Как проверить натяжение ремня генератора

Абсолютно любой, более-менее, опытный водитель знает, что правильное натяжение ремня генератора обеспечит надежное электроснабжение бортовой сети автомобиля и хорошую зарядку аккумулятора, который так важен при запуске двигателя. Слабо натянутый ремень может проскальзывать относительно шкива генератора и быстро порваться из-за нагрева, а сильно натянутый ремень создает большую нагрузку на подшипники вала ротора генератора и помпы, в результате чего, они быстро выходят из строя.

Как проверить натяжение ремня генератора

Как вы поняли, такой параметр, как натяжка ремня, всегда должен находиться в пределах нормы. Чтобы проверить натяжение ремня, можно металлическую полоску длиною в полметра и простую линейку. Практически все отечественные автомобили допускают прогиб ремня, который образуется между шкивом генератора и коленчатого вала, равный 15 миллиметрам. Усилие, при этом, не должно превышать 10 кг/см.

Порядок действий:

1. Чтобы измерить натяжение ремня генератора, на промежуток между шкивом коленвала и генератора положите тонкую металлическую полоску.

2. Подействуйте на ремень, оттянув его от полоски с помощью пальцев руки.

3. Замерьте расстояние от самого верхнего положения ремня генератора до металлической полоски.

Полученная величина и будет означать прогиб ремня генератора. Если она имеет какие-либо отклонения от нормы, то необходимо будет провести регулировку ремня генератора или его замену, в зависимости от степени износа ремня.

Регулировка ремня генератора

Итак, если вы пришли к выводу, что натяжка ремня генератора недостаточна или избыточна, то необходимо приступить к регулировкам. Выполняется она довольно просто, поэтому вы в состоянии обойтись и без сотрудников автосервиса.

Порядок действий:

1. Установите автомобиль на ровной поверхности и исключите любое его случайное перемещение. Наличие смотровой ямы совсем не обязательно, однако, если ваш автомобиль «классического» семейства, то лучше пользоваться ямой. Отсоедините «минусовую» клемму аккумулятора, чтобы избежать случайных коротких замыканий токоведущих частей подкапотного пространства (провода, штекеры и корпуса металлических элементов).

2. Ослабьте гайку, расположенную на регулировочной планке генератора. Слишком сильно ее откручивать не нужно, так как вам необходимо только лишь освободить генератор от закрепления. То же самое проделайте и с нижней гайкой. Она закручивается на длинный болт, который является основным креплением любого генератора.

3. Вставьте монтировку в промежуток между двигателем и генератором и отогните генератор, создавая необходимое усилие на ремень. Не ослабляя прилагаемого усилия, затяните гайку регулировочной планки как можно туже. После этого, проверьте натяжение ремня описанным выше способом. Если результат измерений не соответствует норме, то снова ослабьте гайку и повторите натяжение.

4. Как только натяжка ремня станет соответствовать требованиям технического обслуживания, то затяните гайку на длинном болте. На этом регулировка ремня генератора завершена.

Видео — Как подтянуть или ослабить ремень генератора ВАЗ

Замена ремня генератора

В случае, когда натяжка ремня генератора невозможно из-за сильного износа резиновой составляющей, то необходимо провести замену ремня. Замена ремня актуальна в том случае, когда ремень растянут или имеет какие-либо дефекты в виде заусенцев и трещин. Кроме того, в процессе работы, он может издавать характерный свист, по которому не сложно определить его неисправное состояние.

Перед заменой приобретите точно такой же ремень генератора. Изделие от другой модели автомобиля никак не подойдет – это нужно хорошенько запомнить.

Порядок действий:

1. Установите автомобиль на ровную поверхность и обездвижьте. Наличие смотровой ямы, как и в первом случае, является не обязательным, но желательным условием. Обязательно отсоедините «минусовую» клемму аккумулятора.

2. Ослабьте гайку, предназначенную для крепления генератора на регулировочной планке. После этого, ослабьте гайку, которая затягивает длинный болт с нижней части генератора.

3. Оттяните генератор к двигателю и снимите старый ремень.

4. Монтаж нового ремня выглядит сложнее. Самое главное – приложить максимум усилий, при этом, не испортить изделие. Вначале, рекомендуется надевать ремень на шкив коленчатого вала, затем – на шкив генератора. При наличии шкива водяного насоса – в последнюю очередь, надеть ремень на шкив помпы.

5. После этого проведите натяжку ремня и затяните все ослабленные гайки. Не забудьте установить клемму аккумулятора на место.

Вот так выполняется проверка натяжения ремня генератора, его регулировка и замена. Данный комплекс процедур является базовым и выполняется стандартным набором автомобильных инструментов. Для этого не нужны специальные знания, поэтому проверить натяжение ремня вы сможете самостоятельно.

схема, как проверить, правильно натянуть ремень

Неправильная натяжка ремня генератора может стать причиной отсутствия зарядки. Умение определять правильное усилие натяжения будет полезным как при ремонте своими руками, так и в случае загорания на приборной панели индикатора низкого уровня зарядки АКБ.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки. Именно поэтому важно знать, как проверить натяжение ремня генератора.

Виды конструкции

Привод генератора бывает двух типов:

• индивидуальный – генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
• общий – для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

• с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В – 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
• тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
• с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто – нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
• ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
• в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

Как проверить натяжение ремня генератора

Вы желаете научиться определять, в каком состоянии находится ремень генератора вашего авто, который является одной из важнейших деталей машины? Подробные рекомендации, как проверить натяжение ремня генератора, позволять вам выполнить проверку самостоятельно, не посещая технические центры.

Следуя инструкции, как проверить натяжение ремня генератора, помните, что плохо натянутый ремень в любой момент, когда в электрической сети машины увеличится нагрузка, может пробуксовывать на шкивах. Данный факт, приводящий к существенному понижению коэффициента полезного действия в самом генерирующем устройстве, уже сам по себе свидетельствует о неправильном натяжении ремня. Если вы заметили, что генерирующее устройство больше не может вырабатывать зарядной ток нужной силы, сразу же приступайте к осмотру ремня генератора.

Чтобы проверить ремень генератора и его натяжение, во-первых, откройте капот вашего автомобиля и внимательно осмотрите сам ремень, так как проблема может крыться не в недостаточном натяжении, а в его надрыве. Затем проверьте, является ли достаточным натяжение ремня с помощью нажатия пальцем на середину ветви, расположенной между шкивами коленчатого вала и самого генератора. При этом помните, что при нажатии с усилием, составляющим 400–600 Н, оптимальный прогиб ремня генератора должен колебаться в диапазоне 8–10 миллиметров. Желая проверить состояние ремня генератора, можно не прибегать к нажатию на него пальцем, а использовать обычные весы-безмен, в данном случае просто оттяните крючком ветвь самого ремня.

Во-вторых, натяжение ремня должно соответствовать рекомендациям завода-производителя, поэтому при проверке учитывается и марка ремня генератора, и модель вашей машины. После проверки натяжения пальцевым методом либо безменом возьмите узкую металлическую полосу, а затем уложите ее сверху на шкивы генератора и коленвала. При этом центр самого ремняобязательно придавливайте сверху, а расстояние прогиба измеряйте линейкой, шкала которой просматривается хорошо. Выявив диапазон прогиба, вы поймете, нуждается ли ваш ремень генератора в исправлении его натяжения.

Если во время проверки вы поняли, что ремень генератора расшатался и не отвечает установленным нормативам, сразу же приступайте к регулировке его натяжения. Просто ослабьте затяжку всех гаек, расположенных на верхнем и нижнем креплении генератора, затем отведите от блока цилиндров сам генератор, и отворачивайте регулировочный болт. Затем возьмите ключ и поверните с его помощью коленчатый вал всего на два оборота и еще раз проверьте натяжение ремня. В случае, когда оно ниже нормального уровня, ее раз поверните коленвал на пару оборотов.

Проверка, регулировка и замена приводных ремней

При использовании приводные ремни понемногу растягиваются под воздействием генератора, водяного насоса и вентилятора (если он есть). Кроме того, состояние ремней зависит от их возраста и степени скручивания.

Принцип работы приводных ремней

Ремень крепится к шкиву с V-образной канавкой и управляет генератором и водяным насосом с вентилятором, передавая вращательное движение от коленчатого вала.

Растянутые ремни часто проскальзывают и соскакивают со шкивов. Потрескавшиеся ремни в конечном итоге рвутся. Необходимо проверять натяжение и общее состояние ремней по меньшей мере один раз в месяц.

О порванном ремне обычно свидетельствует сигнальная лампа зажигания или прекращение работы генератора.

Перегрев двигателя или внезапно разрядившаяся батарея, могут указывать на то, что ремень провис или соскочил со шкива.

Как правило, ремень проскальзывает при большой загруженности генератора — например, когда одновременно включены фары и отопитель заднего стекла. В этом случае сигнальная лампа не загорается, но батарея не заряжается на полную мощность и в конце концов изнашивается.

Перегрев, вызванный проскальзыванием ремня, нарушает работу водяного насоса и вентилятора.

Помимо этого, под влиянием избыточной температуры сам ремень изнашивается гораздо быстрее. Как правило, в первую очередь трескается его внутренняя поверхность.

С другой стороны, избыточное натяжение ремня увеличивает нагрузку на генератор и шестеренки насоса, что вызывает преждевременные поломки.

Перед проверкой ремней извлеките ключ зажигания, чтобы предотвратить возможные травмы от внезапно включившегося двигателя.

При первичной проверке внимательно осмотрите ремень и ощупайте его внутреннюю поверхность, чтобы выявить повреждения. Для более тщательной проверки снимите ремень и последовательно согните каждый участок, чтобы обнажить возможные трещины.

При обнаружении трещин, потертостей, разрывов и выпуклостей ремень необходимо заменить. V-образные канавки на шкивах также нуждаются в осмотре. Убедитесь, что они не являются причиной повреждений. Канавки должны быть чистыми, гладкими и ровными. Проследите за тем, чтобы они полностью совпадали с ремнями и не перекручивали их.

Любое несоответствие обычно означает, что генератор был закреплен неправильно.

Механизм натяжения промежуточного колеса

В некоторых автомобилях присутствует вспомогательный механизм, который позволяет быстро и четко отрегулировать степень натяжения ремня. Ослабьте гайку на регулировочном винте и вращайте его до тех пор, пока ремень не натянется до нужной степени. Закрепите гайку и проверьте натяжение.

Как правило, провисший или соскочивший ремень издает пронзительный визг. Этот звук меняется в зависимости от скорости вращения двигателя.

Не пытайтесь устранить его, смазав ремень маслом. Это может вызвать непредвиденные повреждения и поломки. Кроме того, липкий и мокрый ремень будет по-прежнему скрипеть даже после регулировки.

Порванный ремень, о котором свидетельствует сигнальная лампа зажигания, может сильно повредить другие детали.

К примеру, его болтающиеся концы часто задевают элементы электропроводки, перерезают шланги или даже проминают радиатор. Если вы предполагаете разрыв, отключите двигатель как можно быстрее.

Составной шкив

В месте крепления генератора к неподвижной опоре обычно присутствует составной шкив, позволяющий снять или отрегулировать ремень. В конструкцию входят два вогнутых диска, скрепленных между собой, и несколько прокладок (шайб).

На рисунке изображена внешняя половина шкива с гайкой, прокладкой и дополнительной шайбой.

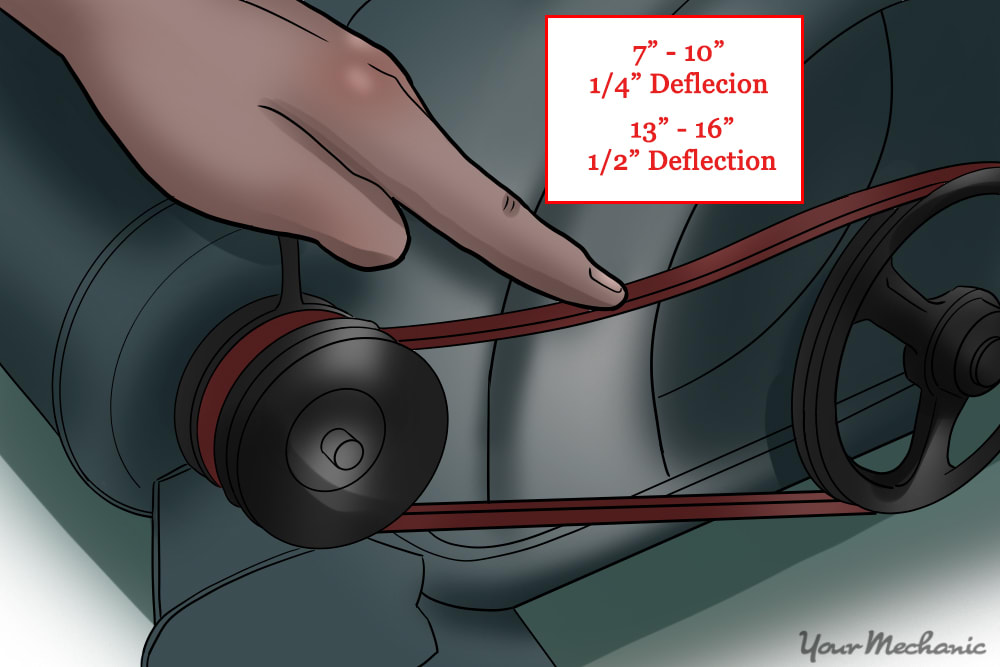

Проверка натяжения ремня

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки.

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки. Возьмитесь за середину указательным и большим пальцами и подвигайте ремень из стороны в сторону.

Обратите внимание на то, насколько сильно он отклоняется от исходного положения.

Нормальное отклонение составляет примерно 13 мм. При большем отклонении ремень следует подтянуть, при меньшем — ослабить. При необходимости сверьтесь с руководством к автомобилю.

Регулировка приводного ремня

Для того, чтобы подтянуть ремень, отведите генератор от двигателя с помощью деревяшки или трубки.

Регулировка обычно производится с помощью болта, расположенного в месте крепления генератора к двигателю.

Крепление является подвижным, поэтому генератор можно отвести в сторону. Тем не менее, следует помнить, что траектория движения ограничивается металлической пластиной, прикрученной к свободному краю генератора.

Регулировка ремня производится путем откручивания крепежных болтов и пластины, обеспечивающей свободное движение генератора.

Ослабьте болты на генераторе и регулировочной пластине.

Подложите под генератор прочную деревяшку (например, ручку молотка), а затем натяните ремень.

После этого затяните болты на пластине, удерживая генератор в нужном положении. Проверьте ремень. Если он натянут правильно, затяните болты на генераторе.

Проверьте натяжение ремня, удерживая генератор в нужном положении. Если он натянут правильно, затяните болты.

Если вам необходимо ослабить ремень, немного открутите болты на генераторе так, чтобы его можно быть отодвинуть руками. Постепенно перемещайте генератор по направлению к двигателю до тех пор, пока не почувствуете, что ремень достаточно натянулся.

После этого затяните болты на генераторе и пластине.

В некоторых автомобилях присутствует механизм натяжения, который прижимает ремень к колесу. В этом случае необходимо снять регулировочный болт, повернуть колесо и проверить натяжение ремня. Как правило, этот способ вызывает меньше затруднений, чем перемещение генератора.

Регулировка ремня на составном шкиве

Снимите гайку или гайки, которые скрепляют части шкива.

Уберите переднюю деталь, снимите или установите шайбы так, чтобы сузить или расширить зазор между частями шкива.

При сужении зазора ремень отодвигается от центра к плечам шкива и натягивается. При расширении зазора ремень пододвигается к центру, и натяжение ослабевает.

Снимите переднюю деталь и убедите одну шайбу, чтобы натянуть ремень. Если вам необходимо ослабить натяжение, добавьте одну шайбу.

Постарайтесь не зажать ремень между деталями шкива при обратной сборке.

Установите переднюю деталь шкива и закрепите ее гайкой.

Немного затяните гайку, поверните двигатель на треть оборота, снова затяните ее и т.д. до тех пор, пока детали не сомкнутся достаточно плотно.

После этого проверьте натяжение ремня.

Замена приводного ремня

Искривление нового ремня на верхнем шкиве. Не пытайтесь поддеть его отверткой.

В магазинах и на станциях техобслуживания, где продаются вентиляторы и приводные ремни, всегда есть списки запчастей, подходящих для автомобилей самых популярных марок. Купите ремень нужного размера и качества.

Ремни для генераторов обычно прочнее и дороже, чем ремни для динамо-машин, однако если вы попытаетесь использовать неподходящий ремень, он быстро износится и внезапно порвется.

Если в продаже нет нужных ремней, обратитесь за консультацией к поставщику. Не забудьте взять с собой старый ремень для сравнения. Покупая ремень, отличный от старого, убедитесь в том, что его характеристики соответствуют требованиям вашего автомобиля.

Если шкивы расположены в передней части автомобиля, замена приводных ремней не вызывает особых затруднений. Если же двигатель находится сзади (как, например, в Mini), работа усложняется, т.к. доступ к ремню перекрывается кожухом вентилятора или другими деталями. В некоторых случаях приходится снимать кожух (хотя бы частично).

Для того, чтобы снять старый ремень, ослабьте крепление на опоре генератора и как можно сильнее подвиньте генератор к двигателю.

После этого вам, скорее всего, удастся снять ремень с верхнего шкива (у водяного насоса). Снимите ремень со шкивов у генератора и коленчатого вала и приподнимите его над вентилятором. Если на вентиляторе есть кожух, попытайтесь протащить ремень между ним и лопастями вентилятора.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Для установки нового ремня проделайте действия в обратном порядке. В некоторых случаях ремень необходимо натянуть на верхний шкив.

Накиньте ремень вентилятор, убедившись в том, что он плотно лег в канавки на нижних шкивах. Как можно плотнее натяните ремень на верхний шкив, а затем медленно поверните вентилятор, надавливая на кромку шкива большим пальцем. Постарайтесь не прищемить его ремнем.

Если в вашем автомобиле установлен электровентилятор с вязкостными муфтами (см. раздел Как работает система охлаждения двигателя), возможно, для натягивания нового ремня вам придется немного повернуть двигатель, т.к. при такой конструкции шкив вентилятора не вращает шкив коленчатого вала, и натянуть ремень иными способами невозможно.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Как правило, двигатель можно повернуть с помощью гаечного ключа, зажав им шкив коленчатого вала.

Не используйте отвертки и другие подобные инструменты, чтобы направить ремень на шкив. Если ремень невозможно натянуть обычным методом, значит, он слишком мал, и вам необходимо поискать другой.

Если вам необходимо снять ремень с составного шкива, используйте метод, описанный в разделе о регулировке. При установке нового ремня сначала поставьте все нужные шайбы, а затем проверьте натяжение и уберите ненужные.

При первом использовании все новые ремни растягиваются, поэтому повторную проверку рекомендуется осуществить через 300 км (или в соответствии с рекомендациями производителя).

Как проверить натяжение ремня генератора ваз 2107 – АвтоТоп

Замена ремня генератора на инжекторных ВАЗ-2107 практически не отличается от аналогичной замены на карбюраторах с той лишь разницей, что дополнительно снимается датчик положения коленчатого вала. Перед заменой необходимо вооружиться ключем на 13 (17) и 19, крестовой отверткой и монтировкой (или заменяющим его инструментом). Итак, приступим:

После замены необходимо настроить определенное провисание ремня при надавливании пальцем с усилием в 10 кгс — 10-15 мм между шкивом генератора и насоса и 12-17 мм между шкивами коленчатого вала и насоса, соответственно. Надо помнить, что перетяжка грозит обрывом ремня или повышенным износом подшипников, а недотяг — повышенным износом ремня, проскальзыванием и плохой зарядкой аккумулятора.

Зачастую появление какой-либо неисправности в автомобиле ВАЗ 2107 имеет звуковое сопровождение, позволяющее с высокой долей уверенности диагностировать проблему. Одной из таких проблем является пробуксовка ремня генератора, вследствие чего он свистит от трения об шкивы. Из-за этой неисправности генератор работает нестабильно, пропадает зарядка аккумулятора.

Так как генератор ВАЗ 2107, будь то инжектор или карбюратор, имеет одинаковый тип привода, значит и проблемы у них одинаковые. Единственное отличие – инжектор имеет датчик положения коленвала, который придется снимать в случае, когда понадобится замена ремня.

На самом деле причину, по которой ремень свистит, достаточно просто устранить своими руками, не прибегая к помощи специалистов. Нужно лишь поставить правильный диагноз, а дальше дело техники. Вот основные причины пробуксовки:

• Слабое натяжение;
• Выход из строя подшипника генератора;
• Загрязнение горюче-смазочными материалами (ГСМ).

Для всех перечисленных случаев ремонт своими руками не займет много времени. При этом не потребуется и специальных инструментов. Понадобится лишь два ключа, на 17 и на 19, и монтировка.

Теперь рассмотрим по порядку, как своими руками выполнить ремонт каждой из указанных неисправностей ВАЗ 2107. Начнем с самого простого – слабое натяжение. Скорее всего, в процессе эксплуатации ремень просто растянулся и начал пробуксовывать на шкивах. Если его размер еще не превышает максимально допустимого, значит просто подтягиваем, в противном случае понадобится замена новым. Чтобы подтянуть его своими руками, необходимо:

• Ключом на 17 отпустить гайку, фиксирующую генератор на скобе;

• Ключом на 19 отпустить гайку штока генератора;

• Скорее всего, вручную натянуть не получится, поэтому используем в качестве рычага монтировку;
• Зафиксировав положение генератора гайкой на регулировочной скобе, проверяем натяжку. При нажатии на ремень между помпой и коленвалом прогиб должен быть в пределах 12-17 мм, а между помпой и генератором – 10-17 мм. После того как вам удастся подтянуть ремень в соответствии с указанными требованиями, затягиваете обе гайки, чтобы исключить самопроизвольное ослабление. В случае если причиной пробуксовки стало затрудненное вращение шкива генератора ВАЗ 2107, вызванное выходом из строя подшипника, потребуется его ремонт. Нужно всего лишь снять генератор, открутив указанные выше гайки, после чего выполняется замена подшипников. Закончив ремонт, его нужно установить на место и подтянуть ремень, согласно данным ранее рекомендациям. Своими руками заменить подшипники сможет не каждый, не стесняйтесь прибегнуть к помощи специалистов. Это поможет вам избежать проблем с генератором в дальнейшем.Ну и последнее, что может стать причиной пробуксовки – загрязнение ремня. Скорее всего, решить проблему сможет только его замена, так как полностью очистить поверхность ремня от ГСМ, не повредив его при этом, практически невозможно. Именно поэтому замена является самым оптимальным решением проблемы.В некоторых случаях, особенно в холодное время года на непрогретом двигателе, свист может возникать из-за не очень качественного ремня, задубевшего на морозе. После прогрева двигателя свист исчезает. Это вполне нормальное явление и никакой ремонт вашего ВАЗ 2107 не потребуется. Нужно лишь убедиться в целостности ремня, для избегания возможного его обрыва в дороге.

Ремень генаратора ваз 2107 необходимо менять в случае его полного износа, когда частично теряется возможность качественной регулировки натяжения, что в конечном итоге может привести к слабому или полному отсутствию заряда. Оценку качества натяжения ремня генератора необходимо производить в средней его части между шкивом генератора и водяным насосом прогиб у нормально натянутого ремня не должен превышать 10-17мм. При условие, что оказываемое давление будет производится большим пальцем правой руки, а в средней части между шкивом коленчатого вала и водяной помпой, прогиб не должен превышать 12-17мм. Если прогиб существенно больше, то необходимо подтягивать ремень.

При регулировке ремня не стоит допускать и чрезмерного натяжения, так как это может привести к сокращению срока службы подшипников. В зависимости от марки установленного генератора нам потребуется гаечный ключ на девятнадцать или тринадцать и монтажная лопатка. Работы лучше всего проводить на смотровой яме или подъемниках так как придется снимать. В первую очередь ослабляем на один два оборота гайку крепления генератора, таким образом, чтобы он перемещался по своей оси с некоторой натяжкой.

Далее монтажной лопаткой, уперев ее в удобное для вас место, одной рукой тянем лопатку на себя, тем самым перемещая генератор и добиваемся оптимального натяжения ремня, после чего, не отпуская монтажки, затягиваем болты крепленя. Еще раз проверяем соответствие прогиба ремня норме и если необходимо проводим повторную регулировку. В случае если требуется замена ремня генератора, то необходимо полностью ослабить винт крепления и монтажной лопаткой переместить генератор до упора в блок цилиндров и таким образом ремень ослабнет и его можно будет без проблем снять со шкивов. Замените ремень и произведите регулировку.

Регулировка натяжения ремня генератора.

Как проверить натяжение ремня генератора

Роль генератора в энергосистеме автомобиля – одна из ведущих. В любом транспортном средстве генератор тока является одним из важнейших узлов. На нём лежит ответственность за снабжение электроэнергией (постоянным током 12 — 24 V) всех механизмов и узлов машины. Генератор отвечает и за сохранность аккумулятора и нахождение его в постоянно рабочем состоянии. Поэтому, проверка натяжения ремня генератора должна проводится регулярно даже при отсутствии явных признаков ослабления натяжки ремня.

ПРИЗНАКИ СЛАБОГО НАТЯЖЕНИЯ ПРИВОДА ГЕНЕРАТОРА

В первую очередь, при слабом натяжении, ремень начинает издавать характерный «визг» при резком увеличении оборотов двигателя. Это особенно заметно при трогании машины или при вхождении в поворот, когда в момент переключения передачи раздаётся неприятный визжащий звук. Ещё одним признаком является «мерцание» фар в тёмное время суток. При нормально работающем генераторе с правильной натяжкой, свет фар ровный и яркий. Если натяжение ремня генератора слабое, в темноте свет фар постоянно меняет яркость при работающем двигателе.

ВИЗУАЛЬНЫЕ СПОСОБЫ ПРОВЕРКИ

Автолюбитель должен знать, как проверить натяжение привода генератора. Это просто необходимое знание для правильной эксплуатации автомобиля. Схема натяжения ремня генератора для каждой модели двигателя своя. Она зависит от точки расположения агрегата на двигателе. От количества подключенных дополнительных модулей (гидравлический усилитель руля, привод кондиционера и т.д.). Следовательно, порядок проверки натяжения для каждой модели мотора свой. Например, натяжение ремня генератора двигателя j20a происходит по схеме, приведённой на рисунке ниже.

Здесь под №1 сам ремень привода дополнительного оборудования, №2 – ролик натяжителя и №3 – гайка натяжного ролика.

Разные способы установки означают и различные методы проверки степени натяжения, но есть общая черта. Проверка делается на самом большом свободном участке привода. Так, опытный слесарь проверяет этот параметр лёгким поворотом ручьевого ремня на 45 градусов. На этот угол ремень идёт без особого усилия. Дальше нарастает сопротивление. Клиновидные ремни прогибаются при нажатии на 5 мм сравнительно легко, дальше усилие возрастает.

Важно! Нельзя допускать и перетяжки ремней привода генератора. Это приводит к быстрому износу втулок и подшипников, выходу из строя узлов и агрегатов двигателя.

Но более надёжна конечно проверка с помощью приборов.

СПОСОБЫ НАТЯЖЕНИЯ ПРИВОДНЫХ РЕМНЕЙ

На различных моделях двигателей предусмотрены свои методы натяжения ремней генератора и прочих агрегатов. Они делятся на три вида:

• агрегатный;
• роликовый;
• автоматический.

При агрегатном способе, натяжение привода происходит перемещением корпуса какого-либо агрегата на подвижной основе. Это может быть сам генератор, насос гидроусилителя руля или компрессор кондиционера.

Роликовый метод предполагает, что натяжку производит эксцентричный ролик. За счёт смещённого осевого отверстия, при повороте корпуса ролика смещением производится натяжение.

Наконец, автоматический механизм натяжения ремня генератора. Это самый прогрессивный метод натяжки. Ролик натяжения смонтирован в механизм с мощной пружиной с точно рассчитанным усилием. При установке нового ремня ролик отводится в сторону и отпускается, когда тот на месте. Пружина упираясь даёт необходимое натяжение.

Двигатель j20a с автоматическим натяжением

Важно! При автоматическом способе ремень не требует подтяжки или силовой проверки. При ослаблении его только заменяют. При чём очень легко. Пружинный ролик отводится в сторону ослабления и весь привод спокойно снимается.

СПЕЦИАЛИЗИРОВАННЫЕ ПРИБОРЫ ПРОВЕРКИ НАТЯЖЕНИЯ РЕМНЕЙ

Для проверки степени натяжения ремней существуют также специальные приборы. Они делятся на два типа:

Механические приборы выполнены на основе принципа динамометра. С помощью встроенной пружины измеряют прилагаемое для прогиба или оттягивания усилия. В паспорте автомобиля обязательно указан этот параметр. Поэтому этот инструмент доступен для любого пользователя. И вполне может занять место в арсенале простого автолюбителя, старающегося собственноручно выполнять хоть часть работ на своей машине

Электронные приборы основаны на принципе улавливания звуков высокой частоты. Пользователь, поднеся прибор к определённой точке ремня, наносит лёгкий удар по его поверхности. Устройство улавливает частоту колебаний и в цифровом формате выдаёт на мини экран результат. Но пользование этим прибором уже требует более глубоких знаний и навыков. Поэтому это скорее профессиональный инструмент.

Такие приборы уже подойдут для солидной станции технического обслуживания, заботящейся о своей репутации и готовой потратиться как на серьёзное оборудование, так и на обучение персонала для работы с ним.

Механический прибор контроля натяжения

ЧЕМ ГРОЗИТ СЛАБО НАТЯНУТЫЙ РЕМЕНЬ

Слабое натяжение ремня привода генератора снижает, в первую очередь, силу тока зарядки аккумулятора. При слабом заряде расходуется собственный внутренний ресурс батареи и, соответственно, срок службы её резко сокращается. Может произойти осыпание пластин или короткое замыкание, и аккумулятор современного типа (не ремонтируемый) останется только выкинуть. Кроме этого, скачки напряжения при недостаточном натяжении негативно воздействуют на все электронные системы нынешних автомобилей, вплоть до выхода их из строя. Слабо натянутый ремень может просто соскочить со шкивов и на большой скорости вращения шкива коленчатого вала наделать бед. Он даже в состоянии пробить капот автомобиля.

ЧРЕЗМЕРНОЕ НАТЯЖЕНИЕ

Очень сильная натяжка тоже не приведёт ни к чему хорошему. Появляется повышенная нагрузка на различные трущиеся детали дополнительных механизмов. Первым признаком перетяжки является неприятный гул. Чаще всего, так шумит ролик натяжения ремня генератора. Но это самая меньшая из неприятностей, которая может произойти. Гораздо хуже, когда подобный шум начинают издавать подшипники генератора, компрессора кондиционера или ГУРа, или втулка водяного насоса. В этих случаях ремонт окажется гораздо серьёзней и дороже.

Поэтому регулировка натяжения ремня генератора является очень важным элементом в техническом обслуживании автомобиля. Даже, если установлена автоматическая натяжка как, например, на двигателе j20a или у Пежо 306, необходимо время от времени проверять специальные метки на корпусе натяжителя ремня, сигнализирующие о времени замены в случае необходимости.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ ДЛЯ ПРОФИЛАКТИКИ МЕХАНИЗМА ПРИВОДА ГЕНЕРАТОРА

Разнообразие видов установки на различные виды двигателей огромного числа разных типов генераторов не позволяет однозначно называть какой-то единый инструмент для данной операции. Как правило, для каждой модели он свой. Хотя некоторые общие черты есть.

ИНСТРУМЕНТЫ

Обычно для профилактики привода с агрегатной регулировкой необходимы гаечные ключи для ослабления болтов крепления узла и ключ для вращения болта регулировки. Плюс небольшая монтировка для удержания узла в нужном положении. Для роликовых приводов ключ для ослабления гайки ролика и спецключ для поворота самого ролика. Для автоматического привода только монтировка или гаечный ключ для отжима ролика при замене ремня и гаечные ключи для замены самого ролика.

РЕМНИ И РОЛИКИ

Для каждого двигателя существует как свой ролик натяжения ремня генератора, так и сам ремень обязательно свой. Все они имеют специальную маркировку и свои знаки.

Важно! Установка деталей, не соответствующих по предназначению именно данной модели мотора, может привести к крупным поломкам с капитальными затратами.

Поэтому самым надёжным способом приобретения запчастей, является идентификация необходимых деталей по VIN-коду. Это современный способ получения запасных частей и деталей для машины. Любое автотранспортное средство имеет свой идентификационный номер, расположенный на специальной табличке кузова

В нормальных магазинах автомобильных запчастей уже не требуют обязательно везти сломанную деталь для идентификации (только в очень редких случаях). Достаточно продиктовать продавцу этот код, и с помощью специальной программы, связавшись с глобальной базой идентификаторов, продавец уверенно назовёт вам вид и размеры необходимой детали. При необходимости закажет на магазин её доставку в приемлемые сроки. Именно этот метод лучше всего использовать для приобретения нужных машине приводов навесного оборудования и натяжных роликов.

В большинстве случаев у появления свиста, писка, скрипа или визга из-под капота машины причина одна – свистит ремень генератора, либо ремень ГРМ. На современных автомобилях приводной ремень помимо генератора может также вращать шкивы гидроусилителя руля, компрессора кондиционера, помпы системы охлаждения двигателя и другого навесного оборудования.

Причины появления свиста могут быть разными. Например, свист ремня генератора при влажной погоде может быть вызван попаданием влаги на ремень и шкивы. А если ремень генератора свистит на холодную, то это может происходить из-за загустевшей смазки в подшипниках генератора или натяжных роликах.

В данной статье мы расскажем о том, почему свистит ремень генератора, что делать в таких случаях, и как устранить свист приводного ремня самому.

Свист может появляться на какое-то время, а затем пропадать (например, свист ремня генератора при холодном двигателе, во время дождя или при включении кондиционера), а может быть постоянным. Что делать и с чего начать поиск причины свиста?

Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его «подтяжкой». Зачастую причины свиста могут быть неочевидны.

Для того чтобы понять как устранить свист ремня генератора нужно сначала разобраться с тем, почему он свистит (пищит, скрипит), и каковы причины появления этих звуков.

В процессе работы ремень генератора, как и другие приводные ремни автомобиля, подвергается длительным высоким нагрузкам. С его помощью вращающий момент от коленвала двигателя передается к генератору и прочему навесному оборудованию.

Большинство приводных ремней в автомобиле имеют клиновидную форму, которая обеспечивает большую силу трения в местах контакта со шкивами. Они так и называются – клиновые ремни. Те же ремни, которые имеют несколько клиновидных дорожек (так называемых «ручейков») называются – поликлиновые.

Клиновые ремни бывают с зубьями и без. Считается, что ремни с зубьями лучше работают на излом, не ломаются и проскальзывают реже.

Вот мы и подошли к ответу на главный вопрос – почему свистит ремень генератора ? Всё очень просто – в 99% случаев свист появляется из-за трения ремня о шкивы и натяжные ролики в результате проскальзывания! То есть, если ремень не может провернуть шкив генератора или другого оборудования, то он просто проскальзывает, издавая неприятный звук похожий на свист, писк, скрип или визг.

Поэтому искать нужно не причину свиста, а причины, вызывающие проскальзывание ремня. И основных таких причин может быть пять:

1. Слабое или очень сильное натяжение ремня генератора;
2. Плохое качество или износ ремня;
3. Попадание грязи, влаги, масла и других технических жидкостей на ремень и шкивы;
4. Неисправный подшипник генератора или натяжного ролика;
5. Несоосность шкивов.

Кроме того, на появление свиста могут повлиять и такие факторы, как влажность и температура воздуха окружающей среды, техническое состояние генератора, кондиционера, гидроусилителя руля и другого оборудования, приводящегося в движение от ремня генератора.

Избавиться от свиста ремня генератора можно, устранив причины, вызывающие его проскальзывание на шкивах.

При появлении признаков проскальзывания ремня, сопровождающегося неприятным свистом, предлагаем устранять его в следующем порядке:

• Заглушите двигатель, откройте и зафиксируйте капот, во избежание его самопроизвольного закрывания;
• Внимательно осмотрите ремень генератора, не снимая с машины. На его поверхности не должно быть надрывов, торчащих нитей и других видимых повреждений. При их обнаружении ремень подлежит замене на новый.
• И внутренняя, и наружная сторона ремня должны быть сухими и чистыми, без следов грязи, масла и других технических жидкостей автомобиля. Это же касается и шкивов.
• Проверьте степень натяжения ремня – в большинстве случаев причиной появления свиста из-под капота является именно слабое натяжение ремня генератора. О том, как правильно проверять степень натяжения ремня генератора .

Информацию об оптимальной степени натяжения ремня генератора Вашего автомобиля ищите в инструкции по эксплуатации к нему.

• При необходимости отрегулируйте натяжение ремня. Хорошая видео-инструкция по регулировке ремня генератора есть внизу этой страницы.
• Если всё вышеперечисленное не помогло и ремень генератора продолжает противно пищать, тогда при заведенном двигателе и хорошем освещении внимательно осмотрите линию шкивов на соосность.

Косвенным признаком несоосности шкивов является перескакивание поликлинового ремня с дорожки на дорожку и его сползание со шкива.

• Обратите внимание на линейность вращения шкивов – если какой-либо шкив вращается «восьмеркой», то он будет рвать и сбрасывать с себя ремень. Чаще всего так ведут себя шкивы с резиновым демпфером, который со временем теряет эластичность и перестает выполнять свои функции.

И так, если ремень генератора свистеть не перестал, но при этом он целый, чистый, хорошо натянут, шкивы вращаются ровно и плавно, то ситуацию можно попытаться исправить ещё одним методом:

1. Снимите ремень генератора и ещё раз тщательно осмотрите его на предмет повреждений и загрязнений. Если ремень целый, тогда нужно почистить его поверхность с внутренней и наружной стороны (можно с помощью бензина или керосина), если обнаружатся повреждения – покупайте новый ремень.
2. При снятом ремне генератора хорошенько почистите шкивы от грязи и пыли. Лучше всего это делать при помощи металлической щетки. Можно также применять бензин или керосин.
3. На чистые шкивы наденьте чистый ремень и отрегулируйте его натяжение. После этого свист ремня генератора должен исчезнуть.

Если всё вышеперечисленное не помогло и свист ремня никуда не делся, значит, проблема кроется либо в качестве самого ремня, либо в оборудовании, которое приводится в движении от него: натяжных роликах, генераторе, насосе гидроусилителя руля, компрессоре кондиционера и т.д. Возможно просто загустела смазка в подшипниках или они вышли из строя, а может причина куда более серьёзная, поэтому в данном случае лучше будет обратиться за помощью к специалистам автосервиса.

Временно свист можно попытаться устранить при помощи специальной автохимии, так называемых кондиционеров-натяжителей для приводных ремней. Проблему это, конечно же, не решит, но свист на какое-то время пропадет.

Видео-инструкция по регулировке ремня генератора на Рено Логан и Лада Ларгус

Роль генератора в энергосистеме автомобиля — одна из ведущих. В любом транспортном средстве генератор тока является одним из важнейших узлов. На нём лежит ответственность за снабжение электроэнергией (постоянным током 12 — 24 V) всех механизмов и узлов машины. Генератор отвечает и за сохранность аккумулятора и нахождение его в постоянно рабочем состоянии. Поэтому, проверка натяжения ремня генератора должна проводится регулярно даже при отсутствии явных признаков ослабления натяжки ремня.

Признаки слабого натяжения привода генератора

В первую очередь, при слабом натяжении, ремень начинает издавать характерный «визг» при резком увеличении оборотов двигателя. Это особенно заметно при трогании машины или при вхождении в поворот, когда в момент переключения передачи раздаётся неприятный визжащий звук. Ещё одним признаком является «мерцание» фар в тёмное время суток. При нормально работающем генераторе с правильной натяжкой, свет фар ровный и яркий. Если натяжение ремня генератора слабое, в темноте свет фар постоянно меняет яркость при работающем двигателе.

Визуальные способы проверки

Автолюбитель должен знать, как проверить натяжение привода генератора. Это просто необходимое знание для правильной эксплуатации автомобиля. Схема натяжения ремня генератора для каждой модели двигателя своя. Она зависит от точки расположения агрегата на двигателе. От количества подключенных дополнительных модулей (гидравлический усилитель руля, привод кондиционера и т.д.). Следовательно, порядок проверки натяжения для каждой модели мотора свой. Например, натяжение ремня генератора двигателя j20a происходит по схеме, приведённой на рисунке ниже.

Здесь под №1 сам ремень привода дополнительного оборудования, №2 — ролик натяжителя и №3 — гайка натяжного ролика.

Разные способы установки означают и различные методы проверки степени натяжения, но есть общая черта. Проверка делается на самом большом свободном участке привода. Так, опытный слесарь проверяет этот параметр лёгким поворотом ручьевого ремня на 45 градусов. На этот угол ремень идёт без особого усилия. Дальше нарастает сопротивление. Клиновидные ремни прогибаются при нажатии на 5 мм сравнительно легко, дальше усилие возрастает.

Важно! Нельзя допускать и перетяжки ремней привода генератора. Это приводит к быстрому износу втулок и подшипников, выходу из строя узлов и агрегатов двигателя.

Но более надёжна конечно проверка с помощью приборов.

Способы натяжения приводных ремней

На различных моделях двигателей предусмотрены свои методы натяжения ремней генератора и прочих агрегатов. Они делятся на три вида:

• агрегатный;
• роликовый;
• автоматический.

При агрегатном способе, натяжение привода происходит перемещением корпуса какого-либо агрегата на подвижной основе. Это может быть сам генератор, насос гидроусилителя руля или компрессор кондиционера.

Роликовый метод предполагает, что натяжку производит эксцентричный ролик. За счёт смещённого осевого отверстия, при повороте корпуса ролика смещением производится натяжение.

Наконец, автоматический механизм натяжения ремня генератора. Это самый прогрессивный метод натяжки. Ролик натяжения смонтирован в механизм с мощной пружиной с точно рассчитанным усилием. При установке нового ремня ролик отводится в сторону и отпускается, когда тот на месте. Пружина упираясь даёт необходимое натяжение.

Двигатель j20a с автоматическим натяжением

Важно! При автоматическом способе ремень не требует подтяжки или силовой проверки. При ослаблении его только заменяют. При чём очень легко. Пружинный ролик отводится в сторону ослабления и весь привод спокойно снимается.

Специализированные приборы проверки натяжения ремней

Для проверки степени натяжения ремней существуют также специальные приборы. Они делятся на два типа:

• механические;
• электронные.

Механические приборы выполнены на основе принципа динамометра. С помощью встроенной пружины измеряют прилагаемое для прогиба или оттягивания усилия. В паспорте автомобиля обязательно указан этот параметр. Поэтому этот инструмент доступен для любого пользователя. И вполне может занять место в арсенале простого автолюбителя, старающегося собственноручно выполнять хоть часть работ на своей машине

Электронные приборы основаны на принципе улавливания звуков высокой частоты. Пользователь, поднеся прибор к определённой точке ремня, наносит лёгкий удар по его поверхности. Устройство улавливает частоту колебаний и в цифровом формате выдаёт на мини экран результат. Но пользование этим прибором уже требует более глубоких знаний и навыков. Поэтому это скорее профессиональный инструмент.

Такие приборы уже подойдут для солидной станции технического обслуживания, заботящейся о своей репутации и готовой потратиться как на серьёзное оборудование, так и на обучение персонала для работы с ним.

Механический прибор контроля натяжения

Чем грозит слабо натянутый ремень

Слабое натяжение ремня привода генератора снижает, в первую очередь, силу тока зарядки аккумулятора. При слабом заряде расходуется собственный внутренний ресурс батареи и, соответственно, срок службы её резко сокращается. Может произойти осыпание пластин или короткое замыкание, и аккумулятор современного типа (не ремонтируемый) останется только выкинуть. Кроме этого, скачки напряжения при недостаточном натяжении негативно воздействуют на все электронные системы нынешних автомобилей, вплоть до выхода их из строя. Слабо натянутый ремень может просто соскочить со шкивов и на большой скорости вращения шкива коленчатого вала наделать бед. Он даже в состоянии пробить капот автомобиля.

Чрезмерное натяжение

Очень сильная натяжка тоже не приведёт ни к чему хорошему. Появляется повышенная нагрузка на различные трущиеся детали дополнительных механизмов. Первым признаком перетяжки является неприятный гул. Чаще всего, так шумит ролик натяжения ремня генератора. Но это самая меньшая из неприятностей, которая может произойти. Гораздо хуже, когда подобный шум начинают издавать подшипники генератора, компрессора кондиционера или ГУРа, или втулка водяного насоса. В этих случаях ремонт окажется гораздо серьёзней и дороже.

Поэтому регулировка натяжения ремня генератора является очень важным элементом в техническом обслуживании автомобиля. Даже, если установлена автоматическая натяжка как, например, на двигателе j20a или у Пежо 306, необходимо время от времени проверять специальные метки на корпусе натяжителя ремня, сигнализирующие о времени замены в случае необходимости.

Инструменты и материалы для профилактики механизма привода генератора

Разнообразие видов установки на различные виды двигателей огромного числа разных типов генераторов не позволяет однозначно называть какой-то единый инструмент для данной операции. Как правило, для каждой модели он свой. Хотя некоторые общие черты есть.

Инструменты

Обычно для профилактики привода с агрегатной регулировкой необходимы гаечные ключи для ослабления болтов крепления узла и ключ для вращения болта регулировки. Плюс небольшая монтировка для удержания узла в нужном положении. Для роликовых приводов ключ для ослабления гайки ролика и спецключ для поворота самого ролика. Для автоматического привода только монтировка или гаечный ключ для отжима ролика при замене ремня и гаечные ключи для замены самого ролика.

Ремни и ролики

Для каждого двигателя существует как свой ролик натяжения ремня генератора, так и сам ремень обязательно свой. Все они имеют специальную маркировку и свои знаки.

Важно! Установка деталей, не соответствующих по предназначению именно данной модели мотора, может привести к крупным поломкам с капитальными затратами.

Поэтому самым надёжным способом приобретения запчастей, является идентификация необходимых деталей по VIN-коду. Это современный способ получения запасных частей и деталей для машины. Любое автотранспортное средство имеет свой идентификационный номер, расположенный на специальной табличке кузова

В нормальных магазинах автомобильных запчастей уже не требуют обязательно везти сломанную деталь для идентификации (только в очень редких случаях). Достаточно продиктовать продавцу этот код, и с помощью специальной программы, связавшись с глобальной базой идентификаторов, продавец уверенно назовёт вам вид и размеры необходимой детали. При необходимости закажет на магазин её доставку в приемлемые сроки. Именно этот метод лучше всего использовать для приобретения нужных машине приводов навесного оборудования и натяжных роликов.

Замена ремня генератора с натяжным автоматическим роликом хорошо показана на видео на примере Пежо 306:

Для удовлетворительного переноса мощности и достижения максимальной долговечности ремней важным фактором является напряжение ремней. Слишком малое или слишком большое натяжение является очень часто причиной преждевременного разрушения (аварии) ремня. Слишком большое натяжение вызывает также ускоренный износ подшипников в ведомой или рабочих машинах.

Оказалось, что вообще известный способ проверки натяжения так называемый метод « нажима большого пальца» слишком мало точный для определения оптимального натяжения ремня. Черезмерного или слишком малого натяжения ремня можно избежать, если натяжение будет вычислено, изготовлено и проверяно согласно с данным ниже методом или конструкционными данными в техическо-пусковой документации передачи. После монтажа передачи и регулировки напряжения ремня передача не нуждается практически в содержании. Во время первых часов работы надо следить за поведением ремней согласно опыту после 0,5 до 5 часов работы с полной нагрузкой все ремни подтянуть, таким образом учтено начальное растяжение. Через ок. 24 часа работы следует проверить и если необходимо подтянуть ремни. Следующие периоды контроля могут значительно удлиниться, после несколько сот, а даже после тысячи часов работы, в случае необходимости подтянуть ремни.

1 Контроль натяжения ремня путем измерения изгиба тяготной ветви ремня

Этот метод позволяет косвенно определить статическую силу в тяготной ветви ремня Ts путем измерения прогиба измерительного отрезка ремня под воздействием проверочной силы. Статическая сила Ts это минимальная сила выступающая в тяготной ветви ремня, которая позволяет перенести номинальную мощность в приводе при скольжении, которое не превышает допустимого.

состоянии [N]

N — минимальная осевая сила в статическом состоянии [N]

U — величина прогиба ремня на 100 мм длины измерительного отрезка ремня

Up — величина прогиба измерительного отрезка ремня L — длина измерительного отрезка

q — проверочная сила на ремень [N]

с — постоянная для расчета центробежной силы,

А — межосевое расстояние [мм]

N — мощность прередаваемая передачами [кВт]

v — скорость ремня [м/с]

кт- коэффициент режима работы

кф — коэффициент угла охвата

ф — угол охвата меньшего шкива [°]

Чтобы правильно определить параметры контроля натяжения ремня следует:

1. Вычислить статичную силу Ts выступающую в тяготной ветви ремня:

Рис. 1. Контроль натяжения ремня путем измерения прогиба тяготной ветви ремня

2. Определить величину прогиба U на 100 мм длины измеряемого отрезка ремня
из вычертательного натяжения ремня рис. 2. или 3.

3. Вычислить величину прогиба Up для существующей длины измеряемого
отрезка L

Определенную по рис. 2. или 3. проверочную силу q следует, в половине измерительного отрезка L, приложить перпендикально к тяготной ветви ремня согласно вышеуказанному рисунку и измерить величину прогиба тяготной ветви Up, в случае необходимости поправить натяжение.

Рис. 2. Зависимость прогиба U от силы Ts для узких ремней

Автомобилисту крайне важно постоянно следить за техническим состоянием своего транспортного средства. Ведь бережное отношение – это залог долгого срока эксплуатации вашего «железного коня». Конечно, автомобиль – очень сложный механизм, который состоит из крайне большого количества элементов, поэтому контролировать их все одновременно просто невозможно. Но всё-таки, чтобы уменьшить вероятность поломки, перед выездом рекомендуем проверять самые важные узлы: уровень и состояние масла и охлаждающей жидкости, заряд аккумуляторной батареи, ходовую часть, а также натяжение ремня от генератора.

Автомобильный необходим для выработки достаточного количества электрического тока, чтобы обеспечить им всю электросеть автомобиля. Поэтому он всегда должен быть исправен. Но не всегда его работоспособность зависит от технического состояния. Дело в том, что работа генератора зависит от работы коленчатого вала и, чтобы генератор выполнял свои функции, должен быть исправен ременный привод. Главные требования к ременному приводу: он должен быть целым и натянутым до необходимой степени. Только в таких условиях генератор будет работать правильно и вырабатывать достаточное количество электроэнергии. К сожалению, очень часто ремень генератора разбалтывается и уже не выполняет возложенные на него функции. Рассмотрим, как же это исправить.

1. Насколько важна регулировка ремня генератора.

Ременная передача – это единственно возможный способ передачи вращательного момента от коленчатого вала на вал генератора . Ремень для передачи изготавливается из специального прочного материала – эластичной армированной резины. Он соединяет два шкива, которые вращаются с большущей скоростью, достигающей нескольких тысяч оборотов за минуту. Учитывая эту скорость, ремень должен прилегать очень плотно к канавкам шкива. Такое прилегание необходимо для того, чтобы не допустить проскальзывания.

Есть три типа натяжения генераторного ремня:

1. Слишком маленькая степень натяжения.

2. Слишком большая степень натяжения.

3. Нормальная степень натяжения.

Если ремень ослабленный, шкив коленвала будет выполнять слишком большое количество оборотов в холостую и, соответственно, генератор будет работать совершенно неэффективно. Поэтому системы не будут получать достаточное количество электроэнергии. Кроме того, проскальзывание провоцирует ещё и чрезмерный перегрев шкива, что также не очень то хорошо для автомобильных деталей. Если натяжение недостаточно, будет слышен характерный свист из отсека двигателя.

Если ремень натянут слишком сильно, подшипники генератора могут выйти из строя преждевременно из-за сильной нагрузки. А заменить подшипники – дело непростое и недешёвое. Кроме того, сам ремень будет испытывать повышенные нагрузки и может порваться. Так что единственный приемлемый вариант, как не сложно догадаться, это третий, то есть нормальная степень натяжения ремня, при которой ремень одновременно и не будет проскальзывать, и не будет перегружать подшипники генератора.

Чтобы проверить, на сколько правильно выполнено натяжение генераторного ремня, нужно надавить на него посредине между шкивом коленвала и шкивом генератора. Для каждого автомобиля установлен свой предел возможного отклонения ремня от правильного положения, о чём написано в руководстве по эксплуатации транспортного средства. Если вы заметили какие-то отклонения от нормы, то понадобиться регулировка ремня генератора. Сделать подобную процедуру несложно, и она вполне по силам любому водителю.

2. Как натянуть ремень генератора при помощи регулировочной планки.

Перед тем, как выполнять любые действия, необходимо точно определить причину неисправности генератора. И только после этого либо произвести ремонт собственными руками, либо обратиться к профессионалам своего дела в автомастерскую.

Как уже указывалось раньше, если из отсека двигателя слышен свист, значит возможной причиной этого может быть слишком слабое натяжение генераторного ремня. Но также дело может быть и в другом. К примеру, в поломке генераторных подшипников или в сильном загрязнении устройства горюче-смазочными материалами. В общем то все эти причины неисправностей водитель способен устранить самостоятельно. Но, наверное, самая простая процедура – это регулировка натяжения ремня. Такая процедура не займёт много времени и для неё потребуется всего несколько инструментов, а именно:

1. Ключи разного диаметра (обычно, будет достаточно двух ключей на 17 мм и на 19 мм)

2. Монтировка или другой длинный инструмент.

Причиной необходимости отрегулировать является то, что в процессе эксплуатации этот ремень постепенно растягивается. Здесь важно понимать такие аспекты:

1. Если ремень ещё не растянулся до максимально допустимого значения, значит достаточно будет просто его подтянуть.

2. Если ремень растянулся слишком сильно, и его длина превышает максимально допустимую, значит простым подтягиванием не обойтись. В таком случае, единственный выход – заменить ремень новым. Конечно, можно ещё немного поездить, подтянув ремень. Но помните, в такой ситуации замена неизбежна. Рано она наступит или поздно.

Во многих автомобилях присутствует довольно простой механизм регулировки натяжения генераторного ремня. Особенно это характерно для автомобилей от производителя ВАЗ. Генератор крепится к двигательному картеру при помощи длинного болта, позволяющего перемещать его вверх и вниз. Сверху есть планка, имеющая дугообразную форму и гайку, которая фиксирует расположение генератора. «Как натянуть ремень генератора?», — спросите вы. Очень просто. Этот процесс состоит из таких этапов:

1. Гайку с планки немного открутить.

2. Монтировкой, монтажной лопаткой или другим длинным инструментом произвести отжимание генератора от двигателя на необходимое расстояние, постоянно контролируя степень натяжения.

3. Зафиксировать генератор в нужном положении.

4. Затянуть гайки, которые были ослаблены.

5. Проверить, что из этого получилось. Можно проехаться на небольшое расстояние, а потом проверить состояние натяжения ещё раз.

6. При необходимости, повторить процедуру. Порой, для достижения нужного эффекта, проделывать подтяжку генераторного ремня приходится несколько раз.

Иногда свист из двигательного отсека доноситься в зимнее время. Причиной этого может быть замерзание ремня на морозе. Замерзает, как правило, ремень из некачественных материалов. Если ремень прогреть, то свист просто исчезнет. Так что сразу не спешите прибегать к регулировке или замене генераторного ремня. Для начала обязательно определитесь со всеми возможными причинами и только после этого предпринимайте какие-то действия.

3. Как подтянуть ремень генератора регулировочным болтом.

«Как подтянуть ремень генератора при помощи регулировочного болта?», — подобным вопросом задаются многие автомобилисты, у которых ременный привод потерял былую степень натяжения. В некоторых автомобилях принято производить регулировку степени натяжения генераторного ремня не регулировочной планкой, а с помощью регулировочного болта. Способ болтового регулирования – это самый современный способ регулировки натяжения генераторного ремня. Данная процедура состоит из следующих этапов:

1. Ослабить степень затяжки нижнего и верхнего крепления генератора.

2. Отвести генератор от блока посредством поворота болта регулировки по направления движения часовой стрелки. При этом следует контролировать степень натяжения генераторного ремня.

3. Когда было достигнуто нужное натяжение, зафиксировать генератор в этом положении.

4. Затянуть гайки от крепления генератора, которые были ослаблены.

После проведения регулировки ремня генератора любым способом, нужно проделать два-три оборота и ещё раз проверить степень натяжения ремня. Если всё в порядке, можно ехать, а, если нет – проведите процедуру ещё раз. После первой поездки обязательно сделайте контрольную проверку степени натяжения и, при необходимости, повторите процедуру. У новичков не всегда получается сделать всё правильно на первой попытке. Не расстраивайтесь, просто пройдите все этапы ещё раз. При наличии желания, вы обязательно достигнете необходимого эффекта.

Подписывайтесь на наши ленты в

Проверка натяжения ремня привода генератора ВАЗ 2108, 2109

Слабое натяжение ремня привода генератора на автомобилях ВАЗ 2108, 2109, 21099 приводит к его проскальзыванию по шкивам. Что не позволяет генератору развить необходимую мощность и выработать электрический ток нужного напряжения.

При этом слабо натянутый ремень привода быстро изнашивается. Внешними признаками проскальзывающего ремня генератора будут:

— слабое или мигающее свечение фар автомобиля;

— низкие значения показаний вольтметра на панели приборов, либо стрелка его постоянно дергается и скачет;

— периодически появляющийся свистящий звук в передней части двигателя при увеличении оборотов коленчатого вала.

— мерцание лампы разряда АКБ в комбинации приборов.

Проверка натяжения ремня привода генератора на автомобилях ВАЗ 2108, 2109, 21099

— Прикладываем вдоль ремня привода генератора линейку

— Создаем усилие натяжения ремня

При помощи безмена со шкалой натягиваем ремень вверх с усилием 10 кгс. Нормально натянутый ремень должен вытянуться на 6-10 мм (генератор 9402.3701) или 10-15 мм (генератор 37.3701) по отношению к исходному состоянию.

Слабо натянутый ремень генератора необходимо подтянуть. См. «Замена ремня привода генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099» и «Замена ремня привода генератора 9402.3701 автомобилей ВАЗ 21083, 21093, 21099».

Примечания и дополнения

— Проверить натяжение ремня привода генератора на автомобилях ВАЗ 2108, 2109, 21099 можно рукой, без применения приспособлений. Но, для определения степени его натяжения необходим определенный опыт и практика.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора без снятия его с двигателя

— Проверка генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправности генераторов автомобилей ВАЗ 2108, 2109, 21099

— Сборка генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Как снять генератор ВАЗ 2108, 2109, 21099

Методы и инструкции по натяжению клинового ремня

: легкое выравнивание шкивов

Неправильное натяжение ремня (а также смещение шкива) отрицательно сказываются на надежности и эффективности ременного привода.

После того, как шкивы выровнены, очень важно натянуть ремни в соответствии с рекомендациями производителя. Pulley Pro® позволяет контролировать все три условия центровки одновременно. Точность совмещения значительно повышается, и процесс может быть завершен быстро и легко.

Усилие — прогиб Метод натяжения ремня:

1. Измерьте длину пролета ремня и вычислите желаемое расстояние отклонения (1/64 дюйма на дюйм длины пролета)
2. Используя пружинную шкалу, надавите на ремень примерно в центре пролета и отклоните ремень до желаемого уровня. Когда будет достигнуто желаемое расстояние отклонения, обратите внимание на силу, зарегистрированную на шкале пружины.
3. Отрегулируйте натяжение ремня до тех пор, пока сила, необходимая для достижения желаемой дистанции отклонения, не будет в пределах значений усилия, рекомендованных производителем ремня для используемого типа ремня.Новые ремни обычно требуют более высокого уровня натяжения, чем использованные ремни, потому что они не обкатывались.

Регулировка натяжения ремня позволяет изменять выравнивание шкива, а регулировку выравнивания шкива — изменять уровни натяжения ремня.

Инструмент для выравнивания Pulley Pro® поможет контролировать состояние выравнивания шкива, поскольку ремни отрегулированы для правильного уровня натяжения.

Измерение натяжения ремня с помощью звукового измерителя натяжения Gates:

Звуковой измеритель натяжения Gates легко и точно измеряет натяжение ремня.

1. Натяжение ремня измеряется путем выдергивания участка ремня, удерживая датчик рядом.
2. Натяжение ремня регулируется до тех пор, пока частота пролета ремня или измеренный уровень натяжения не будут соответствовать рекомендациям производителя.
3. Последним шагом является работа системы ременного привода в течение нескольких часов, позволяющая ремням растянуться и правильно зафиксироваться в канавках шкива.

Затем необходимо проверить уровень натяжения ремня, чтобы убедиться, что он соответствует рекомендациям производителя для новых ремней.Теперь проработайте ременную передачу не менее 72 часов.

Уровень натяжения ремня следует проверить еще раз, чтобы убедиться, что он соответствует рекомендациям производителя для использованных ремней.

Перед эксплуатацией машины убедитесь, что все инструменты и оборудование надежно уложены, а все ограждения надежно заменены.

Техническое обслуживание индикатора отклонения

Система центровки Pulley Pro® имеет прочный алюминиевый корпус, рассчитанный на работу в суровых условиях.

Однако, как и с любым прецизионным инструментом, следует проявлять осторожность, чтобы избежать ненужных злоупотреблений.

• Линзы окон передатчика и отражателя покрыты высококачественной пленкой. Для очистки используйте безворсовую ткань или тампон, смоченный в растворе для чистки стекол премиум-класса.
• Внешний алюминиевый корпус можно протирать чистой влажной тканью.

Как проверить натяжение приводного ремня

• Важно проверить и отрегулировать натяжение приводного ремня автомобиля, потому что приводной ремень управляет многими операциями.Если приводной ремень растянут или изношен, некоторые компоненты вашего автомобиля перестанут работать, и это может создать угрозу безопасности как вам, так и вашей семье. Как правило, проверяйте натяжение приводного ремня каждый раз при замене масла в автомобиле. Хотя многие автовладельцы предпочитают профессионально осматривать приводной ремень, вы можете выполнить эту работу самостоятельно, не платя автомеханику за выполнение этой задачи.

  Как проверить натяжение приводного ремня:

  • Некоторые автомобили оснащены одинарным змеевиком, в то время как другие — двухременной.Прочтите руководство по эксплуатации вашего автомобиля, чтобы узнать больше о вашем автомобиле, и запишите все инструкции, которым вы должны следовать, чтобы отрегулировать приводной ремень.
  • Для проверки и регулировки приводного ремня транспортного средства вам потребуются фонарик, датчик натяжения (опция), гаечный ключ, стальной стержень и новые ремни (при необходимости).
  • Собрав инструменты под рукой, поищите привод генератора в моторном отсеке. Он будет расположен с пассажирской стороны автомобиля.
  • С помощью фонарика осмотрите ремень на предмет износа.Если ремень имеет блестящий или глянцевый вид, его необходимо незамедлительно заменить. Проведите пальцами по ремню, чтобы определить трещины, порванные участки и отсутствующие участки ребер.
  • Хотя измеритель натяжения удобен, вы можете проверить натяжение пальцами. Прижмите ремень к центру пролета и обратите внимание на прогиб. Если ремень можно протолкнуть более чем на полдюйма, вам придется отрегулировать натяжение.
  • Для регулировки натяжения приводного ремня используйте гаечный ключ, чтобы ослабить регулировочные и монтажные болты.С помощью стального стержня затяните регулировочный болт, удерживая натяжение. Вам нужно будет еще раз проверить натяжение, чтобы убедиться, что приводной ремень отрегулирован правильно.
  • Если вам необходимо заменить приводной ремень, поскольку он полностью изношен, вам придется ослабить натяжение и надеть ремень на шкивы. Поскольку производители используют разные кронштейны для крепления аксессуара с ременным приводом, вам необходимо прочитать руководство пользователя, чтобы узнать, как заменить ремень.
  • Старый ремень будет длиннее приобретенного вами нового ремня, поскольку он растягивается из-за износа. Убедитесь, что вы покупаете приводной ремень идеального размера, чтобы его можно было легко заменить.

  При работе с автомобилем безопасность важнее всего. Избегайте работы с автомобилем после того, как вы на нем проехали. Также припаркуйте его в тени и подождите, пока двигатель остынет, прежде чем начинать работы в моторном отсеке.

  ← Предыдущий пост Следующее сообщение →

Если вам понравилась эта статья, поделитесь ею!

Как натянуть клиновой ремень (и как не натянуть)

Клиновой ремень предназначен для передачи энергии между двумя компонентами.Что отличает шкив клинового ремня от других типов шкивов, таких как круглый ремень или плоский шкив, так это V-образные канавки шкива; эти канавки направляют ремень и позволяют ему набирать силу.

Причина номер один выхода из строя ремня силовой передачи — неправильное натяжение . Чтобы обеспечить долгую и эффективную работу ремня, вы должны правильно научиться регулярно натягивать клиновой ремень.

Если они слишком ослаблены, возникает проскальзывание, быстрый износ ремня или шкива и, в конечном итоге, потеря энергии и производительности.И наоборот, при слишком большом натяжении чрезмерная нагрузка на ремни, подшипники и валы вызывает преждевременный износ этих компонентов. Правильное натяжение — это наименьшее натяжение, при котором ремень не будет проскальзывать или скрипеть при пиковой нагрузке. Однако между этими двумя крайностями все еще существует широкий диапазон напряжений, в которых привод будет работать в достаточной степени. Основная цель обучения натяжению клинового ремня — найти это удобное средство натяжения.

Важное примечание: Никогда не применяйте правку ремня, так как это повредит ремень и вызовет его преждевременный выход из строя.Всегда следите за тем, чтобы в приводе не было посторонних материалов, которые могут вызвать проскальзывание или повреждение ремня и поверхностей шкивов.

---

# 1 ─ НАПРЯЖЕНИЕ КЛИНОВОГО РЕМНЯ МЕТОДОМ УСИЛИЯ / ПРОГНОСА

Рисунок 2

Это предпочтительный метод наших клиентов.

Этот метод натяжения основан на измерительном инструменте Pencil Gauge Tool и математических стандартах, изложенных в этой таблице натяжения клинового ремня.

1. Измерьте длину пролета «K» вашего привода (см. Рисунок 1).
2. Сдвиньте большое уплотнительное кольцо на рекомендованное расстояние отклонения на шкале
   и сдвиньте маленькое уплотнительное кольцо вверх по цилиндру манометра, как показано на Рисунке 2.
3. Поместите большой конец инструмента на ремень в центре пролета. Приложите достаточное усилие, чтобы отклонить ремень, пока большое уплотнительное кольцо не совместится с другими ремнями. Если это привод с одним ремнем, используйте прямолинейную или обученную струну в качестве «отправной точки».
4. Затем сбросьте давление и измерьте силу отклонения по положению небольшого уплотнительного кольца на шкале плунжера, как показано на Рисунке 2.
5. Сравните это усилие со значением, указанным в таблице натяжения клинового ремня. Если усилие ниже рекомендуемого значения, увеличьте межосевое расстояние привода, чтобы обеспечить большее натяжение ремня. Уменьшите межосевое расстояние, если прилагается слишком большая сила.
6. Например, для пролета 100 дюймов прогиб будет 100/64 дюйма или приблизительно 1½ дюйма.

Рисунок 1

КАРАНДАШНЫЙ ДАТЧИК ЗА: Недорого ─ Precise

МИНУСЫ КАРАНДАШНОГО ДАТЧИКА: Трудоемко ─ утомительно

---

# 2 ─ КАК НАПРЯЖЕНИЕ КЛИНОВОГО РЕМНЯ С ПОМОЩЬЮ ЧАСТОТОМЕТРА

Этот метод рекомендуется IBT для прецизионного натяжения и экономии времени.Безупречная точность поможет вам добиться долговечности ремня и, в конечном итоге, сэкономить ваши деньги.

Измеритель натяжения ремня — это портативное устройство, которое состоит из двух элементов: оптического датчика и измерителя. Он предназначен для обнаружения вибрации ремня с помощью невидимого инфракрасного луча и света, который позволяет вам прицелиться.

1. Первый шаг — загрузить данные о ширине и массе ремня в измеритель. Данные о массе можно получить у любого производителя ремня, и они варьируются между ними.
2. Направьте датчик как можно ближе к центру выбранного участка ремня, чтобы получить наиболее точные показания натяжения. Лучше всего ориентировать датчик длинным краем параллельно центральной линии ремня с зазором примерно в ½˝. Использование слишком короткого пролета может привести к ошибочным показаниям натяжения, которые могут быть намного выше, чем фактическое натяжение ремня, из-за влияния жесткости ремня.
   1. Если верхняя поверхность ремня труднодоступна, направить датчик на край ремня также будет.
3. Постучите по ремню ручкой небольшого инструмента или чем-то подобным, чтобы заставить его вибрировать при чтении. Измеритель покажет натяжение ремня в единицах силы.

Вот некоторые процедуры и «лучшие» практики, которые могут упростить использование или помочь повысить надежность ваших усилий по натяжению ремня:

• На новых установках вручную проверните систему как минимум на один полный оборот ремня, чтобы установить и нормализовать компоненты.
• При натяжении группы клиновых ремней используйте один ремень по направлению к центру. Ленточные ремни должны рассматриваться как единое целое, при этом массовая константа ремня рассчитывается как значение, кратное значению одного ремня.
• Для единообразия выполните три последовательных измерения. Если показания различаются более чем на 10%, пересмотрите свою технику измерения.
• Измеритель не выдаст показания для ремня с очень низким натяжением. Если счетчик не отвечает, просто увеличивайте натяжение привода до тех пор, пока счетчик не сработает.

СЧЕТЧИКИ ПРОФИ: Быстро ─ Легко ─ Точно ─ окупает себя

МИНУСЫ: Дорогая начальная стоимость

---

# 3 ─ КАК НАПРЯЖЕНИЕ КЛИНОВОГО РЕМНЯ С ПОМОЩЬЮ «БОЛЬШОГО ИСПЫТАНИЯ»

Как лучше сделать этот метод? Не надо.

Мы упоминаем метод «большого пальца» (использование руки или большого пальца, чтобы надавить на ремень, чтобы определить, имеет ли он правильное натяжение), потому что многие традиционные предприятия все еще практикуют этот стиль натяжения клинового ремня. .

Когда дело доходит до максимального срока службы ваших ремней и максимальной эффективности вашего бизнеса , , мы не рекомендуем никому полагаться на что-либо меньшее, чем инструменты для точного натяжения, упомянутые выше в методах № 2 и № 3 .

В то время как «плюсы» этого метода включают первоначальную экономию денег и времени, полученную от этой простой процедуры, в отличие от инвестиций в инструмент для натяжения, увеличение затрат, связанных с необходимостью частой замены ремней, в конечном итоге затмевает это, следовательно, увеличивает простой из-за выхода из строя ремня.

ПРОФИЛЬНАЯ ИНФОРМАЦИЯ: Недорогая начальная стоимость ─ Быстро ─ Легко

Минусы: Ненадежно ─ Неточно

---

Датчик натяжения клинового ремня карандашного типа		Частотомер клинового ремня
ContiTech предлагает высококачественный инструмент для испытания на растяжение. Этот карманный инструмент, разработанный для испытания на растяжение привода с двумя или более ремнями, измеряет клиновые ремни от 10 до 170 дюймов и натяжение до 35 фунтов.Измерьте пролет ремня и измерьте силу, необходимую для отклонения любого из ремней на 1/64 дюйма на каждый дюйм длины пролета.		Измеритель TensionRite® от надежного бренда Continental ContiTech обеспечивает простой, повторяемый и надежный метод натяжения ремней с использованием оптических технологий. Он способен измерять все типы ремней от всех производителей с частотами вибрации от 10 Гц до 400 Гц.

---

О компании IBT’S Industrial Rubber Products Group

Команда IRPG в IBT Industrial Solutions ежедневно производит и обслуживает конвейерные ленты, предлагая как тяжелые, так и легкие варианты, для всех типов промышленности.Они также разрезают и обжимают широкий спектр промышленных гидравлических и пневматических шлангов на нашем предприятии KC Hose Shop, которое является предприятием ContiTech STAR, что превышает критерии чистоты и безопасности шлангов, установленные NAHAD и сертифицированные лабораторией Underwriters. У нас есть инвентарь и опыт, чтобы удовлетворить все ваши потребности в ремнях и шлангах.

У вас есть вопросы или вы хотите узнать больше о том, как натянуть клиновой ремень?
Свяжитесь с нами сегодня!

Как отрегулировать приводные ремни

Современные автомобили в значительной степени полагаются на использование приводного ремня.Приводной ремень приводит в действие генератор, кондиционер, усилитель рулевого управления и, в некоторых случаях, водяной насос. Правильная работа приводного ремня важна при обслуживании автомобиля.

По мере старения приводного ремня нагрузка от силовых элементов, таких как насос гидроусилителя рулевого управления и генератор переменного тока, может вызвать растяжение ремня. Когда ремень растягивается, он может начать соскальзывать, если его оставить без присмотра.

Не все типы систем приводных ремней можно отрегулировать. Автомобили, оснащенные автоматическим натяжителем ремня, со временем подстраиваются под себя и не требуют регулировки.

В этой статье показан процесс регулировки приводных ремней на регуляторе ремня шарнирного типа.

• Предупреждение : Треснувшие или чрезмерно изношенные приводные ремни следует заменить. Регулируйте только ремни, которые находятся в хорошем рабочем состоянии. Проверка состояния приводного ремня Признаки износа приводного ремня.

Часть 1 из 3: Проверка натяжения приводного ремня

Необходимые материалы

Шаг 1. Найдите точку натяжения .Во-первых, вам нужно найти самый длинный участок ремня, чтобы вы могли получить наиболее точные результаты при проверке натяжения приводного ремня.

С помощью рулетки или линейки найдите центральную точку на самом длинном участке приводного ремня.

Шаг 2: Проверьте натяжение ремня . Теперь, когда вы нашли центральную точку ремня для измерения, вы можете проверить натяжение ремня.

Нажмите на ремень пальцем и измерьте, насколько ремень может двигаться.Большинство производителей рекомендуют движение от ½ дюйма до 1 дюйма.

• Совет : Точные технические характеристики вашего автомобиля см. В руководстве пользователя.

В качестве альтернативы вы можете проверить натяжение ремня, повернув его; если он закручен более чем на половину, ремень слишком ослаблен.

Часть 2 из 3: Регулировка натяжения приводного ремня

Шаг 1: Ослабьте точки регулировки . Первым делом найдите болт шарнира приводного ремня.Обычно он находится напротив регулировочного болта, установленного на генераторе переменного тока. Шарнирный болт будет немного ослаблен. Не выкручивайте болт полностью

Затем найдите регулировочный стопорный болт и регулировочный болт. Ослабьте болт регулировки ремня.

Шаг 2: Отрегулируйте натяжение приводного ремня . Ослабив как шарнирный болт приводного ремня, так и фиксирующий болт регулятора, медленно затяните регулировочный болт для достижения желаемого натяжения.

• Примечание : Затягивание регулировочного болта делает ремень более натянутым, а ослабление болта ослабляет его.

Затяните болт на желаемую величину натяжения ремня, помня, что ремень станет немного туже, когда вы все зафиксируете. Если генератор не может двигаться, используйте отвертку с плоской головкой, чтобы осторожно приподнять генератор.

• Примечание : Будьте осторожны, чтобы не сломать какие-либо части генератора и не поддеть пластмассовые детали.

Часть 3 из 3: Еще раз проверьте натяжение приводного ремня и закрепите генератор

Шаг 1: Затяните все болты .Первый шаг — затянуть фиксатор регулятора приводного ремня. Болт должен быть плотно затянут, но не перетягивайте его.

Затем затяните болт шарнира. Это тоже немного затянет ремень.

Теперь, когда все плотно, проверьте свою работу и убедитесь, что все в безопасности.

Шаг 2: Проверьте натяжение ремня . Когда все натянуто, проверьте натяжение ремня с помощью рулетки или линейки. Ремень не должен перекручиваться более чем на половину и должен иметь рекомендуемую глубину вдавливания.

Наконец, запустите двигатель и убедитесь, что ремень не скрипит и не издает необычных шумов.

Регулировка приводного ремня вашего автомобиля является частью технического обслуживания автомобиля во время регулярных интервалов обслуживания. Правильно отрегулированный ремень не только продлевает срок его службы, но также устраняет скрипящие шумы, которые могли присутствовать раньше.

Если в какой-либо момент вам неудобно выполнять это обслуживание самостоятельно или если вы чувствуете, что приводной ремень требует замены, обратитесь за помощью к квалифицированным техническим специалистам YourMechanic.

Проверка натяжения ремня водяного насоса для предотвращения преждевременного выхода из строя

В водяных насосах с ременным приводом используются ремни двух типов — клиновой ремень или змеевик. В ремнях с клиновой канавкой, используемых на ранних моделях автомобилей, используется несколько ремней. В змеевидной системе для привода всех компонентов использовался один ремень.

В клиноременной системе один ремень приводит в движение насос рулевого управления с гидроусилителем, другой — генератор и водяной насос, а последний — компрессор кондиционера.

В автомобилях поздних моделей используется особый змеевиковый ремень. Змеевиковый ремень подает питание на все шкивы; A / C, P / S, генератор, насос ВОЗДУХА (при наличии) и генератор.

Поддержание правильного натяжения ремня на любом типе ременной системы жизненно важно для срока службы ведомых компонентов.

Приводные ремни создают боковое усилие на подшипниках каждого компонента. Когда ремень слишком натянут, он оказывает слишком большое усилие на подшипники насоса, что может привести к их преждевременному выходу из строя.

Если ремни слишком ослаблены, натяжение ремня недостаточное для вращения шкива, когда он находится под нагрузкой. Шкив проскальзывает, что снижает эффективность вращающегося элемента, а также увеличивает износ ремня.

Процедура проверки клинового ремня при выключенном двигателе:

• Проверьте все приводные ремни на предмет износа или трещин. Визуально осмотрите ремень, осмотрев его на предмет появления трещин или изношенных краев. Замените ремень, если обнаружено что-нибудь ненормальное.
• Осмотрите все шкивы на предмет ржавчины, необычного износа или несоосности. Если они не выровнены, вам нужно будет определить причину состояния.
• Проверьте натяжение указательным и большим пальцами, отклонив ремень вниз. Всегда проверяйте середину между двумя шкивами.
• Если ремень может отклониться вниз более чем на 1/2 дюйма или провисание слишком велико, ремень требует регулировки. Процедура натяжения ремня с V-образной канавкой Существует два основных метода натяжения ремня с клиновой канавкой — регулируемый шкив и регулируемый шкив. методы вращающегося генератора.

Натяжитель генератора

Генератор имеет один длинный болт внизу, который поддерживает и позволяет генератору качаться или поворачиваться. Короткий одиночный болт в кронштейне с прорезями вверху фиксирует генератор на месте.

• Ослабьте нижний болт гаечным ключом или головкой.
• Ослабьте регулировочный болт в шлицевом кронштейне в верхней части генератора. Теперь генератор можно переместить к двигателю, чтобы ослабить натяжение, или, наоборот, от двигателя, чтобы увеличить натяжение.
• Используя кусок дерева или рукоятку молотка, помещенную между болтом нижнего кронштейна генератора и генератором, отодвиньте генератор от двигателя, чтобы увеличить натяжение.
• Проверьте натяжение на отклонение 1/2 дюйма. Когда натяжение будет правильным, затяните верхний болт в кронштейне с прорезями. Затяните нижний болт и снова проверьте натяжение.

Регулируемый шкив

Для регулируемых шкивов используется скоба с прорезями и шкив. Болт проходит через шкив и кронштейн с прорезями, где он фиксируется.Длинный болт проходит вертикально от стороны кронштейна к шкиву.

После ослабления болта шкива поворот вертикального болта поднимает или опускает шкив, обеспечивая необходимое натяжение. Проверьте натяжение, как указано ранее, и затяните болт шкива, чтобы зафиксировать его на месте.

Змеиное натяжение ремня при выключенном двигателе:

• Сначала осмотрите ремень.
• Внимательно посмотрите на трещины на нижней стороне ремня с канавками. Ищите потертости по бокам ремня или линии разрезов на его верхней стороне.При обнаружении дефектов замените ремень.
• Найдите натяжитель ремня. Их легко найти на заднеприводном автомобиле с установленным двигателем обычным способом, но сложнее на переднеприводном автомобиле.
• Двигатель на автомобилях с передним приводом устанавливается поперечно, при этом змеевик и натяжитель размещаются рядом с аркой крыла.
• Если натяжитель расположен низко, может потребоваться поднять автомобиль и снять шину и внутренний брызговик, чтобы получить доступ к натяжителю.
• Осмотрите ролик натяжителя. Если на нем есть канавки или он тонкий, замените ролик натяжителя.
• Посмотрите на поворотный рычаг натяжителя, содержащий шкив. Если между поворотным рычагом и основанием натяжителя выступает какой-либо пластик, замените натяжитель в сборе.
• Возьмитесь за поворотный рычаг натяжителя и попытайтесь покачать рычаг. Любое боковое движение указывает на неудачу.
• Посмотрите на натяжитель, чтобы определить метод, используемый для перемещения поворотного рычага. В некоторых есть квадратное отверстие для храповика, а в остальных используется гнездо на шкиве, чтобы надавить на них и сдвинуть их.
• Примените необходимый инструмент к поворотному рычагу и переместите его по направлению к двигателю. Если натяжитель имеет очень небольшое сопротивление или не возвращается в исходное положение, замените его.
• Проверьте величину прогиба, повернув ремень. Правильная величина прогиба позволяет ремню поворачиваться не более чем на 45 градусов. Если прогиб больше указанного, замените натяжитель.
• Посмотрите на крепление натяжителя на предмет отклонения. Если указатель выходит за пределы допустимого диапазона, заменить ремень.Также проверьте правильность работы натяжителя и при необходимости замените.

Как ненадлежащее натяжение ремня может повлиять на вашу систему ременного привода

Клиновые ремни являются важной частью системы передачи энергии. Они позволяют передавать энергию от одного источника к другому. Хотя ремни не требуют особого обслуживания, ненадлежащее натяжение ремня может сильно повлиять на них. Как уже говорилось в нашем блоге «Общие проблемы с ремнем», неправильное натяжение ремня является основной причиной проблем в ваших системах ременного привода.

Существует два сценария неправильного натяжения ремня: слишком тугое и слишком слабое.

Если клиновой ремень слишком натянут:

Если ремень в системе слишком натянут, это может усилить нагрузку на подшипники. Дополнительное напряжение подшипников может привести к перегрузке двигателя и его поломке.

Если ремень слишком ослаблен:

Когда ремень свободно сидит на шкиве, он может проскальзывать во время движения и вызывать дополнительное трение.Дополнительное трение может привести к перегреву ремня и шкива. Избыточное тепло может вызвать преждевременное повреждение ремня.

Некоторые симптомы неправильного натяжения включают:

• Растрескивание ремня
• Обломки
• Закаленный вид
• Визг при запуске
• Превышение силы тока вашего двигателя
• Шкивы изнашиваются преждевременно
• Изношен подшипник переднего мотора

Если вы заметите какие-либо из этих проблем при изучении симптомов привода или при установке нового клинового ремня, мы рекомендуем вам проверить натяжение клиновых ремней.Выполните этот пошаговый процесс, чтобы проверить натяжение:

• После установки ремня возьмите датчик натяжения Optikrik и вставьте палец под резиновый ремень.
• Затем поместите Optikrik в центр ремня; положите его ровно и параллельно краю ремня, а затем медленно и прямо надавите на ремень.
• Продолжайте нажимать Optikrik, пока не услышите щелчок.
• После щелчка вы можете определить натяжение ремня, посмотрев на точку пересечения шкалы.
• Затем сравните измеренное натяжение с тем, каким должно быть натяжение ремня, используя формулу Optibelt, указанную ниже.

Если натяжение правильное, все готово. Если натяжение отсутствует, внесите некоторые изменения и продолжайте проверять натяжение, чтобы убедиться в надежности и работоспособности системы ременного привода.

Натяжение ремня — обзор

Шум ремня может принимать форму визга, писков или чириканья, которые обычно больше раздражают, чем повреждают.Шум обычно возникает при использовании ремней всех типов и производителей. Из-за этого специалисты по обслуживанию часто воспринимают их как производственный шум и не проявляют особого беспокойства.

Важно: Визг и скрипы не устраняются путем нанесения смазки или масла на поверхность ремня. Это может вызвать серьезное повреждение ремня!

Загрязнение

Обычными источниками загрязнения ремня являются грязь, масло и смазка, которые следует удалить с ремней и шкивов. Грязь ускоряет износ ремня, и сцепление с ремнем ухудшается, когда грязь может скапливаться.

Ни при каких обстоятельствах не подвергайте ременные передачи воздействию масла или смазки! Возможные источники масла и смазки включают протекающие подшипники, которые следует немедленно отремонтировать. Важно избегать чрезмерного нанесения смазки на подшипники, но учтите, что недостаточное нанесение может способствовать раннему выходу из строя и, как следствие, повреждению ремней из-за нарастания трения и сопротивления. Если невозможно избежать масляных условий, следует использовать специальные маслостойкие ремни.

Повреждение ремня

Типы повреждений ремня, за которыми следует следить: растрескивание, которое может быть вызвано чрезмерным нагревом и пылью; растяжка; добавлено повреждение груза; и повреждение в результате хлестания ремня.

Трещины Трещины могут быть вызваны воздействием высокой температуры и / или пыли. Трещины на нижних участках ремня не приводят к потере прочности или эффективности работы, но могут привести к возможному выходу из строя. Тем не менее, нет необходимости заменять ленты просто потому, что было обнаружено растрескивание днища.

Экстремальный нагрев В процессе производства ленты отверждаются научно контролируемым теплом в течение заданных периодов времени. Если стандартные ремни эксплуатируются при температуре ниже 140 ° F, это не повлияет на материалы их конструкции.Однако при температурах выше 140 ° F произойдет чрезмерное отверждение, и срок службы ленты сократится. Поэтому следует избегать использования стандартных клиновых ремней при температуре выше этой. Часто между источником тепла и ремнями может быть обеспечена надлежащая защита.

Пыль Пыль может быть очень вредной для ремней и часто вызывает трещины на дне. Воздействие пыли можно значительно уменьшить и, возможно, устранить, установив шкивы большего размера и шкивы реверсивного холостого хода большего размера.

Добавлены повреждения груза Добавленные нагрузки сокращают эффективный срок службы ремня.Всегда проверяйте, не добавлялась ли какая-либо другая нагрузка на ременной привод с момента первоначальной установки. На рисунке 58.9 показано возможное влияние дополнительной нагрузки на срок службы ремня двигателя.

Рисунок 58.9. Добавленная нагрузка

Растяжка Все ремни растягиваются, создавая впечатление плюхающихся вверх и вниз во время бега. В этом случае проверьте подшипники, чтобы убедиться, что они свободно вращаются и что нет перегрузки из-за препятствий.
