Предохранители в мультиметрах. Статьи компании «Test instruments»
Современные измерительные приборы имеют очень чувствительные входные цепи, которые могут иметь имеют несколько ступеней защиты – электронную, температурную, плавкую.
Защита в основном предохраняет от перегрузки, перегрева и неверных подключений.
Часто защита входных цепей мультиметров реализована с помощью плавких предохранителей.
Как узнать номиналы предохранителей, примененных во входных цепях?
В фирменных мультиметрах, например UNI-T, эта информация нанесена рядом со входными терминалами:
В данном случае мы видим, что гнездо «10А» для измерения больших токов не защищено предохранителем, о чем говорит надпись UNFUSED, а гнездо VΩmaCF – защищено предохранителем номиналом 200мА. Об этом говорит надпись 200мА FUSED. Fuse переводится с английского как предохранитель или плавкая вставка.
Гнездо измерения больших токов не защищено, однако это касается в основном бюджетных моделей.
Более дорогие модели имеют защиту и по токовому входу «20А»:
Большинство случаев неправильного включения относятся к измерениям силы тока, потому что при этих измерениях легко забыть, что прибор включается последовательно с нагрузкой, а не параллельно в то время как входное сопротивление прибора в этом режиме стремится к 0, причем чем оно меньше – тем выше точность.
Самый распространенный случай – когда ошибочно подключают щупы к терминалам для измерения тока или в режиме измерения тока пытаются измерить напряжение. Или измеряют силу тока без учета временных ограничений ( обычно не более 10-30 сек + повторное измерение не ранее чем через 15 минут) .
Какие типы предохранителей применяются в мультиметрах?
TT – тугоплавкие, применяются в мультиметрах редко.
F – быстродействующие, наиболее часто применяемый в мультиметрах тип.
FF — сверхбыстродействующие, применяются нечасто, в основном в очень чувствительных моделях.
Какие предохранители рекомендуется применять в мультиметрах ?
Основная рекомендация – применять фирменные предохранители производителя в фабричной упаковке. На упаковке указаны тип и модели, для которых предназначен тот или иной предохранитель:
Как проверить целостность предохранителей во входных цепях мультиметра ?
Для проверки предохранителя в сильноточной цепи обычно достаточно установить мультиметр в режим измерения сопротивления и подключив только сигнальный провод соединить его с гнездом А. Если он показывает бесконечность или OL, то скорее всего, предохранитель вышел из строя. Если же показывает некоторое маленькое сопротивление, которое соответствует входному сопротивлению в режиме измерения тока, то предохранитель в норме:
Для проверки предохранителя в слаботочной цепи может понадобиться второй мультиметр.
Следует установить проверяемый мультиметр в режим измерения малых токов и подключить второй мультиметр в режиме измерения сопротивления к гнездам mA и COM:
Второй мультиметр покажет сопротивление входной цепи. Если оно близко к нулю – то предохранитель целый.
Где находятся предохранители в мультиметрах и как их заменить?
В более старых и бюджетных моделях предохранители монтируются прямо на плате на специальных держателях, поэтому для замены необходимо снять крышку мультиметра и заменить предохранитель на исправный :
В более современных и дорогих моделях реализован доступ к предохранителям под крышкой батарейного отсека, что естественно, более удобно. Для замены следует аккуратно пинцетом извлечь сгоревший предохранитель и установить новый :
В заключение следует отметить, что применение нерекомендованных и контрафактных предохранителей может привести не только к поломке прибора и оборудования, но и к возгораниям и электро-травмам!
Ознакомиться с поставляемыми предохранителями можно на портале Pribor.
kz
Статья подготовлена интернет порталом Pribor.kz и ТОО Test instruments, официальным дистрибьютором UNI-TREND в Казахстане, на основе собственных испытаний.
Сертификат официального дистрибьютора
Copyright © . Все права защищены. Перепечатка, копирование , перевод без письменного согласия ТОО Test instruments запрещены и преследуются по закону.
Как проверить предохранитель в машине мультиметром? Все мы в душе электрики | 🚘Авто Новости Онлайн
При отказе электрооборудования автомобиля, нужно знать, как проверить предохранитель мультиметром. Современные машины с каждым годом получают всё больше дополнительного оборудования, которое работает от электроэнергии бортовой сети. Для защиты потребителей от токов короткого замыкания и других проблем, в цепях предусмотрена установка защитных элементов, которые называют предохранителями. При значительном превышении потребляемого тока предохранитель перегорает, благодаря чему исключается возможность возникновения возгорания проводки или установленного оборудования.
Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.
Несколько слов о предохранителях
По своей сути он представляет собой обыкновенный провод, только определённой толщины, которая зависит от величины силы тока, проходящей через эту цепь. Подбирается его диаметр таким образом, чтобы при превышении расчётной величины пропускаемого тока происходило перегорание этой проволоки. Таким образом, удаётся избежать возможного возгорания электрооборудования защищаемых объектов. Такими объектами могут быть не только машины, но и жилые дома, промышленные установки, другие объекты, где используется электрическая энергия.
Длительное время они представляли собой стеклянный цилиндр пустотелый внутри. Внутри него прокладывали проволоку, которую припаивали к металлическим наконечникам. Они предназначены для обеспечения контакта с защищаемой цепью. Далее получили распространение с керамикой вместо стекла. Поверх неё прокладывается проводник и контакты для подключения.
Дальнейшее усовершенствование этих изделий привело к тому, что их стали изготавливать в виде своеобразной вилки с плоскими ножами для подключения. Это сделало их более надёжными и практичными, они получили современный вид. На пластмассовой верхней части имеется надпись, которая указывает величину силы тока, но для упрощения их ещё окрашивают в разные цвета:
- Так для защитных устройств, пропускаемых ток 30 Ампер выделен зелёный цвет;
- В белый цвет окрашивают те, которые предназначены для тока не более 25 Ампер;
- Желтый цвет, это 20 Ампер;
- Голубой цвет присвоен для 15 Ампер;
- Красному цвету соответствует сила тока 10 Ампер и так далее.
Также предохранители отличаются по размерам и могут быть большими, средними и маленькими.
О работе с измерительным прибором
Мультиметр представляет собой измерительное устройство комбинированного типа, которым можно измерить основные показатели проверяемой цепи. Это напряжение питания, величина проходящего электрического тока, сопротивление участка проверяемого узла. Современные измерительные приборы могут также измерять ёмкость конденсаторов. Индуктивность катушек, проверять полупроводники, измерять температуру.
Чтобы правильно произвести измерения, нужно уметь его включить в нужный режим работы. Как уже было сказано, в этом приборе их несколько. Проверить предохранитель можно в нескольких режимах измерения:
- Проверить напряжение на его ножках;
- Измерить силу тока в защищаемой цепи;
- Определить сопротивление этого прибора.
Рассмотрим их более подробно.
О проверке напряжения

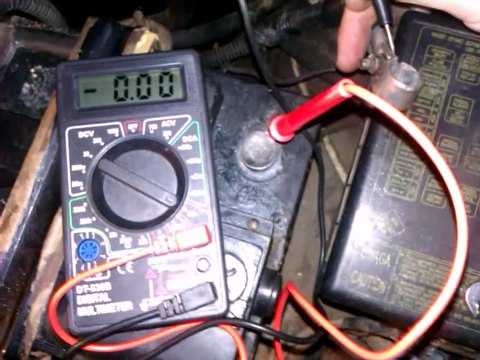

Измерительное устройство включают в режим измерения напряжения, устанавливают предел измерения примерно 20 Вольт.
Этого будет вполне достаточно для бортовой сети машины, которое равно 12 Вольт. Для проверки следует включить в работу электрооборудование, цепи которого защищает проверяемый предохранитель. Один щуп измерительного прибора следует подключить к массе машины, а вторым измерить напряжение на ножках предохранителя.
Результат измерений может быть таким:
- Питание имеется на обеих ножках;
- Напряжение присутствует на входе защитного прибора;
- На обеих ножках показания равны нолю.
- Последние два случая будут подтверждать неисправность предохранителя.
Проверка силы тока. Для такого измерения измеритель переключают в режим измерения постоянного тока. Однако следует предупредить, что таким образом далеко не всегда можно произвести измерения. Через некоторые цепи может протекать ток, величина которого значительно больше, чем максимальный предел его измерения.
Для проверки измерительный прибор следует включить последовательно с потребителями.
Если прибор покажет силу тока в цепи, можно считать предохранитель исправным, если он отсутствует, следует определить причину такого явления.
Проверка омметром. Мультиметр включают в режим измерения сопротивления, предохранитель следует вынуть из гнезда для проверки. Щупы подсоединяют к ножкам и смотрят на показания прибора. Для исправного изделия он должен показать ноль на шкале прибора. Выполняемые действия не представляют особых сложностей, поэтому следует надеяться, что всем стало понятно. Как проверить предохранитель в машине мультиметром. Изучите внимательно инструкцию по пользованию измерителем, а после этого можно приступить к измерениям.
Поделиться в социальных сетях
Вам может понравиться
Как проверить предохранитель мультиметром?
Ваш предохранитель создает вам проблемы, и вы не знаете, как его проверить? Нет проблем, эта статья о , как проверить предохранитель с помощью мультиметра , для вас. Неважно, новичок ли вы, мы все подробно протестируем.
Прежде чем мы перейдем к проверке предохранителей с помощью мультиметра. Прежде всего, я немного расскажу о предохранителе и мультиметре. Я использую этот глюкометр и лично рекомендую вам купить его Цифровой мультиметр благодаря его точности, большому дисплею и безопасности.
Что такое предохранитель?
Плавкий предохранитель представляет собой электрический компонент, используемый для защиты электрических цепей в ненормальных условиях. Предохранители могут иметь разные формы и размеры, но их функциональность останется прежней, т. е. защита.
Мы подробно обсудим
- Как проверить автомобильный предохранитель с помощью мультиметра
- Как проверить термопредохранитель мультиметром
- Как проверить домашний предохранитель с помощью мультиметра
Что такое мультиметр?
A Мультиметр — это инструмент для измерения электрических величин, таких как сопротивление, напряжение и сила тока.
Все эти измерители (омметр, вольтметр и амперметр), которые измеряют эти величины, объединены в один измеритель, известный как мультиметры. Есть два типа мультиметров:
1. Аналоговые мультиметры
Аналоговые мультиметры работают по принципу счетчиков с подвижной катушкой. Эти измерители используют отклонение стрелки индикатора для индикации уровня измерения на аналоговом дисплее.
2. Цифровые мультиметры
Цифровой мультиметр используется для измерения двух или более электрических величин, таких как напряжение (вольт), ток (амперы) и сопротивление (омы). Благодаря цифровому дисплею его легче читать, и вероятность ошибки будет меньше. Как пользоваться мультиметром?
Как проверить предохранитель с помощью мультиметра Существуют различные типы предохранителей, мы обсудим их один за другим. На предохранителях будут выполняться различные типы испытаний, такие как проверка на непрерывность и сопротивление.
Начнем
Как
проверить автомобильный предохранитель с помощью мультиметраЧтобы проверить автомобильный предохранитель с помощью мультиметра, выполните следующие действия
1. Извлеките предохранитель из цепиЧтобы проверить предохранитель, удалите предохранитель из цепи, потому что мы не можем проверить предохранитель, когда в цепи будет питание.
Вот как проверить предохранитель цифровым мультиметром
- Вставьте черный щуп в Порт COM и красный щуп в порту мАОм.
- Теперь поверните ручку мультиметра на 20 Ом, что соответствует Ом (символ Омега).
- Также проверьте экран цифрового мультиметра. Он должен отображать 0.
- Подсоедините красный щуп к одной из клемм автомобильного предохранителя.
- Аналогично подключите черный щуп к другому.
- Если счетчик показывает 0 или почти 0, его средний предохранитель работает правильно.
- С другой стороны, если счетчик показывает 1, его средний счетчик поврежден.
Как проверить блок CDI с помощью мультиметра?
Как проверить автомобильные предохранители без мультиметраЧтобы проверить автомобильный предохранитель без мультиметра, выполните следующие действия
1. Вынуть предохранитель
Прежде всего, вам нужно найти предохранитель. Эти предохранители в основном присутствуют в автомобильных двигателях. Итак, открываем капот и вынимаем предохранитель. В некоторых автомобилях он присутствует на приборной панели рядом с рулевым колесом.
2. Как проверить автомобильный предохранитель без мультиметра
- Установите предохранитель перед фонарем
- Вы увидите полоску внутри предохранителя
- Если провод оборван, его средний метр поврежден.
- иначе работает нормально
Если ваш термопредохранитель перестал работать, не беспокойтесь ни о чем. Здесь мы подробно обсудим Как проверить термопредохранитель с помощью цифрового мультиметра.
1. Установите мультиметр на непрерывность- Вставьте черный щуп в порт COM , а красный щуп в порт
- Поверните ручку мультиметра до совпадения с символом радиоволны.
- Подсоедините оба датчика, если прибор издает звуковой сигнал, значит, прибор работает правильно.
- Отключите питание или удалите предохранитель из цепи
- Теперь подсоедините черный щуп к одному концу, а красный щуп к другому концу.
- Если мультиметр издает звуковой сигнал, предохранитель исправен, в противном случае он поврежден.
Проблемы с предохранителем? Не беспокойтесь, это руководство покажет, как проверить домашние предохранители?
1. Установите мультиметр на Ом- Вставьте черный щуп в порт COM и красный щуп в порт мАОм порт.
- Поверните ручку мультиметра до значения Ом с символом Ом .
- Извлеките предохранитель из цепи или извлеките его из источника питания.
- Теперь подсоедините щупы к обоим концам предохранителя.
- Если счетчик показывает 0 или почти 0, предохранитель исправен.
- Аналогично, если счетчик показывает 1, значит предохранитель поврежден.
Как проверить PCM с помощью мультиметра?
Часто задаваемые вопросы (FAQ)Вот вопрос, который интересует большинство людей
На какое значение вы устанавливаете предохранитель на мультиметре? На мультиметре есть разные настройки для установки предохранителя.
- Настройка сопротивления: Поверните ручку мультиметра на Ом и подсоедините провода к обоим концам предохранителя.
- Настройка непрерывности: Поверните ручку мультиметра, чтобы установить непрерывность, и подключите провода к обоим концам предохранителя.
Тест удельного сопротивления
- Поверните ручку мультиметра на Ом и подсоедините провода к обоим концам предохранителя.
- Если индикатор показывает 0 или близкое к 0 значение, все в порядке.
- Аналогично, если счетчик показывает 1, значит, он поврежден
Тест непрерывности
- Поверните ручку мультиметра до непрерывности.
- Подсоедините щуп к обоим концам предохранителя.
- Звуковой сигнал счетчика означает, что предохранитель работает, в противном случае он поврежден.
Если предохранитель дома перегорел, электроснабжение дома будет отключено.
Вы также можете выполнить проверку непрерывности или сопротивления, чтобы проверить, не перегорел ли предохранитель. Замените его как можно скорее.
Прочитав эту статью как проверить предохранитель мультиметром?
вы сможете протестировать различные предохранители. Мы постарались охватить тесты различных предохранителей, найти больше и попытаться добавить их в следующем обновлении. У вас есть какие-либо вопросы или предложения, пожалуйста, сообщите нам об этом в разделе комментариев ниже.Как аффилированное лицо мы можем получать комиссию за соответствующие покупки. Мы получаем комиссию за покупки, сделанные по ссылкам на этом сайте от Amazon.
Тест— Как проверить, не поврежден ли предохранитель моего мультиметра?
спросил
Изменено 2 года назад
Просмотрено 59 тысяч раз
\$\начало группы\$
Недавно купил дешевый мультиметр.
Хотя хотелось бы подтвердить, поэтому я вынул предохранитель из мультиметра. Я не уверен, как должен выглядеть поврежденный предохранитель, но он не выглядит сломанным, он красивый и чистый, и виден очень тонкий провод. Он имеет длину около 2 см и на нем написано F200mAL250V , что, я думаю, означает, что это быстрый стеклянный предохранитель на 200 мА, рассчитанный на 250 В.
Можно ли с помощью мультиметра определить, не перегорел ли предохранитель? Какой режим измерения следует использовать для этого конкретного предохранителя и на что следует обратить внимание?
- мультиметр
- тест
- предохранители
\$\конечная группа\$
4
\$\начало группы\$
Измерьте сопротивление предохранителя.
Если оно очень низкое (около 0 Ом), это все равно хорошо. Если он очень высокий (разомкнутая цепь), он взорван.
Предохранитель на 200 мА должен иметь очень тонкий провод, видимый внутри стекла. Если полностью чисто, провод пропал (перегорел).
\$\конечная группа\$
6
\$\начало группы\$
Внутри мультиметра может быть второй запасной предохранитель. Так было и с дешевым аналоговым мультиметром, который я купил в магазине Radio Shack.
\$\конечная группа\$
\$\начало группы\$
Обычно для проверки можно использовать функцию измерения сопротивления — подключите (обычно) красный провод измерения сопротивления к входу диапазона тока (также обычно красному) — черный провод подключать не нужно.
Если отображается < 10 Ом, то диапазон тока (и предохранитель) в порядке; если он читает открытый, то предохранитель перегорел.
