Как проверить кислородный датчик? Что такое лямбда-зонд и какие у него неисправности бывают?

Заехали на диагностику или делали ее самостоятельно и получили ошибку лямбда-зонда? Или может просто услышали разговор автомобилистов и механиков и решили что это за всеми известный кислородный датчик и что за проблемы с ним связанные? При любом из вариантов возникает главный вопрос.

Что такое лямбда-зонд, зачем нужен и какие бывают? — Часть 1

Что такое лямбда-зонд? Для чего он нужен?

Лямбда датчик это, как понятно из его второго названия — датчик кислорода — датчик отвечающий за уровень кислорода в выпускном тракте. Если рассмотреть немного раньше, механизм работы двигателя, то для приготовления наиболее эффективной топливной смеси, важно использовать правильное соотношения воздуха/топлива. Грубо говоря, нужно соотношение 1 к 15. Или еще грубее, на 1кг сожженного топлива, должно приходится около 15кг воздуха.

Зачем нужен датчик кислорода, если достаточно просто делать соответствующую смесь и давать сразу нужные пропорции?

А все дело как-раз в том что в зависимости от температуры воздуха, местности и даже скорости, количество поступающего воздуха в воздуховоды будет разным, постоянно колебаться.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа По этому вычислять нужно на ходу. Но так как лямбда-зонд находится в конце выпускного тракта, то он не определяющий, а корректирующий. Он отслеживает количество кислорода на выходе, если его много, говорит двигателю увеличить количество топлива, а если мало — уменьшить.

Так разве он не нужен для соответствия уровню выхлопных газов?

Несомненно, но не только. То есть имеем деталь двойного назначения, с одной стороны подает сигналы на корректировку топливной смеси, а с другой стороны наиболее эффективна топливная смесь сгорает уменьшая количество выброса вредных веществ. В целом же основную суть по снижению уровню тяжелых металлов в выхлопных газах уменьшает именно катализатор, за счет нагрева подвергая догоранию не отработанную топливную смесь.

Какие бывают датчики-кислорода?

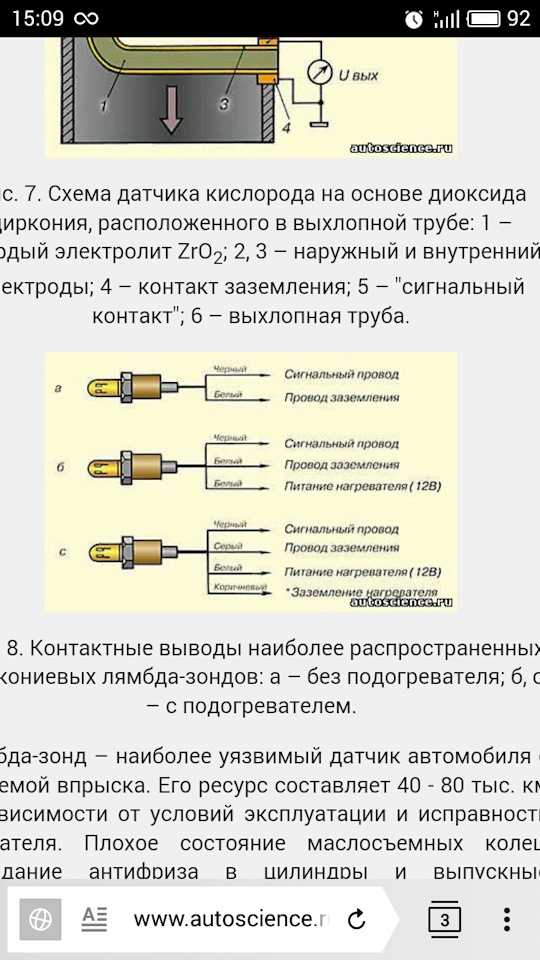

Сам принцип работы лямбда-зонда такой как описано выше, а разница в них бывает в том что они делятся на виды:

  • 1-пиновый;
  • 2-пиновый;
  • 3-пиновый;
  • 4-пиновый.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

Пины — это количество контактов, которыми подключается лямбда-зонд к мозгам машины через разъемы.

По другой классификации на универсальные и сделанные под конкретную модель. Разница между универсальными и под конкретную модель в количестве пинов и наличии в универсальном, в комплекте разных разъемов, которые можно установить на проводе лямбда-зонда.

Сколько лямбда-зондов в машине? Где располагаются?

От 0 до 4 обычно, все зависит от модели авто, двигателя и соответствия автомобиля нормам экологии. У моей e38 4.4 литровый V8, имеет выпускной коллектор и две выхлопных трубы. На каждом выпускном тракте (2 выхлопных трубы) 1 датчик располагается перед катализатором, а 1 после. В итоге 4. Но если машина перепрошита на безлямдовую работу, удалены катализаторы, то датчики там если и есть, то просто для того чтобы газы не выходили под днище. По Евро-2 датчиков может не быть совсем.

Внимание! Неправильно подобрав лямбда-зонды, есть вероятность спалить мозги машины и попасть на серьезную поломку.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

А есть ли обманки кислородного датчика и какие?

Если вам не хочется понижать прошивку авто до Евро-2, то можете рассмотреть вариант использования обманок. Они есть:

  • Механические кислородные датчики;
  • Механические с катализатором;
  • Электронные кислородные датчики;
  • Электронные с контроллером.

Механические и механические с катализатором

Механические и механические с катализатором представляют из себя вкрутку на место катализатора, в который вставляется сам катализатор. При этом в самой вкрутке есть небольшое отверстие благодаря которому количество выхлопных газов будет в минимальной концентрации попадать на работающий лямбда-зонд, он будет считать выхлопные газы достаточно чистыми. Более продвинутые в самой обманке (вкрутке) содержат свой небольшой катализатор и проходя через них выхлопные газы будут догорать выжигая тяжелые металлы, а значит на датчик будет попадать достаточно чистый кислород, в небольшом количестве.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа Но этот вариант более продвинутый, имеет проблемы присущие обычному катализатору — забивается и выгорает, соты плавятся.

В целом такая обманка работает не для всех авто, для некоторых работает эффективно, а для других же совсем не работает.

Электронные обманки

Электронные представляют из себя простую схему генерирующую, якобы, нужный сигнал. Но если простые электронные схемы не дают реальных показаний кислорода, то с контроллером они становятся хоть и эффективнее, так и дороже. Но в конечном итоге любые подобные эмуляторы не показывают реальных данных, а значит априори двигатель не может работать эффективно на столько, на сколько продумана его работа инженерами с завода.

Зачем обманывают мозг авто, вырезают катализаторы, а так же перепрошивают мозг авто?

Основная проблема — стоимость катализатора. Без него датчик не будет работать правильно, с огромной вероятностью крайне быстро будет выходить из строя. Сама же стоимость катализатора стоит несколько сотен долларов и в паре с стоимостью датчиков сумма выходит еще внушительнее.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа Более того, при износе двигателя и умершем катализаторе, на лямбда зонды попадает больше не сгоревшего топлива, тяжелых металлов, а так же присадки с топлива, датчики очень активно и быстро начинают умирать. Так как это система, то стоимость ее ремонта начинает увеличиваться начиная с тех. обслуживания или ремонта двигателя и по всему выпускному тракту.

Обманка нагревателя датчика кислорода и ошибка P0036

Какие признаки поломки или засорения датчика-кислорода?

  • Машина начинает тупить;
  • Нестабильно работает на холостом ходу;
  • Горит ошибка двигателя;
  • Растет расход.

Диагностика компьютером достаточно просто определяет неисправность датчика. Другой вариант — накинуть клеммы вольтметра на выходы датчика и замерить напряжение. Подробнее об этом методе ниже.

Проверка лямбда зонда, обслуживание и замена — Часть 2

Проверять датчики кислорода необходимо приблизительно каждых 10 тыс.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа км и обслуживать. Само же обслуживание заключается в визуальном осмотре, выкручивании датчика, его очистке и смазывании, повторной установке или замены отжившего свое датчика. Это можно делать самостоятельно, а можно заменить лямбда-зонда в СТО.

Проверка датчика кислорода — живой или мертвый

Узнав расположение в своем авто, вы должны визуально осмотреть места подключения датчиков и провода подключения с коннекторами (разъемами). Провести диагностику компьютером. Если такого нет под рукой то к каждому датчику проводим диагностику мультиметром. Последовательность следующая:

На холодном двигателе кидаем минусовую клемму мультиметра на корпус авто, а плюсовой ищем нужный контакт (пин) если их несколько. Величина показаний датчика от 0.2 до 1 вольта. Прогрейте двигатель и наблюдайте за показаниями датчика, у работающего они будут колебаться, у мертвого датчика значение постоянно будет одинаковое. Вероятнее всего около 0.45 вольт (+/- 0.05 вольт на сопротивление мультиметра).Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа Если датчик мертв — то его нужно менять. Если живой 0 обслужить.

Видео о проверке кислородного датчика

Обслуживание датчика-кислорода.

После этого датчик снимается и очищается от налета фосфорной или ортофосфорной кислотой, как один из вариантов. Ее можно купить в магазине радио-техники или строительных магазинах. Как другой вариант — бытовая химия для очистки накипи.

Внимание! Работа с химическими компонентами требует внимательности и выполнения требований безопасности. Проводите все работы в перчатках и позаботьтесь чтобы жидкость не попадала в глаза, рот и органы дыхания.

Кислота после использования оставляет небольшую пленку, от которой нужно избавиться. Для этого можете воспользоваться очистителем карбюратора или очистителем тормозов. Датчик создан для работы в тяжелых условиях, по этому такие реагенты ему не повредят. Аналогично стоит пройти очистителем и после химии для очистки накипи.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

После того как датчики были очищены от нагара, их смазывая предварительно графитовой смазкой вкручивают на место. Желательно вместе с тем же проводить проверку катализатора на выход из строя, но это тема уже отдельного материала.

Надеюсь, данный материал в большей степени рассказал вам о том что такое лямбда-зонд, он же датчик кислорода, в чем с ним бывают проблемы и как с ними бороться. Теперь имея больше понимания вы сможете объективнее решать о том что вам делать в той или иной ситуации и справляться ли самостоятельно или обратиться на СТО.

Категория: Неисправности

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

Главная страница » Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

Подпишитесь на наш Telegram-канал

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В  принципе, иное расположение не влияет на рабочую производительность данного прибора.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

  • разгерметизация корпуса;
  • проникновение внешнего воздуха и выхлопных газов;
  • перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
  • моральный износ;
  • неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
  • механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.Как проверить кислородный датчик: Как проверить снятые лямбда-зонды? — 2 ответа

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.
