Нет искры ВАЗ 2114 (инжектор 8 клапанов)

Содержание:

  • 1 5 причин отсутствует искра на ВАЗ 2114
    • 1.1 Причина #1 Свечи зажигания
    • 1.2 Причина #2 Свечные провода
    • 1.3 Причина #3 ДПКВ
    • 1.4 Причина #4 – Модуль зажигания
    • 1.5 Причина #5 – Провод от ЭБУ к модулю зажигания
  • 2 Причина #5 – Прогар транзисторов в ЭБУ

В этой статье мы подскажем вам что делать, если нет искры на ВАЗ 2114 инжектор 8 клапанов. Также опытный механик перечислил все возможные причины, и рассказал, как можно исправить каждую из них.

5 причин отсутствует искра на ВАЗ 2114

Проблема отсутствия искры в автомобиле Самара 2 может возникнуть по следующим причинам:

  • Поломки в топливной системе автомобиля – в эту группу неисправностей входят неисправности, в результате которых топливо перестает поступать в мотор, подается неправильно, либо возникают ошибки качества топливной смеси.
  • Возникновение проблем по электрочасти авто – к этому разряду неисправностей относят проблемы, связанные с различными электрическими компонентами транспортного средства.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе

Помимо вышеназванных групп неисправностей, искра на авто может пропасть из-за «стуканувшего» двигателя, обрыва ремня газораспределительного механизма, и выхода из строя клапанов мотора. В данном случае, для починки транспортного средства потребуется дорогостоящий ремонт. Но эти причины встречаются достаточно редко.

Причина #1 Свечи зажигания

При возникновении такой неисправности как нет искры на ВАЗ 2114, следует проверить состояние .
Чтобы проверить свечи потребуется:

  1. Проверить искру – для этого нужно извлечь свечу зажигания, подсоединить ее к проводу, а затем поднести к крышке головки блока цилиндров. При запуске мотора на исправной свече должна появиться хорошо заметная искра;
  2. Использовать тестер свечей зажигания – при использовании прибора, свеча устанавливается в специальный разъем, затем накрывается колпаком сверху.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе После нужно нажимать на курок – если электроды подают искру, и загорается индикатор, установленный на приборе, значит, свеча исправна.
  3. Визуальный осмотр свечей – черные от нагара элементы плохо пропускают искру, свечи, покрытые красным налетом, дают ненаправленную искру, из-за чего возможны пропуски зажигания.

Если у вас под рукой нет нужного оборудования, вы можете установить заведомо исправную свечу – если искра вернулась, значит проблема заключалась именно в этом элементе.


При этом, следует помнить, что редко когда из-за свечей пропадает искра сразу в четырех цилиндрах мотора. Поэтому если нет искры во 2 и 3 цилиндре или в 1 и 4 на ВАЗ 2114, причина проблемы может скрываться в том числе и в высоковольтных проводах.

Причина #2 Свечные провода


Чтобы узнать, почему нет искры на ВАЗ-2114, также нужно проверить . При неисправности высоковольтных проводов, электричество не доходит до свечи полностью, либо поступает к ней в ограниченном количестве.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе Из-за этого генерируется плохая искра, которой недостаточно для запуска зажигания.
Такие проблемы могут происходить по следующим причинам:

  • Повреждение токопроводящей жилы, по которой передается импульс на свечу;
  • Повреждение изоляции, что приводит к утечке электричества, то есть, ток бьет в сторону;
  • Повышенное сопротивление, превышающее допустимые значения;

Проверка высоковольтных проводов проводится следующим образом:

  1. Визуальный осмотр. Перед проведением дальнейшей диагностики, нужно осмотреть свечные провода на наличие трещин, переломов и т.д.
  2. Проверить провода с помощью мультиметра.

Для проверки мультиметром потребуется:

  1. Перевести прибор в режим омметра;
  2. Снять провод со свечи первого цилиндра, а также с катушки зажигания;
  3. Выполнить подключение электродов мультиметра к концам свечного провода.

При исправных проводах, сопротивление будет варьироваться от 3,5 до 10 кОм.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе
Точные данные указываются на изоляции самих высоковольтных проводов. Кроме того, следует проверить каждый провод – разброс показателей сопротивления не должен превышать 2-4 кОма.

При большом разбросе следует менять весь комплект свечных проводов.

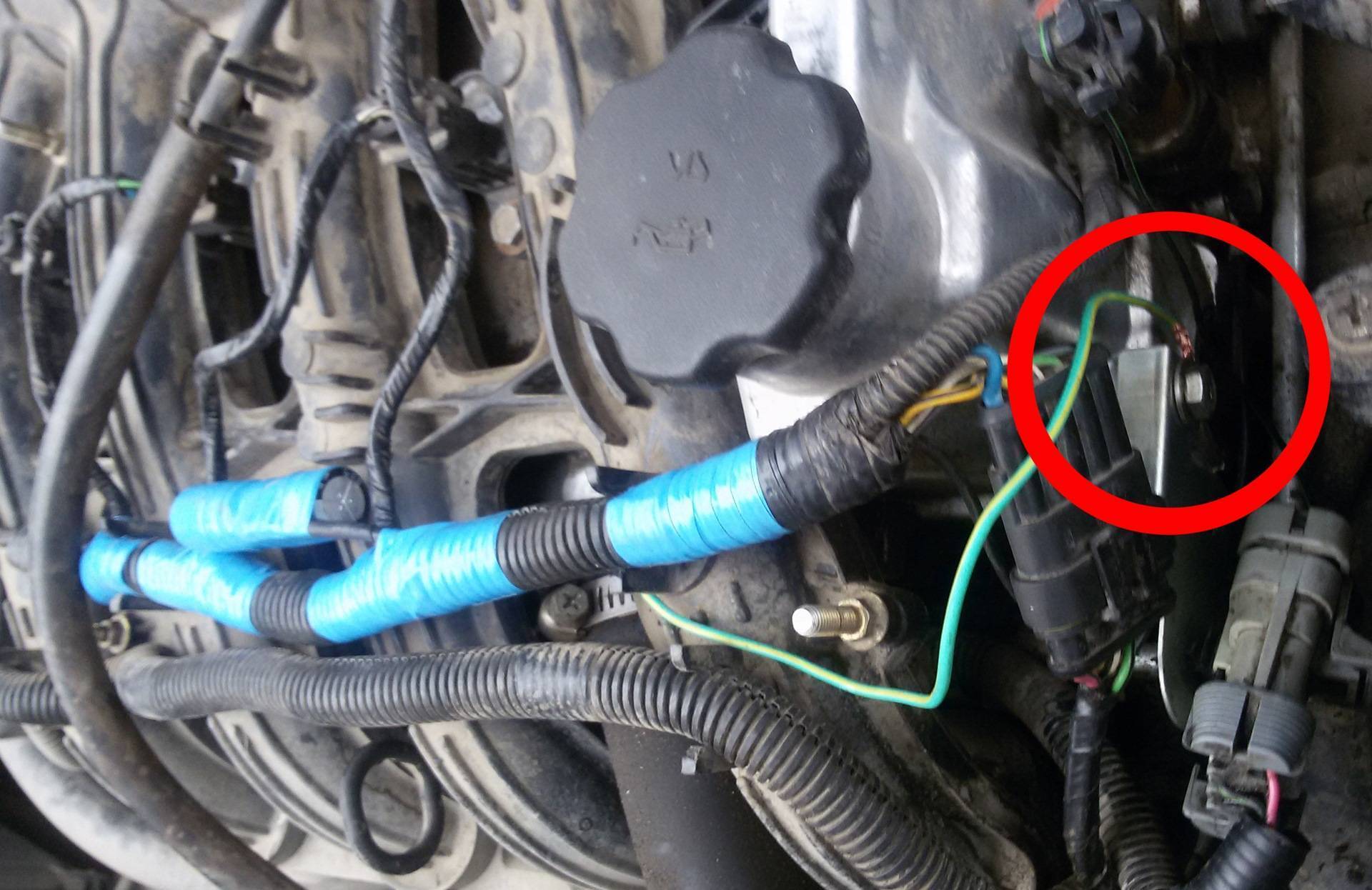

Причина #3 ДПКВ


Также одной из причин такой проблемы как, пропала искра на ВАЗ 2114 с инжекторым 8-ми клапанным двигателем, является . При возникновении поломки, на приборной панели авто загорается чек и отобразится ошибка P0335.
ДПКВ на ВАЗ 2114 может выйти из строя по следующим причинам:

  • Механические повреждения устройства;
  • Обрыв или замыкание обмотки датчика положения коленвала;
  • Загрязнение датчика

Если пропадает искра, то следует проверить датчик положения коленвала. Для проверки ДПКВ следует воспользоваться мультиметром. С помощью прибора можно измерить сопротивление и напряжение. Чтобы измерить сопротивление потребуется:

  1. Перевести мультиметр в режим омметра;
  2. Подключить контакты тестера к концам обмотки, которая выводится на поверхность корпуса ДПКВ;
  3. Если датчик положения коленвала исправен, мультиметр будет показывать сопротивление от 500 до 700 Ом.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе

Чтобы провести проверку напряжения, потребуется:

  1. Перевести тестер в режим измерения переменного напряжения;
  2. Подключить контакты к концам обмотки;
  3. Затем нужно провести по корпусу датчика металлическим предметом;
  4. Если ДПКВ исправен, то он определит нахождение поблизости металла, и мультиметр покажет увеличение напряжение. В противном случае весь узел подлежит замене.

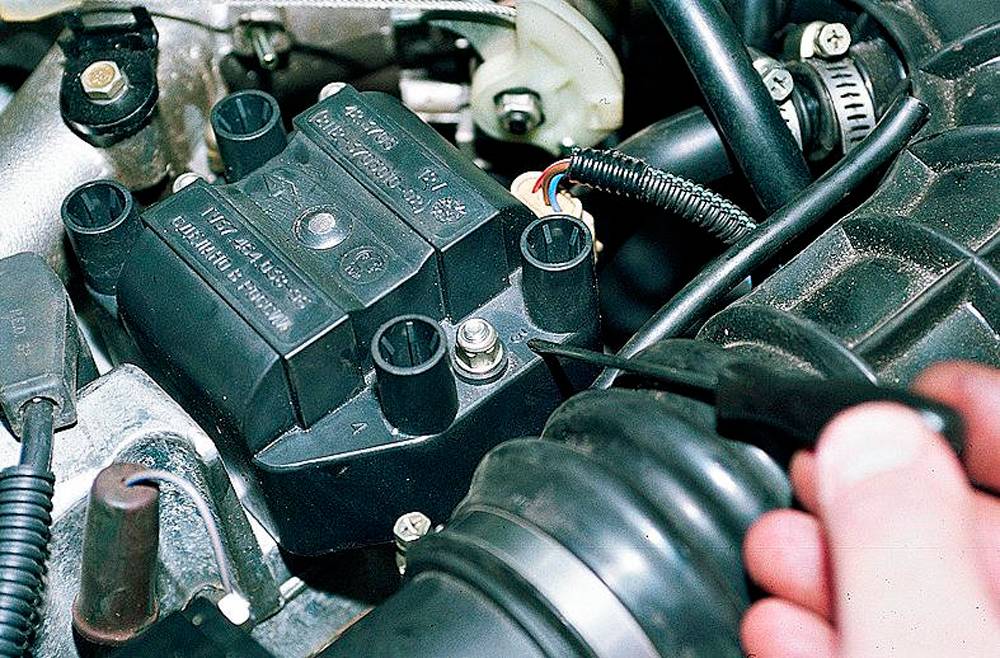

Причина #4 – Модуль зажигания

Чтобы найти причину проблемы отсутствия искры на ВАЗ 2114 с инжекторным мотором, нужно . Для этого также потребуется воспользоваться мультиметром:

  1. Прибор переводится в режим омметра;
  2. Сопротивление измеряется между 1 и 4, 2 и 3 выводами;
  3. Если модуль зажигания исправен, мультиметр будет показывать сопротивление от 4 до 7 кОм.

Также проверяют боковой трехконтактный разъем. При проверке исправного модуля зажигания, между крайними выводами сопротивление будет равно значению 1,5 Ома.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе Также можно проверить сопротивление между центральными выводом и корпусом модуля – если мультиметр показывает обрыв, значит, все в порядке.

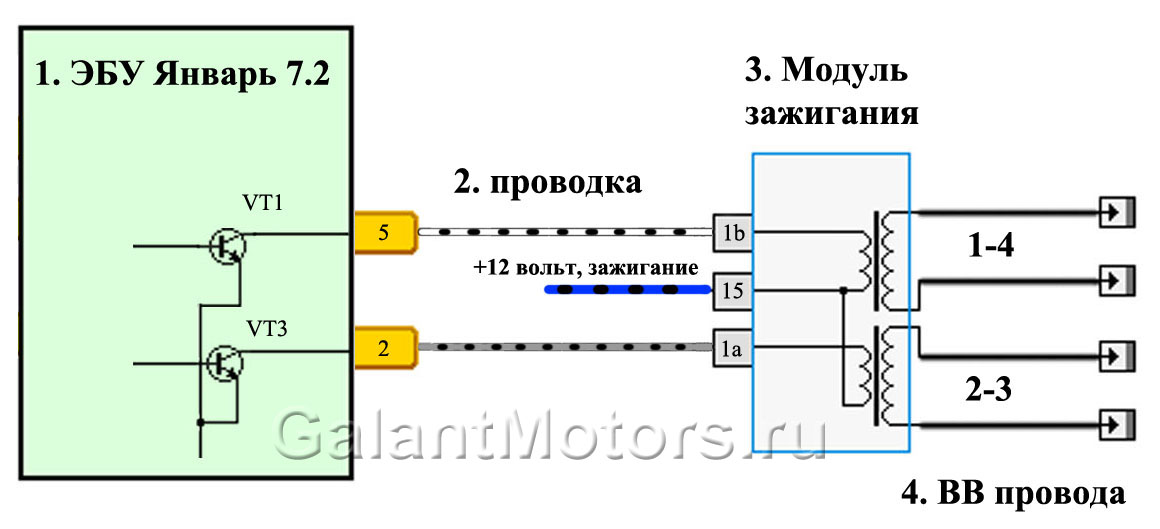

Причина #5 – Провод от ЭБУ к модулю зажигания

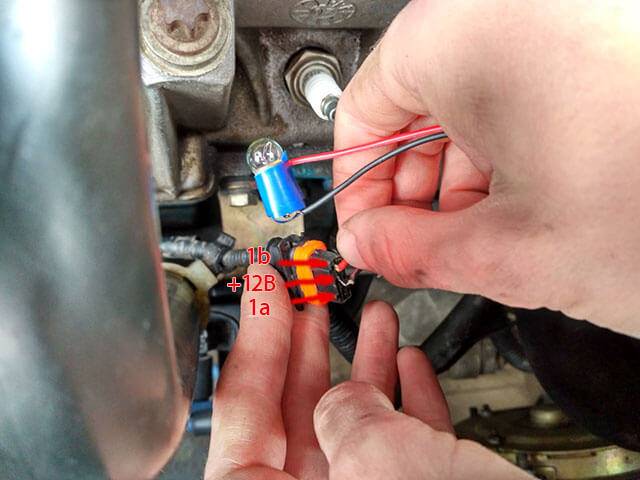

к модулю зажигания проверяется при помощи контрольной лампы (в устройстве может использоваться как лампа накаливания на 1-2 Вт, так и светодиод с сопротивлением 500-700 Ом):

  1. К выводам контакта от катушки подключают лампу (выводы фишки обозначаются следующим образом: крайние 1а и 1b, центральный постоянный +12В). Выводы лампы подключаются к крайнему и центральному контакту фишки кабеля;
  2. Затем включается зажигание авто, при этом, лампа не должна загораться;
  3. После потребуется немного покрутить стартером – при исправном кабеле, лампочка должна мигать.

Аналогичные действия выполняются и при проверке второго крайнего контакта фишки провода ЭБУ.


Если лампа горит без прокрутки стартера, значит произошло замыкание на массу, или пробой ключа.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе Если при прокрутке стартера не мигает лампочка, значит, произошел обрыв провода, или произошла поломка контроллера.

Причина #5 – Прогар транзисторов в ЭБУ

Пропажа искры на инжекторах ВАЗ 2110, 2112, 2114, 2115

Если в вашем автомобиле работает топливный насос и смесь поступает в цилиндр, но двигатель не заводится — то, скорее всего, причина в отсутствии искры на свечах. Для более точной диагностики неполадки необходимо проверить всю электрическую схему на предмет поступления электрического тока. Разрядник наилучшим образом подойдет для этих целей. Если пропала искра на ВАЗ 2115 инжектор, и вы пытаетесь проверить на каком цилиндре она отсутствует с помощью размещения провода неподалеку от массы, то это может привести к поломке зажигания вследствие возникновения повышенных токов. Также это может привести к получению электротравм при наличии повреждений на изоляции.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе
Довольно часто, если пропала искра на ВАЗ 2114 инжектор, многие прибегают к проверке свеч с помощью их прикладывания к корпусу мотора и запитке от высоковольтного кабеля. Такой способ чреват возникновением повышенных токов самоиндукции и перегоранию модуля зажигания. Разрядник же позволит не только избежать этих проблем, но и станет единственным возможным вариантом диагностики на автомобилях, где происходит одновременное снабжение электричеством двух свечей.

Если пропала искра на ВАЗ 2112 инжектор 16 клапанов, то диагностировать поломку можно с помощью разрядника, изготовленного собственными руками. На чертеже представлена схема проверки наличия искры одновременно для 4-х проводников,

а фотография демонстрирует устройство для проверки 2-ух проводов.

Установив свечи в разрядник, надо включить зажигание и наблюдать за возникновением электрической дуги. Если она появляется только на одной из двух свечей при распределении тока одновременно на 2 свечи — это свидетельствует о пробивании проводников или обмоток модуля зажигания на массу.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе При отсутствии искры одновременно на двух свечах, искать причину следует в неисправности контроллера или обмотки зажигания. Вполне возможно, что это вызвано и обрывом проводов. Для определения целостности всех электрических кабелей измеряют их сопротивление — как правило, оно должно быть идентичным во всех проводах одной электрической схемы.
Проверяют исправность катушек с помощью диагностики контроллера на предмет возникновения ошибок. Если же модуль не поддается проверке, то его лучше просто поменять на новый (или б/у, но исправный) и повторить проверку еще раз. В случае, когда все равно нет искры на ВАЗ 2110 инжектор 8 клапанов, нужно диагностировать контролер и электропроводку, соединяющую его с катушкой. Если ток отсутствует во всех кабелях — надо проверить питание катушки и наличие минуса. Если провода окажутся исправными, то необходимо проверить работоспособность датчика, отвечающего за расположение коленвала. Это необходимо делать следующим образом. Выключаем зажигание, топливный насос перестает работать.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе Теперь, если мы начнем проворачивать коленчатый вал и насос включается, то значит датчик в рабочем состоянии. Однако следует помнить, что некоторые модели контроллеров включают насос лишь при достижении определенного значения оборотов коленвала.
Если пропала искра на ВАЗ 2110 инжектор вследствие неисправности контроллера, то в большинстве случаев это вызвано пробоем транзистора. По этой причине также выходят из строя и модули. В случае, если модуль в компаунде, контроллер подлежит ремонту. Для его осуществления достаточно начальных навыков в электрике и умения владеть паяльником, поэтому его можно проводить самостоятельно.
Датчик ломается очень редко, и если нет искры в ВАЗ 2114 инжектор — то, скорее всего, просто разорван контакт в питании датчика. Это может быть вызвано попаданием грязи, масла или неправильной укладки электропроводки после проведенного ремонта. Если после прочистки всех соединительных элементов проблема не исчезла, приступают к более конкретизированной диагностике.Как проверить искру на инжекторе: Как проверить искру на инжекторном двигателе
