Как проверить гидрокомпенсаторы ваз 2112: Стучат гидрокомпенсаторы ВАЗ 2112: причины и решение проблемы

Замена гидрокомпенсаторов на ваз 2112 16 клапанов

Содержание

• 1 Что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов?
• 2 Устройство
• 3 Виды стуков
• 4 Проверка гидрокомпенсаторов

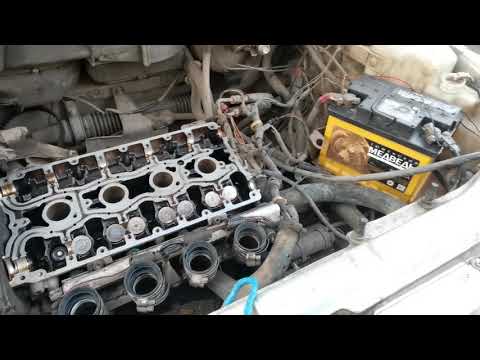

• 5 Замена
  • 5.1 Рекомендуем прочитать:
  • 5.2 Похожие статьи

Что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов?

Немногие водители знают, что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов. Это довольно распространенная ситуация. Но, большинство людей не знают причин таких явлений и пугаются их. На самом деле, это может оказаться вполне рядовым явлением, и не должно вызывать беспокойства. В зависимости от особенностей стука, можно сделать вывод об его природе и опасности для двигателя. Некоторые виды стука являются вполне безобидными. Ездить с ними можно, но эта проблема может потянуть за собой другие. Поэтому, все же лучше устранять причину сразу. Тем более, что в большей части случаев это не требует особых затрат.

Устройство

Что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов? Перед тем, как отвечать на этот вопрос, необходимо разобраться в строении гидрокомпенсатора, который механики часто сокращают до ”гидрика”. Именно из особенностей его строения вытекает причина некоторых стуков.

Сам гидрокомпенсатор состоит из цилиндрического поршня, который днищем воспринимает усилие от толкателя распредвала. Внутри него расположен плунжер. С его помощью передается усилие с распредвала на шток клапана. На своем посадочном месте плунжер движется достаточно свободно. Это необходимо для обеспечения теплового зазора. При работе двигателя кулачок распредвала толкает поршень, который через плунжер открывает клапан. Регулировка теплового зазора происходит при помощи масла, подаваемого в головку под давлением. Соответственно регулировка происходит, путем изменения давления. Для избегания утечки масла из ”гидриков” во время стоянки, используется шариковый клапан.

Виды стуков

Со строением разобрались, теперь рассмотрим причины стуков и их разновидности. Ведь стучать может по-разному и некоторые из звуков вполне безобидны:

1. Стук появляется при запуске, но почти сразу пропадает. Это рядовое явление, характерное для ”гидриков”. Возникает он, из-за оставшихся открытыми шариковых клапанов, масло постепенно из них вытекает. В процессе работы двигателя количество масла восстанавливается. Собственно тут ничего делать не нужно. Это нормальный технический процесс;
2. Стук слышен постоянно, но исчезает при повышении оборотов. Такая проблема может возникать при неисправности шарикового клапана, а также при загрязнении детали некачественным маслом;
3. Стук возникает только на горячем двигателе, в случае повышенного износа ”гидрика”. На холодную стука может не быть;
4. Если, стук слышен только на высоких оборотах, а на маленьких его нет, то причина в масле. Проверьте уровень масла и его состояние. В случае, когда уровень выше обычного, коленвал при работе взбивает масло, и в нем образуется своеобразная пена. Она попадает через маслозаборник в ГБЦ и соответственно в гидрокомпенсатор, работа которого нарушается. При слишком малом уровне смазки она просто не доходит до ”гидриков”. В обоих случаях будет слышен стук.

Что делать? Самой частой причиной стука является недостаток масла. Возможно, после добавления свежей порции смазки, ваш автомобиль перестанет тарахтеть. Также можно выявить стучащий ”гидрик” и прочистить его. Если все это не помогает, то следует заменить неисправную деталь.

Проверка гидрокомпенсаторов

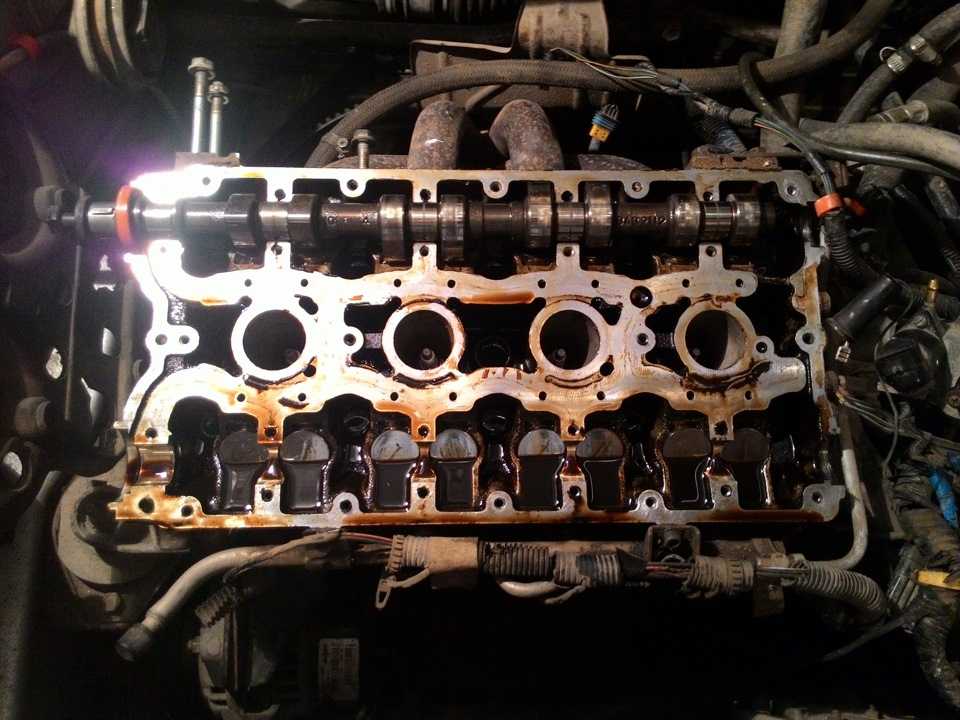

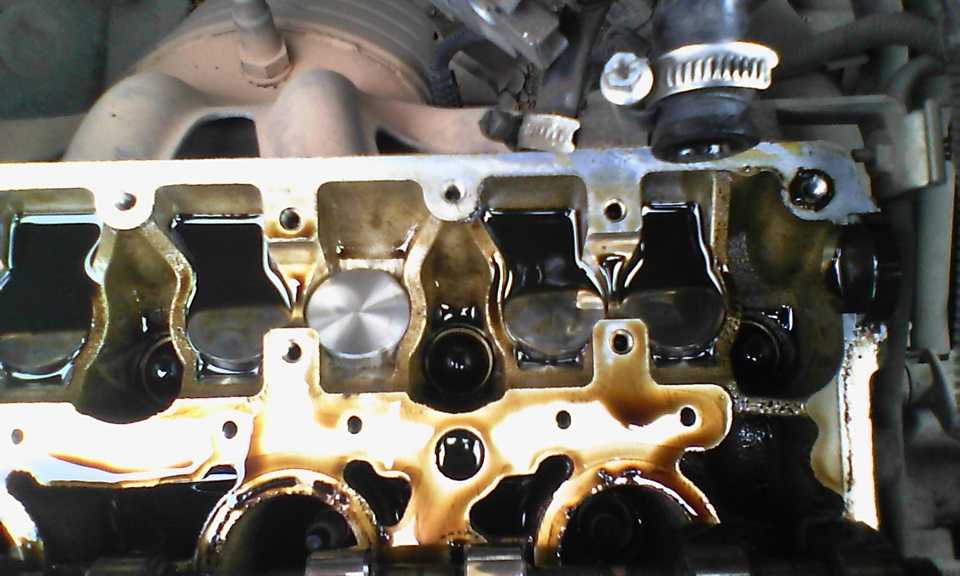

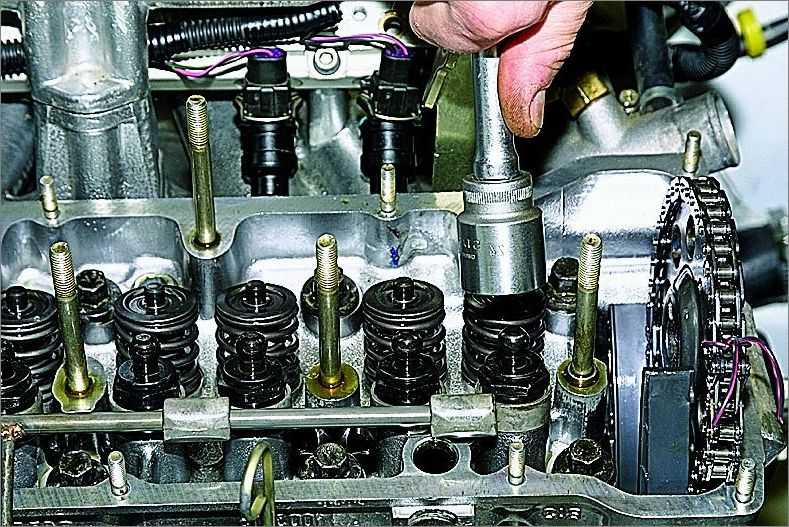

Чтобы выявить проблемную деталь, необходимо снять клапанную крышку. Таким образом, вы получите доступ к ”гидрикам”. После чего двигатель за коленвал доводится до положения, когда кулачки не воздействуют на компенсаторы. Далее простым бруском по очереди надавливают на гидрокомпенсаторы. Исправный поршень должен под большим усилием подаваться вниз. Если, он не шевелится, то причина в заклинившем плунжере. При проблемах с нехваткой масла поршень уйдет вниз почти без сопротивления. В последнем случае его можно снять и попробовать вычистить.

Замена

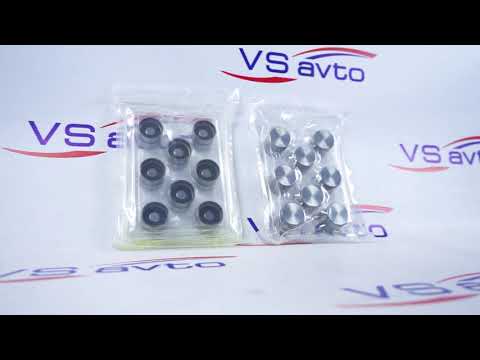

Опытные автолюбители советуют менять гидрокомпенсаторы комплектом. Износ у них примерно одинаковый. Поэтому, при отказе одного, вскоре выйдет из строя и другой. Для замены ”гидриков” вам придется снять распредвалы, а также некоторые другие части двигателя. В принципе работа несложная, и не занимает много времени. Производить ее следует только на полностью остывшем двигателе.

Для большей надежности нужно заодно поменять моторное масло. При первом пуске двигателя не пугайтесь, вы можете услышать все тот же стук. Он закончится спустя полминуты, как только в гидрокомпенсатор наберется нужное количество масла. При правильной замене мотор будет работать тихо длительное время.

Заключение. Двигатель на «двенашке» обладает большим количеством плюсов, он достаточно оборотист, и вместе с тем не прожорлив. Но, у него есть один недостаток, стук клапанов. Поэтому, начинающие водители часто спрашивают, что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов. Перед ответом на этот вопрос, необходимо выяснить точную причину такого явления. После чего, ее можно будет устранить.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Похожие статьи

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Похожие публикации

На этом веб-сайте используются файлы cookie, чтобы он мог лучше работать для вас. Закрыв этот баннер, прокручивая эту страницу, вы соглашаетесь на использование файлов cookie. Принять Подробнее

Как проверить гидрокомпенсаторы на работоспособность, их неисправности

Гидрокомпенсаторы выполняют работу по устранению зазоров, которые образуются в приводе. Когда в них попадает воздух, вода либо другие виды загрязнений, возникает стук в клапанах во время работы силового агрегата. Для устранения этого неприятного эффекта необходимо произвести его промывку. Как проделать эту процедуру, далее в этой статье мы и расскажем

Изначально удостоверьтесь в том, что причиной перебоев и неприятных шумов являются именно гидрокомпенсаторы. Для этого запустите двигатель и прислушайтесь. Должен появиться шум, который только будет усиливаться с изменением частоты вращения коленчатого вала. Запомните, что в случае отсутствия этих признаков причина стука заключается уже не в двигателе.

Подготовка к процессу промывки гидрокомпенсаторов

Как же проверить и промыть гидрокомпенсаторы, не обращаясь к помощи квалифицированных мастеров автомобильного сервиса? Особенно если Ваш автомобиль достаточно немолод и заводская гарантия уже давно вышла, в противном случае это посчитается вмешательством в целостную работу силового агрегата автомобиля и тогда не выйдет никакой компенсации. Повозиться, конечно, придётся. Но если соблюдать пошаговые инструкции и следовать советам, то это станет вполне исполнимым делом. Итак, начнём?

Этот достаточно неприятный эффект вполне устраняется путём промывки гидрокомпенсаторов с соблюдением чёткого порядка действий. Во-первых, Вам необходимо убедиться в том, что источником этих неприятных шумов и частых перебоев являются именно гидрокомпенсаторы. Достаточно лишь запустить двигатель и прислушаться к нему. Сразу после того, как Вы запустили силовой агрегат, можно услышать усиливающийся шум, который возникает при изменении частоты вращения коленчатого вала.

Если указанные признаки отсутствуют, значит причину стука искать нужно не в двигателе. Если же всё подтвердилось, тогда откройте капот, зафиксируйте его и произведите отсоединение воздушного фильтра и крышки блока цилиндров. Кроме всего этого, необходимо снять также и оси коромысел, на которых и располагаются гидрокомпенсаторы, которые вышли из строя. Аккуратно извлеките их из гнёзд, в которых они находятся. Перед тем как начинать самостоятельную промывку гидрокомпенсатора, нужно подготовить три ёмкости одинакового объёма, примерно вмещающих около пяти литров.

Перед проведением подобных процедур автомобиль следует оставить в гараже хотя бы на сутки, чтобы дать максимально стечь с гидрокомпенсаторов всему маслу. Работы лучше проводить в закрытом помещении без ветра и пыли. И, конечно же, соблюдайте технику безопасности! Откройте капот и зафиксируйте его. Если крепление слабовато, что присуще автомобилям, которые уже давно в употреблении, потребуется дополнительная распорка-фиксатор, чтобы не упала крышка капота в самый неподходящий момент. Обесточьте автомобиль, сняв массу с аккумуляторной батареи. Затем получите свободный доступ непосредственно к самим гидрокомпенсаторам. На различных марках и моделях это достигается, как правило, по-разному, но уж точно разбирать половину автомобиля не придётся.

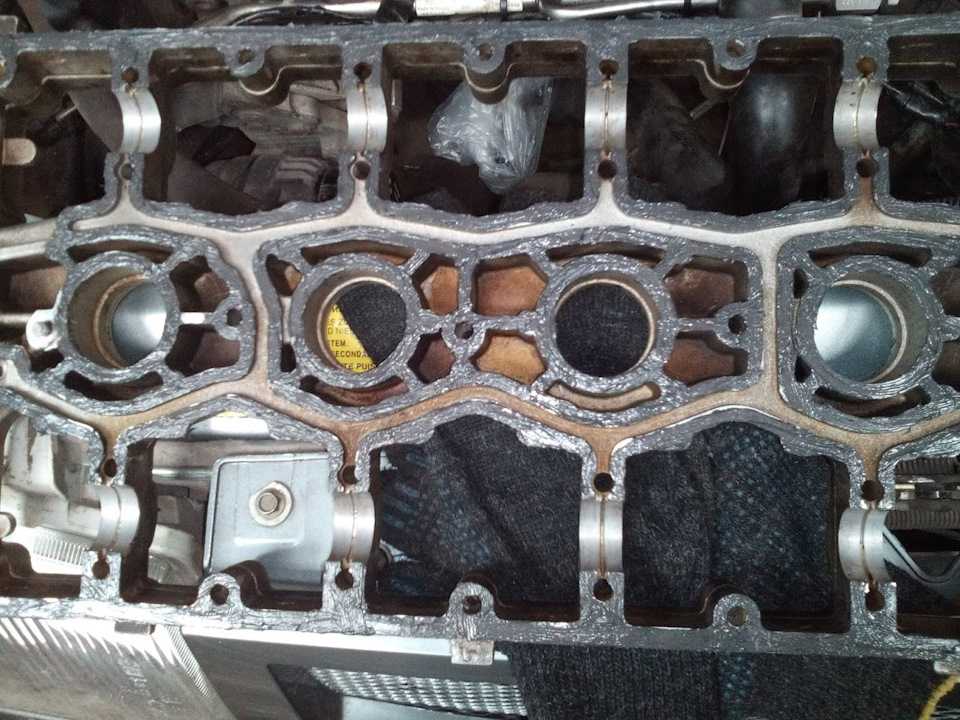

Главное, снимите воздушный фильтр и крышку блока цилиндров. На некоторых моделях, например, нужно будет снять ремень генератора и повернуть генератор в сторону радиатора для получения доступа к болту крепления. Также нужно демонтировать и убрать в сторону всё, что мешает доступу: провода и подводящие шланги.

Прежде чем начинать промывку гидрокомпенсаторов, нужно убедиться в их работоспособности. В противном случае придётся промыть нефункционирующую запчасть, а после ещё и менять её на новую. Выходит просто лишняя двойная работа. Проверка гидрокомпенсаторов осуществляется достаточно просто, народным методом. На каждый гидрокомпенсатор следует надавить с определённым усилием. Если он легко утапливается внутрь с минимальными усилиями, тогда он скорее всего сломан. Значит промывать его нет никакой необходимости, а следует просто поменять на новый. Все остальные можете с чистой совестью промывать.

Процесс промывки гидрокомпенсаторов

1) Снимите оси коромысел.

2) Гидрокомпенсаторы из гнёзд извлеките максимально аккуратно.

3) Подготовьте ёмкости для погружения компенсаторов. Они должны быть достаточно глубоки, чтобы компенсаторы полностью погружались в наполнитель.

4) А чем же их промывать? Многие делают это обычным 92-ым бензином, дизельным топливом либо керосином. Здесь играет важную роль качество самой промывки. Наполните подготовленные ёмкости.

5) Каждый гидрокомпенсатор окуните в первую ёмкость с бензином и прочистите.

6) Далее окуните в промывочную жидкость, но не до конца, подожмите шарик клапана. Подвигайте плунжер, пока его ход не будет достаточно лёгок.

7) Всю вышеописанную процедуру повторите и в ёмкости номер два, окончательно промыв гидрокомпенсатор в более прозрачной жидкости для промывки.

8) В последней ёмкости промытый гидрокомпенсатор наполните бензином, либо любой другой промывочной жидкостью, удерживая шар клапана в нажатом положении.

9) Извлеките деталь и проверьте плунжер.

10) Проведите эту процедуру со всеми гидрокомпенсаторами, тщательно их промывая и проверяя, но плунжеры должны оставаться в неподвижном состоянии. После соберите всё в обратной последовательности. Затяните и подключите питание, шланги и провода.

11) Заведите двигатель и оставьте его поработать некоторое время на холостых оборотах.

Инструменты для промывки гидрокомпенсаторов

Для осуществления процесса промывки гидрокомпенсаторов Вам понадобятся: рассухариватель, пинцет, а также три емкости для промывочного топлива вместимостью примерно 5 литров каждая, отрезок закаленной проволоки диаметром 0,5 мм и длиной примерно 10 см.

На этом наша статья о том, как проверить и промыть гидрокомпенсаторы своими руками, может считаться оконченной. Что должно случиться после того, как Вы провели эту процедуру? Во-первых, должно пройти это неприятное постукивание при работе силового агрегата во время холодного запуска. Во-вторых, промытые и исправно работающие гидрокомпенсаторы, сами клапаны и двигатель смогут вдохнуть свежего воздуха, а автомобиль заработает более стабильно и равномерно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Повышенная шумность двигателя может свидетельствовать о наличии серьёзных неисправностей, которые могут привести к полной неработоспособности агрегата.

Стук гидрокомпенсаторов на холодную, не относится к такой категории, но если эта деталь не отрегулирована, то двигатель будет потреблять большее количество топлива, развивать меньшую мощность и комфортность управления машиной резко снизится. Также увеличится износ поршневой группы из-за неправильно выбранных зазоров в системе газораспределительного механизма.

В этой статье будет подробно рассказано о том, как убрать стук гидрокомпенсаторов, а также как сделать эту работу качественно и с минимальными временными и финансовыми затратами.

Гидрокомпенсаторы и их работа

Чтобы гидрокомпенсаторы работали стабильно, им потребуется постоянная подача масла. Для этого в головке блока есть канал с шариком (клапаном), который не дает маслу сливаться после того, как мотор будет остановлен. Аналогичный клапан есть и в нижней части подшипника, по которым и подводится масло к шейке клапанов для смазки.

Рекомендованное масло для мотора автомобиля ВАЗ 2112

Сразу следует отметить, что эти детали чувствительны к качеству масла. Если в нем будут какие-то примеси, то из строя на протяжении короткого времени выйдет плунжерная пара гидрокомпенсатора. Это отразится на работе мотора. Появится шум и интенсивно будут изнашиваться кулачки распредвала. Если гидроконденсатор вышел из строя, то его ремонтировать нельзя. Он только меняется на новый.

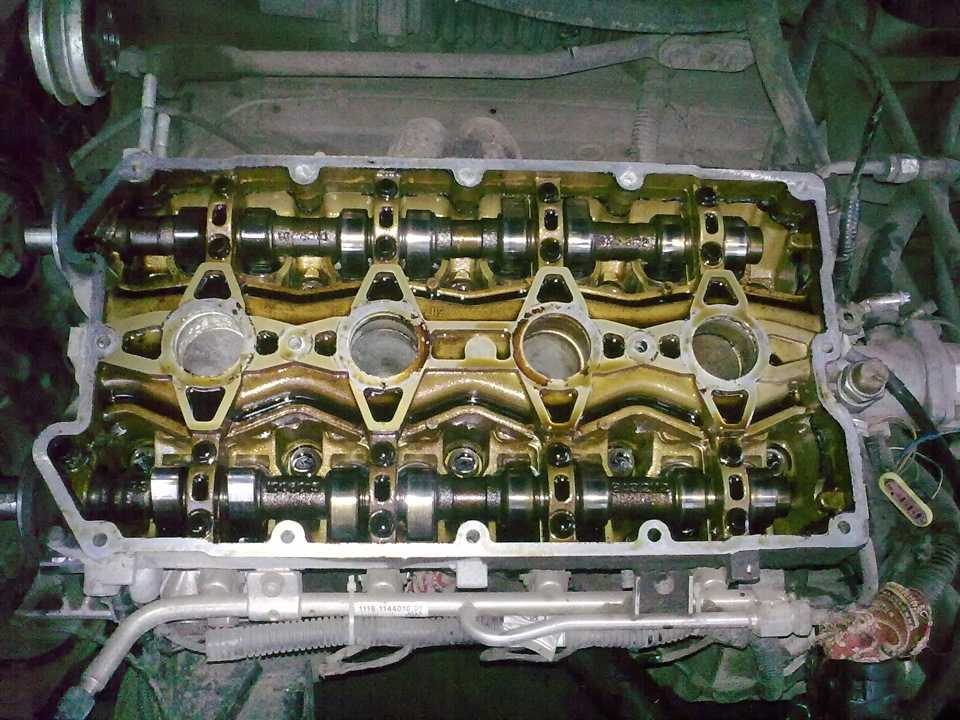

Гидрокомпенсаторы в головке блока цилиндров

Когда стук в моторе будет слышен постоянно, то следует выявить причину его появления. Для этого надо придерживаться правил, приведенных ниже.

Гидрокомпенсаторы всегда проверяют при замене клапанов!

Какой гидрокомпенсатор стучит: определение

Чтобы определить, какой из гидрокомпенсаторов стучит, надо на него нажать отверткой. Если состояние толкателя нормальное, то он должен прижиматься с усилием. Когда прилагаемое усилие будет невелико, то такую деталь следует заменить. Подробнее о замене гидрокомпенсаторов мы уже писали в материале: замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками.

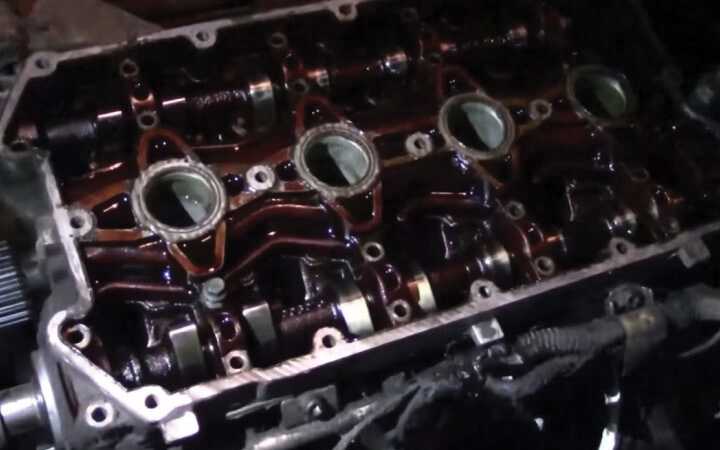

Блок головки цилиндров. Определение, какой из гидрокомпенсаторов вышел из строя

Устранить шум можно также при незначительном повороте клапана или прижимной пружины вокруг оси.

Для этого следует заглушить мотор и произвести такие действия:

1. Повернуть коленвал так, чтобы клапан, который стучит, начал немного открываться.
2. Повернуть немного пружину (клапан при этом тоже провернется).
3. Запустить мотор.

Если стук не прекратиться, то следует процедуру повторить. Когда и это не поможет, надо проверить зазор между втулками и стержнями клапанов. Также следует проверить и состояние самой пружины.

Приспособление

Фонендоскоп при помощи которого можно выявить неисправный гидрокомпенсатор

Также определить, какой из гидрокомпенсаторов стучит, можно при помощи фонендоскопа. Его следует приложить к головке блока цилиндров в месте расположения каждого из компенсаторов. В том месте, где деталь вышла из строя, будет слышен звук, напоминающий клапанный стук.

Причины стука гидрокомпенсаторов

Устройство гидрокомпенсатора

Гидрокомпенсаторы стучат из-за неправильного функционирования, когда в них не создается нужное давление масла. Это может происходить по разным причинам:

Гидрокомпенсаторы стучат из-за неправильного функционирования, когда в них не создается нужное давление масла.

• износ плунжерной пары;
• заклинивание гидрокомпенсатора в сжатом состоянии из-за нагоревшего масла;
• загрязнение окалиной, накипью, хлопьями сгоревшего масла, другими посторонними предметами масляного канала, как в самом гидрокомпенсаторе, так и перед ним;
• попадание инородного тела под шариковый клапан.

Диагностика гидрокомпенсатора

Иногда возникает ситуация, когда гидрокомпенсаторы стучат на холодную.

Причины такой проблемы могут заключаться в следующем:

Несоответствие марки масла рекомендованной, часто бывает причиной стука гидрокомпенсаторов на холодную.

• несоответствие вязкости масла рекомендованной;
• неисправность редукционного клапана;
• износившийся, либо неисправный гидрокомпенсатор;
• не замененный вовремя либо засорившийся масляный фильтр;
• низкий уровень масла в двигателе;
• попадание иной жидкости в масло;
• несвоевременная замена масла.

Также достаточно распространена проблема, если гидрокомпенсаторы стучат на горячую. Это происходит из-за следующих факторов:

• несоответствие типа масла текущему сезону, так как в летнее время зимнее масло становится более жидким;
• неисправность гидрокомпенсатора, его повреждение, износ;
• отсутствие нужного давления в масляной системе из-за забитого фильтра, масляного насоса или неисправного редукционного клапана.

Стук гидрокомпенсаторов: причины

Чтобы понять, как избавиться от стука гидрокомпенсаторов, необходимо хорошо представлять принцип работы этих деталей. Тепловое расширение металла в результате нагрева стало причиной изобретения этого вида механизма.

В автомобилях старого образца вместо гидрокомпенсаторов устанавливались регулировочные болты, с помощью которых производилась ручная настройка теплового зазора. Такой метод устранения повышенных зазоров в системе газораспределительного механизма требовал от владельца машины значительных затрат времени и денег, ведь необходимость в ручной регулировке возникала каждый раз, когда авто проходило 10 – 15 тыс. км.

В современных автомобилях эта функция полностью автоматизирована с помощью небольших вставок между коромыслами и штоком клапана. Принцип работы этой детали довольно прост:

1. Масло из системы смазки поступает внутрь цилиндрического конуса компенсатора под давлением, когда кулачёк распредвала не оказывает давление. Внутри детали имеется плунжерная пара, с помощью которой регулируется наполнение внутренней полости маслом до момента, когда нажимная часть механизма выдвинется на расстояние, которое полностью компенсирует имеющийся зазор между деталью и штоком клапана.
2. В момент, когда распредвал проворачивается на необходимый для начала давления на клапан угол, подача масла перекрывается и учитывая тот факт, что масло является практически несжимаемой жидкостью, компенсатор сохраняет необходимую длину и передаёт без задержки усилие от распредвала на шток клапана.
3. После того, как клапан вернётся в закрытое положения весь цикл работы гидрокомпенсатора повторяется вновь.

Кликните по картинке для увеличения

Учитывая тот факт, что внутренний объём заполненный маслом может изменяться в зависимости от величины зазора, удаётся полностью избежать задержки открытия клапана и как результат повышенной шумности газораспределительного механизма.

К сожалению, гидрокомпенсаторы, как и любая деталь автомобиля, может выйти из строя. Неисправность этой детали неминуемо приведёт к образованию характерного стука во время работы двигателя. Наиболее часто шум гидрокомпенсаторов вызывается следующими причинами:

• Износ.
• Заводской брак.
• Заклинивание внутреннего клапана.
• Воздух во внутренней полости детали.
• Засорение клапанного механизма.

Износу подвергаются все детали автомобиля, в том числе и гидрокомпенсаторы. Поэтому, если машине уже много лет, возможно, потребуется полная замена всех элементов.

Заводской брак встречается не часто, но возникает такая неисправность в первые месяцы эксплуатации авто. В случае выявления этой причины неработоспособности гидрокомпенсаторов ремонт, как правило, осуществляется за счёт производителя.

Заклинивание внутреннего клапана может случиться, если применяются некачественное масло или была произведена установка несертифицированных деталей. Устранить такую неисправность можно заменой деталей или их прочисткой.

Воздух во внутреннюю полость гидрокомпенсатора может попасть, если масло в картере двигателя находится на слишком низком уровне. Также такая неприятность может ожидать водителя, если масляная магистраль, по которой осуществляется подача масла, забита различными отложениями.

Если гидрики стучат, то для устранения неисправности не обязательно обращаться в специализированные мастерские. Полностью избавиться от шума гидрокомпенсаторов можно самостоятельно, при наличии минимальных знаний и навыков ремонта и обслуживания двигателей внутреннего сгорания.

Видео:

После того как причины и последствия возникновения шума понятны можно приступать к устранению неполадки.

Методы устранения повышенной шумности гидрокомпенсаторов

Существует несколько эффективных способов, с помощью которых можно устранить стук гидрокомпенсаторов. Одним из самых бюджетных вариантов является прочистка этих деталей.

Для выполнения этой операции необходимо:

1. Снять клапанную крышку двигателя.
2. Удалить оси коромысел.
3. Извлечь гидрокомпенсаторы.
4. Почистить детали снаружи щёткой из ненатуральной щетины.
5. Поместить поочерёдно каждую деталь в ёмкость с керосином и несколько раз проволокой нажать на шариковый клапан и плунжер.
6. На следующем этапе гидрокомпенсаторы помещают во вторую ёмкость с чистым керосином, предварительно полностью удалив жидкость, оставшуюся от предыдущей промывки.
7. На третьем этапе необходимо проверить работоспособность гидрокомпенсаторов путём набора в них промывочной жидкости. После чего деталь держат в вертикальном положении, при этому плунжер должен смотреть вверх. Если нажать на плунжер пальцем, то он не должен перемещаться, а из внутренней полости гидрокомпенсатора не должна выделяться промывочная жидкость.

После проверки работоспособности детали устанавливаются обратно, и после установки коромысел и клапанной крышки производится тестовый запуск двигателя.

Несмотря на кажущуюся простоту восстановления работоспособности гидрокомпенсаторов таким образом, временные затраты на выполнения такой операции будут очень значительными.

В некоторых случаях возможно устранение без разбора повышенной шумности работы гидрокомпенсаторов.

Для того, чтобы выполнить очистку деталей без снятия их с двигателя необходимо:

• Снять впускной коллектор и залить в каждый цилиндр жидкость для раскоксовки.
• Прокрутить двигатель стартером.
• Снять клапанную крышку и облить гидрокомпенсаторы жидкостью для очистки карбюратора.
• Оставить автомобиль на 2 часа.
• Установить впускной коллектор и клапанную крышку.
• Запустить двигатель.

В течение нескольких минут необходимо продержать обороты двигателя на высоком уровне, пока из трубы выходит дым тёмного цвета. Если стук гидрокомпенсаторов на горячую не проявляется, то автомобиль можно эксплуатировать в обычном режиме.

Этот способ устранения неисправности является самым простым, но восстановить работоспособность гидрокомпенсаторов позволяет только при слабом загрязнении деталей. Если в двигателе не была произведена вовремя замена масла, то прочистить гидрокомпенсаторы можно только первым способом с использованием специальных жидкостей.

Присадки и жидкости для промывки гидрокомпенсаторов

Замена гидрокомпенсаторов в автомастерской обходится слишком дорого, поэтому многие автомобилисты, стараясь предотвратить образование опасных отложений в масляной магистрали двигателя, применяют специальные присадки.

Наиболее популярные и недорогие средства, применяемые с этой целью:

1. LIQUI MOLY

Стоп стук гидрокомпенсаторов Ликви Моли, отзывы о котором размещают даже авторитетные автомобильные издания.

Представляет собой высотехнологичную добавку в масло, которая значительно улучшает его смазывающую способность, очищает мельчайшие каналы гидрокомпенсаторов, устраняет масляные отложения на стенках магистрали.

Присадку можно использовать как для бензиновых двигателей, так и для дизельных агрегатов с турбонаддувом или без него.

Видео:

2. Хадо

Реставрационные присадки от известного украинского производителя автомобильных масел. Средства по своей эффективности не уступают присадке Ликви Моли.

3. Wagner  Windigo

Немецкая присадка для гидрокомпенсаторов.

Средство отлично справляется со своей функцией при использовании в двигателях, в которых уже имеются проблемы в работе этих деталей, а также служит хорошим профилактическим средством.

Видео:

Любая из перечисленных добавок позволяет обойтись без сложной и продолжительной очистки способом промывания деталей, конечно при условии, что гидрокомпенсаторы пригодны для дальнейшего использования. Если неисправность вызвана чрезмерным износом деталей, то необходимо приобрести и установить новые изделия.

Присадка Ликви Моли для гидрокомпенсаторов: стоит ли пользоваться

Присадка в масло Стоп шум гидрокомпенсаторов Ликви Моли

Если после замены масла гидрокомпенсаторы застучали, то можно использовать присадку Стоп-шум Liqui Moly.

Современный производитель Liqui Moly выпускает специальную присадку для моторного масла, которая позволяет избавиться от шума гидрокомпенсаторов, который происходит из-за недостаточной смазки. Вещества, содержащиеся в присадке стоп-шум гидрокомпенсаторов Liqui Moly, позволяют очищать масляные каналы даже в труднодоступных местах. Смазывающие свойства моторного масла улучшаются, увеличивается его вязкость, что помогает избавиться от шума. Такую присадку вполне можно использовать, если после замены масла застучали гидрокомпенсаторы.

Таким образом, гидрокомпенсатор – это важная деталь в автомобиле, которая обеспечивает правильную работу двигателя. Автовладелец должен понимать, что при возникающем стуке необходимо сразу начинать искать его причины. Если самостоятельно не получается узнать, как определить стучащий гидрокомпенсатор, то следует обратиться в автосервис. Там специалисты быстро определят причины и устранят проблему. Иногда устранение стука гидрокомпенсаторов возможно без разбора, но в ряде случаев потребуется их замена или ремонт.

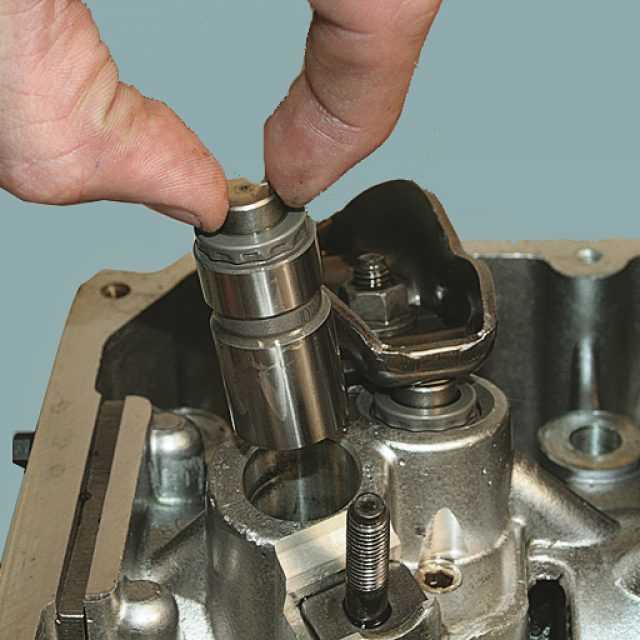

Как заменить гидротолкатели клапанов двигателя ВАЗ-2112

Обычно проверку и замену гидротолкателей начинаем при появлении повышенного шума двигателя.

Обычно это звенящий звук в верхней части двигателя.

Неисправности гидротолкателей и способы их исправления в таблице в конце статьи.

Гидротолкатели двигателя ВАЗ-2112, выполненные в виде цилиндрических толкателей, расположенных между распределительным валом и клапанами, совмещают две функции: передачу усилия от распределительного вала к клапанам и устранение зазоров в их приводе.

Работа гидротолкателя основана на принципе несжимаемости моторного масла, которое постоянно заполняет внутреннюю полость гидротолкателя при работе двигателя и перемещает его плунжер при появлении зазора в приводе клапана.

Обеспечивает постоянный контакт толкателя с кулачком распределительного вала без зазора.

Это устраняет необходимость регулировки клапана во время технического обслуживания.

Схема работы гидротолкателя в клапанном механизме двигателя: 1 — клапан, 2 — пружина обратного клапана, 3 — обратный клапан, 4 — головка блока цилиндров, 5 — кулачок распределительного вала, 6 — толкатель, 7 — плунжер, 8 — плунжер весна, 9- втулка, 10 — корпус обратного клапана, А, Б — полости гидротолкателя, С — масляный канал

Принцип работы гидротолкателя показан на рисунке 1. Масло под давлением, необходимое для работы гидротолкателя, подается подается во внутренние полости А и Б из канала

в систему смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой канавке его цилиндрической поверхности.

При закрытом клапане 1 толкатель 6 (через плунжер 7) и втулка 9прижимаются разжимающей силой пружины 8 соответственно к кулачку 5 распределительного вала и торцу стержня клапана.

Давление в полостях А и В одинаковое, обратный клапан 3 гидротолкателя поджат пружиной 2 к седлу в плунжере 7 — зазоров в клапанном механизме нет.

При вращении распределительного вала кулачок 5 наезжает на толкатель 6, перемещая его и связанный с ним плунжер 7.

Перемещение плунжера 7 во втулке 9 приводит к резкому увеличению давления в полости Б.

Несмотря на небольшие утечки масла через зазор между плунжером и втулкой, толкатель 6 и втулка 9 движутся как одно целое и открывают клапан 1.

При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель 6 и давление масла в полости В становится ниже, чем в полости А.

Обратный клапан 3 открывается и пропускает масло из полости А, соединенной с маслопроводом двигателя, в полость В.

Давление в полости В увеличивается, гильза 9 и плунжер 7, перемещаясь друг относительно друга, выбирают зазор в клапанном механизме.

Давление масла, подаваемого на гидротолкатели, регулируется клапаном, установленным в головке блока цилиндров.

Поскольку после остановки двигателя масло из каналов, идущих от масляного насоса, стекает в маслоотстойник, а каналы подвода масла к гидротолкателям остаются заполненными, в полостях последних после пуска двигателя могут образовываться воздушные пробки. запущен.

Для их устранения в каналах подачи моторного масла предусмотрены калибровочные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей.

Кроме того, компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при высоких оборотах двигателя, когда давление в полости гидротолкателя может стать настолько высоким, что его толкатель, опираясь на заднюю часть распределительного вала кулачок, приоткрывает клапан в момент , что не соответствует фазам газораспределения.

Практически все неисправности гидротолкателей диагностируются по характерному шуму, издаваемому газораспределительным механизмом на различных режимах работы двигателя.

Шум от клапанов иногда можно устранить, слегка повернув пружину или клапан вокруг продольной оси.

Для этого выполните следующие действия.

• 1. Вращайте коленчатый вал до тех пор, пока клапан, производящий шум, не начнет слегка открываться.
• 2. Немного поверните пружину, и клапан одновременно повернется.
• 3. Запустите двигатель. Если шум сохраняется, повторите шаги 1 и 2. 4.

Если вращение пружины и клапана не дает желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими клапанов.

Удалите зазоры, превышающие номинальные.

Если клапан и пружина исправны, а стук клапанов при работающем двигателе все еще слышен, неисправен гидротолкатель. Замените его следующим.

Снятие приемника.

Закрываем отверстия впускного коллектора крышками, чтобы в него не попали посторонние предметы.

Снимите модуль зажигания.

Снять шланг вентиляции картера с патрубка крышки головки блока цилиндров.

Ключом на 10 откручиваем болт крепления кронштейна разъема жгута проводов форсунок.

Головкой на 8 откручиваем 15 болтов крепления крышки ГБЦ (клапанной крышки).

Снимите крышку головки блока цилиндров.

Проверяем гидротолкатель, нажимая на него выколоткой из мягкого металла или отверткой (при этом кулачок распредвала должен быть обращен к толкателю «затылком»).

В нормальном состоянии гидротолкатель должен выжиматься со значительным усилием.

Если усилие мало, гидротолкатель необходимо заменить.

Для этого снимите шкивы распределительных валов (см. информацию о снятии шкивов).

Снимите провод с датчика контрольной лампы давления масла.

Головкой на 8 откручиваем 20 болтов крепления корпуса подшипника распредвала

Головкой на 15 откручиваем три гайки крепления заднего опорного кронштейна.

Снимите задний опорный кронштейн

Снимите корпус подшипника распределительного вала

Снимите направляющие трубки свечей зажигания с корпуса.

Для отличия впускного распредвала от выпускного на впускном валу возле первой шейки сделан ремень.

Вынимаем распредвалы с сальниками.

Снимите две задние заглушки головки блока цилиндров и корпуса подшипника распредвала

После прикрепления магнита к концу гидротолкателя извлекаем его из гнезда головки блока цилиндров

При необходимости заменяем гидротолкатель новым и устанавливаем его в гнездо.

Перед сборкой очищаем головку блока цилиндров и корпус подшипника распредвала от остатков старого герметика и масла.

Смажьте шейки подшипников и кулачки распределительных валов моторным маслом и уложите валы в подшипники головки блока цилиндров.

На поверхность корпуса подшипника вала, сопрягаемую с головкой блока цилиндров, нанести герметик Loctite № 574 с жгутиком толщиной около 2 мм.

Точки нанесения герметика на корпус подшипника

Устанавливаем корпус подшипника и равномерно затягиваем болты крепления.

Смазав уплотнительные кольца направляющих трубок моторным маслом, установить трубки в отверстия головки блока цилиндров и корпуса подшипника.

Запрессовываем новые сальники распредвалов.

С другой стороны ГБЦ запрессовываем свечи.

Дальнейшая сборка осуществляется в порядке, обратном разборке.

Перед установкой крышки головки блока цилиндров нанесите герметик Loctite № 574 на ее поверхность, соприкасающуюся с корпусом подшипника.

Точки нанесения герметика на крышку ГБЦ

После замены гидрокомпенсаторов двигатель может кратковременно работать с повышенным шумом.

— Причина неисправности

Способ устранения

Повышенный шум сразу после запуска двигателя:

Утечка масла из части гидротолкателей при длительной остановке.

Шум, пропадающий через несколько секунд после пуска двигателя, не является признаком неисправности, так как вытекло масло из части гидротолкателей, находившихся под нагрузкой клапанных пружин открытых клапанов (каналы подачи масла оставался открытым), недостаток которого восполняется в начале работы двигателя

Прерывистый шум холостого хода, исчезающий при увеличении оборотов двигателя:

— Повреждение или износ шара обратного клапана

Заменить гидрокомпенсатор

— Загрязнение механизма гидротолкателя продуктами износа из-за несвоевременной замены масла или его низкого качества

Очистите детали механизма от загрязнений. Используйте масло, рекомендованное в руководстве по эксплуатации

Повышенный шум на холостом ходу прогретого двигателя, исчезающий при повышенных оборотах коленчатого вала и полностью отсутствующий на холодном двигателе:

— Повышенный расход масла через зазоры из-за износа между плунжером и втулкой гидротолкателя

Замените изношенный узел гидрокомпенсатора

Повышенный шум, возникающий при высокой частоте вращения коленчатого вала и исчезающий при низкой частоте вращения:

— Вспенивание при избытке масла (выше верхней метки на щупе) в масляном картере из-за его взбалтывания коленчатым валом. Попадание воздушно-пенно-масляной смеси в гидротолкатели нарушает их работу

Долить масло в маслоотстойник

— Подсос воздуха масляным насосом при слишком низком уровне масла в масляном картере

Долив масла в масляном картере

— Повреждение маслоприемника из-за деформации масляного картера при наезде на дорогу препятствие

Ремонт или замена неисправных деталей

Постоянный шум от одного или нескольких клапанов, не зависящий от частоты вращения двигателя:

— Возникновение зазора между толкателем и кулачком распределительного вала из-за повреждения или загрязнения деталей гидротолкателя

Снимите крышку головки блока цилиндров, установите кулачки распределительных валов поочередно выступами вверх и проверьте наличие зазора между толкателями и кулачками.
