Как проверить гидрокомпенсаторы на ВАЗ-2112 16 клапанов: фото
В том случае, когда при запуске двигателя станет слышен характерный звук, это с большой вероятностью можно считать признаком того, что в моторе стучат гидрокомпенсаторы. Предназначены они для регулировки в автоматическом режиме зазоров, которые появляются у клапанов при нагревании и охлаждении двигателя.
На видео показаны вблизи гидрокомпенсаторы, можно увидеть особенности их конструкции:
Содержание
- 1 Гидрокомпенсаторы и их работа
- 1.1 Какой гидрокомпенсатор стучит: определение
- 1.2 Приспособление
- 2 Заключение
Гидрокомпенсаторы и их работа
Чтобы гидрокомпенсаторы работали стабильно, им потребуется постоянная подача масла. Для этого в головке блока есть канал с шариком (клапаном), который не дает маслу сливаться после того, как мотор будет остановлен.
Аналогичный клапан есть и в нижней части подшипника, по которым и подводится масло к шейке клапанов для смазки.
Рекомендованное масло для мотора автомобиля ВАЗ 2112
Сразу следует отметить, что эти детали чувствительны к качеству масла. Если в нем будут какие-то примеси, то из строя на протяжении короткого времени выйдет плунжерная пара гидрокомпенсатора. Это отразится на работе мотора. Появится шум и интенсивно будут изнашиваться кулачки распредвала. Если гидроконденсатор вышел из строя, то его ремонтировать нельзя. Он только меняется на новый.

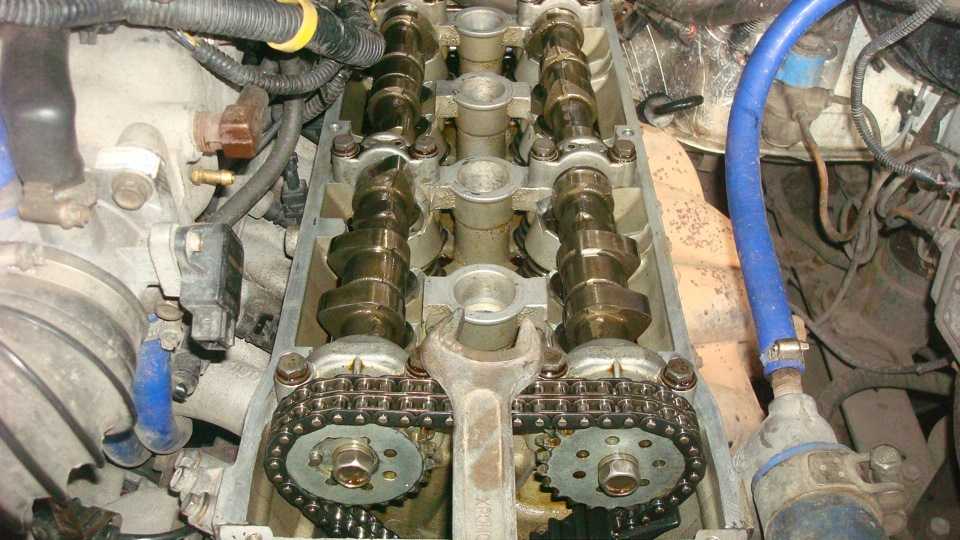

Гидрокомпенсаторы в головке блока цилиндров
Когда стук в моторе будет слышен постоянно, то следует выявить причину его появления. Для этого надо придерживаться правил, приведенных ниже.
Гидрокомпенсаторы всегда проверяют при замене клапанов!
Какой гидрокомпенсатор стучит: определение

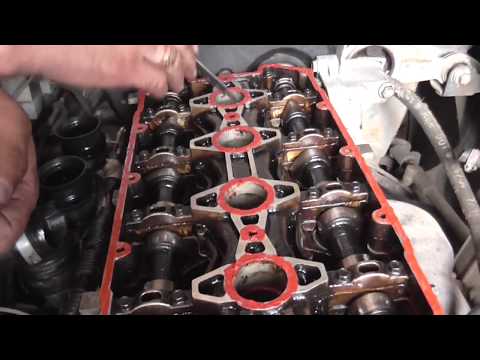

Чтобы определить, какой из гидрокомпенсаторов стучит, надо на него нажать отверткой.
Если состояние толкателя нормальное, то он должен прижиматься с усилием. Когда прилагаемое усилие будет невелико, то такую деталь следует заменить. Подробнее о замене гидрокомпенсаторов мы уже писали в материале: замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками.
Блок головки цилиндров. Определение, какой из гидрокомпенсаторов вышел из строя

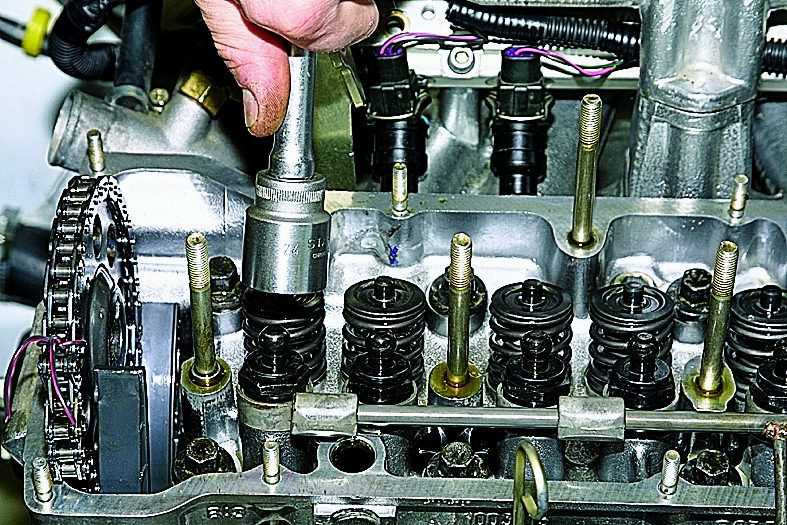

Устранить шум можно также при незначительном повороте клапана или прижимной пружины вокруг оси.
Для этого следует заглушить мотор и произвести такие действия:
- Повернуть коленвал так, чтобы клапан, который стучит, начал немного открываться.
- Повернуть немного пружину (клапан при этом тоже провернется).
- Запустить мотор.
Если стук не прекратиться, то следует процедуру повторить. Когда и это не поможет, надо проверить зазор между втулками и стержнями клапанов. Также следует проверить и состояние самой пружины.
Приспособление
Фонендоскоп при помощи которого можно выявить неисправный гидрокомпенсатор
Также определить, какой из гидрокомпенсаторов стучит, можно при помощи фонендоскопа.
Его следует приложить к головке блока цилиндров в месте расположения каждого из компенсаторов. В том месте, где деталь вышла из строя, будет слышен звук, напоминающий клапанный стук.
Заключение
Наиболее часто гидрокомпенсатор может стучать по таким причинам:
- Загрязненное масло.
- Низкий уровень масла в моторе.
Если деталь застучала, то не стоит спешить разбирать сам мотор. Следует изначально попробовать заменить масло.

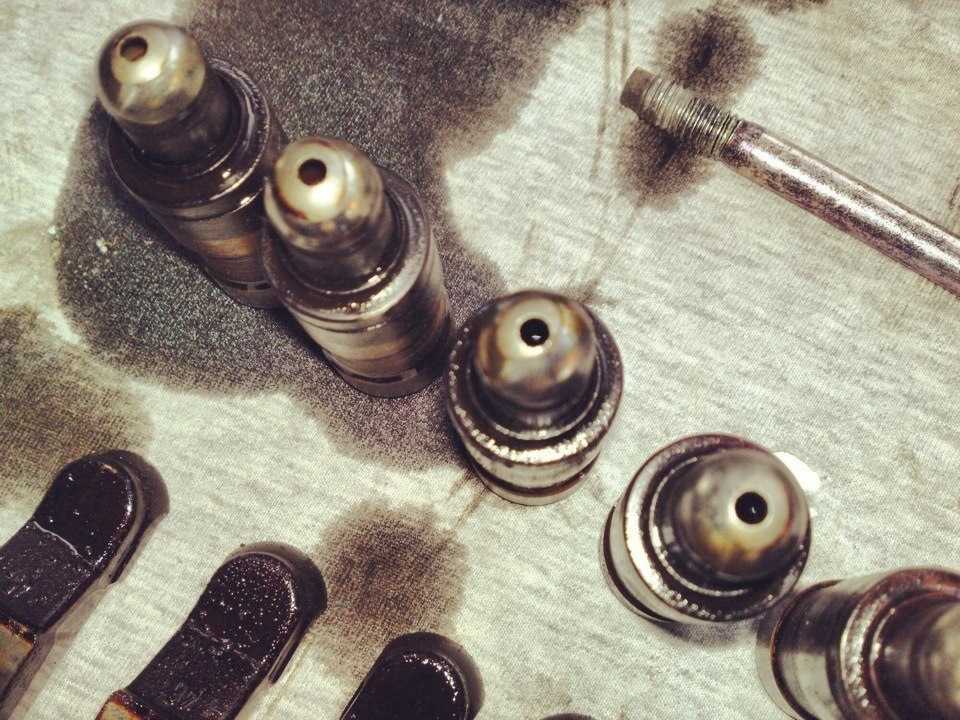

Как промыть гидрокомпенсаторы не снимая двигатель
Устранение неисправностей в автомобиле своими руками в ряде случаев позволяет не только добиться существенной экономии денежных средств, но и своевременно предотвратить серьезные поломки. В этой статье мы поговорим о проблеме гидрокомпенсаторов, как самостоятельно можно промыть гидрокомпенсаторы и вовремя избавить себя от еще больших проблем.
Содержание статьи
- Что такое гидрокомпенсаторы и где они расположены
- Для чего нужны гидрокомпенсаторы
- Какие признаки неисправности гидрокомпенсаторов
- Как проходит процесс промывки
- Что в итоге
Что такое гидрокомпенсаторы и где они расположены
Гидрокомпенсатор (ГК) – это важная часть газораспределительного механизма.
Указанная деталь имеется в двигателе каждого современного автомобиля.
Находится такой элемент над каждым клапаном, непосредственно под кулачками распределительного вала. Сам ГК представляет собой цилиндр, внутри которого имеется обратный клапан, плунжерная пара и пружина плунжера. Также в стенках цилиндра имеются каналы для масла.
Для чего нужны гидрокомпенсаторы
Во время работы двигателя нагреваются все его детали. В том числе и клапаны. Как известно, при нагревании тела расширяются. Следовательно, происходит неизбежное уменьшение зазоров между клапанами и коромыслами, через которые на них воздействуют кулачки распределительного вала.
На старых моделях автомобилей зазоры регулировались вручную (регулировка клапанов). Это тонкая работа, требующая определенных навыков и инструментов. При неправильно выставленных зазорах появлялись проблемы. Например, характерный стук клапанов, знакомый каждому владельцу старой машины, свидетельствует о слишком больших зазорах.
Уменьшенные зазоры также влекли за собой неплотное закрывание клапанов со всеми вытекающими из этого последствиями. По указанным причинам проверять величину и корректировать эти зазоры приходилось довольно часто, так как в процессе эксплуатации двигателя настройки и регулировки постоянно изменялись.
Благодаря внедрению гидрокомпенсаторов исчезла необходимость регулировать величину тепловых зазоров клапанов. Наличие ГК позволяет делать это автоматически. Другими словами, гидрокомпенсаторы упрощают общий процесс обслуживания ДВС, увеличивают ресурс клапанного механизма, позволяют двигателю работать более эластично и устойчиво.
Какие признаки неисправности гидрокомпенсаторов
Главный признак неисправности гидрокомпенсаторов — характерный металлический стук во время работы двигателя. Особенно четко проявляется во время увеличения оборотов. Стук напоминает цокот, его слышно хорошо. Появляется он из-за того, что компенсатор загрязняется изнутри и в результате не успевает выбрать зазор.
В этом случае можно промыть гидрокомпенсаторы не снимая их. Однако прежде чем начинать разбираться именно с этой деталью, стоит проверить давление масла. Если оно слишком низкое, то компенсатор не будет наполняться смазкой в нужном количестве.
Также стук возможен не только по причине загрязнения, но и в результате износа плунжерной пары или шарикового клапана. В этом случае потребуется не промывка, а полная замена гидрокомпенсатора на новый.
Определить нерабочую деталь можно следующим образом. Предварительно сняв крышку клапанов и получив доступ к компенсаторам, следует надивить на каждый из них. Если компенсатор утапливается без каких-либо усилий, то он, скорее всего, вышел из строя. Такой элемент можно не промывать, а сразу заменить новым. В остальных случаях ГК можно очистить.
Как проходит процесс промывки
Эта процедура, хоть и займет время, но не вызовет особых затруднений, если следовать четкому порядку действий. Проводить ее нужно в помещении (можно в гараже) без сквозняков и пыли в воздухе.
Сразу стоит заметить, что почистить гидрокомпенсаторы, не разбирая двигатель совсем, не получится. Однако и раскручивать силовой агрегат до последнего винтика тоже нет никакой необходимости.
Перед началом работ необходимо приготовить три емкости, глубина которых позволит погрузить компенсаторы в промывочную жидкость полностью. В качестве таковой можно использовать качественный 92-й бензин или керосин. Кроме того, рекомендуется перед процедурой оставить машину в гараже на 24 часа, чтобы как можно больше масла стекло в поддон.
Итак, порядок действий будет таким:
- Нужно обесточить машину, отключив аккумуляторную батарею. Это техника безопасности и пренебрегать ею не стоит.
- Отсоединить воздушный фильтр.
- Снять крышку ГБЦ. Для этого нужно открутить болты соответствующим ключом.
- Снять оси коромысел и извлечь гидрокомпенасторы из гнезд.
- Очистить детали снаружи при помощи щетки с синтетической щетиной.
По окончании очистки следует промыть гидрокомпенсаторы в первой емкости.
На этом этапе каждый из них нужно погрузить в промывочную жидкость и несколько раз при помощи проволоки через отверстие в плунжере надавить на шариковый клапан. Нажимать следует аккуратно, чтобы не сломать пружину. После этого нужно нажимать на плунжер.
Когда ход его станет легким, эту же процедуру нужно повторить во второй емкости с бензином или керосином. Но перед этим следует хорошо слить жидкость из компенсатора, отжав шарик клапана. Дополнительно промыть каналы в корпусе компенсатора можно при помощи шприца.
Рекомендуем также прочитать статью о том, почему стучат гидрокомпенсаторы на холодную. Из этой статьи вы узнаете об соновных причинах и способах диагностирования неисправности.
Еще одним важным шагом является проверка. Для этого, окунув деталь в третью емкость, следует набрать в ГК жидкости, затем отпустить клапан и вынуть деталь из емкости плунжером вверх. При надавливании на плунжер пальцем он должен оставаться недвижимым. Если все в порядке, тогда можно вернуть компенсаторы на свое место, установить коромысла, крышку головки блока цилиндров (зажимать болты следует от середины к краям) и так далее.
После сборки остается запустить двигатель и дать ему поработать несколько минут на холостых оборотах. Гидрокомпенсаторы после промывки не должны стучать на холостых оборотах, также после их очистки не должны проявляться стуки после нагрева ДВС и выхода агрегата на рабочие температуры.
Что в итоге
Итак, как видно из статьи, в том, чтобы промыть гидрокомпенсаторы самостоятельно, нет ничего сложного. Потребуется только время. Для того чтобы увеличить срок службы этих деталей, следует поддерживать чистоту в системе смазки, использовать только подходящие качественные моторные масла и вовремя производить их замену, а также своевременно менять масляный фильтр.
Что делать если стучат клапана или гидрокомпенсаторы на ваз 2112 16 клапанов?
Мало кто из водителей знает, что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов.
Это довольно распространенная ситуация. Но, большинство людей не знают причин таких явлений и боятся их. На самом деле это может оказаться довольно распространенным явлением и не должно вызывать беспокойства. В зависимости от особенностей стука можно сделать вывод о его характере и опасности для двигателя. Некоторые виды стука совершенно безвредны. Вы можете ездить с ними, но эта проблема может потянуть за собой других. Поэтому все же лучше сразу устранить причину. При этом в большинстве случаев это не требует особых затрат.
Конструкция
Что делать если стучат клапана или гидрокомпенсаторы на ваз 2112 16 клапанов? Прежде чем ответить на этот вопрос, необходимо разобраться в устройстве гидрокомпенсатора, который механики часто сокращают до «гидравлического». Именно из особенностей его строения вытекает причина некоторых стуков.
Сам гидрокомпенсатор состоит из цилиндрического поршня, который в нижней части воспринимает усилие от толкателя распределительного вала.
Виды стуков
Со структурой разобрались, теперь рассмотрим причины стуков и их разновидности. Ведь стучать он может по-разному и некоторые звуки вполне безобидны:
- Шум появляется при запуске, но практически сразу пропадает. Это обычное явление, характерное для «гидрик». Возникает, из-за оставшихся открытыми шаровых кранов, масло из них постепенно вытекает. В процессе работы двигателя количество масла восстанавливается.
Собственно, здесь ничего делать не нужно. Это нормальный технический процесс; - Стук слышен постоянно, но исчезает с увеличением скорости. Такая проблема может возникнуть при неисправности шарового крана, а также при загрязнении детали некачественным маслом;
- Стук возникает только на горячем двигателе, при повышенном износе гидравлики. На холодную стука может и не быть;
- Если стук слышен только на высоких оборотах, но не на малых, то причина в масле. Проверьте уровень и состояние масла. В случае, когда уровень выше обычного, коленвал при работе взбивает масло, и в нем образуется своеобразная пена. Оно попадает через маслозаборник в головку блока цилиндров и, соответственно, в гидрокомпенсатор, работа которого нарушается. Если уровень смазки слишком низкий, она просто не доходит до «гидрики». В обоих случаях будет слышен стук.
Что делать? Наиболее частая причина стука — отсутствие масла. Возможно, после добавления свежей порции смазки ваша машина перестанет тарахтеть.
Также можно выявить стучащую «гидрику» и почистить ее. Если все это не помогает, то неисправную деталь следует заменить.
Проверка гидрокомпенсаторов
Для выявления проблемной детали необходимо снять клапанную крышку. Таким образом, вы получите доступ к «гидрикам». После этого двигатель приводится коленчатым валом в положение, при котором кулачки не воздействуют на компенсаторы. Далее на гидрокомпенсаторы по очереди нажимается простая планка. Исправный поршень должен двигаться вниз с большим усилием. Если он не двигается, то причина в заклинивании плунжера. При проблемах с недостатком масла поршень почти без сопротивления пойдет вниз. В последнем случае его можно снять и попробовать почистить.
Замена
Опытные автомобилисты советуют менять гидрокомпенсаторы комплектом. Носят примерно одинаково. Поэтому, если один выйдет из строя, другой скоро выйдет из строя.
Для замены гидравлики придется снять распредвалы, а также некоторые другие детали двигателя. В принципе, работа несложная, и не занимает много времени. Делать это нужно только на полностью остывшем двигателе.
Для большей надежности нужно менять моторное масло одновременно. При первом запуске двигателя не пугайтесь, все равно слышен тот самый стук. Он закончится через полминуты, как только в гидрокомпенсаторе наберется необходимое количество масла. При правильной замене мотор будет работать тихо долгое время.
Заключение . Двигатель на «двенашке» имеет массу достоинств, он довольно оборотистый, и в то же время не прожорливый. Но, у него есть один недостаток, стук клапанов. Поэтому водители-новички часто задают вопрос, что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов. Прежде чем ответить на этот вопрос, необходимо выяснить точную причину этого явления. После этого его можно удалить.
Почему стучат гидрокомпенсаторы на ВАЗ-2112 16 клапанов
Стук гидрокомпенсаторов на 16-клапанном двигателе ВАЗ 2112 отличается довольно просто, и определить причину несложно.
Итак, устранить причину стука можно достаточно простым и проверенным способом.
Видео о замене гидрокомпенсаторов, в нем также показаны возможные причины стука:
Видео расскажет сюжет, а также продиагностирует их в случае возникновения посторонних стуков и звуков.

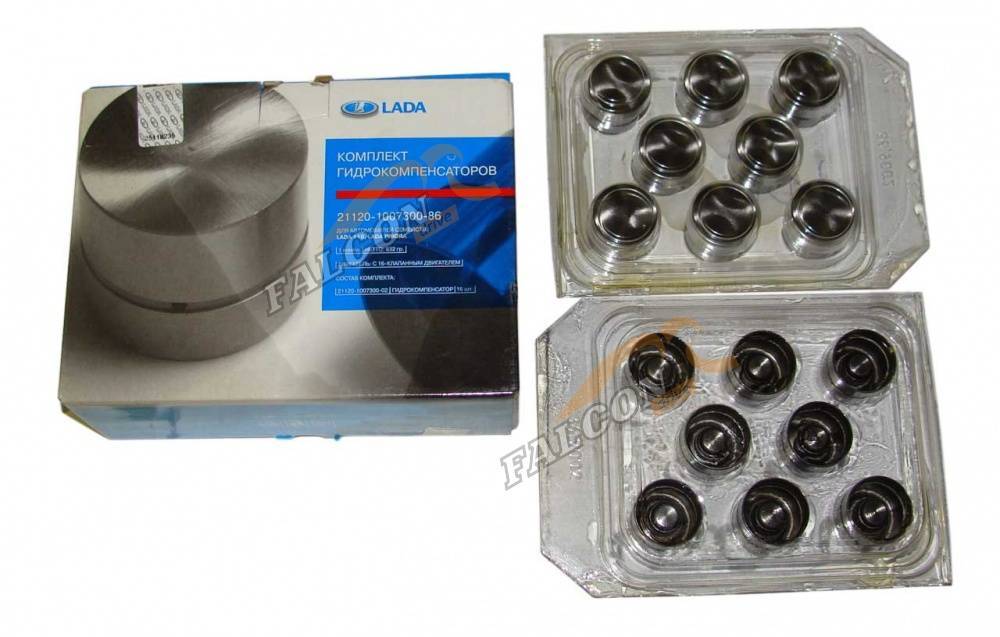

Гидрокомпенсаторы производства АвтоВАЗ
Гидрокомпенсатор представляет собой цилиндрический поршень, передающий усилие толкателя распределительного вала. Внутренняя часть имеет плунжер, который передает усилие на клапан. Именно это обеспечивает тепловой зазор. Для того чтобы клапан открылся, поршень толкает кулачок распределительного вала, который в свою очередь через плунжер воздействует на клапан. Тепловой зазор регулируется. Шаровой кран предотвращает утечку масла.
Какие там стуки?
Вытягивание поршня гидрокомпенсатора
Рассмотрим все возможные варианты:
- Knock, что появляется при запуске и потом резко пропадает . .. Это нормальный стук и причин для беспокойства нет. Просто остатки масла вытекают из открытого шарового крана.
- Повышенный стук, который может исчезнуть на более высоких скоростях … Это означает, что шаровой поршень неисправен и требуется замена гидрокомпенсаторов.
- Горячий стук или когда он слышен только на прогретом двигателе. Это износ самих гидрокомпенсаторов.
- Стук, который возникает на высоких скоростях … Это связано с тем, что в системе имеется избыток масла, которое при вращении коленчатого вала образует пену. Он попадает в головку блока цилиндров и выводит из строя гидрокомпенсаторы. При таком эффекте масло не попадает в саму «гидрику» и появляется стук, что приводит к повышенному износу.
.. Это нормальный стук и причин для беспокойства нет. Просто остатки масла вытекают из открытого шарового крана.Диагностика гидрокомпенсаторов
Измерение и диагностика «гидравлики»
- Для проверки гидрокомпенсаторов необходимо.
- Далее коленчатый вал доводится до положения, при котором кулачки не воздействуют на компенсаторы.
