Электронная педаль газа: проверка, регулировка и ремонт

Тренд последних лет в автомобилестроении – постепенное отстранение водителя от процесса управления автомобилем. Пока еще конструкторы и маркетологи не дошли до потери связи рук и ног с поворотом колес и торможением, но все идет к этому. Ни одно современное авто уже не поставляется на рынок без электронного дросселя и электронного акселератора.

Содержание статьи:

Как проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонтКак проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонт

Электроника – штука надежная, но иногда она выходит из строя.

Устройство и принцип работы электронной педали газа

Чтобы понимать, как это устроено и функционирует, нужно примерно понимать общую схему механического аналога. Функции этих систем схожи, однако самым простым узлом можно считать только традиционный привод.

Как проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонтКак проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонт

Педаль «газа» — это орган управления дросселем и его заслонкой. Функция дросселя – регуляция количества воздуха. Чем больше воздуха, с тем большими оборотами будет вращаться коленчатый вал двигателя. Педаль через тросиковый привод либо через рычаги соединяется с приводом дросселя. Все это значительно снижает усилие, необходимое для нажатия на газ.

Принцип действия электронного узла сложнее, но таким образом процесс управления оборотами стал легче. Электронный акселератор используется только на моторах с инжекторной системой питания. Устройство ее – полностью электронное. В основе лежат электронные модули, преобразующие электрические сигналы.

Читайте также: Лямбда-зонд: что это, признаки неисправности и способы проверки

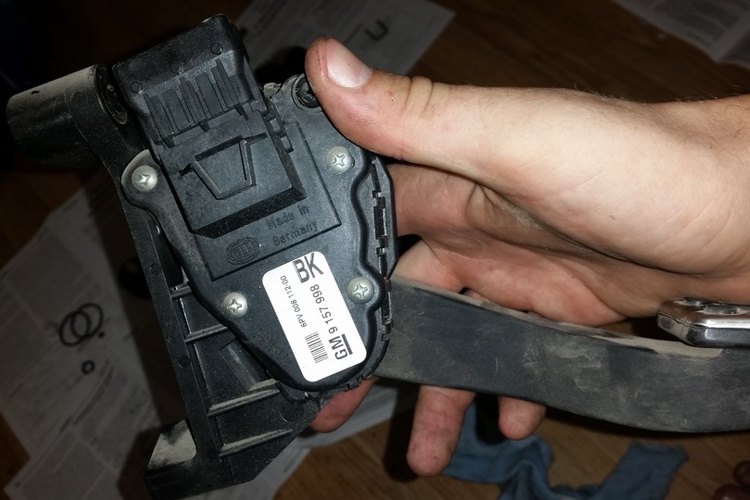

Конструктивно узел представляет собой рычаг из пластика и крепежный кронштейн – внутри кронштейна имеются два датчика. Все эти элементы составляют цельную неразборную конструкцию.

В качестве датчиков используются потенциометры. Подвижный контакт которых находится в жесткой связи с осью рычага пластиковой педали.

Как проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонтКак проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонт

Когда водитель нажимает на акселератор, электроника отправляет блоку, отвечающему за преобразование сигналов, данные об положении рычага. На следующем шаге сигнал усиливается  и дроссель открывается в соответствии с настройкам автомобиля.

Если рассмотреть классическую схему, то ось педали совмещается с ползунком потенциометра. Переменный резистор изготовлен на печатной плате по технологии напыления. При нажатии на акселератор ползунки потенциометра двигаются по напыленной поверхности, меняя сопротивление в цепи.

В новых моделях авто применяют два потенциометра. Данный подход увеличивает надежность и точность управления. При  поломке одного резистора система будет использовать показания второго.

Признаки неисправности

Среди основных признаков проблем можно выделить:

  • Отсутствие какой-либо реакции на акселератор после запуска ДВС автомобиля;
  • Провалы, потеря приемистости в процессе движения;
  • Плавающие холостые обороты;
  • Резкие скачки оборотов при плавном нажатии на акселератор;
  • Слишком высокие обороты в режиме холостого хода.

В устройстве имеются подвижные электрические контакты, а также токопроводящие дорожки – эти элементы подвергаются износу в процессе эксплуатации. В работе мотора можно наблюдать провалы при наборе оборотов, нестабильный холостой ход.

Статья по теме: 5 самых хороших автомобильных колонок для качественного звука

Если в узле имеется неисправность, то водитель может это увидеть по сигнальной лампе на приборной панели. ЭБУ в такой ситуации переведет двигатель в резервный режим работы.

В таком режиме можно наблюдать медленный набор оборотов, даже если нажать на акселератор резко. Кроме того, может существенно вырасти расход топлива автомобиля.

Как проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонтКак проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонт

Если в узле выходят из строя сразу два датчика, ЭБУ переведет работу ДВС в аварийный режим – водитель не сможет влиять на работу мотора, обороты при любых условиях будут немного выше оборотов ХХ.

Проверка

Если в устройстве имеется потенциометры, то они проверяются обыкновенным мультиметром. Необходимо использовать электрическую схему конкретного автомобиля. Чтобы не пришлось снимать весь узел, контролировать сопротивление можно со стороны ЭБУ.

Для проверки понадобятся знания распиновки ЭБУ и уровень сопротивлений потенциометра в разных положениях педали.

Если педаль цифровая, тогда ее проверка возможна только при наличии систем компьютерной диагностики.

Регулировка

Процесс регулировки на разных моделях авто может различаться, так как разные производители используют механизмы разной конструкции. Но для настройки можно применять одинаковый принцип. Что касается конкретной модели, то лучше заранее найти информацию по нему.

Как проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонт

Как проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонт

Для начала регулировки первым делом необходимо демонтировать педаль с удерживающего кронштейна. Далее ослабляют винты, крепящие крышку. Одни винт удерживает крышку в определенном положении – его следует выкрутить полностью. Крышку поворачивают в сторону по часовой стрелке до конца, затем снова затягивают винты.

Это интересно: Как сделать пеногенератор для автомойки из подручных вещей своими руками

Данная регулировка позволит сократить время реакции педали. Некоторые автовладельцы отмечают что после таких регулировок скорость срабатывания можно даже сравнивать с механической педалью. Регулировка позволяет улучшить работу мотора, улучшить начало движения с места.

В тех случаях, когда нужна педаль с низкой чувствительностью, необходимо вращать крышку в обратную сторону – против часовой стрелки. Машина начинает реагировать на нажатия не так быстро.

Иногда можно встретить и вредные советы по регулировке –водители советуют подкладывать прокладки под рычаг. Это неверный подход. Иногда подкладки попадают под контактные площадки  в потенциометре, а машина в результате может потерять управление.

Ремонт

Если с педалью появились какие либо проблемы, тогда поможет только полная замена узла. Но прежде чем что-то менять, стоит выявить причину неисправности. Для этого можно воспользоваться проверкой с мультиметром.

Можно разъединить датчики и колодку, демонтировать педаль. Проверяют сопротивление – при нажатии на газ оно должно медленно меняться. Скачки показателей говорят о неисправностях.

К сведению: Как восстановить кожу на руле автомобиля методом покраски

Но иногда ремонт возможен – например, повреждена проводка. При обнаружения дефекта с проводкой можно использовать следующую схему.

  • Освобождают ось, на которой закреплена шестеренка.
  • Снимают жгут проводов.
  • Затем отпаивают провода.
  • Освобождают скобу и вытягивают кабель.

Далее меняют провода и распаивают их соответственно разъему под педалью.

Неисправности и регулировка электронной педали газа

Большинству водителей очень знакомой и простой в плане устройства считается механическая педаль газа. В ней рычаг связан непосредственно с дроссельной заслонкой тросом, благодаря чему при нажатии педали происходит открытие заслонки и увеличивается подача топлива. Сегодня же эта схема считается устаревшей и ей на смену пришел электрический механизм. Он как и положено имеет множество достоинств, но при этом не лишен определенных недостатков.  В теории принцип работы электрической педали тоже прост. Устройство работает по принципу реостата, который и отслеживает положение рычага. Для большей надежности в механизме предусмотрены контакты-дорожки, которые дублируют друг друга.  в зависимости от того, каким будет положение рычага данные и передаются на ЭБУ. А он, в свою очередь, уже и производит управление самой дроссельной заслонкой карбюратора. В устройстве электронной педали предусмотрено большое количество датчиков и управляющих механизмов, которые управляют подачей топлива при малейших изменениях хода авто.

Неисправности электрической педали

Неполадки такого типа устройств по большей части связаны с электрической частью. В такой педали есть специальные датчики, подключенные к узлу управления. Также есть и электродвигатель самой заслонки. В связи с этим распространенными неисправностями электрической педали могут быть такие причины:

  • Выход из строя одного из датчиков;
  • Выход из строя двух датчиков;
  • Поломка двигателя дроссельной заслонки;
  • Нарушения в проводке.

При выходе из строя одного из датчиков обычно неисправность отражается на наборе оборотом двигателем. Они начинают резко снижаться. Если же поломались два датчика, то на панели загорается аварийный сигнал. Когда наблюдается нарушение в проводке, то эта неисправность обычно приводит к неправильной работе заслонки. а вот если именно с заслонкой проблемы, то такая неполадка всегда сигнализирует о себе свечением аварийного сигнала на панели.

Как настроить электронную педаль?

Автомобилисты должны понимать один важный момент. На разных автомобилях принцип настройки педали будет отличаться, и это несмотря на то, что в них используется один принцип действия. Здесь все зависит от конструкции и только. На отечественных авто для настройки педали необходимо снять ее с кронштейна, после чего ослабить винты, что держать крышку. Совсем выкрутить нужно тот винт, который фиксирует положение этой крышки.  Затем нужно провернуть крышку по часовой стрелке до упора и снова затянуть винты. В этом случае педаль станет более чувствительной к воздействиям со стороны водителя. Она будет срабатывать мгновенно, да и работа мотора авто может существенно улучшиться.

Подробнее об электронной педали будет рассказано в этом видеоматериале:



Опубликовано: 14 мая 2019

принцип работы, неисправности, как проверить, плюсы и минусы

Как проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонтКак проверить электронную педаль газа: Электронная педаль газа: проверка, регулировка и ремонт

Что значит электронная педаль газа

Подобное усовершенствование далеко не всем пришлось по душе и, в первую очередь — опытным автомобилистом, уверенно разбирающимся в функционировании столь сложного автомобильного механизма. Электронное устройство фактически снижает степень участия водителя при управлении транспортного средства. Оборотной стороной является легкость вождения и дополнительный контроль, что обязательно пригодится новичкам-автолюбителям, а так же людям, не имеющим точное представление об устройстве автомобильной системы.

Подобное усовершенствование далеко не всем пришлось по душе и, в первую очередь — опытным автомобилистом, уверенно разбирающимся в функционировании столь сложного автомобильного механизма. Электронное устройство фактически снижает степень участия водителя при управлении транспортного средства. Оборотной стороной является легкость вождения и дополнительный контроль, что обязательно пригодится новичкам-автолюбителям, а так же людям, не имеющим точное представление об устройстве автомобильной системы.

Как усовершенствовалась педаль акселератора

Педаль акселератора (или газа) предназначена для регулировки поступления рабочей смеси в область сгорания цилиндров двигателя. Чем больше смеси поступает, тем большие обороты и мощность развивает силовой агрегат автомобиля. Ни один современный автомобиль пока нельзя представить без педали газа (за исключением транспортных средств, предназначенных для людей с ограниченными возможностями).

Первые авто оснащались именно таким видом «ручной» педали газа. В наше время такая регулировка сохранилась в мотосредствах. По мере развития транспортных средств функцию акселератора (как и тормоза) передали ногам.

В свое время она выполнялась при помощи системы рычагов, затем перешли к тросиковым и совмещенным системам. Смещение положения рычага передавалось по механической системе к регулятору положения дроссельной заслонки. Система оказалась настолько удачной, что просуществовала более полувека.

С внедрением электронных систем управления двигателем в конце 70-х годов прошлого столетия постепенно стали устанавливать педали газа, в основе которых лежал принцип преобразования угла наклона педали в электрический сигнал с дальнейшим его преобразованием блоком управления двигателя в сигнал контроля поворота дроссельной заслонки.

Первые варианты таких педалей оказались очень ненадежными. Часто это приводило к авариям. Затем системы усовершенствовали усложнением схемы потенциометров блока педали газа, введением обратной связи в виде датчика, установленного на дроссельной заслонке. Приблизительно в таком виде электронная педаль газа дожила до наших дней.

Сейчас в электронный блок педали газа встраивают цифровые преобразователи, чтобы в блок управления двигателя сигнал пришел в «готовом» цифровом виде. Некоторые производители практикуют передачу сигналов от электронной педали по CAN-шине, заменяют потенциометры на оптические системы слежения за углом наклона педали газа.

Пор сути педаль акселератора несет ответственность за количество топлива, попадающее в цилиндры двигателя. С его помощью также регулируется частота вращения вала, благодаря которой регулируется общая скорость движения авто и его мощность. Если переводить акселератор в буквальном смысле, то это ускоритель. Каждый раз, когда водитель надавливает на педаль, заслонки, отвечающие за подачу топлива, открываются больше.

Важно учитывать, какую роль играет акселератор и подключенный к нему датчик контроля в процессе набора скорости автомобилем. Следует понимать, что между двигателем, или, как его еще называют, сердцем автомобиля и педалью газа существует прямая взаимосвязь.

С помощью датчика происходит контроль количества подаваемого топлива в различных условиях с тем, чтобы подобрать оптимальное его количество в той или иной ситуации. Это позволяет не просто контролировать, но и правильно управлять этим процессом, а также процессом работы двигателя на холостом ходу.

Кроме этого благодаря датчику положения педали акселератора обеспечивается плавность перехода каждого действия, из-за чего существенно снижаются рывки автомобиля, и повышается безопасность его управлением.

В транспортных средствах, в которых установлена автоматическая коробка передач, роль этого датчика несколько расширяется. Он еще и обеспечивает резкое ускорение авто, когда сделать это следует с пониженной передачи.

• устанавливают в крайнем положении специальные датчики;

• обеспечивают оценку степени изменения сопротивления датчика;

• предусматривают возможность воздействия на жесткий элемент педали.

Следует учитывать, что конструктивно датчики постоянно совершенствуются, что позволяет получать повышенные функциональные возможности контроля и управления двигателем. Активно внедряются в жизнь новейшие достижения в области электроники, программирования, современные научные разработки.

педаль Е-газа на Лада Калинапедаль Е-газа на Лада Калина

По сути, кроме системы контроля к этой части можно отнести и обратную связь с водителем. К примеру, вводится вибрация педали на определенных этапах нажатия, либо же повышается усилие для ее нажатия в определённом положении.

Варианты доработки и регулировки

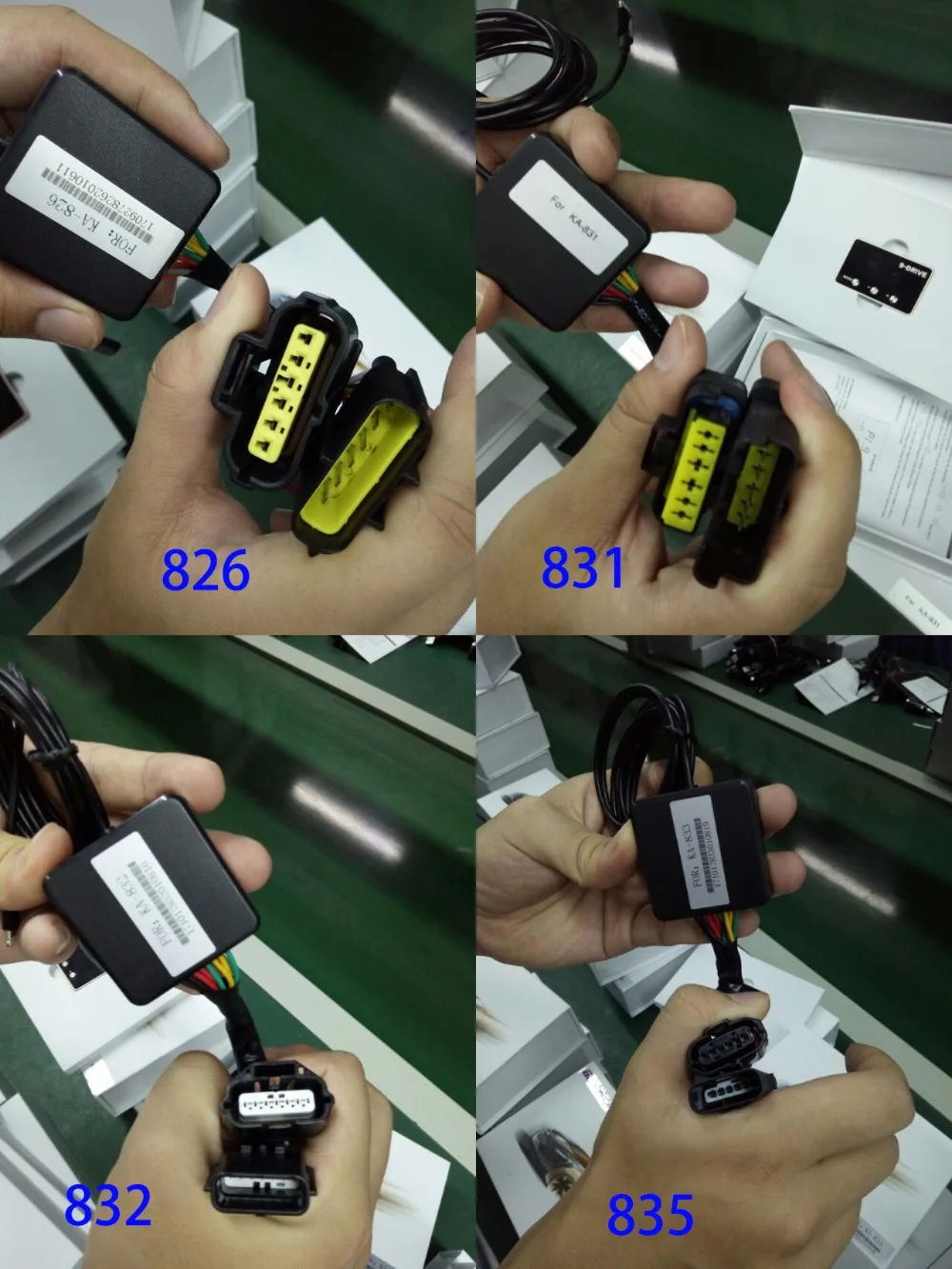

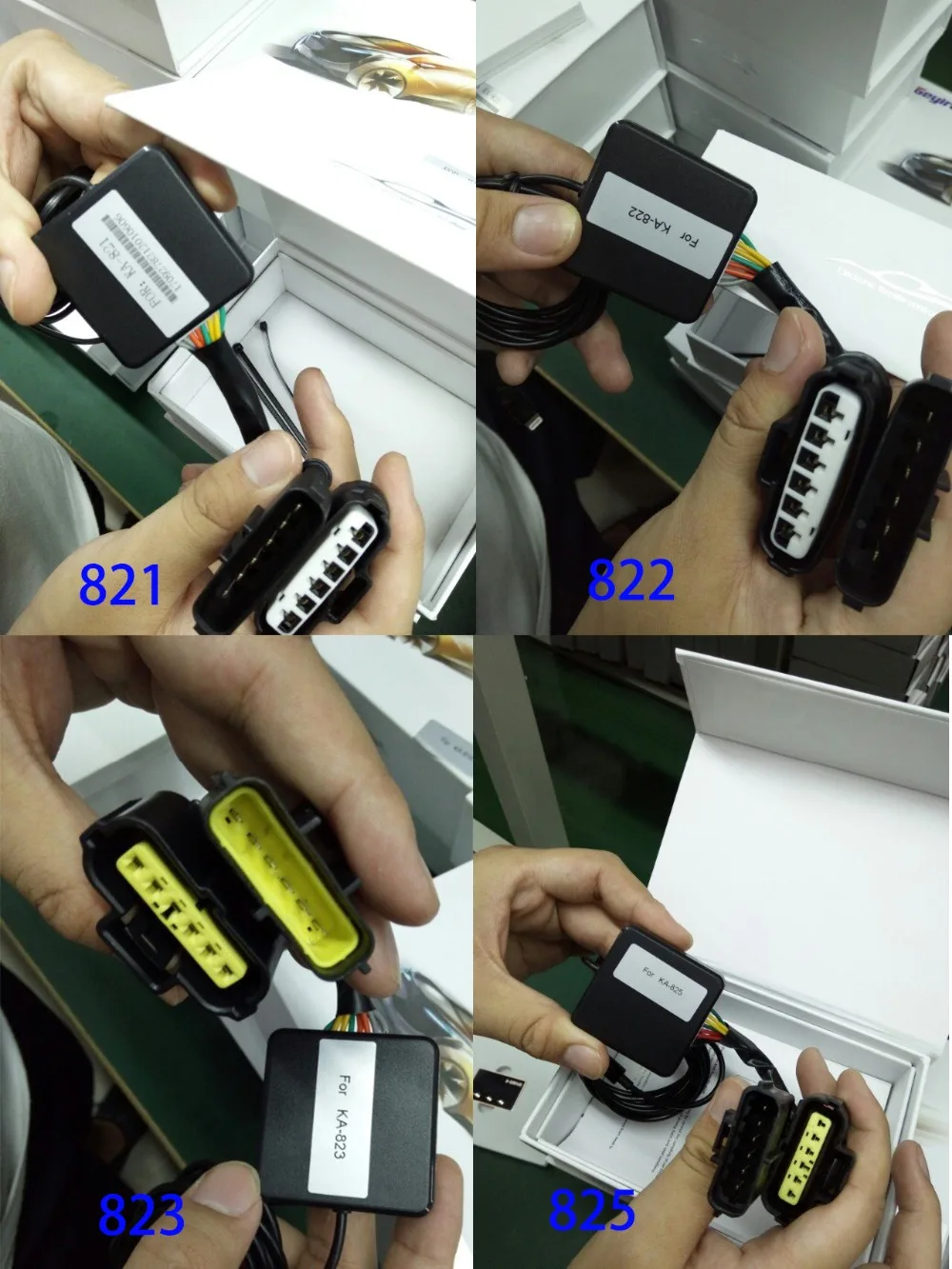

Современные электронные умельцы не обошли своим вниманием электронную педаль газа. Они разработали устройства, которые позволяют сделать педаль газа сверхчувствительной, как у гоночного автомобиля. Для примера можно привести систему MS-Chip Speed Boost.

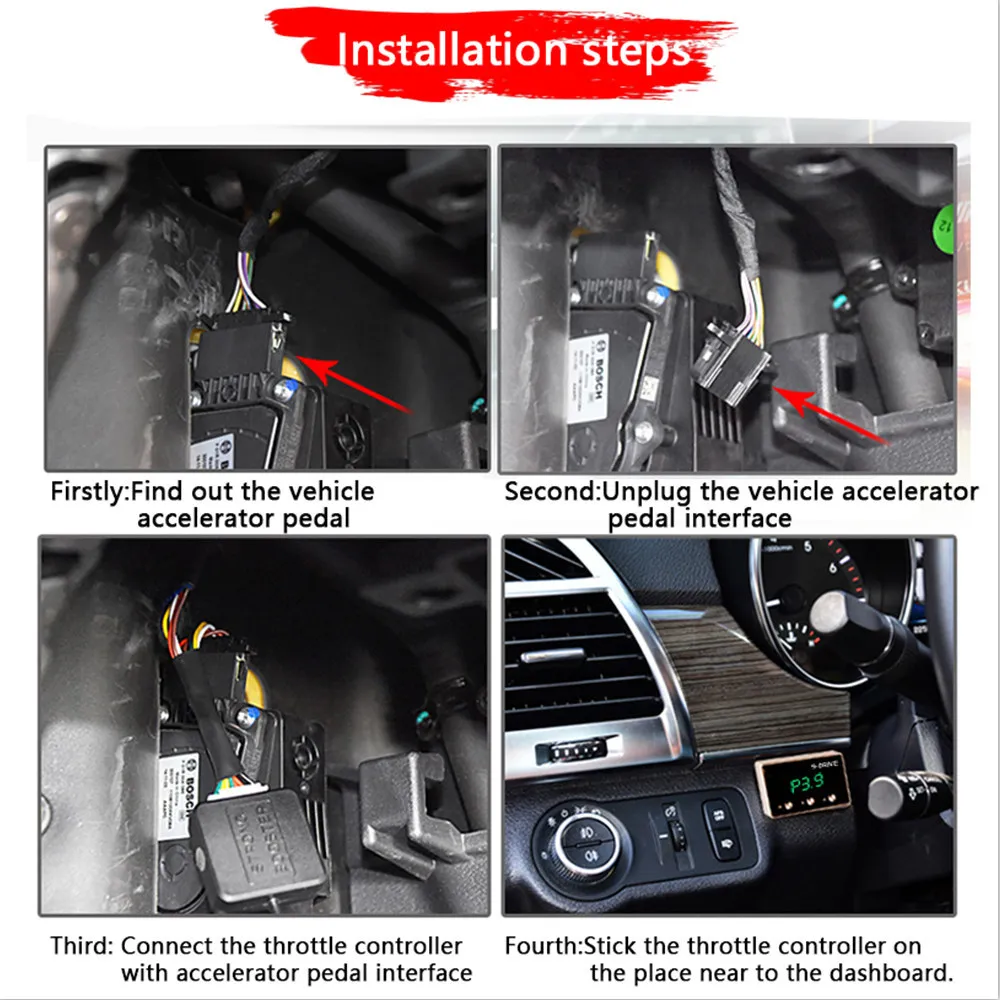

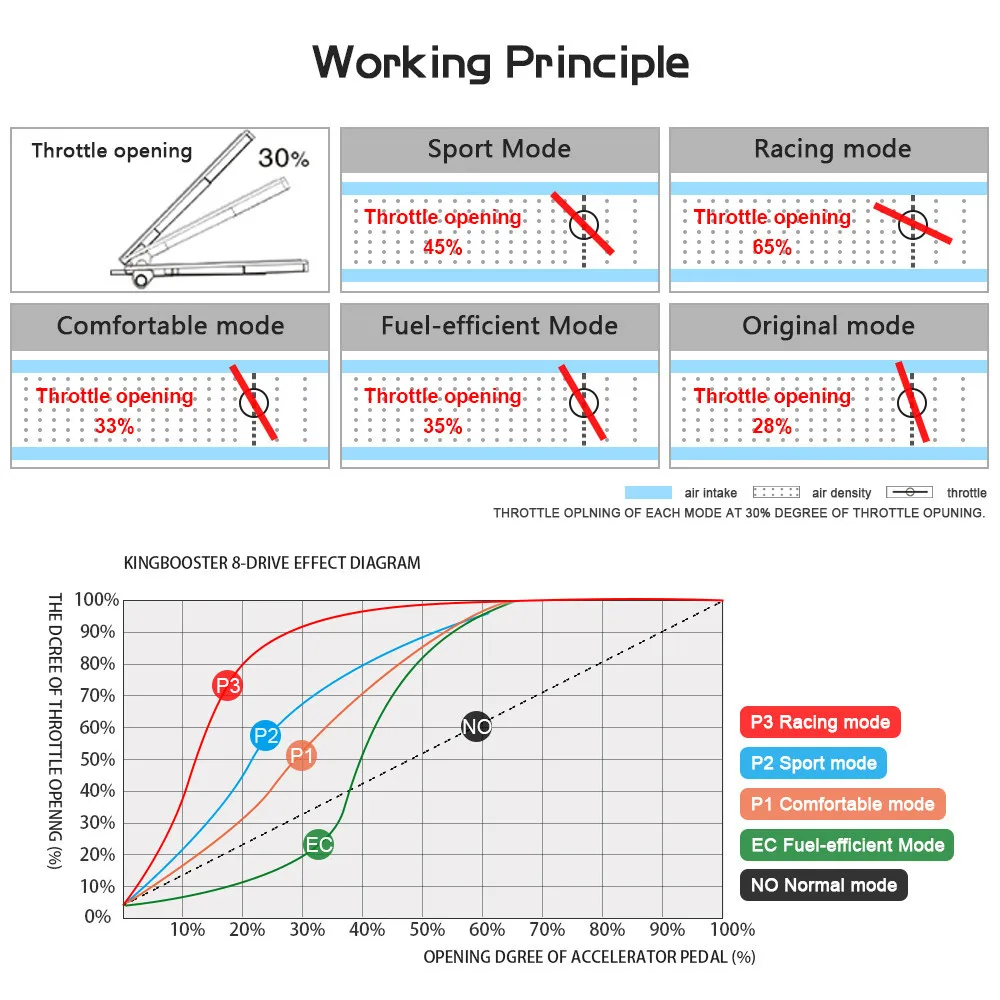

Она имеет 3 режима: СПОРТ, СПОРТ и ЭКО. Подключается довольно просто, имеет 3 года гарантии.

Есть еще электронный корректор дроссельной заслонки — SHPORA (ШПОРА).

Для владельцев ВАЗов разработаны специальные регулируемые электронные датчики педалей газа.

Чтобы изменить чувствительность педали достаточно приоткрутить винты и немного сместить вправо-влево крепление.

Данные системы расширяют потенциальные возможности электронных педалей газа. Без дорогостоящего чипования электронного блока автомобиля можно превратить свой авто в гоночный болид.

Отсоединяем «минусовую» клемму аккумуляторной батареи.

Отверткой ослабляем винт, снимаем хомут и резиновый воздуховод с корпуса дроссельной заслонки.

Ключом на 10 ослабляем затяжку гайки фиксатора троса на секторе.

Со стороны сектора 3 дроссельной заслонки нужно вытянуть трос 1 до упора. Верхний рычаг 5 педали акселератора должен упираться в буфер 4 на кронштейне. Затягиваем гайку 2 крепления троса на секторе.

При этом дроссельная заслонка должна быть полностью закрыта.

Ослабляем затяжку гайки «А» и передвигаем ограничитель «Б» рычага педали до упора в кронштейн педали, Затягиваем гайку «А».

Если полностью нажимаем на педаль газа, заслонка должна быть полностью открытой, а нижний рычаг педали должен упираться в коврик

Откорректировать положение троса можно перемещением наконечника 1 оболочки в кронштейне, ослабив затяжку гаек 2.

После корректировки гайки 2 затянуть.

При необходимости регулировку повторяем. По окончании регулировки ставим на место воздуховод.

  1. Регулировка выполняется при помощи скобы-фиксатора, которую мы ранее снимали. Эта скоба является натяжителем кожуха в котором двигается трос.
  2. Снимите скобу и выполните натяжку тросика дроссельной заслонки таким образом, чтобы он провисал возле привода заслонки примерно 1-2 мм.
  1. Теперь необходимо установить фиксирующую скобу на место в кожухе. Убедитесь, что трос натянут оптимально, и не открыта при нулевом положении педали газа. Слишком натянутый трос станет причиной того, что будут постоянно повышенными. Несколько раз выжмите педаль газа и проверьте как все работает.
  2. Заведите мотор и убедитесь, что трос газа отрегулирован правильно, а холостые обороты находятся в норме.

Крышка блока (11183-1108500) фиксируется болтами, которые вставлены в овальные отверстия. Доработка заключается в том. чтобы ослабить 4 винта и повернуть крышку в нужном направлении:

  • Экономичный режим (против часовой стрелки). Для спокойной езды, для ускорения следует нажимать педаль немного больше, чем раньше. Расход бензина снижается;
  • Активный режим (по часовой стрелке). Машина реагирует уже при незначительном нажатии на педаль газа. Расход бензина увеличивается. Педаль становится более чувствительной и информативной.

Другими словами получаем тот же эффект, что и после установки JETTER (Джеттер или шпора).

Замечено, что первые минуты после таких настроек обороты холостого хода могут быть повышенные (около 1300 об/мин). Но через минуту ЭБУ постепенно подстроился и обороты опустятся до привычных. Если этого не произойдет, включите зажигание на минуту, а потом запустите мотор.

В случае необходимости, можно легко вернуть первоначальное положение (заранее его пометьте).

Принцип работы

Устройство электронной педали газа подразумевает передачу сигнала через встроенные датчики на блок управления. Это позволяет регулировать подачу воздушной смеси в отсеки двигателя, что, соответственно, непосредственно влияет на скорость транспортного средства.

Как работает электронная педаль газа:

  1. На педали акселератора находятся датчики. Они передают информацию об угле нажатия на ЭБУ авто.
  2. Блок управления моментально анализирует полученные данные, принимает решение о необходимости открытия дроссельной заслонки на необходимую величину.
  3. Необходимость изменения этого значения также принимается автоматически. Это важно при выборе комфортного режима эксплуатации двигателя.

Именно возможность автоматической регулировки часто ставит в тупик опытных водителей. Управление авто не на все 100% зависит от навыков вождения, что представляет определенные трудности. При определенном практическом опыте этот недостаток быстро сглаживается, но в начале «знакомства» с электронной педалью представляет ощутимое неудобство.

Он часто имеет совмещенный разъем с электроприводом дроссельной заслонки.

Работа системы электронной педали газа происходит следующим образом. При нажатии на педаль газа одновременно изменяется положение ползунков резисторов датчика. Они регулируют напряжение, подаваемое на электронный блок управления двигателем. Совместная работа двух датчиков уменьшает дифференциальные помехи и одновременно увеличивает надежность системы. Если откажет один датчик или электрическая цепь, система перейдет в аварийный режим, не произойдет резкого изменения подачи смеси.

Формируемый блоком управления сигнал приведет к вращению электропривода дроссельной заслонки. Это вращение изменит состояние датчика положения дроссельной заслонки. Сформированный им сигнал предназначен для управления подачей топлива, работой других систем двигателя, а также для обратной связи с целью стабилизации работы системы электронной педали газа.

Плюсы и минусы

Перед тем, как судить о возможном практическом применении этой системы при покупке нового авто, необходимо учитывать все возможные нюансы и особенности эксплуатации авто в таких условиях.

Главные преимущества такого варианта: регулировка нагрузки на двигатель, корректировка ошибочных действий. Недостатки — недостаточно быстрый разгон и чувствительность к действиям водителя. При должной обкатке и регулировке ЭБУ эти минусы несколько стираются, к тому же использование этого устройства позволяет экономить топливо и продлевает срок эксплуатации двигателя.

Плюсы:

  • электронная педаль газа формирует «готовый» сигнал на блок управления двигателя;
  • отсутствуют механические проблемы износа тросика, рычагов, застывания смазки;
  • увеличивается быстродействие системы;
  • в целом, конструкция педали становится проще, педаль можно заменить за несколько минут.
  • в случае неисправности система переходит в аварийный режим.

Минусы:

  • электроника также часто выходит из строя;
  • увеличивается количество устройств, влияющих на работоспособность: датчики педали, датчики положения дроссельной заслонки, привод заслонки;
  • очень часто неисправность связана с плохими контактами разъемов, неисправностью проводки;
  • педаль газа во время движения постоянно находится в движении, происходит износ потенциометров датчиков, ползунков;
  • электроника берет полный контроль над управлением педалью акселератора: нельзя «подбросить газку» во время запуска двигателя, перегазовать во время обгона, точнее, можно, но реакции движка не будет.

Правильная настройка

Настройка электронной педали газа на разных моделях автомобиля отличается, так как хотя и используется один принцип, но конструкция бывает разной. Поэтому лучше по своей модели поискать информацию в интернете. Рассмотрим для примера, как это делается для автомобилей Lada, отличия у них небольшие:

  • Снять педаль с кронштейна.
  • Ослабить винты, которые держат крышку. Один из них фиксирует положение крышки, его надо совсем выкрутить.
  • Повернуть крышку по часовой стрелке до упора и снова затянуть винты.

Это делает педаль более отзывчивой. Некоторые отмечают, что она начинает срабатывать практически так же быстро, как механическая. Может улучшиться работа двигателя в целом, трогаться с места автомобиль начинает без рывков. Отмечаются и другие улучшения. Если требуется, наоборот, понизить чувствительность, крышку надо поворачивать против часовой стрелки.

Автомобиль становится более «задумчивым». По такому же принципу регулируется педаль газа многих других моделей, но там есть свои конструктивные особенности. В интернете встречаются советы по модернизации внутреннего устройства – подкладыванием разных прокладок под рычаг и т.п. Так делать нельзя, так как эти прокладки могут отвалиться и попасть на контакты или заклинить рычаг, отчего автомобиль может потерять управление.

Какие неисправности могут быть

Как и любой другой механизм, этот узел в авто также может поломаться, к чему приводят различные факторы и ситуации. В большей мере этому способствует усложненная конструкция по сравнению с тросовым механизмом, поэтому выход из строя любого элемента может иметь катастрофические последствия. Обычно все поломки связаны с состоянием электрических сетей в авто, ремонту подобные элементы практически не подлежат, поэтому требуется замена и дальнейшая регулировка системы.

Как определить неисправность электронной педали газа:

  • При выходе из строя одного датчика на педали Е – газа, на блоке управления будет отображен соответствующий сигнал.
  • Если неисправны оба датчика, автомобиль автоматически перейдет в аварийный режим.

Частой причиной поломки является механическое повреждение устройства. В процессе эксплуатации контакты электронной педали газа могут окислиться, залипнуть или подгореть. При выполнении самостоятельного ремонта целесообразней в первую очередь устранить этот фактор, затем проверить работу системы. Если ошибка не устранена, придется выполнить замену датчика.

Основными признаками неисправности электронной педали газа являются:

  • отсутствие реакции на нажатие педали после запуска двигателя;
  • провалы приемистости двигателя во время движения;
  • плавание холостых оборотов;
  • резкие броски газа во время плавного нажатия на педаль;
  • повышенные холостые обороты.

Как проверить исправность

Возможные неисправности педали Е – газа при необходимости устраняются на СТО или сервисном центре вашего дилера. При хорошем знании устройства автомобиля и наличии необходимых навыков, можно заменить неисправные элементы самостоятельно.

Как проверить электронную педаль газа:

  1. С левой стороны снять дворник и облицовочную панель.
  2. Убрать расширительный бачок, сняв крепления кронштейна и отведя его в сторону для удобства доступа.
  3. Найти и снять резиновый кожух, за которым и будет обнаружено устройство.
  4. Снять корпус педали, заменит неисправный датчик.
  5. Выполнить монтаж в обратной последовательности.

Как работает электронная педаль газаКак работает электронная педаль газа

Регулировка электронной педали газа проводится в случае низкого порога чувствительности или несрабатывания системы при нажатии педали. Для этого при помощи вольтомметра выставляется соответствующий диапазон значений. Его лучше установить согласно руководству по эксплуатации. Данные для инжекторных и дизельных двигателей будут отличаться, как и для разного типа ДВС.

Электронный дроссель часто встречается на современных марках авто, ведь эта система позволяет значительно сэкономить расход топлива, а также обеспечивает плавный ход и «помощь» неопытным водителям при управлении ТС. Система не лишена некоторых недостатков, а также нуждается в периодическом осмотре и регулировке. Подробно о работе и основных нюансах использования педали Е – газа — в приведенной информации.

Электронную педаль газа потенциометрического типы (без встроенного цифрового преобразователя) можно проверить при помощи обычного мультиметра в режиме измерения сопротивления. На примере VW GOLF проверка ведется по таблице, приведенной выше в данной статье.

Аналогично для других моделей автомобилей необходимо знать распиновку блока управления двигателей и таблицу сопротивлений при перемещении потенциометра. Можно воспользоваться программой AUTODATA 3.45.

В случае цифровых электронных педалей контроль неисправности возможен только при помощи компьютерной диагностики.

В случае неисправности электронной педали газа ее можно поменять полностью или выполнить замену только блока датчиков.

Преимущества и недостатки электронной педали

Когда это устройство создали, речи об удобстве для водителя не шло. Просто оно позволяло повысить экологичность автомобиля и освобождало место от тросиков и прочей механики, что позволяло упростить конструкцию. Но прошло немало времени, и теперь электронный вариант можно встретить практически во всех автомобилях. За этот период выявились все преимущества и недостатки.

Среди преимуществ:

  • Экологичность – электронное управление двигателем уменьшает количество выхлопных газов, так как обороты строго контролируются.
  • Сглаженное срабатывание – электронный блок управления не позволяет менять обороты двигателя слишком резко.
  • Большая экономичность – опять же из-за строгого контроля оборотов снижается расход топлива.
  • Легкий запуск двигателя в любой сезон. «Холодный старт» зимой происходит легко и просто, без ручного шаманства с дросселем, которое может закончиться заливанием свечей.

Но есть и недостатки:

  • Невозможность ремонта. При поломке любого блока – самой педали, ЭБУ, или узла управления заслонкой, менять придется весь блок.
  • Задержка в срабатывании одновременно и преимущество. Но некоторым водителям не нравится, что от момента нажатия на педаль до набора оборотов проходит некоторое время. Хотя большинству это не мешает. Эта проблема часто решается просто регулировкой.
  • Мягкое нажатие – практически не ощущается сопротивление. Некоторым это не нравится, особенно тем, кто привык «чувствовать машину».

Недостатки не очень существенные. Самый серьезный – первый, но надо учитывать, что в целом это устройство гораздо надёжнее механического с тросиком. Поэтому ломается оно намного реже.

принцип работы, неисправности, как проверить, плюсы и минусы

Оригинальная конструкция авто претерпевает множество изменений и конструкторских разработок буквально каждый день. Одной из самых удачных инноваций стала замена тросового привода электронной педалью газа. Часто встречаемые названия этого узла — Е – газ и электронный дроссель, что как нельзя лучше объясняет принцип действия. Подобное устройство позволяет лучше контролировать усилие, а также обеспечивает еще ряд дополнительных преимуществ, о который расскажет приведенная информация.

Что значит электронная педаль газа

Подобное усовершенствование далеко не всем пришлось по душе и, в первую очередь — опытным автомобилистом, уверенно разбирающимся в функционировании столь сложного автомобильного механизма. Электронное устройство фактически снижает степень участия водителя при управлении транспортного средства. Оборотной стороной является легкость вождения и дополнительный контроль, что обязательно пригодится новичкам-автолюбителям, а так же людям, не имеющим точное представление об устройстве автомобильной системы.

Принцип работы

Устройство электронной педали газа подразумевает передачу сигнала через встроенные датчики на блок управления. Это позволяет регулировать подачу воздушной смеси в отсеки двигателя, что, соответственно, непосредственно влияет на скорость транспортного средства.

Как работает электронная педаль газа:

  1. На педали акселератора находятся датчики. Они передают информацию об угле нажатия на ЭБУ авто.
  2. Блок управления моментально анализирует полученные данные, принимает решение о необходимости открытия дроссельной заслонки на необходимую величину.
  3. Необходимость изменения этого значения также принимается автоматически. Это важно при выборе комфортного режима эксплуатации двигателя.

Именно возможность автоматической регулировки часто ставит в тупик опытных водителей. Управление авто не на все 100% зависит от навыков вождения, что представляет определенные трудности. При определенном практическом опыте этот недостаток быстро сглаживается, но в начале «знакомства» с электронной педалью представляет ощутимое неудобство.

Плюсы и минусы

Перед тем, как судить о возможном практическом применении этой системы при покупке нового авто, необходимо учитывать все возможные нюансы и особенности эксплуатации авто в таких условиях.

Главные преимущества такого варианта: регулировка нагрузки на двигатель, корректировка ошибочных действий. Недостатки — недостаточно быстрый разгон и чувствительность к действиям водителя. При должной обкатке и регулировке ЭБУ эти минусы несколько стираются, к тому же использование этого устройства позволяет экономить топливо и продлевает срок эксплуатации двигателя.

Какие неисправности могут быть

Как и любой другой механизм, этот узел в авто также может поломаться, к чему приводят различные факторы и ситуации. В большей мере этому способствует усложненная конструкция по сравнению с тросовым механизмом, поэтому выход из строя любого элемента может иметь катастрофические последствия. Обычно все поломки связаны с состоянием электрических сетей в авто, ремонту подобные элементы практически не подлежат, поэтому требуется замена и дальнейшая регулировка системы.

Как определить неисправность электронной педали газа:

  • При выходе из строя одного датчика на педали Е – газа, на блоке управления будет отображен соответствующий сигнал.
  • Если неисправны оба датчика, автомобиль автоматически перейдет в аварийный режим.

Частой причиной поломки является механическое повреждение устройства. В процессе эксплуатации контакты электронной педали газа могут окислиться, залипнуть или подгореть. При выполнении самостоятельного ремонта целесообразней в первую очередь устранить этот фактор, затем проверить работу системы. Если ошибка не устранена, придется выполнить замену датчика.

Как проверить электронную педаль газа

Возможные неисправности педали Е – газа при необходимости устраняются на СТО или сервисном центре вашего дилера. При хорошем знании устройства автомобиля и наличии необходимых навыков, можно заменить неисправные элементы самостоятельно.

Как проверить электронную педаль газа:

  1. С левой стороны снять дворник и облицовочную панель.
  2. Убрать расширительный бачок, сняв крепления кронштейна и отведя его в сторону для удобства доступа.
  3. Найти и снять резиновый кожух, за которым и будет обнаружено устройство.
  4. Снять корпус педали, заменит неисправный датчик.
  5. Выполнить монтаж в обратной последовательности.

Регулировка электронной педали газа проводится в случае низкого порога чувствительности или несрабатывания системы при нажатии педали. Для этого при помощи вольтомметра выставляется соответствующий диапазон значений. Его лучше установить согласно руководству по эксплуатации. Данные для инжекторных и дизельных двигателей будут отличаться, как и для разного типа ДВС.

Электронный дроссель часто встречается на современных марках авто, ведь эта система позволяет значительно сэкономить расход топлива, а также обеспечивает плавный ход и «помощь» неопытным водителям при управлении ТС. Система не лишена некоторых недостатков, а также нуждается в периодическом осмотре и регулировке. Подробно о работе и основных нюансах использования педали Е – газа — в приведенной информации.

принцип работы, неисправности, как проверить, плюсы и минусы

Оригинальная конструкция авто претерпевает множество изменений и конструкторских разработок буквально каждый день. Одной из самых удачных инноваций стала замена тросового привода электронной педалью газа. Часто встречаемые названия этого узла — Е – газ и электронный дроссель, что как нельзя лучше объясняет принцип действия. Подобное устройство позволяет лучше контролировать усилие, а также обеспечивает еще ряд дополнительных преимуществ, о который расскажет приведенная информация.

Что значит электронная педаль газа

Подобное усовершенствование далеко не всем пришлось по душе и, в первую очередь — опытным автомобилистом, уверенно разбирающимся в функционировании столь сложного автомобильного механизма. Электронное устройство фактически снижает степень участия водителя при управлении транспортного средства. Оборотной стороной является легкость вождения и дополнительный контроль, что обязательно пригодится новичкам-автолюбителям, а так же людям, не имеющим точное представление об устройстве автомобильной системы.

Принцип работы

Устройство электронной педали газа подразумевает передачу сигнала через встроенные датчики на блок управления. Это позволяет регулировать подачу воздушной смеси в отсеки двигателя, что, соответственно, непосредственно влияет на скорость транспортного средства.

Как работает электронная педаль газа:

  1. На педали акселератора находятся датчики. Они передают информацию об угле нажатия на ЭБУ авто.
  2. Блок управления моментально анализирует полученные данные, принимает решение о необходимости открытия дроссельной заслонки на необходимую величину.
  3. Необходимость изменения этого значения также принимается автоматически. Это важно при выборе комфортного режима эксплуатации двигателя.

Именно возможность автоматической регулировки часто ставит в тупик опытных водителей. Управление авто не на все 100% зависит от навыков вождения, что представляет определенные трудности. При определенном практическом опыте этот недостаток быстро сглаживается, но в начале «знакомства» с электронной педалью представляет ощутимое неудобство.

Плюсы и минусы

Плюсы и минусы электронной педали газа

Перед тем, как судить о возможном практическом применении этой системы при покупке нового авто, необходимо учитывать все возможные нюансы и особенности эксплуатации авто в таких условиях.

Главные преимущества такого варианта: регулировка нагрузки на двигатель, корректировка ошибочных действий. Недостатки — недостаточно быстрый разгон и чувствительность к действиям водителя. При должной обкатке и регулировке ЭБУ эти минусы несколько стираются, к тому же использование этого устройства позволяет экономить топливо и продлевает срок эксплуатации двигателя.

Какие неисправности могут быть

Как и любой другой механизм, этот узел в авто также может поломаться, к чему приводят различные факторы и ситуации. В большей мере этому способствует усложненная конструкция по сравнению с тросовым механизмом, поэтому выход из строя любого элемента может иметь катастрофические последствия. Обычно все поломки связаны с состоянием электрических сетей в авто, ремонту подобные элементы практически не подлежат, поэтому требуется замена и дальнейшая регулировка системы.

Как определить неисправность электронной педали газа:

  • При выходе из строя одного датчика на педали Е – газа, на блоке управления будет отображен соответствующий сигнал.
  • Если неисправны оба датчика, автомобиль автоматически перейдет в аварийный режим.

Частой причиной поломки является механическое повреждение устройства. В процессе эксплуатации контакты электронной педали газа могут окислиться, залипнуть или подгореть. При выполнении самостоятельного ремонта целесообразней в первую очередь устранить этот фактор, затем проверить работу системы. Если ошибка не устранена, придется выполнить замену датчика.

Как проверить электронную педаль газа

Как проверить электронную педаль газа

Возможные неисправности педали Е – газа при необходимости устраняются на СТО или сервисном центре вашего дилера. При хорошем знании устройства автомобиля и наличии необходимых навыков, можно заменить неисправные элементы самостоятельно.

Как проверить электронную педаль газа:

  1. С левой стороны снять дворник и облицовочную панель.
  2. Убрать расширительный бачок, сняв крепления кронштейна и отведя его в сторону для удобства доступа.
  3. Найти и снять резиновый кожух, за которым и будет обнаружено устройство.
  4. Снять корпус педали, заменит неисправный датчик.
  5. Выполнить монтаж в обратной последовательности.

Регулировка электронной педали газа проводится в случае низкого порога чувствительности или несрабатывания системы при нажатии педали. Для этого при помощи вольтомметра выставляется соответствующий диапазон значений. Его лучше установить согласно руководству по эксплуатации. Данные для инжекторных и дизельных двигателей будут отличаться, как и для разного типа ДВС.

Электронный дроссель часто встречается на современных марках авто, ведь эта система позволяет значительно сэкономить расход топлива, а также обеспечивает плавный ход и «помощь» неопытным водителям при управлении ТС. Система не лишена некоторых недостатков, а также нуждается в периодическом осмотре и регулировке. Подробно о работе и основных нюансах использования педали Е – газа — в приведенной информации.

Как найти неисправность в автомобиле, который не реагирует на нажатие педали газа

Педаль газа - это простой рычаг, соединяющий водителя с более сложным дросселем и корпусом дроссельной заслонки. Именно с помощью этой связи дроссельная заслонка или компьютер выполняет все свои регулировки в зависимости от требований водителя к скорости. Если связь не отвечает, причиной может быть несколько факторов. Здесь, в зависимости от марки и модели вашего автомобиля, мы можем приступить к диагностике и порекомендовать ремонт вашей педали газа, которая не отвечает.Всегда помните, диагностируя любую проблему, в первую очередь начинайте с наиболее распространенных проблем.

  • Примечание : имейте в виду, что не все шаги и разделы руководства относятся к вашей конкретной марке и модели. Существует множество дроссельных заслонок и множество различных деталей, которые им сопутствуют.

Часть 1 из 2: Визуальный осмотр педали газа

При первоначальном осмотре есть несколько дефектов, дефекты которых видны невооруженным глазом.Всегда начинайте с более простых исправлений, прежде чем переходить к худшему из возможных сценариев.

Шаг 1: Найдите видимые препятствия на педали газа . Поищите любые препятствия или предметы, которые мешают педали. Что-нибудь прокатилось под педалью? Не спутался ли шнур? Отодвиньте коврик и убедитесь, что он не оказывает сопротивления.

Шаг 2: Найдите видимые препятствия на дроссельной заслонке . Откройте капот и найдите корпус дроссельной заслонки.Корпус дроссельной заслонки может быть открыт, а для доступа к некоторым деталям потребуется снять.

Ищите физические вещества, чрезмерное скопление ила, какое-либо препятствие или сломанный корпус дроссельной заслонки.

Шаг 3: Найдите видимые повреждения или деформации в системе . Посмотрите на рычажок на стороне привода брандмауэра, чтобы убедиться, что он прямой и правильно выровнен.

Посмотрите на рычаг в моторном отсеке, чтобы убедиться, что рычаг дроссельной заслонки прямой, неповрежденный и плотный.Любое дополнительное провисание, изгибы или обрывы рычажного механизма вызовут множество проблем с дроссельной заслонкой.

Предполагая, что корпус дроссельной заслонки, трос и педаль функционируют должным образом, вам нужно будет глубже изучить систему и ее компоненты, чтобы диагностировать неработающую педаль газа. Далее перечислены некоторые из распространенных проблем, которые вызывают аналогичные симптомы.

Часть 2 из 2: Рассмотрим наиболее распространенные проблемы

Без каких-либо серьезных дефектов в компонентах дроссельной заслонки, скорее всего, ваша проблема (проблемы) связана с чем-то более трудным для определения.Самый быстрый способ диагностировать проблему - устранить следующие компоненты. Возможно, вы сможете удалить новые детали, которые были недавно заменены, или компоненты, которые, как вы знаете, работают правильно.

Если вы этого не сделали, отсканируйте коды OBD, чтобы они помогли вам указать правильное направление. Вы можете сделать это в большинстве магазинов автомобильных запчастей по всей стране.

Шаг 1: Рассмотрим датчик положения дроссельной заслонки . Грязный или забитый датчик положения дроссельной заслонки не будет снимать точные показания и давать точные выходные данные для использования компьютером.Это может вызвать опасные последствия для водителя.

Обычно они доступны и поддаются очистке. Если это причина ваших проблем, достаточно простой очистки. В худшем случае вам нужно будет заменить весь блок.

Шаг 2. Проверьте топливный фильтр на предмет засорения . Забитый топливный фильтр не позволит необходимому количеству топлива добраться до двигателя вовремя. Водитель может нажать на педаль газа, и все компоненты дроссельной заслонки могут потребовать правильное количество топлива, но насос сталкивается с сопротивлением фильтра и не может позволить потоку пройти к двигателю.

Если топливный фильтр засорен, единственный ремонт, который можно сделать, - это заменить фильтр. Это не обслуживаемые единицы.

Этап 3. Проверьте топливный насос на предмет неисправности . Неисправный топливный насос не будет подавать необходимый газ в трубопроводы и двигатель. Опять же, если это так, все компоненты дроссельной заслонки могут работать правильно, но кажется, что они не реагируют.

Чтобы отремонтировать топливный насос, вам нужно уронить бак или получить к нему доступ через панель доступа (если есть).Посмотрите на состояние насоса и убедитесь, что всасывающий патрубок не засорен. Предполагая, что насос чистый и вышел из строя, вам необходимо заменить весь топливный модуль. Старые автомобили могут иметь отдельный насос, но в большинстве современных автомобилей все части будут объединены в один модуль.

Шаг 4. Проверить датчик массового расхода воздуха . Датчик массового расхода воздуха сообщит компьютеру, какое количество воздуха забирается в двигатель, чтобы подобрать необходимое количество топлива. Топливно-воздушная смесь имеет решающее значение для работы двигателя.Если датчик вышел из строя и в двигатель подается неправильное количество воздуха и топлива, водитель не сможет контролировать двигатель. Это может показаться неработающим педалью газа.

Обычно они не обслуживаются, но в случае неисправности их необходимо заменить. Это можно сделать легко, и, вероятно, потребуется сделать это на стареющем автомобиле.

Шаг 5: Посмотрите на электронный модуль управления дроссельной заслонкой . Неисправности модуля электронного управления дроссельной заслонкой являются одной из наиболее распространенных проблем при неработающей педали газа.

Это датчик, который считывает, насколько сильно вы нажали педаль газа, и передает эту информацию в компьютер, который управляет дроссельной заслонкой. Эта информация также используется при вычислении момента зажигания и других компонентов.

Если модуль неисправен, автомобиль будет работать в «ограниченном режиме». Это функция, которая позволяет автомобилю двигаться с низкой скоростью, чтобы вывести его из опасной зоны. Есть и другие симптомы, которые могут вызвать аналогичные проблемы с дроссельной заслонкой.

Если электронный модуль управления дроссельной заслонкой неисправен, вам необходимо заменить один или все задействованные компоненты. Требуется дальнейшее тестирование. Домашний ремонт этих систем не рекомендуется.

Нечувствительная педаль газа может очень расстраивать и вызывать у вас множество вопросов. При правильных знаниях запутанная проблема может стать кристально ясной. Если ваш автомобиль находится в аварийном режиме или не работает, обратитесь к профессиональному механику, например, из компании YourMechanic, чтобы он проверил вашу педаль газа за вас.

.

Почему мой двигатель запускается, но затем останавливается?

Проверка IAC (для двигателей с многопортовыми системами впрыска, большинства современных двигателей):

В большинстве случаев проблема здесь связана с клапаном регулировки холостого хода (IAC).
Клапан IAC управляется компьютером и позволяет воздуху обходить дроссельную заслонку в условиях холостого хода или низких температур, чтобы предотвратить резкий холостой ход или не дать двигателю заглохнуть. Проверить клапан IAC можно с помощью цифрового мультиметра:

  1. Сначала отсоедините электрический разъем IAC.
  2. Поверните ключ зажигания в положение «включено» (работа), но не запускайте двигатель.
  3. Установите вольтметр на диапазон 20 вольт (или выше 15 вольт) по шкале постоянного тока.
  4. Подключите черный провод измерительного прибора к земле (например, металлической поверхности двигателя или отрицательной клемме аккумулятора), а с помощью щупа красного измерительного провода - к клеммам на стороне жгута.
  5. Вы должны получить примерно от 10 до 12 вольт на одном из выводов. Это входящий сигнал от модуля управления двигателем (автомобильного компьютера).В противном случае на этой стороне цепи есть проблемы.

Теперь измерьте состояние клапана, измерив сопротивление на выводах разъема IAC.

  1. Установите вольтметр на ом для этого измерения.
  2. Вы должны получить сопротивление от 6 до 13 Ом.

Для проверки возможного внутреннего короткого замыкания:

  1. Проверьте сопротивление на каждой клемме разъема IAC и на корпусе клапана IAC с помощью вольтметра.
  2. Вы должны получить сопротивление около 10 000 Ом.

Проверка внутреннего физического состояния клапана IAC:

Заблокированный IAC может привести к остановке двигателя сразу после его запуска, если клапан закроется. Клапаны IAC могут со временем заполняться нагаром, что мешает перемещению иглы или блокирует проходы клапана.

На большинстве моделей автомобилей клапан IAC легко доступен и легко снимается, открутив пару крепежных болтов.

  1. Сначала выключите ключ зажигания и выньте ключ.
  2. Отсоедините электрический разъем клапана IAC.
  3. Выкрутите болты крепления клапана и снимите клапан с автомобиля.
  4. Проверить стержень клапана и корпус на скопление нагара. При необходимости очистите клапан с помощью очистителя карбюратора и мягкой тряпки для удаления отложений.
  5. Также проверьте уплотнительное кольцо клапана. Он должен быть мягким и в хорошем состоянии. В противном случае замените его.

При необходимости обратитесь к руководству по ремонту вашего автомобиля, чтобы узнать о рекомендуемых процедурах тестирования для вашей конкретной модели автомобиля.

Ваша конкретная система впрыска топлива может иметь другие необходимые настройки. Например, вам может потребоваться настроить

  • холостой ход
  • трос дроссельной заслонки
  • упор дроссельной заслонки
  • Топливно-воздушная смесь холостого хода

При необходимости обратитесь к руководству по ремонту вашего автомобиля.

Поиск и устранение неисправностей датчика ECT (температуры охлаждающей жидкости двигателя)

ECT измеряет рабочую температуру двигателя и отправляет эту информацию в виде электрических данных на компьютер.Автомобильный компьютер использует эту информацию и информацию от других датчиков для регулировки угла опережения зажигания для повышения эффективности двигателя.

Таким образом, неисправный датчик ECT может иметь прямое влияние на работу двигателя. Если датчик приводит к обеднению топливовоздушной смеси, двигатель может работать с перебоями на холостом ходу или глохнуть.

В большинстве датчиков ECT используется термистор для изменения сигнала напряжения, отправляемого на компьютер, в зависимости от температуры охлаждающей жидкости двигателя. Чем выше температура охлаждающей жидкости, тем меньше сопротивление датчика и выше напряжение сигнала.

Для проверки датчика ECT:

  1. Найдите датчик. Обычно это близко к корпусу термостата.
  2. Выключите и остудите двигатель, отсоедините электрический разъем датчика ECT.
  3. Установите цифровой мультиметр на шкалу Ом и измерьте сопротивление на клемме датчика. Запишите значение сопротивления.
  4. Вставьте электрический разъем датчика и запустите двигатель. Дайте двигателю поработать на холостом ходу примерно 15-20 минут, чтобы он достиг рабочей температуры.
  5. Заглушить двигатель.
  6. Отсоедините электрический разъем ECT и измерьте сопротивление на выводах датчика, как вы делали на шаге 3.
  7. На этот раз сопротивление датчика должно быть значительно ниже. Например, в зависимости от конкретной конфигурации датчика и модели двигателя, датчик может иметь сопротивление 40 кОм, когда двигатель холодный, и 2 кОм, когда он горячий.
  8. Сравните ваши результаты со спецификациями, указанными в руководстве по ремонту вашего автомобиля.

Неисправный датчик ECT может вызвать срабатывание контрольной лампы двигателя.Если во время тестов ваш датчик проверяет «ОК», но компьютер сообщает, что с ним проблема, проверьте цепь датчиков между ECT и компьютером на наличие плохих соединений или поврежденного провода.

Кроме того, проверьте, что компьютер посылает правильное опорное напряжение датчика.

  • Отсоединить электрический разъем датчика ECT.
  • Поверните ключ зажигания в положение «Вкл.», Но не запускайте двигатель.
  • Измерьте напряжение на разъеме жгута проводов (тот, который ведет к компьютеру) с помощью вольтметра.
  • Обычно вы должны видеть на разъеме около 5 вольт. Если нет, значит проблема в цепи.

Проверка на заедание клапана рециркуляции ОГ

Система рециркуляции отработавших газов (EGR) повторно вводит отработавшие газы в камеры сгорания для снижения температуры двигателя и снижения токсичных выбросов.

Проходы клапана рециркуляции ОГ часто блокируются скоплением углерода. Отложения нагара могут помешать закрытию клапана, что приведет к остановке двигателя на холостом ходу.Кроме того, клапан рециркуляции отработавших газов может протекать через основание, вызывая остановку двигателя на холостом ходу, при замедлении или во время быстрой остановки.

Если вы никогда не проверяли под клапаном или с момента последней проверки прошло несколько лет, возможно, стоит взглянуть сейчас. Но обязательно имейте под рукой замену прокладки. Возможно, вам потребуется установить новый. Если вы не можете найти его для вашей конкретной модели автомобиля, вы все равно можете купить прокладочную бумагу в местном магазине автозапчастей и сделать прокладку самостоятельно.

  • Большинство клапанов системы рециркуляции ОГ доступны, и их несложно снять. Однако проверьте конфигурацию клапана EGR для вашей конкретной модели, чтобы убедиться, что у вас есть все инструменты, необходимые для работы. Обычно все, что вам нужно, - это пара гаечных ключей, трещотка, патрон соответствующего размера, а иногда и трубный ключ, чтобы отсоединить клапан от выхлопной трубы. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
  • Удалите нагар из-под клапана и впускных каналов с помощью очистителя карбюратора.Следите за тем, чтобы очиститель карбюратора не достиг диафрагмы клапана или каких-либо электрических цепей, в зависимости от вашей конкретной модели, иначе вы можете повредить клапан.
  • При необходимости установите клапан, используя новую прокладку.

Проверка клапана рециркуляции ОГ:

В зависимости от конкретной конфигурации клапана рециркуляции ОГ вы, вероятно, можете просунуть палец через нижнюю часть клапана и попытаться сдвинуть внутреннюю диафрагму. Если диафрагма не двигается, возможно, она застряла.

Вот несколько альтернативных методов проверки движения диафрагмы:

  • Поверните рычаг акселератора рукой, чтобы увеличить скорость двигателя. Вы можете увидеть движение диафрагмы с помощью зеркала, помещенного под клапаном рециркуляции ОГ. Если вы видите диафрагму с зеркалом, но не видите, как она движется, когда вы управляете рычажным механизмом акселератора, возможно, диафрагма застряла.
  • Можно также использовать ручной вакуумный насос. Вы можете провести этот тест при выключенном двигателе и с помощью зеркала наблюдать за движением диафрагмы.Отсоедините вакуумный шланг от клапана и вместо этого подключите вакуумный насос. Подайте вакуум около 15 дюймов ртутного столба на клапан рециркуляции ОГ, наблюдая за движением диафрагмы через зеркало. Если диафрагма не двигается, возможно, она застряла.

Другой причиной выхода из строя диафрагмы клапана является износ или повреждение, которое вызывает утечку выхлопных газов. Быстрый способ проверить протекающую диафрагму - использовать очиститель карбюратора.

  • Заблокируйте колеса деревянными брусками.
  • Установите коробку передач в положение "Парковка" (автомат) или нейтраль (стандарт).
  • Запустите двигатель и откройте капот.
  • Распылите средство для очистки карбюратора под клапаном в сторону диафрагмы.
  • Если обороты двигателя увеличиваются во время распыления, это означает, что мембрана протекает, и вам необходимо заменить клапан.

Неисправный каталитический нейтрализатор

Плохой каталитический нейтрализатор также может вызвать проблемы на холостом ходу. В зависимости от конкретной проблемы могут проявляться и другие симптомы:

  • Запах тухлых яиц
  • дребезжащий звук
  • Слабая мощность двигателя

Одна из самых распространенных проблем с каталитическим нейтрализатором - это засоренный блок.Внутренний субстрат частично сужается или разрушается.

Обычно проблемы с каталитическим нейтрализатором запускают контрольную лампу двигателя (CEL). Компьютер может хранить коды от P0420 до P0423. Если вы обнаружите код, связанный с каталитическим нейтрализатором, устраните неисправность каталитического нейтрализатора перед его заменой, чтобы убедиться, что кот на самом деле плохой. Каталитические нейтрализаторы дороги, и вам нужно убедиться, что некоторые другие компоненты не связаны с проблемой. При необходимости обратитесь к руководству по ремонту вашего автомобиля.

Проверка IAC на моделях автомобилей с системой впрыска дроссельной заслонки (TBI):

Многие автомобили, оборудованные системами TBI, также имеют клапан IAC, управляемый компьютером.

  • Вы можете использовать тест, описанный в предыдущем разделе, если на вашем автомобиле есть клапан IAC.
  • Кроме того, некоторые из этих систем могут иметь регулировку холостого хода (см. Руководство по ремонту),

Обычно скорость холостого хода можно регулировать, подключив к двигателю тахометр (некоторые цифровые мультиметры имеют эту функцию).Затем вы можете поворачивать винт холостого хода на корпусе дроссельной заслонки или карбюраторе до тех пор, пока частота вращения не будет установлена ​​в соответствии со спецификациями.

.

2019 Новый автомобильный электронный контроллер дроссельной заслонки для изменения настройки ухода за обслуживанием ремонт салона красоты Автоусилитель педали газа | |

Автомобильный усилитель скорости, контроллер отклика дроссельной заслонки, ускоритель наддува, дроссельный клапан, электронный усилитель мощности для всех автомобилей

Внимание: этот продукт совместим со всеми автомобилями. Пожалуйста, сообщите нам вашу марку автомобиля, модель и год выпуска, а также изображение педали автомобиля, если возможно, при размещении заказа!

фото педали автомобиля:

HTB1UgdIaOnrK1Rjy1Xcq6yeDVXa4

Основные характеристики продукта

1.Уменьшите скорость отклика электронного дросселя

2. Повышение чувствительности электронного дросселя.

3. Plug and play без внешнего источника питания

4. 9 регулируемых режимов

5. Он может получить оригинальный автомобильный режим при просмотре дополнительных

6. Супер яркий цифровой экран.

Что такое электронный контроллер дроссельной заслонки?

электронный контроллер дроссельной заслонки - это контроллер отклика дроссельной заслонки.Он устраняет задержки срабатывания электронной педали акселератора. Фактически, это позволяет вашему двигателю реагировать быстрее. В результате ваш автомобиль может разгоняться быстрее.

О принципе ускорения:

Регулируя эффективность реакции клапана, автомобильный дроссель становится более чувствительным, скорость реакции выше, а мгновенный запуск, эффект обгона одной кнопкой не влияет на исходную функцию автомобиля и не повреждает двигатель автомобиля!

Электронный контроллер дроссельной заслонки

добиться превосходных характеристик разгона и почувствовать себя как на гоночном поле

1.ультратонкий экран дисплея 2. золотая рамка 3. 9-режим можно свободно переключать

1_

Скорость в гоночном режиме увеличена на 60%

конкретный автомобиль для конкретного использования

2_

4_ 5_

Деталь для режима:

P1 Комфортный режим:

Увеличьте скорость отклика дроссельной заслонки, начало становится быстрым, а ускорение плавным, уровень 1-9 для регулировки от слабого до сильного, рисунок 4 (P1.9) см. Комфортный режим и 9 уровень

P2 Спортивный режим:

Улучшение мгновенного ускорения и поворотов для достижения максимальной скорости, уровень 1-9 для регулировки от слабого до сильного, изображение 5 (P2.9) относится к спортивному режиму и уровню 9

Гоночный режим P3:

Добейтесь превосходных характеристик ускорения и почувствуйте себя как в гоночном поле. 1-9 уровень для регулировки от слабого до сильного, изображение 6 (P3.9) см. Спортивный режим и 9 уровень

ИЛИ нормальный режим:

Вернитесь в нормальный режим управления.

Экономичный режим ЕС:

Достигните наилучшего режима экономии топлива, экономия топлива около 3-8%.

Автоматический режим:

Нажмите и удерживайте «+» в течение 3 секунд, на экране отобразится AAA, это означает переход в автоматический режим.

Ручной режим:

Нажмите и удерживайте «-» в течение 3 секунд, на экране отобразится SSS, это означает переход в ручной режим.

6.1_

Шаг установки:

во-первых: узнать педаль акселератора автомобиля

во-вторых: отключите интерфейс педали акселератора автомобиля

третий: соедините контроллер дроссельной заслонки с интерфейсом педали акселератора

вперед: приклеить дроссель на место рядом с панелью приборов

Точки установки:

1.Выключите пламя и подождите 5 минут.

2. Отключите интерфейс педали акселератора оригинального автомобиля.

3. Подключите два интерфейса контроллера к ЭБУ и педали газа соответственно.

4. Убедитесь, что кабельное соединение надежно и не мешает движению.

5. Прикрепите электронный дисплей к удобному месту.

3_ 7_ 1_ _

Меры безопасности

а.Перед установкой пользователю необходимо проверить разъем электронного контроллера дроссельной заслонки и интерфейс педали акселератора, они должны быть правильно подключены.

б. После завершения установки запустите двигатель под нейтральной передачей или P-передачей и убедитесь, что педаль акселератора работает.

в. При установке в неправильном направлении педаль акселератора станет недействительной, и загорится сигнальная лампа двигателя. Если в этой ситуации, пожалуйста, не волнуйтесь, этот продукт имеет внутреннюю схему защиты, которая предотвратит повреждение деталей автомобиля.Выключите двигатель и разберите этот продукт. Через 2 минуты правильно установите этот продукт, и он сможет работать.

Разъемы Показать:

У нас есть всех разъемов для автомобилей в мире , ниже приведены некоторые образцы, пожалуйста, сфотографируйте свой разъем педали после размещения заказа, чтобы избежать беспорядка.

1

2

3 4 5

.

2018 Автомобильный электронный контроллер дроссельной заслонки для изменения настройки ухода за обслуживанием ремонт салона красоты Автоусилитель педали газа Новый | |

Внимание: этот продукт совместим со всеми автомобилями. Пожалуйста, сообщите нам вашу марку автомобиля, модель и год выпуска, а также изображение педали автомобиля, если возможно, при размещении заказа!

фото педали автомобиля:

HTB1UgdIaOnrK1Rjy1Xcq6yeDVXa4

Основные характеристики продукта

1.Уменьшите скорость отклика электронного дросселя

2. Повышение чувствительности электронного дросселя.

3. Plug and play без внешнего источника питания

4. 9 регулируемых режимов

5. Он может получить оригинальный автомобильный режим при просмотре дополнительных

6. Супер яркий цифровой экран.

Что такое электронный контроллер дроссельной заслонки?

электронный контроллер дроссельной заслонки - это контроллер отклика дроссельной заслонки.Он устраняет задержки срабатывания электронной педали акселератора. Фактически, это позволяет вашему двигателю реагировать быстрее. В результате ваш автомобиль может разгоняться быстрее.

О принципе ускорения:

Регулируя эффективность реакции клапана, автомобильный дроссель становится более чувствительным, скорость реакции выше, а мгновенный запуск, эффект обгона одной кнопкой не влияет на исходную функцию автомобиля и не повреждает двигатель автомобиля!

Электронный контроллер дроссельной заслонки

добиться превосходных характеристик разгона и почувствовать себя как на гоночном поле

1.ультратонкий экран дисплея 2. золотая рамка 3. 9-режим можно свободно переключать

1_

Скорость в гоночном режиме увеличена на 60%

конкретный автомобиль для конкретного использования

2_

4_ 5_

Деталь для режима:

P1 Комфортный режим:

Увеличьте скорость отклика дроссельной заслонки, начало становится быстрым, а ускорение плавным, уровень 1-9 для регулировки от слабого до сильного, рисунок 4 (P1.9) см. Комфортный режим и 9 уровень

P2 Спортивный режим:

Улучшение мгновенного ускорения и поворотов для достижения максимальной скорости, уровень 1-9 для регулировки от слабого до сильного, изображение 5 (P2.9) относится к спортивному режиму и уровню 9

Гоночный режим P3:

Добейтесь превосходных характеристик ускорения и почувствуйте себя как в гоночном поле. 1-9 уровень для регулировки от слабого до сильного, изображение 6 (P3.9) см. Спортивный режим и 9 уровень

ИЛИ нормальный режим:

Вернитесь в нормальный режим управления.

Экономичный режим ЕС:

Достигните наилучшего режима экономии топлива, экономия топлива около 3-8%.

Автоматический режим:

Нажмите и удерживайте «+» в течение 3 секунд, на экране отобразится AAA, это означает переход в автоматический режим.

Ручной режим:

Нажмите и удерживайте «-» в течение 3 секунд, на экране отобразится SSS, это означает переход в ручной режим.

6.1_

Шаг установки:

во-первых: узнать педаль акселератора автомобиля

во-вторых: отключите интерфейс педали акселератора автомобиля

третий: соедините контроллер дроссельной заслонки с интерфейсом педали акселератора

вперед: приклеить дроссель на место рядом с панелью приборов

Точки установки:

1.Выключите пламя и подождите 5 минут.

2. Отключите интерфейс педали акселератора оригинального автомобиля.

3. Подключите два интерфейса контроллера к ЭБУ и педали газа соответственно.

4. Убедитесь, что кабельное соединение надежно и не мешает движению.

5. Прикрепите электронный дисплей к удобному месту.

3_ 7_ 1_ _

Меры безопасности

а.Перед установкой пользователю необходимо проверить разъем электронного контроллера дроссельной заслонки и интерфейс педали акселератора, они должны быть правильно подключены.

б. После завершения установки запустите двигатель под нейтральной передачей или P-передачей и убедитесь, что педаль акселератора работает.

в. При установке в неправильном направлении педаль акселератора станет недействительной, и загорится сигнальная лампа двигателя. Если в этой ситуации, пожалуйста, не волнуйтесь, этот продукт имеет внутреннюю схему защиты, которая предотвратит повреждение деталей автомобиля.Выключите двигатель и разберите этот продукт. Через 2 минуты правильно установите этот продукт, и он сможет работать.

Разъемы Показать:

У нас есть всех разъемов для автомобилей в мире , ниже приведены некоторые образцы, пожалуйста, сделайте фото разъема педали после размещения заказа, чтобы избежать путаницы.

1

2

3 4 5

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
