Как проверить генератор на машине, не снимая его?

Важным узлом электрической цепи автомобиля является генератор. Его основное предназначение — преобразование энергии, получаемой от вращения коленчатого вала автомобиля в электричество для подзарядки АКБ и питания всего автомобильного электрооборудования. То есть, в процессе движения транспортного средства данный агрегат вырабатывает электроэнергию.

Ни что не вечно под Луной, а тем более элементы двигателя автомобиля. Какой бы крутой не была ваша машина, она постоянно нуждается в техническом обслуживании. Если генератор выходит из строя, мотор может попросту заглохнуть во время движения. Соответственно, при появлении первых неполадок в электрооборудовании следует находить причины поломки и устранять их.

К сожалению, в большинстве авто снять генератор для диагностики довольно сложно, поэтому у водителей возникает естественный вопрос: есть ли реальные способы проверить генератор, не снимая его? Отвечаем: такие способы есть.

Рассмотрим данный вопрос более детально.

Методы диагностики

Самый простой способ — это сесть в машину, завести мотор и обратить внимание на лампочку зарядки аккумулятора. В идеале она должна погаснуть. Если же она горит, значит проблема имеется. Ранее на Vodi.su мы уже рассказывали, почему долго горит лампочка аккумулятора при заведенном двигателе. Причин может быть несколько:

• растяжение ремня ГРМ, через который передается вращение от коленвала на шкив генератора;
• слабый контакт на клеммах выхода из генератора или АКБ;
• проблемы с самим генератором — истерлись графитные щетки, заклинило подшипник ротора, полетели втулки вала ротора;
• неисправности диодного моста и регулятора напряжения.

Установить точную причину поломки можно только с помощью вольтметра или любого тестера. В идеале, если измерить напряжение на клеммах АКБ, оно должно составлять 13,7-14,3 В. Если же оно ниже, это говорит о разряде аккумуляторной батареи или о неполадках генератора. При незаведенном двигателе напряжение на клеммах АКБ должно быть примерно 12 Вольт.

Если поломка действительно связана с генератором, то аккумулятор очень быстро будет разряжаться, так как во время движения не получает достаточно напряжения. Это чревато быстрой сульфатацией пластин и постоянным недозарядом.

Рекомендуют также при включенном моторе и подсоединенном к АКБ тестере попеременно включать и выключать все потребители тока — фары, магнитолу, диодную подсветку и так далее. При этом скачки в напряжении в меньшую сторону допускаются, но не слишком большие — 0,2-0,5 Вольта. Если же показатель на дисплее вольтметра резко снижается, это может быть свидетельством утечек электроэнергии, замыкания обмотки или пробоем диодного моста.

Еще один способ проверки — отсоедините минусовую клемму АКБ, когда двигатель запущен. Выполняйте данный тест в резиновых перчатках, можно также постелить резиновый коврик, чтобы вас не ударило током. Если генератор исправен, то даже со снятой клеммой двигатель должен продолжить работу, то есть электроэнергия на свечи нормально поступает от генератора.

Стоит отметить, что данный метод считают экстремальным, так как подобные эксперименты могут реально привести не только к травмам, но и к поломкам. Кроме того, на современных авто, оснащенных ЭБУ и различной электронной начинкой, отсоединять АКБ от сети запрещается, так как может произойти сброс всех настроек.

Признаки поломок генератора

Итак, если светится лампочка зарядки после пуска силового агрегата, это уже повод забеспокоится. Заряда АКБ, по уверениям производителей, должно хватить на 200 км пути, то есть вполне достаточно, чтобы добраться до СТО.

Если проблема связана с подшипником или втулками, то можно из-под капота услышать характерный свист. Значит действия нужно предпринимать максимально быстро. Ремень генератора тоже имеет ограниченный ресурс. К счастью, его натяжение на отечественных авто можно проверить вручную. Если же у вас иномарка, то и эту задачу желательно выполнять на СТО или в хорошо оборудованном гараже.

Проблемы с электрическими компонентами цепи выдают себя следующим образом:

• лампочка зарядки АКБ горит тускло;
• тускло светятся фары, при наборе скорости их свет становится более ярким, а потом опять тускнеет — это говорит о нестабильной работе регулятора напряжения и диодного моста;
• характерное завывание мотора.

Если вы замечаете подобные симптомы, значит нужно отправляться на диагностику к специалистам. У них обязательно найдется сложное оборудование, например осциллограф, чтобы проверить генератор и снять все показания его работы. Процесс этот довольно сложный, так как приходится измерять напряжение по несколько раз в различных режимах работы, а также подключать клеммы к самому генератору, чтобы выяснить, какое напряжение он выдает.

Техническое обслуживание генератора

Продлить срок службы данного агрегата вполне возможно, не прибегая к его демонтажу и ремонту. Прежде всего, необходимо регулярно проверять натяжение ремня ГРМ. Если до него легко добраться, просто немного надавите на ремень, он не должен прогибаться больше, чем на пять миллиметров. Натягивать ремень можно путем откручивания крепления генератора и его перемещения по отношению к двигателю. На более современных моделях имеется специальный натяжной ролик. Если ремень потертый, его нужно менять.

Во-вторых, болты крепления должны быть туго затянуты, чтобы избежать вибраций. В-третьих, проверить и заменить щеточный механизм также можно без демонтажа. Снимите минусовую клемму АКБ, открутите заднюю крышку генератора, снимите регулятор напряжения. Если щетки выступают менее, чем на 5 мм, они подлежат замене.

Стоит отметить, что в продаже есть ремкомплекты с щетками, держателями и кольцами. Хотя, редакция Vodi.su рекомендует выполнять данную замену лишь при наличии соответствующих знаний, так как по ходу замены щеток необходимо еще протереть гнездо щеткодержателя, отпаять и обратно припаять проводки, проверить силу контактных пружин и пр.

Щеткам требуется некоторое время для притирки, поэтому может не загораться лампочка зарядки АКБ. Но это временное явление. Проверяйте также шкив генератора, он должен свободно вращаться без люфта и посторонних звуков.

Загрузка…

Как прозвонить диодный мост генератора ваз 2106

Проблемы с генератором автомобиля всегда вызывают огорчение, но также и массу вопросов у недостаточно опытных автолюбителей, которые не знают, как его отремонтировать. Если же разобраться в проблеме, то станет сразу ясно, насколько несложным оказывается путь к восстановлению работоспособности такого оборудования. Рассмотрим теперь принцип работы, основные неисправности генератора и способы их устранения.

Автомобильный генератор нужен для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую

Принцип работы и схема генератора автомобиля

Основными элементами генератора являются ротор, статор, а также крышки: одна — со стороны контактных колец и вторая — со стороны привода. На роторе предусмотрена обмотка возбуждения генератора, ее концы выведены к двум контактным кольцам. Также на валу ротора есть два закрытых шариковых подшипника, они заполнены смазкой, которой должно хватать на весь срок службы генератора.

Сердечник статора состоит из пластин электротехнической стали. В его пазах есть трехфазная обмотка, соединенная с выводом нулевой точки. Данный вывод служит для подключения сигнализатора зарядки АКБ. Основные выводы обмотки статора подключены к выпрямительному блоку на диодах.

Признаки неисправности генератора и пути их устранения

Работа генератора контролируется сигнализатором на щитке приборов. При включении зажигания окошко должно гореть и гаснуть — после запуска мотора. Если так и происходит, значит все хорошо, генератор исправен.

Слишком яркое или слишком слабое свечение сигнализатора уже свидетельствует об определенных неисправностях деталей системы генератора. В любом случае, недостаточный заряд батареи всегда косвенно указывает на проблемы с генератором.

Генератор вообще не подает зарядный ток

Очень частым явлением представляется слабое натяжение ремня привода. При его проскальзывании генератор не может работать на полную мощность, и это приводит к постепенному разряду аккумуляторной батареи. Также причиной пробуксовки ремня могут стать изношенные подшипники генератора. Необходимо помнить, что ресурс работы у данного узла меньше, нежели у двигателя, и составляет около 130-160 тыс. км.

При слабом натяжении ремня привода генератор не может работать на полную мощность, что приводит к постепенному разряду аккумуляторной батареи

Зависание щеток — вторая по частоте проблема — возникает из-за накопления грязи на щеткодержателе и самих щетках, а также из-за ослабления щеточных пружин. Чтобы решить проблему, необходимо очистить вышеуказанные элементы, а пружины, соответственно, заменить на новые. Впрочем, может иметь место серьезный износ щеток, что потребует их замены.

В ходе интенсивной эксплуатации иногда возникает так называемое подгорание контактных колец, вследствие чего значительно ухудшается или пропадает контакт с генератором. Такая проблема решается основательной зачисткой и шлифовкой колец либо их проточкой. Дополнительно стоит осмотреть проводку, соединяющую генератор и аккумуляторную батарею, на предмет обрывов.

Также причиной отсутствия зарядного тока может быть неисправный регулятор напряжения, который подлежит замене на новый. Нередкими являются случаи обрыва обмотки возбуждения, при наличии определенного опыта ремонтных работ это можно устранить. Еще важно обратить внимание на то, что бывают случаи задевания ротором окружающих его поверхностей. Это может привести к их частичному повреждению. Причиной обычно является выработка подшипников или мест посадки.

Когда зарядный ток поступает, но АКБ нормально не заряжается

Часто АКБ не берет заряд из-за плохого контакта «массы» самого генератора с «массой» регулятора напряжения

Такое положение вещей может стать следствием плохого контакта «массы» самого генератора с «массой» регулятора напряжения. Поэтому нужно проверять надежность провода, а также плотность контактов. Возможно, в цепи возбуждения генератора есть замыкание на «массу», что приводит к срабатыванию реле защиты регулятора напряжения. Необходимо найти место замыкания и устранить проблему.

Как и в предыдущем случае, здесь могут также быть замешаны нерабочие, изношенные щетки. Аналогично есть смысл посмотреть и на контактные кольца, есть вероятность, что они окажутся в масле или другом виде загрязнения (лучше всего их обезжирить бензином).

Надо также обратить внимание на исправность регулятора напряжения, вполне возможно, что его нужно заменить на новый. Не стоит списывать со счетов и риск ослабления ремня привода. Также есть смысл проверить статор — это может быть как витковое замыкание, так и обрыв цепи одной из фаз обмотки. Лучше сразу произвести замену статора с неисправной обмоткой.

Повышенный шум механизмов

Бывает, генератор издает шум, что говорит об износе подшипников или их посадочного места в крышке

Чаще всего шумность в районе работающего генератора может говорить об износе подшипника (подшипников) или его посадочного места в крышке. В таком случае надо заменить подшипники либо крышку генератора. Впрочем, бывают и совсем элементарные причины в виде ослабшей гайки шкива генератора. А вот характерный «вой» во время работы прибора обычно говорит о межвитковом замыкании обмотки статора, а значит, статор подлежит замене.

Разберемся, как прозвонить диодный мост генератора

Заметить, что есть какие-то проблемы с диодным мостом, не так уж и сложно. Достаточно установить, что аккумуляторная батарея не получает достаточный объем заряда или же наоборот поддается избыточному заряду (перезаряд АКБ).

Основная задача выпрямительных диодов генератора — это однонаправленное пропускание электрического тока и блокирование его прохождение назад, от бортовой сети автомобиля.

Если же ток пропускается в обе стороны или же вообще не пропускается через диоды, значит они неисправны. Бывает такое после неудачного «прикуривания» (перепутанный «+» и «-»), а также вследствие попадания на диоды влаги.

Итак, проверка может производиться как на извлеченном из генератора мосту, так и без разборки (снятия). Сначала рассмотрим вариант прозвона диодов при помощи обычной 12-вольтовой лампы, без разборки генератора. Для этого необходимо снять защитный кожух генератора и отсоединить вывод «Б» регулятора напряжения от клеммы «30». Также следует отсоединить провода и от вывода регулятора «В». Обратите внимание, что 3 диода, помеченные красным цветом, это «плюс», а 3 диода с черными метками — «минус».

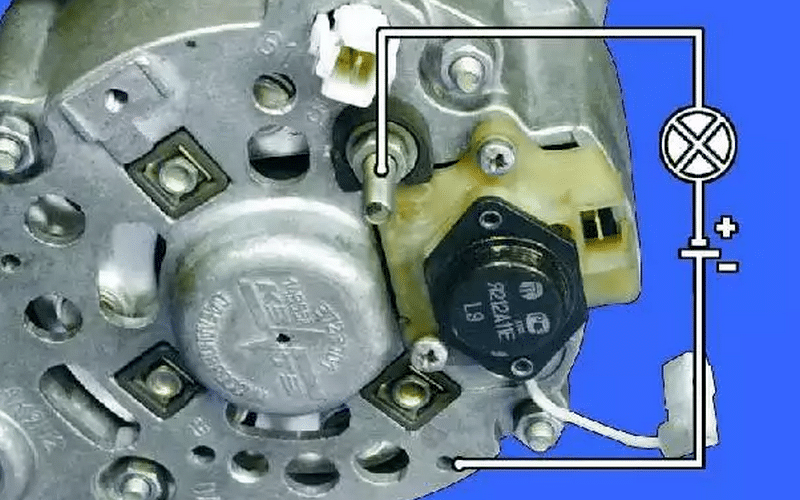

Первым делом все диоды проверяются на замыкания: через лампу подсоединяем «плюс» от АКБ к клемме «30», в то время как «минус» — к корпусу генератора. В случае, если лампа горит, «плюсовые» и «минусовые» диоды имеют короткое замыкание. После этого проверяются на замыкание отдельно «минусовые» диоды. Для это «плюс» аккумулятора через лампу соединяем с крепежным болтом диодного моста, «минус» — на корпус. Когда наблюдается свечение лампы, это означает, что есть замыкание в одном или нескольких «отрицательных» диодах.

Выявить проблемы с диодным мостом несложно: это видно по тому, что аккумуляторная батарея не получает достаточный объем заряда или же наоборот поддается избыточному заряду

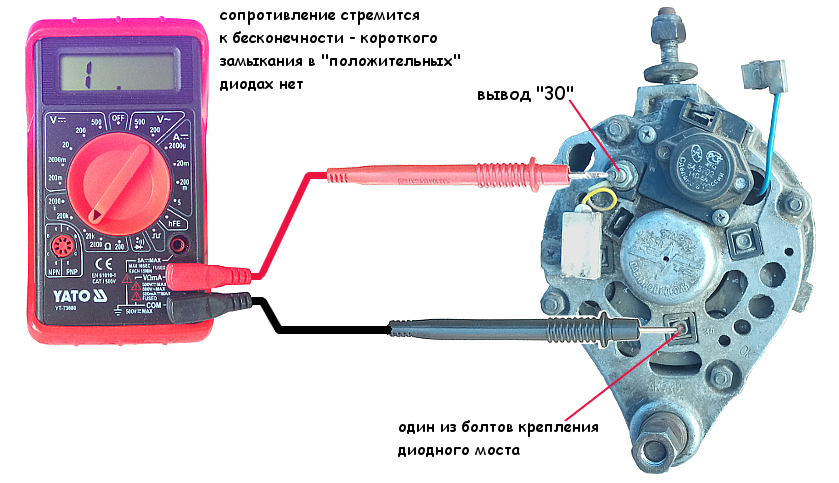

Проверять «положительные» диоды нужно аналогичным способом, только теперь к болту подключаем «минус», а «плюсовую» клемму батареи определяем на зажим «30». Как и в предыдущем случае, свет лампы будет сигнализировать, что имеется замыкание по одному или нескольким «плюсовым» диодам.

Дополнительные диоды «прозваниваются» так: «плюс» через лампу подключается к выводу генератора «61», а «-» идет на болт крепления диодного моста. Свет лампы укажет на наличие короткого замыкания в одном из дополнительных диодов. В заключение отметим, что определить, какой именно диод выдает замыкание, возможно лишь после снятия моста и поочередной проверки всех его элементов.

Как проверить диодный мост генератора ВАЗ 2106, 2109, 2110 мультиметром

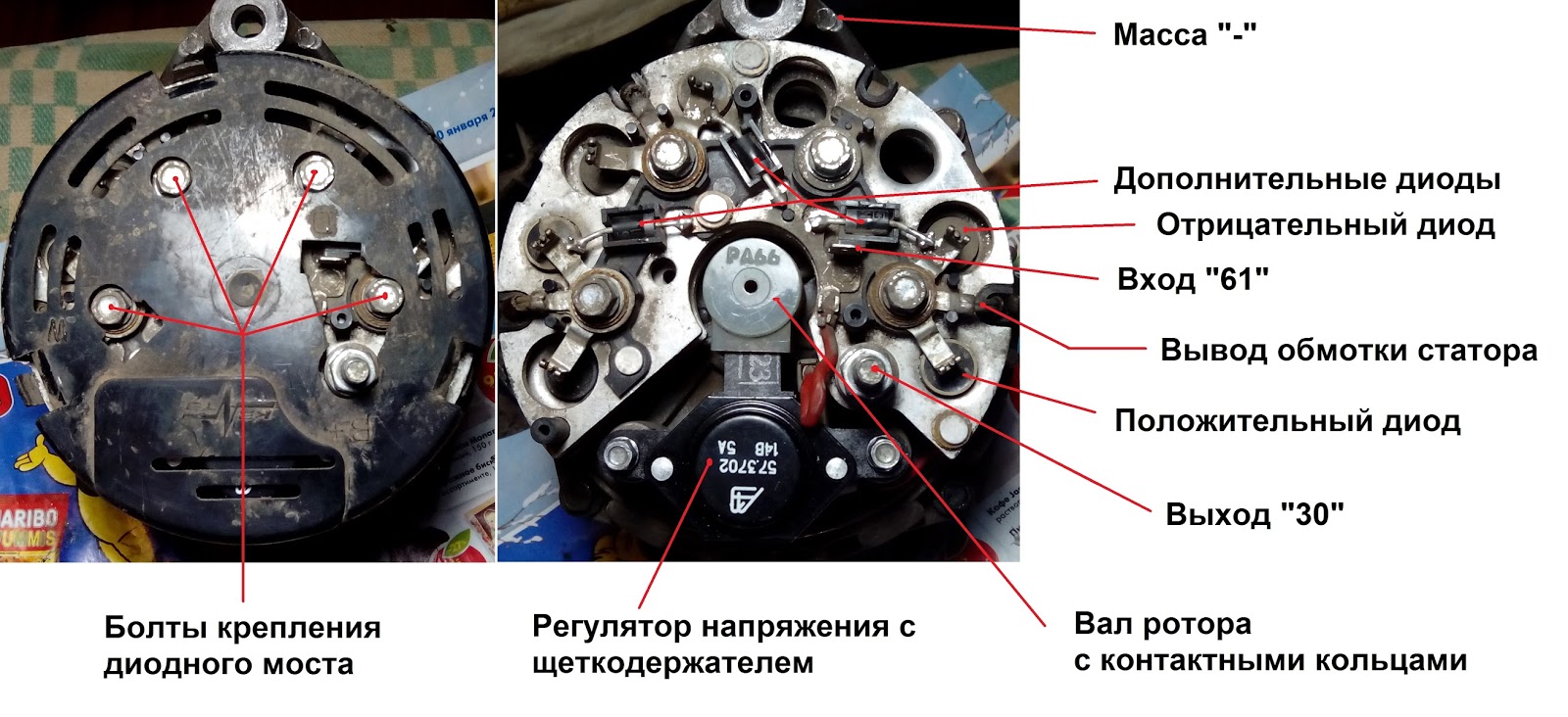

Перед началом проверки необходимо снять диодный мост и поставить мультиметр на режим проверки диодов. Сначала проверим вспомогательные диоды. Для этого устанавливаем красный щуп на общую шину диодов, «минусовый» же — к выводу анализируемого диода. Если все в порядке, то показания на дисплее будут устремляться к бесконечности. Теперь меняем щупы местами — цифры обозначат несколько сотен Омов. Таким образом проверяется каждый из допдиодов.

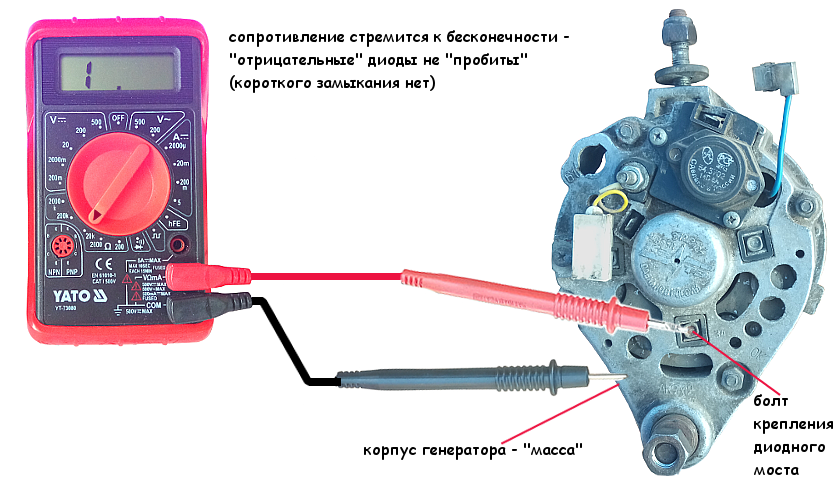

«Прозвонить» силовые диоды генератора можно следующим образом. Черный щуп (-) присоединяем к пластине, в которую впрессован проверяемый диод, а «положительный» щуп ставим на вывод диода. В случае исправности ток не проходит, а значит, показатели сопротивления будут стремиться к бесконечному числу. В случае размещения щупов наоборот прибор должен показать несколько сотен Ом. Так проверяются все силовые диоды.

Несмотря на то, что конструкции отдельных моделей генераторов могут несколько отличаться, вышеприведенные советы вполне применимы в подавляющем большинстве случаев.

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи. Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи. При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий
1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора.
2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста.
3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя.
4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

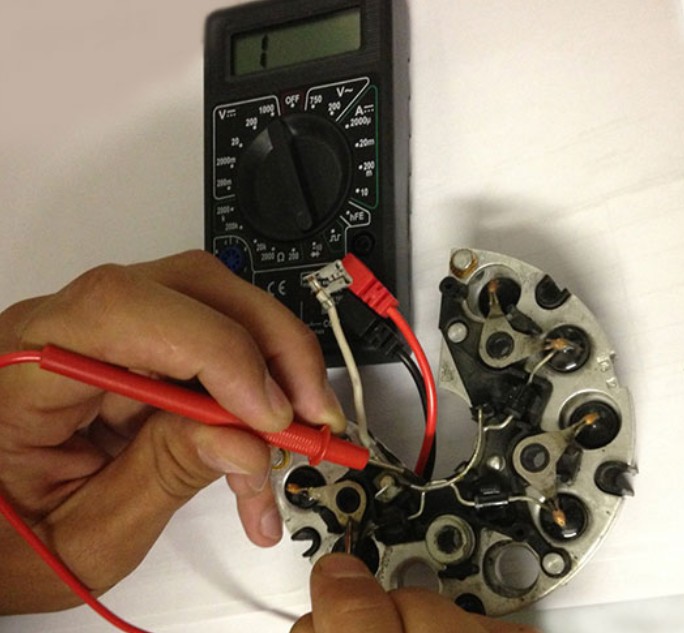

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как проверить генератор без стенда

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же.

Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой , то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки	Визуальная проверка	Проверка мультиметром	Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать

проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора авто

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Автомобильный генератор является главным источником энергии в бортовой сети и при неполадках или выходе из строя на одном аккумуляторе долго не проедешь, именно поэтому так важно контролировать работоспособность генератора. В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы, часто задаются вопросом: как проверить генератор автомобиля при помощи мультиметра и подручных средств.

▶Что нужно проверять?

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты.
Посторонние шумы и сильно горячий генератор говорят об износе подшипников.
Затем проверить напряжение аккумулятора (в состоянии покоя и на работающем двигателе), — напряжение должно быть в пределах 12.5-12.8 В в состоянии покоя и 13.5-14.5 В на 2 тыс. оборотах двигателя. Исправный генератор должен соответствовать таким измерениям.

Категорически запрещено допускать работу генератора при отключенных потребителях.

Когда же эти данные отличаются нужно демонтировать генератор с авто и начинать проверять работу все его элементов по отдельности.
В полный комплекс проверок генератора входит:
▪Проверка щеток и колец;
▪Проверка диодного моста;
▪Проверка регулятора напряжения;
▪Проверка статора;
▪Проверка ротора.

Далее разберем по подробнее как проверить генератор автомобиля в гаражных условиях без специальных стендов, которые используются на сто. Будем проверять исправность отдельных узлов генератора при помощи мультиметра и лампочки.

▶Процесс проверки щеток и контактных колец

Для начала кольца и щётки визуально осматриваются и оценивается их состояние. К примеру измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого смотрят на наличие выработок и борозд.

▶Проверка моста диодов генератора

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: Одним щупом тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.
Следует заметить, что сопротивление не должно быть нулевым, так как это говорит что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

▶Как проверять регулятор напряжения

Регулятор проверяется в случае недозаряда или перезарядки аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В. Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности). Сообщество сам себе автомеханик. На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В потухнуть).

▶Проверка статора генератора авто

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а помеж нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

▶Как проверить ротор автомобильного генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивления обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое – говорит об межвитковом замыкании. При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам. К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. И чтобы это сделать понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме то лампочка не загорится, если же нить едва накаливается значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел — заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Генератор — это источник в строении автомобиля, отвечающий за подзарядку автомобиля во время работы двигателя. Этот элемент настолько важен, что без него невозможно ездить. Да, если сгорел генератор, можно ехать пока не разрядится аккумулятор. При появлении нестабильности работы генератора, аккумулятор (АКБ) быстро «садится». Для того, чтобы проверить работоспособность генератора не обязательно ехать в сервис, а можно проверить в домашних условиях.

1. Причины выхода генератора из строя.
2. Как проверить генератор?
3. Видео.

Причины поломок генератора

Признаком поломки или временной неисправности генератора является, как мы уже сказали выше, то, что аккумуляторная батарея быстро разряжается. Признак один, а поломок может быть 4.

К ним относятся:

• Заклинил подшипник. Подшипник — это то звено, которое находится в движении. А где есть движущиеся детали, там кончается смазка (Литол, солидол, графитовая смазка и т.д.). Исчезновение смазки приводит к заклиниванию подшипника. При заклинивании подшипника сразу рвется ремень генератора. Если ремень порвался — это признак заклинивания подшипника, но, возможно, просто износился ремень.
• Прогорела обмотка. Электрическая обмотка прогорает при попадании химических веществ, соли, которые ее разъедают.
• Стерлась или заела щетка. Графитовые стержни по прошествии определенного времени стираются, уменьшаются в длине. Решается простой заменой щеток.
• Сломался реле-регулятор. Регулятор служит защитой от перезарядки АКБ и держит напряжение в заданных пределах.

Где находится обгонная муфта генератора и все, что с ней связано мы говорили еще в 2018 году.

Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.

Особенности диагностики:

• Проверять электронную часть мультиметром.
• Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
• В случае замены проводки генератора, менять следует на провода такого же сечения.
• Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Многие наверное слышали необычный свист в районе радиатора двигателя машины. Это как раз свистит ремень генератора. Причины появления свиста тоже необходимо знать.

Что нельзя делать при диагностике генератора:

1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.

Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.

Способ №2. Проверка генератора мультиметром

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.

Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.

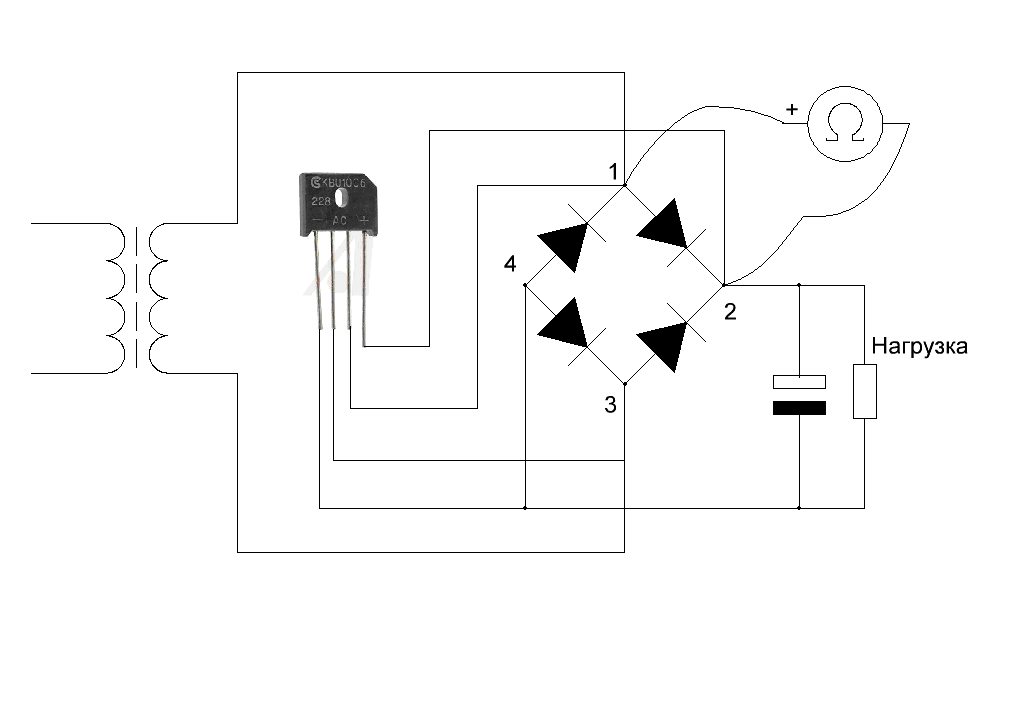

Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом. Подсоединяем массу и зажим В+ на АКБ. Прибор должен показывать не более 0.5 мА (мили Ампер). Если сопротивление показывается выше, значит вышли из строя диоды.

Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

• Заводим мотор.
• Увеличиваем обороты двигателя до максимума.
• Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
• Включаем поочереди все электроприборы и записываем показатели мультиметра.
• Сложить записанные числа.
• Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
• Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.

Как проверить ток возбуждения генератора

Завести двигатель. Держать обороты ДВС на максимальном уровне. Подключаем мультиметр к клемме 67. Мультиметр покажет величину тока возбуждения. Если показывает от 3 до 7 Ампер, значит все в порядке. Если меньше 3 или больше 7, то генератор неисправен.

Как проверить обмотку

Для этого потребуется:

• снять держатель щеток;
• снять регулятор напряжения;
• зачистить концы колец;
• проверить обмотку визуально;
• подсоединяем щупы Омметра к контактным кольцам и статору. Нормальное сопротивления должно быть в пределах от 5 до 10 Ом.

Как проверить снятый генератор

Для этого потребуется измерить сопротивления, нужен Омметр или мультиметр в положении ОМ. Подсоединяем прибор к клемме 30 и к корпусу генератора. Детали генератора должны быть чистыми. Поочередно необходимо осматривать и измерять детали в генераторе. Более подробно смотрите на видео в конце статьи.

Видео

Как проверить автомобильный генератор своими руками в домашних условиях.

Как сделать стенд для проверки генератора за 5 минут.

Полезный совет от автоэлектрика: как удалить выработку на кольцах ротора генератора.

проверка генератора не снимая с машины, реле-регулятора, диодного моста « NewNiva.ru

Проверка регулятора напряжения генератора. — BMW 7 series, 2.8 л., 2001 года на DRIVE2

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя.

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Признаки неисправностиДиагностикаСпособ устранения

Не горит индикатор заряда АКБ на приборной панели при включенном зажигании	АКБ разряжен	Зарядка АКБ
Перегорел предохранитель в блоке, либо лампочка индикатора	Замена предохранителя, лампочки
Нарушен контакт массы на корпусе генератора	Закрепить болтовое соединение контакта, очистив от окислов
Обрыв проводки от генератора к выводам приборной панели, либо нарушение контактов	Устранить обрыв, зачистить контакты
Износ щёток коллектора генератора	Замена щёток, либо генератора
Нарушен зазор на щётках и контактных кольцах ротора	Отрегулировать зазор
Выход из строя колец ротора	Замена ротора, либо генератора
Поломка реле регулятора напряжения	Замена регулятора
Индикатор заряда АКБ гаснет при увеличении оборотов	Ослабление привода ремня генератора	Отрегулировать натяжение
Обрыв привода ремня	Заменить ремень
Выход из строя диодного моста	Замена блока диодов
Нарушен кабель силового провода между АКБ и генератором	Замена силовых кабелей
Реле-регулятор вышло из строя	Замена реле
Индикатор постоянно горит	Короткое замыкание в цепи	Устранить нарушение проводки
Короткое замыкание в блоке диодов	Проверить контакты в блоке, заменить проводку
Сбой в системе ЭБУ	Проверить блок-контроллер, скинуть ошибку ЭБУ
Разряжена АКБ	Зарядить аккумулятор
Индикатор продолжает гореть при выключенном зажигании	Замыкание в цепи	Устранить нарушенную проводку
Замыкание в блоке диодов	Зачистить контакты диодов, либо заменить
Перегрев и закипание электролита АКБ	Поломка реле-регулятора	Замена реле

Устройство автомобильного генератора ссылка 1Обозначения клемм генератора, схемы ссылка 2Как проверить ДМРВ своими руками ссылка3

О том как проверить автомобильный генератор своими руками

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть.

В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии. Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом.

В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

• Для начала о мерах предосторожности и правилах безопасности во время проверки
• Нужно быть предельно осторожным и понимать то, что делаешь, для того чтобы нечаянно не повредить генератор или его детали (реле регулятор, диоды выпрямительного моста).
• Запрещено:

Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.Соединять клемму «30» (иногда обозначаться как «В ») с клеммой 67 («D ») или «массой».Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.

1. Проверять вентили генератора напряжением выше 12 В.
2. Можно и нужно:

Проверять исправность генератора при помощи вольтметра или амперметра.Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.

Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм.

Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут.

Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять.

Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Диодный мост

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В ») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Пробои на «массу»

Проверка пробивания на «массу» не будет лишней в случае если «гена компостирует мозги». Для этого необходимо отключить аккумуляторную батарею и провод генератора, который идет к клемме «30» («В »).

После этого подключите прибор между клеммой «30» («В ») и отключенным проводом генератора.

Смотрим на показания — если на приборе ток разряда превышает 0,5 мА, скорее всего есть пробой диодов или изоляции обмоток генератора.

Сила тока отдачи

Сила тока отдачи генератора проверяется при помощи специального зонда («примочка» дополнение к мультиметру в виде зажима или клещей), которым провод охватывают, измеряя тем самым силу тока, идущего по проводу.

В конце измерений вам необходимо подсчитать сумму показаний. Далее, включите все потребители (которые вы включали поочередно) одновременно и произведите замер показаний мультиметра. Величина не должна быть меньше суммы показаний отдельно измеренных показателей, допустимое расхождение — 5 А.

Проверка тока возбуждения генератора выполняется посредством запуска двигателя и последующей его работы на высоких оборотах. После чего измерительный зонд помещается вокруг провода, ведущего к клемме 67 («D »). Исправный генератор должен показать величину тока возбуждения — равную 3-7 А.

Проверка обмотки

Чтобы проверить обмотки возбуждения потребуется снятие регулятора напряжения, а также щеткодержателя. Если будет необходимость произведите зачистку контактных колец и проверьте обмотку на предмет отсутствия обрывов и замыканий на «массу».

Проверять необходимо омметром, его щупы прикладываются к контактным кольцам, после чего снимаются показания. Сопротивление должно быть в пределах от 5 до 10 Ом. После подключите один электрод прибора к любому из контактных колец, а другой к статору генератора.

На дисплее должна показываться бесконечно высокое сопротивление, в противном случае — обмотка возбуждения где-то замыкает на «массу».

«вопрос-авто ру»

В первом случае имеется в виду, что корпус регулятора совмещен со щеточным узлом непосредственно в корпусе генератора. Во втором случае регулятор представляет собой отдельный узел, который расположен на корпусе машины, в моторном отсеке, и к нему идут провода от генератора, и от него уже тянутся провода к аккумуляторной батарее.

Особенностью регуляторов является то, что их корпуса неразборные. Они, как правило, залиты герметиком или специальной смолой. Да и ремонтировать их особого смысла нет, поскольку стоит аппарат недорого. Поэтому основная проблема в данном ключе состоит в проверке реле регулятора напряжения генератора.

Реле-регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.

Основной и дополнительный блоки предохранителей

На большинстве современных автомобилей устанавливаются трехфазные генераторы переменного тока с электромагнитным возбуждением. Для получения постоянного тока генераторы снабжаются диодными выпрямителями.

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8 (8А)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (8А)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10 (8А)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11, F12 (8А)	Резерв
F13 (8А)	Контакты реле противотуманного света в задних фонарях
F14 (16A)	Прикуриватель
F15 (16A), F16 (8A)	Резерв

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

№ и номинал предохранителя	Защищаемая цепь
Основной блок
1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
Дополнительный блок
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Блок реле системы управления двигателем

F1 (30A)	Контакты реле правого электровентилятора
F2 (30A)	Контакты реле левого электровентилятора
F3 (15A)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Как проверить регулятор напряжения генератора у автомобиля: схема проверки мультиметром и пошаговое описание

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

Результат — внезапно заглохший двигатель. Почему-то это всегда случается в самый неподходящий момент. Чтобы не остаться без машины где-нибудь в глуши, периодически проверяйте регулятор напряжения генератора.

Монтажные блоки для Lada 4×4 2020 года выпуска

https://www.youtube.com/watch?v=SqqIBAU8osQ

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Читать новости о новой Ниве

Как проверить ротор генератора лампочкой. Как найти неисправность генератора не снимая его с автомобиля

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

• ремень передает вращение с коленвала ДВС на шкив генератора
• механическая энергия преобразуется в электрическую
• диодный мост изменяет переменный ток в постоянный
• реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
• остальное напряжение расходуется на электроприборы машины

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

• блок генератора
• возбуждающая обмотка
• статорная обмотка
• выпрямитель
• выключатель
• реле лампы контрольной
• регулятор напряжения
• лампа контрольная
• конденсатор для подавления помех
• блок трансформатор/выпрямитель
• стабилитрон
• резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

• положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
• возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
• вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
• фаза – STA; R; ͠ или W
• нуль – МР или «0»
• вывод для «+» АКБ – Б; 15 или S
• клемма для соединения с бортовым компьютером – F или FR
• вывод на выключатель зажигания – IG

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

В машинах с дизельными ДВС могут быть установлены двухуровневые силовые установки 14/28 В. Проверка этих генераторов сложнее, лучше осуществлять ее в СТО.

Самостоятельная проверка генератора

Простейшим вариантом, как проверить генератор в домашних условиях без поездки в сервис, является визуальный осмотр и поиск посторонних звуков. Однако этими способами можно выявить не все имеющиеся дефекты. Например, свечение лампы на приборной панели извещает о том, что не производится подзарядка аккумулятора. При этом может быть неисправна сама батарея АКБ или генератор подает недостаточное напряжение на ее клеммы.

Поэтому лучше вооружиться тестером или его более современным вариантом небольших габаритов – мультиметром для высокоточной диагностики. Большинство поломок можно определить по месту, для поиска и починки остальных нужно проверить снятый генератор, разобрав его частично.

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

• использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
• отключение аккумулятора от бортовой сети и от генератора дополнительно
• при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
• убедиться в нормальном натяжении ремня

Запрещено производить действия:

• использовать источники с напряжением больше 12 В
• выключать потребители при работающем двигателе и соединенной ременной передачей генератора
• замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
• проверять искру на корпус коротким замыканием

Визуальный осмотр

Прежде всего, владельца интересует, как проверить генератор на машине не снимая этот электроприбор. Поэтому неисправности могут диагностироваться следующими способами:

• лампочка подзарядки – если она зажглась на панели, либо напряжение подзарядки недостаточное, либо АКБ выработала ресурс
• сторонние звуки – шум, свист и шелест свидетельствуют о слабом натяжении ремня, изношенной втулке или подшипнике
• запах гари – может проникнуть через печку в салон, вероятна причина высокотемпературный нагрев обмоток
• перебои в работе электрики – указывают на недостаточный ток, который производит работающий генератор

Ремень можно натянуть, не снимая узел целиком, остальные неисправности устраняются только после демонтажа генератора.

Подшипники (втулки)

Вал генератора вращается в двух подшипниках качения. Первый фиксируется на самом валу, вынимается вместе с якорем. Второй впрессован в статор в его центральной части. В данном случае диагностика производится на слух и визуально:

• свист и гул при нормальном натяжении ремня являются признаками выработки подшипника или его рассыпавшейся обоймы
• при проворачивании вала вручную после снятия ремня он должен крутиться свободно, бел поперечного люфта

В противном случае возможны перекосы, заклинивание, перегорание обмоток, высыпание магнитов якоря. В любом случае до аккумулятора будет доходить пониженное напряжение, недостаточное для подзарядки.

Обмотки

Этот узел единственный в генераторе, диагностика которого визуальным способом эффективнее использования тестера по ряду причин:

• при интенсивном нагреве лаковое покрытие медного проводника темнеет
• появляется запах гари
• сопротивление обмоток слишком маленькое, чтобы точно диагностировать их на короткое замыкание

Следует учесть, что перед тем, как проверить генератор на работоспособность, в этом случае придется его разобрать, сняв с посадочного места. Если электроприбор исправный, лаковое покрытие будет по умолчанию светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих деталей трения, нужно его разобрать:

• щетки прилегают к латунным контактам цилиндрической формы – коллекторам
• чаще всего изнашиваются щетки, лучше менять их комплектом
• износ коллекторной группы определяется визуально по появившимся канавкам
• коллекторы можно шлифовать 3 – 4 раза, затем придется их заменить целиком

На этом этапе проблем у автовладельца не возникает.

Внимание: «Дедовский» метод проверки работоспособности генератора – снятие клеммы «минус» после запуска ДВС и не глохнущий при этом двигатель, для современных авто неприемлем. Мало того, на инжекторых авто лучше не давать «прикуривать» проводами от аккумулятора, подключенного к бортовой системе. Возможно загорание ошибки «чек».

Аппаратная диагностика мультиметром

Лучшим вариантом, как проверить генератор автомобиля собственными руками, является использование приборов: омметр + вольтметр + амперметр или тестера (мультиметра). Последний вариант, как проверить исправность генератора, предпочтительнее, так как универсальным прибором можно так же прозвонить диодный мостик.

Диодный мост

Конструкционно состоит мостик из 6 диодов – 3 из них считаются отрицательными, оставшиеся положительными. На самом деле они развернуты в схеме в противоположные стороны, пропуская ток в одном лишь направлении.

Существует два варианта, как проверить автомобильный генератор на целостность диодного выпрямляющего мостика:

• без снятия агрегата – диагностика производится после отключения «массы» аккумулятора, проводов с регулятора напряжения и диодного моста, тестер переводится в режим омметра, его плюс (красный провод) подключается к 30 клемме генератора, минус (черный провод) замыкается на корпус электроприбора, все диоды целые, если на шкале мультиметра появится бесконечность, пробитые – если высветится какое то значение в Ом
• после демонтажа и частичной разборки – положительные диоды проверяются аналогичным образом, отрицательные – наоборот, в обоих случаях конкретное значение сопротивления на индикаторе тестера становится признаком пробоя

Внимание: Если при подключении аккумулятора ошибиться с полярностью, выходит из стоя именно диодный мостик.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют дальше после его разборки:

• статор – проверить обмотку генератора нужно для каждого витка, сопротивление составляет около 0,2 Ом, поэтому потребуется точный прибор, можно использовать безаппаратные способы, рассмотренные выше
• ротор – если используется модификация на постоянных магнитах, нужно лишь заново установить их внутри обоймы, у обычных роторов всего 2 обмотки, сопротивление каждой из которых составляет 2 – 5 Ом, если тестер покажет бесконечность, значит произошел пробой изоляции или отрыв провода

Для более детальной диагностики, работает ли генератор, стартер нужно проверить дополнительно, но уже в комплекте. Для этого замеряется сопротивление между выводом любой обмотки и их общим «нулем», оно должно составлять 0,3 Ом.

Реле регулятора напряжение зарядки АКБ

Во избежание ошибок перед тем, как проверить зарядку генератора машины, следует учесть нюансы:

• нормальным для аккумулятора авто считается напряжение 12,5 – 12,7 В на его клеммах, то есть во всей бортовой сети при заглушенном двигателе
• на холостом ходу при включенном ДВС оно достигает значения 13,5 – 14,5 В, для некоторых иномарок нормальным напряжением считается 14,8 В
• на повышенных оборотах напряжение генератора снижается до 13,7 В
• если прибор показывает 13 В при работе ДВС под нагрузкой, генератор однозначно нуждается в ремонте
• перезарядка 15 В опасна тем, что вскипает электролит, начинают сыпаться пластины кислотного аккумулятора
• недозарядка 13 В не позволит накопить в АКБ истраченную при прокручивании маховика в момент пуска электроэнергию, следующая поезда будет под вопросом

Операции диагностики нужно производить последовательно:

1. выполняется запуск двигателя ключом стартера
2. включаются фары на 15 минут, выставляются средние обороты на все это время
3. измеряется напряжение между клеммой В+ (30) генератора и его «массой», оно должно быть в пределах 13,5 – 14,5 В

Многие владельцы после установки качественного автозвука, для которых критичны просадки напряжения бортовой сети, решают проблему кардинально:

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Многие автомобилисты сталкивались с тем, что ВАЗ-2114 падало. Это связано с тем, что появлялись неисправности в генераторе. Непосредственными причинами могут стать щетки и диодный мост . Конечно, ремонт данного узла, обычно, дорогостоящий и автолюбитель старается или своими силами отремонтировать деталь или купить поддержанную. Не факт, что второй вариант долго прослужит, поэтому рекомендуется отремонтировать родной, который наверняка прослужит дольше.

Видео ниже расскажет о проверке работы генератора на ВАЗ-2114 (+ его переборка):

Видеоматериал расскажет об устройстве генератора, а также поведает о ремонте, нюансах и мелочах процесса

Устройство генератора на ВАЗ-2114

Генератор 37.3701

Прежде чем приступить непосредственно к проведению ремонтных операций с генератором, необходимо знать устройство данной запасной части.

Маркируется генератор для автомобилей ВАЗ 2113-2115 как 37.3701 , и подходит не только это семейство, а еще и на машины семейства ГАЗ. Итак, рассмотрим, с каких деталей устроен этот узел.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Демонтаж генератора

Выводы

Для проверки генератора на автомобиле ВАЗ-2114, а именно щеток и диодного моста необходимо провести демонтаж и разборку узла. Данный процесс достаточно длительный и требует некоторых знаний. Не все даже опытные автомобилисты способны проделать данную операцию самостоятельно. Поэтому, если автолюбитель не уверен в том, что он самостоятельно способен отремонтировать генератор рекомендуется обратиться в автосервис.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе , если не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

• Если сопротивление не показывает совсем, то в обмотке обрыв.
• Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
• Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт , подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением !

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Автомобильный генератор является главным источником энергии в бортовой сети и при его или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В полный комплекс проверок генератора входит:

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы , а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой , то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности . По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки	Визуальная проверка	Проверка мультиметром	Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм , а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении . Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Генератор достаточно стабилен в работе. Выход его из строя, как правило, происходит по причинам воздействия окружающей среды, например, в виде конденсирующейся влаги на контактах и металле, вызывающей коррозию и пробои, а также в результате механического износа вращающихся деталей.

Чтобы знать, как проверить зарядку генератора, необходимы определенные базовые знания об устройстве агрегата, его составных комплектующих и принципиальной схеме работы некоторых его частей.

Для измерения электрического сопротивления потребуется специальный контрольно-измерительный аппарат: так называемый мультиметр или омметр.

Перед тем, как проверить обмотку генератора тестером, необходимо, прежде всего, осмотреть его на наличие внешних повреждений изоляции, прожигов в обмотке, возникающих в результате коротких замыканий. При обнаружении видимых глазу повреждений статор нужно заменить. Если внешних повреждений не обнаружено, то приступаем к пошаговой проверке целостности обмотки статора при помощи омметра.

Статор должен быть отсоединен, выводы обмотки не должны контактировать друг с другом.

Требуется проверить:

• отсутствие обрыва цепи обмотки
• отсутствие замыкания обмоток с корпусом.

Ставим омметр на прозвон и измерение сопротивления.

В первом случае наконечники омметра соединяются поочередно с каждым из трех выводов обмотки. При неисправной обмотке контрольный прибор покажет бесконечное сопротивление (т.е. единицу в левом разряде цифрового мультиметра и максимальное отклонение вправо, если мультиметр аналоговый).

Во втором случае наконечники омметра соединяются с выводом обмотки и с корпусом статора. При наличии замыкания контрольный прибор должен показывать малое сопротивление.

Исправный статор, таким образом, в этих двух тестах должен показать малое сопротивление в первом случае и бесконечно большое – во втором.

Проверка исправности регулятора напряжения в генераторе

Перед тем, как проверить регулятор напряжения генератора, его необходимо демонтировать и отсоединить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются в каналах щеткодержателя. При щетках, выступающих менее чем на 4,5 мм, требуется замена регулятора напряжения.

Непосредственно регулятор напряжения проверяется при помощи дополнительных источников питания: 12-14 В и 16-22 В. Соответственно, первым источником может выступать аккумулятор, вторым источником – аккумулятор с последовательно подсоединенными к нему 1,5-вольтовыми батарейками.
Положительный выход аккумулятора подключаем к выходу устройства, отрицательный – к массе регулятора напряжения. 12-вольтная лампочка подключается между щеток.

В случае исправности регулятора при подаче напряжения:

• 12-14 В лампочка должна гореть;
• 16-22 В лампочка должна гаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и должен быть заменен на новый.

Проверка конденсатора на работоспособность

Грубую проверку конденсатора можно провести, зарядив его в течение нескольких секунд напряжением, не превышающим указанный на нем максимум, после чего замыкая его контакты изолированным от рук железным предметом. При исправности конденсатора, т.е. при его способности заряжаться и сохранять заряд, должна появиться искра.

Перед тем, необходимо уточнить, что они бывают полярные, т.е. подключать которые нужно строго в соответствии с указанной на выходах полярностью, и неполярные.

Тест полярного конденсатора.

Вначале замыкаем контакты конденсатора, снимая хранящийся в нем заряд. Необходимо поставить контрольный прибор на прозвон и измерение сопротивления. После чего подсоединяем контакты омметра в соответствии с полярностью конденсатора. Исправный конденсатор начинает заряжаться, показатель сопротивления будет расти, пока не начнет стремиться к бесконечности. Такие результаты у работающего конденсатора.

Для обустройства каналов под проводку и трубопровод используют штроборез. Этот инструмент совсем не обязательно приобретать в готовом виде в магазине. Намного экономичнее будет изготовить из болгарки и других подручных элементов.

Любому радиолюбителю и электрику будет полезным знать разные характеристики мелких деталей и другого электрооборудования. Например, о принципах работы регулятора мощности на симисторе можно прочитать , а раскрывает особенности цветовой маркировки резисторов.

Неработающий конденсатор будет:

• вызывать у омметра писк и показывать нулевое сопротивление;
• сразу показывать бесконечное сопротивление.

Тест неполярного конденсатора.

Выставляем на контрольном приборе значения мегаома и касаемся его контактами выводов конденсатора. При малых значениях сопротивления (менее 2 мОм) конденсатор, скорее всего, находится в нерабочем состоянии.

Проверка диодного моста генератора мультиметром

Задача выпрямительных диодов правильно пропускать ток в направлении от генератора и блокировать его прохождение в обратном направлении. Неисправностью диодного моста считается любое отклонение в его работе. Рассмотрим подробнее, как проверить диодный мост генератора.

Для начала требуется извлечь диодный мост из генератора и разобрать его для получения доступа к контактам диодов. Запаянные выводы на статоре требуется распаять.

Переключатель мультиметра должен быть установлен на прозвон. Диоды являются полупроводниками, относятся к микроэлектронике. Для прозвона диодного моста нужно понимать его устройство и иметь принципиальную схему.

Проверка силовых диодов.

Отрицательный контакт мультиметра соединяется с пластиной диодного моста, положительный – с выводом диода. Ток должен проходить. Показания прибора должны стремиться к бесконечности. Положительный щуп мультиметра соединяем с пластиной диодного моста, отрицательный – с выводом диода. Мультиметр должен показать сопротивление от 400 до 800 Ом.

Проверка вспомогательных диодов.

Отрицательный выход мультиметра соединяем с пластиной вспомогательных диодов, положительный – с выводом диода. Мультиметр должен показать значение от 400 до 800 Ом. Положительный контакт мультиметра соединяем с пластиной вспомогательных диодов, отрицательный – с выводом диода. Показания прибора будут стремиться к бесконечному сопротивлению.

Осмотр подшипников

Подшипник представляет собой механическую деталь, неисправность которой заключается в изменении ее физических свойств. Это могут быть коррозии, трещины, износы, повреждения, наличие люфта, затруднение вращения. Внешним признаком проблемы с подшипником генератора является издаваемый генератором гул и шум.

В этом случае задний подшипник извлекается и изучается на наличие вышеупомянутых дефектов детали. Кольцо подшипника должно иметь свободное вращение без создания посторонних шумов.

Если говорить об автомобильном генераторе, то его передний подшипник обычно вмонтирован в крышку. Проверка осуществляется по аналогичному принципу, вращая крышку и удерживая центр. Подшипник не должен заедать или шуметь.

Подшипник с плохим вращением или наличием отклонение по оси вращения подлежит замене.

Таким образом, проверка генератора на работоспособность не представляет собой большой сложности. Главное — понимать сущность происходящих в устройстве процессов. Принципиальные проблемы, которые случаются с генератором, просты и стандартны. Вооружившись мультиметром и полученными знаниями, вы без труда сможете найти в генераторе неисправность.

Смотрим, как проверить генератор мультиметром, на видео

Самостоятельная диагностика генератора автомобиля

Электрооборудование автомобиля – это важнейшая часть, без которой невозможна эксплуатация ни одной машины. Неисправности генератора влекут за собой сбои в работе проводки, ламп габаритов и поворотов, бортового компьютера или прочей электроники, внешнего и внутреннего освещения. Неправильно работающий генератор выдает нестабильный заряд, чем нарушает нормальную работу аккумулятора и быстро выводит его из строя. Эксплуатировать автомобиль с нерабочим электрооборудованием нельзя, так как это является причиной быстрого износа электроники, а в некоторых случаях может привести к ДТП. Поэтому неисправности генератора нужно диагностировать, после чего обращаться к специалистам.

Главные неисправности

Генератор представляет собой электромеханическое оборудование, поэтому он может выходить из строя как механически, так и электрически. Среди механических поломок стоит отметить:

• Разрушение креплений или корпуса;
• Износ подшипников;
• Износ пружин или прижимного привода.

Повреждения креплений корпуса возможны при неправильной эксплуатации автомобиля. Неаккуратная езда по бездорожью, большой скоростной режим или наезд на препятствия могут стать причиной неисправности. Кроме того, к поломкам в корпусе может привести эксплуатация неисправного автомобиля, с поломанным стабилизатором, неправильно работающим двигателем, подвеской или выхлопной системой.

Износ механической части генератора происходит от частого использования и большой интенсивности работы. Факторами, сильно влияющими на степень износа подвижных частей генератора, являются влажность, загрязненность воздуха. Износ приводит к заклиниванию механической части и перебоям, а позднее и полной неработоспособности генератора.

К электрическим относятся

• Обрыв обмотки;
• Неисправности реле регулятора;
• Неработоспособность диодного моста;
• Замыкания и пробои в цепи.

Причиной поломок также является неправильная эксплуатация автомобиля или загрязненность воздуха. Соли, которыми посыпаются дороги, излучают пары, вредные для автомобиля. Кроме того, причиной неисправности, особенно электрического оборудования может послужить низкое качество деталей.

Диагностика неисправностей генератора детально описана в видео

Основные признаки неисправности генератора

Неправильная работа генератора сопровождается перебоями работы аккумулятора или других автомобильных электроприборов. К наиболее распространенным неполадкам относятся:

• Свечение лампы разрядки, низкий заряд аккумулятора работающего автомобиля;
• Слишком большой заряд аккумулятора или его полная разрядка за короткое время;
• Тусклое свечение фар, изменение интенсивности свечения

Эти признаки не обязательно говорят о поломках генератора. Подобные симптомы у неисправностей аккумулятора, так как эти устройства работают в паре. Также причиной могут быть проблемы в проводке – пробои и плохие контакты.

Кроме основных неисправностей генератора может иметь место его нестабильная работа. Плохое зажигание авто, резкое снижение или увеличение заряда аккумулятора также могут говорить о неисправностях генератора. Однако при этом точно сказать причину способна только диагностика электрических сетей автомобиля.

Проверка регулятора напряжения

Регулятор напряжения или электромагнитное реле выполняет роль верхнего предела электрического тока, выдаваемого генератором. При поломках этой части прекращается зарядка аккумулятора или на него поступает слишком большой ток. В первом случае возможны перебои с работой фар и проводки автомобиля, а в последующем машина может не завестись из-за недостаточного напряжения для пуска двигателя. Второй случай опасен для аккумулятора и всех электроприборов, так как слишком высокое напряжение способны вывести их из строя.

Существует 2 способа проверки генератора: первый производится при работающем двигателе. К генератору подсоединяются клеммы мультиметра, происходит определение выдаваемой силы тока. При избыточных значениях разности потенциалов (более 14,8 В) регулятор неисправен и подлежит ремонту или замене, а при недостаточном – неисправно реле или проводка. При работающем двигателе следует включить фары или внутреннее освещение машины. Это не должно слишком сильно влиять на показания мультиметра.

Второй способ – демонтаж реле и полная проверка с помощью мультиметра, схемы проверки реле. «Минус» подсоединяется к массе генератора, а «плюс» замыкается на клеме с маркировкой «B». Лампа, выполняющая роль нагрузки, подсоединяется к щеткам реле. Далее подается напряжение в 12–13 В, при этом лампа должна загореться, а при повышении до 14–14,5 В погаснуть. В случае обрыва лампа не загорится, а при пробое – будет гореть и при высоком напряжении.

Как проверить диодный мост генератора, не снимая его с автомобиля

Диодный мост генератора выполняет роль преобразователя переменного тока в постоянный. Его неисправность приводит к постоянным миганиям лампочек и быстрым приходом электрооборудования в нерабочее состояние. Для проверки диодного моста от него отключаются все провода, в том числе и масса. В первую очередь проводится проверка на замыкание: положительный заряд от источника питания подаётся на выход «30», а отрицательный – к корпусу. Бесконечное – сопротивление говорит об исправности диодного моста. В противном случае отрицательный щуп крепится к скобам. Таким образом можно вычислить место пробоя. Для восстановления диодного моста его придется снять и разобрать, однако в большинстве случаев проще произвести полную замену детали.

В случае, если мост исправен, но генератор неработоспособен, оборудование придется разбирать для более детального осмотра и точного определения причины поломки.

Износ подшипников генератора

Сняв корпус, покрутите ротор генератора. Если он крутится неохотно, время от времени бьется о корпус или клинит, вероятнее всего неисправен один или сразу два подшипника. Обычно это заметно и без диагностики. Эта деталь при поломке издает характерный шум, похожий на свист, возможно с потрескиванием.

Проверку необходимо осуществлять максимально тщательно: подшипники могут иметь довольно сильный люфт, продолжая выполнять основную функцию. Однако само наличие зазора говорит об их износе и скором выходе из строя, поэтому не стоит тянуть с заменой.

Проверяем обмотку ротора

Для определения неисправностей обмотки ротора генератора необходимо полностью разобрать деталь. Далее проводится диагностика при помощи мультиметра. Концы измерительного прибора подсоединяются к кольцам ротора, после чего деталь диагностируется на наличие сопротивления. При нормальной работоспособности оборудования оно будет находиться в районе 1,8 Ом. Слишком большое сопротивление говорит об обрыве катушки, а слишком маленькое – о пробоях обмотки ротора.

После этого следует поднести один из щупов к кольцу ротора, а другой замкнуть на корпус. Исправное оборудование будет выдавать бесконечное сопротивление

Как проверить генератор на работоспособность обмоток статора

Обмотка статора во многом похожа на обмотку ротора по своей конструкции. Поэтому диагностика обмоток статора аналогична. Вначале щупы подсоединяются к клеммам. Сопротивление должно быть небольшим, отличным от нулевого, но и не стремящимся к большим числам. При замыкании на корпус сопротивление должно стать бесконечно большим. В первом случае имеет место обрыв контакта, нарушение работоспособности катушек, а во втором – наличие пробоев, нарушение изоляции.

Износ щеток генератора

Щетка генератора представляет собой незаметное и довольно простое устройство. Это графитовый стержень, обеспечивающий токоотведение. Неисправность щетки грозит слишком высоким напряжением, а это в свою очередь – быстрым износом аккумулятора и перегоранием электроприборов или попросту включением блокировки и невозможностью эксплуатации автомобиля.

Ввиду простоты устройства для диагностики щеток достаточно детального внешнего осмотра. При износе деталь просто вытирается, поэтому ее необходимо своевременно менять. Исправная щетка выступает из гнезда на 5 сантиметров и больше.

Заключение

Поломки генератора зачастую приводят к обездвиживанию автомобиля. Довольно часто они проявляются на уровне шумов или перебоев, а уже потом дают о себе знать в полной мере, приводя в негодность дорогостоящую электронику или полностью обездвиживая машину. Поэтому не следует тянуть с ремонтом. Определяйте причину самостоятельно или при помощи сервисного центра и незамедлительно устраняйте поломку. Это поможет наслаждаться комфортной ездой и избежать непредвиденных обстоятельств в дороге.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

тестирование генератора по частям лампой

Автомобильный генератор и его составляющие

Автомобильный генератор – один из важнейших узлов в машине. Он в ответе за поставку энергии, является запасным источником, берет на себя огромные нагрузки при неисправности сети, ведь на одной АКБ далеко не поедешь. Заботливый автомобилист обязан периодически проверять работу генератора, следить за его состоянием. Из статьи вы узнаете, как проверить генератор с помощью лампочки и другими способами.

Тест лампой

Проверка лампой – это тестирование генератора с помощью «противотуманки». Задача диагностики – определить, правильно ли вращается генератор при воздействии на него оборотов дрели. Лампочка в данном случае играет роль индикатора – если генератор будет вращаться нормально, то она (лампочка) должна загореться.

Лампа для проверки генератора

Важно знать, что исправный генератор должен выдавать напряжение в пределах 14.1-14.5 V. И при этом вольтаж не должен скакать, иметь перепады. Другими словами, напряжение должно быть стабильным.

Для осуществления этого вида тестирования автогенератор придется с машины демонтировать, и проделать следующие действия:

• зажать его в тисках так, чтобы было удобно работать;
• интегрировать с генератором батарейку.

Крайне рекомендуется при подключении батарейки к генератору быть внимательным и не перепутать контакты. Неправильное подключение приведет к замыканию, что запросто спалит динамо.

Также советуем перед диагностикой узнать тип генератора. Как известно, они бывают разными в плане подключения. Имеется ввиду, что у агрегатов может быть разное число контактов. Различают 2-контактные, 3-контактные или 4-контактные генераторы.

4-блоковые генераторы содержат вот такие контакты:

• плюс постоянного типа, отмечаемый латинской S;
• плюс, связанный с ЗЗ — IG;
• контакт для блока управления, отмеченный М;
• для контрольной лампы – L.

Продолжаем ряд действий:

• от аккумуляторной батареи к обоим «+» динамо проводится плюсовой кабель;
• лампа со значением 50 Вт интегрируется к нужному контакту;
• на лампу подается напряжение;
• генератор вращается с помощью дрели;
• тестируется свечение индикатора.

Итак, если лампочка ярко светится и напряжение на динамо в пределах нормы, то генератор целиком исправный. В любом случае, он способен подзаряжать АКБ.

Связь генератора с АКБ – важный тандем. Ни в коем случае нельзя отсоединять батарею на работающем автомоторе! Спросите, почему? Это нагружает излишне стабилизатор напряжения и генератор, что вызывает сбой в общей системе. Это даже видно по индикатору: если тестируемую лампу отсоединить от аккумулятора, то при исправном динамо она будет продолжать светиться, но стабильности напряжения более не будет.

Коротит генератор или нет

Нельзя отсоединять аккумулятор также по причине банального замыкания. КЗ спалит не только сам агрегат, но и электронные блоки, установленные в авто.

Итак, правило не скидывать ни при каких условиях клеммы с АКБ, должно быть обязательно выбито в список основных канонов автомобилиста. Неправильно поступают любители «прикуривать» батарею, что часто происходит в зимнее время года. Держите в машине зарядник, и не испытывайте судьбу. Раз, другой повезет, а на третий можно спалить всю электросистему.

Проверка агрегата по частям

Генератор, по сути, проверяется законно по частям. Например, большинство специалистов сходятся во мнении, что тест лампочкой дает лишь 95-процентную точность диагноза. И действительно, это так.

Для того чтобы полноценно проверить генератор, необходимо осуществить диагностику агрегата по частям.

Статор

Вначале проверке подвергается статор. Он тестируется в отдельности, как только будет разобран генератор. Статор отделяется от всех «родных» резисторов и устройства полупроводников, чтобы его проверка дала точные результаты.

Статор

Диагностирование проводится следующим образом:

• Осматривается изоляция проводки обмотки, которая не должна иметь следов перегрева или оплавления (что в разы хуже, так как свидетельствует о КЗ). Если обнаруживаются на детали следы перегрева, то статор меняется на новый.
• Далее берется мультиметр, который ставится в режим омметрового измерения. Проверяется генератор на обрывы в обмотке или на замыкание.
• Тестируется сопротивление. Для этого нужно подключить щупы, придерживаясь схемы поочередного подключения к оконечностям. Импеданс между ними должен равняться двум-трем десятым Ом.
• Мультиметром тестируется то, не замыкает ли электрообмотка на корпус. Для этого один из щупов прибора подсоединяется к статорному корпусу, а другой – к каждому из выводов обмотки. Коротит в том случае, если мультиметр издает звук в режиме зуммера. Опять виной становится статор, который приходится менять.

Случается нередко, что причина замыкания в проводах обмотки. Какой-либо из проводов может быть незначительно оголен и касается этой частью корпуса. Проблема решается просто – эта часть провода отгибается и покрывается изоляционным лаком. Однако в большинстве случаях определить замыкание обмотки бывает сложнее, так как проблемное место визуально не просматривается.

Ротор

Следующая часть генератора, которая проверяется, это ротор. Тестируется его электрообмотка ПП. Она легко диагностируется даже при не снятом генераторе. Достаточно будет демонтировать лишь реле-регулятор с щеточным блоком, а затем подсоединить проверочный прибор к медным контактам. Однако большей частью ротор специалисты тестируют независимо от генератора.

Ротор

Как и в случае со статором, щупы измерителя, выведенного в режим измерения Ома, подсоединяются к контактам ротора. Нормальное значение омметра должно быть в пределах 2.5-5 Ом, если модель генератора мощностью 500-1200 Вт.

При меньших или больших значениях ставится уже диагноз: либо межвитковое замыкание, либо плохое соединение обмоточных выводов с контактами.

Внимание. Если прибор вообще показывает нулевое сопротивление – однозначно обрыв в обмотке ротора.

Устройство полупроводниковых диодов (ВБ)

ВБ или диодный мост тоже проверяется в обязательном порядке. Годный диод, как известно, обязан пропускать напряжение ограничено, т.е, по одной линии. Что касается диода неисправного, то он никак на электронапряжение не реагирует или делает это по обеим линиям, что приводит к КЗ.

Диодный мост

Весь диодный мост заменяется, как правило, если вышел из строя хотя бы один из диодов. Дело в том, что они (диоды) запрессованы бывают в пластину. Снимать и менять один из диодов бывает ой как сложно, поэтому приходится менять весь блок.

Важные рекомендации по тестированию диодного моста:

• наличие в диодном мосту КЗ можно определить, не снимая генератор с автомобиля;
• перед тем, как проводить проверку, рекомендуется отсоединять проводку генератора и скидывать клеммы АКБ;
• тестирование можно проводить не только с помощью омметра, но и контрольной лампой;
• три диода ВБ называются положительными, так как соединены с «+» выпрямленного напряжения, а другие 3 – отрицательные, так как имеют на корпусе «-» (обе 3-диодные группы запрессованы в отдельный трак из мягкого металла, интегрированный либо с массой, либо с 30-м токовыводом генератора).

Итак, проверка осуществляется следующим образом:

• Вначале тестируется наличие замыкания в положительной 3-диодной группе. Для осуществления такой операции от АКБ проводится плюсовое напряжение через лампочку к выводу генератора под номером 30. Минусовая клемма аккумулятора же соединяется с генераторным остовом. В такой схеме, если индикатор (лампочка) светится, значит, в группе имеется КЗ.

Схема проверки диодного моста генератора

• О наличии КЗ в группе отрицательных диодов будет свидетельствовать тоже свечение лампочки. Однако схема подключения несколько отличается. От АКБ плюсовой кабель соединяется с одним из винтов-фиксаторов генератора. В провод врезается лампочка-индикатор. Минус от аккумулятора идет также – на корпус.

Свечение индикатора может свидетельствовать также о проблемах со статором, но чаще всего это указывает на КЗ диодов.

Пробивание в резисторах удастся выявить и с помощью измерительного прибора. Это должен быть осциллограф. Есть возможность также проверить наличие замыкания на стенде – о проблемах в данном случае будет свидетельствовать снижение величины отдаваемого напряжения на 20-30 процентов.

И, безусловно, тестировать пробой в диодном мосту можно через мультиметр, выставленный в режим омметра. Один из выводов прибора соединяется с плюсовой или отрицательной пластиной (положительной или отрицательной группы), другим же осуществляется поочередное касание выводов диодов. Затем щупы меняются местами.

О проблеме можно судить, если нет проводимости (другими словами, если мультиметр покажет сопротивление в обоих направлениях). Также о пробитости диодов говорит нулевое сопротивление мультиметра.

Внимание. Как правило, если один диод группы бывает пробит, АКБ постоянно показывает недозаряд.

Добавочные диоды

Проверка добавочных диодов – тоже важнейшая часть тестирования генератора по частям. Они (добавочные диоды) ставятся на все автомобили современного типа, включая и отечественные ВАЗ нового образца.

Для тестирования замыкания на добавочных диодах, совсем не обязательно демонтировать весь агрегат. Только важно не забыть, перед проверкой скинуть клеммы с АКБ и отключить проводку.

Схема для проверки дополнительных диодов

Итак, осуществляется подключение, как на схеме выше. Плюс от АКБ идет на 61 вывод генератора, а в середине врезается 1 или 3-ваттовая лампочка-индикатор (цифра 2 на схеме). Минусовой провод идет к одному из болтов-крепежей генератора.

О замыкании судится по свечению лампочки. Если она горит, то КЗ наблюдается в одном из добавочных диодов.

Тест удастся провести без снятия и разборки генератора, однако чтобы выявить, какой именно резистор вышел из строя, следует демонтировать выпрямитель и тестировать каждый из компонентов по отдельности, используя прибор-измеритель.

Добавочные резисторы удастся протестировать и с помощью различных измерителей. Например, это может быть вольтметр. Если на нем напряжение показывает меньше 14 V, это явный пробой.

АКБ

Проверка генератора, в большинстве случаях, вызвана бывает загоранием Control Ind на приборной панели. Однако это вовсе не доказывает, что неисправен генератор. Сигнализация индикатора на «приборке» может свидетельствовать о неисправности АКБ.

Почему же аккумулятор теряет заряд? Разве это не следствие выхода генератора? Безусловно, нет. Такое может быть вызвано, к примеру, порчей регуляторного реле.

Мы узнали, что генератор удается грамотно тестировать не только с помощью лампочки, но и другими способами. Лучше всего проверять агрегат по отдельности, ведь именно такая диагностика дает полноценный результат.

Проверка диодного моста мультиметром, без снятия генератора

Лишь немногие водители умеют тестировать диодный мост мультиметром, и эти знания могут быть очень полезными. Этот элемент играет важную роль в работе генератора, и благодаря ему аккумулятор заряжается правильно. Часто в случае поломки водители сразу же доводят машину до СТО. Но часто бывает достаточно просто проверить мультиметром диодный мост, после чего можно будет решить проблему самостоятельно, оставив деньги, которые пришлось бы заплатить за ремонт.Давайте подробнее разберемся, что это за генератор и зачем он вообще нужен.

Что такое диодный мост? Принцип его работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе установлено от 4 до 6 диодов, и все они объединены в единую схему, называемую диодным мостом. Он находится непосредственно в самом генераторе.

Принцип работы этого элемента прост: он пропускает генерируемый генератором ток в батарею, а не пропускает его в обратном направлении — от батареи к генератору.В этом случае в одном направлении создается сопротивление определенной величины, а в противоположном направлении сопротивление стремится к бесконечности. При неисправности моста электроника автомобиля выйдет из строя. Скорее выйдет из строя аккумулятор, а без него машина банально не будет, так как сам стартер питается от аккумулятора.

Почему перегорает диодный мост?

Проверка диодного моста генератора с помощью мультиметра включает, помимо прочего, выяснение причин, по которым диодный мост выходит из строя.Самая частая причина — скопление воды внутри. Часто после мытья машины или проезда по лужам мост может сгореть.

Вторая причина — обратная полярность на клеммах АКБ. Это происходит при горит неавторизованном режиме или при подключении зарядного устройства к аккумулятору. Конечно, могут быть более сложные причины перегорания моста, но чаще всего это происходит по одной из этих двух причин. Поэтому старайтесь избегать езды по глубоким лужам и правильно заряжайте аккумулятор.

Как влияет перегоревший диодный мост?

Если есть проблемы с аккумулятором, то в первую очередь необходимо проверить мультиметром диодный мост. Аккумулятор напрямую подключен к этому мосту. При его выходе из строя возможны два варианта: ток вообще не идет на аккумулятор или идет очень большим. Это может привести к вскипанию электролита.

Следовательно, если у вас возникла проблема с мостом, вам нужно решить ее очень быстро.В противном случае придется покупать новый аккумулятор, но это не дешево. Поэтому лучше иметь представление, как тестируется диодный мост мультиметром на 2110 и других моделях марки ВАЗ. Как минимум есть 2 способа проверить: мультиметром или обычной лампочкой. Давайте рассмотрим оба пути.

Проверка лампочки

Сначала снимаем диодный мост с генератора. Однако в случае с лампочкой без этого можно обойтись. Берем мост в собранном виде и прикасаемся к клемме аккумулятора.Обязательно поддерживайте контакт постоянным и прочным. Теперь берем лампочку и ее контакт (плюс) касаемся плюса аккумулятора.

Теперь поочередно прикасаемся другим контактом лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка горит, значит, мост «пробит», а значит, он нерабочий. Теперь, если каскады соединят схему через один диод, можно выявить неисправный элемент и заменить его новым.

Если есть необходимость испытать мост на разрыв цепи, то минус мост «кидаем» на плюсовую батарею. Затем подключаем плюс лампы к плюсу аккумулятора. Теперь подключаем свободный контакт лампы к элементам, как описано выше. В этом случае лампа должна гореть. Если он совсем не горит или горит тусклым светом, то имеет место обрыв цепи диода.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки с помощью лампочки, в этом случае также необходимо снять мост с генератора.При проверке диодного моста мультиметром каждый диод проверяется отдельно. Сначала нужно включить мультиметр в режиме «Wake Up», но если такого режима нет, просто выставьте сопротивление 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.

Мост разделен на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок одинакова для обеих деталей. Принцип такой: исправный диод в сторону аккумулятора покажет сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключаем щупы мультиметра к каждому контакту диодов. А если прибор отображает значение, отличное от значения после замены щупов местами, то это говорит о том, что диод перегорел. Эту операцию необходимо проделать для каждого диода.

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодного моста генератора ВАЗ-2109 и других моделей предполагает отображение нулевых значений. Это говорит о том, что в цепи есть обрыв.Если показания близки к нулевым значениям (очень низкое сопротивление), значит, диод сломан. Мультиметр как тестовый прибор позволяет точно указать, какой из диодов вышел из строя, и определить характер неисправности. При использовании лампочки все примерно так же, но при слабом токе зарядки поймать правильную работу сложнее. Поэтому рекомендуется использование мультиметра, но если его нет, можно попробовать найти неисправность с помощью обычной лампочки.

Однако единственный плюс проверки лампочки — это то, что снимать диодный мост с генератора не нужно. Но без снятия генератора проверить диодный мост мультиметром невозможно. Без снятия генератора этого сделать нельзя. Там нужно работать с отдельными частями, но это дает более точный результат.

При обнаружении неработающего диода он заменяется новым. Сделать это легко с помощью паяльника.Сам диод копейки стоит и продается в любом магазине автозапчастей. Его замена тоже не представляет собой ничего сложного, и его можно произвести самостоятельно.

Заключение

В этой процедуре нет ничего сложного. Если вы более-менее знакомы с электроникой и умеете пользоваться мультиметром, то вы можете самостоятельно проверить и заменить неисправные диоды. Для этого не нужно обращаться на СТО, где потребуют деньги на проверку и тем более на ремонт.

В продаже есть все элементы, необходимые для ремонта диодного моста. Да и сам диодный мост вообще недорогой, но проблемы могут быть только с поиском моста на какую-то редкую модель генератора.

Напоследок: если с аккумулятором что-то не так, то вам очень повезет, если причина как раз в диодном мосту. Это, можно сказать, расходный материал, который время от времени приходится менять. Но здесь главное вовремя обнаружить неисправность, пока не пострадает сам аккумулятор.

Проверка диодного моста мультиметром без снятия генератора / Paulturner-Mitchell.com

Лишь немногие водители знают, как произвести проверку диодного моста мультиметром, и эти знания могут быть очень полезны. Этот элемент играет важную роль в работе генератора, и благодаря ему аккумулятор заряжается правильно. Часто в случае поломки водители сразу же доводят машину до СТО. Но часто бывает достаточно проверить мультиметром диодный мост, после чего можно будет решить проблему самостоятельно, оставив деньги, которые пришлось бы заплатить за ремонт.Давайте подробнее разберемся, что это за генератор и зачем он вообще нужен.

Что такое диодный мост? Его принцип работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе установлено от 4 до 6 диодов, и все они объединены в единую схему, называемую диодным мостом. Он находится непосредственно в самом генераторе.

Принцип работы этого элемента прост: он пропускает генерируемый генератором ток на аккумулятор, а не в обратном направлении — от аккумулятора к генератору.В этом случае в одном направлении создается сопротивление определенной величины, а в противоположном направлении сопротивление стремится к бесконечности. При неисправности моста электроника автомобиля выйдет из строя. Вернее АКБ выйдет из строя, и без него машина банально не будет, так как стартер сам получает питание от АКБ.

Из-за чего ломается диодный мост?

Проверка диодного моста генератора с помощью мультиметра включает, помимо прочего, выяснение причин выхода из строя диодного моста.Самая частая причина — скопление воды внутри. Часто после мытья машины или проезда по лужам мост может сгореть.

Вторая причина — обратная полярность на выводах АКБ. Это происходит, когда дым идет непостоянно или когда зарядное устройство подключено к аккумулятору. Конечно, могут быть более сложные причины перегорания моста, но чаще всего это происходит по одной из этих двух причин. Поэтому старайтесь избегать езды по глубоким лужам и правильно заряжайте аккумулятор.

Как влияет перегоревший диодный мост?

Если возникли проблемы с аккумулятором, то в первую очередь необходимо проверить мультиметром диодный мост. Аккумулятор напрямую подключен к этому мосту. При его поломке возможны два варианта: ток тоже не идет на батарею, но он очень высокий. Это может привести к вскипанию электролита.

Следовательно, если есть проблема с мостом, ее нужно решать очень быстро. В противном случае придется покупать новый аккумулятор, а это недешево.Поэтому лучше иметь представление, как проверить диодный мост мультиметром на 2110 и других моделях марки ВАЗ. Как минимум есть 2 способа проверить: мультиметром или обычной лампочкой. Давайте рассмотрим оба пути.

Проверка лампочки

Первое — снять диодный мост с генератора. Однако в случае с лампочкой без этого можно обойтись. Берем мост в собранном виде и прикасаемся к клемме аккумулятора. Обязательно поддерживайте контакт постоянным и прочным.Теперь берем лампочку и ее контакт (плюс) касаемся плюса аккумулятора.

Теперь поочередно прикоснитесь другими контактами лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка горит, значит, мост «пробит» и, следовательно, он нерабочий. Теперь, если каскады соединят схему через один диод, можно выявить неисправный элемент и заменить его новым.

Если есть необходимость проверить мост на обрыв цепи, то минус мост «перебросим» на плюсовую батарею.Затем подключаем лампу к плюсу аккумулятора. Теперь подключаем свободный контакт лампы к элементам, как описано выше. В этом случае лампа должна гореть. Если он совсем не горит или горит тусклым светом, то имеет место обрыв цепи диодов.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки с помощью лампочки, в этом случае также необходимо снять мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно.Для начала необходимо включить мультиметр в режиме «Звонок», а если такого режима нет, просто установите сопротивление на 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.

Мост разделен на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обеих частей. Принцип такой: исправный диод в сторону аккумулятора покажет сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключите измерительные провода мультиметра к каждому терминальному диоду. И если прибор отображает значение, отличное от значения после замены щупов местами, то это говорит о том, что диод перегорел. Эту операцию необходимо проделать для каждого диода.

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодомост-генератора ВАЗ-2109 и других моделей предполагает отображение нулевых значений. Это говорит о том, что в цепи есть обрыв.Если показания близки к нулевым значениям (очень низкое сопротивление), значит, диод сломан. Мультиметр как тестовый прибор позволяет точно указать, какой из диодов вышел из строя, и определить характер неисправности. При использовании лампочки все примерно так же, однако при слабом токе зарядки обнаружить правильную работу сложнее. Поэтому рекомендуется использование мультиметра, но если его нет, можно попробовать найти неисправность с помощью обычной лампочки.

Однако единственный плюс контрольной лампочки — это то, что снимать диодный мост с генератора не нужно. Но без снятия генератора проверить диодный мост мультиметром невозможно. Без снятия генератора этого сделать нельзя. Там нужно работать с отдельными частями, но это дает более точный результат.

При обнаружении неработающего диода он заменяется новым. Сделать это легко с помощью паяльника. Сам диод копейки стоит и продается в любом магазине автозапчастей.Его замена тоже не представляет собой ничего сложного, и его можно произвести самостоятельно.

Вывод

В этой процедуре нет ничего сложного. Если вы более-менее знакомы с электроникой и умеете пользоваться мультиметром, то вы можете самостоятельно проверить и заменить неисправные диоды. Для этого не нужно обращаться на СТО, где потребуют деньги на проверку и тем более на ремонт.

Все элементы, необходимые для ремонта диодного моста, имеются в продаже.Да и сам диодный мост вообще недорогой, но проблемы могут быть только с поиском моста на определенную редкую модель генератора.

Напоследок: если что-то не так с аккумулятором, то вам очень повезет, если причина как раз в диодном мосту. Это, можно сказать, расходный материал, который время от времени приходится менять. Но здесь главное вовремя обнаружить неисправность, пока не пострадает сам аккумулятор.

Как проверить диод с помощью аналогового и цифрового мультиметра (DMM)?

В этом руководстве мы узнаем, как проверить диод.Диоды — один из основных и важных компонентов в электронных схемах, которые используются для защиты, выпрямления, переключения и многих других приложений. Они являются одними из первых компонентов, которые повреждаются в случае неисправности, и, следовательно, необходимо знать, как проверить, правильно ли работает диод или нет.

Введение

Если вы начинаете разрабатывать свой собственный проект электроники или хотите устранить неисправность какой-либо электронной схемы или проекта, то вы должны хорошо разбираться в основных электронных компонентах и ​​их работе.Вам не нужно понимать его конструкцию и внутреннюю работу, но нужно иметь хотя бы некоторые базовые знания о том, как работает компонент, как тестировать компонент и видеть, работает ли компонент должным образом или нет.

Узнайте больше об основах полупроводниковых диодов.

Знание того, как тестировать компонент, и оценка его работоспособности — очень хороший навык поиска и устранения неисправностей в электронных схемах.

Чтобы избежать нежелательных результатов, рекомендуется протестировать все основные компоненты, такие как резисторы, диод, светодиод и т. Д., для их нормальной работы или работы перед сборкой компонентов в схему (печатную плату). В худшем случае, если мы не проводим никаких тестов перед сборкой, и если результат не соответствует ожиданиям, тогда очень сложно определить источник проблемы, и мы должны протестировать все компоненты (что очень сложно после сборки ).

Давайте сосредоточимся на тестировании диодов в этом руководстве. Как упоминалось ранее, диоды являются одним из важных компонентов в электронных схемах, особенно в источниках питания (и есть много других применений диодов).

Как проверить диод?

Идентификация выводов диода

Диод представляет собой полупроводниковое устройство с двумя выводами, которое позволяет току течь только в одном направлении. Они используются в различных приложениях, таких как выпрямители, зажимы, машинки для стрижки и т. Д.

Когда вывод анода диода сделан положительным по отношению к катоду, диод называется смещенным в прямом направлении. Падение напряжения на диоде с прямым смещением обычно составляет 0,7 В для кремниевых диодов. Это минимальная разность потенциалов между анодом и катодом диода для смещения в прямом направлении.

Перед тестированием диода мы должны сначала идентифицировать выводы диода, то есть его анод и катод. Большинство диодов с PN-переходом имеют белую полосу на корпусе, а вывод рядом с этой белой полосой является катодом. А оставшийся анод. Эту маркировку имеют как сквозные диоды, так и диоды для поверхностного монтажа.

Некоторые диоды могут иметь различную цветовую полосу (например, некоторые стабилитроны имеют черную маркировку на красном / оранжевом корпусе), но клемма рядом с этой цветной меткой почти всегда является катодом.

Тестирование диода можно проводить по-разному, однако здесь мы привели некоторые основные процедуры тестирования диода.

ПРИМЕЧАНИЕ: Приведенные ниже процедуры тестирования предназначены только для нормального PN-диода.

ПРИМЕЧАНИЕ: Если диод, который вы хотите протестировать, уже находится в цепи (на печатной плате), вы можете выполнить следующие упомянутые тесты, удалив / распаяв только один вывод диода.

Как проверить диод с помощью цифрового мультиметра?

Тестирование диодов с помощью цифрового мультиметра (DMM) может выполняться двумя способами, потому что в цифровом мультиметре доступны два режима для проверки диода.Это следующие режимы:

• Режим диода
• Режим омметра (или режим сопротивления)

Режим тестирования диода — лучший способ проверить диод, поскольку он зависит от характеристик диода. В этом методе на диод подается прямое смещение, и падение напряжения на диоде измеряется с помощью мультиметра. Нормально работающий диод позволяет току течь в прямом смещении и должен иметь падение напряжения.

В режиме проверки сопротивления диода измеряется сопротивление прямого и обратного смещения диода.Для хорошего диода сопротивление прямого смещения должно составлять от нескольких сотен Ом до нескольких килоомов, а сопротивление обратного смещения должно быть очень высоким (обычно обозначается как OL — разомкнутая петля в мультиметре).

Процедура тестирования диодного режима

Тестирование диодного режима с помощью цифрового мультиметра

• Определите анодные и катодные выводы диода.
• Удерживайте цифровой мультиметр (DMM) в режиме проверки диодов, повернув центральную ручку в положение, где отображается символ диода.В этом режиме мультиметр может подавать ток примерно 2 мА между измерительными выводами.
• Подключите красный щуп мультиметра к аноду, а черный щуп к катоду. Это означает, что диод смещен в прямом направлении.
• Наблюдайте за показаниями на дисплее мультиметра. Если отображаемое значение напряжения находится в диапазоне от 0,6 до 0,7 (для кремниевого диода), то диод исправен и идеален. Для германиевых диодов это значение находится в диапазоне от 0,25 до 0,3.
• Теперь переверните клеммы измерителя i.е. подключите красный зонд к катоду, а черный к аноду. Это состояние обратного смещения диода, когда через него не течет ток. Следовательно, измеритель должен показывать OL или 1 (что эквивалентно разомкнутой цепи), если диод исправен.

Если измеритель показывает значения, не соответствующие двум вышеуказанным условиям, то диод неисправен. Дефект диода может быть как открытым, так и коротким.

Открытый диод означает, что диод ведет себя как разомкнутый переключатель как в обратном, так и в прямом смещении.Таким образом, ни в одном из состояний смещения ток через диод не протекает. Следовательно, измеритель будет показывать OL (или 1) как в обратном, так и в прямом смещении.

Закороченный диод означает, что диод ведет себя как замкнутый переключатель, поэтому ток течет через него независимо от смещения, а падение напряжения на диоде будет от 0 до 0,4 В. Таким образом, мультиметр покажет нулевое значение напряжения, но в некоторых случаях он будет отображать очень маленькое напряжение в виде падения напряжения на диоде.

Процедура тестирования режима омметра (сопротивления)

Подобно методу тестирования диодов, режим сопротивления также является простым методом проверки состояния диода, исправен ли он, короткое замыкание или обрыв.

• Обозначьте выводы диода, т. Е. Анод и катод.
• Удерживайте цифровой мультиметр (DMM) в режиме измерения сопротивления или омметра, повернув центральную ручку или переключатель в место, где отображается символ ома или значения резистора. Установите переключатель в режим низкого сопротивления (может быть 1 кОм) для прямого смещения и оставьте его в режиме высокого сопротивления (100 кОм) для процедуры тестирования обратного смещения.
• Подключите красный датчик к аноду, а черный датчик к катоду. Это означает, что диод смещен в прямом направлении. Когда диод смещен в прямом направлении, сопротивление диода очень мало.

Если на индикаторе прибора отображается умеренно низкое значение, то есть несколько десятков Ом, то диод неисправен. Но если показание сопротивления составляет от нескольких сотен Ом до нескольких килограммов, то диод исправен и работает нормально.

• Теперь переверните клеммы мультиметра так, чтобы анод был подключен к черному щупу, а катод — к красному щупу.Таким образом, диод имеет обратное смещение.
• Если измеритель показывает очень высокое значение сопротивления или OL на дисплее, то диод исправен и работает нормально. Поскольку в обратном смещении диод имеет очень высокое сопротивление.

Из вышесказанного ясно, что для правильной работы диода цифровой мультиметр должен считывать некоторое низкое сопротивление в состоянии прямого смещения и очень высокое сопротивление или OL в состоянии обратного смещения.

Если измеритель показывает очень высокое сопротивление или OL как в прямом, так и в обратном смещении, то диод считается разомкнутым.С другой стороны, если измеритель показывает очень низкое сопротивление в обоих направлениях, то говорят, что диод закорочен.

Как проверить диод с помощью аналогового мультиметра?

Большинство аналоговых мультиметров обычно не имеют специального режима проверки диодов. Итак, мы будем использовать режим сопротивления в аналоговом мультиметре, который аналогичен тестированию диода в режиме омметра цифрового мультиметра.

Проверка диодов с помощью аналогового мультиметра

• Удерживайте селекторный переключатель мультиметра в положении низкого сопротивления
• Подключите диод в прямом смещении, подключив положительный вывод к аноду, а отрицательный — к катоду.
• Если счетчик показывает низкое значение сопротивления, значит диод исправен.
• Теперь переведите селектор в положение высокого сопротивления и поменяйте местами выводы измерителя, подключив положительный полюс к катоду, а отрицательный — к аноду. В этом случае говорят, что диод имеет обратное смещение.
• Если измеритель показывает OL или очень высокое сопротивление, это означает идеальное состояние диода.
• Если счетчик не показывает вышеуказанные показания, диод считается неисправным или неисправным.

Речь идет о простой проверке диодов PN с помощью цифровых и аналоговых мультиметров. Эта процедура тестирования может быть применима не для всех типов диодов. Итак, теперь давайте посмотрим, как проверить светодиод и стабилитрон.

Как проверить светодиод (светоизлучающий диод)?

Как уже говорилось выше, перед тестированием любого диода мы должны знать его контакты (выводы). Клеммы светодиода можно определить по длине проводов. Более длинный — анод, более короткий — катод. Кроме того, в другом способе используется структура поверхности, в которой плоская поверхность обозначает катод, а другая — анод.

Идентификация клемм светодиода

Давайте теперь посмотрим, как проверить светодиод с помощью цифрового мультиметра.

• Определите анодные и катодные выводы светодиода.
• Установите переключатель / ручку мультиметра в диодный режим.
• Подключите щупы измерителя к светодиоду так, чтобы он был смещен в прямом направлении.
• Если светодиод работает нормально, он светится, в противном случае светодиод неисправен.
• Тестирование с обратным смещением невозможно для светодиода, так как он не работает в состоянии с обратным смещением.

Как проверить стабилитрон?

По сравнению с проверкой нормального диода, проверка стабилитрона требует дополнительных схем. Потому что стабилитрон проводит в состоянии обратного смещения и только в том случае, если приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона.

• Определите клеммы анода и катода стабилитрона, и процесс его идентификации аналогичен обычному PN-диоду (с помощью метки).
• Подключите тестовую схему, как показано на рисунке выше.
• Установите ручку мультиметра в режим измерения напряжения.
• Подключите измерительные щупы к стабилитрону, как показано на рисунке.
• Постепенно увеличивайте входную мощность диода и наблюдайте за напряжением на дисплее измерителя. Это показание измерителя должно быть таким, чтобы при увеличении переменного питания выход измерителя увеличивался до напряжения пробоя диода. Кроме того, за этой точкой счетчик должен показывать постоянное значение напряжения независимо от увеличения подачи входной переменной.Если это так, то стабилитрон исправен, в противном случае неисправен.

Предположим, если мы подадим на стабилитрон 12 В (с напряжением пробоя 6 В) от батареи через резистор, то мультиметр должен показать показание, которое примерно равно 6 В, если стабилитрон исправен.

Заключение

Полное руководство для начинающих по тестированию диодов. Узнайте, как определять клеммы диода, тестировать диод с помощью цифрового мультиметра (DMM), аналогового мультиметра, тестовых светодиодов и стабилитронов.

переменного тока против постоянного тока — Polar Power

Легко спорить с цифрами, но трудно понять все это. Это особенно верно, если ведущий рассуждает «яблоки с апельсинами». В отчетах Caterpillar и Cummins White Paper приводятся аргументы в пользу генераторов переменного тока, но примеры, использованные при сравнении технологии генераторов постоянного тока, оставляют технологию Polar вне поля зрения. Есть много типов генераторов переменного и постоянного тока; в технических документах Caterpillar и Cummins подразумевается, что все генераторы постоянного тока используют одну и ту же технологию и имеют одинаковую эффективность.Это не тот случай.

Компания Polar ввела термин «генератор постоянного тока» для бесщеточного генератора с постоянными магнитами; наша электрическая мощность — это высокочастотный (от 400 до 800 Гц) выход с низким напряжением, оптимизированный для преобразования в постоянный ток без использования импульсного источника питания, как показано Caterpillar и Cummins. Высокочастотный переменный ток проходит через простую схему диодного моста, затем подключается к батарее и заряжает ее напрямую, не требуя никакой другой электроники.

В Telecom термин «выпрямитель» относится к зарядному устройству / источнику питания.В других областях техники под выпрямителем понимается диод. Здесь возникает некоторая путаница: генератор постоянного тока Polar использует простой диодный мост, а некоторые другие системы генераторов постоянного тока используют схему переключения для регулирования напряжения и тока.

Наилучшие данные испытаний топливной экономичности получены в ходе полевых, а не лабораторных испытаний. Обычно лабораторные испытания не могут смоделировать реальное использование генераторов в их приложениях. При моделировании реального мира необходимо учитывать слишком много переменных, и в то же время инженеры лаборатории всегда стараются упростить параметры испытаний.Кроме того, неразумно сравнивать характеристики оборудования двух производителей, используя паспорта продукции. Для точного сравнения в обоих тестах должны использоваться одни и те же специалисты-испытатели, топлива, погодные условия, нагрузки, испытательное оборудование и работать в реальных полевых условиях.

Цель этого отчета — визуально изучить различия в технологиях Polar и Caterpillar Cummins и Generac. Для тех, кто разбирается в механике и электричестве, здравый смысл докажет это.

Для электродвигателей и генераторов переменного тока с высоким КПД большинство инженеров рассчитывают, что их проектный КПД находится в пределах от 90 до 96%. Конструкторы электромагнитных механизмов и источников питания очень редко включают паразитные потери, а маркетинг никогда не упоминает о них.

заземление — Методика измерения мостового выпрямителя, управляемого функциональным генератором

Меня смущает проблема, связанная с измерением выходной мощности двухполупериодного диодного мостового выпрямителя, управляемого функциональным генератором.Я получаю только половину мощности, как если бы это был полуволновой выпрямитель. Это проблема только тогда, когда я подключаю свой o-scope.

Это просто эксперимент. Я не планирую водить какой-либо реальный груз.

Теперь очевидным ответом было то, что и генератор, и осциллограф были привязаны к заземлению. Я попытался решить эту проблему, пропустив функциональный генератор через изолирующий трансформатор 1: 1. Я также использовал адаптер, чтобы предотвратить подключение заземления.Я подтвердил, что между заземляющими экранами разъемов BNC генератора и осциллографа нет непрерывности, но я получил тот же результат.

В этот момент любопытство / разочарование заставило меня проявить осторожность, и я попытался провести выпрямитель напрямую через тороидальный трансформатор, который я спас от ленточного освещения, рассчитанного на линейное напряжение с выходным напряжением 12 В. Все заработало, как ожидалось. У меня были обе стороны выпрямленного сигнала.

Итак, в чем разница между использованием этого тороидального трансформатора и его питанием от функционального генератора, который я использовал с помощью изолирующего трансформатора.

Я только что заказал калибровочный дифференциальный зонд. Я полагаю, это будет полезно иметь так или иначе. Я надеюсь, что это поможет сдвинуть с места землю зонда.

Обновление

Я не могу воспроизвести проблему сегодня. Думаю, проблема была между креслом и осциллографом. Извините …

Для полноты картины это была установка:

Wall -> Powerstat 3PN1168 Variac -> Изолирующий трансформатор Triad N-59MG -> (адаптер для подъема заземления) -> Генератор сигналов SDG2042X -> Диодный выпрямитель

Wall -> Rigol DS2202A -> RP3300A 10x Probe -> Диодный выпрямитель.

Необходимо поднять заземление с помощью адаптера. Возможно, мне вчера как-то не хватало этого при переключении между разными конфигурациями. Он действительно добавляет значительное количество шума 60 Гц к выходу функционального генератора независимо от того, включен выход или нет.

Диодные приложения (блоки питания, регуляторы и ограничители напряжения) [Analog Devices Wiki]

6.1 выпрямитель

Выпрямитель — это электрическое устройство, которое преобразует переменный ток (AC) в постоянный (DC), процесс, известный как выпрямление. Выпрямители находят множество применений, в том числе в качестве компонентов источников питания и в качестве детекторов амплитудной модуляции (детекторов огибающей) радиосигналов. В выпрямителях чаще всего используются твердотельные диоды, но при очень высоких напряжениях или токах могут использоваться и другие типы компонентов. Когда для выпрямления переменного тока используется только один диод (блокируя отрицательную или положительную часть формы волны), разница между термином «диод» и термином «выпрямитель» заключается просто в использовании.Термин выпрямитель описывает диод, который используется для преобразования переменного тока в постоянный. Большинство выпрямительных схем содержат несколько диодов в определенной конфигурации для более эффективного преобразования мощности переменного тока в мощность постоянного тока, чем это возможно с использованием только одного диода.

6.1.1 Полуволновое выпрямление

При полуволновом выпрямлении либо положительная, либо отрицательная половина волны переменного тока проходит, а другая половина блокируется. Поскольку только половина входного сигнала достигает выходного сигнала, его эффективность составляет только 50%, если используется для передачи энергии.Полупериодное выпрямление может быть достигнуто с помощью одного диода в однофазном питании, как показано на рисунке 6.1, или с помощью трех диодов в трехфазном питании.

Рисунок 6.1 Однополупериодный выпрямитель с одним диодом

Выходное постоянное напряжение полуволнового выпрямителя при синусоидальном входе можно рассчитать по следующим идеальным уравнениям:

6.1.2 Двухполупериодное выпрямление

Двухполупериодный выпрямитель преобразует как положительную, так и отрицательную половины входного сигнала в одну полярность (положительную или отрицательную) на своем выходе.При использовании обеих половин формы волны переменного тока двухполупериодное выпрямление более эффективно, чем полуволновое.

При использовании простого трансформатора без вторичной обмотки с отводом по центру требуются четыре диода вместо одного, необходимого для полуволнового выпрямления. Четыре расположенных таким образом диода называются диодным мостом или мостовым выпрямителем, как показано на рисунке 6.2. Мостовой выпрямитель также может использоваться для преобразования входа постоянного тока неизвестной или произвольной полярности в выход известной полярности. Обычно это требуется в электронных телефонах или других телефонных устройствах, где полярность постоянного тока на двух телефонных проводах неизвестна.Также существуют приложения для защиты от случайного переключения батарей в цепях с батарейным питанием.

Рисунок 6.2 Мостовой выпрямитель: двухполупериодный выпрямитель с 4 диодами.

Для однофазного переменного тока, если трансформатор имеет центральное ответвление, тогда два диода, соединенные спина к спине (, т.е. анод-анод или катод-катод) могут образовать двухполупериодный выпрямитель. На вторичной обмотке трансформатора требуется вдвое больше обмоток, чтобы получить такое же выходное напряжение, чем у мостового выпрямителя, описанного выше.Это не так эффективно с точки зрения трансформатора, потому что ток течет только в одной половине вторичной обмотки в течение каждого положительного и отрицательного полупериода входа переменного тока.

Рисунок 6.3 Двухполупериодный выпрямитель с центральным трансформатором с ответвлениями и 2 диодами.

Если включить вторую пару диодов, как показано на рисунке 6.4, то могут генерироваться напряжения как положительной, так и отрицательной полярности относительно центрального отвода трансформатора. Можно также рассматривать эту схему как такую ​​же, как добавление центрального ответвления ко вторичной обмотке в двухполупериодном мостовом выпрямителе, показанном на рисунке 6.2.

Рисунок 6.4 Двухполюсный двухполупериодный выпрямитель с центральным ответвлением и 4 диодами.

ALM1000 Лабораторные диодные выпрямители

6.1.3 Сглаживание выхода выпрямителя

Полупериодное или двухполупериодное выпрямление не создает постоянного напряжения постоянного тока, как мы видели на предыдущих рисунках. Чтобы обеспечить стабильное постоянное напряжение от источника выпрямленного переменного тока, необходим фильтр или сглаживающая схема. В простейшей форме это может быть просто конденсатор, подключенный к выходу постоянного тока выпрямителя.По-прежнему останется некоторое количество пульсаций переменного тока, при котором напряжение не будет полностью сглажено. Амплитуда оставшейся пульсации зависит от того, насколько нагрузка разряжает конденсатор между пиками формы волны.

Рисунок 6.5 (a) RC-фильтр однополупериодного выпрямителя

Рисунок 6.5 (b) RC-фильтр двухполупериодного выпрямителя

Выбор конденсатора фильтра C ₁ представляет собой компромисс. Для данной нагрузки, R _L , конденсатор большего размера уменьшит пульсации, но будет стоить дороже и создаст более высокие пиковые токи во вторичной обмотке трансформатора и в источнике питания, питающем его.В крайних случаях, когда много выпрямителей загружено в цепь распределения питания, для распределительной сети может оказаться затруднительным поддерживать правильно сформированную синусоидальную форму волны напряжения.

Для данной допустимой пульсации требуемый размер конденсатора пропорционален току нагрузки и обратно пропорционален частоте питания и количеству выходных пиков выпрямителя за цикл входа. Ток нагрузки и частота питания обычно находятся вне контроля разработчика выпрямительной системы, но на количество пиков на входной цикл может повлиять выбор конструкции выпрямителя.Максимальное пульсирующее напряжение, присутствующее в схеме полноволнового выпрямителя, определяется не только значением сглаживающего конденсатора, но и частотой и током нагрузки, и рассчитывается как:

Где:
В _{пульсации} — максимальное напряжение пульсаций на выходе постоянного тока
I _{Нагрузка} — постоянный ток нагрузки
F — частота пульсаций (обычно в 2 раза больше частоты переменного тока)
C — сглаживающий конденсатор

Однополупериодный выпрямитель, рисунок 6.5 (а) будет давать только один пик за цикл, и по этой и другим причинам используется только в очень малых источниках питания и там, где важны стоимость и сложность. Двухполупериодный выпрямитель, рис. 6.5 (b), дает два пика за цикл, и это лучшее, что можно сделать с однофазным входом. Для трехфазных входов трехфазный мост будет давать шесть пиков за цикл, и даже большее количество пиков может быть достигнуто за счет использования трансформаторных цепей, размещенных перед выпрямителем, для преобразования в фазу более высокого порядка.

Чтобы еще больше уменьшить эту пульсацию, можно использовать π-фильтр LC (пи-фильтр), такой как показано на рисунке 6.6. Это дополняет накопительный конденсатор C ₁ последовательной катушкой индуктивности L ₁ и вторым фильтрующим конденсатором C ₂ , так что на выводах конечного фильтрующего конденсатора может быть получен более стабильный выходной сигнал постоянного тока. Последовательный индуктор имеет высокий импеданс на частоте пульсаций тока.

Рисунок 6.6 LC π-фильтр (пи-фильтр)

Более обычная альтернатива фильтру, необходимая, если для нагрузки постоянного тока требуется очень плавное напряжение питания, — это установка конденсатора фильтра с регулятором напряжения, который мы обсудим в разделе 6.3. Конденсатор фильтра должен быть достаточно большим, чтобы избежать падения пульсаций ниже напряжения падения используемого регулятора. Регулятор служит как для устранения последней пульсации, так и для устранения отклонений в характеристиках питания и нагрузки. Можно было бы использовать конденсатор фильтра меньшего размера (который может быть большим для сильноточных источников питания), а затем применить некоторую фильтрацию, а также регулятор, но это не обычная стратегия проектирования. Крайний вариант этого подхода — полностью отказаться от конденсатора фильтра и направить выпрямленный сигнал прямо во входной фильтр катушки индуктивности.Преимущество этой схемы состоит в том, что форма волны тока более плавная, и, следовательно, выпрямителю больше не приходится иметь дело с током в виде большого импульса тока только на пиках входной синусоидальной волны, а вместо этого подача тока распространяется на большую часть цикл. Обратной стороной является то, что выходное напряжение намного ниже — приблизительно среднее значение полупериода переменного тока, а не пиковое.

6.2 Выпрямители с удвоением напряжения

Простой однополупериодный выпрямитель может быть построен в двух версиях с диодом, направленным в противоположных направлениях: одна версия подключает отрицательную клемму выхода непосредственно к источнику переменного тока, а другая подключает положительную клемму выхода непосредственно к источнику переменного тока.Комбинируя оба из них с отдельными выходными сглаживающими конденсаторами, можно получить выходное напряжение, почти вдвое превышающее пиковое входное напряжение переменного тока, рисунок 6.7. Это также обеспечивает отвод посередине, что позволяет использовать такую ​​схему в качестве источника питания с разделенной шиной (положительной и отрицательной).

Рисунок 6.7 Простой удвоитель напряжения.

Вариант этого состоит в том, чтобы использовать два последовательно соединенных конденсатора для сглаживания выходного сигнала на мостовом выпрямителе, а затем установить переключатель между средней точкой этих конденсаторов и одной из входных клемм переменного тока.При разомкнутом переключателе эта схема будет действовать как обычный мостовой выпрямитель, а при замкнутом — как выпрямитель с удвоением напряжения. Другими словами, это позволяет легко получить напряжение примерно 320 В (+/- около 15%) постоянного тока из любой сети в мире, которое затем можно подать в относительно простой импульсный источник питания.

Обзор раздела:

• Выпрямление — это преобразование переменного тока (AC) в постоянный (DC).


• Полупериодный выпрямитель — это схема, которая позволяет приложить к нагрузке только один полупериод формы волны переменного напряжения, в результате чего на ней будет одна неизменяющаяся полярность.Результирующий постоянный ток, подаваемый на нагрузку, значительно «пульсирует».


• Двухполупериодный выпрямитель — это схема, которая преобразует оба полупериода формы волны переменного напряжения в непрерывную серию импульсов напряжения одинаковой полярности. Результирующий постоянный ток, подаваемый на нагрузку, не так сильно «пульсирует».


• Конденсаторы используются для сглаживания или фильтрации пульсаций, присутствующих в выпрямленном постоянном токе, а иногда используются более сложные фильтры с катушками индуктивности и конденсаторами.

6.3 Стабилитрон как регулятор напряжения

Стабилитроны широко используются в качестве опорного напряжения и в качестве регуляторов шунта для регулирования напряжения на малые контуры. При параллельном подключении к источнику переменного напряжения, например, к диодному выпрямителю, который мы только что обсудили, так что он имеет обратное смещение, стабилитрон проводит ток, когда напряжение достигает обратного напряжения пробоя диода. С этого момента относительно низкий импеданс диода поддерживает напряжение на диоде на этом значении.

Рисунок 6.8 стабилитрон опорного напряжения

В схеме, показанной на рисунке 6.8, типичный шунтирующий стабилизатор, входное напряжение, В _IN , стабилизируется до стабильного выходного напряжения В _OUT . Напряжение пробоя обратного смещения диода D _Z стабильно в широком диапазоне токов и поддерживает относительно постоянное значение V _OUT , даже если входное напряжение может колебаться в довольно широком диапазоне.Из-за низкого импеданса диода при такой работе используется последовательный резистор R _S для ограничения тока в цепи.

В случае этой простой ссылки ток, протекающий в диоде, определяется с помощью закона Ома и известного падения напряжения на резисторе R _S .

Стоимость R _S должна удовлетворять двум условиям:

• R _S должен быть достаточно малым, чтобы ток через D _Z удерживал D _Z в обратном пробое.Значение этого тока указано в паспорте производителя для D _Z . Например, обычное устройство BZX79C5V6, 5,6 В 0,5? стабилитрон, имеет рекомендуемый обратный ток 5 мА . Если через D _Z существует недостаточный ток, то V _OUT будет нерегулируемым и будет меньше номинального напряжения пробоя. При расчете R _S необходимо сделать поправку на любой ток через любую внешнюю нагрузку, которая может быть подключена к V _OUT , не показанным на этой диаграмме.


• R _S должен быть достаточно большим, чтобы ток через D _Z не превысил номинальный максимум и не разрушил устройство. Если ток через D _Z равен I _D , его напряжение пробоя В _B и максимальная рассеиваемая мощность P _MAX , тогда:

Нагрузка может быть помещена через диод в этой цепи опорного сигнала, и до тех пор, как стабилитроны пребывание в обратном пробое, диод будет обеспечивать источник стабильного напряжения на нагрузку.Стабилитроны в этой конфигурации часто используются в качестве стабильных эталонов для более сложных схем регулятора напряжения, включающих каскады буферного усилителя для подачи больших токов на нагрузку.

Шунтирующие регуляторы просты, но требования, чтобы балластный резистор R _S был достаточно малым, чтобы избежать чрезмерного падения напряжения в худшем случае (низкое входное напряжение одновременно с большим током нагрузки), как правило, оставляет много тока, протекающего в диод, что делает стабилизатор довольно неэффективным с высокой рассеиваемой мощностью в режиме покоя, подходящим только для небольших нагрузок.

Эти устройства также встречаются, обычно последовательно с переходом база-эмиттер, в транзисторных каскадах, где можно использовать выборочный выбор устройства, сосредоточенного вокруг точки лавины или стабилитрона, чтобы ввести компенсационную балансировку температурного коэффициента PN перехода транзистора. Примером такого использования может быть усилитель ошибки постоянного тока, используемый в системе обратной связи цепи регулируемого источника питания.

В качестве примечания: стабилитроны также используются в устройствах защиты от перенапряжения для ограничения скачков напряжения при переходных процессах.Еще одно примечательное применение стабилитрона — использование шума, вызванного его лавинным пробоем, в генераторе случайных чисел, который никогда не повторяется.

Пример конструкции регулятора:

Требуется выходное напряжение 5 В и требуемый выходной ток 60 мА.

Сначала мы должны выбрать стабилитрон, В _Z = 4,7 В, что является ближайшим доступным значением.

Нам нужно определить номинальное входное напряжение, и оно должно быть на несколько вольт больше, чем В _Z .В этом примере мы будем использовать V _IN = 8V.

Как правило, мы выбираем номинальный ток через стабилитрон равным 10% от требуемого выходного тока нагрузки или 6 мА. Затем определяется ток I _max = 66 мА, который будет протекать через R _S (выходной ток плюс 10%).

Последовательный резистор R _S = (8 В — 4,7 В) / 66 мА = 50 Ом, мы бы выбрали R _S = 47 Ом, что является ближайшим стандартным значением.

Номинальная мощность резистора P _RS > (8В — 4.7 В) × 66 мА = 218 мВт, поэтому выбираем P _RS = 0,5 Вт

Максимальную мощность, которая может рассеиваться в стабилитроне при нулевом токе в выходной нагрузке, можно рассчитать как P _Z > 4,7 В × 66 мА = 310 мВт, поэтому мы бы выбрали P _Z = 400 мВт.

Лабораторная работа ADALM2000: стабилизатор стабилитрона

Упражнение 6.3.1

Для показанной схемы, если напряжение источника питания В _IN увеличивается, напряжение на нагрузочном резисторе R _L будет:

1. прибавка


2. уменьшение


3. осталось прежним

Для показанной схемы, если напряжение источника питания В _IN уменьшается, напряжение на нагрузочном резисторе R _L будет:

1. прибавка


2. уменьшение


3. осталось прежним

Для показанной схемы, если напряжение источника питания В _IN увеличивается, напряжение на последовательном резисторе R _S будет:

1. прибавка


2. уменьшение


3. осталось прежним

Для показанной схемы, если напряжение источника питания В _IN увеличивается, ток через нагрузочный резистор R _L будет:

1. прибавка


2. уменьшение


3. осталось прежним

Для показанной схемы, если напряжение источника питания В _IN уменьшается, ток через стабилитрон D _Z будет:

1. прибавка


2. уменьшение


3. осталось прежним

Для показанной схемы, если напряжение источника питания В _IN увеличивается, ток через последовательный резистор R _L будет:

1. прибавка


2. уменьшение


3. осталось прежним

Вернуться к предыдущей главе

Перейти к следующей главе

Вернуться к содержанию

10Si 15Si Руководство по ремонту генератора переменного тока Статор и выпрямитель

Рисунок 9 — Тестирование мостового выпрямителя

Рисунок 10 — Тестирование мостового выпрямителя

Генератор серий 10Si и 15Si

Это руководство по ремонту генераторов Delco серии 10Si и 15Si, типов 116 и 136.На этой странице мы рассмотрим тестирование нескольких важных компонентов. Сначала выпрямитель, который преобразует напряжение переменного тока в напряжение постоянного тока, используемое аккумуляторной батареей вашего автомобиля. Затем статор, который представляет собой большую катушку, в которой генерируется переменное напряжение. Наконец, мы проверяем полевые соединения, в основном регулятор напряжения и щеткодержатель в сборе. Напряжение возбуждения приводит в действие внутренний ротор, который индуцирует ток в статоре.

Проверка диодов мостового выпрямителя

Обратите внимание, что выпрямительный мост имеет заземленный радиатор и изолированный радиатор, подключенный к выходной клемме генератора.

Для проверки выпрямительного моста подключите омметр к заземленному радиатору и к одной из трех клемм (рис. 9).

Важно: Подключите омметр, очень сильно нажав на плоский металлический разъем, затем поменяйте местами подключения проводов к заземленному нагревателю и той же клемме. Если оба показания совпадают, замените выпрямительный мост . Хороший выпрямительный мост даст одно высокое и одно низкое показания. Повторите этот же тест между заземленным радиатором и двумя другими клеммами, а также между изолированным радиатором и каждой из трех клемм.Это дает в общей сложности шесть проверок, по два считывания каждой проверки.

Проверка омметром выпрямительного моста и трио диодов, как описано выше, является действительной и точной проверкой. ЗАПРЕЩАЕТСЯ заменять какой-либо блок, если хотя бы пара показаний не совпадает. Внимание! Не используйте высокое напряжение для проверки этих устройств, например, испытательную лампу на 110 вольт.

Чтобы заменить выпрямительный мост, отверните крепежные винты и отсоедините вывод конденсатора.

Проверка статора на массу и короткое замыкание

Обмотки статора можно проверить с помощью испытательной лампы на 110 В или омметра.Если лампа горит или если показания счетчика низкие при подключении от любого вывода статора к корпусу, обмотки заземлены. Если лампа не загорается или показания счетчика высокие при последовательном подключении каждой пары проводов статора, обмотки разомкнуты (рис. 10). Примечание. Проверка с помощью омметра или контрольной лампы на обрыв возможна только на Y-образных статорах, визуально идентифицируемых по трем проводам статора, обжатым вместе. Обмотки треугольником нельзя проверить на обрыв с помощью омметра или контрольной лампы.Обычно для проверки обмоток треугольником требуется лабораторное оборудование.

Короткое замыкание в обмотках статора генератора трудно обнаружить без лабораторного испытательного оборудования из-за низкого сопротивления обмоток. Однако, если все другие электрические проверки проходят нормально и генератор не обеспечивает номинальную мощность, отображается короткое замыкание обмотки статора или обрыв обмотки треугольником. Кроме того, короткое замыкание статора может привести к включению контрольной лампы при работе двигателя на низких оборотах. Перед заменой статора проверьте регулятор в следующем разделе.

Проверка полевых деталей, регулятора напряжения и держателя щетки

Чтобы определить, неисправен ли регулятор в генераторе, необходимо использовать одобренный тестер регулятора.

После снятия трех крепежных гаек, статора и винта тройника диодов (рис. 9), щеткодержатель и регулятор можно заменить, удалив два оставшихся винта. Не два изолятора, расположенные над зажимами щеток на Рисунке 7, а не то, что эти два винта имеют специальные изолирующие втулки над корпусом винта над резьбой.Третий крепежный винт может иметь изоляционную втулку, а может и не иметь ее. В противном случае этот винт нельзя менять местами ни с одним из двух других винтов, так как это может привести к заземлению, отсутствию выхода на корпусе или неконтролируемому выходу генератора. Регуляторы могут отличаться по внешнему виду, но в этих генераторах они полностью взаимозаменяемы.

.
