Как проверить диодный мост на исправность? 3 пошаговые методики

Современные бытовые приборы и различные устройства содержат огромное количество радиоэлементов, которые обеспечивают их исправную работу и комфортное существование обывателей. Однако вся техника, эксплуатируемая человеком, иногда выходит со строя и во время ее ремонта приходится проверять состояние радиодеталей.

Одной из наиболее распространенных составляющих, которую вы можете испытать на исправность самостоятельно, является диодный мост. В виду  конструктивных особенностей многие новички сталкиваются с рядом сложностей, поэтому будет целесообразно детально разобраться, как проверить диодный мост на исправность.

О диодных мостах

Прежде чем разбираться в способах проверки диодных мостов на исправность, вам нужно  как следует изучить общую информацию об устройстве и принципе его работы.  Наиболее простой вариант, с практической точки зрения, это четыре выпрямительных диода спаянные в единую схему. Более сложным с точки зрения диагностики является диодная сборка – заводской четырехполюсник, внутри которого набраны четыре полупроводниковых элемента. Но, схематическая реализация и первого, и второго варианта происходит одинаково, принципиальная схема обоих диодных мостов приведена на рисунке ниже:

Рис. 1. Принципиальная схема диодного моста

Как видите, в диоды собираются в мост по такому принципу, в одной точке подключатся катоды двух соседних диодов, а в другой, аноды соседних диодов, с каждого из них снимается полуволна отрицательной или положительной части синусоиды на входе. Другие две точки, имеющие и анодный и катодный вывод диода, предназначены для подачи переменного напряжения. На электрической схеме или непосредственно на диодном мосте выводы переменного напряжения обозначаются буквенной маркировкой  AC или значком «~», а положительный и отрицательный вывод постоянного напряжения «+» и «– » соответственно.

Ищем диодный мост на плате

Проверять можно как установленный на плате диодный мост, так и выпаянный из нее, второй  вариант считается более точным, поскольку на проверку не влияют другие элементы цепи, но следует помнить, что некоторые методы проверки можно реализовать только в рабочем устройстве. Если конструкция прибора довольно сложная или плата переполнена деталями, диодный мост целесообразно искать в таких локациях:

• в блоках питания;
• во вторичных цепях трансформаторов;
• на выходе генераторов;
• перед аккумуляторными батареями.

После обнаружения диодного моста, необходимо осмотреть его корпус или каждый диод в отдельности. Опытный электрик для себя автоматически заметит расположение вводов, но если вам сложно ориентироваться на память, можете нарисовать схему применительно к вашей ситуации. На такой схеме нужно отобразить плюсовую клемму и отрицательную клемму, клеммы ввода переменного напряжения.

Также следует отметить, что неисправность может заключаться не только в диодных мостах, поэтому при обследовании стоит внимательно осматривать все элементы и детали, а при проверке не исключать целостности объекта.

Проверка индикаторной отверткой

Это наиболее простой вариант опробования, который даст обще представление о состоянии диодного моста и всей схемы  в целом. Для работы вам понадобится только индикатор, вся процедура выполняется под напряжением, поэтому следует соблюдать предельную осторожность:

• Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC  диодного моста. Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально.

Рис. 2. Опробование индикаторной отверткой

• Также коснитесь отверткой к плюсу клеммы – если лампочка загорится, то диодный мост нормально пропускает положительные полупериоды, соответственно, на этом выводе присутствует потенциал. Если не горит, присутствует повреждение диодного моста.
• Ту же процедуру повторите с минусовой клеммой. Обязательно разделяйте проверку на оба вывода выпрямительного блока, так как неисправность может присутствовать в любом диоде и в любой ветви.

Как видите, в данном примере была использована отвертка с изолированным стержнем. Это связанно с необходимостью выполнять работу под напряжением, кода вы можете перекрыть металлической деталью разные части электроустановки, что повлечет за собой крайне неприятные последствия. Существенным недостатком метода является его низкая информативность и ограничение  по величине рабочего напряжения  — так как индикатор рассчитан на номинал 220 В, то использовать его для низковольтных цепей не получится.

С помощью лампочки и батарейки

Довольно простым способом, позволяющим проверить диодный мост, является использование батарейки и электрической лампочки, которые практически каждый может найти у себя дома. Этот метод не сложнее предыдущего, лампа выступает в роли контрольки, а батарейка в качестве источника питания пониженным напряжением. Батарейку подбирают в соответствии с параметрами самого диода. Для проверки исправности необходимо разделить диоды из моста по отдельности и собрать несложную схему:

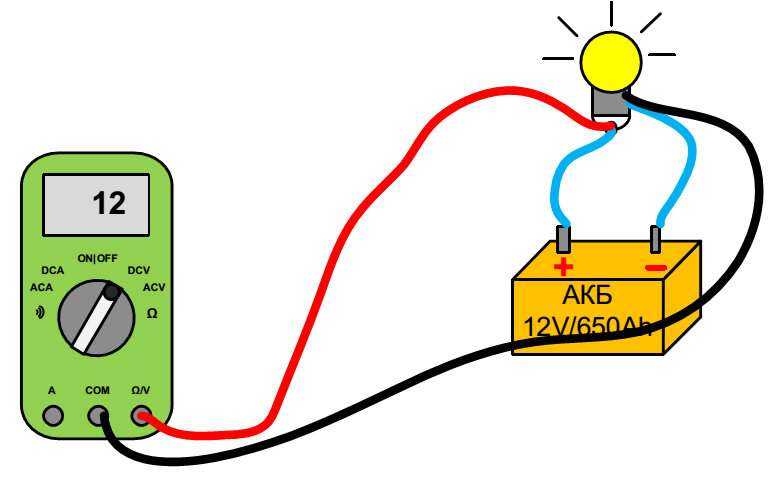

Рис. 3. Схема проверки лампочкой и батарейкой

Как видите, вам нужно собрать последовательное соединение от контактов лампочки к  батарейке и самому диоду.

1. Первый этап – правильное соединение, когда плюс батарейки подключается к положительной пластине выпрямителя, а минус аккумулятора на отрицательную пластину выпрямителя. Если диод исправен, то в цепи будет протекать ток и лампочка загорится.
2. Второй этап заключается в переворачивании диода, когда на минусовую пластину подключится положительный вывод выпрямителя, а на плюсовую отрицательный.

Обратная схема проверки лампочкой и батарейкой

При исправном диоде ток протекать не будет, и лампочка не загорится. С практической точки зрения можно не искать батарейку, а обойтись любыми подручными источниками питания, чей номинал сопоставим с номиналом диодного моста и каждого элемента. К примеру, в гараже можно подключиться к автомобильному генератору или клеммам аккумулятора.

Методика проверки мультиметром

Наиболее информативной является полная проверка диодного моста. Для ее реализации вам понадобится мультиметр, тестер или Цешка – любой из этих приборов в равной мере подойдет для измерений.

Выполните такую последовательность действий:

Время затраченное на проверку: 10 минут

Определите назначение выводов.

Метод универсальный, поэтому вы можете проверить как диодный выпрямитель в сборке, так и конструкцию из отдельных деталей, не разбирая их.

Установите щупы мультиметра.

Установите щупы мультиметра в соответствующие разъемы на приборе, соблюдая цветовую маркировку (черный – минус, красный — плюс). Переключатель выведите в режим прозвонки.

Используйте минусовый щуп мультиметра.

Подведите минусовый щуп мультиметра к плюсу диодного моста, а положительный поочередно к каждому из выводов переменного напряжения.

В результате прикосновения на табло мультиметра должно отображаться напряжение открытия диодов, в обеих точках это измеримая величина одинаковая для каждого измерения. В противном случае, сборка неисправна.

Поменяйте щупы тестера местами.

Далее необходимо поменять щупы тестера местами – красный установите на плюс, а черным попеременно касайтесь выводов для переменного напряжения.

На табло будет отображаться единица, свидетельствующая о бесконечно большом сопротивлении – при обратной полярности диоды остаются закрытыми. В противном случае, если отображается какое-то напряжение, мост пробит.

Используйте плюсовой щуп мультиметра.

Коснитесь плюсовым щупом мультиметра отрицательного вывода диодного моста, а минусовым щупом по очереди переменных выводов. В обоих случаях на табло должно отображаться падение напряжения.

Используйте черный щуп.

Установите черный щуп на отрицательный контакт сборки, а красный подводите к переменным выводам. В обеих позициях на мультиметре должна быть единица, в противном случае, элемент пробит.

Видео по теме

Как проверить диодный мост мультиметром ⋆ diodov.

net 25.02.2019

HomeШкола электроникиКак проверить диодный мост мультиметром

By Дмитрий Забарило Школа электроники  0 Comments

Чтобы более осознанно понималь, как проверить диодный мост мультиметром, рекомендую прежде ознакомиться со статьей, как проверить диод.

Диодный мост предназначен для выпрямления переменного напряжения в постоянное, а точнее говоря, в пульсирующее.

Он может иметь разную форму корпуса и расположение выводов. Хотя в преобладающем большинстве их всего четыре: два – вход и два – выход. В любом случае диодный мост состоит из четырех диодов, расположенных в одном корпусе определенным образом. Такая схема соединения называется мостовой. Отсюда и название данного полупроводникового прибора.

Методика проверки исправности диодного моста заключается в проверке исправности его отдельных четырех диодов.

Согласно мостовой схемы, одна пара полупроводниковых приборов соединена между собой анодами, а вторая – катодами. В точке соединения катодов образуется положительный потенциал «+». А в точке соединения анодов – отрицательный потенциал «-». К двум оставшимся точкам подводят переменный ток «~». Соответствующие обозначения наносятся на корпус мостового выпрямителя или диодного моста.

Теперь, глядя на выше приведенную схему, становится достаточно просто понять, как проверить диодный мост мультиметром. Переводим прибор в режим «прозвонки» и проверяем каждый из четырех диодов выше рассмотренным способом. Схема помогает понять, каким образом устанавливать измерительные щупы.

Рассмотрим, как проверить диодный мост мультиметром, не выпаивая его из платы. Прежде всего, нужно подать питание на схему. И по отношению входного и выходного напряжений можно определить характер неисправности данного электронного прибора. Если он исправен, то выпрямленное напряжение будет несколько выше входного переменного.

Принципиально различают два вида неисправности диодного моста: обрыв и пробой одного или нескольких диодов выпрямительного моста.

В случае обрыва, например VD1, ток в один полупериод, соответствующей работе пары VD1 и VD3, протекать не будут, поскольку образуется разрыв электрической цепи. Это приведет к резкому снижению величины выпрямленного напряжения Ud. Однако, если схема работает без нагрузки, то данный вид неисправности можно и не заметить, так как после выпрямителя чаще всего установлен конденсатор и он в отсутствии нагрузки заряжается до амплитудного значения выпрямленного напряжения. Поэтому следует быть внимательным в данном случае.

В случае пробоя и короткого замыкания, например того же VD1, в один полупериод вторичная обмотка трансформатора окажется замкнутой накоротко. В результате этого будет происходить интенсивный нагрев VD3, что приведет к повышенному нагреву всего диодного моста. А также будет нагреваться обмотка вторичная обмотка и сам трансформатор.

По разнице напряжений здесь судить трудно о характере неисправности. Так как при закороченной обмотке напряжение на ней в соответствующий полупериод также равно почти нулю. Поэтом и на выходе диодного моста в тот же полупериод оно будет равно почти нулю, а соответственно снизится и его среднее выпрямленное значение.

Также при данной неисправности может сработать предохранитель, установленный в первичной обмотке трансформатора, поскольку возрастет ток в цепи трансформатора. Надеюсь, теперь стало понятно, как проверить диодный мост мультиметром.

Как проверить мостовой выпрямитель цифровым мультиметром

Если вы оглянетесь вокруг себя, то увидите множество электроприборов. Эти приборы состоят из электронных компонентов. Наиболее часто используемыми компонентами в этих электронных схемах являются резисторы, конденсаторы и диоды. От ваших домашних холодильников до частотно-регулируемых приводов почти каждое оборудование имеет мостовые выпрямители. Из-за такого обилия мостовых выпрямителей необходимо знать, как проверить мостовой выпрямитель цифровым мультиметром.

Что такое мостовой выпрямитель?

Мостовой выпрямитель используется для преобразования переменного напряжения в постоянное. По сути, четыре или шесть диодов, подключенных в виде моста (только для преобразования мощности переменного тока), в зависимости от вашего входного источника питания. Есть в основном три типа мостовых выпрямителей.

• Неуправляемый мостовой выпрямитель
• Полууправляемый мостовой выпрямитель
• Полностью управляемый мостовой выпрямитель

Где находятся мостовые прямые Используемые усилители?

Все электронные карты работают от источника постоянного тока. Эти мостовые выпрямители используются при создании этих источников питания. Мостовые выпрямители используются в частотно-регулируемых приводах, инверторах и инверторных устройствах, таких как холодильники, кондиционеры и даже в автомобилях. Единственным недостатком этих мостовых выпрямителей является то, что они слишком быстро нагреваются. Для этой цели вы можете использовать вентиляторы и радиаторы, чтобы сделать их функциональными. До сих пор мостовые выпрямители являются наиболее эффективным способом получения постоянного тока с КПД 80%.

Если вы хотите узнать, как проверить блоки питания мультиметром, то можете прочитать мой блог о тестировании блоков питания цифровым мультиметром.

Факторы, влияющие на характеристики мостового выпрямителя

На работу мостового выпрямителя влияет несколько факторов, таких как другие входные напряжения переменного тока, нагрев, эффект пульсации, пиковое обратное напряжение PIV.

Входное напряжение:

Входное напряжение диодного моста обеспечивается понижающим трансформатором. Если есть колебания в этом или другом входном напряжении переменного тока, то не имеет значения, является ли ваш мостовой выпрямитель управляемым или неуправляемым, он не даст точных результатов. Для этого в промышленности используются присадки, улучшающие коэффициент мощности (PFI). Узнайте, как проверить новогодние гирлянды мультиметром?

Тепловое воздействие:

Тепловое воздействие напрямую связано с мощностью, необходимой на выходе. Чем выше ток, тем выше будет мощность, что приведет к большому нагреву. Для решения этой проблемы к радиаторам прикреплены диоды, которые охлаждаются вентиляторами. Как показано на рис. Узнайте о сравнениях Fluke 323 и 324.

Эффект пульсации:

Проще говоря, эффект пульсации определяет плавность выходного напряжения любого мостового выпрямителя; подходящий способ улучшить его — добавить соответствующие конденсаторы.

Пиковое обратное напряжение:

В основном это способность диодов. Максимальные напряжения, которые производит диод в цепи с обратным смещением, являются пиковыми обратными напряжениями. Всегда проверяйте PIV перед использованием любого диода для конкретного источника питания.

Как проверить мостовой выпрямитель с помощью цифрового мультиметра?

Типичный мостовой выпрямитель используется во многих технических приложениях, начиная от регулирования напряжения в источниках питания постоянного тока и заканчивая сильноточными однополупериодными источниками питания для схем ламповых усилителей. Проверить мостовой выпрямитель очень просто, но есть некоторые меры предосторожности, которые необходимо учитывать при проверке мостового выпрямителя цифровым мультиметром. Не рекомендуется проверять только мостовые выпрямители, также следует проверять конденсаторы блока питания.

Необходимые инструменты

• Мультиметр (мультиметр истинного среднеквадратичного значения Fluke 117)
• Измерительные провода (с двойной изоляцией из силикона Fluke TL175E)
• Изолированные перчатки (стойкие к порезам)
• Защитные очки Google (защитные очки 3M, устойчивые к царапинам)

Пошаговое руководство по проверке мостового выпрямителя с помощью цифрового мультиметра

Шаг 1: Подготовка к проверке мостового выпрямителя:

• Во избежание возможного повреждения тестируемого устройства и цифрового мультиметра необходимо отключить питание схема.
• Вы также должны определить, где вход и выход проводов, вы можете определить, какие клеммы будут использоваться для измерения.
• Мультиметр должен быть настроен на малую шкалу (мА или Ом), потому что при проверке мостового выпрямителя на большой шкале цифровой мультиметр не будет считывать значения.
• Для большей безопасности рекомендуется использовать цифровой мультиметр с изолированными клеммами.

Шаг 2: Как измерить мостовой выпрямитель?

• Перед проведением измерений необходимо настроить прибор на проверку диодов.
• Измерьте положительную и отрицательную клеммы, которые будут отмечены базой эмиттера и коллектором. (Используйте положительный провод мультиметра на одной клемме).
• Если какое-либо из измерений очень низкое или не соответствует друг другу, это может означать, что этот конкретный мостовой выпрямитель требует замены. Вы также можете проверить это, измерив отрицательный и положительный выход мостового выпрямителя.

Шаг 3: Как проверить неисправный диод мостового выпрямителя?

• Аналогично проверке мостового выпрямителя можно проверить диод.
• Сначала настройте мультиметр на измерение сопротивления в омах или используйте функцию проверки диодов.
• Затем подключите по одному щупу к каждому из двух выводов диода.
• Если ваш счетчик показывает бесконечное или очень высокое значение, это означает, что цепь разомкнута, а диод исправен.
• Если сопротивление меньше Ом, диод закорочен, поэтому его необходимо заменить.
• Следовательно, на выходе мостового выпрямителя должно быть падение напряжения (около половины заданного напряжения).

Поиск и устранение неисправностей мостового выпрямителя

Для устранения неисправностей мостового выпрямителя выполните следующие действия:

1. Сначала проверьте, не оборван ли провод между диодными клеммами и источником питания (вход переменного тока).
2. Проверьте, нет ли разомкнутых соединений между диодами (диод проводит электрические сигналы) и входным источником питания.
3. Если вы обнаружите какие-либо оборванные провода или открытые соединения, перепаяйте их, чтобы убедиться, что они подключены правильно.
4. Вы можете заменить мостовой выпрямитель на другой с такими же характеристиками (напряжение, сила тока).
5. Наконец, после замены мостового выпрямителя его следует снова проверить, чтобы убедиться в правильности его функционирования.

Вывод:

Если после проверки мостового выпрямителя вы обнаружите, что в нем пробит или закорочен диод, есть несколько способов исправить это, как указано выше. Если вы все еще со мной, у вас может быть четкое представление о том, как проверить мостовой выпрямитель с помощью цифрового мультиметра. Поэтому, если вы хотите узнать о тестировании частотно-регулируемых приводов, я также сделал для этого отдельное руководство.

Кроме того, я хотел бы попросить вас помочь мне поделиться этой статьей с друзьями и семьей, чтобы они получили от нее пользу. Более того, большинство людей не знают, какой мультиметр купить для таких электронных работ. Будучи студентом-электротехником, я составил для этой цели список лучших мультиметров для самостоятельной электроники.

Можете ли вы предложить персонализированный контент и рекламу?

Да, я предлагаю персонализированную рекламу в зависимости от качества вашей продукции. Для этого, пожалуйста, оставьте комментарий или напишите мне.

Как протестировать мостовой выпрямитель

Джон Ярбро / в разделе Хобби

Мостовые выпрямители используются для преобразования мощности переменного тока из настенной розетки в мощность постоянного тока; выпрямители распространены в бытовой электронике, требующей питания постоянного тока. Внутри мостовой выпрямитель содержит четыре диода; все они должны функционировать идеально. Неисправный мостовой выпрямитель часто приводит к выходу из строя источников питания постоянного тока. Любой из отдельных диодов может быть открыт при прямом смещении, или один из них может пропускать ток при обратном смещении. Быстрая проверка этих диодов определяет необходимость замены мостового выпрямителя.

• Мостовые выпрямители используются для преобразования мощности переменного тока из настенной розетки в мощность постоянного тока; выпрямители распространены в бытовой электронике, требующей питания постоянного тока.

• Быстрая проверка этих диодов определяет необходимость замены мостового выпрямителя.

Найдите маркировку на мостовом выпрямителе. Маркировка обычно печатается белым или черным цветом, в зависимости от того, черная или серая упаковка мостового выпрямителя соответственно. Типичный мостовой выпрямитель имеет два контакта, помеченных «AC» или волновым символом, обозначающим входящий сигнал. Символы «плюс» и «минус» на упаковке обозначают соответствующие положительные и отрицательные выходы постоянного тока устройства.

Подготовьте цифровой мультиметр для проверки диодов. Подключите щупы к цифровому мультиметру. Включите мультиметр и установите для него функцию проверки диодов, как указано в инструкции к вашей конкретной модели.

• Подготовьте цифровой мультиметр для проверки диодов.

• Включите мультиметр и установите его на функцию проверки диодов, как указано в инструкции к вашей конкретной модели.

Проверка входов переменного тока. Прикоснитесь одним проводом щупа к одному из входов переменного тока, а другим проводом к оставшемуся входу. Измеритель обычно указывает на перегрузку, то есть сопротивление слишком велико для измерения. Поменяйте местами выводы на входах и повторите этот процесс. Любое числовое значение указывает на то, что через диод протекает ток в обратном направлении.

Проверка отдельных диодов. Прикоснитесь положительным проводом к входу переменного тока, а отрицательным проводом — к положительному выходу. Наблюдайте за чтением.
