Проверка АКБ. Методика. — DRIVE2

Добрый день всем.
Ни как не мог определится какую информацию нужно вносить в блог, чтобы общественности было интересно и самое главное полезно. Решение пришло само собой. В моём 2111 сдохла АКБ. Теоретически правильно писать об этом её в бортовом журнале. Но процедура проверки АКБ будет интересна и другим моим подписчикам. Итак теперь я в своём блоге буду делится информацией на околоавтомобильную/гаражную/инструментальную тематику или спрашивать у Вас совета по разным вопросам. Попробуем, что из этого выйдет, может это и будет кому нибудь интересно.

Итак, как я уже упоминал, в моём ВАЗ 2111 после четырёх дней простоя сдох АКБ. Решено максимально проверить состояние АКБ и оценить её жизнеспособность. У меня обычная обслуживаемая АКБ и её проверить и обслужить не составляет труда. В большинстве, те сервисы которые проверяют АКБ, они и продают их. Им гораздо выгодней продать новую батарею. Поэтому буду проверять сам. Использовать буду методику, которую мне давно рассказал один работник сервиса по аккумуляторным батареям. Методика очень простая и доступна практически всем. Прошу гуру не пинать сильно, если всё это вам давно известно. Просто я хочу поделится с теми кому это может быть полезно и интересно.

Инструмент и приспособления
Для проверки нам понадобится:
1. Цифровой мультиметр (по умолчанию должен быть у каждого автолюбителя). У меня их два, потому что были случаи неправильных показаний в дешёвых китайских мультиметрах. Если мультиметра нету, то его нужно купить — благо цена на него начинается от 3 долларов до …(необязательно покупать Fluke — они уж сильно дорогие))))) и он может быть полезным для решения многих других вопросов по электрике, в томи числе и домашней.
2. Ареометр — цена от 3 долларов.
3. Кусочек проволоки 1-3 мм (сталь, медная- пофиг) длиной 50-100 мм
4. Огрызок многожильного провода медного (подойдёт от автопроводки) длиной до 100 мм.
5. Желательно иметь нагрузочную вилку (но если её нет — ну и ладно)
6. Зарядное устройство для АКБ (я пользую старый – добрый выпрямитель ВСУ-5К)

Начало
Самое первое необходимо проверить зарядку АКБ. Для этого на заведённом двигателе в режиме изменения постоянного напряжения проверяем напряжение на клеммах. Должно быть не менее 13.9V.
Дальше, снимаем АКБ с авто, выкручиваем пробки и заглядываем внутрь. Тут обращу внимание на то что в АКБ присутствует кислота. Я не буду петь дифирамбы про технику безопасности, просто скажу — народ действуем осмотрительно и внимательно! Итак проверяем количество электролита. Он должен покрывать пластины.

Если его мало или нет совсем:
1. Осматриваем на наличие механических повреждений на корпусе АКБ и предмет утечек.
2. Если утечек нет, доливаем дистиллированную воду! Дело в том, что в процессе эксплуатации АКБ выкипает вода, а не кислота.
После того как проверили уровень электролита ( либо долили воду до уровня) проверяем плотность электролита. Проверку идеально проводить при температуре 20С. Методика простая: нажимаем грушу ареометра, вставляем в банку АКБ и отпускаем грушу. Всплывший поплавок ареометра укажет на пл

www.drive2.ru

какие параметры аккумуляторных батарей нужно проверять и как это сделать?

При использовании аккумуляторных батарей на любых объектах, особенно в системах бесперебойного питания, за их состоянием нужно следить и регулярно проводить проверки. В этом материале мы рассмотрим основные параметры АКБ, а также рассмотрим, какими приборами и как можно провести их контроль и проверку!

Основная задача при проверке состояния любой аккумуляторной батареи – выяснить, обладает ли она достаточной емкостью, может ли обеспечить заявленные производителем характеристики в течение необходимого времени. Однако непосредственно средствами измерения определяются только несколько основных параметров – напряжение, сила тока. В обслуживаемых аккумуляторах можно также замерить плотность электролита. Измерения можно проводить неоднократно, фиксируя изменение значений с течением времени. Все остальные параметры и характеристики не измеряются напрямую, а выводятся по разработанной изготовителем методике, причем она зависит и от типа АКБ, и от рекомендаций производителя, и от вида подключенной нагрузки. При этом необходимо учитывать, что многие зависимости, характеризующие работу АКБ, носят нелинейный характер. Могут сказываться и другие факторы, например, влияние температуры.

При выполнении краткосрочных измерений при использовании даже самых совершенных методик тестирование носит не точный количественный, а качественный характер. Единственный достоверный способ измерения емкости АКБ – его полная разрядка в течение многих часов с тщательной фиксацией параметров в ходе всего процесса. Но использовать столь продолжительную процедуру на практике можно далеко не всегда, особенно если батарей много. Тем не менее, и краткосрочных оценочных измерений достаточно для того, чтобы отличить работоспособный аккумулятор от изношенного, утратившего емкость, и вовремя произвести замену АКБ.

Способы проверки АКБ

1. Подключение нагрузки

К АКБ на некоторое время подключается рабочая или второстепенная нагрузка той или иной величины. Вольтметром или мультиметром измеряется падение напряжения. Если процедура выполняется несколько раз, между измерениями выжидается определенное время, чтобы батарея восстановилась. Полученные данные сопоставляются с параметрами, заявленными производителем АКБ для данного типа батареи и данной величины нагрузки.

2. Измерения при помощи нагрузочной вилки

Строение простейшей нагрузочной вилки показано на схеме:

Устройство оснащено вольтметром, параллельно которому установлен большой по мощности нагрузочный резистор, и имеет два щупа. В старых моделях вольтметры аналоговые; новые модели, как правило, оснащены ЖК-дисплеем и цифровым вольтметром. Существуют нагрузочные вилки с усложненной схемой, использующие несколько нагрузочных спиралей (сменных сопротивлений), рассчитанные на разные диапазоны измерения напряжений, предназначенные для тестирования кислотных либо щелочных аккумуляторов. Есть даже вилки, которыми тестируют отдельные банки аккумуляторов. В состав продвинутых устройств помимо вольтметра может входить амперметр.

Получаемые при измерениях данные также необходимо сопоставлять с параметрами, заявленными производителями для данного типа батарей и данного сопротивления.

3. Измерения при помощи специальных устройств, тестеров анализаторов АКБ

Приборы Кулон

Принципиальным развитием идеи нагрузочной вилки можно считать семейство цифровых приборов-тестеров Кулон (Кулон-12/6f, Кулон-12m, Кулон-12n и другие) для проверки состояния свинцовых кислотных аккумуляторов, а также другие подобные устройства. Они позволяют проводить быстрые замеры напряжения, приближенно определять емкость АКБ без контрольного разряда и сохранять в памяти несколько сотен, а иногда и тысяч измерений.

Приборы Кулон питаются от аккумулятора, на котором проводятся измерения. Входящие в комплект провода с разъемами «крокодил» имеют части, изолированные друг от друга, что обеспечивает четырехзажимное подключение к аккумулятору и устраняет влияние на показания прибора сопротивления в точках подключения зажимов. По заявлению разработчика, прибор анализирует отклик аккумулятора на тестовый сигнал специальной формы, при этом измеряемый параметр примерно пропорционален площади активной поверхности пластин аккумулятора и, таким образом, характеризует его емкость. Фактически, точность показаний зависит от достоверности методики, разработанной производителем.

Емкость аккумулятора – электрический заряд, отдаваемый полностью заряженным аккумулятором – измеряется в ампер-часах и представляет собой произведение тока разряда на время. Для точного определения емкости необходимо произвести разряд батареи (процесс длительный, многочасовой), постоянно фиксируя величину заряда, отдаваемого батареей. При этом относительная емкость АКБ в зависимости от времени изменяется нелинейно. Например, для аккумуляторной батареи типа LCL-12V33AP относительная емкость меняется со временем следующим образом:

Время разряда, часы Относительная емкость, %
0,1 37
1,3 48
0,7 53
1,9 76
4,2 84
9,2 92
20 100

Прибор Кулон при помощи быстрого измерения ориентировочно определяет емкость полностью заряженного аккумулятора. Он не предназначен для оценки степени заряженности АКБ, все измерения необходимо проводить на полностью заряженной батарее. Устройство кратковременно подает тестовый сигнал, регистрирует отклик от батареи и через несколько секунд выдает ориентировочную емкость АКБ в ампер-часах. Одновременно на экран выводится измеренное напряжение. Полученные значения можно сохранять в памяти прибора.

Производитель подчеркивает, что устройство не является прецизионным измерителем, но позволяет оценочно определять емкость свинцовой кислотной батареи, особенно если пользователь самостоятельно откалибровал прибор при помощи аккумулятора такого же типа, что и тестируемый, но с известной емкостью. Процедура калибровки подробно изложена в инструкции к прибору.

Тестеры PITE

Следующая разновидность устройств для тестирования АКБ – тестеры PITE: модель PITE 3915 для измерения внутреннего сопротивления и модель PITE 3918 для оценки проводимости батарей.

Управление осуществляется при помощи цветного сенсорного экрана, но основные управляющие кнопки вынесены на клавиатуру в нижней части корпуса. Прибором можно тестировать батареи емкостью от 5 до 6000 А·ч, с элементами аккумулятора 1.2 В, 2 В, 6 В и 12 В. Диапазон измерения напряжения – от 0.000 В до 16 В, сопротивления – от 0.00 до 100 мОм. Прибор позволяет задать тип проверяемых батарей, выполнить измерение напряжения и сопротивления (модель 3915) или напряжения и проводимости (модель 3918), и на их основании судить о том, соответствует емкость батареи заявленной производителем или нет. При этом параметр Capacity (емкость батареи) выводится в процентах.

Интерфейс прибора позволяет проводить как одиночные измерения, так и последовательные (до 254 измерений в каждой последовательности, совокупное количество результатов более 3000), что удобно при проверке большого количества однотипных АКБ (в последнем случае результаты сохраняются автоматически, помимо данных в них фиксируется также порядковый номер измерения). В зависимости от настроек прибор может использовать для выдачи результата (статуса Good, Pass, Warning или Failed) собственные критерии либо значения, заданные пользователем. Результаты тестирования через порт USB могут быть перенесены на компьютер для просмотра и последующей подготовки отчетов.

Анализаторы Fluke

Более глубокое развитие той же идеи – приборы Fluke Battery Analyzer серии 500 (BT 510, BT 520, BT 521), которые позволяют измерять и сохранять в памяти напряжение, внутреннее сопротивление стационарной батареи, температуру минусовой клеммы, напряжение при разрядке. При наличии дополнительных аксессуаров можно измерять и сохранять в памяти и другие параметры. Тесты можно проводить как в режиме отдельных измерений, так и в последовательном режиме; используя настраиваемые профили. Есть возможность задать пороговые значения для различных параметров. Встроенный порт USB позволяет передавать собранные записи (до 999 записей каждого типа) на компьютер для подготовки отчетов с помощью программного обеспечения Analyze Software, входящего в комплект поставки.

Щупы прибора имеют специальную конструкцию: внутренний подпружиненный контакт предназначен для измерения тока, внешний – для измерения напряжения. Если на щуп надавить, внутренний наконечник смещается внутрь таким образом, что оба контакта каждого щупа касаются поверхности одновременно. В результате одни и те же щупы позволяют организовать как 2-проводное, так и 4-проводное подключение к полюсам батареи (последнее необходимо для измерения Кельвина).

  • Прибор позволяет измерять следующие параметры:

  • Внутреннее сопротивление батареи (измерение занимает менее 3 с).

  • Напряжение батареи (производится одновременно с измерением внутреннего сопротивления)

  • Температура минусовой клеммы (рядом с черным наконечником на щупе BTL21 Interactive Test Probe предусмотрен ИК-датчик)

  • Напряжение при разрядке (определяется несколько раз в ходе разрядки или во время теста на нагрузку)

Также возможно измерение пульсирующего напряжения, измерение переменного и постоянного тока (при наличии токовых клещей и адаптера), выполнение функций мультиметра. С анализаторами Fluke можно использовать интерактивный тестовый щуп BTL21 Interactive Test Probe со встроенным датчиком температуры. С приборами совместимо большое разнообразие дополнительных аксессуаров (токовые клещи, удлинители разного размера, съемный фонарик и т. п.).







Хотя прибор обладает богатым функционалом, ключевым этапом в определении состояния АКБ остается сопоставление измеренных показателей с расчетными или заданными изготовителем для данного конкретного типа батарей. Устройства Fluke Battery Analyzer серии 500 удобны для массовой инспекции состояния батарей. Последовательный режим и система профилей позволяют выполнять необходимые измерения одно за другим, результаты запоминаются прибором и хранятся в упорядоченной форме, последовательно пронумерованные и разбитые на группы. Но прибор не имеет функции прямого или косвенного измерения емкости АКБ в ампер-часах – хотя бы потому, что для батарей разного типа на сегодняшний день вряд ли возможно разработать единую точную методику такого определения.

Все перечисленные выше устройства, хоть и отличаются друг от друга по размеру, относятся к классу портативных. В отдельную группу можно выделить стационарные комплексы для проверки АКБ, которые могут проводить быстрые испытания с определением внутреннего сопротивления, контролировать все параметры, включая активную и реактивную составляющие сопротивления, управлять процессом разряда/заряда и т. п. Подобные комплексы адресованы скорее исследовательским лабораториям, промышленным производителям АКБ и разработчикам нового оборудования, чем конечным пользователям.

Анализаторы Vencon

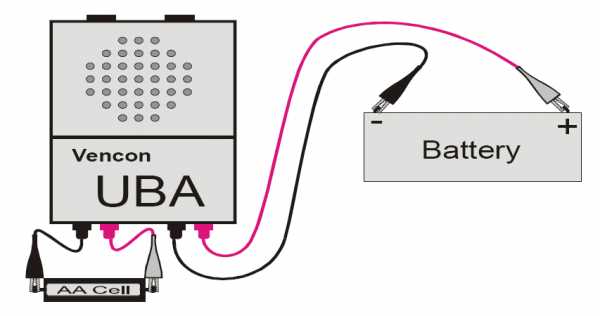

Промежуточное положение занимает анализатор Vencon UBA5, предназначенный для работы с аккумуляторными батареями, используемыми в портативных средствах связи (мобильных телефонах, носимых радиостанциях, разнообразных гаджетах и т. п.), портативных инструментах и других устройствах напряжением до 18.5 В, емкостью от 10 мА·ч до 100 А·ч. Анализатор Vencon UBA5 совмещен с зарядным устройством и может использоваться в ремонтных мастерских, центрах обслуживания компьютерной техники, мобильной электроники и других устройств.

Прибор предназначен для различных типов АКБ (никель-кадмиевых, никель-металл-гидридных, литий-ионных, литий-полимерных, свинцовых кислотных и др.), позволяет задавать токи зарядки и разрядки, изменять алгоритмы работы устройства, тестировать емкость батарей при помощи однократных и многократных измерений, сохранять результаты измерений в памяти и выводить их через порт USB, готовить графические отчеты при помощи программного обеспечения.

Характерная особенность устройства – два измерительных канала (по 2 измерительных провода каждый), причем для проведения различных измерений их можно комбинировать, в том числе и от нескольких устройств UBA5. Дополнительно могут заказываться датчики температуры.


Прибор способен генерировать зарядный ток до 2А на каждом канале, ток нагрузки – до 3А (45 Вт) на каждом канале (в комплект входит адаптер питания). Более точные характеристики зависят от конкретной модели устройства – в серию UBA5 входит 5 различных моделей приборов.


В данном типе прибора, как и во всех описанных ранее, ключевым для определения состояния батареи является сопоставление измеренных показателей с параметрами, заявленными производителями АКБ.

4. Полная разрядка/зарядка

На сегодняшний день полная разрядка и зарядка – это единственный прямой и максимально достоверный способ определения емкости АКБ. Специализированные устройства контроля разряда/заряда батареи (УКРЗ) позволяют выполнить глубокую разрядку и последующую полную зарядку батареи с постоянным контролем емкости. Однако эта процедура занимает очень много времени: 15-17-20-24 часа, иногда и более суток, в зависимости от емкости и текущего состояния батареи. Хотя метод дает наиболее точные результаты, из-за временных затрат его применение ограничено.

5. Измерение плотности электролита

В обслуживаемых аккумуляторах для определения их состояния можно измерять плотность электролита, поскольку между этим параметром и емкостью АКБ существует непосредственная зависимость. Плотность электролита может меняться в силу разных причин, которые вдобавок взаимосвязаны (частый глубокий разряд батареи, сульфатация, неоптимальная плотность электролита, испарение и утечка раствора и т. д.). Аккумулятор начинает быстрее разряжаться, отдает меньше заряд. При этом необходимо понимать, что плотность электролита даже в исправном аккумуляторе, находящемся в идеальном состоянии – не константа, она меняется с температурой и степенью зарядки аккумулятора. Более того, для разных регионов рекомендованная плотность электролита отличается в зависимости от типовых климатических условий.

Результаты измерения плотности ареометром можно сопоставить со следующей диаграммой для кислотных аккумуляторов.

В зависимости от того, больше или меньше плотность электролита, чем требуемая (а для батареи вредно отклонение и в ту, и в другую сторону), можно частично или полностью заменить электролит, залить дистиллированную воду или раствор необходимой концентрации, обязательно обеспечив перемешивание. Как и при использовании всех ранее описанных способов проверки состояния АКБ ключевым является сопоставление измеренных значений с рекомендациями производителя батареи и следование всем предусмотренным процедурам обслуживания.

Выводы

Каждый способ определения текущего состояния аккумуляторной батареи имеет свои преимущества и недостатки. Каким из них пользоваться – зависит от ваших задач и возможностей. Сориентироваться вам поможет эта сводная таблица.

Способ определения состояния АКБ Преимущества Недостатки
Подкл ючение нагрузки Достаточно реалистичные результаты без использования специализированного оборудования Времязатратность при многократных измерениях Измеренные параметры документируются вручную
Нагрузочная вилка, специализированные анализаторы и тестеры

Портативность устройств

Простота использования

Быстрое проведение измерений, особенно многократных

Некоторые модели способны проводить измерения без выведения АКБ из режима эксплуатации

Специализированные модели позволяют сохранять результаты и переносить их на компьютер для подготовки отчетов

Часть параметров АКБ определяется по косвенным методикам Оценочная точность измерений
Полный разряд/заряд Единственный достоверный способ оценки емкости АКБ Очень продолжительная процедура – многие часы, иногда сутки
Измерение плотности электролита ρ Непосредственное определение состояния батареи по концентрации электролита Способ применяется только для обслуживаемых батарей


Материал подготовлен
техническими специалистами компании “СвязКомплект”.

skomplekt.com

PRO100-DRIVE2 › Блог › Как проверить утечку тока АКБ мультиметром? Норма утечки тока в автомобиле. Поиск и устранение.

ЭТА СТАТЬЯ БОЛЬШЕ ДЛЯ СЕБЯ, ХОЧУ НА ДОСУГЕ ПРОВЕРИТЬ У СЕБЯ НА OPEL ASTRA GTC.

Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать коленчатый вал он если и будет, то недостаточно. Все это — симптомы разряда аккумуляторной батареи за то время, пока машина находилась на стоянке. Существует норма утечки тока в автомобиле. Но когда АКБ разряжена, данные показатели значительно выше этих нормальных. Давайте рассмотрим, как можно обнаружить утечку тока и устранить эту неисправность.

ПОЧЕМУ САДИТСЯ АККУМУЛЯТОР?
Во время длительной стоянки заряд не должен уходить, однако нужно также учитывать токи утечки. Особенно быстро разряжается батарея в современных авто. Здесь в сеть включено немалое количество различных электронных устройств и гаджетов.

Зачастую в таких случаях норма утечки тока в автомобиле значительно выше, чем допустимая. Среди типовых причин можно выделить старую и некачественную проводку, а также изоляцию проводов. Еще одна из распространенных причин – это неправильно подключенное электронное оборудование. Это может быть аудиосистема, мультимедиа, навигатор и так далее. Причины утечки тока в автомобиле могут заключаться в грязных либо окисленных контактах. Все это существенно садит АКБ.

ДОПУСТИМЫЕ НОРМЫ ПОТРЕБЛЕНИЕ ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ.
В современных машинах есть определенное количество потребителей электрической энергии на постоянной основе. Это могут быть часы, память ЭБУ, иммобилайзеры, сигнализации и другое подобное оборудование. Они подключены к сети и потребляют электричество. Причем постоянно.
Для примера возьмем энергозависимую память ЭБУ. Если ее стереть, блок начнет процесс переобучения и будет снова запомнить все текущие установки. Охранные системы начинают работать только тогда, когда машина стоит на стоянке. Из этого можно сделать вывод, что небольшое потребление электрической энергии – это нормальная ситуация.
Но есть норма утечки тока в автомобиле. Эта норма представляет собой некую постоянную величину – ее можно высчитать. Нужно просуммировать потребление каждого потребителя в бортовой сети. Например, сигнализация требует не более 20 мА. Для работы часов нужно 1 мА. Аудиосистема потребляет около 3 мА и так далее. В сумме общая цифра будет находится в диапазоне от 10 до 80 мА (0,01-0,08А). Это совсем немного. Даже одна лампа в фаре, которую забыли выключить, потребляет от 500 мА. А норма утечки тока в автомобиле

www.drive2.ru

Как проверить аккумулятор автомобиля на работоспособность

При эксплуатации автомобиля периодически нужно уделять внимание обслуживанию некоторых его узлов, в том числе, аккумулятора. Многие владельцы автомобилей знают об этом, но часто просто не понимают, как проверить аккумулятор автомобиля. Для этого существует ряд методик, о которых мы поговорим ниже. Чтобы грамотно проверить аккумуляторную батарею на работоспособность, требуются такие приборы, как мультиметр и нагрузочная вилка. Если вы постоянно собираетесь самостоятельно обслуживать АКБ, то их лучше приобрести. В магазинах эти приборы можно найти по доступной цене.



Содержание статьи

Внешний осмотр аккумулятора

При проверке аккумулятора автомобиля стоит начать с его внешнего осмотра. Это простой, но важный этап. На нём выявляются загрязнение поверхности аккумуляторной батареи, окисление выводов, повреждения целостности корпуса. Внешний осмотр АКБ стоит проводить регулярно, поскольку его чистота также влияет на работоспособность. Это можно делать каждый раз, когда вы заглядываете под капот. Окинуть аккумулятор взглядом не займёт много времени.


Обращайте внимание на соединения клемм с токовыводами. При плохом соединении там идёт активное окисление. Корпус аккумулятора проверяется визуально на наличие трещин.

Поверхность батареи должна быть чистой. Грязь, пыль, электролит, масло нужно удалять ветошью. В противном случае аккумуляторная батарея будет постоянно терять заряд через этот токопроводящий налёт и работоспособность будет ухудшаться.

Конечно, стоит проверить надёжность крепления аккумулятора на посадочном месте. Теперь поговорим о том, как проверить аккумулятор автомобиля при помощи различных приборов.
Вернуться к содержанию


Проверка аккумуляторной батареи мультиметром

Мультиметром можно измерять напряжение на аккумуляторной батарее. Для оценки заряженности АКБ напряжение измеряют на выводах аккумулятора без нагрузки. Для этого мультиметр устанавливается в режим измерения напряжения. Затем щупом красного цвета касаетесь положительного вывода, а чёрным – отрицательного вывода. Если АКБ полностью заряжена, то напряжение будет 12,6─12,9 вольта. Ничего страшного, если щупы присоединили наоборот. В этом случае мультиметр просто покажет напряжение со знаком минус.


Некоторые читатели спрашивают, как проверить аккумулятор автомобиля на работающем двигателе. Дело в том, что на работающем двигателе проверяется не аккумулятор, а наличие зарядки на него от генератора и исправность регулятора напряжения.

Напряжение на выводах АКБ при работающем моторе должно лежать в интервале 12,9─13,4 вольта. Если будет меньше, то АКБ будет плохо заряжаться, а если больше ─ активизируется процесс электролиза воды.

Стоит отметить, что с помощью мультиметра можно оценить лишь степень заряженности аккумулятора. Чтобы оценить его работоспособность нужно знать, как проверить автомобильный аккумулятор нагрузочной вилкой.
Вернуться к содержанию


Проверка аккумулятора нагрузочной вилкой


Нагрузочная вилка представляет собой прибор, который создаёт нагрузку на АКБ, аналогичную той, что батарея испытывает при запуске двигателя на автомобиле. Такая проверка автомобильного аккумулятора позволяет объективно оценить его состояние и работоспособность. В состав этого прибора входит вольтметр, нагрузочное сопротивление и клеммы.

Для проверки подключаете клеммы нагрузочной вилки к выводам аккумулятора. Вольтметр должен показывать напряжение от 12,6 до 12,9 вольта. Если оно меньше этого значения, то аккумулятор нужно зарядить полностью. Затем подаётся нагрузка на 5 секунд. По истечении этого времени напряжение на выводах не должно упасть ниже 10,2 вольта. Если напряжение просело ниже 9 вольт, то аккумулятор уже сильно изношен. Если значение менее 9 вольт, то такую батарею однозначно пора менять.

Теперь вы знаете, как проверить аккумулятор автомобиля на работоспособность при помощи нагрузочной вилки. Здесь есть и ещё один интересный момент. Мы рассматривали случай, когда на заряженном аккумуляторе есть штатное напряжение 12,6─12,9 вольта. А что если напряжение аккумуляторной батареи меньше? В большинстве случаев это говорит о том, что вышла из строя одна или несколько банок. Чаще всего это вызвано коротким замыканием разноимённых пластин, что приводит к потере работоспособности.

Как проверить аккумулятор автомобиля на замыкание? Это можно сделать при помощи всё того же мультиметра. Подсоединяем щупы прибора к выводам заряженной АКБ и смотрим показания. Если напряжение 10,4─10,7 вольта, то вышла из строя одна из банок.

Элемент (или банка) батареи в заряженном состоянии имеет напряжение 2,1 вольта. Так, что по показаниям мультиметра вы можете сразу определить, сколько элементов вышло из строя. Чтобы определить неисправную банку, нужно померить плотность электролитах во всех. В замкнутой банке плотность будет резко отличаться от остальных, а при зарядке в ней не будет газовыделения (как ещё называют кипение).
Дополнительно можете прочитать материал про напряжение аккумулятора автомобиля по указанной ссылке.

Вернуться к содержанию


Проверка реальной ёмкости АКБ

Как известно, номинальная ёмкость аккумулятора в общем случае определяется его конструктивными особенностями и технологией производства. Значение номинальной ёмкости производитель всегда наносит на этикетке АКБ. Но реальное значение ёмкости в ходе эксплуатации постоянно меняется в меньшую сторону. Естественно при этом падает мощность и работоспособность АКБ. Как проверить аккумулятор автомобиля по реальному значению его ёмкости?

Для этого собирается схема следующего вида.


Сопротивление в этой схеме вычисляется по формуле:

R = U/I, где

I – ток разряда.

Ток разряда выбирают в зависимости от того, какая будет длительность цикла разряда. Обычно это 10 или 20 часов.

Подробнее о том, как проверить ёмкость АКБ читайте по ссылке. Здесь лишь добавим, что если полученное значение реальной ёмкости меньше ¼ от номинала, такой аккумулятор подлежит замене. Он может подвести вас в любой момент.
Вернуться к содержанию


Проверка плотности электролита

Для проверки плотности потребуется прибор, который называется ареометр. Он стоит недорого и продаётся в любом магазине автомобильных запчастей. Он состоит из колбы с грушей и пипеткой, в которой находится колба с запаянной дробью или ртутью. На ней есть шкала, по которой можно определить значение плотности.

Плотность измеряется после зарядки аккумулятора. После того, как полностью зарядили АКБ, дайте ей отстоятся пару часов, чтобы прекратилось газообразование и выровнялась плотность электролита. Затем выкручиваете пробки во всех банках аккумулятора.

Здесь стоит сказать, что на необслуживаемых автомобильных аккумуляторах эту операцию провести нельзя. Там для контроля плотности в одну из банок встроен гидрометр, но на его показания нельзя полагаться в полной мере. Так, что в случае необслуживаемого аккумулятора, его работоспособность остаётся проверять лишь нагрузочной вилкой.

Поочерёдно из каждой банки при помощи груши набираете электролит, чтобы поплавок свободно плавал, и замеряете плотность. По банкам может быть небольшой разброс. Среднее значение плотности 1,27─1,29 гр./см3.

Если плотность больше, то нужно разбавить электролит дистиллированной водой. Если меньше, то нужно будет отобрать часть электролита из банки и добавить туда с нормальной плотностью. Подробнее об электролите и о его роли в аккумуляторной батарее Вы можете прочитать в статье «Какая кислота в аккумуляторе автомобиля».

Вернуться к содержанию


Советы напоследок

Теперь вы знаете, как проверить исправность аккумулятора автомобиля самостоятельно и какие инструменты для этого потребуются. И в заключение несколько простых советов, которые помогут вам при эксплуатации автомобильного аккумулятора:

  • содержите аккумуляторную батарею в чистоте. Регулярно вытирайте следы масла и подтеки электролита, пыль, грязь. Очищайте клеммы и выводы от окисления. Лучше покрывать их специальной смазкой для электрических контактов;
  • периодически заряжайте АКБ от сетевого устройства. Подзарядку можно делать раз в квартал, а зимой ещё чаще;
  • периодически проверяйте уровень электролита в банках аккумуляторной батареи и не допускайте его падения ниже минимально отметки. Летом, когда от жары кипит аккумулятор, проверку нужно делать чаще;
  • проверяйте плотность электролита на заряженном аккумуляторе. Штатное значение 1,27 гр./см3. Зимой это значение рекомендуется поднять до 1,29 гр./см3;
  • следите за исправным состоянием бортовой сети автомобиля (генератор, регулятор напряжения, проводка).

Надеемся, что статья для вас была полезной и желаем удачной эксплуатации аккумулятора. Отзывы и дополнения оставляйте в комментариях ниже.
Вернуться к содержанию

akbinfo.ru

Как проверить аккумулятор на работоспособность

Аккумуляторы могут быть легко выведены из строя коротким замыканием либо пребыванием в глубоком разряде длительное время. Каждый раз после возникновения подобных ситуаций, а также при механических повреждения изделия, необходимо провести тщательную проверку исправности АКБ. О том, как осуществить подобные исследования различными способами, будет подробно рассказано в этой статье.

Что потребуется для проверки

Прежде всего, необходимо снять аккумулятор с машины и тщательно очистить его корпус от пыли. Затем следует приготовить инструменты и приспособления, которые могут понадобиться для проведения различных измерений. Для определения наличие или отсутствие износа батареи не обойтись без:

  • Мультиметра.
  • Нагрузочной вилки.
  • Ареометра.
  • Отвёртки.

Также рекомендуется приготовить фонарик для визуального определения уровня электролита в банках.  Когда всё необходимое будет приготовлено, можно приступать к детальному тестированию аккумулятора на работоспособность.

Что можно проверить в аккумуляторе

В аккумуляторе можно проверить множество параметров, среди которых напряжение, сила тока, ёмкость и  ток саморазряда. Кроме этого, во время проведения осмотра замеряется уровень электролита в банках и его плотность.

Во многих случаях достаточно получить значение одного из указанных измерений, чтобы довольно точно протестировать состояние батареи, но желательно сделать полную проверку, чтобы получить более точную информацию.

Визуальный осмотр

Прежде всего, следует провести визуальный осмотр батареи. Если в результате проверки будут найдены сколы и трещины на корпусе, то причиной неудовлетворительной работы АКБ может являться утечка электролита. Даже если аккумулятор находится в хорошем техническом состоянии, подобные повреждения могут указывать на возможный выход изделия из строя, в самое ближайшее время.

При покупке нового аккумулятора наличие вмятин и потёртостей будет указывать на то, что при хранении и транспортировки изделие подвергалось повышенным механическим нагрузкам. Такие внешние недостатки, могут привести к очень скорому выходу АКБ из строя, поэтому от покупки, лучше отказаться.

Состояние электролита

Даже если нет возможности установить точные показатели тока и напряжения обслуживаемого аккумулятора, оценить его работоспособность можно по состоянию электролита. Чтобы добраться до заливаемой в банки жидкости потребуется открыть пробки, которые, как правило, имеют крестообразные вырезы для отвёртки.

Некоторые аккумуляторы оснащены (глазок на крышке аккумулятора), по которому можно все узнать о степени заряженности, уровне жидкости и плотности электролита.

Индикатор заряда

Открутив запорные элементы и посветив фонариком в каждую банку можно определить примерный уровень электролита. Очень опасным для работоспособности аккумулятора состоянием является оголение пластин, то  есть, если уровень жидкости опускается ниже критической отметки. Эксплуатация АКБ в таком состояния в кратчайшие сроки приведёт к разрушению наполнителя решёток, что может вызвать короткое замыкание.

Если электролита достаточно в банках, то следует произвести замеры плотности этой жидкости с помощью ареометра. Полностью заряженный аккумулятор должен иметь показатель плотности не менее 1,27 г/ см3.

Наличие бурого оттенка в электролите может также указывать на разрушение пластин, поэтому, в этом случае, лучше аккуратно выкачать с помощью груши максимальное количество жидкости и залить такой же объём нового раствора кислоты.

Уровень заряда

Зная точно, какое напряжение на клеммах аккумулятора соответствует стопроцентной заряженности, можно правильно определить уровень заряда АКБ. Для свинцовых двенадцативольтовых аккумуляторов это значение равно 12,7 В. Осуществить замеры можно с помощью любого тестера, переведённого в режим измерения постоянного тока. Подробнее читаем .

Для этого типа автомобильных аккумуляторов наличие на клеммах напряжения, равного 12 Вольтам указывает на то, что батарея разряжена наполовину и требует немедленной подзарядки от сетевого ЗУ.

Определяем ёмкость

Ёмкость всегда указывается на корпусе АКБ, а также в инструкции к изделию. Если на аккумуляторе отсутствуют этикетки, то с помощью дополнительных устройств можно примерно оценить фактическую ёмкость батареи.

Для проведения испытаний необходимо полностью зарядить аккумулятор, приобрести или изготовить самостоятельно стабилизатор на 12 Вольт, а также подготовить амперметр и секундомер.

Учитывая большой пусковой ток автомобильного аккумулятора, понадобится также нагрузка, которая может быть любым двенадцативольтовым устройством мощностью 100 – 200 Ватт.

Определяется ёмкость аккумулятора в такой последовательности:

  • В электрическую цепь последовательно подключаются аккумулятор, стабилизатор, амперметр и нагрузка.
  • При включении потребителя электрического тока необходимо сразу активировать секундомер и записать показатели амперметра.
  • После того как стабилизатор не будет справляться с поддержанием напряжения на заданном уровне секундомер останавливают и значение этого прибора в часах умножают на показатели амперметра, выраженные в амперах. В результате получится приблизительная ёмкость батареи в Ач.

При проведении замеров этого параметра на АКБ, находящейся в хорошем техническом состоянии, процедура может затянуться на несколько часов. Также следует учитывать негативное воздействие полного разряда на многие модели свинцовых батарей.

Проверяем пусковой ток

Ток холодной прокрутки является важнейшим параметром любой стартерной батареи. Этот показатель выражается в амперах и может достигать значения более 1 тысячи (грузовые модели АКБ). Определить пусковой ток можно с помощью нагрузки с минимальным сопротивлением и амперметра, соединённого последовательно в цепь.

Как правило, такие замеры осуществляются на полностью заряженном аккумуляторе, при этом разряжаться батарея должна при максимальном токе не более 30 секунд.

Высокий ток утечки

Наличие утечки тока

Если во время стоянки автомобиля аккумулятор подключён к электрической сети, то наличие утечки тока – это нормальное явление. Даже при выключенном зажигании такие устройства как сигнализация или магнитола могут работать в дежурном режиме, потребляя небольшое количество электроэнергии.

Чтобы протестировать аккумулятор на наличие тока утечки достаточно подключить амперметр между положительной клеммой батареи и плюсовым проводом машины. В результате на цифровом дисплее или стрелочном шкале отобразится точное значение силы тока, потребляемой автомобилем в состоянии покоя.

Состояние пластин и банок

Разобрать аккумулятор и посмотреть на пластины для определения их состояния не получится, но можно по косвенным признакам определить наличие сульфатации или короткого замыкания.

Если при подаче на клеммы аккумулятора рекомендованной заводом-изготовителем силы тока происходит быстрое закипание электролита, то такое «поведение» батареи практически всегда указывает на наличие сульфатации пластин.

Короткое замыкание банок, наоборот приведёт к тому, что химический процесс в определённом резервуаре не будет происходить. То есть электролит не будет кипеть только в той банке, которая замкнута.

Дата выпуска

Определить год выпуска АКБ до её приобретения важно потому, что при длительном хранении нового аккумулятора происходит снижение его заряженности в результате саморазряда. При длительном хранении разряженного АКБ произойдёт сульфатация пластин, что вызовет снижение эффективного срока эксплуатации изделия.

Практически всегда маркировка наносится на верхнюю крышку или ручку изделия. Расшифровать такой код бывает непросто, но получить точную информацию на эту тему можно на официальном сайте производителя либо в инструкции изделия.

В каком случае можно использовать аккумулятор

Аккумуляторную батарею можно использовать только в том случае, если её основные показатели находятся в норме, а именно:

  • Напряжение и разрядный ток соответствуют номинальным значениям.
  • Ёмкость изделия равна заявленной производителем либо незначительно снижена.

Если батарея прекрасно крутит стартер во время запуска двигателя, то, скорее всего, указанные выше параметры полностью соответствуют оптимальным значениям.

При каких неисправностях не допускается эксплуатация

Эксплуатация автомобильного аккумулятора запрещена при следующих неисправностях:

  • Аккумулятор постоянно закипает при зарядке от генератора.
  • При наличии утечки сернокислого раствора.
  • Если батарея не соответствует машине по пусковому току напряжению или габаритам.

Эксплуатация запрещается также во всех случаях, когда существует опасность взрыва или возгорания АКБ.

Остались вопросы, не удалось решить проблему или есть чем дополнить статью? Тогда напишите нам об этом в комментариях. Это поможет сделать материал более полным и полезным!

istochnikipitaniy.ru

Замер мультиметром напряжения аккумулятора и утечки тока в авто — DRIVE2

Недавно я столкнулся с проблемами с аккумулятором — машина не заводится.
Аккумулятор я купил новый, но все же захотел проверить машину — а вдруг утечка где есть. Захотеть-то — захотел, но как это сделать? Нашел в интернете я информацию и решил поделиться со всеми.
Для этого нам понадобится мультимер.
Самый распространенный и недорогой выглядит примерно так:

У меня лично такой же, только оранжевый, а не черный

Для понятности я нашел картинку, где расписаны все значения мультиметра

Все значения мультиметра

Итак, приступим.
1) Замер напряжения аккумулятора
Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения, при этом диапазон установить выше максимального значения напряжения на заряженном аккумуляторе, заряженный аккумулятор имеет около 12,7 вольт, поэтому выбираем — DCV, 20 вольт. Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра.

Замеряем напряжение аккумулятора


Напряжение полностью заряженного аккумулятора должно быть не менее 12,6 вольта. Если напряжение батареи менее 12 вольт, степень ее заряда упала больше чем на 50 %, аккумулятор необходимо срочно зарядить! Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что батарея разряжена на 100 %.

Теперь перейдем к утечке тока.
В любой машине есть минимальный ток утечки (порядка 50-80мА.)
Охранная сигнализация обычно потребляет около 20–25 мА, память контроллера системы впрыска – 5 мА, память магнитолы – 3 мА, так же потребляет ток приборка и блок центрального замка. В итоге получается около 60мА. С такими затратами тока аккумулятор прослужит несколько лет, не подводя хозяина.
Но если утечка тока составляет больше чем 60-80мА, тогда аккумулятор будет быстро садится.

2) Замер утечки тока
Для начала нужно Мультиметр поставить в режим измерения тока на 10 или 20 Ампер.

Настройка мультимера

Как определить утечку тока в разрыв массы:
Снимаем "-" клемму с АКБ
Один из провод амперметра подключаем к "-" АКБ
Другой на снятый провод (полярность на цифровом мультиметре не имеет значения)

www.drive2.ru

измерение заряда АКБ, емкости, утечки

Каждый владелец автомобиля сталкивается с проблемами аккумулятора. После определённого срока батарея уже не будет справляться со своими задачами. Чаще всего причиной служит неправильное использование аккумулятора. В таких случаях важно определить, в каком состоянии находится АКБ и как долго он ещё послужит. Для этого нужно знать, как правильно проверить аккумулятор автомобиля на работоспособность.

Показатели дефектов аккумуляторной батареи

Есть два самых выраженных признака севшей АКБ. Если наблюдается хоть один из них, нужно попытаться выяснить причину возникновения проблемы. При уменьшении работоспособности будут наблюдаться такие действия:

  • Стартер слабо прокручивает двигатель.
  • Быстрая разрядка АКБ. Аккумулятора хватает всего на несколько запусков двигателя.

Пригодный к работе и как следует заряженный аккумулятор должен выдавать силу напряжения от 12,5−12,8 В. Чтобы следить за напряжением, следует знать, как проверить заряд аккумулятора автомобиля. В домашних условиях замерить напряжение и заряд можно мультиметром.

Мультиметр — это универсальный прибор, который совмещает работу вольтметра, амперметра и омметра. С его помощью можно проводить ревизию проводов на обрыв, измерять напряжение, ампераж, проверять электрические приборы на работоспособность, а также устанавливать степень заряда аккумуляторных батарей разного вида: автомобильных, для шуруповёрта, телефона, ноутбука и т. д.

Прибором можно померить как постоянный, так и переменный ток, беспрерывность его в сети, а также получить данные сопротивления элементов цепи. Это нужный и практичный прибор для любого домашнего мастера.

Мультиметр для проверки аккумулятора бывает цифровой и аналоговый. Во втором случае результаты замеров показываются стрелкой на специальной шкале. Такой тип устройства является самым дешёвым. Тем, кто не пользовался такими приборами и не может прочитать шкалу, лучше пользоваться цифровыми разновидностями.

Цифровое устройство показывает результаты замеров на экране. Это и есть отличительная черта от аналогового прибора. Эта информация обладает высокой точностью и понятна любому.

Проверка заряда мультиметром

Большое количество современных АКБ оснащены специальным индикатором: в зависимости от заряда батареи он будет менять свой цвет. С помощью таких показаний можно следить за состоянием аккумулятора. Однако показания, полученные тестером, неточны.

Можно проверить зарядку аккумулятора мультиметром, чтобы получить более точные показания. Происходит это следующим образом:

  1. Переключатель мультиметра следует поставить на отметку DVC и установить параметры от 0 до 20 v.
  2. Необходимо снять клеммы электропроводки с АКБ.
  3. Красным щупом следует коснуться положительного гнезда, а чёрным — отрицательного.
  4. Прибор выдаст показания.

Если на мультиметре показания будут равны 12,6 В, батарея в подзарядке не нуждается. При показаниях ниже 12,6 В требуется дозарядка. Если значения полученных данных будут меньше 12 v, батарею нужно заряжать в срочном порядке. В том случае, если мультиметр покажет менее 11 v, такой аккумулятор лучше заменить на новый.

Определение ёмкости и утечки

Плотность электролита в аккумуляторной батарее измеряется специальным прибором «ареометром». Многие автомобилисты, не имеющие ареометра, не знают, как измерить ёмкость аккумулятора мультиметром.

Если нет такого прибора, можно произвести только примерный замер мультиметром. При этом нужно выполнить обязательное условие: заряд батареи должен быть полным. Чтобы проверить ёмкость аккумулятора мультиметром, следует выполнить следующие действия:

  • Необходимо увеличить нагрузку на аккумулятор. Это поможет сократить время на проверку ёмкости. Лампочка 12 вольт с мощностью 60 Вт создаёт нагрузку в 5 ампер, АКБ с ёмкостью 60 Ач такая лапочка разрядит через 12 часов.
  • Для ускорения процедуры следует по порядку соединить 2−3 лампочки. Через каждый час нужно проверять показатели мультиметра. Разряд батареи наступит, как только показания будут меньше 12 v.
  • Значение времени с начала замера умножается на ток нагрузки от лампочек. Полученный ответ будет ориентировочной ёмкостью батареи.

Аккумулятор имеет свойство разряжаться, даже не будучи подключённым к потребителям. Параметры саморазряда указаны в технической документации АКБ. Кроме естественной разрядки, батарею могут разряжать участки электрической цепи, находящиеся во влажном состоянии или с повреждённой изоляцией.

В таких случаях, даже когда все потребители отключены, идёт утечка тока, которая неизбежно приведёт к полному разряду АКБ. Были случаи, когда утечка приводила самовозгоранию повреждённого участка цепи.

Для выявления расхода электричества нужно выключить зажигание и отключить все устройства, которые могут потреблять электроэнергию. Красным щупом мультиметра следует подсоединиться к положительному контакту аккумулятора, а чёрным — к разъединённой клемме.

Если утечки нет, на приборе не будет никаких показаний, если же мультиметр покажет хоть какое-нибудь значение, есть значительная утечка тока. В таком случае потребуется подробное обследование всей бортовой системы.

pochini.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
