Как правильно работать с мультиметром: Как пользоваться мультиметром, простая инструкция

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

• Непросто разобраться в нескольких шкалах.
• Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

• напряжение: постоянное и переменное;
• ток: постоянный и переменный;
• сопротивление;
• параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.

1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

3. Min/Max — фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max — захватывает прерывистые или переходные значения.

4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD — захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.

5. Кнопка регулировки яркости — переключает подсветку дисплея.

6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

8. RANGE — выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

10. True RMS — измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

11. Подключение к ПК, порт RS-232 — вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

1. Экран
2. Переключатель
3. Гнезда для измерительных щупов
4. Источник питания
5. Кнопка включения/выключения
6. Разъемы
7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

• «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
• «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись  «unfused», значит отсутсвует предохранитель.
  Мультиметр во время замеров подключать нужно последовательно.
• «MACX» предназначено для щупа при измерении токов до 0,2А.
• «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
• «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

• «ACV» — изменение переменного напряжения
• «DCV» — постоянное напряжение
• «DCA» — постоянная сила тока
• «ACA» — переменный ток
• Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т. д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

1. Установить предел измерений
2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом.  Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

•  Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

• Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Как правильно пользоваться мультиметром — Auto-Self.

ru

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

• напряжение;
• сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

• нижнее – общее;
• верхнее – для измерения силы тока;
• среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V^─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

• Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V^─ 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
• Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А^─ 10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
• Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
• Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
• Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
• Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

правила, измерение, поверка, проверка показателей для чайников

Все знают, зачем нужен электрический ток. Без него не будет работать телевизор, компьютер, стиральная машина, не загорится электрическая лампочка. У тока есть свои характеристики – это напряжение, сила и сопротивление. Чтобы их измерять были придуманы специальные приборы, а потом их объединили в один и назвали мультиметром. Как же пользоваться мультиметром? Освоить работу с ним сможет любой начинающий электрик.

Виды приборов

Мультиметры делятся на два основных вида: цифровые и аналоговые. Освоить правила пользования мультиметром для новичков можно в течение часа, независимо от его вида.

В аналоговых изделиях для отображения показаний используется стрелка. На точно размеченном циферблате она указывает значение того параметра электрического тока, измерение которого производится в данный момент.

Использование мультиметра с цифровой начинкой еще проще. Для отображения результата измерения в таких устройствах применяется цифровой дисплей. Это, как электронные часы, на которых показано время.

Изделия могут существенно отличаться по стоимости. Цена устройства напрямую зависит от точности измерения, которую может обеспечить данный прибор. Точность еще называют разрядность, потому что мультиметр показывает несколько разрядов величины.

Дорогие мультиметры, которыми предпочитают пользоваться профессиональные электрики, имеют разрядность 5 и выше. Такие изделия можно приобрести за несколько тысяч долларов США. Качество такой диагностики будет находиться на абсолютно недоступном для дешёвых китайских изделий уровне.

Для начинающих электриков профессиональные изделия не нужны. С помощью дешёвых устройств можно легко произвести измерения напряжения в сети, сопротивление резистора, определить исправность транзисторов и конденсаторов, при этом погрешность такой диагностики будет составлять не более 1 — 2%.

Поверка мультиметра – это особая аттестация, подтверждающая, что прибор работает правильно. Вне зависимости от вида устройства, поверка мультиметра производится по общепризнанным эталонам измерения электротехнических величин. Дешевые китайские приборы могут быть не поверенными, поэтому желательно сравнить их показания с показаниями надежного прибора.

Правила безопасности

Пользоваться устройством очень просто, но прежде чем приступить к первым электрическим измерениям, необходимо ознакомиться с техникой безопасности. Безопасная проверка электрической цепи будет в том случае, если придерживаться нескольких правил.

Место, где производятся диагностические операции, должно быть хорошо освещено. Прежде чем пользоваться прибором для измерения опасного для жизни напряжения, необходимо обеспечить дополнительное освещение – установить лампу.

Запрещается пользоваться измерительным оборудованием вблизи легковоспламеняющихся и взрывоопасных веществ. При проведении измерительных работ нередко возникают искры, которые могут привести к взрыву и пожару.

Не рекомендуется пользоваться мультиметром в условиях повышенной влажности. Нежелательно пользование измерительным прибором в неустойчивом положении. Мультиметр должен лежать на ровной поверхности, вблизи проводящего измерения, чтобы до него можно было свободно достать и правильно считать показания.

Во время проведения диагностических работ, щупы необходимо держать только за изолированные ручки.

Прежде чем начать пользоваться мультиметром, следует знать, что запрещено с ним делать:

• перегружать прибор во время проведения диагностических работ;
• продолжать пользоваться устройством, если его переключатель, либо другая ответственная часть находится в неисправном состоянии;
• пользоваться устройством для измерения переменного или постоянного тока в электрической цепи с двигателями высокой мощности, или другим оборудованием с высоким показателем пускового тока.

Выполнение данных требований позволит значительно превысить гарантийный срок эксплуатации изделия. А соблюдение техники безопасности поможет избежать несчастных случаев во время проведения измерительных операций.

Быстрая проверка

Если вы собираетесь купить мультиметр или получили его от кого-то в пользование, то нелишне будет убедиться в исправности. Проверка мультиметра происходит следующим образом. Вначале надо проверить установлена ли батарейка в отсеке для питания.

Затем устанавливают переключатель на диапазон измерения сопротивления, выбирая самый низкий диапазон. Вставляют штекеры в гнезда и соединяют щупы между собой (замыкают).

Если на экране появятся нули или он выдаст очень малое значение, то мультиметр находится в рабочем состоянии. Однако такая проверка не позволяет проверить точность измерений. На точность мультиметр можно проверить, сравнив его показания с показаниями эталонного прибора.

Если прибор применяется на производстве, на государственных объектах, то требуется поверка мультиметра. Ее проводят сразу после изготовления в лабораториях, по специальной методике согласно ГОСТам.

Пользоваться мультиметром можно только после подтверждения правильности показаний. Существуют аттестованные организации, занимающиеся этой процедурой. Если необходима повторная поверка мультиметра, то обращаются к ним.

Внешний вид

На корпусе цифрового мультиметра чаще всего три гнезда (иногда бывает 2 и 4). Вместе с коробкой прибора обязательно идут щупы. Это контакты, посредством которых происходит соединение с объектом, проводящим электрический ток.

Один провод контактов сделан черным, а другой красным. Черный штекер щупа вставляют в гнездо «com» – общий выход (масса), он также помечен знаком «-». Красный штекер непосредственно измерительный. Напротив красных гнезд обычно стоит значок, указывающий, какое измерение мультиметром можно проводить.

На корпусе есть круговой переключатель. Зоны измерения ограничены красными черточками или же присутствует другое обозначение границ, интуитивно понятное. Если внимательно приглядеться к значкам, то можно понять, что это обозначения ампер, ом и вольт.

Есть значок диода, частоты звука (Hz), может быть знак температуры, емкости. Поэтому пользоваться цифровым мультиметром для чайников не составит труда, если этот «чайник» хоть немножко разбирается в обозначения характеристик тока.

Как измерить напряжение

Мультиметром можно пользоваться для замера постоянного и переменного напряжения. Для определения электрического напряжения черный штекер устанавливают в гнездо «сом», а красный – в гнездо «V».

Если напряжение переменное, то необходимо перевести круговой переключатель в область обозначенную значком «АСV» («V~» у других моделей). Во многих устройствах для определения переменного тока применяется несколько диапазонов. Выбирают такой диапазон, в котором предположительно находится измеряемая величина или самый высокий, постепенно понижая его.

Наиболее часто переменное электричество измеряется в двух режимах: до 200 В и до 1000 В. Второй используется для высоковольтной диагностики. Измерять переменное напряжение превышающее 1000 В, запрещается.

Чтобы измерить постоянное напряжение переключатель устанавливается в зону «DCV». Практически все модели приборов, позволяют измерить напряжение в диапазоне от 20 mВ до 1000 В.

Для того чтобы мультиметр показал наиболее точные значения, переключатель устанавливается напротив цифры, которая обозначает максимально возможное напряжение. Поверка мультиметра для измерения напряжения электрического тока производится только в специально оборудованной лаборатории.

Как измерить сопротивление

Можно пользоваться данным устройством для измерения сопротивления резистора или других деталей, а также участков электрической цепи. Переключатель мультиметра, в этом случае, переводится в режим обозначенный значком Ома (Ω).

В этой категории также следует выбрать подходящий вариант максимально возможного показания омметра. Резистор необходимо выпаять из схемы, чтобы другие детали не повлияли на показания.

Подавляющим большинством приборов можно пользоваться для замеров сопротивления до 2 МОм. Целостность электрической цепи, сопротивление которой не превышает 150 Ом, можно прозвонить с помощью звукового индикатора. Для этого переключатель устанавливается в соответствующий режим, а щупы устройства подключаются к цепи прозвона.

К сожалению далеко не все измерительные устройства оборудованы данной функцией. Поэтому если необходимо прозвонить электрическую цепь, которая не имеет «пищалки», выбирается режим определения сопротивления до 200 Ом.

Оставлять переключатель в режиме «Ω» не рекомендуется, поскольку при этом быстро разряжается батарея.

Как измерить силу тока

Измерительным прибором можно пользоваться для определения силы тока. Мультиметр переводят в режим «DCA». В этом режиме определение силы тока производится до показания 200 mA. Если сила тока выше, то круговой переключатель устанавливается напротив значка «10А» а чёрный штекер щупа переводится в соседнее гнездо с соответствующим обозначением.

Далее мультиметр подключается последовательно в электрическую цепь. Во время подключения устройства ток должен отсутствовать в диагностируемом проводнике. Последовательность присоединения прибора следующая:

• электрическая цепь полностью обесточивается;
• мультиметр переводится в режим определения силы тока;
• цепь разрывается, и мультиметр подключается последовательно;
• подаётся электрический ток.

Показатель силы тока в амперах будет отображён на дисплее или указан стрелкой, если используется аналоговый прибор.

Научиться пользоваться мультиметром не составит большого труда. Достаточно понять основной принцип работы прибора, и можно приступать к проведению диагностика аппаратуры и различных электрических приспособлений.

Как правильно пользоваться мультиметром. Как измерять сопротивление + видео

Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

Устройство и комплектация мультиметра DT-831

В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

Функционал мультиметра

Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

• Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
• Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
• Измерение постоянного тока выполняется в режиме DCA (direct current amps).
• Электрическое сопротивление измеряется в режиме Ω.

Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

Как пользоваться мультиметром DT-831 для чайников — Видео

Измерение переменного напряжения

В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

Первое измерение производится следующим образом. Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

Измерение постоянного напряжения

В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

Измерение постоянного тока

Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

Как измерить сопротивление мультиметром

В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

Как правильно пользоваться мультиметром

краткое содержание статьи:

Мультиметр — незаменимый цифровой помощник любого электрика, который нужен для измерения сопротивления, напряжения, величины тока, определения полярности, емкости, частоты, всяких электронных переходов и даже температуры окружающего воздуха.

Главный прибор, который всегда стоит взять с собой в командировку. Порой, можно не брать другие приборы (амперметр, прозвонку, вольтметр), с мультиком все испытания проведем. Есть, конечно, такие “специалисты”, но не стоит особо хвастаться тем, что пустил электростанцию с одной цешкой. И всегда стоит иметь свой собственный прибор, чтобы не одалживать у более продвинутых коллег. Мультик он у каждого свой, как автомобиль там, или гитара.

Если Вы вдруг впервые держите в руках этот прибор, то возможно у Вас возникает в голове множество вопросов, ответы на которые не очевидны на первый взгляд, или кроют в себе подводные камни, без знания которых можно испортить прибор. А прибор, в отдельных случаях, может и больших денег стоить.

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то прибор можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка — концы подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить концы. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два конца и четыре отверстия.

• общий и “VОмГц” — измеряем сопротивление, напряжение постоянное и переменное, частоту
• общий и мА — измеряем ток, величиной до 200мА (в разных устройствах по разному)
• общий и А — измеряем ток, величиной до 10А — обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор — вставляем провода в “общий+VОмГц” — выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта — если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку — в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых — 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Как же нам прозвонить кабель мультиметром на разрыв? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Если начало и конец кабеля у нас в руках, или же концы мультиметра достают до начала и конца кабеля, то ситуация простая. Например, у нас трехжильный кабель, но может быть и пяти и более жильный. Выставляем сектор “прозвонка”, подключив концы на измерение сопротивления. Одним концом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой. Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Ситуация намбер ту. У нас один конец кабеля в одном месте, а второй конец кабеля где-нибудь за тридцать километров. Вообще, прозванивать кабель полезно и жизненно необходимо. Так как бывает, что маркировка и адрес не соответствуют реальности из-за ошибок при прокладке. Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться. В общем, тут два варианта.

Вариант первый, когда рядом с обеими концами кабеля есть контур заземления. С одной стороны кабеля соединяем жилу с землей, это может делать ваш коллега. На другом конце кабеля один конец мультиметра сажаем крокодилом, чтобы не держать, на землю (провод заземления), а вторым тыкаем по каждой жиле. Та, которая зазвенит, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами. Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться. Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв. А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на обрыв. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Еще на заметку, не стоит думать, что если в кабеле три жилы и например все три разных цветов на входе, то и на выходе они будут тех же трех цветов.

Был случай, когда на входе розовый красный и синий провода, и на выходе аналогично. А при прозвонке по цветам не звонятся, хотя от автомата до токоприемника метров пять-десять через пол. Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения. Поэтому всегда надо прозванивать, а не верить цветам.

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как измерить напряжение, необходимо понять с какой типом U мы имеем дело и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжения величиной до 1000В. На моем приборе можно измерить до 1000В постоянки и до 700В переменки. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой. Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения. При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Вслед за измерением напряжения может возникнуть необходимость в определении фазы и нуля с помощью тестера. Тут также возможны варианты. Например, у нас имеются два провода, которые выходят из стены. И они не подписаны. И нам необходимо понять где у нас фаза, а где ноль. Как же тут быть… Включаем мультиметр на измерение переменного напряжения. Концы подсоединяем на общий и вольты. Меряем напряжение между двумя проводами. Например 220В. Хорошо, значит далее можно один конец положить в сторонку, а вторым дотронуться по очереди до каждого из проводов. На одном из них будет ноль вольт, а на втором вольт 15-30. Тот на котором будут вольты, будет фазой. Всегда ли такое возможно? Наверно не всегда. Ведь может быть на каждом относительно земли по 130В, тогда перед вами окажутся две фазы, которые дают линейное 220В. Но тогда, вероятно и при измерении одним концом на каждом будет показывать какие то вольты. Но не стоит трогать тот, который имеет при измерении одним концом ноль вольт, руками.

Второй более затратный вариант, это прозвонить провода. Но ведь они под напряжением? Если знать, на какой автоматический выключатель они приходят, то надо всего лишь отбросить их от выключателя, предварительно отключив его, и далее как-то прозвонить, или нарастив концы, или проявив смекалку. В случае, если провода три, и например, мы знаем, что один фаза, второй N, а третий PE. То здесь, определение фазы будет еще проще. Достаточно померить напряжение между двумя проводами — это получится три измерения. Например, вышло 220В, 220В, 0В. Думаю, логика ясна. Те, между которыми ноль вольт это либо ноль и пэе, или же это сюрприз в виде двух проводов с одной фазой. Ох, и интересна же наука электрика. В любом случае самым надежным способом будет прозвонка проводов от обесточенного автомата.

Полярность очень важно соблюдать и знать. Обычно на элементах постоянного тока, будь то аккумулятор или обычная батарейка имеется обозначение плюса и минуса. А как поступить в случае, если надпись стерлась? Тут нам и пригодится цешка. Ведь у неё общий провод соответствует минусу, а напряженческий — плюсу. Подсоединяем их к выводам элемента и если величина напряжения с плюсом, значит общим мы сели на минус, а вольтовым на плюс. Если значение напряжения со знаком минус, значит наоборот. Существуют и другие, более изощренные способы определения полярности.

О том, как проверить ток амперметром, я писал тут. В каких случаях нам может понадобиться знать силу тока? Пусть каждый ответит на этот вопрос сам. На круговом диске цешки есть раздел тока постоянного (=) и тока переменного (~). Измеряем ток мы, предварительно разорвав цепь. То есть у нас ток течет по проводу. Мы этот провод рэжэм и с двух сторон обрезанного провода подсоединяем мультиметр. Выставляем сектор ток на цешке с нужным пределом и включаем цепь. На экране прибора отобразится ампераж цепи. А как быть, если нельзя ни в какую резать провода? Хм… Неужели нет выхода? Ан нет. Выход есть. Возьмите напрокат токовые клещи и не дурите себе голову! Или выберите и измерьте ток шунтом. Вот отличные советы. И ни в коем случае не сувайте концы цешки в розетку при выставленном секторе ток на барабане. Ток измеряется последовательно, в разрыв цепи. То есть отключаете цепь, делаете в нужном проводе разрыв (или находите существующую возможность влезть в цепь), подключаете надежно в этот разрыв прибор, выставляете предел тока, включаете цепь, измеряете ток, выключаете цепь, отключаете прибор, восстанавливаете цепь. Так как сопротивление у мультиметра малое и даже ничтожно малое, то погрешность в измерении будет невелика. Ток в розетке возникает, когда подключена нагрузка. Формула простая — P=U*I. У чайника мощностью 2,2кВт при напряжении 220В ток будет примерно 10А. А у меня у цешки предел верхний 10А, измерять такой ток предельно опасное занятие.

При измерении тока батарейки (= ток) делать это нужно быстро, иначе батарейка разрядится и не будет у вас больше батарейки.

Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя концами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит — пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль — исправен, сопротивление бесконечность (1) — неисправен.

В случае с М4583 имеется возможность проверять сопротивление на пределах от 200 Ом до 20 МОм. Сопротивление измеряется на участке цепи. Подключаем к выводам общий и омы. Один конец сажаем по одну сторону, второй — по другую. Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин. Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Чтобы измерить, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны. С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма. На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

При выверке электрических схем возникает необходимость в проверке отдельных элементов — автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове. Смотрим, у нас несколько пар контактов и обмотка. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом. Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работу контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом — сразу будет звенеть, а при срабатывании сигнал пропадет. Аналогично вместо звука смотреть на сопротивление. Замкнуты — 0, разомкнуты — 1. Без подачи напряжения на электромеханических релюхах срабатывание контактов можно имитировать вручную.

В случае с определением погодных условий, Вам понадобиться специальный проводок, который идет в комплекте с прибором, на конце которого находится термопара чтоли, именно она и измеряет температуру. Это видно на фото. Провод втыкается в специальный разъем, выбирается режим измерения температуры и на экране показывается значение в градусах цельсия.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Как пользоваться мультиметром DT 838 (Digital multimeter) | Строительный журнал САМаСТРОЙКА

Содержание статьи:

Мультиметр или как его ещё называют «мультитестер» — это комбинированный измерительный прибор, который позволяет произвести измерение переменного и постоянного напряжения, силу электрического тока, сопротивление, а также выполнить ещё ряд полезных функций.

Например, многие современные мультиметры умеют протестировать диоды и измерить коэффициент усиления транзисторов, осуществить прозвонку кабеля или цепи на предмет короткого замыкания и многое другие.

Более дорогие модели мультиметров (в том числе DT 838), и вовсе, позволят снять показатели температуры с чего-либо (посредством специального щупа-термопары), проверить емкость конденсатора и т. д.

Однако, перед тем, как пользоваться мультиметром, следует узнать, что к чему, и понимать, что вы хотите измерить с помощью этого электронного прибора.

Как пользоваться мультиметром?

Рассмотрим процесс работы с мультиметром DT 838, что он умеет, и как правильно им пользоваться. В комплекте с мультиметром идет два щупа красного и черного цвета, при их контакте с источником, и производятся все необходимые измерения. Перед тем как пользоваться мультиметром, следует изучить тестер поближе.

В верхней части мультиметра расположен широкий дисплей, способный отображать цифры с разделителями. Также, при разряде батареи, мультиметр выдаст на экране надпись «Bat», что означает необходимость замены батареи питания, в качестве которой выступает батарея «Крона» на 9 Вольт.

Для замены батарейки в мультиметре придется снимать заднюю крышку тестера. Кстати, здесь же находится предохранитель мультиметра, который должен защитить прибор, в случае неправильного подключения, замыкания или перегрузки.

Перед тем, как начать пользоваться мультиметром, следует правильно подключить щупы к прибору. Как было сказано выше, измерительные щупы мультиметра двух цветов, красного и черного. Черный щуп вставляется в гнездо с обозначением «COM» на мультиметре, а красный щуп, в гнездо с обозначением «V».

При этом, стоит обратить внимание на предупреждающие подсказки мультиметра, где 1000В максимальный предел измерения напряжения мультиметром для постоянного напряжения, и 600 В для переменного напряжения.

Как измерить напряжение мультиметром DT 838

Для того чтобы измерить переменное напряжение мультиметром, следует установить круглый переключатель в положение «V~», после чего подсоединить его щупы к источнику переменного напряжения. Соответственно, чтобы измерить постоянное напряжение мультиметром DT 838, потребуется перевести переключатель в положение «V—», после чего можно приступать к измерениям.

На различных моделях мультиметров, могут быть использованы разные буквенные сокращения, где:

• ACV обозначает переменное напряжение;
• DCV обозначает постоянное напряжение;
• ACA и DCA обозначает силу переменного и постоянного тока в амперах.

Для того чтобы измерить напряжение в розетке, следует перевести переключатель мультиметра в положение «V~», после чего нужно вставить щупы в розетку. Для измерения напряжения батарейки, потребуется перевести переключатель в положение «V—», после чего подсоединить щупы к батарейке.

При этом слева на дисплее мультиметра может быть показан минус. Он указывает на полярность напряжения красного щупа.

Как измерить сопротивление мультиметром

Для того чтобы измерить сопротивление мультиметром DT 838, потребуется красный щуп установить в гнездо «V, W», а черный щуп оставить без изменений, в гнезде «СОМ». Затем следует перевести переключатель на требуемый диапазон и подключить щупы к измеряемому сопротивлению.

При этом если на экране мультиметра отобразится цифра один, то это значит что величина сопротивления намного выше выбранного диапазона, и следует перевести переключатель на больший предел. Важно, если измеряется сопротивление на схеме убедиться в том, что все конденсаторы разряжены.

Кроме напряжения в сети и сопротивления, мультиметром можно прозвонить кабель. Для этого на приборе есть внизу специальное положение с обозначением акустической волны. Переведя регулятор мультиметра в данное положение, и замкнув концы щупов между собой, можно услышать непрерывный звуковой сигнал подаваемый мультиметром.

Чтобы осуществить измерение температуры мультиметром DT 838, следует перевести переключатель прибора в режим TEMP, после чего подсоединить к нему специальный провод термопару. Кроме этого, мультиметр способен определить внутреннюю температуру, для этого следует отсоединить вилку термопары и обратить внимание на показания дисплея.

Читайте также:

Как использовать мультиметр — Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и понятия не имеют, как использовать мультиметр и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения силы тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам?

Мультиметр — это измерительный инструмент, абсолютно необходимый в электронике.Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях — целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в устранении неполадок. Вот несколько ситуаций в проектах электроники, в которых вам может пригодиться мультиметр:

• переключатель включен?
• Этот провод проводит электричество или он сломан?
• сколько тока проходит через этот светодиод?
• сколько заряда осталось в ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три простейших, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Выбор лучшего мультиметра будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, а также от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах стоимостью менее 50 долларов США .

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

• Дисплей : здесь отображаются измерения
• Ручка выбора : выбирает то, что вы хотите измерить
• Порты : сюда подключаются зонды

• Щупы : мультиметр поставляется с двумя щупами. Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным зондами, только цвет.

Итак, принимая соглашение:

• черный щуп всегда подключен к COM-порту.
• красный зонд подключен к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

К порту « COM » или «–» следует подключить черный датчик.Зонд COM обычно черный.

• 10A используется при измерении больших токов, более 200 мА
• µAmA используется для измерения тока
• ВΩ позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
2. Убедитесь, что красный зонд подключен к порту с буквой V.
3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
4. Подключите датчик COM к другой стороне вашего компонента.
5. Прочтите значение на дисплее.

Совет: для измерения напряжения необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1. 5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, которая может читать 1,5 В. Так что в случае с этим мультиметром вам следует выбрать 2 В. Если у вас есть мультиметр с автоматическим выбором диапазона, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный диапазон ниже реального значения, на дисплее отобразится 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, в большинстве случаев вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно с компонентом, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

1. Вам просто нужно вставить красный щуп в один вывод резистора, а черный щуп — на другой вывод резистора.
2. Красный зонд должен быть подключен к той части, из которой идет ток.
3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

СОВЕТ: для последовательного подключения мультиметра необходимо поместить красный щуп на вывод компонента, а черный щуп — на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров предоставляют функцию, которая позволяет вам проверить целостность вашей цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, которое меньше нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

Если звук непостоянен или вы его совсем не слышите, это означает, что то, что вы тестируете, имеет неисправное соединение или вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

Прикоснитесь к двум зондам вместе, и, когда они будут подключены, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Завершение

Мультиметр — незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

Как пользоваться цифровым мультиметром

Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался гораздо более точным и надежным, чем старые аналоговые стрелочные измерители. Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (ом). Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять распространенных применений цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.

---

Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Fluke 204 доллара.99

$ 161,99 (21% скидка)

Электрический тестер Fluke T5600

Fluke 132,99 $

$ 108,27 (19% скидка)

Цифровые клещи CL380

💡Предупреждение: Работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности.Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем углубиться в изучение того, как использовать ваш новый мультиметр, прочтите также вводные статьи Fluke о мультиметрах. Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Тестирование батарей Свежая батарея будет производить напряжение чуть больше номинального (для этой батареи 1.5 вольт). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для вольт постоянного тока

. Тревор Рааб

Начните с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи. Сначала подключите черный щуп измерителя к разъему, обозначенному — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту).Большинство современных измерителей делают эту установку практически надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красный разъем. Теперь поверните поворотный переключатель (шкалу) в положение Volts DC; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Прижмите кончик красного щупа к положительной (+) наружной клемме аккумулятора, а черный щуп — к отрицательной (-) внутренней клемме. Напряжение аккумулятора будет отображаться на экране дисплея измерителя.Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи обеспечивать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить.

Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт. Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному разъему COM измерителя, а красный щуп — к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}.Вы можете найти то же содержимое в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль). Проверьте показания на экране измерителя. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем выньте черный датчик из розетки — оставьте красный датчик на месте — и вставьте черный датчик в маленькое закругленное отверстие (земля) под двумя прорезями. Показания должны остаться прежними. Если этого не происходит, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Проверка настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем. Сначала выключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили.Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если вы повернете диск в положение Volts AC (Vac), на экране появится слово «auto»). Подключите черный щуп к разъему COM, а красный — к красному разъему V.

Для проверки однополюсного выключателя (простейшего типа; имеет два латунных винта и один зеленый винт).Установите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам на стороне переключателя — не имеет значения, какой щуп к какому винту прикасается.

При выключенном переключателе вы должны получить показание O.L (вы также можете получить другие показания, такие как 99999 или символ, подобный этому I или даже этому: L). Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется не имеющим смысла (вы могли подумать, что измеритель покажет ноль Ом), но измеритель сообщает вам, что, когда внутренние контакты не касаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать.Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показание менее одного Ом. Если этого не произошло, переключатель неисправен и его необходимо заменить.

Еще один простой тест — повернуть шкалу измерителя в положение для непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если счетчик издает звуковой сигнал при включенном переключателе.Переключатель неисправен, если глюкометр не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».

Тестирование удлинителей Обратите внимание на чтение O.L. на циферблате. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой — намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать пожар. Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение «Ом».

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим контакт заземления, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическое соединение через шнур будет иметь сопротивление.8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинный (нейтральный) паз на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь черным щупом к узкому выступу, а затем к круглому зубцу для измерения O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения.Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить показание около 120 вольт. Теперь переместите красный щуп в более длинный (нейтральный) разъем, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показание напряжения около 120 В, подтверждающее, что удлинитель в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры. Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя.Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов от электрика

Дэвид Шапиро — старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем. Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Считается окончательной работой по теме. Вот восемь ключевых предостережений Шапиро по безопасной работе с глюкометром.

1. Выработайте привычку держать пальцы на пластиковых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
2. Надевайте защитные очки при выполнении электрических испытаний, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
3. Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой датчик входит в какое гнездо, но при этом возьметесь за привычку вставлять красный в красный, черный в черный, чтобы научиться связывать эти цвета с полярностью и ее символы (знаки + и — и цвета, сопровождающие электрические клеммы и провода).
4. Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете. Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, так будет сейчас. В худшем случае поражение электрическим током может убить вас.
5. Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя на наличие порезов, истирания или раздавливания.
6. Знайте свой счетчик. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего счетчика с руководства пользователя.
7. Обычно счетчик не ломается, когда перестает показывать (при условии, что у него хороший аккумулятор). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
8. Температура: Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как: использовать мультиметр

Фото: fotosearch.com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметры», стали дешевле и по размеру, что сделало их незаменимыми для домовладельцев, имеющих базовые знания в области электроники. схема. При устранении неполадок с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти гаджеты поначалу могут показаться сложными. Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации своего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской. -типа магазин.Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной запятой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями с низким напряжением, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) — например, ваши термостаты и дверные звонки. .Во избежание перегорания предохранителя, выхода из строя мультиметра или риска получения травмы не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

• Имеющийся заряд аккумулятора
• Напряжение в розетке или переключателе
• Повреждение кабелей и шнуров
• Работоспособность предохранителей, диодов и резисторов
• Проводящая способность электрического пути
Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи. Начните с выбора соответствующего тока на мультиметре и диапазона напряжения выше, чем ток, который вы проверяете. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным гнездам: Для проверки напряжения подключите красный провод к порту с надписью «V.» Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части зондов, чтобы избежать поражения электрическим током.

Фото: fotosearch.com

Тестирование сопротивления и целостности

В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем больше или, скорее, хорошо для работы вашего Техника. Имея в руках мультиметр, вы можете измерять сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу же купить новую микроволновую печь.

Сначала убедитесь, что прибор отключен от сети перед тестированием. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните циферблат к символу непрерывности «

». Небольшое значение — или звуковой сигнал — указывает на непрерывный путь между двумя точками. Однако отсутствие чтения или звукового сигнала указывает на проблему.Например, если вы только что вставили новую лампочку в лампу, но по-прежнему не включается, не включается, выполнение этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

Проверка тока низкого напряжения

Чтобы измерить ток низкого напряжения, мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, такая как замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света.Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть диаграмма, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра. Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) тестируемого устройства. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый).Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не схему, которая превышает возможности вашего мультиметра. Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может превышать 10 ампер.

Как пользоваться вольтметром или мультиметром: обучение ученика

Проверка напряжения выполняется очень просто. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Как только вы научитесь использовать мультиметр, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания в розетках, проверке целостности цепи и многому другому.

Краткое описание статьи

• На практике вольтметры и мультиметры одинаковы
• Установите режим и (если применимо) диапазон
• Вставьте измерительные провода в инструмент
• Прикоснитесь / вставьте наконечники щупов к розетке / переключателю / device / etc

Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи. Иногда, с правильными зондами и датчиками, мультиметры также собирают дополнительную информацию, например температуру.

Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для овладения им нужно всего несколько шагов.

Вольтметр или мультиметр?

Прежде всего, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра.Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны. Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

Как использовать вольтметр: Найдите свою настройку

Установите циферблат

Практически каждый вольтметр или мультиметр использует большой диск для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока).Иногда производители комбинируют эти режимы. В бытовых цепях и розетках используется переменный ток, а в батареях и портативная электроника — постоянный ток.

Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи под напряжением.

На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько опций, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения, не повреждая инструмент.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите напряжение выше ожидаемого. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

Просто для вашего собственного назидания, бытовые аккумуляторы обычно работают от напряжения 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор работает до 12.6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

Примечание редактора: При тестировании аккумуляторов электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В Max выдают точно такое же напряжение .

Установка тестовых проводов мультиметра

В вашем мультиметре есть как минимум два измерительных провода, один красный и один черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

Гнездо черного цвета всегда подключается к порту с надписью «COM» (общий). При измерении напряжения красный штекер вставляется в отверстие с буквой V.

См. Ниже информацию об измерении тока (в амперах).

Измерение напряжения

Безопасность прежде всего

Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Кроме того, следите за тем, чтобы щупы не касались друг друга во время использования в цепях под напряжением.

Заклинивание металлических щупов в горячих выходах

Обычно вы тестируете цепи, подключая выводы параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую вы вставляете и отпускаете.

Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В, 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.

Тестирование батарей

Эта процедура также довольно проста. При работе от батареи мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Поменяйте положение, если это так. Если этого не произошло, поменяйте местами красный и черный щупы.

Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

Измерение тока (амперы)

Вы заметите еще две точки на мультиметре для измерения тока (амперы). При измерении силы тока необходимо понимать две основные вещи.

1. Вы всегда измеряете ток последовательно с нагрузкой
2. Вам необходимо установить мультиметр на правильную настройку, включая вставку зондов в соответствующие порты

Следуйте инструкциям по максимальной величине тока метр выдерживает.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить счетчик.




Как большинство людей жарят мультиметр

В большинстве случаев мы слышали о людях, которые жарят мультиметр, когда они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А … и затем быстро вставляют наконечники щупа в розетку или иным образом параллельно с сильноточной цепью.

Вот твой счетчик взорвался.Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания. Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

Напряжение — это своего рода измерение «потенциала». Это то, что доступно. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

Обертывание

Ясно как грязь? Хорошо. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке.С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине. Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

Как работают мультиметры | Блог Simply Smarter Circuitry

Мультиметр — это инструмент, предназначенный для поиска и устранения неисправностей электрических и электронных цепей и используемый для проверки напряжений для подтверждения правильных рабочих уровней. Стандартные мультиметры измеряют ток, сопротивление и напряжение. Более дорогие модели также могут измерять емкость и индуктивность.Кроме того, осциллограф может иметь функции мультиметра.

Амперметр измеряет ток, омметр позволяет определять сопротивление, а вольтметр используется для измерения напряжения между двумя точками. Мультиметры объединяют все три функции в одном приборе. (Примечание: вам необходимо уметь распознавать общие символы электронных схем для компонентов, чтобы полностью понимать, как использовать мультиметр.)

Амперметр мультиметра используется для измерения количества электронов, проходящих через заданную точку в течение определенного времени (т.е.е. текущий). Единицы измерения называются амперами. Ваш мультиметр может проверить, сколько ампер, например, потребляет прибор, чтобы вы могли определить, потребляет ли он чрезмерный ток, который приведет к размыканию автоматического выключателя.

Функция омметра измеряет электрическое сопротивление — сопротивление электрическому току — и использует единицы, известные как омы. Электрическая цепь будет иметь сопротивление ноль или близкое к нулю при коротком замыкании. Когда цепь разомкнута, она имеет бесконечное сопротивление и ток не течет.

Функция вольтметра мультиметра измеряет электрический потенциал между двумя точками в вольтах и ​​особенно полезна для проверки того, почти полностью ли разрядилась батарея.

Кроме того, мультиметры позволяют измерять ток и напряжение в двух различных режимах: переменного тока (AC) и постоянного тока (DC). В бытовых розетках почти всегда используется переменный ток. Имейте в виду, что в разных странах разные стандарты в отношении напряжения переменного тока, поэтому многие путешественники обнаруживают, что их электроника неисправна в других частях мира.Если вы не уверены в напряжении, вы можете использовать функцию вольтметра переменного тока вашего мультиметра, чтобы узнать.

Бытовые розетки подают переменный ток, а батареи — постоянный. Вы должны принять во внимание режим тока того, что вы измеряете, и установить мультиметр в правильный режим для точного измерения электрических или электронных цепей.

Ник Якубовски

Как безопасно пользоваться мультиметром ?. Мультиметры — самая распространенная штука… | by Multimeter Pro

Как пользоваться мультиметром — Советы по безопасности мультиметра

Мультиметры — это наиболее распространенная часть электрического испытательного оборудования.Как следует из названия, он может измерять множество переменных, таких как напряжение, сопротивление, ток и многие другие.

Цифровой мультиметр может быть защитным устройством и эффективным рабочим инструментом в руках обученного специалиста, но он также может стать источником несчастных случаев, связанных с электричеством, в руках неосторожного или невежественного человека.

Эффективное и безопасное использование мультиметра, вероятно, является самым важным навыком, которым может овладеть технический специалист или электрик, как для профессионального мастерства, так и для личной безопасности.

Небрежность — главный фактор, приводящий к несчастным случаям с электричеством. И независимо от того, являетесь ли вы профессиональным техником или любителем электроники, совершенно необходимо соблюдать меры предосторожности для мультиметра, чтобы не попасть в эту нежелательную ситуацию.

Существуют различные модели и марки мультиметров, каждая из которых имеет свой набор функций.

В этом разделе мы обсудим, как безопасно использовать мультиметр для различных приложений. Однако используемые здесь иллюстрации представляют собой общий дизайн и не относятся к какой-либо торговой марке, а просто объясняют основные принципы использования.

На вашем цифровом мультиметре вы заметите поворотный переключатель, который можно установить на три основных параметра измерения: напряжение «V», сопротивление «Ω» и ток «A».

Настройки «V» и «A» дополнительно разделены на два уникальных положения: либо волнистой кривой с пунктирной линией под ней (которая представляет переменный ток), либо парой пунктирных и сплошных горизонтальных линий (DC).

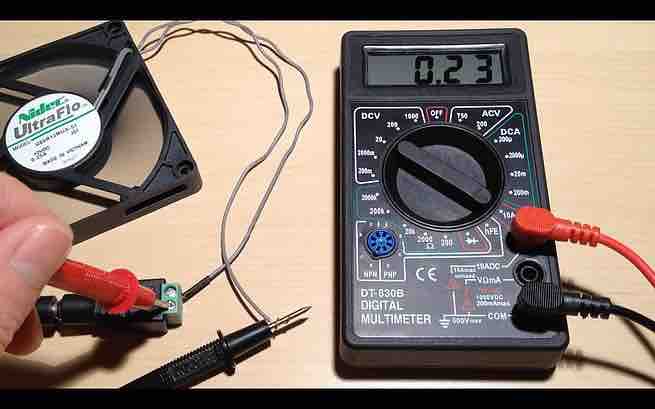

Измерение напряжения с помощью цифрового мультиметра — Изображение: allaboutcircuits. com

Всего получается пять позиций, и вы должны выбрать тип измеряемого тока (A) или напряжения (V) с помощью поворотного переключателя.

Во избежание ошибок и поражения электрическим током всегда помните об этом различии при настройках счетчика.

Вы также заметите розетки на устройстве, к которым вы можете подключить свои измерительные провода (изолированный черный и красный провод с острыми и заостренными щупами).

Подключите черный измерительный провод к разъему с маркировкой «COM» на мультиметре, а красный провод к красному разъему с маркировкой сопротивления и напряжения или к разъему с маркировкой тока в зависимости от параметра, который вы собираетесь измерять.

Советы по безопасности при измерении напряжения с помощью мультиметра

• Вам необходимо понимать величину, которую вы хотите измерить, и не вставлять измерительный провод в неправильную розетку, чтобы избежать риска поражения электрическим током.
• Обратите внимание на измеряемое напряжение. Например, при измерении переменного напряжения не позволяйте наконечникам щупов касаться друг друга, когда они все еще подключены к своей соответствующей точке в электрической цепи. Это сделано для того, чтобы избежать короткого замыкания цепи, которое может вызвать искру или огненный шар, которые могут нанести вам вред.
Избегайте соприкосновения наконечников пробников друг с другом при подключении к электрической цепи — Изображение: allaboutcircuits.com
• Не используйте измерительные провода, если защитная изоляция на выводах или пробниках потрескалась или изношена. Ваши пальцы могут прикоснуться к проводнику зонда, что может привести к сильному электрошоку.
• Перемещение тока из одной руки в другую при поражении электрическим током наиболее опасно. Если возможно, удерживайте щупы одной рукой или защелкните наконечник щупа на контрольной точке цепи, чтобы вы могли держать другой рукой и установить его на место.
• Напряжение постоянного и переменного тока может быть очень опасным. Даже если вы не ожидаете найти оба, вы всегда должны выполнять проверку безопасности при использовании мультиметра, проверяя наличие как постоянного, так и переменного напряжения.

>>> См. Также: Обзор лучшего мультиметра для электроники

Измерение сопротивления с помощью мультиметра — гораздо более простая задача.

• Поместите щупы в правые гнезда (черный тест в гнездо с маркировкой «COM» и красный тест в красный разъем с меткой сопротивления).
• Поверните переключатель в положение «Ω» и коснитесь зондами устройства, которое вы собираетесь измерять, чтобы отобразить показания на вашем глюкометре.

Однако вы всегда должны помнить, что измерение сопротивления должно производиться только на обесточенном компоненте .

Это связано с тем, что измеритель, установленный в режим сопротивления, использует небольшую внутреннюю батарею для пропускания небольшого тока через компонент, который вы собираетесь измерять. Сложность прохождения этих токов через компонент затем записывается и отображается измерителем как сопротивление.

Если есть дополнительный источник напряжения или цепь находится под напряжением, счетчик выдаст неверные показания. В некоторых случаях это дополнительное напряжение может повредить счетчик.

Это применение мультиметров является наиболее сложным и опасным. Причина этого не надумана; это потому, что вы должны заставить ток, который вы собираетесь измерять, пройти через измеритель.

Это означает, что вы не просто подключите измеритель где-нибудь сбоку, как вы это делаете при измерении напряжения, но скорее сделаете свой мультиметр частью пути тока в цепи.

Для этого необходимо разорвать исходную цепь и подключить счетчик к двум точкам открытого разрыва.

Чтобы измерить ток, вы должны установить измеритель так, чтобы он указывал на переменный или постоянный ток «A» с помощью селекторного переключателя, и подключите красный измерительный провод к розетке с меткой «A». На рисунке ниже показано, как измерить ток в цепи.

Измерьте токи с помощью мультиметра — Изображение: allaboutcircuits.com

Разорвите цепь батареи-лампы и подключите щупы мультиметра к обрыву цепи.(подключите красный щуп к концу провода, который ведет к лампе, а черный щуп к «-ve» клемме аккумулятора, чтобы измерить ток).

Подключите щупы к цепи для измерения тока — Изображение: allaboutcircuits.com

Схема на этой иллюстрации имеет напряжение 9 В, что вряд ли приведет к поражению электрическим током, поэтому можно безопасно разомкнуть цепь голыми руками. .

Но это может быть очень опасно, если вы попробуете это, когда вы работаете с цепями более высокой мощности.Даже если напряжение в цепи низкое, ток, протекающий через нее, может быть достаточно высоким, чтобы вызвать опасную искру после того, как вы установите последнее соединение датчика измерителя.

Другой возможной причиной электрических несчастных случаев при использовании измерителя является невозможность вывести его из режима измерения тока и вернуть обратно в нормальную конфигурацию измерения напряжения перед измерением напряжения с его помощью.

Конечно, легко установить селекторный переключатель из положения тока в положение напряжения и забыть изменить положение красного светодиода с ампер на напряжение.Измеритель будет препятствовать потоку электронов внутри цепи, что приведет к короткому замыканию внутри измерителя.

Некоторые измерители имеют функцию предупреждения и звуковой сигнал, когда измерительный провод подключается к разъему «A», когда селекторный переключатель указывает на положение напряжения.

Какими бы хорошими ни были эти функции, они не заменяют ясного мышления и соблюдения необходимых мер безопасности при работе с цифровым мультиметром.

Советы по безопасности мультиметра
Совет 1. Выберите правильный измеритель

Очень важно выбрать мультиметр, который может справиться с вашей работой.Это помогает избежать ошибки, повреждения счетчика или несчастных случаев с электричеством.

Всегда выбирайте счетчик, который подходит для вашего места измерения и имеет самые высокие оценки CAT, в которых он потенциально может использоваться, или счетчик с рейтингом выше, чем вам требуется.

Например, если вы хотите измерить электрическую распределительную панель с напряжением 500 В, используйте счетчик с CAT IV-600 В, CAT-III-1000 В или CAT III-600 В.

>>> Подробнее: Какой мультиметр лучше всего подходит для начинающих?

Совет 2: осмотрите измеритель перед его использованием
• Начните с поиска признаков физических повреждений.
• Не предполагайте, что мультиметр находится в хорошем рабочем состоянии. Перед работой с высокоэнергетической цепью под напряжением следует проверить, правильно ли он работает. Используйте испытательный стенд или известный источник напряжения.
• После использования отсоедините измерительные щупы и храните прибор и его аксессуары в защитном футляре.
Совет 3. Осмотрите измерительные щупы
• Начните с физического осмотра щупов, убедитесь, что они закрыты кожухом, не изношены, не треснуты и не повреждены.
• Убедитесь, что соединение должно быть прочным и надежным, когда вы вставляете их в гнезда.
• Убедитесь, что металлические части измерительных выводов минимально оголены на наконечнике, чтобы избежать короткого замыкания.
• Не используйте поврежденный измерительный щуп и не пытайтесь его отремонтировать. Поврежденные зонды необходимо заменить.

Совет 4:

Избегайте поражения электрическим током

Удар электрическим током происходит, когда тело оператора становится частью электрической цепи. По этой причине всегда следует предполагать, что все компоненты электрической цепи находятся под напряжением.

Вы также должны знать положение своего тела, когда попадаете в электрическую среду.

Серьезность поражения электрическим током зависит от:

• Величины тока, протекающего по цепи
• Как долго тело подвергается воздействию тока
• Площадь, подверженная контакту, и путь, по которому ток потоки
• Состояние области, подверженной воздействию тока (например, сухие руки имеют большее сопротивление току, чем влажные руки).

Чтобы избежать поражения электрическим током, следуйте приведенным ниже советам:

• Используйте свои средства индивидуальной защиты. Надевайте перчатки и головной убор и используйте изолированные резиновые коврики при работе рядом с источниками питания или с электрическими цепями с напряжением 50 В или выше.
• Работая рядом с находящейся под напряжением или открытой цепью, не работайте в одиночку.
• Избегайте эксплуатации глюкометра во влажной или влажной среде.
• Следите за звуковыми или визуальными предупреждениями на дисплее мультиметра.
Совет 5. Понять опасность

Переходное перенапряжение (скачок напряжения) : Это кратковременный нежелательный скачок энергии, который может достигать тысяч вольт. Удары молнии, включение и выключение питания, двигатели и нефильтрованное электрическое оборудование — главные генераторы всплесков. Переходное перенапряжение — это почти неизбежная опасность тестирования электрических устройств.

Возникновение дуги, вспышка дуги : это текущий разряд через воздушный зазор.Они вызваны а) случайным контактом между проводниками или б) избыточным напряжением, ионизирующим воздух между проводниками.

Примечание. Возникновение дуги или вспышка дуги могут возникнуть в электрической системе, когда происходит переходный процесс в линии электропередач, поскольку для регистрации напряжения используется мультиметр. Мультиметры с рейтингом CAT предназначены для уменьшения, снижения или предотвращения возникновения такой ситуации внутри счетчика.

Совет 6. Знайте рейтинги CAT

Рейтинг CAT — это величина временного скачка напряжения, который может выдержать счетчик.Категория перенапряжения

или рейтинги CAT — Источник: Азбука безопасности мультиметра — Fluke
• Категории CAT зависят от того факта, что опасный всплеск высокой энергии, такой как удар молнии, будет подавляться или ослабляться при прохождении через сопротивление электрического устройства.
• Ключ к оценке CAT — это местоположение. Когда всплеск энергии (переходный процесс) проходит через электрическую систему, сопротивление переменному току (импеданс) снижает его.
• Как правило, чем ближе вы находитесь к источнику питания, тем выше будет номер CAT, что означает, что выше переходные процессы потенциальной энергии в электрической среде.Счетчик с рейтингом CAT IV более устойчив к более высоким энергетическим переходным процессам, чем счетчик со стандартами CAT III.
Совет 7. Знайте номинальное напряжение

Более высокое номинальное напряжение в категории CAT означает способность выдерживать более высокие всплески энергии.

Например, мультиметр CAT III-1000 В имеет более высокую степень защиты, чем мультиметр CAT III-600 В. В то время как измеритель CAT III-600 В обеспечивает большую защиту, чем CAT II-1000 В.

Дополнительные обзоры цифровых мультиметров и советы по использованию можно найти здесь

Мультиметр может быть устройством безопасности и эффективным рабочим инструментом, особенно в руками опытного техника. Хотя этот инструмент может эффективно измерять некоторые электрические параметры, обнаруживать электрические неисправности и повышать вашу квалификацию в своей профессии, он также может стать источником электрических несчастных случаев, если вы неосторожны или невежественны.

В этой статье показаны некоторые факторы, вызывающие несчастные случаи с электрическим током, а также показано, как можно использовать мультиметр и избежать нежелательных ситуаций.

Почему бы не соблюдать эти меры безопасности и не попрощаться с потенциальными опасностями, связанными с вашим инструментом?

Помните: вы можете больше получить, чем потерять.

5 причин, по которым каждый должен иметь мультиметр

Любители домашнего ремонта действительно в восторге от своих электроинструментов. А в тени дрелей и шлифовальных машин мультиметр не пользуется особой любовью. Жаль, потому что мультиметры не менее полезны, и я рекомендую их каждому мастеру.

Если у вас его еще нет, это руководство объясняет, как использовать мультиметр в доме. Просто помните, что, как и при любых электромонтажных работах, действуйте осторожно и при необходимости проконсультируйтесь со специалистом.

А что

это мультиметр вообще?

Мультиметры покрыты загадочными символами и кнопками, но пусть это вас не пугает. Чаще всего вы будете использовать три основные функции: измерение напряжения, целостности цепи и сопротивления в электрических компонентах и ​​цепях.В этом руководстве вы узнаете, как использовать эти функции для решения общих задач по дому.

Вам это кажется греческим? Ты не одинок.

Брайан Беннетт / CNET

При покупке мультиметра вы встретите модели стоимостью 1000 долларов (примерно 750 фунтов или 1300 австралийских долларов) — игнорируйте их. Это профессиональные модели, предназначенные для решения задач, выходящих далеко за рамки потребностей домашнего мастера.Вместо этого купите один всего за 10 долларов (примерно 8 фунтов или 13 австралийских долларов). Известно, что некоторые торговые сети, такие как Harbour Freight, даже раздают их.

Используйте мультиметр, чтобы проверить срок службы старых батарей.

Брайан Беннетт / CNET

1. Проверьте батарейки

Вы застряли в ящике со старыми одноразовыми батарейками. Беда в том, что вы не помните, как они туда попали. Вы не знаете, все ли они мертвы или некоторые все еще брыкаются.Не волнуйтесь, режимы напряжения вашего мультиметра могут помочь.

Мультиметр поставляется с двумя изолированными щупами. Вам нужно будет подключить их к нужным портам (терминалам) на устройстве в зависимости от того, что вы хотите измерить.

Брайан Беннетт / CNET

Мультиметр должен иметь два проводных щупа с красной и черной маркировкой. Они изолированы пластиком, имеют металлические наконечники и обычно имеют форму ручки.Черный щуп подключается к клемме «COM» мультиметра. Красный зонд подключается к клемме с обозначениями вольт (В) и ом (символ омега).

Поверните шкалу мультиметра в положение постоянного напряжения. Если ваш измеритель имеет возможность автоматического выбора диапазона (самостоятельно регулирует свою чувствительность к напряжению), просто найдите символ напряжения (V) с прямой линией над ним. Это означает напряжение постоянного тока. Волнистая линия над символом напряжения указывает на переменный ток.

Если в вашем мультиметре отсутствует автодиапазон, установите диапазон напряжения самостоятельно.Поверните его циферблат в положение, обозначенное «20». Его следует сгруппировать в разделе «DCV» на циферблате. Теперь включите мультиметр. Коснитесь черным щупом (COM) отрицательного полюса проверяемой батареи. Затем прикоснитесь красным щупом к положительному полюсу батареи (торчащему концу).

При подтвержденном постоянном токе 1,5 В мой мультиметр показывает, что эта батарейка АА жива!

Брайан Беннетт / CNET

Теперь вы должны увидеть текущее значение напряжения, отображаемое на экране мультиметра.Если вы видите «0L», это значит, что диапазон напряжения установлен слишком низким. Стандартные батарейки AA и AAA рассчитаны на 1,5 вольт. Батарея для часов CR2032 выдает 3 вольта. Итак, если вы видите значение, которое соответствует номинальному напряжению батареи (или немного выше), это все еще хорошо. Более низкое значение означает, что батарея разряжена или разряжена.

2. Проверьте удлинители

Сомневаетесь в целостности пыльного удлинителя? Установите шкалу мультиметра в режим проверки целостности цепи. Найдите символ звуковой волны (точка с увеличивающимися изогнутыми линиями).Конфигурация клемм вашего датчика остается прежней (черный в COM, красный в вольтах / омах).

Включите мультиметр. Вставьте черный зонд в одно из гнезд на одном конце шнура. Заземленный удлинительный шнур американского типа имеет три контакта на одном конце и три подходящие розетки (по размеру и форме) на другом.

Теперь прикоснитесь красным щупом к соответствующему штырю на вилке кабеля. Если это конкретное соединение, соединенное проводом внутри шнура, в порядке, мультиметр издаст тональный или звуковой сигнал.Это говорит вам, что это соединение является непрерывным, то есть по нему будет проходить ток и замкнуть цепь. Таким образом проверьте две оставшиеся пары вилка / розетка. Когда все трое пищат, значит, вы в деле. Если нет, то пришло время купить новый шнур.

3. Отсортируйте старые лампочки

Этот трюк надежно работает только с простыми лампами накаливания. Если у вас есть коробка со старыми лампочками в неизвестных условиях, используйте мультиметр, чтобы проверить, какие из них исправны, а какие перегорели.

Убедитесь, что ваш глюкометр находится в режиме проверки непрерывности (см. Шаг 2) и включен. Коснитесь черным щупом внешней стороны металлического резьбового конца лампы. Это помогает поместить наконечник зонда в канавку для винтовой резьбы для дополнительной устойчивости. Теперь прикоснитесь кончиком красного зонда к электрическому контакту ножки лампочки (это причудливый способ сказать металлический кружок в нижней части лампочки).

Когда красный датчик касается контакта, мультиметр издает звуковой сигнал, если электрическая цепь лампочки проверяется.Если нет звука, значит, у вас перегоревшая лампочка.

4. Найдите горячий провод

Допустим, вышел из строя осветительный прибор на потолке — когда вы включаете и выключаете выключатель, ничего не происходит. Чтобы устранить неисправность выключателя света, сначала отключите питание на панели главного выключателя. Затем загляните внутрь коробки, осторожно вытащив из нее подключенный переключатель. (см. эту статью для получения подробной информации о замене выключателей света.)

Первым приоритетом теперь является определение того, доходит ли до выключателя электричество дома.

Включите питание коробки снова на панели. Поверните мультиметр, чтобы измерить напряжение переменного тока и его диапазон до 200 вольт. Убедитесь, что черный датчик подключен к клемме «COM», а красный датчик — к клемме «V, Ом». Включите мультиметр. Теперь возьмитесь за задний датчик за выступающий пластиковый выступ. Гребень изолированного зонда находится на приличном расстоянии от металлического наконечника зонда.

Осторожно прикоснитесь черным щупом к металлической части корпуса переключателя света. Взявшись за него таким же образом, прикоснитесь переключателем с надписью «COM» к красному щупу.В этой клемме переключателя часто используется черный винт. Мультиметр должен теперь отображать значение 120 вольт или немного выше. Теперь вы подтвердили, что электрическая энергия дома (120 вольт переменного тока) достигает переключателя, поступая от провода на клемме «COM» переключателя.

Подтвердите, что подозрительный коммутатор работает или вышел из строя.

Брайан Беннетт / CNET

5.

Найдите неисправный выключатель

Если вы подозреваете, что выключатель света неисправен, вы можете использовать мультиметр, чтобы проверить его состояние.Отключите питание переключателя на панели. Отсоедините выключатель от проводки в его распределительной коробке. Используйте положения порта / клемм пробника, как и раньше (черный на COM, красный на В / Ом). Переведите шкалу мультиметра в режим сопротивления (Ом) и включите его.

Когда переключатель находится в выключенном положении, прикоснитесь одним щупом к черной клемме «COM» переключателя, а другим — к латунной клемме рядом с ней. Для этого теста не имеет значения, какой датчик подключается к какому выводу переключателя. Вы должны увидеть «OL» на дисплее мультиметра.Это означает, что в цепи переключателя имеется бесконечное сопротивление. В этом есть смысл, потому что переключатель выключен.

Теперь включите выключатель и выполните те же измерения. Если выключатель света исправен, мультиметр покажет значение сопротивления, близкое к нулю.

No related posts.
