Как пользоваться мультиметром в автомобиле: подробная инструкция

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов, либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

  • напряжения;
  • силы тока;
  • сопротивления;
  • прозвонки.

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

Как правильно пользоваться мультиметром: подробная инструкция

Автор aquatic На чтение 7 мин. Просмотров 3.2k. Обновлено

Современный дом заполнен разными устройствами, которые функционируют с применением электричества. Проверить их работоспособность и выполнить ремонт можно с помощью специализированного измерительного оборудования. Если знать, как правильно пользоваться мультиметром, будет проще решать сложные вопросы без обращения в профильные сервисные центры.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников После правильной диагностики легче определиться с объемом ремонтных работ и покупкой необходимых запасных частей.

Любой человек в силах освоить работу с этим универсальным устройством

Как правильно пользоваться мультиметром: общие определения

Эти приборы созданы для измерения силы тока, напряжения, сопротивления и других электрических параметров. Устройство разбирать не имеет смысла, так как современная техника данного класса отличается высокой сложностью. Ее ремонт без профессиональных навыков и специализированного метрологического оборудования невозможен.

Ранее применяли только стрелочные приборы

Но пользоваться цифровыми устройствами легче. С экрана проще считывать показания. Не оказывают сильного влияния на процесс измерений вибрации. Отсутствие механических движущихся частей увеличивает долговечность.

При выборе модели обращают внимание на следующие параметры:

  • Пределы измерений и дискретность.
  • Достаточные размеры дисплея, наличие подсветки.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников
  • Форму, размеры, вес.
  • Оснащение, повышающее уровень комфорта.
  • Дополнительную функциональность.

Выдвигающаяся подставка позволяет устанавливать прибор в удобном положении
При соответствующем оснащении мультиметр можно использовать для измерения комнатной температуры
Хорошая эргономика обеспечивает надежный захват рукой. Демпфирующие накладки повышают стойкость к механическим воздействиям
Такой аппарат выполняет функции мультиметра и осциллографа

Обратите внимание! Точность измерений не зависит от вида оборудования (аналоговой, цифровой). Она указана в техническом паспорте на соответствующее изделие.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

Обратите внимание! В стандартном положении для данного прибора действует ограничение 200 мА.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников В нем есть плавкая вставка, которая перегорает после превышения данного порога.

Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

  • Провода подсоединяют так, как указано на рисунке выше.
  • Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
  • Прибор устанавливают поблизости от розетки
  • Щупы вставляют в нее, держась руками за изолированные части щупов.

Обратите внимание! Если подобные измерения выполняются часто, имеет смысл приобрести специальную отвертку со встроенным световым индикатором фазы.

Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Статья по теме:

Какой мультиметр лучше выбрать для дома. Как приобрести прибор с нужными функциями и при этом не переплатить? Читайте наши советы и обзор моделей в специальной публикации.

Как измерить силу тока мультиметром

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников Если необходимо, регулятор переводят постепенно в нужную позицию.

Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

Полевой n-канальный транзистор

[quote align=”center” color=”#e5e5e5″]

Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги.

Проверку выполняют по следующему алгоритму:

  • Регулятор мультиметра переводится в режим работы с диодами.
  • «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
  • Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
  • Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
  • Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
  • Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы.Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.

Обратите внимание! При работе с конденсаторами полярных типов необходимо учитывать данный фактор.

В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка».Как правильно работать мультиметром: Как пользоваться мультиметром и видео инструкция для чайников О наличии контакта сообщает сигнализация.

Синей линией выделено включение прибора в режим проверки со звуковым сопровождением

Вывод и дополнительные рекомендации

При необходимости не составит большого труда найти инструкции,как правильно пользоваться мультиметрами при проверке других электронных компонентов и устройств. Но на практике не нужны избыточные функции. Приобретение слишком сложного оборудования будет сопряжено с дополнительными затратами. Если не предполагается глубокое изучение радиотехники, вряд ли понадобится осциллограф. Большее значение для домашнего применения имеет соответствие диапазона измерений. Пригодятся также простота обращения и разумная стоимость.

Возможностей недорогой модели мультиметра вполне достаточно для решения большинства бытовых задач

Видео: как проверить конденсатор мультиметром

Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.
  1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

  2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

  3. Min/Max - фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max - захватывает прерывистые или переходные значения.

  4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD - захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.

  5. Кнопка регулировки яркости - переключает подсветку дисплея.

  6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

  7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

  8. RANGE - выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

  9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

  10. True RMS - измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

  11. Подключение к ПК, порт RS-232 - вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

  12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

  13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

  1. Экран
  2. Переключатель
  3. Гнезда для измерительных щупов
  4. Источник питания
  5. Кнопка включения/выключения
  6. Разъемы
  7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

  • «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
  • «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
  • «MACX» предназначено для щупа при измерении токов до 0,2А.
  • «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
  • «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

  • «ACV» - изменение переменного напряжения
  • «DCV» - постоянное напряжение
  • «DCA» - постоянная сила тока
  • «ACA» - переменный ток
  • Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

  1. Установить предел измерений
  2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
  3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
  4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом. Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

  • Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

  • Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Как пользоваться мультиметром DT: измерение напряжения, тока, сопротивления

Широкое распространение на рынке измерительных приборов имеет нас сегодняшний день марка DT. Во многом это обусловлено доступностью по цене и при этом достаточно высоким качеством, а также возможностями данного прибора, позволяющими охватить основные измерения, необходимые при проведении электромонтажных и других электротехнических работ. По этому как пользоваться мультиметром DT должен каждый, кто хочет заниматься электротехническими работами на производстве или дома.
Давайте подробно рассмотрим, как пользоваться мультиметром, пришедшим на смену старым приборам, где измерения проводились аналоговым способом, и точность их не всегда была на высоте.

Немного истории

Такой прибор как мультиметр используется постоянно при проведении работ с электричеством. Он позволяет замерить ключевые параметры, такие как, измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, и в соответствии с полученными данными определиться, какие работы необходимо провести, что бы электрические сети на объекте работали в соответствии с необходимыми задачами.
Первые приборы, так называемые тестеры, были стрелочными. В основе этих тестеров стояла стрелочная головка представляющая собой шкалу, снабжённую стрелкой, и работали по механическому или аналоговому принципу. В зависимости от величины измеряемого параметра, стрелка прибора откланялась на определенный угол и показывала эту величину на шкале. Для своего времени тестеры были достаточно точны, и основывались в своей работе на основных законах физики. Однако практика показала, что работа с такими приборами достаточно неудобна. Так как сам прибор имеет большие габариты и довольно капризен относительно своего положение для работы – снабжённое стрелочным механизмом, оно должно всегда быть горизонтальным.
Цифровые измерительные устройства, пришедшие им на смену, построены на тех же принципах, но изготовлены с помощью современных микросхем, что существенно увеличивает точность измерений, уменьшая размер прибора, и позволяя работать из любого положения.

Простая операция, доступная каждому

Говоря о том, проводить измерения мультиметром, необходимо в первую очередь рассмотреть, что представляет собой данное устройство.
На лицевой стороне изделия расположен небольшой экран на жидких кристаллах, круговой переключатель режимов работы с указателем, вокруг которого располагается надписи с указаниями о том, в каком режиме в данный момент находится измерительный прибор. В комплекте с изделиями поставляется один красный и один чёрный щуп.

Чтобы понимать, как правильно пользоваться мультиметром, давайте попробуем провести контрольный замер напряжения в домашней сети. Для этого необходимо выполнить следующие действия:

  • Установите красный щуп в среднее, а чёрный щуп в нижнее гнездо на мультиметре. Если речь идёт о постоянном токе – красный цвет обозначает плюс, или массу, чёрный же щуп определяет минус. В случае с измерением переменного тока, цветовая маркировка не имеет значения, так как на переменном токе нет плюса и минуса. Но для измерения постоянного тока каждый щуп должен соответствовать своему полюсу цветом;

Установив щупы в указанные гнёзда, включите устройство. Указатель на поворотном колесе необходимо переместить в область переменного тока: V~. Выберите нужный показатель. Так как ток в сети должен равняться 220 V, из двух вариантов до 200 и до 750 вольт, нам подойдёт второй. Табло должно загореться и отразить цифру ноль;

  • Возьмите щупы за заизолированные части и воткните в розетку. Если вы всё сделали правильно – на приборе отразиться цифра указывающая значение реального напряжения. Не удивляйтесь, если вы не получите ровно 220 единиц, ведь в случае напряжения в домовой сети этот параметр может меняться от 180 до 240 вольт.



Вот и всё! Произведён замер напряжения в домовой сети. Если говорить простым языком, то информацию, отображенную выше можно выразить просто: как пользоваться мультиметром для чайников.

Важно помнить: в том, как пользоваться тестером, стратегий быть не может. Есть чёткая инструкция, соблюдение которой приведёт вас к нужному результату. Если мы говорим о том, как пользоваться мультиметром – без инструкции также не обойтись, будьте внимательны и не забывайте, что работы с электричеством потенциально опасное занятие, если у вас нет необходимых знаний или допусков.

Основные режимы работы прибора.

Мультиметр проводит измерение нескольких основных электрических параметров, таких как сопротивление, сила тока, и конечно мультиметром любого типа можно произвести замер напряжения. О том, как измерять напряжение, уже было сказано, теперь поговорим про остальные показатели. В сущности, всё довольно просто, и выполняется по такой же схеме:

  • Для того чтобы измерить сопротивление необходимо выставить прибор в нужный режим, и выбрав необходимую предельную замеряемую величину. Возьмите измеряемый элемент или участок, и подсоедините к контактам щупы прибора. Если прибор показывает единицу – необходимо увеличить верхний предел измерения, переведя диск прибора на одно деление. Если перед результатом измерения стоят нули – нужно снизить верхний порог измерений на одно деление. Для того чтобы убедиться в работоспособности прибора – просто замкните щупы, на табло должен гореть ноль, так как на пути движения тока нет сопротивления;
  • Чтобы провести замер силы тока, измеряемой в амперах, переведите колёсико измерительного прибора в нужную область шкалы, затем выберите предельное измеряемое значение и приступайте к работе;

    Важная деталь: измеряя силу тока больше двух ампер, нужно подключить красный щуп в верхнее гнездо. Стоит помнить, что измеряя ток большой силы, нужно держать щупы на контактах не больше 10 секунд, это связано с тем, что сечение проводов на щупах прибора не сможет выдержать такую силу тока в течение длительного времени. Для замеров силы тока больше двух ампер лучше пользоваться специализированными приборами.

  • Также нужно знать, как пользоваться мультиметром в качестве тестера, для проверки целостности цепей. Для этого нужно переместить диск переключателя в положение для измерения параметров светодиодов, обозначенное соответствующим значком. В этом режиме тестер работает также на проверку линий. Проверить его в данном режиме, можно замкнув контакты. Тестер издаст звуковой сигнал;
  • Измерение переменного тока было описано отдельно, измерение постоянного тока производится по той же схеме.

Работа с тестером

Применение цифрового тестера для измерения параметров электрических цепей включает в себя весь спектр измерительных работ. Однако важно помнить, что использование прибора без необходимого минимума знаний, также как и все работы с электричеством – требуют внимания и аккуратности, равно как и должного уровня подготовки. Если вы не изучили все тонкости работы с электрическими цепями и приборами, а также свод правил по техники безопасности – лучше не приступайте к работе. Ваша безопасность – это ваша ответственность, Sparta рекомендует, прежде чем приступать к каким бы то ни было видам работ, внимательно изучить вопрос, посмотреть видео, прочитать все доступные материалы.
По завершении измерительных работы, в случае если планируются работы связанные непосредственно с монтажом подобных систем – необходимо полностью обесточить систему и защитить себя от её случайного включения во время выполнения работ. Также рекомендуется работать только с помощью специального инструмента, и желательно в паре.

Заключение

В целом, цифровой мультиметр – это удобный и современный прибор, позволяющий замерить сопротивление, ток, и напряжение с достаточной точностью. Используемый каждый день, или реже, он всегда позволит с точностью провести диагностику электрических приборов и цепей, что существенно облегчает жизнь специалистам, работающим в данных направлениях.
Зная особенности обслуживаемой техники или сетей, порой достаточно замерить одно сопротивление, чтобы иметь представление о том, что именно и на каком участке требует замены или ремонта.
В целом, можно сказать, что научившись работать с этим измерительным прибором, можно многократно облегчить процесс поиска и устранения неполадок в сложных инженерных системах, и сегодня сложно найти специалиста, в сумке которого не лежал бы современный цифровой мультиметр.

правила, измерение, поверка, проверка показателей для чайников

Все знают, зачем нужен электрический ток. Без него не будет работать телевизор, компьютер, стиральная машина, не загорится электрическая лампочка. У тока есть свои характеристики – это напряжение, сила и сопротивление. Чтобы их измерять были придуманы специальные приборы, а потом их объединили в один и назвали мультиметром. Как же пользоваться мультиметром? Освоить работу с ним сможет любой начинающий электрик.

Виды приборов

Мультиметры делятся на два основных вида: цифровые и аналоговые. Освоить правила пользования мультиметром для новичков можно в течение часа, независимо от его вида.

В аналоговых изделиях для отображения показаний используется стрелка. На точно размеченном циферблате она указывает значение того параметра электрического тока, измерение которого производится в данный момент.

Использование мультиметра с цифровой начинкой еще проще. Для отображения результата измерения в таких устройствах применяется цифровой дисплей. Это, как электронные часы, на которых показано время.

Изделия могут существенно отличаться по стоимости. Цена устройства напрямую зависит от точности измерения, которую может обеспечить данный прибор. Точность еще называют разрядность, потому что мультиметр показывает несколько разрядов величины.

Дорогие мультиметры, которыми предпочитают пользоваться профессиональные электрики, имеют разрядность 5 и выше. Такие изделия можно приобрести за несколько тысяч долларов США. Качество такой диагностики будет находиться на абсолютно недоступном для дешёвых китайских изделий уровне.

Для начинающих электриков профессиональные изделия не нужны. С помощью дешёвых устройств можно легко произвести измерения напряжения в сети, сопротивление резистора, определить исправность транзисторов и конденсаторов, при этом погрешность такой диагностики будет составлять не более 1 — 2%.

Поверка мультиметра – это особая аттестация, подтверждающая, что прибор работает правильно. Вне зависимости от вида устройства, поверка мультиметра производится по общепризнанным эталонам измерения электротехнических величин. Дешевые китайские приборы могут быть не поверенными, поэтому желательно сравнить их показания с показаниями надежного прибора.

Правила безопасности

Пользоваться устройством очень просто, но прежде чем приступить к первым электрическим измерениям, необходимо ознакомиться с техникой безопасности. Безопасная проверка электрической цепи будет в том случае, если придерживаться нескольких правил.

Место, где производятся диагностические операции, должно быть хорошо освещено. Прежде чем пользоваться прибором для измерения опасного для жизни напряжения, необходимо обеспечить дополнительное освещение – установить лампу.

Запрещается пользоваться измерительным оборудованием вблизи легковоспламеняющихся и взрывоопасных веществ. При проведении измерительных работ нередко возникают искры, которые могут привести к взрыву и пожару.

Не рекомендуется пользоваться мультиметром в условиях повышенной влажности. Нежелательно пользование измерительным прибором в неустойчивом положении. Мультиметр должен лежать на ровной поверхности, вблизи проводящего измерения, чтобы до него можно было свободно достать и правильно считать показания.

Во время проведения диагностических работ, щупы необходимо держать только за изолированные ручки.

Прежде чем начать пользоваться мультиметром, следует знать, что запрещено с ним делать:

  • перегружать прибор во время проведения диагностических работ;
  • продолжать пользоваться устройством, если его переключатель, либо другая ответственная часть находится в неисправном состоянии;
  • пользоваться устройством для измерения переменного или постоянного тока в электрической цепи с двигателями высокой мощности, или другим оборудованием с высоким показателем пускового тока.

Выполнение данных требований позволит значительно превысить гарантийный срок эксплуатации изделия. А соблюдение техники безопасности поможет избежать несчастных случаев во время проведения измерительных операций.

Быстрая проверка

Если вы собираетесь купить мультиметр или получили его от кого-то в пользование, то нелишне будет убедиться в исправности. Проверка мультиметра происходит следующим образом. Вначале надо проверить установлена ли батарейка в отсеке для питания.

Затем устанавливают переключатель на диапазон измерения сопротивления, выбирая самый низкий диапазон. Вставляют штекеры в гнезда и соединяют щупы между собой (замыкают).

Если на экране появятся нули или он выдаст очень малое значение, то мультиметр находится в рабочем состоянии. Однако такая проверка не позволяет проверить точность измерений. На точность мультиметр можно проверить, сравнив его показания с показаниями эталонного прибора.

Если прибор применяется на производстве, на государственных объектах, то требуется поверка мультиметра. Ее проводят сразу после изготовления в лабораториях, по специальной методике согласно ГОСТам.

Пользоваться мультиметром можно только после подтверждения правильности показаний. Существуют аттестованные организации, занимающиеся этой процедурой. Если необходима повторная поверка мультиметра, то обращаются к ним.

Внешний вид

На корпусе цифрового мультиметра чаще всего три гнезда (иногда бывает 2 и 4). Вместе с коробкой прибора обязательно идут щупы. Это контакты, посредством которых происходит соединение с объектом, проводящим электрический ток.

Один провод контактов сделан черным, а другой красным. Черный штекер щупа вставляют в гнездо «com» – общий выход (масса), он также помечен знаком «-». Красный штекер непосредственно измерительный. Напротив красных гнезд обычно стоит значок, указывающий, какое измерение мультиметром можно проводить.

На корпусе есть круговой переключатель. Зоны измерения ограничены красными черточками или же присутствует другое обозначение границ, интуитивно понятное. Если внимательно приглядеться к значкам, то можно понять, что это обозначения ампер, ом и вольт.

Есть значок диода, частоты звука (Hz), может быть знак температуры, емкости. Поэтому пользоваться цифровым мультиметром для чайников не составит труда, если этот «чайник» хоть немножко разбирается в обозначения характеристик тока.

Как измерить напряжение

Мультиметром можно пользоваться для замера постоянного и переменного напряжения. Для определения электрического напряжения черный штекер устанавливают в гнездо «сом», а красный – в гнездо «V».

Если напряжение переменное, то необходимо перевести круговой переключатель в область обозначенную значком «АСV» («V~» у других моделей). Во многих устройствах для определения переменного тока применяется несколько диапазонов. Выбирают такой диапазон, в котором предположительно находится измеряемая величина или самый высокий, постепенно понижая его.

Наиболее часто переменное электричество измеряется в двух режимах: до 200 В и до 1000 В. Второй используется для высоковольтной диагностики. Измерять переменное напряжение превышающее 1000 В, запрещается.

Чтобы измерить постоянное напряжение переключатель устанавливается в зону «DCV». Практически все модели приборов, позволяют измерить напряжение в диапазоне от 20 mВ до 1000 В.

Для того чтобы мультиметр показал наиболее точные значения, переключатель устанавливается напротив цифры, которая обозначает максимально возможное напряжение. Поверка мультиметра для измерения напряжения электрического тока производится только в специально оборудованной лаборатории.

Как измерить сопротивление

Можно пользоваться данным устройством для измерения сопротивления резистора или других деталей, а также участков электрической цепи. Переключатель мультиметра, в этом случае, переводится в режим обозначенный значком Ома (Ω).

В этой категории также следует выбрать подходящий вариант максимально возможного показания омметра. Резистор необходимо выпаять из схемы, чтобы другие детали не повлияли на показания.

Подавляющим большинством приборов можно пользоваться для замеров сопротивления до 2 МОм. Целостность электрической цепи, сопротивление которой не превышает 150 Ом, можно прозвонить с помощью звукового индикатора. Для этого переключатель устанавливается в соответствующий режим, а щупы устройства подключаются к цепи прозвона.

К сожалению далеко не все измерительные устройства оборудованы данной функцией. Поэтому если необходимо прозвонить электрическую цепь, которая не имеет «пищалки», выбирается режим определения сопротивления до 200 Ом.

Оставлять переключатель в режиме «Ω» не рекомендуется, поскольку при этом быстро разряжается батарея.

Как измерить силу тока

Измерительным прибором можно пользоваться для определения силы тока. Мультиметр переводят в режим «DCA». В этом режиме определение силы тока производится до показания 200 mA. Если сила тока выше, то круговой переключатель устанавливается напротив значка «10А» а чёрный штекер щупа переводится в соседнее гнездо с соответствующим обозначением.

Далее мультиметр подключается последовательно в электрическую цепь. Во время подключения устройства ток должен отсутствовать в диагностируемом проводнике. Последовательность присоединения прибора следующая:

  • электрическая цепь полностью обесточивается;
  • мультиметр переводится в режим определения силы тока;
  • цепь разрывается, и мультиметр подключается последовательно;
  • подаётся электрический ток.

Показатель силы тока в амперах будет отображён на дисплее или указан стрелкой, если используется аналоговый прибор.

Научиться пользоваться мультиметром не составит большого труда. Достаточно понять основной принцип работы прибора, и можно приступать к проведению диагностика аппаратуры и различных электрических приспособлений.

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как пользоваться мультиметром - самостоятельное осваивание стрелочного, цифрового мультиметра

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

  • Аналоговые
  • Цифровые

Основное отличие этих двух видов заключается в способе отображения результатов измерения. Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как пользоваться мультиметром при измерении постоянного и переменного тока

Источником переменного тока являются обычные розетки. Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

  • Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью "COM", а красный – в отверстие с надписью "V". Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
  • Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
  • Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
  • Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

  • Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью "COM", а красный – в отверстие с надписью "V"
  • Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
  • Последовательно включить провода в разрыв цепи

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

  • Подключение проводов в соответствующие разъемы мультиметра
  • Выбор или ручная настройка нужной широты показателей
  • Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
  • Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

  • Включите на устройстве функцию прозвонки
  • Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем "COM", а красный – в разъем "V"
  • Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
  • Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
  • Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод  устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

  • Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
  • Провода установлены в неправильные разъемы на передней панели устройства
  • Неправильно выбран способ подключения проводов к цепи
  • Неправильно выбран режим тока в сети
  • Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

Как использовать мультиметр - Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и не знают, как пользоваться мультиметром и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам нужен?

Мультиметр - это измерительный инструмент, абсолютно необходимый в электронике.Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях - целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в поиске и устранении неисправностей. Вот некоторые ситуации в проектах электроники, в которых вам может пригодиться мультиметр:

  • переключатель включен?
  • Этот провод проводит электричество или он сломан?
  • сколько тока проходит через этот светодиод?
  • сколько заряда осталось в ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три самых простых, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Выбор лучшего мультиметра будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, и от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах стоимостью менее 50 долларов США .

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

  • Дисплей : здесь отображаются измерения
  • Ручка выбора : выбирает то, что вы хотите измерить
  • Порты : сюда подключаются зонды

  • Щупы : мультиметр поставляется с двумя щупами.Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным зондами, только цвет.

Итак, принимая соглашение:

  • черный щуп всегда подключен к COM-порту.
  • красный зонд подключен к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

Порт « COM » или « - » - это то место, где должен быть подключен черный датчик.Зонд COM обычно черный.

  • 10A используется при измерении больших токов, более 200 мА
  • µAmA используется для измерения тока
  • ВΩ позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

  1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
  2. Убедитесь, что красный зонд подключен к порту с буквой V рядом с ним.
  3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
  4. Подключите датчик COM к другой стороне вашего компонента.
  5. Считайте значение на дисплее.

Совет: для измерения напряжения необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

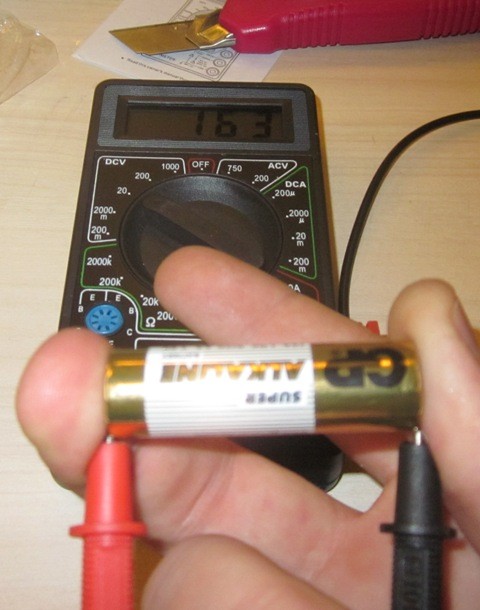

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, который может читать 1,5 В. Поэтому в случае с этим мультиметром следует выбрать 2 В. Если у вас есть мультиметр с автоматическим диапазоном, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный диапазон ниже реального значения, на дисплее отобразится 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, большую часть времени вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключить щупы мультиметра параллельно с компонентом, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

  1. Вам просто нужно вставить красный щуп в один вывод резистора, а черный щуп - на другой вывод резистора.
  2. Красный зонд должен быть подключен к той части, от которой исходит ток.
  3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

СОВЕТ: для последовательного подключения мультиметра необходимо поместить красный щуп на вывод компонента, а черный щуп на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров имеют функцию, позволяющую проверить целостность цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, менее нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

Если звук непостоянен или вы его совсем не слышите, это означает, что то, что вы тестируете, имеет неисправное соединение или вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

Коснитесь двух щупов вместе, и, когда они будут подключены, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Завершение

Мультиметр - незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

Как пользоваться мультиметром? Полное руководство для начинающих

В этом уроке я покажу вам, как использовать мультиметр. Если вы новичок в электронике, то мультиметр, вероятно, является самым простым и полезным инструментом. Вам не нужно иметь дорогостоящее оборудование, такое как осциллографы (по крайней мере, когда вы только начинаете), поскольку вы можете использовать мультиметр для проверки и измерения простых параметров цепи, таких как напряжение, ток и сопротивление.

Это руководство предназначено для новичков и поможет вам познакомиться с типичным цифровым мультиметром (DMM), объяснить различные части мультиметра, как использовать мультиметр для измерения напряжения, тока, сопротивления, а также проверить целостность цепи.

Что такое мультиметр?

Мультиметр, также известный как мультиметр, представляет собой электронный измерительный прибор, который может измерять напряжение, ток и сопротивление. Отсюда и название «мультиметр», так как он сочетает в себе функции вольтметра, амперметра и омметра в одном устройстве.

Базовый мультиметр с датчиками

Это очень важный инструмент для инженеров-электриков и электронщиков, который обычно используется в первую очередь при поиске и устранении неисправностей в цепи. Мультиметры бывают разных форм, размеров и цен.

Существуют настольные мультиметры, портативные мультиметры и токоизмерительные клещи различных форм и размеров. Что касается цены, то базовые мультиметры доступны всего от 5 долларов, а сертифицированные и откалиброванные мультиметры стоят около 5000 долларов.

Независимо от размера или цены, каждый мультиметр может измерять самые основные параметры, такие как напряжение и ток. В дополнение к этому «современные цифровые мультиметры (DMM)» позволяют измерять сопротивление, а также проверять целостность цепи.

Используя мультиметр, вы можете

  • Проверить, правильно ли работает переключатель (или кнопка).
  • Измерьте силу тока, протекающего через устройство, например светодиод.
  • Измерьте напряжение аккумуляторной батареи.
  • Проверьте, проводит ли провод электричество.

Составные части мультиметра

Базовый мультиметр состоит из четырех частей. Это:

  • Дисплей
  • Ручка выбора
  • Порты
  • Датчики
Различные части мультиметра

Измеренное значение, будь то напряжение, ток или сопротивление, отображается на ЖК-дисплее мультиметра.Вы можете установить параметр для измерения, используя ручку выбора в центре.

Некоторые продвинутые (и немного дорогие) мультиметры могут автоматически регулировать диапазон измеряемого значения. Эти измерители известны как мультиметры с автоматическим определением диапазона. Но в нашем базовом измерителе мы должны вручную установить диапазон.

Обычно каждый мультиметр поставляется с парой щупов, красным и черным. Подключите щупы к портам мультиметра, чтобы произвести измерение.

Щупы мультиметра

Всегда подключайте черный щуп к COM-порту.Красный зонд обычно подключается к порту с меткой VΩmA. В этой конфигурации вы можете измерять переменное и постоянное напряжение, постоянный ток в мА и сопротивление, для чего большинство из нас будет использовать мультиметр.

Используйте другой порт с меткой 10ADC для измерения постоянного тока до 10А.

Порты мультиметра

ПРЕДУПРЕЖДЕНИЕ: Порт 10А обычно маркируется независимо от наличия внутреннего предохранителя. Будьте очень осторожны при использовании этого порта и не используйте этот порт в течение длительного времени (не более 10 секунд).

Некоторые мультиметры поставляются с подсветкой ЖК-дисплея. Это полезно, если вы используете мультиметр в поле с плохим освещением.

Подсветка ЖК-дисплея в мультиметре

Как пользоваться мультиметром?

Теперь, когда мы немного узнали о мультиметре и его частях, давайте перейдем к основной теме, а именно, как использовать мультиметр для поиска и устранения неисправностей в наших схемах. Сначала я покажу вам, как измерить напряжение с помощью мультиметра. Мы увидим процедуру измерения как постоянного, так и переменного напряжения.

Затем мы приступим к измерению постоянного тока, построив небольшую светодиодную схему. Наконец, я расскажу, как проверить целостность. В качестве бонуса я также покажу вам, как проверить диод с помощью цифрового мультиметра. Итак, приступим.

Измерение напряжения

Цифровой мультиметр позволяет измерять как постоянное, так и переменное напряжение. Секция вольтметра мультиметра обычно обозначается буквой «V», и в зависимости от измерения переменного или постоянного тока будут отображаться дополнительные показания.

Напряжение постоянного тока

Если рядом с буквой «V» есть прямая линия, то она используется для измерения напряжения постоянного тока.Подключите подходящие щупы к мультиметру (если они еще не подключены) и установите ручку для измерения напряжения постоянного тока.

Выбор ручки измерения напряжения постоянного тока

Но есть несколько положений при измерении напряжения постоянного тока. Какой из них вы выберете? Число, на которое указывает ручка, является максимальным значением, которое мы можем измерить для этого конкретного параметра, в данном случае напряжения постоянного тока.

Итак, если вы установите ручку на 20, вы можете измерять напряжение постоянного тока до 20 В. Как вы можете видеть на изображении, есть 5 позиций, связанных с измерением напряжения постоянного тока (200 м, 2000 м, 2, 20, 200, 600).Этот конкретный мультиметр может измерять максимальное напряжение постоянного тока 600 В.

Если вы хотите измерить напряжение батареи 9 В, установите ручку на 20. Что произойдет, если вы установите диапазон ниже измеряемого значения? В этом случае на ЖК-дисплее отобразится 1, указывая на то, что результат превысил допустимый диапазон.

Теперь подключите красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме. Я взял старую батарею AAA для тестирования и подключил датчики, как указано выше.Показание было 1,39 В, что означает, что батарея все еще заряжена (но не сильно).

Что произойдет, если вы подключите датчики другим способом? Это красный датчик к отрицательной клемме и черный датчик к положительной клемме. В этом случае мультиметр отображает отрицательное значение той же величины.

Аналогичным образом вы можете измерить падение напряжения на компонентах, напряжение на выводе микроконтроллера и т. Д.

Напряжение переменного тока

ВНИМАНИЕ: Измеряйте напряжение переменного тока с особой осторожностью и желательно под профессиональным контролем.Убедитесь, что щупы правильно вставлены в порты мультиметра и не содержат оголенных металлов. Не прикасайтесь к зондам за кончики. Сеть переменного тока может быть очень опасной. В случае сомнений лучше не использовать мультиметр для измерения напряжения сети переменного тока.

Символ синусоиды рядом с буквой «V» указывает на измерение напряжения переменного тока. Как видно из изображения, этот мультиметр может измерять напряжение переменного тока до 600 В и имеет только два положения выбора диапазона (200 и 600).

Давайте измерим напряжение сети переменного тока для демонстрации.Лично я не рекомендую новичкам приближаться к Main AC.

Для измерения напряжения сети переменного тока установите ручку на 600 в режиме измерения напряжения переменного тока (В с синусоидой). Я выбрал 600, потому что у меня напряжение в сети 240 В. Всегда устанавливайте ручку для измерения напряжения переменного тока перед тем, как вставлять щупы.

Теперь вставьте щупы в розетку, и вы увидите измеренное напряжение переменного тока, отображаемое на ЖК-дисплее.

Измерение тока

При измерении напряжения просто помещая щупы в две разные точки цепи, измерение тока сильно отличается.Если вы помните основную теорию цепей, то, возможно, помните, что ток в компонентах, соединенных последовательно, одинаков.

Используя этот основной принцип, мы должны сделать мультиметр частью цепи, чтобы через мультиметр проходил тот же ток, что и через компонент.

Раздел мультиметра "Амперметр" обозначен символом A. Еще один важный момент, на который следует обратить внимание, это то, что большинство цифровых мультиметров могут измерять только постоянный ток. Таким образом, рядом с буквой A будет прямая линия, указывающая на измерение постоянного тока.

Постоянный ток

Для измерения постоянного тока установите ручку мультиметра в положение измерения постоянного тока. Этот мультиметр может измерять постоянный ток от нескольких мкА до 200 мА. Этого диапазона достаточно для измерения тока в светодиодах.

Я установил диапазон на 200 мА и подключил мультиметр по следующей схеме. Рассматривайте мультиметр в режиме амперметра как провод, по которому ток течет в главную цепь.

В этой конфигурации мультиметр становится частью цепи, и если вы отключите какой-либо датчик, цепь не будет работать.Измеренный ток отображается на ЖК-дисплее.

Измерение сопротивления

Одним из самых простых способов измерения, которые вы можете выполнить с помощью мультиметра, является измерение сопротивления. Секция омметра мультиметра обозначена символом Ω. Этот измеритель может измерять сопротивление до 2 МОм.

Установите ручку на желаемый диапазон измерения сопротивления и подключите щупы к выводам резистора. Измеренное сопротивление будет отображаться на ЖК-дисплее.

Измерение резистора 220 Ом

Датчики можно подключать любым способом, так как ориентация датчиков не повлияет на результат в случае измерения сопротивления.

Измерение резистора 390 кОм

Проверка целостности цепи

Возможно, наиболее часто используемой и одной из самых простых функций мультиметра является проверка целостности цепи. Он используется для проверки целостности цепи от точки A до B в цепи, независимо от того, является ли провод проводящим или нет, правильно ли работает переключатель или нет.

Функция проверки непрерывности обычно обозначается символом «динамик».

Установите ручку для проверки целостности цепи и подключите датчики через провод. Если провод в хорошем состоянии и не имеет обрывов, то вы услышите непрерывный зуммер. Если в проводе есть проблема, вы не услышите ни звука.

Как работает проверка целостности?

Проверка целостности - это, по сути, измерение низкого сопротивления. Если сопротивление между двумя точками очень мало (обычно несколько Ом), то эти две точки считаются электрически соединенными, и зуммер запускает звук.

Diode Test

В качестве бонуса давайте посмотрим на функцию Diode Test в мультиметре. Некоторые мультиметры имеют специальную функцию проверки диодов, которая может быть полезна для проверки диодов и некоторых специальных типов транзисторов (поскольку транзистор - это, по сути, два диода, соединенные друг с другом).

Функция проверки диодов обычно сочетается с проверкой целостности цепи и представлена ​​символом диода.

Чтобы проверить диод, установите ручку в режим тестирования диода и подключите красный зонд к аноду диода, а черный зонд к катоду диода.

Если диод работает правильно, мультиметр покажет прямое падение напряжения на диоде.

Заключение

В этой статье дается полное руководство для начинающих по использованию цифрового мультиметра для поиска и устранения неисправностей в цепях. Вы узнали, как использовать мультиметр для измерения напряжения, тока, сопротивления, проверки целостности цепи, а также проверки диодов.

Как измерить напряжение переменного тока

Шаги для измерения напряжения переменного тока цифровым мультиметром

  1. Поверните шкалу на ṽ.Некоторые цифровые мультиметры (DMM) также включают m ṽ. Если напряжение в цепи неизвестно, установите диапазон на максимальное значение напряжения и установите диск на ṽ.
    Примечание: Большинство мультиметров включаются в режиме автоматического выбора диапазона. При этом автоматически выбирается диапазон измерения в зависимости от имеющегося напряжения.
  2. Сначала вставьте черный провод в разъем COM.
  3. Затем вставьте красный провод в гнездо VΩ. Когда закончите, снимите провода в обратном порядке: сначала красные, затем черные.
  4. Подключите щупы к цепи: сначала черный, затем красный.
    Примечание: напряжение переменного тока не имеет полярности.
    Осторожно: Не позволяйте пальцам касаться кончиков проводов. Не позволяйте наконечникам касаться друг друга.
  5. Считайте результат измерения на дисплее. Когда закончите, сначала удалите красный провод, затем черный.

Другие полезные функции при измерении переменного напряжения

  1. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.
  2. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение.Его можно просмотреть после завершения измерения.
  3. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение. Цифровой мультиметр подает звуковой сигнал каждый раз, когда записывается новое показание.
  4. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение. Отображаются измерения выше и ниже эталонного значения.
    Примечание: Избегайте этой распространенной и серьезной ошибки: вставлять измерительные провода в неправильные входные гнезда. Это может привести к опасной вспышке дуги.При измерении переменного напряжения обязательно вставьте красный провод во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ ṽ. Подключение измерительных проводов к входам A или MA и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи.

Анализ измерений напряжения переменного тока

  • В общем, все источники переменного напряжения отличаются от колебаний переменного напряжения по системам распределения электроэнергии.
  • Напряжение, которое отличается от ожидаемого, с большей вероятностью будет ниже нормального.
  • В общем, напряжение, измеренное в системах переменного тока, должно быть в пределах от -10% до + 5%.
  • Измерения напряжения в различных точках системы различаются. См. Таблицу ниже.
Диапазон напряжения системы *
Питание Диапазон обслуживания Диапазон точки использования
Удовлетворительно Приемлемо 9048 Удовлетворительно 904 Приемлемо 126 110-127 110-126 106-128
120/240, 1Φ 114/228 - 126/252 110/220 - 127/254 110/220 - 126 / 252 106/212 - 127/254
120/208, 3Φ 114/197 - 126/ 110/191 - 127/220 110/191 - 126/218 106 / 184 - 127/220
120/240, 3Φ 114/228 - 126/252 110/220 - 127/254 110/220 - 126/252 106/212 - 127/254
277/480, 3Φ 263/456 - 291/504 254/440 - 293/508 25 4/440 - 291/504 264/424 - 293/508

* в вольтах

Ссылка: Принципы цифрового мультиметра, автор Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Как работают мультиметры | Блог Simply Smarter Circuitry

Мультиметр - это инструмент, предназначенный для поиска и устранения неисправностей электрических и электронных цепей и используемый для проверки напряжений для подтверждения надлежащих рабочих уровней. Стандартные мультиметры измеряют ток, сопротивление и напряжение. Более дорогие модели также могут измерять емкость и индуктивность. Кроме того, осциллограф может иметь функции мультиметра.

Амперметр измеряет ток, омметр позволяет определять сопротивление, а вольтметр используется для измерения напряжения между двумя точками.Мультиметры объединяют все три функции в одном приборе. (Примечание: вам необходимо уметь распознавать общие символы электронных схем для компонентов, чтобы полностью понимать, как использовать мультиметр.)

Амперметр мультиметра используется для измерения количества электронов, проходящих через заданную точку в течение определенного времени (т. Е. Тока). Единицы измерения известны как амперы. Ваш мультиметр может проверить, сколько ампер, например, потребляет прибор, чтобы вы могли определить, потребляет ли он чрезмерный ток, который приведет к размыканию автоматического выключателя.

Функция омметра измеряет электрическое сопротивление - сопротивление электрическому току - и использует единицы измерения, известные как омы. Электрическая цепь будет иметь сопротивление равное нулю или близкое к нулю, если она замкнута накоротко. Когда цепь разомкнута, она имеет бесконечное сопротивление и ток не течет.

Функция вольтметра мультиметра измеряет электрический потенциал между двумя точками в вольтах и ​​особенно полезна для проверки того, почти полностью ли разрядилась батарея.

Кроме того, мультиметры позволяют измерять ток и напряжение в двух различных режимах: переменного тока (AC) и постоянного тока (DC).В бытовых розетках почти всегда используется переменный ток. Имейте в виду, что в разных странах разные стандарты напряжения переменного тока, поэтому многие путешественники обнаруживают, что их электроника неисправна в других частях мира. Если вы не уверены в напряжении, вы можете использовать функцию вольтметра переменного тока вашего мультиметра, чтобы узнать.

Бытовые розетки подают переменный ток, а батареи - постоянный. Вы должны принять во внимание режим тока того, что вы измеряете, и установить мультиметр в правильный режим для точного измерения электрических или электронных цепей.

Ник Якубовски

Принцип работы цифрового мультиметра

- Анализируйте измеритель

Мы время от времени сталкиваемся с цифровым мультиметром или dmm в электронике или электрических исследованиях. Он играет жизненно важную роль, поскольку может измерять огромное количество электрических функций. Это легко дает лучший результат и экономит нам много времени.

Раньше, когда я учился, понимание цифрового мультиметра было для меня огромной болью. Источники, из которых я читал, были либо непростыми для понимания, либо имели беспорядочный формат.

Но здесь я дам простое пошаговое объяснение с диаграммами, чтобы вы поняли его работу и различные функции.

В этой статье вы узнаете:

Что такое цифровой мультиметр

Цифровой мультиметр или DMM - это испытательное оборудование, используемое для измерения сопротивления, напряжения, тока и других электрических параметров в соответствии с требованиями и отображения приводит к отображению математических цифр на ЖК-дисплее или светодиодном индикаторе.Это тип мультиметра, который работает в цифровом виде, а не дает аналоговый выход.

Цифровые мультиметры широко распространены во всем мире, поскольку они имеют более высокий уровень точности и варьируются от простого портативного цифрового мультиметра с 3 ½ до 4 ½ разряда до цифрового мультиметра особого назначения.

Характеристики цифрового мультиметра

Цифровой мультиметр - это самый совершенный измерительный прибор, в котором для выполнения электрических измерений используются современные интегральные схемы. Некоторые из его характеристик, которые делают его известным в глазах профессиональных техников:

  1. Он легкий.
  2. Может давать более точные показания.
  3. Он измеряет множество физических величин, таких как напряжение, ток, сопротивление, частота и т. Д.
  4. Это менее затратно.
  5. Измеряет различные электрические параметры на высоких частотах с помощью специальных щупов.

Блок-схема цифрового мультиметра

Ключевой процесс, который происходит в цифровом мультиметре при любых измерениях, - это измерение напряжения. Если вы измеряете напряжение, вы можете легко измерить другие электрические параметры с помощью математических формул.

Чтобы понять, как работает цифровой мультиметр, прежде всего, мы должны разобраться в этом процессе.

Как мы знаем, цифровые мультиметры выдают выходные данные в числовой форме благодаря наличию регистров АЦП внутри этих мультиметров. Цифровые мультиметры, наиболее широко используемые в цифровых мультиметрах, известны как регистр последовательного приближения или SAR. Для большей точности эти АЦП последовательного приближения могут иметь уровень разрешения 12 бит.

Как правило, цифровой мультиметр имеет уровень разрешения 16 бит со скоростью 100 000 выборок в секунду.Эти уровни скорости более чем подходят для большинства приложений цифрового мультиметра, поэтому мы используем эти регистры в зависимости от требований.

Как показано на диаграмме, первый этап процесса - это выборка и удержание, используемые для выборки напряжения на входе цифрового мультиметра, а затем для его удержания на постоянном уровне. Выход первого каскада становится одним из входов операционного усилителя, а другой вход операционного усилителя представляет собой цифровой выход обратной связи через ЦАП.

Полученный выходной сигнал становится входом для SAR, который генерирует результаты в цифровой форме с хорошим уровнем разрешения. При постоянном входном напряжении резистор начинает работать с половиной его полной шкалы. По сути, он устанавливает самый старший бит, MSB в «1», а все остальные в «0».

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной допустимой, выход компаратора будет низким, и это приведет к установке в регистре уровня 0100.Если напряжение выше этого, регистр переместится на 0110 и так далее.

Работа цифрового мультиметра

Блок-схема, приведенная ниже, показывает последовательность операций цифрового мультиметра.

Как показано выше, сбор выборки осуществляется с помощью схемы выборки и хранения. Внутри схемы выборки и хранения присутствует конденсатор, который заряжается, чтобы соответствовать входному аналоговому напряжению, известному как процесс сбора данных.

Когда конденсатор высвобождается из схемы сбора данных, считается, что измеряется напряжение.После этого обычно возникает шум, который отрицательно влияет на точность цифрового мультиметра. Чтобы преодолеть это, мы буферизовали и усреднили образцы для достижения высокой точности и разрешения.

Зная это, вы можете легко использовать цифровой мультиметр для измерения электрических параметров, таких как напряжение переменного и постоянного тока, ток, сопротивление, емкость и т. Д.

Принцип работы цифрового мультиметра

Как показано на блок-схеме, в типичном цифровом мультиметре входной сигнал i.Напряжение переменного или постоянного тока, ток, сопротивление, температура или любой другой параметр преобразуется в напряжение постоянного тока в пределах диапазона АЦП. Затем аналого-цифровой преобразователь преобразует предварительно масштабированное постоянное напряжение в его эквивалентные цифровые числа, которые будут отображаться на дисплее.

Иногда блок цифрового контроллера реализуется с микроконтроллером или микропроцессором для управления потоком информации внутри прибора. Этот блок будет координировать все внутренние функции, а также передачу информации на внешние устройства, такие как принтеры или персональный компьютер.

В случае портативного мультиметра, некоторые или все эти блоки могут быть реализованы в схеме СБИС, в то время как аналого-цифровой преобразователь и драйвер дисплея могут быть в одной ИС.

Цифровой мультиметр в качестве вольтметра, амперметра и цифрового омметра

В цифровой мультиметр мы можем включить множество типов измерителей, таких как омметр, амперметр, вольтметр для измерения электрических параметров. Его блок-схема представлена ​​на рисунке ниже. Давайте посмотрим на его работу и спецификации один за другим.

(i) Цифровой вольтметр (DVM):

Цифровой вольтметр - это основной прибор, используемый для измерения напряжения с помощью аналого-цифрового преобразователя. Основным принципом цифровых мультиметров является аналого-цифровой преобразователь, потому что без него мы не сможем преобразовать аналоговый выходной сигнал в цифровую форму.

На рынке доступно несколько АЦП, но мы в основном используем АЦП флэш-памяти из-за его простоты и максимальной скорости. Давайте посмотрим на его основную работу.

(a) Флэш-аналого-цифровой преобразователь: Он состоит из компараторов, энкодеров и цифровых дисплеев. Компараторы управляются цепью резисторного делителя, кодер преобразует свои входы в соответствующие выходы, которые управляют цифровым дисплеем.

Как показано выше, три резистора номиналом R управляют компараторами C 1 , C 2 , C 3 . Пусть входное напряжение V i = 1V, + V = 4V и компараторы, то есть C 1 , C 2 , C 3 напряжения равны 1V, 2V и 3V соответственно.Если выход C 1 = +1 и C 2 = C 3 = 0, то мы подали 001 в качестве входа в энкодер, который затем преобразует его в 0001.

Этот двоичный выход управляет семеркой. сегментный дисплей, чтобы прочитать на нем 1 В. С помощью этого метода мы считываем напряжения величиной 1 В, 2 В, 3 В, а также добавляем дополнительные компараторы для более точных показаний в соответствии с нашими требованиями.

(ii) Цифровой амперметр (DAM):

Цифровой амперметр использует шунтирующий резистор для создания калиброванного напряжения, пропорционального протекающему току.Как показано на диаграмме, чтобы считать ток, мы должны сначала преобразовать измеряемый ток в напряжение, используя известное сопротивление R K . Создаваемое таким образом напряжение калибруется для считывания входного тока.

(iii) Цифровой омметр (DOM):

Цифровой омметр используется для измерения электрического сопротивления, которое препятствует прохождению тока.

Как показано на схеме, резистивная цепь, состоящая из известного сопротивления R K и неизвестного сопротивления R и , используется для создания напряжения на неизвестном сопротивлении.Напряжение определяется по формуле:

V = V B R u / R K + R u

где V B = напряжение встроенной батареи

После калибровки напряжения измеритель может быть откалиброван в омах.

Что означают символы на цифровом мультиметре?

Некоторые общие символы цифрового мультиметра и их описание приведены в таблице ниже. Эти символы часто встречаются на мультиметре, а его схемы предназначены для обозначения компонентов и справочных значений электрических параметров.

Цифровой мультиметр Части и функции

Цифровой мультиметр разделен на три части:

(i) Дисплей: ЖК-экран в верхней части мультиметра в основном отображает четыре или более цифр, а также показывает отрицательное значение, если нужно. Некоторые из современных мультиметров подсвечивают дисплей для лучшего обзора в условиях низкой освещенности.

(ii) Диск выбора: Позволяет пользователю настроить мультиметр на считывание различных электрических параметров, таких как ток в миллиамперах (мА), напряжение, сопротивление, емкость и т. Д.Вы можете легко повернуть циферблат в любом месте для измерения определенных параметров.

(iii) Порты: Два порта доступны на передней панели каждого мультиметра, за исключением некоторых четырех портов, доступных для измерения тока в мА или А. Мы подключили к этим портам два датчика разного цвета, т.е. красный цвет, а другой черный цвет. Различные порты в мультиметре:

(a) COM : обозначает общий и почти подключен к земле или рассматривается как отрицательное соединение цепи.Обычно мы вставляем датчик черного цвета в COM-порт.

(b) mAVΩ: Этот порт позволяет измерять ток (до 200 мА), напряжение и сопротивление или рассматривать как положительное соединение цепи. Обычно мы вставляем датчик красного цвета в порт mAVΩ.

Выводы цифрового мультиметра:

В коробке цифрового мультиметра мы получили провода разных цветов. Здесь мы собираемся подробно объяснить эти отведения. Провода цифрового мультиметра подразделяются на четыре части:

(i) Красный провод

  1. Подключается к порту напряжения, сопротивления или тока.
  2. Считается положительным соединением цепи

(ii) Черный провод

  1. Подключен к общему порту или порту заземления
  2. Считается отрицательным соединением цепи

(iii) Датчики :

Это ручки, которые используются для удержания наконечника на тестируемом соединении. Доступны различные типы пробников, а именно:

  • Зажимы типа «банан» на «крокодил»: это отличные кабели для подключения к большим проводам или контактам на макетной плате.Подходит для выполнения долгосрочных тестов, когда вам не нужно удерживать датчики на месте, пока вы манипулируете схемой.
  • Банан на крючок IC: крючки IC хорошо работают с меньшими ИС и ножками ИС.
  • Банан для пинцета: Пинцет удобен, если вам нужно протестировать компоненты SMD.
  • Банан для измерительных зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить.

(iv) Наконечник:

Они находятся на концах зондов и в основном служат точкой подключения.

Время измерения:

Профессиональные техники всегда предпочитают те инструменты, время измерения которых играет решающую роль, приводит к хорошим результатам с большей точностью. Измерение времени в основном зависит от следующих факторов:


(i) Время установления:
Когда измеряемое значение подается на вход схемы, требуется определенное время для установления, известное как время установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом.


(ii) Время калибровки АЦП:
В некоторых цифровых мультиметрах необходимо учитывать периодическую калибровку, особенно если измерения выполняются под автоматическим или компьютерным управлением.

(iii) Время переключения: Время переключения - это время, необходимое для установки прибора после переключения входа. Сюда входит время установления после изменения типа измерения, например от напряжения до сопротивления и т. д.


(iv) Время автоматического обнуления:
Для обеспечения точности необходимо обнулить счетчик при выборе автоматического выбора диапазона или при изменении диапазона.


(v) Время измерения сигнала:
Это основное время, необходимое для проведения самого измерения. При измерениях переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.



Цифровой мультиметр Точность:

Цифровой мультиметр - идеальный выбор для каждого профессионального техника из-за его лучшей точности.Это величина, на которую отображаемое показание может отличаться от фактического ввода. Цифровой мультиметр обычно определяет точность как процент от показания плюс процент от полной шкалы. Точность зависит от технических характеристик прибора и варьируется от производителя к производителю. Погрешность мультиметра может быть выражена несколькими способами:

  1. Точность цифрового мультиметра = ± (промилле показаний + промилле диапазона)
  2. Погрешность цифрового мультиметра = (% показаний) + (% диапазона)
  3. Погрешность цифрового мультиметра = (% показаний) + смещение

Примечание: здесь ppm означает доли на миллион.


Факторы, влияющие на точность мультиметра:


(i) Температура:
В значительной степени температура может влиять на точность цифровых мультиметров. Сегодня многие мультиметры имеют встроенную функцию измерения температуры, которая устраняет необходимость в каких-либо внешних устройствах. Вы можете выразить их как ± (ppm показания + ppm диапазона) / ° C.


(ii) Разрешение:
Разрешение прямо пропорционально точности. Если вам нужна точность, вы также должны позаботиться о разрешении.Разрешение цифрового мультиметра выражается в количестве отображаемых цифр. Обычно это будет число, состоящее из полутора целых чисел, т.е. 3 ½ цифр и т. Д. По соглашению, половина цифры может отображать либо ноль, либо 1.


Примечание: разные мультиметры от разных производителей могут работать по-разному. . Всегда рекомендуется обращаться к инструкциям производителя, чтобы понять, как работает конкретный цифровой мультиметр.

DMM Меры предосторожности:

Перед использованием мультиметров необходимо соблюдать некоторые меры безопасности. Здесь мы собираемся объяснить вам некоторую информацию о безопасности цифрового мультиметра.

  1. Если измерительные провода цифрового мультиметра повреждены, никогда не используйте прибор.
  2. Всегда следит за тем, чтобы измерительные провода и шкала находились в правильном положении для желаемого измерения.
  3. Когда измерительный провод подключен к входному разъему 10 A или 300 мА, никогда не прикасайтесь щупами к источнику напряжения.
  4. При подаче питания никогда не измеряйте сопротивление в цепи.
  5. При проведении измерений всегда держите пальцы за защитными кожухами на измерительных щупах.
  6. Во избежание повреждений или травм никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт.
  7. Замените батарею как можно скорее, чтобы избежать ошибочных показаний, которые могут привести к поражению электрическим током или травмам.
  8. Будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение).Такое напряжение создает опасность поражения электрическим током.

Есть вопросы по цифровому мультиметру ? Спрашивайте в комментариях.

Знакомство с принципами работы цифрового мультиметра DMM »Электроника

Понимание того, как работает цифровой мультиметр, поможет вам максимально использовать его преимущества и свести к минимуму влияние его недостатков.


Учебное пособие по мультиметру Включает в себя:
Основные сведения о тестере Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Использование цифрового мультиметра помогает понять, как работает измерительный прибор.Таким образом, можно наилучшим образом использовать его - понимание того, как работает цифровой мультиметр, позволяет выбрать наилучшие настройки и т. Д.

Ввиду использования цифровой технологии, а не аналоговых циферблатов, цифровой мультиметр работает совсем иначе, чем старые аналоговые мультиметры. Цифровые мультиметры используют технологию аналого-цифрового преобразователя, а также они могут предоставить гораздо больше возможностей измерения, потому что добавление дополнительных измерений в базовую ИС не приводит к значительному увеличению стоимости.

Основными измерениями, выполняемыми любым мультиметром, являются амперы, вольт и ом (сопротивление), и многие цифровые мультиметры обеспечивают множество других измерений, включая емкость, напряжение транзистора, зуммер проверки целостности цепи, температуру и т. Д. В зависимости от конкретного измерительного прибора.

Стандартный недорогой цифровой мультиметр

Принцип работы цифрового мультиметра

При рассмотрении того, как работает цифровой мультиметр, необходимо понимать основные технологии, которые обычно используются.

Для цифрового мультиметра одним из ключевых процессов является аналого-цифровое преобразование.

Существует множество форм аналого-цифрового преобразователя, АЦП. Однако тот, который наиболее широко используется в цифровых мультиметрах, известен как регистр последовательного приближения или SAR.

Некоторые АЦП последовательного приближения могут иметь уровень разрешения только 12 бит, но те, которые используются в испытательном оборудовании, включая цифровые мультиметры, обычно имеют 16 бит или, возможно, более, в зависимости от приложения.

Обычно для цифровых мультиметров обычно используются уровни разрешения 16 бит со скоростью 100 тыс. Выборок в секунду. Этих уровней скорости более чем достаточно для большинства приложений цифрового мультиметра, где обычно не требуются высокие уровни скорости. Обычно для большинства стендовых или обычных испытательных приборов измерения необходимо проводить с максимальной скоростью несколько секунд, возможно, десять в секунду.


АЦП с регистром последовательного приближения, используемый в большинстве цифровых мультиметров

Как следует из названия, АЦП с регистром последовательного приближения работает путем последовательного поиска значения входящего напряжения.

Первая стадия процесса заключается в том, что схема выборки и удержания измеряет напряжение на входе цифрового мультиметра, а затем поддерживает его на постоянном уровне.

При постоянном входном напряжении регистр начинается с половины значения полной шкалы. Обычно для этого требуется самый старший бит, MSB установлен в «1», а все остальные - в «0».Предполагая, что входное напряжение может быть где угодно в диапазоне, средний диапазон означает, что АЦП установлен в середине диапазона, и это обеспечивает более быстрое время установления. Поскольку он должен перемещаться только на максимум полной шкалы, а не на 100%.

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной допустимой, выход компаратора будет низким, и это приведет к тому, что регистр выйдет на уровень 0100. Если напряжение выше этого, регистр переместится на 0110 и и так далее, пока не найдет ближайшее значение.

Видно, что преобразователям SAR требуется один аппроксимирующий цикл для каждого выходного бита, то есть n-битный АЦП потребует n циклов.

Работа цифрового мультиметра

Хотя аналого-цифровой преобразователь является ключевым элементом в измерительном приборе, чтобы полностью понять, как работает цифровой мультиметр, необходимо рассмотреть некоторые другие функции, связанные с аналого-цифровым преобразователем, АЦП.

Хотя АЦП будет снимать очень много отсчетов, цифровой мультиметр в целом не будет отображать или возвращать все отсчеты.Вместо этого образцы буферизируются и «усредняются» для достижения высокой точности и разрешения.

Буферизация и «усреднение» преодолеют влияние небольших изменений, таких как шум и т. Д., Шум, создаваемый первыми аналоговыми каскадами цифрового мультиметра, является важным фактором, который необходимо преодолеть для достижения максимальной точности.


Блок-схема работы цифрового мультиметра

Основное выполняемое измерение - это измерение напряжения - аналого-цифровой преобразователь преобразует аналоговое напряжение в цифровой формат, чтобы его можно было обработать схемой обработки.

Для измерения больших напряжений на входе АЦП могут быть выполнены схемы с делителями потенциала. Это может привести к тому, что входное напряжение попадет в диапазон АЦП.

Аналогичным образом можно измерить ток, контролируя напряжение на известном резисторе.

Таким образом, цифровой мультиметр использует методы измерения, очень похожие на методы измерения аналогового измерителя, где использовались последовательные резисторы и параллельные шунты.

Для измерения сопротивления требуется немного другой подход, часто измерение напряжения на резисторе через известное сопротивление от стабилизированного напряжения в измерителе.

Еще одним элементом цифрового мультиметра является дисплей. Вместо аналогового панельного измерителя в цифровых мультиметрах используется числовой дисплей. Обычно это жидкокристаллический дисплей, поэтому будьте осторожны, используя его на улице, если становится холодно, поскольку жидкокристаллические дисплеи не работают при температуре ниже 0 ° C.

Обычно дисплеи относительно большие, и на них можно легко увидеть все цифры. В темноте цифры могут быть труднее различимы, но некоторые цифровые мультиметры имеют подсветку, обеспечивающую дополнительный свет в этих обстоятельствах.

Время измерения

Одна из ключевых областей понимания того, как работает цифровой мультиметр, связана со временем измерения. Помимо базовых измерений, требуется ряд других функций, и все они занимают немного времени. Соответственно, время измерения цифрового мультиметра, DMM, не всегда может показаться простым.

Всегда лучше давать цифровому мультиметру время для стабилизации, хотя в большинстве случаев скорость, с которой проводятся измерения, очень высока и не беспокоит пользователя, выполняющего ручную работу.Если используются цифровые мультиметры с компьютерным управлением, для этого может потребоваться немного дополнительного времени в программе. Эти автоматизированные цифровые мультиметры, как правило, находятся в коробках настольного типа, а не в ручных ручных.

Общее время измерения для цифрового мультиметра состоит из нескольких этапов, на которых выполняются различные действия:

  • Время переключения: Время переключения - это время, необходимое для установки прибора после переключения входа.Сюда входит время установления после изменения типа измерения, например от напряжения к сопротивлению и т. д. Оно также включает время установления после изменения диапазона. Если включен автоматический выбор диапазона, измерителю необходимо будет выполнить настройку, если потребуется изменение диапазона.

  • Время установления: После того, как измеряемое значение было применено к входу, потребуется определенное время для его установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом или, как правило, для стабилизации схемы и прибора.

    Часто можно увидеть, как счетчик вернется к окончательному показанию. В этом нет ничего необычного, и необходимо дать счетчику время для стабилизации и снятия устойчивых показаний.

  • Время измерения сигнала: Это основное время, необходимое для выполнения самого измерения. При измерениях переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.Например, для минимальной частоты 50 Гц требуется апертура, равная четырехкратному времени периода, т.е. 80 мс для сигнала 50 Гц или 67 мс для сигнала 60 Гц и т. Д.

  • Время автоматического обнуления: Некоторые цифровые измерители, обычно цифровые мультиметры более высокого уровня, имеют возможность, известную как автоматическое определение диапазона. При использовании в этом режиме необходимо только выбрать тип выполняемого измерения: ампер постоянного тока, ампер переменного тока; Напряжение постоянного тока; Напряжение переменного тока и т. Д. Помимо этого, измеритель сам установит диапазон в соответствии с входным напряжением.

    Когда выбран автоматический выбор диапазона или внесены изменения в диапазон, необходимо обнулить счетчик для обеспечения точности. После выбора правильного диапазона автоматическое обнуление является производительностью для этого диапазона. Хотя обычно он довольно короткий, в некоторых случаях его можно заметить.

  • Время калибровки АЦП: В некоторых цифровых мультиметрах калибровка выполняется периодически. Это необходимо учитывать, особенно если измерения проводятся в автоматическом или компьютерном режиме.

Принцип работы цифрового мультиметра относительно прост, но можно понять, что измерение различных форм сигналов или прерывистых напряжений может дать необычные результаты. Также важно выбрать правильную настройку времени, в течение которого можно проводить измерения. Понимание того, как работает цифровой мультиметр, позволяет принимать более обоснованные решения, подобные этим и другим, при использовании цифрового мультиметра.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .

Начало работы с мультиметром

Мультиметры - идеальный инструмент для поиска и устранения неисправностей в электрических цепях, от промышленных до бытовых устройств. Существуют сотни различных типов мультиметров с разными возможностями и ценами, однако основы их использования должны быть одинаковыми. Мультиметры измеряют напряжение, ток и сопротивление по аналоговым или цифровым схемам.Самым распространенным измерителем является цифровой мультиметр (DMM) .

Функции мультиметра

Базовые измерители обычно имеют три порта для измерения следующего:
1. COM
2. Вольт / Ом
3. Ампер.

Некоторые цифровые мультиметры имеют только один порт для усилителя, в то время как некоторые имеют порты миллиампер и усилители (показано ниже). Порт миллиампер используется для измерения токов менее 300 мА (типично) для более точного считывания.


Поворотный переключатель, показанный здесь выше, используется для выбора типа измерения, которое вы хотите выполнить.
  • Знак «V» с волнистой линией над ним предназначен для измерения напряжения переменного тока.
  • Знак «V» с пунктирными и сплошными линиями над ним предназначен для измерения постоянного напряжения.
  • Знак «мВ» с пунктирной и сплошной линиями над ним предназначен для измерения милливольт постоянного тока.
  • Положение «Ω» предназначено для измерения сопротивления.
  • На следующей позиции отображается символ «диод». Эта позиция позволяет нам протестировать диодов .
  • Положение «мА / А» предназначено для измерения в миллиамперах и амперах.
  • Последняя позиция, «мкА», предназначена для измерения микроампер.

Выполнение простых измерений

Лучший способ понять, как пользоваться цифровым мультиметром, - это провести несколько простых измерений.

Проверка напряжения постоянного / переменного тока: аккумулятор

1. Подключите черный разъем к порту COM на мультиметре, а красный разъем - к порту напряжения (часто обозначается как VΩmA).
2. Установите шкалу измерителя на постоянное напряжение (обозначается буквой В).
3. Поместите красный датчик в положение «+», а черный датчик - в положение «-» на батарее.

Ваш измеритель должен отображать напряжение постоянного тока. Вы можете выполнить те же действия, чтобы измерить напряжение переменного тока, сопротивление и целостность цепи. Просто убедитесь, что шкала установлена ​​правильно, чтобы измерить соответствующие единицы (например, напряжение переменного тока, напряжение постоянного тока, Ом, диод и т. Д.).

Примечание. При измерении сопротивления обычно требуется измерять компонент вне цепи, как показано ниже, а не в цепи. Проведение внутрисхемных измерений может привести к неточности из-за сопротивления соседних компонентов.


Измерение сопротивления
Измерение непрерывности
Тест батареи

Измерение тока

Измерение тока немного отличается от простого размещения щупа на контакте с напряжением. Сначала вставьте красный разъем в порт усилителя (обычно обозначается буквой A).

Для измерения тока необходимо замкнуть измеритель в цепь, как показано на изображении ниже. Цепь размыкается, и зонды вставляются в замкнутую цепь, так что ток проходит через счетчик, замыкая контур.Другой и, возможно, более точный метод заключается в измерении напряжения на резисторе и использовании закона Ома (V = IR) для расчета тока.


Схема измерения тока

Характеристики и типы мультиметра

Существует два основных типа мультиметров - аналоговый и цифровой.

Аналоговые мультиметры все еще широко используются и стоят примерно так же, как цифровой мультиметр (DMM), но не обеспечивают такой же точности, как DMM.Аналоговые измерители полезны для отображения показаний в реальном времени с падениями напряжения и тока, когда необходимо постоянно наблюдать за эффектами регулировки частей схемы, таких как нагрузка. Отличительной особенностью аналоговых счетчиков является дисплей с подпружиненным стрелочным указателем, который опирается на проволочную катушку, окруженную магнитом. При протекании тока он создает силу, которая толкает магнит, чтобы скрутить катушку, вызывая ее вращение.

Цифровые мультиметры используются чаще из-за их точности и простоты использования.В отличие от аналоговых измерителей, цифровые мультиметры не имеют сопротивления внутри, что обеспечивает точные показания. Он также не ограничен размером считывающего циферблата. Цифровые мультиметры легко калибруются и имеют автоматическую регулировку диапазона.


Velleman AVM460 Аналоговый мультиметр
Другие общие функции цифрового мультиметра:
  • Автоматический выбор диапазона для выбора конкретного диапазона для тестируемого количества
  • Выполните выборку и удерживайте, чтобы отобразить самые последние показания после того, как измеритель отключен от тестируемой цепи
  • Испытания с ограничением тока на падение напряжения на полупроводниковых переходах для проверки диодов и транзисторов
  • Отображение тестируемого количества в виде гистограммы, которая упрощает тестирование по принципу «годен / не годен», а также позволяет определять быстро меняющиеся тенденции
  • Осциллограф с низкой полосой пропускания Функциональность
  • Тестеры автомобильных цепей
  • Простой сбор данных для записи максимальных и минимальных показаний за определенный период или для отбора проб через фиксированные интервалы
  • Интеграция с пинцетом для использования с технологией SMD
  • Комбинированный измеритель LCR для малогабаритных компонентов SMD и сквозных отверстий
Цифровые мультиметры также могут быть напрямую подключены к компьютеру с помощью каналов IrDA , RS-232 соединений, USB или инструментальной шины, такой как IEEE-488 .Интерфейс позволяет компьютеру записывать измерения по мере их выполнения.

На что обращать внимание на базовый мультиметр?

• Проверка целостности цепи с помощью пьезозуммера
• Проверка сопротивления от 10 Ом (или ниже) до 1 МОм (или выше)
• Проверка постоянного напряжения от 100 мВ (или ниже) до 50 В
• Проверка напряжения переменного тока от 1 В и до 400 В (или 200 В в США / Канаде / Японии)

Если вы планируете достаточно продвинуться в области электроники и хотите измерить счетчик, который
скоро не перерастет, вот несколько других функций, которые вы захотите найти в счетчике:

  • Автоотключение: продлевает срок службы батарей
  • Испытание постоянного и переменного тока, от 10 мА до 10 А для некоторых моделей
  • Kick Stand: удерживает прибор в вертикальном положении и освобождает руки от работы на рабочих поверхностях
  • Кнопка удержания: сохраняет значение, отображаемое на дисплее, так что вы можете зондировать, не глядя на счетчик
  • Обычная батарея: 9V или AA , в карманных счетчиках используются трудно заменяемые монетные элементы

Velleman DVM810 Mini 3-1 / 2 Цифровой мультиметр

Безопасность прежде всего: общие ошибки при использовании мультиметра

Помните, что вы имеете дело с электричеством, поэтому важно соблюдать осторожность при использовании мультиметра.Некоторые из наиболее распространенных ошибок, которые совершают люди, включают:
  • Не забывая переключать измерительные провода (гнезда) при переключении между измерением тока и проверкой напряжения / сопротивления
  • Превышение максимального значения счетчика
  • Функциональный переключатель находится в неправильном положении при попытке измерения
  • Использование метра в зоне, превышающей указанный рейтинг
  • Во избежание ложных показаний, которые могут привести к поражению электрическим током или травмам, заменяйте батарею, как только загорится индикатор
    .Кроме того, при проведении измерений держите пальцы за защитными кожухами на щупах.
  • Некоторые простые ошибки могут стать причиной серьезных травм и даже смерти. Обязательно всегда проверяйте провода и убедитесь, что шкала находится в правильном положении
    , и никогда не используйте измеритель, если провода были повреждены.
  • Никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт, и будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока
    среднеквадратического значения, поскольку они могут представлять опасность поражения электрическим током.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
