Как правильно пользоваться мультиметром, чтобы он не превратился в кучку хлама

Вот и настал тот момент, когда вы решили приобрести свой первый мультиметр. Возможно, Вы будете постигать азы радиоэлектроники, а может быть, планируете использовать прибор раз в полгода для мелкого ремонта бытовой техники. В любом случае необходимо четко помнить и соблюдать элементарные правила использования.

Итак, давайте узнаем, как пользоваться измерительным прибором, чтобы он не превратился в кучку хлама в первый же день использования. Существует всего несколько основных правил, соблюдение которых поможет сохранить прибор, технику, которую вы будете ремонтировать и домашнюю электросеть.

Правильное использование — залог долгой и надежной работы

Итак, не будем затягивать со вступлением и перейдем непосредственно к правилам.

На корпусе находится от 2 до 4 гнезд, каждое из которых предназначено для конкретных типов измерений. Всегда учитывайте это и обращайте внимание на знаки, которыми подписаны гнезда, чтобы не допустить досадной ошибки при подключении щупов.

При измерении неизвестной величины, всегда выставляйте максимальный диапазон измерения, разные мультиметры имеют отличные пределы. То есть, если вы решили измерить неизвестное напряжение, всегда выбирайте максимальный диапазон, например, до 1000 вольт. Это утверждение справедливо как для переменного, так и для постоянного напряжения.

Такое же правило применяется и для измерения силы тока. Если сила тока неизвестная, лучше выбрать режим измерения до 10 ампер. Вспоминайте правило №1 — для измерения тока высокой силы нужно подключить второй щуп в гнездо «10 ампер». Если измеряемая сила тока меньше, можно переключиться в режим измерения меньшего тока.

Важно помнить, что при измерении тока и напряжения конфигурация включения в сеть будет разной. При измерении напряжения мультиметры включаются в сеть параллельно. При измерении силы тока прибор включается последовательно после участка цепи, который необходимо измерить.

При измерении сопротивления необязательно выбирать максимальный предел, но никогда не стоит измерять сопротивление элемента цепи, который находится под напряжением. Собственно, не стоит также прозванивать участок цепи под напряжением.

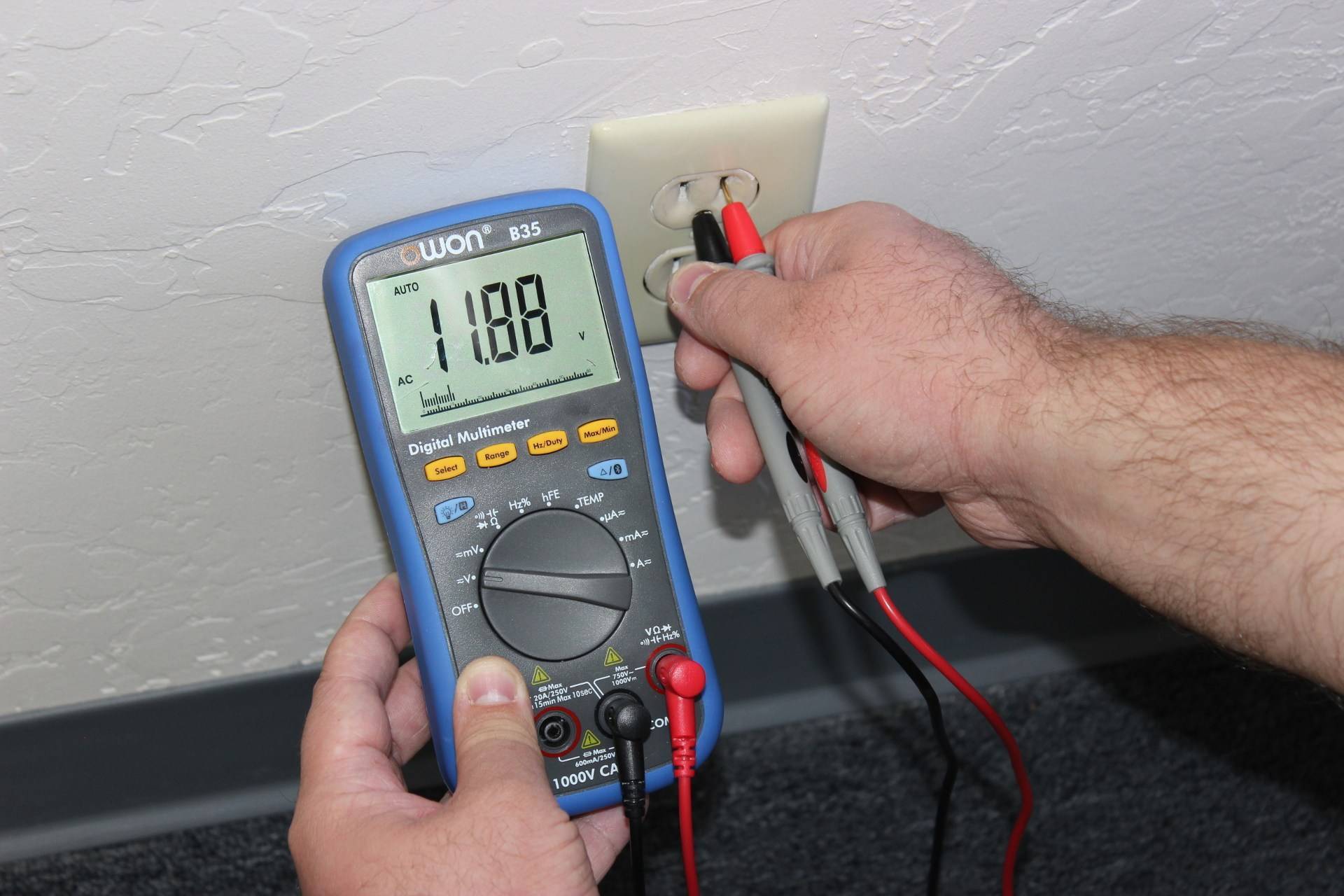

Никогда не вставляйте щупы в розетку с целью измерить переменный или постоянный ток! Это довольно распространенная ошибка у новичков, которая обычно ни к чему хорошему не приводит. В лучшем случае у вас в помещении просто выбьет пробки. В худшем случае может возникнуть пожар. А почему так? Все очень просто — измеряя силу тока мультиметром в розетке, вы просто создаете короткое замыкание.

Никогда не измеряйте емкость подключенного или заряженного конденсатора. Перед тем как приступать к измерениям — разрядите конденсатор.

Ну вот собственно и все основные рекомендации. Так же не рекомендуется ронять прибор. Надеемся не нужно объяснять почему. В остальном, несоблюдение элементарных вышеперечисленных правил приводит к различного рода поломкам. При неправильном измерении повреждаются не только мультиметры, но и есть риск нанести вред своему здоровью и имуществу.

Соблюдайте правила безопасности и ваш мультиметр прослужит вам долго.

Лучше не проверять, что будет, при неправильном изменении определенной величины, так как это может привести к весьма неприятным последствиям. Так что соблюдайте элементарные правила и изучение радиоэлектроники будет приносить вам только удовольствие и радость.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Как пользоваться мультиметром?

Цифровой мультиметр, часто в просторечии именуемый тестером, – устройство, которое полезно иметь в каждом доме. Он пригодится для проверки батареек, автомобильных аккумуляторов, ламп накаливания, при ремонте, замене проводки и просто необходим как начинающим, так и продвинутым любителям электроники. Но для безопасной работы и получения адекватных результатов измерений следует изучить, как пользоваться мультиметром.

Содержание статьи

• Разновидности мультиметров
• Что нужно знать перед проведением измерений?
• Измерение напряжения
• Измерение силы тока
• Измерение сопротивлений

Разновидности мультиметров

Мультиметр – прибор, предназначенный для определения численных значений различных электрических параметров. Функции даже самого простого устройства включают измерение постоянных и переменных напряжений, силы постоянного тока, активных сопротивлений. Кроме того, могут присутствовать режимы проверки транзисторов, диодов, измерения температуры, емкости, частоты, силы переменного тока. Некоторые профессиональные мультиметры имеют возможности непрерывной регистрации данных в реальном времени и экспорта их для последующей обработки на компьютере, фиксации минимальных, максимальных и средних значений параметра, инструменты обеспечения точности определения величин и ряд других дополнительных опций.

Набор функций прибора, диапазон измеряемых параметров и точность – основные характеристики, от которых зависит его стоимость. Поэтому тем, кто не имеет опыта использования электроизмерительного оборудования, лучше для начала приобрести самый простой и недорогой мультиметр. В бытовых целях достаточно опций измерения напряжения, сопротивления, постоянного тока, желательно наличие функции определения целостности цепи («прозвонки»), действующего значения переменного тока.

к содержанию ↑

Что нужно знать перед проведением измерений?

Купив мультиметр, не следует сразу пытаться определить им напряжение в розетке: это может быть опасно для жизни. Прежде чем начинать работать с прибором, необходимо разобраться с назначением разъемов и органов управления им, а также изучить основные правила, выполнение которых позволит избежать поражения электрическим током, выхода из строя оборудования и погрешностей результатов из-за неправильного подключения измерителя.

Устройство прибора

Рассмотрим назначение основных элементов на примере одного из самых простых и доступных мультиметров DT-838, представленного на рисунке. Его лицевая панель содержит цифровой жидкокристаллический индикатор, разъемы для подключения щупов, переключатель режимов. Поворотом последнего элемента в положение, на которое указывает метка, выбирается контролируемая величина и верхний предел ее измерения. Для удобства пользования режимы, соответствующие однородным параметрам, расположены рядом, их подписи объединены в группы и отделены линиями.

Реклама

Обозначения на лицевых панелях мультиметров других моделей могут несколько отличаться, поэтому необходимо изучить основные из них.

• АС или ~ – характеристики переменного тока;
• DС или ⎓ – характеристики постоянного тока;
• V – напряжение в Вольтах;
• A – сила тока в Амперах;
• Ω или Ohm – сопротивление в Омах;
• F или С – емкость в Фарадах;
• Hz – частота в Герцах;
• L – индуктивность в Генри;
• μ, m, k, M – приставки, обозначающие кратные величины (соответственно микро – 10^-6, мили – 10^-3, кило – 10³, мега – 10⁶).

Примеры расшифровки обозначений: ACV – напряжение переменного тока в Вольтах, ⎓ mA – сила постоянного тока в милиамперах, Ω 2k – режим измерения сопротивлений величиной до 2000 Ом.

Существуют также мультиметры с автоматическим выбором предела измерений, для которых достаточно установить переключатель в положение, соответствующее типу контролируемой величины.

Разъемы щупов вставляются в гнезда, расположенные справа в нижней части передней панели. Одно из них, возле которого нанесена надпись «COM», используется в любом режиме работы, к нему подсоединяется щуп черного цвета. Верхний контакт задействуется только при измерении больших величин постоянного тока. Более подробно назначение гнезд показано на картинке. Кроме того, под поворотным переключателем расположен разъем подключения транзисторов для определения коэффициента усиления по току (режим hFE).

Правила работы с мультиметром

• В процессе использования прибора нельзя прикасаться к оголенным участкам щупов, при измерении тока и напряжения это может нанести вред здоровью. При проверке больших сопротивлений из-за того, что данный показатель для тела человека относительно невысок, возможно возникновение существенной погрешности.
• Требуется всегда следить, чтобы щупы прибора были вставлены в гнезда, предназначенные для проводимого типа измерений, а также за положением переключателя режимов. Необходимо обращать внимание на предупреждающие надписи около разъемов прибора и не допускать превышения указанных значений тока, напряжения и продолжительности работы.
• Нужно контролировать уровень заряда батареи прибора, поскольку его низкое значение может негативно сказаться на точности измерений. В некоторых моделях мультиметров для этой цели присутствует специальный индикатор. После завершения работы следует переводить переключатель в положение выключения прибора (Off) или нажимать соответствующую кнопку на корпусе, чтобы предотвратить преждевременную разрядку элемента питания.
• Если значение определяемой величины напряжения и тока неизвестно даже приблизительно, стоит устанавливать максимально возможный предел ее измерения. После предварительной оценки можно перевести переключатель в режим с наиболее близким к полученному верхним значением параметра, поскольку в этом случае результат будет точнее.
• При неумелом использовании щупов прибора в действующем устройстве вероятно касание ими сразу нескольких точек электрической схемы, что может повлечь короткое замыкание. Поэтому желательно надеть на токопроводящие жала отрезки трубок из изолирующего материала, оставив свободными только самые кончики.

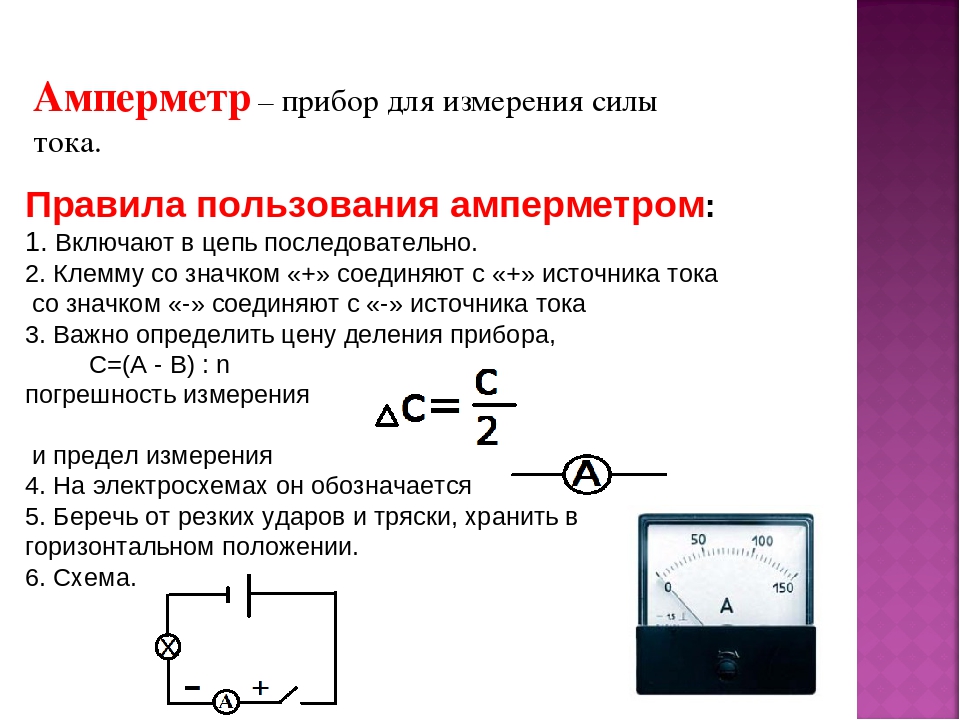

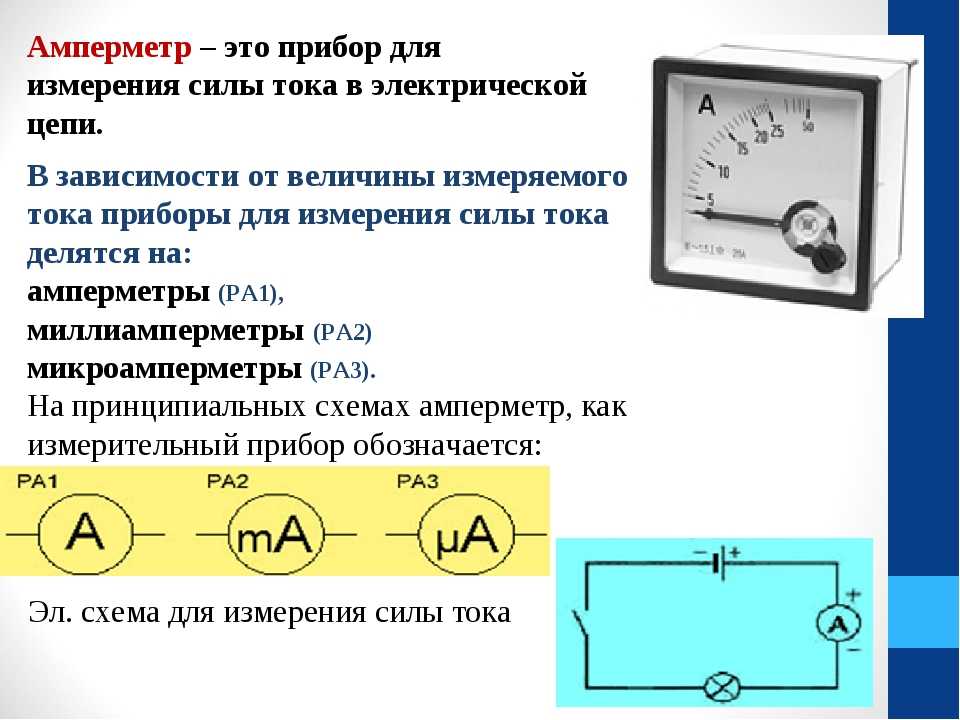

• Необходимо знать, как правильно пользоваться мультиметром при определении различных электрических величин. Измеритель силы тока (амперметр) подсоединяется последовательно в разрыв цепи, напряжения (вольтметр) и сопротивления (омметр) – параллельно нагрузке – как на рисунке. В последнем случае требуется отключение источника питания.

к содержанию ↑

Измерение напряжения

Данный режим не требует выполнения каких-либо переключений в цепи, поэтому наиболее просто реализуем. Для начала нужно определить вид измеряемого напряжения и его приблизительное значение. Например, если проверяется батарейка, на корпусе которой указано значение 9В, то переключатель мультиметра DT-838 необходимо перевести в положение DCV 20. При определении напряжения в розетке бытовой электросети, действующее значение которого должно быть 220 В, выбирается режим ACV 750. Черный щуп прибора следует вставить в гнездо «COM», красный – в «VΩmA». Затем нужно коснуться токопроводящими жалами клемм элемента, подсоединяя прибор параллельно, и посмотреть показания на дисплее. Еще раз следует напомнить, что необходимо строго соблюдать правила безопасности, особенно при работе с оборудованием, находящимся под высоким напряжением.

Особенности функционирования мультиметра в режиме вольтметра:

1. Идеальный вольтметр должен обладать входным сопротивлением, стремящимся к бесконечности, что практически недостижимо. Поэтому прибор способен вносить незначительную погрешность, которой в большинстве случаев можно пренебречь.
2. Если попробовать измерить постоянное напряжение мультиметром с установленным режимом переменного, он покажет значение 0. В противном случае возможен выход прибора из строя.
3. При несоблюдении полярности в процессе определения постоянного напряжения на индикаторе появится знак «–».

к содержанию ↑

Измерение силы тока

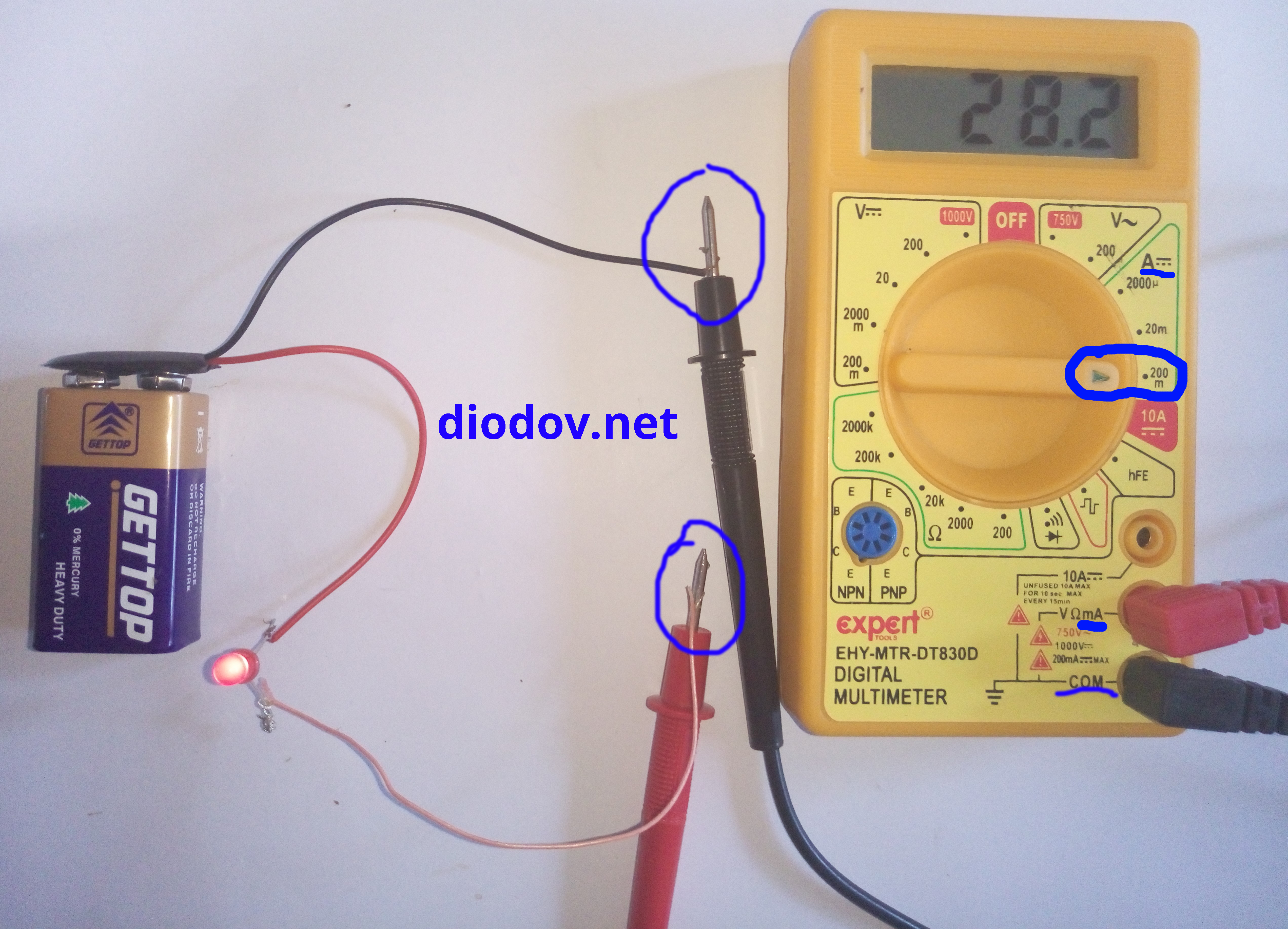

Мультиметр DT-838 позволяет оценить только силу постоянного тока. Прежде всего нужно правильно установить щупы: при измерении величины до 200 мА красный разъем вставляется в гнездо «VΩmA», от 200 мА до 10 А – в «10A». И обязательно необходимо повернуть переключатель в такое положение, чтобы предел был больше предполагаемого значения тока. Для работы в режиме амперметра стоит разъединить цепь и подключить устройство последовательно.

Также следует учитывать следующие особенности мультиметра в качестве измерителя тока:

1. При попытке измерить в режиме до 200 мА большее значение тока сработает защита в виде плавкого предохранителя. После этого его придется заменить. Вход «10A» не имеет защиты, о чем предупреждает надпись «unfused» рядом с ним. Также не стоит проводить измерение в данном режиме более 15 секунд.
2. Существуют мультиметры, позволяющие определять значение переменного тока без разрыва цепи благодаря оснащению специальными токоизмерительными клещами – как на фото.

3. Идеальный амперметр должен иметь сопротивление, равное нулю. Поэтому, как и в случае с вольтметром, возможно возникновение погрешности, обусловленной наличием прибора в цепи.
4. Если подключить мультиметр в качестве измерителя тока параллельно, он может выйти из строя.

к содержанию ↑

Измерение сопротивлений

В режиме омметра можно определить активное сопротивление элемента, отключив его от цепи и подсоединив устройство параллельно. В отличие от ранее рассмотренных случаев, превышение измеряемой величиной выбранного предела не повлечет неисправности прибора.

При использовании мультиметра в режиме омметра необходимо обратить внимание на следующее:

1. В случае определения малых величин сопротивления щупы могут вносить погрешность.
2. Если подключить устройство к нагрузке, соединенной с источником, оно способно выйти из строя.
3. При превышении предела измерения на экране появится значение «1», при замыкании щупов друг с другом прибор должен показывать значение, близкое к нулю.

Измерение напряжений, токов, сопротивлений – наиболее часто используемые функции мультиметра. Еще одной очень полезной опцией является проверка целостности проводов и других элементов цепи. Для этого прибор нужно подключить так же, как в режиме омметра. При отсутствии разрыва тестируемого проводника раздастся звуковой сигнал.

Чтобы определить температуру мультиметром, следует подключить чувствительный элемент – термопару – к гнездам «VΩmA» и «COM» (некоторые модели имеют отдельный разъем), поместить ее на контролируемый объект, а затем считать показания с индикатора. Подробнее об этом можно узнать, посмотрев видео:

Недорогие цифровые мультиметры используются только в целях поиска неисправностей оборудования и непригодны для многих профессиональных работ, например тарировки датчиков и других средств измерений, поскольку имеют большую для этих целей погрешность. Но, освоив принципы пользования самым простым прибором, по мере приобретения знаний в области электротехники и электроники можно переходить к применению устройств с расширенным набором функций, большей точностью и надежностью.

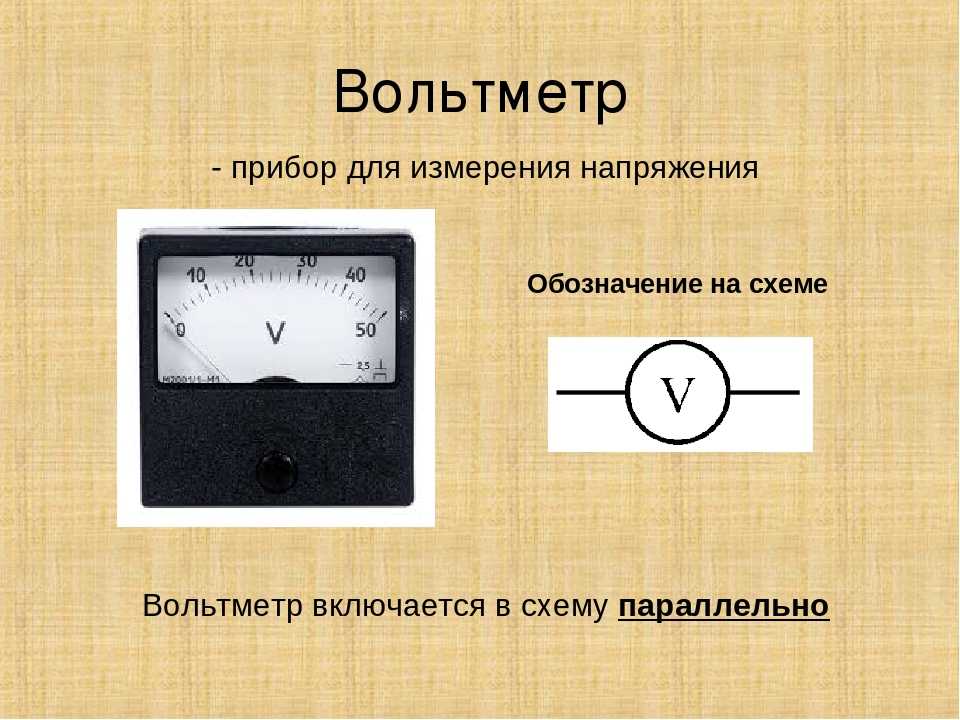

Как пользоваться вольтметром

Вольтметр измеряет величину напряжения, проходящего между двумя точками. Он делает это путем измерения разницы между положительным входным напряжением и отрицательным входным напряжением. Вольтметр обычно используется для проверки мощности в электрических цепях.

Вольтметр состоит из трех частей, о которых вам необходимо знать, прежде чем вы сможете им пользоваться:

Реклама

• Положительная входная клемма (обычно красная)
• Отрицательная входная клемма (обычно черная)
• Дисплей, на котором вы увидите результаты измерения. Если ваш измеритель аналоговый, вам придется считывать результаты с весов. Если он цифровой, результаты будут отображаться в виде показаний на ЖК-экране или светодиодном экране [источник: Mastascusa].

Прежде чем использовать вольтметр, вы должны определить, является ли измеряемый ток постоянным (текущим в одном направлении) или переменным током (текущим туда и обратно). Убедитесь, что вы используете вольтметр, совместимый с типом измеряемого тока, или что ваш вольтметр настроен на соответствующую настройку. Поверните циферблат, чтобы выбрать диапазон измеряемого напряжения [источник: Doctronics]. Теперь вы готовы использовать вольтметр:

1. Подсоедините положительную входную клемму к положительному концу цепи (или тому, напряжение которого вы хотите измерить).
2. Подсоедините провод отрицательной входной клеммы к отрицательному концу цепи (или тому, напряжение которого вы хотите измерить).

Вольтметр включится и измерит разницу между напряжением в первой точке и напряжением во второй точке, сообщив вам, какое напряжение проходит между двумя точками [источник: Mastascusa].

Реклама

Первоначально опубликовано: 19 мая 2011 г.

Часто задаваемые вопросы по вольтметру

Как работает вольтметр?

Вольтметр измеряет величину напряжения, проходящего между двумя точками. Он делает это путем измерения разницы между положительным входным напряжением и отрицательным входным напряжением.

Как проверить напряжение вольтметром?

Чтобы использовать вольтметр, сначала подсоедините положительный входной контакт к положительному концу цепи. Затем подключите отрицательный входной контакт к отрицательному концу цепи. Вольтметр включится и произведет измерение автоматически.

Как считывать показания вольтметра?

Цифровой вольтметр покажет точное значение напряжения в точных цифрах. Аналоговый вольтметр будет использовать стрелку, чтобы указать напряжение на шкале.

Для чего используется вольтметр?

Вольтметр измеряет величину напряжения, проходящего между двумя точками.

В чем разница между вольтметром и мультиметром?

В то время как вольтметр может измерять напряжение, которое проходит между двумя точками, мультиметр может измерять это и многое другое. Мультиметры могут измерять омы, амперы, сопротивление и силу тока.

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

HowStuffWorks.com Contributors «Как пользоваться вольтметром» 19 мая 2011 г.
HowStuffWorks.com.

14 июня 2023 г.

Citation

Как пользоваться вольтметром на 12-вольтовом

••• AndreyPopov/iStock/GettyImages

Обновлено 20 мая 2018 г.

Автор Chris Deziel

12-вольтовая батарея чаще всего встречается на мотоциклах и садовом электрическом оборудовании, поэтому, если вы собираетесь использовать вольтметр в любой 12-вольтовой системе или источнике питания, это наиболее вероятный кандидат. Хотя вы можете использовать для этого специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром. Измерение напряжения является лишь одной из его функций. Другие измеряют сопротивление и ток, поэтому вам нужно выбрать соответствующую функцию на циферблате, а также соответствующую шкалу. Кроме того, вам необходимо соблюдать несколько простых мер предосторожности, главные из которых — носить защитные очки и избегать измерения напряжения на аккумуляторе, который был полностью заряжен менее чем за час до проведения измерения.

Настройка циферблата

Выбор циферблата на мультиметре разделен на три группы. Одним из них является сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другим является ток, который обычно обозначается заглавной буквой А (ампер). Вам нужно напряжение, обозначенное буквой V. В группе напряжения вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор циферблата может также включать настройки напряжения постоянного и переменного тока. Напряжение постоянного тока обозначается прямой линией или вообще не обозначается, а напряжение переменного тока обозначается волнистой линией. Чтобы измерить напряжение в системе 12 В, вам нужно повернуть циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив кабели аккумулятора. Это сводит к минимуму вероятность того, что блуждающий ток повлияет на ваше чтение. Вставьте красный провод, который входит в комплект измерителя, в порт VΩ, а черный провод — в общий (COM) порт. Прикоснитесь черным щупом к отрицательной (-) клемме аккумулятора, а красным щупом к положительной (+) клемме. Обратите внимание на показания счетчика. Он показывает напряжение между клеммами аккумулятора. Если батарея в порядке, показание должно быть выше 12 вольт. Оно должно быть где-то между 12,8 вольт (полностью заряженный) и 12,1 вольт (заряженный на 50 процентов). Батарея не заряжена и может быть неисправна, если показания 11,9.вольт или ниже.

Измерение начального напряжения и проверка системы зарядки

Вы можете провести два других теста напряжения на аккумуляторе 12 В, питающем мотоцикл или газонокосилку. Для этого вам понадобятся зажимы типа «крокодил» на проводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подключите кабели аккумуляторной батареи, а затем держите провода на клеммах, пока включаете зажигание. Это нормально, когда напряжение падает, но оно не должно опускаться ниже 9,5 вольт. Если это так, батарея должна быть заменена.

Чтобы проверить систему зарядки, держите провода вольтметра на клеммах аккумуляторной батареи, пока вращаете двигатель примерно до 3000 об/мин. Напряжение должно подняться до значения от 13,8 до 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичной 12-вольтовой батареи. Если счетчик не показывает такое большое напряжение, ищите проблему в системе зарядки.
