Как правильно использовать тестер для витой пары?

21 октября 2020

Функционал тестеров витой пары

Это устройство актуально для каждого монтажника, а также сетевого инженера. Кроме того его получится встретить в обиходе простых пользователей. Ведь многим знакома ситуация, когда сигнал внезапно пропадает. При этом со стороны провайдера проблемы отсутствуют.

Кабельные тестеры бывают следующих типов:

  • простейшие — могут определить лишь наличие механических повреждений (замыкание либо разрыв), правильность соединения. Для них характерна светодиодная индикация;
  • инструменты с расширенными возможностями — способны выявить расщепленные проводники благодаря встроенным генераторам тонального сигнала;
  • модели с ЖК-дисплеем — современный многофункциональный инструмент, позволяющий определить не только все ошибки, но и расстояние до обрыва или замыкания, тип розетки, длину провода.



Выбор типа устройства во многом зависит от потребностей.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Например для профессионального использования лучше выбирать многофункциональные модели, а вот для рядовых нужд обычно актуальна лишь функция — прозвон кабеля.

Как пользоваться тестером для витой пары

Принцип работы во многом зависит от типа изделия. Простейшие модели состоят из двух блоков — задающего и ответного. На первом расположен переключатель режимов и индикаторы. Второй тоже имеет световые индикаторы, позволяющие определить прозванивающийся проводник. Как правило, в каждый блок вмонтированы разъемы RJ11 и RJ45.

Чтобы проверить работоспособность витого провода таким инструментом необходимо действовать следующим образом:

  1. Обязательно убедитесь что кабель обжат коннекторами и готов к эксплуатации.
  2. Один конец провода вставляем в задающий блок, а другой — в ответный.
  3. Включаем инструмент.
  4. Если все в порядке то сигнал будет проходить и загорятся индикаторы на каждом из модулей.
  5. Отсутствие светового сигнала говорит о нарушении в работоспособности линии.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции
    В некоторых случаях даже необходима замена проверяемого отрезка провода.

Этот способ подходит для домашнего пользования, когда речь идет только об одном проводе. Если же нужно работать со сложной сетью, то необходимо прозвонить каждый участок. Некоторые простые приборы не имеют даже отдельных светодиодов для каждой жилы, а отражают информацию по парам. Продвинутые же установки покажут полную информацию о технических неисправностях.

{{widget type=»itactica_featuredproducts/slider_widget_view» slider_id=»83″}}

Многофункциональные тестеры витой пары

Такие устройства могут обслуживать как домашние сети, так и сложные системы с многоуровневыми структурами. Продвинутые приборы для работы с витым кабелем имеют встроенный тональный генератор и индуктивный щуп. Многие модели позволяют быстро найти и осуществить маркировку розеток, а также портов СКС. Для этого нужно изделие с номерным идентификатором. Чтобы навести порядок в линиях следует с одной стороны проводника подключить идентификатор, а с противоположной — тестер.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Продвинутые модели имеют функцию трассоискателя и с легкостью обнаружат скрытый провод. После подключения устройства к розетке, оно подает сигнал прямо в проводку, а далее активизируется генератор тона. По мере приближения к подключенным жилам появится звуковой сигнал.Наличие жидкокристаллического дисплея делает работу максимально комфортной. На нем отображается вся необходимая информация о проверяемом соединении. Огромным плюсом является наличие USB порта, поддержка карточки MicroSD и индикатор заряда аккумулятора.

Хороший прибор обязательно должен выявлять обрывы, перекресты проводников, короткое замыкание, наличие экранирования. Также необходимо чтобы модель работала с кабелями типа 5е и 6.

Поделиться

Твитнуть

Telegram

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как пользоваться тестером для различных искомых характеристик? + видео

Содержание

  • 1 Мультиметр и кабель-тестер – в чем разница?
  • 2 Кабельный тестер и мультиметр – особенности измерений
  • 3 Как пользоваться тестером для различных измерений?

Этот маленький, но очень способный прибор есть у каждого любителя электроники, поэтому, как пользоваться тестером, мы расскажем как раз на основании опыта одного из наших друзей.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Но сначала разберемся, что это такое, и какие же параметры мы сможем анализировать, имея данный инструмент.

Мультиметр и кабель-тестер – в чем разница?

Тестер – довольно всеобъемлющее понятие, в него входит как привычный мультиметр, так и кабельный тестер, который проверяет целостность провода по всей длине и даже может указать место обрыва цепи. Мультиметр, как понятно из его названия, умеет многое. В его основные функции входит определение напряжения, сопротивления и силы тока, что соответствует отдельным приборам вольтметру, омметру и амперметру. Может быть переносным и стационарным, а шкала у него может быть аналоговой либо в виде цифрового дисплея.

Кабель-тестер также различается по своему назначению. Существует измеритель состояния оптических кабелей и витой пары (сетевых). Ко второму виду относится также измеритель телефонного и коаксиального кабеля. На выходе мы можем получить следующие параметры: длину провода, схему разводки, степень наводки и затухание, сопротивление и потери.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции По классам приборы делятся, исходя из их достоверности. Существуют базовые (читай бытовые, для простой проверки), с квалифицированной степенью проверки и сертификационным уровнем.

Они отличаются не только точностью и достоверностью, но и функциями. Например, сертификационный тестер имеет возможность провести диагностику и найти причины в том случае, если ваша проводка тест не прошла, то есть неисправна.

Кабельный тестер и мультиметр – особенности измерений

Прежде чем использовать тестер напряжения или кабельный, следует знать, чего же нам ждать, когда подключим прибор. Также важно помнить, как правильно им пользоваться. Иначе мы можем не только получить неверные результаты или вовсе их не увидеть, но и учинить пожар или неприятно пахнущее оплавление изоляции проводов. Для мультиметра важно обстоятельство, что он измеряет то, что чувствует лично он, то есть “измеряет себя”. А значит, нужно пропустить все интересующие нас параметры в полной мере через прибор.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Как в тех или иных случаях следует его подключать в цепь, нам расскажут законы физики школьного уровня, но об этом мы упомянем ниже. Тестер для кабелей не капризен в плане подключения, так как разъем у него обычно перепутать невозможно. Для работы с ним следует лишь понять, как распознать те или иные сигналы, но об этом лучше читать в каждом конкретном руководстве к прибору, собственно как и про сигналы, которые показывает его дисплей. Перед работой следует всего лишь выяснить, в каком диапазоне скоростей должен работать кабель, а потом замерить, соответствует ли реальное значение ожидаемому.

Если значение не соответствует, то нужна диагностика сертифицирующим тестером, важно провести ее в режиме NEXT (наводка на конце кабеля) и Return Loss (потери при возврате). Тогда можно определить, что не в порядке – сам кабель или его разъемы.

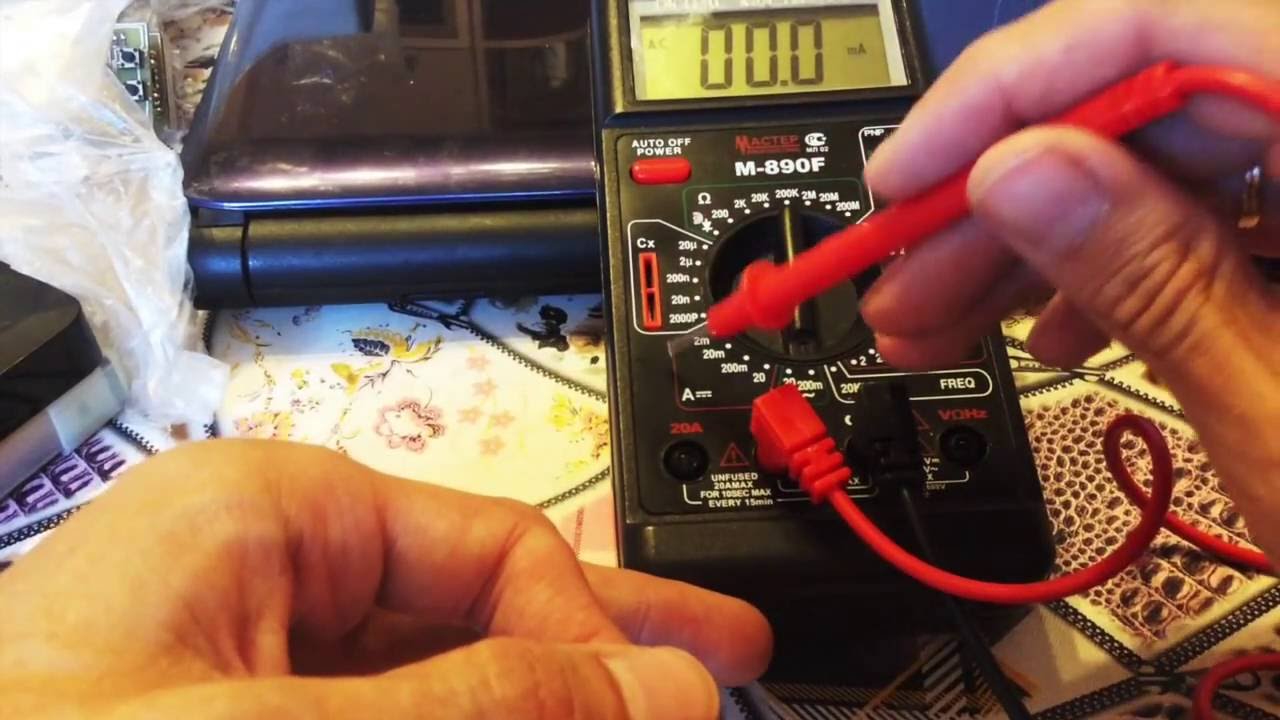

Как пользоваться тестером для различных измерений?

Независимо от того, какой у вас тестер, электрический или аналоговый, следует знать общий подход к измерению самых распространенных параметров.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Постоянное и переменное напряжение

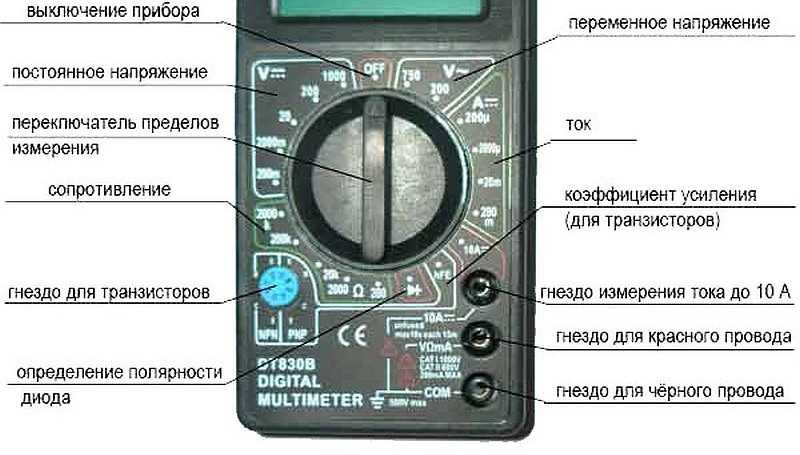

Чтобы измерить данный параметр, нужно переключить тестер в режим вольтметра, для этого найдите обозначения DCV (V) и ACV (V~), обозначают эти буквы соответственно постоянное и переменное напряжение. Согласно физическим законам, значение напряжения следует снимать при параллельно подключенном приборе, только так на нем будет разность потенциалов, как и в основной цепи.

Во всем этом процессе есть несколько особенностей. Например, ваши показания будут не точны, если сопротивление измеряемого участка цепи будет порядка 1 МОм, потому что собственное сопротивление тестера в таком режиме очень велико, и он будет давать заниженный результат. Таким образом, для достоверности результатов нужно соблюдать условие, чтобы ток источника был намного больше, чем отношение U/R, где U – искомое напряжение, а R – собственное сопротивление измерительного прибора.

Но и это еще не все, при измерении ACV прибор делает его выпрямление с помощью диодов, но и они имеют свою разность потенциалов, что дает погрешность при измерении переменного напряжения в районе 1-3 Вольт, значение просто будет занижено.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Точно также прибор будет привирать в случае измерения падения напряжения большой частоты, причем порог не так и высок, значения станут отличаться от реальных уже в районе пары сотен кГц.

Постоянный ток

Опять возвращаемся к школьной физике, чтобы через прибор прошло такое же количество зарядов, как и через анализируемую цепь, он должен быть подключен последовательно, то есть вклинен в нее (в разрыв цепи). Режим называется DCA, а для высоких значений есть функции 10А и 20А. Правда, не забудьте заменить штатные провода на усиленные для этих режимов, потому что стандартные не держат такие нагрузки и оплавляются, а то и горят, потому что рассчитаны максимум на 5 Ампер.

А вот переменный ток напрямую измерить не получится, можно только извратиться, подключив в цепь резистор с крайне малым сопротивлением. Ток измеряется уже на этом элементе цепи, а потом искомое значение тока находится по формуле U/R, только вот погрешность такого измерения довольно большая, и то метод работает в случае крайностей – либо очень высокий ток, либо очень низкий.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Сопротивление

Измеряется эта величина на резисторе при отключенной цепи, то есть ток идти не должен. Режим омметра в тестере включается через обозначение буквой “Омега” (подкова). Если вы все же не перекроете ток в цепи, то получите значение, которое даже для расчетов использовать будет нельзя, так как против сопротивления резистора будет играть сопротивление оставшейся части цепи, которое, кстати, неизвестно. А вот дифференциальное сопротивление некоторых элементов (нелинейных) получить с помощью тестера тоже нельзя, только косвенно, причем придется не только считать, а даже строить графики U=f(I), предварительно изменив анализируемую цепь.

Прозвон диодов

Режим включается соответствующим значком, который изображает диод. Нельзя пользоваться при включенном токе. Берем красный провод и подносим к одному концу, а потом ко второму. Тот, от которого будет показано цифровое значение, и является анодом. Если на экране знак бесконечности, то вы наткнулись на катод.Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Распиновка транзисторов

Тестер работает в режиме прозвона диодов, красный провод крепим к одному из концов резистора, вторым проводом (черным) проверяем контакты (оба). Если дисплей выдаст нам два числа, то это n-p-n транзистор. Цифры будут почти одинаковы, но запомните их, а лучше отметьте, в каком случае значение было меньше. Теперь можно определить базу, эмиттер и коллектор: в качестве первого объекта выступает контакт, за который у нас держится красный провод, второй – тот, для которого цифра была больше, а последний – для которого цифра была меньше.

Если прием с красным стационарным проводом не дал нам значений, то красный провод отсоединяем и стационарно крепим черный провод, а красным проверяем контакты в поисках цифр на экране. Так подбираем комбинацию с адекватным поведением. Если с черным проводом повезло, то транзистор является типом p-n-p, а эмиттер и коллектор вычисляют по той же закономерности.

Емкость и индуктивность

В некоторых моделях тестеров могут быть функции измерения численного значения этих параметров, и обозначаются режимы C (емкость) и L (индуктивность).Как правильно пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Подключаются как омметр. Если специальных режимов нет, то наличие (работоспособность) этих характеристик можно установить с помощью режима омметра, но вот численное выражение вы не получите. Как это определить: сопротивление исправной катушки должно стремиться к нулю и выражаться каким-нибудь малым конечным числом, а конденсатор – наоборот, его сопротивление должно быть очень большим, вплоть до бесконечности. Подключая электролитический конденсатор к тестеру, соблюдайте полярность (красный – к плюсу, черный – к минусу), и не вздумайте схватиться за выводы руками.
