Как легко настроить автозвук. Метод для чайников

Если вы приобрели новый автомобиль или же новую акустику для вашей машины, вы наверняка задаётесь вопросом: как всё правильно настроить, чтобы ничего не хрипело и хорошо играло.

Конечно, очень многое зависит и от качества ваших колонок, самой магнитолы и всяческих дополнительных устройств, но в любом случае, какими бы они не были, их нужно настраивать, иначе особых изменений по сравнению со старой акустической системой вы даже не заметите. Как же сделать так, чтобы качество звука стало несколько выше?

Разберем способ настройки на самой обыкновенной магнитоле при наличии двух или четырех колонок.

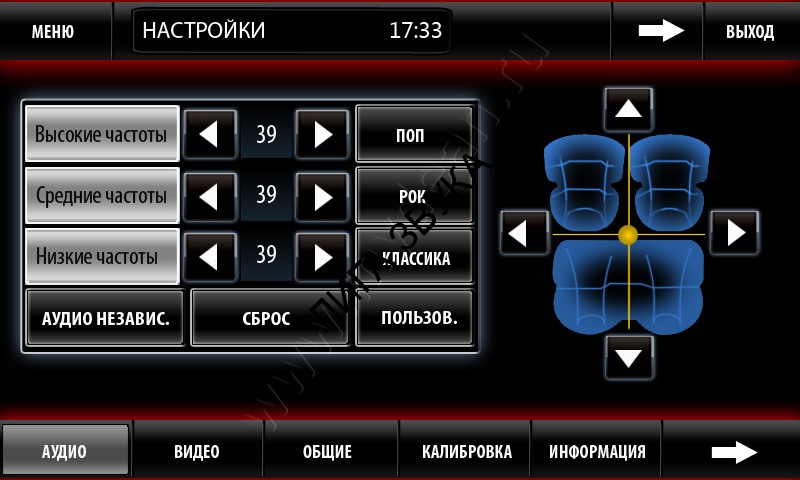

В любой магнитоле есть система настроек эквалайзера, баланса между передними и задними колонками и т.д, и именно эту вещь мы будем использовать для настройки.

Как добиться того, чтобы музыка играла громче? Если у вас нет сабвуфера можно сделать срез частот. Обычно на динамики подаются все частоты и самые низкие, в том числе, которые искажают звук и отбирают мощность и усилителя магнитолы.

Чтобы музыка играла громче, переходим в режим среза частот через настройки и режем динамики по частоте 78 или 125 Hz. Это означает, что динамики не будут воспроизводить частоту ниже выставленных герц.

Далее настраиваем баланс передних и задних колонок. Если либо спереди, либо сзади стоят колонки разные по мощности, какие-либо из них начнут раньше выходить в искажение, поэтому мы изначально выставляем уровень низких частот на 0 Db, входим в режим баланса, максимально увеличиваем громкость и настраиваем так, чтобы и перед, и зад играли в унисон, и звук не искажался. Если динамики одинаковых мощностей, оставляйте баланс посередине, если нет – делайте предпочтение более мощным.

Далее, составляющими громкой песни являются средние частоты и высокие. Настраиваем их по вкусу. Таким образом, вы добьетесь наиболее возможной на вашей акустической системе громкости звука с помощью этого достаточно простого и известного способа настройки.

Объясняем простым языком, поэтому трудности в настройке магнитолы возникнуть не должно. Единственное, что нужно сделать – это изучить свою магнитолу, разобраться с меню, местонахождением и названием каждой из настроек.

Как настроить штатную магнитолу

Правильная настройка автомагнитолы

Чтобы наслаждаться музыкой в машине, слушая только что установленную акустическую систему, недостаточно просто инсталлировать и подключить все аудио-компоненты. Нужна еще правильная настройка автомагнитолы, а также другие устройства, такие, как процессор или внешний усилитель, если они есть в наличии.

Процесс настройки головного устройства будет сильно отличаться от его модели и сложности всей аудиосистемы в вашем автомобиле. Соответственно, чем больше в ней компонентов, тем сложнее будет это сделать. Нужно понимать, что возможности настройки, а также количество настраиваемых параметров, будут увеличиваться пропорционально цене устройства.

У более простых магнитол ограниченный набор функций и настроить там можно только несколько параметров. У продвинутых процессорных головных устройств возможности настройки очень широкие. И еще, следует сказать, что перед тем как будет произведена настройка автомагнитолы, откройте инструкцию к ней. Ни один интернет-обзор не расскажет вам о функционале вашего головного устройства более полно, чем это сделает заводское руководство.

Настройка бюджетной автомагнитолы

Начнем с самых простых систем. Допустим у вас бюджетная магнитола и два динамика в передних дверках, или дополнительно еще два — в задних, или задней полке. Из всех возможностей настройки у вас могут быть только: регулировка баланса, несколько предустановок эквалайзера, возможно — функция усиления низких частот и еще несколько другорядных. Как в таком случае производится

настройка автомагнитолы?

Следует отрегулировать баланс передних и задних динамиков с преобладанием фронтальных. А также настроить баланс между правыми и левыми динамикам, чтобы звук не «заваливался» в одну сторону. Также выберите самые приятные предустановки эквалайзера для музыки, которую вы слушаете. Все настройки делаются исключительно на слух: нравится вам звук, или нет.

Если у магнитолы есть встроенный фильтр высоких частот (обозначается, как HPF), следует его включить. Потом «отрезать» низкие частоты, поступающие на фронтальные динамики, примерно на уровне 100-125 Гц. В таком случае динамики не будут стараться воспроизвести самые низкие частоты, ниже 80-100 Гц, примерно. Это позволит им играть более чисто и не «хрипеть».

Если у вас еще есть «овалы», установленные в заднюю полку, то используя фильтр низких частот (может обозначаться, как LPF или как-то по-другому), то правильная настройка автомагнитолы может заставить их играть только низкие частоты, почти как сабвуфер. Для этого включите фильтр и установите срез на уровне 50-63 Гц. В результате ваши «блины» будут отыгрывать низкие частоты, примерно, до 80 Гц или чуть выше. После такой настройки звуковая «сцена» не будет смещена назад, а окажется там, где и положено — спереди. Звук после такой настройки становится очень приятным.

Кстати, таким же способом может быть произведена не только настройка автомагнитолы, но и сабвуфера, если подключить его к задним каналам магнитолы и включить фильтр низких частот. Правда, для реализации этого способа нужно, чтобы LPF был в наличии, а также нужен сабвуферный динамик с высокой чувствительностью, чтобы он смог работать от головного устройства. Конечно, отдача низкочастотника при таком подключении будет невысокой, зато позволит обойтись без внешнего усилителя и поднимет качество звучания на новый уровень.

Настройка более серьезной акустики

Если у вас чуть более серьезная акустика, например двухполосная и сабвуфер, а магнитола имеет фильтры, позволяющие делать «срезы» низких и высоких частот, с разной крутизной затухания, вам нужно сделать похожие манипуляции, как и с предыдущей системой: включить фильтры и выставить частоты «среза». Чем больше и качественнее фронтальные динамики, тем ниже можно их «срезать», но не ниже 80-100 Гц. Сабвуфер обычно «режут» на частоте не выше 50 Гц.

Если в двухполосной системе есть кроссовер, или резистор, который не пропускает на высокочастотник сигнал ниже 4-5 Гц, то высокие частоты можно только немного подкорректировать. Если же твитер подключается напрямую, нужно «срезать» его снизу. В противном случае он может просто сгореть.

Следует сказать, что сделав «срез» на определённой частоте, не стоит ожидать, что динамик не будет совсем играть после этой частоты. Звук будет, но он будет плавно затухать. Насколько плавно — зависит от порядка фильтра. Более продвинутые магнитолы и их настройка автомагнитолы позволяют выбирать порядок фильтра.

Настройка серьезной автомагнитолы

При наличии в системе процессорного головного устройства, усилителей или внешнего процессора возможность настройка автомагнитолы очень широкие. Тогда можно очень точно настроить каждую полосу, сделав нужный «срез» сверху и снизу, на всех динамиках, установив временные задержки сигнала, что важно для построения правильной «сцены», отрегулировав тональный баланс и подкорректировав АЧХ. Но и сложность такой настройки максимальная.

Если у вас такая система, то настраивать её только на слух, без специальных навыков, настроечных дисков и измерительного оборудования — будет неправильно, вряд ли вы добьетесь хорошего результата. В таком случае лучше будет обратиться к профессионалам, которые этим занимаются.

Купить и установить в свой любимый автомобиль все необходимые компоненты – это еще не есть круто. Да, в зависимости от головного устройства и правильно подобранной акустики звук будет, будет хороший, порой даже прекрасный, но все же эту систему еще надо настроить, причем правильно, грамотно.

Хочу сказать сразу, что в дебри, в глубокий лес в этой статье мы лезть не будем, она ориентирована исключительно для новичков, которые только что купили магнитолу и акустику и хотят ее сами настроить…

Все системы по настройке звуковой сцены можно разделить на два класса:

— обычные системы, играющие от магнитолы

— системы, играющие от отдельных усилителей

Начнем, пожалуй, с самого, на мой взгляд, простого.

Под обычными системами в плане настройки мы будем понимать все компоненты, играющие от головного устройства (магнитолы), и компоненты, которые “подпитываются” от отдельных усилителей без процессора.

Настройка звука без усилителей мощности

После правильного подключения необходимо поставить свою любимую музыку или жанр, сделать погромче до того момента, когда акустика начинает “хрипеть”. Делаем громкость чуток потише. Далее садимся за штурвал системы и начинаем потихоньку вытягивать низа и верха. С верхами будет несложно, их, так скажем, не переувеличишь, а басы на такой громкости можно выставить по принципу “чем больше тем лучше” до того уровня, когда не начнется “разрыв” динамиков. Ну что ж, по максимально возможной “чистой” мощности мы настроились. Теперь надо выстроить хотя бы небольшое подобие временных задержек, что “небольшим” тоже трудно назвать. Но тем не менее, попытка не пытка. Не отходим от нашего штурвала и начинаем изучать в меню регулировки уровня фронтальной акустики и тыловой (фадер и баланс).

Общая звуковая сцена в автомобиле должна быть ориентирована только на капитана наземного судна. Если настройки фадера и баланса все “в нулях”, то звуковая сцена размыта, звук хозяйничает в салоне авто, поэтому необходимо обуздать и направить его в нужном направлении. Настройка звука может быть следующая: тыловая акустика всегда ставится только на подзвучку, вся музыка должна исходить из фронтальной акустики, в противном случае правильной звуковой сцены у нас не получится. Регулируем при необходимости (если тыловые динамики переигрывают фронтальные) фадер на перед, ориентировочно на +15%. Если же кто-либо купил назад компонентную акустику (что очень-очень не правильно), то рекомендую на кроссоверах настроить звук пищалки на -2db, если такого кроссовера нет, то вынести фадером на фронтальную акустику побольше. При настройке звука посредством регулировки перед/зад помните, что весь слышимый звук должен исходить из передних динамиков, задние ставятся исключительно для подзвучки, тыловая акустика не должна “забивать” фронтальную”. Настройка звука в плане лево/право тоже очень важна при постройке звуковой сцены. Так, в большинстве случаев, выставляем балансом на +10-15% на правую сторону, в результате мы “смягчим” левые динамики, не будет уже такого ощущения сильного выражения левой стороны. При настройке баланса старайтесь сделать так, чтобы все звучание исходило, как бы, от лобового стекла автомобиля. Необходимо создать ощущение того, что вы НЕ слышите звук именно из динамиков.

Настройка звука с усилителями мощности.

Говоря о таких системах в принципе, тут нет ничего заоблачно-сложного, добавляется только настройка фильтров и уровня мощности на самом усилителе. Конечно, при настройке общей звуковой сцены необходимо еще и учитывать конфигурацию самих динамиков, но это уже принцип подбора компонентов. Я думаю, что купив музыку в свой любимый автомобиль, вам подобрали соответствующие “ингредиенты” и не обманули…

Прежде чем набрасываться настроить все регулировке усилителя, необходимо согласовать уровень сигнала магнитолы с уровнем сигнала усилителя. Садимся за штурвал, все настройки ставим в ноль (на заводские), не забываем убедиться, что уровень мощности усилителя (Level) повернут в положение минимальной чувствительности. Начинаем увеличивать громкость магнитолы до момента появления искажений. Как только акустика начинает “захлебываться” немного снижаем уровень громкости. Теперь придется заняться физкультурой: залезаем в багажник (обычно усилители располагаются там) и в смешной позе начинаем крутить уровень мощности усилителя вверх, пока опять не услышим искажения. Как только динамики издадут сигнал sos – немного снижаем уровень усилителя. Все. Теперь уровень магнитолы и усилителя согласованы по мощности.

На каждом усилителе есть фильтры верхних и нижних частот ( high pass и low pass). Хай пасс фильтр используется для того, чтобы ограничить попадание низких частот на динамики. Например, если high pass фильтр установлен в положении 100 Гц, то частоты ниже этой отметки (глубокий бас) попадать на акустику не будут. Как правило, шкала регулировок (граничная частота фильтра) верхних частот настраивается в пределах 40-160 герц. Обычно этот фильтр мы ставим в зависимости от той или иной акустической системы в положении 80-100 гц. Low pass фильтр используется только в системах, где есть могучий и великий дядя сабвуфер. Принцип действия этого фильтра схож с предыдущим, только здесь уже фильтр не дает воспроизводить сабу частоты выше той регулировки, которую установить. Например, low pass фильтр установлен в положении 70 гц, это значит, что частоты выше 70 гц саб воспроизводить не сможет. Обычно этот фильтр мы ставим в положении 70-90 гц. Также есть возможность отключить все фильтры, но в таком случае “матерого” звука мы не добьемся. Ради эксперимента вы можете попробывать – посмотрите, интересная картина получается…

Настройки усилителя мы все сделали, теперь возвращаемся к предыдущему пункту и занимаемся настройкой звука в отношении направленности, сосредоточенности общей звуковой сцены.

В заключение этого пункта хочу обратить внимание и предостеречь вас вот от чего. Всей новой акустике нужно время, чтобы они нормально, так скажем, разработались. В среднем у счастливого обладателя замечательного комплекта уходит месяц-полтора. В этот период НЕ включайте звук на полную мощность, это только для акустики будет хуже. По прошествии этого времени резиновая подвеска станет более мягкой, динамик будет легко “ходить”. Можно теперь приступать к донастройке усилителя мощности. Вся система будет звучать намного лучше, чем при ее первой настройке! Что же касается грозных сабвуферов – они могут распевать свой голос от двух месяцев до полугода.

Наличие автомагнитолы, динамиков и усилителя не является гарантией возможности прослушивать любимые музыкальные композиции в хорошем качестве. Владельцу автомобиля надо знать, как настроить магнитолу, чтобы наслаждаться звучанием в полной мере.

Особенности и разница в зависимости от производителя

Правильная настройка автомагнитолы нужна для того, чтобы из динамиков слышалась четкая и громкая мелодия, колонки не искажали звук и не было слышно дополнительных шумов.

Все магнитолы Pioneer DEH и другие модели 3100 и выше настраиваются посредством изменения положения джойстика. Рукоятка данной части прибора может вращаться во все стороны, углубляться внутрь корпуса. Это устройство помогает настраивать автомагнитолы большинства фирм, пользоваться меню и находить в нем нужные параметры.

Настройка штатной магнитолы может осуществляться и другими способами. Например, в японском девайсе Clarion CP435L1 есть скрытое меню, которое вызывается одновременным нажатием кнопки 6 и поворотом Tune на 10 щелчков при включенном зажигании.

Установка параметров каждой модели прописывается в инструкции, где также описывается устройство магнитолы и функции разных кнопок.

Пошаговая настройка

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2017 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

• низкочастотные звуки;
• баланс фронтальных и задних динамиков;
• распределение звукового сигнала между колонками с правой и левой сторон.

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

• для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
• ударные инструменты хорошо звучат на частоте 250 Гц;
• параметры передачи голоса регулируются на 250-800 Гц;
• частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

Фильтр высоких частот

После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

При наличии сабвуфера можно поднять нижний порог до 80-120 Гц и выше без ухудшения качества звука.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

Фильтр низких частот

С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.

В нем представлены 3 значения режима сабвуфера:

• Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
• Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
• Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

• Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
• Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
• Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.

Особые настройки

Для некоторых автолюбителей будут полезны следующие функции:

• выключение режима Demo;
• установка даты и времени;
• настройка отображения пробок через TMC на магнитоле.

Демо-режим нужен для показа возможностей прибора в условиях магазина. Если его оставить, то при выключении девайса будет работать подсветка и светящиеся надписи на дисплее.

Отключить Demo-режим можно в скрытом меню, нажав на клавишу SRC на выключенной магнитоле. С помощью поворота ручки джойстика следует найти пункт DEMO и переключить датчик из положения ON в OFF. Кнопка BAND предназначена для выхода из меню.

Время и дата выбираются также в скрытом меню, но в раздел System, где можно выбрать 12 или 24-часовой режим и изменить нужные показатели поворотом колеса.

Отображение пробок через TMC поддерживают программы Garmin и iGo. Установив одну из них, можно получать информацию о движении на дорогах крупных городов (о пробках, авариях, ремонтах дорожного полотна и др.). В iGo есть возможность сохранить список радиостанций, транслирующих интересующие автовладельца данные. С помощью этих программ на дисплее магнитолы может отображаться маршрут движения между заданными пунктами, время возможных задержек из-за пробок и др. Для работы данных приложений нужен комплект лицензий iGo Primo и специальных лицензий TMC .

Для того чтобы установить параметры звуковоспроизведения в автомагнитоле, которые позволят владельцу насладиться хорошим качеством музыки, не обязательно обращаться к специалистам, можно сделать это самостоятельно. Высокого качества звука можно добиться и от недорогой аудиосистемы, правильно определив параметры воспроизведения звука. В некоторых моделях есть возможность установки дополнительных приложений, которые повысят уровень комфорта при передвижении на автомобиле.

Настройка звука магнитолы: Pioneer, JVC, Sony, Mistery

Итак, вы купили новенькую магнитолу популярной модели – под стать вашей красавице Skoda или Mazda. Возможно, вы видели хвалебный отзыв в журнале или послушали советов друзей, или консультант утверждал, что это лучшая модель в магазине. Так или иначе, вы установили магнитолу и решили проверить звук.

Настраиваем звук

Но вместо приятных басов из динамиков раздается похрипывание, а на высоких нотах магнитола и вовсе свистит. Что же, получается, все добрые слова о магнитоле были ложью? Не спешите с выводами. Чем сложнее модель, тем больше в ней возможностей для настройки. Чтобы насладиться качественным звучанием дорогого оборудования, придется сначала подкрутить несколько параметров.

Настройка магнитолы Pioneer

Пионер – одна из лучших фирм-производителей магнитол для автомобилей. Покупая модель из средней или высокой ценовой категории, можно не волноваться за качество звука в вашей Mazda. Гибкая настройка звука на магнитоле Пионер позволяет «подкрутить» ее под любые параметры.

Покупая Пионер, учитывайте, что калибровке поддаются только автомагнитолы, начиная с модели 3100 и выше. Магнитолы с названиями, начинающимися на 1 и 2 – это низший ценовой сегмент, «эконом». За небольшие деньги вы получите пустую оболочку с фирменным логотипом Pioneer, способную работать только в диапазонах, предустановленных производителям. Зато такие магнитолы не придется настраивать.

Для настройки автомагнитолы Пионер пройдите следующие шаги:

1. Выставьте громкость по крайней мере до 30, чтобы слышать частоты, на которых хрипит звук.
2. Выйдите в меню настроек, затем – в Аудио. Переходите к FADER\BALANSE. Заводская установка – 0 по обоим параметрам. Поставьте FADER на +15.
3. Вернитесь в Аудио. Найдите настройку HIGH PASS FILTER и нажмите на нее, чтобы получить надпись HPF OFF. Это заводская настройка. Смените значение до 50, выйдите из меню настроек и проверьте звучание. Если все еще слышны искажения, возвращайтесь к HIGH PASS FILTER и поднимайте значение, пока не получите приятный звук. Если у вас маленькая акустика (13 см), то оптимальным значением будет 110-115. Для 16 см хватит 80.
4. Отключите магнитолу. Теперь зажмите кнопку включения и не отпускайте, пока не загорится дисплей. Вы перешли в предварительные настройки Pioneer. Как должен выглядеть этот режим, можно посмотреть на фото.
5. Найдите параметр SW Control. Переключитесь на значение REAR SP SW. Вы включили возможность настройки задней акустики.
6. Включите Pioneer в нормальном режиме. Переходите в настройки аудио, затем откройте SW SETTING1. Выбирайте поочередно параметры NORMAL и REV и оставьте тот, который дает лучшее звучание. В автомобилях Mazda лучше звучит режим реверса, но в машинах других марок нормальный режим может давать оптимальный результат.
7. Выходите обратно в Аудио и ищите параметр SW SETTING2. Подавляющее большинство динамиков современной автоакустики имеет овальную или близкую к овальной форму. Для них подойдет диапазон 50 HZ. Такая настройка позволяет подчеркнуть басы и придать им мягкость. Если результат вас не устраивает, вы можете поэкспериментировать с настройкой.
8. Возвращайтесь в Аудио и переходите к параметру LOUDNESS. Он контролирует уровни частот на минимальной громкости

После этих операций ваш Пионер будет полностью подготовлен к воспроизведению музыки в любом стиле. Настройка звука магнитолы Pioneer может быть произведена и на более тонком уровне. Но разница в дополнительных параметрах будет интересна только меломанам, различающим тончайшие нюансы звука.

Настройка магнитолы JVC

JVC – это «промежуточная» марка, проходное звено между топовыми Sony и Пионерами с их сложными настройками и Mystery, любимыми в народе за то, что настраивать там нечего. С одной стороны, они выдают качественный, глубокий звук. С другой стороны, они не менее дружелюбны к пользователю, чем вышеупомянутая Mistery.

Начать пользоваться JVC очень просто. Нужно определиться, нужна ли вам магнитола с индивидуальными настройками. Аппаратная часть JVC выполнена достойно, поэтому в большинстве случаев потребности в глубокой калибровке нет. Выберите функцию «Easy» и укажите размер ваших динамиков. Умная техника сама подберет нужные параметры.

Если же вы все-таки решили настраивать магнитолу самостоятельно, то начните с этих опций:

1. DSP. Выбор схемы строения акустическому полю. Позволяет скорректировать слышимость аудио, сделав звук доступным для всех пассажиров в салоне.
2. EQ. Эквалайзер в пять полос. Можно настроить звук по вкусу или выбрать одну из «умных» установок для различных музыкальных жанров.
3. Digital Track Expander. Звук сжатых треков может иметь низкое качество. Этот параметр позволяет «подтянуть» их, придав композициям объемное звучание.

Настройка звука магнитолы JVC инициируется системой автоматически уже с первого включения. Это преимущество JVC, которого лишены, как ни странно, не только простенькие Mistery, но и продвинутые Sony. На автомате будет выстроено донесение звуковой волны. Система редко ошибается, поэтому не стоит самостоятельно пытаться корректировать эти параметры, если вы только не относитесь к тем, кто ценит «домашний» звук (и знает, что крутить, чтобы на него выйти).

Звук в магнитолах других производителей

Если вы хотите узнать, как хорошо может звучать магнитола Sony или Alpine, то смотрите на цену. Самые дешевые модели будут иметь так же мало настроек, как Mistery или Пионеры низшей ценовой категории. У Alpine таких моделей немного, поэтому ошибиться сложно. Настраивая качественную магнитолу, ориентируйтесь на следующие параметры:

• Высокочастотный фильтр. Чем выше показатель, тем выше играет магнитола.
• SW. Включите сабвуфер и выберите режим его работы.
• Эквалайзер. Переход к настройкам часто обозначается как eq-mode. Настраивайте каждую частоту на свой вкус или выберите одно из автозначений.
• Настройка сцены через T.Corp. Во многих топовых моделях существуют предустановленные значения на выбор.

Если же у вас Mystery, то магнитола будет готова к работе сразу же после подключения. Настройка звука магнитолы Mystery MMD 3011C v2n10, одной из самых популярных моделей у данного производителя, сводится к выбору звукового режима («поп», «рок» и т. д.). Mystery постарались максимально упростить жизнь своих клиентов. Вы можете покопаться в простеньком эквалайзере, поиграть с басами, но в конечном итоге звучание особенно не изменится.

Настройка эквалайзера в автомобиле

Качественная автомагнитола, динамик и усилитель сами по себе не гарантируют хороший звук. Помимо приобретения продвинутой техники, каждый водитель автомобиля должен разобраться с параметрами установленной звуковой системы. В данной статье собраны полезные советы и рекомендации, с помощью которых вы сможете самостоятельно настроить магнитолу в автомобиле.

Как правильно настроить звук

Правильная настройка магнитолы позволяет водителям получать качественный, чистый и громкий звук. Грамотно выставленные параметры гарантируют отсутствие каких-либо лишних шумовых эффектов или неприятных искажений мелодии.

Перед началом работы следует определиться с тем, какая именно магнитола стоит в вашей машине. Нужно уточнить производителя и серийный номер устройства, так как от этих характеристик будут зависеть многие особенности настройки. В данном руководстве мы используем аппарат Pioneer DEH-1900UB, выпущенный в 2017 году.

Все магнитолы, производимые международной корпорацией Pioneer, настраиваются с помощью джойстика, входящего в конструкцию прибора. Стоит сказать, что практически все магнитолы от многих известных фирм используют подобную схему работы: выставлять их параметры можно с помощью смещения рукоятки в разные стороны.

Однако некоторые отдельно взятые модели могут настраиваться совершенно по-другому. Например, для того, чтобы зайти в меню японского гаджета Clarion CP435L1, следует одновременно зажать кнопку «6» и осуществить 10 щелчков с помощью ролика «Tune». Подобные моменты, касающиеся того, как правильно настраивать магнитолу, указаны в инструкции по эксплуатации. Если под руками нет нужного технического документа, можно зайти в интернет и посмотреть настройки вашей модели.

Как уже говорилось ранее, в руководстве рассматривается пример настройки прибора Pioneer DEH-1900UB, выпущенного в 2017 году. К числу основных показателей, величины которых в большинстве случаев влияют на качество исходящего из динамиков звука, относятся:

• Низкочастотные звуки;
• Баланс передних и задних колонок;
• Распределение звукового сигнала между левыми и правыми динамиками;
• Это основные параметры, от которых зависит, насколько хорошо будет проигрываться та или иная мелодия.

Настройка эквалайзера на магнитоле

С помощью эквалайзера можно творить настоящие чудеса, улучшая качеству звука даже на акустических аудиосистемах очень плохого качества. Функционал эквалайзера заключается в регулировке частоты исходящей из динамиков звуковой дорожки.

Настройка эквалайзера на магнитоле чаще всего обозначается аббревиатурой «EQ». В нашем случае такая регулировка располагается в категории главного меню под названием «Аудио». Используемое нами устройство позволяет регулировать не общий диапазон звуков, а нужные частотные каналы. Таких каналов, также называемых полосами частот, в магнитолах от Pioneer, как правило, пять: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц. Также мы получаем возможность регулировать порог среза на динамиках – это частота коэффициента усиления аудио фильтра.

Чтобы перейти в раздел регулировки эквалайзера, нужно перейти в меню устройства, выбрать раздел «Аудио» и нажать на центральную клавишу джойстика. С помощью поворота центральной части ручки выставляется характеристика громкости выбранной частоты. Существует несколько основных рекомендаций, позволяющих настроить эквалайзер правильным образом:

• Для рок-музыки следует усилить громкость нижних частот до 80Гц;
• Ударные партии лучше всего слушать на частоте в 250Гц;
• Качественная передача голоса происходит на 300-800Гц;
• Для электронной музыки стоит выбирать показатель от 2 до 5 килогерц.

Как только вы выставили нужные характеристики, вернитесь в главное меню. Сделать это можно поворотом ручки влево.

Фильтр высоких частот

За настройки фильтра высоких частот отвечает раздел главного меню под названием High Pass Filter – сокращенно HPF. От численной характеристики устанавливаемого параметра зависит процесс прекращения подачи в динамики звука, проигрывающегося на слишком высокой частоте. Таким образом, выставив данную настройку, вы сможете избавить свое устройство от каких-либо хрипов или искажений мелодии.

В том случае, если ваша штатная аудиосистема не оборудована усилителем низких частот (сабвуфером), следует выставлять значение HPF в промежутке от 50 до 65 герц. При установленном усилителе низких частот можно смело выбирать порог от 80 до 120 герц. Таким способом вы увеличите громкость музыки без ухудшения качества проигрывания.

Фильтр низких частот

Меню, в котором осуществляется настройка автомагнитолы, также включает в себя раздел, отвечающий за параметр фильтра низких частот. Эта категория позволяет произвести настройку машинной аудиосистемы под сабвуфер. Перейдя в данный раздел, вы можете менять три различные характеристики:

• Частота среза – лучше всего устанавливать значение от 60 до 100 герц;
• Громкость аудиосистемы – ставим тот же параметр, который устанавливали в разделе с регулировками эквалайзера;
• Крутизна затухания частот – устанавливаем то же значение, которое выбирали в разделе настроек HPF.

Таким образом, вы создадите согласованность между различными настройками, вследствие чего возникнет необходимый баланс высоких и низких частот.

Тон компенсация

За регулировку данного параметра отвечает раздел под названием LAUD. Использовать эту функцию следует исключительно при прослушивании музыкальных мелодий на небольшой громкости. Тон компенсация отвечает за искусственное усиление низких и высоких частот.

Однако при наличии хорошей шум изоляции и защиты от вибраций дверей, в совокупности с неплохим сабвуфером, на данный раздел настроек можно не обращать внимания.

Основные настройки

Радио

Для того чтобы осуществить настройку радио в устройстве от компании Pioneer, следует подобрать определенный диапазон поиска, найти в нем радиостанции, а затем сохранить их в память устройства, назначив включение на какую-либо кнопку. Выполнить подобную последовательность действий можно с помощью нескольких способов:

1. Автоматический поиск доступных радиостанций. Запустить его можно из категории меню под названием BSM. После того, как станция будет найдена, устройство предложит сохранить ее с помощью кнопок с цифровыми обозначениями от одного до шести.
2. Полуавтоматический поиск радиостанций. Активируется без перемещения в раздел меню – достаточно выбрать пункт радио при штатном функционировании устройства, а затем нажать кнопку «Вправо».
3. Ручная настройка – запускается посредством нескольких нажатий кнопки «Вправо».

Время

Выставить отображаемое на дисплее устройства время можно с помощью раздела с особыми настройками. Зайти в данную категорию также можно из главного меню, выбрав соответствующий параметр.

Язык и календарь

Точно таким же образом настраивается используемой системой язык, а также календарная дата. Переходим в главное меню, выбираем «Особые настройки», затем пункт «Язык» или «Календарь». Для изменения соответствующих величин используйте ручку управления или цифровые клавиши.

Как сбросить настройки

Сброс к заводским параметрам – это процедура, после которой ваше устройство вернется в то состояние на момент покупки. Все установленные ранее параметры вернутся в исходное состояние, также сбросятся параметры даты, времени, и, иногда, используемого системой языка.

Также возврат к заводскому режиму работы сможет решить некоторое количество проблем. Если магнитола не включается и не реагирует на команды – попробуйте выполнить принудительный функционал Hard Reset.

Для того чтобы откатить магнитолу Pioneer до настроек по умолчанию, следует:

• Перейти в главное меню с помощью ручки джойстика;
• Выбрать категорию «Аудио» и зайти в нее;
• Найти параметр «FADER/BALANCE» и сменить его значение, выставив цифру «0»;
• Довести с помощью джойстика показатель «FADER» до показателя «+15».

Таким нехитрым способом вы осуществите сброс магнитолы Pioneer до заводских настроек.

Особые настройки

Помимо всех основных вышеперечисленных настроек, рассматриваемая нами магнитола предлагает некоторое количество параметров для заметы, которые, возможно, будут полезны владельцам машин. К числу особых настроек относятся:

• Выключение Demo режима:
• Регулировка даты и времени;
• Отображение пробок на панели аудиосистемы.

Первый пункт, отвечающий за активацию Demo-режима, предназначается для продавцов аудиотехники. С его помощью осуществляется показ возможностей устройства – на дисплее загорается подсветка и начинает появляться текст, перечисляющий основной функционал.

Активация подобного режима производится с помощью перехода в раздел со скрытым меню. Для этого нужно нажать кнопку SRC, предварительно отключив устройство. Затем, поворачивая ручку управления, следует выбрать надпись DEMO и сменить характеристику с OFF на ON. Используя клавишу BAND, вы сможете покинуть скрытое меню.

Тематическое видео:

Авто Узи — Настройка магнитолы — Центр диагностики автомобилей

  Вы так долго ждали этого момента – любимый автомобиль оснащен всем, на ваш взгляд, необходимым. И конечно же есть магнитола. Вы считаете, что просто наличия звука достаточно. А как же качество? А лучше не хочется? Давайте попробуем разобраться, из каких этапов состоит настройка магнитолы, к тому же сделаем это грамотно и правильно. Эта статья для непосвященных, которые недавно купили магнитолу с акустикой и желают настроить ее сами…

  Системы настройки звуковой сцены делятся на 2 основных класса: системы, играющие от магнитолы, и системы, играющие от усилителей.

Настройка звука магнитолы без усилителей мощности

  Для начала неплохо бы все правильно подключить. Затем поставить любимую музыку или волну настолько громко, чтобы акустика «захрипела». Теперь немного громкость поубавим. А дальше сели за управление системой и вытягиваем верхи и низы. Верхи сложно преувеличить, а басы можно выставить на уровне разрыва динамиков. Ну вот и настроили «чистую» мощность. Переходим к выстраиванию подобия временных задержек. Для этого сперва изучим в меню регулировки уровень фронтальной акустики, фадер и баланс. Звук не должен хозяйничать в салоне автомобиля. Тыловая акустика должна выставляться на подзвучку, необходимо, чтобы музыка лилась из фронтальной акустики. При условии, что тыловые динамики звучат сильнее фронтальных, делаем регулировку фадера вперед на +15%.

  Если вы установили назад акустику компонентную ( а зря!), то необходимо на кроссоверах настроить звук пищалки на -2db. За неимением кроссовера, рекомендуется вынос фадером побольше на фронтальную акустику. Если вы настраиваете звук перед/зад, то знайте, что необходимо, чтобы звучание в основном шло с передних динамиков. Задние динамки предназначены исключительно дляподзвучки. Очень важен левый/правый звук при формировании правильного звукового фона в салоне автомобиля. Рекомендовано выставить баланс на +10-15% направо, что автоматически «смягчит» левые динамики. Когда будете настраивать баланс, знайте, что основной звук должен литься со стороны лобового стекла машины.

Настройка усилителя

  Перед настройкой всех регулировок усилителя необходимо проверить согласованность сигнала магнитолы и уровня сигнала усилителя. Для этой процедуры сначала садимся за руль и все настройки ставим на ноль. Уровень мощности усилителя должен находиться в позиции минимальной чувствительности. Прибегаем к увеличению громкости магнитолы вплоть до появления чувствительных искажений. Затем чуть – чуть снижаем громкость. После этого лезем в багажник ( традиционно именно там расположены усилители) и крутим уровень мощности вверх до опять же таки слышимых искажений. Добив динамики силой звука, снижаем уровень усилителя. Сделано! Уровни и магнитолы, и усилителя прошли согласование по мощности.
  Каждый усилитель имеет фильтры верхних (high pass) и нижних ( low pass ) частот. Фильтр high passслужит для ограничения попадания низких частот на динамики. Традиционно предельная частота фильтра high pass настраивается на 40 – 160 Гц. А мы выставим позицию от восьмидесяти до ста герц. Фильтр low pass только для систем, в которых есть сабвуфер. Работа фильтра low pass схожа с работой предыдущего, но наоборот: фильтр тормозит те частоты, что выше установленной планки. Оптимальная шкала установки этого фильтра 70-90 Гц. Вы можете не париться и вовсе отключить все фильтры. Но как — же тогда сила звука? Хотя ради интереса попробуйте…

Настройка усилителя выполнена. Теперь не мешало бы заняться настройкой направленного звука.

  ВНИМАНИЕ!!! Учтите, что новой акустике требуется некоторое время для нормальной разработки. Сколько? До полтора месяца. На протяжении этого времени строго ЗАПРЕЩАЕТСЯ! пользоваться предельным звуком. Время пройдет, резиновая подвеска смягчится и динамик будет отлично звучать. Самое время заняться донастройкой усилителя мощности. Звучание станет еще лучше.

  Касательно сабвуферов – они распеваются от 2 до 6 месяцев. Что ж, терпения Вам и удачно настроить магнитолу и усилитель!

По любым вопросам Вы можете обратиться к нам по телефонам +7 (347) 266-10-35 и +7 (347) 272-23-10, а также через форму обратной связи.

Основы автозвука ✪ Настройка акустики

Итак, мы уже установили в авто нашу систему и очень хотим ее настроить. Давайте рассмотрим самую сложную, из обычных повседневных систем, а именно: фронт+тыл+ саб работающие от усилителей.

Для настройки более простой системы просто пропускайте пункты не относящиеся к вам и все. Метод очень приблизительный, но вполне адекватный как вектор для начала настройки вашего авто. С чего начать, пожалуй, самый сложный вопрос настройки любой системы. Для начала метод сгодится вполне, но рассматривать его как серьезный профессиональный алгоритм настройки и тестирования не стоит. Это всего лишь помощь для обычного обывателя, желающего настроить звук в машине по приятнее, и не более того. Треки с тестового архива №1 для простоты работы имеют формат мп3, имеют неплохое качество и для наших целей сгодятся, но на мегасуперкачество, разумеется, не претендуют.

Начать я думаю нужно с большого отступления от темы.

Я хочу вам рассказать, от чего горят ваши динамики.

Грубо говоря, сгореть динамики могут от 2х явлений:

1) Частенько доводится слышать такие рассказы:

«Купил дохлые блины, подключил к мафону раскачал на всю и они погорели нафиг. Только басовик бубнит теперь. Блины ваще дохлые были…».

И после этого случая человека абсолютно невозможно убедить в том, что его магнитола отдает не больше 15-18 ватт, а блины переваривали максимум 25 вт.

Как не удивительно, но именно в ЭТОМ и заключена суть проблемы.

Расскажу в 2х словах и как можно проще, почему так происходит, и иллюстрирую рассказ вынутыми из журнала Авто Звук 1 номер за 2005 г. Из статьи «понятия» графиками.

График №1

Этот график показывает синусоидальный сигнал низкой частоты, поданный на усилитель. Как вы видите, в обычном режиме сигнал для пищалок идет почти нулевой (фиолетовая зона).

В обычной многополосной системе пищалки имеют гораздо меньшую мощность, чем мидбас. Именно по этому в блине скажем, на 20 ватт, мощность пищалки составит порядка 1-2 ватта и при этом ее хватит за глаза. Сигнал низкой частоты отрезается от пищалки кроссовером, соответственно она на него абсолютно не реагирует. Там, где нет высоких частот, пищалка молчит. Такая приятная картина будет наблюдаться до тех пор, пока мы не перегрузим усилитель.

После этого картина поменяется согласно графику 2.

Из-за своих особенностей работы, усилитель, при перегрузке, начинает выбрасывать в высокочастотный диапазон искажения высокой мощности, называемые гармониками или гармоническими искажениями.

И чем сильнее усь перегружен, тем большей мощности эти искажения достигнут. Поскольку, они будут иметь достаточно высокие частоты, кроссовер, с чистой совестью, их пропустит к пищалке.

Двухватная пищалка естественно не выдержит конской мощности ватт в 10-12 и моментально пыхнет. Она на такие мощности не рассчитана. В итоге из-за кривых рук владельца, дохлая магнитола обретает статус мегамощной, а блины становятся «слабенькими». Еще хочу отметить, что в условиях плохого питания магнитолы, искажения она погонит гораздо раньше, и блины погорят на гораздо меньшей громкости, чем с толковым питанием.

2) Вторым, самым опасным и неприятным явлением в автозвуке является КЛИПП (клиппинг) усилителя. Любой усилитель мощности имеет блок питания и грубо говоря, максимальная мощность, отдаваемая усилителем, в конце концов, ограничится способностями блока питания. Пока усилитель будет работать в штатном режиме, простейший звуковой сигнал будет иметь такую форму:

То есть, проще говоря, динамик будет двигаться в одну сторону до тех пор, пока мощность, не достигнет максимума, затем тут же, без задержки возвращаться, и двигаться в другую сторону, на точно такую же величину. При этом, на графике можно заметить, что максимальная мощность будет подаваться на динамик лишь очень короткое время. И в течение всего сигнала динамик будет двигаться, охлаждая катушку, и совершая максимум работы.

Его КПД при этом будет максимальным, а нагрев минимальным. Теперь мы немного перегружаем усилитель, амплитуда усилителя уже немного превышает способности блока питания, и мы имеем вот такой график на выходе:

Поскольку мощности не может быть больше, чем есть в питании, выходной сигнал перестанет расти и остановится на максимуме до того момента, пока входной сигнал не пойдет на спад. Эта беда называется модулированием сигнала. Что же происходит с сабом?

Саб двигаясь, достигая предела максимальной амплитуды сигнала «зависает» в крайних положениях до того момента, пока сигнал не пойдет на спад и двигается до следующего крайнего положения, где снова зависает. В моменты зависания на катушку динамика подается максимальное постоянное напряжение, и поскольку динамик висит, не охлаждаясь и не совершая никакой работы, то вся энергия уходит на бестолковый нагрев катушки и магнитной системы.

При такой работе динамика, мы в лучшем случае, теряем эффективность. Звук баса становиться более плоским и не выразительным, кроме того, из-за нагрева повышается сопротивление катушки и после пары песен динамик начинает играть тише. Как правило, это и влечет третий график и самый неприятный вариант.

Саб греется, начинает петь тише, и мы делаем громче! Загоняя усь в жесткий клипп.

Остальные динамики, в этот момент, как правило, еще имеют запас громкости и мощности своих усилителей и начинают чуть громче играть и нам кажется, что стало громче. Но саб играть громче не стал он начал жариться!

Вот график №3 жесткий клип:

В таком режиме, динамик резко взлетая, зависает на большую часть времени сигнала, затем резко меняет положение и опять зависает, при этом усилитель нещадно жарит катушку динамика.

Как правило, через короткое время (от минуты до 4-5 минут в зависимости от живучести дина и разницы мощностей) катушка динамика, дымя, прогорает, скидывая витки, отжигая подводящие, вспенивая лак. Динамик приходит в полную негодность и нуждается в сложном ремонте. Самая опасность клиппа в том, что:

Во первых, его неопытным слухом отловить достаточно сложно.

Во вторых, вполне РЕАЛЬНО клиппом усилителя, можно спалить саб, который ВТРОЕ мощнее усилителя, что на первый взгляд кажется нереальным.

В третьих загнать в клип можно ЛЮБОЙ усь! Независимо от положения его настроек, сопротивления нагружки и крутость питания.

В четвертых в клипп может уйти не только сам усилитель, но и предварительные усилители магнитолы. При этом усь со спокойной совестью сжарит ваш саб, без всякой собственной перегрузки. Он просто повторит тот сигнал, что в него вошел. Подведя итог выше написанного, можно сказать:

Динамики в 95% случаев горят от НЕХВАТКИ мощности и изза кривых рук. От превышения мощности динамики горят достаточно редко. Они рвутся, срывают витки, ломают диффузоры это да, но не горят!

И то, пока саб порвется, он будет сильно хрипеть и трещать, такое не услышать невозможно.

Именно этими свойствами умело пользуются многие спортсмены SPL, ставя динамики в комфортные для подвижки условия и кратковременно подавая в разы бОльшую неклипованную мощность от допустимой на динамик. Зная об этих вредных явлениях, приступим к настройке системы.

Закидываем на флешку папку «настройка системы скачать».

До начала настройки стоит проверить правильность подключения динамиков к усилителям и магнитоле. Все выводы усилителей промаркированы полярностью + и -. Динамики, также имеют такую маркировку. Но при протяжке проводов, полярность легко можно перепутать. Ничего смертельного не произойдет. Все запоет но динамики на низких частотах начнут двигаться по разному, один вперед другой назад перекачивая воздух друг в друга проваливая низкие частоты. А это плохо.

Чтоб этого избежать, берем любую батарейку 1.5 вольт и цепляем на провода к каждому динамику по очереди. Если динамик выдвинулся вперед то полярность верная. Сообразя батарейке маркируем провода. Если динамик подвинулся назад, то маркируем наоборот. Теперь в соответствии с нашей маркировкой подключаем динамики к магнитоле.

Заряжаем аккумулятор, глушим машину, выключаем в магнитоле всякого рода басс бусты, улучшайзеры звука и т. д., эквалайзеры ставим на 0 и включаем треки:

Если ваша система не новая и уже работала, то для сравнения можно прослушать все треки из папки «проверочные треки» до настройки и после. Ну и сравнить результаты.

Треки №1,2,3 из папки «Фазировка». По ним определяем правильность подключения динамиков на низких средних и высоких частотах. Когда голос звучит в фазе, то звук должен собираться в центре салона либо перед вами, и вы четко должны слышать, что он звучит посередине. Когда голос звучит в противофазе, звук должен рассыпаться по салону и звучать слева и справа отдельно. Если у вас все получается наоборот, то значит, полярность какого то, из динамиков перепутана. Самый яркий эффект должен слышатся на низких частотах. На средних, возможно, уже не так, а на высоких разница между фазами в бюджетных системах очень часто вообще не слышима. Это в принципе нормально, но желательно чтоб была.

Итак, отключаем саб и задние динамики. Прогоняем треки на средней громкости только на передних, при необходимости поправляя полярность. Потом отдельно прогоняем точно также задние динамики. Потом все 4 динамика.

При этом, можно попробовать поменять полярность обоих задних динамиков на противоположную, иногда после этого звук треков становится еще более сфокусированный. После этого включаем саб и слушаем треки с ним. Потом меняем полярность подключения саба и снова слушаем. Как больше понравилось, так и оставляем. С самым главным мы разобрались.

Давайте определимся со способностями передних и задних динамиков.

Отключаем саб а регулятор громкости уся (GAIN) динамиков ставим в среднее положение. Кроссоверы усилка (или магнитолы если усилка нет) переводим в режим full. громкость звука делаем небольшой и запускаем треки из папки «синусы» слушаем треки от 20гц и выше. Сначала звука практически не будет, но на какой то определенной частоте гудение начнет появляться, и будет увеличиваться с увеличением частоты. Запоминаем частоту трека, на котором динамики уже гудят уверенно и их хорошо слышно. Переводим кроссовер усилителя в режим HPF и с помощью регуляторов на усилителе выставляем примерно ту частоту, которую запомнили на треке. Если у вас на основные динамики идет 4х канальный усилитель, то тест нужно проводить отдельно для передних и задних динамиков и выставить соответственно фильтры для каждой пары каналов.

Далее определимся с громкостью основных динамиков. Отключаем саб, ставим регулятор громкости усилителя в минимум и запускаем трек «5.металл» из папки «проверочные треки».

Прибавляем на магнитоле громкость до тех пор, пока не услышим в динамиках искажений, делаем на 2-3 пункта тише и начинаем прибавлять гейн на усилителе. Увеличиваем до появления искажений, затем чуть делаем тише.

Это и есть максимальная громкость наших основных динамиков. (при 4х канальном усилителе проводим регулировку отдельно для передних и задних динамиков).

Если динамики подключены к магнитоле, то с помощью настройки фейдера в магнитоле добиваемся, чтоб все динамики начинали искажать звук одновременно.

Теперь необходимо определиться с максимальными возможностями сабвуфера. Если саб в оформлении ФИ, то сперва нужно установить срез сабсоники или фильтра инфранизких частот. Ставим среднюю громкость сабового усилка и небольшую громкость магнитолы, включаем папку «синусы» от 20гц и смотрим на саб. С увеличением частоты синусов ход динамика будет уменьшаться, а громкость увеличиваться. Как только громкость станет максимальной, а ход минимальным это и есть настройка фазика, смотрим частоту трека и выставляем срез сабсоника чуть ниже настройки фазоинвертора. Если этого не сделать, то есть риск порвать рано или поздно саб. Этот пункт нужно пропустить тем, у кого саб в оформлении ЗЯ.

После этого выключаем все динамики, чтоб не мешали, и оставляем только сабвуфер. Кроссовер на сабвуферном усилителе переключаем в режим LPF (нч фильтр) и его срез выставляем максимально высоким. К примеру, герц на 100. Регулятор громкости уся (GAIN) ОБЯЗАТЕЛЬНО выставляем на минимум. Из папки «тест треки» запускаем трек «1.саб». Это всем знакомый гимн бассклуба. Бас в нем очень громкий и имеет пики близкие к частотам повседневных настроек сабов, что нам и необходимо. Сначала крутим громкость магнитолы до тех пор, пока в сабе не услышим, что сигнал стал изменяться и искажаться.

Как только мы услышали искажения, делаем громкость на 2-3 пункта тише и начинаем потихоньку прибавлять гейн на сабовом усилке, при этом, прислушиваясь, как саб увеличивает громкость.

Как только услышали, что звук начал меняться, либо перестал увеличивать громкость, отводим гейн чуть назад и оставляем так. Это безопасный предел саба.

Если есть возможность пощупать магнит динамика, то можно погонять этот трек прощупывая нагрев магнита, если нет ощутимого нагрева и рука терпит, значит, настройка сделана верно. Такую настройку также желательно проводить после замены питающих проводов или усилителя. После этого включаем саб и динамики. На сабовом усилке, для начала, в настройке фильтра LPF выставляем ту частоту, которую мы срезали при настройке синусами основных динамиков.

Запускаем снова треки из папки «синусы» и слушаем по очереди. Особенно внимательно на частотах, где мы сделали границу среза между сабом и мидами. Если при переходе частот от саба к основным динамиком ощутимо слышно изменение громкости, то необходимо регулятор усиления сабового усилка сделать саб чуть потише и послушать снова. Если слышно резкое увеличение или уменьшение громкости звука именно в месте стыковки саба и мидов, то нужно отрегулировать срез фильтров саба и мида, пока звук на слух не выровняется.

С основной настройкой звука мы покончили. Перейдем к персональной:

На средней громкости запускаем по очереди песни из папки «тест треки» и слушаем. На треке «2.барабаны» можно оценить работу основных динамиков. Подрегулировать эквалайзером в магнитоле, чтоб звук не был бубнящим, навязчивым, настойчивым. Был максимально четким и приятным.

Аналогично слушаем треки «3.средние» и «4.пищалки». На последнем треке можно также настроить отражение пищалок от стекла или угол наклона напрямую, чтоб пищалки не «били по ушам» а были не навязчивыми и четкими.

Ну и последний этап: покрутите все треки из папки «проверочные треки» на разных громкостях оценивая звук и подстраивая понемногу все уже индивидуально на свой слух. При этом, стоит поберечься увеличивать сильно громкость усилков дабы не попалить все к чертям). Ну вот, собственно, и все. Наслаждайтесь!

Осталось упомянуть, что на заведенной машине при толковом питании, как правило, можно делать на одну единичку громче, чем на заглушенной машине, а негров стоит слушать на 2-3 пункта тише, чем всю остальную музыку.

Метод настройки НЕ подходит для настройки спортивных SPL SQ систем. Там алгоритмы гораздо сложнее. Те, кто строят такие системы и без меня прекрасно знают, что и как настраивать.

Если вы построили процессорную поканальную систему, то настроить ее чуть сложнее. Начинать такую систему нужно, как описано выше, но рано или поздно мы упремся в вопрос настройки задержек сигнала в процессоре.

Методик начальной настройки таких систем и в инструкциях и в интернете множество. Все они разнятся подходом и степенью замороченности. Опишу вам самый простой, на мой взгляд, способ. Конечно, он не поможет вам идеально настроить такую систему. Поканалка настраивается месяцами, корректировкой всех нюансов. Но, тем не менее, метод вам подскажет, хотя бы, с чего начать и куда двигаться, а это уже не мало. Начнем с небольшой теории. Что, собственно, делает процессор?

Основная проблема звука в авто в том, что мы всегда сидим ближе к какому либо каналу. (в зависимости от того где руль. Для примера, возьмем левый).

Так вот звук имеет свою конечную скорость и соответственно, от левого канала звук долетает до наших ушей гораздо быстрее, чем из правого. Кроме того, вполне возможно, в левом канале от пищалки звук долетит быстрее, чем от мида в этом же канале потому как он дальше чем вч и т. д.

У человека (для тех, кто не в курсе) уха всего 2 и мозг определяет, где находится источник звука, просчитывая запоздание сигнала принимаемого ушами. Кстати именно по этому, по сути, сами по себе уши не могут определить высоту расположения источника. Это делает мозг, опираясь на свой опыт. Уши лишь могут определить по горизонтали, где находится источник звука.

Так вот если в машине направить все динамики в сторону ушей, то весь звук у нас будет находиться слева в районе левой стойки или чуть левее руля. Если динамики направлены хаотично, то мы слышим кашу из переотражений и не можем определить, где именно находится источник звука. Для беспроцессорной системы это пойдет, но нам это не нужно. Направляем все динамики на себя.

Теперь процессором начинаем обманывать уши. Определяя самый дальний динамик в системе, мы на остальные выставляем задержку, чтобы в них сигнал начинал запаздывать относительно самого дальнего дина.

В итоге уши начинают считать, что все динамики находятся от нас на одинаковом расстоянии, и звук от них долетает до ушей одновременно. Звук уже не сбивается в угол, а располагается прямо перед вами на уровне глаз. При этом, вполне можно отличить что играет прямо перед вами, а что за первым рядом музыкантов. Можно отличить, где именно поет каждый исполнитель. Вместе с этим, становится практически не слышно, что звук идет из динамиков. Звук весь перед вами, а не в стойках, в картах дверей и т. д. Если система настроена верно, то послушав с закрытыми глазами, потом достаточно сложно себя убедить что звук издают на самом деле динамики. Кажется, что они молчат, а играет лобовое стекло.

Степень реалистичности звуковой сцены и самого звука, во многом зависит От уровня качества самой аппаратуры, ее установки и настройки, ну и от исходного качества звукового материала.

Самые распространенные конфигурации поканалок это:

• двухполосный фронт + саб;
• трехполосный фронт+ саб;
• 2,5 полосный фронт + саб (это когда полос динамиков 3 но пищалка и серединка висят либо на общем усилителе, либо имеют общий канал задержек и соответственно настраиваются одновременно).

Сперва нам придется поколдовать с громкостями каждой полосы. Ведь от расстояния от уха до динамика, также зависит и громкость. А раз расстояния разные, стало быть, громкости тоже будут разными. Если ваша система позволяет это делать, то начать с настройки громкостей просто необходимо. Изменение громкости полос сильно таскает сцену.

Процесс настройки громкостей не сложный. Подключая по очереди полосы системы, послушайте разные треки из папки «проверочные треки», регулируя при этом громкости динамиков. Например, левая пищалка ближе и она громче. Снижаем ее громкость или добавляем громкости правой. С мидами может быть все наоборот. Правый мид дальше, но левый мы закрываем коленом и его слышно хуже, чем правый. Регулируем аналогично с пищалками. После настройки по полосам, запускаем всю систему и регулируя громкость полос попарно добиваемся нужного тонального баланса. Выставленную ранее разность обязательно соблюдаем. С громкостью все.

Теперь нужно глянуть в магнитоле, в каких единицах выставляется задержка. В сантиметрах или миллисекундах. Если в миллисекундах, то в инструкции к гу есть формула как измеренные сантиметры перевести в миллисекунды. Заострять на этом внимание не буду, сами разберетесь.

Перед настройкой кидаем на диск или на флешку содержимое папки «Настройка сцены»

Треки для настройки постарался выбрать с достаточно широкой полосой. Трек «полный диапазон моно» это обычный трек, просто перевел его в режим моно.

Для начала проверяем правильную полярность подключения всех динамиков.

Открываем папку «фазировка» и слушаем. Когда голос озвучивает фазу, звук должен собираться посередине примерно перед вами. А при слове противофаза рассыпаться по стойкам а бас существенно ослабевать. (иногда на вч не слышно разницы и это не страшно но в поканалку такие вч не очень хорошо использовать. Они будут портить сцену). Фазировку проверяем аналогично с методом, описанным для песпроцессорных систем.

Рассмотрим пример настройки задержек двухполосной поканалки + саб.

Ищем на фронте самый дальний динамик. Как правило, это правый мидбас.

Меряем расстояние от головы до правого мида и от головы до правой пищалки. Вычитаем расстояния и полученное значение выставляем для правой пищалки. Таким образом, мы задержали правую пищалку относительно правого мидбаса.

Теперь откидываем межблоки с каналов мидбаса и саба, чтобы они нам не мешали. Тыкаем трек «полный диапазон моно».

Сев в то положение, какое вы занимаете при езде, медленно увеличиваем задержку левой пищалки и слушаем. Вскоре звук пищалки оторвется от левой стойки и начнет перемещаться по стеклу слева направо по мере увеличения задержки.

Крутите задержку, пока звук не окажется посередине лобового стекла под зеркалом заднего вида. Сохраняем настройку, вырубаем систему. Подключаем межблоки мидов и отключаем пищалки.

Включаем, запускаем трек снова. Крутим задержку левого мидбаса, пока звук не окажется там же под зеркалом. Для примерного ориентира могу сказать, что задержка, выставленная на слух, примерно будет равняться реальной разнице расстояний от правого и левого мидов до вас.

Теперь снова сохраняем и снова вырубаем систему. Подключаем миды и вч без саба. Запускаем трек. Слушаем не смещены ли пищалки относительно мидбаса. К примеру, миды играют по центру а вч перед вами. В этом случае, опять же настройками задержек левых динамиков, загоняем все в центр лобового стекла. Учитываем, что увеличение задержки двигает звук слева направо, а уменьшение справа налево. Сделали. Сохраняем вырубаем. Отключаем пищалки.

Берем Y коннектор (разветвитель межблоков), подключаем его в гнезда сабового уся и подключаем к коннектору левый канал сабового выхода (и смотрим чтоб правый во время процеса не коротнул на + а то на этом вы и закончите настройку с дымком).

Включаем трек и слушаем мидбасы с сабом. Крутим задержку левого сабового канала до тех пор, пока саб не начнет звучать не в затылок, а перед вами. Чем ниже настройка саба, тем сложнее уловить движение звука. Это нужно учитывать. И, возможно, тут придется повозиться.

Сделали. Выставляем такую же задержку для правого канала саба, и подключаем межблоки саба без всяких коннекторов, как было.

Подключаем пищалки, включаем трек снова, и слушаем все вместе, при необходимости корректируя задержки. В полную полосу, как правило, звук чуть расползается из-за наложения звука между полосами в фазе и противофазе и переотражений. Приходится корректировать.

Теперь тыкаем папку «5 позиций» для определения параметров получившихся звуковой сцены. Там в треках звучат инструменты разных диапазонов и тонов. Каждый трек озвучивает определенную точку на стекле. В правильно настроенной системе первый набор звуков прозвучит ближе к левой кромке лобового, второй прямо перед вашими глазами, третий по центру стекла, четвертый перед пассажиром относительно вас и пятый около кромки правой стекла.

Хорошей сценой считается, когда звуки все звучат на одном уровне по высоте и промежутки между точками, откуда звучит каждый набор, примерно равны. Да и еще, по глубине они должны казаться на границе лобового стекла или за ним. Если вы достаточно четко закрыв глаза все это слышите, значит ваше ухо обмануто хорошей системой)) В завершение настройки ткните папку «проверка».

Там неплохая локализация звуков на мой взгляд. При этом, желательно, покрутить каждую задержку на два пункта больше и меньше и послушать. На музыкальном сигнале изменение задержки влияет не только на положение сцены, но и на тональный баланс системы. Что-то в звуке накладывается и усиливается, а что-то ослабевает. Кроме того, бывает такое, что при регулировке задержки звук прыгает по стеклу то выше то ниже. Опытным путем можно в итоге подобрать оптимальное положение. Ну вот, собственно с настройкой и все.

Возможно, придется чуть перенастроить срезы динамиков для оптимального баланса громкостей и диапазонов. Аналогичным образом проводится настройка и 2,5 и 3 полос с той лишь разницей, что в трехполоске серединку нужно поочередно отслушать и с мидом и с вч.

Отдельным абзацем упомяну СПЛ системы с поканальным звучанием. В таких системах поканалку организовывать дело вынужденое и необходимое. В таких системах фронт настолько мощный, что парой каналов усилка его просто не усилить. Приходится владельцам устанавливать отдельные усилители для вч, для сч, для мидов а то и по нескольку. Соответственно процессорной магнитолой настроить весь этот сложный механизм гораздо проще в плане кроссоверов. Но в принципе в спл системе вполне можно обойтись и безпроцевой магнитолой + активные кроссы. Тут уже выбирается способ удобнее и дешевле. Кому что. Никакой речи о звуковой сцене в прямом смысле этого понятия в спл системе быть не может.

Остается только сказать, что звуковая сцена это никакая не «высшая материя, которую услышат только профи». Сложно не услышать когда звук идет не из динамиков, а весь находится перед вами. Любой человек, даже далекий от звука, Вполне услышит работу процессора в системе.

УРА! Наша система толково выбрана, подобрана, установлена и настроена! Чего еще желать то? Ну, разве что, чтобы наша система работала и радовала нас долгие годы независимо от погоды и частоты использования! А вот для этого очень не помешает проверить уже на готовой системе, достаточно ли ей нашего питания? Итак, система у нас собрана и подключена, либо стоит уже давно и «долбит чотка на весь райончик, вызывая уважуху у чотких посонов».

Сейчас попытаемся вдумчиво и точно протестировать питание системы и порадоваться ее шикарности либо осознать, что питалово отстой и выловить ее слабые места.

Для этого нам потребуются: любой мультиметр, способный адекватно измерить постоянный ток до 20в с точностью до сотых долей, и способный измерить сопротивление в омах скажем до 100ом. Перед тестом стоит придирчиво оценить чистоту и надежность всех контактов, соединений, дистрибьюторов и клемм. Все контакты, от генератора и до усилка, должны блестеть, не иметь окислов, быть надежно стянутыми. Наконечники должны быть надежно обжаты и защищены от влаги. Окислы скрутки, сращивания, масса на дохлых болтах и подобные сопли просто недопустимы.

Если вы такое нашли в своей системе, значит ваше питания уже полное барахло, даже если « долбит чотка а пацаны все вшоке и ваще вас все устраивает ». Ваши усилки голодают, саб жарится, а звук просто ужасный, независимо от крутости компонентов. Прибегать к мультиметру до устранения вышеперечисленного не имеет никакого смысла.

В общем мы все устранили. Приступаем к замерам. Учтите, что нет смысла переходить к следующему пункту не удовлетворив предыдущий.

1) Заводим машину, включаем злых негров с длительными низкими синусами (или если у вас фи то с неграми, бьющими в частоту настройки фазика) на всю, держим обороты на уровне 1500-2000 и меряем напряжение на клеммах усилителя.

Если напряжение не падает ниже 12.8-13в, то выключаем все, берем пиво получаем респекты и забиваем на то что написано ниже. Если меньше читаем дальше.

2) В том же режиме меряем напряжение на клемме генератора относительно двигателя. Если там 13.5-14.4 то идем дальше. если нет то ремонтируем, меняем генератор, проверяем ремень генератора.

3) Меряем напряжение на клемме генератора относительно кузова авто. Если напряжение нормально и одинаково с п.2 то идем дальше если нет то ставим дополнительный провод массы от движка до кузова.

4) Меряем на клеммах аккумулятора. Если разница с п.1 больше 0.1в, то проверяем клеммы генераторного провода и провода массы от аккума на кузов, меняем провода, проверяем клеммы аккума. Меряем напряжение аккумулятора на заглушенной машине. Если меньше 11.8в то заряжаем аккум и заново проверяем на заведенной и с музыкой.

5) Меряем напряжение после силового предохранителя относительно минуса аккумулятора. Если разница с замером в п.4 больше 0.1в, то проверяем, чистим ВСЕ контакты держателя преда. если все норм то идем дальше.

6) Меряем напряжение на дистрибьюторе питания (если он есть) относительно кузова авто или отдельного минуса (если он проложен). Если разница с замером аккума в п.4 больше 0.5-0.7в, то проверяем контакты дистрибьюторов, задумываемся о качестве, сечении и замене силового провода. Проверяем контакты минусового провода (если он есть) и о равности его сечения с силовым.

7) Меряем напряжение после преда перед усилками (если он есть). если разница больше 0.1 относительно дистра то проверяем контакты предохранителя и держателя.

8) Меряем напряжение на клеммах усилителя (усилителей) если разница с замером дистра в п.6 больше 0.1в то проверяем контакты, зажимы, клеммы от дистра к усилку.

Если разница напряжения на клеммах усилка и на клеммах аккума не больше 1в и не падает ниже 12.9в, то переходим ко второму абзацу п.1. Если нет, то начинаем заново с п.1

Питание проверили, но существует еще несколько вопросов по улучшению питания, которые волнуют многих новичков.

Хватит ли заводского питалова для моей системы?

В общем, то вопрос несколько не точный. Точнее спросить на сколько его хватит? Я уже писал, что аккум и генератор это замкнутая энергетическая система. То есть разряд аккума компенсируется зарядкой с генератора. Баланс этой системы заключается в том, чтобы зарядка генератором обеспечивалась, как можно более стабильно а разряд аккумулятора не был настолько глубоким, что генератор не будет успевать его восстанавливать. Немножко заумно завернул. Попытаюсь объяснить. К примеру, мы знаем, что под капотом стоит стоковые обычный аккум, генератор и мы ничего не можем с этим поделать. Это вовсе не означает, что с музыкой можно попрощаться до организации толкового питалова. Слушать можно и можно слушать громко.

Главное не увлекаться и знать меру. Если покатались где-то, послушали музыку, то потом, какое то время, вам придется покататься в тишине, для того, чтобы генератор смог восстановить подсаженый аккум. Тревожным звонком можно считать снижение скорости вращение стартера. Если стартер начинает чуть более вяло крутить двигатель, то нужно дать достаточно времени аккумулятору восстановиться.

Время восстановления аккума будет зависеть от степени его износа и от напряжения дающего генератором. Именно по этому я всегда говорил, что любой автозвук начинается с питалова. Ваш генератор должен смело давать 13.8-14.2 вольта хотя бы при работе на штатную бортсеть. Только в этом случае зарядка аккумулятора будет правильной и эффективной. Даже если ваше питание не справляется с вашей музыкой и просаживается, чередуя прокачки с тишиной вы вполне можете найти тот баланс, при котором ваша бортсеть будет вполне жизнеспособной длительное время.

В этом вопросе остается только предостеречь от раскачки изношеного акума и от глубокого разряда кислоты. Если ваш аккум уже устал, то не стоит на него валить злое потребление усилков. Такой аккум может умереть безвозвратно за очень короткий промежуток времени. Также периодический глубокий разряд аккума (когда не хватает напруги чтоб даже стартер провернуть) может убить даже бодрую кислоту.

Ну и слабое питание это конечно полумера никто не даст гарантии, что выбраный вами режим пракачки-отдыха оптимален и что когда нибудь вы не останетесь посреди улицы с мертвым аккумом. Также, со слабым питанием о максимальных мощностях усилителя можно не мечтать. Кстати по моим прикидкам стоковая бортсеть современных авто вполне вывозит ампер под 100 нагрузки.

Дальше сами можете прикинуть. Если борт сеть не просаживается сильно под вашей нагрузкой то мудрить с заменой питания нет никакого смысла.

У меня стоковое питание, но заменить генератор проблемно. Поможет ли мне установка более мощного аккумулятора?

Тут тоже многие попадаются на рекламные лозунги, содержащие цифры виде ампер-часов. Ампер часы это не мощность аккума а его емкость.И это очень важно. Если вы вместо унылой кислоты в 45ач поставите унылую кислоту 65ач, это по сути ничего не даст, разве что 65 ка погибнет чуть попозже. Если уж менять аккум то на гель или лучше AGM аккумы.

Главное приемущество AGM это скорострельность, а также спокойное отношение к глубокому разряду. Скорострельность таких аккумуляторов обусловлено низким внутренним сопротивлением. Это, грубо говоря, значит, что аккум и стреляет сильнее током и заряжается интенсивнее от генератора и главное быстрее. То есть восстанавливаться такой аккум будет гораздо быстрее кислоты. По этому, если хотите поправить питание, то лучше всего это сделать с помощью AGM.

Даже бюджетный AGM будет лучше крутой кислоты.

Упомянуть тут остается разве что о том, что GEL и AGM это разные вещи. В интернете можете почитать, в чем плюсы, минусы и отличия. Также, обратите внимание на то, что AGM боится больших напряжений заряда и в гаражных условиях требует автоматических зарядных устройств. Кривыми руками AGM убить проще, чем кислоту. И опять же, аккум не панацея. Аккумулятор это только 12.5 вольт из возможных 14.4 для усилителя. На максимум способностей железа вы и в этом случае не выйдете. Есть конечно усилки со стабилизированым питаловом но это совсем другая не бюджетная история.

Хочу поставить аккумулятор мощнее, но хватит ли моего генератора заряжать такой аккумулятор.

Опять же вопрос о емкостях и мощностях. Если теоретически взять два одинаковых аккумулятора разной емкости, но одинакового внутреннего сопротивления (одинакового пускового тока и т.д.) то при зарядке они с генератора потребят одинаковый ток. Кроме того, ток заряда будет изменяться в зависимости от степени заряжености аккума. Более скорострельные AGM кушают больше тока? когда заряжаются но в любом случае там речь вовсе не идет о многих десятках ампер. Однозначных цифр я в интернете не нашел для примера? но лично по моим прикидкам даже мощная кислота не потребляет больше 10-15 ампер при зарядке.

А это значит, что исправный стоковый генератор вполне будет справляться с зарядкой мощного аккума. Если вы, конечно, не будете генератор постоянно просаживать музыкой. Если напряжение генератора меньше 12.6в то аккум не заряжается вообще. А если такой просад появляется из-за музыки, то вы не только не заряжаете аккум, а еще и сажаете и вопрос дохлого аккума эт будет делом времени. Короче тут тоже надо давать аккумулятору приходить в себя и подзаряжаться. Не стоит считать мощные аккумы неисчерпаемыми источниками энергии).

Музыке не хватает питания, как мне поставить второй аккум?

Вообще, второй аккумулятор, эта тема, будоражащая ум каждого второго новичка автозвука.

Перед тем, как ставить второй аккум, нужно четко разобраться сперва, как ставят его, когда, в каких системах и для каких целей.

Лепить второй аккум просто потому что «вон все так делают» нет никакого смысла. Особо если второй аккум, это такая же уставшая кислота, как и первый под капотом.

Во первых, не стоит забывать, что кислота при работе выделяет пары всякой гадости которая весьма вредна для организма и понюхав зиму в салоне кислоту вы реально рискуете нажить себе хронических болячек. Особо если навертели генератор вольт до 15 и заставляете кислоту кипеть почти постоянно.

Во вторых, всегда один мощный аккумулятор лучше, чем два слабых под капотом и в багажнике.

В третьих, если ставить два аккумулятора, то наиболее эффективно они будут работать, если стоят рядом или под капотом или в багажнике. Любой провод прокинутый между ними обладает своими потерями и всегда генератор будет заряжать охотнее подкапотный а музыка будет охотнее жрать багажный. Ночью же, когда машина стоит аккумы будут пытаться выровнять свой потенциал и хорошо, если они одинаковы и одинаково бодры.

А если у вас в багажнике окажется подсевший AGM, то он запросто за ночь подсадит подкапотную кислоту, а утром, попытаясь завести машину вы просто выпалите пред между аккумами поскольку стартер попытается запитаться с багажного более скорострельного аккума. Да и вообще кислота слабенький помощник хорошему AGM. Это я перечислил только верхушку айсберга.

При работе двух различных батарей в общей цепи будет возникать еще куча всяких процессов, которые в большинстве своем, будут снижать эффективность работы питания авто. Для повседневной системы всегда предпочтительнее иметь 1 толковый аккумулятор, чем два сомнительных. Если ставить пару, то хотя бы одинаковой конструкции.

Спецы же, в багажник ставят аккумуляторы, либо когда для их мощностей одного просто мало а более мощный поставить уже нет места, либо когда выкатывают стрелять на замере. Тут уже главная суть сократить длину силовых проводов увеличив, при этом, скорость нарастания тока, а стало быть, и результат. А ведь если провод силы короткий, то вовсе не обязательно делать его конского сечения, а значит, проще будет обвязать злой усь.

По этому стоит задуматься, перед тем как ставить 2й аккум. Нужен ли он вашей системе вообще, если да то какой именно нужен и как его поставить правильно. Не лепите бездумно.

Как мне выбрать генератор для системы?

Интересный вопрос, которым задаются многие. Проблема состоит в том, что достаточно сложно узнать способности по мощности отдельно взятой модели генератора. В заявках часто врут. Тем более трудно предугадать, какая будет отдача у генератора в условиях взаимодействия с вашим движком. Генератор вовсе не отдает весь свой максимум, как только вы завели двигатель. У генераторов есть характеристики зависимости отдачи от оборотов. Вполне возможно, что нужный вам ток, генератор отдаст лишь на больших оборотах движка, а на малых генератор будет не эффективен.

Но это вовсе не значит, что нужно ставить целую подстанцию под капот. Чем мощнее генератор тем дольше он будет удерживать 14вольт на аккуме и на клеммах усилка, а значит и аккуму будет комфортнее и мощности больше усилители отдадут. Если в вашей системе просадка напряжения не идет ниже 12.5 вольт а между ударами баса напряжение успевает восстанавливаться до 13.5-14.2в то в принципе можно не волноваться, это вполне приемлемое питание.

В такой системе и на заглушеную слушать можно, и при езде послушать музыку безбоязненно. С хорошим питанием аккумулятор восстанавливается достаточно быстро, стоит только снизить громкость звука. Полностью питание системы обеспечивать генераторами необходимо лишь спортсменам, у которых каждый вольт это серьезный + к результату.

Что касается подбора генератора, то я обычно выбираю заявку тока генератора приблизительно схожей с суммой предов аппаратуры +20а на бортсеть. Учитывая, что в заявке врут в итоге получается нормальный выбор для повседневной. Но это, конечно, малообъективный метод, и рекомендовать его я не могу))

Я поставил мощный аккумулятор и генератор. Какой мне провод положить от аккума до генератора?

Вопрос очень логичный и правильный. Если токи вашей бортсети возрасли, то и провод от генератора придется поменять. Единственное, что я посоветую так это не впадать в маразм на этом процессе и не кидать толстенные шланги силы. Генератор при всем своем желании не сможет отдать больше, чем в него заложил производитель.

По этому на генератор в 100 ампер совершенно нет необходимости пилить провод в 50 квадратов, даже если у вас мощная система и сила на музыку идет 50мм2 сечением. В таком раскладе вполне хватит 16-25 мм2. Да и не стоит забывать, что большое сечение силы, помимо прочего, обусловлена и длиной провода, которая на этом участке совсем не велика.

Также не стоит забывать о массе между движком и аккумулятором. Часто кинув шланг на + от генератора люди оставляют 4 штатных квадрата массы. Соответственно толку от их силы никакой не будет.

Еще советую учесть аспекты безопасности. Скорострельный аккумулятор и мощный генератор, в случае короткого замыкания или дтп(ни дай бог), гораздо быстрее воспламенят провода. Учитывая, что провод между генератором и аккумом не имеет предохранителей а провод проходит, как правило, через всю морду авто, советую продумать трассу его прокладки и дополнительно защитить провод гофрой и своим предохранителем.

В общем, питание это хорошо, но безопасность, прежде всего.

Теперь уж точно все проверили, все поправили, все настроили. Счастье, отдых и победа уже совсем близко!

Но иногда система вместе с отличным звуком, воспроизводит всякого рода шипения, жужжания, потрескивания. Иногда тон этих помех зависит от оборотов двигателя, иногда нет. Как бы то ни было, это явление называют наводками на сигнал и вылечить эту проблемку порой не так то просто. Но мы попытаемся.

Основная проблема в том, что избавление от помех дело настолько муторное и неопределенное, что на всех звуковых форумах ведутся многостраничные дискуссии.

Разберемся с чего нужно начать борьбу с помехами.

1) Первое и самое главное с чего нужно начинать это с проверки межблочных кабелей, если в системе установлен усилитель. Не качественный или поврежденный межблок, в первую очередь ловит малейшие наводки. Проверяется его целостность и расположение. Он должен находится, как можно дальше от силового кабеля, акустических проводов и, по возможности, от других проводов авто. Также, не помешает проверить межблок, заменив его на заведомо целый и качественный.

2) Проверяем надежность контактов в системе. Плохой контакт сам по себе будет вносить ощутимые искажения.

3) Не помешает также проверить грамотность подключения магнитолы к питанию.

4) Многие магнитолы комплектуются фильтром помех по питанию. Он представляет собой небольшую коробку, через которую проходят провода питания магнитолы. Иногда ее установка помогает избавиться от помех.

5) Если вышеперечисленное не спасло, то лезем глубже. А вернее под капот) Все генераторы оборудуются конденсатором сглаживающем помехи, он находится, как правило, под защитной крышкой генератора.

Вот он, чуть ниже регулятора напряжения. Пробуем откинуть ремень генератора, завести машину и послушать. Если помехи пропали значит, открываем крышку и смотрим наличие и целостность конденсатора. Также, не помешает обратить внимание на минусовой провод идущий от двигателя на кузов. При необходимости, заменить его на провод большего сечения.

6) Проверить целостность высоковольтных свечных проводов. Дефект их изоляции может привести к пробою на массу и как следствие к высокому уровню помех.

7) Если у вас усилители берут минус с кузова, то иногда возникают помехи из-за разности потенциалов на кузове или из-за плохой массы, в обоих случаях все это начинает выравниваться через межблоки, что приводит к искажениям и помехам. Проверить это не сложно. Достаточно бросить проводок между минусом магнитолы и минусом усилителя и послушать пропадет наводка или нет.

8) Стоит на всякий случай проверить сами усилители. Отключить межблоки и завести машину послушать. Возможно, шумы и наводки дает неисправность усилителя, мало того были случаи, когда неисправный усилитель давал помехи на все усилки в системе.

9) Владельцам магнитол фирмы PIONEER стоит проверить целостность предохранителя массы линейных выходов. Где он расположен и как это делать, можно свободно найти в интернете.

10) Очень часто было замечено, что серьезные помехи в сеть дают некоторые зарядные устройства различных девайсов. Если у вас что-то заряжается или работает от прикуривателя, пробуйте отключить.

Причин, на самом деле, гораздо больше и зачастую лечение наводок превращается в многодневные танцы с бубном. Но начинать рекомендую с вышеперечисленных пунктов.

Осталось изучить только пару моментов, касаемых обслуживания системы и использовании ее зимой.

Как правильно настроить звук в машине

goblin247 › Блог › Настройка звука в автомобиле для новичков

Купить и установить в свой любимый автомобиль все необходимые компоненты – это еще не есть круто. Да, в зависимости от головного устройства и правильно подобранной акустики звук будет, будет хороший, порой даже прекрасный, но все же эту систему еще надо настроить, причем правильно, грамотно.

Хочу сказать сразу, что в дебри, в глубокий лес в этой статье мы лезть не будем, она ориентирована исключительно для новичков, которые только что купили магнитолу и акустику и хотят ее сами настроить…

Все системы по настройке звуковой сцены можно разделить на два класса:

— обычные системы, играющие от магнитолы

— системы, играющие от отдельных усилителей

Начнем, пожалуй, с самого, на мой взгляд, простого. Под обычными системами в плане настройки мы будем понимать все компоненты, играющие от головного устройства (магнитолы), и компоненты, которые “подпитываются” от отдельных усилителей без процессора.

Настройка звука без усилителей мощности

После правильного подключения необходимо поставить свою любимую музыку или жанр, сделать погромче до того момента, когда акустика начинает “хрипеть”. Делаем громкость чуток потише. Далее садимся за штурвал системы и начинаем потихоньку вытягивать низа и верха. С верхами будет несложно, их, так скажем, не переувеличишь, а басы на такой громкости можно выставить по принципу “чем больше тем лучше” до того уровня, когда не начнется “разрыв” динамиков. Ну что ж, по максимально возможной “чистой” мощности мы настроились. Теперь надо выстроить хотя бы небольшое подобие временных задержек, что “небольшим” тоже трудно назвать. Но тем не менее, попытка не пытка. Не отходим от нашего штурвала и начинаем изучать в меню регулировки уровня фронтальной акустики и тыловой (фадер и баланс). Общая звуковая сцена в автомобиле должна быть ориентирована только на капитана наземного судна. Если настройки фадера и баланса все “в нулях”, то звуковая сцена размыта, звук хозяйничает в салоне авто, поэтому необходимо обуздать и направить его в нужном направлении. Настройка звука может быть следующая: тыловая акустика всегда ставится только на подзвучку, вся музыка должна исходить из фронтальной акустики, в противном случае правильной звуковой сцены у нас не получится. Регулируем при необходимости (если тыловые динамики переигрывают фронтальные) фадер на перед, ориентировочно на +15%. Если же кто-либо купил назад компонентную акустику (что очень-очень не правильно), то рекомендую на кроссоверах настроить звук пищалки на -2db, если такого кроссовера нет, то вынести фадером на фронтальную акустику побольше. При настройке звука посредством регулировки перед/зад помните, что весь слышимый звук должен исходить из передних динамиков, задние ставятся исключительно для подзвучки, тыловая акустика не должна “забивать” фронтальную”. Настройка звука в плане лево/право тоже очень важна при постройке звуковой сцены. Так, в большинстве случаев, выставляем балансом на +10-15% на правую сторону, в результате мы “смягчим” левые динамики, не будет уже такого ощущения сильного выражения левой стороны. При настройке баланса старайтесь сделать так, чтобы все звучание исходило, как бы, от лобового стекла автомобиля. Необходимо создать ощущение того, что вы НЕ слышите звук именно из динамиков.

Настройка звука с усилителями мощности.

Говоря о таких системах в принципе, тут нет ничего заоблачно-сложного, добавляется только настройка фильтров и уровня мощности на самом усилителе. Конечно, при настройке общей звуковой сцены необходимо еще и учитывать конфигурацию самих динамиков, но это уже принцип подбора компонентов. Я думаю, что купив музыку в свой любимый автомобиль, вам подобрали соответствующие “ингредиенты” и не обманули…

Прежде чем набрасываться настроить все регулировке усилителя, необходимо согласовать уровень сигнала магнитолы с уровнем сигнала усилителя. Садимся за штурвал, все настройки ставим в ноль (на заводские), не забываем убедиться, что уровень мощности усилителя (Level) повернут в положение минимальной чувствительности. Начинаем увеличивать громкость магнитолы до момента появления искажений. Как только акустика начинает “захлебываться” немного снижаем уровень громкости. Теперь придется заняться физкультурой: залезаем в багажник (обычно усилители располагаются там) и в смешной позе начинаем крутить уровень мощности усилителя вверх, пока опять не услышим искажения. Как только динамики издадут сигнал sos – немного снижаем уровень усилителя. Все. Теперь уровень магнитолы и усилителя согласованы по мощности.

На каждом усилителе есть фильтры верхних и нижних частот ( high pass и low pass). Хай пасс фильтр используется для того, чтобы ограничить попадание низких частот на динамики. Например, если high pass фильтр установлен в положении 100 Гц, то частоты ниже этой отметки (глубокий бас) попадать на акустику не будут. Как правило, шкала регулировок (граничная частота фильтра) верхних частот настраивается в пределах 40-160 герц. Обычно этот фильтр мы ставим в зависимости от той или иной акустической системы в положении 80-100 гц. Low pass фильтр используется только в системах, где есть могучий и великий дядя сабвуфер. Принцип действия этого фильтра схож с предыдущим, только здесь уже фильтр не дает воспроизводить сабу частоты выше той регулировки, которую установить. Например, low pass фильтр установлен в положении 70 гц, это значит, что частоты выше 70 гц саб воспроизводить не сможет. Обычно этот фильтр мы ставим в положении 70-90 гц. Также есть возможность отключить все фильтры, но в таком случае “матерого” звука мы не добьемся. Ради эксперимента вы можете попробывать – посмотрите, интересная картина получается…

Настройки усилителя мы все сделали, теперь возвращаемся к предыдущему пункту и занимаемся настройкой звука в отношении направленности, сосредоточенности общей звуковой сцены.

В заключение этого пункта хочу обратить внимание и предостеречь вас вот от чего. Всей новой акустике нужно время, чтобы они нормально, так скажем, разработались. В среднем у счастливого обладателя замечательного комплекта уходит месяц-полтора. В этот период НЕ включайте звук на полную мощность, это только для акустики будет хуже. По прошествии этого времени резиновая подвеска станет более мягкой, динамик будет легко “ходить”. Можно теперь приступать к донастройке усилителя мощности. Вся система будет звучать намного лучше, чем при ее первой настройке! Что же касается грозных сабвуферов – они могут распевать свой голос от двух месяцев до полугода.

Как настроить магнитолу для хорошей музыки в машине

После замены аккумулятора на автомобиле или выхода из строя предохранителя происходит обнуление параметров, запрограммированных в головном устройстве акустической системы. Владельцу автомобиля следует знать, как настроить магнитолу, что позволит прослушивать звуковые композиции с высоким качеством звука.

Как правильно настроить звук

Для настройки музыки в автомобиле требуется выставить баланс звучания между передней и задней акустикой, часть пользователей корректирует распределение звука по сторонам салона автомобиля. Проверка качества звучания производится включением тестовой записи, которая позволяет выявить недостатки воспроизведения звуков. Владелец автомобиля выбирает желаемые настройки эквалайзера, а затем корректирует сигнал путем включения фильтров, срезающих частоты. Дополнительно устанавливается параметр Bass Boost, позволяющий поднять качество трансляции низких частот.

Если в акустической системе используется низкочастотный динамик или дополнительный усилитель, узлы настраиваются отдельно. После проведения правильной настройки пользователь не должен определять место расположения источника звука. Регулировку рекомендуется доверить специалисту, поскольку самостоятельно добиться равномерного звучания можно только опытным путем.

Как настроить эквалайзер

Настройка эквалайзера на магнитоле позволяет сбалансировать частоты звучания в зависимости от характера исполняемой песни. Частотный диапазон разделен на полосы, которые регулируются пользователем. В память головного устройства записаны заводские установки, которые выбираются из списка. Количество предусмотренных сцен частотные полосы зависит от производителя и модификации проигрывателя.

Для доступа к разделу эквалайзера требуется зайти в раздел настроек аудио и найти параметр EQ, а затем выбрать желаемую сцену. На части японских магнитол (например, Pioneer) имеются 1 или 2 ячейки для сохранения индивидуальных кривых, которые настраиваются пользователем по собственному восприятию звука в автомобиле. Изменение частотных полос производится кнопками или вращением регулятора громкости. Для воспроизведения тяжелых песен рекомендуется усилить низкие частоты, для вокальных композиций — поднять диапазон до 250-800 Гц.

Фильтр высоких частот

Дальнейшая настройка автомагнитолы предусматривает корректировку режима HPF, позволяющего изменить значение порога высоких частот, воспроизводимых громкоговорителями. Функция позволяет убрать ту часть сигнала, которая лежит ниже возможностей динамика. Микропроцессор магнитол позволяет срезать частоту в диапазоне 50-200 Гц, на части изделий допускается изменение характеристики среза.

Фильтр низких частот

Параметр используется для настройки качества звучания низкочастотного динамика, выводя на изделие частоту, расположенную ниже запрограммированного параметра. На магнитолах Pioneer допускается обрезка сигнала в диапазоне 50-200 Гц, дополнительно подстраивается уровень громкости выходящего сигнала и характеристика обрезки. При корректной регулировке громкости звучание сабвуфера не выделяется из общей звуковой картины.

Тонкомпенсация

Тонкомпенсация (на части магнитол обозначается Loudness), применяемая для настройки акустики, позволяет прослушивать звукозаписи при низком уровне громкости. Функция аппаратно повышает низкие частоты, по мере увеличения громкости степень усиления падает, а затем отключается. Функция настраивается через меню, проигрыватели допускают до 3 ступеней усиления (Low, Mid и Hi). Значение устанавливается владельцем автомобиля опытным путем.

Основные настройки

Кроме регулировки качества звука, пользователь настраивает дополнительные параметры, позволяющие расширить функциональные возможности головного проигрывателя. Перечень опций зависит от конструкции изделия, часть магнитол допускает подключение внешних накопителей или смартфонов по протоколу беспроводной связи Bluetooth. Функция позволяет хранить композиции на переносном накопителе, магнитола используется для воспроизведения или усиления звука.

Радио

Существует 3 способа настроить магнитолу на прием радиостанций:

• Автоматический поиск частот через раздел BSM. Оборудование сканирует диапазон и последовательно записывает в память частоты радиостанций с наиболее мощным или устойчивым сигналом. При этом на экране может отображаться номер ячейки, название радиостанции или частота (зависит от типа магнитолы). Пользователь может предварительно выбрать шаг сканирования диапазона (100 или 50 кГц).
• Полуавтоматический поиск, запускаемый нажатием на клавиши сканирования эфира. После обнаружения сигнала поиск останавливается, пользователь слушает транслируемую музыку в машине. Водитель может сохранить понравившуюся волну в памяти головного устройства и перейти к дальнейшему сканированию диапазона. Записанные станции выбираются путем нажатия кнопок, отвечающих за ячейки памяти. Также для выбора частот используется штатный мультируль, к китайской магнитоле узел подключается через конвертер сигнала.
• Ручное сканирование диапазона выполняется до момента обнаружения необходимой частоты радиостанции, которая отобразится на дисплее. Затем владелец автомашины или записывает частоту в память, или слушает контент до выключения оборудования. Корректно настроенная автомагнитола, работающая с исправной антенной в зоне устойчивого приема сигнала, обеспечивает передачу звука без треска и помех.

При настройке радиоприемника пользователь устанавливает уровень вещания сигнала в диапазоне FM. Магнитолы позволяют настроить прием сигналов о дорожной ситуации TA с возможностью автоматического перехода на другую радиостанцию, транслирующую идентичную информацию (параметр AF).

Время

Владелец автомобиля устанавливает время на магнитоле через раздел Clock, предусмотренный в меню. Изменение значения часов или минут производится кнопками или вращением регулятора громкости. Часть оборудования автоматически синхронизирует время по сигналам RDS, передаваемым на поднесущей частоте радиостанций диапазона FM. Для корректного отображения времени необходимо изменить установки летнего или зимнего времени (требуется на части проигрывателей). Часы отображаются на дисплее, допускается регулировка места расположения табло.

Язык и календарь

Настройка магнитолы позволяет скорректировать язык, хотя многие владельцы пользуются английским меню (включено по умолчанию). Для изменения режима следует войти в меню, язык в оборудовании стандарта 1 DIN переключается нажатиями на кнопки. Если в автомобиле установлена магнитола с сенсорным дисплеем, требуемый параметр выбирается из разворачивающегося списка. Аналогичным образом настраивается календарь, используемый в оборудовании на базе операционной системы Android.

На штатных магнитолах предусмотрен календарь, который программируется через меню головного устройства или через информационный дисплей бортового компьютера. Часы и дата отображаются на дисплеях, расположенных на комбинации приборов и магнитоле. Алгоритм настройки зависит от модели машины, особенности программирования изложены в инструкции по эксплуатации.

Отображение пробок

Навигационный блок, встречающийся на некоторых автомобилях, является частью конструкции штатного оборудования, оснащенного сенсорными дисплеями, диагональю 5-8″ (зависит от модификации). На экране отображается карта местности и показывается положение автомобиля, определяемое по спутникам GPS или ГЛОНАСС. Настройка штатной магнитолы не предусматривает информирования водителя о пробках, поскольку обмен такими данными со спутниками не предусмотрен.

Оборудование допускает получение информации через подписку ТМС по отдельной составляющей частоты трансляции радиостанций диапазона FM. Настройка отображения пробок через TMC на магнитоле заключается в установке IMEI-конвертера для карт Garmin и генератора ключей. После получения кода, состоящего из 25 символов (цифр и букв латинского алфавита), информация вносится в регистрационное окно. Затем пользователь настраивает цвета для отображения свободных или занятых маршрутов, условные обозначения трафика.

Как сбросить настройки

Сброс к заводским настройкам выполняется при появлении перебоев в работе, связанных с некорректной настройкой оборудования. Для обнуления памяти на оборудовании предусмотрена кнопка, скрытая под передней панелью. Для запуска процедуры требуется включить зажигание и нажать на резиновую клавишу тонкой зубочисткой, использовать металлические предметы не рекомендуется из-за риска повреждения контактной площадки.

На оборудовании марки Sony для перезагрузки требуется одновременно нажать и удерживать в течение 2 секунд кнопки Dspl и Mode. Производитель рекомендует проводить процедуру после замены автомобильного аккумулятора или после подсоединения дополнительных кабелей к главному разъему. Чтобы продолжить пользоваться магнитолой, необходимо провести повторную настройку параметров.

При отключении аккумулятора или изъятии предохранителя из цепи питания также сбрасываются настройки магнитолы, методика применяется для обнуления ячеек памяти штатного оборудования. На части магнитол, чтобы не сбрасывались настройки часов и радиоприемника, предусмотрена литиевая батарея для резервного питания. Полное обнуление настроек возможно только после отключения дополнительного источника питания. Информация об особенностях алгоритма сброса параметров приводится в инструкции по эксплуатации.

Настройка звуковой сцены в автомобиле

Настройка звуковой сцены в автомобиле

Для удобства потребуется аудиоплеер Poweramp (для системы Android)

Информация взята с сайта drive2.ru. образ диска в формате FLAC в конце статьи. ( прим.)

Долго искал, экспериментировал, мучался с настройками. И вроде бы все не плохо, но не то. И вот наткнулся на одном из форумов на способ предлагаемый пользователем с ником “RUSpect”. Сделал так как делал он, просто по шагам 1-2-3…Дальше довел на слух под себя и теперь сцена просто потрясающая.

Маленькая ремарка от меня. Этот метод рассматривает регулировку задержек путем установки расстояний до излучателей в сантиметрах. В милисекундах все будет наоборот.

Начнем…Много какого музыкально-настроечноего материала я перепробовал, но остановился на одном единственном «LET’S TEST CD-приложение к жураналу “Салон AV” №7 2002 г.» По моему мнению треки с 9 по 69 – отличный материал для первоначальной настройки, остальные просто приятно послушать.

Как писал выше, методика применялась для систем с 2-х полосным фронтом и одним сабом. Теперь к настройке. Обычно настройка как бы разбита на несколько этапов, если где-то «схалтурил» то и результат получался соответствующий.

1. Грубое выставление задержек (метод для регулировки задержек в сантиметрах)
2. Проверка фазировки (аккустической фазы)
3. Регулировка уровней для каждого излучателя
4. Выбор частоты раздела ВЧ/НЧ
5. Точная настройка задержек
6. Правка АЧХ эквалазером
7. Настройка саба.

Собственно по каждому пункту, как говорили учителя в школе, мы и пройдемся)))

По-умолчанию: ВСЕ излучатели (динамики) подключены в электричекой фазе. Частота раздела ВЧ/НЧ 3.15кГц 12дб/окт как самая провереная при которой мало что может сгореть. Саб в данный момент не участвует в настройке потому отключен.

1. Грубое выставление задержек

Тут все просто, берем рулетку и замеряем расстояния от динов до места, к примеру для правого руля у нас получилось: мид Л/П +90/+60, твитер +100/+50, записали в блокнот.

2. Проверка фазировки (аккустической фазы)

Для проверки используем Трек № 10 «коррелированный розовый шум»

Отключаем миды, слушаем только ВЧ, затем наоборот.
«Пучек шума» должен быть в обоих случаях как для ВЧ, так и для НЧ собран в одной точке. Расположение этой точки пока нам не интересно, мы сейчас не этим занимаемся. Меняем фазу на дальнем дине (религия), слушаем. Оставляем фазировку на дальнем дине такую, при которой пучок был более собран.

3. Регулировка уровней для каждого излучателя

В данной настройке слушаем Трек № 11 «Розовый шум»

Отключаем миды, слушаем только ВЧ, затем наоборот.
На данном треке отлично слышно какая из сторон громче, когда включите все сами поймете, что с этим делать.
Сначала «правим» ВЧ, затем НЧ, затем включаем все 4 канала и выравниваем уровни между парами ВЧ, затем НЧ, далее включаем ВЧ+НЧ левой стороны для самоудовлетворения и проверяем правую сторону. В конце этой настройки шум должен быть «однородным», то есть вы его должны слышать с одинаковой громкостью из каждого из 4х каналов, а не к примеру из ближнего ВЧ явно громче чем из из левого НЧ.

4. Выбор частоты раздела ВЧ/НЧ

Перед этим этапом делаем контрольную проверку фазы. Для этого используем Трек № 12 «розовый шум фаза-противофаза».
В фазе «пучек шума должен исходить откуда угодно, главное, чтобы вы его не слышали из какого-либо динамика. Если при фазовом сигнале явно слышно к примеру в каком-нибудь миде, то идем все сначала, начиная с пункта №1, поверьте, где-то не правильно намеряли или услышали.

Фазу проверили, все хорошо.
Далее начинается «шаманство», с использованием треков №46-66, диапазон до 100 Гц пока не интересует, т.к. на него сильно влияет саб. Выше 10кГц так же не интересует, т.к. в 2-х полосном фронте редко кто использует частоту раздела выше 10 кГц.
При проигрывании слушаем уровень сигнала. С непривычки достаточно не просто понять, какой играет громче, какой тише, но быстро и легко никто не обещал, прогоняем до тех пор, пока не придет прозрение. Прозрение пришло, явные провалы и горбы записаны в блокнот для дальнейшего анализа АЧХ))). Но сейчас нас интересует рез ВЧ/НЧ(предположительный диапазон 2-5кГц). Напомню, по умолчанию у меня стоит 3.15 кГц 12дб/окт. В зависимости от того что у вас между 2-5кГц делаем корректировки, которые зависят от возможностей ВЧ м НЧ.

а. Горб в диапазоне 2-5кГц. Двигаем НЧ ниже или ВЧ выше (не забываем, чем выше режем ВЧ тем ниже сцена, по крайней мере завал на краях обеспечен, но и низко резать не всегда позволительно, тут зависит от Fs ВЧ). Меняя частоту реза, добиваемся относительно ровного уровня сигналов. Для меня не критично, что между резами образуется «дырка», последняя настройка у меня была НЧ 2.5кГц ВЧ 4кГц вторыми порядками.

Б. Провал в том же диапазоне, лечим с точностью наоборот чем горб, часто помогает перехлест частот, к примеру НЧ 4кГц, ВЧ 3.15кГц. Если не получается вытянуть кроссом, то увеличиваем уровень ВЧ, а потом эквалазером придется «душить» остальной диапазон.

5. Точная настройка задержек

Для проверки используем Трек № 10 «коррелированный розовый шум»

Отключаем миды, слушаем только ВЧ, двигаем «пучек» путем изменения задержки на дальнем ВЧ (религия) в место, где предположительно должен находиться центр сцены, затем для НЧ тоже самое.
Далее включаем все 4 канала. «Пучек шума» в идеале должен быть собран в одной точке. Но как показыает практика это никогда не случается)))) Потому делаем следущее: все 4 канала проигрывают трек №10, путем одновременного изменения задержки ВЧ (к примеру к каждому каналу ВЧ +5, потом +10, потом еще +10, потом от первоначальной величины –5, потом –10 затем еще –10. Пытаемся найти такие значения, изменения которых даже на пару делений приводит пучек в движение по вертикали, то есть по высоте сцены. Как правило уменьшая задержку на ВЧ (к примеру было +100 +50, сделал +90+40 не меняя задержки НЧ) сцена должна подниматься и наоборот. Как только вы поймаете значения при которых пучек явно двигается, можно считать, что половина настроек сделана, и сделана правильно. Выставляем без фанатизма нужную высоту сцены, то есть пучек на уровне горизонта.
Катаемся долго и нудно, правим на музыкальном материале, но как правило никаких РАДИКАЛЬНЫХ изменений не приходилось делать. Туда-сюда на пару делений не более. Это самый долгий и самый ИМХО важный процесс в настройке, потому никогда не торопимся. Меняем параметр, катаемся как минимум несколько дней, чтобы понять до конца что не так.

6. Правка АЧХ эквалазером

Вообще по религии не положено трогать эту вещицу, но «попробовав раз — ем и сейчас». Тут все просто и сложно одновременно.
Метод стар как весь караудио с поканальными эквалазерами. Принимаем одну сторону скажем лево за эталон, прогоняя треки № 46-69. Правим на этой стороне все что правится (правая сторона отключена, эквалазером душим только горбы, в + никогда не лезем). Включаем вторую сторону и прогоняем все тоже самое, НО слушаем в какую сторону уходит сигнал, если к примеру правее центра, то на левой стороне убавляем эквалазером этот диапазон или добавляем на правой(работаем как-будто балансом, но для определенной частоты(не всем ГУ это подвластно).

7. Настройка саба.

Тут ничего нового, замер рулеткой, проверка фазы(тут как правило, когда саб в противофазе с мидами диапазон 80-200Гц провален), уровни, нарезка, точная настройка задержек.

Настройка акустики в авто своими силами

Настройка музыкальной системы в автомобиле

Покупка дорогих динамиков, усилителей и автомагнитолы не является единственной целью задачи, подразумевающей создание настоящей качественной акустики в авто. Более важным решением является умение правильно воспользоваться этими компонентами, грамотно установить и настроить их.
В конце концов, качество звучания на 60% зависит от установки и настройки системы. То есть, настройка акустики в авто – это очень и очень важно.
Музыка для настройки акустики в авто должна быть всегда эталонной и это знает каждый.

Система акустики

Треки для настройки автоакустики

Почти нельзя одним динамиком воспроизвести весь диапазон звуков распознаваемых человеческим слухом. С этой целью высококачественные аудиосистемы для авто оснащены отдельными составляющими, каждой из которых присвоена задача в воспроизводстве собственного диапазона частоты.
Для автомобилей подразумевают две акустические системы:

• коаксиальная акустика – характеризуют такие достоинства, как компактность при невысокой стоимости с удобством в установке. Ее недостатки — возможные погрешности во время звучания.

Примечание: но это зависит от правильности установки устройства.

• компонентная (установка динамиков проводится раздельно) – ее достоинствами являются гибкая настройка звучания, большие компоновочные возможности. Стоит устройство дорого, но при этом его настройка или установка проходит сложно.

Места установки акустики

Настройка акустики в автомобиле с помощью дисков

Установку акустики можно проделать в таких местах:

• В штатных местах двери, что способствует экономии времени и денег. Также дизайн авто останется нетронутым.
• На акустический подиум в двери – возможна установка динамиков большего размера и подобрав оптимальный угол для прослушивания.
• В специально подготовленных местах – это предоставит возможность настроить лучшее звучание и оригинальный внешний вид.

Фронтальная акустическая система

Данная система нуждается в особом внимании. При правильной установке фронтальной акустики, не потребуется дополнительной настройки компонентов аудиосистемы, в противном случае все действия по улучшению будут просто бессмысленны.
Именно за счет этой фронтальной акустики формируется звучание аудиосистемы. Для того чтобы повысить качество фронтальной акустики используют двухкомпонентные, иногда и трехкомпонентные системы для каждой полосы с отдельными динамиками и кроссоверами (фильтрами разделительными).

Как настроить акустику в машине правильно

Примечание: В случае затрудненной установки компонентной акустики и, когда, к звучанию не предъявляют высоких требований, проводят установку коаксиальных (совмещенных) фронтальных динамиков.

Тыловая акустика

В задачах тыловой акустики стандартных систем является обеспечение комфорта для пассажиров сзади. И поэтому, не настолько высоки предъявляемые требования и, чаще всего коаксиальная акустика используется, как тыловая.
Как выбрать акустику:

• подобрать характер звучания;
• разобраться в чувствительности модели;
• разобраться с размерами и глубиной акустики, провести сравнение с размерами подобранных посадочных мест.

Звучание акустики

Для правильного выбора акустики следует сделать выбор музыкального сопровождения в машине:

• для любителей мягкого звучания предлагается воспользоваться акустикой с шелковыми твиттерами;
• для любителей напористого и детального звучания – выбрать акустику с металлическими твиттерами.

Конечно, эти предложения условны и предлагается прослушать подобранную акустику прямо на стенде. Звучание в магазине будет практически таким же, как и в автомобиле.

Мощность и чувствительность

Как правильно настроить акустику в машине

Обозначение чувствительной акустики проходит в децибелах. Чем больше децибелов, тем чувствительнее становится динамик. Уже доказано, что у динамиков низкой граничной частоты чувствительность хуже, в сравнении с менее «басовитыми», а динамик небольшого размера оказывается менее чувствительным, нежели крупный.
Чувствительность оказывает влияние на мощность, которую потребуется подвести к динамику, чтобы получить необходимую громкость. Чем чувствительность выше, тем мощности потребуется меньше.
То есть, от этого будет зависеть, насколько хорошей будет работа динамиков, зависящих от головного устройства и потребуется ли дополнительный усилитель. При этом не стоит забывать, что работа динамиков на максимальной мощности – это терзание своих ушей визгом и хрипом.

Примечание. Мощность, указанная на динамике — это не та мощность, которая должна обеспечиваться усилителем, а мощность, которая не сможет нанести им вреда. Поэтому, не советуется использовать динамики «на всю катушку».

Полезные советы

• После установки компонентной акустики стоит проверить её работу. Для такой проверки можно воспользоваться методом профессионалов, которые устанавливают тестовый диск.
• При появлении проблем на вокале, необходимо провести правильную настройку средних частот.

Проверка звука акустики

• При включенной музыкальной композиции, в которой особенно проявляются недостатки звучания, необходимо за счет изменения частоты настройки фильтра, подобрать положение, при котором этот дефект исчезнет полностью или же будет малозаметен. После чего, за счет увеличения добротности и уровня сигнала подавления, приступить к настройке требуемого звучания.

Примечание. Такую настройку проводить легче всего с использованием параметрического эквалайзера, который предусматривает плавную настройку частоты и добротности, в то время как автомобильные головные устройства предусматривают исключительно дискретную или ступенчатую регулировку этих параметров, при этом не всегда получается удаление помех.

Настроить акустику можно и своими руками. В этом случае пригодятся фото и видео с подобной темой, которых в Интернете пруд пруди.
Инструкция тоже не помешает. Но при этом удастся сэкономить немало денег, ведь цена такого процесса в автосервисе обычно является высокой.

Как настроить и установить радио CB? Руководство для начинающих

С тех пор, как вы здесь, мы уже можем сказать, что вы очарованы этими классными устройствами времен наших дедушек и бабушек. Итак, у вас лучшее радио CB на рынке, но знаете ли вы, как его настроить?

Что ж, сегодня снова ваш счастливый день, потому что мы здесь готовы провести вас через все процессы настройки и установки в этом подготовленном нами пошаговом руководстве.

Но прежде чем мы начнем, важно кое-что упомянуть.Первое, что вам нужно сделать, это выяснить, совместима ли радиостанция CB с вашим автомобилем. Если нет, то это вам ни к чему. Но если да, что ж, тогда приступим к делу!

Мы надеемся, что вам не составит труда понять инструкции. Обратите внимание, и ваше радио CB сразу заработает.

Процесс установки

Радиостанции CB установить не так уж сложно, но многие вещи могут пойти не так, если вы не будете осторожны. Может быть, поэтому большинство людей предпочитают обращаться за помощью к специалистам или профессионалам.Но нет ничего веселее, чем иметь возможность самостоятельно справляться с занудными вещами.

Итак, следуйте этой простой пошаговой инструкции по установке и настройке собственного портативного радиомодуля CB.

Когда у вас есть все необходимое оборудование, пора выполнить шаги. Также помните о своей безопасности.

Шаг 1 — Установите радиомодуль

Это может быть самая важная часть всего процесса установки. При установке следует иметь в виду, что место, на которое вы ставите радиостанцию, всегда должно быть легко доступно и на виду.Вы должны иметь возможность легко добраться до радио даже во время вождения.

Сейчас — ужасная идея устанавливать радиостанцию ​​CB за объектами. Например, если вы установите радиоприемник за рулем, поначалу это может показаться не ужасной идеей, но это может опасно отвлекать вас во время вождения.

Также не рекомендуется устанавливать радиоприемник в любом месте, которое может помешать водителю или пассажиру, или где это может повредить долговечность радиоприемника.

Шаг 2 — Установите антенну

Следующая задача — установить антенну. Устанавливая его, вы должны быть осторожны, чтобы не заблокировать его наконечник. Если вы сделаете это, ваше радио не будет принимать сигналы должным образом.

Одно из лучших мест для установки антенны — это центр крыши автомобиля. Таким образом достигается полный охват на 360 градусов. Но если вы не любите сверлить крышу, следующим лучшим вариантом для вас может стать багажник вашего автомобиля.

Всегда следите за тем, чтобы антенна могла правильно принимать сигналы, где бы она ни находилась.

Шаг 3 — Измеритель коэффициента стоячей волны (КСВ)

Прежде чем вы сможете завершить установку антенны, вам необходимо выполнить настройку радиомодуля CB. Вы можете инициировать процесс с помощью SWR. КСВ помогает найти идеальное место для установки антенны. Чтобы выполнить эту задачу, убедитесь, что ваш автомобиль припаркован в зоне без препятствий.

КСВ-метр может быть доступен как во встроенном, так и отдельно. Если КСВ-метр не является встроенным, вам понадобится дополнительная перемычка коаксиального кабеля.

Шаг 4 — Подключите коаксиальное соединение

Состояние коаксиального соединения может во многом определять производительность вашего радио. Проще говоря, вам нужно будет подключить коаксиальный кабель к антенне, проложив коаксиальный кабель CB от антенны до радио. Следующая задача — подключить ваш CB-микрофон. После этого необходимо включить радио.

Шаг 5 — Подключение к источнику питания

Питание радиомодуля может быть выполнено несколькими способами.Большинство людей предпочитают делать это, подключая радио к аккумуляторной батарее автомобиля, а некоторые могут предпочесть что-то совсем другое, например, использовать кабель для сигарет.

При включении убедитесь, что вы сначала подключили красный провод, а потом черный. Красный провод должен быть подключен к плюсовой клемме аккумулятора, чтобы соединение блока предохранителей всегда было включено. Черный провод необходимо подключить к отрицательной стороне аккумулятора.

Настройка радио

Помните про КСВ? Они очень важны для понимания правильной настройки вашего радио.Правильно ли настроено ваше CB-радио или нет, это также определит долговечность радио.

Чтобы настроить радио, ваш КСВ-метр должен быть подключен к CB. В шаге № 3 уже упоминалось, как это можно сделать. После переключения КСВ на КСВ вам необходимо включить радиостанцию ​​на канал номер 1.

Вы должны нажать и удерживать кнопку микрофона, так как стрелка сама настраивается между каналами 1 и 40. После этого переключитесь обратно на КСВ на КСВ. , прочтите и запишите показания и повторите тот же процесс для остальных 39 каналов.

Если вы обнаружите, что показание КСВ на канале 1 выше, чем на канале 40, вам необходимо удлинить антенну. Обратите внимание, что если показание превышает 2: 1, это может нанести вред здоровью радио.

Заключение

Наконец, когда вы думаете о покупке радио CB, вы должны быть осторожны, выбирая тот, который соответствует вашим потребностям. Кроме того, не испытывайте никакого давления, чтобы получить лучший вариант. Просто купите тот, который соответствует вашему бюджету, так как заметной разницы не будет.Удачи!

Как проверить автомобильную стереосистему

Как установщик, я видел много подержанных стереосистем, которые клиенты приносили для установки, но в итоге оказались плохими. На самом деле, это случалось так часто, что никогда не установил стереосистему без предварительного тестирования.

Очень важно знать, как протестировать автомобильную стереосистему, прежде чем тратить свое время и деньги на ее установку. Вот почему я собрал эту статью — чтобы помочь вам сделать это самому!

Здесь вы узнаете:

• Как подключить и протестировать автомобильную стереосистему дома и без машины (нет, не нужно устанавливать !)
• Что нужно для питания и тестирования автомобильной стереосистемы
• Как использовать компьютерный блок питания или автомобильный аккумулятор в качестве источника питания для тестирования
• Полезные советы и схемы для упрощения работы
• Общие проблемы с плохим автомобильным радиоприемником

Сначала основы: что нужно знать перед тестированием стереосистемы

На самом деле вам не нужно «стресс-тестировать» автомобильные стереосистемы. В особенности с подержанными и бывшими в употреблении радиоприемниками. Настоящая цель — просто быть на 100% уверенным, что ваша автомобильная стереосистема работает. до того, как вы потратите на ее установку, время и усилия.

К счастью, на самом деле это довольно просто сделать. Вам нужно будет сделать всего несколько вещей:

• Правильно подключите его к источнику питания , чтобы он мог включиться.
• Протестируйте выходы динамиков: Я видел довольно много автомобильных стереосистем, у которых бывший владелец сгорел выходы динамиков из-за плохой или неправильной установки.
• Проверьте основные функции: CD-проигрыватель (если есть), радио, Bluetooth и регуляторы громкости.
• Проверьте, нет ли изношенных кнопок и других деталей.

Хорошая новость заключается в том, что вам не нужно устанавливать автомобильную стереосистему, чтобы проверить ее должным образом. Фактически, вы можете использовать всего несколько простых вещей и сделать это за короткое время. Вам понадобится:

1. Тестовый динамик, который, как вы знаете, хорош [см. Предложения ниже]
2. + 12В к 13.Блок питания на 8 В (или автомобильный аккумулятор — об этом позже)

В этой статье я расскажу, как проверить автомобильное радио, как и какие блоки питания использовать, а также расскажу о важных деталях, которые помогут вам перед началом работы. Если вы впервые, я бы запланировал потратить от 10 до 30 минут вашего свободного времени на выполнение шагов.

Однако, как только вы это сделаете, в следующий раз все будет намного быстрее.

Стандартные цвета проводки автомобильной стереосистемы: таблица цветов проводки и примечания

Большинство (но не все) автомобильные радиоприемники имеют жгут проводов, который имеет цветовую маркировку, чтобы упростить установку.Электропроводка и проводка динамиков имеют цветовую маркировку , обычно , в то время как некоторые дополнительные специальные провода зависят от марки. Обратите внимание, что не все производители соблюдают стандарты цвета проводки, поэтому лучше проверить, чтобы убедиться.

Выше представлена ​​удобная таблица, которая поможет вам подключить динамик и силовую проводку, которая понадобится при тестировании автомобильной стереосистемы. Автомобильные стереосистемы, которые вы найдете на , у большинства — но не у всех — брендов используются стандартные цвета проводки, которые точно указывают, для чего они предназначены, включая питание, землю и подключения динамиков, включая положительную и отрицательную маркировку.

Это особенно полезно, если наклейка с проводкой радио оторвана или повреждена, как это бывает со старыми радио, или если ее нигде нет. Обратите внимание, что некоторые специальные провода, такие как входной провод диммера, вход отключения звука для системы GPS или некоторые другие, могут использовать нестандартные цвета, которые использует только автомобильный радиоприемник.

Не волнуйтесь, поскольку вам обычно не нужно беспокоиться о том, чтобы проверить и проверить радио.

Примечание: Стандартные цвета проводки автомобильной стереосистемы используются многими, но не всеми производителями .Всегда лучше перепроверить, чтобы избежать проблем.

Что вам понадобится: примечания к динамикам и источникам питания

Хорошая новость в том, что собрать все необходимое для тестирования автомобильного радиоприемника довольно просто. Что замечательно, вам понадобится всего несколько деталей для выполнения работы:

• Тестовый динамик: Это может быть почти любой полнодиапазонный или среднечастотный динамик на 4 Ом или выше (да, домашние стереосистемы 6, 8 и 12 Ом будут работать).Использование твитера может работать и с , но я не рекомендую его, поскольку это затруднит прослушивание звука из выходов динамиков радио. Вам нужен как минимум средне- или широкополосный динамик.
• Источник питания 12 В или 13,8 В постоянного тока: вам потребуется около 1 А (1 А) или более тока для включения, получения звука и проверки большинства автомобильных стереосистем. Вы также можете использовать автомобильный аккумулятор или блок питания компьютера, если у вас нет под рукой блока питания 12 В постоянного тока. См. Подробную схему и раздел ниже, чтобы узнать больше
• Тестовый компакт-диск для проигрывателей компакт-дисков и / или устройства Bluetooth: Для современных автомобильных радиоприемников с функциями Bluetooth смартфон обычно подходит для получения тестового источника звука Bluetooth.Для проигрывателей компакт-дисков лучше всего опробовать функцию компакт-диска, чтобы получить диск, который, как вы знаете, хорош.
• Изолента или аналог: не является требованием, но гораздо лучше изолировать неиспользуемые провода громкоговорителей, чтобы они не могли замыкать друг на друга металлический корпус радиоприемника. Также подойдет клейкая лента или другие виды лент.
• Плоскогубцы, кусачки или щипцы для зачистки проводов: вам нужно будет снять изоляцию с проводки радиосвязи для проверки, поэтому здесь понадобится подходящий инструмент, который вы можете использовать для удаления изоляции проводов.

Обратите внимание, что в то время как в большинстве автомобильных стереосистем используются динамики с сопротивлением 4 Ом, в нет никакого вреда в использовании динамика с более высоким сопротивлением (более высоким сопротивлением) для целей тестирования. Подойдет любой динамик с сопротивлением 4 Ом или выше.

По причинам, которые я объясняю здесь, вы не захотите каждый день повышать импеданс динамиков в автомобиле, но при простой проверке выходов динамиков подойдет что-нибудь под рукой.

Главное использовать динамик, который на 100% уверен, что он работает. Не угадайте — будьте на 100% уверены, что ваш тестовый динамик исправен и хорошо играет при подключении к радио, или вы можете ошибочно подумать, что у вашей автомобильной стереосистемы есть проблема, когда она не работает.

Обратите внимание, что 1 ампер — это , обычно достаточно для питания автомобильного головного устройства, ровно столько, чтобы проверить работоспособность и получить звук с помощью тестового динамика. Для управления автомобильным радиоприемником с более высокой выходной мощностью на несколько динамиков вам потребуется больший ток (более мощный блок питания).

Как проверить автомагнитолу (схема и примечания)

Как проверить автомагнитолу

Чтобы проверить автомобильное радио, вам нужно сделать 3 основных вещи:

1. Подключите проводку питания и заземления
2. Используйте тестовый динамик на выходах динамиков, чтобы проверить их работу
3. Попробуйте любые другие звуковые функции, которые могут вам понадобиться

1.Подключение питания к магнитоле

Как я упоминал ранее, для автомобильного радиоприемника можно использовать источник питания постоянного тока от +12 В до 13,8 В. При желании, если у вас нет источника питания 12 В, вы можете временно подключить его к автомобильному аккумулятору 12 В на время, достаточное для проверки радио.

В любом случае вам нужно будет сделать следующее:

1. Соедините провода + 12V BATT и ACC вместе, а затем к источнику + 12V. Для включения радио необходимо подключить оба провода. Подключите оба из них к выходу +12 В источника питания или аккумулятора.
2. Подключите заземляющий провод к отрицательной клемме питания или аккумулятора.

Красный провод «ACC» — это вход +12 В, который сигнализирует о включении стереосистемы при включении зажигания, а желтый провод «BATT» — это основной источник питания. Провод ACC должен иметь питание для работы радио.

Обязательно изолируйте все неиспользуемые оголенные провода, включая провода динамика (подробнее о них позже). Вы не хотите, чтобы во время тестирования провода закорачивались вместе.Для их изоляции отлично подойдет изолента, или вы можете осторожно использовать изоленту или даже малярную ленту, если это необходимо. Я бы не стал использовать прозрачный скотч, поскольку он слишком легко снимается.

Идея тестирования состоит в том, чтобы временно сделать то, что вам нужно, для проверки его работы. Для реальной установки в автомобиле следует использовать более качественные соединения, такие как обжимные соединители.

ВНИМАНИЕ: При использовании автомобильного аккумулятора для питания тестируемого радиоустройства никогда не допускайте, чтобы металлический корпус радио находился рядом с аккумулятором. Металлический корпус заземлен и может вызвать опасное короткое замыкание, если он коснется положительного провода или клеммы.

2. Тестирование выходов динамиков

В большинстве автомобильных стереосистем используется микросхема интегральной схемы (IC) с внутренним усилителем, чтобы обеспечить питание динамиков в автомобиле через выходы проводов динамиков. Плохие выходы на громкоговорители из-за неправильной установки (короткое замыкание, низкое сопротивление громкоговорителей и т. Д.) — обычная проблема для бывших в употреблении автомобильных радиоприемников.

Перед установкой важно проверить их и убедиться, что они работают должным образом.Для этого вы можете использовать тестовый динамик, как упоминалось ранее, с импедансом 4 Ом или выше. Даже домашний динамик на 6, 8 или даже 12 Ом отлично подойдет для этого!

Для проверки выходов динамиков:

• Подключайте тестовый динамик к каждой паре выходных проводов динамиков по очереди, следя за тем, чтобы провода не соприкасались. Во избежание короткого замыкания держите неиспользуемые провода изолированными изолентой или соединителями.
• Включите автомобильное радио и слушайте музыку с помощью FM-радио тюнера или других функций.
• Правильно работающая автомобильная стереосистема должна иметь хорошую громкость динамика и вывод звука.
• Повторите это для всех остальных выходов динамиков.

Обратите внимание, что из всех протестированных мною автомобильных радиоприемников нет ничего необычного в том, чтобы встретить использованные радиоприемники, у которых нет звука без звука от проводки динамика. В 9 случаях из 10 это происходит из-за некачественной установки, при которой провода могут соприкасаться, кто-то пытается «увеличить мощность», неправильно подключив проводку, или использует динамики с неправильным импедансом (Ом).

Когда микросхема усилителя автомобильной стереосистемы повреждена, она становится необратимой, а выходные транзисторы выходят из строя, не в состоянии воспроизводить музыкальный сигнал. Для этого нет решения, кроме оплаты ремонта производителя или простой его замены.

Примечание: Хорошая новость заключается в том, что обычно вам не нужно проверять разъем RCA, если он есть, на автомобильном радиоприемнике. Это редко, если вообще терпит неудачу. Выводы на проводку громкоговорителей являются главной проблемой.

3. Тестирование других функций

Обязательно протестируйте другие функции, для которых вы будете использовать автомобильный радиоприемник: USB-аудио, компакт-диски, HD-радио, Bluetooth, прямое управление телефоном (подключение через USB-кабель) или другие.

Наконец, если выходы на динамики кажутся исправными, обязательно проверьте другие основные аудиофункции, которые вы будете использовать регулярно:

• Проигрыватель компакт-дисков: должен иметь возможность без проблем загружать диск, читать треки, воспроизводить его, менять треки и извлекать его.
Радио
• HD: если доступно, убедитесь, что оно работает нормально. Однако для этого вам потребуется подключить антенну FM-радио.
• Аудио / потоковая передача по Bluetooth: вам необходимо подключить смартфон и опробовать его, убедившись, что он нормально подключается к устройству Bluetooth.(ПРИМЕЧАНИЕ : Если уже добавлено слишком много устройств, возможно, вам придется удалить одно или несколько из памяти радиостанции, чтобы освободить новое соединение)
• Воспроизведение с USB-накопителя / карты памяти: вы захотите поместить некоторые файлы .MP3 на USB-накопитель и / или карту SD или microSD, если это необходимо, чтобы убедиться, что он может считывать и воспроизводить их. Если мультимедийное устройство выходит из строя, скорее всего, проблема связана либо с форматированием карты памяти / флэш-накопителя, либо с самим радио.

Кроме того, всегда проверяет большинство кнопок, чтобы убедиться, что они работают правильно и не изношены.

Как узнать, в хорошем ли состоянии элементы управления автомобильной стереосистемой

Поворотные регуляторы громкости должны хорошо восприниматься, а громкость должна регулироваться вверх или вниз без проблем. Кнопки также должны хорошо «чувствовать», не должны зависать, не реагировать (признак изношенного кнопочного переключателя) или ничего не делать.

Если одна или несколько кнопок не работают или кажутся правильными, это означает, что автомобильное радио было неправильно использовано и, возможно, прослужит недолго.Лицевые панели можно заменить на фирменные головные устройства, но вы можете рассчитывать потратить 50 долларов или больше на замену , если вы найдете!

Один из главных признаков автомобильного головного устройства с большим объемом использования (и износа) заключается в том, что напечатанные этикетки изношены или уже имеют признаки износа.

Как подключить источник питания к автомобильному радио?

Как я уже упоминал в начале, вы можете использовать блок питания ПК «ATX», который у вас есть под рукой, чтобы запитать автомобильную стереосистему для тестирования.Это не так сложно, вам нужно всего несколько шагов:

• Силовые соединения: Отрежьте провод +12 В (желтый) и заземляющий (черный) провод от главного разъема. Зачистите изоляцию так, чтобы оставался оголенный провод на 3/8 — 1/2 дюйма. Используйте обжимной соединитель, припой или другой тип соединителя, чтобы соединить выход +12 В источника питания (желтый) с проводом батареи + 12 В (желтый) радиостанции. Проделайте то же самое с заземляющими проводами (черными).
• Supply on control: Расходные материалы для ПК не включаются, даже если используется выключатель на корпусе. Материнская плата ПК использует управляющий сигнал для контакта «питание включено». Чтобы сделать то же самое, вам нужно будет найти, отрезать и перемыть этот сигнальный провод управления на провод заземления либо напрямую, либо с помощью переключателя включения / выключения, если хотите. ★ См. Схему выше ★
• Провод для аксессуаров радиоприемника: Подключите дополнительный провод радиоприемника (красный) к проводу питания +12 В от источника питания либо напрямую, либо вы можете использовать переключатель включения / выключения, если хотите.

Конечно, вы можете использовать только один провод +12 В от источника питания и, если хотите, подключить его к проводам ACC радиостанции и аккумулятора.После подключения питания к радиостанции подключите провод «питание включено» на схеме к другому проводу заземления, как показано. Электропитание должно включиться, и автомобильное радио должно включиться.

Обратите внимание, что некоторые автомобильные стереосистемы по умолчанию отключаются при первом подключении к источнику питания, поэтому вам может потребоваться проверить кнопку питания.

ПРИМЕЧАНИЕ: Выключение источника питания приведет к потере «памяти» радиостанции (настроек, последней станции, которую вы играли и т. Д.), Поэтому вам может быть проще использовать кнопку включения / выключения радиоприемника, пока вы не закончите тестирование.

Что делать, если моя автомобильная стереосистема не работает правильно?

Я видел некоторые странные проблемы с подержанными стереосистемами за последние годы. Как правило, это одна и та же группа проблем снова и снова, снова и снова — к сожалению, во многих случаях справляться с головной болью неэкономично или практично.

Вот список проблем, с которыми вы можете столкнуться, и возможные варианты:

• Нет звука из проводки динамика: Если вы уверены, что у вас есть хороший тестовый динамик, и больше ничего не происходит, к сожалению, , если у вас нет звука, выходы радиоприемника, вероятно, сгорели или имеют не удалось. В некоторых редких моделях внутренний усилитель динамика может быть отключен, поэтому вы должны быть уверены, что этот параметр не вызывает проблемы. В противном случае, скорее всего, радио вышло из строя и вам необходимо его заменить.
• Не включается при правильно подключенном питании: Если вы на 100% уверены, что проводка правильная, Я рекомендую дважды проверить напряжение на контактах в разъеме жгута проводов радио, когда он отключен. В некоторых устройствах есть встроенный предохранитель, который необходимо проверить и заменить при необходимости.Если после замены предохранитель снова перегорает, а радиостанция по-прежнему не включается, значит, у него внутренняя проблема, и это неисправность.
• Элементы управления или регулировка громкости работают частично / плохие кнопки / и т. Д .: Для радиостанций с кнопками управления, такими как предварительные настройки, увеличение и уменьшение громкости, или другими, которые ничего не делают при нажатии, это, вероятно, потому, что они сломаны или просто полностью изношены. Ключ к разгадке заключается в том, что при их использовании не возникает ощущения крошечного щелчка. Плохие кнопки не чувствительны к ним — они как бы «застряли» и не двигаются.Вы можете попробовать найти новую лицевую панель, чтобы исправить это; в противном случае пора найти другое радио.
• CD не загружается / не может прочитать диск / CD застрял внутри: проигрыватели компакт-дисков , которые не могут читать диск, часто имеют проблемы с линзами лазера и нуждаются в ремонте или настройке. Если компакт-диск не загружается, это часто является механической неисправностью и требует замены всего компакт-диска (найти нелегко). Застрявшие компакт-диски иногда можно безопасно извлечь, но вам придется разобрать радио целиком, осторожно извлечь компакт-диск, собрать его заново и попробовать снова.Однако, скорее всего, вам лучше заменить радио.
• Лицевая панель «болтается» и / или ее необходимо удерживать на месте для работы: Некоторые радиостанции со съемной лицевой панелью могут иметь плохое соединение там, где лицевая панель соединяется с основным корпусом. Вы можете попробовать очиститель контактов для электрических контактов лицевой панели, но, скорее всего, это более серьезная проблема.

Исключения бывают всегда, но это одни из наиболее распространенных проблем, с которыми вы можете столкнуться при тестировании автомобильных стереосистем.К счастью, все больше и больше продаваемых в наши дни используют меньше механических деталей, поэтому у них меньше шансов столкнуться с той же проблемой (кроме износа кнопок).

Если после тестирования вы обнаружите, что ваша автомобильная стереосистема не работает должным образом и имеет некоторые проблемы (, особенно , если нет звука из выходов динамиков), мой совет — двигаться дальше и получить качественную замену с современными функциями.

Менее чем за 100 долларов в наши дни вы можете получить отличного звука , функций и настроек, которых не было несколько лет назад.В большинстве случаев не стоит пытаться разобраться с сломанной стереосистемой (если только это не старинные и редкие предметы).

Другие отличные автомобильные аудиосистемы и акустические системы

Понравилась статья? Есть еще много интересного!

Есть вопросы или комментарии? Не стесняйтесь оставлять комментарии ниже или свяжитесь со мной здесь.

Инструкции по настройке антенны

CB | Радио правого канала

Итак, вы вставили радиостанцию ​​CB в приборную панель и установили антенну в пространстве с приличным заземляющим покрытием.Все подключено и готово к работе, верно? Неправильный. Очень важно настроить антенну перед использованием нового радио CB. Если вы не знакомы с концепцией КСВ или с необходимостью его регулировки, позвольте нам честно предупредить вас: неправильная настройка вашей антенны может привести к гораздо худшим, чем слабый сигнал вещания, — это может положить конец жизни вашей антенны. радио, прежде чем вы получите возможность насладиться им.

Хорошая новость заключается в том, что в этой статье вы узнаете, как правильно настроить антенну (файл.к.а., регулировка КСВ). Это не очень сложный процесс, если вы можете следовать указаниям и достаточно терпеливы для небольшого проб и ошибок. Предполагая, что все остальное в вашей системе установлено правильно, единственное необходимое дополнительное оборудование — это коаксиальный кабель короткой длины (известный как перемычка), измеритель КСВ и что-то, на что можно записывать ваши показания.

1. Первое, что вам нужно сделать, это найти подходящее место для парковки вашего автомобиля. На расстоянии от 10 до 15 метров от антенны не должно быть препятствий, таких как деревья или здания.Ни вам, ни вашим друзьям не следует торчать в машине. Убедитесь, что вы находитесь внутри с закрытыми дверями и окнами, чтобы обеспечить точное чтение.
2. Следующий шаг — подключить КСВ-метр. Сначала отсоедините коаксиальный кабель от задней части магнитолы. Подсоедините этот конец кабеля, идущего к антенне, к измерителю КСВ в разъеме с пометкой «антенна» или «ANT». Затем с помощью перемычки соедините радиостанцию ​​и измеритель КСВ через соединение с пометкой «передатчик» или «XMIT».”
3. Теперь вы готовы измерить КСВ на нескольких разных каналах. Помните, что на протяжении всего этого процесса важно держать микрофон на одинаковом расстоянии от глюкометра для каждого теста.
4. Установите переключатель КСВ-метра в положение «FWD».
5. Включите радио на канал 1.
6. Включите микрофон (нажмите и удерживайте кнопку).
7. Поворачивайте ручку КСВ-метра с надписью «SET» или «ADJUST», пока стрелка не достигнет установочного положения в конце своего диапазона.
8. Удерживая нажатой кнопку микрофона, переведите переключатель на измерителе КСВ в положение «REF» или «SWR».
9. Быстро запишите показания КСВ-метра и отпустите кнопку передачи на микрофоне.
10. Теперь вы собираетесь повторить этот процесс для канала 40. Выполните шаги с 4 по 9.

Цель настройки антенны — сделать эти два показания как можно ближе. Снижение коэффициента передачи до 1,5: 1 или ниже обеспечивает приемлемый сигнал вещания.Прежде чем настраивать длину антенны, необходимо понять два основных момента:

• Если КСВ на канале 40 выше, чем на канале 1, ваша антенна слишком длинная.
• Если КСВ на канале 1 выше, чем на канале 40, ваша антенна слишком короткая.

Если ваша антенна слишком длинная , необходимо уменьшить ее физическую длину. Есть несколько методов укорочения антенны, которые зависят от производителя. Обратитесь к руководству пользователя для получения подробных инструкций о том, как укоротить антенну.Хотя многие антенны имеют «настраиваемый наконечник», в котором используется небольшой винт, некоторые антенны, возможно, придется обрезать для укорачивания. Делайте это с шагом 1/4 дюйма, а затем получайте новые показания, чтобы определить свой прогресс.

Если ваша антенна слишком короткая , необходимо увеличить ее физическую длину. Большинство случаев, когда длина антенны слишком мала, вызвано отсутствием заземляющего слоя. В современных антеннах обычно есть встроенный в антенну метод увеличения длины. Другие варианты, такие как добавление пружины, также допустимы.

Установка двух антенн : Если вы настраиваете двойные антенны, вам нужно каждый раз настраивать обе антенны на одинаковую величину. В качестве отправной точки лучше всего вкрутить настроечный винт полностью внутрь или наружу, чтобы все антенны были одинаковой длины. Затем, в зависимости от показаний КСВ, удлиняйте или укорачивайте ОБЕИХ антенны каждый раз на одинаковую величину. Повторно измерьте КСВ и продолжайте повторную настройку, как для одиночной антенны, не забывая вносить пошаговые изменения как можно ближе к обеим антеннам.

Показания на обоих каналах ниже 2,0 означают, что ваша радиостанция безопасна в эксплуатации, но передача может быть неоптимальной. Если показания на этих каналах находятся в красной зоне на вашем КСВ-метре или выше 3,0, не пытайтесь использовать радио. Эту проблему необходимо устранить, прежде чем пытаться использовать радио.

Давайте рассмотрим наиболее распространенные проблемы, из-за которых ваш КСВ-метр регистрирует опасность на всех каналах: плохое заземление, короткое замыкание в коаксиальных разъемах или неправильно установленная монтажная шпилька.

1. Большой процент высоких показаний КСВ вызван проблемами заземления. Хорошая идея — протянуть заземляющие ремни от кузова вашего автомобиля к раме, дверям, багажнику — всему, кроме вашей собаки. Проложить кратчайший из возможных заземляющих ремней от антенны к шасси или вашему автомобилю, как правило, является хорошим решением проблем с заземлением. Проще говоря, заземление всего, что можно заземлить, улучшит плоскость заземления.
2. Важно, чтобы ваше крепление было правильно заземлено.Большинство неправильно заземленных креплений подключаются к местам на вашем автомобиле, которые сами по себе недостаточно заземлены. Любая часть вашего автомобиля, у которой есть пластмассовая или нейлоновая втулка, отделяющая ее от шасси, вероятно, не заземлена. Кроме того, краска корпуса часто может помешать правильному заземлению крепления. Вы можете проверить заземление подозрительных частей с помощью вольтметра.
3. Короткое замыкание в коаксиальных разъемах также может быть причиной аномально высоких значений КСВ. Проблемы с коаксиальными кабелями часто можно определить на глаз, например, сильные изгибы или защемления.Вы должны знать, что очень важно использовать коаксиальный кабель 50 Ом для одиночных антенн и 75 Ом для двойных. Когда все остальное не удается, иногда необходимо заменить коаксиальный кабель, потому что в линии произошел сбой.

Выполнив действия, описанные в этой статье, вы сможете успешно настроить свою антенну на оптимальную производительность и передачу.

Посетите наш Учебный центр, чтобы получить дополнительные инструкции и руководства по покупке CB Radio.

---

Была ли эта статья полезной? Пожалуйста, лайкни / поделись!

StereoMan »Как установить стороннюю автомобильную стереосистему

> Эти инструкции могут показаться сложными! Но если вы хотите сделать это самостоятельно, вот все, что вам нужно знать:

Что такое стереосистема «вторичного рынка»?

Автомобильная стереосистема, не выпускаемая на рынок, — это стереосистема, которую вы покупаете и устанавливаете в свой автомобиль после покупки автомобиля.Стереосистема, которая поставлялась с автомобилем при ее производстве, известна как стереосистема OEM («производитель оригинального оборудования»).

Какого бренда вы должны купить и где вы должны его покупать?

Есть много хороших послепродажных стереосистем, но есть и много плохих. StereoMan советует вам выбрать хорошо известный бренд, такой как Pioneer, Kenwood или Sony. Вы должны потратить не менее 70 долларов, чтобы получить устройство достойного качества с минимальными функциями.

Есть много уважаемых интернет-магазинов, у которых вы можете купить, или вы можете получить свою стереосистему в любом магазине «большой коробки». Будьте осторожны при покупке в Интернете, чтобы выбрать продавца, уполномоченного производителем, иначе гарантия не будет действовать. Если вы не уверены, лучше покупать у местного продавца. Или вы можете купить стереосистему Pioneer прямо в StereoMan.

Какие еще аксессуары необходимы для установки?

Для завершения установки вам понадобятся еще два, может быть, три предмета: комплект fit , переходник для проводов и, возможно, антенный переходник .Эти предметы также можно приобрести в Интернете, в местном магазине «big box» — или в StereoMan! Некоторые интернет-магазины предоставляют эти товары без дополнительной оплаты.

Комплект для установки — это пластмассовая сборка, которая соответствует консоли вашего автомобиля и стандартной стереосистеме, не выпускаемой на вторичном рынке. Комплекты Fit обычно упаковываются в пластиковый пакет или блистерную упаковку, и каждый комплект будет совместим с автомобилями разных лет и моделей; например, Honda Accord 1998-2002 годов или пикапы Ford Ranger и Mazda 1995-2008 годов.

Адаптер проводки позволит вам подключить послепродажную стереосистему непосредственно к проводной системе вашего автомобиля. Цвета проводов на адаптере будут точно соответствовать проводам, которые идут в комплекте с вашей стереосистемой, что значительно упрощает работу по подключению проводов и снижает вероятность ошибок. Как и в комплекте, вы найдете адаптер для проводки в пластиковом пакете или блистерной упаковке, и данный адаптер будет совместим с автомобилями разных лет и моделей.

Практически каждая стереосистема послепродажного обслуживания имеет стандартное антенное соединение. Антенный адаптер может понадобиться, если в вашем автомобиле нестандартное антенное соединение. Практически любой автомобиль GM или VW имеет нестандартное подключение. Адаптер антенны GM изображен здесь. Часто адаптер для проводки поставляется вместе с ним, если он требуется. Если вы не уверены, спросите своего продавца!

Каждый из этих предметов будет стоить вам примерно 10-20 долларов в вашем местном магазине «большой коробки».Вы можете найти их в Интернете по более низкой цене, но не забудьте учесть стоимость доставки!

Удаление оригинального стерео

В комплект поставки входит брошюра, в которой описывается, как разобрать автомобильную консоль и извлечь оригинальную стереосистему. Некоторые машины очень легкие, некоторые нет. Полезно иметь инструмент с широким плоским лезвием, например, шпатель или жесткий шпатель, чтобы отделить детали. Вам также может понадобиться отвертка Phillips №2 или торцевой ключ, поскольку многие стереосистемы OEM прикручены к автомобилю.

Электропроводка

После того, как вы вытащили старую стереосистему, следующим шагом будет подключение жгута проводов новой стереосистемы к адаптеру проводки. Для этого вам понадобится инструмент для зачистки проводов и рулон изоленты. Зачистите около двух дюймов изоляции с конца каждого провода жгута проводов стереосистемы, имеющего провод соответствующего цвета в переходнике проводки. Сделайте то же самое для каждого провода адаптера, цвет которого совпадает с цветом жгута. Провода, не совпадающие по цвету, использоваться не будут.Для достижения наилучших результатов загните эти провода назад и заклейте их концы.

Затем скрутите концы каждой пары проводов соответствующего цвета вместе и по отдельности заклейте их лентой. Некоторые установщики используют другие методы подключения проводов, но StereoMan предлагает этот метод, потому что:

A) скручивание проводов вместе обеспечивает гораздо большую площадь соединяемой поверхности, чем соединения обжимом;

B) витые соединения не хрупкие, как паяные, поэтому они не ломаются;

C) быстро и просто: и,

D) если вы ошиблись, можно просто развести провода и снять ленту.

После того, как вы подключили и закрепили каждый провод, подключите жгут к радио, а адаптер к автомобилю. Поверните ключ в замке зажигания в положение «ACC» и убедитесь, что стерео включается и звук идет из всех четырех динамиков. Затем выключите ключ, отсоедините адаптер от стереосистемы, возьмите весь пучок проводов и оберните вокруг них большое количество ленты в том месте, где были сделаны соединения.

Установка новой стереосистемы

Подготовьте комплект для установки, следуя инструкциям в прилагаемой к нему брошюре, которые относятся к вашему конкретному автомобилю.Вам может понадобиться пара тяжелых ножниц, карманный нож или нож для ножей, чтобы вырезать пластиковые язычки из подходящего комплекта. Некоторые комплекты также поставляются с небольшими крепежными винтами для скрепления деталей.

Когда комплект будет готов, вставьте его в отверстие в консоли, где раньше находилось штатное радио. Для удержания на месте могут быть винты или болты. В таком случае для них будут соответствующие отверстия в комплекте.

Клетка DIN

Ваша новая стереосистема будет иметь металлическую рамку вокруг нее, известную как «DIN-каркас».Вы должны поддеть фиксатор с обеих сторон каркаса DIN, чтобы снять его со стереосистемы и прикрепить к соответствующему комплекту. Стерео также поставляется с парой удобных инструментов для этой цели.

Клетка плотно прилегает к соответствующему комплекту. Но прежде, чем прижать его, протяните переходник проводки и антенный провод через решетку. Сделать это сейчас легче, чем потом! Когда он будет на месте, используйте небольшую отвертку или аналогичный инструмент (StereoMan использует пару изогнутых гемостатов), чтобы поддеть металлические выступы по периметру клетки.Это предотвратит выскальзывание или опрокидывание клетки под весом стереосистемы.

В ваших инструкциях по установке может быть указано, что автомобильная стереосистема подходит для так называемого «крепления ISO». Это означает, что вы вообще не используете DIN-каркас, вместо этого вставьте новые стереоболты непосредственно в монтажные кронштейны OEM.

Перевернутого нет. DIN-каркас идеально симметричен в любом направлении, сверху и снизу, слева и справа. Вы не можете ошибиться!

Получение магнитолы в

Наконец, вы готовы разместить новое радио в приборной панели! Сначала подключите жгут проводов и антенный провод к задней части стереосистемы.Затем вам нужно соединить провода с консолью так, чтобы основная часть проводов находилась либо над, либо под стереосистемой. Сразу за ним почти всегда мало места. Это самая неприятная часть всей работы! Возможно, вам придется несколько раз устанавливать и извлекать радио из каркаса DIN, прежде чем вы все исправите. Когда вы все сделаете правильно, радиостанция полностью войдет в клетку с небольшим усилием и зафиксируется на вкладках с отчетливым щелчком

Кольцо накладное

Ваша новая стереосистема поставляется с пластиковым кольцом вокруг лица, называемым «обрезным кольцом».Это кольцо защелкивается сразу после того, как радио вставлено в DIN-корпус. он имеет четыре или шесть выступов, которые удерживают его на месте. Он должен довольно легко поддеться, если вам нужно вернуть стерео. На всякий случай держитесь за эти два инструмента!

Поздравляем! Готово! Вы прочитали все инструкции. Теперь дерзай!

Подготовьте радиостанцию ​​ASIP к работе (ArmyStudyGuide.com)

ЗАДАЧА: Подготовьте радиостанцию ​​ASIP к работе.

УСЛОВИЯ ИСПЫТАНИЯ: Учитывая AN / PRC 119F и требование подготовить радиостанцию ​​к работе.

СТАНДАРТЫ ИСПЫТАНИЙ: Загрузите радиостанцию ​​ASIP с требуемой одноканальной частотой в течение трех минут. IAW TM 11-5820-890-10 8.

1. Правильно установите батарею (и).

2. Установите антенну и трубку на соответствующие разъемы.

а. Подключите трубку к разъему AUD / DATA.

3. Выберите настройки подготовки RT из МЕНЮ.

а.Включите радио.

г. Установите FCTN на Z-FH.

г. Установите FCTN на тест.

г. Установите ручку FCTN в положение LD.

эл. Установите громкость.

ф. Установите канал-1.

г. Установите мощность.

ч. Установить режим-SC.

и. Установите Comsec-PT.

4. Установите правильную частоту канала.

а. Нажмите кнопку частоты.

г. Нажмите кнопку Очистить.

г. Установите частоту 35000.

d. Нажмите кнопку Stow.

5. Выполните процедуры выключения.

а. Поверните ручку управления в положение Z-FH, а затем в положение «выключено».

г. Снимите антенну.

г. Снимите трубку.

г. Снимите аккумулятор.

6. Завершите задание за три минуты.

ТЕХНИЧЕСКОЕ РУКОВОДСТВО CROSSWALK: Эта задача такая же, как и в TM 11 5820 890 10 8, стр. 4-5.

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ ДЛЯ ТОЧКИ: радио AN / PRC-119F, секундомер, аккумулятор для буфера обмена, антенна, телефонная трубка HRCRD, два полевых стола, карандаш и шариковая ручка, а также форма FB 20 18.3-р.

НАСТРОЙКА МЕСТА: Поместите радиостанцию ​​AN / PRC 119F, секундомер, буфер обмена, батарею, антенну и телефонную трубку HRCRD на два полевых стола с карандашом и шариковой ручкой.

ИНСТРУКЦИИ ДЛЯ КАНДИДАТОВ: Скажите кандидатам —

«Позвольте мне обратить ваше внимание. На этом этапе вы должны сделать следующее:

1. Установите переключатели и органы управления оператора в правильные положения.

2. Правильно установите частоты каналов.

3. Выполните процедуры выключения.

4. Радиостанция должна быть готова к работе в течение трех минут.

5. Выполните это задание в течение трех минут, не повредив себя и не повредив оборудование.

«Вы понимаете, что должны делать?»

Если у кого-то есть вопросы, повторите инструкции, но не уточняйте прочитанное.

ПРИМЕЧАНИЕ: Не наказывайте кандидата за отказ оборудования.

Затем произнесите —

«НАЧАТЬ».

Дайте кандидату выступить в течение трех минут и произнесите:

«СТОП.”

Как настроить живых абонентов для вашей радиостанции

Все, что вам нужно знать, чтобы настроить живых абонентов для вашей радиостанции, от оборудования до программного обеспечения, и как мы используем ту же самую настройку для наших подкастов.

Вы когда-нибудь хотели настроить живые звонки для своей радиостанции? Каждая профессиональная радиостанция принимает абонентов в прямом эфире, поскольку она напрямую связывает вас со слушателями и способствует интересным беседам.

Огромным преимуществом чата с вызывающими абонентами является то, что он занимает эфирное время без необходимости создавать контент, плюс вы можете разговаривать с кем угодно в мире, используя приложения вашего телефона, такие как Skype или WhatsApp.

Неважно, запускаете ли вы музыку или ток-шоу для своей радиостанции или подкастов, если вы хотите профессиональное звучание звука, вот правильный способ настроить живых абонентов для вашей радиостанции.

Настройка живых абонентов для вашей радиостанции

Если вы хотите сразу приступить к работе, посмотрите наше видео-руководство:

(P.S. Это та же самая настройка, которую мы используем для приема звонящих в прямом эфире из нашей серии подкастов Интернет-радио).

Какое оборудование вам понадобится

Вам не нужно дорогое оборудование для настройки живых звонков для вашей радиостанции, вместо этого вам просто нужно:

Стол для смешивания

Behringer Xenyx 802 — это фантастический маленький микшерный пульт с 2 микрофонными предусилителями, что позволяет вам и гостю иметь по микрофону каждый во время разговора с абонентами в режиме реального времени.

Отличительные особенности:

• Регуляторы громкости : Добавляйте и выключайте живые абоненты одним поворотом переключателя, вы даже можете отключить живых абонентов, если это необходимо!
• Микрофоны предусилителя : Подключите до двух микрофонов предусилителя XLR (динамический или конденсаторный), таким образом вы можете получить профессиональное звучание как для вас, так и для гостя во время разговора с вызывающими абонентами в прямом эфире.
• Простота : Простое и элегантное решение, которое легко настроить и использовать, вам просто нужно подключиться и начать вещание.

Этот аналоговый микшер премиум-класса можно купить на Amazon США или Amazon UK.

Микрофон

Вы можете использовать любой динамический или конденсаторный микрофон для подключения к микшерному пульту — например, Behringer B-1 — это надежный профессиональный конденсаторный микрофон, который идеально подходит для прямых трансляций благодаря четкому качеству звучания, плюс он поставляется с амортизатором и стойкой в ​​качестве дополнительный бонус.

Купите B-1 на Amazon USA или Amazon UK.

Смартфон или планшет

Вы можете использовать любой смартфон или планшет для подключения к микшерному пульту, если у вас есть правильный кабель. Разъем для наушников, подключенный к левому / правому каналу, поможет.

Прелесть использования смартфонов в том, что вы можете принимать звонящих в реальном времени со своего мобильного телефона или использовать такие сервисы, как Skype или WhatsApp, чтобы разговаривать с гостями.

Поднимите кабель на Amazon USA или Amazon UK.

Наушники

Пара наушников хорошего качества, которые удобно носить в течение длительного времени, просто необходима, если вы принимаете живые звонки, так как по большей части вы будете их часто носить.

Купите наушники Beats на Amazon USA или Amazon UK.

Компьютеры и кабели

Большинство компьютеров или ноутбуков будут работать, если у них есть такая программа, как Audacity для записи звука.

Убедитесь, что у вас есть подходящие кабели для соединения всего вашего оборудования, например, XLR-кабель для микрофона, разъем для стереокабеля для телефона или планшета и выходной кабель от микшерного пульта к микрофонному порту вашего компьютера.

Как настроить

Сначала подключите микшерный пульт к розетке, затем подключите кабель XLR от микрофона к порту XLR номер 1. Если у вас есть гость и запасной микрофон, вы можете подключить его к порту номер 2.

Вы можете подключить смартфон или планшет к микшерному пульту через линейный вход 3/4 к разъему для наушников вашего устройства.

Подключите пару наушников или наушников, так как это помогает узнать, как звук звучит непосредственно через микшерный пульт, а также позволяет контролировать и регулировать уровни громкости вашего гостя, если это необходимо.

Наконец, подключите кабель от выхода L / R микшерного пульта к гнезду микрофона на компьютере. Теперь вы готовы принимать живые звонки!

Прием живых звонков

Как только все будет подключено, откройте на своем компьютере программу, например Audacity, для записи звука или используйте программное обеспечение для вещания, например Nicecast, для прямой трансляции на вашу радиостанцию.

У вас другая установка, чем у нас? Расскажите, как вы принимаете живых звонков, в комментариях ниже! В качестве альтернативы, если вы еще не начали свою станцию, начните сегодня с 7-дневного бесплатного маршрута на Радио.co!

Руководство по установке антенны

— Подсказки Подсказки »Примечания по электронике

Некоторые ключевые рекомендации, а также советы и подсказки по установке антенны: что делать, как добиться максимальной производительности. . .

---

Установка антенны Включает:
Руководство по установке антенны Установка на чердаке Юстировка антенны Высота антенны

---

Правильная установка антенны не менее важна, чем выбор правильного типа в первую очередь.

Установка антенны может означать, что антенна работает как лучше, так и хуже. Приняв ряд ключевых правил и рекомендаций, антенна может получить наилучшие характеристики в любой конкретной ситуации.

При установке антенны необходимо пойти на некоторые компромиссы, но принятие некоторых рекомендаций или советов позволит оптимизировать производительность для данной ситуации.

Коммерческие антенные системы обычно хорошо расположены и имеют высоту для обеспечения наилучшего покрытия

Советы и подсказки по установке антенны — рекомендации

В зависимости от типа устанавливаемой антенны может применяться множество различных рекомендаций или советов и советов.Некоторые антенны могут быть домашними телевизионными антеннами, другие могут быть антеннами CB или любительского радио, а третьи могут быть предназначены для профессионального применения.

Каким бы ни был тип антенны, есть множество моментов, на которые стоит обратить внимание, о чем следует подумать, и передовых методов, обеспечивающих получение наилучших характеристик от антенны.

Есть много разных областей, где нужно подумать об антенне.

Общее положение антенны

Одним из наиболее важных аспектов установки любой радиоантенны является ее местоположение.Местоположение антенны будет определять многие аспекты ее работы, и поэтому местоположение антенны должно определяться вместе с типом антенны, которая будет использоваться. Следует учитывать ряд точек, связанных с антенной:

• Выберите место, где радиоантенна может «видеть» все вокруг: Чтобы работать с максимальной эффективностью, она должна иметь возможность «видеть» все вокруг.
  Для наилучшей работы антенна должна максимально очищать окружающие предметы. Чтобы добиться этого, его следует держать подальше от близлежащих объектов, которые могут действовать как экран.Таким образом, максимальное количество сигнала может быть достигнуто или покинуть антенну, не поглощаясь близлежащими объектами.
• Помните, что близлежащие объекты могут «расстроить» антенну: При рассмотрении местоположения радиоантенны следует помнить, что близлежащие объекты могут расстроить антенну, даже если они не влияют на круговую видимость. Соседние объекты могут привести к тому, что антенна будет работать вдали от резонансной точки и станет менее эффективной. Это очень важно для антенн, отрезанных до определенной длины и не имеющих средств настройки на месте.Многие предметы могут вызвать это — металлические предметы, а также электропроводка особенно плохи, но даже деревья могут таким образом ухудшить работу антенн. Обычно эффекты заметны на расстоянии в одну или две длины волны, чем ближе объект и чем выше проводимость, тем сильнее эффект.
• Подберите подходящие точки для крепления антенн: Горизонтальным антеннам нужны точки крепления на обоих концах. Стоит задуматься, существуют ли уже подходящие точки привязки.Дымоходы или другие точки в доме могут быть одной подходящей точкой. Деревья также могут быть расположены удобно, хотя схемы шкивов необходимы для того, чтобы любое движение в дереве из-за ветра могло подавляться без обрыва антенного провода. Также можно установить опору или антенную мачту и рассмотреть эту возможность и ее расположение. Какой бы вариант ни был выбран, это нужно учитывать с самого начала.
• Внутри или снаружи: Во многих случаях может потребоваться использование внутренней радиоантенны.Внешние антенны работают лучше, потому что они могут находиться дальше от объектов, которые могут вызвать потери или расстроить антенну. Очень сложно оценить размер потерь, которые несет антенна внутри дома. Крыша или кирпичная кладка вызовут снижение сигнала, особенно когда он влажный. Размер потерь также будет зависеть от частоты. Для сигналов VHF и UHF это будет намного больше.

Высота антенны

Хотя высоту радиоантенны можно рассматривать с учетом общего положения антенны, высота очень важна и может существенно повлиять на ее рабочие характеристики.В результате различные точки рассматриваются отдельно.

Увеличение высоты антенны почти всегда улучшает ее характеристики вне зависимости от того, используется ли она для HF, VHF или UHF и т. Д.

Соображения по поводу помех

Помехи, создаваемые любительскими радиостанциями, и создаваемые ими помехи, безусловно, имеют большое значение. Расположение антенны любительской радиостанции может существенно повлиять на оба аспекта помех. В результате это следует учитывать при выборе места для радиоантенны.

• Держите радиоантенну вдали от источников помех в доме: В большинстве домов есть много предметов, которые являются очень хорошими источниками шума. Хотя в настоящее время телевизоры и компьютеры намного лучше, некоторые помехи все еще возникают, особенно потому, что многие компьютеры теперь имеют сети, связанные с ними. Помехи также создаются множеством других электрических предметов в доме. Пылесосы, электродрели, электрические миксеры и множество аналогичной посуды — все это способствует уровню генерируемого электрического шума.Он излучается в доме и вокруг него, и его интенсивность уменьшается по мере удаления от источника. В результате лучше держать антенну как можно дальше от дома. Это не всегда возможно, уровень помех можно минимизировать, удерживая антенну вдали от определенных источников шума.
• Радиолюбительские передатчики (или любые радиопередатчики в этом отношении) могут создавать помехи, если они находятся рядом с бытовыми приборами: Несмотря на то, что домашнее оборудование гораздо более устойчиво к помехам, чем раньше, все же есть возможность того, что передатчик любительского радио может создавать помехи.Один из лучших способов уменьшить вероятность каких-либо помех — это расположить антенну любительского радио вдали от любого другого оборудования. Лучше всего для этого держать антенну подальше от любых жилых помещений. Очевидно, что для маломощных передатчиков риск меньше, но для мощных любительских радиостанций это может стать более серьезной проблемой, особенно если используются направленные антенны, которые могут быть направлены в любое домашнее помещение.

Согласование антенны

Согласование антенны с фидером особенно важно, если используются радиопередатчики, и они должны эффективно работать с антенной системой.Естественно, это также важно для принимающих систем, но может быть не так важно. Радиочастотные системы, такие как антенны, фидеры, источники (т. Е. Передатчики) и нагрузки (т. Е. Приемники), имеют характеристический импеданс. Чтобы система работала эффективно, они должны совпадать, в противном случае возникают стоячие волны и передача мощности снижается. Чтобы обеспечить правильное согласование и правильную работу всей системы, можно принять ряд мер.

• Используйте измеритель КСВ, чтобы убедиться, что радиоантенная система работает правильно: Антенны обычно работают только в относительно узкой полосе пропускания, и многие антенны могут работать только в одном диапазоне, и иногда требуется регулировка, чтобы позволяют им работать даже на разных концах диапазона.
  Типичный измеритель КСВН, используемый с передатчиком Это обеспечивает согласование антенны с фидером и передачу максимального количества энергии. Чтобы проверить, правильно ли работает антенна, в линию можно вставить измеритель КСВН. Постоянно держа один в цепи, можно контролировать работу системы.
• Рассмотрите возможность использования ATU для обеспечения оптимальной работы антенны: Чтобы гарантировать, что импеданс антенны соответствует сопротивлению фидера, часто необходимо использовать согласующий или настраивающий блок между фидером и самой антенной.Эти блоки настройки антенны (ATU) используются для настройки излучающего элемента таким образом, чтобы его импеданс соответствовал сопротивлению фидера, что позволяет получить максимальную передачу мощности и минимизировать уровень стоячих волн. Чтобы можно было правильно настроить антенну, ATU необходимо расположить рядом с антенной.
• Используйте ATU в лачуге, чтобы снизить уровень КСВН, наблюдаемого выходным каскадом радиопередатчика: Высокий уровень стоячих волн может вызвать повреждение полупроводниковых выходных каскадов радиопередатчиков.Чтобы защитить эти ступени от повреждений, многие передатчики определяют уровень КСВН (коэффициент стоячей волны напряжения) и снижают выходную мощность, когда уровни начинают расти.
  Включение ATU в систему питания передатчика с измерителем КСВН Следовательно, чтобы гарантировать, что передатчик может выдавать максимальную выходную мощность, должен присутствовать низкий уровень КСВН. Когда невозможно установить ATU прямо в точке питания антенны, его можно разместить рядом с передатчиком для настройки антенно-фидерной комбинации, чтобы КСВН, наблюдаемый передатчиком, был минимальным.Хотя это не совсем идеально, это может помочь, позволяя передатчику видеть низкий уровень КСВН.

Примечание по коэффициенту стоячей волны, КСВ и КСВ:

Стоячие волны часто связаны с радиочастотными фидерами, и они генерируются, когда существует несоответствие между импедансом фидера и импедансом нагрузки. При рассогласовании мощность отражается, и объединенные напряжения и токи прямой и отраженной мощности образуют стоячие волны вдоль фидера.

Подробнее о Коэффициент стоячей волны напряжения, КСВН.

Рекомендации по фидеру антенны

Фидер — важная часть любой радиоантенны. Его цель — гарантировать, что максимальное количество энергии достигнет места назначения, будь то мощность радиопередатчика, достигающая антенны, или входящие сигналы от радиоантенны, достигающие приемника. Любая потеря мощности снизит эффективность всей антенной системы. Соображения стоимости фидера и производительности могут повлиять на любое решение, принятое в отношении антенны, и поэтому это важно.

• Выберите оптимальный фидер для любой ситуации: Тип кабеля следует выбирать так, чтобы обеспечить приемлемые потери на используемых частотах. Для частот ниже 30 МГц потери в фидере обычно довольно низки, и с учетом ограничений по мощности часто можно использовать более тонкий коаксиальный кабель, если не требуются длинные участки. По мере увеличения частот возрастают и уровни потерь, и требуются более толстые и низкие варианты потерь. Хотя стоимость может быть высокой, инвестиции в кабель с низкими потерями могут гарантировать, что вся антенная система будет работать на полную мощность.
• Учтите установку фидера при планировании установки радиоантенны: Любой фидер должен быть правильно установлен. Например, если это коаксиальный или коаксиальный кабель, его не следует изгибать слишком сильно за пределы минимального радиуса изгиба. Если это будет сделано, возможно повреждение. Открытый механизм подачи проволоки не должен проходить через дом, так как близлежащие объекты расстроят его, и потери возрастут. Любой пробег внутри здания должен быть сведен к минимуму
• Соответствующая защита от атмосферных воздействий любого фидера, если он будет использоваться снаружи: В частности, следует проявлять большую осторожность при использовании коаксиального кабеля снаружи.Конец коаксиального кабеля должен быть загерметизирован, чтобы предотвратить попадание влаги. Влага сама по себе вызовет потери, поскольку она будет поглощать мощность, и в долгосрочной перспективе вызовет коррозию, которая ухудшит характеристики коаксиального кабеля.

Хорошая земля

Одним из хороших решений для удовлетворения многих требований к ВЧ антенне для любительских радиостанций является вертикальная установка на земле. Эти и ряд других систем радиоантенн требуют использования эффективной системы заземления для удовлетворительной работы.Поскольку система заземления является ключевым элементом работы радиоантенны, необходимо убедиться, что система заземления находится в удовлетворительном состоянии.

• Убедитесь, что система заземления имеет низкое электрическое сопротивление: Одним из основных требований к заземлению или системе заземления для антенны является то, что она должна иметь низкое электрическое сопротивление. Этого можно достичь, обеспечив максимальную площадь контакта металла с землей. Можно использовать стержни электрического заземления, а также старые медные трубы.
• Убедитесь, что система заземления имеет низкое ВЧ-сопротивление: Хотя требуется хорошая электрическая проводимость для постоянного тока, ВЧ характеристики могут быть дополнительно улучшены путем прокладки радиальных проводов, обычно длиной четверть длины волны, излучаемых из центральной точки заземления. Если приходится идти на компромиссы, их следует направлять в том направлении, где требуется оптимальная производительность.
• Убедитесь, что основная точка системы заземления находится как можно ближе к точке питания установленной на земле антенны: Антенные системы, использующие систему заземления, не работают должным образом, если провод к системе заземления длинный.Соответственно, основное соединение системы заземления должно быть как можно ближе к основанию антенны.
• Учитывайте проводимость земли: При выборе места для системы заземления следует учитывать проводимость самой земли. Сухая песчаная почва дает плохое соединение, тогда как влажная плодородная почва дает гораздо лучший результат. По возможности заземление следует выполнять в месте, где заземление будет лучше. Это может изменить выбор положения некоторых вертикальных антенн или может означать, что наземные системы могут оказаться нежизнеспособными.

Примечание по заземлению антенны ВЧ:

Заземление антенны может быть ключевым моментом в ее работе, особенно если это вертикальная несимметричная антенна, у которой заземление является частью антенны.

Подробнее об антенне RF заземление.

Аспекты безопасности антенны

При установке любой радиоантеннной системы, будь то радиолюбитель или любая другая цель, безопасность должна быть одним из основных соображений. Иногда антенны временно устанавливают, чтобы они падали, когда поднимается ветер.Особой опасности подвергаются самодельные антенны, но даже промышленные антенны могут пострадать, если они установлены неправильно, а иногда и тогда. Необходимо соблюдать осторожность, чтобы антенна не упала и не поранилась.

Ряд ключевых моментов перечислены ниже:

• Одно из основных правил техники безопасности — держать все объекты как можно дальше от линий электропередач. Сюда входят мачты, столбы, антенные провода, другие формы антенн, фидеры, лестницы и любые используемые инструменты.В идеале расстояние от антенны или мачты до линии электропередачи должно быть как минимум в два раза больше высоты антенны или мачты.
• Убедитесь, что все антенны имеют хорошую конструкцию, чтобы они могли выдерживать суровые погодные условия и не могли упасть на людей.
• Убедитесь, что все антенны в хорошем состоянии и все проблемы устранены до их падения.
• При подъеме на вышку или по лестнице убедитесь, что приняты все необходимые меры предосторожности. Только обученные люди должны подниматься по лестницам, вышкам и т. Д.
• Для установки антенн и кабелей часто требуется проделывать отверстия в стенах и потолках, чтобы можно было пропустить фидеры и т. Д. При сверлении отверстий будьте осторожны, чтобы не просверлить электрический провод или водопроводную / газовую трубу. Доступны датчики, показывающие наличие проводов и металлических труб, проложенных в стенах. Это дешево и вполне может предотвратить катастрофу.

Прежде всего, при установке антенн необходимо учитывать аспекты безопасности при проектировании и установке радиоантенны.При такой погоде любой риск, скорее всего, вскоре приведет к поломке. Не стоит рисковать, так как падающие антенны могут причинить вред людям и имуществу, и ни в коем случае нельзя использовать антенну на земле.

Поэкспериментировать с радиоантеннами может быть увлекательная область или любительское радио. Многие энтузиасты радиолюбителей находят это особенно полезным элементом своего хобби. Кроме того, опыт, полученный при настройке и тестировании различных типов радиоантенн, может быть очень полезным, значительно дополняя некоторые из основных рекомендаций, изложенных здесь.Также может быть очень полезным, когда новая антенна работает особенно хорошо и намного лучше, чем предыдущие установки. Производительность любительской радиостанции может быть значительно улучшена, и это часто можно увидеть в результатах, когда установлено множество удаленных контактов.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод VSWR Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».
