Как поставить обманку на лямбда зонд: Как сделать обманку лямбда-зонда своими руками. Чертежи, схемы, фото механической и электронной обманки

Куда ставить обманку лямбда зонда

Содержание

• Удаляем катализатор или восстанавливаем?
  • Как производится удаление катализатора?
• Обманка после удаления катализатора: почему устанавливается?
• Нужна ли обманка после удаления катализатора?
  • О механической обманке
  • Эмуляторы
• Проблемы с работой мотора
  • Какие преимущества это дает?
  • Почему пламегаситель лучше?
• Финансовый вопрос
• Катализатор: удаление, обманка – заключение

Среднее время доставки посылки по РФ от 1 до 1.5 недель, в зависимости от работы Почты России.
необходимо прислать письмо с полным почтовым адресом и индексом на эл. почту [email protected]

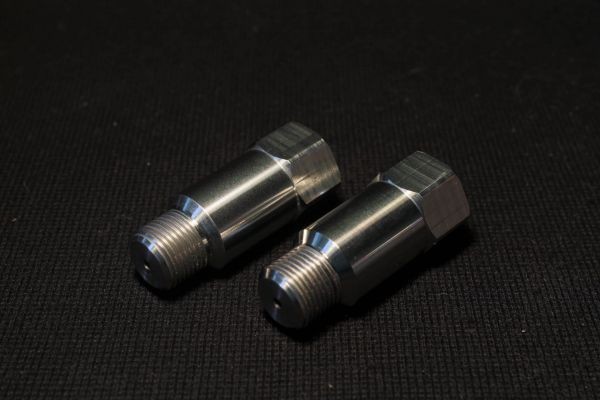

Что такое механическая обманка лямбда зонда?
Данное приспособление называют по-разному:

-проставка под лямбда зонд
-обманка лямбда зонда
-обманка для второй лямбды
-обманка лямбда зонда
-обманка катализатора
-обманка лямбды
-обманка датчика кислорода

По классификации можно разбить все обманки на 3 вида.

1 — представленный нами вариант — механическая обманка для второй лямбды.
2 — электронная обманка.
3 — электронный эмулятор работы лямбда зонда.
Все они различаются и по функциональности и по цене.

Для чего нужна обманка лямбда второго зонда?
Необходима для того чтобы электронный блок управления двигателем работал корректнее(без неё возможен повышенный расход топлива, проблемы с пуском холодного или прогретого двигателя и т.д), после удаления катализатора.

Чем между собой отличаются ваши обманки лямбда зонда?
Наши обманки в первую очередь отличаются качеством материала из которого они изготовлены. В частности это теплоустойчивая сталь 20Х13, рабочая температура может достигать 650гр. без всяких последствий. Так же они отличаются по корпусному исполнению и комплектации, например bent-версия. Она служит для установки в труднодоступных и сложных местах, где нет возможности для установки «обычной» проставки. Данную bent-версию можно проворачивать в радиусе 360гр. по отношению к выхлопной трубе, расстояние от гайки выхлопа до центра оси лямбда зонда составляет всего около 12мм!(К примеру стандартная проставка имеет длину 35мм)

Что такое каталитическая обманка и чем ваши обманки от них отличаются?

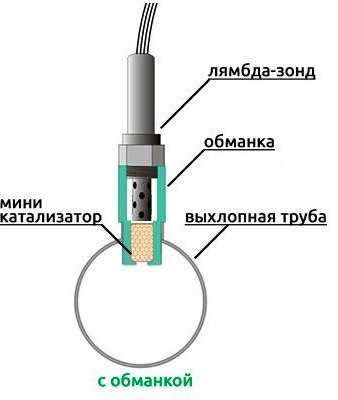

Каталитическая обманка — это не совсем обманка, это очень не большой катализатор, встроенный в такую же обманку как у нас. Но если у вас вышел из строя катализтор, благодаря низкому качеству топлива, то вы и не застрахованны от того что в скором времени эта катобманка также оплавится или прогорит. Наша обманка — это «кусок» железки который не оплавиться, не прогореть, не даже заржаветь не может, и всегда будет исправно служить вашему авто.

Подойдет ли данная обманка на мой автомобиль?
Данная обманка универсальная и подходит на ВСЕ автомобили, где имеются «вкручиваемые» лямбдазонды.

Сколько необходимо обманок?
Всё зависит от модели двигателя, если у вас 2-х, 3-х или 4-х цилиндровый рядный мотор — скорее всего нужна одна обманка, но бывает и так что катализатор не один, а два, тогда обманок нужно 2. Если у вас V-образный или оппозитный мотор — то как минимум 2.

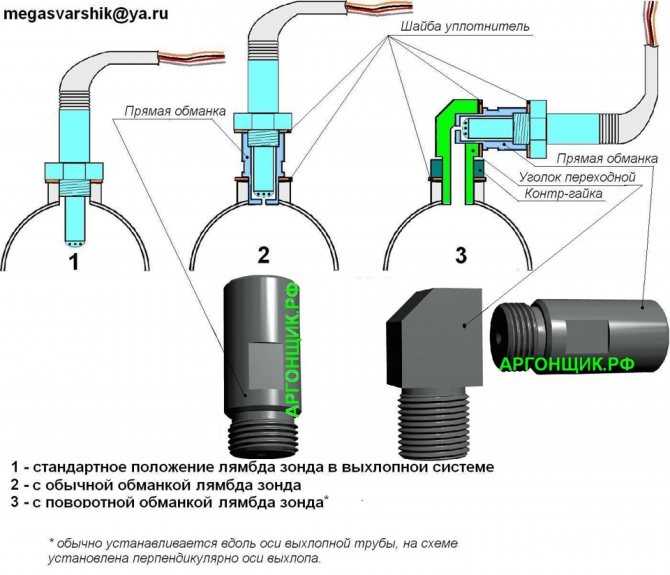

Где можно установить механическую обманку лямбда зонда?
Установить обманку с удалением катализатора можно в любом автосервисе. Если катализатор уже удален, то установку можно произвести и самому. Также установить механическую обманку можно установить в сервисе, (Ленинградское шоссе, 40км от МКАД, д.Дурыкино, Шиномотаж-автосервис)

Как правильно установить обманку второго датчика кислорода?
Необходимо соблюсти следующие условия:
1 — все лямбда датчики должны быть исправны(диагностируется сканером)
2 — катализатор должен быть удален, желательно одновременно с установкой обманки.

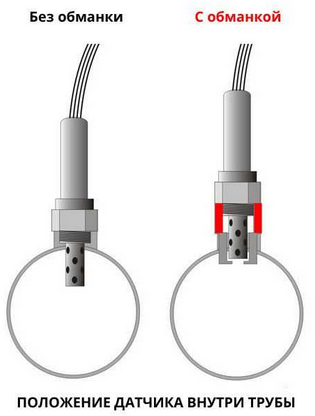

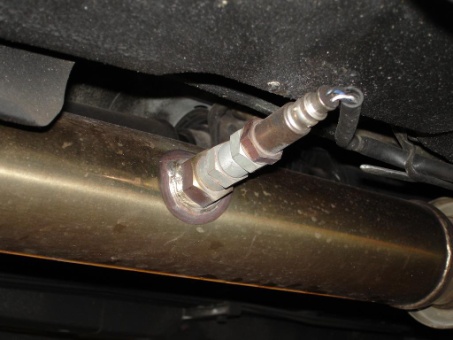

3 — обманка лямбда зонда(OS2) ставится в «разрез» в место вкручивания второго лямбда зонда.(Те выкручивается второй лямбда зонд, в место него вкручивается механическая обманка лямбда зонда, а уже в обманку вкручивается исправный лямбда зонд)
4 — если до этого горел чек иджин(ламочка неисправности двигателя), через некоторое время и пробег автомобиля она погаснет, но желательно стереть ошибки сканером.

Я установил механическую обманку, а чек энджин всё равно горит. Что делать?
Данные механические обманки подходят для любого автомобиля и «не работать» они не могут. Необходимо,
1 — Считать ошибки сканером, после чего их стереть.
2 — Проверить работоспособность различных электрических датчиков двигателя и электропроводки в вашем автомобиле(д. положение дроссельной заслонки, ДМРВ и т.д)
3 — Двигатель должен быть исправен, без серьёзного расхода масла(При сильном расходе масла, его не полностью сгоревшая часть будет осаждаться на на стенках выхлопа, а также на датчика лямбда зондов, что приведет к их не верной работе)
4 — Топливо должно быть соответсвующего качества.

Как будет «понимать» блок ЭБУ данную обманку, ведь завод изготовитель моего автомобиля не проверял обманку на моём автомобиле?
Да, действительно, завод изготовитель Вашего автомобиля и не мог использовать данную механическую обманку, тк он(завод) при выпуске своей продукции строго следует нормативным документам, по выбросам в окружающую среду. (ЕВРО 1,2,3,4 и т.д)
Блок ЭБУ, желательно отключить от питания перед первым запуском двигателя, тк большая часть блоков управления двигателем «обучаемые», то отключение питания АКБ, приведет его к заводским параметрам состава смеси.

При первом же запуске блок управления начинает подстраиваться под «новое» содержание кислорода в выпуске.

В этой статье хочу поговорить о том какими способами можно сделать обманку лямбда-зонда или кислородного датчика своими руками. Обычно такие обманки делаются при вырезке катализатора, его плохой работе или когда неисправен второй лямбда зонд, то можно не покупая новый поставить обманку.

Лямбда-зонд или кислородный датчик преобразовывает в электрический сигнал данные о том сколько в выхлопных газах содержится кислорода. Датчик подаёт электрический сигнал в тот момент, когда он зафиксировал изменения кислорода, сигнал передаётся на контроллер, который принимает сигнал и сравнивает полученные данные c заложенными в памяти показателями.

При несовпадении полученных данных с оптимальными значениями для текущего режима, блок управления изменяет соответствующим образом длительность впрыска топлива.
Это делается для достижения максимальной эффективности работы двигателя, экономит топливо и уменьшает количество вредных выбросов в атмосферу.

Обычно в последнее время на автомобилях устанавливают два датчика, один до катализатора, второй после катализатора, сигналы от этих двух датчиков должны отличаться, тогда блок управления регулирует длительность впрыска согласно полученным сигналам с 2-х датчиков, но если один из датчиков вышел из строя или владелец автомобиля удалил катализатор, как вариант заменил его пламегасителем, сигналы 2-х датчиков начнут совпадать, что будет воспринято блоком управления как аварийный режим.

Контроллер в этом случае выберет усредненные параметры управление впрыском, что приведет в итоге к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы по холостому ходу, а на приборной доске загорится «Сheck-Engine» сообщая об ошибке.

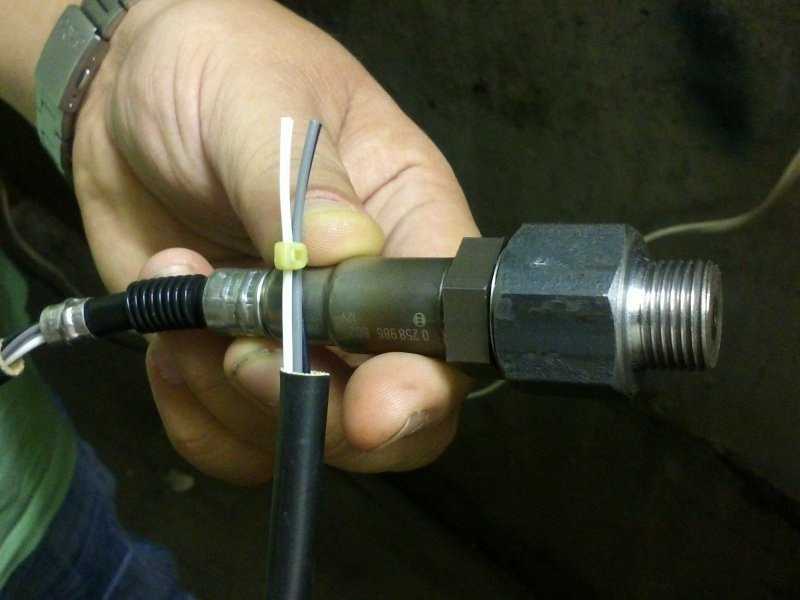

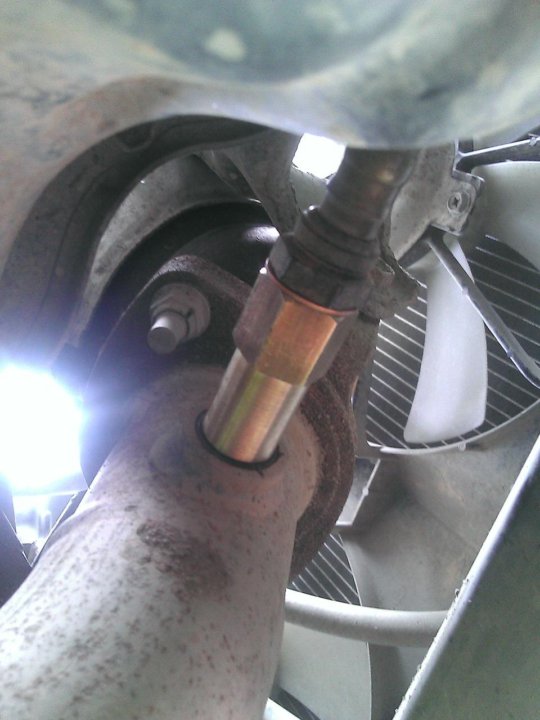

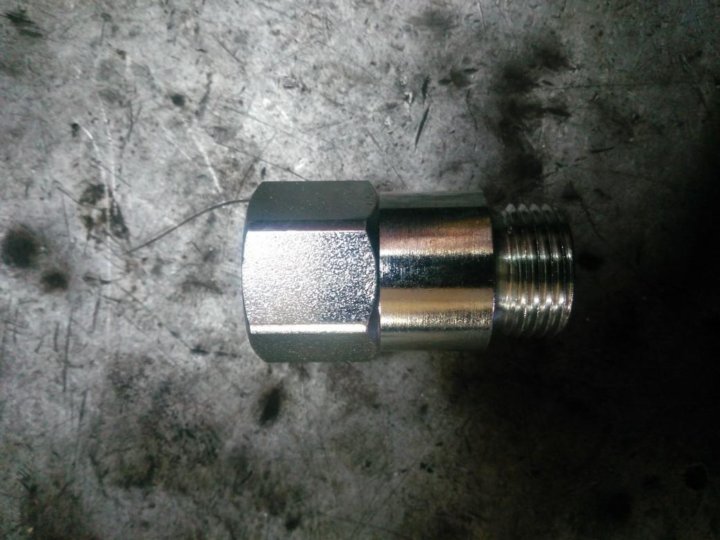

Итак, рассмотрим механический тип обманки, это когда на место второго датчика устанавливают проставку, а потом уже в неё вкручивают лямбда-зонд. Проставку можно изготовить по нижеприведенному чертежу, который проверен уже не одним годом эксплуатации.

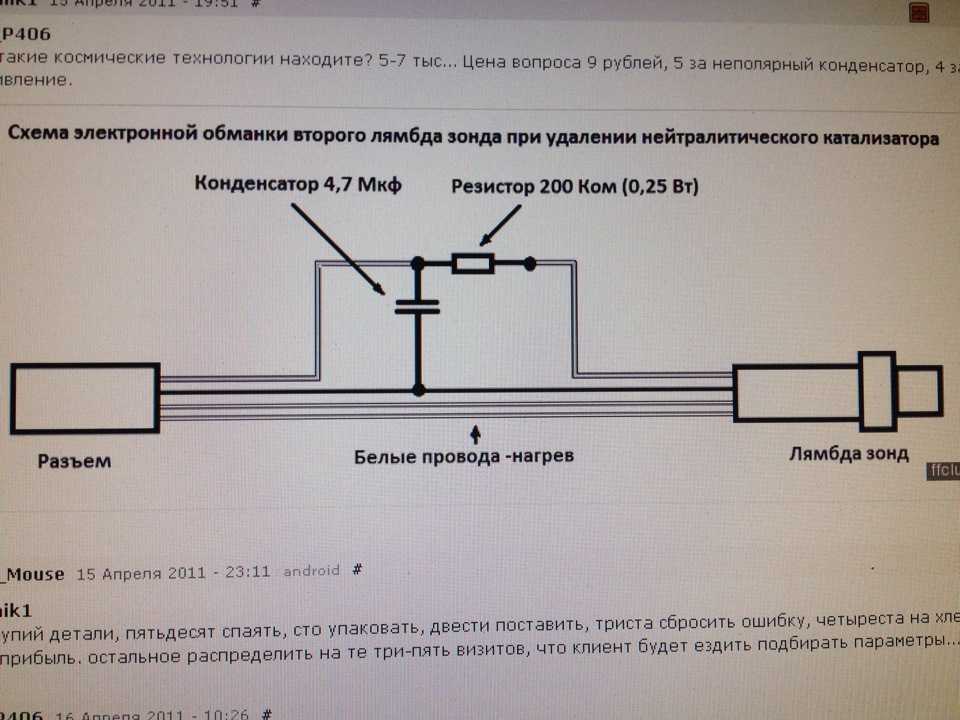

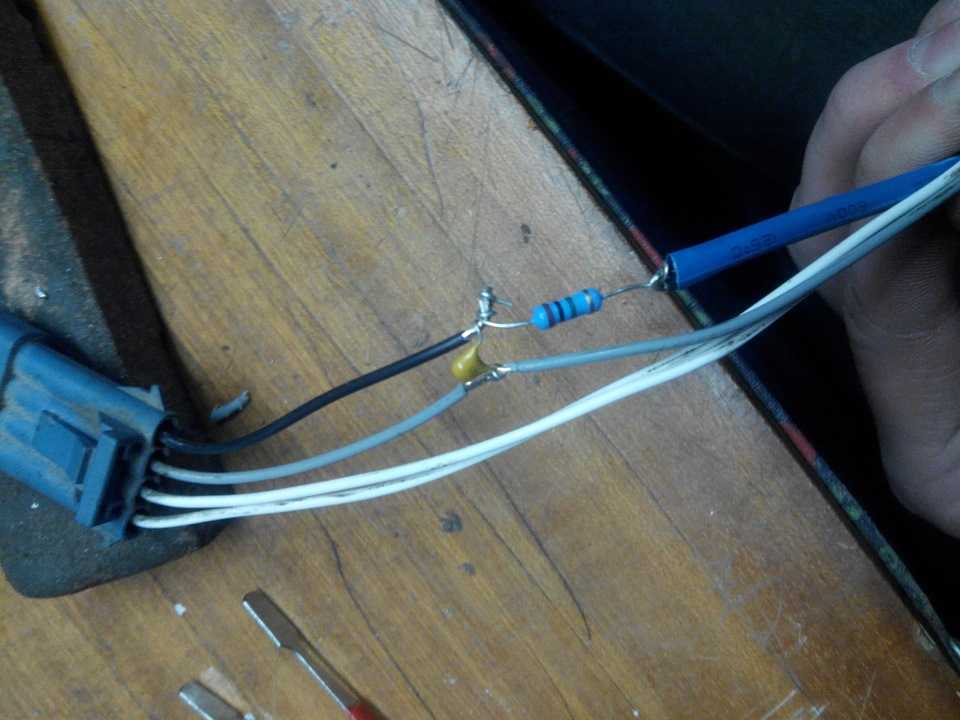

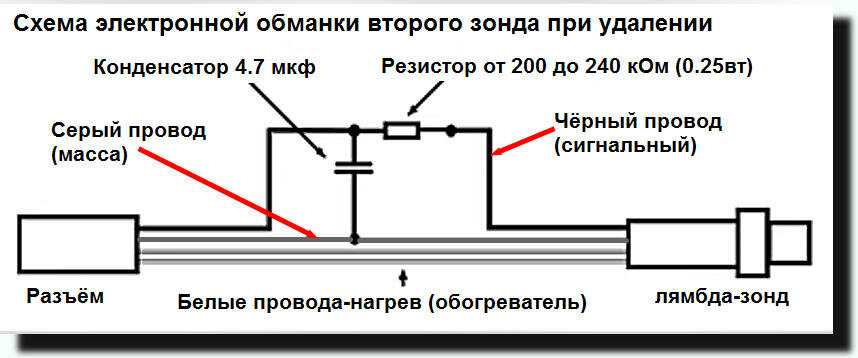

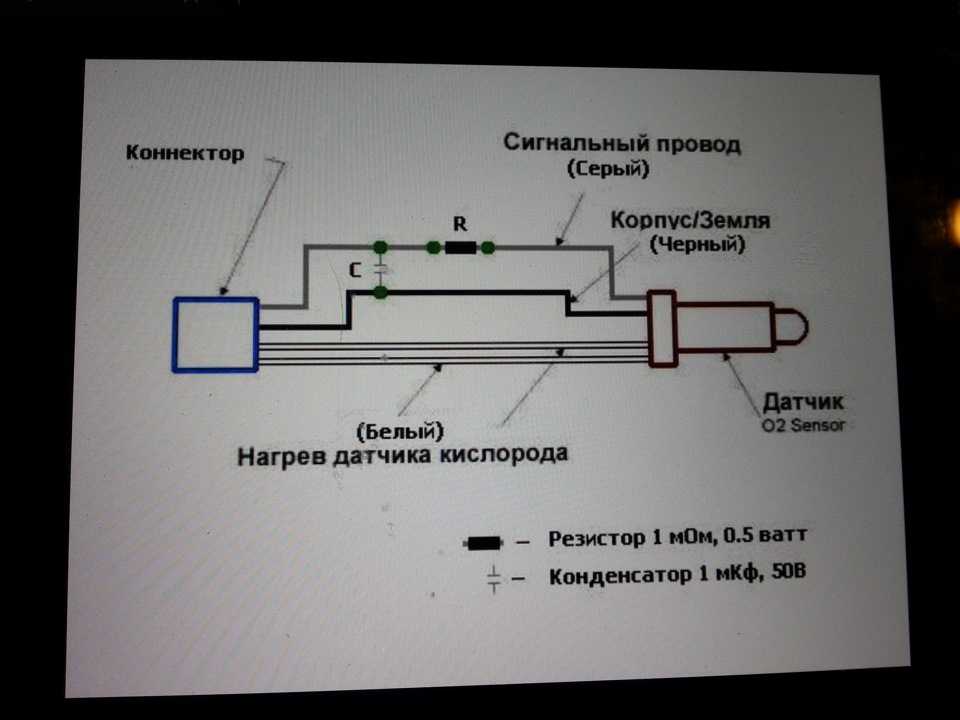

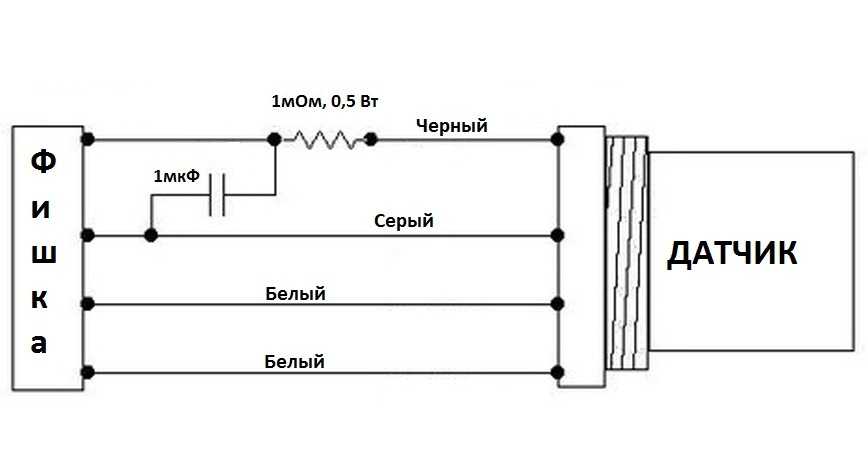

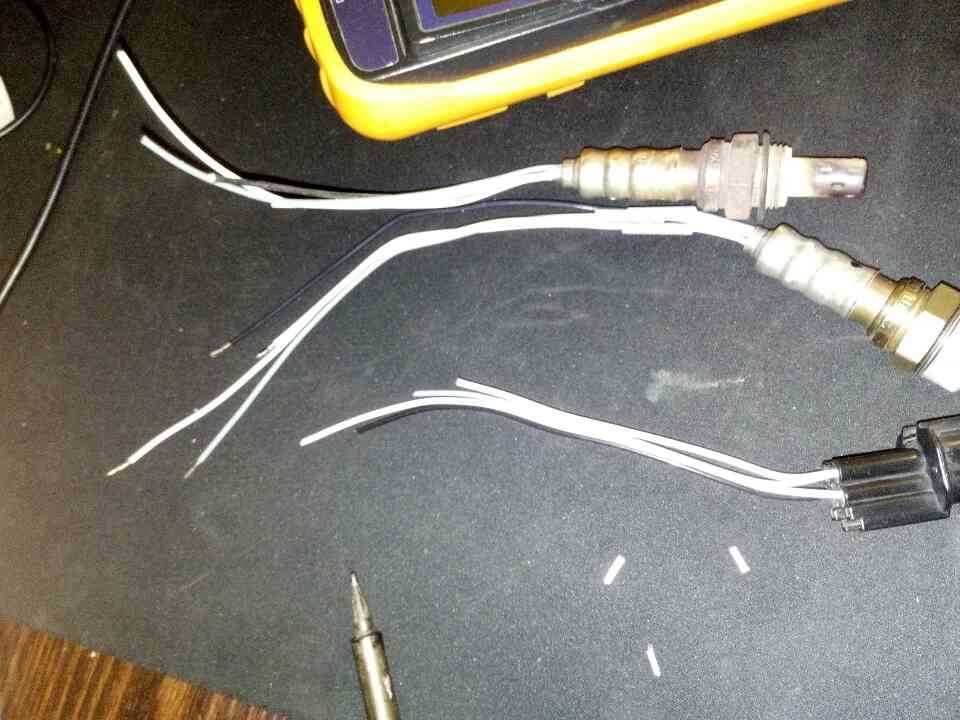

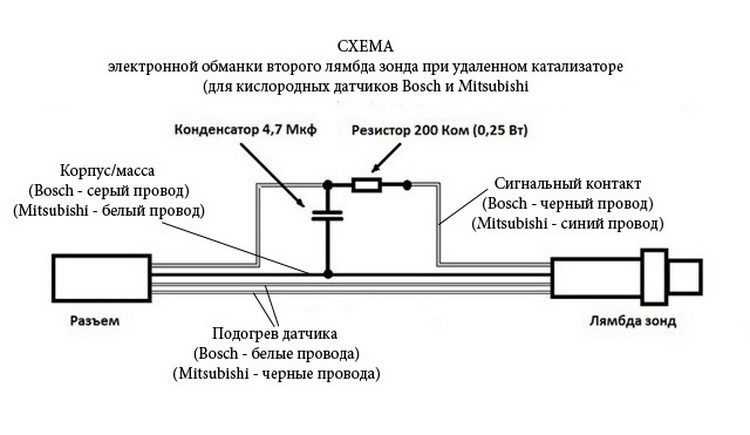

Но более эффективным я считаю сделать обманку вторым способом, так как у меня нет знакомого токаря, а вот запаять одно сопротивление и конденсатор наверное сумею. Внизу на рисунке нарисовано, как нужно внедрить конденсатор и резистор в провода, которые идут к кислородному датчику.Этот способ тоже проверен временем и зарекомендовал себя с положительной стороны.

И ещё хочу отметить один момент, что бывает выходит из строя обогреватель самого датчика, в этом случае тоже вылезает ошибка «Сheck-Engine», но и тут можно поставить обманку.

Это можно сделать так, не выкручивая кислородный датчик подсоединяем к двум белым проводом, которые идут на обогреватель датчика, простую автомобильную лампочку, например от габаритов, желательно чтобы она имела сопротивление от 4 до 12 Ом (на разных автомобилях сопротивление бывает разное).

Сопротивление лампочки будет говорить ЭБУ, что обогреватель находится в исправном состоянии и не будет выдавать ошибку. Это приемлемо только для второго кислородного датчика, который находится после катализатора.

И подведем итог, что сделать обманку кислородного датчика не такая уж и сложная задача. Всем удачи на дорогах.

Катализатор – это элемент системы выпуска, который призван очистить отработавшие газы от вредных окислов. Устанавливается на все автомобили с экологическими требованиями Евро-3 и выше. Вместе с ним, в работе учавствует и кислородный датчик. Но о нем мы расскажем немного позже. А пока давайте рассмотрим, для чего удаляется катализатор и что это нам дает.

Удаляем катализатор или восстанавливаем?

Катализатор является расходным материалом и восстановлению он не подлежит. Единственный выход из ситуации – это его удаление. Либо замена на уже готовый пламегаситель.

Как производится удаление катализатора?

Рассмотрим данную процедуру в условиях СТО. Операция включает в себя несколько этапов. Сперва автомобиль загоняется на подъемник. Далее специалист находит расположение катализатора (находится сразу за приемной трубой) и начинает его демонтаж. В зависимости от конструкции, элемент крепится на трех или четырех болтах. Основная проблема в том, что они могут прикипеть. В запущенных случаях процедура удаления не обходится без применения болгарки. Так, вырезают часть трубы вместе с крепежом и начинают потрошить внутренности катализатора. Затем заваривают проделанное отверстие аргоновой сваркой и отрезают часть трубы с креплениями. На их место наваривают новую. Автомобиль спускается с подъемника и специалист производит прошивку электронного блока управления, подключившись ноутбуком через диагностический разъем. На старых моделях возможна установка механической обманки. Это позволяет стабилизировать работу мотора и вернуть его эксплуатационные характеристики к заводским параметрам.

Обманка после удаления катализатора: почему устанавливается?

Удаление катализатора – это только половина работ. После данной операции нужно «заглушить» кислородный датчик. Последний устанавливается на входе и выходе катализатора. Именно он определяет остаток кислорода в газах и передает сигнал на ЭБУ. От исправности лямбда-зонда зависит качество смесеобразования. По умолчанию, значение лямбды равно единице.

К чему это приводит? Блок будет «беднить» смесь на всех режимах его работы. Так он пытается восстановить температуру в воображаемом катализаторе (а как известно, этот фильтр работает только при температуре выше 300 градусов). Обороты двигателя будут «плавать» (особенно на холостом ходу), а на верхах пропадет тяга. Машина перестает нормально разгоняться, расход топлива возрастает на 1,5-2 литра.

Нужна ли обманка после удаления катализатора?

Некоторые ошибочно думают, что после удаления катализатора не нужна обманка лямбда-зонда. Но такое возможно только в случае полной перепрошивки ЭБУ. Если не принимать ни одной из мер, проблемы наступят в первые минуты эксплуатации.

О механической обманке

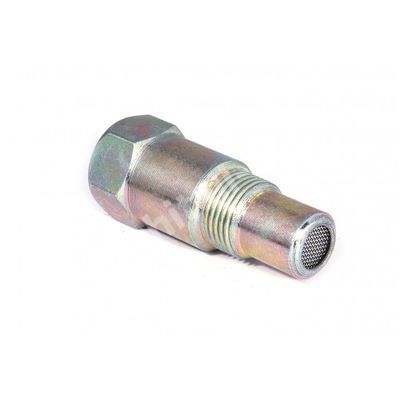

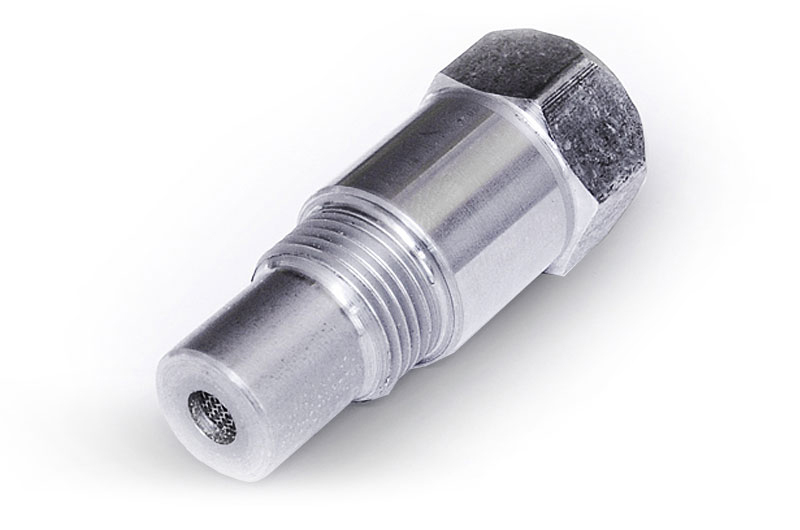

Она представляет собой бронзовую проставку, внутри которой содержится керамический наполнитель с каталитическим слоем. Газы, проходя сквозь эту обманку, окисляются кислородом. Электроника анализирует сигнал и делает вывод о том, что катализатор действует в штатном режиме (хотя на самом деле он вырезан). Механическая обманка устанавливается перед катализатором, в районе выпускного коллектора. Стоимость детали не больше, чем килограмма колбасы, без учета установки.

Эмуляторы

Существуют и электронные обманки. Они более технологичные и позволяют не только скрыть ошибки, но и обеспечить корректную работу системы управления ДВС. Эмулятор включает в себя однокристальный микропроцессор. Последний анализирует состав выхлопа и формирует выходной сигнал, который не отличается от второго (заводского) лямбда-зонда. Но стоимость электронных обманок уже порядка разового похода в универсам, когда покупается не только колбаса, но и сопутствующие продукты.

Проблемы с работой мотора

Спустя 100-150 тысяч километров, многие водители сталкиваются с повышенным расходом топлива, падением мощности двигателя и ухудшением динамических характеристик. Наряду с этим, панель приборов будет «украшена» всевозможными ошибками. Если до этого не производилась замена или удаление катализатора, проблему следует искать именно в нем. Внутри фильтра имеются тонкие керамические соты, которые оплавляются и тем самым препятствуют нормальному прохождению газов. В итоге ухудшается продувка цилиндров, а расход топлива – увеличивается (в среднем на 10-15 процентов).

Отметим, что данные проблемы могут наступить и раньше. Почему оплавляются соты? Причина в повышенном расходе масла. Если его забрасывает в камеру сгорания, выхлоп будет насыщен сажей. Она забивается на входе катализатора. Из-за повышенных температур, сажа начинает тлеть, провоцируя плавление сот. Если с расходом масла все в порядке (на 10 тысяч километров уходит не более одного литра), соты могут забиться из-за некачественного топлива.

Какие преимущества это дает?

Основной плюс в том, что газы из цилиндров будут беспрепятственно выходить наружу. Остальные элементы системы (резонатор, коллектор, глушитель) имеют полую трубу. Даже при высоком расходе масла, сажа свободно уйдет в атмосферу. Срок службы пламегасителя – более 10 лет. Он не требует обслуживания. Мощность двигателя вернется к заводским параметрам. А что касается расхода топлива, это отдельный момент.

Почему пламегаситель лучше?

Ранее мы описали процедуру удаления катализатора. Это наиболее экономный вариант работ. Но потрошить старый катализатор можно только при полной его целостности. Если элемент начал ржаветь, лучше заменить его на новый пламегаситель. Да, катализатор имеет несколько стенок. Но надолго ли хватит его и не проржавеет ли стенка раньше срока, никто гарантировать не может.

Финансовый вопрос

Удаление катализатора – это вынужденная мера для российских автомобилистов. Данный элемент является «расходником». Но если любые другие фильтра имеют дешевую начинку (из плотной бумаги), то здесь применен дорогостоящий керамический сердечник. Также в катализаторе используется платиновое напыление. Некоторые производители используют палладий. Эти дорогостоящие металлы призваны ускорить прохождение каталитических реакций.

К чему это все? Из-за наличия драгметаллов, стоимость данного фильтра существенно возрастает. И это без учета установки, под заказ. Ждать приходится не менее двух недель.

Это основная причина, из-за которой автомобилисты производят удаление, а не замену катализатора на новый.

Катализатор: удаление, обманка – заключение

Итак, мы выяснили, для чего и как производят удаление катализатора. Немаловажной деталью в ходе выполнения работ является установка обманки лямбда-зонда. Без нее мотор будет работать в аварийном режиме. В качестве альтернативы, можно произвести прошивку блока управления, но такая услуга стоит дороже.

Удаление катализатора и установка обманки лямбда зонда в Новосибирске

Все услуги от высококвалифицированных автоэлектриков и электронщиков

— Гарантия на выполненные работы
— Только опытные специалисты
— Широкий спектр услуг

Только в ЧЕК и ЧИП работает консилиум автоэлектриков и электронщиков

Готовь сани летом!
Поставь сигнализацию с автозапуском

Гарантия на установку сигнализации 5 лет
и есть рассрочка оплаты

Подробнее

Нам 10 лет!

И мы дарим подарки

Подробнее

Используем только проверенное и сертифицированное оборудование

— качественно удалим катализатор, сажевый фильтр;
— заглушим клапан EGR механическим путем;
— программно выполним прошивку под ЕВРО-2 (отключение датчика лямбда-зонд), либо установим механическую обманку на датчик или электронный эмулятор работы лямбда-зонда (зависит от авто).

Механические и электронные обманки лямбда зонда

Лямбда-зонд анализирует содержание кислорода в отработанных газах и подает соответствующий сигнал в электронику автомобиля. Выходное напряжение на электродах лямбда-зонда появляется при температуре 300-400 С, когда электролит датчика приобретает проводимость. Электролит выполнен из диоксида циркония, а электроды – из платины.

Платина чувствительна к присадкам, содержащимся в некачественном бензине, поэтому срок службы датчика кислорода напрямую зависит от качества топлива. И поскольку качество бензина в нашей стране часто не соответствует установленным требованиям, катализатор очень быстро выходит из строя и требует замены или удаления.

Если вы удалили катализатор или заменили его на пламегаситель, вам потребуется установить обманку лямбда-зонда или отключить его программно. В противном случае, по совпадению сигналов от первой и второй лямбды (датчиков кислорода) бортовой компьютер установит, что катализатор отсутствует или неисправен, выдаст ошибку катализатора и запустит аварийны режим работы двигателя.

В результате резко увеличится расход топлива и снизится ресурс двигателя.

Обманка лямбда-зонда (второй лямбды, катализатора или эмулятор катализатора) корректирует сигнал от второго кислородного датчика (второй лямбды) после удаления катализатора и таким образом «обманывает» ЭБУ.

Устанавливать обманку можно только на исправный кислородный датчик, убрать с помощью обманки ошибки, связанные с неисправностью кислородного датчика (Р0130-Р0167) нельзя — обманка не устранит сигнал неисправности датчика, она только корректирует его показания.

На многих автомобилях можно отключить второй лямбда-зонд программно и обойтись без установки обманки.

Заявка на обманку лямбда зонда

Оставьте заявку и наш менеджер свяжется с Вами в ближайшее время

Записаться

Обманки кислородного датчика изготавливают двух типов: механические и электронные.

Механические обманки вытачиваются из высокотемпературной стали и имеют встроенный миникатализатор. Они вкручиваются в выхлопную систему после удаления катализатора и снижают уровень вредных выбросов в выхлопных газах, проходящих через обманку.

Датчик кислорода анализирует отработанные газы после обманки и электроника автомобиля считает, что катализатор работает исправно.



В отличие от механической обманки, которая меняет входящий поток датчика кислорода, электронная обманка меняет его выходной сигнал, преобразуя таким образом, чтобы система управления автомобилем считала, что катализатор исправен и не выдавала ошибку, связанную с удалением катализатора (обычно Р0420). Выглядит электронная обманка, примерно, как бутылочная пробка с проводами для подключения.



Самый бюджетный и надежный способ решить проблему неисправности каталического нейтрализатора — удалить катализатор и прошить ЭБУ или установить обманку датчика кислорода (второй лямбды или лямбда-зонта).

Заказать звонок

Оставьте заявку, и мы перезвоним Вам в ближайшее время

Пламегаситель, удаление и замена катализатора

Катализатор (каталитический нейтрализатор) служит для снижения вредных выбросов в выхлопных газах и устанавливается в выхлопную систему для обеспечения требований европейского стандарта экологических норм Евро-1 – Евро-5.

Катализатор состоит из керамических сот с платиновым напылением, чувствительных к содержащимся в некачественном бензине примесям. Поэтому при эксплуатации автомобиля в российских условиях, срок службы катализатора значительно ниже заявленного производителем и составляет 100-120 тысяч километров пробега.

Первым признаком неисправности является появление ошибки, связанной с низкой эффективностью катализатора. Электроника автомобиля переводит двигатель в аварийный режим, в результате чего увеличивается расход топлива и снижается мощность двигателя. Это не только увеличивает расходы на бензин и снижает комфорт вождение, но и сказывается на ресурсе двигателя.

Забитые соты катализатора тоже «душат» мощность автомобиля, но главное, фрагменты разрушающейся со временем решетки могут попасть в двигатель и привести к его поломке. Поэтому не стоит игнорировать неисправность катализатора и при первых признаках неисправности, сразу же обратиться к специалистам для замены или удаления катализатора.

Проблему с катализатором можно решить одним из четырех способов:

1. Замена на оригинальный катализатор – очень дорогостоящее решение, подходит, пожалуй, только фанатам своего авто.
2. Замена катализатор на универсальный аналог – более доступный по цене вариант, не исключающий, однако, необходимость повторять процедуру каждые 100-120 тысяч пробега (при этом потребуется также прошить ЭБУ или установить обманку второй лямбды).
3. Замена катализатора на пламегаситель – позволит вам надолго забыть о проблемах с катализатором (потребуется также прошить ЭБУ или установить обманку второй лямбды).
4. Удаление катализатора, прошивка ЭБУ или установка обманки второй лямбды – наиболее бюджетный и самый надежный вариант решения проблем, связанных с неисправностью катализатора, который позволяет также увеличить мощность и динамические характеристики автомобиля.

Заказать звонок

Оставьте заявку, и мы перезвоним Вам в ближайшее время

Замена катализатора на пламегаситель дает как минимум, три преимущества перед заменой на оригинальный катализатор или на универсальный аналог:



• Экономия денег и времени – вам больше не придется каждые 100 километров пробега решать проблему с заменой катализатора, ведь срок службы коллекторного пламегасителя достигает 6 лет, а магистрального – до 10. Да и стоимость замены на пламегаситель в несколько раз ниже замены катализатора.
• Увеличение мощности автомобиля – ведь за счет сопротивления и программных настроек ЭБУ, наличие катализатора в выхлопной системе снижает мощность двигателя примерно на 7%.
• Снижение чувствительности к качеству топлива – пламегаситель менее чувствителен к качеству бензина, в отличие от катализатора, который может выйти из строя после первой заправки плохим топливом.

Заказать звонок

Оставьте заявку, и мы перезвоним Вам в ближайшее время

Если выбить катализатор и установить пламегаситель, потребуется программно привязать его к электронике автомобиля или установить обманку лямбда-зонда, чтобы система не обнаружила отсутствие катализатора.

Самый бюджетный и надежный способ решить проблему неисправности каталитического нейтрализатора – удалить катализатор и прошить ЭБУ или установить обманку датчика кислорода (второй лямбды или лямбда-зонда).

Удалить катализатор самостоятельно, конечно же не получится.

Ведь все блоки автомобиля программно привязаны к электронике и после удаления или замены на аналог, отличный от оригинала, требуется вносить соответствующие изменения в прошивку ЭБУ или компенсировать отсутствие катализатора обманкой.

Прошивка ЭБУ хоть и дороже установки обманки, но попутно с решением проблемы неисправности катализатора, она закроет еще сразу несколько вопросов: добавит автомобилю мощности, резвости, снизит расход топлива, переведет автомобиль на более низкий экологический стандарт Евро. А главное, прошивка ЭБУ после удаления катализатора позволит вашему автомобилю «дышать полной грудью», освободив программно «задушенную» мощь.

Именно поэтому многие автовладельцы предпочитают удалить катализатор даже при отсутствии неисправности. Ведь наличие даже исправно функционирующего катализатора в выхлопной системе «душит» двигатель не только программно, но и снижая скорость прохождения выхлопных газов.
