Реставрация (ремонт, восстановление) шаровых опор своими руками, пошаговое описание различных способов
Содержание
Можно ли ездить с неисправными шаровыми опорами
Как можно восстановить работоспособность
Варианты восстановления шаровых
Изготовление обслуживаемой крышки
Заглушка: делаем своими руками
Ремонтный стакан: всё гениальное просто
Сварка как альтернатива замене
Развальцовка как способ ремонта
Какой способ реставрации лучше
Консультации от практика на видео
Отзывы о способах отремонтировать механизм
Шаровые опоры несут на себе нагрузку в виде массы передней части автомобиля, включая вес двигателя. При этом при движении они получают постоянные удары от колёс в любом направлении. Из какого бы прочного материала не состояли эти детали, срок их эксплуатации ограничен. Хорошо, что во многих случаях возможна реставрация своими руками.
Можно ли ездить с неисправными шаровыми опорами
Разумеется нет, это напрямую связано с безопасностью.
- При расчленении шаровой опоры колесо подламывается и блокируется его вращение. Автомобиль моментально уходит с траектории. Последствия могут быть фатальными.
Слабые шаровые несут реальную угрозу безопасности!
- Передвижение с люфтом в шаровой опоре приводит к нарушению управляемости. В нужный момент вы можете не успеть совершить манёвр.
- При первых признаках износа этих узлов необходимо пройти диагностику подвески.
Таким образом, определив симптомы неисправности, делают выводы о ремонтопригодности детали. После выявления критического износа шаровые необходимо менять. Однако их стоимость достаточно высока, особенно если они составляют одно целое с рычагом подвески. Поэтому многие автолюбители предпочитают производить ремонт.
Как можно восстановить работоспособность
Важно знать! После ремонта шаровая не восстанавливается до состояния новой детали.
Срок службы будет меньше. Но за безопасность эксплуатации можно не беспокоиться.
Срок службы будет меньше. Но за безопасность эксплуатации можно не беспокоиться.Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.
Мы же рассмотрим ремонт с разборкой этого узла.
Для понимания механизма работы опоры осмотрите на схему:
Нередко проблема возникает из-за поврежждения пыльника, а не самого металлаИзносу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.
Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.
Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчастиВарианты восстановления шаровых
В первую очередь узел необходимо правильно снять.
Палец настолько сильно прикипает к рычагу подвески, что составляет с ним фактически одно целое. Предварительно, желательно за сутки, соединение обильно обрабатывают проникающей жидкостью. Используется состав WD-40 или обычный керосин. Извлечь палец из проушины можно двумя способами:
- Выдавить съёмником шаровых опор. Это самый безболезненный и надёжный способ, однако съёмник не всегда есть под рукой. Универсальных приспособлений нет, а конструкции крепления шаровой опоры разные.
Пример съёмника шаровых опор
- Второй способ более универсальный, но есть риск повредить резьбу на пальце опоры. На кончик шаровой необходимо накрутить гайку из прочной стали (твёрдость 9,8) и точными короткими ударами молотка выбить шаровую из проушины.
Важно! Нельзя бить по пальцу напрямую. Вы расклепаете резьбовое соединение, и накрутить рабочую гайку крепления будет невозможно.

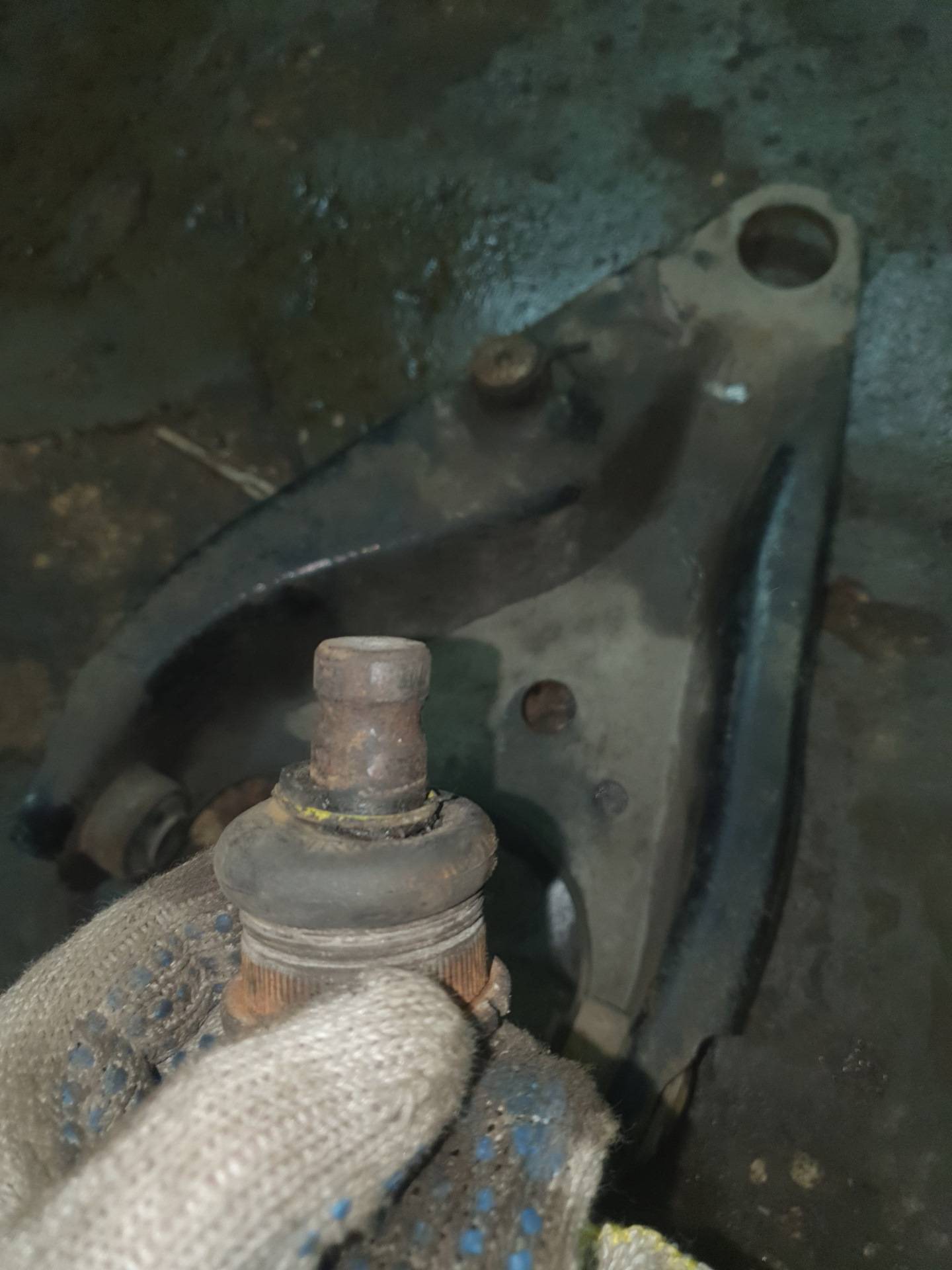

Итак, шаровая опора у вас в руках. Внешний цилиндр (обойма) представляет собой монолитную конструкцию.
Извлечь палец невозможно.
Изготовление обслуживаемой крышки
Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.
Заглушка: делаем своими руками
- В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.
Доверьте работу профессионалам, если сами им не являетесь
- Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.
Совет: Для точного изготовления заглушки используйте две шаровые опоры.
С одной срежьте донышко с помощью болгарки и используйте как образец формы. - На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.
Производите замену на чистой поверхности, иначе смысл работы теряется
- Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.
С одной срежьте донышко с помощью болгарки и используйте как образец формы.Важно! Необходимо обеспечить законтривание резьбы, иначе донышко может открутиться в процессе эксплуатации.
Ремонтный стакан: всё гениальное просто
Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.
Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.
Схема изготовления варианта изделияДальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.
Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.
Сварка как альтернатива замене
Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.
Получив доступ к полости цилиндра, можно менять полимерные вкладыши.
Важно! Перед установкой новых вкладышей обязательно удалите заусенцы, образованные при распиле.
Рваные края металла быстро расколют вкладыши при эксплуатации.После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.
Сварка — один из самых кропотливых вариантовВажно! Используйте такой способ сварки, при котором температурное воздействие минимально. Полимерный вкладыш внутри может нагреться до температуры плавления. Поэтому до полного остывания не следует прилагать к пальцу никаких нагрузок во избежание деформации вкладыша.
Развальцовка как способ ремонта
Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.
Токарные работы и тут найдут своё местоПосадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.
Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют.
Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло бытьПосле сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.
Вкладыши также можно поискать в автомагазинахКакой способ реставрации лучше
- Резьбовая заглушка выглядит предпочтительнее, поскольку нет температурного воздействия на опору. Однако для такого способа требуется толстое дно, что не всегда присутствует на компактных деталях.
- Стакан с резьбой — золотая середина. Сварка происходит без воздействия на пластик, однако прочностные характеристики металла ухудшаются.
- Сварка — самый простой, но малоэффективный способ. После обработки высокой температурой новые полимерные вставки теряют свойства и срок их эксплуатации снижается.
- Развальцовка — идеальный с точки зрения качества способ. Вы получаете фактически новую шаровую опору, изготовленную по заводским технологиям. Однако в домашних условиях такая методика не работает.
Консультации от практика на видео
Отзывы о способах отремонтировать механизм
mogui
http://forums.drom.ru/habarovsk/t1151615673-p2.html
Zhornic
http://www.land-cruiser.ru/index.php?showtopic=120678
ArxivatoR
https://www.drive2.ru/l/1354317/
maleid
http://forum.onliner.by/viewtopic.php?t=1118334&start=40
Чтобы принять решение, как ремонтировать подвеску — просто посчитайте стоимость восстановления. В каких-то случаях есть смысл купить новый узел, иногда ремонт будет рентабельнее. В любом случае разнообразие возможностей даёт шанс сэкономить.
