Как пользоваться мультиметром: измеряем напряжение, ток, сопротивление

Ни один электрик — профессионал или начинающий — не обходится без измерительного прибора — мультиметра. С его помощью можно измерить напряжение в сети, проверить целостность проводов и другие параметры и характеристики электрических цепей и их элементов. В этой статье будем говорить о том, как пользоваться мультиметром.

Содержание статьи

  • 1 Назначение и функции
  • 2 Внешнее устройство
    • 2.1 Общее строение и назначение разъемов
    • 2.2 Режимы и пределы измерений
  • 3 Как проводить измерения электрических параметров
    • 3.1 Измеряем напряжение
    • 3.2 Как пользоваться мультиметром для измерения тока
    • 3.3 Режим измерения сопротивления
  • 4 Прозвонка проводов мультиметром

Назначение и функции

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин. Перечень измерений зависит от модели и может значительно отличаться.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.

Мультиметры бывают стрелочными и электронными

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.

Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

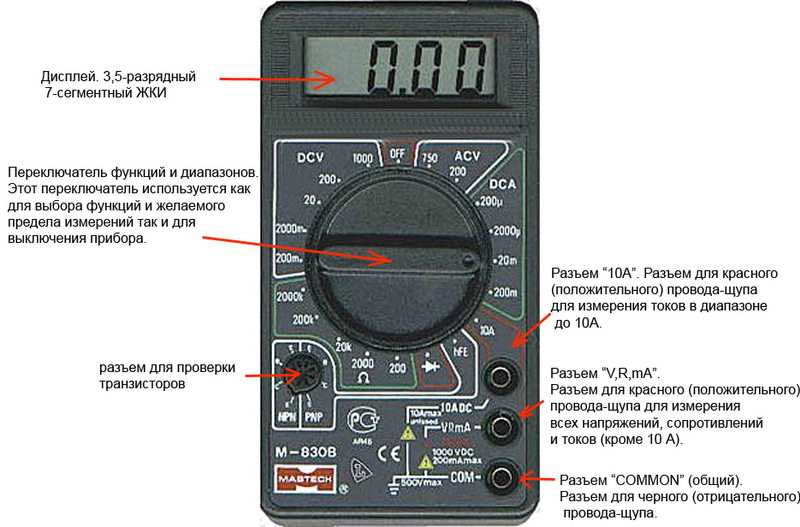

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

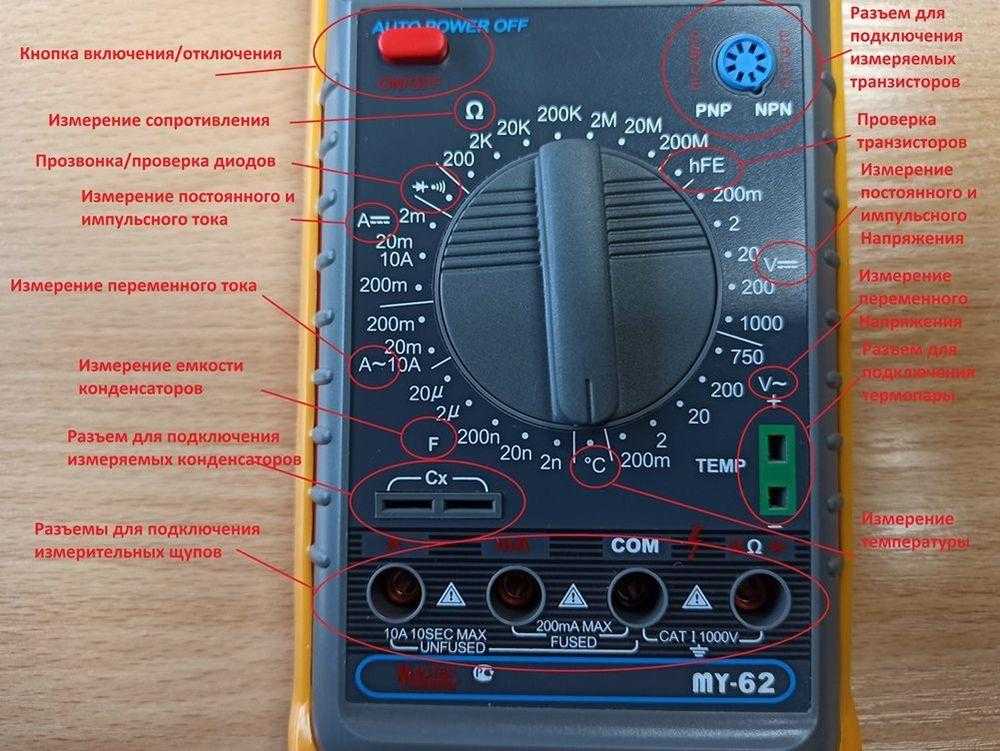

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

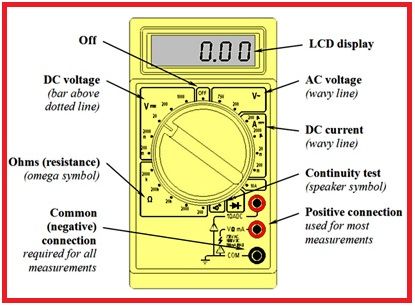

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

  • Положение OFF — выключение прибора.
  • ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
  • DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
  • 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
  • HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
  • Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
  • Ω — измерение сопротивлений.
  • DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Определившись с пределами изменения, подключаем щупы:

  • черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
  • красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

  • Выставляем переключатель в соответствующее положение.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции
  • Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
  • Устанавливаем измерительные щупы:
  • Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
  • Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Как пользоваться тестером — EServer

19 апреля 2022

Современные тестеры для LAN-сетей могут иметь множество функций, в числе которых поиск трассы, измерение уровня затухания сигнала, возвратные потери, перекрестная наводка на ближнем конце кабеля и другие.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Но базовой функцией большинства тестеров, используемых системными администраторами, является так называемый прозвон кабеля – проверка сетевого кабеля на исправность.Самые простые и дешевые устройства не впечатляют обилием возможностей, но они позволяют выявить неисправные кабели, определить некорректно обжатые коннекторы. В небольших сетях зачастую этого оказывается достаточно.

Как пользоваться тестером начального уровня?

В первую очередь, стоит сказать, что такое устройство состоит из двух частей – основной части (задающей) и вспомогательной (ответной). На задающей части расположены световые индикаторы и переключатели режимов работы. На ответной части также находятся индикаторы, указывающие, какой из проводников сейчас прозванивается. Кроме того, и на основной, и на вспомогательной частях также находятся разъемы RJ 11 и RJ 45.

Как прозвонить тестером стандартный кабель витая пара 4 пары.

Кабели, готовые к использованию в сети, уже обжаты с обоих концов соответствующими коннекторами.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Для проверки такого кабеля нужно просто вставить один из его коннекторов в разъем на задающей части тестера, а второй – в разъем на ответной части. После включения тестера индикаторы на обеих частях устройства начнут поочередно мигать, показывая статус соединения по каждому пину. Это означает, что кабель обжат корректно и на линии никаких неисправностей нет.

Тестер кабельный электронный RJ-45, RJ-12, зеленого цвета

В наличии

173 грн

Тестер светодиодный (RJ45 STP и UTP, RJ12, BNC, USB)

В наличии

540 грн

Тестер витой пары RJ45 с генератором для прозвонки проводов Softing CableMaster 200

В наличии

4039 грн

Кабельный тестер с функцией прозвонки проводов Greenlee NETcat Micro NC-100

В наличии

7772 грн

Щуп CT15 CableTracker

Нет в наличии

4923 грн

Тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины) Softing CableMaster 500

В наличии

15596 грн

Однако если какая-то из пар индикаторов не загорается в процессе тестирования (таких пар может быть и больше одной), то это может означать, что по одной из жил сигнал не передается.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Причину можно искать в отсутствии контакта между проводником и коннектором, переломе жил в кабеле и т. д. Таким образом, измерение простейшим тестером позволяет выявить проблемные соединения.

Однако если нужны более точные и подробные данные о проблеме, необходимо воспользоваться устройством более высокого уровня.

Чем отличается простой тестер от более продвинутых устройств?

На многофункциональных тестерах реализована возможность генератора тона, измерения длины кабеля без визуального осмотра, выявление мест разрыва соединения. Еще одним существенным отличием устройств такого уровня является наличие ЖК-дисплея, на который выводится расширенная информация о результатах теста.Так, обычная проверка кабеля демонстрируется не в виде мигания индикаторов, а в виде информации на дисплее. Аналогичным способом можно измерить тестером длину кабеля – она будет выведена на дисплей. Для того чтобы найти скрытый, например, в стене кабель, можно воспользоваться функцией трассоискателя.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Для этого передатчик тестера подключается к розетке и подает в проводку сигнал; на вспомогательной части тестера включается генератор тона, который издает соответствующий тон при приближении к кабелю, подключенному к розетке.

Детальнее об инструментах для витой пары

  • Как правильно использовать тестер для витой пары – EServer
  • 4 совета: Как выбрать лучшие инструменты для обжима кабеля – EServer
Электрический тестер

– как его использовать

Работа с электричеством может быть пугающей и пугающей, если у вас нет опыта работы с электричеством. Бывают случаи, когда у вас возникают проблемы с электричеством в розетке или светильнике, и вам необходимо проверить наличие электрического тока. Хотя использование электрического тестера может показаться сложным, на самом деле это довольно просто. В этой статье я собираюсь объяснить, как использовать электрический тестер, а также когда нужно его использовать. Если вы ничего не знаете об электрических тестерах или вам просто нужно быстро напомнить о том, как они работают, вы попали в нужное место.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Как работает бесконтактный тестер напряжения

Умение пользоваться измерителем напряжения — отличный навык, который нужно иметь в своем арсенале. Бесконтактные тестеры напряжения являются самыми простыми из всех тестеров напряжения, а также самыми дешевыми. По сути, бесконтактный тестер напряжения работает, предупреждая вас с помощью звуковых сигналов и сигнальных ламп о том, подключен ли к электрическому компоненту источник питания или нет. Розетки, светильники, электрические провода и выключатели света — все это можно проверить с помощью бесконтактного тестера напряжения.

Давайте посмотрим, как проверить каждый из этих отдельных компонентов с помощью бесконтактного тестера электрического тока или напряжения.

Проверка выключателя света

Чтобы проверить выключатель света с помощью бесконтактного электрического тестера, выполните следующие простые действия.

Несколько раз поверните выключатели, чтобы убедиться, что индикаторы не горят, а питание отключено.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Если вы еще этого не сделали, выключите питание на главной панели, переключив автоматический выключатель, управляющий выключателем света, в положение OFF.

Снимите накладку с соответствующего выключателя освещения.

Внизу и вверху каждого выключателя есть клемма или винт. Приложите переднюю часть электрического тестера к каждой из этих клемм, чтобы убедиться, что они не находятся под напряжением. Если вы не слышите звукового или чирикающего звука, исходящего от тестера, значит, питание отключено.

Отсоедините выключатели света и отодвиньте их от стены, чтобы у вас было место для проверки отдельных проводов в электрической коробке. Приложите тестер к каждому проводу, убедившись, что ни один из них не находится под напряжением.

Обязательно проверьте каждый переключатель на распределительной коробке, если их несколько.

Вот и все, как использовать бесконтактный тестер на выключателе света. Если ни один из переключателей или проводов не горячий, значит, вы успешно отключили питание.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Если, однако, тестер подает звуковой сигнал или загорается, когда вы прижимаете его к одному из проводов или клемм, на переключатели по-прежнему подается питание.

Проверка розетки

Использовать ваш бесконтактный тестер в качестве тестера электрической розетки даже проще, чем использовать его для проверки выключателя света. Выполните следующие действия, чтобы безопасно и эффективно определить, есть ли питание в розетке.

Вставьте передний конец тестера электрической розетки в отверстия розетки на розетке.

Если вы еще этого не сделали, убедитесь, что питание в розетке на главной панели отключено.

Убедившись, что розетки не работают, можно отвинтить настенную пластину и снять ее.

Отсоедините розетку от стены и проверьте отдельные провода в розетке. Проводов может быть только два, а может быть и полдюжины.

Поскольку к вашей розетке может быть подключено много разных проводов, есть вероятность, что один из них может быть под напряжением.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Обязательно проверьте каждый провод по отдельности, чтобы убедиться, что они все мертвы.

Ограничения

Несмотря на то, что бесконтактные тестеры напряжения отлично подходят для основных электрических испытаний, они не могут сделать слишком много. Если вы действительно хотите углубиться в диагностику проблем с электричеством, вам понадобится что-то более мощное. Бесконтактный тестер скажет вам, есть ли у чего-то питание или нет, но другие инструменты, такие как мультиметры, расскажут вам, сколько энергии у чего-то есть, а также откуда поступает питание. Использование этих инструментов является более сложным и сложным, поэтому вам может потребоваться помощь профессионального электрика, такого как мистер Электрик.

Как использовать мультиметр для проверки розетки

Использовать мультиметр для проверки розетки сложнее, чем простой бесконтактный тестер напряжения. Если вы думаете, что готовы к этой задаче, вот что вам нужно знать.

Держите оба щупа мультиметра в одной руке, чтобы предотвратить поражение электрическим током.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Если в щитовом шкафу отключено питание, то поражения электрическим током быть не должно, но лучше перестраховаться, чем потом сожалеть.

Настройте мультиметр на функцию переменного тока или переменного тока.

Вставьте ЧЕРНЫЙ провод мультиметра в разъем COM. Вставьте КРАСНЫЙ провод мультиметра в другой разъем.

Одной рукой вставьте один из зондов в каждое вертикальное отверстие на выпускном отверстии. Вы должны получить показания мультиметра от 100 до 120.

Чтобы обеспечить правильное заземление розетки, оставьте один из проводов в вертикальном отверстии на розетке. Возьмите другой провод и вставьте его в круглое отверстие. Если показания такие же, как и раньше, значит, ваша розетка заземлена правильно.

Повторите процесс с противоположными щупами на выходе, чтобы убедиться, что проводка не перепутана.

Свяжитесь с профессионалами.

Решение проблем с электричеством в вашем доме может быть пугающим для многих людей, но при правильном руководстве и инструментах есть некоторые проблемы, которые вы можете решить самостоятельно.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Чтобы получить дополнительную информацию об использовании мультиметра или помощь в решении более серьезной проблемы с электричеством, позвоните в компанию Mr. Electric вашим местным специалистам по электротехнике. У нас есть знания и опыт, чтобы решить любые проблемы с электричеством, с которыми вы столкнетесь. Позвоните нам сегодня по телефону (844) 866-1367 или запишитесь на прием онлайн.

8 различных типов электрических тестеров и их выбор

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 21.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Мадлен Спокойной ночи

Профессиональные электрики используют различные электрические тестеры для проверки напряжения, силы тока, непрерывности, короткого замыкания или обрыва цепи, а также неправильной проводки. Некоторые из этих инструментов могут оказаться полезными и для домашних мастеров. Умение идентифицировать различные типы электрических тестеров и понимание их функций значительно расширит ваши знания, когда дело доходит до работы с проводкой.

Узнайте больше о 5 типах электрических тестеров

Некоторые тестеры представляют собой многофункциональные устройства, которые могут выполнять большинство, если не все, обычные задачи по тестированию электрических систем. Другие представляют собой однофункциональные устройства, которые проверяют только одну конкретную вещь, например, рабочее напряжение.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

Ниже мы рассмотрим все тонкости каждого распространенного типа электрических тестеров, чтобы помочь вам выбрать то, что подходит для вашего проекта.

8 лучших диммерных выключателей 2023 года

  • 01 08

    Бесконтактный тестер напряжения (тестер индуктивности)

    Ель / Кевин Норрис

    • Подходит для: Обнаружение и измерение напряжения

    Бесконтактные тестеры напряжения (также известные как тестеры индуктивности) позволяют проверять наличие напряжения в проводах или устройствах, не прикасаясь к каким-либо электрическим частям. Они безопасны, просты в использовании и недороги.

    Устройство похоже на мини-палочку с небольшим наконечником на конце, который измеряет напряжение в таких вещах, как электропроводка, розетки, автоматические выключатели, шнуры ламп, розетки и выключатели.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.

    Большинство моделей информируют вас о наличии напряжения с помощью красного индикатора на наконечнике тестера, а также жужжащего звука. Самые простые модели показывают только наличие напряжения. Более сложные (и более дорогие) типы обеспечивают элементарное измерение уровня напряжения, хотя это измерение и близко не такое точное, как у некоторых других электрических тестеров.

    Совет

    Бесконтактные тестеры напряжения обычно питаются от батареи. И важно убедиться, что аккумулятор полностью заряжен, чтобы знать, что устройство работает правильно. Всегда проверяйте устройство на розетке или выключателе, в котором, как вы знаете, есть питание, чтобы убедиться, что тестер работает.

  • 02 из 08

    Неоновый тестер напряжения

    Ель / Кевин Норрис

    • Подходит для: Определение напряжения, тестирование розеток с заземлением

    Неоновые тестеры напряжения или тестеры неоновых цепей сообщают вам только о наличии напряжения; они не говорят вам, сколько напряжения в цепи.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.

    Чтобы использовать тестер напряжения неона, просто прикоснитесь одним щупом тестера к горячему проводу, винтовой клемме или розетке. Прикоснитесь другим щупом к нейтральному или заземляющему контакту. Маленькая неоновая лампочка на наконечнике инструмента загорится при наличии тока.

    Тестер также может проверить правильность заземления розетки. Если тестер загорается, когда щупы вставляются в разъемы для подключения к горячему и к нейтральному разъему на розетке, но не загорается при перемещении щупа от нейтрали к разъему для заземления, это означает, что розетка не заземлена должным образом.

    Наконечник

    Это простой в использовании инструмент, но с ним следует обращаться осторожно. Если вы случайно коснетесь любого из металлических щупов во время теста, а в цепи есть напряжение, вы можете получить удар током.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.

  • 03 из 08

    Подключаемый анализатор цепей

    Ель / Марго Кавин

    • Подходит для: Проверка розеток с заземлением

    Подключаемые анализаторы цепей — это недорогие и простые в использовании тестеры, которые могут многое рассказать о функциях цепи, когда вы подключаете их к электрической розетке. Эти устройства предназначены для проверки заземленных розеток   с тремя разъемами. Их нельзя использовать на старых двухслотовых розетках.

    Подключаемые анализаторы цепей имеют три неоновых индикатора, которые загораются по разным схемам, указывая на конкретные результаты испытаний. Наклейка с диаграммой на тестере поможет вам интерпретировать световые узоры. Различные комбинации световых сигналов означают правильно подключенную розетку, розетку с обратным подключением, обрыв цепи, а также наличие или отсутствие заземления.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции

    Анализаторы цепей не имеют батарей; они просто подключаются к розетке для выполнения теста. Для работы тестера в розетке должно быть питание.

    Существуют новые, более сложные подключаемые анализаторы цепей, которые также сообщают вам, что такое напряжение и состояние цепи на ЖК-экране. Этот новый тип требует батарей или подзарядки.

  • 04 из 08

    Тестер непрерывности

    Амазонка
    • Подходит для: Проверка целостности цепи

    Тестер непрерывности цепи — это недорогое устройство с батарейным питанием, которое имеет щуп на одном конце и шнур с зажимом типа «крокодил» или другим щупом на другом конце. Вы касаетесь каждого конца в двух точках вдоль электрического пути. А если на корпусе тестера горит лампочка, значит, вы замкнули цепь. Некоторые устройства также издают звуки, если есть полная цепь.

    В отличие от тестеров напряжения, тестеры непрерывности всегда используются, когда цепь отключена или на проводке или устройствах, которые отключены от цепи.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.

    Если вы используете тестер непрерывности на устройстве, подключенном к проводке цепи, всегда отключайте питание цепи или устройства. Либо отключите устройство от цепи проводки. Использование тестера непрерывности на проводке, находящейся под напряжением, может быть опасным.

  • 05 из 08

    Мультиметр

    Ель / Кевин Норрис

    • Подходит для: Измерения нескольких электрических величин

    Мультиметры — это универсальные электрические тестеры, способные выполнять множество различных функций тестирования. Большинство мультиметров могут обеспечить точные показания сопротивления, переменного и постоянного напряжения, непрерывности, емкости и частоты.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.

    Мультиметры имеют квадратный корпус с цифровой или аналоговой индикацией, циферблат для установки функции тестирования (а также напряжения и различных настроек индикации) и два длинных провода с металлическими щупами на концах. Эти тестеры могут сильно различаться по качеству и точности, и вам часто придется платить больше за качество. Они, как правило, дороже, чем базовые тестеры, но все же не слишком дорогие.

  • 06 из 08

    Тестер напряжения соленоида

    Амазонка
    • Подходит для: Измерения нескольких электрических величин

    Соленоидные тестеры напряжения, известные под прозвищем «вигги», также являются многофункциональными тестерами напряжения и полярности, и их несколько проще использовать, чем мультиметры. Профессионалы часто предпочитают этот инструмент мультиметру, так как он прочный и не имеет батарей для контроля.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.

    Доступны как аналоговые, так и цифровые модели. Тестеры соленоидов имеют два провода, каждый со щупом, выходящим из нижней части тестера. Они сообщают о наличии напряжения щелчком или вибрацией — чем громче щелчок или выраженнее вибрация, тем выше уровень напряжения. Они часто отключают устройства прерывания цепи замыкания на землю (GFCI) или автоматические выключатели GFCI во время тестирования. Это удобный «бонус», поскольку его можно использовать для проверки функционала устройства GFCI. Поместив один щуп в горячий слот розетки, а другой щуп на землю вместо нейтрали, он отключит устройство GFCI.

  • 07 из 08

    Цифровые клещи

    :ХотенкоВладимир / Getty Images

    • Подходит для: Измерения нескольких электрических величин

    Цифровые токоизмерительные клещи сочетают в себе функцию мультиметра с датчиком тока и стоят немного дороже мультиметра.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.

    Существуют тонкие различия в функциях мультиметра и токоизмерительных клещей. Наиболее очевидным является то, что этот инструмент оснащен зажимными губками, которые могут захватывать проводники. Это делает инструмент несколько более безопасным и простым в использовании в некоторых приложениях, например, при работе внутри разомкнутой панели автоматического выключателя для проверки отдельных цепей. Инструмент также оснащен проводами, которые позволяют использовать его так же, как стандартный мультиметр.

  • 08 из 08

    Измеритель напряжения с трубкой

    Ель / Ларри Кэмпбелл

    • Подходит для: Обнаружение и измерение напряжения

    Измеритель напряжения с палочкой — еще один довольно дорогой специальный тестер, обычно используемый только профессиональными электриками.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.

Выбор электрического тестера

При определении того, какой тип электрического тестера вам подходит, важно учитывать проекты, которыми вы надеетесь заняться. Например, если вам просто нужно знать, присутствует ли напряжение, чтобы выполнить какую-либо работу своими руками, рассмотрите базовый бесконтактный тестер напряжения или тестер напряжения неона. Если вы планируете выполнять более сложную работу или выполнять различные проекты, вам может понадобиться мультиметр.

Будьте реалистичны в отношении своих навыков и уровня уверенности в работе с электричеством. Если у вас есть только базовые знания, вам может быть безопаснее и лучше не тратить деньги на тестер со всеми прибамбасами — вместо этого рассмотрите возможность найма профессионального электрика.Как пользоваться тестером: Как пользоваться мультиметром: фото, видео, инструкции
