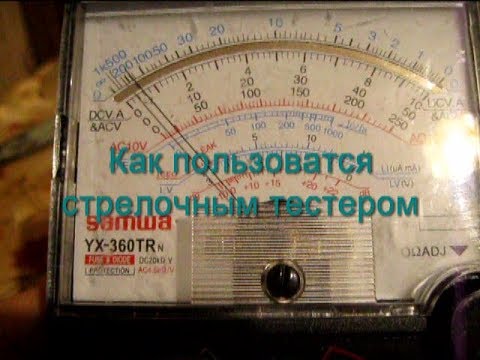

Как пользоваться стрелочным тестером: Статья «Как пользоваться стрелочным тестером» – Измерительный центр «МЕРАТЕСТ»

Как пользоваться мультиметром: цифровым и стрелочным

Специалисты, работающие в области электротехники, постоянно выполняют измерения каких-либо параметров. Эти данные требуются для принятия правильного решения при производстве электромонтажных работ. Все замеры в настоящее время проводятся мультиметрами, позволяющими снимать большинство основных показателей. Современные приборы обладают множеством полезных функций, в связи с чем у начинающих электриков часто возникает вопрос, как пользоваться мультиметром правильно, чтобы получить максимально точные результаты. В таких случаях необходимо, прежде всего, изучить инструкцию по эксплуатации, определяющую порядок работы с конкретным устройством.

Содержание

Мультиметры аналоговые и цифровые

Еще сравнительно недавно все измерения проводились аналоговыми приборами, представляющими собой универсальные тестеры. Все полученные данные отображались на стрелочной шкале. Измерительные кабели подключались в специальные разъемы, а управление разделялось на несколько групп. Переключения режимов осуществлялись с помощью кнопок, пределы измерений выставлялись рукояткой, а нулевая отметка устанавливалась отдельной ручкой.

В таких приборах полностью отсутствовала автоматика, а изменения точки отсчета происходили в соответствии со степенью разряда батареи. Как пользоваться стрелочным мультиметром успешно решалась в школе на уроках физики.

Аналоговые тестеры обладали достаточно низкой погрешностью измерений и выдавали довольно точные результаты. При этом, взгляд на шкалу направлялся строго перпендикулярно по отношению к стрелке. Однако данное оборудование отличалось сложностью управления и требовало определенных практических навыков. Использование универсальной шкалы не давало возможности получения мгновенного результата. Приходилось самостоятельно выполнять перевод величин в соответствии с выставленными пределами измерений.

Существенным недостатком считалось отсутствие какой-либо защиты от перегрузок. В случае неправильного подключения прибор сразу же выходил из строя. С тех пор как появился цифровой измерительный тестер, аналоговые устройства постепенно отошли на второй план. Решение задачи, как правильно пользоваться мультиметром, значительно упростилось.

С помощью этих устройств стало возможным не только измерение основных величин, но и выполнение множества дополнительных задач. Они успешно справляются с замерами температуры, тестированием радиодеталей, поиском скрытой проводки и другими функциями. Сравнительно низкая стоимость сделала эти приборы доступными для широкого круга потребителей.

Оба типа устройств принципиально различаются между собой. Цифры, выводимые на дисплей мультиметра не относятся к прямым показаниям на данном участке. Они лишь отображают результат, полученный путем вычислений. Измеряемая величина в нужном режиме поступает в интегральную схему, а затем, при участии встроенного микроконтроллера, данные выводятся на экран. Это окончательный результат, не зависящий от настроек нулевой отметки, разряда батареи и человеческого фактора – глазомера.

Основные функции и возможности мультиметров

Главное предназначение мультиметров заключается в проведении измерений постоянного и переменного тока и напряжения. С помощью этих приборов можно замерить сопротивление, емкость и индуктивность. В связи с большим количеством функций данный прибор и получил свое название.

В обычных недорогих моделях для начинающих имеется ограниченный набор функциональных возможностей, вполне достаточных для выполнения задач бытового уровня. С помощью этих устройств можно прозвонить электрическую цепь, замерить напряжение, проверить автомобильный аккумулятор.

Более совершенные продвинутые приборы обладают дополнительными функциями, набор которых может отличаться в зависимости от предназначения того или иного устройства. Кроме прямых измерений, они свободно вычисляют значение проводимости, коэффициент заполнения и другие параметры.

Среднестатистический мультиметр с расширенными возможностями, обладает следующими параметрами и техническими характеристиками:

• Корпус помещается в защитном прорезиненном чехле, предохраняющем от внешних воздействий.
• В комплект дополнительно входят адаптеры, щупы, температурный датчик, сумка, программное обеспечение.
• Вместо одноразовых батареек прибор укомплектован аккумулятором с возможностью многократной перезарядки.
• Соответствие международным стандартам электробезопасности, наличие двойной изоляции.
• Результаты замеров отличаются высокой точностью и выводятся на дисплей.
• Наличие встроенного индикатора для обнаружения скрытой проводки.

Правила работы с мультиметром

С помощью мультиметра возможно проведение любых электротехнических измерений. Результат отображается на дисплее буквально через несколько секунд. Чаще всего замеряется сила тока, сетевое напряжение и сопротивление нагрузки. В случае необходимости можно прозвонить электрическую цепь и с максимальной достоверностью определить ее целостность. Несложные советы позволят пользоваться мультиметром начинающим.

Наиболее современные модели имеют функцию автоматической установки пределов измерений. В этом случае переключатель просто выставляется напротив выбранной величины, подлежащей контролю. Назначение всех условных значков, расположенных на лицевой стороне прибора, отражает инструкция по эксплуатации. В разных устройствах они могут иметь некоторые различия между собой.

Перед началом измерений необходимо коснуться щупами розетки, выключателя или провода. Предварительно их нужно подключить в разъемы, расположенные на панели. В случае измерений параметров постоянного тока, цвета щупов должны соответствовать определенным разъемам. При замерах в сети переменного тока условие цветности может не соблюдаться, а щупы включаются в любой разъем.

Во время измерений напряжения нужно быть внимательным, чтобы случайно не коснуться оголенных участков щупов. Правильность подключения следует проверить по схемам руководства по эксплуатации. В противном случае возможно короткое замыкание или другие проблемы, при которых устройство выйдет из строя.

Измерение напряжения мультиметром

Прежде всего необходимо выставить переключатель в требуемое положение. DCV – соответствует постоянному току, ACV – переменному. Цифровые показатели на шкале означают максимум для каждого показателя. Если нет информации о величине измеряемого напряжения, нужно устанавливать самое высокое значение. Многие модели могут сами распознавать поступающий ток. В этом случае вместо значком постоянного и переменного тока выставляется символ V.

Далее выполняется подключение проводов со щупами. Для подключения в большинстве мультиметров существует три разъема, а сами провода окрашены в черный и красный цвета. Провод черного цвета нужно вставить в гнездо COM, а красный провод – в гнездо с символами, среди которых присутствует V. Третье гнездо не используется, поскольку с его помощью замеряются лишь высокие токи и напряжения. Если оно все же понадобилось, в него включается красный провод.

Работа мультиметра рассматривается на примере замеров напряжения в розетке 220В. После выполнения настроек, щупы засовываются в розетку. При этом, нет разницы, какие провода в какое отверстие вставлять. Сами щупы не должны соприкасаться во избежание короткого замыкания. Если все выполнено правильно, на дисплее появится значение текущего напряжения сети. Как правило показания имеют погрешность, а ровно 220В на табло практически не бывает. По такой же схеме решается задача, как пользоваться мультиметром в автомобиле.

Использование мультиметра с клещами

Кроме обычных мультиметров существуют специальные устройства, с клещами вместо традиционных щупов. Каждое из них пользуется повышенным спросом у профессиональных электриков для проведения замеров силы тока в высоковольтных линиях без разрыва проводов.

По своей сути токовые клещи являются своеобразным трансформатором. В нем имеется раздвижной магнитопровод со вторичной обмоткой, соединенной с цифровым или стрелочным амперметром. Сам прибор измеряет ток, проходящий по трансформатору.

Для изготовления усиков клещей используется трансформаторная или другая аналогичная сталь. Сверху они покрываются изоляционным слоем. Первичная обмотка трансформатора выполнена из провода, охватывающего усики в один виток. Количество витков во вторичной обмотке зависит от силы тока, которую требуется измерить. Данная обмотка также покрыта слоем изоляции.

Каждый прибор обладает определенным коэффициентом трансформации, нанесенном на корпус, например, 100/5А. Таким образом, номинальный электрический ток первичной обмотки соотносится с номинальным током вторичной обмотки и амперметр снимает заниженные показания. После применения коэффициента можно узнать настоящую величину тока в сети.

Токовые клещи разделяются на два вида – до 1000В и высоковольтные, когда пользоваться тестером можно при напряжении свыше 1000В. В бытовых условиях применяется первый вариант. Современные приборы позволяют измерять не только силу тока, но и другие параметры. Эти устройства по факту являются мультиметрами, оборудованными токоизмерительными клещами.

Как пользоваться мультиметром с клещами:

• Выставляется режим постоянного или переменного тока. Для этого переключатель переводится в нужный сектор и фиксируется напротив выбранного значения.
• Далее нужно нажать на рычаг и разомкнуть клещи. После ввода проводника в область захвата рабочие части клещей вновь смыкаются, а на дисплее высвечивается полученный результат. В некоторых моделях показания можно зафиксировать с помощью специальной кнопки.
• Если показания равны 1, следовательно значение тока будет выше измеряемого предела и переключатель выставляется на большую отметку. При показаниях, равных или близких нулю, следует выполнить переход на нижнюю шкалу.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Топ лучших мультиметров

Токоизмерительные клещи: назначение, принцип работы, как пользоваться

Как пользоваться мультиметром пошаговая инструкция

Токоизмерительные клещи: назначение, принцип работы, как пользоваться

Проверка светодиода мультиметром (тестером) на исправность

Как пользоваться мультиметром: основные функции прибора

Мультиметр является незаменимым прибором, применяемым в ремонтных мероприятиях различного электрического оборудования. Прибор прост в использовании и поэтому не нужно обладать большим навыком во время работы с ним. При проведении диагностики, данное измерительное средство позволяет узнать массу необходимой информации: величину переменного и постоянного напряжения, показатель сопротивления и силы тока, наличие повреждения проводки. Как пользоваться мультиметром?

Прибор мультиметр

Существует множество видов мультиметров. Отличительные особенности состоят в качестве прибора, предоставленных функциях, а также в точности показателей измерений. Прежде чем использовать прибор нужно правильно его выбрать в соответствии с необходимыми задачами.

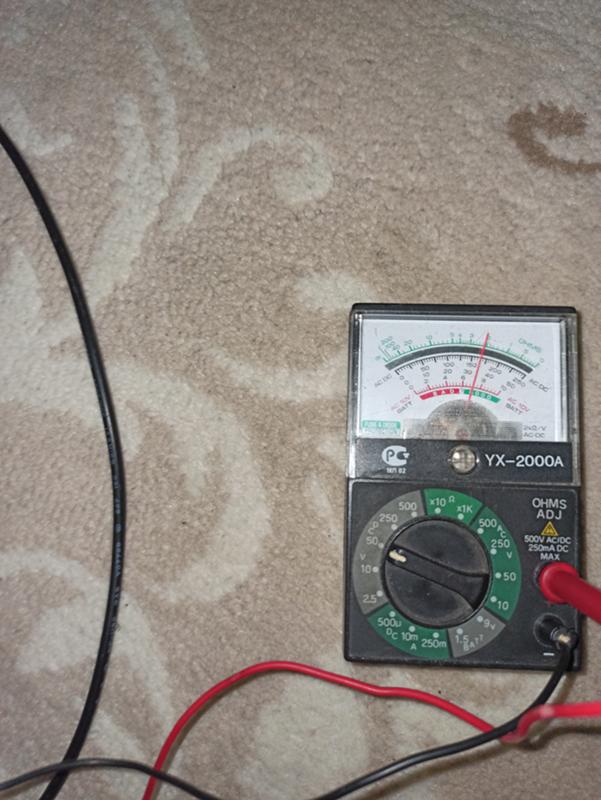

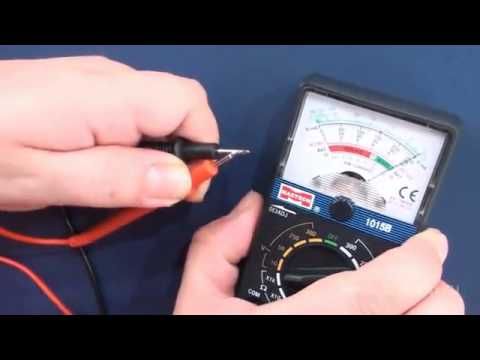

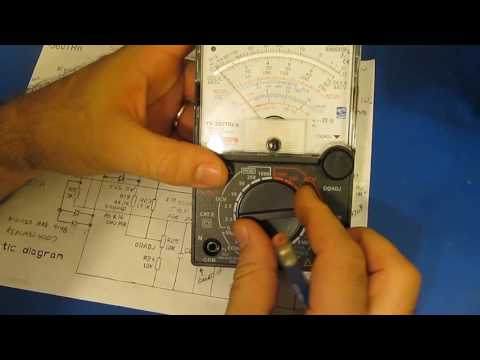

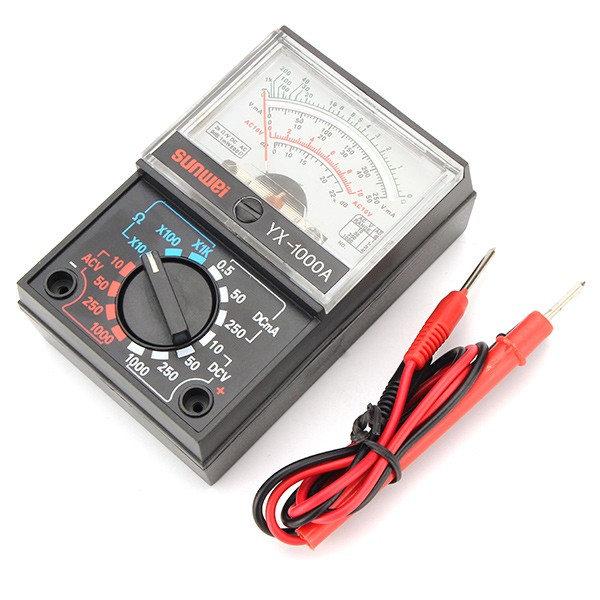

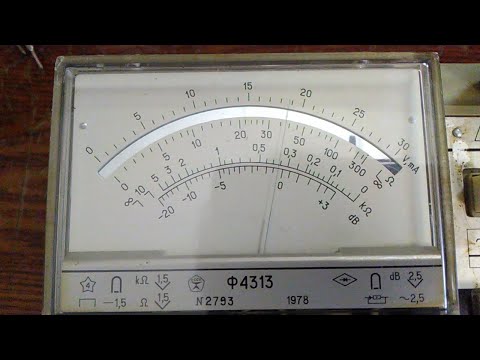

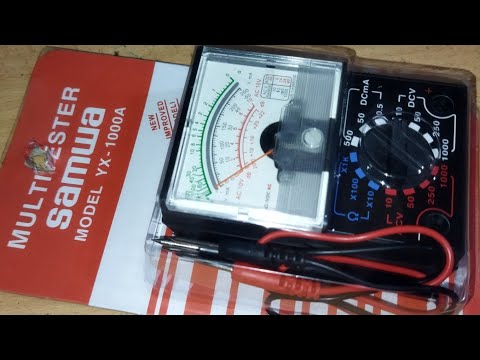

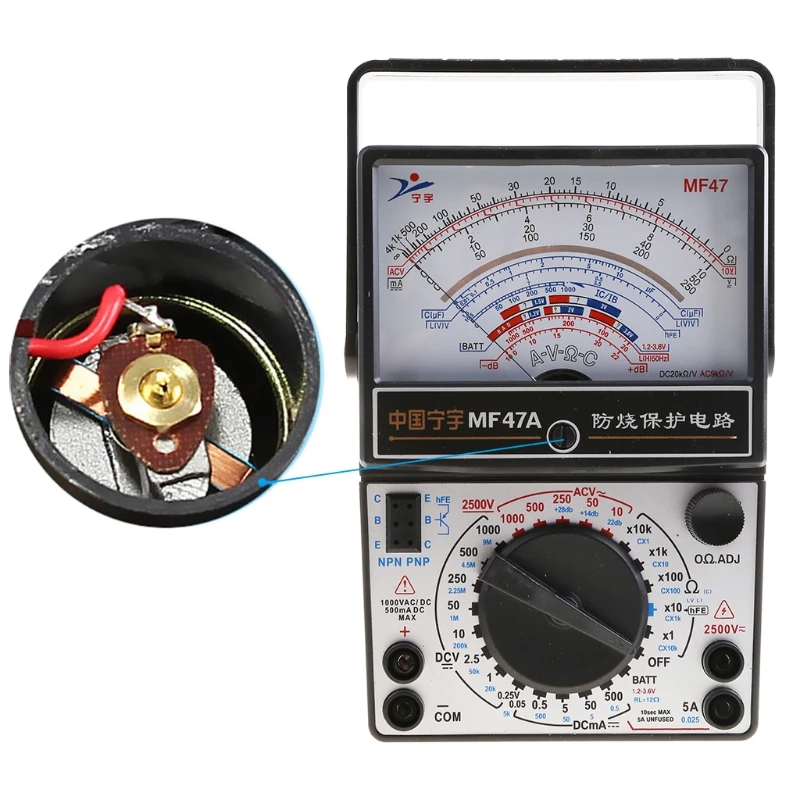

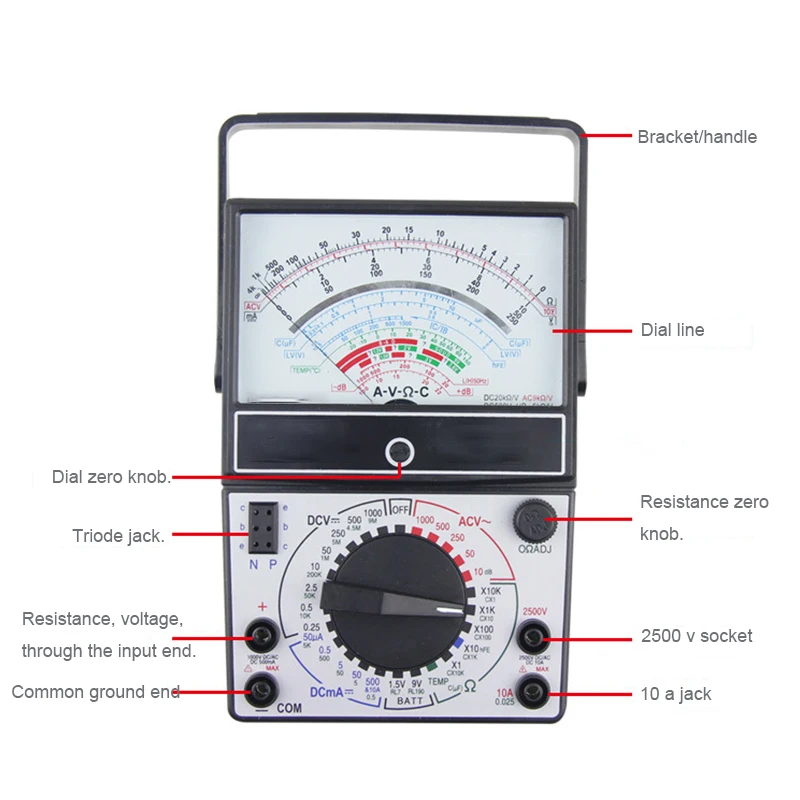

Аналоговые мультиметры

Аналоговый мультиметр имеет сходства с амперметром или вольтметром, так как у него имеется стрелка для определения величины. В некоторых случаях аналоговый прибор даже лучше цифрового. Многие специалисты данной области отдают предпочтение мультиметрам данного типа.

Стрелочным тестером возможно узнать емкость конденсатора, исправность полупроводниковых элементов, также можно измерить температуру. Данным видом очень удобно прозванивать проводку, проверять заземление.

Преимущество его состоит в том, что он способен определить точное изменение показателей в данный момент, в то время как цифровой может такие колебания не заметить. Настоящая диагностика необходима при обследовании катушки индуктивности или при тестировании конденсаторов.

Минусом данного прибора является погрешность на 0,5%, также аналоговые мультиметры очень хрупкие.

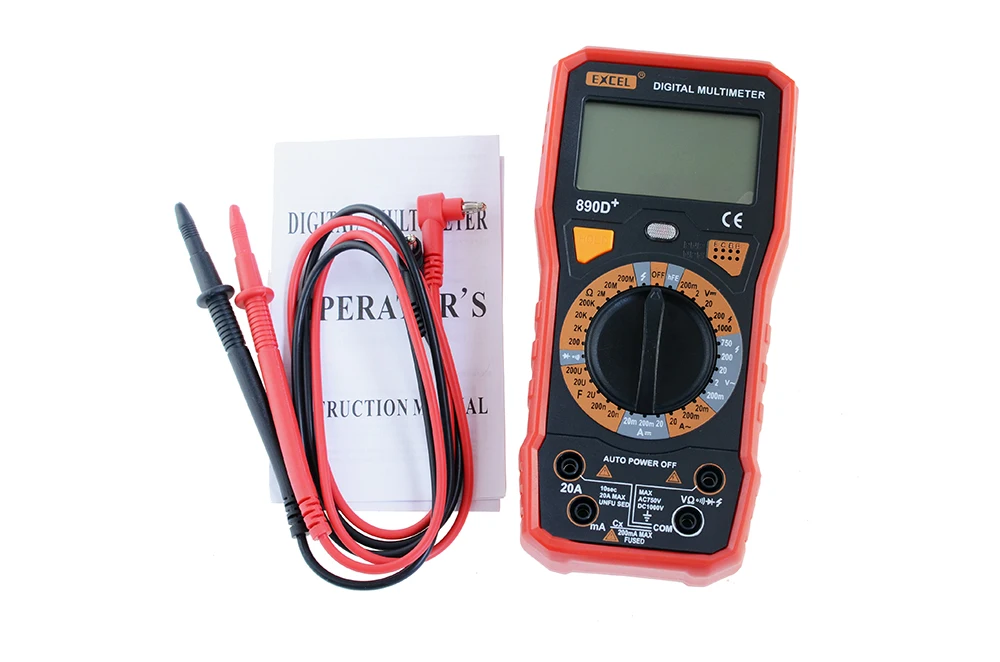

Цифровые мультиметры

Как пользоваться мультиметром разберётся любой новичок. Потому что основным его преимуществом является простота и многофункциональность. Значения, появляющиеся на табло, не требуют дополнительной расшифровки. Инструмент устойчив к вибрациям, это не влияет на величину показания.

Измерение напряжения и силы тока

Как пользоваться мультиметром в цифровом исполнении? Основным моментом является то, что щупы подключаются параллельно измеряемому устройству. Данное действие обуславливается разностью потенциалов промеж обеих точек. При измерении силы тока, необходимо определиться какой диапазон существует в электрической цепи. У каждого диапазона имеется свой максимальный предел, указанными цифровыми показателями: 2m, 20m, 200m, 10А. Если потребитель знает силу тока электроприбора, то в соответствии с этой величиной выставляется значение.

Измерение напряжения мультиметром

Также перед измерением следует вставить щупы мильтиметра в определенные гнезда:

• красный щуп является плюсовым и вставляется в гнездо со значением «V?mA»;
• минусовым щупом считается щуп черного цвета, который вставляется в гнездо «COM».

Черный щуп всегда должен находиться в данном гнезде, так как все измерения происходят относительно этого щупа. Собирается цепь, которая замыкается посредством мультиметра. На экране появляется значение, которому соответствует сила тока.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

При необходимости замера силы тока на участке электрической цепи, где данная величина неизвестна. В этом случае реле мультиметра следует перевести на самое максимальное значение — 200m, после чего прибор подключается к цепи, далее подключается ток. Если на табло показывает значение впереди с нулем, то силу тока можно снизить, переключив на значение в 20m.

Если на табло появилась единица с точкой, то прибор необходимо переключить на более высокий уровень. Однако нужно знать, что переводя переключатель на высокий уровень, соответствующий значению 10А, следует красный щуп вставить в гнездо с таким же значением, которое позволяет измерять высокое напряжение.

Также необходимо учитывать, что все переключения происходят в отключенном состоянии, также после измерения больших токов рекомендуется красный щуп вернуть в обратное положение. Такие осторожности продлят жизнь мультиметру.

Измерение сопротивления

Как пользоваться мультиметром при измерении сопротивления? Переключатель на лицевой панели необходимо поставить на сектор «?». Данный сектор обозначает измерение сопротивления и разбит на диапазоны: 200, 2k, 20k, 200k, 2M, 20M, 200М, где «k» — кило, 10 в третьей степени и «M» — мега, 10 в шестой степени.

Для измерения сопротивления переключатель необходимо выставить на соответствующий диапазон. Щупы вставляются в точности как при проведении других замеров: черный – в «COM», красный — в «VmA».

Какие типы выключателей существуют и где их применяют. Все о выключателях тут

Перед производством измерений необходимо проверить работоспособность инструмента. Для этого щупы следует замкнуть между собой, при этом на табло должно появится цифра ноль или приближенная к ней.

Электроприборы с постоянным током измеряются при установке переключателя на нужный диапазон. Если ток переменный, соответственно переключатель устанавливается на заведомо большее сопротивление.

Если после измерения на табло ничего не высветилось, то необходимо уменьшить диапазон показателей.

Световая и звуковая прозвонка проводов

Данная процедура необходима при исчезновении напряжения. Существуют два способа: при помощи мультиметра и посредством лампочки.

Прозвонка цепи мультиметром

При первом методе необходимо отключить полностью всю электроэнергию. В этом случае проверяется наличие сопротивления в цепи. Во многих моделях приборов имеется диапазон со знаком звука. Если нет такого значения переключатель выставляется на знак сопротивления.

В случаях, когда концы провода находятся на незначительном расстоянии, следует присоединить щупы и произвести замеры. При больших расстояниях необходимо сначала на одной стороне замкнуть все жилы провода и измерить сопротивление на другой стороне, присоединяя щупы поочередно к каждой паре. Если на табло ничего не показывает, значит в ней нет напряжения.

Как определить где фаза, ноль и земля. Цвета проводов вам помогут

Второй способ проводится при помощи лампочки и индикаторного устройства. Для этого потребуется батарейка на 1,5В, 4,5В или 9В, провода с зажимами и лампочка. Провода припаиваются к клеммам батарейки, при этом в разрыв любого из проводов подключается лампа. Диагностика проводится также как мультиметром, если лампочка засветилась, то цепь не повреждена.

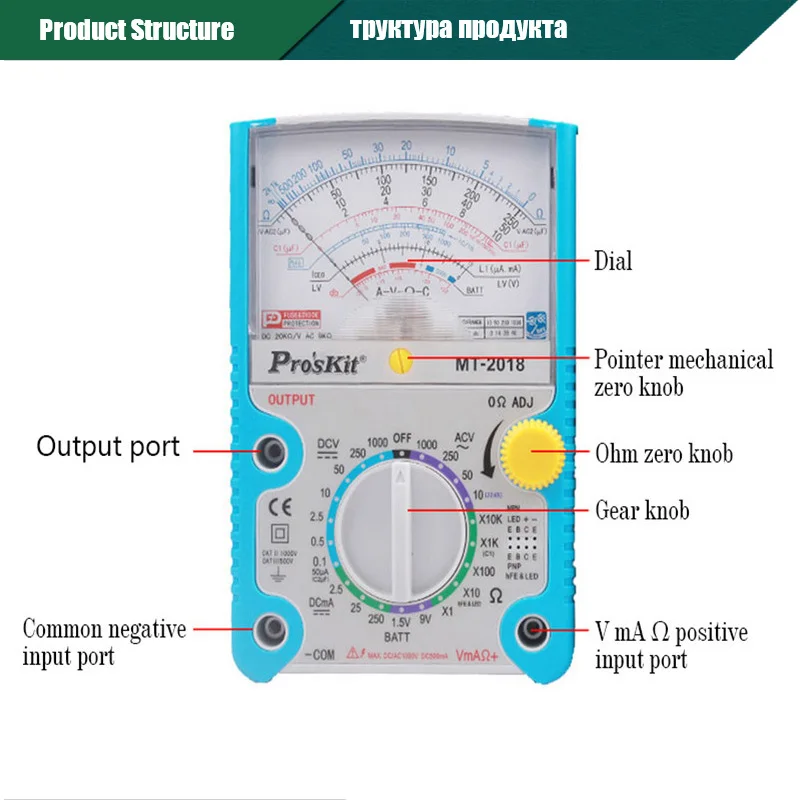

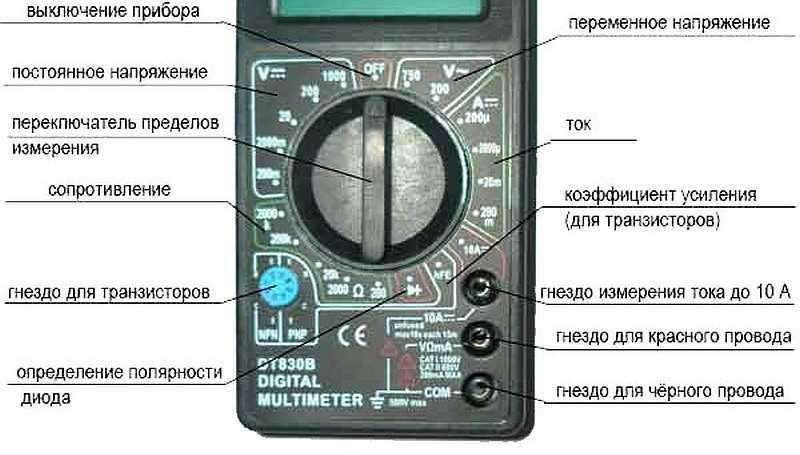

Обозначения различных функций на лицевой панели

Многофункциональность мультиметра отображается различными знаками на лицевой панели.

1. Light – подсветка.
2. DC-AC – постоянный или переменный ток.
3. Hold – сохранение последнего результата.
4. Замеры индуктивности или емкости.
5. Включение питания.
6. hFE – диагностика транзисторов.
7. Temp – замер температуры.

В зависимости от модели мультиметры имеют еще множество других функций.

Как сделать недорогой тестер стержня стрелы за несколько часов

Стержень стрелы является важным компонентом точности стрельбы из лука. В этой статье мы шаг за шагом покажем, как сделать тестер позвоночника из очень доступного материала. Когда вы закончите, у вас будет тестер стержня, который поможет вам измерить стержень любой стрелы и сузить древки, которые вы выберете для своих нужд в соревновательной стрельбе из лука.

Тестер стержня стрелы в этом учебном пособии может измерять стержень деревянных стрел (стрела с распоркой 26 дюймов с грузом, подвешенным в центре 13 дюймов) и современных углеродных и алюминиевых стрел (стрела с распоркой 28 дюймов с грузом, подвешенным к центр 14 дюймов).

Ниже приведены материалы и инструменты, которые вам понадобятся для изготовления тестера для острия стрелы, следуя нашим пошаговым инструкциям. Когда он будет завершен, он должен выглядеть так. Удачи!

Материалы и инструменты, необходимые для изготовления тестера стержня стрелы

Необходимые материалы

• Циферблатный индикатор механика – 17 долларов на Harbour Frieght
• Свинцовый груз весом 2 фунта – 5 долларов на ebay
900 15 1 ″ x 8 ″ x 3 фута дуб плата — 12,50 долларов США в Menards или Home Depot
• (30) #8 x 3/4″ шурупы для дерева — 2 доллара США в Menards или Home Depot
• (4) #12 цинковые плоские шайбы – $0,30 в Menards или Home Depot
• (1) 1/4″ x 1″ Phillips болт с головкой
• (1) Гайка 1/4″
• (1) Стопорная шайба 1/4″
• (4) Цинковые угловые скобы 2″ x 5/8″ — 0,75 долл. США за штуку в Menards или Home Depot
• (2 ) Цинковые угловые скобы 2-1/2″ x 5/8″ — 0,78 доллара США в Menards или Home Depot
• (2) Цинковые угловые скобы 1″ x 1/2″ — 0,52 доллара США в Menards или Home Depot
• (4) Premium подшипники для скейтборда/ролика – 7,50 долларов (15 долларов за упаковку из 8 штук)

Общая стоимость материалов = 50 долларов США

Необходимые инструменты

• Торцовочная или дисковая пила
• Сетевая или аккумуляторная дрель
• Сверло 1/16″
• Сверло 1/8″
• Сверло Phillips или крестовая отвертка
• Рулетка
• Карандаш
• Скоростной угольник

Сверла 1/16″ и 1/8″

″ x 8″ x 3 фута дубовая доска так ваша отсечка 2-1/2″. После этого разреза у вас получится доска 2-1/2″ x 3 фута и 4-3/4″ x 3 фута.

Отрежьте (2) 4-1/2″ и (1) 8-дюймовые детали из доски 2-1/2″ x 3 фута. Детали 4-1/2″ будут использоваться для опорных досок роликов.
8-дюймовая деталь будет использоваться для опорной доски для циферблата.** Высота опорной доски для роликов определяется ростом вашего веса в 2 фунта. Для нашего тестера стержня стрелы мы использовали груз типа «канонический шар», который был куплен на eBay. Если ваш вес выше, вам придется приспособиться. Вот измерение нашего веса (около 2-1/2 дюйма).

Отметьте центр верхней части обеих роликовых опор (доски 2-1/2″ x 4-1/2″). От центральной отметки 7/16″ в каждую сторону и сделайте отметку. Ваши новые метки должны быть на расстоянии 7/8″ друг от друга.

Сделайте отметку на расстоянии 3/16″ от верхней части доски на своих отметках.

Просверлите метки сверлом 1/16″. Вы находитесь в верхней части доски, поэтому не торопитесь сверлить эти отверстия.

Просверлите отверстия сверлом 1/8″.

С роликовыми подшипниками, шайбами ​​и шурупами #8 установите ролики.

Вы заметите, что шурупы торчат из дерева. Это связано с использованием шурупов №10 вместо шурупов №8.

Поднимите одну опорную доску для роликов и поместите (2) цинковые угловые скобы 2″ x 5/8″ к основанию. Используйте квадрат скорости, чтобы убедиться, что ваши угловые скобки действительно находятся под углом 90°. Если они не точно на 90°, отрегулируйте их. Отметьте отверстия на опорной доске роликов.

Просверлите отмеченные отверстия.

Установите угловые распорки с помощью (4) шурупов #8.

Повторите шаги с 8 по 10 со второй опорной доской для роликов.

Удерживая одну опорную доску ролика в углу доски 4-3/4″ x 3 фута (ближайшая к вам сторона), отметьте 4 оставшихся отверстия.

Просверлите 4 отверстия сверлом 1/16″ и 1/8″.

Установите опорную доску роликов. Используйте дополнительный удлинитель биты для облегчения установки 2 винтов, ближайших к опорной плите ролика.

Измерьте расстояние от задней части опорной доски роликов до внешней стороны роликов. Перенесите эту отметку (в нашем случае 1-1/16″) на основу.

От перенесенной отметки делаем 4 дополнительные отметки. Их расстояния будут равны 13″ (метка центра испытания деревянной стрелы), 14″ (метка центра испытания современной стрелы), 26″ (внутренний край ролика для испытания деревянной стрелы) и 28″ (внутренний край ролика для современные испытания стрел). Вы можете проверить свои метки, поднеся рулетку горизонтально к краю ролика и проверив их расположение с помощью угольника скорости.

От отметки 26″ и 28″ дюймов добавьте толщину доски и роликов (в нашем случае это было 1-1/16″) и отметьте доску. Это должна быть задняя часть опорной доски для роликов.

Держите вторую опорную доску ролика за отметку «задняя часть доски» и выровняйте ее с помощью угольника скорости.

Убедитесь, что внутренний край роликов находится ровно в 26 дюймах от внутреннего края противоположных роликов.

Отметьте отверстия для угловых распорок на базовой плате, просверлите направляющие отверстия и установите винты.

Повторите этот процесс на отметке 28 дюймов.

Поднимите опорную доску циферблата и поместите (2) цинковые угловые скобы 2-1/2″ x 5/8″ к основанию на расстоянии ровно 1 дюйм друг от друга и по центру. Используйте квадрат скорости, чтобы убедиться, что ваши угловые скобки действительно находятся на 90°. Если они не точно на 90°, отрегулируйте их. Отметьте отверстия на опорной доске циферблата. Если это окажется затруднительным, привинтите угловые скобы к доске для облегчения разметки.

Расстояние от центра до центра угловых раскосов должно составлять ровно 1 дюйм.

Просверлите отверстия и установите (4) шурупа #8, чтобы прикрепить угловые распорки к опоре циферблата.

С помощью болта с крестообразным шлицем 1/4″ x 1″, стопорной шайбы 1/4″ и гайки 1/4″ прикрепите (2) цинковые угловые скобы 1″ x 1/2″ к задней части станка циферблатный индикатор.

Определение высоты установки циферблатного индикатора машиниста Метод № 1. Использование математики Поместите стрелу большого диаметра на оба набора роликов и измерьте расстояние до вершины стрелки от основания. Циферблатный индикатор вашего слесаря ​​будет иметь подвижный стержень с ходом около 1-1/16″. Вам нужно, чтобы стержень выдвигался на 1/4″, когда он соприкасается с вершиной стрелы. Измерьте расстояние от отверстий угловой скобы до подвижного стержня циферблата, когда он выставлен на 1/4″. Сложите оба числа вместе, и это будет высота крепежных винтов вашего циферблата. Отметьте соответствующим образом плату поддержки циферблата.

Способ № 2. Удерживание циферблата на месте

Поместите стрелку большого диаметра на оба набора роликов. Удерживая циферблат прямо напротив опорной доски циферблата, переместите его по направлению к стрелке. С помощью рулетки выясните, где она должна быть установлена, когда 1/4 дюйма выставленного вала циферблата соприкасаются с вершиной стрелки. Отметьте соответствующим образом плату поддержки циферблата.

Способ №3 – Используйте наши номера

Если вы купили 1 дюйм. Циферблатный индикатор дорожного машиниста от Pittsburgh  в Harbour Freight, вы сможете использовать наши номера. Ваше измерение от базовой платы до монтажных винтов будет 7-1 / 2 ″.

Отцентрируйте узел циферблата/скобы на опорной доске циферблата и отметьте отверстия.

С помощью сверл 1/16″ и 1/8″ просверлите направляющие отверстия.

Снимите циферблатный индикатор машиниста с угловых распорок и установите распорки на опорную плату циферблата.

Установите шкалу машиниста на угловые скобы.

Со стрелкой, надетой на ролики, и с циферблатным индикатором на отметке 13 дюймов, перемещайте циферблатный индикатор слесаря ​​до тех пор, пока головка ролика его подвижного стержня не окажется в центре стрелки.

Отметьте отверстия для угловых распорок в нижней части опорной платы циферблата.

С помощью сверл 1/16″ и 1/8″ просверлите направляющие отверстия в основании.

Установите (4) шурупа №8, чтобы закрепить опорную плату циферблата.

Повторите этот процесс на отметке 14 дюймов. Поскольку нижние угловые скобы опоры циферблата расположены ровно на расстоянии 1 дюйма друг от друга, вы сможете использовать 2 отверстия для винтов при установке 13-дюймовой модели.

С помощью вешалки для одежды и большого стержня со стрелой сделайте крюк, на котором можно повесить свой вес.

Прикрепите груз к подвесному крюку.

Поздравляем! Теперь вы закончили сборку тестера стрелы. Теперь давайте посмотрим, как использовать этот тестер стрелы.

Как использовать тестер стержня стрелы

Чтобы использовать тестер стержня стрелы, выполните следующие действия. для деревянных стрел, 14″ и 28″ для современных карбоновых и алюминиевых стрел).

Втяните подвижный стержень циферблата и зарядите стрелу.

Опустите наконечник ролика штанги, пока он не соприкоснется со стрелкой.

Отрегулируйте циферблат так, чтобы на месте соприкосновения со стрелкой стоял «0».

Отрегулируйте вес свинца. Для деревянных стрел груз должен весить 2 фунта. а для современных стрел он должен весить 1,94 фунта (880 грамм). Вы можете точно отрегулировать вес груза, просверлив отверстия, чтобы уменьшить вес, и добавив винт в отверстие, чтобы вернуть вес.

Расположите свой вес на стрелке вокруг кончика стержня циферблата.

Медленно опустите груз, следя за циферблатом. Считайте обороты. Для каждого оборота это 0,100 дюйма. Если бы циферблат сделал 3 оборота плюс 50, острие этой стрелки было бы 0,350.

Что вы будете делать дальше, зависит от вас. Спасибо, что прочитали этот урок о том, как сделать тестер стержня стрелы. Для получения дополнительной информации о стержне стрелы посетите нашу страницу стержня стрелы.



PAPS (Профессиональная система подготовки стрел)

Firenock®

Артикул:

ПАПС

$374,95

Firenock®

PAPS (профессиональная система подготовки стрел)

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Требуется

Тема отзыва Обязательно

Комментарии Обязательно

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

Firenock PAPS с гордостью разработан в Иллинойсе (патент США № 9046452). Уникальный подход к обычному инструменту подготовки стрелы, PAPS действует как локатор указателя оси стрелы, а также как инструмент значения отклонения стрелы. С PAPS (и некоторой практикой) вы можете легко выполнять все сложные, но важные процедуры подготовки стрел за считанные секунды.

Почему важно определить указатель острия стрелы?

После определения указателя стержня или того, что мы называем первым динамическим изгибом вашей стрелы, вы можете использовать его в качестве ориентира для своего петушиного пера. Таким образом, вы можете предсказать, как каждая из ваших стрел будет изгибаться во время запуска, потому что все они будут изгибаться в одном направлении. Благодаря этим новым знаниям ваша точность стрельбы повысится.

Зачем ВАМ НУЖНЫ PAPS?

После выпуска нашей сверхвысокопроизводительной серии стрел AeroBolt мы в Firenock заметили потребность в уникальном качественном инструменте для подготовки стрел. Это послужило толчком к созданию APS. Несмотря на то, что это отличный инструмент, мы обнаружили, что все еще существует потребность в еще лучшем инструменте. В частности, инструмент для упрощения утомительных задач индексации стержня, измерения стержня, сопоставления стержня и т. Д. Без этих процедур подготовки стрелы валы не являются надежным основанием для установки вставок, выемок или лопаток. Они также недостаточно надежны, чтобы изготавливать из них высокоточные и высокоэффективные стрелы. Однако с помощью PAPS эти важные шаги могут стать легкими и простыми. Мы уверены, что использование PAPS станет важной частью вашей подготовки к стрельбе.

3 Основные компоненты

Гусеница

Гусеница PAPS, гордо произведенная в США, представляет собой 36-дюймовую двойную гусеничную систему, изготовленную из рубцовой коробки. Изготовленный из алюминия серии 7000 и обработанный твердым анодированием второго уровня третьего уровня, можно с уверенностью сказать, что он чрезвычайно прочен. Чтобы еще больше обеспечить ее долговечность и стабильность, особенно при большой длине, в нижней части гусеницы установлены шесть стопоров 3M. Вдоль обеих сторон есть легко читаемые измерительные ленты как в дюймах, так и в сантиметрах. В частности, на одной стороне гусеницы измерение полной длины (0–36 дюймов / 0–914 мм), а с другой стороны — от центра до конца (18–0–18 дюймов / 457–0–457 мм). Эти две разные измерительные ленты специально разработаны для упрощения процесса измерения длины вала, а также для определения средней точки вала. Чтобы вдвойне гарантировать, что ваш PAPS и скамья действительно выровнены, посередине гусеницы можно установить по крайней мере один 7-миллиметровый водяной уровень в виде цилиндра.

Башня

Башня PAPS ядро ​​динамического локатора первого изгиба. Чтобы обеспечить идеальные перпендикулярные точки контакта между этой башней и вашим валом, в основании башни установлены два специальных шарикоподшипника с коронками. Три линейных шарикоподшипника составляют верхнюю часть. Благодаря этому подшипнику PAPS может прикладывать идеально вертикальное давление к точному центру вала во время испытаний, при этом сводя к минимуму горизонтальное давление, которое может образоваться при измерении стержня.

Опоры

На современном рынке в большинстве инструментов для определения положения позвоночника используются стандартные шарикоподшипники для поддержки и вращения вала. Однако в их конструкции есть две фундаментальные проблемы.

1. Из-за прямой кромки стандартных шарикоподшипников, когда вал изгибается во время испытаний, он вынужден опираться на эту прямую кромку. Это вызывает образование углового давления между ними. Эта проблема усугубляется по мере того, как вал прижимается сильнее, и вскоре шарикоподшипники становятся бесполезными.
2. Для типичного отверстия в середине шарикоподшипника требуется винт, чтобы прикрепить его к опоре и/или приспособлению. Поскольку винты обычно не проектируются и не изготавливаются для какой-либо конкретной системы, доступный допуск этих винтов не будет и не обеспечит идеальной посадки для ваших шарикоподшипников.

Из-за вышеуказанных проблем компания Firenock изготовила новые шарикоподшипники на заказ.

Чтобы решить проблему неравномерного давления, наши новые шарикоподшипники имеют уникальный внешний край короны с переменным углом наклона. Это также уменьшает общее давление защемления на вал, или, другими словами, вал может двигаться плавно и свободно все время. Кроме того, это заставляет вал оставаться перпендикулярным центру нестандартных шарикоподшипников. Чтобы решить вторую проблему, связанную с недостаточным допуском винта, наши подшипники имеют предварительно изготовленный, готовый к установке центр шпильки.

В целом, PAPS поставляется с двумя опорами, на каждой из которых установлены два специальных шарикоподшипника с коронками. Кроме того, с обеих сторон наших опор есть обработанная индексная линия, чтобы обеспечить правильное положение с помощью измерительной ленты.

Содержимое

• 1 x 36-дюймовая направляющая с линейкой в ​​дюймах/мм
• 1 x стержень/центратор первого динамического изгиба
• 2 поддерживающих ролика PAPS
  • Обратите внимание, что опорные ролики APS не рекомендуется использовать на PAPS в качестве опорных роликов, несмотря на то, что они имеют одинаковую высоту. Более узкое основание APS не является идеальным, и у него также нет выточенной центральной метки опорного валика. Тем не менее, каток PAPS более чем подходит для использования на APS в качестве опорных роликов.

Дополнительные аксессуары

• Вибрационный модуль увеличивает начальное трение, чтобы преувеличить место динамического изгиба для оперения петушиных перьев
• Цифровой измерительный модуль для точного и эффективного измерения значения отклонения позвоночника
• Лазерный модуль (первоначально для Aerovane Jig) и лазерный модуль крепления (адаптер) для точной маркировки положения крана

Отзывы

• 5

  ПАПС

  Опубликовано Деннисом Лаппертом 31 марта 2022 г.

  После покупки и использования тестеров ОЗУ и позвоночника Coops я обнаружил, что не в восторге от результатов. Затем, увидев демонстрацию устройства PAPS в эпизоде ​​Inside-Out Precision на YouTube, я решил попробовать. Мнение: Лучшие из лучших. Чрезвычайно хорошо сложен, легко найти корешок и отметку для выравнивания. Он делает то, что ему нужно, лучше, чем любая альтернатива, которую я пробовал. Я очень рекомендую, особенно если вы похожи на меня и хотите максимально точного полета стрелы.
• 5

  ПАПС

  Опубликовано Шоном Куинном 17 декабря 2021 г.

  Отличный инструмент, и он хорошо сделан. Мне сразу стало комфортно находить первый динамический изгиб на всех моих карбоновых стержнях. Очень стоящая инвестиция, если вы намерены построить максимально стабильные стрелы. Я с нетерпением жду многих лет использования.

• 4

  Профессиональная система подготовки стрел PAPS

  Размещено Крисом 17 марта 2021 г.

  No related posts.
