Можно ли представить современную жизнь без электрики? Безусловно, что нет. Однако часто случаются такие ситуации, когда нужно определить различные неисправности, связанные с электрикой. Таких проблем может быть огромное множество, и для помощи в решении подобных вопросов, используют электроизмерительные приборы. С их помощью можно легко проверить наличие напряжения в розетке, проверить целостность провода, а также использовать для поиска множества других неисправностей. В данной статье мы рассмотрим наиболее универсальный прибор, объединяющий несколько функций – мультиметр. Сразу отмечу, что здесь будут собраны общие пояснения работы прибора, позволяющие обычному пользователю понять основы использования мультиметра.

Мультиметр – это прибор, позволяющий проводить измерения различных электрических величин. С его помощью можно измерить напряжение, сопротивление проводника, произвести замер тока, а также выполнить ряд других манипуляций, объем которых, зависит от функциональных возможностей прибора.

К таким дополнительным опциям можно отнести: подключение термопары, возможность измерения емкости конденсатора и прочее. В нашем случае будем использовать бюджетную модель прибора, со стандартным функционалом. Его возможностей хватит для большинства видов электротехнических работ.

На данный момент мультиметры классифицируют на два вида: цифровой, а также аналоговый (стрелочный). Основные различия между ними заключаются во внутреннем устройстве прибора, а также способе отображения показаний. Наибольшей популярностью сейчас пользуются именно цифровые мультиметры, так как они обладают более широким функционалом и просты в использовании. Однако аналоговый мультиметр не стоит недооценивать, поскольку в некоторых ситуациях стрелочный прибор просто незаменим.

Стрелочным мультиметром зачастую пользуются профессиональные электрики, поскольку он устойчив к помехам, а также позволяет наглядно отражать динамику изменяющегося сигнала.

Источник: ru.wikipedia.org

В сравнении с аналоговыми приборами – цифровой мультиметр не нуждается в освоении сложной, для обычного пользователя, измерительной шкалы. Цифровые приборы имеют более высокую точность измерений, просты в использовании, и зачастую обладают значительно расширенными возможностями.

Заострять внимание на преимуществах и недостатках двух видов измерительных приборов мы не будем. На данную тему у каждого мастера будет своя точка зрения. В данной статье, в качестве примера, рассмотрим использование бюджетного цифрового мультиметра, который будет понятен для освоения любому человеку.

Что собой представляет цифровой мультиметр? Данный прибор, как и множество других моделей, зачастую имеют прямоугольную форму. Корпус прибора выполнен из пластика. Иногда встречаются варианты с прорезиненными чехлами для защиты от механических повреждений.

На передней стороне располагается три основных элемента прибора:

· монохромный дисплей;

· переключатель режимов измерений;

· три функциональных разъема для подключения измерительных щупов.

Принцип работы прибора довольно прост. Сначала необходимо подключить щупы в нужные разъемы, затем с помощью переключателя выставить требуемый режим измерения.

Так что же мы можем измерить с помощью данного прибора? Давайте разберемся подробней.

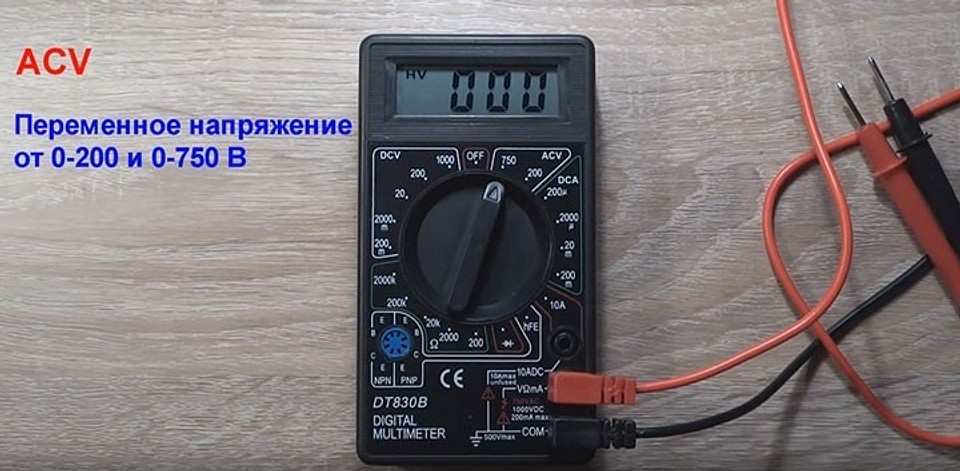

· Измерение переменного напряжения: в нашем случае максимально допустимый предел измерений составляет 600 В.

· Измерение постоянного напряжения: от 200 мВ, до 600 В.

· Измерение тока: предельно допустимый ток составляет до 10 А. Однако следует отметить, что при измерении высоких величин следует внимательно соблюдать технику безопасности и подвергать такой нагрузке прибор лишь кратковременно. Безусловно лучше это делать токоизмерительными клещами.

· Проверка диодов и «прозвонка» цепи: позволяет проверить диод на пробой, а также проверить целостность проводника (допустим провода).

· Измерение сопротивления: позволяет измерить сопротивление проводника с максимальным пределом до 2 Мом.

· PNP и NPN: выставляем тип биполярного транзистора для проверки его коэффициента усиления по току.

· Разъем HFE: в данный разъем вставляет ножки транзистора, чтобы узнать его коэффициент усиления по току.

Блок разъемов на мультиметре представлен тремя выводами.

Разъем «COM» (минус, ноль) – используется всегда для любых измерений.

Разъем «V/mA/Ω» — используется для измерения постоянного и переменного напряжения, сопротивления, «прозвонки», а также для измерения тока до 200 мА.

Разъем 10 A – используется для измерения тока в пределах от 200 мА до 10 А.

В следующих пунктах более подробно пройдемся по каждому режиму измерения и приведем наглядные примеры.

Наиболее часто в быту требуется измерить напряжение в нашей электрической сети. Как известно, в ней используется переменное напряжение номиналом 230 В с частотой 50 Гц. Чтобы измерить переменное напряжение в розетке, необходимо установить щупы в разъемы «COM» и «V/mA/Ω». Затем установить переключатель в режим измерения переменного напряжения с предельным значением 600 В. После этого необходимо вставить щупы в розетку. Полярность соблюдать не требуется.

В результате мы сможем увидеть на дисплее текущее напряжение в сети. В нашем случае этот показатель составил 208 В.

Источниками питания для различных электронных устройств могут выступать гальванические элементы, аккумуляторы, которые вырабатывают постоянный ток. У самой обычной пальчиковой батарейки мы как раз можем измерить величину напряжения постоянного тока. В данном случае потребуется соблюдать полярность при измерениях (если перепутаете, то на дисплее мультиметра появится знак минуса перед измеренной величиной).

Чтобы произвести замер напряжения батарейки потребуется установить переключатель в режим измерения постоянного напряжения на отметку 20 В.

Затем щупами произведем замер значения напряжения, соблюдая полярность. В итоге мы получили результат 1.29 В.

Измерение тока всегда производиться последовательно электрической цепи.

С помощью нашего прибора мы можем измерить только постоянный ток, для измерения переменного тока — необходим другой прибор.

Прежде всего нужно определиться с максимально возможным значением величины, которую мы измеряем. Если значение измеряемого тока не превышает 200 мА, то красный щуп необходимо подключить в разъем «V/mA/Ω», а если более – то в разъем 10 А.

При измерении больших величин крайне важно соблюдать правила техники безопасности и начинать работы при снятом напряжении с источника питания. Замеры тока необходимо производить кратковременно, не более нескольких секунд. Даже если вы знаете максимальные значение тока, то лучше начинать проводить измерения со вставки щупа в разъем 10 А, переключатель на приборе также необходимо передвинуть на соответствующий режим. При необходимости можно будет подстроить переключатель и переставить щуп, если это потребуется. Такие действия позволят избежать перегрева и возможной поломки мультиметра.

В этом пункте рассмотрим проверку распространенных радиодеталей с помощью мультиметра.

Начнем с резистора, который широко используется в большинстве электронных устройств. В электрических устройствах он выступает в качестве ограничителя тока в цепи.

Его часто еще называют «сопротивление». Сам компонент имеет множество разновидностей, а также вариантов исполнения.

В качестве примера я взял постоянный резистор МЛТ-1. Предлагаю с помощью мультиметра измерить его сопротивление. Для этого нам потребуется взять прибор и перевести переключатель в режим измерения сопротивлений. Подстроив нужный диапазон, на дисплее можно увидеть результат измерений – 658 Ом.

Далее проверим на работоспособность диод. На данный момент существует огромное количество различных диодов. Наиболее часто сейчас применяются полупроводниковые диоды. В электрических устройствах этот элемент зачастую применяют для защиты от включения с неправильной полярностью, для преобразования переменного тока в постоянный ток, а также для множества других задач. Если говорить простыми словами, то диод пропускает электрический ток только в одну сторону.

Для проверки диода мультиметром необходимо перевести прибор в режим проверки диодов. Затем подсоединяем плюсовой щуп (красный) к аноду, а минусовой щуп (черный) к катоду. На дисплее отобразились значения падения напряжения на измеряемом диоде. При смене полярности, на экране прибора должна отобразится единица. В нашем случае диод исправен, он приспускает ток только в одном направлении.

В некоторых случаях диод может пропускать ток в оба направления – значит элемент пробит и в полной мере не выполняет своих функций.

Теперь перейдем к проверке транзисторов. Транзистор – это радиоэлектронный компонент в электрической цепи, который способен управлять высоким выходным током с помощью небольшого входного сигнала. Внешне транзистор состоит из корпуса и трех выводов. По своей структуре они делятся на два класса: биполярные, а также полевые. В нашем случае будем рассматривать два биполярных транзистора с «n-p-n» и «p-n-p» структурой. Внутри биполярного транзистора располагаются три слоя проводника. Два из них (коллектор и эмиттер) имеют одинаковую проводимость. Через третий проводник (база) подается небольшой ток.

Проверять элементы будем в режиме проверки диодов. Сначала следует сказать, что любой биполярный транзистор можно условно представить в виде двух диодов (p-n переход). Ниже приведены схемы транзисторов с «n-p-n» и «p-n-p» структурой. Нам они понадобятся для понимания принципа проверки.

Тестировать будем два транзистора: МП116 (p-n-p), а также КТ805БМ (n-p-n).

Как определить какой тип транзистора у вас на проверке? В данном случае необходимо будет обратиться к справочникам, либо посмотреть подобную информацию в интернете. С помощью тестера можно будет путем поочередного преставления щупов определить какой у вас транзистор, а также его «цоколевку». Цоколевка – это функциональное расположение выводов у транзистора: коллектор, эмиттер и база. В нашем случае опустим этот вопрос и воспользуемся справочной информацией в интернете.

Первым проверим транзистор МП116 с «p-n-p» структурой. Расположение его выводов можно посмотреть ниже на фото.

Источник: eandc.ru

Нам известно, что вывод базы находится в середине компонента. Переводим мультиметр в режим проверки диодов. Берем черный щуп и подключаем его к выводу базы, а красным щуп к выводу коллектора. Мультиметр нам показал текущее значение падения напряжения 886 мВ. Таким образом мы убедились в исправности p-n перехода база-коллектор.

Далее проверим p-n переход база-эмиттер. Для этого красный щуп мы подключим к выводу эмиттера, а черный останется на выводе базы. Прибор должен показать приблизительно такие же значения. В нашем случае данный p-n переход исправен.

Чтобы полностью удостовериться в исправной работе транзистора, проведем такие же самые замеры, только при обратном включении. Если транзистор полностью исправен, то мультиметр должен показывать значение равное 1. В таком случае мы убедимся, что p-n переход не пропускает ток в обратном направлении. Для этого необходимо подсоединить красный щуп (плюсовой) к базе транзистора, а черный щуп (минусовой) сначала к выводу коллектора, а затем эмиттера. В обоих случаях на мультиметре должна отобразиться 1.

Подведем итог. Наше тестирование «p-n-p» транзистора МП116 показало, что он полностью исправен и оба p-n перехода работают правильно.

В неисправных транзисторах могут быть обрывы p-n перехода. Если на одном из p-n переходов обрыв, то ток не будет проходить ни в одном направлении, а мультиметр будет в обоих случаях отображать 1.

Теперь предлагаю перейти к проверке «n-p-n» транзистора КТ805БМ. Расположение функциональных выводов элемента приведены ниже.

Источник: shematok.ru

Проверка транзисторов с «n-p-n» структурой производится по аналогичной методике. Единственное различие заключается в том, что необходимо будет поменять полярность щупов при измерении.

Для проверки p-n перехода база-коллектор необходимо будет подключить красный щуп на вывод базы, а черный щуп на вывод коллектора. Если p-n переход исправен, то мы увидим значение падения напряжения. В нашем случае это 560 мВ.

Затем проверим p-n переход база-эмиттер. Он также оказался исправным.

В завершении проверим исправность транзистора при обратном включении. Аналогично первому примеру, сменим полярность у щупов и поочередно проверим p-n переходы база-коллектор, а также база-эмиттер. При обратном включении на мультиметре мы должны увидеть значение 1.

Оба проверяемых транзистора оказались полностью исправны. Мы рассмотрели проверку данного компонента с помощью функции проверки диодов. Однако в нашем мультиметре есть дополнительная функция проверки транзисторов на коэффициент усиления по току. Применяют её для того, чтобы подобрать одинаковую пару компонентов для ремонта, либо проектирования какой-либо техники. Данной опцией удобно пользоваться при быстрой проверке транзисторов. Для этого необходимо знать структуру транзистора, а также его цоколевку. Разъем HFE имеет несколько входов, позволяющие подсоединить выводы практически любого транзистора. Использовать данную функцию легко: при подключении проверяемого элемента, на дисплее мультиметра должны отобразиться числовые значения усиления. Если на дисплее будет отображаться 0, то скорее всего, транзистор неисправен. Крайне важно отметить, что необходимо добиться хорошего контакта выводов транзистора с разъемом HFE. Большинство китайских мультиметров не обладают высоким качеством материалов, применяемом при изготовлении прибора. Поэтому нужно убедиться, чтобы контакты сели плотно.

В качестве примера проверим наш биполярный транзистор МП116. Вставляем выводы транзистора в разъем и переводим прибор в режим «p-n-p». На экране прибора отобразились показания.

В заключительном пункте рассмотрим одно из наиболее часто употребляемых терминов — «Прозвонка». Если говорить простыми словами, то под «прозвонкой», понимают проверку электрической цепи на целостность или наличие короткого замыкания. Как определить, целый провод или нет? Его «прозванивают». Данную процедуру можно осуществить с помощью омметра либо мультиметра. Поскольку у нас на руках есть мультиметр, предлагаю с его помощью проверить пару проводов на «обрыв».

Перед началом проверки необходимо перевести мультиметр в режим проверки диодов и замкнуть между собой щупы. Прибор должен показать нулевое сопротивление, что позволит нам определить наличие контакта. В нашем случае прибор также оснащен звуковой индикацией, и при проверке проводника, можно будет услышать характерный писк.

Для того, чтобы «прозвонить» провод нам будет необходимо щупами присоединиться к началу и концу провода. Если целостность проводника не нарушена – мы увидим на приборе нулевое сопротивление и услышим звуковой сигнал тестера.

Мультиметр является очень полезным и востребованным помощником в квартире или частном доме. Его область применения не нуждается в объяснении для профессиональных электриков. Но и данная статья была написана не для такой группы людей. Я надеюсь, что человеку ранее не знакомому с таким многофункциональным прибором, стали понятны основы работы с ним, а также те ситуации, в которых мультиметр можно применить. Надеюсь, мои рассуждения были вам полезны. В любом случае всегда стоит помнить, что любые электротехнические работы должны проводиться со строгим соблюдением техники безопасности. В некоторых случаях лучше попросить о помощи квалифицированного электрика.

Как пользоваться мультиметром — FunnyHat makers

Вам могут быть интересны другие наши статьи:

Что такое электричество?

Напряжение, ток, сопротивление и закон Ома

Что такое цепь?

Как использовать макетную плату

Основные разъемы

Полярность

Последовательное и параллельное соединение

Переменный и постоянный ток

Основы печатных плат

Комикс «Паять просто»

В статье разберёмся, что такое мультиметр и как им пользоваться. Вы научитесь измерять напряжение, ток, сопротивление и проверять, что в цепи нет разрывов. Узнаете, что это незаменимый инструмент, который используется для диагностики цепей, изучения схем и даже для проверки батареек.

Знакомьтесь, мультиметр #

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Мультиме́тр — это электроизмерительный прибор, объединяющий в себе несколько функций.

В минимальном наборе включает функции измерения напряжения, тока и сопротивления. Существуют цифровые и аналоговые мультиметры.

Название «мультиметр» закрепилось именно за цифровыми измерителями. Аналоговые приборы в разговорной речи часто называют «тестер», «авометр», а иногда «Цешка» (от названия советских приборов серии «Цхххх»).

Из чего состоит мультиметр #

Мультиметр состоит из трех частей:

• Дисплей — показывает величину измерения

• Ручка выбора — позволяет настроить мультиметр для считывания различных параметров

• Разъёмы — отверстия для подключения щупов

Ручка выбора

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Числа вокруг ручки выбора — это максимальное значение измеряемой величины. Например, если вы хотите измерить напряжение до 20 В, установите ручку в положение «20V». В этом режиме мультиметр сможет измерить напряжение от 2 до 19.99 вольт.

Предупреждение! Если вы новичок, то пользуйтесь мультиметром для измерений в цепях низкого постоянного тока (настройки мультиметра с прямыми, а не кривыми линиями).

Большинство мультиметров могут измерять переменный ток, но цепи переменного тока могут быть опасны. При неправильном использовании мультиметра даже настенная розетка может вас покалечить или убить!

Постоянный и переменный ток

Если надо измерить напряжение в цепи с постоянным током, например, батарейки, — установите ручку выбора в диапазон, где рядом с V нарисована прямая линия.

Если вы хотите измерить напряжение в цепи с переменным током, установите ручку выбора в диапазон, где рядом с V нарисована волнистая линия. Помните про вашу безопасность и будьте осторожны!

Перегрузка

Если выбрать настройку, которая слишком мала для измерения, то ничего страшного не случится. Мультиметр отобразит на дисплее 1. Так он сообщает вам, что перегружен или измеряемая величина находится вне диапазона. Попробуйте изменить положение ручки выбора на следующее максимальное значение и повторите ваши измерения.

Разъёмы

Чаще всего у мультиметра есть 3 разъёма на лицевой стороне. Щупы подключаются к двум из них:

• COM — «общий» разъём. Почти всегда подключается к «земле» или «-» цепи. Чаще всего черного цвета.

• mAVΩ — разъём для измерения тока, напряжения и сопротивления. Чаще всего красного цвета.

• 10A — специальный разъём, используемый при измерении больших токов (более 200 мА).

Типы щупов

Щупы подключаются к мультиметру с помощью специального разъёма. Он называется «банан», и любой щуп с таким разъёмом будет работать с этим измерителем.

На другом конце могут быть разные типы щупов:

• Игольчатый щуп — стандартный тип щупа

• Щуп типа «крокодил» — удобен для подключения к толстым проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов — вам не надо держать щупы, пока вы проверяете схему.

• Щуп-крючок — удобен при работе с платами.

• Щуп-пинцет — удобен при проверке компонентов SMD.

Измерения при помощи мультиметра #

Измерение напряжения

Измерим напряжение на мизинчиковой батарейке (АAА).

Перед началом работы вставьте черный щуп в разъём COM, а красный щуп в разъём mAVΩ. Производитель указал на батарейке напряжение 1.5В, значит установите ручку мультиметра в положение «2V» для постоянного тока.

Прижмите черный щуп к «-» батарейки, а красный щуп к «+». Если батарейка новая, на дисплее будет около 1.5 В или чуть больше.

Что будет, если поменять местами красный и черный щупы? На дисплее будет то же самое значение, но со знаком минус.

Мультиметр измеряет напряжение относительно COM разъёма. Какое напряжение на «+» батареи по сравнению с «общим» контактом? 1.5 В. Если поменять щупы местами, мы определим «+» как общую или нулевую точку. И теперь напряжение на «-» аккумулятора по сравнению с нашим новым нулем -1.5В!

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Теперь соберём простую схему: возьмём макетную плату, резистор номиналом 1 кОм, синий светодиод и блок питания для макетной платы.

Сначала проверим напряжение на блоке питания (БП). Это делается для того, чтобы избежать порчи деталей. Если схема рассчитана на напряжение питания от 4.5В до 5 В, а мультиметр покажет другое значение, то надо проверить или заменить блок питания.

Напряжение питания нашего БП — 5В, поэтому установите ручку мультиметра в положение «20V» в диапазоне постоянного тока. Прижмите щупы к металлическим контактам с подписями GND и +5V (VCC). На дисплее отобразится значение напряжения блока питания. Если всё в порядке, переходите к проверке напряжения на выходе БП.

Проверка напряжения на выходе БП выглядит так: прикладываем щупы к концам проводов, подключенных к «+» и к «-» блока питания.

Теперь проверим схему в разных точках. Такая проверка называется методом узловых потенциалов и является основным способом проверки цепей.

Измеряя напряжение в цепи, мы можем увидеть, какое напряжение требуется каждому компоненту. Сначала измерим всю цепь. Измеряя от точки, где напряжение поступает к резистору, а затем от места заземления на светодиоде, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Теперь определим, какое напряжение потребляет светодиод. Это называется падением напряжения на диоде. Если сейчас вам не понятны некоторые термины — ничего страшного. По мере изучения электроники вы будете всё больше понимать, о чём идёт речь. Сейчас важно запомнить, что можно измерять различные части схемы для анализа схемы в целом.

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Сейчас светодиод потребляет 2.66В из доступных 5В источника питания. Это ниже, чем его рабочее напряжение, потому что через схему протекает лишь небольшой ток, но об этом чуть позже.

Измерение сопротивления

Обычные резисторы имеют цветовую маркировку. Есть много онлайн-калькуляторов, но если у вас нет доступа к Интернету, то мультиметр вас выручит.

Возьмите любой резистор, установите ручку мультиметра в положение «20kΩ», и прижмите щупы к ножкам резистора.

На дисплее вы увидите одно из трёх значений: 0.00, 1 или фактическое значение резистора.

• Если мультиметр показывает 0.00 — резистор может быть нерабочим или выбрано слишком большое максимальное значение. Передвиньте ручку в положение «2kΩ» или «200Ω» и повторите измерение.

• Если мультиметр показывает 1 или OL — мультиметр перегружен. Передвиньте ручку в положение «200kΩ» или «2МΩ» и повторите измерение.

• Если мультиметр показывает любое другое значение — сопротивление резистора равно отображаемому значению. В данном случае мультиметр показывает 0.97, значит резистор имеет сопротивление 970 Ом. Помните, что указан режим «20kΩ» или 20 000 Ом, число на дисплее отображается в килоомах, поэтому запятую надо переместить на три знака вправо.

Помните, что многие резисторы имеют погрешность. У резисторов для хобби-проектов эта погрешность обычно равна 5%. Это значит, что если цветовая кодировка указывает на сопротивление 10 000 Ом (10 кОм), то реальное сопротивление резистора может составлять от 9.5 кОм до 10.5 кОм.

Теперь выставим ручку в положение «2kΩ» и повторим измерения. Что изменилось?

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Не так много. Поскольку сопротивление 970 Ом меньше 2 кОм, оно отображается на дисплее. Обратите внимание, что после запятой появилась еще одна цифра, что дает нам немного более высокое разрешение в чтении сопротивления.

Теперь выставим ручку в положение «200Ω» и повторим наш эксперимент.

Из-за того, что 970 Ом больше, чем 200 Ом, мультиметр сообщает о том, что перегружен и надо установить более высокое максимальное значение.

Помните, что измерение сопротивления не идеально. На величину сопротивления могут влиять температура и окружающие компоненты. Кроме того, измерение сопротивления в реальной цепи может быть очень сложным.

Измерение тока

Измерять ток немного сложнее, чем напряжение или сопротивление. До этого момента мультиметр всегда подключался параллельно. При измерении тока мультиметр надо подключить последовательно. Это значит, что щупы подключаются в разрыв цепи. Ниже мы покажем, что это значит.

Возьмём дополнительный кусок провода. Нам надо физически разорвать цепь, чтобы измерить ток, для этого выполним простые шаги:

• отсоединим один конец провода, который идёт от блока питания к резистору

• подключим в это место конец нового провода. Готово!

Мы разорвали цепь! Теперь подключим щупы мультиметра в цепь последовательно. Теперь ток будет «протекать» через мультиметр и мы сможем измерить его величину. Для большего удобства мы заменили игольчатые щупы на «крокодилы».

Теперь установим ручку мультиметра в правильное положение и измерим ток. Тут всё точно так же, как с напряжением и сопротивлением — надо выбрать правильный диапазон.

Начните с установки ручки в положение «200mА». В простых схемах ток редко превышает 200мА. Убедитесь, что красный щуп подключен в разъём с предохранителем 200 мА (mAVΩ). Если же вы уверены, что ваша цепь будет использовать ток от 200 мА или более — переключите красный щуп в разъём 10А. Перегрузка по току может привести к перегоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть ниже.

После всех действий подадим питание и измерим ток. В собранной нами цепи ток всего 1.8 мА, а среднее значение в течение нескольких секунд — 2.15 мА.

При последовательном подключении мультиметр работает как кусок провода и замыкает цепь. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свою потребляемую мощность. Например, включение светодиода может привести к увеличению тока на 20 мА за долю секунды, а затем к уменьшению, когда он выключится.

На дисплее мультиметра вы видите мгновенные показания тока. Все мультиметры снимают показания в течение времени и выдают среднее значение, поэтому будьте готовы, что показания будут колебаться. Дешевые мультиметры усредняют более грубо и реагируют медленнее, поэтому воспринимайте показания как близкое к истине, но не абсолютное значение.

Как и при других измерениях, при измерении тока порядок подключения щупов не имеет значения. Что произойдет, если мы поменяем датчики? Показания на дисплее просто становится отрицательным:

Напоминание! Когда вы закончили пользоваться мультиметром, возвращайте красный щуп в разъём mAVΩ. Иначе при измерении напряжения вы увидите 0. 000, указывающее на отсутствие тока между «+» и «-«. В течение этой доли секунды вы закоротите ваш мультиметр, и предохранитель на 200 мА перегорит.

Измерение тока может быть сложным в первые пару раз. Не переживайте, если перегорит предохранитель — мы научимся менять его в следующем разделе.

Проверка целостности цепи

Проверка целостности цепи — это проверка сопротивления между двумя точками.

• Если сопротивление очень низкое (менее нескольких Ом), две точки соединены электрически, и мультиметр издаст звуковой сигнал.

• Если сопротивление превышает несколько Ом, то цепь считается разомкнутой, и звуковой сигнал не издается.

В этом режиме можно проверить, что соединение между двумя точками выполнено правильно. Или узнать, что соединение есть там, где его не должно быть. В разговорной речи этот режим чаще всего называют «прозвонкой».

Установите мультиметр в режим «Проверки целостности цепи». На разных мультиметрах он может выглядеть по-разному, но чаще всего это символы звуковой волны и диода.

Теперь замкните щупы между собой. Мультиметр издаст звуковой сигнал (если этот режим поддерживается вашей моделью). Всё отлично, можно приступать к проверке цепи!

Предупреждение! Отключайте питание перед проверкой целостности цепи.

После отключения питания прикоснитесь щупами к двум контактам «-» на макетной плате. Вы услышите сигнал, указывающий на то, что они соединены. Повторите то же самое для двух контактов «+» — мультиметр повторно издаст звуковой сигнал, значит питание подключено к макетной плате верно.

Если мультиметр не издает звуковой сигнал, то вам надо проверить, нет ли разрывов на проводе, макетной или печатной плате.

Замена предохранителя в мультиметре #

Как понять, что сгорел предохранитель?

Частая ошибка новичков — измерение тока через параллельное нагрузке подключение амперметра или измерение слишком большого тока. В обоих случаях это приводит к выходу из строя мультиметра.

Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, если через него проходит ток больше 200 мА (ограничение разъёма mAVΩ). Это произойдет за долю секунды, без каких-либо звуковых или визуальных признаков.

Как понять и что делать, если сгорел предохранитель? Если вы попытаетесь повторно измерить ток со сгоревшим предохранителем, на дисплее будет отображаться 0.00. Всё потому, что сгоревший предохранитель ведёт себя как оборванный провод. Ещё раз запомните: ток измеряется через последовательное подключение мультиметра к цепи!

Как заменить предохранитель в мультиметре?

Чтобы заменить предохранитель, возьмите отвёртку и выкрутите винты с обратной стороны. Цифровой мультиметр довольно легко разбирается: открутите крышку батарейного отсека и отсоедините батарейку.

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Затем открутите два винта, которые были скрыты под крышкой

Слегка приподнимите лицевую часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лицевой панели. Вам нужно будет сдвинуть панель в сторону с небольшим усилием, чтобы освободить эти крючки.

Как только лицевая панель снята можно переходить к осмотру предохранителей.

Аккуратно поднимите предохранитель с одной стороны и он выскочит.

При замене предохранителя вам надо выбрать точно такой же! То есть замените сгоревший предохранитель на 200 мА на новый предохранитель на 200 мА.

Предупреждение! Не устанавливайте предохранитель на 10 А вместо предохранителя на 200 мА. Расположение предохранителей может не совпадать с расположением портов датчиков. Прочтите надписи на корпусе предохранителя, чтобы убедиться, что меняете правильный.

Конструкция мультиметра рассчитана на определённый ток. Поэтому есть реальный риск окончательного выхода устройства из строя, если установить неправильный предохранитель.

Какие ещё функции есть у дорогих мультиметров? #

Отдавайте предпочтение мультиметрам с возможностью проверки целостности цепи. Эта функция вам пригодится очень часто. А вот функции, которые могут быть в более дорогих мультиметрах:

• Автоматический выбор диапазона — мультиметр автоматически изменяет свой внутренний диапазон, чтобы попытаться найти правильное напряжение, сопротивление или ток того, на что вы указываете.

• ЖК-дисплей с подсветкой — удобная, но редко используемая функция. Пригодится, если вы вынуждены работать в темноте.

• Жёсткая ручка переключения режима — качественные мультиметры имеют ручки с чётким переключением между диапазонами.

• Качественные щупы — со временем провода щупов будут ломаться в точке изгиба. Всегда можно заменить старые, вышедшие из строя щупы на новые качественные с тем же разъёмом.

• Автоотключение — полезная функция, которая сохранит батарейку мультиметра.

Ресурсы и дальнейшие шаги #

Теперь, когда вы познакомились с цифровым мультиметром, можете подробнее изучить смежные темы:

• Что такое электричество
• Светодиоды
• Диоды
• Проверка полярности светодиодов и диодов с помощью мультиметра
• Всё про батарейки и аккумуляторы
• Как рассчитать мощность вашего проекта

---

Содержимое этой статьи предоставляется на условиях следующей лицензии: CC Attribution-Noncommercial-Share Alike 4. 0 International. Производные работы должны содержать ссылку на https://fhmakers.ru/wiki, как на первоисточник, непосредственно перед содержимым работы.

Как пользоваться мультиметром

2021-01-25 javalab.org Измерение моделирования электрической цепи



Мультиметр

Мультиметр — это измерительный прибор, который сочетает в себе различные функции измерения, такие как напряжение, ток и сопротивление.
Мультиметры подразделяются на аналоговые и цифровые мультиметры в зависимости от того, как они работают. В прошлом часто использовались аналоговые мультиметры с движущейся стрелкой, указывающей на шкалу, но теперь они используются редко. Большинство используемых в настоящее время мультиметров являются цифровыми.

Клеммы в мультиметре

Клеммы — это места подключения проводов для измерения. Красный цвет провода соответствует полюсу (+), а черный цвет соответствует полюсу (-).

1. COM : Это означает клемму общего заземления. Подсоедините черный провод.
2. 10A: Используется для измерения тока в диапазоне от 0 до 10A. Подсоедините красный провод.
3. В•Ом: Используется для измерения напряжения и сопротивления. Подсоедините красный провод.
4. VΩmA: Вы можете измерять напряжение, сопротивление и ток в миллиамперах (мА). Подсоедините красный провод.

Измерение сопротивления

Сопротивление можно измерить, повернув поворотный переключатель в положение «Ω». Значение сопротивления измеряется путем прикосновения подводящего провода к сопротивлению.

При измерении сопротивления обратите внимание на диапазон. Например, если вы измеряете небольшое значение сопротивления в большом диапазоне, результат измерения будет «0». И наоборот, бесконечность («1» в левом углу) отображается, когда превышен диапазон измерений мультиметра. Поэтому лучше выбирать диапазон чуть больше ожидаемого значения сопротивления. Например, если вы измеряете сопротивление 10 Ом, уместно установить диапазон поворотного переключателя на 200.

Измерение напряжения

Так как напряжение постоянного тока (DCV) и напряжение переменного тока (ACV) имеют разные механизмы измерения, необходимо хорошо повернуть поворотный переключатель.

1. ACV: измерение напряжения переменного тока
2. DCV: измерение напряжения постоянного тока
3. 20 : Измерение напряжения постоянного тока от 0 до 20 В
4. В- : измерение напряжения постоянного тока
5. В~ : Измерение напряжения переменного тока

Измерение постоянного тока

Ток представляет собой физическую величину, отличную от напряжения, и относится к количеству электрического заряда, протекающего по проводу в час. Поэтому для измерения тока необходимо перерезать измеряемый провод. Некоторые устройства измеряют без перерезания провода.

При измерении силы тока следует помнить об одном. Во время текущего измерения сопротивление внутри мультиметра становится почти равным нулю. Это связано с тем, что мультиметр не должен мешать протеканию тока. В это время будьте осторожны, так как измерение напряжения батареи и т.п. может привести к перегрузке по току и повреждению мультиметра. Некоторые высококачественные мультиметры имеют схему защиты.

Измерение hFE транзистора

‘hFE’ транзистора представляет собой отношение тока коллектора (C) к току базы (B). Когда ток базы равен «1», это говорит о том, во сколько раз увеличивается ток коллектора. hFE также известен как «текущий коэффициент усиления». Когда три вывода транзистора вставлены, выводится число от 50 до 200. Выходное значение немного отличается для каждого транзистора.

Проверка непрерывности

Это функция для проверки соединения проводов. Если середина провода не перерезана, раздается звуковой сигнал.

Как пользоваться мультиметром

Мультиметр может показаться пугающим для непосвященных. Но его не так сложно использовать, как кажется — вот несколько простых шагов, которые нужно выполнить в наиболее распространенных ситуациях.

Как измерять напряжение переменного тока (например, 240 В переменного тока, 24 В переменного тока)

1. Выберите параметр напряжения переменного тока и, если мультиметр поддерживает его, диапазон напряжения. Например, если вы измеряете 240 В переменного тока, выберите самый низкий вариант выше 240 в разделе напряжения переменного тока.
2. Убедитесь, что красный щуп подключен к разъему «В/Ом/мА». Черный щуп должен быть подключен к разъему COM.
3. Измерьте напряжение между двумя проводниками, прикоснувшись щупом к каждому из них.

Как измерять напряжение постоянного тока (например, 12 В постоянного тока, 24 В постоянного тока)

1. Выберите параметр напряжения постоянного тока и, если мультиметр поддерживает его, диапазон напряжения. Например, если вы измеряете 24 В постоянного тока, выберите самый низкий вариант выше 24 в разделе напряжения постоянного тока.
2. Убедитесь, что красный щуп подключен к разъему «В/Ом/мА». Черный щуп должен быть подключен к разъему COM.
3. Измерьте напряжение между двумя проводниками, прикоснувшись щупом к каждому из них.

Как измерить силу тока (в амперах)

1. Выберите параметр «10A» или «A» в разделе тока.
2. ВАЖНО: Убедитесь, что красный щуп подключен к розетке «10А». Черный щуп должен быть подключен к разъему COM.
3. Измерьте силу тока, пропустив электричество через мультиметр (последовательно с электрической цепью).

Как измерить силу тока (в миллиамперах или меньше)

1. Выберите параметр тока в мА и, если мультиметр поддерживает его, диапазон тока. Например, если вы ожидаете, что ток будет не более 100 мА, выберите параметр «200» или «200 м» в разделе тока.
2. Убедитесь, что красный щуп подключен к разъему «В/Ом/мА». Черный щуп должен быть подключен к разъему COM.
3. Измерьте силу тока, пропустив электричество через мультиметр (последовательно с электрической цепью).

Как проверить непрерывность (проводимость)

1. Выберите вариант проверки целостности или проверки диодов.
