ELM327 OBD2 для NISSAN X-Trail, Qashqai, Almera, Tiida, Primera
- ELM327 🔻 →
- NISSAN 🔻
- Илья Васильев
- ELM327
- 4 комментариев
- Просмотров: 69872
- Рейтинг: ( 11 Ratings )
Содержание:
- Совместимость Nissan со сканерами ELM327 по году выпуска
- Режимы диагностики и OBD протоколы у автомобилей Nissan
- Пошаговая инструкция и полезные статьи по диагностике NISSAN через ELM327
- Лучшие программы для диагностики NISSAN через ELM327
- Видео по теме диагностики NISSAN через адаптер ELM327
- Рекомендованные статьи по диагностике НИССАН через ELM327
Время прочтения
Время на прочтение: 13 мин.
40 сек.
Сложность материала:
- Для любителей — 3 из 5
Теги:
ELM327 OBD2 Nissan
Для диагностики систем управления часто используется адаптер ELM327. Это популярный сканер, который подходит для большинства автомобилей. Особенность ELM – мультипротокольность. Сканер работает со всеми стандартами обмена информацией, включая последнее поколение CAN-шин. Прибор несложный в использовании, поддерживает COM, USB или беспроводное подключение к компьютеру, смартфону.
Адаптер совместим с Almera, Micra, Murano, Note и другими моделями. Перед подключением прибора стоит уточнить протокол, применяемый в конкретной модели. Коммутация с бортовой электроникой осуществляется через разъем OBD.
На данной странице можно узнать:
1
Подойдет ли адаптер к конкретной модели машины.
2
Какой тип передачи данных поддерживает бортовая электроника.
3
Диагностические режимы ЭБУ.
4
Подключение к сервисному разъему.
Важно:
Разные модели автомобилей работают с определенными типами передачи информации.
Точную информацию по совместимости можно узнать в текущем разделе сайта. Владельцу достаточно выбрать год выпуска. Система определит совместимость и выдаст результат. Таблица подходит для разных марок автомобилей. Информация постоянно дополняются.
Выберите год выпуска NISSANВыберите год выпуска199119921993199419951996199719981999200020012002200320042005200620072008200920102011201220132014201520162017201820192020
ELM работает по принципу ретранслятора. Электронный блок управления формирует информационные пакеты согласно поддерживаемому стандарту. Сканер принимает данные через сигнальную линию связи. Декодирование происходит на уровне ELM327. Адаптер обрабатывает полученную информацию, переводит в приемлемый вид и отправляет на компьютер, планшет.
Каждый блок работает с определенным режимом передачи. Их существует несколько:
- SAE J1850 VPW, PWM;
- ISO 9141-2;
- KWP 2000;
- ISO 15765 CAN.
По мере развития автомобильной электроники, стандарты совершенствовались. Марка Nissan применяет:
- KWP FAST
- ISO 9141
- CAN.
Некоторые варианты с дизельными двигателями (например X-Trail) использовали стандарт KWP SLOW. На физическом уровне схож с ISO 9141, но отличается малой скоростью обмена пакетами.
Режимы диагностики определяются протоколом. Не каждая машина поддерживает полный список сервисных проверок. Наибольшее количество режимов реализовано в протоколе CAN.
Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие марки и их модификации: 350z, 370z, Almera, Almera tino, Altima (L30), Altima (L31), Altima (L32A), Bluebird (U14), Cefiro (J31), Cube II (Z11), Cube III (Z12), Interstar, Juke, Kubistar, Leaf, Livina (L10), Maxima (A34), Micra, Murano, NV200, NV400, Navara, Note, Note II, Pathfinder, Patrol, Pixo, Platina, Primastar, Primera, Pulsar, Qashqai, Rogue, Rogue 2, Sentra (B15), Sentra (B16), Sentra (B17), Terrano II, Tiida, Titan, Versa, X-Trail.
Выберите модель NISSANВыберите авто из спискаNissan 350zNissan 370zNissan AlmeraNissan Almera TinoNissan Altima (L30)Nissan Altima (L31)Nissan Altima (L32A)Nissan Bluebird (U14)Nissan Cefiro (J31)Nissan Cube II (Z11)Nissan Cube III (Z12)Nissan InterstarNissan JukeNissan KubistarNissan LeafNissan Livina (L10)Nissan Maxima (A34)Nissan MicraNissan MuranoNissan NV200Nissan NV400Nissan NavaraNissan NoteNissan Note IINissan PathfinderNissan PatrolNissan PixoNissan PlatinaNissan PrimastarNissan PrimeraNissan PulsarNissan QashqaiNissan RogueNissan Rogue 2Nissan Sentra (B15)Nissan Sentra (B16)Nissan Sentra (B17)Nissan Terrano IINissan TiidaNissan TitanNissan VersaNissan X-Trail
Примечание:
(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа
(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)
(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)
- Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы.
Ни один из автомобилей, описанных ниже, не поддерживает режим 8. - Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
- Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.
Ни один из автомобилей, описанных ниже, не поддерживает режим 8.1 шаг
Определить, где находится OBD2 разъем
Если Вы не смогли найти разъем, попробуйте воспользоваться нашим онлайн-сервисом.
1 шаг
2 шаг
Определить, какой протокол используется в вашем авто
Протокол можно узнать, исходя из ECU и документации на него. Так же большая часть автомобилей NISSAN имеется в нашей базе, которая представлена выше. Просто выберите модель вашего авто и посмотрите какой протокол используется для передачи данных.
3 шаг
Определить какой версии ELM327 автосканер подойдет для автомобиля
От версии ELM327 зависит, порддерживает ли адаптер ваш протокол передачи данных. Воспользуйтесь приложением для определения версии — ELM327 Identifier.
Подробнее о версиях сканера читайте в статье: «Отличия версий ELM327»
Так же стоит учитывать тип соединения (Wi-Fi, Bluetooth, USB) и ваше устройство для утсановки диагностического софта (Ноутбук, Смартфон iOS или Android). Для iOS подойдёт только Wi-Fi адаптер.
3 шаг
4 шаг
Скачать диагностическую программу для сканера
Для диагностического адаптера ELM327 необходим софт, который устанавливается на ноутбук или смартфон/планшет.
Для подбора программы для адаптера перейдите в раздел: «Программы» или ознакомьтесь с таблицей ниже.
5 шаг
Воспользоваться инструкцией по подключению ELM327 адаптера и провести диагностику
Подробные инструкции читайте в статьях:
- Инструкция на ELM327 Wi-Fi
- Инструкция на ELM327 Bluetooth
5 шаг
6 шаг
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «Коды ошибок»
7 шаг
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
7 шаг
8 шаг
Проверить ошибки повторно
После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.
Название | Платформа | Скачать |
OBD Auto Doctor | Android iOS | Скачать OBD Auto Doctor для Android Скачать OBD Auto Doctor для iOS |
|---|---|---|
Torque Pro (расширение Nissan) | Android | Скачать Torque Pro для Android Скачать расширение Nissan для Torque Pro |
EconTool for Nissan | Android | Скачать EconTool для Android |
CVTz 50 (вариаторы) | Android | Скачать CVTz 50 для Android |
OpenDiag Mobile 2.17.2 | Android | Скачать OpenDiag для Android |
inCarDoctor | Android iOS | Скачать inCarDocto для Android Скачать inCarDocto для iOS |
youtube.com/embed/44y09F9yc-g» webkitallowfullscreen=»» mozallowfullscreen=»» allowfullscreen=»»> Scan Tool Pro — бюджетный мультисканер для NISSAN
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Nissan: X Trail, Qashqai, Almera, Sunny, Primera, Tiida, Leaf, Murano и других моделей.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.
Удачной диагностики!
Узнать подробнее
Загорелся Check Engine на NISSAN? Прочитай статью, чтобы решить проблему
Читать статью «Как погасить Check Engine на NISSAN»
Какие бывают адаптеры ELM327
Читать статью «Каких версий бывают адаптеры ELM327 и какую выбрать»
Самостоятельная диагностика автомобилей NISSAN через ноутбук
Читать статью «Самостоятельная диагностика автомобилей NISSAN через ноутбук»
Обзор и инструкция на сканер ELM327 Wi-Fi
Читать статью «Обзор и инструкция на сканер ELM327 Wi-Fi»
Лучшие автосканеры для диагностики авто любой марки
Читать статью «Лучшие автосканеры для диагностики авто любой марки»
Обзор и инструкция на сканер ELM327 Bluetooth
Читать статью «Обзор и инструкция на сканер ELM327 Bluetooth»
Делали вы компьютерную диагностику самостоятельно?
Нет, отдам машину в сервис
Нет, но изучаю вопрос, буду делать
Да, уже делал
Илья Васильев
Автор сайта / Диагност
Автор всех статей на сайте.
7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.
Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.
Контакты для связи:
Почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Бортожурнал на DRIVE2.RU: Перейти
Канал на Яндекс.Дзен: Перейти
Группа ВКонтакте: Перейти
Задать вопрос
Добавить страницу в закладки
Другие статьи на эту тему
Задать вопрос автору
Bluetooth автосканер для Android
Сегодня в этой статье наш разговор пойдет про Bluetooth автосканер для Android,работающий на чипе ELM327. Расскажем про положительные его стороны, функционал и приложения, с которыми он может работать.
Возможности
Все современные новые автомобили имеют систему самодиагностики, которая сообщает водителю о состоянии транспортного средства и о том, что какой-то блок начал работать неправильно.
Согласитесь, это очень удобно, не нужно отдавать немалые деньги за проведение диагностики мастером на СТО.
Если ваш автомобиль не оснащен данным полезным функционалом, это легко исправить, приобретя Bluetooth автодиагностический инструмент для Android, работающий на чипе ELM327.
Имея такое устройство, можно подключить почти любой новый автомобиль к планшету или телефону и сделать диагностику в «полевых условиях». Также вы сможете использовать ваш планшет/смартфон в качестве портативного бортового компьютера, получая с него информацию о расходе топлива, нагрузке двигателя, мощности, скорости, состоянии топливной системы.
Выбор программы
Далее расскажем про несколько хороших приложений, через которые проводится диагностика автомобиля по Bluetooth для Android.

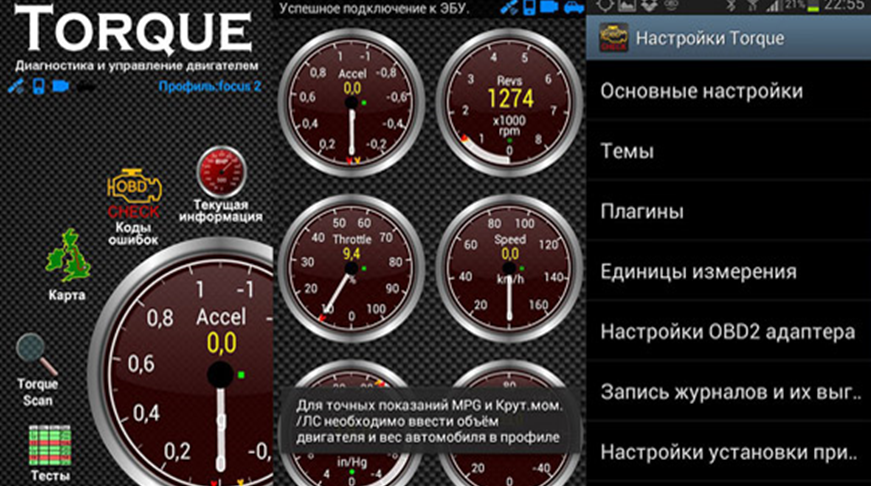

Torque
Это наиболее функциональное приложение. Его функционал может полностью заменить бортовой компьютер.
Функционал приложения:
- Сохранение маршрутов ваших поездок с показанием датчиков и расхода.
- Проведение тестов исполнительных устройств.
- Считывание и стирание ошибок из ЭБУ автомобиля.
Приложение имеет русский интерфейс, который легко осваивается даже человеком, далёким от техники.
Ссылка на программу
DahsCommad
Менее популярная, но все же достаточно хорошая программа. Ее функционал немного меньше, чем у предыдущей, и нет русского языка, но все же основные функции она успешно выполняет:
- Отображение показаний всех параметров датчиков.
- Произведение диагностики и удаления ошибок из ЭБУ.
Ссылка на программу
OBD Авто Доктор
Достаточно новая, но развивающаяся программа, которая имеет русский интерфейс и достаточно богатый функционал:
- Определение ошибок и их расшифровка.
- Стирание данных из ЭБУ (выключить индикатор MIL).
- Мониторинг параметров машины в реальном времени.
- Обороты мотора.
- Расход топлива (долгосрочный).
- Положение дроссельной заслонки.
- Состояние топливной системы.
- Температура охлаждающей жидкости.
- Нагрузка мотора.
- Температура всасываемого воздуха.
- Опережение зажигания.
- Абсолютное давление воздуха.
- Скорости движение машины.
- Массовый расход воздуха.
- Давление топлива.
- Коррекция режима работы двигателя.
Этот функционал может быть дополнен или урезан в зависимости от марки машины.
Ссылка на программу
EconTool ELM327 for Nissan
Данное приложение предназначено для марки Nissan, модели которой работают по старом протоколу Consult и не поддерживают OBD 2 стандарт.
Программа имеет русский интерфейс со следующими функциями:
- Время обновления параметров.
- Напряжение сети.
- Обороты мотора.
- Разные режимы слежения за расходом топлива.
- Расход воздуха.
- Температура жидкости охлаждения.
- Время впрыска.
- Опережение зажигания.
- Коррекция топлива.
- Положение ДПДЗ, КХХ.
- Напряжение ДМРВ, ДПДЗ и др.
Также с помощью приложения можно замерять расход топлива.
Ссылка на программу
OpenDiag
Придётся очень кстати владельцам отечественных автомобилей. Продукт имеет поддержку основных блоков ВАЗ, это дает делать полноценную диагностику машины прямо через смартфон (версия прошивки у адаптера должна быть 1.5).
Ссылка на программу
ELMScan Toyota
Данный софт придётся по душе владельцам Toyota и Lexus. Он поможет провести диагностику марок японского, американского, европейского рынков прямо с вашего мобильного девайса (прошивка адаптера нужна версии 1.5).
Ссылка на программу
ХобДрайв
Данный софт имеет внушающий функционал с интерфейсом на русском языке, но полностью оценить это все вы сможете только в платной версии приложения.
А в бесплатной есть много ограничений. Из достоинств стоит отметить поддержку российских машин.
Ссылка на программу
Итак, любая из данных программ поможет провести полноценную диагностику. Какую выбрать, решать вам самим: попробуйте использовать несколько разных, а потом остановитесь на той, которая оказалась удобнее.
