Как использовать AUX кабель? — Поиск Авто

Многие производители автомобильных магнитол нередко помещают на своей продукции вход, который имеет маркировку «AUX». Нередко такой вход можно увидеть и на современных телевизорах, музыкальных центрах, а также многих других проигрывающих устройствах. Для чего он предназначен и «с чем его едят»?

Но обо всем по порядку. Современный мир невозможно себе представить без смартфонов, mp3 плееров и подобных аудио устройств, благодаря которым имеется возможность слушать музыку. Кроме того, надо учесть тот факт, что среди владельцев автомобилей также немало любителей послушать за рулем своего «железного друга» качественную хорошую музыку.

Какие носители сейчас актуальны? Диски? Вряд ли. Это так же нелепо, как предлагать современному человеку в качестве носителя дискету. Чаще всего под рукой оказывается смартфон, который сейчас есть у каждого встречного. Благо, сейчас это коммуникационное устройство выполняет огромное число функций, в том числе и с легкостью может заменить mp3 плеер.

Именно в такой ситуации возникает вопрос, как подключить прослушивающее устройство к магнитоле в машине. Тут на выручку и приходит AUX кабель, который позволяет присоединить плеер либо же смартфон к автомобильной гарнитуре. В такой ситуации магнитола используется в качестве усилителя.

По сути, такой AUX – это кабель, с каждой стороны которого припаяно по одному штекеру mini jack диаметром 3,5 мм. При большом желании даже начинающий радиолюбитель сможет без особого труда смастерить себе подобное полезное приспособление. Но если такого желания нет, можно обратиться к просторам Всемирной паутины Интернет. Узнать о таком кабеле подробнее можно, пройдя по ссылке.

Наличие AUX выхода в проигрывателе автомобиля предполагает уже несколько положительных сторон:

• любимая музыка – всегда с вами, куда бы вы ни отправились на своем автомобиле;
• нет надобности тратиться на CD диски;
• если понадобиться, плеер с легкостью заменит flash-носитель.

Неплохим вариантом для тех, кто не любит провода в салоне машины, станет AUX-bluetooth адаптор. С помощью подобного приспособления можно легко осуществить беспроводную передачу звукового потока. Среди минусов такого устройства:



• необходимость периодической подзарядки;
• самостоятельно смастерить вряд ли получится – такую вещь нужно покупать.



AUX кабель – это полезное приспособление, которое позволит не выходя из машины слушать любимую музыку.

Похожие новости

Комментировать

Bluetooth — AUX адаптер в машину

Это скорее даже не полноценный обзор, а желание поделиться впечатлениями от хорошей покупки. Товар приобретён без скидок и акций, на свои кровные.

Для тех, кто под кат не ходит — устройство работает и работает отлично. Рекомендую.

Всем привет.

С момента покупки машины у приятеля, который завёл трактор, я пользуюсь магнитолой, доставшейся по наследству.
Обычный магнитофон JVC умеет в USB, aux, радио и диски. В целом, он меня всем устраивал бы, если бы не совершенно тупая логика работы с флешками. Половину папок видит, половину нет. В одной треки по порядку, в другой вперемешку, вразнобой, через один. Теги не всегда показывает.

Плюс к тому, постоянно обновлять медиатеку на флешке лениво, носитель забывается в машине, качать контент, опять же, лень, ну и в век безлимитного мобильного интернета просто смешно.

Мой выбор пал на музыкальный сервис Spotify, клиент которого установлен на телефоне. Там же пара любимых интернет радиостанций вроде Ultra, которую прогнали из FM диапазона. До поры до времени я пользовался AUX, что доставляло определённые неудобства — два кабеля к телефону (Зарядка и аудио), постоянно подключить отключить, шнурок болтается, тут торчит там висит ааааааа!!!

А-а-а-а-а-а-а!!!!

Всё изменилось в худшую сторону, когда я приобрёл новый телефон. Повертел его в руках и понял, что подключать кабель-то и некуда. Выход 3,5 отсутствует от слова совсем. Конечно, в комплекте есть переходник, но тут надо выбирать — либо слушать музыку (а нави и спотифай кушают не только траффик, но и батарею, причём с аппетитом чиновника, избранного в думу) либо иметь заряженную трубку. Ну и подключать переходник через переходник и еще переходник крайне неудобно, раздражает, мешается и бесит.

Увидел у друга предмет сегодняшнего хваста. Прошу любить и жаловать, U2

Прошу прощения, не та картинка.

U2

В комплекте сам шнурок, инструкция и коробка. И всё. Жёлтый конверт ещё, да талон электронной очереди с почты.

Сделано очень аккуратно. Анодированный алюминий в качестве корпуса с двух концов. Провод мяконький, гнётся легко.
Бывает в чёрном и красном цвете, я взял красный, потому что ну все же знают, что красный быстрее, мощнее, спортивней и вообще лучше.

U2 caк link это устройство, которое представляет собой кабель длиной 45см. С одной стороны у него обычный USB разъем, с другой аудиоджек 3,5мм, как на любых наушниках. Вообще, на первый взгляд может показаться, что это просто шнур для зарядки безымянного китайского изделия, но всё не так просто.

В разъем USB встроены Bluetooth приемник, микрофон и какая-то ещё требуха, которая делает волшебство.

Идея в том, чтобы подключить аудиоджек карлинка к AUX входу в машине, а второй конец — к любому USB, будь то штатный разъем, в магнитоле, или в прикуриватель через АЗУ.

У меня магнитола умеет подавать на свой USB разъем питание всегда, когда включена, так что ничего мудрить я не стал.

Теперь про впечатления. Ребята, как нам повезло с мэром Москвы!
мне нравится эта штука! Подключил к магнитоле. В настройках телефона включил BT. Нашел устройство U2. Сопряжение заняло 2-3 секунды. Всё.
По умолчанию карлинк воспроизводит и музыку, и передает на динамики авто аудиовызовы, при этом используется его встроенный микрофон. Скажу честно — я его (микрофон) не тестировал. Ни разу. Просто потому что я не люблю говорить по телефону за рулём, и вообще не люблю. Так что можно отключить «аудиовызовы» как сделал я и оставить только воспроизведение музыки.

Очень порадовало то, что сопряжение выполняется один раз. В дальнейшем надо просто включить магнитофон — через секунду другую включается карлинк и дает в динамики сигнал «бип», телефон, мол, найден. Никаких плясок с повторным подключением, всё работает чётко и сразу.

Что касается звука: Единственное, к чему могу придраться — уровень входящего сигнала маловат. Просто нужно чenm больше обычного прибавить громкость магнитолы. Никакого шума, треска, помех и прочего нет.

Особенно меня порадовало то, что кроме музыки, с телефона стали наконец слышны уведомления навигатора и программы стрелка -превышение, камера, авария впереди, дорожные работы и прочее.

Насчёт дистанции: у друга, который советовал эту штуку, начинает заикаться, когда отходишь на метр-два от машины с телефоном.

Я отходил на 4-5 шагов и музыка не заикалась. производитель обещает прямую видимость ДО 10м, Однако, стоит учитывать расположение (в подлокотнике, в бардачке, в бороде) и прочие условия, вроде фазы луны, модели и марки авто, местности и прочего.

Попробую поругать новую приблуду.
— Нет кнопок переключения треков, а хотелось бы.
— длина провода 45см. Мне вот велика, а кому-то надо тянуть дальше.

Из плюсов:
— Всё остальное. Я реально доволен, за эту цену решение уровня «настроил и забыл»
— Функция HandsFree
— Звук не хуже дисков и радио
— Нет возни с сопряжением

На этом я, пожалуй, закруглюсь.

Тут инструкция для интересующихся

А тут котик Май делает обзор на другую посылку, специально для него.

UPD: Я ни в коем случае не призываю вас приобретать Именно Это Устройство или какое-то другое. Я купил, попробовал и поделился с вами опытом. Кто-то возьмёт за $5? кто-то за 7, кто-то это. Не вижу повода для ругани в комментариях.

где находится и как выглядит

Во многих аудиоустройствах, включая магнитолу, музыкальный центр, есть линейный вход или еще его называют AUX разъемом. Его же можно видеть в автомобилях. Правда, не все понимают для чего он нужен. Тогда, разберемся.

Содержание статьи

Что такое аукс

AUX (переводится как «дополнительный») – разъем в колонке, который позволяет вывести аудиосигнал с портативного устройства на динамики. Данный порт может принимать сигналы с различной амплитудой, начиная от 0,5 и заканчивая 1,8 В. Такой же сигнал могут поддерживать девайсы, которые воспроизводят звук:

• магнитолы
• музыкальные центры
• проигрыватели
• телевизоры.

Получается, пользуясь портом можно присоединится к телевизору, аудиосистеме. При необходимости можно вывести сигнал на наушники.

Аукс в машине является входом, который подключает портативные устройства к магнитоле автомобиля.

Применяя линейный порт можно присоединить разные носители к ноутбуку, планшету, смартфону, проигрывателю, айпаду… Пользоваться портом легко. К примеру, если хочется послушать музыку со смартфона, то стоит лишь подключить аппаратуру к аукс — входу. Распоряжаться присоединением позволяет меню, а для аналоговых устройств имеется переключатель.

СПРАВКА! Желательно, еще до проигрывания трека снизить звук на непосредственно переносном устройстве.

С входом Aux возможно слушать любимые треки, аудиокниги, радио, записи диктофона. Причем, значительно громче!

Как выглядит и где находится

Внешне соединительный штекер или «джек» смотрится как обычный металлический стержень, который вставлен в резиновое либо пластмассовое основание (схож с штекером наушников). Вход делят на моно и стере. Различаются они только числом полосок. У стерео-входа видны 2 полоски или 2 раздельных контакта, которые передают звук на наушники.

В

 машине вход аукс кажется встроенным круглым отверстием в магнитоле или рядом с прикуривателем. Отверстие окаймлено окантовка их металла. В дорогостоящих иномарках вход аукс закрыт крышкой.

Для некоторых остается проблема подключения флешки к автомагнитоле без usb через aux, ведь много ноутбуков планшетов оснащены лишь выходом usb. Чтобы справится с этой проблемой нужен преобразователь. Им будет использован МР3 плеер. В него присоединяется флешка через USB разъем, а выходом является гнездо aux .

Важно! Не слишком увлекайтесь поиском музыки и подключением во время движения.

Наслаждайтесь прослушиванием!

Подпишитесь на наши Социальные сети

Выход аух в автомагнитоле для чего он. Как подключить к магнитоле AUX-выход. Необходимые материалы и инструменты

AUX или линейный вход — это разъем, через который к автомобилю можно подключить внешний источник звука. Такую аббревиатуру можно обнаружить на автомагнитоле или непосредственно на приборной панели транспортного средства. Данное приспособление позволяет быстро подсоединить к акустической системе автомобиля МР-3 плеер, телефон, ноутбук или любое другое портативное устройство. При подключении аудио файлы с них будут напрямую транслироваться на встроенные динамики автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Почему это удобно?

• Существенно расширяются технические функции обычных магнитол.
• Можно слушать не только избранную музыку, но и трансляции с виртуальных радиостанций.
• Возможно дополнительное подключение абсолютно любых внешних устройств.
• Не требуются финансовые вложения для обновления встроенных автомобильных аудио систем.
• Трансляция звука через подключенный к AUX входу телефон будет ничуть не хуже чем качество воспроизведённой музыки с флеш носителя или диска.

Как воспользоваться входом AUX?

Для подключение к этому виду линейного входа необходимо иметь специальный переходник. Один из его концов должен заканчиваться удлинённым штекером.

Вторая сторона переходника должна соответствовать разъёму телефона, смартфона, планшета или ноутбука. Этот небольшой провод позволит подключить портативное устройство к автомобилю для беспрепятственной передачи любых аудиофайлов файлов.

Приобрести переходник можно как дополнительный аксессуар в магазине с автомобильной техникой или электронникой. Также он часто идёт в заводской комплектации некоторых устройств.

AUX вход своими руками

Если ваша машина и встроенная в ней магнитола не имеют AUX разъёма, то при желании его можно установить самостоятельно. При отсутствии технических навыков следует заказать услугу у специалиста на СТО.

Для монтажа гнезда AUX потребуются три небольших провода длинной сорок, пятьдесят сантиметров с малым сечением. Их нужно будет припаять к каналам стерео-выхода из проигрывателя на основное устройство. После этого провода выводятся наружу и на них крепится гнездо для аудио разъёма с тремя контактами. Сам AUX разъем фиксируется в удобном для использования месте на приборной панели или непосредственно на магнитоле.

Многие звуковоспроизводящие устройства (например, магнитолы, музыкальные центры, CD/MP3-проигрыватели, телевизоры) имеют разъем, предназначенный для подачи внешних сигналов — вход AUX. В этой статье мы рассмотрим практическое использование данного гнезда.

Линейный вход AUX

Амплитуда сигнала, подаваемого на линейный вход, изменяется в диапазоне от 0,5 до 1 В. Такой уровень сигнала выдают любые музыкальные воспроизводящие устройства, которые имеют разъем Его обычно помечают как AUX OUT. Такой же уровень сигнала подается и на наушники. Поэтому выход головных телефонов можно подключать на вход AUX.

Подключение линейного входа

Область применения упомянутого разъема довольно широка. Так, например, если вы хотите прослушать музыку с MP3-плеера или смартфона (планшета) через мощные колонки, а не через наушники, то можно подключить ваше устройство на вход AUXмузыкального центра или другого подобного аппарата. Для подключения понадобится шнур-переходник. С одной стороны кабеля должен быть разъем типа «джейк» 3,5мм (штекер для наушников), а с другой стороны — пара разъемов типа «тюльпан». Сам шнур должен быть четырехжильным акустическим с внешней медной оплеткой. Такой кабель можно купить в магазине или сделать своим руками. Разъем «джейк» можно срезать от нерабочих наушников или купить в радиомагазине. Приобретая разъемы, вы можете выбрать их форму и исполнение — от самого дешевого (пластмассового) до самого дорогого (металлического позолоченного). Когда вы нашли все штекеры и провод, можно приступать к сборке. Зачищаем изоляцию на концах провода и припаиваем к ним разъемы. У «джейка» центральные контакты — сигнальные, а внешний — общий провод. У «тюльпана» все обстоит точно так же. Некоторые устройства имеют выход на наушники под стандарт «миниджейк», в таком случае необходимо припаять соответствующий разъем. Распайка при этом остается прежней. После этого обязательно проверьте кабель мультиметром в режиме «прозвонки», чтобы исключить неправильное соединение.

Установка AUX-входа

Итак шнур готов, можно подключать наш плеер к музыкальному центру. Подсоединяем кабель на AUX и включаем на воспроизводимом аппарате режим AUX IN. У цифровых приборов это делается через меню, а у аналоговых — с помощью переключателя. Следует помнить, что перед тем как включить воспроизведение на плеере, необходимо уменьшить уровень громкости на музыкальном центре либо другом воспроизводимом устройстве. Это делается для того чтобы прибор не «орал» на полную катушку, если на выходном канале подан мощный сигнал.

Заключение

По такому принципу можно подключать различные устройства (ноутбуки, нетбуки, iPod, планшеты и прочее) к приборам, которые содержат частоты — музыкальные центры, телевизоры, домашние кинотеатры, кассетные магнитолы и т. д. Хорошая связка получается при соединении CD/MP3-проигрывателей и кассетных магнитол. Последние в эпоху цифровой музыки используются крайне редко, хотя и имеют порой гораздо лучшие характеристики. Так что подобная связка дает новую жизнь аналоговой технике.

На чтение 9 мин. Просмотров 10k.

Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели. Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

Некоторые водители не знают, что означает вход в магнитоле с надписью AUX. В этом случае можно перепутать 2 одинаковых разъема. Ниже от выхода с приставкой «IN», есть штекер с надписью «OUT».

AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

• средняя крестовая отвёртка;
• изолирующая лента;
• специальные ключи, что бы достать магнитолу;
• USB кабель от компьютерного контроллера;
• перемычка от компьютерного жёсткого диска;
• небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

• изолированные провода сечением 0.5 см и длиной 40 — 50 см;
• штекер 3.5 мм;
• термоусадочные трубки;
• паяльник;
• средняя крестовая отвёртка;

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

• провода, экранированные 40 см, сечением 0.5 см;
• термоусадочные трубки;
• штекер 3.5 мм;
• средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

2012-05-31 в 22:34

Как то в гараже нашел такой магнитофон XING BAO TD-3001 (B), и подумал почему бы его каким нибудь другим образом использовать по назначению. Тем более хотелось на даче и музыки послушать пока ведется строительство. Но смущало одно — отсутствие линейного входа. В предыдущих статьях описывалось как сделать такой апгрейд, но каждый случай требует своего подхода.
Перейдем к делу. Первым что я сделал так это естественно его разобрал, и изучил механику касcетоприемника (ведь кассеты нам не нужны а радио ещё пригодится). После разглядывания понял, чтобы включилась система кассетоприемника требуется замкнуть два провода, я их сразу же и спаял. Это дает понять мозгам магнитофона что типа работает кассета.
Вот так я это осуществил, красный и желтый провод спаял, а белый болтается, пришлось временно его от антенны оторвать.

Следующим шагом стала распайка провод от кассетной головки, на неё подал сигнал и как обычно расстроился, потому что звук был совсем уж не такой как хотелось.
Поискав по плате какие-нибудь микросхемы, нашел одну очень интересную с названием BA3308. На сколько я понял, её задача усилить сигнал от головки и подать на усилитель TEA2025b а также служит для переключения режимов радио\кассета. Найдя даташит на микросхему BA3308 понял что нужно подавать сигнал на 3 и 7 контакт. Припаяв временно для эксперимента провода понял что я оказался прав, и вышло это так:

В плане использовать магнитофон с mp3 плеером Transcend T.sonic 520 так как он без надобности лежал.

В этом магнитофоне имеются вход для микрофона и выход на наушники. Так как караоке мы не увлекаемся и для сохранения внешнего вида я решил использовать в качестве разъема линейного входа, разъем для микрофона. Вышло это так:

После окончательного теста на работоспособность все собрал и закрутил все болтики. Никто и не догадается что этот магнитофон не простой.
Для читателей этой статьи я записал ролик который показывает как все работает и что все функции как смена режима кассета\радио, регулировка громкости сохранились.

Не пропустите обновления! Подписывайтесь на нашу группу

Bluetooth AUX адаптер: функции, преимущества и недостатки

Автор admin На чтение 3 мин. Просмотров 318 Опубликовано 25.08.2017 Обновлено 25.08.2017

На все автомобили не зависимо от марки, модели, стоимости и комплектации устанавливается штатная аудиосистема. Однако штатная магнитола очень часто имеет ограниченные функции, особенно в бюджетных автомобилях. Магнитола позволяет прослушивать радио и воспроизводит музыку с компакт дисков, на таких магнитолах практически всегда отсутствует USB вход, а уже о хендс-фри остается только мечтать. Заменить такую магнитолу не является возможным, т.к. через нее ведется управление бортовым компьютером. Это доставляет массу неудобств, но не стоит отчаиваться, ведь есть возможность расширить функционал автомагнитолы. Для этого достаточно просто подключить к ней bluetooth aux адаптер.

Для чего предназначен aux адаптер

Aux bluetooth адаптер в машину позволяет расширить функции стандартной автомагнитолы путем добавления новых возможностей:

• Воспроизведение музыки с мобильного телефона или планшета через аудиосистему автомобиля.
• Принимать входящие и совершать исходящие звонки при помощи функции «свободные руки». Качество звонков зависит от модели адаптера и, соответственно, чем дороже устройство, тем более качественный микрофон на нем установлен. Так же могут возникать помехи и эффект «эха» во время разговора.
• Возможность воспроизведения музыки непосредственно с USB флеш карты.

Подключается aux блютуз адаптер очень просто: достаточно вставить провод-переходник в аудио разъем магнитолы, а питание осуществляется от прикуривателя машины. В некоторых моделях адаптеров питание может быть и через USB, но при этом совершенно не обязательно чтобы это был USB вход автомагнитолы. Подключение мобильного телефона или планшета делается через блютуз. Необходимо включить эту опцию, найти адаптер телефоном и разрешить автоматическое подключение. При первом включении адаптера обычно потребуется нажать кнопку синхронизации, чтоб у телефона была возможность его обнаружить.

Преимущества и недостатки bluethooth адаптеров

Бесспорным преимуществом использования таких устройств является добавление или расширение функций автомобильной магнитоле. Адаптеры имеют компактный размер и стильный дизайн. Можно подобрать в любом форм-факторе и любой расцветки.

А главные недостатки, это постоянно будет мешать и болтаться провод, который соединяет адаптер с магнитофоном, также если в автомобиле только один прикуриватель, то он будет постоянно занят и нужно будет приобретать дополнительные устройства расширения. Так же приобретая недорогое устройство добиться качественного звука при воспроизведении файлов будет очень сложно. В устройствах более дорогого сегмента такие недостатки уже будут устранены.

Например, Bluetooth aux адаптер Logitech 980-000912 представляет собой замечательное сочетание цены и качества. Более того, этот адаптер можно использовать не только в автомобиле, но и для подключения любого морально устаревшего медиацентра через RCA разъем или обыкновенной компьютерной колонки через AUX. В нем также предусмотрено питание от бытовой сети напряжения.

Usb bluetooth aux адаптер будет отличным подарком для автолюбителя, который не представляете своей жизни без музыки. Если использовать дополнительный переходник, то в качестве подобного адаптера можно использовать обыкновенные bluetooth наушники. Выбор адаптера дело вкуса и предпочтений каждого. Можно подобрать себе и совершенно дешевую модель и модель подороже. Все адаптеры воспроизводят стерео, но вот качество звука сильно зависит от стоимости адаптера.

Aux через прикуриватель в машину – АвтоТоп

Как сделать самому AUX-выход для автомагнитолы и подключить к нему кабель?

Современные аудиосистемы представляют собой многофункциональные устройства, использующиеся не только для проигрывания треков, но и воспроизведения видео и многих других функций. Магнитолы позволяют воспроизводить данные с разных носителей — CD-дисков, USB-накопителей, а также мобильных девайсов. Из этого материала вы узнаете, что такое AUX-выход, как подключается AUX-кабель для автомагнитолы и как изготовить такой разъем своими руками.

Что представляет собой AUX-выход на магнитоле?

Что такое AUX в аудиосистеме, есть ли смысл сделать такой разъем своими руками и как подключить его правильно к магнитоле? Назначение данного входа заключается в подсоединении источника сигнала, к примеру, мобильного девайса либо МП3-плеера с применением соответствующего провода. При подключении любого из вышеперечисленных девайсов к аудиосистеме последняя будет эксплуатироваться в качестве усилителя.

На данный разъем будет подаваться сигнал с амплитудой в диапазоне от 0.5 до 1 В, такой импульс могут подавать любые девайсы для воспроизведения треков. В последнее время среди наших соотечественников набирают популярность тюнеры или трансмиттеры которые подключаются через прикуриватель. В отзывах в Сети наши соотечественники отмечают, что такой девайс может стать неплохой альтернативой AUX-выходу. Но мы спешим вас разочаровать — разница между такими девайсами в плане качества воспроизведения треков существенная, так что трансмиттер — это плохой вариант, если вы хотите добиться качественного звучания (автор видео — канал SoftMan).

Руководство по самостоятельной установке

Основные материалы и компоненты, которые понадобятся для установки и подключения девайса:

1. Штекер с проводом. Купить эти элементы можно в любом магазине с радиоэлектроникой.
2. Паяльник с оловом и канифолью.
3. Мультиметр для прозвонки электроцепи.

Фотогалерея «Все, что потребуется»

Этапы

Итак, как сделать AUX-вход в штатную магнитолу для автомобиля:

1. Сначала нужно отключить зажигание и вытащить из аудиосистемы все носители — диски или флешки. Сделав это, штатная аудиосистема вытаскивается из посадочного места, в зависимости от конструктивных особенностей авто, процедура демонтажа может отличаться. В некоторых машинах для демонтажа магнитолы нужно снять часть центральной консоли.
2. Когда головное устройство будет снято, нужно будет открутить несколько болтов, которые находятся на панели вентиляции. Часть данной панели затем надо приподнять, это позволит избавиться от вероятных помех в дальнейшем. В зависимости от авто, этой панели может не быть.
3. После этого нужно будет разобрать корпус аудиосистемы, для этого выкрутите все болты, которые его фиксируют. После выполнения этих действий нужно будет все провода, подготовленные ранее вместе с разъемом, подключить к РСА-выходу на устройстве, в частности, речь идет о «тюльпане».
4. Для правильной пайки проводов следует соблюдать порядок выполнения работ. Общий провод нужно будет подпаять к стальному основанию штекера. В качестве каналов вы будете использовать проводники, они припаиваются к средним контактов.

Видео «Наглядная инструкция по изготовлению и подключению»

Подробнее о том, как выполнить процедуру изготовления и подключения в домашних условиях, вы можете узнать из ролика ниже (автор видео — канал SABOTAGnick116).

как подружить смартфон и автомагнитолу

Современные тенденции поощряют развитие беспроводных способов подключения какой бы то ни было техники. Новые гаджеты выходят с минимальным количеством разъёмов, даже зарядка стала уже беспроводной. На этой волне хочется максимально избавиться от лишних проводов и шнуров. Но что делать, если вашему автомобилю уже несколько лет, вы хотите прослушивать музыку без болтающихся возле коробки передач шнуров к телефону, а магнитола не поддерживает беспроводное подключение аудиоустройств? На помощь может прийти Bluetooth AUX-переходник. В статье мы рассмотрим их различные варианты и способы подключения.

Что представляет собой переходник?

Данный гаджет достаточно нехитрый. Он работает по тому же принципу, что и беспроводные гарнитуры для смартфонов. Разница заключается лишь в том, что вместо наушников на его выходе находится штекер для подключения в штатный разъем магнитолы, предназначенный для подачи линейного аудиосигнала. Bluetooth AUX-адаптер позволит избавиться от кабеля, болтающегося под руками, а иногда и ногами, сохранит аудиоразъем вашего смартфона и при должном качестве никоим образом не скажется на ширине частотного диапазона и приятности звучания.

Как выбрать подходящее устройство

В первую очередь стоит проверить, предусмотрен ли на вашей магнитоле разъем для подачи линейного сигнала. Если его нет, не отчаивайтесь. Один из вариантов решения этой проблемы будет рассмотрен чуточку позже.

Следует определиться, какого качества звучания вы хотели бы добиться. Если вы меломан, то стоит приглядеться к фирменным USB Bluetooth Aux устройствам, например от Sony, поскольку они обладают более качественным аудиотрактом. Если же вам важнее наличие музыки как таковой, но сочностью звучания можно пренебречь, или же акустика просто не способна выдавать качественный звук, и разница вследствие этого будет не сильно заметна, то есть смысл сэкономить и взять недорогой переходник одного из китайских брендов. Цена его получится на порядок ниже, но стоит подумать о возможных проблемах с качеством приема сигнала.

Есть ли смысл брать переходник с внутренним аккумулятором

Зачастую переходники Bluetooth AUX в машину сразу же подключаются к сети через розетку прикуривателя. Но нужен ли в таком случае внутренний аккумулятор? Он может пригодиться в двух случаях.

Первый – это отключение питания на розетке при старте двигателя. На некоторых автомобилях предусмотрено автоматическое отключение всех вторичных систем с целью максимального перенаправления всей мощности аккумулятора на стартер. Кроме того, подобные отключения представляют собой защиту от нестабильного напряжения в момент запуска двигателя, что не дает подключенным устройствам выйти из строя. Но в это же время подключение со смартфоном будет прерываться, и на его восстановление потребуется около минуты. Если вас это не устраивает, лучше взять переходник с аккумулятором, пусть даже и небольшим.

Второй случай, в котором может использоваться аккумулятор – никто не мешает вам использовать аудио-адаптер Bluetooth AUX в качестве переносной гарнитуры, подключив в разъем наушники. В таком случае при выборе устройства стоит быть внимательным, чтобы оно было не со встроенным штекером, а комплектовалось кабелем «папа-папа».

Как быть, если разъема AUX в магнитоле нет

Зачастую похожая проблема наблюдается только у старых кассетных магнитол, да и то не у всех. Устранить ее можно с помощью другого китайского гаджета, который представляет собой макет кассеты с установленной внутри магнитной головкой, которая, в свою очередь, подключается кабелем к источнику звука. Принцип действия заключается в генерации магнитных потоков, и для считывающей головки магнитолы это выглядит как протяжка ленты. Звук получается менее качественным, чем прямое подключение, но все же приемлемым, и с подключением переходника Bluetooth AUX проблем не возникнет.

Если магнитола дисковая, то применить такой метод не получится. В крайнем случае попробуйте поискать разъем AUX на задней панели магнитолы. Неизвестно, по какой причине, но некоторые производители разместили его именно там. Если же его нет, то тут уже поможет только замена магнитолы.

Как подключить свой смартфон к переходнику

Зачастую этот вопрос объясняется в инструкции к Bluetooth AUX-переходнику, но в китайских версиях инструкция может быть только с иероглифами либо отсутствовать вообще. Однако в большинстве случаев подключение производится по одинаковой схеме. Удержание кнопки включения после появления индикации переводит устройство в такой режим, в котором оно обнаруживается ближайшими гаджетами до того момента, пока один из них не будет синхронизирован с ним.

Если же этот совет не помог, то остается только попытаться найти информацию на русскоязычных форумах по коду модели вашего переходника. Если вы не уверены, что сможете разобраться с подключением, лучше подобрать еще до заказа такую модель, на которой, согласно отзывам пользователей, проблем с настройкой не возникает.

Можно ли с помощью переходника разговаривать по телефону

Если вы хотите облегчить себе жизнь, то одним из лучших вариантов будет приобрести Bluetooth AUX-адаптер со встроенным микрофоном. Таким образом вы сможете освободить себе руки во время движения и не отвлекаться даже во время срочных звонков.

Для того чтобы собеседник хорошо вас слышал, нужно расположить переходник так, чтобы микрофон был на небольшом расстоянии от вашего рта. Если это сделать невозможно, поищите модель с выносным микрофоном, который можно зафиксировать на потолке возле водительского места.

Вывод

Адаптер Bluetooth AUX подойдет всем, кто хочет избавиться от лишних проводов. Но перед его установкой следует задать себе несколько вопросов:

• Есть ли в магнитоле AUX-вход для подключения линейного аудиосигнала?
• Есть ли свободная розетка прикуривателя для подключения адаптера питания?
• Нужно ли будет разговаривать через переходник, и если да, то есть ли возможность разместить корректно микрофон?
• Какое качество звучания требуется в результате?

Ответив на эти вопросы, вы сможете определиться, какое именно устройство и за какую стоимость следует покупать. Приятного прослушивания любимых треков за рулем!

Online Shop for Popular car lighter aux from Авто-прикуриватели

AUX кабель для автомагнитолы своими руками: на заметку современному автовладельцу

В результате того, что мобильные устройства плотно вошли в жизнь многих автолюбителей, часто пользователи в Сети интересуются, что такое AUX-выход и как его сделать. Эта статья будет посвящена данному вопросу. Как подключается AUX-кабель для автомагнитолы, как сделать соответствующий выход и что для этого потребуется — узнайте ниже.

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0. 5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

• сам штекер наушников с кабелем;
• паяльник с расходными материалами;
• мультиметр.

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

Загрузка .

Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»

Более подробная и наглядная инструкция о подключении AUX-выхода в автомобильную магнитолу с CD-приводом приведена на видео ниже (автор видео — SoftMan).

Сегодня мы поговорим про способы подключения мобильного телефона, айфона и других устройств к автомагнитоле. Будут рассмотрены такие популярные методы как USB, Bluetooth, AUX и другие.

Музыка в салоне авто – одно из самых распространенных средств, увеличивающих комфортабельность. Сейчас, наверно, уже и не встретишь машину, у которой отсутствует и пара динамиков.

Все автопроизводители на данный момент свои модели комплектуют штатными аудиосистемами, или хотя бы проводят аудиоподготовку, предоставляя уже самому автовладельцу выбор установки магнитолы. И вроде бы все просто – установил на авто необходимое оборудование, если оно не шло комплектации с машиной и наслаждаешься музыкой.

Но в этом скрывается одна проблема – технологии постоянно совершенствуются, носители музыки – меняются. К примеру, всего 15 лет назад магнитолы, читающие CD-диски были самыми современными, а сейчас они безнадежно устарели и уступили место устройствам, способными считывать музыкальные файлы с разного рода карт памяти и других носителей, одним из которых является мобильный телефон или смартфон.

И если магнитола для авто приобреталась отдельно и устанавливалась самостоятельно, то еще можно периодически менять ее на более современную модель, способную считывать музыку с разных носителей, то со штатными аудиосистемами так уже не получиться.

Зато всегда есть возможность подключить тот же смартфон или другой носитель медиа файлов и наслаждаться любимой музыкой. Об этом мы и поговорим дальше.

Способы подключения

Сейчас придумано много способов, как соединить мобильный телефон с магнитолой авто. При этом последняя выступает лишь в качестве усилителя звука.

В целом такое соединение очень удобно и позволяет даже на старом кассетном автомобильном магнитофоне слушать любимую музыку, которая есть у каждого меломана на смартфоне, причем не внося каких-либо конструктивных изменений в магнитолу.

Ниже рассмотрим, какие самые популярные способы используются для соединения мобильного телефона или того же MP-3 плеера к аудиосистеме. Все они разные и зависят в основном от конструктивных особенностей самих магнитол.

Подключаем через USB.

Итак, один из самых распространенных методов – это использование USB-разъема. Ни одна современная магнитола уже не выпускается без стандартного USB-выхода на панели.

Такой выход позволяет использовать в качестве носителя музыки обычную компьютерную флеш-карту. Но к нему можно запросто и подключить мобильный телефон через шнур подключения к компьютеру.

Такой шнур на одном конце имеет стандартный USB-штекер, а с другой – выход для подключения к смартфону.

Простые магнитолы не способны интегрироваться с телефоном, и в таком случае последний выступает только как носитель информации, то есть в качестве обычной флешки.

Для воспроизведения музыки достаточно подключить шнур к смартфону и к выходу магнитолы, а после в настройках телефона в пункте «USB-подключение» выбрать «Передача данных», после чего магнитола сможет считывать все музыкальные файлы. При этом управление музыкальными файлами будет осуществляться только с магнитолы.

Более современные магнитолы интегрируются с телефоном, позволяя управлять музыкой с обоих устройств. При этом возможен запуск приложений на смартфоне, к примеру, какой-то особый проигрыватель, и в таком случае будет выступать как обычный усилитель.

Подключение через USB-шнур – вполне удобное, оно позволяет управлять файлами непосредственно с магнитолы, к тому же многие смартфоны при таком соединении подзаряжаются, хоть и не так быстро, как от обычного зарядного устройства. И все же получается двойная выгода – и музыка звучит, и телефон хотя бы не разряжается от этого.

А недостатком такого соединения является наличие самого шнура, который придется протянуть к месту расположения телефона. Причем если шнур короткий, то придется каждый раз при звонке отсоединять шнур.

Через AUX.

Второй метод подключения смартфона к автомобильному магнитофону – через выход AUX.

Это, пожалуй, один из самых первых способов соединения магнитолы со сторонними носителями. Такие выходы имелись еще на кассетных авто проигрывателях, позволяя к ним подключать другие устройства.

Такой выход на панели магнитолы – это не что иное, как обычный круглый разъем на 3,5 мм, который на телефонах используется для подключения наушников. Так вот, в продаже свободно можно купить шнур, на концах которого установлены штекера на 3,5 мм.

И подключение такого шнура довольно простое – вставляем штекеры в смартфон и магнитолу, и можно слушать музыку. Но при таком подключении придется использовать проигрыватель телефона, и управлять музыкой тоже через него.

Магнитола в таком случае выступает только как усилитель, и ею можно будет регулировать только уровень громкости.

Это, пожалуй, самый простой способ соединения двух устройств. Недостатками же его являются все то же наличие шнура, неудобство управления, поскольку для переключения трека придется тянуться к телефону, а также неизбежная разрядка батареи.

Посредством Bluetooth.

Один из самых последних методов соединения между собой магнитолы и смартфона – это использование беспроводной связи Bluetooth.

Стоит отметить, что далеко не все автомобильные проигрывающие устройства поддерживают данный способ, он доступен по большей части только для мультимедийных систем с сенсорным дисплеем.

Поскольку соединение беспроводное, то никаких шнуров не понадобиться. Достаточно включить Bluetooth на смартфоне и мультимедийной системе, после чего произвести их сопряжение.

При этом происходит полная интеграция между устройствами, после чего смартфон можно положить и больше его не трогать. Управление файлами при этом будет осуществляться магнитолой.

Bluetooth – один из самых удобных способов подключить телефон к проигрывателю авто. При этом магнитола способна будет не только считывать музыку, но еще и видеофайлы.

Недостатком же Bluetooth является то, что далеко не все магнитолы поддерживают данное соединение, к тому же автоустройства могут не соединяться с некоторыми моделями телефоном.

При воспроизведении файлов больших размеров возможно «подвисание», но это все зависит от модулей Bluetooth в устройствах. И, естественно, такое соединение тоже будет расходовать заряд телефона.

Трансмиттеры

Последний способ – это использование всевозможных трансмиттеров, или, попросту говоря, – передатчиков. Видов их – большое количество и ниже рассмотрим только пару из них.

FM-трансмиттер к мобильным телефонам.

Интересным представителем таких устройств является FM-трансмиттер. Суть его работы очень проста – он получает данные от телефона, преобразует их в волны FM-диапазона, а радиоприемник автомагнитолы их получает.

На деле все выглядит так: трансмиттер – небольшое устройство, которое подключается в разъем 3,5 мм телефона.

На смартфоне включается плеер, а на передатчике устанавливается волна для передачи данных.

Остается только на автопроигрывателе включить радиоприемник и найти выбранную FM-волну, чтобы из динамиков машины зазвучала музыка с телефона.

Интересным фактом является то, что некоторые модели мобильных телефонов оснащались встроенными FM-трансмиттерами, но их немного.

Такое подключение удобно тем, что никаких проводов особо не нужно, разве только шнур для подзарядки передатчика. Работать он может вообще с любой магнитолой без каких-либо дополнительных выводов (USB, AUX), главное, чтобы она была оснащена радиоприемником.

К недостаткам же передатчика можно отнести слабое качество звучания (слышны радиопомехи), особенно если устройство дешевое. При этом управление музыкой осуществляется только со смартфона.

Существуют и обычные FM-трансмиттер (модуляторы) с помощью которых можно на прямую слушать музыку в USB носителя.

Часто их путают с описанными выше устройствами.

Bluetooth-трансмиттер.

Еще один вид таких устройств – Bluetooth-трансмиттер.

Для его подключения потребуется AUX-вывод на магнитоле, поскольку передатчик подключается к ней. А далее все просто, на смартфоне включается плеер и устанавливается передача музыки на Bluetooth-гарнитуру, которой и выступает трансмиттер.

Некоторые модели таких устройств позволяют даже вести переговоры, для этого в их конструкции имеются микрофоны. Но поскольку качество приема у них обычно слабое, то не рекомендуется пользоваться трансмиттерами для разговоров.

Передача звука у Bluetooth-устройств выше, чем у FM-передатчиков, но и батарею телефона они сажают быстрее. К тому же управление музыкой опять же ведется только с телефона, а магнитола должна быть оснащена AUX-выводом.

Для того, чтобы не разряжался телефон можно приобрести специальных тройник в прикуриватель с разъемом для подзарядки телефона.

Эмуляторы

Напоследок рассмотрим еще один тип устройств, который могут использоваться с автомобильными магнитолами – эмуляторами.

Здесь стоит отметить, что эмулятор предназначен для использования съемных носителей на штатных аудиосистемах.

Чтобы было понятнее, на многих авто, к примеру, той же Toyota Corolla начала 2000-х годов устанавливались системы, считывающие музыку только с CD-дисков, при этом других выходов (AUX, USB) у них нет.

В таком случае остается только либо использовать FM-трансмиттер, либо же установить эмулятор, который станет универсальным средством.

Дело в том, что на этом устройстве обычно имеются выводы USB и AUX, позволяя слушать музыку как с флеш-накопителей, так и подключать к нему смартфон или MP-3-плеер.

Теперь непосредственно по самому подключению эмулятора к штатной магнитоле авто. Для примера возьмем уже упомянутую Toyota Corolla.

На передней панели проигрывателя никаких выходов нет, а вот сзади имеется вывод Iso для подключения внешнего чейнджера, он и будет использоваться.

В комплекте с эмулятором идет шнур, на одном конце которого расположен штекер Iso, а с другой – для подключения эмулятора.

Поэтому, чтобы провести подключение, придется извлекать магнитолу, и подсоединять к ней шнур. После этого остается только вывести второй конец провода в удобное место и соединить его с эмулятором.

Если будет использоваться компьютерный флеш-накопитель, то управление музыкой будет производиться с магнитолы. Если подключить телефон через USB-шнур, переключать музыкальные файлы тоже можно с автопроигрывателя, поскольку смартфон будет работать в режиме «Передачи данных». А вот при использовании AUX-выхода придется уже все делать с телефона.
В общем, способов подсоединить телефон к автомагнитоле – большое количество. Но лучше выбирать такой из них, который в меньшей степени будет отвлекать водителя от дорожной ситуации.

Современные аудиосистемы представляют собой многофункциональные устройства, использующиеся не только для проигрывания треков, но и воспроизведения видео и многих других функций. Магнитолы позволяют воспроизводить данные с разных носителей — CD-дисков, USB-накопителей, а также мобильных девайсов. Из этого материала вы узнаете, что такое AUX-выход, как подключается AUX-кабель для автомагнитолы и как изготовить такой разъем своими руками.

Что представляет собой AUX-выход на магнитоле?

Что такое AUX в аудиосистеме, есть ли смысл сделать такой разъем своими руками и как подключить его правильно к магнитоле? Назначение данного входа заключается в подсоединении источника сигнала, к примеру, мобильного девайса либо МП3-плеера с применением соответствующего провода. При подключении любого из вышеперечисленных девайсов к аудиосистеме последняя будет эксплуатироваться в качестве усилителя.

На данный разъем будет подаваться сигнал с амплитудой в диапазоне от 0.5 до 1 В, такой импульс могут подавать любые девайсы для воспроизведения треков. В последнее время среди наших соотечественников набирают популярность тюнеры или трансмиттеры которые подключаются через прикуриватель. В отзывах в Сети наши соотечественники отмечают, что такой девайс может стать неплохой альтернативой AUX-выходу. Но мы спешим вас разочаровать — разница между такими девайсами в плане качества воспроизведения треков существенная, так что трансмиттер — это плохой вариант, если вы хотите добиться качественного звучания (автор видео — канал SoftMan).

Руководство по самостоятельной установке

Основные материалы и компоненты, которые понадобятся для установки и подключения девайса:

1. Штекер с проводом. Купить эти элементы можно в любом магазине с радиоэлектроникой.
2. Паяльник с оловом и канифолью.
3. Мультиметр для прозвонки электроцепи.

Фотогалерея «Все, что потребуется»

Этапы

Итак, как сделать AUX-вход в штатную магнитолу для автомобиля:

1. Сначала нужно отключить зажигание и вытащить из аудиосистемы все носители — диски или флешки. Сделав это, штатная аудиосистема вытаскивается из посадочного места, в зависимости от конструктивных особенностей авто, процедура демонтажа может отличаться. В некоторых машинах для демонтажа магнитолы нужно снять часть центральной консоли.
2. Когда головное устройство будет снято, нужно будет открутить несколько болтов, которые находятся на панели вентиляции. Часть данной панели затем надо приподнять, это позволит избавиться от вероятных помех в дальнейшем. В зависимости от авто, этой панели может не быть.
3. После этого нужно будет разобрать корпус аудиосистемы, для этого выкрутите все болты, которые его фиксируют. После выполнения этих действий нужно будет все провода, подготовленные ранее вместе с разъемом, подключить к РСА-выходу на устройстве, в частности, речь идет о «тюльпане».
4. Для правильной пайки проводов следует соблюдать порядок выполнения работ. Общий провод нужно будет подпаять к стальному основанию штекера. В качестве каналов вы будете использовать проводники, они припаиваются к средним контактов.
5. Далее, когда все элементы будут припаяны к контактам, нужно будет прозвонить образовавшиеся цепи. Для тестирования работоспособности цепи используется мультиметр.
6. После того, как вы сможете удостовериться в работоспособности припаянных компонентов, то все провода с разъемом нужно будет вывести наружу. То есть надо сделать так, чтобы разъем находился в салоне. Его можно вывести на торпеду, но для этого в ней придется сделать соответствующее отверстие. На этом этапе вы должны продумать так, чтобы подключение носителя информация не вызывало проблем.
   Некоторые автолюбители выводят разъем в пепельницу, естественно, это возможно, если она не используется по прямому назначению. Также вы должны продумать заранее, что провод должен быть длинным, чтобы носитель с данными можно было положить на сиденье или поставить на торпеду.
7. Когда все элементы будут подключены и выведены, следует проверить работоспособность аудиосистемы. Сначала попробуйте подключить мобильный гаджет и полностью снизить громкость звучания на автомагнитоле и послушайте, как она работает. Это делается для того, чтобы удостовериться в отсутствии шумов — как показывает практика, часто после подключения сторонних носителей из динамиков автомагнитолы начинают доноситься шумы. Подключите гаджет к AUX-входу и включите на носителе трек.

Видео «Наглядная инструкция по изготовлению и подключению»

Подробнее о том, как выполнить процедуру изготовления и подключения в домашних условиях, вы можете узнать из ролика ниже (автор видео — канал SABOTAGnick116).

Как подключить iPhone к автомагнитоле и слушать музыку в машине?

Многие пользователи задаются вопросом, можно ли слушать музыку в автомобиле через магнитолу, передавая контент с iPhone? Конечно, можно слушать мелодии с самого устройства, но это будет неудобно:

• звук динамиков будет заглушать двигатель;
• быстро сядет аккумулятор;
• аккумулятор необходимо будет заряжать.

Но можно прослушивать композиции через колонки магнитолы, подключив к ней смартфон. Как это сделать, мы расскажем в нашей статье.

Так как есть несколько видов магнитол для автомобиля, мы нашли 2 оптимальных варианта, как подключить смартфон к различным моделям плеера.

Как подключить iPhone к старой магнитоле машины?

1. Необходимо убедиться, что есть все необходимое, чтобы подключить iPhone к магнитоле. Для этого следует найти на передней панели кнопку Aux. Если этой кнопке нет, то подключиться нельзя.
2. Если данная кнопка присутствует на проигрывателе, то для подключения следует приобрести специальный адаптер – переходник с Aux выхода на микро USB. Адаптер стоит недорого, и его можно купить в любом магазине радиотехники.
3. Адаптер необходимо вставить в разъем Aux IN на магнитоле и подключить с другой стороны iPhone.
4. На телефоне следует включить Bluetooth. В этом же меню необходимо включить «Music And Talk».
5. Далее можно на смартфоне включить любой трек, загрузить радиостанцию или найти мелодии на интернет-порталах.
6. Чтобы звук шел из колонок магнитолы, следует нажать кнопку Aux.

Фото: Подключение iPhone к автомагнитоле с кнопкой Aux

Как подключить iPhone к новой магнитоле машины?

• Смартфон подключается к магнитоле через разъем USB или микро USB (зависит от того, какой порт установлен на проигрывателе).
• Затем необходимо включить любой трек (можно из интернета или из коллекции пользователя) на телефоне.
• После этого магнитола переводится в режим проигрывания с подключенных устройств (кнопка «Mode»).

Для проигрывания музыки с iPhone можно использовать бесплатные приложения из App Store или включить композиции с iTunes.

Роман Владимиров, эксперт по товарам Apple, менеджер компании pedant. ru. Консультант сайта appleiwatch.name, соавтор статей. Работает с продукцией Apple более 10 лет.

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

Как подключить iPhone 6 к автомобильной стереосистеме

Если вы вообще похожи на меня, путешествовать по-настоящему можно только с правильным саундтреком. Прослушивание любимой музыки или подкастов — отличный способ ускорить поездку на работу, и есть множество опций, которые позволят вам подключить ваш iPhone к автомобильным динамикам, которые намного громче и лучше звучат, чем Внутренние динамики iPhone 6 или iPhone 6 Plus. Вот наши рекомендуемые решения, в первую очередь самые удобные и лучшие по звучанию!

1.Подключение через Bluetooth

Новые и высококачественные стереосистемы включают Bluetooth, что упрощает подключение iPhone 6 к автомобильной стереосистеме. Просто включите Bluetooth на своем iPhone 6 ( Настройки > Bluetooth ), а затем выберите автомобильную стереосистему из списка устройств. Возможно, вам потребуется перевести стереосистему в режим сопряжения, чтобы она появилась в этом списке, поэтому для этого обратитесь к документации по стереосистеме. Обычно вы удерживаете кнопку Bluetooth, пока не услышите звуковой сигнал и / или световой сигнал о том, что соединение готово к продолжению.

2. Подключите аудиокабель 3,5 мм к аудиовходу AUX

.

Некоторые стереосистемы включают аудиопорты 3,5 мм, которые упрощают подключение iPhone 6. Просто возьмите аудиокабель 3,5 мм, затем подключите один конец к разъему для наушников iPhone 6, а другой — к входу AUX 3,5 мм на вашем устройстве. стерео.

Если в вашей автомобильной стереосистеме указан дополнительный вход, но на передней панели нет видимого порта 3,5 мм, вы можете получить доступ к задней части автомобильной стереосистемы и найти там пару разъемов RCA.Отсюда вам понадобится кабель RCA — 3,5 мм для подключения к iPhone.

3. Используйте FM-передатчик

Если для автомобильной стереосистемы нет Bluetooth или проводных соединений, вам придется проявить творческий подход. Один из умных вариантов — использовать FM-передатчик, который обеспечивает FM-вещание на очень короткие расстояния. Вы можете настроиться на эту трансляцию с помощью автомобильного FM-радио. Этот FM-передатчик Olixar Smartune Bluetooth подключается к вашему телефону с помощью Bluetooth или аудиокабеля 3,5 мм, а затем передает в FM на выбранной вами частоте.

4. Используйте адаптер кассетной деки

Если даже FM-радио не подходит, надежда еще есть. Если в вашей стереосистеме есть кассетная дека, вы можете приобрести специальную кассетную деку с переходником на 3,5 мм. Вы вставляете его как обычную кассету, а затем подключаете кабель 3,5 мм к разъему для наушников iPhone. Это позволяет воспроизводить музыку через автомобильные динамики без каких-либо новомодных технологий.

Мы что-то пропустили?

Спасибо, что просмотрели статью.Если у вас есть вопросы, на которые мы не ответили, или вы что-то не понимаете, дайте нам знать. Вы можете связаться с нами в комментариях ниже или поговорить с нами в Twitter @mobilefun.

Установка порта Aux-In — простая задача для каждого автомобиля

В автомобилях 80-х и 90-х годов есть за что полюбить. Трудно любить производителей аудиотехники, которые использовались в то время. В то время как битва за господство на рынке бушевала между кассетами и компакт-дисками, компании пытались удовлетворить запросы потребителей с помощью некоторых по-настоящему модных головных устройств.Сегодня и кассеты, и компакт-диски пошли по пути додо, а новые музыкальные возможности предлагают гораздо лучшее качество звука и мобильность.

За последние годы предпочтения коллекционеров и энтузиастов изменились. В наши дни автомобили 1980-х и 90-х годов начинают расти в цене, и покупатели, которые были слишком молоды или слишком бедны, чтобы покупать то, что они хотели, когда эти автомобили были новыми в выставочном зале, находят автомобили в хорошем состоянии по разумным ценам.

Добавление современной функциональности в любой автомобиль

Вы недавно видели стоимость Ford Mustang Cobra 1993 года выпуска? Как насчет Acura Integra Type R 1991 года выпуска? Стоимость оригинальных высококачественных автомобилей резко возросла в последние годы, так как интерес энтузиастов и коллекционеров возрос.

Автомобили той эпохи — это круто для вождения, но сокращение приборной панели и установка стереосистемы на вторичном рынке, обеспечивающей современные игровые возможности, снизят стоимость при перепродаже. Коллекционер не захочет покупать машину, которая была разрезана и модифицирована, какой бы крутой ни была стереосистема, установленная в машине. Итак, если вы не собираетесь добавлять современное головное устройство, как вы можете воспроизводить MP3 или передавать музыку со своего смартфона?

Добавление порта Aux-in позволит вам воспроизводить музыку с MP3-плеера, вашего смартфона или любого другого цифрового устройства, которое вы хотите использовать, которое подключается к 3.Разъем для наушников 5 мм.

Установка порта вспомогательного входа — простая работа, которую средний домашний механик может выполнить с профессионально выглядящими результатами за полдня. Есть много разных способов добавить дополнительные функции к любому автомобилю, грузовику, лодке или чему-либо еще, на чем вы водите. Даже мотоциклы можно настроить с возможностью воспроизведения дополнительных устройств.

Вариантов много

Перво-наперво определите варианты, которые у вас будут для вашей конкретной стереосистемы. Если у вашей стереосистемы есть входные порты RCA на задней панели, вы можете просто приобрести переходной кабель, который будет подключаться к порту RCA и вашему музыкальному устройству через разъем 3.Кабель с вилкой 5 мм.

Многие автомобили поставлялись с портами для CD-чейнджера. Для многих популярных моделей доступны адаптеры, которые позволяют просто подключить к порту CD-чейнджера и добавить терминал Aux-in. Стоит потратить минуту на поиск в Интернете вашего конкретного года, марки и модели автомобиля, чтобы узнать о возможных вариантах. У многих популярных брендов есть адаптеры, специально предназначенные для работы с радиостанциями, установленными на заводе. Это может быть дороже, чем делать это самостоятельно, но обеспечивает удобство и чистую установку.

На что обращать внимание на головном устройстве

Если у вашего автомобиля или грузовика есть порт Aux-in, но он находится в глухом месте, или если вы просто хотите добавить его в другую часть автомобиля, это очень простая операция. Снимите порт с приборной панели или где бы он ни находился, затем обрежьте и вставьте шнур Aux-in на место, безопасно направив его туда, где вы хотите добавить порт, и установите новый порт в удобном месте.

Водонепроницаемые корпуса для дополнительных входов можно использовать для установки порта на лодке или снаружи транспортного средства, например, в кузове грузовика, чтобы вы могли послушать музыку на следующей вечеринке в задней двери перед большой игрой, не открывая двери .

Если ваша стереосистема не имеет портов RCA или элементов управления CD-чейнджером, вы можете подключить их к существующей стереосистеме. Это потребует немного знаний и навыков. Вам придется снять магнитолу с машины и разобрать ее, чтобы внести необходимые изменения.

Порт Aux-In для мобильных мелодий

Вспомогательные входные порты, для краткости называемые aux-in, впервые появились в 1980-х годах, чтобы позволить потребителям воспроизводить кассеты и компакт-диски с плеера плеера или проигрывателя дискового типа через автомобильную стереосистему. Когда в головных устройствах появились CD-плееры, многие заводские головные устройства перестали включать порт Aux-In. MP3-плееры еще не появились, поэтому в резервном порте просто не было необходимости.

Порты

Aux-in обеспечивают звук, близкий к CD-качеству, в отличие от кассетных или дисковых адаптеров, которые, как известно, плохо звучат и служат недолго. Устройство, называемое FM-модулятором, можно использовать для воспроизведения музыки с MP3-плеера, но модуляторы имеют плохую репутацию из-за низкого качества звука и могут быть дорогими.Они также не будут работать без сильного FM-сигнала.

Приступаем к работе

Навыки:

Вы должны уметь паять и пользоваться мультиметром.

Припасы:

Получите лучшее руководство по ремонту для вашего автомобиля, какое только сможете найти.

Эти предметы обычно можно приобрести в магазинах электроники в вашем городе или в Интернете у таких поставщиков, как AllElectronics.com

Способ крепления домкрата, как просверливание ямы в незаметном месте. Многие порты устанавливаются на поверхность.

AM и AM / FM радио

Оригинальные головные устройства с AM и AM / FM становятся все более редкими и ценными для коллекционеров, так что не выбрасывайте их. К этим стереосистемам легко добавить дополнительный входной порт.

Получите лучшее качество обслуживания и руководство по ремонту, доступное для вашего автомобиля. Постарайтесь найти руководство по ремонту, выпущенное для профессиональных механиков, так как в этих руководствах содержится самая лучшая и точная информация.

Перед выполнением работ с какой-либо частью бортовой сети автомобиля отсоедините отрицательную клемму аккумуляторной батареи.Безопасность прежде всего. Никто не хочет получить удар током, и поджечь машину, вероятно, не то, что вы пытаетесь сделать. И совсем не весело находить предохранитель, который перегорел, когда что-то произошло случайно.

Разберите приборную панель

Вам нужно будет вынуть магнитолу из машины и открыть корпус, обнажив внутренности головного устройства. Используйте высококачественное руководство по обслуживанию для вашего автомобиля, в котором содержатся инструкции по правильному снятию радио.

Вы найдете провода, идущие от ручек или кнопок настройки к цилиндрической части, прикрепленной к плате компьютера.Этот компонент называется потенциометром, или коротко горшок. Это поворотный переключатель, который позволяет выполнять несколько функций в компактном пространстве.

Вам нужно будет определить, какие провода идут к регулятору громкости горшка. Схема подключения полезна, если она у вас есть. В противном случае, если радиоприемник установлен вертикально, провод на нижнем выводе обычно является входом, средний вывод — выходом, а верхний — выводом заземления.

Подготовьте головное устройство к современному удобству

На этом этапе вы можете отпаять входной провод от горшка.Большинство головных устройств имеют голубой входной провод. Этот провод будет подключен к разъему Aux-in, а новый подводящий провод будет подключен к горшку.

Используя мультиметр или схему производителя, определите функцию контактов порта Aux-in.

Определите, где вы хотите установить домкрат. Обычно предпочтительно рядом с магнитолой, но я предпочитаю класть свою в перчаточный ящик или в пепельницу. Думаю, он сохраняет чистоту и не портит заводской вид.

Налаживайте хорошие связи

Теперь остается только правильно подключить провода.Легко. Приготовьте паяльник!

Припаяйте перемычку от входа на потенциометре к клемме, на которую подается питание, когда к цепи подключен штекер 3,5 мм.

Припаяйте перемычку от клеммы заземления на потенциометре к клемме заземления на порте Aux-in. Удалять существующий провод заземления не нужно.

Припаяйте перемычку от старого входного провода к оставшейся клемме порта Aux-in.

Соберите

Теперь все, что осталось, — это собрать радиостанцию, безопасно проложить провода, установить разъем и снова подключить аккумулятор.

Когда автомобиль включен, подключение 3,5-мм кабеля от MP3-плеера или смартфона к порту позволит воспроизводить звук через заводские динамики, а регулятор громкости будет работать как в оригинале. Если головное устройство воспроизводит музыку в моно, вам нужно будет подключить переходник моно-стерео, чтобы получить хорошее качество воспроизведения.

При удалении штекера радио будет нормально играть.

Процесс может показаться устрашающим, но результаты очень полезны. Если вы не торопитесь и правильно следуете инструкциям, установка порта Aux-in в вашем автомобиле — это простой проект, который вы можете выполнить самостоятельно.

Автомобильный порт AUX (вспомогательный) | Последнее прощание

Для чего используется порт AUX в автомобилях?

Порты Car Aux, как следует из названия, представляют собой коммуникационный порт, который помогает пользователю взаимодействовать с помощью аудиосигналов. Порт AUX обычно используется для аудиооборудования, которое принимает периферийные источники звука, например, цифровые музыкальные плееры или аудиоколонки. Вспомогательный порт также известен как вспомогательный разъем или вспомогательный вход.

В поколении, где музыкальные впечатления были созданы специально для нас, у AUX была своя эра.«Пропустите кабель AUX» стало фразой, в которой нельзя было предсказать следующий вид развлечения. Вы никогда не могли догадаться, собирается ли кто-нибудь бросить типичную песню Болливуда или последний альбом Post Malone. Он представлял множество, неизвестное.

Но эра кабеля AUX медленно приближается к своему армагедону. Спад начался, когда Apple представила концепцию без разъема для наушников. После убийства аудиоразъема Apple пришла к альтернативе, заменив его на технологию Bluetooth «Air Pods».Что ж, у всех нас есть мнение об этом новом понятии использования технологии Bluetooth для доступа к нашему частному сеансу прослушивания. Где технология Bluetooth менее надежна, чем вставка шнура в отверстие.

Кабель AUX сыграл огромную роль в управлении слуховыми развлечениями в наших автомобилях. Поездки стали завораживающими благодаря фразе «Пропустите кабель AUX» и затем изменению атмосферы в соответствии с настроением. Атмосфера веселья охватила весь сценарий автомобиля, когда один человек, управляющий кабелем AUX, задавал настроение, а пассажиры улавливали атмосферу.Но теперь, когда автомобильный порт AUX преодолевается связью Bluetooth, всегда будет преобладать проблема, связанная сначала с подключением вашего устройства к приемнику Bluetooth, а затем с выполнением ваших так называемых навыков ди-джея.

В то время как Bluetooth сегодня используется множеством разных способов, большинство людей ежедневно взаимодействуют с этой технологией через свои телефоны. Поскольку Bluetooth позволяет создавать безопасные локальные беспроводные сети, эта технология широко используется для подключения беспроводных гарнитур к телефонам.Беспроводное управление аудиовыходом и звонки по громкой связи — это главный вектор, благодаря которому Bluetooth появился в наших автомобилях. Остальное уже история.

Вот забавное чтение: 7 вопросов, которые вы должны задать о моторном масле для вашего автомобиля

Аудио Bluetooth лучше, чем aux?

Лучше ли Bluetooth для прослушивания музыки в автомобиле, чем aux, сводится к двум основным проблемам: качество звука и удобство. Bluetooth может быть немного привередливым в настройке. Вы должны сделать свое устройство доступным для обнаружения, а затем использовать другое, чтобы найти первое.И если устройства не подключились, возможно, вам придется повторять этот процесс, пока не произойдет сопряжение. Как только ваш телефон и автомобильная стереосистема найдут друг друга, вам, как правило, потребуется ввести короткий пароль, который позволит двум устройствам успешно соединиться.

Основное преимущество Bluetooth с точки зрения удобства заключается в том, что, за исключением непредвиденных обстоятельств, вам не придется повторять процесс сопряжения. Когда ваш телефон попадает в зону действия автомобильной стереосистемы и оба включены, они должны автоматически соединиться.Это определенно удобнее, чем необходимость физического подключения дополнительного разъема каждый раз, когда вы садитесь в машину.

Какие недостатки использования Bluetooth?

Основные недостатки использования Bluetooth для прослушивания музыки в машине:

• Качество звука : Хотя это может быть более удобным в долгосрочной перспективе, качество звука обычно будет хуже с Bluetooth, чем с дополнительным подключением.
• Передача аудиосигналов : Причина того, что звук по Bluetooth обычно не так хорош, заключается в том, как устройства используют эту технологию для передачи звука.Вместо передачи несжатого аналогового сигнала, такого как физическое вспомогательное соединение, отправка звука через беспроводное соединение Bluetooth включает сжатие звука на одном конце, а затем его распаковку на другом.
• Fidelity : Поскольку передача звука по Bluetooth включает в себя форму сжатия с потерями, некоторый уровень достоверности звука обязательно теряется, когда вы используете этот тип соединения. Можно передавать данные через Bluetooth в виде полных файлов, ничего не теряя, но в этом сценарии использования это не играет роли.

Разница между Bluetooth и aux не так велика, реальность такова, что некоторый уровень качества звука теряется с Bluetooth даже с профилем A2DP.

Каковы преимущества Bluetooth перед AUX?

• Вызов в режиме громкой связи : подключение телефона к автомобильной стереосистеме через дополнительное физическое соединение полностью исключает возможность вызова в режиме громкой связи. Это связано с тем, что многие телефоны автоматически захотят использовать проводное соединение для обработки любых входящих или исходящих вызовов при наличии проводного соединения.Конечно, это обычно приводит к ситуации, когда вы можете слышать собеседника на другом конце разговора через автомобильные динамики, но он вас не слышит.
• Подключение без проблем : при подключении телефона к автомобильной стереосистеме Bluetooth или совместимой информационно-развлекательной системе OEM основной целью может быть прослушивание музыки. Однако создание этого типа соединения также дает вам доступ к звонкам без помощи рук без необходимости устанавливать отдельное соединение или возиться с беспроводной гарнитурой.Использование Bluetooth для потоковой передачи музыки — лучший способ избежать такого рода проблем, поскольку ваш телефон и автомобильная стереосистема обычно могут переключаться с профиля потоковой передачи музыки на профиль связи во время телефонного звонка.
• Quick & Easy : Несомненным преимуществом перед автомобильным портом AUX является то, что настройка Bluetooth-соединения, хотя и немного привередливая, является более удобным и простым процессом. После того, как вы установили соединение между двумя устройствами, вы можете добавить это устройство в список «Надежные устройства» вашего телефона, и вам не придется повторять все заново.Как только вы включите Bluetooth-соединение, ваше устройство автоматически подключится к устройству, добавленному как «Надежные устройства».

Bluetooth или вспомогательный | Что лучше всего подходит для вашей машины?

Как и многие другие вещи в жизни, на это нет простого ответа. Каждая технология аудиоподключения имеет свои сильные и слабые стороны, что означает, что она подходит для определенных целей. Если вы ищете наиболее удобный способ ведения бизнеса в автомобиле. Невозможно превзойти Bluetooth, поскольку он обеспечивает быстрый и простой способ сделать это.Если вы ищете универсальность по доступной цене и хорошее качество музыки, AUX — лучший вариант.

Одинаковы ли разъемы AUX (вспомогательные) и разъемы для наушников? — Мой новый микрофон

Если вы когда-либо подключали к автомобильной стереосистеме старый смартфон или портативный музыкальный проигрыватель, вы, вероятно, использовали вспомогательный (вспомогательный) шнур для подключения разъема для наушников устройства к вспомогательному входу автомобиля. Если вы когда-нибудь задумывались, что названия этих разъемов взаимозаменяемы, эта статья для вас.

Совпадают ли разъемы AUX (вспомогательные) и разъемы для наушников? Конструкция дополнительного разъема и гнезда для наушников часто одинакова: 3,5 мм (1/8 ″) TRS. Однако «вспомогательный разъем» универсален для аудио, а «разъем для наушников», судя по названию, подходит для наушников. Разъемы для наушников также бывают разных размеров и схем подключения.

В этой статье мы обсудим разъемы для наушников и дополнительные разъемы более подробно, сосредоточив внимание на их сходстве, а также различиях.

---

Что такое разъем для наушников?

Разъем для наушников, как следует из названия, предназначен для отправки аудиосигналов на наушники. Гнездо для наушников — это гнездовое соединение (на источнике звука), а штекер наушников — это штекерное соединение (на конце кабеля наушников).

Гнезда для наушников обычно имеют выходное сопротивление менее 24 Ом. Наушники обычно имеют импеданс от 8 Ом до 600 Ом, причем стандарт 32 Ом становится все более распространенным.

Сигнал из гнезда для наушников часто бывает недостаточно сильным для работы в профессиональных наушниках с высоким сопротивлением. В этом случае часто требуется усилитель для наушников, чтобы повысить напряжение и перекрыть сопротивление между источником звука (теперь это усилитель) и наушниками с высоким импедансом.

Разъемы для наушников

бывают разных размеров, в зависимости от диаметра. Размеры:

• 2,5 мм (3/32 дюйма)
• 3,5 мм (1/8 дюйма)
• 4.4 мм
• 6,35 мм (1/4 ″)

Rupert Neve Designs RNHP (ссылка для сравнения цен на B&H Photo / Video и Amazon) — отличный пример усилителя для наушников с 6,35 мм (1 / 4 ″) выход на наушники.

Руперт Неве разрабатывает RNHP

Rupert Neve Designs отмечен в списке лучших брендов студийных консолей для записи / микширования My New Microphone.

Чтобы узнать больше об усилителях для наушников, ознакомьтесь с моей статьей Что такое усилитель для наушников и стоят ли они его?

В разъемах

для наушников используются наконечники, кольца и муфты (часто называемые полюсами).Каждый полюс обеспечивает собственное соединение для передачи аудиосигналов, а конструкция разъемов для наушников зависит от количества полюсов. В их числе:

• TS (наконечник-втулка)
• TRS (наконечник-кольцо-втулка)
• TRRS (наконечник-кольцо-кольцо-втулка)
• TRRRS (наконечник-кольцо-кольцо-кольцо-втулка )

Самым распространенным разъемом для наушников является TRRS 3,5 мм (подумайте о ноутбуках, планшетах и ​​старых смартфонах). Хотя разъем имеет все возможности TRRS, он, скорее всего, будет нормально работать с разъемами TRS и TS (а также с разъемами TRRS).

Разъем для наушников на MacBook Air 13 ″ 2015 г.

Обратите внимание, что существуют разные стандарты подключения, когда речь идет о стандартах TRS, TRRS и TRRRS. Мы обсудим это более подробно в разделе о стандартах проводки.

Чтобы узнать больше о разъемах для наушников и различных типах разъемов и вилок, ознакомьтесь с моей статьей «Различия между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм».

---

Что такое подключение Aux?

Вспомогательные разъемы предназначены для подключения различных устройств к одному квазиуниверсальному разъему.

Скорее всего, вы видели дополнительный вход в автомобильной стереосистеме 2000-х годов. Эти входы позволяют нам подключать смартфоны, mp3-плееры, ноутбуки и множество других устройств непосредственно к автомобильной аудиосистеме для воспроизведения.

Вспомогательные входы обычно имеют импеданс более 10 кОм и предполагают получение номинального уровня напряжения -10 дБВ (0,300 В, _RMS, ). Опять же, уровень напряжения сильно зависит от регулятора громкости аудиоустройства.

Aux входов всегда 3.5-миллиметровый TRS небалансный стерео.

Дополнительные входы часто встречаются в автомобильных стереосистемах; стереоресиверы; усилители звука; активные громкоговорители и даже радиочасы.

Boss Audio Systems 508UAB (ссылка, чтобы узнать цену на Amazon) — отличный пример мультимедийной автомобильной стереосистемы с дополнительным входом (в правом нижнем углу).

Boss Audio Systems 508UAB

В то время как выделенные вспомогательные выходы обычно находятся только на микшерных консолях, входное соединение Aux предназначено для приема широкого спектра аудиоисточников.Это означает, что хотя выходы для наушников и линейные выходы не являются «дополнительными выходами», они по-прежнему совместимы с дополнительными входами.

Вспомогательные выходы обычно имеют импеданс от 75 Ом до 150 Ом и номинальный уровень напряжения -10 дБВ (0,300 В _RMS ), хотя уровень напряжения сильно зависит от регулятора громкости устройства.

Выходы

Aux аналогичны линейным выходам и часто используются для передачи дополнительного выхода стереоусилителя или микшерного пульта на отдельное записывающее устройство.

Yamaha MG10 (ссылка для сравнения цен на Amazon и B&H Photo / Video) — изящный маленький микшер с дополнительным выходом (линейный уровень) и выходом для наушников.

Ямаха MG10

Yamaha представлена ​​в следующих статьях «Мой новый микрофон»:
• Лучшие мировые бренды акустической гитары
• Лучшие мировые бренды AV-ресиверов
• Лучшие мировые бренды бас-гитар
• Лучшая панель управления DAW Бренды в мире
• Лучшие бренды микшеров / консолей для живого звука
• Лучшие бренды лучших микшерных панелей / консолей для домашних студий
• Лучшие бренды громкоговорителей PA, которые вы должны знать и использовать
• Лучшие бренды лучших студийных мониторов, которые вы должны знать и Используйте
• Лучшие бренды сабвуферов (автомобильные, звуковые, домашние и студийные)
• Лучшие мировые бренды синтезаторов

Голубые регуляторы / регуляторы в каждом из каналов регулируют предфейдерный уровень канала на выходе Aux. Этот вспомогательный выход представляет собой небалансный стереофонический TRS 1/4 дюйма 6.35 мм на линейном уровне.

Выход на наушники также несбалансированный стерео с 6,35-миллиметровым разъемом TRS 1/4 дюйма.

Оба эти гнезда находятся в правом верхнем углу.

Дополнительные посылы обычно используются в больших микшерных консолях. Эти посылы Aux позволяют создавать альтернативные миксы внутри микшерного пульта и часто используются для подачи миксов с разных мониторов для разных музыкантов на сцене или для подачи на внешние записывающие устройства. Эти дополнительные посылы обычно выходят сигналы линейного уровня (+4 дБн (1.228 В _RMS ) с сопротивлением от 75 до 600 Ом).

---

Сходства между входами / выходами для наушников и Aux

Прежде чем мы перейдем к различиям, давайте коснемся сходства между наушниками и дополнительными разъемами / разъемами.

Начнем с того, что и наушники, и дополнительные разъемы являются аналоговыми. Это означает, что аудиосигналы представляют собой электрические переменные напряжения, которые проходят через проводящие провода в кабеле.

При этом, из-за цифровой природы многих аудиоустройств, часто прямо на гнездах наушников и дополнительных портов есть аналого-цифровые преобразователи.

Например, звук, воспроизводимый на смартфоне, является цифровым и должен быть преобразован в аналоговый звук перед выводом через разъем для наушников. Допустим, аналоговый сигнал отправляется на автомобильную стереосистему. На входе Aux находится аналого-цифровой преобразователь для преобразования звукового сигнала в цифровой для использования в автомобильной стереосистеме. В усилителе звук снова преобразуется в аналоговый, чтобы правильно управлять динамиками автомобиля.

Еще одно сходство между разъемами / штекерами Aux и наушников — это их размер, схема подключения и внешний вид.Вот почему они так часто путаются.

Выход для наушников смартфона или ноутбука выглядит так же, как дополнительный вход автомобильной стереосистемы. В чем дело?

Ну, как упоминалось ранее, дополнительный вход выполнен в виде универсального разъема, который принимает различные типы аудиоисточников. Разъем TRS 3,5 мм кажется наиболее совместимым.

Хотя разъемы для наушников сильно различаются по размеру и разводке, 3,5 мм TRS и 3,5 мм TRRS являются наиболее распространенными.

Простой «вспомогательный кабель» TRS или TRRS 3,5 мм, соединяющий вилку с вилкой, эффективно подключит большинство бытовых аудиоустройств к вспомогательному входу.

На рынке имеется множество дополнительных кабелей TRS 3,5 мм. Посмотрите, например, на кабель AmazonBasics Audio Aux.

Кабель AmazonBasics Audio Aux Входы

Aux принимают сигналы уровня наушников вместе с другими «типами» аудиосигналов с различными уровнями напряжения и импеданса.

---

Различия между входами / выходами для наушников и Aux

Выходы

Aux имеют сигналы относительно низкого уровня, которые предназначены для управления нагрузками с довольно высоким сопротивлением. Большинство имеющихся в продаже наушников имеют гораздо более низкое сопротивление, чем предназначено для управления дополнительным выходом. Это приведет к довольно слабому сигналу, и он может быть искажен.

Если вы пытаетесь передать аудиосигнал с выхода Aux на пару наушников, я бы посоветовал использовать усилитель для наушников, встроенный между ними.

Это означает, что основное различие между разъемами / штекерами Aux и наушников заключается в том, что выход для наушников может эффективно отправлять сигнал на вход Aux, но выход Aux имеет некоторые трудности с сигналом на «вход для наушников».”

Это во многом связано с разным напряжением и сопротивлением между ними:

• Вспомогательные входы имеют импеданс 10 кОм, а вспомогательные выходы — от 75 Ом до 150 Ом. Выходы имеют номинальный уровень напряжения -10 дБВ (0,300 В, _RMS, ).
• Входы для наушников имеют импеданс от 8 Ом до 600 Ом, а выходные разъемы для наушников имеют импеданс от 0,1 Ом до <24 Ом. Усилители для наушников помогают повысить импеданс от 0,5 до 50 Ом. Напряжение во многом зависит от типа драйвера наушников и импеданса наушников (более высокие импедансы требуют более высоких напряжений для необходимого тока).

Чтобы лучше понять импеданс и наушники, ознакомьтесь с моей статьей «Полное руководство по пониманию импеданса наушников».

Еще одно большое различие между разъемами для наушников и вспомогательными разъемами / разъемами — это разнообразие размеров и разводки разъемов для наушников по сравнению с универсальным подходом к вспомогательному входу.

Как мы уже обсуждали ранее, разъемы для наушников бывают разных размеров (2,5 мм, 3,5 мм, 4,4 мм и 6,35 мм) и имеют множество различных стандартов проводки.

Для получения дополнительной информации о размерах штекеров и разъемов для наушников ознакомьтесь с моей статьей Различия между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм.

Входные разъемы Aux почти всегда представляют собой несимметричные TRS 3,5 мм, которые могут принимать TRRS.

Выходы

Aux могут быть сбалансированными моно или небалансными стерео. Линейные выходы Aux send иногда имеют один разъем TRS, который может быть подключен как сбалансированный моно (редко) или несимметричный стерео (общий).

Линейные выходы

Aux send могут также иметь два отдельных разъема для сбалансированного звука левого канала и сбалансированного звука правого канала.Эти выходы обычно добавляются к паре наушников или используются для управления парой динамиков / мониторов.

Подключение наушников 3,5 мм обычно всегда несбалансированное стерео.

Я использую такие фразы, как «почти всегда», «обычно» и «обычно», потому что существует много различий в стандартах проводки для подключения наушников (а также некоторые различия в выходах Aux). Это подводит нас к следующему пункту.

---

Стандарты проводки

Давайте быстро рассмотрим многочисленные стандарты подключения наушников и дополнительных устройств, чтобы лучше понять их сходства и различия. Начнем с дополнительных разъемов.

---

Стандарты проводки вспомогательного входа

Дополнительный вход представляет собой разъем TRS (наконечник-кольцо-рукав) 3,5 мм, который принимает несимметричный стереозвук от кабелей TRS и TRRS.

Его схема подключения следующая:

• Наконечник: левый канал аудио
• Кольцо: правый канал аудио
• Гильза: общее заземление

Это позволяет вспомогательному входу легко принимать стереосигналы от других устройств.Обратите внимание, что сигналы TRRS от наушников типа гарнитуры могут эффективно подключаться к входу TRS aux. Наконечник и первое кольцо TRRS эффективно соединяют левый и правый аудиоканалы (с наконечником и кольцом TRS). Микрофон (на втором кольце или рукаве, в зависимости от стандарта проводки) будет направлен на землю (рукав TRS). Это обеспечивает полную совместимость между дополнительным входом и смартфонами, ноутбуками и планшетами.

---

Стандарты подключения выходов Aux

Дополнительные выходы микшера или усилителя имеют два основных стандарта подключения:

Первый — это несбалансированный стерео TRS:

• Наконечник: левый канал аудио
• Кольцо: правый канал аудио
• Рукав: общее заземление

Это соединение обычно используется для подключения наушников или линейного стереовхода.«Y-кабель» можно использовать для разделения разъема на два отдельных несимметричных сигнала. Обычно это делается путем разделения на два несимметричных разъема RCA, хотя разделение также может быть выполнено на два TS.

Второй — сбалансированный моно TRS:

• Наконечник: аудиосигнал (положительная полярность)
• Кольцо: аудиосигнал (отрицательная полярность)
• Гильза: общая земля

Обычно эти симметричные вспомогательные выходы будут попарно с дополнительным выходом левого канала и дополнительный выход правого канала. Эти посылки обычно отправляются на стереопару дополнительных мониторов или громкоговорителей.

Для дополнительных посылов / выходов обычно используются гнезда / штекеры 6,35 мм (1/4 дюйма).

---

Стандарты проводки разъема для наушников / штекера

Совместимые гнезда и штекеры для наушников имеют одинаковые стандарты потенциальной проводки. В этом разделе я расскажу о вилках, поскольку их легче увидеть, но известно, что у разъемов может быть одинаковая проводка. При необходимости поделюсь сведениями о совместимости и несовместимости разъемов и вилок.

TS Гнезда / вилки для наушников

Разъем TS дает несимметричный моно. Это самый простой тип разъема для наушников, который обычно используется в разъемах / штекерах 2,5 мм.

Несбалансированный моно разъем / штекер для наушников TS подключен следующим образом:

• Наконечник: аудио
• Гильза: обратный путь + земля

Обратите внимание, что гнездо TS 1/4 ″ (6,35 мм) часто используется для электрических инструментов, таких как электрогитара и бас-гитара. В этих случаях его обычно называют патч-кордом.

В усилителях для наушников

часто используются разъемы 6,35 мм, но они разработаны как TRS для передачи стереосигналов на профессиональные наушники с высоким сопротивлением. Говоря о TRS, давайте продолжим.

TRS разъемы для наушников

Гнездо / штекер наушников TRS является наиболее распространенным и наиболее простым способом передачи несбалансированного стереозвука в наушники.

Разъем / штекер несимметричных стереонаушников TRS подключен следующим образом:

• Наконечник: звук левого канала
• Кольцо: звук правого канала
• Гильза: общая земля

В наушниках с Y-образным разделением наконечник идет к левому динамику; кольцо переходит к правому приводу, а рукав разделяется и переходит к обоим водителям.Это разделение эффективно формирует несбалансированный монофонический сигнал с каждым драйвером и предлагает стерео изображение для пары наушников.

Обратите внимание, что, хотя посылы / выходы Aux могут иметь сбалансированный моно TRS, это редко случается с наушниками, поскольку они, по большей части, стерео. Если производитель собирается производить монофонические наушники, соединение обычно будет несимметричным TS, а не сбалансированным TRS. Эти монофонические наушники принимают моносигналы от моно-разъемов или левого канала только от стереоразъемов.

TRRS Гнезда / вилки для наушников

Гнезда и штекеры

TRRS обычно используются для гарнитур.

AHJ (CTIA) Стандартный

Стандарт CTIA

AHJ (американский разъем для гарнитуры) — это новый стандарт, принятый практически всеми производителями аудиоустройств потребительского уровня с 2015 года. Производители смартфонов, ноутбуков и планшетов приняли стандарт для более унифицированных и универсальных наушников. подключение к устройству.

Стандарт электропроводки AHJ (CTIA) следующий:

• Наконечник: аудио левого канала
• Кольцо: аудио правого канала
• Кольцо: общее заземление
• Рукав: микрофон

OMTP Standard

OMTP (Open Mobile Terminal Platform) — это более старый стандарт, который практически устарел в соответствии с вышеупомянутым стандартом CTIA.

Стандарт подключения OMTP следующий:

• Наконечник: звук левого канала
• Звонок: звук правого канала
• Кольцо: микрофон
• Рукав: общее заземление

Я добавил стандарт OMTP для вашей информации, если вам случится использовать гарнитуру TRRS и устройство, выпущенное до 2015 года.

Обратите внимание, что наушники TRS можно и часто подключают к разъемам TRRS, а наушники TRRS можно подключать к разъемам TRS, даже если они не считаются полностью совместимыми.Давайте начнем с первого сценария и обсудим несбалансированный TRS и CTIA стандарт TRRS:

.

Наконечник, кольцо и гильза штекера TRS будут правильно подключаться к наконечнику, кольцу и второму кольцу гнезда TRRS соответственно. Гильза разъема TRRS, ожидающего микрофонного сигнала, будет подключена к земле и будет эффективно обнулена.

Штекер TRRS подключается аналогично разъему TRS, но микрофон будет утерян. Наконечник (звук левого наушника), кольцо (звук правого наушника) и второе кольцо (заземление) будут правильно подключены к соответствующим наконечнику, кольцу и муфте в гнезде TRS.Микрофон (на рукаве TRRS) будет отправлен на землю и не будет передаваться должным образом.

К счастью, большинство современных потребительских аудиоустройств, имеющих разъемы для наушников, подключены как TRRS со стандартом AHJ (CTIA). Поэтому они могут без проблем принимать гарнитуры.

TRRRS Гнезда / вилки для наушников

Разъемы наушников TRRRS (наконечник-кольцо-кольцо-кольцо-рукав) являются относительно новыми и чаще всего используются с разъемом Pentaconn 4,4 мм.

Эта схема подключения обеспечивает сбалансированный стереозвук в наушники.

Pentaconn TRRRS диаметром 4,4 мм использует следующую схему подключения:

• Наконечник: аудио левого канала (положительная полярность)
• Кольцо: аудио левого канала (отрицательная полярность)
• Кольцо: аудио правого канала (положительная полярность)
• Кольцо: аудио правого канала (отрицательная полярность) полярность)
• Гильза: заземление / экран

Этот стандарт передает сбалансированный аудиосигнал на левый драйвер наушников и правый драйвер наушников для идеально сбалансированного стереозвука.Сбалансированный звук — это сила сигнала; менее подвержен электромагнитным помехам и может передаваться по кабелям большей длины, чем несимметричный звук. Теоретически стандарт сбалансированных стереонаушников TRRRS превосходит стандарт несбалансированных стереонаушников TRS.

Для получения дополнительной информации о сбалансированном и несбалансированном звуке ознакомьтесь с моей статьей «Выводят ли микрофоны сбалансированный или несбалансированный звук?»

---

Усилитель для наушников

Поскольку в этой статье так много говорится об усилителях для наушников, я подумал, что выделю им отдельный раздел.

Усилитель для наушников — это устройство, которое применяет усиление (усиливает) к аудиосигналу и преобразует его импеданс, чтобы он наилучшим образом подходил для пары наушников.

Гнезда для наушников в наших смартфонах, ноутбуках и т. Д. Имеют крошечные усилители для наушников, включенные в их цифро-аналоговые преобразователи. Эти усилители позволяют нашим устройствам потребительского уровня правильно управлять большинством наушников-вкладышей и наушников.

Однако многие профессиональные наушники (и многие планарные магнитные и электростатические наушники) имеют более высокие импедансы и требуют внешнего усилителя для правильного управления драйверами с соответствующим током.При более высоком импедансе это означает большее напряжение.

Обратите внимание: одно время считалось, что чем выше импеданс, тем лучше качество наушников.

С тех пор, как портативные аудиоплееры стали популярны, производители наушников адаптировались, и на рынке не так много высококачественных наушников с низким сопротивлением. При этом мы можем поспорить, что наушники с высоким сопротивлением будут звучать потрясающе, если подключены к соответствующему усилителю для наушников.

Таким образом, внешние усилители для наушников эффективно обеспечивают необходимое напряжение для обеспечения высокого импеданса многих профессиональных наушников.

Высокий импеданс динамических наушников с подвижной катушкой позволяет им добиться большей точности за счет использования большего количества катушек в драйверах. В результате получается более чистый, мощный и точный звук.

Чтобы узнать больше о динамических наушниках, ознакомьтесь с моей статьей Что такое динамические наушники и как они работают?

Электростатическая пара наушников требует очень высокого напряжения и очень небольшого тока для зарядки статоров по обе стороны от диафрагмы.Электростатические наушники известны своей невероятной реалистичностью и точностью. Неэлектретные электростатические наушники также требуют смещения постоянного тока от внешнего источника питания (входящего в их специализированные усилители).

Чтобы узнать больше о наушниках и их требованиях к питанию, ознакомьтесь с моей статьей «Как наушники получают питание и зачем они нужны?»

Планарные магнитные наушники обычно имеют более низкие значения импеданса, но при этом получают повышенное напряжение, обеспечиваемое обычными усилителями для наушников.

---

Могу ли я использовать разъем для наушников в качестве линейного выхода? Хотя выходы для наушников и линейные выходы отличаются, выходы для наушников могут (а иногда и делают) управлять входами линейного уровня, предназначенными для приема сигналов линейного уровня. Основное различие заключается в импедансе: вход линейного уровня имеет импеданс от 10 кОм до 50 кОм и ожидаемый импеданс источника (линейный выход) от 75 до 600 Ом, в то время как наушники имеют импеданс от 8 Ом до 500 Ом и ожидаемый источник от 0,1 Ом до 50 Ом.

Сколько типов разъемов для наушников существует? Существует 4 стандартизированных размера разъема / штекера для наушников: 3 обычных (2.5 мм, 3,5 мм, 6,35 мм) и один довольно редкий (4,4 мм). В стандартах проводки существует 3 распространенных типа со схемами проводки TS, TRS и TRRS. В разъеме 4,4 мм почти всегда используется схема подключения TRRRS. T = наконечник; R = кольцо, S = рукав.

Можно ли слушать музыку с помощью кабеля USB-to-Aux?

Автомобильные аудиосистемы, как правило, отстают от бытовой аудиосистемы и бытовой электроники в целом, поэтому гораздо больше шансов найти в автомобильном радиоприемнике дополнительный разъем 3,5 мм, чем порт USB. Если вы когда-либо видели кабель USB-to-aux, вы можете задаться вопросом, можно ли использовать его для подключения телефона или USB-накопителя к автомобильному радиоприемнику.Ответ, наверное, нет, но ситуация немного сложнее.

Существуют ли кабели USB-to-Aux?

Это правда, что кабели USB-to-aux действительно существуют, и они работают для тех целей, для которых они были разработаны, но они не работают как проводник для цифровых музыкальных файлов к автомобильному радио. Если вы подключите флэш-накопитель USB к кабелю USB-to-aux и подключите кабель к головному устройству, вы обнаружите, что ничего не происходит.

То же самое верно в большинстве случаев, если вы подключите кабель USB-to-aux к телефону и подключите его к головному устройству.Некоторые телефоны и MP3-плееры предназначены для вывода аудиосигналов через USB-соединение, например оригинальный HTC Dream, в котором использовался один разъем micro-USB как для питания, так и для вывода звука, но это не всегда так.

Некоторые устройства предназначены для получения питания через разъемы TRS 3,5 мм, что является одной из основных причин, по которым существуют кабели aux-to-USB.

USB и дополнительные в автомобильной аудиосистеме

USB — это цифровое соединение, которое передает цифровую информацию, и стандартное 3.Дополнительный разъем TRRS 5 мм — это аналоговое соединение, которое ожидает аналоговый аудиосигнал. Между ними есть некоторое совпадение, поскольку существуют USB-наушники, но для USB-наушников требуется аналоговый вход через USB-соединение.

Основное различие между USB и aux в автомобильной аудиосистеме заключается в том, что USB-соединения предназначены для передачи обработки аудиоданных на головное устройство, в то время как дополнительные соединения способны принимать только уже обработанный сигнал.

Существует разница между выходами на наушники и линейными выходами, что является одной из причин, по которой людям нравится использовать USB для передачи обработки и усиления на головное устройство.

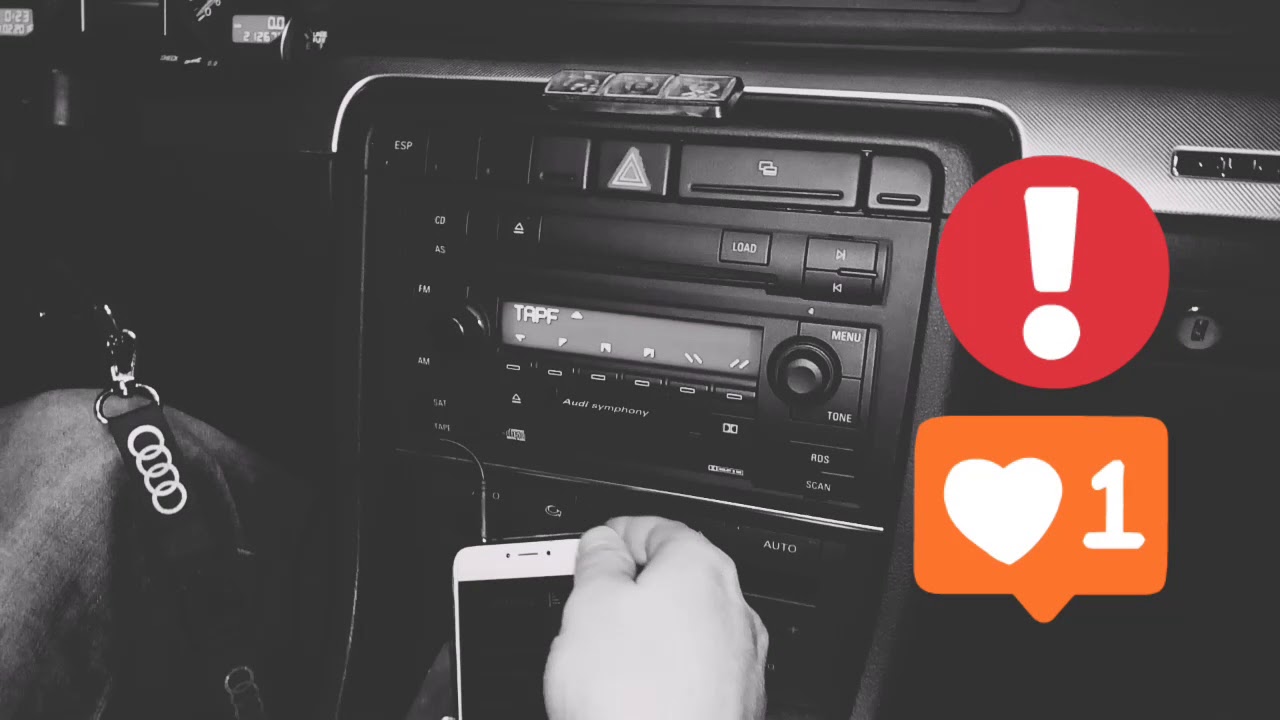

В большинстве случаев, когда вы подключаете телефон или MP3-плеер к дополнительному входу на головном устройстве, вы в конечном итоге передаете уже усиленный сигнал, предназначенный для наушников, а не сигнал линейного уровня, что не идеально с точки зрения качества звука. .

Если телефон или MP3-плеер предлагает вариант линейного выхода, он обычно обеспечивает лучший звук, а USB также обеспечивает лучшее качество звука, но только если головное устройство имеет USB-соединение.

Lifewire

Если вы не можете подключить наушники к устройству, вы также не можете подключить это устройство к дополнительному входу вашего головного устройства.

Можно ли подключить USB-накопитель к кабелю USB-to-Aux?

Когда вы помещаете музыку на USB-накопитель, телефон или любой другой носитель, она сохраняется в виде цифрового файла. Файл обычно сжимается в формате MP3, AAC, OGG или другом формате, если вы не покупаете цифровую музыку с высоким разрешением.

Для прослушивания этих файлов вам понадобится программа, приложение или прошивка, способная считывать данные и преобразовывать их в аналоговый сигнал, который можно использовать для управления наушниками или динамиками.Будь то программное обеспечение на компьютере, телефоне, MP3-плеере или даже головное устройство в вашем автомобиле, процесс практически одинаков.

В случае USB-накопителя у вас есть пассивный носитель, на котором хранятся данные песни, но он не может ничего сделать с этими данными. Когда вы подключаете накопитель к USB-разъему совместимого головного устройства или информационно-развлекательной системы, головное устройство получает доступ к нему, как и ваш компьютер. Головное устройство считывает данные с накопителя и может воспроизводить песни, потому что для этого у него есть подходящая прошивка или программное обеспечение.

Когда вы подключаете USB-накопитель к кабелю USB-to-aux и подключаете кабель к вспомогательному порту на головном устройстве, ничего не происходит. Флэш-накопитель не может выводить аудиосигнал, а дополнительный вход на головном устройстве не может считывать цифровую информацию, хранящуюся на накопителе.

Можно ли подключить MP3-плеер к головному устройству автомобиля?

То же самое и с телефонами и MP3-плеерами, которые не предназначены специально для вывода звука через USB-соединение.Соединение USB способно передавать цифровые данные туда и обратно и, вероятно, также может использоваться для зарядки устройства, но оно может не предназначаться для вывода аудиосигнала.

Единственный случай, когда вы хотите или должны выводить звук с USB-соединения телефона на дополнительный вход на головном устройстве, — это если в телефоне нет разъема для наушников. В некоторых телефонах отсутствует разъем для наушников, вместо этого имеется возможность вывода звука через USB-соединение.

Для чего нужны кабели USB-Aux?

Кабели USB-to-aux могут использоваться в некоторых случаях, но далеко не универсальны для всех устройств.Некоторые устройства предназначены для получения питания через 3,5-мм TRS-соединение, и в этом случае вы обычно можете запитать их с помощью кабеля USB-to-aux.

В другом примере вы можете иногда использовать кабель USB-to-aux для подключения USB-наушников к разъему для наушников 3,5 мм на компьютере. Обычно это возможно только в том случае, если наушникам не требуется питание через USB в дополнение к аудиосигналу.

Это работает для некоторых наушников, которые предназначены для приема аналогового аудиосигнала таким образом, но не работает для других гарнитур, которые ожидают цифровой выход от компьютера или требуют питания через USB-соединение.

Телефоны и MP3-плееры без разъема для наушников

Единственный случай, когда кабель USB-to-aux может быть полезен для прослушивания музыки в автомобиле, связан с телефоном или MP3-плеером с микро- или мини-USB и без разъема для наушников.

Такие телефоны и MP3-плееры могут выводить звук через USB-соединение, поэтому вы должны иметь возможность подключить кабель USB-to-aux и заставить его работать. Однако одновременная зарядка телефона в такой ситуации возможна только с помощью Y-кабеля, который подключается к USB-разъему телефона и обеспечивает как 3.Дополнительный выход 5 мм для звука и сквозное USB-соединение для питания.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять

В чем разница между USB и Aux?

Большинство телефонов и медиаплееров имеют как USB-выходы, так и дополнительные выходы, которые иногда называют дополнительными разъемами или разъемами для наушников. Оба передают музыку с телефона на машину или домашнюю стереосистему, но они разные по принципу работы.Мы сравнили их, чтобы вы могли сделать лучший выбор.

Lifewire

Общие результаты

USB

• Не такие распространенные или универсальные, как вспомогательные входы.

• Безопаснее и удобнее для вождения: позволяет управлять смартфоном или планшетом без помощи рук.

• Превосходное качество звука, хотя не все замечают разницу.

• Цифро-цифровой: без преобразования звука с потерями.

Доп.

• Универсальный: доступен на большинстве смартфонов, планшетов, проигрывателей компакт-дисков, головных устройств, портативных динамиков, микшеров и некоторых музыкальных инструментов

• Преобразует звук из цифрового в аналоговый, что может привести к шуму или потере информации, хотя большинство людей не заметят разницы.

• Изнашивается раньше, чем USB.

Основное различие между соединением USB (универсальная последовательная шина) и вспомогательным входом заключается в том, что кабели USB отправляют цифровую информацию, а вспомогательные кабели — аналоговые сигналы. USB-кабели передают данные так же, как на компьютер, а вспомогательные кабели передают звук так же, как на усилитель или пару наушников.

Какой шнур вам следует использовать, зависит от акустической системы и настройки. USB-шнуры обычно более удобны и обеспечивают лучший звук, но они доступны только в цифровых системах.Шнуры Aux полезны в ситуациях, когда нет USB или цифрового интерфейса, например, в старой машине, проигрывателе или ресивере домашнего кинотеатра.

В некоторых случаях USB управляет воспроизведением с устройства, к которому вы подключены, например, с автомобильного головного устройства. Поскольку вспомогательные гнезда передают только аналоговые аудиосигналы, у вас часто нет такой же степени двусторонней функциональности.

Aux Плюсы и минусы

Преимущества

• Универсальный: доступен на большинстве смартфонов, планшетов, проигрывателей компакт-дисков, головных устройств, портативных динамиков, микшеров и некоторых музыкальных инструментов

Недостатки

• Изнашивается раньше, чем USB, что приводит к шуму и шипению.

• Низкое качество звука, но большинство людей не заметят разницы.

Главное преимущество вспомогательного входа в том, что он широко используется. Он доступен на большинстве смартфонов, планшетов, проигрывателей компакт-дисков, головных устройств, портативных колонок, проигрывателей и некоторых музыкальных инструментов. (Самым большим исключением являются все iPhone, произведенные с 2016 года.) Воспроизведение также простое и легкое, без каких-либо проблем совместимости, которые иногда мешают цифровым соединениям.

Основным недостатком является то, что шнуры Aux изнашиваются быстрее, чем шнуры USB, из-за минимальной площади металлических разъемов.Шнуры Aux также создают более слышимый шум из-за короткого замыкания в электрическом потоке. Шнуры часто короче, тоньше и дороже, чем USB. Поскольку Apple заявляет о своем намерении отказаться от стандарта 3,5 мм на своих устройствах, этот стандарт уже не так перспективен, как когда-то.

USB Плюсы и минусы

Преимущества

• Превосходное качество звука, хотя большинство людей не заметят разницы.

• Цифро-цифровое преобразование: без потери информации.

Когда вы подключаете телефон или мобильное устройство к головному устройству или другому аудиоинтерфейсу USB, мобильное устройство передает данные в необработанном виде. Головное устройство или акустическая система использует свой ЦАП (цифровой аудиопреобразователь) для преобразования данных в аудиосигнал, что приводит к более четкому звуку без потери информации. Это контрастирует с дополнительными шнурами, которые передают цифровой звук только в том случае, если он был обработан источником звука, что приводит к большему количеству звука с потерями.

Некоторые головные устройства и аудиоинтерфейсы напрямую управляют смартфоном через USB-соединение.Иногда это называют прямым управлением, и это безопаснее и удобнее во время вождения. Уровень интеграции варьируется от одного подразделения к другому.

Несмотря на все более широкое распространение, USB-соединения не так универсальны, как входы для наушников или вспомогательные устройства. Помимо современных iPhone, вы можете использовать дополнительное соединение практически на каждом устройстве для воспроизведения звука. Чего нельзя сказать о USB.

Форматы и определения: старые и новые

USB

• Промышленный стандарт для подключения компьютеров к периферийным устройствам, таким как принтеры, аудиоинтерфейсы, инструменты, клавиатуры, внешние батареи и жесткие диски.

Вспомогательный вход — это не особый тип подключения, как USB. Это относится к дополнительному или второстепенному подключению. Существует много видов дополнительных кабелей и соединений. Самым распространенным является разъем 3,5 мм, который представляет собой тот же тип коннектора с кольцом-наконечником (TRS) или наконечника-кольцо-кольцо-рукав (TRRS), который используется для подключения наушников. (Вот почему их иногда называют разъемами для наушников.)

Каждый раз, когда вы видите «дополнительный вход» на головном устройстве, ресивере домашнего кинотеатра или аудиоинтерфейсе, это относится к этому типу входа — «мужчина-мужчина» 3.Кабель TRRS 5 мм. Домашние стереосистемы обычно имеют такое же соединение, как и RCA, оптические, 1/4-дюймовые TS и другие соединения.

USB — это промышленный стандарт для цифрового соединения компьютеров и периферийных устройств. Пройдя через несколько поколений с момента своего изобретения в 1990-х годах, USB остается распространенным проводным форматом для подключения и управления цифровыми аудиоустройствами, а также периферийными инструментами, такими как накопители, принтеры, клавиатуры и модемы.

Что такое ЦАП?

ЦАП означает цифро-аналоговый преобразователь.ЦАП принимает цифровые данные и преобразует их в аналоговый сигнал, который затем может управлять динамиками или наушниками. Когда вы слушаете цифровой звук в автомобиле или в домашней стереосистеме, ЦАП принимает цифровую информацию с вашего телефона и преобразует ее в аудиосигнал.

Хотя вспомогательные входы и USB — это оба способа подключения телефона к стереосистеме, качество может отличаться в зависимости от задействованных ЦАП. Это связано с тем, что для дополнительного подключения используется ЦАП в телефоне. Напротив, USB-соединение позволяет ЦАП на автомобильной стереосистеме или аудиоинтерфейсе обрабатывать данные.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять

Jackless Jam: как воспроизводить музыку в машине без входа Aux | Новости

Иллюстрация Cars.com Пола Долана; Коллекция: iStock кредит: billnoll, iSound

Я люблю свою подержанную машину.Мой Volkswagen Passat 2003 года выпуска по прозвищу Пэтти — идеальная первая машина для меня. У нее кожаные сиденья, круиз-контроль, и у нее не так много миль для старой девушки. Но как молодой человек, любящий музыку и смартфоны, я обнаружил, что ее самый большой недостаток беспокоит меня при каждой поездке на машине: у Пэтти нет дополнительного разъема.

Связано: 5 автомобильных технических функций, которые вы не используете, и почему

Как и у многих других подержанных автомобилей ее эпохи, у Пэтти есть проигрыватель компакт-дисков и магнитофон, но нет возможности воспроизводить музыку с моего телефона (если только я не поставлю динамик Bluetooth на приборную панель, но это кажется далеко не идеальным).Радио — неплохой вариант, но у него ограниченный диапазон и небольшой выбор. Я добавил некоторую настройку компакт-дисков, которые записал для себя, но, как и многие другие, я обменял право собственности на музыку на потоковые службы, поэтому все мои выборы относятся к 2014 году. И если на вашем новом ноутбуке нет дисковода для записи Компакт-диски, возможно, вам не повезло.

Несмотря на то, что варианты модернизации вашего диапазона поездок без дополнительных входов по цене, качеству и сложности использования, они уже существуют, и они действительно существуют.Вам больше не нужно чувствовать себя пойманным в ловушку AM / FM и любых компакт-дисков, которые вы можете найти в своей коллекции в гараже.

Вот несколько вариантов обновления плейлистов в вашем старом автомобиле:

Автомобильный кассетный адаптер RCA

Изображение производителя

Если ваша машина достаточно стара, чтобы еще иметь магнитофон (или если вы один из тех хипстеров, которые находят эту ретро-технологию иронично крутой), эта кассета с присоединенным шнуром и разъемом для наушников — дешевый и простой вариант для воспроизведения музыки. с вашего мобильного устройства.Но имейте в виду, что вы получаете то, за что платите: качество звука с этими вещами, как правило, варьируется от нормального до… ну, дерьмового. Обязательно прочитайте обзоры в Интернете, прежде чем совершать покупку, так как разные продукты были описаны как неуклюжие или статические, а некоторые жалобы на быстрое выход из строя устройства.

Автомобильный FM-передатчик Nulaxy Bluetooth

Изображение производителя

FM-передатчик подключается к гнезду прикуривателя и подключается к устройству с помощью вспомогательного кабеля или Bluetooth.Передатчик передает то, что играет с вашего телефона, на короткой FM-частоте, на которую вы настраиваете автомобильное радио и принимаете его. Это устройство должно обеспечивать хорошее качество звука, но может потребовать регулировки во время использования. Если вы находитесь в большом городе, может быть сложнее найти пустой непрерывный FM-сигнал, а если вы отправляетесь в поездку, вам, возможно, придется найти новый сигнал при перемещении между зонами прослушивания.

BOSS Audio 632UAB Автомобильная стереосистема

Изображение производителя

Самое большое и самое постоянное обновление, которое вы можете сделать для своей системы, — это просто избавиться от нее.Интернет полон автомобильных информационно-развлекательных систем на разных уровнях технологического развития. Вы можете получить его с дополнительным разъемом, USB-портом, проигрывателем компакт-дисков, Bluetooth или даже с полноэкранным экраном, если вам этого хочется. Цена обычно увеличивается с добавлением дополнительных функций, поэтому найдите то, что подходит вам, и убедитесь, что оно соответствует габаритам вашего автомобиля.

Да, вы можете установить новое радио самостоятельно, но это может потребовать определенных знаний, практики и терпения. Технические и автомобильные магазины могут сделать это за вас, и, возможно, это того стоит, если вы новичок, который не хочет рисковать, связываясь с мультимедийной системой вашего автомобиля.Это цитата для базовой установки от Geek Squad, но вы можете посмотреть, как установить ее в своем местном магазине автомобилей. Если вы надеетесь установить его самостоятельно, подумайте о том, что вам, возможно, придется купить дополнительные инструменты, которые помогут вам в этом.

No related posts.
