Подключение телефона к автомагнитоле — разные способы

Наверняка, многие знают, что, подключив смартфон к автомагнитоле, можно свободно передавать на нее музыкальные файлы и слушать любую музыку. Способов подключения, кстати, немало, и все они позволяют считывать файлы с мобильника, не влияя на его конструктивные особенности.

Подключение через разъем AUX

Этот способ самый давний («древний»), его использовали для подключения магнитол к сторонним устройствам в числе первых. Разъем — банальный круглый штекер на 3,5 мм (типичная версия для наушников). Шнур со штекерами можно встретить во многих в магазинах до сих пор. Присоединяют шнур посредством разъемов к телефону и, соответственно, к магнитоле. Она в этом случае будет играть роль усилителя.

Использование USB-разъема

Это самый популярный способ коммутации. К разъему можно подсоединить флешку либо смартфон (через провод). Между прочим, старые магнитолы лишены этой возможности и не совмещаются со смартфоном.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель?

Чтобы прослушать файлы при подсоединении телефона, достаточно:

  1. При помощи (телефонного) кабеля соединить смартфон и магнитолу.
  2. В настройках телефона найти «USB-подключение».
  3. Включить «передачу данных».

Обычно управление файлами доступно только с автомагнитолы. Но во многих современных моделях предусматривается возможность управления и с телефона тоже.

Если на смартфоне запустить плеер, тогда магнитола будет выполнять функцию усилителя. Возможен запуск и др. приложений. Во время прослушивания музыки телефон будет, хоть и медленно, но заряжаться. Один нюанс: шнур, используемый для подсоединения, может мешать и создавать неудобства.

Самый продвинутый способ — Bluetooth

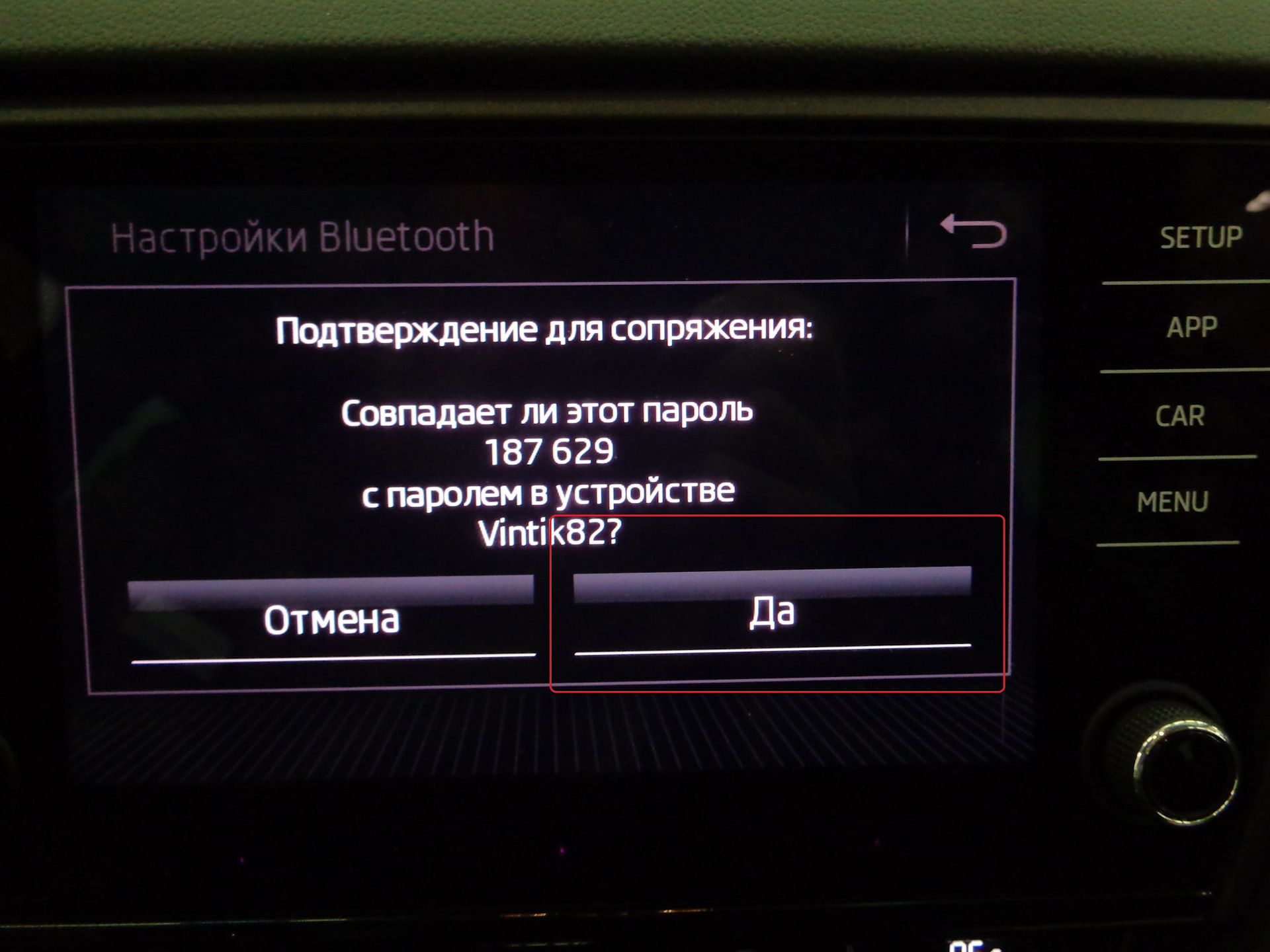

Способ предполагает наличие беспроводной связи, поэтому если у магнитолы нет такой функции, он не подойдет. Для подключения нужно включить Bluetooth на смартфоне и магнитоле, затем выполнить сопряжение устройств. Таким образом, помимо прослушивания аудио, можно будет просматривать еще и видео.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель? А при звонке на мобильный водитель сможет принять вызов через автомагнитолу.

Передатчики — трансмиттеры для беспроводного подключения

Существует много видов таких передатчиков. Из них часто используется FM-трансмиттер — его подключают в AUX-разъем смартфона. Он получает данные с телефона, затем передает их магнитоле.

Схема действий: подключить — включить проигрыватель на телефоне — настроить волны на трансмиттере — включить приемник — найти волну. Раньше трансмиттеры встраивали в некоторые телефоны.

Эмуляторы

Универсальное средство считывания. Имеет выводы USB и AUX, при помощи которых можно слушать музыку с флешки, телефона, плеера. Подключают через вывод lso на задней стенке автомагнитолы.

Bluetooth-трансмиттер

Передатчик подсоединяют к AUX- разъему на магнитоле. Далее включают плеер на смартфоне и устанавливают трансляцию на Bluetooth-гарнитуру (= траннсмитеру). Устройства Bluetooth обеспечивают хорошее качество, но батарея у них разряжается быстро.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель? Эта проблема решается при помощи подзарядки, работающей от прикуривателя.

Источник

Как подключить телефон к автомагнитоле pioneer

Автомагнитола pioneer

В современном автотранспорте трудно себе представить отсутствие автомагнитолы или другого прибора, издающего звук. Но, на этом производители изделий не ограничивают функции своих устройств.
Японской компанией Рioneer подключение автомагнитолы к линейному входу обеспечивает возможность подсоединения многих устройств, от внешних источников звуков. В статье предлагается познакомиться, как правильно подключить автомагнитолу пионер, чтобы расширить ее возможности.

От правильного подключения автомагнитолы в автомобиле зависит надежность ее работы, сохранность зарядки аккумулятора, четкость воспроизводимых звуков.
Устройство подключается посредством разъемов, которые бывают:

  • ISO разъемы, соответствующие международному стандарту.

Совет: Использование такого типа разъемов должно выполняться строго по целевому назначению, иначе можно вывести из строя оборудование.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель?

  • Индивидуальные.
    Для удобства берется переходник, на одном конце которого расположен ISO разъем, а другой подключается к проводке автомобиля. Но соединение проводов может быть не достаточно надежным, тогда это будет поводом для короткого замыкания.

Совет: Лучше один раз приобрести разъем стандарта ISO, цена их приемлемая для каждого автолюбителя, и не испытывать в дальнейшем проблем с подключением новых магнитол.

Разъемы стандарта ISO

Особенности разъемов ISO

По стандарту ISO в комплект входят два штекера разных цветов:

  • Коричневого – для обеспечения выхода на акустику машины звука.
  • Черного — для питания устройства и некоторых дополнительных функций.

При подключении автомагнитолы нужно обеспечить правильное соединение плюсового провода.

Совет: Для подключения изделия нужно использовать плюсовой провод от АБК и соединять его через предохранитель.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель? Диаметры проводки и на разъеме автомагнитолы должны быть одинаковыми или на проводке больше.

Чтобы уменьшить утечку электроэнергии, автомагнитолу можно подключить по схеме, показанной на фото.

Схема подключения автомагнитолы

На ней обозначение проводов:

  • Синий, обеспечивает включение антенны.
  • Красный, сигнализирует включение автомагнитолы от замка зажигания.
  • Желтый, обеспечивает питание от АБК.
  • Черный – подключение земли.
  • Диоды, используются разные, можно брать со слабым током типа КД522Б.

После установки устройства подключение производится подачей полюса на красный и желтый провода:

  • Красный – силовой, отключает автомагнитолу.
  • Желтый – отвечает за настройки и питание памяти изделия.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель?

Как подключить автомагнитолу pioneer к автомобилю можно увидеть на видео.

Как сделать в автомагнитоле pioneer линейный вход

Иногда, после приобретения автомагнитолы у владельца машины стоит вопрос: как подключить автомагнитолу пионер к линейному входу.
Это дополнительная функция, которая позволяет к магнитоле подключать приборы и устройства от внешних источников звука. Сделать линейный вход своими руками достаточно легко.
Для работы понадобятся:

  • Паяльник.
  • Припой для пайки элементов.
  • Наушники.
  • Для соединения проводов, разъемы.
  • Провода.

Инструкция проведения операций:

  • В штатной автомагнитоле пионер, скорее всего, уже встроен вход AUX — внешний источник звука. Для его подключения нужно найти распайку подключения.
    Отыскать и отключить три контакта, расположенные на разъеме, с помощью которого производится подключение автомагнитол pioneer.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель? Отвечают они за входящий сигнал к правому и левому каналам.
  • Чтобы убедиться в правильности отключения именно тех проводов, которые необходимы, нужно включить автомагнитолу и по отдельности коснуться пальцем каждого провода. При увеличении громкости, можно услышать в динамиках характерное гудение.
    Бояться, что ударит током не стоит: в схеме напряжение низковольтное, поэтому рукам ничего не угрожает.
  • Припаиваются к проводам разъемы по типу напоминающих тюльпан. В этом случае, можно будет подключать к автомагнитоле разные устройства, с помощью переходников, или припаять напрямую от наушников разъем.
  • Линейный вход можно сделать и немного по-другому: открывается автомагнитола и отыскиваются в ее схеме все метки, отвечающие за распайку входа Line-in. Они, в основном, так и метятся: Line-R, Line-Lи Line GND.
    Касанием каждым пальцем контакта можно проверить правильность определения «назначения».
  • Для линейного входа на печатных платах часто предусмотрены контакты.Как подключить телефон к автомагнитоле: Как подключить телефон к магнитоле через USB кабель? Нужно найти эти контакты, припаять к ним разъемы и провода для подключения, с помощью переходников устройств.
  • Подобным образом отыскиваются входы звукового сигнала на микросхеме усилителя. Но, сначала нужно разобраться в сути работы: сигнал поступает от источника к внешним выходам и усилителю.
    Чаще всего все эти устройства монтируются на одной плате, но иногда усилитель выносится и на отдельную плату.
  • Отыскиваются на схеме магнитолы конденсаторы, а затем рядом с ними припаивается провод, который нужен, чтобы подключить внешнее устройство. Проверяется правильность распайки тоже, методом тестирования, притрагиваясь пальцем ко всем проводам.

После выполнения всех операций, к автомагнитоле pioneer можно будет подключить mp3-плеер, телефон и другие устройства.

  • Автор: Григорий Романчук
