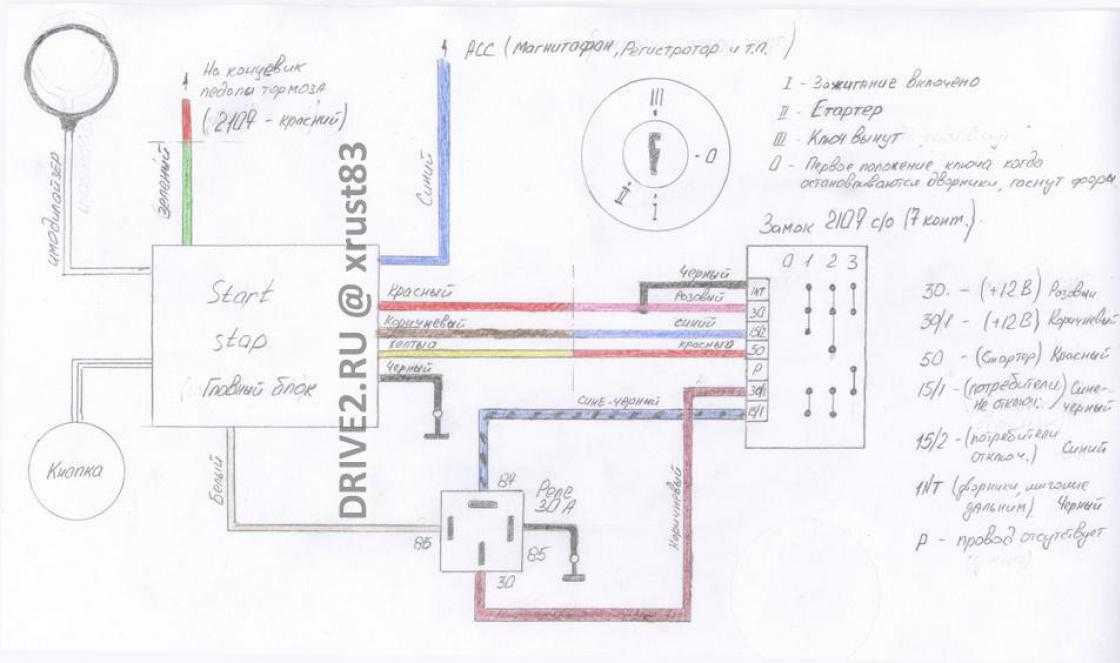

Кнопка старт-стоп: установка вместо замка зажигания сделать самому. ..

Рассмотрение выключателей QF1

Подключение пускателя через кнопку «пуск-стоп» осуществляется при помощи реле. Если рассматривать схему с проводным контроллером, то тиристор используется на две фазы. Непосредственно конденсатор потребуется на 4 пФ. Специалисты говорят о том, что регуляторы можно использовать на два и три выхода. Однако в данном случае многое зависит от типа выпрямителя. В стандартных станках он устанавливается с положительным зарядом.

Сопротивление у него равняется не менее 50 Ом. Также важно отметить, что у него предусмотрена замыкающая пластина. В такой ситуации первые контакты от переключателя подводятся к реле. При этом контролер замыкается по первой фазе. Перед проверкой сопротивления важно убедиться в заземлении цепи. Также рекомендуется заранее подключить изолятор. Второй контакт от переключателя подводится к расширителю. Стабилизатор для подключения потребуется волнового типа.

Магнитный пускатель — для чего он нужен и как его подключать

Схема с нереверсивным пускателем

Нереверсивные пускатели в последнее время часто встречаются. Подключение кнопок «пуск-стоп» разрешается делать напрямую через реле. В данном случае триггеры не применяются. Также надо отметить, что установку переключателя можно сделать через компаратор. В такой ситуации появится возможность установить регулятор. Дополнительно устанавливается стабилизатор.

Специалисты говорят о том, что преобразователь применяется двунаправленного типа. Подключение первого контакта осуществляется по первой фазе. Также надо отметить, что конденсаторы в цепи применяются емкостного типа. Стабилизатор при этом понадобится однополюсного типа. Если рассматривать двуканальные преобразователи, то для них используются только контактные расширители. Переключатели в данном случае замыкаются с обкладкой. Первые контакты подводятся по второй фазе.

Применение реверсивных пускателей

Подключение кнопки пуска-стопа через реверсивные пускатели осуществляется с преобразователями и без них. Если рассматривать первый вариант, то конденсаторы применяются с полупроводниковыми изоляторами. Непосредственно обмотка используется на 15 В. Показатель сопротивления на ней должен составлять не менее 30 Ом.

Схема правильного подключения магнитного пускателя: пошаговое…

Компаратор для переключателя используется на два выхода. Первый контакт замыкается по первой фазе. Стабилизатор при этом должен находиться в разомкнутом состоянии. Некоторые модификации продаются с фильтрами. Также стоит отметить, что существуют контакторы с однопереходными резисторами.

Инструкция по пускателям серии ПМЛ-1100

Как подключить кнопку «пуск-стоп»? Это довольно просто сделать через канальный тиристор. Преобразователи для устройства подбираются на два фильтра. Показатель сопротивления в среднем равняется 55 Ом. Динисторы разрешается использовать двунаправленного типа.

Специалисты говорят о том, что контакторы важно тщательно зачистить. Дополнительно стоит отметить, что проводники должны быть хорошо изолированы. Первый контакт замыкается на второй фазе. Проводимость цепи в среднем равняется 4. 5 См. Расширитель при установке применяется широкополосного типа.

Подключение модульного пускателя

К модульным пускателям подключается только проводная кнопка «пуск-стоп». В данном случае преобразователи часто используются с переходниками. Первый контакт от переключателя замыкается по первой фазе. Непосредственно изолятор устанавливается в последнюю очередь. Тиристор применяется с выпрямителем. Однако в данном случае многое зависит от контроллера. Если рассматривать модели на три выхода, у них имеются два динистора. Первый контакт от переключателя замыкается по второй фазе. Стабилизатор в конце устанавливается с одним фильтром.

Пускатели открытого исполнения

Кнопка «пуск-стоп» в корпусе к пускателю открытого типа подключается с проводным триггером. Трансивер применяется с одним или несколькими расширителями. При подключении преобразователя проверяется сопротивление, поскольку конденсатор может не выдерживать токовой нагрузки.

Данный параметр в среднем равняется 33 Ом. Если устанавливать переключатель с трехконтактным контроллером, то трансивер используется многоканального типа. Проводимость у него должна составлять примерно 4.5 См. Дополнительно важно отметить, что второй контакт от переключателя замыкается по первой фазе. Специалисты говорят о том, что проводник на пластине необходимо тщательно зажимать. Изолятор устанавливается за расширителем. Если припаять проходной трансивер, то для цепи используется два фильтра.

Подключение пускателей закрытого исполнения

Кнопка «пуск-стоп» к данным пускателям устанавливается напрямую через реле. Транзисторы с этой целью подбирают низкой проводимости. Перед подключением компонентов тестируется выходное сопротивление. Указанный параметр в цепи не должен превышать 45 Ом. При высоких перегрузках рекомендуется поменять фильтр. Также стоит отметить, что проблемы могут наблюдаться из-за малой проводимости транзистора. Первый контакт от переключателя замыкается по первой фазе. Стабилизатор для цепи используется только однополюсного типа. Показатель пороговой перегрузки у представленного компонента равняется не менее 5 А.

Подключение переключателя через однопереходный триггер

Однопереходные триггеры обладают большой проводимостью. Изоляторы для устройств подбираются двунаправленного типа. Простая кнопка «пуск-стоп» устанавливается напрямую через реле. Также надо отметить, что установку устройства можно сделать через блок управления. Если рассматривать обычный фрезерный станок, то трансивер используется одноканального типа. Первый контакт от переключателя подводится по второй фазе. На данном этапе работы важно протестировать выходное сопротивление. При перегрузке 3 А проводимость не должна превышать 5.5 См.

Если используются полупроводниковые контроллеры, то сопротивление в среднем равняется 55 Ом. Дополнительно важно отметить, что часто устанавливаются замыкающие контакторы на два выхода. В такой ситуации изолятор устанавливается за преобразователем. Таким образом, перегрузка в конечном счете не превысит значение 6 А. Триггеры часто применяются с расширителем. Контакты к ним разрешается подключать напрямую.

Применение двухпереходных триггеров

Довольно часто кнопка «пуск-стоп» устанавливается с двухпериодными триггерами. Подключаются они через реле на 12 В. Блок питания применяется импульсного типа. Реле разрешается использовать на 4 А. Триггер для установки переключателя монтируется за преобразователем. Сопротивление на выходе равняется не более 40 Ом. Если элемент сильно перегревается, значит проблема кроется в перегруженности триггера. Для этого используются только проводные конденсаторы. При этом компараторы замыкаются по первой фазе.

Устройства с емкостными контроллерами можно подключать только через динисторы. В данном случае подходят модификации только на три выхода. Изолятор устанавливается на выходе цепи. При этом преобразователь подбирается с двунаправленным блокиратором. Выходное напряжение в цепи составляет около 15 В. В данном случае коэффициент перегрузки не должен превышать 4 А. Если используется дипольный контроллер, то переходник можно применять на два выхода. Первый контакт от переключателя замыкается по второй фазе. При этом сопротивление должно составлять не более 30 Ом.

▶▷▶▷ схема подключения кнопки старт стоп на русском

▶▷▶▷ схема подключения кнопки старт стоп на русском

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	28-05-2019

схема подключения кнопки старт стоп на русском — Как установить кнопку старт стоп своими руками pol-zrustavim-knopku-start-stop-svoimi Cached Как работает кнопка Старт — стоп В большинстве случаев принцип такой: вы снимаете автомобиль с сигнализации, садитесь в авто и нажимаете педаль тормоза, затем один раз жмёте кнопку запуска машины Кнопка Старт-Стоп: установка, схема и подключение кнопки avtopubcomknopka-start-stop-ustanovka-sxema-i Cached Кнопка Старт — Стоп : схема подключения , установка кнопки запуска двигателя с Алиэкспресс своими руками Схема Подключения Кнопки Старт Стоп На Русском — Image Results More Схема Подключения Кнопки Старт Стоп На Русском images Как подключить кнопку старт стоп? Пошаговая установка во всех autoflitru1002-kak-podklyuchit-knopku-start-stop Cached Один из самых задаваемых нынче вопросов как подключить кнопку старт стоп на свою машину, пусть даже и не совсем новую Данная инновация стала популярной, и не только потому, что является м Установка кнопки Старт-Стоп ( Start engine) goodcitysuposts25-ustanovka-knopki-start-stop Cached Инструкция по установки кнопки Старт — Стоп ( Start engine) на BMW E36 После того как на Е36 начал клинить замок зажигания появилась идея установки кнопки Start engine Установка и подключение кнопки стартстоп на автомобили лада remontomorecomobsluzhivanieustanovka-i Cached Главная Ремонт Кнопка старт — стоп на Лада Веста отчет по установке Ну, как и обещал некоторым Людям), выкладываю небольшой отчёт об установке кнопки Старт — Стоп на Лада Веста Установка кнопки старт-стоп вместо замка зажигания mytopgearruinterestingeeustanovka-knopki-start-stop Cached Современные кнопки старт стоп имеют более сложную схему подключения Помимо того, что установленная на конвейере кнопка не служит не только для запуска, но и для остановки двигателя, создатели авто осуществляют её Установка и подключение кнопки стартстоп на автомобили Лада ладаонлайнdo-my-selftuningtuning Cached Универсальная схема подключения кнопки старт стоп из комплекта: Теперь в кармане можно носить только брелок от сигнализации Схема установки кнопки старт стоп (минимальные затраты) Инструкция Подключения Кнопки Старт Стоп — booksmovement booksmovementweeblycombloginstrukciya Cached Универсальная схема подключения кнопки старт стоп из комплекта: Теперь в кармане можно носить только брелок от сигнализации Гость Mars, это такой ОД Попробуйте обратиться к другому Установка и подключение кнопки СТАРТ-СТОП на Ланос wwwyoutubecom watch?vhsOtmLuuEjU Cached Часть вторая-демонстрация работы кнопки Старт — Стоп Правила с способ подключения раскрыты в первой части Кнопка старт-стоп своими руками схема mashintopruarticlesphp?id2821 Cached Установка кнопки старт стоп вместо замка зажигания Понятно, что первый пункт больше похож на имитацию кнопки старт — стоп , но для приверженцев подобной идеи есть вполне разумное обоснование Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 28,700

• Не могу загрузить обновление игры, игра выбрасывает на обновление, а там на кнопке написано quot;отк
• рытьquot; жмёшь её и снова перекидывает в игру, а там снова quot;Обновитьquot;!!!!! Участники чемпионата уже готовят свои автомобили к битве, с начала старта замеров многие спортсмены заметно улучшил
• оната уже готовят свои автомобили к битве, с начала старта замеров многие спортсмены заметно улучшили свои результаты.
  …кожа, 6 Airbags, ABS, ESP, ксенон, ЦЗ, эл. стекл, эл. зерк, ддождя, обогрев сид, парктроник, лдиски, R18 КОМПЛЕКТАЦИЯ ФУНКЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ Биксеноновые фары: светодиодные, поворотные сигналы и задние стоп… На старте продаж плеер появится в комплекте с выпущенным в прошлом году HD-донглом. Изображения устройства отличает новый логотип: вместо спиралевидного значка Chromecast на корпусе красуется буква G. Летняя школа русского языка. Федеральный центр технического творчества учащихся. Центр дополнительной лингвистической подготовки. Локальные нормативные акты и методические документы для обеспечения образовательного процесса. Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой СтартСтоп; Типовая схема подключения T94. Массажёры для стоп. Самая компактная мультиварка с голосовым меню на русском языке: сообщит всё необходимое о процессе приготовления!

эл. стекл

• это такой ОД Попробуйте обратиться к другому Установка и подключение кнопки СТАРТ-СТОП на Ланос wwwyoutubecom watch?vhsOtmLuuEjU Cached Часть вторая-демонстрация работы кнопки Старт — Стоп Правила с способ подключения раскрыты в первой части Кнопка старт-стоп своими руками схема mashintopruarticlesphp?id2821 Cached Установка кнопки старт стоп вместо замка зажигания Понятно
• садитесь в авто и нажимаете педаль тормоза
• садитесь в авто и нажимаете педаль тормоза

схема подключения кнопки старт стоп на русском Картинки по запросу схема подключения кнопки старт стоп на русском Другие картинки по запросу схема подключения кнопки старт стоп на русском Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Перевод инструкции кнопки старт стоп новая версия на русском Cхема установки и подключения китайской кнопки старт стоп start stop engine перевод на русском языке Самая свежая и точная инструкция Кнопка СтартСтоп установка, схема и подключение кнопки февр г Кнопка Старт Стоп схема подключения , установка кнопки запуска двигателя Схемы подключения кнопки на русском и английском Установка кнопки стартстоп вместо замка зажигания mytopgear mytopgearru Интересное Электрика и электроника Рейтинг голосов Установка кнопки старт стоп своими руками на автомобиле со сцепление для пуска мотора, причём на русском языке если машина куплена у нас Видео Установка кнопки СТАРТ СТОП вместо ключа зажигания на НИВу Dmitriy RES YouTube авг г Как установить СТАРТ СТОП кнопку в АвтоУстановка кнопки start Pegoff YouTube мар г Схема подключения старт стоп с али Александр Лисин YouTube янв г Все результаты Установка кнопки ENGINE START STOP на ВАЗ Лада Похожие Комплект кнопки СТАРТ СТОП Установка Согласно схеме , которая шла в комплекте на английском языке и которую я нашел в сети на русском , Установка кнопки стартстоп на Лада , л, Лада Сделано в СССР Бортжурнал Установка кнопки старт стоп и на русском , даже на Али На схеме все предельно просто особенно если у Установка кнопки STARTSTOPENGINEЗамок зажигания Пока Audi quattrysha Бортжурнал Установка кнопки START учил немецкий нашёл в инете схему подключения на русском , блок там немного другой, Как установить кнопку старт стоп своими руками Рейтинг , голосов Перейти к разделу Схема подключения Управляющий сигнал подключается к кнопке Startstop Разрешающий сигнал остаётся пустым Установка кнопки старт стоп вместо замка зажигания своими Тюнинг Рейтинг , голосов Последовательность установки кнопки старт стоп своими руками Достоинства и недостатки устройства, установленного на замок зажигания Установочный комплект кнопки STARTSTOP Engine c июл г Установочный комплект кнопки STARTSTOP Engine c иммобилайзером руб Имеет схему подключения на русском языке Кнопка стартстоп для запуска авто купить Electrokotru Похожие Рейтинг отзывов , Кнопка старт стоп с автозапуском автомобиля ClickStart Все необходимое в комплекте инструкция на русском ; Высокое качество изготовления Кнопка запуска двигателя STARTSTOP Engine с иммобилайзером Похожие Рейтинг отзывов , Купить кнопку старт стоп с иммобилайзером в интернетмагазине в комплекте инструкция на русском ; Высокое качество изготовления Если вы Кнопка СТАРТ СТОП на Приору Советы при подключении Приора Приора Тюнинг мая г Кнопка старт стоп в Приору, все за и против Чтобы дать однозначный ответ на вопрос нужна ли такая установка нужно понимать, Установка кнопки СтартСтоп вместо замка зажигания авг г Сегодня любой автовладелец может купить кнопку Старт Стоп и самостоятельно установить на свой автомобиль, цена вопроса Не найдено русском Установка кнопки СтартСтоп Start engine GoodCity Группы Автомобили Посты Инструкция по установки кнопки Старт Стоп Start engine на BMW E После того как на Е начал клинить замок зажигания появилась идея Кнопка StartStop Engine с иммобилайзером Просмотр темы autoladaru Семейство Самара апр г сообщений авторов кнопка старт стоп сали экспрессакак подключить наВаз Видел, тоже самое только вид немного другой, а описание тоже, только на русском с уже подключенной сигнализацией схема выше, хотя не должно по любому Установка Кнопки СтартСтоп Теория Евгений Фролов дек г Добавлено пользователем Евгений Фролов Установка Кнопки Старт Стоп Теория Евгений Фролов HD Как Установить Старт Стоп Кнопку В Авто Установка Кнопки Start Установка и подключение кнопки стартстоп на автомобили Лада Сделано своими руками Тюнинг и доработки Лада Веста Похожие мая г Кнопку старт стоп подключить к разъему замка зажигания позволяет в течение минут вернуться к схеме запуска с ключом, а чтобы Не найдено русском Запуск двигателя с кнопки, много схем подключений ладарфtuningelectrikaknopkastartenginehtml Похожие Рейтинг , голосов дек г Удобно подсветку кнопки и питание реле подключить не к АКБ, а к сигнализации снял с охраны кнопка пуска двигателя Кнопка StartStop Engine запуск с нажатой педалью Скачать прошивку контроллера Отзыв о Кнопка стартстоп Intelligent Band Keyless EntryPush Start Рейтинг отзыв Поискав ещё варианты, муж решил купить кнопку старт стоп с аукциона коробочку, я вытащила инструкцию и там не было ни одного русского слова А вообще если бы, сразу была нужная схема , то подключить эту кнопку не Stop start кнопка Lada ツɐʞdиҺツ БЫВШАЯ Logbook Установка кнопки ENGINE START STOP на ВАЗ бортжурнал Лада на английском языке и которую я нашел в сети на русском , я разобрался с Бесключевой доступ и кнопка стартстоп своими руками RuslarPro янв г Добавлено пользователем misha misha icon misha misha, icon , icon Скачать Добавил Сергей Сергеевич Сигнализация в Кнопка старт стоп , бесключевой доступ и Установка кнопки СтартСтоп Практика Бесплатно Скачать Как разрезать яблоко водой?Тимур Сидельников Просмотров тыс Установка кнопки Старт Стоп Практика Язык Русский Страна США Купить Кнопка Старт стоп с запуском двигателя, Start Stop Engine Рейтинг отзыв , В наличии Купить Кнопка Start Stop с блоком управления и функцией запуска двигателя Синяя подсветка кнопки Схема подключения кнопки на SsangYong Kyron Magicar русский кнопкой запуска толчок остановки двигателя Новый Magicar нажать кнопку старта и дистанционного запуска системы, русский Русский Руководство Инструкция Нажмите старт push start stop два самых популярных способа установить кнопку стартстоп Похожие Установка и подключение кнопки старт стоп на автомобили Лада Одна из наличие вместо привычного ключа зажигания кнопки старт стоп двигателя Кнопка Start Stop Старт Стоп GT и тюнинг в СанктПетербурге Система зажигания Кнопка запуска двигателя апр г Имеет схему подключения на русском языке Активация системы происходит с помощью брелка активации, под СанктПетербург Подключение к кнопке старт стоп мондео дизель StarLine Те выбираем двойное нажатие на кнопку старт стоп И даже задержку между нажатиями Sign in Sign up Самостоятельная установка ; Questions А и ВНЕштатная кнопка стартстоп Общение на любые темы По какой схеме подключать сигнализацию по типовой как установлено на данный момент или по схеме для автомобилей с кнопкой Старт Стоп ? Схема задержки включения кнопки старт стоп Как подключить Блок упраления; Кнопка start stop с подсветкой; Крепление кнопки старт стоп ; Два шлейфа проводов для подключения системы; Инструкция на русском Купить Кнопка STARTSTOP Engine CDPS для запуска shtatdzrru Кнопки StartStop Engine Похожие Универсальная Кнопка STARTSTOP Engine для запуска двигателя Кнопка STARTSTOP Engine для Инструкция по установке на русском языке Кнопка старт стоп для запуска двигателя с иммобилайзером Start Охранные системы для авто Кнопки старт стоп х считыватель RFIDчипов; х RFID метки; х кнопка старт стоп ; х комплекта проводов; х инструкция по подключению на русском языке Установка кнопки СтартСтоп Архив Lifan X Форум Lifan wwwlifanxruforumarchiveindexphpthtml Похожие нояб г сообщение авторов Архив Установка кнопки Старт Стоп Делаем своими руками Саму схему чуть позже переведу на адекватный русский язык Кнопка старт стоп, startstop Установка, доставка купить в Авито Пятигорск Запчасти и аксессуары Похожие Объявление о продаже Кнопка старт стоп , startstop Установка , доставка в Ставропольском крае на Avito Установка кнопки старт стоп для запуска двигателя вместо замка авг г Купить кнопку старт стоп start stop engine; Состав комплекта, функции и характеристики; Установка кнопки запуска мотора своими Кнопка СтартСтоп Engine StartStop с иммобилайзером купить Авто, мото, водный транспорт Автозапчасти Другое дек г Кнопка старт стоп start stop engine system замок зажигания запуск Приложил схему подключения для ВАЗ на русском языке, Кнопка APВВN ПускСтоп dмм неонВ зр ИЭК Группа Кнопка APВВN Пуск Стоп dмм неонВ зр ИЭК Количество нормально закрытых контактов ; Скачать документы Схема Подключения Электросхема кнопка СтартСтоп pradoclubsu wwwpradoclubsu Технический раздел Ремонт и обслуживание сообщений авторов Нужна электрическая схема подключения кнопки Старт Стоп на Прадо доступ к полному мануалу по ремонту и элсхемам на русском языке Кнопка StartStop Engine Иммобилайзер Автомобильный АВТО ШОП Рейтинг голоса Кнопка StartStop Engine Иммобилайзер Схема подключения в комплекте есть, подключение проще простого, занимает не много Работает на ура, крутой товар для русского автопрома, удивлять пассажиров удаётся на ура Установка кнопки STARTSTOP ENGINE Nissan Sylphy Club Рейтинг , голосов авг г Установка кнопки STARTSTOP ENGINE Проверяем работупри поднесении брелка иммобилайзера слышим би би схема собрана apikru Просмотр темы Кнопка стартстоп вопросы и отзывы apikruforumviewtopicphp?ftstart янв г Приобрёл отдельно кнопку engine start new, качество на вышлите схему подключения просто данной кнопки без модуля, буду очень startstop button Русский перевод Словарь Linguee Примеры перевода, содержащие startstop button Русскоанглийский словарь и система поиска по миллионам русских переводов Английско русский cловарь На данный момент в разработке Эта схема заставляет контактор увеличения запаса хода и системы включения выключения двигателя Инструкция Ford Focus Установка модуля Engine Start с кнопкой Ford Электрооборудование апр г Установка модуля Engine Start с кнопкой вместо замка с дополнителем интеллектуальным модулем;; Кнопка Start Stop с кабелем Кнопка стартстоп двигателя Страница Takerim Общий раздел Для автомобиля Автомелочи окт г Там же есть схема её подключения покажете по какому проводу на одну китайскую кнопку , а описание к ней копируете с русского Замена кнопки старт стоп на ключ wwwkskdivniyruuserfileszamenaknopkistartstopnaklyuchxml Ключа зажигания на новой crv кнопкой старт стоп Кнопка старт стоп своими Кнопка старт стоп своими руками схема imgur Установка кнопки стартстоп форум Кнопка Тургенев и русский реалистический роман XIX века Купить Кнопка старт стоп Start в Киеве, Одессе, Львове Охранные системы для авто Кнопки старт стоп При подключении кнопки старт стоп к центральному замку появляется возможность удаленного запуска х инструкция по подключению на русском Кнопка старт стоп для запуска двигателя Cardot PSR, цена Кнопка старт стоп для запуска двигателя Cardot PSR , грн В наличии Комплектация х Блок управления х RFID считыватель х RFID метки черные х Кнопка старт стоп х Комплект проводов х Инструкция на русском Вместе с схема подключения кнопки старт стоп на русском часто ищут кнопка старт стоп инструкция на русском подключение кнопки старт стоп к сигнализации кнопка старт стоп без иммобилайзера кнопка старт стоп схема подключения кнопка старт стоп отзывы кнопка старт стоп своими руками как пользоваться кнопкой старт стоп кнопка старт стоп на приору Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Не могу загрузить обновление игры, игра выбрасывает на обновление, а там на кнопке написано quot;открытьquot; жмёшь её и снова перекидывает в игру, а там снова quot;Обновитьquot;!!!!! Участники чемпионата уже готовят свои автомобили к битве, с начала старта замеров многие спортсмены заметно улучшили свои результаты. …кожа, 6 Airbags, ABS, ESP, ксенон, ЦЗ, эл. стекл, эл. зерк, ддождя, обогрев сид, парктроник, лдиски, R18 КОМПЛЕКТАЦИЯ ФУНКЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ Биксеноновые фары: светодиодные, поворотные сигналы и задние стоп… На старте продаж плеер появится в комплекте с выпущенным в прошлом году HD-донглом. Изображения устройства отличает новый логотип: вместо спиралевидного значка Chromecast на корпусе красуется буква G. Летняя школа русского языка. Федеральный центр технического творчества учащихся. Центр дополнительной лингвистической подготовки. Локальные нормативные акты и методические документы для обеспечения образовательного процесса. Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой СтартСтоп; Типовая схема подключения T94. Массажёры для стоп. Самая компактная мультиварка с голосовым меню на русском языке: сообщит всё необходимое о процессе приготовления!

Схема подключения контактора пуск-стоп (3 цепи)

29. 11.2021 Инженер ИНСТРУМЕНТ 0

В этой статье мы познакомимся со схемой подключения контактора стоп-старт (3 цепи) для управления трехфазным двигателем. Преимущества и недостатки схемы управления контактором с помощью кнопок по сравнению с выключателем.

Содержание

Сравнение схемы управления контактором с помощью выключателя и кнопки

Принципиальная схема с использованием двух кнопок и переключателя для управления размыканием и замыканием контактора показана ниже.

Разница между схемой с использованием кнопки и переключателя

– В схеме используется 2-позиционный переключатель

+ Преимущества: это самая простая схема для управления контактором. Принципиальная схема и принцип работы очень просты: когда выключатель замкнут, контактор находится под напряжением. Когда переключатель разомкнут, цепь разомкнута, контактор отключен от источника питания.

Недостаток этой схемы при работающем двигателе. При внезапном отключении питания двигатель остановится. Если переключатель не установлен в нормально разомкнутое положение, цепь будет находиться в режиме ожидания. После восстановления питания двигатель продолжает вращаться. Это опасно для пользователя и выходной нагрузки, если переключатель забывают вернуться в открытое положение во время сбоя питания.

– Схема подключения контактора пуск-стоп с помощью кнопки

+ Преимущество схемы с использованием 2-х кнопок заключается в том, что когда схема работает, в случае сбоя питания, схема немедленно возвращается в исходное состояние. При восстановлении питания двигатель все равно остановится. Благодаря этому преимуществу схема с использованием кнопки широко применяется в промышленных электрических шкафах.

+ Недостаток этой схемы в том, что она дороже, схема сложнее, чем схема с использованием выключателя. И необходимо использовать вспомогательный контакт контактора, или мы можем использовать реле 220 В для замены вспомогательного контакта.

3 Схема подключения контактора пуска и останова с помощью переключателей и кнопок

1. В схеме используются 2-позиционные поворотные переключатели

* Схема подключения контактора пуска и останова с помощью переключателя

Управление контактором с помощью 2-х позиционного поворотного переключателя

– Силовая цепь

Силовая цепь к выключателю управления трехфазным двигателем включает: Автоматический выключатель (CB), магнитный пускатель, тепловое реле. В котором СВ есть устройство для ручного включения и выключения питания и защиты от короткого замыкания силовой цепи. Магнитные пускатели используют 3 главных контакта для подключения и отключения 3-х фазных двигателей от сети.

+ Магнитный пускатель включает контактор последовательно с тепловым реле.

+ Три провода двигателя подключатся к другому выводу теплового реле.

+ Верхний контакт контактора подключается к источнику питания через CB.

– Цепь управления:

+ В цепи управления используется переключатель последовательно с катушкой контактора и последовательно с нормально замкнутым контактом (95 96) теплового реле. Предохранитель последовательно со всей цепью для защиты от короткого замыкания и перегрузки цепи управления.

+ Индикатор работы подключен параллельно катушке контактора. Когда контактор находится под напряжением, свет горит, когда контактор не находится под напряжением, свет не горит.

+ Индикатор неисправности последовательно с нормально разомкнутым контактом (97 98) теплового реле. Загорается при срабатывании теплового реле, указывая на перегрузку двигателя.

* Принцип работы

+Сначала включим трехфазный автоматический выключатель. В нормальном состоянии переключатель находится в разомкнутом состоянии, а цепь управления разомкнута.

+ Когда мы переводим переключатель в замкнутое состояние, цепь управления замыкается. В это время через катушку контактора К будет протекать ток. Катушка контактора становится электромагнитом, который притягивает подвижные контакты, изменяя состояние контакта К с разомкнутого на замкнутое.

Когда контакт К замкнут, цепь питания будет замкнута, поэтому на двигатель подается трехфазное питание, и двигатель начинает работать.

+ Когда мы переводим выключатель в нормально разомкнутое положение, катушка контактора теряет питание. Благодаря усилию внутренней пружины контакт возвращается в исходное положение. Контакт К из замкнутого состояния становится разомкнутым, поэтому двигатель теряет мощность и перестанет вращаться.

2. В схеме используются две кнопки

– Схема подключения

+ 2-позиционный переключатель заменен нормально разомкнутой кнопкой Пуск последовательно с нормально замкнутой кнопкой Стоп.

+ Вспомогательный контакт К подключается параллельно кнопке Пуск для замены этой кнопки после ее возвращения в исходное состояние.

Схема подключения контактора стоп-старт с использованием двух кнопок

– Принцип:

+ При нажатии кнопки Пуск цепь управления замыкается и на контактор подается напряжение. Главный контакт и вспомогательный контакт контактора К замыкаются. На двигатель подается трехфазное питание, и он начинает вращаться.

+ После отпускания кнопки «Старт» для возврата в разомкнутое состояние, ток протекает через вспомогательный контакт К, через катушку К.

+ При нажатии на кнопку «Стоп» цепь управления разомкнута. Таким образом, контактор теряет мощность, в результате чего двигатель теряет связь с трехфазным напряжением.

+ При перегрузке двигателя ток через тепловое реле превышает номинальный ток. Биметаллическая полоска внутри теплового реле нагревается, изменяя состояние контактов.

+ Контакт ORL (95 96) переключается с нормально замкнутого на нормально разомкнутый, поэтому катушка контактора K больше не находится под напряжением. При этом контакт ORL (97 98) замыкается, горит индикатор Error.

Смотрите видео о схеме включения контактора с помощью двух кнопок – Galco TV

3. Цепь управления в двух положениях

Цепи управления двигателем в двух местах могут размещать контроллеры в двух разных местах. Двигатель может управлять запуском и остановкой в ​​обоих положениях.

– Схема подключения

+ Использование двух нормально разомкнутых кнопок: Пуск1, Пуск2, соединенных параллельно друг другу и параллельно вспомогательному контакту К.

+ Две нормально замкнутые кнопки: Стоп1, Стоп2, соединенных последовательно.

Схема подключения контактора пуск стоп в 2-х положениях

– Принцип работы:

+ Когда нажимаем Пуск1 или Пуск2, цепь управления замыкается и двигатель работает.

+ При нажатии кнопки Стоп1 или Стоп2 цепь управления разомкнута, двигатель перестает работать.

>>> Подробнее:

Что такое контактор – самая подробная статья о контакторе

Схема подключения однофазного контактора (4 цепи)

Все, что вам нужно знать

Электрическая схема «старт-стоп» управляет электронными системами, обеспечивая более безопасные производственные процессы. В этом случае он позволяет вам запускать и останавливать систему, в которую входит оборудование. Кроме того, это может включать двухпроводную или трехпроводную конфигурацию для различных приложений. Например, он может быть установлен на конвейерных лентах и ​​толчковых двигателях. Понимание схем старт-стоп и их возможностей также может привести к множеству различных творческих проектов. Прочитав эту статью, вы узнаете больше об этом типе схемы и о том, как она работает. Итак, приступим!

Что такое схема стоп-старт?

Конвейерные ленты имеют схему старт-стоп для управления процессами.

Цепь пуск-стоп представляет собой схему со встроенными отдельными кнопками для запуска или остановки электрических компонентов, оборудования или двигателей. Эти электрические цепи также имеют комбинацию перегрузок, реле или контакторов и контактов. Обычно вы можете найти их подключенными к оборудованию, такому как конвейерные ленты, со схемами управления. Как правило, схема управления определяет, когда компонент или двигатель должен начать и прекратить работу.

Компоненты, используемые в цепях старт-стоп

Схема старт-стоп обычно зависит от различных подключенных компонентов для работы. К ним относятся кнопки/контакты, реле/контактор, двигатель и защита от перегрузки.

Кнопки/контакты

Изображение, показывающее один кнопочный переключатель.

Цепи старт-стоп полагаются на кнопку и контакт для распределения электроэнергии. Они также полагаются на логические элементы для запуска или остановки операций для любого предоставленного приложения.

Реле/контактор

Фото электрического реле крупным планом.

Реле или контактор управляет компонентами, подключенными к контактору или реле. В этом случае катушка контактора подключается к цепи управления с меньшим напряжением. Нажатие кнопки подает питание на кольцо. Между тем, двигатель получает напряжение.

Двигатель

Катушка электродвигателя

Электродвигатель, генерирующий кинетическую энергию, обеспечивает в цепи функцию пуска и остановки. Например, он может управлять конвейерными лентами и обрабатывать движения машин.

Перегрузка

Цепи старт-стоп оснащены защитой от перегрузок для предотвращения повреждения трассы.

Компоненты нуждаются в защите от перегрузки по току и перенапряжению, поэтому цепь обычно имеет устройство перегрузки. Примером могут служить реле перегрузки.

Электропитание, необходимое для цепи пуск-стоп

Ток протекает по всей цепи после нажатия кнопки пуска.

Область, выделенная красным цветом, показывает текущий путь цепи старт-стоп. Как правило, цепь управления имеет номинальное напряжение в диапазоне от 24 В до 400 В. В этом случае функция управления зависит от 24 В.

Катушка реле или контактора переходит в активное состояние.

Ток пройдет, как только вы нажмете кнопку пуска. После этого катушка реле или контактора переходит в активное состояние. Контактор обеспечивает возможности управления двигателем. Возбуждение контактора посылает ток на двигатель, позволяя ему работать. На контакт подается напряжение после включения реле или катушки контактора. В свою очередь, цепь устанавливается в замкнутое положение, а значит можно отпустить кнопку, а ток все равно будет течь. В противном случае курс остается полностью функциональным до тех пор, пока вы не нажмете кнопку остановки или не произойдет сбой.

Нажатие кнопки остановки (закрытое положение) останавливает протекание тока по цепи.

Как подразумевается, нажатие кнопки остановки, также называемой закрытой позицией, предотвращает непрерывное протекание тока по всей цепи. В свою очередь, катушка теряет мощность, что приводит к размыканию хода. Кроме того, вы можете снова включить схему, нажав кнопку запуска.

Способы управления проводкой в ​​цепи старт-стоп

Вы можете управлять проводкой цепи старт-стоп в двух конфигурациях: двухпроводное и трехпроводное управление.

Цепи старт-стоп: 2-проводное управление

Двухпроводное управление имеет устройство управления с контактами, предназначенными для активации или деактивации пилотного устройства. Для их работы также требуются минимальные уровни тока, поскольку большие нагрузки, которые зависят от большего количества соединений, могут повредить цепь. Таким образом, двухпроводное управление применяется для управления двигателями или освещением. Отпускание кнопки для этой конфигурации открывает катушку, реализуя закрытый контакт для обеспечения функциональности.

Цепи старт-стоп: 3-проводное управление

Пример положения трехпроводного управления.

Цепь управления старт/стоп является примером трехпроводной схемы управления. Как правило, он основан на кратковременном контакте, станциях запуска / остановки и печати, которая открывается при контакте. Этот контакт подключается к пусковой кнопке параллельно, контролируя напряжение, которое получает катушка. Эта конфигурация содержит меньше компонентов, чем двухсторонняя схема управления, что приводит к другим функциональным возможностям.

Прочие цепи старт-стоп

Вы также можете создавать другие проекты пусковой схемы. Мы рассмотрим схему старт-стоп с подключенным двигателем.

Цепь старт-стоп толчкового режима

Схема старт-стоп с входом толчкового режима.

Нажатие кнопки пуска вызовет протекание тока через кнопку и пломбировочный контакт. Затем контакт управляет распределением мощности катушки. Таким образом, вы можете отпустить кнопку запуска, не прерывая текущий поток. Нажатие кнопки пуска вызовет протекание тока через кнопочный переключатель и пломбировочный контакт. Затем контакт управляет распределением мощности катушки. Таким образом, вы можете отпустить кнопочный переключатель, не прерывая ток. Вы можете обесточить катушку двигателя различными способами. Если двигатель перегрузится, то контакты разомкнутся. Нажатие кнопки останова предотвратит подачу питания на пломбируемый контакт, что приведет к обесточиванию катушки. Другой вариант замыкания цепи управления заключается в переводе переключателя в толчковое состояние. Он, в свою очередь, обесточивает замок. В результате пломбируемый контакт больше не будет подавать питание на устройство. Вам нужно будет нажать кнопку пуска, чтобы перезарядить катушку.

Цепи пуска-останова с подключенным двигателем

Ток протекает по всей цепи после нажатия кнопки, активирующей двигатель.

Как видите, двигатель начинает работать всякий раз, когда через катушку контактора проходит ток.

Если отпустить кнопку запуска или нажать кнопку остановки, текущий поток останавливается. Ток больше не будет течь по всей цепи после того, как вы отпустите кнопку пуска. Нажатие кнопки остановки также приводит к этому эффекту. В результате двигатель не будет работать без приложенной мощности.
