Выдвижной фаркоп. Часть 2 ― Подключение + Видео работы
Электрические схемы
ELSA для машин 2017+ годов только на немецком, надо страдать.
Установка
Вместо установки нового гнезда предохранителей (SD) справа от основного я пошел по схеме Skoda и защелкнул 4 клеммы питания в основной блок на места SC27, SC28, SC38, SC44.
Разобрал боковину багажника, снял пластик порогов по левой стороне. Проложил кабель фаркопа и проводку боковых датчиков PLA 3. Об этом в следующих постах.
У Skoda отличаются точки подключения к проводке машины (стало сильно удобней), но принципиально все идентично с VW и Audi — всего 4 провода. Надо врезаться в Can Comfort шину у гейта (5/15 пины), она же приходит на BCM в А16/А17. Третий провод идет рядом на А14 пин. Также требуется подключение к стоп-сигналу: Audi это делают в квадратном красном разъеме у левой ноги (T17c/7), Skoda — втыкаются в BCM на C58.
Проводка фаркопа заходит в багажник через второе техническое отверстие чуть дальше основного для парктроников.
У меня оно было залито какой-то очень мерзкой парафиновой жижей.
Блок управления должен защелкиваться в штатное крепление 8V0 907 333, прикрученное к кузову машины под левой нишей багажника.
Я забыл его заказать до момента сборки, пришлось ставить на стяжки и поролон ;). Проводка Skoda имеет провод массы на 4.8мм, расходящийся на три контакта в большом разъеме; фаркоп Audi довольствуется одним на 2.5мм ― срезал и заменил коннектор на родной 191 972 711.
В левую нишу с розеткой 12V врезал кнопку.
Кнопка фаркопа Audi имеет подсветку иконки (вот он, 5 пин!). Но так как она от рестайлинговой машины ― подсветка белая. Решил не подключать, сразу исчезает проблема по протяжке отдельного провода подсветки в багажник (которого нет в наборе Skoda) ― это главное отличие между лухури А3 и другими машинами.
В центральном люке диффузора надо вырезать часть внутреннего пластика, так как поворотный фаркоп больше родного. Получилось со второй попытки, дорезал уже на перекрашенном и установленном бампере.
Кодировка
Gateway 19 — добавляем в список 69 Trailer.
Двигатель 01 включаем:
Byte 5 Bit 4: Trailer installed
ABS 03 включаем в адаптациях:
IDE04774-Vehicle and Trailer Stabilization: activated
BCM 09 включаем:
Byte 1 Bit 1: Trailer Hitch Control Module installed
Блок парктроников (PLA) 10 выбираем:
Byte 3 Bit 0-1: 02 Trailer Hitch installed (electrically operated)
Радар АСС 13 включаем:
Byte 2 Bit 3: Trailer Recognition Control Module installed
Side Assist 3C выбираем:
Byte 2 Bit 4-7: 20 Trailer Recognition Control Module installed
Камера заднего вида 6С включаем:
Byte 4 Bit 0: Trailer Recognition Control Module installed
Камера ассистентов (ALA) А5 включаем:
Byte 16 Bit 1: Trailer Recognition Control Module installed
И наконец, сам блок Trailer 69 выбираем:
Byte 4 Bit 0-7: 02 Terminal 30 Output switched (Pin 10) active while Trailer connected
После всех активаций, машина должна отключать задние парктроники и Side Assist при подключенном прицепе.
Картинка камеры заднего вида переключается в режим с центральной осевой линией. В движении ABS дополнительно участвует в стабилизации прицепа. По кодировкам я не уверен в полноте списка, возможно что-то упустил, дополните кто знает.
Эксплуатация
Фаркоп покупался по большей части под багажник для велосипедов. Очень понравились такие крепления после ролика Audi. Рейлинги на крышу принципиально не хотел, я рукожоп и обязательно что-то разобью или поцарапаю.
4H0 071 105 — родное крепление Audi под два велосипеда из этой рекламы
Главный плюс ― его складная конструкция, можно упаковать в багажник, другие модели туда не влазят. Минусы ― только два велосипеда и ЦЕНА. За меньшие деньги можно купить кучу вариантов от Thule и Bosal. Пока выбираю, ищу под три вела.
Из-за поворотного механизма нагрузка на шар сверху не должна превышать 75кг, у статичных вариантов это обычно 100-120кг.
По паспорту, машина может тянуть не оборудованный тормозами прицеп весом до 750кг, или до 2000кг с ними.
Крюк не люфтит, фиксируется монолитно. Пока не защелкнут в одном из положений ― красная лампочка на кнопке мигает. В зафиксированном (в любом из состояний) положении — лампочка всегда горит красным, так что непонятно зачем там еще подсветка иконки. На других машинах я видел, как она меняет свой цвет, но тут не так.

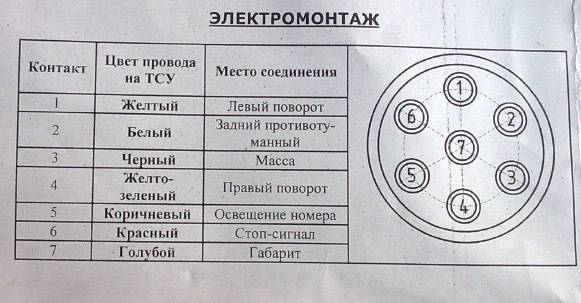

На фаркопе установлена евро-розетка 13 pin, многие прицепы до сих пор используют старую вилку. Сразу купил переходник 13 → 7. На переходнике есть “подставка” ― она придерживает открытой родную крышку розетки.
Цены
Усилитель бампера с фаркопом, блоком управления и кнопкой из Польши вышел около $300.
Готовая проводка Skoda ― $80
Остальные разъемы ― $20
Задний S Line бампер ― косвенная трата. Нашел за $150 с диффузором и центральной решеткой. Боковые решетки брал отдельно, ~$40 за каждую.
Прокладка электрики заняла пару дней, долго разбирал и собирал салон, плюс эксперименты с подрезкой внутренностей бампера.
Видео работы
Как установить трос прицепа на Freelander
Войти в мой аккаунт
Ваш электронный адрес
Пароль
Я забыл свой пароль. Оформить заказ как гость
Добро пожаловать!
Узнайте, как установить комплект проводки прицепа на свой Freelander. С эксклюзивным комплектом проводки для прицепа, включающим в себя всю проводку и разъемы, необходимые для установки, эта процедура никогда не была проще.
Применяется к следующим моделям:
- Freelander | 02 — 05
Это видео было просмотрено: 35364 раз. Цена: $114,95
Выберите категорию Выберите свой автомобиль 1) Выберите Год20232023202220212020201920182017201620152014201320122011201020092008200720062005200420032002200120001999199819971996199519941993199219911991988198719861985198419831982198119801979197819771976197519741973197219711970196 91968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Select Model
Выбор первоклассных деталей; найти подходящие биты, которые мне нужны для ремонта задней двери, было легко.
Связь и доставка быстрые и превзошли все ожидания.
Derek C.
Toronto, ON
5-11-23
у вас была нужная деталь на складе, и вы отправили ее в кратчайшие сроки.
Дэвид В.
Кэмп-Верде, Аризона
5-10-23
Большое количество продукции OEM-качества и отличное обслуживание клиентов.
Эдди К.
Тампа, Флорида
5-6-23
Отличный сервис и легко найти некоторые детали, которых нет в других магазинах Rover.
Ян П.
Санта-Барбара, Калифорния
5-5-23
Быстро ответить на звонок, когда звонят. Очень знающий персонал. Я знаю и говорил другим, что если вы, ребята, говорите, что это подходит, значит, оно подойдет.
Чарльз М.
Портленд, Орегон
5-5-23
Сервис и знания продавцов! Оперативная доставка
John C.
Boothbay, ME
5-4-23
Хороший источник запчастей и отличные видеоролики.
Дрю Д.
Вашингтон, Нью-Джерси
5-4-23
На сайте легко ориентироваться, большой ассортимент и отличный сервис.
Майкл М.
Портленд, Орегон
5-4-23
Лучшее место для покупки запчастей Land Rover в США. обслуживание клиентов, а также очень профессиональная организация с вниманием к деталям.
Scott D.
Toney, AL
4-11-23
Отзывы наших клиентов…
БЫСТРАЯ Доставка! Позвоните этим людям, у них есть ответы на все вопросы по установке вашей детали.
-Билл М. (Бойдтон, Вирджиния)
Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.
У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, хорошо разбираются во всех автомобилях Land Rover
-Кит Б. (Блу-Ридж, Вирджиния)
Профессионализм.
Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знание вашей линейки продуктов.-Алан Р. (Н. Челмсфорд, Массачусетс)
БЫСТРАЯ Доставка! Позвоните этим людям, у них есть ответы на все вопросы по установке вашей детали.
-Билл М. (Бойдтон, Вирджиния)
Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.
У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, отлично разбираются во всех автомобилях Land Rover 9.0005
-Кит Б. (Блю Ридж, Вирджиния)
Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знание вашей линейки продуктов.
-Алан Р. (Н. Челмсфорд, Массачусетс)
У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, отлично разбираются во всех автомобилях Land Rover
-Кит Б.
(Блю-Ридж, Вирджиния)Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знание вашей линейки продуктов.
— Алан Р. (Н. Челмсфорд, Массачусетс)
Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знание вашей линейки продуктов.
(Блю-Ридж, Вирджиния)Самостоятельная установка комплекта проводки. Подробнее о том, что это включает в себя
Мы всегда производим комплекты проводки для конкретного автомобиля, исходя из розеток и подготовки автомобиля производителями автомобилей. Процесс установки показан в виде пиктограмм в инструкциях по установке, прилагаемых к каждому фаркопу. Всегда внимательно следуйте пошаговому плану, описанному в этих руководствах.
Полная видеоинструкция
Инструкция по установке фаркопа
Шаг 1. Проверка электрических цепей
Процесс установки комплекта электропроводки для конкретного автомобиля начинается с тщательной проверки электроники вашего автомобиля.
Шаг 2. Запишите пользовательские настройки
Конечно, вы отрегулировали настройки своего автомобиля в соответствии со своими предпочтениями, например, такие настройки, как код радио (только для старых автомобилей), положение сиденья и подогрев сиденья. Запишите все эти настройки, чтобы убедиться, что вы сможете правильно установить их обратно после установки.
Шаг 3. Обесточьте автомобиль
Для безопасной работы необходимо отсоединить клеммы аккумулятора. Это предотвращает возникновение сбоев при подключении к сети на более позднем этапе.
Гибридные и электрические транспортные средства
Обратите особое внимание на то, чтобы сделать автомобиль бесплатным от электричества, если у вас гибрид или электромобиль. Когда появились эти автомобили, появились и новые технологии с сопутствующими новыми рисками, такими как опасное электрическое напряжение до сотен вольт.
Шаг 4. Проверка подготовки автомобиля
Производители автомобилей могут поставлять автомобили с подготовкой к фаркопу и без нее. Это невидимо снаружи и не может быть получено из деталей автомобиля. Бринк предвидит эту проблему, включая дополнительный жгут проводов в большинство комплектов электропроводки для конкретных автомобилей. Таким образом, вы можете установить комплект проводки на подготовленный разъем или в другое место в автомобиле, где подготовка не установлена.
Шаг 5. Определение точки входа
Место ввода кабельного жгута всегда указано в руководстве по установке. Эта точка обычно расположена на задней панели автомобиля, чтобы свести к минимуму риск повреждения водой.
Расположение точки входа всегда предписывается производителем автомобиля и в большинстве случаев уже подготовлено для установки. Однако в некоторых случаях может потребоваться просверлить несколько отверстий. Если это так, не забудьте обработать новые отверстия антикоррозийной краской. Любые установленные втулки должны быть покрыты силиконом вокруг них, и убедитесь, что оболочка кабеля не сминается на входе или выходе из втулки.
Шаг 6. Подключение розетки
Подсоедините разъем и установите его на пластину разъема фаркопа, убедившись, что втулка на задней части разъема правильно закрыта. При использовании 13-контактного разъема первые семь контактов имеют ту же функцию, что и 7-контактный разъем по умолчанию. Если вы заказали 13-контактный комплект, ваш комплект проводки будет включать в себя все необходимые провода в розетке, однако для полноценной работы комплекта вам может потребоваться заказать дополнительный комплект либо для постоянного питания (контакт 9) и питание холодильника (контакт 10) или ТОЛЬКО питание холодильника (контакт 10)
Шаг 7 — Подключение EasyPin
Многие комплекты проводки Brink для конкретных автомобилей оснащены EasyPin.
Используя эту систему, вы можете легко подключить контакты комплекта проводки к розетке. Каждый провод можно мгновенно подключить к розетке вручную. С помощью инструмента для разборки вы можете легко отсоединить, возможно, неправильно установленный штифт и снова правильно его подключить. Однако у нас также есть ряд комплектов с винтовыми клеммами, а также с предварительно заделанными клеммами.
Шаг 8. Прокладка кабеля
Не торопясь протягивая кабели через заднюю панель автомобиля, вы избавите себя от непредвиденных проблем. Если слишком грубо протянуть кабель через металл автомобиля, это может привести к повреждению жгута проводов. Это обнажит настоящие провода, что может привести к короткому замыканию. Вам также придется протянуть кабель от багажника к передней части автомобиля. Для этого аккуратно снимите внутренние панели внутри вашего автомобиля. Разместите проводку в пространстве за панелями таким образом, чтобы ее больше не было видно, и позаботьтесь о том, чтобы после этого панели точно зафиксировались на месте.
При переустановке панелей следите за тем, чтобы не повредить проводку.
Шаг 9 — Комплект для снятия накладки
Панели в вашем автомобиле часто устанавливаются с помощью хрупких монтажных зажимов. Во избежание повреждений используйте комплект для снятия накладок, состоящий из U-образных и Y-образных ручек. Их можно легко вставить за зажимы, чтобы вы могли быстро и аккуратно разобрать внутреннюю часть.
Шаг 10. Размещение кабеля
Резак для ковров
При удалении ленты вокруг кабелей используйте нож для ковров вместо универсального ножа. Изогнутая головка этого инструмента сводит к минимуму возможное повреждение нижележащих кабелей, в то время как канцелярский нож увеличивает этот риск
Кабельные стяжки
Кабельные стяжки пригодятся для удержания проводки. Однако будьте внимательны при затягивании кабельных стяжек. Если они будут слишком тугими, это может привести к разрыву кабеля.
Шаг 11. Установление соединения
Следующим шагом является подключение комплекта проводки к автомобилю. Чрезвычайно важно следовать инструкциям, приведенным в руководстве. Только так можно обеспечить качественную установку.
Этап 12 — штепсельные клеммы
В автомобилях некоторых марок относительно легко использовать штекерные клеммы, интерфейсы на конце кабеля. Вы можете легко добавить их к разъемам в нужных и пронумерованных позициях. Обратите внимание, что клеммы подлежат ориентации. Неправильно установить кабель довольно легко, но так же легко и отменить это с помощью специальных инструментов.
Шаг 13. Самостоятельная установка зажимных соединений
Зажимные соединения представляют собой небольшие соединители, которые на первый взгляд очень напоминают старомодные замки. Однако они совершенно разные. Замки Scotch подходят для кабелей со средним диаметром от 0,75 мм 2 до 1,5 мм 2 .
Зажимные соединения были специально разработаны для проводов диаметром 0,35 мм 2 , что точно соответствует толщине кабеля CAN-Bus. Хомуты соединяют врезные соединители изоляции. Это гарантирует, что провод не прерывается, но при этом устанавливается стабильное соединение.
Шаг 14 — разъемы AMP
В некоторых случаях может потребоваться перерезать провод, обычно это противотуманная фара. Если это так, вам следует выполнить новое подключение, подключив новый штекер AMP к концу провода. Вы можете создать наилучшее соединение, используя плоскогубцы AMP.
Шаг 15. Установление соединения с шиной CAN
Для установления соединения с шиной CAN требуется меньше проводов и разъемов в автомобиле. Опять же, крайне важно следовать инструкциям, приведенным в руководстве. Только так вы можете обеспечить хорошее, безопасное и безотказное соединение с шиной CAN.
Сохраните твист нетронутым
Шина CAN в автомобиле была преднамеренно искривлена для правильной передачи сигнала без прерывания его внешними источниками.
Поэтому очень важно, чтобы после монтажа комплекта проводки скрутка осталась максимально целой. В противном случае сигнал может быть прерван.
Не паять
Несмотря на то, что некоторые группы продуктов требуют этого, мы настоятельно не рекомендуем припаивать шину CAN. Во многих случаях производители автомобилей аннулируют гарантию, если вы используете этот метод, поскольку он увеличивает сопротивление в одном месте таким образом, что шина CAN может начать работать со сбоями.
Устанавливайте только материалы из комплекта поставки
Чтобы гарантировать правильную установку и последующую гарантию, крайне важно, чтобы во время установки использовались только поставляемые материалы, а инструкции следовали букве.
Не использовать замки
Проводка CAN-шины очень тонкая, поэтому для подключения к CAN-шине можно использовать только прилагаемые зажимные соединения. Скотч-замки совершенно не подходят для этой задачи. Никогда не используйте их в сочетании с шиной CAN.
Они предназначены для использования с проводами большего диаметра и могут перерезать тонкие провода CAN-шины.
Шаг 16. Подключение точек заземления
После того, как вы выполнили соединения, продолжайте подключать точки заземления. Опять же, крайне важно следовать инструкциям, приведенным в руководстве. Только так вы можете обеспечить хороший, безопасный и правильный кабельный жгут. В руководстве точно указано, где в автомобиле находятся точки заземления для комплекта проводки. Они были протестированы производителем автомобиля. Подключайте комплект проводки только к этим точкам.
Шаг 17 — Установка подключения питания.
Вы можете установить подключение питания несколькими различными способами. В большинстве современных автомобилей лучшим местом для питания цепей является блок предохранителей. Компания Brink разработала отводы предохранителей для этой опции, которые необходимо брать с ориентацией и предохранителем.
Эти ответвители могут быть легко подключены к блоку предохранителей и автоматически потребляют необходимую мощность для комплекта проводки. Обычно это компромисс между двумя цепями, по одной на каждую сторону прицепа.
Если вам нужно питание для постоянного питания и питания холодильника, их можно взять непосредственно от батареи.
Шаг 18 Активация комплекта проводки
Возможно, вам потребуется закодировать автомобиль, чтобы подключить электрику к автомобильному шлюзу после установки. При активации фаркоп регистрируется в автомобильной электронике, чтобы гарантировать, что вся электроника, имеющаяся в вашем автомобиле, продолжит функционировать должным образом и адаптируется к прицепу, как только он будет прикреплен. Большинство комплектов проводки можно активировать самостоятельно, используя общие диагностические приборы. Будут выполнены следующие действия: отключение PDC, противотуманных фар и Lane Assist и активация TSP, дополнительного охлаждения и автоматической коробки передач.
Шаг 19. Посещение дилера
Для некоторых типов автомобилей активировать комплект проводки может только дилер. Это приводит к дополнительным затратам. Brink всегда информирует об этом клиента, указывая способ активации в технических характеристиках комплекта проводки. Надеюсь, это предотвратит любые неожиданности.
Шаг 20. Последующая проверка комплекта проводки
Прежде чем вы сможете снова использовать свой автомобиль, вы должны провести тщательную проверку всех функций установленного комплекта проводки. Есть несколько способов выполнить эту проверку.
Функция самодиагностики
Многие комплекты электропроводки Brink для конкретных автомобилей оснащены функцией самодиагностики. Этот встроенный модуль показывает красный или зеленый знак после установки. Красный цвет означает, что установка не удалась, и вам следует проверить ее еще раз. Зеленый цвет означает, что все шаги успешно выполнены.
Более подробная информация о фарах содержится в инструкции. Благодаря функции самодиагностики вы всегда можете быть уверены, что установка комплекта проводки выполнена правильно.
Автоматическая проверка фар
Если комплект проводки для конкретного автомобиля не оснащен функцией самодиагностики, решением может стать Easy Trailer Check. Эта функция была добавлена только в часть нашей коллекции комплектов проводки. Благодаря Easy Trailer Check вам больше не нужно будет проверять свет вашего трейлера с двумя людьми, вы можете сделать это самостоятельно. Easy Trailer Check запустится автоматически после того, как вы включите зажигание автомобиля, нажмете кнопку, чтобы включить сигнальные лампы, и, наконец, вставите вилку прицепа в розетку. В течение 11,5 секунд Easy Trailer Check активирует задние фонари, стоп-сигналы, поворотники, противотуманные фары и фонарь заднего хода по очереди. Этот цикл повторяется пять раз. Если у вас возникнут какие-либо проблемы с какой-либо функцией освещения, перед проверкой комплекта проверьте, работают ли фонари на прицепе.
