Ремонт бампера во многих случаях в разы дешевле покупки нового. Практически любой поврежденный пластиковый бампер можно отремонтировать, правда в некоторых случаях проще и дешевле купить и поставить новый. Бампер является самой повреждаемой частью кузова автомобиля. Чаще всего повреждения бампера вызываются ошибками парковки, когда водитель не заметил препятствие или не рассчитал размер свободного пространства. Бампер был изначально задуман как буфер, защищающий кузов автомобиля от повреждений. С течением времени главной функцией бампера стало обеспечивать автомобилю привлекательный внешний вид.

В своей статье мы расскажем о видах повреждений пластиковых бамперов, о том из каких материалов изготавливают бамперы, свойствах этих материалов, опишем все основные способы ремонта пластиковых бамперов, приведем пошаговые инструкции по выполнению ремонтных работ.

Содержание

Виды повреждений пластиковых бамперов

Царапины

Царапинами называют несквозные повреждения поверхности бампера в виде борозд.

Царапины бампера разделяются на два типа:

• поверхностные царапины — нарушено только лакокрасочное покрытие бампера до слоя грунтовки.
• Глубокие царапины — борозды повреждения имеют значительную глубину, при этом поврежден не только лакокрасочный слой и слой грунтовки, но и сам пластик бампера.

Не стоит слишком затягивать с устранением царапин на бампере, со временем они могут превратиться в трещины.

Царапины на бампере устраняются с помощью шлифования наждачной бумагой или шлифовальной машинкой. Поверхность бампера пришлифовывается до гладкого состояния, затем поверхность бампера шпаклюется, грунтуется и красится.

Вмятины

Вмятинами называют деформации поверхности пластикового бампера из-за местного растяжения пластмассы. Вмятины образуются из-за сильного механического воздействия на бампер. Вмятины часто сопровождаются царапинами и трещинами.

Для устранения вмятины деформированную часть бампера нагревают с помощью строительного фена или газовой горелки. Когда деформированный участок бампера размягчиться, вмятину распрямляют, возвращая бамперу правильную форму.

Трещины

Трещинами называются сквозные повреждения бампера, имеющие разную длину и форму. Трещины являются самым распространенным видом повреждения бампера. Не устраненные вовремя трещины, со временем под действием вибрации увеличиваются в длину. Существуют разные способы ремонта трещин бампера: сваривание термофеном, склеивание стекловолокном и жидким полимером, впаивание металлической сетки или металлических скобок паяльником. Выбор способа ремонта зависит от материала из которого изготовлен бампер и размеров и внешнего вида повреждения.

Сколы

Сколами называют сквозные повреждения бампера с отделением от бампера отдельных фрагментов. Сколы чаще всего появляются по краям бампера после столкновения автомобиля с препятствиями. Способы ремонта сколов бампера аналогичны способам ремонта трещин.

Виды материалов бамперов

Бампера современных автомобилей могут быть изготовлены из разных видов пластика. Перед началом ремонта для выбора правильного способа ремонта следует определить вид пластика. Проще всего это сделать, взглянув на внутреннюю сторону бампера, где вид используемого для изготовления бампера пластика должен быть обозначен с помощью буквенного кода. При отсутствии маркировки на обратной стороне бампера, вид пластика можно определить по косвенным признакам, подвергая испытаниям отломившийся кусок бампера. Опытные мастера определяют тип пластика по одному внешнему виду.

Основными видами пластиков, используемых для изготовления пластиковых бамперов, являются:

• PP — полипропилен, гибкий и прочный на разрыв, размягчается при нагреве, горит ясным пламенем, синим в основании и желтой вершиной, при горении не образует копоти, образует капли во время горения, при горении выделяет запах напоминающий нефть или воск, не гасит себя, не растворяется в ацетоне. Хорошо сваривается феном, паяется паяльником, использование армирующего материала не обязательно. При сварке и пайке важно соблюдать температурный режим. Температура плавления 300℃, температуру сварки 300-340℃, температура разрушения 350-370℃.
• ABS — акрилонитриловый бутадиен стирол, хрупкий, при сгибании изгиб белеет, горит со вспышками, оранжевым пламенем, сильно коптит, быстро переходит из твердого состояния в жидкое, очень текучий, при перегреве пузыриться, при горении пахнет каучуком, не гасит себя, легко растворяется в ацетоне. Сваривается феном, паяется мощным паяльником, газовой горелкой, склеивается. Температура плавления 350℃, температуру сварки 350-370℃, температура разрушения 380-400℃.
• PA — полиамид, при сгибании изгиб белеет, горит плохо, желтым пламенем с синим основанием, при горении тает, пенится, выделяет резкий запах муравьиной кислоты, гасит себя, не растворяется в ацетоне. Сваривается феном, паяется мощным паяльником, газовой горелкой, склеивается. Температура плавления 400℃, температуру сварки 400-440℃, температура разрушения 450-470℃.
• PUR — полиуретан, с трудом поддается свариванию и пайке, требует хорошего армирования. Сваривается феном, паяется паяльником с точной регулировкой температуры. Важно не перегревать деталь. Температура плавления полиуретана 200℃.
• PC — поликарбонат, горит желтым пламенем, со вспышками и пылающим пеплом, при горении издает запах карамели, частично гасит себя. Температура плавления 350℃, температуру сварки 350-370℃, температура разрушения 380-400℃.
• PE — полиэтилен, горит ясным пламенем, с желтой вершиной и синим основанием, во время горения образует капли и издает запах напоминающий стеарин, не гасит себя. Температура плавления 270-300℃.
• PVC — поливинилхлорид. Сваривается феном, паяется паяльником. Шов нужно обязательно армировать, из-за невысокой прочности ПВХ. Температура плавления 300-400℃.
• Стеклопластик — не имеет особой маркировки, ремонтируется накладыванием в несколько слоев стеклотканью и пропитыванием ее полиэфирной или эпоксидной смолой.

Способы ремонта пластиковых бамперов

Сварка бампера присадочными прутками и феном

Сварка бампера с помощью присадочных прутков и фена является самым прочным способом ремонта пластиковых бамперов. С процессе сварки, при плавлении присадочного прутка и бампера получается монолитное соединение, не уступающее по прочности целому, не подвергавшемуся ремонту бамперу. Сварка бампера феном позволяет заделывать трещины и сколы бампера.

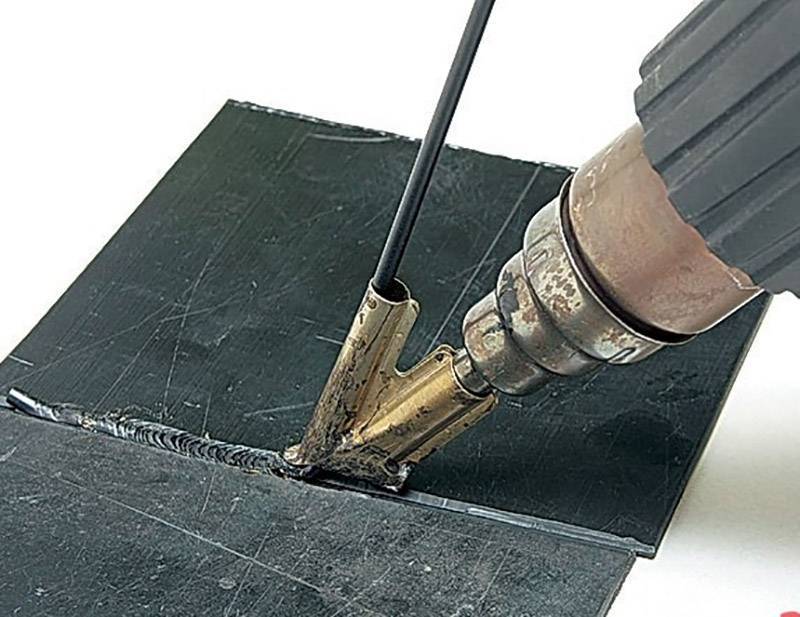

Для качественной сварки бампера желательно использовать фен (термовоздуходувку) с плавной регулировкой температуры и регулировкой подачи воздуха. Для фена понадобятся комплект насадок для сварки. Лучше всего для сварки пластиковых бамперов подходит сварочная насадка с соплом диаметром 5-7 мм.

Для сварки пластиковых бамперов используют специальные присадочные прутки. Присадочные прутки могут быть плоской, треугольной, круглой формы. Прутки обязательно должны быть из того же вида пластика, что и бампер. При отсутствии прутков можно их заменить тонкими полосками вырезанными из другого бампера, который должен быть изготовлен из такого же пластика, что и бампер ремонтируемого автомобиля.

При ремонте больших трещин и пробоин может потребоваться использование армирующего материала, в качестве которого используются металлическая сетка или скобы от строительного степлера. Сетка и скобы нагреваются феном и вдавливаются в пластик с внутренней стороны бампера.

При ремонте пластикового бампера важен нагрев до нужной температуры. При нагреве до температуры пластичности, пластику можно придать определенную форму, загнуть его в нужном направлении. При нагреве до температуры плавления, пластик можно сваривать, соединяя детали между собой. При нагреве до температуры разрушения, пластик застывает, но сварной шов содержит продукты разложение пластика и не обладает необходимой прочностью.

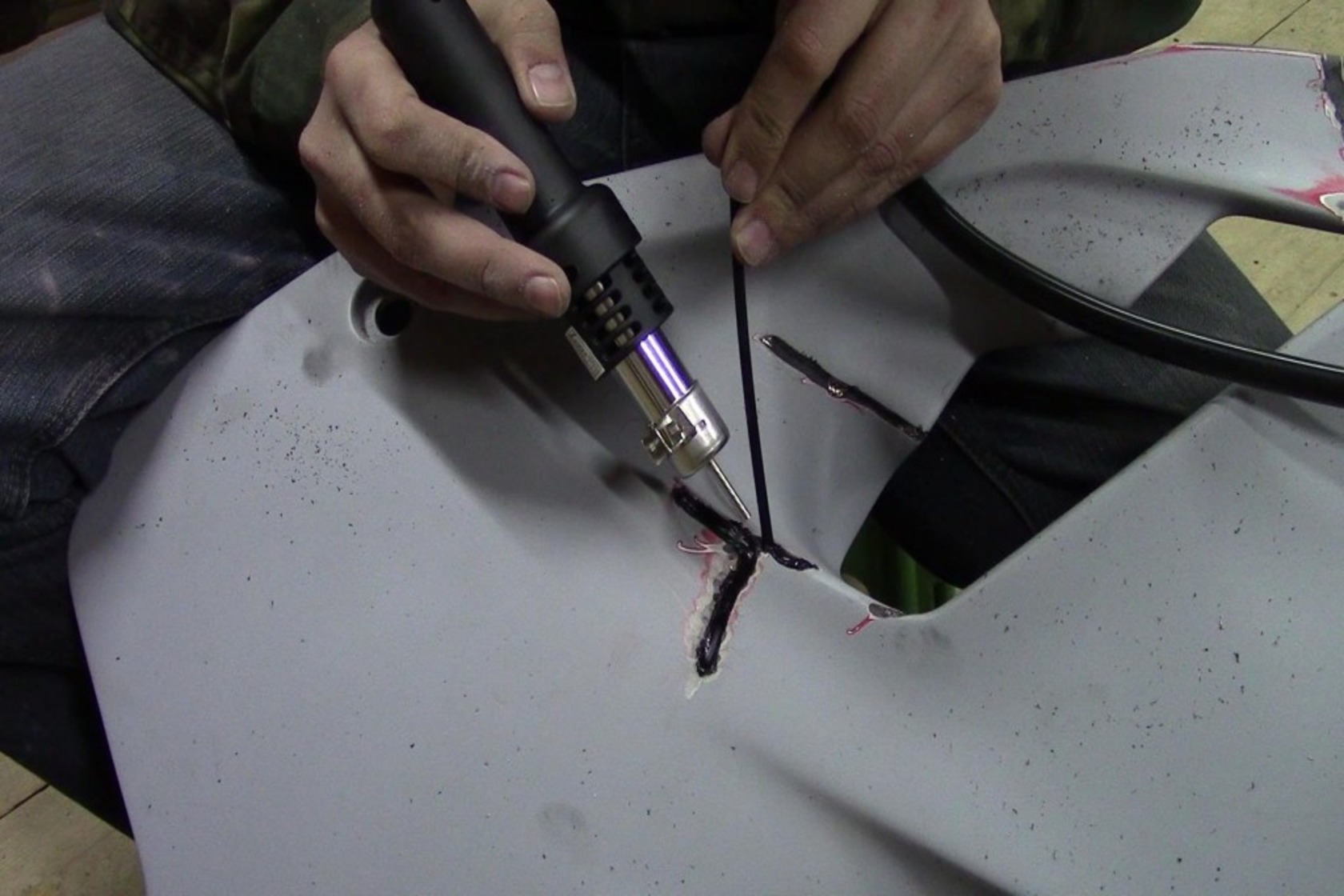

Сварку пластикового бампера производят в следующем порядке:

• бампер зачищают по обе стороны от будущего сварного шва на ширину 15 мм. Концы трещин засверливают для предотвращения их дальнейшего роста. С помощью дремеля с конусной насадкой или с помощью болгарки снимают фаску с обоих сторон будущего шва, так чтобы образовалось углубление в виде канавки, в которую в дальнейшем уложиться расплавленный присадочный пруток.
• Трещину или части сломанного бампера соединяют и фиксируют специальными зажимами, струбцинами-прищепками или металлическим скотчем.
• На фене выставляют температуру около 300-350 градусов и прогревают его в течение 5-10 минут для стабилизации температуры горячего воздуха. Сначала лучше выставить меньшую температуру на фене, затем если пруток не плавиться, ее постепенно повышают.
• Для облегчения начала процесса сварки, конец прутка нужно заострить. При сварке пруток держат под углом 45 градусов, придавливая с усилием в сторону шва. Поток горячего воздуха должен быть направлен таким образом, чтобы плавился не только пруток, но и тонкие края бампера на месте шва. Пруток расплавляется и под усилием надавливания, укладывается в подготовленную канавку.
• При необходимости сварку можно производить в два этапа: сначала короткими швами (прихватками) по всей длине скрепляют края поврежденного участка бампера, затем производят окончательную сварку.
• Для усиления сварного шва без использования армирующего материала некоторые мастера делают поперечные перемычки из присадочного прутка с внутренней стороны бампера через каждые 3–5 см.
• Получившийся шов должен быть гладким и возвышаться над свариваемой поверхностью. Сначала бампер сваривают с внутренней стороны, затем с лицевой стороны.
• Бампер после сварки должен остыть в течение 5-10 минут, за это время не стоит проверять сварной шов на прочность или производить бампером резкие движения, все это может привести к нарушению целостности шва.
• После полного остывания пластика бампера следует срезать все выступающие неровности, а затем отшлифовать бампер с помощью наждачной бумаги.

Пайка бампера паяльником

С помощью пайки паяльником можно устранять трещины и сколы на пластиковых бамперах. Лучше всего паяльником получается паять бампера из полиамида, хуже из полипропилена, бампера из пластика ABS паяльником лучше не ремонтировать.

Паяльник не имеет возможности регулировки мощности, поэтому очень трудно выдержать нужную температуру, что приводит к перегреву. Паяльником очень сложно прогреть пластик на нужную глубину и температуру, что приводит к невозможности получить однородно-монолитное соединение.

Для пайки бамперов из полиуретана, полипропилена, поливинилхлорида (ПВХ) используют паяльник мощностью 80 Ватт. Для пайки бамперов из полиамида и пластика ABS используют паяльник мощностью 100 Ватт.

При ремонте бампера из тонкого пластика, в случае, если место повреждения имеет неровные края или находится у края бампера или имеет трудную форму, то при пайке используют металлическую армирующую сетку. При ремонте небольших повреждений вместо металлической армирующей сетки можно использовать металлические скобы для строительного степлера, которые впаивают через 2 см вдоль всей длины трещины. Небольшие повреждения можно запаивать вообще без армирования.

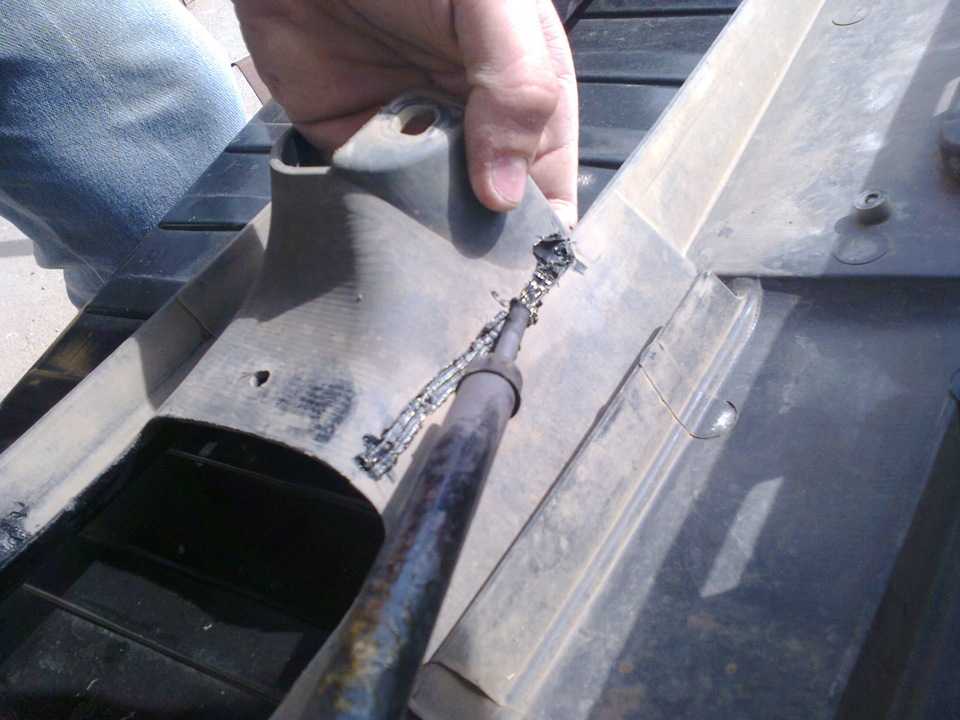

Пайку пластикового бампера с помощью паяльника производят в следующем порядке:

• из металлической армирующей сетки вырезают заплатку, по размерам чуть больше размеров повреждения на бампере.
• Армирующую сетку впаивают паяльником во внутреннюю поверхность бампера, соединяя разорванные края трещины. Сетку нужно постараться утопить как можно глубже в пластик, но не повредить при этом лицевую сторону бампера.
• Паяльником пропаивают шов с внешней стороны бампера, расплавленным пластиком замазывая армирующую сетку.

При ремонте небольших повреждений, когда не используется армирующая сетка, острым жалом паяльника с внутренней стороны бампера делают поперечные насечки через 1–2 см для предварительной фиксации краев повреждения, затем плоской стороной жала паяльника заполняются оставшиеся зазоры и выравнивают поверхность. Затем тоже самое делают с лицевой стороны бампера.

Пайка бампера с помощью газовой горелки

Паять пластиковый бампер газовой горелкой не получится, из-за слишком высокой температуры, которая может достигать 1000 градусов. Для использования газовой горелки для пайки необходимо приобрести специальную насадку-пламегаситель, либо воспользоваться газовым паяльником Dremel, где такая насадка входит в комплект.

Пайка газовой горелкой не отличается от сварки феном:

• с краев будущего шва снимается фаска.
• Газовая горелка с насадкой подносится к зоне шва, пламенем горелки расплавляется присадочный пруток и края трещины, пруток вдавливается в канавку шва.
• После остывания место шва зачищается и шлифуется.

Большинство мастеров, занимающихся ремонтом пластиковых бамперов, используют газовую горелку не для пайки, а в качестве дополнительного инструмента при других способах ремонта бампера, например для нагрева армирующей сетки или степлерных скоб.

Склеивание

Склеивание с помощью стеклоткани и эпоксидной или полиэфирной смолы применяют для ремонта бамперов из стеклопластика, а в некоторых случаях и для ремонта бамперов из твердых тугоплавких пластмасс. Недостатком ремонта бампера таким способом является невысокая прочность и хрупкость места ремонта.

Склеивание бампера с помощью стеклоткани и эпоксидной или полиэфирной смолы производят в следующем порядке:

• зачистите лицевую и обратную сторону бампера в месте повреждения с помощью мелкозернистой наждачной бумаги на 5 см от края трещины, скола или пробоя.
• С лицевой стороны бампера заклейте место повреждения скотчем.
• Обезжирьте края повреждения с обратной стороны бампера.
• Вырежьте из стеклоткани несколько заплат по размерам на 5 см больше места повреждения.
• В пластиковой емкости смешайте смолу с отвердителем в пропорциях указанных производителем, тщательно перемешайте.
• Нанесите кисточкой смолу на место повреждения с внутренней стороны бампера.
• Наложите заплатку из стеклоткани на место повреждения и разгладьте ее.
• Промажьте смолой и наложите следующую заплатку из стеклоткани, повторяйте пока толщина слоя не достигнет примерной толщины бампера.
• После подсыхания смолы с внутренней стороны бампера, снимите скотч с лицевой стороны, сгладьте края вокруг повреждения и сформируйте впадину.
• Обезжирить поверхность зоны ремонта с лицевой стороны бампера.
• Нанесите с помощью кисти смолу, приложите заплатку из стеклоткани, разгладьте ее.
• Повторяйте наносить кистью смолу и накладывать заплатки из стеклоткани пока не достигните одного уровня с поверхностью бампера.
• Полностью просушите бампер.
• Тщательно отшлифуйте поверхность бампера мелкозернистой наждачной бумагой.

Шлифовка

После сварки, пайки или склейки пластикового бампера, поверхность бампера тщательно шлифуют с помощью наждачной бумаги. Сначала используют наждачную бумагу с зернистостью 100-120, затем с зернистостью 180 и окончательно доводят наждачной бумагой с зернистостью 320.

Шпаклевка

Шпаклевку пластикового бампера производят для восстановления геометрии бампера и выравнивания его поверхности. Шпатлевку на носят на участок бампера, на котором находится повреждение, выравнивают ее, дают высохнуть, затем шлифуют с помощью наждачной бумаги. Шпаклевку в большинстве случаев наносят несколькими слоями.

Грунтовка

Перед покрытием бампера грунтовкой, его тщательно моют водой и дают высохнуть. Затем наносят грунтовку, дают ей высохнуть, затирают грунтовку наждачной бумагой с зернистостью 800. Бампер еще раз моют водой и затем наносят второй слой грунтовки. Когда грунтовка полностью высохнет, бампер осматривают с использованием лампы, бампер должен иметь идеально ровную поверхность.

Покраска

Покраска пластикового бампера выполняется в 2-3 слоя, с сушкой между слоями в 5-10 минут. После полного высыхания краски, на бампер в два слоя наносится лак. Между двумя слоями лака также делается промежуточная сушка. После окончания покраски, производится осмотр поверхности, в случае обнаружения подтеков краски, производится легкая шлифовка и полировка.

Как самому запаять бампер феном, паяльником и прутком – AvtoTachki

Содержание

• Требования к инструменту для пайки пластика
• Как подготовить пластиковый бампер к восстановлению
• Как запаять бампер с помощью паяльника
• Пайка термофеном
• Восстановление с помощью горелки
• Как заварить бампер прутком
• Как склеить бампер композитным материалом

На современных автомобилях бампер давно перестал выполнять свою изначальную функцию защиты кузова или рамы от повреждений. Сейчас это декоративный пластиковый элемент, сам по себе страдающий при мелких авариях и требующий больших затрат на ремонт.

Если приобретать дешёвое изделие бюджетных производителей, то могут возникнуть проблемы с геометрией и внешним видом автомобиля. Однако есть выход в виде ремонта заводской детали, особенно если сохранились все обломки, а повреждения не катастрофические.

Требования к инструменту для пайки пластика

Каждый используемый при работе инструмент обеспечивает выполнение одной из базовых составляющих ремонта. Он может принципиально отличаться по конструкции и принципу действия, но при этом служить одной цели:

• нагрев, главное, что потребуется при работе с термопластичными пластмассами, с его помощью можно как придавать нужную форму детали, так и внедряться в её структуру при помощи наполнителя или армирующего материала;
• зачистка и подготовка к окраске, отремонтированную поверхность необходимо тщательно выровнять и создать нужную шероховатость;
• армирование, как склейка, так и сваривание или пайка не смогут обеспечить заданную прочность.

Для нагрева могут применяться различные инструменты:

• обычный паяльник достаточной мощности, очень желательно иметь возможность регулировки температуры;
• промышленный фен, отличается от бытового очень высокой температурой выдуваемого воздуха, которая может доходить до 600 градусов и выше, энергия также регулируется;
• газовая горелка, обладает большой тепловой мощностью, но работает факелом открытого огня, что не всегда желательно;
• специализированное устройство для армированной пайки пластика – степлер с подогревом, в нём используются проволочные скобки различной формы, нагреваемые низковольтной обмоткой трансформатора до температуры плавления пластика, очень похоже на известные многим импульсные паяльники типа «Момент».

Дальнейшую обработку можно проводить насадками на дрель с регулируемой скоростью вращения.

Как подготовить пластиковый бампер к восстановлению

Прежде всего необходимо собрать все осколки и сложить бампер по трещинам. Это позволит убедиться, что ремонт сведётся только к фиксации обломков и треснувших частей, не придётся готовить заплаты.

Все части тщательно моются, сушатся и обезжириваются. Любые загрязнения снизят прочность швов.

В зависимости от выбранной технологии может потребоваться зачистка, снятие фасок, подбор присадок. Важно знать материал, из которого изготовлен бампер, от этого зависит температура плавления и возможность использования нагрева в принципе.

Например, стеклопластиковые детали не плавятся, для них потребуются клеевые компаунды и ремонтные наборы.

Края деталей надёжно фиксируются зажимными приспособлениями типа струбцин или сварочных клещей.

Как запаять бампер с помощью паяльника

Полипропиленовые, полиэтиленовые и полиуретановые бамперы можно паять обычным электрическим паяльником мощностью порядка 100 Ватт. Жало должно быть чистым и не иметь остатков металлических припоев.

Материал с краёв трещины перемещается остриём разогретого жала в середину, образуя короткие стежки. После чего трещина заполняется и выравнивается. Для усиления шва в него вплавляются металлические скобки или армирующая сетка, которая предварительно разогревается феном или горелкой.

Она вжимается в материал бампера разогретым паяльником, утапливается полностью, а пластик разглаживается.

Готовый шов после охлаждения шлифуется и шпатлюется с применением специальной полиэфирной или эпоксидной шпатлёвки, которая должна быть предназначена именно для работы по пластику, поскольку от неё потребуется эластичность и хорошая адгезия.

Пайка Бампера Паяльником Своими Руками. Как Запаять Бампер Самому

Смотрите это видео на YouTube

Присадочный материал можно брать с того же бампера, на котором есть участки, не несущие никаких функций и внешне незаметные. Это обеспечит полную совместимость пластмассы.

Пайка термофеном

Заделка трещин промышленным феном напоминает работу при сварке ацетиленовой горелкой.

В комплекте фена обычно имеются насадки, лучше подобрать минимальную, обеспечивающую направленный поток горячего воздуха в отверстие, диаметром несколько миллиметров. Иначе бампер может повести из-за нагрева неповреждённых участков.

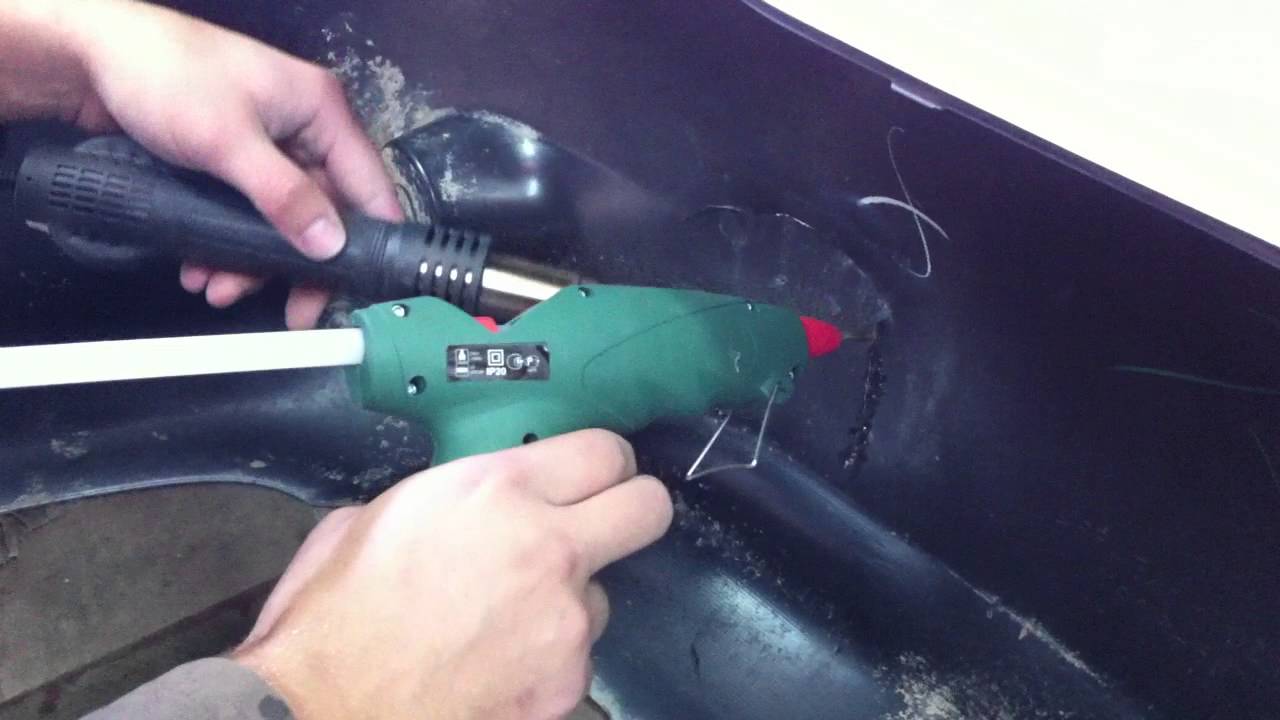

Ремонт бампера феном или сварка пластика хитрой насадкой.

Смотрите это видео на YouTube

Для пайки надо использовать присадочный материал от той же детали. Края трещины разогреваются до плавления, после чего туда подаётся пластиковый припой.

Для армирования закладываются металлические скобы. Температура подбирается после проб, перегрев недопустим, пластмасса будет пузыриться и гореть, такой шов хрупок и непрочен.

Восстановление с помощью горелки

Источником тепла может быть и пропановая горелка, но с ней работать менее удобно из-за высокой температуры и быстрого окисления пластика.

Потребуется узкая насадка и опыт работающего. В остальном последовательность действий та же, что и с термофеном. Лучше использовать горелку для дополнительного нагрева металлической арматуры.

Как запаять пластик газовой горелкой. ОСТОРОЖНО — КОЛХОЗ!

Смотрите это видео на YouTube

Как заварить бампер прутком

Присадочный пруток будет работать одновременно как заполняющее и армирующее вещество. Его разогревают феном и укладывают в зону трещины, обычно в виде треугольного зигзага, после чего вдавливая и вдоль трещины.

Чтобы избежать избытков, края трещин обрабатываются бормашиной, образуя фаски. Полученные сварочные ванны заполняются пластмассовым прутком. Для вплавления температуры краёв и прутка примерно выравниваются потоком горячего воздуха.

Как склеить бампер композитным материалом

Некоторые детали изготовлены из термостабильного пластика, греть который бесполезно. В этом случае используются ремнаборы из эпоксидной или полиэфирной смолы со стекловолокном для армирования. Технология работы тут принципиально другая.

Края трещин разделываются бормашиной, зачищаются крупной шкуркой для придания шероховатости, после чего наносится первый слой смолы.

Изнутри на трещину накладывается и разглаживается слой стеклоткани с перекрытием на несколько сантиметров. Сверху наносится второй слой смолы, что обеспечит надёжный «сэндвич» с армированием.

Сочетание ткани и компаунда практически восстанавливает исходную структуру стеклопластиковой детали, что позволяет не только соединять трещины, но и устранять крупные дефекты, например, утерянные осколки.

Выступающие слои располагаются изнутри детали, а возможные впадины снаружи заполняются эластичной шпатлёвкой по пластику. Она может быть разных типов, в зависимости от наполнителя. Грубые составы дают прочность толстых слоёв, а финишные обеспечивают качество поверхности под шлифовку и грунтовку.

Окраска отремонтированной детали достаточно сложна, металл кузова красить проще. Потребуются специальные материалы и непростой процесс подбора цвета. Такую работу лучше доверить профессионалам или быть готовым к пробам и ошибкам.
