Карбюратор К 126 на УАЗ: регулировка, обслуживаниеПро УАЗик

Агрегат для УАЗа

Система питания для бензиновых моторов представлена высокоточным впрыском, где не только достигается отличное качество смешивания рабочей смеси и полное ее сгорание, но и существенное снижение расхода топлива. Вместе с тем в моторах на автомобилях УАЗ для образования топливной смеси по сей день используется целый ряд карбюраторов. Проблема обслуживания моторов с различными типами карбюраторов актуальна и сейчас.

Среди карбюраторов УАЗ 469 и других родственных моделей встречаются самые разнообразные модификации. Основные типы устройств для образования топливной смеси:

• К 126;
• К 151;
• ДААЗ 4178.

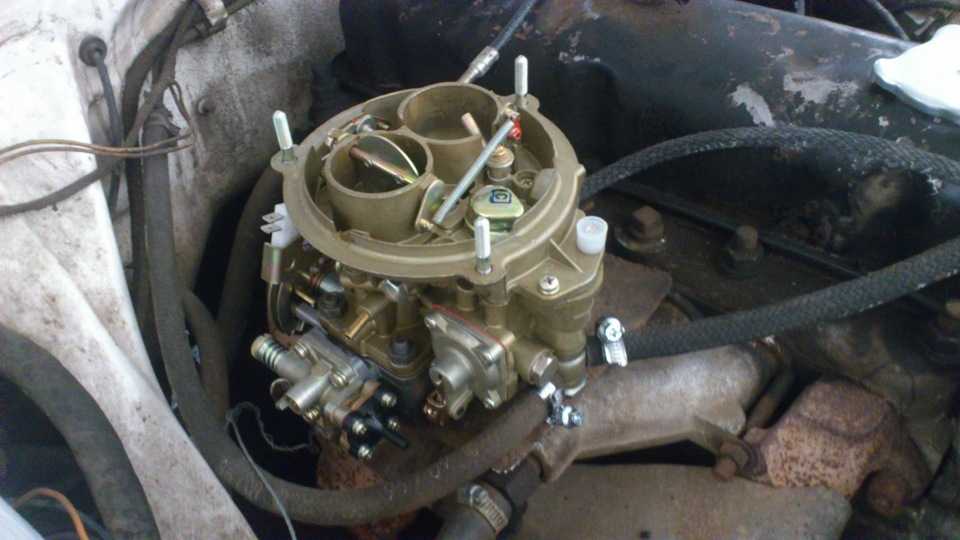

Чаще других используется карбюратор К 126. Прежде чем приступать к регулировке рабочих параметров, следует рассмотреть устройство каждого агрегата.

Краткое описание узла

Карбюратор К 126 является базовой моделью для автомобилей УАЗ. Как и большинство других подобных устройств, К 126 имеет две рабочих камеры для смешивания, первичную и вторичную. В конструкцию входят также следующие элементы: воздушная заслонка, главная дозирующая система как для первичной, так и для вторичной камеры, экономайзер, ускорительный насос и устройство обеспечения работы на холостых оборотах.

При работе карбюратора топливная смесь разных составов образуется при режиме:

• холостого хода;
• малых и средних нагрузок двигателя;
• полной загрузки мотора;
• резкого ускорения автомобиля.

В конструкции агрегата предусмотрены возможности для холодного запуска двигателя и после его кратковременной остановки. Конструктивно карбюратор можно описать как двухкамерный, двухдиффузорный, в нем организовано последовательное открытие камер.

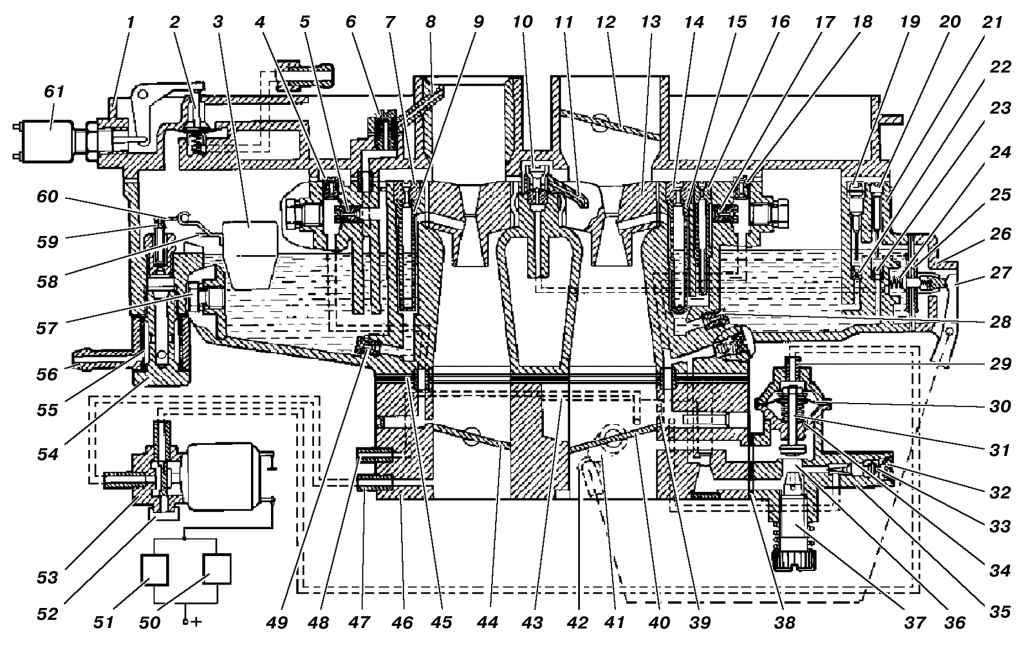

Схема карбюратора К126Н

Обычно регулировочные работы проводятся при установке карбюратора на двигатель или из-за сбоев в его работе. Нужно отметить, что несмотря на некоторые технические отличия моделей 151 и ДААЗ 4178 на УАЗ от базовой модификации К 126, регулировка их примерно одинаковая.

Для сравнения рассмотрим устройство карбюратор ДААЗ 4178 на УАЗ. Он имеет следующие конструктивные элементы:

• главную систему дозирования для каждой из двух камер;
• систему холостого хода;
• переходную систему между камерами;
• ускорительный насос диафрагменного типа;
• пусковое устройство;
• эконостат;
• электромагнитную систему экономайзера.

Конструкция карбюратора ДААЗ 4178 на УАЗ является более современной, что позволяет получить улучшенные и стабильные характеристики. К тому же его регулировка проще и понятнее.

Техническое обслуживание и регулировка

Среди операций технического обслуживания можно выделить такие:

• контроль надежности крепления самого карбюратора и его подвижных элементов;
• контроль и регулировка уровня топлива в поплавковой камере устройства;
• регулировка холостых оборотов двигателя;
• контроль работы ускорительного насоса и экономайзера;
• очистка каналов и поверхностей карбюратора от стойких отложений;
• контроль пропускной способности карбюраторных жиклеров.

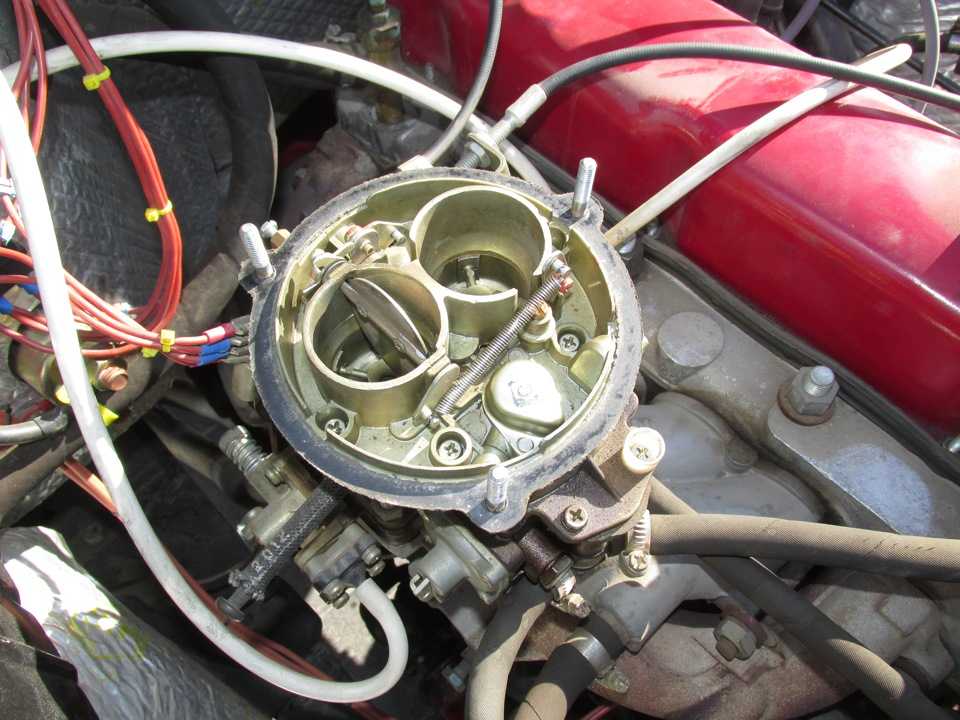

Мастер выполняет регулировку

Операция регулировки уровня топлива проводится на неработающем двигателе. При использовании ручной закачки уровень топлива в поплавковой камере должен установиться между специальными метками в смотровом окне карбюратора. Регулируем только после снятия крышки поплавковой камеры. Необходимо немного подогнуть язычок специального ограничителя таким образом, чтобы ход иглы находился в пределах 1,2-1,5 мм. Из-за износа деталей уровень топлива в камере постепенного повышается, поэтому рекомендуется устанавливать его по нижней границе.

Регулировка оборотов холостого хода проводится упорным винтом дроссельной заслонки и винтом ограничения токсичности. Вначале винт ограничения токсичности заворачивают до упора и выкручивают на 1,5 оборота. Запустив мотор, регулировочным винтом дроссельной заслонки устанавливают обороты на уровне 550-650 в минуту. После этого доводят токсичность выхлопных газов до нормы.

Техническое обслуживание и регулировка

Следует отметить, что у родственных моделей карбюраторов, к которым относится модель К-151 производства ОАО «Топливные системы», изменения конструкции минимальны. В связи с этим и регулировка не будет значительно отличаться от описанных выше операций.

На первом этапе выставляем винтом холостых оборотов значение в 550-650 об./мин., а для трехлитрового мотора – 750. Далее за счет вращения винта состава смеси выставляем качественную составляющую в допустимых пределах. На заключительном этапе сначала увеличиваем холостые обороты на 100 в минуту, а затем при помощи винта состава смеси возвращаем их к первоначальному значению.

Правильность проведенных работ можно проверить за счет одноразового повышения оборотов до 1500 с последующим резким перекрыванием дросселя. В результате карбюратор 151 не должен позволить упасть холостым оборотам двигателя ниже установленного значения.

Исправно работающий карбюратор 151 модели позволяет совершать плавный равномерный разгон. Отсутствие рывков, умеренный аппетит – результат правильных регулировок, выполненных вами.

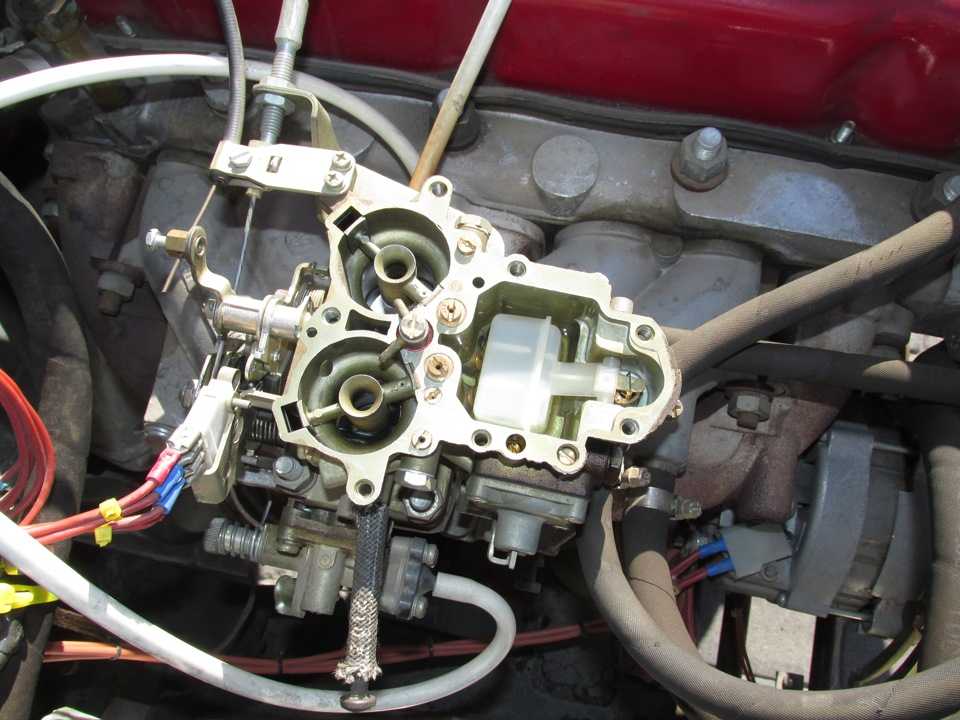

Карбюратор ДААЗ 4178

Для еще одной модели карбюратора, который устанавливается на внедорожную модель УАЗ, производитель рекомендует такие работы:

• проверка уровня топлива в поплавковой камере;
• регулировка пускового устройства.

В карбюраторе ДААЗ 4178 на УАЗ изначально имеется регулировка уровня топлива. Контролируемый параметр должен составлять 25-27 мм, и замеряется он от верхней плоскости устройства при снятой крышке.

Регулировка пускового устройства на карбюраторе ДААЗ 4178 на УАЗ проводится по следующей схеме.

1. Закрывают воздушную заслонку агрегата.
2. При нажиме на шток диафрагмы получают пусковой зазор в 6,4-6,8 мм на начальном этапе открытия заслонки. В случае необходимости зазор должен быть отрегулирован до указанного значения.
3. Для дроссельной заслонки ДААЗ 4178 на УАЗ регулировка проводится исходя из показателей в 1,3-1,4 мм. В случае несоответствия нужно специальным регулировочным винтом выставить такое значение.

Опыт эксплуатации разных моделей

Среди особенностей работы отдельных моделей карбюраторов для УАЗ можно выделить следующие.

1. Модель К 126 отличается простой и надежной конструкцией, не требует частых регулировок. Качественное смесеобразование позволяет устанавливать расход топлива на уровне 13 л/100 км для городских условий и 11 л/100 км при движении по шоссе. Машина с карбюратором 126 обладает неплохими динамическим характеристиками.

2. Карбюратор К151 на УАЗе

   Карбюратор 151 расходует много топлива: в городском ритме машина потребляет до 16 л/100 км. Кроме того, 151 модель очень требовательна к точности настроек качества смеси.

   При незначительных отклонениях наблюдаются не только сбои в работе на холостых оборотах, но и ухудшение тяговых и динамических показателей. При установке модели 151 на двигатель можно получить отличный запуск мотора в любых погодных условиях.

3. Карбюратор ДААЗ 4178 на УАЗ Димитровградского автоагрегатного завода наделяет мотор умеренным аппетитом, особенно при спокойном режиме движения. Но и при резких ускорениях карбюратор демонстрирует себя с лучшей стороны, живо откликаясь на педаль газа. В случае установки ДААЗ 4178 на УАЗ частая регулировка может быть вызвана засорением топливного фильтра. Но если замена фильтра проводится своевременно, в работе карбюратора проблем не будет.

Ошибочно было бы считать систему питания, которую представляют модели карбюраторов, представленные в обзоре, устаревшей и не имеющей права на эксплуатацию. Доступность проведения самостоятельного обслуживания, невысокая стоимость ремонта – все это делает карбюраторную схему питания актуальной.

Перечисленные модели карбюраторов являются взаимозаменяемыми, разве что для модели 126 требуется установка дополнительной прокладки между устройством и коллектором. Опыт длительной эксплуатации различных моделей агрегатов позволяет выявить их конструктивные и эксплуатационные особенности и недостатки. Также это помогает четко определить необходимые регулировочные и ремонтные работы.

Расчетный расход топлива, хорошие динамические характеристики, соответствующий экологическим нормам выхлоп. Нельзя сказать, что карбюраторный двигатель не может дать всего этого. Необходимы только своевременное обслуживание и правильные настройки для исправной работе агрегата.

Как правильно настроить карбюратор — регулировка карбюратора

Карбюратор служит для смешивания топлива с воздухом и последующей доставки полученной смеси в двигатель автомобиля, где она, сгорая, создает давление на клапаны блока двигателя. Полученная сила, заставляет автомобиль двигаться, набирать и сбрасывать скорость

Карбюраторы еще используются на машинах устаревших моделей, грузовиках, небольших самолетах, моторных лодках.

Карбюратор — механизм, не требующий особенного технического обслуживания и каждодневного ухода, но хорошая настройка и регулировка ему необходима. После этого все детали должны работать оптимально. Это благосклонно отразится на работе двигателя автомобиля.

Ваша машина будет отличаться слаженной работой мотора, если вы хорошо изучите, как правильно регулировать карбюратор. Его начинают проверять первым при возникновении каких-либо проблем с двигателем.

Чтобы лучше разобраться в тонкостях настройки и регулировки, выясним, что представляет собой карбюратор. Это механизм, являющийся элементом двигателя внутреннего сгорания, состоящий из диффузора, дроссельной заслонки, жиклера и поплавковой камеры.

Работа карбюратора основана на таком физическом явлении, который называется принцип Бернулли эффект Вентури, известный многим по программе школьной физики. Принцип утверждает, что скорость воздуха и жидкости в узкой трубке увеличивается, а давление на ее стенки снижается. Количество воздуха, поставляемого в мотор, регулируется дроссельной заслонкой, а она – при помощи педали акселератора.

Основные проблемы в работе карбюратора

Новый карбюратор

1. Протечка бензина. Если видны потеки бензина, проверьте поплавковую камеру, поплавок. Проверьте давление топлива, его оптимальный показатель 4-7 пси. Если показатели давления в норме, то проблема с поплавковой камерой. Ее лучше заменить.
2. Грязные свечи. Появление на свечах нагара с запахом, свидетельствует об излишней подаче топлива. Она может быть вызвана прогоревшим клапаном или неотрегулированным поплавком. Надо проверить и устранить проблемы.
3. Двигатель нестабильно работает на холостом ходу. Проблема бывает не в самом карбюраторе, а в проводе, соединяющем педаль акселератора с карбюратором. Проверяется это так, провод нужно отсоединить от карбюратора и при работающем двигателе пошевелить дроссель вручную. Обороты падают до нужных показателей, значит, неисправен провод. Если нет, то неисправность в карбюраторе. В первую очередь надо почистить его от грязи и коррозии.

Регулировка

Винты качества и количества

1. Заведите и прогрейте двигатель автомобиля до 80° C, заслонка карбюратора должна быть полностью открытой.
2. Расположение регулировочных винтовДо отказа заверните винт качества, затем поверните его назад на 2-2,5 оборота. На 1,5-2 оборота вверните винт количества. Делать это надо с положения, когда он поворачивает рычаг, находящийся на оси дросселя.
3. Вращайте винт качества в разных направлениях и добивайтесь максимальных оборотов двигателя, при этом положение заслонки остается неизменным.
4. Начинаете вращать упорный винт дроссельной заслонки и устанавливаете минимальные, но стабильные обороты. Повторяя эти действия несколько раз, постарайтесь отыскать оптимальное положение винтов, это обеспечит нужное количество и качество смеси, и обеспечит экономичную работу двигателя вашего автомобиля.
5. Проверить точность регулировки можно резко открывая и закрывая дроссельную заслонку. Двигатель продолжает работать нормально, значит, регулировка выполнена правильно.
6. Если двигатель работает с перебоями, аккуратно вверните винт качества до упора. Настройте оптимально минимальные обороты, воспользовавшись для этого винтом количества, как рассказано выше.

При вворачивании винта качества до упора может сломаться ограничительная заглушка. При необходимости замените сломанную заглушку на новую.

Регулируем качество смеси

После правильной регулировки система холостого хода должна гарантировать обороты, предусмотренные заводскими настройками и инструкцией.

При регулировке системы холостого хода и частоты вращения вала, вы должны полностью соблюдать все требования, написанные в инструкции по эксплуатации автомобиля. Если указанные нормы не будут соблюдены, то это может привести к нарушениям работы двигателя. Последующий ремонт потребует больших финансовых вложений.

Изменяем количество оборотов

Если вы не обладаете достаточным опытом произведения работ такого рода, то впервые проделайте эту процедуру с опытным специалистом, особенно если в двигателе стоит карбюратор ОЗОН. Специалист поможет вам правильно отрегулировать содержание СО в выхлопных газах в пределах допустимых значений.

При возникновении проблем в настройке, надо аккуратно немного повернуть винт, регулирующий качество смеси. Этим же винтом установить оптимальную частоту вращения, как и при предыдущей настройке.

Видео

Полезное видео о прочистке и настройке карбюратора:

Настройка карбюратора и регулировка минимального холостого хода
