Противоугонная сигнализация

Некоторые модели оборудованы противоугонной сигнализацией, установленной на заводе.

Дистанционное управление противоугонным устройством

1 — Кнопка включения/выключения противоугонной системы 2 — Кнопка открывания багажника

Приемная антенна сигнализации находится рядом с внутренним зеркалом заднего вида. Все двери, а также капот охраняются устройствами разрыва трех цепей. Сенсорный датчик, реагирующий на разбивание стекол, вызывает срабатывание противоугонной сигнализации при разбивании любого из стекол.

Сигнализация включается через 10 сек. после того, как автомобиль запирается с помощью пульта дистанционного управления, при этом индикаторы поворота мигают один раз.

В течение этих 10 сек. (время задержки) двери, капот и багажник могут быть открыты без срабатывания сигнализации.

Во время задержки светодиод горит в течение 10 секунд, а затем мигает с частотой один раз в две секунды, пока включена сигнализация.

Если какая-либо из дверей, капот или крышка багажника открыты, или если имеется какой-либо электрический дефект в модуле управления сигнализацией, то при запирании автомобиля с помощью пульта дистанционного управления светодиод мигает с частотой один раз в секунду в течение 10 секунд, показывая, что имеется неисправность.

Датчик, срабатывающий на разбивание стекла

Для охраны окон автомобиля противоугонная сигнализация оснащена датчиком, срабатывающим при разбивании стекол, который помещается в переднем плафоне освещения салона.

Кнопка вкл. /выкл. датчика стекла

Его отключение производится нажатием небольшой кнопки рядом с датчиком после того, как зажигание переводится в положение OFF, но до того, как автомобиль запирается и включается сигнализация. Светодиод мигает один раз в секунду в течение 10 секунд.

Двери

Противоугонная сигнализация не может быть включена при открытой двери водителя, если какая-либо из других дверей остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, эта дверь исключается из-под охраны.

Когда дверь закрывается, светодиод горит 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.

Капот

Если капот остается открытым, либо он открывался в течение задержки и не был закрыт к ее окончанию, он исключается из-под охраны.

Если после этого капот будет закрыт, то для него начнется свой период задержки, и после его окончания капот будет принят под охрану.

После закрывания капота светодиод горит в течение 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.

Крышка багажника

Если крышка багажника остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, она исключается из охраны.

Если после этого крышка будет закрыта, то для нее начнется свой период задержки, а светодиод горит в течение 10 секунд, после чего переходит к режиму мигания с частотой один раз в две секунды.

После окончания задержки крышку багажника всегда можно открыть с помощью правой кнопки пульта дистанционного управления. Остальные двери и капот будут оставаться под охраной.

Иммобилизатор VSS

Противоугонная система автомобиля оснащена устройством, которое делает невозможным запуск двигателя путем отключения модуля управления двигателем.

Отключение происходит в следующих случаях:

— При обычной активизации противоугонной системы.
— Через 30 секунд после того, как ключ вынимается из замка зажигания (противоугонная система при этом не должна активизироваться).

— Через 3 минуты после отпирания автомобиля, если не включается зажигание.

Для того чтобы повторно завести двигатель, нужно нажать на левую кнопку пульта дистанционного управления (активизация / отключение).

Срабатывание противоугонной сигнализации

Если противоугонная сигнализация включена, она срабатывает при открытии крышки багажника, капота или любой из дверей. Специальный датчик вызывает срабатывание сигнализации при разбивании любого из оконных стекол. Сигнализация срабатывает также при любой попытке включить или закоротить зажигание. При срабатывании противоугонной сигнализации подаются следующие сигналы:

— В течение 5 минут мигают все указатели поворота.
— В течение 30 секунд звучит сирена.

Если в течение этого времени сигнализацию выключают, то сирена умолкает.

Таблица кодовых сообщений светодиода

	Состояние	Светодиод
1	Включ. (период задержки)	Горит 10 секунд
2	Сигнализация включена (после периода задержки)	Мигает 1 раз в 2 секунды
3	Выключение	Горит 1 секунду
4	Сигнализация выключена	Не горит
5	В период задержки не закрыты / открыты дверь, капот или багажник	Мигает 1 раз в секунду 10 секунд
6	Отпирание крышки багажника	Мигает 1 раз в секунду 10 секунд
7	Закрывние двери, капота или багажника после вышеуказанного сотояния 5 или 6	Горит 10 секунд
8	Только при отключении модуля управления двигателем (система VSS)	Мигает 2 раза в секунду
9	Неисправность противоугонной сигнализации	В период задержки мигает вместо того, чтобы гореть непрерывно
10	Отключение датчика, срабатывающего на разбивание стекла	Мигает с частотой один 1/с в течение 10 секунд

Подробное описание функций

Характеристика	Значение
Включение	Индикаторы поворота мигают один раз (0. 5 с).
Выключение	Индикаторы поворота мигают три раза (3 ґ 0.5с). Если сигнализация сработала в результате попытки угона, индикаторы поворота мигают пять раз (5 ґ 0.5с). Звуковой сигнал звучит один раз.
Выключение крышки	Индикаторы поворота горят в течение двух секунд. багажника
Срабатывание сигнализации	Индикаторы поворота мигают в течение 5 минут. Звуковой сигнал звучит в течение 30 секунд. Для выключения сигнализации при ее срабатывании производиться обычное отключение (левая кнопка).
Датчик срабатвающий на разбивание стекла	Этот датчик чувствует, если одно из окон автомобиля разбито и заставляет срабатывать сигнализацию. Датчик можно отключить вручную, если нажать на кнопку, расположенную рябом с микрофоном датчика до того, как включится противоугонная сигнализация. отключение датчика, срабатывающего на разбивание стекла, отменяется, когда сигнализация включается в следующий раз.
Батареи	Пульт дистанционного управления имеет две батареи, которые обычно действуют в течение приблизительно двух лет. Когда зона действия пульта дистанционного управления начинает уменьшаться, батареи нужно заменить. Во избежание нарушения функций рекомендуется менять батареи каждый год. После смены батарей необходимо нажать на левую кнопку пять раз подряд, направив пульт на автомобиль, для того чтобы, противоугонная сигнализация снова признала сигналы пульта дистанционного управления. Если пульт сильно охладился, это может привести к нарушению его функций — нагревайте пульт в руках в течение нескольких минут. Если пульт не действует, несмотря на то, что батарея заряжена, это может быть вызвано тем, что кодовый сигнал вышел из фазы, — нажмите на левую кнопку пять раз подряд, направив пульт на автомобиль.
Пульт дистанционного управления	Зона действия пульта дистанционного приблизительно 8 метров. При благоприятных условиях зона управления действия может быть больше. Левая кнопка: выключение и отпирание только крышки багажника. Если один из пультов дистанционного управления утерян, новый пульт должен быть запрограммирован вместе с оставшимся пультом, чтобы подходить к уникальному коду противоугонной сигнализации вашего автомобиля. Обратитесь на официальную станцию техобслуживания.
Напряжение в батареях	Если напряжение в батареях исчезает, например по причине разрядки батарей, противоугонная сигнализация не будет действовать при ее включении. При возвращении напряжения в батареях к норме противоугонная сигнализация может быть включена таким же образом, как и до потери напряжения.

Некоторые из функций противоугонной сигнализации могут быть перепрограммированы. Обратитесь на СТО Saab.

пошаговая инструкция (видео и фото)

Главная » Тюнинг

Электронные устройства в современных автомобилях выполняют многие функции, в том числе и защитные. Без сигнализации сейчас не обходится практически ни одно транспортное средство. Необходимое оборудование поставляется в виде комплекта и установить его возможно своими силами без привлечения специалистов. Потребуется только схема подключения и правильное размещение датчиков и реле, строго придерживаясь инструкции можно избежать аварийной ситуации.

Установка системы на автомобиль ВАЗ 2107 производится с применением слесарного инструмента:

1. пассатижи;
2. отвертки;
3. ключи гаечные;
4. дрель электрическая.

Для проведения проверок реле и правильности монтажа понадобится измерительный прибор – тестер. Устанавливая сигнализацию, следует предусмотреть введение в цепь управления аварийной кнопки. Она необходима для отключения системы в случае утери брелка, монтажная схема поможет разобраться в порядке подключения компонентов.

Подготовка к работам

Установка системы на автомобиль модели ВАЗ 2107 начинается с неполной разборки салона. Порядок выполнения работ следующий:

1. С дверей демонтируется обивка: отверткой с крестообразным наконечником выкручивается крепежный винт. С панели снимаются ручки опускания стекла и открывания дверей, а также подлокотник.
2. Снимается вертикальная часть центральной консоли, для этого необходимо выкрутить все крепежные винты.
3. С рулевой колонки снимается пластиковый чехол, это необходимо для получения доступа к замку зажигания и кнопке управления штатной сигнализации аварийной.

Прежде чем поставить систему необходимо проверить ее работоспособность, собрав на столе и подключив к аккумулятору.

Сигнализация обычно покупается в магазине, при этом обязательно проверяется комплект поставки. В него входит: центральный блок, исполнительное реле, соленоиды центрального замка, провода с наконечниками и концевые выключатели. Перечисленное оборудование аварийной системы нужно разместить в салон скрытно таким образом, чтобы оно не было легкодоступным. Если установка и подключение выполняется своими силами, следует внимательно изучить инструкцию.

Монтаж компонентов и прокладка цепей

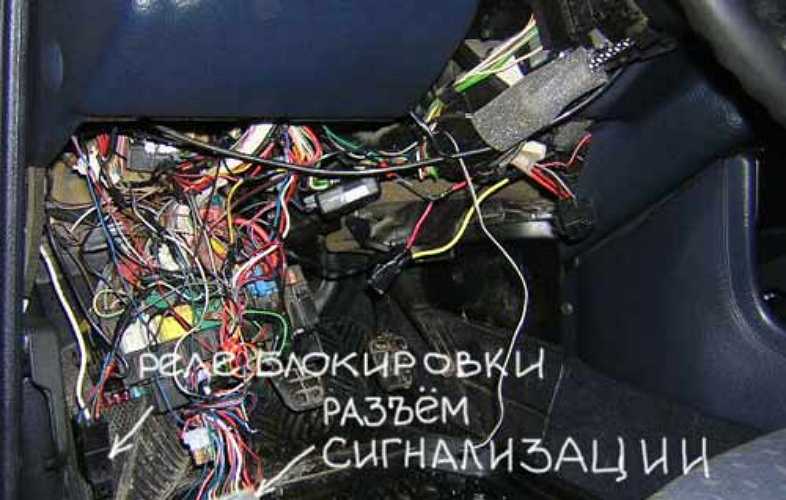

Размещение блоков с реле на автомобиле ВАЗ 2107 производится обычно центральной панелью. Предварительно к прибору подсоединяются провода как того требует схема подключения. Затем центральный блок укладывается на место и приклеивается к панели изнутри руками, либо крепится саморезами. Провода прокладываются под декоративными панелями и накладками к точкам установки исполнительных устройство и датчиков.

Установка на автомобиле ВАЗ 2107 компонентов системы своими руками выполняется в такой последовательности:

1. В дверях монтируются соленоиды таким образом, чтобы тяги замка могли перемещаться под их воздействием. Схема, по которой монтируется сигнализация, обычно содержит поясняющие рисунки облегчающие работу.
2. После того как установка магнитов завершена производится их подключение посредством проводов из комплекта.
3. В цепь зажигания устанавливается реле, что делает невозможным запуск двигателя при включенной системе. Отключение его осуществляется аварийной кнопкой.
4. В моторном отсеке как то предусматривает, схема монтируется динамик.

22 433 views Освещение и сигнализация

Похожие материалы

Торпеда ВАЗ-2107: описание и характеристики

Все автомобили оснащены приборными указателями и датчиками фиксации. Они служат для управления работой двигателя и других важных систем. Торпедо ВАЗ-2107 не исключение. Водитель может предотвратить выход узлов из строя, если своевременно отреагирует на показания. Рассмотрим особенности панели отечественных автомобилей, возможные доработки и другие особенности.

Обозначения

Торпеда ВАЗ-2107 – важная составляющая всей конструкции. Схема приборной панели выглядит следующим образом:

1. Вольтметр автомобиля.
2. Спидометр, показывающий скорость чтения движения.
3. Одометр (счетчик пробега, на котором стоял автомобиль).
4. Учетный прибор, показывающий скорость вращения коленчатого вала. Его техническое название – тахометр. Экран имеет несколько областей, окрашенных в разные цвета. Желтая бухта – работа двигателя на высоких оборотах, красная часть – недопустимые режимы. Предел оборотов этого автомобиля составляет 6 тысяч оборотов в минуту.
5. Индикатор температуры Состояние хладагента. Если стрелка находится в зеленой зоне – это норма. Перегрев силового агрегата сопровождается отметкой в ​​красной части индикатора. Если температура охлаждающей жидкости превышает 118 градусов Цельсия, автомобиль эксплуатировать категорически не рекомендуется.
6. A Указатель эффективной работы двигателя (экономометр). Его стрелка должна быть в зеленой зоне.
7. Узел контрольной лампы автомобиля.
8. Сигналы повторной активации (повороты).

Прочие знаки

Торпедо ВАЗ-2107 имеет ряд детекторов. Среди них:

• Неисправен датчик управления двигателем (актуально на моделях с впрыском топлива системой впрыска топлива). Индикатор горит оранжевым цветом при включенном зажигании. После запуска силового агрегата он гаснет. Если лампочка мигает быстро и постоянно, вам следует обратиться в ремонтную мастерскую. Эксплуатация машины разрешена, система переходит в режим ожидания.
• Сигнал для зарядки аккумуляторной батареи. Во время запуска двигателя индикатор загорается красным цветом и гаснет. В случае продолжения свечения фонаря следует обратить внимание на заряд аккумулятора. Основные причины выхода из строя: плохое натяжение ремня ГРМ, неисправность генератора или неисправность в электрической цепи. Игнорирование этой проблемы приведет к полной разрядке аккумулятора, а в некоторых случаях и к возгоранию.
• Световые индикаторы (когда горит зеленый цвет).

Дополнительные указатели

Торпеда ВАЗ-2107, фото которой представлено выше, имеет несколько важных указателей, а именно:

• Датчики включения дальнего света. Когда эта лампа синяя.
• Контроллер давления масла. Если этого показателя достаточно, то при включении мотора индикатор загорится красным цветом и тут же погаснет. Постоянное свечение индикатора указывает на низкое давление масла. Игнорирование этой проблемы может привести к выходу из строя силовой установки автомобиля.
• Режим управления стояночным тормозом (на его включение указывает соответствующая лампа, которая загорается красным цветом после запуска двигателя).
• A Указатель количества километров, пройденных за день.
• Датчик остатка топлива. Если в баке около 5 литров топлива, то горит желтым цветом.
• Основной индикатор уровня бензина.

Переключатели клавиатурного типа

Накладка на приборную панель ВАЗ-2107 имеет специальную розетку для клавиатурных переключателей. Среди них:

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

• Контроллер внешнего освещения. Он имеет три положения. Первый говорит о том, что система отключена, второй — о включении ламп подсветки номерных знаков и габаритов, третий — о включении дальнего света.
• Автоматический выключатель обогрева заднего стекла. Его можно активировать после запуска двигателя.
• Автомобильный противотуманный свет Выключатель задних фонарей. Регулятор активируется одновременно с ближним светом фар.
• Управление вентилятором отопителя. С его помощью можно выбрать скорость циркуляции подаваемого в нагреватель воздуха.

Кроме того, торпеда ВАЗ-2107 оснащена буквенными контрольными индикаторами, а именно:

• Сигнализация «И» сигнализирует о непристегнутом ремне безопасности (светится красным при включении зажигания).
• «В» — загорается оранжевая лампочка, указывающая на обогрев заднего стекла.
• «В» – индекс аварийного срабатывания тормозного узла машины. Будет светиться красным при критическом снижении уровня жидкости в бачке гидротормоза.

Индикаторы пожарной сигнализации

Тюнинг торпеды ВАЗ-2107 предполагает лучший внешний дизайн и оригинальную светотехнику. Но общая функциональность сохранена в традиционном стиле. Среди наиболее частых аварийных ситуаций можно выделить следующие пункты:

1. При пожаре датчик уровня масла в двигателе должен быть. Затем нужно проверить масло, долить, если уровень ниже допустимого значения. Дальнейший индикатор говорит о том, что вы хотите отбуксировать автомобиль до СТО или более мест ремонта. При игнорировании проблемы возможны ситуации, когда возникает стук шатунного узла двигателя и дальнейшее заклинивание узла. Это чревато заменой двигателя или проведением его капитального ремонта.
2. Если горит сигнальная лампа аккумулятора, проверьте клеммы на надежность крепления и окисление. Вторая причина датчика – неисправность генератора. Желательно отключить все электроприборы и посетить ближайшую ремонтную мастерскую. Хороший аккумулятор даже в таких условиях может проработать примерно 100 километров, если питание будет поступать исключительно от системы зажигания. Обычно проблема возникает из-за выхода из строя реле регулятора напряжения.
3. Торпеда ВАЗ-2107, ВАЗ-2106 имеет те же характеристики, что и в обычном исполнении. Например, если у вас загорелась сигнализация датчика тормозной жидкости, немедленно заглушите двигатель и остановитесь. Затем нужно проверить уровень жидкости, при необходимости долить ее. При выходе из строя тормозной системы необходимо вызывать эвакуатор и ехать к специалисту для ремонта.

Что еще искать?

Некоторые индикаторы приборной панели также требуют особого внимания. Например, если индикатор закипания жидкости находится в красной зоне, следует немедленно остановить машину и дать мотору остыть. Учитывая, что в ранних версиях «Лады» такой датчик не предусмотрен, начинающий водитель может не заметить этого момента. Но проблема, как правило, сопровождается уходом пара из-под капота. Следует отметить, что нельзя прикасаться к рабочим частям двигателя, так как это может привести к серьезным ожогам. Часто неисправность вызвана недостаточным количеством хладагента, выходом из строя термостата или вентилятора радиатора. Решить проблему помогут специалисты СТО или навыки владельцев, которые не первый год за рулем.

Указатель уровня топлива показывает минимальный запас, включая красную лампочку. Это может произойти, если в баке меньше пяти литров топлива. Проблема решается просто – нужно заправить машину на ближайшей заправке. Кроме того, нужно обратить внимание на настройку тахометра. Удержание стрелки в зеленой зоне (не более 5 тыс. об/мин) позволяет обеспечить максимально экономичный режим движения.

Как снять приборную панель на ВАЗ-2107?

Данная операция состоит из нескольких этапов:

1. Автомобиль готовится к запуску начального этапа (эти манипуляции есть в руководствах по техническому обслуживанию и ремонту автомобиля).
2. Минусовая клемма аккумулятора отсоединена.
3. Отвертка или аналогичный инструмент для зацепления плеч рычагов с регулятором отопителя.
4. Затем откручивается гайка, расположенная на ручке сброса счетчика. Шайба тоже снимается, ручка задвигается в пространство за приборной панелью.
5. С помощью тонкой отвертки или копья подденьте и снимите винты с головкой, удерживающие приборную панель.
6. Крестообразная отвертка. Отвинтите основной винт.
7. Аккуратно разобранная накладка на торпедо ВАЗ-2107 и сама панель.
8. Отсоединяет трос привода спидометра и трехцветный жгут.

На финальном этапе снял панель, потом можно заменить подсветку, управление подсветкой и другие элементы. Установите детали в обратном порядке.

Модернизация

Тюнинг торпеды ВАЗ-2107 позволяет в корне изменить оснащение автомобиля. На рынке сегодня можно без труда найти все необходимые детали и аксессуары. В первую очередь владельцы поменяли основную подсветку. Такое решение позволяет улучшить внешний вид торпеды и снизить нагрузку на зрение.

Имеется ряд других доработок, в реализации которых немалую роль играет правильный технический подход и фантазия владельца. В качестве альтернативы можно установить белые или разноцветные циферблаты, которые смотрятся нестандартно, придавая дизайну совершенно новый стиль.

Стоит заменить магнитолу на новую и современную аудиосистему. К счастью, модификаций представлено великое множество, что облегчает выбор с учетом возможностей и пожеланий пользователя. Более продвинутый тюнинг лучше оставить профессионалам. Однако торпеду ВАЗ-2107 своими руками тоже реально улучшить без значительных финансовых затрат.

Что делать владельцам?

Потребители говорят, что приборная панель на этом автомобиле оснащена всеми необходимыми приборами и кнопками, необходимыми для управления основными системами. Однако владельцы жалуются на невзрачность деталей дизайна и плохое освещение.

Торпеда ВАЗ-2107, отзывы о которой весьма противоречивы, была разработана с учетом новых тенденций в автомобилестроении. Однако ему не хватает современного дизайна и сложной функциональности. Это неудивительно. Ведь этот автомобиль относится к бюджетной категории.

Какая торпеда подходит на ВАЗ-2107?

Многих владельцев не устраивает приборная панель «семерки». В первой модификации установлена ​​вариация, практически идентичная пятой модели. При этом неудобством является не только эстетический вид торпеды, но и практическая проблема. Замок бардачка приходится монтировать с помощью подручных средств, так как он открывается наружу.

Для замены приборной панели отлично подойдет аналог от ВАЗ-2115. Единственной проблемой при монтаже будет появление щелей, которые можно аккуратно заделать монтажной пеной.

Также можно установить торпеду на ВАЗ-2107 от легкового автомобиля. Лучший вариант — расстаться с «БМВ Е30». Кроме того, часто используется аналогия «Тойота Камри». В этом случае вам нужно будет немного подрезать детали по бокам, установить стеклоподъемники и правильно подобрать чехол на руль.

Светодиодное освещение

Часто при модернизации салона «Жигулей» пользователи вспоминают о светодиодном освещении. Он придает интерьеру оригинальности, прост в сборке и не требует больших затрат. Для расположения панелей потребуется десяток светодиодов, которые соединяются друг с другом посредством специального шлейфа. В качестве бойка использован кусок провода с разъемом «Молекс». Кроме того, вам понадобится пара резисторов на 680 Ом.

Установка торпеды ВАЗ-2107 с новой светотехникой потребует соблюдения нескольких основных шагов:

1. Сначала спилите напильником головки светодиодов. После этого вся поверхность шлифуется, чтобы получить более равномерное и мягкое свечение.
2. Далее подготовленную проволоку нарезаем на кусочки по полсантиметра и сгибаем в виде буквы «Г». Выбирается для размещения нового освещения (по кругу, по углам или диаметрально). Края проводки аккуратно припаяны в нужном месте.
3. Следующий шаг — соединение пайкой каждой ножки светодиода. Это дает возможность регулировать включение и выключение подсветки прямо с блока управления, направляя подсветку в нужном направлении.
4. Далее разрезаем шлейф, делая зачистку светодиодов. Это сформирует основную проводку, состоящую из четырех основных элементов, расположенных вокруг большого устройства. С боковыми аналогами они спаиваются посредством нескольких маленьких проводов. В результате получается единая цепочка. Минус и плюс системы взяты из старых разработок.
5. В конце вам нужно будет отрегулировать яркость. Это можно сделать с помощью регулировочной ручки. Этот параметр регулируется в паре цепей с четырьмя центральными диодами.

Установка торпеды ВАЗ-2107 аналогичным образом дает возможность передвигаться по бездорожью, но с максимальной осторожностью.

Стрелка тире

Для улучшения освещения стрелок потребуется специальное оборудование. Вам потребуется:

• Две пары белых светодиодных лампочек длиной 3 мм.
• Резисторы сопротивлением 1,5 Ом.
• Элементы из органического стекла длиной 4 мм.
• Специальная краска или лак для ногтей.
• Защитные колпачки для корпуса наводчика и заглушки.
• Хороший (универсальный) клей для весов и поводков.

Далее нужно определить длину стрелки. Если взять размер 30 мм, то надо добавить приклад в запирающее пространство. При изготовлении предмета из оргстекла нужно соблюдать конфигурацию стрелок, обеспечивая ровное основание и острый край. Это позволит получить оптимальную освещенность и равномерное распределение энергии.

Противоположный край стрелы стерт под углом 45 градусов. Изделие покрывается лаком, желательно красным, и закрепляется на панели с помощью посаженных на клей мебельных заглушек. Далее утяжеляют обычную стрелу и готовят самодельный аналог. Если показания превышают разницу в 100 миллиграмм, деталь доводят до необходимых параметров. В приборной панели вставки и белые циферблаты со светодиодами. Этот процесс требует особого внимания и осторожности. Новые лампочки по бокам окрашены черной краской для уменьшения потерь света. Далее идет установка светодиодов на весы и проверка приборов.

Резюме

Как показывает практика, отзывы владельцев, салон «Жигулей» можно улучшить без значительных затрат. Например, торпеда от «БМВ» на ВАЗ-2107 позволяет обновить не только внешний вид, но и функциональность. Детализирует улучшения, указанные выше. Надеюсь, что советы не окажутся бесполезными и позволят улучшить ваш автомобиль вне зависимости от года его выпуска и общих характеристик.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38407-tarpeda-vaz-2107-ap-sanne-haraktarystyka.html

Германия: https://tostpost.com/de/autos/39205-torpedo-vaz-2107-beschreibung-und-charakteristik.html

ЭП: https://tostpost.com/es/coches/38975-el-torpedo-vaz-2107-descripci-n-y-caracterizaci-n-de.html

КК: https://tostpost.com/kk/avtomobil-der/38796-torpeda-vaz-2107-sipaty-men-sipattamasy.html

PL: https://tostpost. com/pl/samochody/40395-torpeda-vaz-2107-opis-i-charakterystyka.html

ПТ: https://tostpost.com/pt/carros/40027-torpedo-vaz-2107-descri-o-e-caracteriza-o-de.html

ТР: https://tostpost.com/tr/arabalar/35542-torpil-vaz-2107-tan-m-ve-zellikleri.html

Великобритания: https://tostpost.com/uk/avtomob-l/39197-torpeda-vaz-2107-opis-ta-harakteristika.html

Электросхема автомобиля ВАЗ-2107

(нажмите для увеличения)

1. поворотники боковые
2. фара
3. очистители фар ВАЗ 2107
4. звуковые сигналы
5. мотор вентилятора ВАЗ 2107
6. переключатель, моторчик вентилятора ВАЗ 2107
7. мотор cmyates фары
8. клапан управления воздушным
9. моторчик стеклоочистителя
10. моторчик стеклоомывателя
11. датчик уровня тормозной жидкости
12. катушка зажигания ВАЗ 2107
13. фонарь капота
14. датчик давление масла
15. распределитель зажигания ваз 2107
16. датчик контрольная лампа давления масла
17. свечи зажигания автомобиля ваз 2107
18. датчик температуры охлаждающей жидкости ваз 2107
19. генератор автомобиля ваз 2107
20. Микропереключатель карбюратора ВАЗ 2107
21. АКБ
22. Пневмоклапан карбюратора ВАЗ 2107
23. Реле-стартер
24. Стартер ВАЗ-2107
25. Реле стеклоочистителя
26. Реле зажигания ВАЗ 2107
27. Реле-прерыватель сигнализации
28. выключатель стоп-сигнала
29. разъем для переносного фонаря
30. выключатель фонаря заднего хода
31. лампа вещевого ящика
32. выключатель сигнальной лампы стояночного тормоза
33. монтажный блок ВАЗ 2107
34. выключатель света сигнализации открытия передней двери
35. сигнализация с фонариком, открытая входная дверь
36. Выключатель зажигания ВАЗ 2107
37. Выключатель стеклоочистителя
38. Выключатель омывателя стекол
39. Выключатель звуковых сигналов
40. Выключатель фар ВАЗ 2107
41. Рычаг указателя поворота
42. Выключатель аварийной сигнализации
43. приборы выключателя света ВАЗ 2107
44. прикуриватель
45. часы со световой шкалой
46. выключатели плафона, расположенные в стойках дверей
47. Комби ВАЗ 2107
48. индикатор давления масла с сигнальной лампой недостаточного давления ВАЗ 2107
49. указатель температуры охлаждающей жидкости
50. тахометр ВАЗ 2107
51. реле-выключатель контрольная лампа стояночного тормоза
52. контрольная лампа указателей поворота
53. контрольная лампа уровня тормозной жидкости ВАЗ 2107
54. контрольная лампа заряда аккумулятора
55. контрольная лампа заднего противотуманного фонаря
56. контрольная лампа контрольной лампы ВАЗ 2107
57. контрольная лампа габаритного света
58. контрольная лампа стояночного тормоза
59. лампы освещения в приборе блок ваз 2107
60. Вольтметр ВАЗ 2107
61. Указатель уровня топлива с сигнальной лампой резерва
62. Выключатель электродвигателя вентилятора ВАЗ 2107
63.
