Как определить трещину в блоке цилиндров: Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Чем заклеить трещину в блоке двигателя?

Заделываем трещины в блоке и головке двигателя

Трещины в головке и блоке двигателя появляются вследствие механических повреждений, а иногда из-за замерзания воды (охлаждающей жидкости).

Способ № 1 — электросварочный или газовый.

Если блок двигателя вашего автомобиля чугунный, как например у ВАЗа, необходимо концы трещины засверлить 5-милиметровым сверлом и разделать шлифовальным кругом по всей длине, под углом 90 градусов на глубину 4/5 от толщины стенки блока. Перед тем как приступить к сварке, блок необходимо нагреть до температуры 600…650°С. Используя нейтральное пламя газовой сварки, при помощи флюса и чугунно – медного присадочного прутика Ø 5 мм, нанесите сплошной ровный слой

Обратите внимание, чтобы шов выступал над поверхностью метала, не больше чем на 1,0…1,5 мм. По окончанию сварочных работ, следует медленно охладить блок в томильной яме или в термошкафу

Заварку трещины также можно осуществлять без нагревания блока, используя при этом электросварку с постоянным током обратной полярности.

Как вариант можно использовать также электросварку с применением медных электродов, которые обернуты жестью, приварив заплатку из мягкой стали, которая имеет такую же толщину, как и стенка блока. После завершения, сварочные швы покрываются эпоксидной пастой.

Способ № 2 при помощи эпоксидной пасты.

Поверхность блока и трещины необходимо до блеска зачистить металлической щеткой с обеих сторон трещины. По концам трещины нужно просверлить отверстия Ø 3…4 мм, после нарезать в них резьбу и ввинтить заглушки из алюминиевой или медной проволоки, так чтобы они были заподлицо. Трещина обрабатывается по всему периметру абразивным кругом или зубилом на глубину до ¾ от толщины стенки, под углом примерно 60…90°. Затем необходимо вокруг трещины (30 мм), сделать насечки при помощи зубила, для придания поверхности шероховатости. Обезжирьте поверхность бензином или ацетоном. После этого аккуратно, при помощи шпателя, нанесите первый слой эпоксидной пасты, после этого — второй слой толщиной минимум 2 мм.

Толщина всего слоя по всей поверхности трещины должна составлять от 3 до 4 мм. После этого нужно дать пасте затвердеть в течение суток. Если есть возможность обеспечить подогрев при температуре 100°С, шов затвердевает в течении 3 часов. Завершительная стадия — зачистка поверхности при помощи напильника или абразивного круга.

Способ № 3 с использованием эпоксидной пасты и заплаты из стеклоткани

Подготовка такая же, как и в предыдущем способе, только на этот раз слой пасты необходимо накладывать на заплатку из стеклоткани, после пропитать ее пастой и пройтись по ней роликом. От края трещины до края заплаты, или пробоины должно быть расстояние – не менее 15-20 мм. Следующим слоем заплаты можно перекрыть предыдущий на 10-15 мм с каждой стороны. Этих слоев можно сделать около 8, но не более. Как только нанесли последний слой, покройте его пастой.

Источник

Профессиональный ремонт блока двигателя: +7-499-686-12-80

Появление трещины в блоке цилиндров может быть обусловлено как обычной эксплуатацией транспортного средства, так и конструктивным исполнением самого двигателя. Когда изготовители автомобилей проектируют двигатели, то желают добиться того, чтобы двигатель обладал достаточной прочностью, чтобы выдерживать силы, которые будут на него воздействовать как во время процесса горения, так и во время циклов нагрева и охлаждения, которым он подвергается. С другой стороны, вес двигателя значительно влияет на поведение самого автомобиля. Наличие более тяжёлого двигателя приводит к увеличению расхода топлива из-за дополнительной энергии, которая необходима для того, чтобы сдвинуть этот вес с места. Более тяжёлый двигатель также может оказать влияние на характеристики управления автомобилем, поскольку дополнительный вес может сместить его центр тяжести и повлиять на способность хорошо поворачиваться.

Поскольку изготовители двигателей пытаются найти оптимальный баланс (двигатель должен быть лёгким, но прочным), то им приходится учитывать все нагрузки, которые он будет испытывать. Давление газов горения довольно высокое, однако оно редко достаточно высокое для того, чтобы оказать существенный эффект на блок цилиндров. Более заметное воздействие на двигатель оказывает цикл нагрева и охлаждения, которому он подвергается при запуске и остановке. Тепло выделяется благодаря процессу горения и передаётся остальной части двигателя посредством охлаждающей жидкости. По мере того как металл нагревается, он расширяется, однако это происходит с разной скоростью в зависимости от температурных градиентов. Объединив это напряжение с нормальными вибрациями при движении, торможении и ускорении, можно получить огромные нагрузки в разных частях блока двигателя.

После многих километров автопробега эти нагрузки способны привести к образованию мелких трещин. Блоки цилиндров редко сразу приходят в негодность. Обычно проблема начинается с небольших микротрещин, которые пропускают только небольшое количество жидкости и только тогда, когда двигатель находится в горячем состоянии, а система охлаждения – под давлением. Поскольку большинство блоков изготавливается из чугуна, то после начала образования трещины этот процесс почти невозможно остановить. После начала своего образования трещины могут легко распространяться через металл благодаря особенностям формирования молекул металла в решётке при отливе. Это означает, что если в блоке появилась трещина, то течь будет быстро прогрессировать.

Это приводит к одному из основных признаков наличия в блоке трещины. В треснувшем блоке почти всегда наблюдается течь в системе охлаждения, однако этот процесс начинается очень медленно. Иногда настолько медленно, что, когда двигатель тёплый, течь едва заметна, она будет выглядеть как выделение небольшого количества пара. По мере того как циклы нагрева и охлаждения будут продолжаться, трещина будет увеличиваться до тех пор, пока не станет заметно ещё больше пара, а затем появятся капли охлаждающей жидкости и в конце концов – течь охлаждающей жидкости, независимо от того, горячий или холодный двигатель.

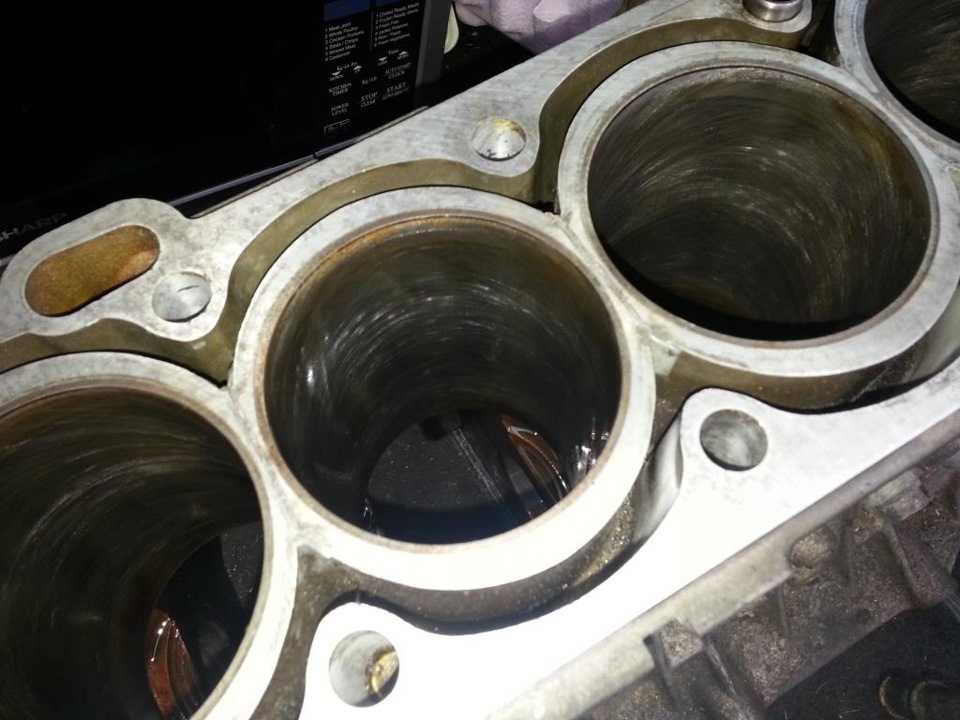

Микротрещина в цилиндре

Признаки такие что и микротрещина в головке, повторятся не буду, а сразу опешу способ ремонта такого цилиндра. Хорошо если можно визуально найти такую трещину, это может быть скол в цилиндре, но чаще ее не видать, а проявляется она когда двигатель работает и нагревается до рабочей температуры. Сталкивался с микротрещиной, когда двигатель работал долго, и вдруг проявлялась микротрещина, но где она, неизвестно.

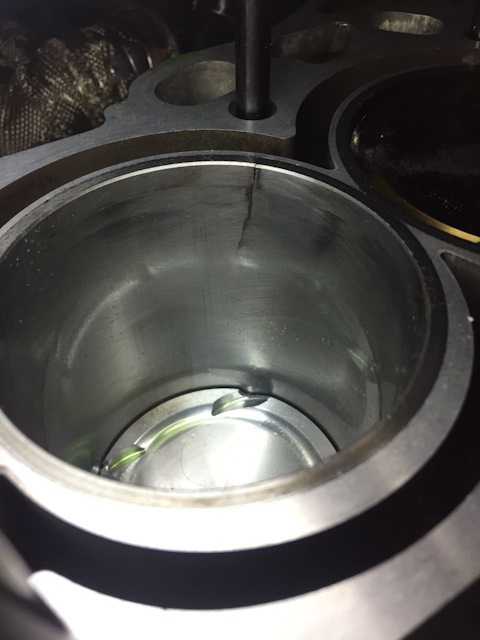

Фото. Трещина в цилиндре, отмечена стрелкой.

На фото видите блок двигателя ВАЗ 2106 с трещиной в цилиндре. А все потому, что этот блок рассчитан под поршни 79мм, его расточили под поршни 82мм. и видать плохо обкатывали, что и привело к этой трещине, признаки были такие, шли постоянные пузыри в расширительный бачек.

Мне попадались несколько машин с расточкой блока ВАЗ 2106 под поршни 82мм. и в принципе нормально работали. Но не советую этого делать, так как гильза цилиндра становиться очень тонкой, и есть большая возможность образования такой трещины.

Фото

Головка с тремя трещинами, обратите внимание, эту головку фрезеровали на станке, но такая фрезеровка недопустима, так как остаются очень глубокие неровности, они сразу прожимаются металлической частью прокладки, что способствует быстрому прогоранию прокладки. Головка при фрезеровании должна быть абсолютно гладкая. Пришлось гильзовать этот блок, и ставить поршни 79мм

двигатель заработал как новый

Пришлось гильзовать этот блок, и ставить поршни 79мм. двигатель заработал как новый.

Всегда хозяина машины предупреждаю после того как снимаю головку и не нахожу прогара в прокладке и трещины в головке или блоке, что может быть две причины, и даю ему выбор с чего начнем первого, замены головки или будем гильзовать блок.

Главное чтобы расточник что растачивает цилиндры и гильзует блок был профессионал своего дела. Хороший расточник может отлично загильзовать даже явную трещину в цилиндре. Поэтому сразу предупредите расточника что в каком-то цилиндре микротрещина, (не знаю тонкости как гильзуют цилиндры) но несколько таких блоков двигателей после гильзовки ходят уже несколько лет и все нормально.

Обычно хозяин машины выбирает начинать с загильзовки блока, а если не поможет, тогда конечно придется менять головку.

Знаю одну девяносто девятую, которая ездит с такой микротрещиной, водитель просто слегка накручивает пробку на расширительный бачек чтобы его не раздувало, и она не кипит.

Как заделать трещину в ГБЦ, блоке цилиндров?

Вне зависимости от того, какой сплав применяется для разработки блока цилиндров, рано или поздно могут возникнуть определенные проблемы, связанные с появлением трещины.

Конечно, если водители не обратят на это внимание, то появление трещины может обернуться достаточно серьезной проблемой, связанной со сложностями эксплуатации, а также дорогостоящим ремонтом автомобиля. Симптомы и причины

Далеко не всегда водители могут визуально сразу увидеть трещину на блоке цилиндров, поэтому лучше всего быть более ответственным и замечать второстепенные симптомы и причины, которые могут говорить о возникновении проблемы

Хотя важно отметить, что такие признаки могут означать и другие неисправности. Симптомы и причины

Далеко не всегда водители могут визуально сразу увидеть трещину на блоке цилиндров, поэтому лучше всего быть более ответственным и замечать второстепенные симптомы и причины, которые могут говорить о возникновении проблемы. Хотя важно отметить, что такие признаки могут означать и другие неисправности

Симптомы и причины. Далеко не всегда водители могут визуально сразу увидеть трещину на блоке цилиндров, поэтому лучше всего быть более ответственным и замечать второстепенные симптомы и причины, которые могут говорить о возникновении проблемы

Хотя важно отметить, что такие признаки могут означать и другие неисправности

При перегреве двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть

Неправильная работа прибора управления температурой также может говорить о том, что возникла трещина, которую нужно обязательно заделать в ближайшее время.

Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки. Этот симптом также достаточно легко заметить, но только опытным водителям, которые занимаются своим автомобилем и регулярно проводят необходимое техническое обслуживание.

Колебание температуры двигателя, наиболее часто заметное в холодное время года, также говорит о том, что могла возникнуть трещина на блоке цилиндров. Заметить этот симптом довольно легко, так как стрелка показателя постоянно отклоняется либо в сторону резкого увеличения, либо в сторону резкого уменьшения.

Вибрация двигателя или «троение» , особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Чтобы проверить есть ли трещины на блоке цилиндров нужно выкрутить свечу зажигания и провести визуальный осмотр блока.

Решение проблемы. Существует несколько способов заделать появившиеся трещины на блоке цилиндров. Так, можно использовать для работы электрическую сварку. Выполнить работы можно предварительно сняв блок цилиндров и очистив его от скопившихся загрязнений, которые явно будут мешать выполнению работы.

ГБЦ. Производится нагрев головки до 250 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Заплатка. Заделать трещину можно с помощью заплатки, которая приваривается либо электросваркой, либо электродуговой сваркой

Для выполнения работы также понадобится снять блок, так как все работы с заплаткой нужно проводить крайне осторожно и аккуратно, чтобы еще больше не повредить элемент

Эпоксидная паста может помочь заделать микротрещины, которые только только появляются и не требуют использования сварки. В зависимости от того, где появляются трещины использовать эпоксидную пасту можно и не снимая блок цилиндров. Однако, если водителю выполнить эти работы таким образом непросто, то лучше все же провести снятие элемента.

Заключение . Эксплуатация автомобиля после обнаружения трещин на блоке цилиндров может усложняться различными проблемами, которые в ближайшем будущем приведут к дорогостоящему ремонту. Именно поэтому лучше всего, сразу же заделать трещины, тем более если они слишком большие.

Источник

Заделываем трещины в головке и блоке двигателя электросваркой

Реанимации подвергаются все трещины, за исключением тех, которые проходят сквозь клапанные гнезда, зеркала цилиндров, а также плоскости прилегания блока и головки. В последнем случае изделие бракуют, в остальных стараются их реабилитировать, этим-то мы сейчас с вами, уважаемые читатели, и займемся.

В самом начале стоит сообщить о том, что существует несколько способов устранения дефектов. Коротко обо всех.

К первому способу можно отнести заделывание трещин с помощью обычной дрели или электросварки.

В случае если блок чугунный, то концы трещины можно засверлить сверлом и зашлифовать их под углом 90 по всей длине кругом, зубилом или каким-нибудь другим приспособлением.

Если вы выбрали ликвидацию трещин с помощью электросварки, то перед началом работы блок необходимо разогреть до 600-650С. Затем с помощью чугунно – медного присадочного прутка диаметром 5 мм и флюса, нужно нанести сплошной ровный слой, который не должен торчать над поверхностью металла более чем на пару миллиметров. После того, как трещина была заварена, блок следует медленно охладить в термошкафу.

Выше предложенный метод является не единственным, вы можете заварить трещину и без подогрева блока, но для этого вам понадобится электросварка.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Иногда определить местоположение трещины в блоке цилиндров не так уж просто, но есть ряд способов. Обычно это касается микротрещин, которые трудно заметить. Итак, можно установить магниты по корпусу блока цилиндров или головки, насыпать стружку из металла мелкой фракции сверху. Стружка под действием магнитного поля начнёт притягиваться к магнитам и забиваться в трещины, которые будут встречаться на пути.

Можно использовать более доступный способ, если нет под рукой магнитов. Поверхность, где имеется подозрение на трещины, тщательно промывается керосином или любым растворителем для краски. После этого на поверхность наносится жидкая краска и оставляется на 10-15 минут, далее поверхность протирается ветошью и все дефекты становятся заметны невооружённым глазом.

Также нередко используется способ с применением жидкости. Перед тем как залить в канал воду герметично закрываются все отверстия. В канал после воды под давлением закачивается воздух, можно использовать обычный автомобильный компрессор, после чего канал закрывается и блок оставляется на несколько часов. Места, в которых будет проступать вода, и укажут на наличие трещин. Можно и не ждать несколько часов, для этого блок погружается в воду, и пузырьки воздуха укажут на местоположение дефекта. При устранении трещин следует учитывать, что браться за заделку дефектов на гнездах клапанов, на зеркалах цилиндров и не месте соприкосновения блока и ГБЦ самостоятельно не рекомендуется.

Правовая сторона использования срытой рекламы

Одним из видов ненадлежащей рекламы согласно ФЗ «О рекламе» является скрытая реклама. Она характеризуется как использование и распространение рекламной информации методом воздействия на подсознание потребителя. В любом случае скрытая реклама – это сведения, как и любая другая реклама.

Использование двойных аудио записей, вставка 25-го кадра не допустимы. Они основаны на свойствах подсознания человека, способного усваивать некоторую информацию напрямую. Основным способом такого воздействия как раз и является 25-й кадр.

Но не смотря на все законодательные ограничения телевидение и пресса наполняют свои передачи, шоу и фильмы скрытой рекламой.

Ремонт дефектов

1. Перед началом ремонта нужно вырезать кусок металла, по своим размерам соответствующий трещине. Глубина канавки должна быть не менее 8 мм, а форма должна быть клиновидной.
2. Перед тем как заварить головку, ее нужно нагреть до температуры 200 градусов. Для этого можно использовать ацетиленовую горелку, но не паяльник.

Для ремонта используйте газовую установку с присадочными материалами. Эффективные результаты получаются при аргонно-дуговой сварке. К ГБЦ нужно подключить массу. Дуга должна гореть между головкой и электродом, туда же и следует подложить кусок металла, который будет заделана трещина.
Когда сварка завершена, шов тщательно зачищаем и еще раз опрессовываем. Если дефектов нет, то поверхность головки нужно отфрезеровать.

Микротрещина в цилиндре наверно самая большая головная боль, хозяина автомобиля, так и мастера к которому он обращается. Все дело в том, что ее не видать визуально, а симптомы что начинает прогорать прокладка под головкой. Несколько раз попадались мне такие двигатели. Но бывает и микротрещина и в головке. Признак микротрещины в цилиндре и головке один и тот же что и начинающий прогар прокладки под головкой.

Расскажу сначала про микротрещину в головке, а ниже про микротрещину в цилиндре.

Подъехал парень на ВАЗ-2106 и говорит машина все время кипит, подождал немого пока перестанет кипеть двигатель, открыл крышку радиатора и долил охлаждающей жидкости в радиатор, завел двигатель на холостых оборотах. Стал смотреть в радиатор, вижу как пузыри выходят из радиатора, (но если долили жидкость в радиатор то обычно сразу выскакивает несколько пузырей но они быстро прекращаются), в переднеприводных машинах начинает раздувать бачек в который наливают охлаждающую жидкость и также идут пузыри. Если прокладка под головкой прогорела сильно то жидкость идет в цилиндр, сквозь поршень жидкость просачивается в блок двигателя и попадает в масло, признак, масло становится цвета белой эмульсии и увеличивается в объеме.

Сразу определил, что начинает прогорать прокладка, снимаю головку а прокладка новая (совсем свежая) и никакого намека на прогар, спросил, уже меняли прокладку, говорит два дня назад купил головку с рук, заменили ее и с тех пор кипит. Спрашиваю, а до этого на старой головке кипела, говорит, нет ни кипела, но она троила из-за прогара клапана, я решил купить эту головку тем более не дорого предложили, чтобы с той не мучится. Говорю, у тебя два варианта, покупать другую головку, или вези старую я ее починю, решил он ремонтировать старую (головка и правда была сильно ушатана, пришлось менять все клапана и направляющие втулки клапанов). Поставил отремонтированную головку и кипение прекратилось. Но что смешно, через некоторое время ко мне подъехал другой парень на ВАЗ-2107 и также пожаловался что кипит двигатель, открыл капот и узнал головку из-за которой кипела шестерка (на ней было пятно красной краской, потому и запомнил). Спросил у него давно головку менял, говорит, на днях. Рассказал я ему историю этой головки. Визуально в этой головке я так и не нашел микротрещины, и в каком она месте так и не понял.

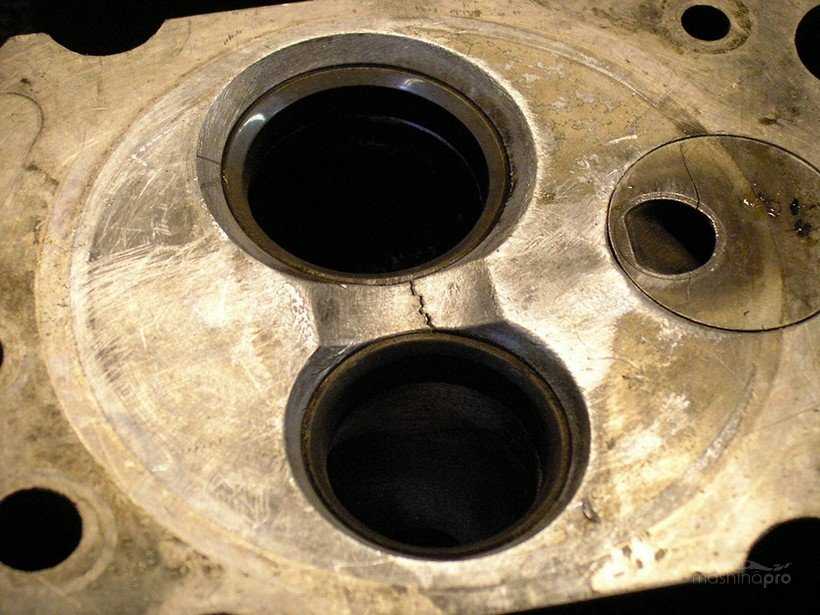

Фото. Микротрещина в головке

Чаще всего микротрещина в головке бывает как показано на фото, и чаще всего в моей практики она бывает во втором или третьем цилиндре. На фото красным показано расположение микротрещины. Проще найти микротрещину так, зачистите ножом нагар в том месте где показана трещина, и она проявляется.

Фото. Головка от Нивы сразу с двумя микротрещинами

А один раз попалась головка сразу с двумя микротрещинами, она есть на фото и трещины показаны стрелками, их нашел сразу, стоило только ножом снять нагар. Признак этих микротрещин в этой Ниве был такой, второй и третий цилиндры троили, на малых оборотах, уходил тосол и вылетал через глушитель, также шли пузыри в радиатор, но в масло тосол не шел. Может потому что у этого движка очень хорошая поршневая группа, а была бы плохая поршневая то и в блок проникал бы тосол. Это так и осталось загадкой, почему не проникал тосол в масло сквозь поршни, думаю его очень мало поступало в цилиндры, в основном давление продавливало воздух в головку и совсем капли засасывало в цилиндры.

Как заделать трещину в блоке цилиндров

В зависимости от масштаба повреждения, можно использовать различные способы ремонта блока цилиндров. Стоит отметить, что в некоторых случаях целесообразнее произвести замену блока, а не его ремонт.

Методом сварки

Самый распространенный способ заделывания трещины в блоке цилиндров. При этом сваривание блока цилиндров достаточно сложная работа, поскольку предполагает четкое соблюдение технологического регламента. Если допустить ошибки при сварке, в процессе работы двигателя шов разойдется и проблема вернется.

При сварке изначально происходит засверливание концов трещины на блоке цилиндров. Это необходимо сделать, чтобы избежать вероятности распространения трещины. Засверливание и дальнейшая шлифовка проводятся под углом в 90 градусов.

Далее начинается сам процесс сварки. Для этого блок цилиндров нужно разогреть до 650 градусов по Цельсию, после чего с помощью присадочного чугунно-медного прута и флюса накладывается сплошной шов. Далее деталь постепенно охлаждается в термошкафу.

Важно: Нельзя резко охладить деталь, иначе это приведет к разрыву шва. Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его

Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва

Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его. Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва.

Методом наложения эпоксида и стеклоткани

Простой способ, который позволяет устранить незначительные трещины на поверхности блока цилиндров. Метод подразумевает создание на поверхности трещины дополнительного слоя, выполненного из эпоксидной пасты и стеклоткани.

Для заделывания трещины данным способом предварительно нужно хорошо обезжирить поверхность, чтобы накладываемые составы лучше “прижились”. Далее поочередно накладывается несколько слоев эпоксидной пасты и несколько слоев стеклоткани. Последним слоем должен быть именно эпоксид.

Методом SEAL-LOCK

Довольно трудоемкий современный способ устранения трещин блока цилиндров. Его явное преимущество — возможность проводить работы без сварки и без демонтажа самого двигателя. Суть метода заключается в заполнении имеющихся трещин мягким металлом.

Выполняется работа следующим образом:

1. Первым делом нужно локализовать повреждение. Трещина с краев засверливается;
2. После этого поперек трещины высверливаются отверстия с предусмотренным технологией шагом. В данные дырки помещаются стяжки-скобы, связывающие края трещины. Подбирать скобы следует исходя из вида раскола. На станциях технического обслуживания обычно имеются самые распространенные скобы по длине и форме, при необходимости они могут быть выполнены на заказ для конкретного разлома;
3. Между установленными скобами просверливается отверстие и выполняется при помощи специального метчика нарезка конусной резьбы;
4. Для устранения окисной пленки выполняется обработка полученного отверстия;
5. Заглушка-конус закручивается в образованное резьбовое отверстие;
6. Следом нужно подпилить “лишнюю” часть заглушки, которая возвышается над площадью поверхности блока цилиндров. После обязательно “докрутить” при помощи специальных инструментов заглушку посильнее, в результате чего подпиленная область обломается;
7. Далее нужно выступающие остатки заглушки зашлифовать;
8. После этого переходят к высверливанию следующего отверстия, которое должно частично перекрывать прошлое отверстие с установленной заглушкой. Таким образом заполняется заглушками вся трещина;
9. Образованный данными заглушками шов после окончания работ нужно обязательно дополнительно спрессовать, чтобы он более надежно фиксировал разрыв.

В отличие от метода ремонта путем сварки шва, способ SEAL-LOCK позволяет получить более надежный шов, который не восприимчив к температурным перепадам.

(128 голос., средний: 4,47 из 5)

Как можно проверить?

Прежде чем сделать ремонт или произвести замену ГБЦ, ее необходимо проверить. Ниже рассмотрим способы, которые позволят выявить наличие повреждений на головке блока цилиндров в домашних условиях. Видео о диагностике ГБЦ на предмет микротрещин снято каналом Ремонт гидравлики.

Магнитно-порошковая диагностика

Этот способ — наиболее быстрый вариант узнать о наличии дефектов. Суть метода заключается в установке магнитов со всех сторон ГБЦ. После их монтажа головку блока следует обсыпать металлической стружкой. Это приведет к ее перемещению к магнитам. А на дефектах стружка будет оставаться, что позволит выявить повреждения.

Проверка давлением

Обнаружить трещину в ГБЦ можно несколькими способами: произвести погружение головки под воду или не делать этого. Способ диагностики с погружением ГБЦ:

1. Демонтируйте головку блока цилиндров с двигателя. Процесс снятия мы описывать не будем, поскольку он индивидуальный для каждого транспортного средства.
2. Плотно закройте все каналы контура в верхней части устройства.
3. Погрузите головку блока в емкость. Налейте в нее горячую воду. Емкость должна быть большой, чтобы ГБЦ полностью была погружена в нее.
4. После этого в контур устройства подайте сжатый воздух. В месте, где появились пузырьки, есть дефекты и трещины.

Можно не погружать ГБЦ в воду:

1. Надежно закройте все каналы на контуре устройства.
2. Приготовьте мыльный раствор, для этого смешайте мыло с водой.
3. На плоскость крышки ГБЦ налейте получившийся раствор.
4. Подайте сжатый воздух в контур. В месте, где появились мыльные пузырьки, имеются микротрещины. Видео о диагностике ГБЦ под давлением снял Павел Шилин.

Проверка водой

Этот способ выполняется с помощью воды. Только головку блока цилиндров опускать в нее не нужно, жидкость заливается непосредственно внутрь. Для диагностики вам потребуется насос:

1. Плотно закройте все имеющиеся отверстия.
2. В канал устройства налейте жидкость.
3. Возьмите насос и накачайте воздух в канал. Желательно, чтобы инструмент был с манометром. Давление подачи воздуха должно составить не меньше 0.7 МПа.
4. После этого ГБЦ должна постоять 2-3 часа. Если вода из нее уйдет, это говорит о наличии микротрещин на корпусе. Соответственно, потребуется более детальная диагностика и ремонт.

Диагностика при помощи жидкости

Как проверяют ГБЦ на предмет наличия микротрещин с применением красящей жидкости:

1. Сначала поверхность устройства необходимо полностью промыть. Для очистки воспользуйтесь ацетоном или другим растворителем. Можно использовать и керосин.
2. После надо подготовить красящуюся жидкость. Она наносится на поверхность головки блока, после этого ждете 3-5 минут.
3. Затем надо воспользоваться ветошью для смыва остатков жидкости. Вам необходимо посмотреть на корпус ГБЦ — при наличии трещин вы сможете увидеть повреждения.

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

• Пневматической опрессовки;
• Использования ультразвукового сканирования;
• Применения специализированного магниточувствительного оборудования;
• Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками

Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Ремонт трещины в головке блока цилиндров.

Диагностика ГБЦ — проверяем на микротрещины Как проверить головку на микротрещины

Микротрещина в цилиндре наверно самая большая головная боль, хозяина автомобиля, так и мастера к которому он обращается. Все дело в том, что ее не видать визуально, а симптомы что начинает прогорать прокладка под головкой. Несколько раз попадались мне такие двигатели. Но бывает и микротрещина и в головке. Признак микротрещины в цилиндре и головке один и тот же что и начинающий прогар прокладки под головкой.

Расскажу сначала про микротрещину в головке, а ниже про микротрещину в цилиндре.

Подъехал парень на ВАЗ-2106 и говорит машина все время кипит, подождал немого пока перестанет кипеть двигатель, открыл крышку радиатора и долил охлаждающей жидкости в радиатор, завел двигатель на холостых оборотах. Стал смотреть в радиатор, вижу как пузыри выходят из радиатора, (но если долили жидкость в радиатор то обычно сразу выскакивает несколько пузырей но они быстро прекращаются), в переднеприводных машинах начинает раздувать бачек в который наливают охлаждающую жидкость и также идут пузыри. Если прокладка под головкой прогорела сильно то жидкость идет в цилиндр, сквозь поршень жидкость просачивается в блок двигателя и попадает в масло, признак, масло становится цвета белой эмульсии и увеличивается в объеме.

Сразу определил, что начинает прогорать прокладка, снимаю головку а прокладка новая (совсем свежая) и никакого намека на прогар, спросил, уже меняли прокладку, говорит два дня назад купил головку с рук, заменили ее и с тех пор кипит. Спрашиваю, а до этого на старой головке кипела, говорит, нет ни кипела, но она троила из-за прогара клапана, я решил купить эту головку тем более не дорого предложили, чтобы с той не мучится. Говорю, у тебя два варианта, покупать другую головку, или вези старую я ее починю, решил он ремонтировать старую (головка и правда была сильно ушатана, пришлось менять все клапана и направляющие втулки клапанов). Поставил отремонтированную головку и кипение прекратилось. Но что смешно, через некоторое время ко мне подъехал другой парень на ВАЗ-2107 и также пожаловался что кипит двигатель, открыл капот и узнал головку из-за которой кипела шестерка (на ней было пятно красной краской, потому и запомнил). Спросил у него давно головку менял, говорит, на днях. Рассказал я ему историю этой головки. Визуально в этой головке я так и не нашел микротрещины, и в каком она месте так и не понял.

Фото. Микротрещина в головке

Чаще всего микротрещина в головке бывает как показано на фото, и чаще всего в моей практики она бывает во втором или третьем цилиндре. На фото красным показано расположение микротрещины. Проще найти микротрещину так, зачистите ножом нагар в том месте где показана трещина, и она проявляется.

Фото. Головка от Нивы сразу с двумя микротрещинами

А один раз попалась головка сразу с двумя микротрещинами, она есть на фото и трещины показаны стрелками, их нашел сразу, стоило только ножом снять нагар. Признак этих микротрещин в этой Ниве был такой, второй и третий цилиндры троили, на малых оборотах, уходил тосол и вылетал через глушитель, также шли пузыри в радиатор, но в масло тосол не шел. Может потому что у этого движка очень хорошая поршневая группа, а была бы плохая поршневая то и в блок проникал бы тосол. Это так и осталось загадкой, почему не проникал тосол в масло сквозь поршни, думаю его очень мало поступало в цилиндры, в основном давление продавливало воздух в головку и совсем капли засасывало в цилиндры.

Микротрещина в цилиндре

Признаки такие что и микротрещина в головке, повторятся не буду, а сразу опешу способ ремонта такого цилиндра. Хорошо если можно визуально найти такую трещину, это может быть скол в цилиндре, но чаще ее не видать, а проявляется она когда двигатель работает и нагревается до рабочей температуры. Сталкивался с микротрещиной, когда двигатель работал долго, и вдруг проявлялась микротрещина, но где она, неизвестно.

Фото. Трещина в цилиндре, отмечена стрелкой.

На фото видите блок двигателя ВАЗ 2106 с трещиной в цилиндре. А все потому, что этот блок рассчитан под поршни 79мм, его расточили под поршни 82мм. и видать плохо обкатывали, что и привело к этой трещине, признаки были такие, шли постоянные пузыри в расширительный бачек.

Мне попадались несколько машин с расточкой блока ВАЗ 2106 под поршни 82мм. и в принципе нормально работали. Но не советую этого делать, так как гильза цилиндра становиться очень тонкой, и есть большая возможность образования такой трещины.

Фото. Головка с тремя трещинами, обратите внимание, эту головку фрезеровали на станке, но такая фрезеровка недопустима, так как остаются очень глубокие неровности, они сразу прожимаются металлической частью прокладки, что способствует быстрому прогоранию прокладки. Головка при фрезеровании должна быть абсолютно гладкая.

Пришлось гильзовать этот блок, и ставить поршни 79мм. двигатель заработал как новый.

Всегда хозяина машины предупреждаю после того как снимаю головку и не нахожу прогара в прокладке и трещины в головке или блоке, что может быть две причины, и даю ему выбор с чего начнем первого, замены головки или будем гильзовать блок.

Главное чтобы расточник что растачивает цилиндры и гильзует блок был профессионал своего дела. Хороший расточник может отлично загильзовать даже явную трещину в цилиндре. Поэтому сразу предупредите расточника что в каком-то цилиндре микротрещина, (не знаю тонкости как гильзуют цилиндры) но несколько таких блоков двигателей после гильзовки ходят уже несколько лет и все нормально.

Обычно хозяин машины выбирает начинать с загильзовки блока, а если не поможет, тогда конечно придется менять головку.

Знаю одну девяносто девятую, которая ездит с такой микротрещиной, водитель просто слегка накручивает пробку на расширительный бачек чтобы его не раздувало, и она не кипит.

В чём причина образования постоянных воздушных пробок в двигателе ВАЗ инжектор?

Это происходит так, завели двигатель, работает нормально, но через какое-то время начинает течь охлаждающая жидкость из под пробки расширительного бачка. Можно подумать что причина в микротрещине в прокладке, головке, или цилиндре двигателя, но пузырей во время прогрева в расширительном бачке нет. Обычно виновата в этом пробка расширительного бачка, в ней не держит давление клапан, стоит ее заменить новой как все прекращается.

Что интересно, видел машины которые ездили даже без пробок в расширительном бачке, но не кипели, а другие начинают закипать и образовывать воздушные пробки из-за плохого клапана в крышке расширительного бачка. Это для меня загадка.

Трещина в блоке цилиндров ВАЗ 21083. Видео

Горобинский С.В.

Для выполнения работы потребуются специальный шаблон или широкая слесарная линейка.

Последовательность выполнения

1. Снимаем головку блока цилиндров (см. «Головка блока цилиндров — снятие, замена прокладки и установка »).
2. Очищаем головку блока и крышки опор распределительных валов от грязи и нагара, отмываем её от масляных отложений, металлической щёткой удаляем нагар со стенок камер сгорания.
3. Внимательно осматриваем головку блока и крышки опор распределительных валов. На них не должно быть трещин. На рабочих поверхностях опор распределительных валов и на их крышках не должно быть задиров и следов наволакивания металла. Направляющие и сёдла клапанов должны плотно сидеть в теле головки, без следов их смещения при работе ГРМ. Клапаны и их сёдла не должны иметь трещин и следов прогорания.
4. Проверяем плоскостность головки блока цилиндров специальным шаблоном.

Проверить нижнюю привалочную плоскость головки блока цилиндров, если шаблона нет, с достаточной степенью точности можно при помощи широкой слесарной линейки. Линейку ребром прикладывают к плоскости головки по диагонали. Убеждаются в отсутствии зазора между ребром линейки и плоскостью головки. Зазор может наблюдаться как в средней части плоскости, так и по её краям. Замер зазора выполните набором плоских щупов по обеим диагоналям.

Максимально допустимый зазор — 0,1 мм.
Если зазор больше допустимого, головка подлежит фрезерованию привалочной плоскости или замене.

Заменять головку блока цилиндров следует только в комплекте с крышками опор распределительных валов.

5. Проверяем герметичность головки блока цилиндров: для этого на торцевой поверхности головки заглушаем окно подачи охлаждающей жидкости к термостату (можно установить патрубок термостата, подложив под него прокладку, вырезанную из листовой резины). Переворачиваем головку и заполняем керосином её внутренние полости (по которым циркулирует охлаждающая жидкости). Убеждаемся в отсутствии утечки керосина из головки блока цилиндров.

В случае обнаружения утечки, а также при обнаружении раковин на привалочной плоскости, можно попытаться отремонтировать головку блока с помощью ремонтного состава типа «холодная сварка» или заменить её.

6. Для проверки герметичности клапанов головки блока укладываем ее на горизонтальную поверхность привалочной плоскостью вверх.
7. Заполняем камеры сгорания головки блока керосином. Если уровень керосина в какой-нибудь камере будет понижаться, значит, негерметичен один или несколько клапанов.

Опытный автомобилист знает, что работа автомобиля зависит от работоспособности двигателя. А одним из основных узлов мотора является головка. Как проверить ГБЦ на микротрещины и каковы признаки появления трещин на головке? Подробнее об этом можно узнать здесь.

[ Скрыть ]

Признаки трещин в головке блока цилиндров

В большинстве случаев износ мотора происходит в его верхней части, то есть на головке. Причин, которые влияют на выход из строя блока, множество. Распространенной является перегрев мотора, когда из системы охлаждения полностью вытекает антифриз. Это происходит в результате некорректного затягивания штифтов ГБЦ. Это и неправильная работа устройства регулирования температуры, может стать причиной деформации плоскости ГБЦ.

Рассмотрим признаки и симптомы, которые свидетельствуют о появлении трещин на ГБЦ и необходимости ремонта агрегата:

Варианты диагностики проблемы

Чтобы сделать ремонт и устранить микротрещины, нужно быть полностью уверенным в том, что они есть. Рассмотрим несколько вариантов диагностики, которые можно провести дома.

Магнитно-порошковая диагностика

Метод является самым оперативным видом ремонта в обнаружении микротрещин. Заключается в следующем: со всех сторон установить магниты. ГБЦ сверху обсыпать металлической стружкой, она начнет перемещаться к магнитам, оставаясь на трещинах и вмятинах. Так, заметить трещинки не составит труда.

Диагностика при помощи жидкости

Чтобы проверить ГБЦ на наличие дефектов этим методом, понадобится специальная красящая жидкость.

1. Поверхность головки тщательно промыть, для этого использовать ацетон, керосин или другой вид растворителя.
2. Специальную жидкость нанести на очищенную поверхность и подождать несколько минут.
3. Затем чистой тряпкой смыть остатки жидкости. Если на ГБЦ есть дефекты, то они будут видны невооруженным глазом.

Проверка давлением

Способ может быть реализован несколькими методами: с погружением головки цилиндров под воду и без него. Сделать проверку с погружением в воду:

1. Если решили произвести диагностику с погружением головки цилиндров в воду, то нужно плотно закрыть все каналы контура верхней части агрегата, после чего поместить его в емкость и налить туда горячую воду.
2. Затем в контур ГБЦ подать сжатый воздух и там, где появятся пузырьки, будут находиться микротрещины.

Оборудование для диагностики давлением

Метод без погружения блока в воду осуществляется для поиска дырочек в пробитых шинах:

1. необходимо крепко закрыть все каналы контура ГБЦ.
2. После этого на поверхность крышки головки следует налить мыльный раствор.
3. В контур нужно подать воздух. Там, где на поверхности головки будет обнаружен дефект, появятся мыльные пузырьки.

Проверка водой

Метод не отличается от предыдущего. Разница только в том, что головку не нужно опускать в воду, а воду следует залить в нее:

• Все отверстия герметично закрыть.
• В канал налить воды побольше.
• Затем, используя обычный насос, нужно накачать воздуха в канал, чтобы сделать давление не менее 0.7 МПа.
• После необходимо дать постоять головке несколько часов. Если вода ушла, это свидетельствует о дефектах головки. Значит, без ремонта не обойтись.

Аргонная сварка поверхности

Ремонт дефектов

Ремонт трещин блока желательно проводить при помощи сварки, этот метод является наиболее эффективным и надежным.

Видео «Ремонт микротрещин»

Деформации ключевых элементов двигателя, таких как блок цилиндров и головка блока цилиндров, являются серьезными неисправностями, которые при несвоевременном устранении могут привести к необходимости капитального ремонта мотора. Образование трещин в блоке цилиндров двигателя и головки блока цилиндров — одна из самых сложных поломок в автомобиле. Возникнуть трещины могут по причине удара (например, при ДТП), из-за высокого износа или производственного брака. В рамках данной статьи рассмотрим, как определить, что треснул блок цилиндров двигателя или ГБЦ, и что с этим можно сделать.

Оглавление:

Симптомы образования трещины в блоке цилиндров и головке блока цилиндров

Есть несколько признаков, при обнаружении которых стоит бить тревогу и отправлять двигатель на диагностику. Они могут указывать, как на образование трещин в двигателе, так и на другие неисправности. Наиболее часто о трещинах в блоке цилиндров и ГБЦ свидетельствует:

• Регулярный . Если из-за трещины система перестала быть герметичной, это приведет к вытеканию охлаждающей жидкости и постоянному перегреву двигателя. Также такая проблема может возникать из-за прогара или других дефектов ;
• Проблемы с работой прибора для контроля температуры (термопары). Это чревато сильным перегревом двигателя и его деформацией;
• В расширительном бачке не держится давление и образуются воздушные пробки;
• Некорректные показатели . Если стрелка датчика температуры хаотично меняется, то в большую, то в меньшую сторону, это может указывать на резкие скачки температуры самого двигателя при работе;
• Вибрации двигателя. Один из наиболее очевидных признаков наличия трещин в блоке цилиндров. Если двигатель излишне вибрирует или “троит”, особенно при движении в горку, это может указывать на наличие микротрещин в блоке двигателя.

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

• Пневматической опрессовки;
• Использования ультразвукового сканирования;
• Применения специализированного магниточувствительного оборудования;
• Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками. Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Как заделать трещину в блоке цилиндров

В зависимости от масштаба повреждения, можно использовать различные способы ремонта блока цилиндров. Стоит отметить, что в некоторых случаях целесообразнее произвести замену блока, а не его ремонт.

Методом сварки

Самый распространенный способ заделывания трещины в блоке цилиндров. При этом сваривание блока цилиндров достаточно сложная работа, поскольку предполагает четкое соблюдение технологического регламента. Если допустить ошибки при сварке, в процессе работы двигателя шов разойдется и проблема вернется.

При сварке изначально происходит засверливание концов трещины на блоке цилиндров. Это необходимо сделать, чтобы избежать вероятности распространения трещины. Засверливание и дальнейшая шлифовка проводятся под углом в 90 градусов.

Далее начинается сам процесс сварки. Для этого блок цилиндров нужно разогреть до 650 градусов по Цельсию, после чего с помощью присадочного чугунно-медного прута и флюса накладывается сплошной шов. Далее деталь постепенно охлаждается в термошкафу.

Важно: Нельзя резко охладить деталь, иначе это приведет к разрыву шва.

Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его. Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва.

Методом наложения эпоксида и стеклоткани

Простой способ, который позволяет устранить незначительные трещины на поверхности блока цилиндров. Метод подразумевает создание на поверхности трещины дополнительного слоя, выполненного из эпоксидной пасты и стеклоткани.

Для заделывания трещины данным способом предварительно нужно хорошо обезжирить поверхность, чтобы накладываемые составы лучше “прижились”. Далее поочередно накладывается несколько слоев эпоксидной пасты и несколько слоев стеклоткани. Последним слоем должен быть именно эпоксид.

Методом SEAL-LOCK

Довольно трудоемкий современный способ устранения трещин блока цилиндров. Его явное преимущество — возможность проводить работы без сварки и без демонтажа самого двигателя. Суть метода заключается в заполнении имеющихся трещин мягким металлом.

Выполняется работа следующим образом:

В отличие от метода ремонта путем сварки шва, способ SEAL-LOCK позволяет получить более надежный шов, который не восприимчив к температурным перепадам.

Если вашу головку блока цилиндров повело от перегрева и вам пришлось ее шлифовать, то возьмите просто металлическую линейку и приложите ее ребром к плоскости головки блока цилиндров по длине, ширине и диагоналям как показано на рисунке.

В каждом из действий прилаживая линейку к головке блока цилиндров во всю длину, берите щуп 0.1 мм и проверяйте подсовывая его под линейку как показано на рисунке

Если головку блока цилиндров шлифовали из-за перегрева двигателя, то головку блока не лишним будет сразу проверить на герметичность системы охлаждения. Так как при перегреве головки блока цилиндров очень часто появляются микротрещины и потом начинаются проблемы в виде ухода охлаждающей жидкости, пар из выхлопной трубы, троение мотора… и т. д. Проверка головки блока цилиндров в домашних условиях.

Пока все разобрано оцените выработку на шейках клапанов и самих направляющих клапана. При необходимости произведите замену деталей с дефектом. Произведите притирку клапанов к своим седлам и после их установки и засухаривания пружин, проверьте на герметичность впускные и выпускные клапана, залив в отверстия впуска и выхлопа в головке блока тормозную жидкость/керосин/дизельное топливо. Если просачивается жидкость, то производите притирку повторно.

Не забудьте после всех произведенных работ прочистить каналы масло-подачи, от остатков абразива и сошлифованного металла.

Проверить головку блока цилиндров в принципе и не так уж и сложно.

Очистить ГБЦ от грязи, масла, стружки. Внимательно осмотреть со всех сторон головку на предмет того, чтобы не было раковин и трещин.

В специализированных мастерских плоскость головки блока проверяют специальным шаблоном.

В домашних условиях когда этого шаблона нет, можно проверить плоскостность металлической широкой длинной линейкой. Её надо прикладывать к плоскости головки ребром, на рисунке показано в каких местах делать прикладывания

И проверять зазоры щупом. Зазор проверяется по всему периметру В идеале — зазоров быть не должно. Но если зазор имеется не более 0,01 мм, то это допускается.

Подчеркну и выделю: новая или шлифованная головка блока цилиндров, зазор именно НЕ БОЛЕЕ 0,01 мм.

Потому как при оставленных зазорах в 0,1мм (в некоторых инструкциях по ремонту допущена именно эта опечатка) будет большая вероятность пробития прокладки головки блока. А это снова разбор и ремонт ГБЦ, а то и всего двигателя, вплоть до его замены.

Головку блока цилиндров надо также проверить на герметичность. Это можно сделать например залив керосин в полости охлаждения, заткнув отверстие подачи жидкости. Опрессовку делают ещё и сжатым воздухом примерно в 1,5 — 2 атмосферы, но это конечно нужен компрессор, ванна, то есть — определённые условия.

Когда головка проверена прошлифована, и снова проверена на плоскостность, на герметичность, тогда можно устанавливать клапана, предварительно притерев их, а после сборки, также проверить их на протекание керосином. Если керосин не протекает примерно в течении получаса, то это уже хорошо значит притёрты клапана.

Блок цилиндров ясное дело тоже не забыть почистить от нагара, промыть от грязи, прочистить и продуть все каналы. Помыть картер, приёмную сетку маслонасоса, убедиться в работоспособности самого маслонасоса. Ну и можно приступать к окончательной сборке мотора.

Как найти микротрещину в гбц

Рейтинг статьи

Загрузка…

Микротрещина в ГБЦ: в чем причины и как определить

Определить микротрещину в ГБЦ непросто. Прежде чем диагностировать появление проблем, рекомендуем разобраться в причинах, по которым головка блока цилиндров может треснуть.

Превышение допустимой разности температур

Зачастую трещинки и дефекты в ГБЦ появляются в результате нарушения процесса сгорания топливовоздушной смеси в камере. Это может произойти из-за некорректной работы топливной составляющей или неверно установленного зажигания. Такие проблемы приведут к увеличению температуры в двигателе на 200 и более градусов по сравнению со штатной. В итоге на самых тонких стенках головки блока появятся микротрещины. Речь идет об отверстиях для распылителей, стаканов форсунок и т. д.

«Рукотворное» механическое воздействие

К примеру, произойдет разрыв посадочного отверстия для седла клапана в месте рядом с гнездом форсунки. Это происходит в результате перетяжки самой форсунки. В этом месте толщина металла головки составляет не более 2 мм. Определить такие микротрещины можно, но их ремонт обычно нецелесообразен.

Проблем такого плана можно избежать, учитывая следующие нюансы:

1. Перед установкой новые шайбы следует нагревать на плите либо над газом. Детали нагреваются до посинения, после чего опускаются в холодную воду и охлаждаются. Эти действия обеспечивают мягкость шайб.

2. Под форсунки нельзя ставить медные шайбы и прочие типы уплотнений, использовавшиеся ранее.

3. Прежде чем произвести монтаж новых шайб, их состояние следует проверить с помощью магнита. Есть вероятность покупки обмедненных деталей.

4. После учета этих моментов допускается затяжка форсунки, при этом важно соблюдать регламент, установленный автомобильным производителем. Если эти действия не помогли добиться герметичности, рекомендуется обратиться к специалистам.

Появление микротрещин в ГБЦ часто обусловлено монтажом направляющих втулок в тонкостенные головки. При установке необходимо внимательно проверять габариты внешнего диаметра втулки, а также размеры отверстия для ее фиксации. Технологию монтажа нарушать нельзя — в разогретую головку блока запрессовывают охлажденные в жидком азоте втулки. Если это правило не будет соблюдаться, это приведет к появлению радиальных дефектов от внешнего диаметра направляющей втулки.

Необходимость определить повреждения в головке блока возникает из-за дефектов, допущенных при производстве. Сама ГБЦ имеет сложную конфигурацию, а стенки в ней характеризуются разной толщиной. При изготовлении могут быть допущены ошибки, которые приведут к непродавливанию металла в определенных местах и нарушению его структуры. В итоге это приводит к появлению небольших пустот и увеличенной скорости образования ржавчины в них. При последующей эксплуатации поверхность водяной рубашки и камеры сгорания будут соединены, либо возникнут трещины из-за серьезного ослабления в тонких местах.

При нарушении структуры металла сильно ослабятся межмолекулярные связи ГБЦ. Из-за этого материал станет более хрупким, что приведет к появлению дефектов. На практике неисправности такого плана обычно встречаются в перемычках между отверстиями для седел и форсунок. Трещины появляются в каналах, расположенных за клапанами.

Типичные места образования трещин в ГБЦ

Определить микротрещину в ГБЦ — задача трудная для опытного специалиста. Ведь повреждения образуются не в одном и том же месте. Однако найти их по факту не так сложно. Особенно если у вас есть перечень мест, которые вы можете осмотреть визуально:

1. Между клапанами двигателя. Дефект будет виден сразу. Обычно он появляется под седлами клапанов, расположенных по соседству.

2. В дизельных силовых агрегатах микротрещины могут пойти от клапана к форкамере. Такой изъян найти несложно, однако увидеть его проблематично, поскольку он появляется непосредственно под форкамерой и не выходит наружу.

3. Трещины часто образуются между клапанами и свечами. Увидеть такую неисправность можно без проблем.

4. Иногда повреждения образуются под направляющими клапанов. Здесь неисправности не видно. В канале клапана достаточно темно, а сам дефект обычно прикрывается направляющей втулкой. Поэтому визуальная диагностика здесь не подходит.

Признаки наличия трещин

Выявление повреждений на корпусе головки блока цилиндров можно осуществить в соответствии с признаками. Подробно рассмотрим симптомы, которые позволят произвести проверку и определить наличие микротрещин.

Первый признак — смешивание моторной и охлаждающей жидкостей. В результате этого в силовом агрегате образуется эмульсия. На поверхности масла появляется пена с белым оттенком. В расширительном бачке с охлаждающей жидкостью образуется пленка из смазки. Такие же признаки свидетельствуют о повреждении прокладки ГБЦ.
Впускной канал

При появлении трещин в головке блока во впускной канал будет попадать охлаждающая жидкость. Из-за этого поршни силового агрегата будут отмыты практически до блеска. Вы сможете их увидеть, посмотрев через свечное отверстие. При попадании антифриза во впускной канал, из глушителя будет идти белый дым. Но этот признак наблюдается не всегда.

Если трещина появилась в канале выпуска, хладагент пройдёт через трубу в виде пара. После прогрева и раньше силовой агрегат будет выпускать пар, но визуально увидеть это не получится. Расходный материал уходит из расширительного бачка. Не будет и запаха от отработанных газов.

Через появившийся дефект часть расходного материала будет поступать в камеру сгорания, но его объем обычно незначительный. Это обусловлено большой разницей в давлении. Во время работы двигателя происходит сгорание топливовоздушной смеси. Это способствует возникновению высокого давления. Из-за этого в охладительную систему будут поступать отработанные газы. В результате давление будет более высоким.

Это приведет к увеличению объема магистралей системы охлаждения. А из расширительного бачка начнет доноситься запах отработанных газов. Пока в охладительной системе присутствует высокое давление, расходный материал может попасть в камеру сгорания. Здесь произойдет разрежение и засос воздуха. В результате большой разницы в давлении охлаждающая жидкость поступает в камеру сгорания. Основной признак — очищенные поршни, запах в расширительном резервуаре, увеличение объема шлангов. При этом радиатор отопительной системы будет холодным из-за появления в нем воздушной пробки.

Как можно проверить?

Прежде чем сделать ремонт или произвести замену ГБЦ, ее необходимо проверить. Ниже рассмотрим способы, которые позволят выявить наличие повреждений на головке блока цилиндров в домашних условиях.

Этот способ — наиболее быстрый вариант узнать о наличии дефектов. Суть метода заключается в установке магнитов со всех сторон ГБЦ. После их монтажа головку блока следует обсыпать металлической стружкой. Это приведет к ее перемещению к магнитам. А на дефектах стружка будет оставаться, что позволит выявить повреждения.

Обнаружить трещину в ГБЦ можно несколькими способами: произвести погружение головки под воду или не делать этого. Способ диагностики с погружением ГБЦ:

— Демонтируйте головку блока цилиндров с двигателя. Процесс снятия мы описывать не будем, поскольку он индивидуальный для каждого транспортного средства.
— Плотно закройте все каналы контура в верхней части устройства.
— Погрузите головку блока в емкость. Налейте в нее горячую воду. Емкость должна быть большой, чтобы ГБЦ полностью была погружена в нее.
— После этого в контур устройства подайте сжатый воздух. В месте, где появились пузырьки, есть дефекты и трещины.

Можно не погружать ГБЦ в воду:

— Надежно закройте все каналы на контуре устройства.
— Приготовьте мыльный раствор, для этого смешайте мыло с водой.
— На плоскость крышки ГБЦ налейте получившийся раствор.
— Подайте сжатый воздух в контур. В месте, где появились мыльные пузырьки, имеются микротрещины.

Этот способ выполняется с помощью воды. Только головку блока цилиндров опускать в нее не нужно, жидкость заливается непосредственно внутрь. Для диагностики вам потребуется насос:

— Плотно закройте все имеющиеся отверстия.
— В канал устройства налейте жидкость.
— Возьмите насос и накачайте воздух в канал. Желательно, чтобы инструмент был с манометром. — Давление подачи воздуха должно составить не меньше 0.7 МПа.
— После этого ГБЦ должна постоять 2-3 часа. Если вода из нее уйдет, это говорит о наличии микротрещин на корпусе. Соответственно, потребуется более детальная диагностика и ремонт.

Диагностика при помощи жидкости

— Сначала поверхность устройства необходимо полностью промыть. Для очистки воспользуйтесь ацетоном или другим растворителем. Можно использовать и керосин.
— После надо подготовить красящуюся жидкость. Она наносится на поверхность головки блока, после этого ждете 3-5 минут.
— Затем надо воспользоваться ветошью для смыва остатков жидкости. Вам необходимо посмотреть на корпус ГБЦ — при наличии трещин вы сможете увидеть повреждения.

Трещина в блоке цилиндров

Деформации ключевых элементов двигателя, таких как блок цилиндров и головка блока цилиндров, являются серьезными неисправностями, которые при несвоевременном устранении могут привести к необходимости капитального ремонта мотора. Образование трещин в блоке цилиндров двигателя и головки блока цилиндров — одна из самых сложных поломок в автомобиле. Возникнуть трещины могут по причине удара (например, при ДТП), из-за высокого износа или производственного брака. В рамках данной статьи рассмотрим, как определить, что треснул блок цилиндров двигателя или ГБЦ, и что с этим можно сделать.

Симптомы образования трещины в блоке цилиндров и головке блока цилиндров

Есть несколько признаков, при обнаружении которых стоит бить тревогу и отправлять двигатель на диагностику. Они могут указывать, как на образование трещин в двигателе, так и на другие неисправности. Наиболее часто о трещинах в блоке цилиндров и ГБЦ свидетельствует:

• Регулярный перегрев двигателя. Если из-за трещины система перестала быть герметичной, это приведет к вытеканию охлаждающей жидкости и постоянному перегреву двигателя. Также такая проблема может возникать из-за прогара или других дефектов прокладки блока цилиндров;
• Проблемы с работой прибора для контроля температуры (термопары). Это чревато сильным перегревом двигателя и его деформацией;
• В расширительном бачке не держится давление и образуются воздушные пробки;
• Некорректные показатели датчика температуры. Если стрелка датчика температуры хаотично меняется, то в большую, то в меньшую сторону, это может указывать на резкие скачки температуры самого двигателя при работе;
• Вибрации двигателя. Один из наиболее очевидных признаков наличия трещин в блоке цилиндров. Если двигатель излишне вибрирует или “троит”, особенно при движении в горку, это может указывать на наличие микротрещин в блоке двигателя.

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

• Пневматической опрессовки;
• Использования ультразвукового сканирования;
• Применения специализированного магниточувствительного оборудования;
• Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками. Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Как заделать трещину в блоке цилиндров

В зависимости от масштаба повреждения, можно использовать различные способы ремонта блока цилиндров. Стоит отметить, что в некоторых случаях целесообразнее произвести замену блока, а не его ремонт.

Методом сварки

Самый распространенный способ заделывания трещины в блоке цилиндров. При этом сваривание блока цилиндров достаточно сложная работа, поскольку предполагает четкое соблюдение технологического регламента. Если допустить ошибки при сварке, в процессе работы двигателя шов разойдется и проблема вернется.

При сварке изначально происходит засверливание концов трещины на блоке цилиндров. Это необходимо сделать, чтобы избежать вероятности распространения трещины. Засверливание и дальнейшая шлифовка проводятся под углом в 90 градусов.

Далее начинается сам процесс сварки. Для этого блок цилиндров нужно разогреть до 650 градусов по Цельсию, после чего с помощью присадочного чугунно-медного прута и флюса накладывается сплошной шов. Далее деталь постепенно охлаждается в термошкафу.

Важно: Нельзя резко охладить деталь, иначе это приведет к разрыву шва.

Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его. Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва.

Методом наложения эпоксида и стеклоткани

Простой способ, который позволяет устранить незначительные трещины на поверхности блока цилиндров. Метод подразумевает создание на поверхности трещины дополнительного слоя, выполненного из эпоксидной пасты и стеклоткани.

Для заделывания трещины данным способом предварительно нужно хорошо обезжирить поверхность, чтобы накладываемые составы лучше “прижились”. Далее поочередно накладывается несколько слоев эпоксидной пасты и несколько слоев стеклоткани. Последним слоем должен быть именно эпоксид.

Методом SEAL-LOCK

Довольно трудоемкий современный способ устранения трещин блока цилиндров. Его явное преимущество — возможность проводить работы без сварки и без демонтажа самого двигателя. Суть метода заключается в заполнении имеющихся трещин мягким металлом.

Выполняется работа следующим образом:

Первым делом нужно локализовать повреждение. Трещина с краев засверливается;

После этого поперек трещины высверливаются отверстия с предусмотренным технологией шагом. В данные дырки помещаются стяжки-скобы, связывающие края трещины. Подбирать скобы следует исходя из вида раскола. На станциях технического обслуживания обычно имеются самые распространенные скобы по длине и форме, при необходимости они могут быть выполнены на заказ для конкретного разлома;

Между установленными скобами просверливается отверстие и выполняется при помощи специального метчика нарезка конусной резьбы;

Для устранения окисной пленки выполняется обработка полученного отверстия;

Заглушка-конус закручивается в образованное резьбовое отверстие;

Следом нужно подпилить “лишнюю” часть заглушки, которая возвышается над площадью поверхности блока цилиндров. После обязательно “докрутить” при помощи специальных инструментов заглушку посильнее, в результате чего подпиленная область обломается;

Далее нужно выступающие остатки заглушки зашлифовать;

После этого переходят к высверливанию следующего отверстия, которое должно частично перекрывать прошлое отверстие с установленной заглушкой. Таким образом заполняется заглушками вся трещина;

Образованный данными заглушками шов после окончания работ нужно обязательно дополнительно спрессовать, чтобы он более надежно фиксировал разрыв.

В отличие от метода ремонта путем сварки шва, способ SEAL-LOCK позволяет получить более надежный шов, который не восприимчив к температурным перепадам.

0 0 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

0

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Как найти и устранить трещины

Эту трещину между водяной рубашкой и отверстием для болта в головке можно легко увидеть без обнаружения магнитных частиц, проникающей краски или испытаний под давлением. Даже если трещин не видно, следует использовать один из этих методов для проверки «скрытых» трещин, которые могут быть невидимы.

Одним из основных элементов двигателестроения является отсутствие трещин в головках, блоках, крышках коренных подшипников, коленчатых валах, шатунах, поршнях, кулачках, распределительных шестернях, коромыслах и маховиках. Если вы делаете полную сборку двигателя, хорошей идеей также будет проверка впускного и выпускного коллекторов на наличие трещин, включая пластиковые впускные коллекторы, а также чугун и алюминий.

Щелкните здесь, чтобы узнать больше

Детали следует проверять на наличие трещин после их очистки, перед механической обработкой и, в некоторых случаях, повторно после механической обработки, ремонта или частичной сборки (после установки нового седла в головка, рукава в блоке и др.).

Трещины — плохая новость, потому что они никогда не заживают сами по себе. Как только начинается трещина, она всегда становится хуже. Он будет продолжать расти, пока в конечном итоге не вызовет серьезную проблему, такую ​​​​как утечка сгорания или охлаждающей жидкости, утечка выхлопных газов в выпускном коллекторе или вакуум или утечка охлаждающей жидкости во впускном коллекторе. Трещина, которая распространяется и распространяется в критических компонентах, таких как шатун, коренная крышка, коленчатый вал или кулачок, может привести к поломке, поломке деталей и полному выходу двигателя из строя.

Проверка важных деталей и отливок двигателя — это время, потраченное с пользой, если она предотвращает серьезную проблему, которая может привести к серьезной проблеме с двигателем или претензии по гарантии. Вы защищаете свою репутацию, а также свою прибыль, когда тратите время и усилия на тщательный осмотр всех основных компонентов двигателя на наличие трещин, включая новые детали и отливки, а также бывшие в употреблении. Некоторые считают, что проверять на наличие трещин нужно только бывшие в употреблении детали и отливки, но и новые могут быть бракованными. Нет никакого способа узнать, если вы не потратите время, чтобы убедиться, что они не имеют трещин (и не имеют пор, если вы проверяете алюминиевые головки и блоки).

Еще следует помнить, что трещины могут быть симптомом другой основной проблемы. Головка может треснуть из-за перегрева двигателя. Это, в свою очередь, может означать наличие проблемы с системой охлаждения, которую необходимо выявить и устранить (внутренняя или внешняя утечка охлаждающей жидкости, неисправность водяного насоса, забитый радиатор, недостаточный поток воздуха через радиатор или отверстие в решетке радиатора, слишком маленький размер радиатора для двигатель, неработающий охлаждающий вентилятор или даже ограничитель выхлопа). Трещина в коленчатом валу может быть результатом чрезмерного изгиба и скручивания кривошипа из-за плохого гармонического балансира.

Проверка железных деталей на наличие трещин

Для обнаружения трещин требуется специальное оборудование. Ни один из методов обнаружения трещин не является достаточным для обнаружения трещин в деталях двигателя. Одна из «быстрых проверок» утечек охлаждающей жидкости в бывших в употреблении головках цилиндров или блоках, не требующая никакого оборудования, заключается в том, чтобы просто отметить внешний вид камер сгорания и поршней при разборке двигателя. Если в камере сгорания или на поршне отсутствует нормальное накопление нагара, вероятно, имеется утечка охлаждающей жидкости в головке или цилиндре.

Магнитные частицы прекрасно действуют на железные детали, потому что железо является ферромагнитным. Трещины в чугуне или кованой стали искажают магнитное поле, создаваемое внешним электромагнитом или постоянным магнитом. Это приведет к тому, что порошок или раствор для обнаружения трещин в металле выровняется с магнитным полем и сгустится вокруг трещины. Небольшие микротрещины, почти невидимые невооруженным глазом, будут притягивать мельчайшие частицы железа в порошке или растворе. Это сделает трещину очевидной, чтобы можно было предпринять корректирующие действия (такие как закрепление штифтами, сшивание, пайка, сварка в печи или сварка распылением).

Магнитопорошковая дефектоскопия (Magnaflux) хорошо подходит для обнаружения трещин на поверхностях блока и головки блока цилиндров, в камерах сгорания, сопрягаемых поверхностях коллектора, внешних поверхностях и вокруг направляющих клапанов, седел пружин и отверстий под болты. Однако поиск трещин внутри впускных и выпускных отверстий может быть сложной задачей и может потребовать другого метода, такого как испытание под давлением или проникающая краска, чтобы на 100% убедиться в отсутствии трещин. Область перемычки блока цилиндров также требует тщательного осмотра, так как здесь часто появляются трещины.

При проверке на наличие трещин чем сильнее магнитное поле, тем лучше. Более мощный электромагнит увеличит вашу способность находить трещины по сравнению с более слабым, но менее дорогим постоянным магнитом.

Направление магнитного поля также важно для получения точных результатов испытаний. Силовые линии должны пересекать трещину под углом, чтобы показать ее наличие (обычно лучше всего работает 45 градусов). Когда магнитное поле параллельно трещине, искажения поля могут быть недостаточными для притяжения каких-либо частиц. Следовательно, если вы не обнаружите никаких трещин при удерживании магнитов или детали в одном направлении, поверните или переместите деталь или магниты с 45 по 9.0 градусов и проверьте еще раз, чтобы убедиться в отсутствии трещин.

Трещины часто возникают между отверстием свечи зажигания и выпускным клапаном, где тепловая нагрузка наиболее высока. Сварка TIG, вероятно, могла бы спасти эту голову.

Для кривошипов, кулачков, шатунов, коренных крышек и других деталей из железа (за исключением немагнитной нержавеющей стали) магнитопорошковая дефектоскопия обычно выявляет любые поверхностные трещины, которые могут угрожать структурной целостности детали. Проникающий краситель также хорошо работает. Однако трещины глубиной более 1/8 дюйма под поверхностью обычно невидимы для обнаружения магнитными частицами и полностью невидимы для проникающего красителя. Поэтому для более тщательного анализа (при необходимости) проверьте наличие трещин с помощью ультразвука (акустического или звукового контроля). Ультразвук, вероятно, слишком дорог и высокотехнологичен для повседневной работы двигателя, но часто стоит затрат и усилий для проверки деталей, которые используются в дорогих гоночных двигателях и больших дизельных двигателях большой мощности.

Ультразвуковое оборудование для обнаружения трещин посылает высокочастотные звуковые волны через металл. Если звуковые волны сталкиваются с трещиной, она отклоняет волны обратно к транспондеру. Звуковой контроль отличается от других методов обнаружения трещин, потому что он работает под поверхностью металла и может найти дефекты, которые в противном случае остались бы незамеченными. Ультразвук также можно использовать для измерения толщины стенок цилиндров и поверхностей деки, что полезно, если вам нужно просверлить блок или восстановить деку.

Если обнаружены трещины в коленчатом валу, распределительном валу, шатуне, крышке коренного вала, коромысле или другом несущем элементе, нет необходимости двигаться дальше, потому что эта часть достигла конца пути. Его необходимо заменить.

Трещины в головках или блоках цилиндров (за исключением области главного отверстия или перемычки) часто поддаются ремонту, и их устранение стоит усилий. Многие головки, которые в противном случае были бы хламом, можно спасти с помощью сварки в печи или сварки распылением. Оба метода требуют определенного опыта, но при правильном выполнении могут восстановить треснутую головку до состояния нового. Предварительный нагрев головки и медленное охлаждение необходимы для минимизации термического напряжения и образования новых трещин.

Эпоксидные смолы и анаэробные клеи иногда можно использовать для герметизации микротрещин в местах литья, которые не подвергаются высоким нагрузкам или температурам (менее 300-400 градусов по Фаренгейту). Другой вариант — использовать высокотемпературный «герметик». Такие составы можно использовать для заполнения небольших трещин в труднодоступных для сварки или штифтов местах. Герметик затвердевает при нагревании и может выдерживать температуры до 3000 градусов по Фаренгейту. Поврежденный участок на железной головке или блоке необходимо предварительно нагреть до 400-500 градусов по Фаренгейту, чтобы выжечь все остаточные масла и помочь открыть трещину перед нанесением герметика. прикладывается к трещине. После затвердевания герметика трещину можно закрыть пневматическим молотком (на это уходит от 20 до 120 минут в зависимости от температуры).

Проверка алюминиевых деталей на наличие трещин

В алюминиевых отливках, поршнях, шатунах и коромыслах обнаружение магнитных частиц бесполезно, поскольку алюминий не обладает магнитными свойствами. Для поиска трещин необходимо использовать другой метод. Проникающий краситель хорошо подходит для обнаружения поверхностных трещин на алюминиевых деталях, потому что масло, содержащее краситель, втягивается в трещину. Ультрафиолетовые красители облегчают видимость мелких трещин, но для освещения красителя требуется специальный ультрафиолетовый свет.

Утечки из-за пористости часто встречаются как в новых, так и в бывших в употреблении алюминиевых отливках. Точные отверстия трудно обнаружить с помощью красителя, поэтому испытание под давлением часто является лучшим методом проверки целостности алюминиевого литья (железного тоже). Для проведения испытаний под давлением требуются специальные пластины и заглушки, закрывающие все каналы охлаждающей жидкости на головке или блоке. Также требуется большой резервуар, чтобы отливку можно было погружать под воду. Когда к рубашкам охлаждающей жидкости подается давление воздуха (макс. от 30 до 40 фунтов на квадратный дюйм), вы не должны видеть никаких пузырьков, выходящих из отливки. Скрытые трещины во впускном и выпускном отверстиях будут выталкивать воздух из отверстия. Пузырьки на любой поверхности означают, что есть трещина или утечка пористости, которую необходимо устранить.

Небольшие пористые утечки в алюминиевых отливках часто можно устранить, используя какой-либо тип герметика внутри рубашек охлаждающей жидкости. Новые отливки часто герметизируют, обрабатывая их под давлением смолой (которая может выпекаться из отливки, если ее очистить в термической печи при слишком высокой температуре). Если утечка слишком велика, чтобы ее можно было устранить химическим путем, может потребоваться сварка TIG отливки или штифты, чтобы остановить утечку.

Ультрафиолетовые испытания Magnaflux показали, что эта рукоятка никуда не годится. Без тестирования невозможно точно узнать, есть ли трещины на кривошипе.

Проверка пластиковых впускных коллекторов на наличие трещин

Большинство двигателей последних моделей поставляются с заводскими пластиковыми впускными коллекторами. Пластик экономит вес и стоимость и проводит тепло гораздо медленнее, чем алюминий или чугун. Это помогает снизить температуру входящего воздуха для более плотной и мощной воздушно-топливной смеси.

Однако пластиковые впускные коллекторы подвержены растрескиванию, поскольку они пластиковые. Наполненные нейлоном полимеры, которые используются для изготовления пластиковых впускных коллекторов, не обладают такой прочностью, как впускной коллектор из литого алюминия или железа. Более того, пластиковые коллекторы могут легко треснуть из-за неправильного обращения, чрезмерного затягивания креплений, чрезмерного изгиба, изгиба, перегрева, вибрации или обратного вращения двигателя. Одна стрела, которая дует обратно во впускной коллектор, может треснуть или даже расколоть пластиковую направляющую или пленум.

Микротрещины в пластиковых коллекторах трудно увидеть, потому что они могут располагаться между полозьями коллектора, вдоль литейных швов или в местах сопряжения полозьев коллектора с головкой блока цилиндров. Многие коллекторы состоят из двух частей, поэтому утечки могут возникать и там, где верхняя половина коллектора соединяется с нижней половиной.

Микротрещина в пластиковом впускном коллекторе обычно не приводит к отказу двигателя, но может вызвать проблемы с холостым ходом, топливной смесью, управляемостью и выбросами.

Утечки вакуума (подсос воздуха) во впускном коллекторе мешают системе управления двигателем поддерживать правильное соотношение воздух/топливо. В системах впрыска топлива с массовым расходом воздуха (MAF) весь поток воздуха в двигатель измеряется датчиком MAF (который установлен перед корпусом дроссельной заслонки). Если воздух проникнет в другую точку после датчика массового расхода воздуха, он обеднит воздушно-топливную смесь. В зависимости от того, насколько сильна утечка, это может привести к пропуску зажигания на обедненной смеси и неровному холостому ходу, колебаниям или рывкам при открытии дроссельной заслонки и увеличению выбросов. Небольшие утечки имеют наибольший эффект на холостом ходу и меньший эффект или отсутствие эффекта на крейсерском режиме и полностью открытом дросселе, когда через коллектор увеличивается поток воздуха. Но большая утечка в отдельном впускном канале может привести к опасной обедненной работе цилиндра, увеличивая риск детонации и прогорания поршня или клапана.

Проверка давления, вероятно, лучший способ проверить пластиковый впускной коллектор на наличие утечек, когда коллектор снят с двигателя. Также может работать проникающий краситель. Ультрафиолетовый краситель сделает трещины на черном пластиковом коллекторе более заметными, чем цветной краситель.

Если коллектор находится на двигателе, и двигатель имеет пропуски зажигания на холостом ходу, неровный холостой ход, работает на бедной смеси или не имеет нормальной мощности, возможно, коллектор где-то подсасывает воздух. Проверьте прокладку или герметик между верхней и нижней половинами коллектора, а также прокладки впускного коллектора в местах сопряжения коллектора с головкой. Кроме того, проверьте все вакуумные соединения и шланги, через которые в двигатель может попадать неизмеряемый воздух. Если явных утечек не обнаружено, возможно, коллектор треснул.

Есть несколько способов проверить пластиковый коллектор двигателя на наличие трещин. Один из них — запустить двигатель и дать ему поработать на холостом ходу, пока вы подаете пропан через короткий отрезок шланга вдоль всех сопрягаемых поверхностей, швов и фланцев. Если обороты холостого хода внезапно выравниваются, это означает, что из-за трещины газ пропана всасывается в коллектор. Вы нашли утечку, и теперь вам нужно ее исправить.

Другой метод часто используется профессиональными монтажниками для поиска утечек в коллекторах. При выключенном двигателе во впускной коллектор с помощью «дымовой машины» подается минеральный пар низкого давления. Утечка паров в любом месте из коллектора указывает на утечку. Использование УФ-красителя с дым-машиной делает такие утечки еще более легкими для обнаружения.

Треснувший пластиковый впускной коллектор можно починить двумя способами. Вы можете заменить коллектор (или секцию, которая протекает), вы можете заделать утечку эпоксидной смолой или устранить утечку, сварив пластик с помощью высокотемпературной тепловой пушки и совместимого стержня из пластикового наполнителя. Никогда не используйте RTV на основе силикона, так как он загрязнит кислородный датчик. В большинстве случаев замена пластикового коллектора является наиболее экономичным ремонтом.

8 Признаки разрыва прокладки головки блока цилиндров и трещины в блоке цилиндров

by Kevin

12 акций

• Поделиться
• Tweet

(Обновлено 9 июля 2020 г.)

Головка блока цилиндров и блок цилиндров являются двумя основными частями любого двигателя. Блок содержит поршни и цилиндры, а головка блока цилиндров содержит коромысла и клапаны.

Между блоком и ГБЦ находится прокладка ГБЦ. Эта прокладка служит уплотнением для всех цилиндров внутри блока. Уплотнение предотвращает утечку охлаждающей жидкости из цилиндров, а также предотвращает утечку масла в цилиндры и смешивание с охлаждающей жидкостью.

Самое главное, если когда-нибудь возникнет проблема с блоком цилиндров или головкой цилиндров, прокладка позволит механику разделить эти две большие части двигателя, чтобы их можно было отремонтировать по отдельности.

Если вы подозреваете, что пробита прокладка ГБЦ, на самом деле это может быть треснувший блок двигателя, и наоборот. Симптомы каждого из них могут быть схожими.

Содержание

3 Признаки разрыва прокладки головки блока цилиндров

Прокладка головки блока цилиндров через некоторое время должна лопнуть. Это может привести к смешиванию моторного масла, топлива и/или охлаждающей жидкости в камере внутреннего сгорания.

Поскольку прокладка головки блока цилиндров предназначена для предотвращения смешивания этих жидкостей, это может быть вызвано пробитой прокладкой головки блока цилиндров, что может привести к катастрофическим последствиям. Ниже приведены три наиболее распространенных признака того, что у вас пробита прокладка головки блока цилиндров.

Связанный: Ужасная прокладка головки блока цилиндров Выпуск

1) Смесь антифриза и масла

Прогоревшая прокладка головки блока цилиндров может привести к смешиванию масла с антифризом. Но то же самое может произойти с треснутым блоком двигателя, поэтому должен присутствовать и другой симптом.

2) Перегрев двигателя

Если охлаждающая жидкость попадет в масло, она не сможет должным образом выполнять свою работу по охлаждению компонентов двигателя. Это приведет к перегреву двигателя. Если ваш автомобиль перегревается, разумнее всего просто съехать на обочину и не продолжать движение.

3) Низкая производительность двигателя

Как только двигатель перегреется, его производительность значительно снизится. Самой большой проблемой будет медленное ускорение и остановка двигателя, поскольку в результате у вас, вероятно, будет низкая компрессия двигателя.

5 Симптомы трещины в блоке двигателя

Блок двигателя — это то, что вмещает и защищает цилиндры вашего двигателя. Корпус блока цилиндров смазывается для предотвращения перегрева цилиндров или компонентов внутри него.

В верхней части блока цилиндров расположены головки цилиндров. Он закрывает цилиндры сверху и позволяет формировать камеру сгорания. Блок двигателя довольно редко ломается, но такое случалось и раньше.

Как только это произойдет, в двигателе начнутся всевозможные проблемы и появятся очень плохие симптомы. В конце концов, если блок двигателя больше не может защитить внутренние компоненты от чрезмерного нагрева и холода, то весь двигатель буквально поджаривается.

Вот пять общих признаков, которые вы можете ожидать от треснувшего блока цилиндров.

1) Смесь масла и антифриза

Моторное масло и антифриз могут смешиваться, если в блоке двигателя есть серьезная трещина. Антифриз сможет проникнуть через трещину и затем циркулировать вместе с маслом. Это приведет к серьезным проблемам с двигателем.

Как отмечалось выше, смешивание масла с антифризом также может указывать на пробитую прокладку головки блока цилиндров, поэтому учитывайте и другие симптомы.

2) Дым двигателя

Серьезным признаком треснувшего блока является дым, выходящий из двигателя. Если вы позволите этому продолжаться слишком долго, это приведет к другим проблемам с двигателем.

Дым возникает из-за просачивания выхлопных газов через щель вместо выхлопной системы и выхлопной трубы. При этом вы также, вероятно, испытаете резкую потерю мощности при попытке ускориться.

3) Увидеть трещину в блоке

Если вам действительно нужно убедиться, что у вас есть трещина в блоке двигателя, то просто проведите визуальный осмотр блока, чтобы увидеть, есть ли в нем трещина. Конечно, обычно это не так просто, как открыть капот.

Если у вас нет опыта работы с механикой, вы можете нанять механика, который сделает это за вас и проведет определенную диагностику.

4) Перегрев двигателя

Корпус блока цилиндров обеспечивает охлаждение и смазку компонентов двигателя. Если в блоке есть трещина, двигатель не будет иметь надлежащего охлаждения, что приведет к перегреву двигателя и, в конечном итоге, к внутреннему повреждению, если движение продолжится.

5) Низкая степень сжатия

Процесс внутреннего сгорания обеспечивает компрессию двигателя. Поскольку сгорание происходит в блоке двигателя, любая трещина, которая образуется в блоке, приведет к снижению степени сжатия, так как выходит воздух. Как только это произойдет, производительность двигателя снизится.

Задайте вопрос, получите ответ как можно скорее!

Обнаружение трещин

Инженерные службы J и E.

Блок 32, Британия Милл.

Stoneholme Road,

Crawshawbooth,

Rossendale,

Ланкашир.

BB4  8BA

Чрезмерный перегрев или сильное замерзание — два сценария, которые могут привести к разрушению головок и блоков цилиндров. Эти трещины можно увидеть на поверхности или они могут находиться внутри отливки, невидимой невооруженным глазом. Вот почему важно протестировать эти компоненты. Нет смысла использовать лучшие детали и тратить хорошие деньги на восстановление головки или двигателя только для того, чтобы после завершения работы обнаружить неисправность в одном из основных компонентов.

Здесь на поверхности прокладки этой головки блока цилиндров Triumph Stag можно разглядеть микротрещину. Это плохое место для разрыва, так как он ведет из водного пути в камеру сгорания с высоким напряжением. Эта трещина была обнаружена при испытании давлением и затем может быть устранена сваркой алюминия. Трещина такого типа может быть внутренней, и поэтому ее невозможно увидеть без помощи испытания под давлением.

Этот блок треснул по всей палубе, некоторые большие и некоторые маленькие. Вот изображение двух больших трещин между отверстием под шпильку головки блока цилиндров и цилиндрами. Опять зона высокого напряжения. Трещина такого типа появлялась при установке и затягивании шпильки головки блока цилиндров.

Устраните любую неопределенность и испытайте блоки и головки под давлением.

Испытание Magnaflux — это наш метод обнаружения магнитных трещин, не разрушающий . Железная головка блока цилиндров или блок подготавливаются путем покрытия контрастным слоем. Затем магнитное ярмо помещается на деталь и включается магнит. Затем мы применяем очень маленькие магнитные частицы из аэрозоля и выключаем магнит. Любые трещины или дефекты можно увидеть при осмотре детали. Трещины вызовут разрыв в магнитном поле, который проявится, когда мелкие магнитные частицы будут рассеиваться вокруг этого разрыва в магнитном поле. Обнаруженные трещины можно отремонтировать, например, сваркой, сшиванием металла или заменой седла клапана или гильзы цилиндра.

Признаками того, что головка цилиндра или блок могут быть треснуты, являются:

Моторное масло в радиаторе охлаждающей жидкости или расширительном бачке.

Потери охлаждающей жидкости через выхлоп.

Охлаждающая жидкость в моторном масле.

Избыточное давление в радиаторе охлаждения или напорном бачке.

Внешняя утечка охлаждающей жидкости.

Перегрев.

Необъяснимая утечка охлаждающей жидкости.

Эмульгированное моторное масло или охлаждающая жидкость.

Некоторые трещины в головке цилиндра или блоке открываются и проявляются только во время работы. Вот почему важно испытывать отливки при температуре.

Это наша машина для испытаний под давлением Newclear 150. Здесь мы испытываем отливки головок цилиндров и блоков цилиндров с использованием внутреннего воздуха и гидравлического давления до 8 бар. Это максимально близко к моделированию реальных температур и давлений, с которыми ваша головка цилиндров или блок цилиндров будут сталкиваться во время обслуживания. Имея в виду, что среднее давление в системе охлаждения в горячем состоянии будет не более 1,5 бар. Испытание воздухом проводится сначала как часть многоступенчатого испытания давлением. Головка блока цилиндров или блок помещаются на машину, и все охлаждающие каналы заглушаются резиновыми фитингами. Толстая пластина из плексигласа помещается поверх детали и затягивается, чтобы удерживать на месте резиновые заглушки. Пластина из плексигласа позволяет нам видеть поверхность прокладки головки блока цилиндров и области камеры сгорания во время испытаний. Деталь также можно вращать на машине, где можно контролировать впускные и выпускные отверстия, области пружины клапана и проверять их на наличие дефектов. Вторая часть испытания – холодное гидравлическое испытание. Головка или блок заполняются водой, а затем находятся под давлением, в то время как деталь контролируется. Утечка или дефект идентифицируются по утечке воды и падению давления, как показано на манометре. Заключительной операцией является горячее гидравлическое испытание, при котором вода нагревается, а затем подвергается воздействию давления. Любые утечки идентифицируются по падению давления, указанному на манометре, и утечке воды из любых трещин или пористых областей.

Здесь вы можете увидеть блок цилиндров серии «C», снятый с двигателя Austin Healey 3000, при обнаружении трещин магнитным флюсом на поверхности головки. Хотя блок оказался без трещин, вы можете ясно видеть крошечный зазор вокруг части гильзы цилиндра. Эти вкладыши будут удалены и заменены фланцевыми или ступенчатыми вкладышами.

Наша машина для испытания давлением в работе. Нажмите, чтобы просмотреть видео.

В этом видео вы можете увидеть старый блок боковых клапанов от 1930, установленные на машине для опрессовки. Первое воздушное испытание показало утечку давления около 40 фунтов на квадратный дюйм, и, хотя мы могли слышать выход воздуха, мы не могли видеть проблемную зону. Затем мы провели гидравлические испытания холодной водой, как показано в этом видео. Течь стала заметна сразу же прямо на дне водяной рубашки внутри картера. Проблема заключается просто в коррозии внутри каналов охлаждающей жидкости внутри блока цилиндров из-за того, что ингибиторы коррозии (антифриз ) не используются на протяжении всего срока службы двигателя. Эта коррозия сделала металл очень тонким до такой степени, что он прогнил насквозь. Этот тест сэкономил нашему клиенту время и деньги на восстановление его двигателя с использованием этого блока цилиндров. Если бы он продолжил без испытаний, первое, что он заметил бы, был бы поддон, полный масла и воды, и весь процесс восстановления двигателя пришлось бы повторить…..

Головки цилиндров, которые использовались с недостаточным количеством ингибиторов коррозии в системе охлаждения, могут разрушиться изнутри в результате коррозии. Иногда это можно увидеть снаружи вокруг каналов для охлаждающей жидкости, которые можно отремонтировать с помощью сварки и механической обработки. Внутреннюю коррозию/гниение бывает трудно обнаружить и практически невозможно отремонтировать. Обнаружение этого типа дефекта также может быть затруднено, поскольку этот тип дефекта может проявляться в пористости, микроскопических коррозионных отверстиях внутри отливки. Наши методы испытаний под давлением помогают найти этот тип проблемы до проведения любых дорогостоящих ремонтных работ.0205 сборка или ремонт. На изображениях ниже показаны некоторые примеры коррозии в каналах воды. На видео показана головка блока цилиндров из сплава на испытаниях с проблемой пористости. Вы можете понять, почему этот конкретный тип проблемы трудно найти.

Здесь вы можете увидеть несколько примеров коррозии ГБЦ вокруг каналов для воды. Их можно отремонтировать с помощью сварочных работ. Этот тип коррозии может закрепиться очень быстро, если условия подходящие.
