Стук поршня в двигателе — причины и последствия. На холостых и под нагрузкой | Официальный сайт СУПРОТЕК
Симптомы стука ДВС
- При работе двигателя вы обнаружили похожий на частые удары звук, который вы не слышали раньше.
- Стук меняется в зависимости от того на холостых оборотах работает двигатель или под нагрузкой.
- Звук меняется в зависимости от температуры двигателя – стук «на холодную» отличается от стука в прогретом двигателе.
Что делать? Можно ли разобраться в проблеме самостоятельно? Как определить стук поршня ли это, или «шумят» другие узлы?
Диагноз
Стук поршней в двигателе может происходить по разным причинам. Попробуйте определить характер стука по перечисленным ниже признакам и посмотрите, что можно сделать:
- Случай первый – стук при перекладке поршня. В этом случае звук доносится из области верхней части блока двигателя.Стук глухой, лучше всего слышен на холостых оборотах при горячем двигателе. Решение.
- Случай второй – стук поршневого пальца по шатуну. Резкий короткий стук из области блока двигателя. Решение.
- Случай третий – шатунный стук. Звук ударов низкий, доносится из нижней части блока двигателя. Лучше всего слышен, когда автомобиль на подъемнике или на эстакаде. Решение.
Решение для первого случая – стук поршня при перекладке
Что надо исправить?
«Перекладка поршня» — это момент, когда поршень перестает двигаться вверх и начинает двигаться вниз. В этот момент его скорость в продольном направлении цилиндра становиться нулевой, а боковая нагрузка значительной. В нормальном случае перекладка происходит мягко, поршень упирается в масляную пленку, его не перекашивает. Стучать поршень начинает в следующих ситуациях:
- Значительная выработка цилиндра в верхней части. Появляется зазор, который не уплотняется масляной пленкой, и при перемене направления поршень в этом зазоре смещается в боковом направлении и перекашивается, ударяясь о стенку цилиндра.
- Произошла выработка в поршне гнезд крепления поршневого пальца. При этом поршень начинает смещаться относительно пальца и задевает стенки цилиндра.
- Искривление штока поршня. В этом случае поршень движется не строго по оси цилиндра, теряется симметричность механизма. Дополнительным признаком искривления штока является повышенная вибрация при работе двигателя, его ощутимо трясет.
С помощью чего это исправить?
В последнем из описанных случаев поможет только ремонт с заменой поршневой группы.
В случае если проблемой является стук поршня в цилиндре или выработка посадочных гнезд поршневого пальца — поможет применение триботехнического состава серии «Актив», который добавляется в моторное масло. Состав вычищает поверхности трения, а затем под его воздействием на них образуется защитный металлический слой.
- Слой восстанавливает геометрию цилиндра, оптимизирует зазоры и предотвращает качание и перекосы поршня.
- Слой восстанавливает форму посадочных гнезд, предотвращая люфт поршневого пальца.
Важно! Трибосостав окажет воздействие и восстановит изношенные поверхности. Однако он не способен восстановить детали при механических повреждениях.
Состав безопасен для вашего автомобиля. Он химически нейтрален и не меняет свойств моторного масла.
Состав работает в двигателях любых конструкций, поскольку активируется в зонах трения металлических деталей.
Активные частицы состава в десятки раз мельче ячеек масляных фильтров и не способны его забить.
Состав восстанавливает изношенные поверхности, что позволяет деталям работать в рамках заводских допусков даже после замены масла и удаления состава из двигателя.
Бонус! Триботехнический состав оптимизирует зазоры трения. Это выравнивает и поднимает компрессию, снижает потери энергии, и в конечном счете приводит к снижению расхода топлива. Автомобиль вернет вам стоимость состава через 15-18 000 километров пробега.
Решение для второго случая – стук поршневого пальца по шатуну
Что надо исправить?

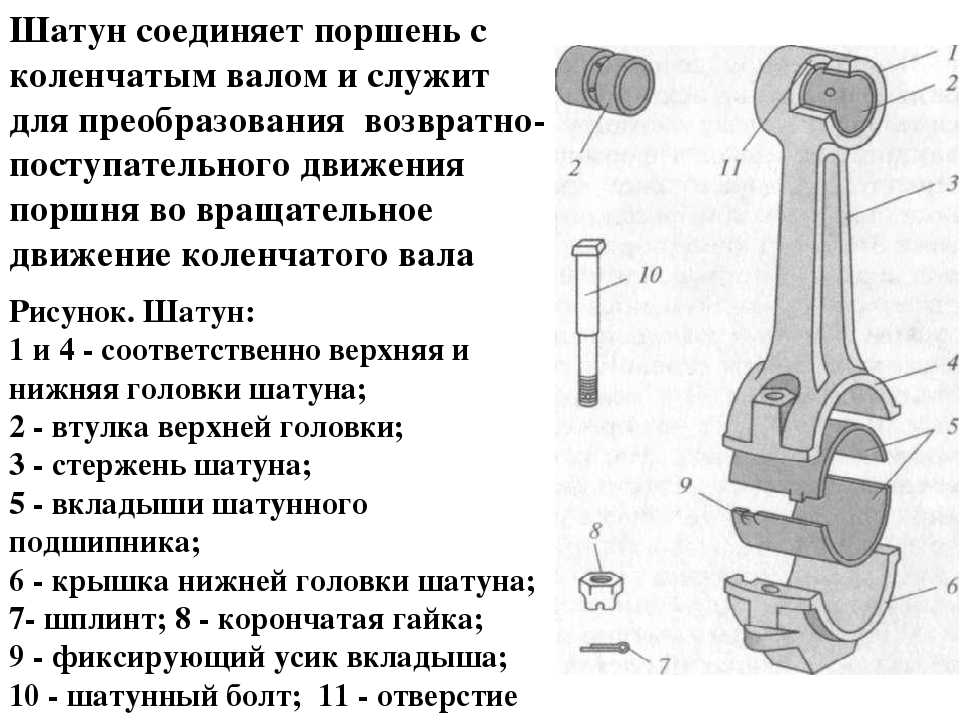

В случае выработки, износа втулки шатуна, она получает возможность смещаться относительно поршневого пальца, когда шатун идет вверх, в самой высокой точке поршня, между втулкой и пальцем образуется зазор.
При начале движения шатуна вниз этот зазор сокращается, и втулка бьет по поршневому пальцу.
На ранних этапах решить эту проблему можно с помощью триботехнического состава серии «Актив», который добавляется в моторное масло. Состав вычищает поверхности трения, а затем под его воздействием на них образуется защитный металлический слой. Этот слой способен компенсировать возросшие зазоры, смягчить контакты втулки и пальца и существенно замедлить последующий износ.
У вас машина с бензиновым двигателем? Вам нужен трибосостав «Актив » версии «бензин» | У вас машина с дизельным двигателем? Вам нужен трибосостав «Актив» версии «дизель» |
При значительной выработке, а значит при более громком и выраженном звуке ударов, необходимо произвести ремонт поршневой.
Решение для третьего случая – шатунный стук
Что надо исправить?Шатунный стук возникает по двум причинам:
- Износ вкладышей коленчатого вала. В этом случае появляется зазор и поршень начинает двигаться не синхронно с коленвалом, ударяясь об него при перемене направления движения.
- Недостаточное давление масла в системе. Это может произойти из-за загрязнения масляных каналов, фильтра или износа масляного насоса. В этом случае масло не образует сплошной пленки между вкладышем и коленвалом и позволяет им двигаться относительно друг друга.
С помощью чего это можно исправить?
В случае, если износ вкладышей не является критическим, на них нет повреждений поверхности, поможет триботехнический состав «Актив Плюс». Состав производит очистку всех агрегатов, которые смазываются моторным маслом, в частности он очищает шейки коленвала и детали масляного насоса. Затем под действием состава на поверхностях трения образуется защитный металлический слой, который восстанавливает форму деталей и способен прочнее удерживать более плотную пленку масла.
Восстановление масляного насоса нормализует масляное давление в системе. А более плотная пленка на поверхности шейки коленвала компенсирует зазоры и не дает штоку бить по ней. Таким образом трибосостав способен справиться с обеими причинами шатунного стука.
Если износ вкладышей критичен, то необходима их замена, что приведет к переборке всего двигателя.
Стук — поршневой палец — Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1
| Схема прибора К-69 М НИИАТ. [1] |
Стуки поршневых пальцев резко металлические, исчезающие при выключении зажигания. Наличие стука указывает на повышенный зазор в сопряжениях палец — втулка верхней головки шатуна или палец — бобышки поршня. [2]
Стук поршневых пальцев — двойной, металлический и резкий. [3]
Стук поршневого пальца — ритмичный, высокого тона с резким металлическим оттенком и слышен он в зоне 2 расположения цилиндров на всех режимах работы двигателя.
Усиливается он с повышением нагрузки. Этот стук может полностью исчезнуть при отключении свечи неисправного цилиндра. Если стук поршневых пальцев прослушивается в нескольких цилиндрах, то для конкретного их определения необходимо отсоединить высоковольтный провод от свечи. Обычно стук может возникнуть по двум причинам: из-за слишком раннего зажигания или большого увеличения зазора между втулками и поршневыми пальцами.
[4]
| Места для вслушивания механизмов двигателя. [5] |
Стук поршневых пальцев слышен как слабые четкие металлические удары. Он хорошо прослушивается при изменении оборотов двигателя. Стук может появиться в результате износа поршневых пальцев и отверстий в бобышках поршней или при износе пальцев и отверстий втулок головок шатунов. [6]
Стук поршневых пальцев — металлический резкий. Иногда его путают со стуками, вызываемыми детонацией в цилиндрах двигателя, однако природа у них разная.
Стук поршневых пальцев в отличие от детонации лучше прослушивается на холостом ходу. В результате интенсивного износа пальца или головки шатуна увеличиваются зазоры, что и порождает стук.
[7]
Обычно стук поршневых пальцев двойной металлический и резкий; вызывается чрезмерным зазором и лучше слышен на холостом ходу двигателя. [8]
Для предотвращения стука поршневых пальцев, воспринимающих во время работы большие динамические нагрузки, их подбирают к поршням и шатунам с минимальными необходимыми для обеспечения нормальной смазки зазорами. Поэтому диаметр отверстий под поршневой палец в поршне делают несколько меньшим, чем диаметр самого пальца. Поэтому при нормальной комнатной температуре палец сидит в поршне не с зазором, а с небольшим натягом, который при нагревании поршня ( в рабочем состоянии) исчезает и вместо него появляется зазор. [9]
Крутящие моменты затягивания подшипников в KIM. |
К стукам, при появлении которых требуется немедленная остановка двигателя для ремонта, относится стук подтип пиков коленчатого вала и стук поршневых пальцев. При этом не следует принимать детонационные стуки ( звонкий удар высокого тона) за стук пальцев. [11]
Признаком износа поршневого пальца могут быть резкие отчетливые стуки высокого тона при работе двигателя, значительно отличающиеся от стуков поршня. Стук поршневого пальца вызывается износом бронзовой втулки верхней головки шатуна, увеличением диаметра отверстия в бобышках поршня и износом пальца. [12]
При детонации слышен звонкий стук в цилиндрах, особенно сильный при работе двигателя с полной нагрузкой. Детонацию обычно ошибочно определяют как стук поршневых пальцев. [13]
Во время горячей обкатки без нагрузки проверяют давление масла в магистрали, измеряют и при необходимости регулируют минимально устойчивую и максимальную частоту вращения коленчатого вала на холостом ходу.
Для предотвращения появления остаточных деформаций в поршне и повреждения посадочных поверхностей под палец в нем демонтаж и монтаж поршневого пальца должен производиться после предварительного нагревания всего комплекта ( при демонтаже) или только поршня ( при монтаже) в горячей воде до 70 С. Рас-комплектовывать поршни с подобранными к ним на заводе поршневыми пальцами нельзя, так как при этом нарушается их посадка, обеспечивающая нормальную работу сочленения: при более плотной посадке, чем предусмотрено заводской сборкой, возможны стуки поршней на непрогретом двигателе, а при менее плотной —
Страницы: 1 2
Руководство по диагностике общих шумов двигателя
Что вы слышите, когда слушаете свой двигатель? Первобытный рев высокой производительности? Или это больше похоже на крик о помощи?
Хорошо, мы никогда не хотим думать, что наши двигатели делают что-либо, кроме как жевать асфальт и будить соседей, не говоря уже о плаче! Но даже у самых мужественных мельниц могут быть проблемы, и звуки, которые они издают, могут помочь нам отследить проблемы.
Иногда это ничего; иногда серьезно.
Мы составили это краткое руководство по диагностике распространенных шумов двигателя, чтобы помочь вам избежать возможных повреждений. В случае странных или необычных звуков двигателя сохраняйте спокойствие, возьмите автомобильный стетоскоп и обратите внимание на:
Шум клапана и толкателя обычно начинается со щелчка или дребезга при половинной частоте вращения двигателя и затем может исчезнуть при высокие скорости. Причиной часто является чрезмерный зазор клапана или неисправный гидравлический толкатель клапана.
Для проверки зазоров можно вставить толщиномер между штоком клапана и коромыслом или толкателем. Если это уменьшает шум, причиной является чрезмерный зазор, и вам необходимо внести соответствующие коррективы. Если это не уменьшит шум, звук может быть вызван изношенными поверхностями подъемника или грубыми кулачками. К другим вещам, на которые следует обратить внимание, относятся толкатели, которые свободно перемещаются в своих отверстиях, и слабые пружины клапанов.
Детонация может привести к серьезному повреждению двигателя. Это состояние проявляется в виде стука или металлического «звона» и чаще всего связано с неправильным опережением зажигания, бедным соотношением воздух/топливо или неправильным октановым числом топлива.
Довольно распространенное явление в приложениях с принудительной индукцией. Детонацию можно предотвратить, повысив октановое число вашего топлива, обогатив топливно-воздушную смесь, уменьшив давление во впускном коллекторе или увеличив угол опережения зажигания. Вы также можете рассмотреть возможность использования вторичной системы впрыска воды для некоторых применений.
Если вы слышите легкий стук или стук, шум обычно можно отнести к шатунам. Этот звук часто наиболее заметен, когда двигатель работает на ровных оборотах, не ускоряясь и не замедляясь, и часто вызван износом подшипника или шатунной шейки, смещенным шатуном или отсутствием масла.
Выявить неисправный шатун можно, выполнив балансировку цилиндров.
Этот тест в основном закорачивает свечи зажигания по одному цилиндру за раз при работающем двигателе. В конце концов, вы сосредоточитесь на больном шатуне, потому что шум будет уменьшен, когда его основной цилиндр не выдает мощность.
Хотя звук поршневого пальца похож на шум клапанного механизма, он часто имеет уникальный металлический двойной стук и иногда наиболее заметен на холостом ходу с опережающей искрой. Этот шум часто вызван изношенным или ослабленным поршневым пальцем, изношенной втулкой или отсутствием масла.
Как и в случае с шумом шатуна, вы можете найти вызывающие нарушение компоненты, выполнив описанную выше проверку балансировки цилиндров.
Шум поршневых колец также аналогичен шуму клапана и толкателя выше; однако наиболее заметно это при разгоне. Чаще всего этот шум вызван низким натяжением колец, сломанными или изношенными поршневыми кольцами или изношенными стенками цилиндров.
Для устранения неполадок в каждом цилиндре снимите свечи зажигания и добавьте в каждый цилиндр столовую ложку моторного масла.
Затем проверните двигатель на несколько оборотов, чтобы масло прошло мимо колец. Затем вы можете установить свечи зажигания и запустить двигатель. Если шум уменьшился, вероятно, причиной проблемы являются кольца.
Глухой, приглушенный, почти колокольный звук, как правило, хлопает поршень. Это состояние вызвано раскачиванием поршня взад-вперед внутри цилиндра. Непрерывный стук поршня означает, что двигатель нуждается в обслуживании; однако, если вы слышите этот звук только при холодном двигателе, это, скорее всего, не серьезно.
Непрерывный стук поршня обычно вызывается изношенными поршнями, чрезмерным зазором между поршнем и стенкой, несоосностью шатунов, изношенными стенками цилиндра или недостаточным количеством масла.
Сильный, но глухой металлический стук обычно является стуком коленчатого вала. Наиболее громкий стук коленчатого вала при работе двигателя под нагрузкой или ускорением можно диагностировать, обратив пристальное внимание на конкретный тип стука:
- Регулярный, похожий на грохот стук часто возникает из-за изношенных коренных подшипников.
- Более отчетливый стук обычно связывают с износом шатунных подшипников.
- Резкий неравномерный стук может быть из-за изношенного упорного подшипника коленчатого вала.
(Изображение/Джим Смарт)Это видео также может быть полезным: Понимание разницы между «стуком» и «стуком штока»
Шумы поршней · Technipedia · Motorservice
Информация о диагностике
Поршень вызывает шум? Видны следы ударов на верхней кромке поршня в направлении наклона? Рисунок на юбке поршня более выражен к верху и низу, чем в середине юбки? Узнайте здесь, как это происходит.
Общие сведения о шуме поршня
Шумы при работе поршня могут быть вызваны различными факторами во время работы двигателя.
- Перекос поршней из-за чрезмерного рабочего зазора:
Поршень может наклоняться, если размеры отверстия цилиндра слишком велики или в результате износа или разрушения юбки, вызванного маятниковым движением шатуна и изменением опорных поверхностей поршня в цилиндре. В результате головка поршня сильно ударяется о рабочую поверхность цилиндра. - Не учтено правильное направление установки поршня:
Для сглаживания изменения опорных поверхностей поршня перед ВМТ и перед рабочим тактом ось поршневого пальца смещена на несколько миллиметров в сторону давления в поршне сторона. Если поршень вставлен в цилиндр неправильно (т.е. повернут на 180°) и, следовательно, ось поршневого пальца смещена не в ту сторону, то поршень меняет опорную поверхность в неподходящее время. В этом случае наклон поршня становится намного тяжелее и шумнее. - Перекос поршня из-за жесткого подшипника шатуна:
Зазор между поршневым пальцем и втулкой шатуна может быть либо слишком мал по конструкции, либо он может быть устранен заеданием или перекосом. Это может произойти в результате перекоса шатуна (изгиба и скручивания). - Удары поршня в направлении поршневого пальца:
Любые боковые удары поршня по отверстию цилиндра чаще всего возникают из-за смещения шатуна (изгиб или, в частности, скручивание): поршень совершает маятниковое движение при подъеме /ход вниз по продольной оси двигателя, в результате чего поршень в чередующейся последовательности ударяется о цилиндр. Такой же эффект дают асимметричные шатуны или эксцентриковая опора поршня шатуном. - Поршневой палец поочередно ударяется о стопорные кольца поршневого пальца:
Осевое усилие поршневого пальца всегда является результатом несоосности между осью поршневого пальца и осью коленчатого вала. Как описано, изгиб или скручивание шатуна и асимметрия шатуна являются наиболее распространенными причинами. Чрезмерные зазоры в шатунных подшипниках (шатунные шейки коленчатого вала) могут вызвать боковое маятниковое движение шатунов, особенно при более низких оборотах двигателя. В результате поршневой палец смещается в проушине шатуна и толкается вперед и назад в отверстии поршневого пальца из-за маятникового движения. Вследствие этого поршневой палец ударяется о стопорные кольца поршневого пальца.
Это может произойти в результате перекоса шатуна (изгиба и скручивания).
В результате поршневой палец смещается в проушине шатуна и толкается вперед и назад в отверстии поршневого пальца из-за маятникового движения. Вследствие этого поршневой палец ударяется о стопорные кольца поршневого пальца.Радиальные точки удара на головке поршня
Описание повреждения
- На головке поршня имеются следы ударов в направлении наклона (рис. 1).
- Юбка поршня имеет более выраженный рисунок движения вверху и внизу, чем в середине юбки.
Оценка ущерба
Шум поршня, отчетливо слышимый снаружи, вызван попеременным ударом головки поршня о рабочую поверхность цилиндра. В зависимости от причины верхняя часть поршня ударяется либо в направлении наклона, либо в овальной плоскости (в направлении поршневого пальца) о стенку цилиндра.
Возможные причины повреждения точек удара в направлении наклона
- Чрезмерные установочные зазоры и, следовательно, плохое направление поршня из-за слишком больших расточенных или хонингованных цилиндров.
- Не соблюдено направление установки поршней со смещением оси поршневого пальца.
- Плотное соединение постели поршневого пальца: в результате головка поршня ударяется о рабочую поверхность цилиндра вокруг оси наклона поршневого пальца. Причины этого:
- Недостаточный зазор в проушине шатуна или в отверстии поршневого пальца.
- Чрезмерно узкая посадка поршневого пальца во втулке шатуна (термоусадочная посадка шатуна). Если поршневой палец слишком плотно входит в проушину шатуна при усадке поршневого пальца, проушина шатуна деформируется в направлении наименьшей толщины стенки. При этом шатунная проушина и поршневой палец приобретают овальную форму. Это приводит к уменьшению зазора между поршневым пальцем и поршнем.
- Заедание поршневого пальца.
Возможные причины повреждения точек удара в направлении поршневого пальца
рисунок 1- При смещении шатуна, особенно в случае искривления шатуна или чрезмерных зазоров в подшипниках шатуна, головка поршня совершает маятниковое движение в направлении поршневого пальца и ударяется о цилиндр.
- Несоосность шатуна (деформация/скручивание): это приводит к переменному осевому нажатию поршневого пальца, в результате чего поршневой палец попеременно ударяется о стопорные кольца.
Ключевые слова :
поршень , поршневой палец, поршневой палец , бобышка поршневого пальцаГруппа товаров :
