Как называется ключ с моментом затяжки: виды, конструкция и принцип работы

Аренда динамометрических ключей в Санкт-Петербурге. Момент затяжки от 5 до 500 Нм. Тариф аренды от 300 руб в сутки. Доставка по СПб.

Динамометрическим ключом называют специализированный гаечный ключ со встроенным динамометром. Этот ключ необходим для выполнения различных задач, где важно знать точное усилие затяжки резьбовых соединений. К примеру, это могут быть: строительные конструкции, промышленное или строительное оборудование, а также любой вид техники.

Важно! Не использовать динамометрический ключ в качестве инструмента постоянной сборки, только для контроля момента и затяжки.

Основные параметры динамометрических ключей

Обычно везде, где требуется закрутить резьбовое соединение с определенным усилием, используется динамометрический ключ. Почти в любых узлах, где присутствуют гайки, так же имеются и значение, с которым их нужно затягивать. Это значение называется максимальным усилием (или моментом затяжки).

Максимальное усилие — это крутящий момент, который равен произведению приложенной силы на длину рычага, а измеряется он в ньютон-метрах (Нм).

Второй параметр динамометрического ключа имеет название — квадрат.

Квадрат – это короткое обозначение размера посадочного отверстия на торцевой головке инструмента (размер привода), он так же присутствует на всех ключах и «трещотках». Единицей измерения квадрата является дюйм, и может иметь диапазон от 1/4 дюйма до 1 дюйма.

Использование динамометрического ключа обеспечивает равномерное и надежное соединение элементов, а также полностью исключает риски, связанные со случайным слизыванием резьбы или недозатягом.

Виды динамометрических ключей

Вообще существует около 10 разновидностей динамометрических ключей, но мы разберем основные три вида и выберем самый оптимальный ключ.

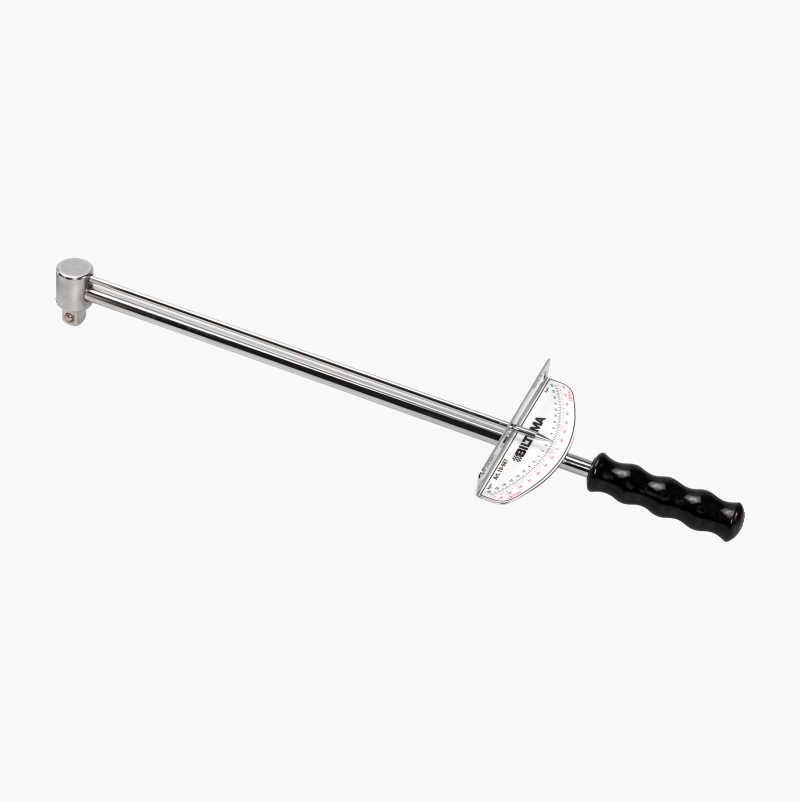

Стрелочный динамометрический ключ – предельно простой и доступный ключ. Имеет два рычага и шкалу с неподвижным указателем. Данный вид ключей не отличается высокой точностью (погрешность может составлять от 5 до 20%), к тому же его вряд ли удастся использовать в труднодоступных местах.

Не имеет двухсторонней возможности работы.

Щелчковый динамометрический ключ – является самым универсальным и самым популярным измерительным прибором в этом списке. Чаще всего, может работать по часовой и против часовой стрелки. Допустимая погрешность не превышает 4%, за что ключ широко полюбили различные СТО и мастерские. Прибор имеет надежную и простую конструкцию с пружинным механизмом, а срабатывание фиксатора сопровождается щелчком и последующим свободным перемещением рукоятки. Данный ключ может иметь огромный диапазон крутящего момента от 5 до 3000 Нм. Инструмент неприхотлив, универсален и надежен.

Цифровой динамометрический ключ – высокоточный электронный прибор с дисплеем и кнопками. Принцип действия приводится с помощью храпового механизма. Данные ключи всегда имеют «на борту» как звуковую, так и визуальную индикацию. Бывают вариации инструмента с односторонним и двухсторонним режимом работы. Однако, не все так идеально, есть здесь и ложка дегтя: с данной аппаратурой нужно быть максимально аккуратным, так как чаще всего дисплеи и электронное оснащение не имеют никакой защиты.

Погрешность электронного динамометрического ключа обычно не превышает 1-2%.

Динамометрические ключи в наличии

В таблице выше представлен ассортимент щелчковых приборов, которые вы можете арендовать в нашей компании. Почему именно щелчковые? На практике, они имеют самую надежную и прочную конструкцию на сегодняшний день, да и работают такие ключи безотказно.

Приборы отлично подходят для:

• Обтяжки болтовых и резьбовых соединений в любых конструкциях и конвейерах
• Почти всех видов ремонтных и слесарных работ с транспортными средствами
• Стяжки резьбовых соединений на газовых и водяных шлангах
• Соединения накидных гаек при переходе с медных труб на пластиковые

Условия аренды ключей

Заявка в офис → Бронирование инструмента → Оплата и получение

Если вам требуется взять в аренду динамометрический ключ, просто свяжитесь с нами через любую удобную для вас форму связи. Аренда инструмента – это выгодная и максимально комфортная услуга, а формальности не занимают много времени.

• Заключение договора и внесение залога возможно в любом удобном для вас месте: в нашем офисе, или у вас на объекте (в случае заказа доставки)
• При заключении договора на физическое лицо не забудьте взять с собой паспорт
• Физические лица могут оплачивать аренду как наличными, так и банковской картой
• Юридические лица производят оплату по безналичному расчету
• Получение и возврат динамометрического ключа происходит только с полной проверкой работоспособности и комплектности инструмента.
• Возврат залога осуществляют менеджеры после возврата инструмента

Доставка динамометрических ключей

Нужна доставка? В нашей компании вы можете заказать инструмент с доставкой. Оформление документов в этом случае происходит по указанному вами адресу. Более подробно про тарифы и условия можно прочитать здесь.

виды, назначение и преимущества применения

Современные автолюбители все чаще обращаются при необходимости проведения ремонтных работ или техобслуживания в автомастерские или сервисы по ремонту автомобилей. Но те, которые имеют некоторые навыки и умения, отдают предпочтение самостоятельному ремонту. Для совершения многих ремонтных операций нужен специальный инструмент. Одним из них является динамометрический ключ. Универсальный инструмент Этот ключ представляет собой рычаг с гаечной головкой и вмонтированным динамометром. Его предназначение — это аккуратное затягивание гаек и болтов в местах соединения резьбой, с дозированной силой затяжки. Благодаря своей универсальности его применяют помимо ремонта и обслуживания автомобилей в сборке робототехники, всевозможного промышленного оборудования, автоматов. Разновидностей динамометрических ключей с различной конструкцией и комплектаций достаточно много. Выбрать необходимый можно с учетом выполняемого ремонта, марки машины и удобства пользования. Виды Рассмотрим некоторые виды ключей, отличающихся техническими характеристиками и конструкцией: Стрелочные имеют несложную конструкцию и недорогую цену. К сожалению, низкая цена динамометрического ключа определяет качество: у них низкая точность показаний усилия затяжки, ненадежная прочность. Цифры на индикаторе могут быть отличными от реального усилия до ±10%, а наибольший крутящий момент для затяжки резьбы у этого инструмента составляет не более 280 ньютон-метров. Ключи стрелочного вида не пользуются спросом у профессиональных авторемонтников, считается, что это выброшенные деньги на ветер. Щелчковый динамометрический ключ в разговорном языке между слесарями называется «трещоткой». Ключ состоит из муфты с предельным моментом, которая срабатывает, если происходит превышение заданных показателей. Диапазон момента срабатывания у таких ключей составляет от 40 до 360 ньютон-метров, поэтому выбрать наиболее удобный и нужный для выполнения конкретных работ достаточно легко. Тем более, что погрешность ключей для бытовых целей не превышает 5%, а для выполнения профессиональных ремонтных работ – не более 3%. Соответственно и цена таких ключей, категории специализированного профессионального инструмента, особенно последних моделей, чувствительно выше. Они относятся к динамометрическим ключам с предельной затяжкой. Электронные ключи имеют самые высокие технические характеристики: цифровая шкала, звуковое оповещение при достижении требуемого момента затяжки, расширенное применение и большую функциональность. Диапазон крутящего момента составляет от 20 до 250 ньютон-метров, что отображается на цифровой шкале, при допустимой погрешности измерения не более 1%. Высокая цена электронных динамометрических ключей позволяет их широко применять практически только в крупных сервисных центрах или станциях техобслуживания. Плюсы динамометрических ключей К положительным особенностям таких инструментов можно отнести: большой срок эксплуатации без потери технических характеристик; универсальность; удобство и быстрота работы, высокая скорость выдачи показателей; благодаря таким ключам легко обеспечить отменный сервис и техобслуживание; измерения с точными показаниями; при подключении к компьютеру, можно систематизировать результаты показаний и составить протокол измерений; малый вес, удобство и эргономичность позволяют работать с ним в наиболее труднодоступных местах. Советы при покупке Прежде всего, нужно ясно понимать цели использования инструмента, частоту применения, чтобы правильно определиться с диапазоном выбранного ключа. Ключи выпускают разных размеров: от маленького, который имеет посадочный квадрат ¼ до очень больших с квадратом ¾. Показатели средних необходимых нагрузок на ключ должны быть посредине между крайними значениями шкалы момента силы. При необходимости затяжки резьбового соединения с большей силой, чем возможно на выбранном ключе, можно приобрести специальное приспособление для динамометрического ключа — мультипликатор. Его работа основана на принципе работы редуктора — усилителя. Прикрепив его к ключу, согласно инструкции, можно увеличить силу на болт в несколько раз. Проверка и правила работы Чтобы продлить срок работы ключа, необходимо соблюдать определенные правила. Начинать все действия нужно с ознакомления с инструкцией, изучения всех указанных рекомендаций: Если при подготовке ключа к работе что-то не поворачивается, не стоит прилагать большие усилия. Сначала нужно проверить, ослаблена ли стопорная гайка. Нужно понимать, что в ваших руках измерительный прибор, который используют для затяжки соединений болтами с конкретной силой. Для простого откручивания/закручивания болтов нужно использовать простые ключи. Категорически не рекомендуется продолжать затяжку болта после щелчка или сигнала. Если это делать, то в результате получим растянутую пружину и нарушение точности показаний прибора. При начале работы или после долгого перерыва сначала нужно использовать ключ на малых моментах силы. Когда смазка распределяется по всему инструменту, можно продолжить работу на необходимых усилиях. Идеальное место для хранения ключа в чемоданчике или ящике. При хранении ключ должен находиться в нулевом положении, то есть с минимальным значением момента силы. Работать с  ключом необходимо в строго разрешенном диапазоне значений. Нельзя его раскручивать ниже или выше шкалы, указанной на ключе. предприятий, которые проводят поверку ключей не так много и стоит она достаточно дорого. Поэтому необходимо следить за чистотой ключа, не чистить его средствами, содержащими абразивы и агрессивные вещества, не бросать его и не стучать по нему, не разбирать и не ронять, беречь от попадания влаги. Поверка точности прибора проводится ежегодно или после 10000 измерений. Купить динамометрический ключ в Екатеринбурге среди широкого предложения высокоточных инструментов для проведения слесарно-монтажных работ несложно. Все предлагаемые образцы являются надежными приборами, откалиброванные и протестированные согласно мировым стандартам. Квалифицированные консультанты всегда помогут с выбором и оформлением заказа незаменимого для любого автолюбителя прибора.

Динамометрические ключи

Динамометрический ключ используется для затягивания резьбовых соединений с определенным моментом, который изменяется в ньютон-метрах и обозначается Нм по отечественной классификации или Nm. Динамометрический ключ купить Вы можете в нашем магазине в Санкт-Петербурге и Москве или с доставкой в любой регион России.

В процессе проектирования различных механизмов или конструкций рассчитывается, с какой силой должно быть затянуто каждое резьбовое крепление. В автомобиле достаточно много таких крепежных элементов, поэтому технические данные о его узлах содержат информацию об усилии затяжки. Динамометрические ключи автомобильные позволяет закрутить соединение именно так, как надо, иначе могут быть такие неприятные явления:

• Перетяжка, которая усложнит разъем этого крепежа в следующий раз;
• Недотяжка, приводящая к разболтанным и негерметичным соединениям;
• Срыв резьбы;
• Повреждение поверхности под гайкой;
• «Слизывание» граней гаек и головок болтов.

В связи с этим моментный ключ купить следует тем, кто постоянно выполняет ремонты автомобилей и похожей техники.

По внешнему виду он напоминает трещотку, но имеет существенное отличие от нее в виде наличия шкалы. Она показывает, какое усилие передает ключ при затяжке. Имеются 3 вида шкал:

1. Стрелочная, как на манометре;
2. Цифровая с экраном;
3. Нанесенная на поверхности ключа, со звуковым индикатором – щелчком (ключ динамометрический щелчковый)

Самой дорогой является цифровая шкала, а последний вариант – средним по цене.

Ключ динамометрический щелчковый широко представлен в нашем магазине, поэтому его стоит рассмотреть более детально. Мы предлагаем купить динамометрический ключ в СПб брендов:

люч динамометрический щелчковый также называется предельными. Он имеют малую погрешность, при этом подходит для большинства видов работ. Такие автомобильные динамометрические ключи пользуются популярностью как у профессионалов на СТО, так и у любителей. Так как они достаточно универсальны и удобны в работе с крепежом. Все ключи проходят калибровку и имеют сертификат качества. Размеры присоединительных квадратов для них бывают разнообразными. Также динамометрический ключ, который может работать в двухстороннем режиме, т.е с правой и левой резьбой, но цена его будет значительно выше.

Динамометрический ключ щелчковый: применение

Данный динамометрический ключ для авто имеет вращающуюся рукоятку, поверхность которой содержит вспомогательную шкалу с делениями 0 – 14. На неподвижной части устройства имеется основная шкала.

Каждый динамометрический ключ рассчитан на определенный диапазон момента затяжки, соответственно он может указывать на ограниченную часть усилий. Диапазон работы можно узнать по основной шкале. У динамометрического ключа цена напрямую зависит от этого показателя. Чем больше диапазон затяжки, тем выше цена динамометрического ключа.

Ключ профессиональный динамометрический

Принцип работы ключа профессионального динамометрического проще всего показать на примере. Для затягивания с усилием 100 Нм требуется ключ, в рабочий диапазон которого данное значение, например, ключ с моментом 40-210 Нм. Движимая рукоятка закручивается, и находящаяся на ней шкала вращается вдоль неподвижной. Следует остановить на значении около 98, после чего довернуть дополнительную шкалу еще на две отметки, получив в сумме 100 Нм.

Далее на него одевается соответствующая торцевая головка, после чего можно закручивать соединение. Когда будет достигнуто усилие в 100 Нм, ключ издаст щелчок, который можно почувствовать рукой. После этого следует остановить затяжку, иначе гайка будет затянута с большей силой.

У динамометрического ключа цена невысока, что позволяет оснастить ими в полной мере автомастерскую любого масштаба. Мы производим и реализуем динамометрические ключи в СПб и Москве со всеми требуемыми диапазонами моментов.

Типы гаечных ключей

Гаечный ключ всегда под рукой, он — отличный помощник как в работах по дому, так и в решении профессиональных задач. В этой статье мы расскажем о типах гаечных ключей.

Гаечные ключи – пожалуй, самые простые и популярные ручные инструменты. Гаечный ключ всегда под рукой, он — отличный помощник как в работах по дому, так и в решении профессиональных задач. В этой статье мы расскажем о типах гаечных ключей.

Рожковые ключи.

Классический гаечный ключ.
Рабочие части представляют собой открытый с двух сторон профиль. Зев сходный по размеру – 10 и 12 мм, 7 и 9. С помощью такого гаечного ключа можно легко открутить гайку, даже если в труднодоступном месте у нее скрыты некоторые грани. Но есть и минус – рожковый ключ часто соскальзывает и может повредить грань гайки.
Комбинированный ключ.
У таких ключей есть два рабочих профиля: накидной и рожковый. Размер профилей обычно одинаковый, ими удобно пользоваться по очереди. Для закручивания гайки используется рожковый профиль. После, при финальной затяжке, используется накидная часть ключа – благодаря ей создается нужное усилие.
Среди комбинированных ключей существует разновидность трещоточных ключей. Это тоже комбинированные ключи, но накидная часть у них снабжена специальным храповым механизмом — «трещоткой». Особенность такого ключа в том, что при откручивании детали рабочие профили ключа можно не менять, что очень удобно. Достаточно лишь поворачивать ключ на небольшой угол – на какой, зависит от количества зубцов у трещотки.

Накидные ключи

Накидной ключ имеет рабочий профиль в виде кольца – с 6, 12, или 24 внутренними гранями. Гайка легко откручивается при повороте ключа на небольшой угол – кольцо плотно обхватывает крепеж. Даже при большом усилии грани гайки не деформируются. Накидной ключ более эффективен, нежели рожковый – им удобно откручивать старые заржавевшие соединения.

Разводные ключи

Это вид рожковых ключей, имеющий подвижную губку на червячном винте. Благодаря такому устройству ключ настраивается под различные рабочие размеры. Но, из-за люфта губок, разводной ключ не развивает большой крутящий момент. Именно поэтому он применяется лишь тогда, когда крепеж не нужно сильно затягивать. В остальном он обладает теми же минусами, что и рожковый ключ – соскальзывает с гайки и может сорвать ее грани.

Трубные ключи

Трубные ключи так же называют газовыми. Они используются при работе с трубной арматурой и различными трубами. У губок такого ключа поверхность ребристая и широкая, ключ не соскальзывает с круглых поверхностей. Усилие затяжки обеспечивается удлинением рукоятки. Для каждого ключа подходит несколько диаметров, по этим диаметрам и различаются модели ключей – по максимальному диаметру труб, с которыми можно работать. Например, 2”, 2½», 3” и т.п.

Шестигранные ключи

Их так же называют имбусовыми ключами. Самые непохожие не все ранее перечисленные виды ключей. Несмотря на это, их тоже относят к гаечным. Шестигранник – это металлический стержень, изогнутый в виде буквы Г. Сечение у такого стержня имеет 6 граней – отсюда и происходит его название. Различаются такие ключи диаметром сечения: от 0,7 до 46 мм.
Шестигранник предназначен для откручивания специальных болтов, имеющих внутренний шестигранник. Такой крепеж используется при сборке различной мебели и техники. Преимущество шестигранника в том, что при затягивании крепежа можно приложить значительное усилие.

Выбрать и приобрести гаечный ключ можно в интернет-магазине «Молоток» прямо сейчас. Подобрать нужный товар и выбрать сопутствующие товары вам помогут наши консультанты.

Динамометрический ключ 5-25Н*м

Всем привет.

В сегодняшнем обзоре речь пойдет о динамометрическом ключе 5-25 Н*м, приобретенном мною на eBay.

Да, такой инструмент необходимо использовать не очень часто, но иногда без него не обойтись. В 95% случаев все затягивают резьбовые соединения «на глаз», ориентируясь на прилагаемое усилие и то, как при этот ведет себя гайка или болт. Да я и сам так делал постоянно и ничего плохого в этом не видел. Вот только сейчас у меня назревает небольшой комплекс мероприятий по «улучшению» двигателя и тут без точной информации о прилагаемых усилиях не обойтись. Так что было решено обзавестись подходящим инструментом, ведь проще отдать $25 за ключ, чем потом мучаться с сорванной в алюминиевом блоке резьбой.

Изучив техдокументацию, пришел к выводу, что ключа с максимальным усилием в 25 Н*м мне хватит. По бумагам больше усилия чем 22Н*м прилагать не придется. Сперва прошелся по местным рынкам — стоимость не сильно порадовала. А поскольку «не горит» решил поискать в Китае. В общем, закончилось все покупкой ключа на eBay. Заказывался он в другом магазине за $22, правда, сейчас этот инструмент там больше не продается. Так что ссылка вверху ведет на другого продавца и на другой комплект (в моем случае коробочки для хранения нет).

Посылка была отправлена с полноценным треком, так что всю информацию о ее движении по маршруту Китай-Беларусь можно посмотреть здесь.

Чтобы понять для чего нужны динамометрические ключи перечислю несколько возможных последствий затяжки соединений с неверным усилием:

— если болт/гайка затянуты с недостаточным усилием, то узлы могут быть соединены не плотно, также существует вероятность самопроизвольного раскручивание соединения в ходе эксплуатации;

— если болт/гайка затянуты с чрезмерным усилием, то возможен срыв резьбы, повреждение болта, разрушение пружинных шайб, прокладок и так далее.

Поставляется ключ (во всяком случае мой экземпляр) без какой-либо упаковки — в обычном полиэтиленовом пакетике. Сейчас думаю, что лучше бы я докинул немного денег и купил вариант с кейсом для хранения — на много удобнее.

В живую, ключ выглядит очень даже симпатично. Ко мне в руки попадали фирменный дорогие динамометрические ключи, так вот этот сделан не хуже. Металл обработан качественно, нигде никаких заусенец или чего-то подобного нет, все данные нанесены ровным, хорошо читаемым шрифтом. С выставлением заданных параметров проблем не возникает, но об этом чуть позже.

Ключ в длину около 27 сантиметров, так что длины рычага достаточно для безпроблемного приложения нужного усилия. Данный экземпляр относится к так называемым ключам щелчкового типа (еще они известны под термином «предельного») типа. Как и любая другая трещотка, ключ оснащен флажковым переключателем направления вращения. У переключателя четкий ход, при перемещении его нигде не заедает, самопроизвольно назад не отщелкивается. На фото ниже видно, что головка ключа — отдельный элемент, который крепится к «цевью» при помощи чего-то очень сильно напоминающего заклепку. Именно это соединение и отвечает за отображение прилагаемой нагрузки. При достижении заданного параметра, головка отклоняется и раздается хорошо слышный щелчок.

Посадочное место под головки тут 1/4 дюйма, то есть подходит оно для головок до 13 мм. Но можно обзавестись подходящим переходником и использовать головки больших размеров.

Пока что механизм трещотки не проскальзывает, надеюсь, так и останется в дальнейшем :).

Как и любой другой динамометрический ключ данного типа, этот экземпляр имеет две шкалы крутящего момента (грубую и точную), вращающуюся ручку с помощью которой задается усилие и гайку-стопор.

Итак, шкала в ньютонах на метр:

То же самое, но в килограммах на сантиметр:

Максимальное значение 25Н*м или же 2,5кгс*м.

Думаю, все более-менее знают как пользоваться таким инструментом, так что описание процесса будет кратким. Для начала откручиваем гайку-стопор, расположенную в самом низу ручки. Далее, вращая рифленую ручку, выставляем нужное нам значение (оно перемещается по шкале). Грубая шкала находится на рычаге ключа, а точная на вращающейся ручке — насечка от 0 до 10, вращение ее на полный оборот добавляет 10 единиц. При помощи ее можно добавить/отнять необходимое количество единиц от значения, указанного на рычаге. Но поскольку у нас тут маломощный ключ, то значения на рычаге идут с мелким шагом. Использование точной шкалы более актуально для «мощных» ключей, например, 42-210Н*м, поскольку там разница между значениями, выбитыми на рычаге значительная. После выставления нужного усилия, необходимо закрутить гайку-стопор.

Проверив ключ в работе, могу сказать, что его механизм работает. Головка щелкает при достижении определенного значения, которое меняется в соответствии с регулировками. К сожалению, поверку данный инструмент не проходил, да и нести его в лабораторию у меня желания нет. Так что для уточнения результатов был использован другой динамометрический ключ. Хочу сказать, что болт, закрученный одним ключом, отлично выкручивался вторым при установке на нем тех же значений. Был проведен тест как на закручивание, так и на откручивание. Данные были почти одинаковые, если судить на глаз. Так что можно говорить о том, что ключ работает. Не исключаю, что выставленное усилие будет не абсолютно точным, но отклонение в пару десятых Нм особой роли не сыграют. Во всяком случае, используя этот ключ, получаешь больше информации о затяжке, нежели при использовании обычного ключа или трещотки. Так что покупку можно считать удачной 🙂

На этом все. Спасибо за внимание и потраченное время.

Динамометрический ключ какой выбрать. Устройство, назначение и выбор динамометрического ключа для автомобиля

Лучший динамометрический ключ для автомобиля

В любом руководстве по эксплуатации автомобиля можно найти упоминание о необходимости затяжки резьбовых соединений с определённым крутящим моментом. Опытные мастера могут добиваться требуемой прочности «на глаз», используя только свой опыт, однако даже они могут ошибаться.

Последствия ошибок могут быть очень неприятными — от поломки шпильки крепления колеса до непоправимого разрушения блока цилиндров двигателя. Именно поэтому эксперты настоятельно рекомендуют приобретать динамометрические ключи каждому автомобилисту, который занимается самостоятельным ремонтом своего транспортного средства.

При этом нужно знать, какой динамометрический ключ для автомобиля лучше купить для использования в конкретных обстоятельствах.

Основные разновидности

Наиболее простым и распространённым вариантом такого инструмента являются стрелочные ключи, которые также называют торсионными по типу применяемого в них механизма. Они показывают значение крутящего момента при воздействии на него,например, при нажатии руками. Подобные динамометрические ключи не имеют никакого механизма безопасности при превышении разрешённого крутящего момента. Кроме того, говорить о большой точности не приходится — погрешность может достигать 15%.

Если вы часто выполняете сложные работы с необходимостью точного ограничения крутящего момента, лучше купить предельные динамометрические ключи. После достижения заданного крутящего момента они попросту перестают передавать его на обрабатываемое резьбовое соединение. Ранее были популярны ломающиеся динамометрические ключи, которые выходили из зацепления сразу после достижения максимального значения.

Однако их надёжность действительно оставляла желать лучше, поэтому на смену подобным механизмам пришли трещоточные ключи. Такие динамометрические инструменты используют известный каждому человеку храповой механизм, заставляющий бесцельно прокручивать головку ключа при превышении разрешённого крутящего момента.

Третьим вариантом являются электронные приспособления, которые получили очень широкое распространение на профессиональных сервисных станциях. Если у динамометрического ключа с храповым механизмом погрешность достигает примерно 5%, то в этом случае её удаётся удерживать в пределах 1%.

Конструкция инструмента может включать в себя защитную трещотку, но чаще встречаются ключи с жидкокристаллическим индикатором, задачей которого является только информирование пользователя. Существенным недостатком электронных динамометрических ключей является их высокая цена, которая делает такие инструмента почти недоступными для частных собственников.

Существуют и специальные головки, которые надеваются на гайковёрты либо воротки различных размеров — чаще всего в них применяется храповой механизм, останавливающий передачу крутящего момента свыше установленного предела.

Однако в профессиональных гайковёртах крутящий момент регулируется непосредственно на самом устройстве, поэтому динамометрические головки устанавливают только на простейшие бытовые устройства и ручные приспособления. В продаже можно найти и крупные силовые ключи с длинными рукоятками, которые идеально подходят для выполнения наиболее сложных работ.

Конкретные модели

Согласно ГОСТ, динамометрические ключи должны выдерживать усилие до 60 Нм, после чего допускается их проскальзывание, разрушение металла зёва или даже излом рукояти. Однако некоторые операции требуют приложения намного больших усилий, поэтому на рынке присутствуют и модели, способные переносить по-настоящему огромные усилия. Также обращать внимание нужно и на твёрдость металла, из которого изготавливается динамометрический инструмент. Минимальным значением является 30HRC, хотя специалисты рекомендуют подбирать ключи, у которых этот показатель достигает 50–55 HRC и больше.

Динамометрический ключ Force

Независимые испытания показывают, что лучший динамометрический ключ производится компанией Force. Его регулятор предельного типа позволяет устанавливать невероятное значение крутящего момента — вплоть до 350 Нм, причём даже в таком положении погрешность измерительного инструмента не превышает 3%.

Дополнительным преимуществом такой модели является наличие храпового механизма с возможностью самостоятельного выбора направления вращения. Проведённый тест позволил получить уверенность в том, что заявленная нагрузка соответствует действительной — даже при пятиминутном приложении столь большого усилия излома ключа и нарушения структуры металла не происходит. Ключ можно рекомендовать работникам профессиональных автосервисных предприятий, а также собственникам грузовиков.

Динамометрический ключ KABO

Второе заслуженное место занимает ключ известной многим мастерам СТО марки KABO. Этот динамометрический инструмент отличается очень удобной регулировкой — в нём имеется два кольца настройки, одно из которых позволяет устанавливать значение с точностью до 10 Нм, а другое — всего до 1 Нм. Ключ имеет феноменальную точность — даже при максимальном уровне крутящего момента, равном 210 Нм, погрешность не превышает 2%.

Для удобства работы в нём также предусмотрен флажковый переключатель, который даёт возможность выбирать направление вращения. В сравнении с рассмотренной выше моделью этот динамометрический ключ имеет два недостатка, представленных ограниченным крутящим моментом и умеренной твёрдостью (45 HRC), которая обуславливает средний срок службы приспособления.

Если вам потребовался компактный динамометрический ключ, нужно обратить внимание на модель OVERHAUL Oh5138, которая также выполнена в форм-факторе воротка с трещоткой. Предельное значение крутящего момента для этого устройства составляет 100 Нм, однако испытания показали, что даже полуторакратное превышение указанного значения не приводит к излому рукояти.

Моментальный излом происходит только при резком приложении усилия более чем в 300 Нм, чего добиться при самостоятельном ремонте автомобиля практически невозможно. Преимуществом такой модели является и удобная прорезиненая рукоять, которая позволяет обходиться без травм при затяжке наиболее прочных резьбовых соединений.

Если вы задумываетесь, какой динамометрический ключ выбрать, не расходуя много денег, обратите внимание на российскую продукцию — специалисты СТО неплохо отзываются об инструментах торговой марки «Мастак». Ключ с удлинённым воротком рассчитан на 210 Нм, причём он мог бы выдержать и большую нагрузку.

Динамометрический ключ Мастак

Однако инструмент подводит очень слабая рукоятка с твёрдостью, равной всего 32HRC — при большом усилии она может попросту отломаться, оставив вас без дорогостоящего ключа. Радует инструмент и погрешностью, которая не превышает 3% при достижении показателя в 30 Нм. Однако при меньших усилиях затяжки разница между фактическими показателями и требуемыми для ремонта может достигать 10%, что делает устройство доступным только для домашнего использования.

Точность и надёжность

При выборе динамометрического ключа для самостоятельного ремонта автомобиля вам нужно отдать предпочтение устройству с идеально сбалансированными характеристиками. Вовсе не обязательно приобретать инструменты с предельными показателями крутящего момента, достигающими 250–300 Нм, поскольку для выполнения большинства работ будет вполне достаточно 200 Нм.

Также вам не понадобятся приспособления, изготовленные из сверхпрочных сталей, имеющих твёрдость 50 HRC — хватит 35–40 HRC. Следование этим простым рекомендациям поможет получить качественный инструмент без лишних денежных затрат. Однако если вы собираетесь заниматься профессиональным ремонтом машин или приобретаете ключи для грузовика, стоит выбирать только лучшие модели из лучших.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

rating-avto.ru

Динамометрический ключ для автомобиля — какой лучше?

Несмотря на то, что ремонт и техобслуживание современных легковых автомобилей рассчитано в основном на сервисные центры и специализированные автомастерские, где имеется все необходимое оборудование, многие автовладельцы, имеющие определенные слесарные навыки, предпочитают выполнять ремонтно-технические работы своими руками. При этом даже ремонт шатунно-поршневой группы, с заменой вкладышей, поршней и гильз цилиндра — для них не проблема. Многие из этих операций требуют применения специализированного инструмента, в частности динамометрического ключа, позволяющего обеспечить затяжку резьбовых соединений с нужным моментом.

Сегодня выпускается различный по конструкции, характеристикам и комплектации инструмент, поэтому сразу ответить на вопрос, какой динамометрический ключ для автомобиля лучше, довольно затруднительно. Решение зависит от марки автомобиля, номенклатуры предполагаемых работ, навыков и предпочтений самого автовладельца. Для того чтобы определить какой динамометрический ключ выбрать, рассмотрим имеющиеся в свободной продаже варианты.

Разновидности динамометрических ключей

Стрелочные динамометрические ключи достаточно просты по своей конструкции и относятся к категории дешевого инструмента. Однако они имеют низкую точность показаний усилия затяжки, а их надежность желает оставлять лучшего. Показатели индикатора могут отличаться на ±10% от реального усилия затяжки, а максимальный крутящий момент, с которым этим инструментом можно затянуть резьбовое соединение у автомобильных ключей не превышает 280 ньютон-метров. Кроме того, визуализация показаний по стрелочной шкале сама по себе допускает определенную погрешность. Большинство профессиональных автослесарей пренебрежительно относятся к стрелочным ключам, считая их применение в авторемонте чем-то сродни кувалде, которой чинят микроскоп.

Щелчковый динамометрический ключ на профессиональном сленге автослесарей называется «трещоткой». Принцип обеспечения требуемого усилия затяжки достаточно прост. Конструкция ключа включает муфту предельного момента, которая срабатывает, при превышении заданного параметра. Сегодня выпускается широкая ассортиментная гамма этого инструмента, и в зависимости от выполняемой операции автовладелец может подобрать себе ключ с моментом срабатывания 40—360 ньютон-метров. Погрешность бытовых (любительских) ключей не превышает 5%, а профессиональный инструмент имеет точность, не превышающую 3% отклонения. Однако стоимость последней категории «трещоток» несколько выше. Кроме того, щелчковые динамометрические ключи следует отнести к специализированному инструменту, или к ключам предельной затяжки, предназначенному для выполнения определенных операций.

Электронные ключи имеют цифровую шкалу и расширенный функционал. Образцы со звуковой сигнализацией оповещают о достижении момента затяжки нужного значения. Цифровая шкала позволяет контролировать параметры крутящего момента в пределах 20—250 ньютон-метров, обеспечивая погрешность измерения, не превышающую 1%. Стоимость этой категории инструмента достаточно высока и пока электронные динамометрические ключи в основном применяются в специализированных станциях техобслуживания и сервисных центрах.

Наиболее популярные модели

Любой автомобилист, приобретая инструмент для ремонта и эксплуатации своего автомобиля стремится выбрать оптимальный динамометрический ключ. Однако ответить на вопрос, какой динамометрический ключ лучше для автомобиля, без рассмотрения имеющихся на рынке предложений невозможно.

Динамометрические ключи Force выпускаются компанией «Shyang Yun Hardware Co., Ltd». (Тайвань). Ключи относятся к «трещоткам», есть модели для затяжки резьбовых соединений моментом в 350 ньютон-метров. Достоинства Force:

• высокая точность срабатывания, погрешность которой не превышает 3%;
• наличие переключающегося храпового механизма, позволяющего проводить затяжку «правой» и «левой» резьбы;
• удобную эргономичную рукоятку, рассчитанную на обеспечения нужного момента затяжки.

Ключи KABO (производитель «KABO Tool Company», Тайвань) относятся к категории электронного инструмента с регулируемым усилием затяжки. Ключи являются идеальным решением не только для автолюбителей, но и могут использоваться для оснащения небольшой авторемонтной мастерской. Плюсами «KABO» считаются:

• возможность предварительной регулировки усилия затяжки;
• жидкокристаллический, высококонтрастный дисплей;
• цветовая индикация (в некоторых моделях звуковая) достижения и превышения установленного усилия затяжки;
• широкий диапазон установки предельного момента от 30 до 340 ньютон-метров.

Динамометрический ключ Мастак относится к категории «трещоток». Однако благодаря возможности совместного использования с цифровым адаптером «KingTony 34*07A» он легко превращается в инструмент с регулируемым моментом затяжки. Особенностями ключей «Мастак» можно считать:

• достаточно адекватная цена;
• рабочий диапазон усилий 42—210 ньютон-метров;
• погрешность контроля момента затяжки (зависит от его величины) находится в пределах 3%—10%;
• наличие длинной (470 миллиметров) эргономичной рукоятки.

Выводы

Конечно каждый автовладелец сам должен определить, какой динамометрический ключ выбрать и нужен ли он вообще для конкретных условий использования транспортного средства. Кроме того, профессиональное использование ключей требует наличия множества дополнительных аксессуаров: головок, переходников, карданных муфт, адаптеров. Удовольствие иметь полнокомплектный набор динамометрического инструмента обойдется автовладельцу в приличную сумму. Однако для малого бизнеса по ремонту транспортных средств без него обойтись невозможно.



365cars.ru

Как правильно выбрать динамометрический ключ

Каждый, кто хотя бы раз сталкивался с самостоятельным ремонтом автомобиля, пользовался гаечным ключом. Но не многие знают о такой его разновидности, как динамометрический ключ. Отличие заключается во встроенном динамометре, который позволяет точно определить качество затяжки резьбы. Причём использовать его можно не только при ремонте авто — динамометр поможет избежать срыва резьбы или её неполного соединения, деформации болтов и гравёров, что немаловажно в строительстве, производстве оборудования и на промышленных предприятиях. Чтобы правильно выбрать такой прибор, стоит для начала изучить особенности его конструкции и разновидности.

Динамометрический ключ является разновидностью гаечного ключа

Использование ключа с динамометром

Мало кому известно о том, что при работе с любым изделием необходимо внимательно придерживаться рекомендаций производителей, которые касаются предела прочности материалов. Имеется ввиду ограничения натяжения резьбы. Для этого и разработан динамометрический ключ.

Устройство ключа и его классификации

Современные производители предлагают на выбор немало видов подобных устройств, которые, в зависимости от сферы их применения, могут иметь разный функционал. Стандартный комплект состоит из регулировочной рукоятки, корпуса и пружины, насадки (в виде трещотки), измерительной шкалы, штифт-фиксатора и фиксатора, который будет регулировать усилие натяжения. Прибор предлагается покупателям в сборе.

Устройство ключа

Чтобы понять, какой прибор подойдёт именно вам, необходимо ознакомиться с их классификациями.

По внешнему виду можно разделить на такие группы:

• Ключ-отвёртка — используется для работы с небольшими механизмами и конструкциями. В большинстве случаев его используют для ремонта электрической техники;
• Ключ для ручного использования — наиболее распространённый вид приспособления. Применяется как для самостоятельной работы, так и на промышленных предприятиях;
• Производственный ключ — используется на предприятиях для ремонта габаритного оборудования и конвейеров.

Как правильно подобрать ключ

Ключ Licota

Теперь перейдём к тем параметрам, на которые следует обратить внимание в первую очередь. По методу индикации и настройки специалисты выделяют пять основных групп приспособлений:

• Устройства, в которых невозможно изменить силу натяжки. При производстве они настраиваются на одно усилие, поэтому их используют для определённых целей и мастер не может изменить этот параметр;
• Устройства, в которых предусмотрено изменение показателя силы затяжки. Они наиболее популярны среди покупателей, поскольку позволяют регулировать силу затяжки, а также установить фиксатор натяжения. В большинстве случаев они комплектуются трещоткой, и комплектом рожковых насадок;
• Приспособления, в которых определение усилия проводится с помощью стрелочной индикации. Их удобно использовать в тех случаях, когда необходимо определить силу затяжки в разных узлах. Единственный недостаток такой разновидности — неудобство использования. Устройства с индикацией стрелкой не позволяют точно измерять силу натяжения в местах, достать до которых не так легко;

Цифровой

• Отдельной группой следует выделить ключи с цифровой индикацией силы натяжения. Это оборудование позволяет идеально точно определить силу натяжения. Причём индикация может проводиться как в десятых, так и в сотых долях Нм. Такие приспособления используются на профессиональных СТО, а также при сборке и монтаже электронного оборудования;
• Устройства, в которых предусмотрена функция выставления определённого крутящего момента. Причём индикатор может быть как цифровой, так и стрелочный. Основное преимущество перед остальными видами — возможность исключить приложение чрезмерного усилия при затяжке, что немаловажно как при работе с электроникой, так и при ремонте авто.

Советы специалистов

Специалисты рекомендуют при выборе обращать внимание на комплектацию приспособления. Иногда продаются устройства в комплекте с насадками. Самая популярная из них — трещотка, которая комбинируется практически со всеми видами затяжных головок. Что касается насадок, то существуют накидные, рожковые, гаечные, разрезные и так далее.

Упростить работу с оборудованием позволит мультипликатор — приспособление, которое позволяет увеличить усилие при затяжке узлов.

Динамометрические ключи имеют различный рабочий диапазон. Для ремонта автомобилей

лучшим выбором станет ключ с рабочим диапазоном от 20 до 120 Нм.

Как видите, выбрать динамометрический ключ для автомобиля совсем несложно. Достаточно внимательно изучить их виды и параметры. Если вы уже сталкивались с подобным выбором, поделитесь своими комментариями под этой статьёй.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

rating-avto.ru

Динамометрический ключ для автомобиля — их виды и выбор

Одним из незаменимых инструментов в наборе автомеханика является динамометрический ключ для автомобиля, представляющий собой гаечную головку с рычагом и встроенным динамометром. Он предназначен для затягивания гаек и болтов на резьбовых соединениях, требующих дозированного усилия затяжки. Ключ может применяться не только в ремонте и обслуживании автомобилей, но и в сборке автоматов, роботизированной техники, промышленном оборудовании.

Автомобилисту этот ключ необходим в ремонте ходовой части, например, при затяжке гайки крепления ступицы колеса к полуоси. Неправильная затяжка (недозатяжка или перетяжка) гайки может привести к срезу стопорной шпильки и отрыву колеса от полуоси или поломке трансмиссии и блока цилиндров. Поэтому, тем, кто занимается самостоятельным ремонтом и обслуживанием своего авто, такой инструмент обязательно должен находиться в технической аптечке или хотя бы в гараже.

Содержание статьи

 Конструкция динамометрического ключа для автомобиля

Устройство динамометрического ключа

Производители инструментов выпускают различные виды гаечных ключей с динамометром, которые при всём при этом состоят из следующих общих для них деталей:

• затяжной ручки-корпуса с головкой для крепления насадки;
• съёмная насадка в виде трещотки или динамометрического прибора;
• одно, двух или трёх позиционного фиксатора насадки;
• торсионного или пружинного механизма с измерительной шкалой для индикации или установки прилагаемого усилия;
• регулировочной ручки с фиксатором для установки заданного усилия в ключах предельного типа.

Динамометрические ключи различаются по размерам рычага, создающего максимально прилагаемое усилие, и размеру квадрата для сменной головки. Так, по пределам установки затяжного усилия производятся ключи с пределами, начиная от 5 до 25Нм и заканчивая от 140 до 2000Нм. По конструкции и принципу работы на российском рынке инструментов встречаются следующие виды динамометрических ключей.

Видео: Динамометрический Ключ. Как Он Работает?

Виды динамометрических ключей

1. Ключ торсионного типа с неподвижным стрелочным указателем

Ключ стрелочного типа

Он имеет стрелочный указатель, неподвижно связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется относительно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней можно оценить величину крутящего момента. Такой ключ можно использовать для закручивания гаек, как с левой, так и с правой резьбой, что является его основным достоинством, включая дешевизну и простоту устройства. Недостатками ключа являются:

• высокая погрешность измерения прилагаемого усилия, достигающая значения ±15%;
• отсутствие механизма ограничения передаваемого на гайку крутящего момента, что часто приводит к фактическому его превышению при монтаже.

Ключ со встроенным индикатором манометрического типа.

Его устройство аналогично ключу, указанному выше, только угол отклонения между неподвижной и торсионной частью ручки измеряется с помощью встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент обладает более высокой точностью измерения крутящего момента, нежели его предшественник.

2. Щелчковый динамометрический ключ

Щелчковый динамометрический ключ

Этот наиболее популярный у автомобилистов ключ является инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, который при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки. Достоинством таких ключей является удобство пользования, позволяющее не контролировать прилагаемое усилие по прибору, а просто крутить ручку до первого щелчка. При этом крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя. Недостатком инструмента является его использование только на затяжку и необходимость бережного обращения.

3. Ключ с электронным индикатором

Ключ с цифровым индикатором

Наиболее продвинутым и точным инструментом с погрешностью измерения до 1% является динамометрический ключ с цифровым электронным индикатором. Он имеет небольшой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, а также регулируемый ограничитель усилия наподобие трещотки. Отличие от предыдущего инструмента состоит в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы. Недостатком ключа является высокая стоимость.

Видео: Динамометрические ключи. Как пользоваться и хранить.

Зачем нужен этот ключ?!

Варианты измерительных ключей с трещотками

Динамометрический ключ в комплектке с набором насадок

Трещотки в динамометрических ключах для автомобилей могут быть съёмными и несъёмными. Съёмные головки позволяют использовать одну ручку для разных размеров гаек, делают инструмент более универсальным. Кроме того, существуют съёмные трещотки, работающие в двух направлениях, как по левой, так и по правой резьбе. Направление вращения устанавливается с помощью специального трёхпозиционного фиксатора-переключателя. Такой вариант является более дорогим по сравнению с ключами с несъёмной головкой.

Ключи с несъёмной трещоткой обычно продаются комплектом, состоящим из трёх инструментов, рассчитанных на разный диапазон размеров гаек. Однако можно подобрать себе и отдельный ключ с подходящим диапазоном усилий. Для расширения его диапазона применения можно воспользоваться мультипликаторами, которые представляют собой обычный редуктор, повышающий или понижающий передаваемое на головку усилие затяжки.

Лучшие ключи на рынке

Современный рынок автомобильных инструментов предлагает автомобилистам большой выбор разнообразных моделей динамометрических ключей от различных производителей. Ниже приведены лучшие марки заморских производителей инструмента, чья продукция пользуется в России заслуженной популярностью и спросом:

1. Ключи от немецкой компании Hazet признаны во всём мире самыми лучшими представителями динамометрических инструментов. Они могут использоваться как в автосервисе, так и в промышленном производстве. Высокая точность измерения, качества исполнения обеспечивают долгий срок их эксплуатации. Ключ под серийным номером 6000 был отмечен в 2005 году специальной премией, как лучший инструмент года по конструктивному и инновационному исполнению. Большой популярностью пользуются ключи данной марки щелчковые и электронные с расширенным диапазоном крутящего момента. Для строительных машин и грузовиков подойдут мощные инструменты на 3/4 — 1 дюйм с комплектующими мультипликаторами. Для проверки динамометрической части инструментов фирма Hazet выпускает специализированные электроизмерительные приборы.
2. Инструменты марки Kabo Tool Company отвечают международному стандарту ISO 9001, благодаря использованию качественных хромсодержащих сталей. Они пользуются мировым спросом и популярностью. Динамометрические ключи этой фирмы отличаются большой точностью затяжки, длительным сроком эксплуатации и высокой степенью функциональности.
3. Доступную цену для отечественных автомобилистов имеют качественные и надёжные измерительные ключи другой германской компании Vigor. Они заслужили уважение специалистов точными показателями работы. В них производится автоматический сброс усилия при достижении установленного значения. Ручка установки позволяет быстро выбрать нужное значение крутящего момента. Прецизионная шкала обеспечивает высокую точность установки. Инструмент комплектуется сертификатом качества.

avtomotoprof.ru

зачем нужен и как выбрать

Добрый день, читатели моего блога! Вас приветствует Андрей Кульпанов — его автор и модератор. Совсем недавно мы говорили о том, так ли необходима ежегодная балансировка колес и как изготовить пеногенератор для мойки своими руками. А если Вы не первый день за рулем, значит, понимаете, какую важность играет функциональный и качественный инструментарий, который удобно лежит в багажном отделении, дожидаясь своего случая. Одним из наиболее значимых является динамометрический ключ для автомобиля.

   О возможностях инструмента

Рассмотрим, что это за разновидность специального инструмента. Купить подобный ключ необходимо для того, чтобы решить проблему затягивания резьбовых соединений, которые требуют усилия. Нужно учитывать установленный момент затяжки — а этот показатель устанавливают производители узлов.

Автолюбителю динамометрический ключ будет полезен тем, что избавит от сорванных шпилек и гаек, стертой резьбы и других неприятностей. Особенно страдают обладатели «иномарок» с их цветными металлами, сплавами, высокими требованиями к точности затяжки соединений. С таким помощником Вы сможете гарантировать точность фиксации соединений, что будет нелишним не только для автомобильных колес.

   Различные типы конструкций и их практические нюансы

Хороший ключ динамометрического принципа действия может быть одного из нескольких типов. Рассмотрим их основные особенности:

1. Ключ, оснащенный стрелочным индикатором —  подобный тому, какой мы можем встретить на манометре автокомпрессора. Для подсоединения насадок предназначен квадрат в верхней части изделия. Если Вы ищете, какой лучше из представленных типов ключей — обратите внимание, что он не может похвастаться очень высокой точностью соединений. Стрелка подскажет, в какой момент времени затяжка достигнет своего предельного значения. Зато цена этого изделия доступна широким кругам автолюбителей.
2. Цифровые ключи — это крайне удобная новинка, зато и стоят они на порядок дороже. Они обладают встроенной памятью, запоминают в каком легковом автомобиле использовались, выделяются широким функционалом настройки. К жесткому стержню присоединяется рабочий квадрат, а датчик для передачи сведений расположен внутри стержня.
3. Конструкция «с трещоткой» относится к числу наиболее распространенных и, одновременно, доступных по ценовой политике. Крутящий момент выставляется заранее, а как только он достигается, срабатывает трещотка. В этот момент мы услышим характерные щелчки, а сам крутящий момент перестает передаваться. Рукоятка оснащается регулировочным механизмом, а он, в свою очередь, шкалой. При покупке стоит обращать внимание не только на размер погрешности, но и на «шаг» момента усилия. При работе с такой конструкцией важно не перетянуть резьбу, а также следить за корректной регулировкой. Желательно покупать те ключи, у которых головка съемная.
4. Следующее устройство носит название «адаптер». Несмотря на то, что привод по прежнему механический, в изделие вмонтировано электронное управляющее устройство. Оно снабжается дополнительными переходниками и насадками на разные жизненные случаи. Нужен ли Вам такой ключ — каждый решает для себя в одиночку. Однако в нем тоже есть цифровой экранчик с кнопочками, позволяющими произвести настройки. Конструкция является универсальной и порадует тех водителей, которые любят подолгу копаться в недрах своего железного коня.

   Итоги от автора блога

Одним словом, главным преимуществом такого ключа является тот факт, что именно он позволяет сделать затяжку резьбы с точно указанным усилием. Значение усилия рекомендует производитель того или иного узла, например, деталей ходовой части. Сила затягивания измеряется в Ньютонах — все остальное сделает за Вас динамометрический ключ, который дает надежду надежной фиксации и безопасной езды.

Друзья, в заключение сегодняшнего выпуска хочу дать Вам еще один совет. Если есть намерение приобрести действительно качественный инструмент, требуйте у реализатора не только гарантийный талончик, но и свидетельство о прохождении ключом поверки согласно стандартов производителя. Присылайте свои вопросы, комментарии, подписывайтесь на регулярное получение новых материалов. До связи!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы

Автор:Андрей

avto-kul.ru

Как пользоваться динамометрическим ключом для автомобиля и какой ключ лучше?

Сегодня динамометрический ключ является весьма распространенным инструментом, который можно встретить как в автомастерских и СТО, так и в частных гаражах. Однако, несмотря на то, что этот предмет применяется уже много лет, многие автолюбители даже не догадываются о том как пользоваться динамометрическим ключом.

Что такое динамометрический ключ?

Динамометрический ключ используется для закручивания резьбовых соединений с определенным моментом затяжки (силы, усилием). Единицей измерения усилия является ньютон на квадратный метр.

Подобный инструмент необходим из-за того, что в данных по техническому обслуживанию автомобилей и других сложных устройств всегда предоставляются данные о том, с каким усилием необходимо затягивать те или иные соединения. В том случае если используемая сила больше или меньше рекомендуемых значений, это может вызвать серьезную поломку из-за сорванной резьбы или недостаточно затянутых гаек и винтов.

Соответственно крайне важно иметь возможность изначально выставить необходимую силу затяжки, именно для этого и был создан динамометрический ключ.

Обычный динамометрический ключ состоит из следующих частей:

1. Рукоятки, которая изготавливается из пластика или резины;
2. Металлический корпус;
3. Квадрат для торцевых головок;
4. Шкала на которой показывается усилие затяжки.

Шкала может выглядеть по-разному, в зависимости от типа ключа. Сегодня существуют следующие виды динамометрических ключей для автомобиля.

КОНСТРУКЦИЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА ДЛЯ АВТОМОБИЛЯ

• Стрелочные динамометрические ключи оснащаются шкалой со стрелкой. Они сравнительно недороги, но при этом обладают погрешностью в измерениях в районе 6-8%. Они подходят только для работ, которые не требуют высокой точности при затяжке соединений;
• Щелчковые динамометрические ключи, также известные как «предельные». В этом случае необходимо накрутить в основание ключа движимую рукоятку до того момента, когда она не дойдет до нужной отметки усилия. Они имеют меньшую погрешность в районе 4% и активно используются в СТО;
• Электронные обладают наибольшей точностью и являются лучшим вариантом динамометрического ключа для авто. Их погрешность составляет около одного процента, и имеют такие функции как выгрузка данных в Excel, программирования последовательности действий и пр.

Отдельно стоит сказать о щелчковых ключах. У некоторых из них не одна шкала, а две – вертикальная и горизонтальная. При этом на числа на горизонтальной шкале обозначают, сколько Ньютонов добавится к усилию, отмеченному на вертикальной шкале. То есть, если на вертикальной шкале будет выбрано число «112», а на горизонтальной «4», то мы получим усилие в 116 Ньютонов на метр (112+4).

Также очень важно помнить о том, что у стрелочных динамометрических ключей нет ограничения по силе затяжки. Они могут только показывать ваше усилие. Соответственно если в какой-то момент вы превысите разрешенный крутящий момент, то это может серьезно повредить деталь.

КЛЮЧ ТОРСИОННОГО ТИПА С НЕПОДВИЖНЫМ СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ

Как выбрать динамометрический ключ?

Выбор динамометрического ключа для автомобиля во многом зависит от того, какие именно цели вы преследуете. Разбег стоимости у динамометрических ключей не самый большой, и, тем не менее, встречаются как бюджетные, так и дорогие модели.

Разумеется, самым дорогим вариантом являются электронные динамометрические ключи. Однако перед покупкой такого инструмента имеет смысл задуматься о том, нужна ли вам такая высокая точность?

Говоря вкратце, выбор динамометрического ключа для автомобиля, во многом зависит от того, что именно Вы планируете делать с его помощью. Если делать в гараже только работы, не требующие высокой квалификации и точности всех действий, то вполне хватит недорогой стрелочной модели.

Для более точных работ подойдут предельные динамометрические ключи, которые обладают приемлемой стоимостью, и возможностью выставить нужное усилие с допустимой погрешностью.

Модели с электронной системой имеет смысл приобретать, только если планируется проведение работ, требующих особой точности. Как правило, такие инструменты используются только в специализированных мастерских.

ЩЕЛЧКОВЫЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ

Очень важно, чтобы ключ был изготовлен из качественных, прочных материалов. Особенно это важно для стрелочного динамометрического ключа, поскольку у него нет ограничения по усилию, соответственно, если оно будет превышено, то инструмент может сломаться.

Также стоит обратить внимание на размер квадрата торцевой головки, поскольку именно от него зависит то, какие гайки и болты вы сможете затягивать при помощи ключа.

Выбор диапазона рабочего усилия

Достаточно важным моментом является выбор усилия в определенном рабочем диапазоне. Среди существующих моделей имеется несколько самых распространенных диапазонов усилия, в зависимости от размера квадрата для торцевых головок.

• От 0,5 до 2,5 килограмм, при квадрате 1/4;
• От 1,9 до 11 килограмм, при квадрате 3/8;
• От 4,2 до 21 килограмма, при квадрате 1/2;
• От 7 до 35 килограмм, при квадрате 1/2;
• От 8 до 40 килограмм, при квадрате 3/4;
• От 10 до 70 килограмм, при квадрате 3/4;
• От 14 до 98 килограмм, при квадрате 1.

При выборе динамометрического ключа для вашего автомобиля лучше будет, если все необходимые для вас нагрузки, находились в пределах рабочего диапазона. И естественно очень важно, чтобы размер квадрата подходил для ваших задач.

КЛЮЧ С ЭЛЕКТРОННЫМ ИНДИКАТОРОМ

Как правильно пользоваться динамометрическим ключом?

Как уже было сказано, динамометрические ключи используются для затяжки резьбовых соединений с определенным усилием. В основном все они предназначены для затягивания по часовой стрелке, хотя встречаются и модели, предназначенные для затягивания против часовой стрелки. Также имеются ключи, у которых можно переключать присоединительный квадрат на разные стороны для того, чтобы ими можно было пользоваться в обе стороны.

Важно помнить о том, что динамометрический ключ не рекомендуется использовать в качестве обычного воротка, поскольку это серьезно увеличит износ предмета. Кроме того, достаточно важно откручивать ручку в нулевое положение после работы. Ведь если оставить её в сжатом положении – это приведет к ухудшению точности выставления усилия затяжки.

Читайте также:

Использование щелчковых динамометрических ключей

Как уже было сказано, предельные динамометрические ключи обладают лучшим сочетанием стоимости и точности устанавливаемого усилия. Именно поэтому, они пользуются наибольшей популярностью.

Естественно для того, чтобы использовать этот инструмент по назначению, необходимо уметь правильно выставлять оптимальное усилие. Для этого нужно выполнить следующие действия:

1. Отпустить стопорную гайку;
2. Установить необходимую нагрузку на шкале при помощи вращающейся рукоятки;
3. Зафиксировать положение при помощи стопорной гайки.

После того, как вы совершите все эти действия, динамометрический ключ будет готов к работе. При достижении выставленной нагрузки будет раздаваться характерный щелчок.

Использование электронных динамометрических ключей

Динамометрический ключ в комплектке с набором насадок

Как уже было сказано, главным преимуществом электронных ключей является возможность максимально точно настроить усилие, с точностью до десятой, а порой и сотой доли Ньютона. Это можно сделать, как и при помощи кнопок на контрольной панели с жидкокристаллическим дисплеем, так и подключив инструмент к компьютеру при помощи специального кабеля. Достаточно полезной функцией является возможность сохранять настройки в пресеты, и просто переключать их. Это позволяет серьезно сэкономить время настройки.

Кроме того, у электронных ключей существуют функции сохранения и распечатки данных затяжки, а также другой информации необходимой для работы.

Использование стрелочных динамометрических ключей

Поскольку стрелочные ключи не имеют ограничителя усилия, то при их использовании необходимо соблюдать крайнюю осторожность. Ведь если приложенные вами силы будет слишком велики, то можно не только сорвать резьбу, но и повредить инструмент.

Во время затягивания при помощи стрелочного ключа, стрелка остается неподвижной, но при этом смещается сама шкала, демонстрируя приложенное усилие.

Профилактика динамометрических ключей

Как и любой механический инструмент, от которого требуется высокая точность, динамометрический ключ должен время от времени проходить профилактический осмотр и калибровку. В идеале, точность динамометрических ключей должна проверяться через каждые десять тысяч применений, либо один раз в год.

jeepclubspb.ru

Устройство, назначение и выбор динамометрического ключа для автомобиля

У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

• стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

• предельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%). Является самым распространенным в использовании как профессионалами, так и любителями.

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Рассмотрим порядок работы со щелчковым динамометрическим ключом:

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

• с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами. Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шкалу прибора.

Иногда необходимо затянуть болтовое соединение с усилием, большим, чем максимальное значение вашего ключа. Тогда производители предлагают воспользоваться приспособлением для динамометрического ключа – мультипликатором. Принцип его действия основан на работе редуктора — усилителя (система шестерёнок). Он крепится к динамометрическому ключу и увеличивает усилие на болт в несколько раз (согласно инструкции).

Как правильно пользоваться ключом и как его проверить

Для того чтобы динамометрический ключ служил вам долго, необходимо следовать таким рекомендациям:

1. Прочитайте внимательно инструкцию по эксплуатации и учитывайте рекомендации производителя. Не используйте силу при подготовке ключа к работе. Если что-то не крутится, то, возможно, вы забыли ослабить стопорную гайку. Проверьте все основательно.

2. Понимайте, что это измерительный прибор, поэтому его нужно использовать для затяжки болтовых соединений с определенной силой, а не просто для затяжки болтов или для их откручивания. Во всех остальных случаях нужно использовать обыкновенный ключ.

3. Не продолжайте затяжку болтов после щелчка. Если продолжать зажимать после щелчка, то ключ будет закручивать дальше, а трещотка будет постоянно щелкать. Это приведет к растягиванию пружины и уменьшению точности работы прибора.

4. Если вы долго не работали с ключом, используйте его сначала на небольших моментах силы. Это поможет заводской смазке равномерно распределиться по всему объёму ключа.

5. Храните ключ в чемоданчике. При хранении ключ должен находиться в нулевом положении, то есть с минимальным значением момента силы.

6. Используйте ключ в допустимом диапазоне значений моментов силы. Не раскручивайте его ниже или выше шкалы нанесенной на основании ключа.

7. Держите ключ в чистоте. Не используйте для очистки химические средства, которые могут воздействовать на заводскую смазку и на механизмы ключа. Не бросайте его, не разбирайте, не стучите по нему, следите, чтобы вода не попала вовнутрь.

Точность работы динамометрических ключей, использованных на СТО, проверяется один раз в год или через 10000 измерений. Предприятий и сервисов, которые могут проводить проверку ключей, не так много. И стоит такая проверка немало. Поэтому бережно относитесь к своему динамометрическому ключу, и будете довольны его работой.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?Да Нет

auto.today

Какой самый распространенный тип динамометрических ключей? — MVOrganizing

Какой самый распространенный тип динамометрических ключей?

Динамометрические ключи для балки

В чем разница между динамометрическим ключом на 1 2 и 3/8?

Привод 1/2 имеет больший масштаб: от 25 футов / фунтов до 250 футов / фунтов. Привод 3/8 имеет больший масштаб: от 10 футов / фунтов до 100 футов / фунтов. В большинстве случаев, когда я использую динамометрический ключ, требуется диапазон крутящего момента 3/8.

Какие три основных типа динамометрических ключей используются сегодня?

Продолжайте читать, чтобы узнать больше о каждом типе!

• ❶ Динамометрические ключи с гибкой штангой.
• ❷ Динамометрические ключи с индикатором часового типа.
• ❸ Динамометрические ключи со звуковой индикацией.
• Наконечники динамометрического ключа:

Как еще называют динамометрический ключ?

Инструмент для мастерской, используемый для точного приложения определенного крутящего момента к крепежной детали, такой как гайка или болт; в основном гаечный ключ с индикатором крутящего момента. Альтернативный термин для торсионного ключа, L-образный инструмент для взлома.

Почему используется динамометрический ключ?

Динамометрический ключ — это инструмент, используемый для управления и приложения определенного крутящего момента к крепежному элементу, например, болту или гайке.Это фундаментальный элемент в общей механике, операциях по замене шин и промышленном техническом обслуживании и ремонте, обеспечивающий безопасность клиентов.

Какой динамометрический ключ мне купить?

Если вы купите хороший, вам никогда не понадобится покупать другой. Динамометрический ключ на 1/2 дюйма с рабочим диапазоном от 30 до 160 фунт-футов. это инструмент правильного размера для гаек и других тяжелых крепежных деталей. Динамометрические ключи предназначены не только для профессионалов, дни, когда нужно было затягивать гайку или болт наощупь или догадываться, закончились.

Какой хороший динамометрический ключ купить?

Лучшие динамометрические ключи

• Neiko Pro 03709B Динамометрический ключ.
• Промышленный бренд CDI 2503MFRPH Динамометрический гаечный ключ с защелкой.
• Capri Tools 31000 Динамометрический ключ.
• Tekton 24335 Динамометрический ключ.
• Динамометрический ключ ACDelco ARM601-4.
• Precision Instruments PREC3FR250F Динамометрический ключ на ½ дюйма.
• Park Tool TW 5.2 Динамометрический ключ с трещоткой и щелчком.

Как работает динамометрический ключ?

Динамометрический ключ со щелчком издает слышимый звук при достижении правильного значения крутящего момента.Этот тип оснащен подпружиненным рычагом, который регулируется поворотом ручки в нужное положение. Когда достигается требуемый уровень крутящего момента, рычаг ломается, что создает звук щелчка.

Чего нельзя делать с динамометрическим ключом?

Не роняйте динамометрический ключ и не перегружайте ключ удлинителем трубы. Неправильное хранение гаечного ключа — Хранение динамометрического ключа в условиях, которые могут привести к коррозии инструмента. Например, в местах с высокой влажностью.

Сколько раз нужно щелкать динамометрическим ключом?

Поверните динамометрический ключ до двух щелчков.Это означает, что был достигнут правильный крутящий момент.

На какой срок можно оставлять набор динамометрических ключей?

Динамометрический ключ, который используется регулярно, не требует перемотки. Если вы планируете хранить динамометрический ключ более нескольких недель, всегда заводите его до самого низкого значения шкалы (никогда до нуля). Хранение полностью нагруженного динамометрического ключа может привести к сгибанию пружины, что со временем ослабит ее.

Будет ли динамометрический ключ работать в обратном направлении?

Я всегда понимал, что динамометрический ключ независимо от марки будет работать как в прямом, так и в обратном направлении… и именно здесь все, придерживающиеся одного и того же понимания, не могли ошибаться больше.Если не указано иное, динамометрический ключ работает только в ОДНОМ направлении, и это точно.

Можно ли использовать переходник с динамометрическим ключом?

Адаптер для динамометрического ключа поможет вам работать умнее, а не усерднее, если вы будете делать это правильно. Адаптеры повлияют на настройку динамометрического ключа, если расстояние между крепежным элементом и рукояткой динамометрического ключа изменится. Прямое удлинение не повлияет на настройку динамометрического ключа.

Можно ли использовать усилитель крутящего момента для ослабления болтов?

Электрический умножитель крутящего момента управляется микропроцессором, поэтому его крутящий момент соответствует встроенному контроллеру.Он лучше всего подходит для непрерывной затяжки и ослабления тяжелых болтов и креплений.

Кто делает лучший мультипликатор крутящего момента?

6 лучших динамометрических ключей 2020

#	Товар
1	DURHAND Динамометрический гаечный ключ для экономии рабочей силы Набор гаек с 7 Cr-V головкой
2	NEIKO PRO 03716B Силовой гаечный ключ с множителем крутящего момента 3/4 ″ | 2200 фут-фунт | Cr-Mo / Cr-V Сталь
3	Performance Tool M208 Ключ для множителя крутящего момента 3688 футов / фунт — Множитель крутящего момента 1 дюйм Приводной выступ…

Насколько точны мультипликаторы крутящего момента?

В результате устройства имеют точность умножения крутящего момента +/- 4% во всем рабочем диапазоне.Множитель крутящего момента увеличивает крутящий момент, который можно приложить вручную. Конечно, выходная мощность не может превышать входную, поэтому количество выходных витков будет меньше, чем количество входных витков.

Десять фактов, которые следует знать о динамометрическом ключе

Динамометрические ключи

широко используются в различных промышленных процессах, в коммерческих гаражах и даже в домах, где есть прецизионный процесс сборки с использованием резьбовых креплений. Однако, учитывая их широкое распространение, остается ряд вещей, о которых люди ошибаются или просто не знают.

Здесь Филип Броди из Norbar Torque Tools выделяет десять основных моментов, которые следует учитывать:

• Хранение динамометрического ключа

Когда динамометрический ключ используется регулярно, его не нужно заводить. Однако при хранении динамометрического ключа в течение длительного периода времени пользователи должны всегда доводить его до минимального значения шкалы, а не до нуля.

Полностью нагруженный динамометрический ключ, оставленный на длительное хранение, может вызвать деформацию пружины, что со временем приведет к ее ослаблению.С другой стороны, при полной разгрузке пружины другие компоненты гаечного ключа могут частично перемещаться относительно друг друга. Когда вы повторно применяете сжатие пружины, ориентация этих компонентов может измениться, что влияет на точность. В общем, при хранении пружины лучше оставить немного сжатия.

• Для точного результата достаточно одного клика

Пользователи часто позволяют динамометрическим ключам щелкать несколько раз, не зная о дополнительном крутящем моменте, прилагаемом к болтам.Используйте динамометрический ключ плавно и устойчиво и помните, что достаточно одного щелчка.

• Использование гаечного ключа с резьбой против часовой стрелки

Многие динамометрические ключи показывают только направление по часовой стрелке. Поэтому пользователям необходимо всегда проверять технические характеристики гаечного ключа перед тем, как использовать его с резьбой против часовой стрелки, чтобы убедиться, что инструмент подходит и предотвратить потерю контроля крутящего момента. Примеры левой резьбы включают гайки левого колеса некоторых транспортных средств и левую педаль велосипедов.

• Преобразование единиц крутящего момента

Преобразование единиц крутящего момента может быть сложной задачей, но это очень точный процесс. Чтобы облегчить пользователям расчет единиц, они могут воспользоваться калькулятором Norbar, доступным для iOS и Android. Кроме того, калькулятор также доступен в Интернете по адресу https://www.norbar.com/Home/Torque-Unit-Converter.

• Регулировка динамометрического ключа

Производители оборудования всегда обеспечивают требуемый крутящий момент для любой конкретной единицы оборудования, поэтому при регулировке динамометрического ключа важно обеспечить соблюдение этих уровней.Не забывайте всегда настраивать гаечный ключ вверх по шкале на требуемый крутящий момент, чтобы обеспечить точную настройку.

• Использование отмеченных точек загрузки для получения точных результатов

Большинство динамометрических ключей зависят от длины и имеют отмеченную точку приложения нагрузки на рукоятке, но многие люди ею не пользуются. Для получения точных результатов большинством динамометрических ключей нужно управлять рукой, центрированной над отмеченной точкой нагрузки. Также важно, чтобы эта точка нагрузки соблюдалась, когда дело доходит до калибровки динамометрического ключа.

• Использование динамометрических ключей для откручивания

Если пользователи действуют осторожно и не превышают максимальный крутящий момент, для откручивания можно использовать большинство динамометрических ключей. Однако, если болт не высвободится в пределах максимального крутящего момента гаечного ключа, следует использовать другой инструмент. Превышение максимального предела крутящего момента во время ослабления болта может повлиять на точность гаечного ключа, что вызовет проблемы для использования в будущем. В случае сомнений используйте другой инструмент для ослабления болтов.

• Добавление удлинителей к рукоятке динамометрического ключа

Пользователи не должны надевать трубу или другие удлинители на рукоятку динамометрического ключа, так как это может серьезно повредить инструмент и сделать его неточным, не говоря уже о потенциальной угрозе безопасности.

Может быть слишком легко случайно отрегулировать настройки гаечного ключа во время использования, поэтому, если ваш динамометрический ключ оснащен регулировочным фиксатором, вы всегда должны применять его перед работой с гаечным ключом, чтобы избежать любых непреднамеренных изменений.

• Установка фитингов типа «гусиная лапка» на динамометрический ключ

Фитинги типа «гусиная лапка» можно использовать с квадратным приводом динамометрического ключа, но они изменят крутящий момент. Поэтому важно, чтобы к установленному крутящему моменту применялось подходящее смещение. Чтобы получить руководство по настройке смещений, пользователи могут загрузить приложение Norbar Torque Extension для IOS и Android.

Помня об этом совете, пользователи получат больше от своего инструмента, а гаечные ключи станут более точными и служат дольше.Советы просты, но о выполнении этих основных правил часто можно забыть, и тогда могут случиться ошибки.

Мы надеемся, что пользователи увидят пользу от этого совета, учтут комментарии и применит их, обеспечивая точные результаты и безопасность приложений.

Для получения дополнительной информации посетите www.norbar.com

Лучшие динамометрические ключи в 2021 году

Динамометрические ключи — это прецизионные инструменты, используемые для обеспечения правильной затяжки гаек и болтов в автомобильных двигателях, авиации и промышленности.Они позволяют измерить силу, приложенную к застежке, чтобы затянуть ее. Без этого измерения нет надежного способа проверить правильность затяжки этих креплений.

Если вы когда-нибудь подкручивали что-то, просто прикрутите рукой двигатель своей машины, а потом забыли об этом; вы, вероятно, испытали довольно быстрое ослабление болта или гайки при запуске двигателя. Поскольку нет противодействующей силы, заставляющей гайку или болт оставаться затянутой, их легко ослабить.Однако правильно затянутые болт или гайка не открутятся даже после многих часов работы.

Гайки и болты работают так, что при затягивании они оказывают давление, называемое «силой зажима», на элементы, которые они удерживают вместе. Поскольку эти предметы более массивны, чем скрепляющие их детали, они отталкиваются, фактически микроскопически растягивая болт. Именно это растяжение предотвращает ослабление болта. Растяжение похоже на растяжение пружины, позволяя головке болта и гайке поддерживать давление на сторонах того, что они удерживают.

Удерживающая сила застежки связана с сильным трением. Трение между головкой болта или стороной гайки и предметом, который они держат, препятствует повороту головки болта или гайки. Пока имеется достаточная прижимная сила для поддержания этого трения, они не сдвинутся с места.

Хотя затяжка крепежных элементов с надлежащим крутящим моментом — это способ, которым мы обеспечиваем достаточное усилие зажима, это усилие зажима может изменяться в зависимости от типа отделки крепежа и от того, использовались ли крепежи ранее.Резьба пары гайка и болт, которая несколько раз затягивалась и ослаблялась (без ржавчины), несколько полируется под давлением. Это увеличит силу зажима, прилагаемую каждый раз, если затянуть с одним и тем же крутящим моментом.

Тем не менее, значения крутящего момента, которые используются для гаек и болтов, учитывают тип материала, используемого в креплении, твердость этого материала и любое покрытие поверхности. Инженеры используют предварительно рассчитанные таблицы, в которых учитываются все эти факторы, при указании правильного крутящего момента, который будет использоваться.

Большинство динамометрических ключей сегодня представляют собой гаечные ключи с щелчком, что означает, что они издают слышимый щелчок, когда крепеж затягивается до заранее определенного момента. Требуемый крутящий момент может быть установлен электронным способом, с помощью механического цифрового считывающего устройства или с помощью нониуса, в зависимости от конструкции динамометрического ключа. Вообще говоря, лучшими считаются электронные, так как с ними проще всего настраиваться и работать с ними. Штангенциркуль с нониусом требует знания того, как работать с нониусом.

Динамометрические ключи со шкалой или стрелкой и датчиком на самом деле не являются динамометрическими ключами, а скорее измерителями крутящего момента.Хотя их можно использовать для затяжки крепежа до нужного крутящего момента, сделать это очень сложно.

Крутящий момент измеряется в фут-фунтах или дюймах-фунтах. Преобразование из фут-фунтов в дюйм-фунты выполняется просто; все, что вам нужно сделать, это умножить фут-фунты на 12. Один фут-фунт — это один фунт давления, приложенного к рычагу, где сила прилагается к одной ноге от точки опоры или вращения. Итак, если у вас есть два динамометрических ключа, один длиной в один фут, а другой — в два фута, которые прикладывают одинаковое давление, фактический крутящий момент будет другим.Этот фунт силы превратился бы в два футо-фунта крутящего момента с динамометрическим ключом длиной два фута.

При выборе динамометрического ключа важно убедиться, что он покрывает весь диапазон крутящего момента, который вы будете устанавливать. Динамометрический ключ с максимальным крутящим моментом 120 футо-фунтов. не пойдет вам на пользу, если вам придется затянуть гайку с усилием 150 фунт-футов. Для всех необходимых диапазонов крутящего момента может потребоваться более одного динамометрического ключа, хотя можно получить один динамометрический ключ, который будет охватывать все необходимые значения крутящего момента для работы с двигателем автомобиля.Ознакомьтесь с нашим списком лучших динамометрических ключей в 2021 году.

Какой размер динамометрического ключа вам нужен? 1/2, 3/8 и 1 дюйм

Жизнь намного проще, если у вас есть подходящий инструмент для работы.

Вы поймете это, если вам когда-нибудь приходилось менять шину. А теперь вы занимаетесь покупкой инструмента, но задаетесь вопросом, какой размер динамометрического ключа вам нужен.

Для замены шин и других общих механических проблем наилучший динамометрический ключ обычно имеет диаметр ½ дюйма. Он имеет рабочий диапазон от 30 до 60 фут-фунтов. , что делает его идеальным выбором для затяжки гаек.

Не торопитесь, и я подробно расскажу о том, какой размер лучше всего подходит для замены шин и множества других применений.

Динамометрический ключ какого размера вам нужен?

Давайте поговорим о различных областях применения динамометрических ключей и о подходящем выборе для каждого из них.

Вот краткий список работ, для которых подойдет динамометрический ключ.

• Колеса
• Головка блока цилиндров
• Впускной коллектор
• Шатун
• Втулка подвески
• Суппорты
это
• Стойки 900 и всего лишь название 9255 900 ограничены вашим автомобилем. И в зависимости от ваших автомобильных знаний, вы можете даже не знать, что это такое. Это означает, что шансы, что вы их исправите, довольно малы.

  Для большинства людей достаточно иметь динамометрический ключ, который может справиться с заменой шин. Если вы начинающий механик, вам, вероятно, понадобится нечто большее.

  Общие размеры

  Существует четыре общих размера, каждый из которых предназначен для разных работ, хотя иногда между размерами может быть некоторое пересечение.

  • 1/4 дюйма
  • 3/8 дюйма
  • 1/2 дюйма
  • 3/4 до 1 дюйма

  1/4 дюйма Динамометрические ключи — лучший выбор для всего, что имеет небольшой бензиновый моторчик типа мопедов и мотоциклов.

  3/8 дюйма — это размер, необходимый для ремонта двигателя, такого как затяжка свечей зажигания .

  1/2 дюйма. Как упоминалось выше, это выбор, если вы ищете динамометрический ключ для замены шин .

  от 3/4 до 1 дюйма. Этот размер характерен для более крупных транспортных средств, таких как строительные машины или полуфабрикаты.

  Динамометрические ключи различных типов

  Есть много разных типов ключей, в том числе динамометрический ключ.Но оттуда все становится еще более детализированным.

  Существует 5 различных типов динамометрических ключей.

  • Click
  • Beam
  • Split beam
  • Digital
  • Slip

  Click type . Это дешевый и, вероятно, самый популярный тип динамометрических ключей. Они называются щелчковыми ключами из-за того, что щелкают при достижении желаемого крутящего момента. Если вы хотите сравнить их с другим типом, они довольно точно соответствуют типу балки с точки зрения точности.

  Однако у них есть довольно важный недостаток. Даже если щелчок будет указывать на то, что вы достигли желаемого крутящего момента, он не мешает вам продолжать поворачивать гаечный ключ и потенциально перетягивать гайку.

  Тип балки. У этого гаечного ключа есть шкала на рукоятке и длинная балка, прикрепленная к отвесу на конце. Вы читаете весы так же, как на старых весах для ванной, где указатель перемещается на нужную цифру. Только в этом случае число указывает величину прилагаемого крутящего момента.

  Простая конструкция и примененная физика лучевого типа означает, что он обеспечивает точные показания, однако эти показания гораздо труднее читать. И по сравнению с гаечным ключом типа щелчка они не так удобны в использовании.

  Этот тип не рекомендуется новичкам.

  Разборная балка типа . Технически это все еще балочный тип, однако он имеет некоторые уникальные характеристики. Тот, что ни одна из его частей не сваривается. Имеет две балки.Дальний свет — это ручка, которую вы используете для приложения крутящего момента, а вспомогательный светильник — это индикатор.

  Подобно гаечному ключу, разделенная балка хорошего качества щелкает при достижении момента затяжки, а это значит, что вам не нужно смотреть на шкалу. Вы устанавливаете необходимое значение крутящего момента, используя ручку настройки и фиксирующий рычаг.

  Цифрового типа. Динамометрический ключ этого типа обеспечивает наиболее точные показания, поскольку они предварительно откалиброваны. У вас также есть возможность установить и сохранить несколько настроек крутящего момента. А благодаря системе уведомлений вы всегда знаете, когда достигли заданного крутящего момента.

  Это самые дорогие динамометрические ключи, и у них есть некоторые недостатки. Для некоторых моделей вам необходимо обнулить настройки, если вы не хотите терять калибровку со временем. Это означает, что их необходимо время от времени сбрасывать.

  Тип скольжения. Преимущество этого типа заключается в потере сцепления при достижении крутящего момента, что является несомненным плюсом. Однако вы не можете отслеживать текущий крутящий момент, и они не подходят для приложений с высоким крутящим моментом.

  Какой момент затяжки гаек?

  Гайки

  не подходят всем под один размер.Гайки на каждом автомобиле изготавливаются в соответствии с размером резьбы колесных шпилек. Важно соблюдать спецификации, если вы хотите сохранить функциональность и безопасность.

  Наряду с соответствующей величиной крутящего момента вам также необходимо знать правильную схему крутящего момента, которая часто бывает звездообразной. Таким образом, вы не просто закручиваете каждую гайку по кругу. Например, вы можете затянуть верхний правый, затем нижний левый и так далее.

  Некоторым людям достаточно иметь динамометрический ключ одного размера для замены собственных шин

  Вот последовательность затяжки, основанная на количестве проушин:

  Если у вас 4 гайки, затяните в следующей последовательности:

  Вверху> Внизу> Влево> Вправо

  Если у вас 5 гаек, затяните в следующей последовательности:

  Вверху> Внизу справа> Вверху слева> Вверху справа> Внизу слева

  Если у вас 6 гаек, затяните в следующей последовательности:

  Вверху слева> Внизу справа> В центре слева> В центре справа> Внизу слева> Вверху справа

  Если у вас 8 проушин, затяните в следующей последовательности:

  Вверху> Внизу> В центре слева> В центре справа> Внизу слева> Вверху справа> Внизу справа> Вверху слева

  При затяжке вы делаете это в единицах измерения, называемых фут-фунтами. Вы затягиваете в зависимости от размера зажимных гаек.

  Если вы не знаете размер ваших проушин, на CarTreatmenst.com есть отличный ресурс, где они перечисляют размеры проушин для большинства автомобилей на дороге . Как только вы узнаете размер резьбы, вы узнаете, какой крутящий момент в фунтах-футах использовать.

  Затяжка гаек проходит в два этапа.

  Первый шаг — правильно установить руль. Сделайте это, используя крутящий момент около 40 фунтов. После того, как колесо встало на место, вы прикладываете окончательный крутящий момент в зависимости от размера резьбы вашей накидной гайки.

  Резьба гайки проушины	Крутящий момент в фут-фунтах
  7/16 дюйма	75-85
  1/2 дюйма	85-95
  9/16 дюйма	130–140
  5/8 дюйма	130–140
  12 мм	70–80
  14 мм	85–90

  Заключение

  Как видно из вышеизложенного, существует множество различий в отношении динамометрических ключей.И хотя было бы весело — или нет — потратить несколько сотен долларов на цифровой динамометрический ключ, вероятно, в этом нет необходимости, если ваша цель — иметь что-то в багажнике на случай замены шин.

  В случае замены шин возьмите гаечный ключ на 1/2 дюйма, но помните, что вам все равно нужно знать размер резьбы гаек и использовать правильное количество фут-фунтов.

  Если у вас есть мотоцикл, было бы лучше иметь гаечный ключ на 1/4 дюйма. Если вы ремонтируете двигатель, например, свечи зажигания, имейте под рукой 3/8 дюйма.

  Помните, важно иметь правильный инструмент для работы. Это не только упрощает вам работу, но и обеспечивает правильное выполнение работы.

  Надеюсь, вы нашли ответы на свои вопросы! Почему бы не ознакомиться с соответствующими статьями ниже? Может быть, есть еще кое-что, с чем мы можем вам помочь.

  Главная »Сделай сам» Динамометрический ключ какого размера вам нужен? 1/2, 3/8 и 1 дюйм

  Лучшие динамометрические ключи

  Фото: Ведущее фото: Владимир Жупаненко / Shutterstock.ком

  По мере развития мотоциклетных технологий допуски, с которыми они производятся, становятся все более жесткими. Хотя динамометрические ключи всегда были важны, современные мотоциклы, и особенно их двигатели, зависят от строгих требований к затяжке, допускаемых динамометрическим ключом. У каждого мотоциклиста должен быть такой, который поможет им в их домашних делах.

  При поиске динамометрического ключа легко заблудиться в лесу технических характеристик и цен.Чтобы облегчить принятие решения о покупке, обратите внимание на следующие атрибуты: марку, размер храпового механизма, тип гаечного ключа, качество и цену. Выбирая бренд, выбирайте тот, который имеет хорошую репутацию. Вы можете сэкономить деньги, выбрав безымянный бренд, но качество и долговечность могут вызывать сомнения. Размер квадратного сечения храповика определит, какие гнезда на него можно установить. Крепежные детали большего размера с более высоким крутящим моментом обычно требуют 1/2 дюйма, а меньшего — 3/8 дюйма. (В моем ящике для инструментов у меня есть приводы на 1/2 и 3/8 дюйма на фунт-фут и дюйм-фунт соответственно.)

  При выборе типа динамометрического ключа, который вы покупаете, держитесь подальше от дешевого стержневого типа, который трудно использовать и легко неправильно интерпретировать. В то время как я всегда использовал динамометрические ключи щелчкового типа, которые быстро отпускаются со щелчком при достижении заданного крутящего момента, все более популярными становятся цифровые динамометрические ключи, которые используют звуковой сигнал и / или вибрацию, чтобы вы знали, когда достигается надлежащий крутящий момент. Поскольку качество и цена часто идут рука об руку, вам следует избегать самых дешевых, но и рядовому пользователю не нужно идти и покупать самый дорогой.Ищите точность калибровки около 4% -5%.

  Ниже вы найдете список некоторых из лучших динамометрических ключей, которые мы можем найти, исходя из репутации производителя, технических характеристик и отзывов.

  1. CDI (Snap-On) 1503MFRPH 1/2-дюймовый приводной регулируемый динамометрический ключ для микрометра

  Хотя вы, возможно, не слышали об инструментах CDI, если вы что-нибудь знаете об инструментах механики, вы слышали о Snap-On, а CDI — это дочерняя компания, принадлежащая Snap-On.Рассмотрите этот динамометрический ключ с защелкой для тех, кто хочет качественные инструменты, но не хочет продавать своего первенца, чтобы получить их. В зависимости от мотоцикла, которым вы владеете, вы можете купить модель мощностью 20–150 фунтов на фут или 30–250 фунтов на фут. Вы получите ключ длиной 25 дюймов, чтобы помочь с более высокими значениями, а сам храповик позволяет использовать его в любом направлении. Вытравленная лазером шкала легко читается, а настройка имеет надежный фиксатор с подпружиненным стопорным кольцом. Сертификат калибровки прилагается к ключу.CDI также производит динамометрические ключи с приводами 1/4 и 3/8 дюйма.

  Bottom Line / Для тех, кому нужны инструменты Snap-On, но не нужна цена Snap-On

  2. Зубчатый ключ 85077 Цифровой динамометрический ключ 1/2 дюйма

  Этот цифровой динамометрический ключ обеспечивает пять различных единиц измерения крутящего момента: Нм, фут-фунт, дюйм фунт., кгс м и кг см. После установки значения «Предупреждение о целевом крутящем моменте» предупреждает о приближении к целевому крутящему моменту и сообщает пользователю о достижении значения с помощью вибрирующей ручки, зуммера и постоянного светодиода. Трещотка с 72 зубьями позволяет выполнять храповик с шагом до 5 °. Сертифицированная точность составляет поразительные +/- 2% от 20% до 100% от минимального и максимального значений крутящего момента гаечного ключа.

  3. Динамометрический ключ TEKTON 1/2 дюйма Drive Click

  Как следует из названия, этот 26-дюймовый динамометрический ключ использует щелчок, чтобы сообщить вам, когда будет достигнута желаемая настройка.Ключ для приводного ключа 1/2 дюйма включает в себя собственный футляр для хранения. Требуемое значение устанавливается с помощью высококонтрастной двухдиапазонной шкалы. Хотя храповик вращается в обоих направлениях, крутящий момент измеряется только при вращении по часовой стрелке. Стальной гаечный ключ откалиброван с точностью +/- 4%.

  Bottom Line / Динамометрический ключ, ориентированный на стоимость

  Динамометрические ключи

  с приводом 3/8 дюйма идеально подходят для болтов меньшего размера с меньшими требованиями к крутящему моменту.Этот динамометрический ключ на 12,25 дюйма измеряет значения в диапазоне 2-37 фунт-футов с точностью +/- 2% по часовой стрелке +/- 3% против часовой стрелки от указанного значения в диапазоне от 20% до 100% полной шкалы. На ЖК-экране отображаются кг-см, Н-м, дюйм-фунт и фут-фунт. Встроенный зуммер уведомляет пользователя о достижении желаемого значения. Соответствует или превосходит стандарты ASME B107.14-2004, ISO 6789, индивидуально сериализован с соответствующим сертификатом калибровки, прослеживаемым к N.I.S.T.

  Bottom Line / Идеальный цифровой динамометрический ключ для небольших креплений

  5.Динамометрический ключ eTORK Click-Style (привод 3/8 дюйма)

  Этот приводной динамометрический ключ на 3/8 дюйма оснащен храповым механизмом с 45 зубьями, который позволяет измерять крутящий момент как по часовой, так и против часовой стрелки. Гаечный ключ откалиброван с точностью +/- 3% по часовой стрелке. Корпус из закаленной легированной стали имеет мягкую ручку для удобного использования. К гаечному ключу eTORK прилагается пожизненная гарантия для личного использования. Отвечает требованиям американского национального стандарта ASME B107.300-2010.

  Bottom Line / Недорогой динамометрический ключ на 3/8 дюйма

  Динамометрический ключ FAQ

  Мне действительно нужен динамометрический ключ?

  Одним словом, да. Излишнее или недостаточное затягивание креплений на вашем мотоцикле может очень быстро стать очень дорогим — и это еще до того, как мы даже рассмотрим потенциальный риск, которому вы подвергнете себя из-за неправильно затянутых болтов.Вы когда-нибудь видели велосипед с отсутствующей гайкой заднего моста? Это не то, что вы хотите испытать на собственном опыте. Однако наличие качественного динамометрического ключа — это только половина дела. Вам также необходимо знать, какие значения установить. Так что вам также следует купить заводское руководство по эксплуатации вашего мотоцикла.

  Можно ли ослаблять болты динамометрическим ключом?

  Опять же, одним словом, нет. Динамометрический ключ — это точный измерительный инструмент, а не прерыватель. Если вы используете динамометрический ключ для ослабления крепежа, у вас очень высока вероятность вывести его из строя и фактически сделать бесполезным.Так что не выбрасывайте деньги.

  Что произойдет, если вы не воспользуетесь динамометрическим ключом?

  Обычно одна из двух нежелательных возможностей — это неправильно затянутый крепеж. Во-первых, если вы чрезмерно затянете крепеж, вы можете почувствовать внезапную ослабление оборванной резьбы или сломанный болт — и то, и другое заставит вас заняться потенциально трудоемким ремонтом. Во-вторых, если крепеж слишком ослаблен, он может раскрутиться, что может привести к поломке компонентов. Подумайте на мгновение о головке блока цилиндров, которая не закручена.Вы действительно хотите снова разобрать двигатель, потому что прокладка головки блока цилиндров протекает? А теперь представьте себе ужасные последствия ослабления гайки на подвеске или колесах велосипеда. Это легко может стать опасностью для жизни или смерти.

  Дополнительные ресурсы

  MO Гаечный ключ: зачем нужен динамометрический ключ

  Мотоциклетные инструменты необходимы для производительной работы с ключами

  ---

  Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов и других статьях. Узнайте больше о том, как это работает.

  Станьте инсайдером Motorcycle.com. Получайте самые свежие новости о мотоциклах, подписавшись на нашу рассылку новостей здесь .

  Как работает гидравлический динамометрический ключ?

  Прежде чем углубляться в принцип работы гидравлического динамометрического ключа, давайте лучше разберемся с динамометрическими ключами в целом.

  Динамометрические ключи используются для затягивания или ослабления болтов и винтов.

  Они играют важную роль там, где решающим фактором является герметичность. Они предназначены для приложения измеренного крутящего момента для достижения желаемой затяжки болтов.

  Знайте свой гидравлический динамометрический ключ

  Гидравлический динамометрический ключ — это усовершенствованная версия традиционного ручного динамометрического ключа.

  Гидравлический динамометрический ключ — это устройство с калибровкой, которое может измерять крутящий момент, прилагаемый для затяжки и достижения желаемой затяжки или ослабления болта. Он был изобретен Джорджем Стердевантом в 1968 году.С тех пор они используются в самых разных отраслях промышленности, среди которых транспорт, полевые работы и разведка нефти и газа. Гидравлические динамометрические ключи используются для хорошо смазанных болтов или крепежных деталей.

  Гидравлические динамометрические ключи легкие и работают бесшумно по сравнению с их пневматическими аналогами. Эти ключи имеют высокую точность до + 3%, а также длительный срок службы. Они идеально подходят для отраслей и приложений, где используются большие болты с высокой точностью крутящего момента.

  Знание типов и механизмов



  Гидравлические динамометрические ключи бывают двух типов — квадратный и низкопрофильный. Каждый из них разработан в зависимости от указанной области, где они будут использоваться.

  Крутящий момент — это произведение силы вращения, приложенной к болту, и расстояния от центра скрученного объекта до центра инструмента. Произведение силы и расстояния измеряется в фунт-футах или ньютон-метрах.

  Крутящие моменты гидравлических гаечных ключей отличаются от крутящих моментов других механических гаечных ключей из-за того, как они работают.

  • Эти ключи создают крутящий момент, используя только гидравлическое давление.
  • Имеют храповой механизм
  • Они включают систему, которая может точно измерять приложенный крутящий момент.
  Работа гидравлического динамометрического ключа

  Чтобы понять, как работает гидравлический динамометрический ключ, важно иметь в виду тот факт, что его принцип работы основан на законе Ньютона, согласно которому для каждой приложенной силы существует равная и противоположная реактивная сила.Когда гаечный ключ помещается на гайку или болт и поворачивается, возникает натяжение в противоположном направлении, которое действует как сила зажима, тянущая компоненты с болтами в том же направлении с определенным натяжением или нагрузкой. По мере увеличения крутящего момента целостность соединения уступает место ослаблению или затяжке болта. Величина крутящего момента, необходимого для затяжки или ослабления, зависит от длины, размера и типа соединения, качества застежки и используемой в ней смазки.

  Гидравлические динамометрические ключи предназначены для шарниров различной высоты и ширины и соответствующих гаек.Это обеспечивает легкое и свободное передвижение без вмешательства окружающих частей.

  • Усилие прикладывается к болту с помощью гидравлического натяжного устройства или гидравлического устройства для натяжения шпильки.
  • Это устройство состоит из гидроцилиндра высокого давления и аксессуаров, совместимых с болтом и предназначенных для фиксации рукоятки.
  • Измеренное гидравлическое давление, которое прикладывается, распространяется на поршень цилиндра, прижимая его к съемнику, который, в свою очередь, тянет или растягивает болт.
  • Как только приложенная сила превышает предварительное натяжение болта и усилие, необходимое для его ослабления, она опускается, прижимая его к соединению.
  • На следующем этапе гидравлическое давление сбрасывается, не позволяя крепежному элементу вернуться в исходное положение затянутой гайкой.
  • Прилагаемое натяжение измеряется в кН.
  • Самая опасная часть гидравлического динамометрического ключа — это противодействующий элемент. Он упирается в неподвижный объект, не позволяя гаечному ключу повернуть застежку.
  Наилучшие способы использования гидравлического динамометрического ключа для достижения оптимальных результатов

  Существуют определенные способы использования гидравлического динамометрического ключа для обеспечения безопасности. Как и большинство современных инструментов, гидравлические динамометрические ключи работают оптимально при соблюдении определенных параметров и соблюдении мер безопасности.

  • При работе с гидравлическим динамометрическим ключом необходимо надевать защитное снаряжение, такое как перчатки и очки. Также важно, чтобы вы носили пальто / фартук, чтобы укрыться от любых украшений или висящих предметов.
  • Важно, чтобы вы прогнали гаечным ключом по крайней мере два раза в максимальном масштабе, прежде чем применять его. Это поможет вам определить, движутся ли подвижные части надлежащим образом и в желаемом направлении.
  • Любой гидравлический динамометрический ключ следует крепко держать за ручку, а не за шланг или выровненные соединения.
  • Обязательно держите руки подальше от упора или ботинка.
  • При приложении крутящего момента используйте тянущее движение, а не толкающее.
  • Удалите все потрескавшиеся или изношенные патрубки, так как они могут сломаться, повредить гайку или привести к большим бедствиям.
  • Держитесь на достаточном расстоянии от розетки и защитите себя в случае случайной поломки.
  • Применение напряжения, превышающего калиброванный диапазон, является абсолютным запретом, поскольку это не только приводит к неисправности прибора, но также может привести к несчастным случаям.
  • Очень важно проводить повторную калибровку гидравлического динамометрического ключа не реже одного раза в год. В случае падения обязательно откалибруйте его перед повторным использованием.
  • Использование читерской планки для усиления себя чревато как повреждением динамометрического ключа, так и получением неверных показаний.

  Если у вас есть дополнительные вопросы о том, как работают гидравлические динамометрические ключи, не стесняйтесь обращаться к нам и получить более подробную информацию.

  Выбор и использование ручного динамометрического ключа

  Выбор и использование ручного динамометрического ключа 01 марта 2021

  Филип Броди, руководитель отдела маркетинга и разработки продуктов, Norbar Torque Tools Ltd

  В этой статье мы рассмотрим различные типы динамометрических ключей и обсудим, как правильно выбрать гаечный ключ для конкретной области применения.Мы также рассмотрим, как использовать динамометрический ключ и ухаживать за ним, а также узнаем о преимуществах его правильного использования для экономии денег и времени. Несмотря на то, что существует большое количество динамометрических ключей с приводом, в этой статье особое внимание уделяется ручным динамометрическим ключам — тем, которые не требуют какого-либо источника питания, кроме источника питания пользователя.

  Самый распространенный гаечный ключ называется щелевым ключом, который, согласно стандарту ISO 6789, является примером «установочного динамометрического инструмента». При достижении заданного крутящего момента механический механизм подает звуковой и тактильный сигнал.Регулировка установочных динамометрических инструментов в целом делится на два типа — те, которые регулируются оператором, и те, которые имеют герметичную регулировку и часто устанавливаются в стойке для инструментов или в отделе контроля качества.

  Первый тип, регулируемый, будет часто использоваться в средах, где каждая работа имеет разные настройки крутящего момента — например, в шинном цеху, где крутящий момент каждой колесной гайки может быть разным. Последние, иногда называемые ключами производственного типа, будут использоваться только в том случае, если динамометрический ключ предназначен для конкретного применения, например, на производственной линии.

  Второй по распространенности динамометрический ключ имеет индикаторную конструкцию. Существует несколько типов, и основное различие заключается в том, используют ли они механические или электронные средства индикации. В простейшей из этих конструкций используется торсионный или сгибаемый стержень. Корпус гаечного ключа изгибается при приложении нагрузки к рукоятке, в то время как индикаторная полоса, проходящая на головке гаечного ключа, но не изгибающаяся, перемещается относительно шкалы. Развитие этого основного принципа связывает нагрузку на рукоятку гаечного ключа с вращением иглы на циферблате — так называемый динамометрический ключ со шкалой.Циферблатные ключи обычно соединены с ведомым указателем для записи максимального достигнутого крутящего момента.

  Динамометрические ключи со шкалой

  , хотя их можно использовать для приложения крутящего момента, очень популярны в приложениях для контроля качества. Например, они могут использоваться для регистрации момента затяжки болта в качестве меры контроля качества.

  В электронных гаечных ключах измерение производится с помощью тензодатчика, прикрепленного к балке, которая изгибается при приложении крутящего момента. Сигнал, генерируемый датчиком, преобразуется в требуемую единицу крутящего момента, Нм или фунт-сила · фут, а затем отображается на цифровом дисплее.

  Как и механические циферблатные ключи, электронные динамометрические ключи часто используются для контроля качества. Тем не менее, благодаря использованию визуальных, звуковых и тактильных сигналов для индикации приближения к заданному крутящему моменту, электронные гаечные ключи все чаще используются в приложениях, которые ранее были единственным резервом динамометрических инструментов для настройки щелчкового типа. Помимо других преимуществ, электронные динамометрические ключи часто сочетаются со встроенными гироскопами для измерения угла и могут справляться с крутящим моментом и угловыми приложениями, такими как болты головки блока цилиндров или затяжка до предела текучести.Электронные гаечные ключи, как правило, являются единственным типом ручных динамометрических ключей, которые могут записывать данные о затяжке или контроле качества для последующего восстановления через USB-кабель или, в некоторых случаях, по беспроводной связи.

  Стандарты динамометрических ключей

  Все ручные инструменты имеют стандарты, в соответствии с которыми они должны быть изготовлены. В случае динамометрических ключей часто упоминаются четыре стандарта. Два из них — американские: ANSI / ASME B107 / 14 и GGG 686D. Один международный: ISO 6789, который был значительно обновлен в 2017 году, а другой — китайский: JJG 707.

  Эти стандарты определяют точность и долговечность динамометрических ключей. Они похожи по своим требованиям, хотя каждый из них немного отличается. Американские и международные стандарты требуют, чтобы большинство динамометрических ключей давали показание или «щелчок» в пределах 4% от значения испытательного оборудования. Это значение может быть достигнуто, когда гаечный ключ новый, но динамометрические ключи разного качества будут терять свою точность с разной скоростью.

  Стандарты обычно требуют, чтобы точность поддерживалась не менее 5000 циклов.В действительности некоторые динамометрические ключи более низкого качества, доступные на рынке, могут прослужить всего 200 циклов до потери точности — в то время как высококачественные детали служат 20 000 циклов и более. В значительном обновлении ISO 6789 теперь подробно описывается, как именно должна проводиться калибровка, чтобы обеспечить единообразие во всех лабораториях, тогда как раньше это было открыто для интерпретации каждой лабораторией.

  Преимущества использования динамометрического ключа

  Большинство динамометрических ключей используются для точной затяжки гаек и болтов, хотя есть и другие применения, например, для контроля качества, как упоминалось ранее.В основном динамометрический ключ используется для достижения правильного уровня натяжения крепежной детали путем приложения крутящего момента к наклонной плоскости, создаваемой резьбой. Болт необходимо растянуть, чтобы создать усилие зажима на сборке.

  Если значение крутящего момента слишком низкое, сборка не будет надежной. Если крутящий момент будет слишком большим, болт может сломаться или сборка может быть повреждена. Динамометрический ключ позволяет оператору затягивать болт так, как задумал разработчик. Проектировщик также должен указать тип и отделку болтов, требуемую смазку и необходимость использования шайб или стопорных устройств.Все эти и многие другие факторы значительно повлияют на соотношение между прилагаемым крутящим моментом и результирующим натяжением крепежа.

  Эффект от плохо затянутых болтов можно увидеть в потерях времени, денег и жизней. Машина перестает работать, и на ее ремонт уходит несколько недель. Обрушивается мост. Колесо вылетает из грузовика и врезается в машину, движущуюся в обратном направлении. Динамометрические ключи хорошего качества экономят время, деньги и жизнь.

  Приемы использования динамометрического ключа

  Наибольшая часть неопределенности исходит от оператора.Проблемы возникнут, если значение крутящего момента не может быть установлено правильно. К сожалению, на многих гаечных ключах шкала трудночитаема или изнашивается при использовании. Точное позиционирование курсора также может быть затруднено. У некоторых гаечных ключей есть нониусная шкала. Они будут работать только с одним набором единиц. Убедитесь, что нониусная шкала градуирована в требуемых единицах.

  Оператор также повлияет на крутящий момент, слишком быстро используя гаечный ключ. Ключ со щелчком предназначен для подачи физического сигнала при достижении желаемого крутящего момента.Если использовать гаечный ключ слишком быстро, крутящий момент станет слишком большим, прежде чем оператор сможет остановиться. При использовании гаечных ключей с индикацией циферблата оператор должен иметь возможность видеть циферблат, что может быть затруднено в приложениях с плохим освещением или ограниченным доступом. Наконец, оператор должен приложить к гаечному ключу плавное и медленное усилие под углом 90 градусов. Боковые нагрузки могут изменить прилагаемый крутящий момент и привести к соскальзыванию гаечного ключа с болта.

  Техническое обслуживание, проверка и калибровка

  Динамометрические ключи имеют подвижные части и подвержены коррозии и загрязнению механизма.Их следует содержать в чистоте и в ящике для хранения. Их нельзя разбирать без последующей калибровки и регулировки, так как разборка и повторная сборка повлияют на значения крутящего момента.

  Хотя некоторые считают его хорошей практикой, испытания ясно показали, что раскручивание хорошо сконструированного динамометрического ключа до его минимального значения и, следовательно, ослабление пружины между использованиями, оказывает минимальное влияние на калибровку ключа.

  Однако, если устройство не используется в течение длительного периода времени, желательно уменьшить настройку до минимального значения шкалы (часто 20% от максимального).Инструмент никогда не следует настраивать ниже минимального «отмеченного» значения, так как это может отрицательно повлиять на калибровку гаечного ключа.

  Если динамометрический ключ не использовался в течение дня, его следует потренировать примерно пять раз перед использованием для перераспределения высохшей или выдавленной смазки. Для критически важных с точки зрения безопасности или больших объемов работ обычно проверять гаечный ключ каждый день или каждую неделю.

  Эта проверка позволяет убедиться, что данное показание находится в пределах допустимого допуска.

  No related posts.
