Как натягивать ремень генератора: Как правильно натягивать и подтягивать ремень

С помощью регулировочной планки

Во многих машинах генераторная установка фиксируется на картере силового агрегата посредством специального удлиненного болта. Этот элемент обеспечивает возможность перемещения устройства в разные стороны. Сверху располагается специальная планка, выполненная в виде дуги. На ней имеется прорезь, а также гайка, которая фиксирует расположение агрегата отностительно двигателя.

Для выполнения натяжки приводного ремешка делается следующее:

1. Гаечным ключом гайка выкручивается на планке.
2. Используя монтажную лопатку, монтировку либо другой похожий инструмент, генераторная установка отодвигается от мотора.
3. Гайка затягивается на планке.
4. Производится диагностика натяжки ремешка устройства. Если требуется, процедура натяжения повторяется.

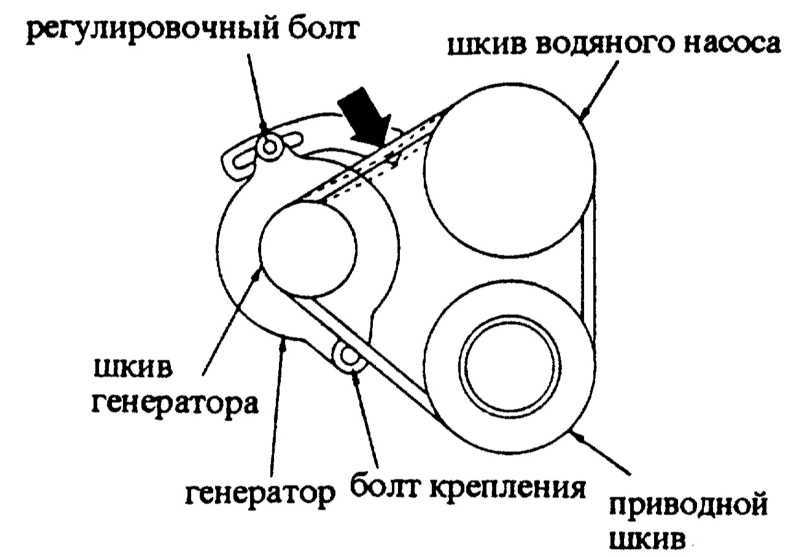

С помощью регулировочного болта

Болтовое регулирование положения приводного ремешка считается более удобным в обслуживании и модифицированным.

Процедура регулировки выполняется так:

1. Производится ослабление затяжки гаек. Они располагаются сверху и снизу от генераторной установки, на креплениях.
2. Посредством поворота регулировочного винта по часовой стрелке агрегат отодвигается от блока. При выполнении этой задачи надо одновременно произвести диагностику степени натяжения изделия.
3. Когда достигнут необходимый результат, гайки затягиваются обратно.

Канал Dromtest рассказал о регулировке силы натяжки приводного ремешка с помощью болта на примере модели Хонда Цивик 7.

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

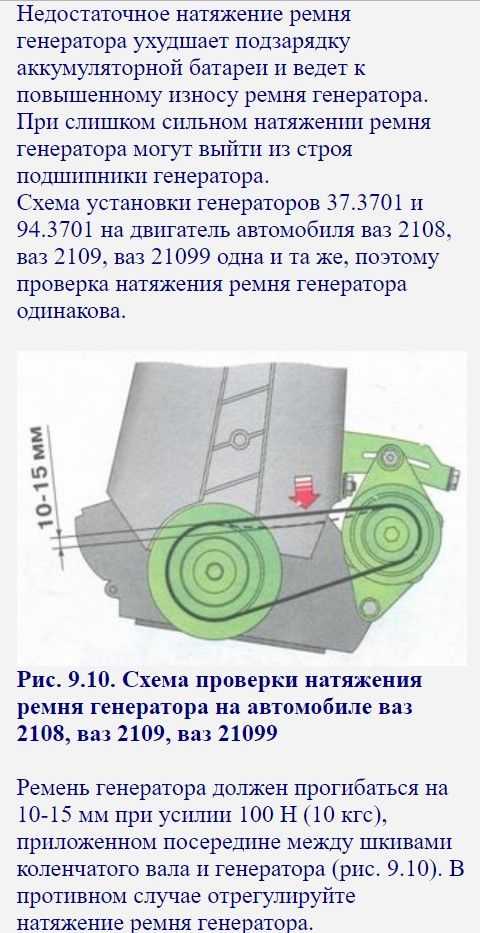

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

1. Открывается капот автомобиля и находится генераторное устройство.
2. На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
3. Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
4. С помощью гаечного ключа после регулировки выполняется фиксация ролика. При настройке важно правильно подобрать усилие натяжки.
5. Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование. Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Канал Всего понемногу представил подробную инструкцию о натяжке приводного ремешка в машине Лада Приора.

Последствия неправильной натяжки

Если вовремя не подтянуть приводной ремешок и он ослабнет, это приведет к снижению параметра тока зарядки АКБ. Если сила заряда будет низкой, то аккумулятор расходует собственный ресурс, в результате чего срок эксплуатации устройства падает. В итоге происходит разрушение внутренних пластин либо короткое замыкание. Если батарея необслуживаемая, то ее придется менять, ремонту она не подлежит.

Слишком слабое натяжение станет причиной появления скачков напряжения в бортовой сети машины. Для более старых авто эта проблема некритическая. Но в новых моделях, оснащенных множеством электронных приборов и систем, электрооборудование выйдет из строя. В частности, сломается ЭБУ мотора, ремонт будет дорогостоящим. Недостаточно натянутый приводной ремешок соскочит с вала при вращении на высокой скорости, а иногда он может пробить капот.

При сильной натяжке на трущиеся узлы и компоненты дополнительных агрегатов возлагается высокая нагрузка. О перетяжки может сообщить нехарактерный для функционирования мотора гул, обычно шум издает натяжной ролик. Иногда гул издают подшипниковые устройства генераторной установки, компрессора системы кондиционирования или системы гидравлического усиления рулевого колеса. Источником шума может быть втулка водяного насосного устройства.

Замена изношенного ремня

Краткий алгоритм действий при замене изделия:

1. Отключается АКБ в машине.
2. Владелец авто ослабляет гайки, фиксирующие крепеж.
3. Откручивается натяжной винт. При выполнении задачи надо одновременно прижать генераторное устройство к силовому агрегату.
4. Изношенное изделие заменяется на новое. Выполняется натяжка установленного ремня.
5. Производится фиксация гаек. Выполняется контрольная поездка и проверка правильности натяжения. При необходимости производится регулировка изделия.

Видео «Пример натяжки на ВАЗ 2110»

Канал В гараже представил подробную инструкцию по проведению процесса натяжки приводного ремешка генератора на примере «десятки».

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как натянуть ремень генератора на лодке

Реклама

Вот что делать и как устранять неполадки, если вы слышите визг, исходящий от ремня генератора.

Фото: Марк Корк

Вы слышите что-то похожее на визг двигателя. Возможно, он развивается медленно. Может быть, внезапно. Может быть, он прерывистый. В любом случае, это может быть предупреждением о том, что ремень генератора слишком ослаблен. Это обычно легко диагностируется и должно быть исправлено как можно скорее. Вероятно, вы справитесь с этой работой легко, быстро и с помощью инструментов, которые у вас есть на борту.

Сначала проверьте генератор на наличие существенных проблем. Если, например, ремень быстро изнашивается или какая-либо механическая часть мешает работе генератора, заглушите двигатель, если это безопасно. Затем проверьте увеличение нагрузки генератора постоянного тока. Примерами этого могут быть 12-вольтовое охлаждение, 110-вольтовая микроволновая печь, питаемая от инвертора с батарейным питанием, или даже короткое замыкание проводки, которое вы, вероятно, обнаружите, увидев «дугу» (искры или электрический разряд), запах гари. , или даже огонь.

Имейте в виду:

• Мелкая «пыль» ремня вокруг или под траекторией движения ремня может указывать на любой из вышеперечисленных признаков или на смещение шкивов, но эти частицы являются нормальными в ограниченном количестве после длительной эксплуатации.

• Несоосность колес обычно лучше всего определяется путем снятия ремня и помещения поверочной линейки в центр канавок. Это выходит за рамки данной статьи и лучше всего с этим справится квалифицированный механик.

Наконечник

Всегда держите под рукой запасные ремни. Для мощных генераторов рассмотрите возможность использования Dayco Top Cogs или других более прочных ремней.

Осмотрите ремень на наличие трещин сверху и внутри. Если вы обнаружите их или другие признаки чрезмерного износа, например, потертости по краям, замените их.

Ремни часто просто растягиваются со временем. Необходимость периодической подтяжки ремня не является чем-то необычным.

Техническая поддержка

Сложность: Easy

Инструменты :

• Ключи
• Подглядывающее устройство (например, деревянная ручка молотка или большая отвертка)
• Цифровой мультиметр

Время: Прибл. 1 час

Стоимость: Стоимость нового ремня, при необходимости. Около 10–30 долларов США

Вот как это сделать:

1. При выключенном и остывшем двигателе большим пальцем нажмите на верхнюю часть ремня в середине его самого длинного пробега между колесами. Обычно ремень должен прогибаться не более чем на полдюйма; но обратитесь к руководству, так как расположение большого пальца и расстояние отклонения могут различаться. Перед началом отсоедините аккумулятор и с помощью вольтметра/омметра убедитесь, что ток отсутствует.

2. С помощью накидного ключа подходящего размера (предпочтительнее торцевой ключ, если есть место) слегка ослабьте болт и гайку, крепящие генератор к кронштейну двигателя.

3. Ослабьте болт, крепящий генератор к рычагу регулировки натяжения. Некоторые генераторы имеют резьбу для болта в ушке генератора. Для этого нужен один ключ.

Другие используют болт и гайку и требуют двух ключей. Ослабьте ровно настолько, чтобы болт мог двигаться в прорези регулировочного рычага, позволяя генератору двигаться. Этот слот обычно находится в верхней части руки. Вам также может понадобиться ослабить болт, которым регулировочный рычаг крепится к двигателю, чтобы рычаг мог двигаться.

Наконечник

Помните и избегайте электрических соединений и проводов, движущихся частей других компонентов машинного отделения, высоких температур и других опасностей.

На некоторых генераторах паз регулировочного рычага находится внизу, и он должен двигаться над ослабленным болтом крепления двигателя. Используйте торцевой ключ и оставьте его на болте (или гайке) регулировочного рычага, если можете, и поверните головку по часовой стрелке, чтобы быстро снова затянуть.

Используйте большую прямую отвертку, монтировку или другой подходящий инструмент, чтобы натянуть генератор относительно ремня. Если можете, используйте прочную деревянную планку или ручку молотка, если она подойдет. Идеальные области давления будут варьироваться в зависимости от вашей установки. Не устанавливайте рычаг на какие-либо части генератора или двигателя, которые могут быть повреждены давлением. Часто лучше приложить давление к кронштейну крепления двигателя генератора переменного тока или корпусу, частью которого является этот кронштейн.

4. Вытягивая ремень до тех пор, пока он не будет натянут, затяните болт через прорезь регулировочного рычага. Затем затяните болт, которым генератор крепится к кронштейну крепления двигателя. Помощник затягивает болт, пока вы удерживаете натяжение ремня, что упрощает эту часть.

5. Проверьте натяжение большим пальцем; затяните или ослабьте по мере необходимости. Как уже отмечалось, обычно зазор в полдюйма является правильным, но проверьте свое руководство. Плотно затяните все болты и гайки, которые вы ослабили. Пробный запуск двигателя с нагрузкой, такой как микроволновая печь от инвертора или холодильник постоянного тока с большим компрессором. Ожидайте, что ремень немного ослабнет при беге. Новый ремень, вероятно, потребуется снова натянуть после нескольких часов работы. Если ремень слишком ослаблен, он будет продолжать визжать и вызывать перегрев. Если он слишком затянут, это может повредить подшипники генератора и/или водяного насоса.

Дополнительная литература

См. нашу статью об электрических системах, чтобы узнать больше о бортовых системах зарядки и аккумуляторных батареях.

Как проверить подшипники

Пока натяжение генератора ослаблено, вы можете снять ремень с колеса генератора, чтобы проверить неисправные подшипники, если вы считаете, что это проблема. Это может вызвать дополнительную нагрузку на ремень и визг. Вращайте генератор и проверьте, нет ли грохота или ограниченного вращения.

Симптомы также включают перегрев, запах горелого ремня и чрезмерный износ ремня. При работающем двигателе хороший механик может определить перегрев, прикоснувшись к подшипникам, но обычный яхтсмен не должен рисковать обжечься. Инфракрасный термодатчик поможет, если вы знаете нормальную рабочую температуру в этой области. Прослушивание с помощью стетоскопа механика также может помочь, если вы знакомы со звуками подшипников. Проблемы с подшипниками, вероятно, будут быстро ухудшаться, и их следует решать незамедлительно.

Реклама

Связанные статьи

Поднимите воздух вниз: как улучшить вентиляцию на любой лодке

Хорошая вентиляция внутри лодки необходима для обеспечения комфорта и безопасности. Вот как получить прохладный ветерок.

Подробнее

Лучшие товары для ухода и обслуживания лодок

Наша команда экспертов BoatUS оценивает свои продукты для ухода и обслуживания лодок.

Подробнее

Участники BoatUS делятся своими лучшими переделками лодок

Два участника BoatUS делятся вдохновляющими переделками своих моторных лодок с центральной консолью и спортивных купе.

Подробнее

Темы

Нажмите, чтобы ознакомиться со статьями по теме

как самостоятельно установить и отремонтироватьсистемыобслуживаниесистемы

Опубликовано: август 2019 г.

Автор

Том Нил

Технический редактор журнала BoatUS

Один из ведущих технических экспертов в морской индустрии, Том Нил, технический редактор журнала BoatUS, получил девять первых наград от Boating Writers International и является автором в популярной колонке журнала «Спросите экспертов». Его глубина технических знаний обусловлена ​​более чем 30-летним проживанием на борту различных лодок со своей семьей, путешествиями вдоль и поперек и, по сути, обучением тому, как устанавливать, ремонтировать и восстанавливать каждую бортовую систему самостоятельно. Юрист по образованию, большую часть своей карьеры Том был редактором и обозревателем в национальных журналах, таких как Cruising World, PassageMaker и Soundings. Он написал нашумевшие мемуары «Все в одной лодке» (McGraw Hill), а также «Путеводитель по круизам по Чесапикскому заливу», том. 1. В эти дни Том и его жена Мел с удовольствием путешествуют на своем Camano 41 Chez Nous 2006 года выпуска со своими внуками.

Журнал BoatUS — это преимущество членства в BoatUS

Преимущества членства включают:

• Подписка на печатную версию журнала BoatUS Magazine

• 4% возврата при покупках в магазинах West Marine или на сайте WestMarine.com

• Скидки на топливо, временные промахи, ремонт и многое другое в более чем 1200 предприятиях

• Скидки на круизы, чартеры, аренду автомобилей, проживание в отелях и многое другое…

• Все всего за 25 долларов в год!

Вступайте сегодня

Почему мой новый змеиный пояс ослаблен?

Поликлиновой ремень отвечает за передачу мощности от двигателя к различным компонентам автомобиля. Это сверхпрочный ремень с зубьями для захвата и привода шкивов.

Некоторые поликлиновые ремни изготавливаются из эластичного материала, что делает их свободными. Это связано с тем, что они спроектированы таким образом, чтобы свободно прилегать к двигателю и плотно прилегать к шкивам.

Возможно, вам придется заменить поликлиновой ремень, если он слишком ослаблен или туго натянут. Вы также должны проверить его на наличие видимых повреждений, таких как трещины или истирание.

Ослабление поликлинового ремня может происходить по многим причинам. Наиболее распространенные причины заключаются в том, что ремень слишком сильно изношен или неправильно натянут.

Если вы заметили, что поликлиновой ремень ослаблен или недостаточно натянут, это может быть признаком того, что его необходимо заменить в ближайшее время. Вы должны как можно скорее проверить его у механика, прежде чем с вашим двигателем может произойти какое-либо еще повреждение.

Поликлиновой ремень должен быть постоянно натянут, чтобы предотвратить его отрыв. Ремень может соскочить, если выравнивание не выровнено. Возможно, натяжитель не выровнен и недостаточно натягивает ремень.

Механик должен проверить натяжитель и при необходимости заменить его. Причиной может быть ослабленный натяжной шкив или неотрегулированный шкив натяжителя.

В змеевидной схеме ремня натяжной ролик используется для регулировки натяжения ремня по мере необходимости путем увеличения или уменьшения натяжения ремня. Ослабленный ролик натяжителя или неотрегулированный ремень могут привести к его падению.

Как правило, неисправность генератора возникает из-за переднего и заднего подшипников, несущих якорь; ремень несет прямую ответственность за исправность подшипников. Слишком натянутый ремень вызовет чрезмерные боковые нагрузки и вызовет перегрев подшипников.

Следовательно, генератор будет шуметь, терять мощность и даже заедать. Генератор будет проскальзывать, если ремень слишком ослаблен. Генераторам переменного тока и батареям, возможно, придется работать больше из-за этого проскальзывания. Ниже приведены некоторые из наиболее распространенных проблем:

Поликлиновые ремни с ребристыми сторонами теперь имеют мягкую войлочную поверхность. Потрескавшийся ремень можно увидеть на фото ниже; по мере износа резинка ремня затвердевает и трескается. При износе ремня он растягивается и теряет натяжение.

Время от времени из-за этого проскальзывает ремень. Двигатель может визжать или чирикать под капотом в сырую погоду или при запуске двигателя утром.

На фотографии показан свободно вращающийся шкив, используемый во многих автомобилях для прокладки поликлиновых ремней. Для этой цели используются натяжные шкивы. Есть небольшой подшипник, который заставляет его крутиться.

Если подшипник изнашивается, он будет издавать воющий или жужжащий звук. Поскольку многие устройства с ременным приводом могут издавать похожие звуки, диагностика этого может занять некоторое время.

Имеется несколько шкивов, по которым проходит поликлиновой ремень. Ремень будет визжать, если по какой-либо причине какое-либо устройство с ременным приводом или натяжной ролик не будут совмещены с ним.

Новый ремень после замены часто скрипит или быстро изнашивается. Ремень быстрее изнашивается с одной стороны машины, что является одним из симптомов этой проблемы.

Некоторые автомобили позволяют регулировать натяжение ремня вручную по мере его растяжения с течением времени. Если вовремя не отрегулировать натяжение, ремень будет проскальзывать.

Наверное, нет ничего более раздражающего, чем автомобиль со старым японским или корейским двигателем, который при запуске издает ужасный визг.

Во многих автомобилях с гидравлическими поликлиновыми натяжителями ремня натяжение поддерживается небольшим «амортизатором» вместо пружины. Также есть вероятность неудачи.

Если двигатель работает, вы можете услышать дребезжащий звук в районе ремня или течь из натяжителя. Во многих автомобилях этот элемент часто выходит из строя.

Любой ремень должен быть правильно натянут. Старые подпружиненные автоматические натяжители ремней часто выходят из строя из-за заедания или износа деталей. Поликлиновые ремни имеют тенденцию проскальзывать без надлежащего натяжения.

Это приведет к более быстрому износу ремня. Натяжитель поликлинового ремня может заклинить, что приведет к падению ремня.

При повороте руля в одну сторону или запуске двигателя ослабленный поликлиновой ремень будет громко визжать. Поликлиновой ремень также может продолжать соскальзывать со шкива, если натяжитель работает неправильно.

В некоторых случаях в двигателе появляются утечки масла вокруг ремня, пропитывая ремень маслом, как показано на фотографии. Существует вероятность того, что масло или охлаждающая жидкость могут очень быстро повредить поликлиновой ремень или ремень ГРМ.

В двигателе с утечкой масла в районе ремня новый поликлиновой ремень прослужил меньше недели. Установка нового ремня в этом случае будет бессмысленной. Первое, что необходимо сделать, это устранить течь масла.

Несоосность поликлинового ремня или неисправный натяжитель обычно являются причиной износа поликлинового ремня. Осмотр ремня может помочь вам диагностировать проблему как до, так и после снятия ремня, даже если вы не слышите проблему.

Изнашивание ремня по краям обычно является признаком того, что шкивы смещены. Сторона шкива привода вспомогательных агрегатов царапает верхний край ремня, когда он неправильно расположен на шкиве, в конечном итоге изнашивая его.

В большинстве случаев это можно определить, наблюдая за износом края ремня. Шкивы и ремни трутся друг о друга, вызывая стук или трение.

Это вызвано проскальзыванием ремня, и ремень образует остекление на своих краях, гребнях или канавках. Проскальзывание может быть из-за потери натяжения ремня (или слабого натяжителя) или перекоса шкивов.

Всякий раз, когда ремень соскальзывает со своей дорожки, трение между ремнем и шкивами привода вспомогательных агрегатов приводит к его перегреву. Скрипящие звуки обычно указывают на то, что пришло время заменить лампочку.

Возраст человека обычно является фактором, способствующим чрезмерному растрескиванию. Резина становится более сухой и менее податливой с возрастом и использованием, что делает поликлиновые ремни более склонными к растрескиванию по мере старения.

Однако неисправный натяжитель также может стать причиной растрескивания. Натяжение ремня на шкивах — это работа натяжителя, который подпружинен. Ослабленный ремень всегда следует проверять, чтобы убедиться, что натяжитель работает должным образом и не начинает ли он проскальзывать.

Ваш генератор не будет правильно заряжать аккумулятор, если поликлиновой ремень слишком ослаблен, и ваши аксессуары также могут работать неправильно. Вы должны затянуть ремень, чтобы решить эту проблему.

Натяжение поликлинового ремня можно отрегулировать, открыв капот и найдя регулировочный винт. На этом винте обычно есть барашковая гайка, расположенная рядом с генератором.

Приложите усилие, поместив торцевой конец торцевого ключа на барашковую гайку и повернув по часовой стрелке. Барашковую гайку, скорее всего, нельзя будет отрегулировать вручную, поэтому проверьте, есть ли в наборе головок головка, которая будет плотно прилегать к гайке, и затяните ее, тем самым увеличивая натяжение поликлинового ремня.

Периодически проверяйте натяжение ремня. Захватите любую часть ремня между двумя шкивами пальцами. Для большинства автомобилей ремень должен иметь зазор около 1/4 дюйма.

Во второй раз убедитесь в правильности натяжения ремня. Ремень следует проверять в движении после запуска автомобиля. Генератор будет скулить, если от него исходит свист.

Генератор, который гудит или пульсирует, указывает на то, что натяжение ремня слишком сильное, что повреждает генератор. Еще раз проверьте натяжение, ослабив ремень и повернув регулировочный винт против часовой стрелки.

Убедитесь, что все в порядке. Все ваши аксессуары должны обеспечивать постоянную мощность. Убедитесь, что все ваши аксессуары включены одновременно. Неправильно натянутый ремень приведет к неисправности.

Автомобиль, у которого порвался поликлиновой ремень, должен быть отбуксирован без возможности управления автомобилем. Если поликлиновой ремень не установлен, двигатель будет перегреваться, если водяной насос не работает.

В случае поломки могут быть повреждены другие детали, а также ремень. Были случаи, когда порванные ремни приводили к поломке кожуха радиатора и разрыву шлангов охлаждающей жидкости. Шлепки, визг или стук под капотом являются признаком обрыва поликлинового ремня.

Также возможно, что контрольная лампа в форме аккумулятора на системе зарядки загорится, потому что генератор переменного тока перестанет заряжать аккумулятор. Насос гидроусилителя рулевого управления, работающий от гидравлики, приводит к жесткости рулевого управления.

Срок службы поликлинового ремня может составлять от 30 000 до более 100 000 миль. Почти все производители автомобилей рекомендуют проверять поликлиновые ремни во время регулярного технического обслуживания, а не указывать интервалы замены поликлиновых ремней.

Помимо проверки на наличие трещин, сколов, поврежденных краев, отсутствующих кусков, стекол и других признаков износа, механик также проверит масло вашего автомобиля.
