Подключение автосканеров ELM327 к ОС Андроид

Для оперативной диагностики легковых и грузовых автомобилей предназначены сканеры ELM327. Это компактные устройства, позволяющие выявлять и устранять ошибки в работе электроники и основных систем транспортных средств. Они простые в эксплуатации, надежные, компактные и недорогие.

Современные диагностические адаптеры ELM327 совместимы с операционными системами Android, Windows и iOS. Они с легкостью подключаются к стационарным компьютерам, планшетам и смартфонам. Для этого может использоваться сеть Wi-Fi, Bluetooth или USB-кабель. Независимо от того, какой модели устройства вы отдали предпочтение, подключить диагностический адаптер к гаджету, работающему на ОС Android, не составит труда. С этой задачей справится даже неопытный автовладелец.

Подключение ELM327 Wi-Fi к Android: пошаговая инструкция

Чтобы выполнить диагностику автомобиля с помощью сканера OBDII и смартфона, действуйте следующим образом:

  • Вставьте диагностический адаптер ELM327 в предназначенный для него разъем и дождитесь, пока на приборе замигают огоньки.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
    Обычно это происходит в течение 10 – 20 секунд и свидетельствует о том, что устройство готово к работе. Обратите внимание, что двигатель автомобиля в это время должен быть включен.
  • Войдите в список доступных Wi-Fi сетей на своем телефоне и найдите в нем WiFi_OBD2. В открывшемся окошке коснитесь надписи «Изменить сеть», а затем выберите пункт «Дополнительно» или «Расширенные параметры» (в зависимости от версии ОС).
  • Нажмите последовательно «Настройки IP» и «Пользовательские», а затем введите в специальное окошко IP-адрес диагностического адаптера. После этого вам останется только сохранить внесенные изменения.
  • Далее войдите в приложение Torque или воспользуйтесь другой программой для диагностики электроники авто (это может быть OpenDiag Mobile, HobDrive и т.д.). Нажмите кнопку «Состояние адаптера».
  • Перейдите в раздел «Настройки», выберите «Тип подключения» и нажмите «Wi-Fi». Убедившись, что IP-адрес сканера ELM327 отображается правильно, начинайте процедуру диагностики.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Практика показывает, что большинство автовладельцев используют для оценки состояния транспортных средств программу Torque. Это не удивительно, поскольку она обычно поставляется в комплекте с диагностическим сканером. Но вы можете отдать предпочтение и другому приложению – последовательность действий, необходимых для настройки устройства, не претерпит значительных изменений.

Как выполнить подключение ELM327 Bluetooth к Android

Если вы купили диагностический адаптер ELM327 с Bluetooth, соединить его с телефоном, работающим на Андроид, также не составит труда. Действовать в данном случае нужно последовательно:

  • Вставьте сканер в предназначенный для него разъем, запустите двигатель машины или включите зажигание. Дождитесь, пока на корпусе устройства загорится лампочка или просто засеките 20 секунд.
  • Войдите в меню своего смартфона и выберите «Настройки Bluetooth». Отметьте пункт «Видно другим» и нажмите на кнопку «Поиск устройств».
  • Когда смартфон обнаружит диагностический адаптер ELM327, в списке доступных устройств появится «OBDII».Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Нажмите на него, чтобы добиться сопряжения автосканера с вашим телефоном.
  • Введите ключ доступа в предназначенное для него окошко. Это может быть комбинация 1234 или 6789, 1111 или 0000.
  • Войдите в приложение, которое будет использоваться вами для диагностики автомобиля. В разделе «Настройки» нажмите кнопку «Тип подключения» и выберите Bluetooth. Сохраните настройки и покиньте программу.
  • Ещё раз войдите в приложение и запустите проверку состояния электроники и других систем транспортного средства.

Схемы соединения диагностического адаптера OBD2 со смартфоном, работающим на ОС Android, посредством Wi-Fi и Bluetooth во многом похожи. Какому бы варианту вы не отдали предпочтение, важно делать всё аккуратно и чётко придерживаться инструкции.

Подключение ELM327 USB к Android: основные этапы

Если вы собираетесь использовать для проверки правильности функционирования электроники транспортного средства ноутбук или планшет, выполните подключение адаптера ELM327 USB к Android.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Сделать это можно в несколько этапов:

  • Скачайте USB-драйвер для диагностического автосканера, которым вы пользуетесь. Для этого нужно предварительно получить Root-Права на Андроид.
  • Разархивировав драйвер, войдите в папку D2XXSample\bin и выберите программу D2XXSample.apk. Вы должны установить её на свой планшет или ноутбук. Если не получится с первого раза, войдите в D2XXSample\obj\local\armeabi и, выбрав файл libftd2xx-jni.so, перенесите его в системную папку своего электронного гаджета data/data/com.ftdi.d2xx. После этого установить программу D2XXSample.apk не составит труда.
  • Скачайте на планшет или ноутбук приложение Torque или другой инструмент для диагностики автомобилей. Откройте эту программу, в разделе «Настройки» нажмите «Тип подключения» и выберите «USB». Выполнив указанные действия, вы сможете приступить к проверке качества работы авто.

Использовать USB-кабель для соединения диагностического адаптера OBDII с планшетом или ноутбуком целесообразно только в том случае, если сканер не поддерживает Wi-Fi и Bluetooth.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Это не очень удобный и более трудоемкий вариант, ведь вам придётся дополнительно получить Root-Права на Андроид.

Как подключить ELM-327 Bluetooth: инструкция на русском языке

1. Установите Bluetooth-адаптер на компьютер.

В трее появится значек "Bluetooth устройства".

2. Подключаем ELM327 Bluetooth или iOBD bluetooth к авто. На адаптере должен загореться индикатор питания.

Щелкаем мышкой по значку bluetooth 2 раза.

Жмем кнопку "Add".

В появившемся окошке ставим единственную галочку:

и жмем "Далее".

Дальше ваш компьютер должен увидеть ELM327 Bluetooth:

Жмем "Далее".

Следующим шагом необходимо будет ввести ключ доступа: 1234

И нажать "Далее".

Далее необходимо запомнить номер виртуального COM-порта, он нам понадобится при настройке диагностических программ:

Жмем "Готово", и запускаем любую программу для диагностики.

Адаптеры на базе чипа ELM327 вы можете приобрести в нашем интернет-магазине:

Программное обеспечение для Android OS, совместимое с адаптерами ELM327 Bluetooth:

Torque

Программа Torque Lite создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II с помощью адаптера ELM327 Bluetooth.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Бесплатной версии будет достаточно для изучения базовых параметров вашего автомобиля и удаления ошибок(в том числе ошибки Check Engine).

Программа TorquePro создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II. Программа умеет отображать текущие параметры работы двигателя, отображать и расшифровывать коды ошибок, стирать ошибки из ЭБУ автомобиля (погасить лампочку Сheck Engine).

Torque Lite Torque Pro

DashCommand

DashCommand, популярная мультиплатформенная программа для самостоятельной диагностики OBDII-совместимых автомобилей при помощи адаптеров на базе чипов ELM 32.57.

Среди множества отображаемых параметров можно выделить следующие:Обороты двигателя, скорость автомобиля, положение дроссельной заслонки, положение педалей газа и тормоза, расход топлива, расчет расстояния и времени движения на оставшемся топливе, работа газораспределительного механизма, подача охлаждающей жидкости, работа катализатора, нагрузка на двигатель, расчет затрат на топливо, расчет ускорения, расчет крутящих моментов на узлах авто, количество остановок, логирование дистанций, чтение ошибок и многое другое.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

DashCommand

BMWhat

BMWhat - лучшее приложение для владельцев BMW! Приложение совместимо практически со всеми электронными блоками управления BMW. Раньше подобный функционал был возможен только при использовании специализированных автосканеров. Теперь с помощью адаптера ELM327 и программы BMWhat вы cможете провести полноценную диагностику и кодирование вашего автомобиля BMW самостоятельно. Пожалуйста, попробуйте бесплатную версию, чтобы убедиться, что ваша модель автомобиля поддерживается.

Carly for BMW - (New Version)

CarGauge

Еще одно приложения для чтения ошибок и диагностирования вашего автомобиля с помощью адаптера iOBD. Вставляете адаптер в разъем OBD-II в вашем автомобиле, устанавливаете программу и в ваших руках отличный инструмент для общения с вашим автомобилем. Доступны две версии данного программного обеспечения: Lite для ознакомления с функциональными возможностями и Pro для активации всех возможностей данной программы и полноценной работы со всеми поддерживаемыми транспортными средствами.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Версия Pro является платной.

Car Gauge Lite Car Gauge Pro

OBD Car Doctor

Чтение динамических и сохраненных параметров из ECU автомобилей поддерживающих стандарт OBD-II. Поддержка чтения данных для машин с несколькими ECU.

Возможности: чтение параметров работы двигателя и автомобиля в реальном времени, графики изменения параметров, чтение и сброс ошибок "check engine", расход горючего, сохранение информации об ошибках, автостарт последней считываемой команды, консольный режим для ручного ввода команд OBD-II и настройки адаптера, чтение GPS параметров: скорость, высота над уровнем моря

OBD Авто Доктор OBD Авто Доктор Pro

eZWay

Сообщество eZWay - это персональная страница Вашего авто на http://ezway.pro, рейтинги лучших водителей, ежедневная статистика поездок, вся история поломок автомобиля, возможность считать коды ошибок и самостоятельно погасить "check engine", сэкономив на диагностике, контроль расхода топлива, сравнения расхода с заявленным производителем, учет заправок и оптимизация затрат на бензин, подсчет стоимости пробега одного километра.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Программа позволяет контролировать огромное количество параметров, что очень важно для каждого, кого заботит исправность транспортного средства.

OBD eZWay

ScanMaster Lite

Описание ScanMaster Lite представляет собой приложение для диагностики автомобилей соответствующих OBD-2/EOBD стандартам. Это приложение "превращает" ваш Android смартфонпланшет в диагностическое устройство вашего транспортного средства. Многие важные OBD-2 функции являются не ограниченно доступными, не смотря на "Lite". Только количество параметров и кодов ошибок ограничено по сравнению с Pro версией. Платная версии Pro с еще большим набором функциональности появиться в ближайшее время.

ScanMaster Lite

ECU Tracker

Данная программа позволяет просматривать информацию о работе вашего транспортного средства в режиме реального времени. Расход топлива (общий за поездку, кратковременный, мгновенный) на основе данных с инжекторас датчика массового расхода воздуха, расход топлива в литрах за поездку, пробег за поездку, расход топлива в час.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Все эти параметры позволяют косвеннонапрямую оценить исправность систем транспортного средства и принять решение о необходимости технического обслуживания.

ECUTracker

hobDrive

ХобДрайв это продвинутый Бортовой Компьютер и автомобильная диагностическая программа. ХобДрайв использует данные GPS и информацию из автомобиля, получаемую через ELM327 адаптер, чтобы непрерывно собирать и накапливать статистику во время движения.

Программное обеспечение позволяет контролировать огромное количество параметров автомобиля, что дает возможность следить за исправностью транспортного средства в реальном времени.

hobDrive Demo  hobDrive

OpenDiag Mobile

Данная программа позволяет проводить диагностику автомобилей российского производства с применением адаптеров на базе чипа ELM327. Возможна работа с версиями ELM327 WiFi, Bluetooth и USB.Программное обеспечение дает возможность протестировать электронные блоки на наличие ошибок, отобразить расшифровку неисправности и удалить код из памяти блока управления.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Поддерживаются системы двигателя, противоугонной системы, электропакета, усилителя руля, антиблокировочной и других систем.

OpenDiag Mobile

ELMScan Toyota

ELMScan Toyota - это специализированное приложение для диагностики автомобилей Toyota и Lexus, поддерживающих протокол OBDII. Для подключения к электронным блокам применяется адаптер на базе чипа ELM327.

Возможности программного продукта позволяют работать с большим количеством электронных блоков управления и проводить практически все необходимые процедуры для базовой диагностики состояния транспортного средства.

ELMScan Toyota Demo ELMScan Toyota

Обзор адаптера. Подключение к адаптеру elm327 bluetooth

Для подключения адаптера elm327 bluetooth необходимо пройти через простой алгоритм. Но в первую очередь необходимо убедиться в том, что устройство у вас есть. Желательно воспользоваться моделью obd 2. Адаптер нужно вставить в разъем и включить зажигание. Далее следуем установленную алгоритму:
  • проводим настройку связи с адаптером.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Для этого необходимо зайти в настройки к блютуз. С этой целью заходим в системные настройки, добавляем новое устройство и ждем его обнаружения. Стандартный адаптер имеет название OBDII или obd2. Его необходимо выбрать и для активации ввести стандартный пин код. Обычно он представлен комбинацией: 0000, 1234 или 1111;
  • выбираем адаптер в Car Scanner. С этой целью необходимо перейти в настройки, выбрать подключение, его тип и выбрать само устройство из появившегося списка. Как только адаптер будет обнаружен, делаем стандартное подключение.
Всего в 2 простых шага вы можете самостоятельно настроить адаптер и использовать его функции.

Решил и я написать небольшой обзор на сканер, полученный пару дней назад с DX. Отзывов не нашел, и решил поделиться своим опытом использования. Может и еще кто-нибудь отзывом поделиться.
Так как это был мой первый заказ, то упаковка была благополучно выкинута через три минуты после получения


Упаковкой оказался конверт размерами примерно 10 на 20 см, с пупырчатым полиэтиленом с внутренней стороны.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Комплект поставки имеет несколько позиций заказа:
Super Mini Bluetooth 2.0 Adapter Dongle (Vista Compatible)
ELM327 Bluetooth OBD-II Wireless Transceiver Dongle
1530mAh 3.7V Rechargeable Li-Ion Battery for O2 Atom
Professional Phone and Game Consoles Disassembly Tool (8-Piece Set)
Обзор решил написать только для адаптера OBD-2 для авто, предполагая, что мини-блютуз, аккумулятор для коммуникатора и набор отверток для него же не заслуживают отдельно взятого обзора.
Адаптер оказался абсолютно таким же, как на фотках DX, чуть потертый. Ну это понятно, трудолюбивые китайские руки долго доводили его до ума

С ним был диск (фоток не сделал - диск остался дома). Воткнул я его в DVD-ROM на компе, решил скопировать данные (не доверяю я блестящим кругляшкам для хранения информации - дети мои их быстро царапают).
На диске оказались папка с программой для адаптера и папка с драйверами для блютуза (до сих пор не могу понять, они из экономии дисков на один диск записали для мини-голубозуба и адаптера информацию, или это все к адаптеру прилагалось?).Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид И тут же антивирус сказал: "Ба, зверьки китайские!!! Хозяин, что делать с троянами иноземными?" Так что аккуратнее - папка с дровами для блютуза оказалась передвижным зоопарком троянов. Другая папка была чиста и благополучно была скопирована на HDD.

Так как ноута у меня дома нет, поставил версию программу на смартфон. Забыл сказать, что программа называется - VitalScan. И пошел в машину тестировать. Машина у меня, кстати, Митсубиши Галант 2000 года праворукий. Теоретически протокол у него ISO 9141. Воткнул адаптер, на КПК зацепил устройство по зубу. Первое, что насторожило - это название синей коробки по интерфейсу блютуз: "CAN OBD2". Заказывал ведь универсальный, а тут такое. Дальше больше - программа коннектится к коробку и ничего более: "Trying hardware interface" и все... Думаю: "Всё, хана, прислали китайцы адаптер для CAN-шины." Но решил не расстраиваться и проверить на FORD'е знакомого, у которого точно CAN-шина. На следующий день проверка показала, что и в этом режиме адаптер только "пробует железный интерфейс".Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Промелькнула мысль: "Китайцы прислали просто блютузную светилку для автомобиля ". Пошел в интернеты искать сайт проги и нарыл другую программу OBD Gauge, на базе которой сделана прога с диска. Поставил ее, и в очередной перекур к своей ласточке. И случилось чудо - она не только увидела адаптер, но законнектилась к нему по протоколу OBD II и стала получать ошибки и данные (обороты двигателя, температуры жидкостей, основные показания панели приборов, положение педали газа и т.д.) Коды ошибок тоже прочитала и даже стерла их из ЭБУ. Но при этом подвисло соединение с адаптером. Помог только софт-ресет коммуникатора. Далее было несколько зависов программы. Но это не расстроило, а убедило меня искать прогу для КПК, которая будет работать без подвисов (а их было уже достаточно). Виснет она и на WM6, и на WM6.5, так что проблема чисто программная. Взял ноут и решил проверить соединение с ним, было установлено несколько программ, но заработали только две: та же VitalScan и ScanMasterELM. Работают нормально, без сбоев и подвисов.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Остальные проги требовали СОМ-порт с 1-го по 8-й, а у меня только 11-й был блютуз. На улице -20, сидеть долго в машине и тестировать было не в кайф - главное работает без сбоев. Последним на сегодняшнее число был проверен Хендай Акцент - работает.

И так сделаю вывод - китайский аналог чипа ELM327, позволяющий подключиться к автомобилю по интерфейсу BlueTooth, работает, но необходимо нормальное программное обеспечение для КПК, поиском которого я и занимаюсь сейчас. А еще лучше использоваться полноценный диагностический кабель.
Вопрос: может у кого уже есть опыт работы с такими программами диагностики, или, например, есть более стабильные версии OBD Gauge? Поделитесь программой или сайтом программы, что бы можно было подключиться ко всем датчикам.
Для коннекта с ноутбуком можно взять и проводную версию адаптера, но для этого возможно понадобится еще и переходник USB->COM, так как почти все ноуты последнее время идут без этих портов.
P.S. Кстати, так пока и не проверил CAN-шину на Ford'е знакомого.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Как только проверю - отпишусь.

Всех благ.

Как подключить сканер обд 2

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

КРАТКОЕ СОДЕРЖАНИЕ:

  1. Подключите устройство к телефону по Bluetooth
  2. Подключите устройство в настройках программы Torque

После покупки автомобильного диагностического сканера кодов OBD 2 нам очень часто задают вопрос – как его использовать? Действительно, разобраться с подключением бывает непросто, особенно, когда первый раз держишь устройство в руках. Именно поэтому мы написали данную статью – надеемся, она поможет Вам приступить к работе с устройством сразу после покупки и не терять драгоценное время.

Для начала давайте рассмотрим само устройство. Оно представляет собой небольшую коробочку, которая является, фактически, переходником для подключения Вашего смартфона к автомобилю через Bluetooth.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Всей расшифровкой и обработкой информации занимается Ваш телефон – при помощи специальной установленной программы. Именно наличие практически у каждого человека небольшого смартфона сделало возможным производство бытовых автомобильных сканеров OBD II. Раньше для расшифровки использовались мощные компьютеры, которые устанавливались только в автосервисах. А теперь проверить состояние всех систем Вашего железного коня можно так же легко, как сделать покупку в обычном магазине! А самое главное – автомобильный сканер является «мультимарочным», то есть, подходит для абсолютно любого автомобиля!

Но вернемся к нашему устройству:

Рис. 1. Внешний вид автомобильного диагностического сканера OBD 2

В некоторых моделях сканеров в комплекте с устройством идет диск с программным обеспечением. Но на самом деле, для работы он совершенно не обязателен. Все, что нам нужно – это само устройство и смартфон.

Первое, что нам нужно – это найти диагностический разъем в автомобиле.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Многие люди сразу лезут под капот, но в большинстве случаев разъем находится внутри салона, где-то под рулевой колонкой. Скажем честно – чтобы его обнаружить, придётся постараться. Советуем использовать фонарик. Зато после того, как он будет найден, Вы сможете устанавливать сканер не глядя.

Следующим шагом идет установка самого сканера. Желательно производить установку при заглушенном автомобиле. Разъем устроен таким образом, что неправильно вставить устройство невозможно.

После установки в разъем на устройстве загорится индикатор.

Теперь нам понадобится сама программа. Мы (сотрудники интернет-магазина «Азиада») пользуемся смартфонами на Андроиде, поэтому статью пишем исходя из собственного опыта. На смартфонах с другими операционными системами процесс будет очень похож, мы уверены, что Вы без труда разберётесь.

Итак, открываем Google Play Market. Существует большое количество программ для диагностики, они отличаются возможностями, интерфейсом и т.д.. Лично мы используем программу Torque – управление в ней интуитивно понятно и не требует каких-либо особых знаний.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Впоследствии Вы всегда сможете установить другой софт.

Рис. 2. Приложения в Play Market при поисковом запросе «Torque »

Вбив в поисковую строку «Torque», мы увидим, что таких программ две – платная версия и бесплатная (см. рис. 2). Для начала есть смысл не тратить деньги и поставить бесплатную версию. В 99% случаев ее возможностей достаточно.

И получаем вот такой ярлык на рабочем столе:

Рис. 3. Ярлык программы «Torque» на рабочем столе

Теперь нам нужно соединить смартфон и автомобильный диагностический сканер кодов через Bluetooth. Соединение происходит в два этапа – первым этапом мы должны объяснить Андроиду, что у нас есть новое Bluetooth – устройство и нам нужно его подключить к телефону. Вторым этапом мы должны объяснить программе Torque, что подключенное по беспроводному каналу устройство и есть наш сканер.

Для этого открываем в вашем телефоне «настройки», выбираем закладку «Bluetooth», затем в списке ищем сканер.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Если его там нет – вытащите и установите его в разъем еще раз, возможно, он просто впал в «спящий режим».

Рис. 4. Подключение автомобильного диагностического сканера через Bluetooth

Иногда прибор определяется весьма странно, например, как на рисунке – 00:11:10:24:03:49. Но после того, как Вы его подключите, он обретет свое «настоящее» имя и станет называться Aut-Tech.

Итак, щелкаем на устройство в списке. Выскочит окошко, в котором нужно будет ввести пароль – 1234. Возможно, у других устройств пароль будет другим, но это всегда простейшее сочетание символов – 1111, 0000, 1234, 123456 и так далее. После ввода пароля нажмите клавишу «ОК».

Рис. 5. Запрос пароля для подключения

Устройство будет подключено. Обратите внимание на забавный факт – на многих смартфонах значок беспроводного соединения не меняет цвет!

Тем не менее, в списке появится надпись – «авторизовано».

Рис. 6. Устройство Aut-Tech авторизовано

Теперь запускаем саму программу.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Затем на экране щёлкаем на кнопку с шестеренкой – это «настройки». В зависимости от типа Вашего устройства и диагонали экрана внешний вид может отличаться от наших картинок. В некоторых случаях настройки вызываются нажатием на отдельную кнопку на корпусе смартфона. Это зависит только от модели аппарата, который Вы используете.

После нажатия появится меню, в котором выбираем «настройки»:

Рис. 7. Кнопка «Меню» в программе «Torque»

В настройках среди прочего нам нужно проверить раздел «Connection» – должно быть установлено «Bluetooth» (бывают адаптеры с подключением по Wi-Fi, настраиваются практически так же).

И самое главное – нажмите на раздел «Device». Выскочит список всех устройств, которые Вы подключали по Bluetooth – Ваши гарнитуры, беспроводные колонки и прочее. В списке выберите Aut-Tech – это и есть наш диагностический сканер.

Рис. 8. Интересующие нас пункты меню

Рис. 9. Выбор устройства Bluetooth

Примечание: В нашем случае мы ничего не подключали к данному планшету ранее, поэтому в списке и присутствует только «Aut-Tech».Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид У Вас ситуация может быть немного иная.

ПОЗДРАВЛЯЕМ! УСТРОЙСТВО ПОДКЛЮЧЕНО И РАБОТАЕТ!

Как это проверить? Самый простой вариант – считать показания какого-либо датчика. Идеально для этих целей подходит датчик напряжения на аккумуляторе. Для этого в основном меню программы на пустом поле задержите палец на несколько секунд. Появится меню, выберите «Add Display» -> «Display» -> «Voltage». Выберите желаемый размер дисплея, и он будет помещен на рабочий стол программы. Заведите машину – и индикатор покажет напряжение – 14 вольт когда машина заведена, или 12 вольт если мотор заглушен.

Рис. 10. Напряжение на аккумуляторе

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Интерфейс программы
Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Дата публикации: 27 июня 2017 .
Категория: Автотехника.

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

  • Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
  • Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

  • SAE J1850 PWM/VPW;
  • ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
  • SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

  • Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

  • Подключить ELM327 в соответствующий разъем.
  • Завести двигатель авто.
  • Активировать блютуз на мобильном устройстве.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  • Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
  • Нажать на «Поиск нового оборудования».
  • Дождаться, пока на экране телефона не отобразится список доступных устройств.
  • Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
  • Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
  • Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

  • OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
  • Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

  • Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

  • Подключить сканер в разъем в автомобиле.
  • Завести двигатель машины.
  • Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
  • Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
  • Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
  • Повторно нажать «Далее».
  • В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
  • Снова нажать «Далее».
  • Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

  • Подключить сканер к разъему в авто.
  • Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
  • Справа будет синяя стрелка, на которую необходимо нажать.
  • В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
  • Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

  • Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
  • ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
  • Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

В заключении

ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

‎App Store: Car Scanner ELM OBD2

Лучшее приложение для диагностики и контроля автомобиля для iPhone/iPad.
Наблюдайте за параметрами работы Вашего автомобиля в режиме реального времени, считывайте и сбрасывайте ошибки и стоп-кадры, следите за результатами самодиагностики ЭБУ, замеряйте разгон автомобиля, ведите статистику расхода топлива и многое другое:
1) Настройте приборную панель так, как Вам удобно. Вы можете настроить несколько страниц, выбрав указатели различного вида (стрелочный указатель, текст, график) и настроив внешний вид каждого из них.
2) Добавляйте дополнительные датчики, чтобы получить то, что скрыл от вас производитель автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
3) Считывайте и сбрасывайте ошибки. Car Scanner включает обширную базу расшифровок ошибок.
4) Считывайте стоп-кадры (состояние датчиков в момент сохранения ошибки).
5) Наблюдайте за результатами самодиагностики ЭБУ.
6) Проверьте, готов ли автомобиль к тестам экологичности выхлопа.
7) Наблюдайте за показаниями всех датчиков на одном экране.
8) Car Scanner поддерживает все автомобили, совместимые со стандартом OBD2 (перейдите по адресу carscanner.info, чтобы получить больше информации).
9) Car Scanner включает в себя заранее настроенные профили подключения для самых разных автомобилей.
Некоторые профили подключения предоставят вам дополнительные возможности (особенно для автомобилей Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Dacia, Hyundai, Kia, Mazda, Volkswagen, Audi, Skoda, Seat, BMW).
10) Режим приборной панели можно использовать как проектор на лобовое стекло вашего автомобиля. Получите бесплатно то, что раньше было доступно только премиальным автомобилям!
11) Вы можете производить точные замеры разгона с помощью Car Scanner!
12) Car Scanner можно использовать как маршрутный компьютер! Более того, Car Scanner может отображать статистику расхода топлива!
13) Для автомобилей группы VAG (Volkswagen, Audi, Skoda, Seat) на платформах MQB и PQ26 доступны функции кодирования - настройки скрытых параметров автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
14) И самое главное - с Car Scanner вы бесплатно получите самый большой выбор возможностей во всем App Store! Никаких дополнительных плагинов. Все уже есть в программе.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: список отображаемых параметров различен для каждого автомобиля и на 100% зависит не от программы Car Scanner, а от блока управления автомобилем.

Car Scanner для работы требуется OBD2 адаптер на базе чипа ELM327.
Поддерживаются адаптеры, которые работают по сети Wi-Fi или Bluetooth 4.0. Обратите внимание, адаптеры Bluetooth 2.0 не поддерживаются устройствами iOS из-за ограничений компании Apple.
Рекомендуемые к покупке адаптеры: Kiwi 3, Viecar Bluetooth 4, V-Gate, Carista, LELink, Veepeak, Konnwei KW903.
Внимание «плохие» адаптеры!
Мы столкнулись с ситуацией, что некоторые адаптеры, зачастую китайского производства, не подключаются к смартфону или к автомобилю. В основном это происходит с ДЕШЕВЫМИ адаптерами ELM327 версии 2.1.
Более того, такие адаптеры могут вызывать сбои в работе автомобиля, потерю связи, возникновение задержек при получении данных от автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
Рекомендуем покупку оригинальных адаптеров ELM327 или покупку брендовых адаптеров, указанных выше. Среди них есть и вполне приемлемые по цене.
Работа с автомобилями АвтоВАЗ, ГАЗ, УАЗ возможна, но не гарантируется из-за "особенностей" этих автомобилей.

Car Scanner ELM OBD2 является бесплатным приложением, но, чтобы разблокировать все функции, требуется одноразовая покупка или подписка.

Ни при каких обстоятельствах разработчик этого приложения не будет нести ответственность за инциденты, возникающие в результате использования и / или интерпретации данных в приложении.

Если у вас есть какие-либо проблемы, вы всегда можете связаться с разработчиком, используя Настройки - Связаться с разработчиком в приложении или просто отправить электронное письмо на [email protected]

Car Scanner ELM OBD2 for iOS Terms of use can be found at https://www.carscanner.info/ios-tos/

OBD-адаптер диагностики | Прошивка мультимедийных авто магнитол

OBD-адаптеры (диагностические адаптеры) применяются для диагностики работоспособности различных систем автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Возможность подключения диагностических адаптеров имеется в максимальной комплектации Менако (Ultimate Config). В настоящее время подключение OBD-адаптеров реализовано для автомобилей Renault, Dacia, Lada.

Подключение адаптера

Для подключения к мультимедийной автомагнитоле используются USB-адаптеры OBD. Один кабель адаптера подключается к магнитоле через порт USB, вторая часть адаптера подключается к автомобилю через специальный диагностический разъем.

В максимальной комплектации Менако можно при необходимости использовать OBD-адаптер и USB-модем одновременно. Для их совместного использования потребуется USB разветвитель (USB-Hub). Как OBD-адаптер, так и USB-модем могут работать через USB-разветвитель.

Примечания:

  1. В максимальной комплектации Менако предусмотрена автоматическая инициализация адаптера ELM327 v1.5a (на базе чипа Ch441В) без дополнительных настроек.
  2. Прошивка Менако разработана с учетом одновременной работы USB-флешки и OBD-адаптера (т.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид е. через USB-Hub). Если требуется подключить только адаптер (без USB-флешки), то выполните следующее действие: В корневом каталоге USB-флешки скопируйте папку HOBD в папку Storage Card4 в памяти магнитолы с помощью файлового менеджера Total Commander CE, кнопка которого располагается в главном меню Менако.
  3. OBD адаптер подключается только через USB-кабель, канал Bluetooth ограничен передачей только голосовых сигналов.

Настройка адаптера

После подключения адаптера заведите автомобиль или включите зажигание. Запустите программу HOBD (http://hobdrive.com) при помощи кнопки OBD в меню Менако.

При первом запуске необходимо установить язык в /Screen/Settings/Language и выбрать марку и модель автомобиля из списка в Vehicle Settings. После правильного выбора типа автомобиля, индикатор в левом нижнем углу экрана HOBD станет зеленым и программа начнет отображать текущие параметры работающего двигателя.

Ниже прилагаем несколько фотографий о работе диагностического адаптера ELM327 на Renault Media-Nav.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид



Это обычное окно Хобдрайв «О программе». Ознакомительная версия полностью функциональна, после установки Менако (максимальная комплектация) программа OBD готова к работе (нет необходимости покупать полную версию).



Рекомендуемые модели

Возможна установка широкого спектра моделей адаптеров. Для использования рекомендуем OBDII-USB диагностический адаптер ELM327 v1.5a (чип Ch441В) для WinCE. Рекомендуемый выбор сделан по критериям надежности, универсальности, скорости установления соединения с блоками управления автомобиля, работает с бензиновыми и дизельными автомобилями. На этой модели адаптера имеется готовое решение по настройке.

Основные возможности адаптера ELM327

• Читает и отображает коды неисправностей и их описания.
• Стирает коды.
• Экспортирует данные в различных форматах с возможностью их распечатать.
• Отображает текущие показатели систем.
• Записывает показания и выводит графики в реальном времени.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид



Настройка USB Serial устройств типа ELM327 (OBD-адаптеров)

Важно:

— OBD-адаптер должен поддерживать USB Serial профиль.
— Не гарантируется работоспособность абсолютно любых адаптеров!

  1. В Менако встроены файлы конфигурации для OBD-адаптеров на чипах Ch441 (idVendor=0x1A86; idProduct=0x7523) и PL2302 (idVendor=0x067B; idProduct=0x2303). Работа таких адаптеров возможна без дополнительной настройки, поэтому можно переходить сразу к пункту 4. В противном случае нужно предварительно создать конфиг USB устройства.
  2. Создание конфига USB устройства следует производить в соответствии с разделом «Создание файла конфигурации USB устройства MODEM.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид CFG для Вашего модема.» в руководстве Конфигурация модема в режиме STICK.pdf, однако сам файл конфигурации должен иметь несколько другие параметры в разделе «[USB2COM.COMPORT]»:

[USB2COM.COMPORT]

bInterfaceNumber  =0
sComPort               =COM7:
type                        =Ch441
BaudRate               =38400
ByteSize                 =8
StopBits                  =0
Parity                      =0

  1. Предположим, вы решили назвать новый файл конфигурации OBDII.CFG. Созданный файл конфигурации следует скопировать внутрь ШГУ.
    • Скопируйте файл OBDII.CFG в корень USB флешки.
    • Вставьте USB флешку в ШГУ, включите его, зайдите в меню Menaco.
    • Запустите Total Commander.
    • При помощи Total Commander скопируйте файл OBDII.CFG из корня USB флешки \MD\ в папку \Storage Card\Menavrus\USBCONFIG на ШГУ.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  2. Для работы OBD-адаптера теперь требуется лишь запустить HOBD и выставить нужный порт и профиль машины.



Причины, по которым ELM327 Bluetooth не подключается к ЭБУ, решение проблемы


Причины, по которым адаптер отказывается подключаться к ЭБУ авто

Диагностирующие устройства ELM327 оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

  1. Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Соответственно, как и подключиться к блоку управления.
  2. Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
  3. Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно (автор видео — канал КОЛХОЗ).

Способы решения проблемы своими силами

Если вы уверены в том, что версия программного обеспечения стоит рабочая, в частности, речь идет о прошивке 1.5 и выше, то решить проблему можно своими силами. Убедитесь в том, что в устройстве есть все 6 протоколов из 6. Подключение к управляющему модулю авто возможно при использовании строк инициализации, это позволит девайсу подстроиться под команды ЭБУ. В данном случае имеются в виду строки инициализации к программам для проверки Хоб Драйв и Torque.

Чтобы решить проблему подключения, необходимо действовать следующим образом:

  1. Для начала нужно подсоединить гаджет к соответствующему разъему, который расположен в автомобиле.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Обычно на этом этапе у автовладельцев не возникает проблем с установкой, но в зависимости от конструктивных особенностей транспортного средства, возможно, придется использовать переходник. Как правило, данный разъем располагается под рулевым колесом в салоне машины, в бардачке, за или под ним, иногда штекер монтируется в районе прикуривателя. Более подробно о расположении диагностического разъема вы можете узнать из сервисной документации.
  2. После этого следует запустить мотор авто. Сделав это, вы увидите, определяет ли бортовой компьютер подключенный адаптер или нет. Важно именно завести двигатель, а не включить зажигание.
  3. Следующим этапом будет синхронизация работы устройства со смартфоном, причем последний должен работать на операционной системе Android. Для синхронизации оба гаджета подключаются по беспроводному соединению Bluetooth. Для этого необходимо зайти в настройки Bluetooth на телефоне, активировать опцию, а затем произвести поиск всех устройств, находящихся в сети.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид После того, как телефон выявит устройство, к нему надо будет подключиться, причем для подключения должен использоваться код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
  4. Если гаджет успешно соединится со смартфоном, то нужно запустить программное обеспечение для проверки. Само ПО необходимо настроить, учитывая параметры работоспособности транспортного средства. Для настройки воспользуйтесь рекомендациями, приведенными в инструкции.
  5. В том случае, если все шаги были выполнены верно, то программное обеспечение должно начать проверку. С помощью утилиты вам будет предоставлена все важные данные о работоспособности двигателя, основных систем, а также контроллеров и датчиков. Если же произошло такое, что синхронизировать девайсы не получилось, то выход также есть — нужно попытаться добавить необходимые строки инициализации. Необходимо учитывать, что эти строки являются индивидуальными для всех моделей автомобилей и их необходимо вносить в память вручную.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Эти данные представлены ниже, если каких-то строк нет, то их без проблем можно найти в сети. Главное, чтобы строки инициализации точно соответствовали вашей модели автомобиля, иначе синхронизировать устройства не удастся.

Фотогалерея «Строки инициализации»


1. Данные для инициализации с ЭБУ


2. Данные для иницилазиации с ЭБУ

Диагностика Лады Калины 1, 2 своими руками

Время прочтения

Сложность материала:

Для профи — 4 из 5

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Автор сайта elm327-obd2.ru

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

  1. В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
  2. Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
  3. После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
  4. Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
  5. Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память>Видео «Обзор и тестирование диагностического гаджета ELM327»

Подробная информация о девайсе ELM327 приведена на видео ниже (автор видео — S KITAYA).Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Разборка устройства

Первым делом, естественно, полез смотреть начинку (и проверять работоспособность) полученного устройства
Разбирается легко- саморезы под наклейкой


но не на этом фото :))) Когда фотографировал, вероятно наклейку на другую сторону приложил -плиз простите, исправлюсь

Если судить по маркировке чипа и кварца, адаптер версии 1.5

Обратная сторона…

Порадовало наличие резистора R2 между 3 и 4 выводом OBD разъёма и конструкция разъемов, облегчающие доработку данного адаптера (при необходимости).


Дело в том, что у авто использующих CAN шину часть модулей находится на высокой (HS-CAN), другая – на средней (MS-CAN) шинах, и для того, что бы увидеть максимальное количество блоков бывает необходимо доработать адаптер переключателем типа шины

Без доработок китайские адаптеры работают только на скоростной шине HS-CAN (pin 6,14), а контакты шины MS-CAN (pin 3, 11) не используются.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Для возможности переключения скорости шины необходимо установить переключатель:

Кроме того, довольно распространенная проблемка китайских адаптеров связана со способом включения CAN — использование лишь одного резистора 120 Ом (R2), подключенного между шинами CAN, в то время как по спецификации ELM327 должно быть по одному 100 Ом на каждой, подключенному через конденсатор 560 пФ на землю. Поэтому может понадобиться его включать\отключать (некоторые типы ЭБУ могут отказываться работать с ним, а некоторые без него(веселуха;)) — можно установить переключатель или попробовать доработать схему до спецификации, тем более что это совсем несложно.


Конструкция разъема очень удобная для этой доработки.

Крепление разъема симметричное, при необходимости можно повернуть его на 180 градусов. Я сразу это сделал- в моем автомобиле индикация работы была повернута от меня (не была видна)

Теперь выглядит так

Elm327 на ваз 2114: инструкция по использованию

На примере Ваз 2114 2012 ISO 14230-4 KWP (fast init, 10.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид 4 kbaud) Бензин Россия продемонстрируем, как работает диагностический сканер elm 327 с разъемом OBD II Bluetooth. Как правило, устройство поставляется вместе с диском, на котором имеется специальная программа на русском языке для полноценной диагностики автомобиля.

Еlm 327 Bluetooth функционирует на Android версии не ниже, чем 4.2(на более низких версиях соединения не будет). Для полноценного сканирования подойдет любое устройство на таких платформах.

Перед началом работы пользователь должен установить на смартфон/планшет программу для взаимодействия с автосканером, которая обязательно прилагается к устройству. Именно эта программа и будет анализировать состояние автомобиля, быстро находя источники возможных проблем.

Сам процесс сканирования состояния автомобиля при помощи ELM327 Bluetooth предполагает последовательное выполнение следующих действий:

  1. Прибор вставляется в разъем (в ВАЗ 2114 он находится внизу). После этого на устройстве должна загореться лампочка.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  2. Включается зажигание автомобиля.

На мобильном устройстве (смартфоне/планшете):

  • включается Bluetooth;
  • в настройках для сопряжения вводится пароль «1234»;
  • находится и включается ранее установленная программа диагностики.

Далее происходит соединение

В процессе соединения важно, чтобы на экране мобильного устройства машинка (в верхнем углу экрана) перестала моргать и горела постоянно.

Заводится автомобиль. После этого любые имеющиеся ошибки будут отображены в виде кодов. Всю информацию о конкретных кодах ошибок можно без труда найти в интернете, а затем переходить к их устранению. Если этого не сделать, а просто сбросить ошибки, то на некоторое время «CHEK» (сигнал о имеющихся неполадках) пропадет, но затем загорится снова.

После проведения полного тестирования авто следует извлечь elm327 для ваз 2114 из разъема.

При помощи автосканера можно самостоятельно выявить более 3-х тысяч кодов ошибок, среди которых будут результаты исследований по следующим направлениям:

  1. Состояние топливной системы.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  2. Расход топлива.
  3. Давление топлива.
  4. Уравновешивание топлива (долгосрочное).
  5. Краткосрочные данные топлива.
  6. Положение ДЗ (дроссельной заслонки).
  7. Обороты двигателя в рабочем состоянии и на холостом ходу.
  8. Температура охлаждающей жидкости.
  9. Давление во впускном коллекторе.
  10. Скорость воздухопотока.
  11. Температура воздуха в момент впуска и пр.

Эти и другие параметры подробно анализируются программой при помощи сведений, полученных с автосканера Elm 327. Результатом тестирования станет подробный отчет, выведенный программой на экран смартфона/планшета. В нем будут указаны все имеющиеся в данном автомобиле коды ошибок.

Elm 327 не подключается к эбу (электронным блоком управления): что делать?

Если адаптер elm327 не подключается к ЭБУ ваз 2114, то возможно, что Вы приобрели версию 2.1 либо версию 1.5, которая переделана из 2.1. Дело в том, что в таких устройствах используется другой вариант блютуз-модуля, поддерживающий работу лишь 2-х протоколов из имеющихся 6-ти.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид В этом случае адаптер соединяется со смартфоном/планшетом, но, при попытке соединения с ЭБУ авто, появляется надпись, что ЭБУ не отвечает.

Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации.

Столь внимательное и ответственное отношение к техническому состоянию собственного автомобиля станет гарантией безопасности для Вас и Ваших близких. Поездки любой дальности перестанут быть испытанием собственного везения и превратятся в комфортные путешествия, приносящие максимум удовольствия.

Следует отметить, что подобные ситуации возникают довольно редко. Как правило, качественный автосканер, приобретенный у добропорядочного продавца, не преподносит обладателю никаких неприятных сюрпризов. Главное, чтобы в процессе покупки/заказа устройства была учтена марка машины, год ее выпуска и пр. Целесообразно уточнить у продавца, насколько хорошо адаптируется и работает elm327 на ваз 2114.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Bluetooth OBD II сканер на ELM 327 версии 1.5 — универсал для иномарок и отечественных авто

Выяви причину «Джеки Чана» (check engine) на своем авто! Всем посетителям и авторам обзоров сайта MySku пламенный привет! Итак, сегодня хочу представить на Ваше обозрение вот такую вот вещицу:

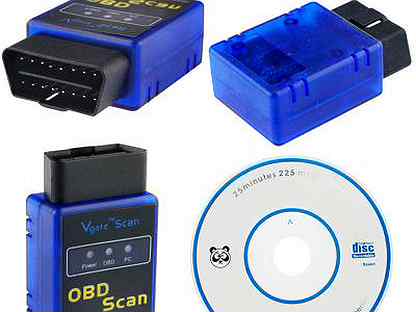

Bluetooth OBD II сканер на ELM 327 версии 1.5

Обзоров данных адаптеров тут, на Муське, было предостаточно, но все они в основном тестировались и исправно служили на автомобилях буржуинского производителя, мой обзор будет акцентироваться на работе и диагностике данного сканера в отечественных авто. Итак начнем!

Предыстория заказа

Изначально данный сканер заказывался для диагностики именно отечественных инжекторных авто с ЭБУ, поэтому было изучено и проштудировано немало интернет-ресурсов по данной тематике, в итоге было выяснено, что сканер на микросхеме-микроконтроллере от компании Elmelectronics — ELM 327 имеет несколько версий: 1.0, 1.3a, 1.4b (по видимому в миру, а может самими китайцами-поддельщиками называемая 1.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид 5) и 2.1. Версия 1.5 (как ни странно именно она, а не последняя 2.1) считается универсальной и подходящей для большинства протоколов обмена данными между ЭБУ и самим сканером: ELM327 — микросхема, преобразующая ряд протоколов, используемых в диагностических шинах автомобилей, в протокол RS-232, разработанный компанией Elmelectronics. В настоящий момент последняя версия микрокода — v2.1 (взято с Википедии) Как ни странно, но на оф. сайте компании микроконтороллер стоит порядка 21$, но наши восточные друзья не взирая на защиту авторских прав штампуют их за сущие центы… (кому интересно, вот ссылка: elmelectronics.com/obdic.html#ELM327v14b


(таблица взята с сайта Elmelectronics

Товар был заказан 27 сентября, получен мною 5 ноября — т. е. посылка (а точнее «мелкий пакет» шел 39 дней. Пришел в пакетике (стандартном целлофановом, с внутренней «пупыркой»). Сам адаптер и CD были упакованы в антистатический конверт с запайкой:

Упаковка и КД с п\о

Содержимое компакт диска приятно удивило — есть программы для Windows, Android, Apple IOS, и даже для Symbian (операционка смартфонов Nokia), причем для Андроида и Винды есть русские версии:

Содержимое CD

Образ CD

yadi.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид sk/d/tX887FCykTkQE

Эксплуатация сканера планировалась с планшетом на Андроиде. Из всего многообразия программ на Play Market для работы с данным адаптером мною были выбраны основные: Torque и OBD Авто Доктор — первая из-за широчайшего функционала и гибкости настроек\выдаваемых параметров, вторая — в выдаче результатов сканирования ошибок русским языком. Позже была установлена Pro версия программы Torque:

Дополнительная информация

Сопряжение планшета\смартфона со сканером происходит по bluetooth, пароль — 1234. Советую сначала «подружить» смартфон\планшет с адаптером:

Запускаем bluetooth на андроид устройстве, делаем видимым для других устройств и запускаем поиск:

1 шаг

Далее выбираем новое найденное устр-во и вводим код сопряжения:

2 шаг

Затем запускаем программу для работы со сканером:

Первый запуск Torque Pro

При первом запуске программа может не «увидеть» сканер, если это произошло, то заходим в «настройки» — «настройки адаптера OBD» — выбираем «тип подключения» (bluetooth, wi-fi или USB), далее заходим в раздел «выберите bluetooth устройство» (галочка должна стоять напротив сканера):

Настройки адаптера OBD в Torque Pro

Все, программа «подружилась» со сканером — можно приступать к работе! Также при каждом запуске Torque она будет спрашивать о включении GPS, это нужно для проведения калибровки (по видимому скорости авто, в «приборной панели» есть возможность просмотра погрешности скорости выдаваемой спидометром авто и скорости по спутникам):

запрос на включение GPS при запуске

Также для улучшения точности параметров, выдаваемых ЭБУ и обработки и вывода этих данных самой программой следует создать профиль под анализируемый авто:

Создание профиля

В принципе для более-менее правдивых данных (с погрешностью 5-7%) достаточно заполнить пункты «Объем двигателя» (в литрах), «Полная масса авто» (в кг), «Объем топливного бака» (в литрах) и «Текущий уровень топлива» (в %) Играясь с настройками, идущими ниже в настройках топлива можно максимально приблизить выдаваемые параметры к реальным данным (как то расход топлива, скорость, пробег, мощность подводимая к колесам….Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид ) В главном окне программы вынесены основные иконки:

Главное окно Torque

«Help

» — онлайн помощник, запускающий браузер и ведущий на сайт и форум разработчика (на английском языке)

«Состояние адаптера

» — запускает информационное меню подключенного сканера, где мы можем увидеть параметры подключенного сканера к андроид устройству и подключение сканера к ЭБУ авто:

Информация о подключенном адаптере

«Графики

» — позволяет строить и записывать графики параметров, выдаваемые различными датчиками (набор температуры охл. жидкости, расход топлива, время разгона до ххх км\ч и т. д.)

«Результаты испытаний

» — пока еще не разобрался с возможностями этого раздела программы…

«Torque scan

» — сканирует ЭБУ на возможность выдавать некие параметры (на самом деле их довольно таки много, тоже пока не разобрался что к чему…)

«Fuel economy

» — плагин, позволяющий контролировать (и соответственно корректировать манерой езды) расход топлива.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

«Обзор на карте

» — позволяет (при включенном GPS) записывать трек отдельных поездок (при выключении зажигания не обнуляется):

Выбор и отображение записанного трека

«Считывание ошибок

» — говорит сам за себя. Запускается журнал ошибок, сканирование памяти ЭБУ на наличие записанных ошибок, выдается информация по существующим ошибкам (соответственно, на какой датчик или проблему стоит обратить внимание, чтобы авто служило хозяину верой и правдой и долго радовало его своей работой

) и возможность (при ликвидации возникшей неисправности) стереть данные ошибки из памяти ЭБУ:

Считывание, анализ и удаление ошибок

Надпись в нижней части экрана на последнем скриншоте гласит: Коды ошибок выделенные серым фоном могут быть стерты самим ЭБУ автомобила после N-ного количества безпроблемных запусков авто (обычно это 30 запусков)

Итак, адаптер подключен, профиль создан, можно приступать к снятию и фиксации данных:

Газ 2705 «Газель Бизнес»


ЭБУ «Микас М 12.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид 3» Данные по расходу топлива не вызывают сомнения у водителя данного авто. Он подтвердил фактический расход с заявленным программой.

Уаз 39099


ЭБУ Bosch М17.9.71 А вот при снятии данных о поездке на данном авто был добавлен новый показатель: Израсходовано (левый нижний на скриншоте), И при расчете пробег\израсходовано получается 15,3 л\100км, а данные с ЭБУ выдают 13 л\100 км (среднее). Я грешу на неправильную настройку профиля, т. к. водитель уверен в показаниях выдаваемых ЭБУ (13 л\100 км)

Также были продиагностированы Ваз 2104 (Какой именно там ЭБУ установлен узнать не удалось, но я склоняюсь к Bosch M79.7) И Ваз 2121 Нива (также не удалось точно узнать какой ЭБУ, но тоже склоняюсь к Bosch M79.7) и Daewoo Nexia (II) с ЭБУ от Delphi, добавлено: ВАЗ 2115 (8ми клапанная) ЭБУ «Январь» Как упоминалось выше, для работы со сканером была выбрана программа «OBD Авто Доктор» в связи с тем, что может выдавать результаты сканирования ошибок на русском языке (Английским владею свободно, да и устройство и принцип работы авто с ЭБУ неплохо знаю, но некоторые технические термины выдаваемые Torque Pro было сложно интерпретировать на русский.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

OBD Авто Доктор


Начало работы


Программа перебирает разные версии протоколов сканирования


Подключилась к ЭБУ (функции стали активными)


Результат сканирования ошибок (пункт в программе «Диагностика») (эта же ошибка на скриншоте под спойлером «считывание ошибок» из программы Torque Pro только на английском языке)


Процесс очистки (жмем среднюю кнопку «отправить сообщение и очистить»


Повторное автосканирование

Фото «подопытных кроликов, их «мозгов» и OBD разъемов:

Ну и напоследок — разборка сканера и его внутренности.

Сам сканер состоит из нескольких модулей: модуля питания, модуля микроконтроллера и модуля bluetooth передатчика:

Модули

Как можно увидеть по фото, основной модуль микроконтроллера построен на базе микросхемы PIC18F25K80 от компании Microchip- вот ссылочка на характеристики данной микрухи: www.microchip.com/wwwproducts/Devices.aspx?product=PIC18F25K80, Bluetooth модуль построен на базе чипа beken bk3231 (версия Bluetooth 2.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид 1, кому интересно ссылка на даташит: www.belon.cn/Uploadfiles/psd/BK3231Datasheet.pdf)

Сам владею авто ваз 2109, карбюраторная, сканер был приобретен по просьбе коллег, для диагностики рабочих и личных авто, покупался за личные, но уже начал приносить прибыль и прямую и косвенную (было обнаружено и вовремя ликвидировано немало сбоев в работе служебных авто, которые могли бы понести гораздо бОльшие затраты и серьезные поломки, знакомые водителей подтягиваются на диагностику за сущие копейки, цель обогатится не ставил, т. к. не могу обдирать людей, работающих на энтузиазме и с полной отдачей в силу воспитания и убеждений, да и порой доброе дело стоит гораздо дороже чем денежные знаки…) На сим смею завершить сей опус, надеюсь кому-то он будет интересен и полезен, возможно кому-то покажется слишком занудным, прошу не пинать сильно за возможные ошибки… Всем Мира, Любви и Счастья!!! Напоследок фото кошки — тезки сайта — «Муськи»

Муська

Как настроить Bluetooth-сканер ELM327 на Android

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу.Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Ведение внутреннего учета.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию для связи с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie - это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или позволяет узнать, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересные сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не можем контролировать этот другой сайт. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любое время изменить свое решение, написав нам или отправив нам электронное письмо.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ

OBD II Как настроить сканер ELM327 USB-кабель OBD II с ПК

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Ведение внутреннего учета.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  • Время от времени мы также можем использовать вашу информацию для связи с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie - это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или позволяет узнать, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересные сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не можем контролировать этот другой сайт. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любое время изменить свое решение, написав нам или отправив нам электронное письмо.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Настройка адаптера Bluetooth ELM327 для Windows 8.1 / RT / 10

Настройка адаптеров Bluetooth OBD в Windows 8.1 / RT

Существует 2 способа сопряжения устройства Bluetooth с планшетом / ПК с Windows 8.1 / RT. С помощью панели управления «Устройство и принтер» или новой «Настройки ПК»

Для добавления устройств OBD с помощью «Устройство и принтер» из «Панели управления»

  1. Вставьте ключ OBD в порт OBD автомобиля, установите зажигание в положение ON

  2. Откройте «Панель управления» с рабочего стола Windows

  3. Откройте апплет «Устройства и принтеры» в Панели управления.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

  4. Нажмите «Добавить устройство», подождите, пока адаптер OBD II не появится в списке потенциальных устройств

  5. Щелкните устройство OBD II для сопряжения,

  6. Введите код доступа устройства, если его спросят

  7. На этом этапе должен появиться индикатор выполнения «Добавление устройства», дождитесь его завершения.

В качестве альтернативы вы можете использовать апплет настройки ПК, чтобы добавить устройство OBD. Однако ошибка в Windows 8.1 / RT часто мешает подключению устройств Bluetooth к планшету. Чтобы убедиться, что адаптер правильно подключен к планшету, откройте рабочий стол и проверьте, идет ли процесс добавления устройства. Довольно часто рабочий стол Windows все еще находится в процессе добавления нового устройства, хотя в «Настройках» уже указано, что адаптер Bluetooth подключен.Пожалуйста, подождите, пока рабочий стол завершит добавление нового оборудования, прежде чем запускать приложения OBD dash.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Чтобы добавить устройство OBD с помощью настроек ПК:

  1. Подключите ключ OBD к порту OBD

    автомобиля.
  2. Установите зажигание автомобиля в положение ON, проверьте, включен ли ключ OBD

  3. Открыть панель чудо-кнопки Windows в Windows 8.1 / RT 8.1

  4. Выберите «Настройки», на планшете с Windows 8.1 / RT выберите «Изменить настройки ПК» внизу всплывающего окна

  5. Выберите «ПК и устройства»

  6. Выберите «Bluetooth», планшет начнет поиск устройства Bluetooth поблизости.

  7. После обнаружения адаптера OBD Bluetooth нажмите «Pair»

  8. Возможно, вам будет предложено ввести пароль, пожалуйста, проверьте руководство к своему устройству.

  9. После ввода пароля планшет попытается выполнить сопряжение ключа OBD, НЕ запускайте приложение OBD dash на этом этапе.

  10. Откройте рабочий стол Windows, там должна появиться полоса выполнения «Добавление устройства Bluetooth», дождитесь завершения

Настройка адаптеров Bluetooth OBD в Windows 10

  1. Подключите ключ OBD к порту OBD

    автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  2. Установите зажигание автомобиля в положение ON, проверьте, включен ли ключ OBD

  3. Выберите «Настройки» в меню «Пуск» Windows

  4. Выберите «Устройства»

  5. На странице «Bluetooth и другие устройства» убедитесь, что кнопка Bluetooth установлена ​​в положение ВКЛ., Нажмите кнопку «Добавить Bluetooth или другое устройство».

  6. Нажмите «Bluetooth» на всплывающем экране, чтобы начать поиск устройства.

  7. После обнаружения адаптера OBD Bluetooth нажмите «Pair»

  8. Возможно, вам будет предложено ввести пароль, пожалуйста, проверьте руководство к своему устройству.

  9. После ввода пароля планшет попытается выполнить сопряжение ключа OBD, НЕ запускайте приложение OBD dash на этом этапе.

  10. Дождитесь завершения процесса установки оборудования, затем запустите приложение OBD dash

Многие проблемы с начальным подключением вызваны неправильно спаренными адаптерами OBD.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Если адаптер OBD подключен правильно, при первом подключении приложение запросит у пользователя разрешение на доступ к адаптеру OBD II. Если это сообщение не отображается, а приложение отказывается подключаться, это означает, что адаптер OBD неправильно подключен к планшету / ПК.

Автомобильный сканер ELM OBD2 в App Store

Посмотрите, что делает ваш автомобиль в режиме реального времени, получите коды неисправностей OBD, характеристики автомобиля, данные датчиков и многое другое!
Car Scanner - это инструмент для диагностики и диагностики транспортного средства / автомобиля / бортовой компьютер / диагностический прибор, который использует OBD II Wi-Fi или Bluetooth 4.0 (Bluetooth LE) для подключения к системе управления двигателем / ECU OBD2.
Car Scanner дает вам ряд уникальных функций:
1) Разместите свою собственную приборную панель с датчиками и диаграммами, которые вам нужны!
2) Добавьте кастом (расширенные PID) и получите информацию, скрытую от вас производителем автомобиля!
3) Он также может отображать и сбрасывать код неисправности DTC, как сканер.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Car Scanner включает в себя огромную базу описаний кодов DTC.
4) Car Scanner позволяет считывать произвольные кадры (состояние датчиков при сохранении DTC).
5) Теперь с Mode 06 - вы можете получить результаты теста самоконтроля ECU. Помогает отремонтировать машину и снижает расходы на ремонт!
6) Проверьте, готов ли ваш автомобиль к испытаниям на выбросы.
7) Проверьте все датчики на одном экране.
8) Автомобильный сканер работает с любым транспортным средством, использующим стандарт OBD 2 (большинство автомобилей, построенных после 2000 года, но могут работать с автомобилями еще в 1996 году, подробнее см. На carscanner.info Детали).
9) Car Scanner включает в себя множество профилей подключения, которые дают вам некоторые дополнительные функции для Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Dacia, Hyundai, Kia, Mazda, Volkswagen, Audi, Skoda , Сеат, БМВ и многие другие.
10) На приборной панели Car Scanner есть режим HUD, который можно использовать для проецирования данных на лобовое стекло.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
11) Car Scanner предоставляет инструмент для очень точных измерений ускорения (0-60, 0-100 и т. Д.).
12) Car Scanner можно использовать в качестве маршрутного компьютера и может показать вам статистику расхода топлива!
13) Для автомобилей группы VAG (Volkswagen, Audi, Skoda, Seat), построенных на платформах MQB и PQ26, доступны функции кодирования - установка скрытых параметров автомобиля.
14) И еще одно - Car Scanner предоставляет широчайший набор функций БЕСПЛАТНО в App Store.

Для работы приложению требуется адаптер (устройство), совместимый с Wi-Fi или Bluetooth 4.0 (Bluetooth LE) OBD2 ELM327. Устройства ELM327 подключаются к диагностической розетке в автомобиле, и ваш телефон получает доступ к диагностике автомобиля.
Рекомендуемые марки адаптеров: Kiwi 3, Viecar, V-Gate, Carista, LELink, Veepeak.
Если вы покупаете один из дешевых китайских адаптеров OBD2 ELM327 на ebay / amazon, убедитесь, что он не помечен как v.2.1. Эти адаптеры поддерживаются, но в них много ошибок.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: ЭБУ автомобиля различаются по количеству поддерживаемых датчиков.Это приложение не может показать вам то, чего нет в вашем автомобиле.

Внимание "плохие" переходники! Мы столкнулись с проблемой, что некоторые адаптеры (часто дешевые китайские клоны) не могут подключиться к смартфону или машине. Некоторые из них могут даже вызвать нестабильную работу двигателя вашего автомобиля, частую потерю связи, увеличить временную задержку при чтении данных.
Итак, мы рекомендуем использовать оригинальные ELM327 или рекомендованные марки адаптеров.

Автомобильный сканер ELM OBD2 предоставляется бесплатно, но для разблокировки всех функций требуется разовая покупка или подписка.

Ни при каких обстоятельствах разработчик этого приложения не несет ответственности за инциденты, возникшие в результате использования и / или интерпретации данных в приложении.

Если у вас есть какие-либо проблемы, вы всегда можете связаться с разработчиком, используя Настройки - Связаться с разработчиком в приложении или просто отправить письмо по адресу [email protected]Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид com

Car Scanner ELM OBD2 для iOS Условия использования можно найти по адресу https: // www.carscanner.info/ios-tos/

ELM327: 5 лучших адаптеров / интерфейсов ELM327 2021 года [Обзор]

Интерфейс ELM327 служит разъемом, который позволяет подключать автомобиль к компьютерам, планшетам и смартфонам.Вы можете подключиться к любому устройству Android, Windows или iOS с помощью устройства ELM327.

Хотя ELM Electronics производит микросхемы, на которых работают устройства ELM327, другие компании берут эти микросхемы и используют их для изготовления адаптеров ELM327. Каждый из этих адаптеров называется интерфейсом ELM327.

Это называется интерфейсом, потому что он действует как связующее звено между бортовым компьютером (ЭБУ) автомобиля и внешним компьютер (смартфон, планшет или ПК). С его помощью вы можете просматривать данные в реальном времени с ЭБУ, выполните диагностику и прочтите / очистите коды, связанные с Проверьте свет двигателя.

Обычно сканер ELM327 работает на основе трех частей.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Первый - это микросхема ELM327. Это интегральная схема с частотой 4 МГц. Это мозг, стоящий за всем бортовым устройством, его цель - преобразовать данные из ЭБУ в формат, понятный для современных вычислительных устройств.

Вторая часть - это комплект адаптеров электрического напряжения. Их основная функция - идентифицировать различные бортовые системы автомобиля, используя их уникальные характеристики напряжения.Например, сканер ELM327 может отличить систему EVAP от топливной системы с помощью адаптеров электрического напряжения. Обычно они представлены в виде протоколов, таких как CAN, K / L или PWM / VPN.

Наконец, есть набор адаптеров напряжения для ПК. Они позволяют адаптеру ELM327 адаптировать свои электрические уровни к уровням компьютерного устройства (ПК, смартфона или планшета). Таким образом адаптер и компьютер могут успешно обмениваться данными.


Интерфейс ELM327 работает на основе трех частей.
Кредит: flickr.com

Начнем с рекомендации редактора.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Лучший ELM327 2021

Перейти к обзору продукта ЗДЕСЬ

Обзор лучших адаптеров ELM327 и руководство по покупке

Лучший адаптер ELM327 Обзоры

1. Vgate iCar2 WiFi

[для iPhone, iPad, Android, Windows]

Vgate iCar2 WiFi OBDII ELM327 Интерфейс для iOS / Android

4,1 / 5

Vgate iCar2 - лучший в своем классе адаптер Wi-Fi, который поддерживает не только большинство американских автомобилей, но также европейские и азиатские автомобили.

Vgate iCar2 - лучший в своем классе адаптер Wi-Fi, который поддерживает не только большинство американских автомобилей, но также европейские и азиатские автомобили. ICar2, благодаря чтению данных двигателя в реальном времени и длинному списку видимой статистики в мобильном приложении, заслуживает внимания.

Если вы не хотите, чтобы вас обманули сомнительные механики, интерфейс поможет вам быстро выявить проблемы с вашим автомобилем.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид В довершение всего, механизм plug-and-play позволяет владельцам легко настроить устройство на свои телефоны с поддержкой Wi-Fi.

Vgate iCar2 ELM327 Wi-Fi поддерживает не только большинство американских автомобилей, но также европейские и азиатские автомобили.

Плюсы

  • Совместимость Plug and Play
  • Поддерживает набор сторонних приложений
  • Может считывать тысячи кодов неисправности и кодов производителя
  • Совместимость с iOS и Android
  • Гарантия на замену на один год

Минусы

  • Не совместим с тяжелыми грузовиками
  • Обрыв покрытия Wi-Fi на больших расстояниях

iCar2 - один из лучших интерфейсных адаптеров ELM327 с функцией plug-and-play, который позволяет эффективно диагностировать проблемы с двигателем вашего автомобиля.

Проверить цену на Amazon

2. OHP ELMconfig Forscan

[для диагностики автомобилей Ford, Mazda, Lincoln и Mercury на Windows]

OHP ELMconfig Forscan OBD2 USB-адаптер для Ford

4,7 / 5

OHP ELMconfig Forscan можно использовать для диагностики большого количества проблем, которые обычно встречаются в автомобильных двигателях

OHP ELMconfig Forscan OBD2 - один из лучших адаптеров для владельцев Ford, Mazda и Lincoln.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Несмотря на то, что адаптер совместим только с легковыми и легковыми грузовиками, он охватывает почти всю линейку предложений всех трех производителей в отрасли с 1998 года.

Несмотря на то, что адаптер ELMConfig Forscan OBD2 не поддерживает Bluetooth или Wi-Fi, вы получаете очень стабильную скорость соединения 500 кбит / с. Рабочих скоростей более чем достаточно, что делает его одним из лучших доступных сейчас USB-адаптеров.

С помощью диагностического прибора «сделай сам» можно диагностировать большое количество проблем, которые обычно встречаются в автомобильных двигателях. Если вы хотите настроить заводские данные вашего автомобиля, вы также можете сделать это с помощью обширных функций настройки.

OHP ELMconfig Считыватель кода Forscan ELM327 можно использовать для диагностики большого количества проблем, которые обычно встречаются в автомобильных двигателях.

Плюсы

  • Полная установка с Forscan, FoCCUS и другим популярным программным обеспечением
  • Совместимость со всеми легковыми и малыми грузовиками от Ford и Mazda
  • Доступ ко всем модулям
  • Поддерживает все модели для США с 1996 года
  • Управление данными в реальном времени

Минусы

  • Без поддержки Bluetooth или Wi-Fi
  • Не совместим с тяжелыми грузовиками

Совместимые приложения:

Адаптер OHP специально предназначен для владельцев Ford, Mazda и Lincoln.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Если у вас есть автомобиль любого из трех перечисленных производителей, вам следует подумать о приобретении интерфейса ELM327 от OHP для самостоятельной диагностики.

Проверить цену на Amazon

3. ELM327 Mini

[для устройств Android / Windows]

Bluetooth-адаптер Mestart ELM327 для Android

4,2 / 5

Mestart ELM327 Mini Interface Bluetooth Adapter идеально подходит для тех, кто ищет доступное по цене устройство с интерфейсом ELM327 для Android.

Mestart ELM327 Mini Interface Bluetooth Adapter идеально подходит для автомобилей OBD2 и EOBD.Технология Bluetooth в устройстве упрощает подключение без дополнительной проводки. Устройство с мини-интерфейсом ELM327 также может похвастаться надежным покрытием Bluetooth.

Удобство использования - это то, что производитель сделал во главу угла при создании адаптера Bluetooth. Подключите устройство к порту OBD2 вашего автомобиля, включите Bluetooth, и вы готовы к подключению.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Адаптер отображает важные данные датчиков, такие как частота вращения двигателя, расход воздуха, давление топлива и т. Д.

Устройство ELM327 Mini Interface также может похвастаться надежным покрытием Bluetooth.

Плюсы

  • Беспроводное соединение
  • Поддержка нескольких протоколов
  • Отслеживает долгосрочную корректировку топливоподачи
  • Диагностика топливной системы
  • Отображает абсолютное положение дроссельной заслонки

Минусы

  • Не совместим с iOS
  • Проблемы с подключением на некоторых автомобилях

Совместимые приложения:

Bluetooth-адаптер

Mestart идеально подходит для тех, кто ищет доступное по цене устройство с интерфейсом ELM327 для Android.Его можно использовать для диагностики и мониторинга систем вашего автомобиля.

Проверить цену на Amazon

Краткое видео об обзоре Mestart ELM327 Mini

4. Адаптер Foseal Wifi

[для устройств Android и Windows]

Foseal Bluetooth OBD2 Сканер для Android

4/5 Адаптер Bluetooth OBD2

Foseal способен считывать коды ошибок, которые могут возникнуть из-за проблем в вашем автомобиле.

Адаптер Bluetooth OBD2

Foseal способен считывать коды ошибок, которые могут возникнуть из-за проблем в вашем автомобиле.Пользователи могут отслеживать текущие данные датчиков и проверять основные проблемы, прежде чем обращаться к механику.

Высококачественный адаптер совместим со всеми бензиновыми автомобилями, поддерживающими OBD2. Однако дизельные автомобили, гибриды и грузовики с напряжением 24 В или выше несовместимы с адаптером.

Адаптер Foseal совместим с устройствами Android и Windows, но не поддерживает iOS.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Вы можете использовать его для проверки уровня охлаждающей жидкости двигателя, температуры масла, дымохода, скорости и других важных данных.

Bluetooth-адаптер Foseal ELM327 совместим с устройствами Android и Windows.

Плюсы

  • Более 3000 определений кодов
  • Отображает текущие данные датчика
  • Стираемые коды неисправностей
  • Показания напряжения датчика кислорода
  • Мониторинг скорости автомобиля
  • Плавный интерфейс

Минусы

  • Не совместим с iOS
  • Низкое покрытие беспроводной сети

Совместимые приложения:

Адаптер Foseal Bluetooth идеально подходит как для механиков, работающих в домашних условиях, так и для владельцев автомобилей.Вы можете использовать его, чтобы контролировать свой автомобиль на предмет любых основных проблем, которые необходимо решить.

Проверить цену на Amazon

5. FOXWELL FW601

[для iPhone, iPad и Android]

FOXWELL FW601 Wifi OBD2 адаптер для iPhone, iPad и Android

4,1 / 5

Foxwell FW601 может работать на всех транспортных средствах в США, если они совместимы с OBD2 и поддерживают Wi-Fi.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Адаптер ELM327 на базе Wi-Fi

Foxwell FW601 - это недорогой вариант для владельцев автомобилей, которым нужен продукт, совместимый как с Android, так и с iOS.В отличие от других вариантов Bluetooth, вам необходимо иметь автомобиль, выпущенный в 2000 году или позже, чтобы использовать технологию Wi-Fi.

Адаптер Foxwell может работать на всех транспортных средствах в США, если они совместимы с OBD2 и поддерживают Wi-Fi. Если вы ищете подробный анализ автомобиля, приложение для анализа автомобиля позволит вам мгновенно выявлять и диагностировать проблемы.

Чтобы начать, все, что вам нужно сделать, это загрузить мобильное приложение и связать его с адаптером. Он намного лучше, чем большинство других доступных автомобильных адаптеров, в основном из-за его полезности и набора функций.

Диагностический прибор Foxwell FW601 ELM327 способен работать на всех транспортных средствах в США, если они совместимы с OBD2 и поддерживают Wi-Fi.

Плюсы

  • Работает с большинством автомобилей, выпущенных в США
  • Покрытие Wi-Fi хорошее
  • Приложение Vehicle Analyzer позволяет проводить углубленный анализ
  • Годовая гарантия
  • Работает как на Android, так и на iOS

Минусы

  • Не поддерживает Bluetooth
  • Совместимость ограничена автомобилями с 2000 года выпуска и позже

Совместимые приложения:

Если вы ищете адаптер Wi-Fi, который поддерживает большинство популярных автомобилей и прост в настройке, Foxwell - один из лучших вариантов для потребителей.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Многофункциональное мобильное приложение удобно для пользователя, а процесс настройки очень прост.

Проверить цену на Amazon

Бонус : Честный обзор лучших сканеров OBD2 202 1

Типы переходников ELM327

Существует три типа адаптера ELM327: Wi-Fi, Bluetooth и USB

.

Вплоть до 1996 года производители автомобилей имели свои стандарты и протоколы OBD. Автомеханики были вынуждены идти в ногу с последними тенденциями в технике, что сильно усложняло диагностику.

Интерфейс ELM327 позволяет механикам выполнять диагностику с использованием экономичного оборудования. Универсальный интерфейс помогает механикам эффективно решать общие автомобильные проблемы.

Адаптеры

Bluetooth ELM327 способны передавать радиоволны между автомобилем и устройствами, совместимыми с ELM327. Передача файлов по Bluetooth осуществляется без проблем, и вам не нужно подключать провода. Учитывая, что через интерфейс ELM327 передается очень мало данных, скорость передачи данных не очень важна.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Большинство пользователей предпочитают адаптеры Wi-Fi ELM327, и у вас также есть другие варианты, доступные для покупки. Когда дело доходит до подключения к устройствам Android, у технологии есть серьезная проблема. Если вы хотите использовать устройство Android, вы не можете оставаться в сети, когда используется интерфейс ELM327.

Если у вас есть устройство Android, ваши возможности ограничиваются адаптерами Bluetooth только в том случае, если вы хотите бесперебойное подключение к Интернету. Владельцы iOS, с другой стороны, могут выбирать между Bluetooth или Wi-Fi.У вас всегда есть возможность приобрести проводной адаптер, если потребление энергии является для вас проблемой.

Какие функции может предлагать интерфейс ELM327?

Я упомянул из общая точка зрения, что ELM327 позволяет просматривать данные в реальном времени с ЭБУ, выполните диагностику и прочтите / очистите коды. Я должен добавить, что как OBD2 адаптер, ELM327 работает с диагностическим приложением / программным обеспечением.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Вы устанавливаете приложение / программное обеспечение на свой смартфон / планшет / ПК и используете его в качестве диагностической платформы.Точный набор функций, которые вы получите, зависит от приложения или программного обеспечения, которое вы используете. Я подробнее расскажу об этом позже в этом посте, а пока вот самые распространенные функции ELM327:

Диагностические коды неисправностей (DTC)

В качестве двунаправленного диагностического инструмента ELM327 позволяет считывать и очищать общие коды, а также коды производителя. Вы можете просмотреть определение каждого кода и определить, нужно ли вам отвезти машину в магазин, или вы можете решить ее самостоятельно.Обратите внимание, что когда вы очищаете коды ECU, вы можете выключить контрольную лампу двигателя (CEL).

Диагностические данные

Помимо кодов, вы можете просматривать PID и данные о выбросах. PID - это графические представления данных датчика.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Наблюдая за ними, вы можете определить, нормально ли работают бортовые системы вашего автомобиля или есть какие-то отклонения, требующие вашего внимания. Данные о выбросах, с другой стороны, показывают, пройдет ли автомобиль федеральные и государственные испытания на смог.

Данные в реальном времени

Диагностические данные отлично подходят для выявления проблем. Живые данные, в свою очередь, показывают вам производительность вашего автомобиля. ELM327 предоставляет данные в реальном времени, которые можно использовать для анализа таких вещей, как производительность двигателя и экономия топлива. Вот список оперативных данных, которые вы можете просмотреть:

Управление данными

Вы можете записывать как диагностические данные, так и данные в реальном времени на свой телефон, планшет или ПК. ELM327 дает вам возможность получать данные через текстовый файл или по электронной почте.Как бы вы ни предпочитали, вы можете поделиться им с людьми, которые лучше разбираются в диагностике, если вам понадобится чье-то мнение.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Какие протоколы поддерживает ELM327?

ELM327 - не единственный интерфейс ELM. Его предшественники, ELM320, ELM322 и ELM323, по-прежнему очень доступны для покупки и использования. Однако версия 327 является самой популярной, поскольку поддерживает все семейства протоколов OBD2.

ELM320 поддерживает только один тип протоколов; ШИМ.То же самое касается ELM322 и ELM323, которые поддерживают только VPN. и KWP соответственно. Со своей стороны ELM327 полностью совместим с все типы протоколов.

В частности, он работает с CAN, KWP, PWM и VPN. Это относится ко всем протоколам OBD2. Вот список:

  • ISO 15765-4 CAN (11 бит, 500 кбит / с)
  • ISO 15765-4 CAN (29 бит, 500 кбит / с)
  • ISO 15765-4 CAN (11 бит, 250 кбит / с)
  • ISO 15765-4 CAN (29 бит, 250 кбит / с)
  • ISO 14230-4 KWP (5 бод инициализации, 10.4 кбит / с)
  • ISO 14230-4 KWP (быстрая инициализация, 10,4 кбит / с)
  • SAE J1850 PWM (41,6 кбит / с)
  • SAE J1850 VPW (10,4 кбит / с)
  • ISO 9141-2 (5 скорость инициализации, 10,4 кбит / с)
  • SAE J1939 (250 кбит / с)
  • SAE J1939 (500kbit / s)

Проще говоря, ELM327 совместим практически со всеми автомобилями OBD2, которые производятся или продаются в США.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Итак, если ваш автомобиль не модели 1995 года или старше, вы можете использовать адаптер ELM327 для его диагностики.

Как использовать ELM327

Хотя вы можете найти некоторые интерфейсы ELM327, которые различаются по форме, размеру и дизайну, они обычно следуют одной и той же процедуре подключения и использования.Начните с подключения адаптера ELM327 к порту OBD2 вашего автомобиля.

Оттуда подключите интерфейс к телефону, планшету или ПК. Старые адаптеры ELM327 используют последовательный порт, но более новые модели используют Wi-Fi, Bluetooth или USB. Позже я подробнее расскажу об этих связях, а также о плюсах и минусах каждой из них.

Убедитесь, что на телефоне, планшете или компьютере, который вы используете, уже установлено приложение ELM327 или программное обеспечение ELM327. В основном это приложения или программное обеспечение OBD2, которые помогают запускать диагностику.Я также расскажу о них подробнее, поэтому читайте дальше, чтобы узнать, как они работают.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

После того, как вы два соединения (к автомобилю и к вашему компьютеру) запускают приложение OBD2. Затем запустите зажигание автомобиля и убедитесь, что индикатор двигателя горит (горит приборная панель). Большинство программного обеспечения ELM327 подключается автоматически или, по крайней мере, они попросят вас подключиться.

Оттуда вы можете начать сбор данных из ЭБУ при просмотре их на телефоне или ПК. Будь уверен наблюдайте за светодиодами на адаптере ELM327.

Красный светодиод показывает, что адаптер включен. С другой стороны, желтый светодиод обозначается как Tx OBD. Он мигает, показывая, что данные передаются от интерфейса ELM327 к ЭБУ автомобиля и от вычислительного устройства к интерфейсу. Когда зеленый светодиод (также известный как Rx OBD) мигает, это означает, что данные передаются от ЭБУ к интерфейсу. Он также мигает, когда данные передаются с интерфейса на компьютерное устройство.

ОС Совместимость адаптеров ELM327

Есть ли недостатки в использовании ELM327?

Интерфейсы ELM327 есть в целом рентабельный и простой в использовании.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид На самом деле они дают полноценные инструменты сканирования - серьезный пробег за свои деньги, что с их способностями для отображения удобных данных, таких как коды, PID, данные датчиков в реальном времени и т. д.

Однако интерфейсы ELM327 не всегда делают идеальный выбор. Например, они должны быть в паре с мобильное устройство или ПК для работы. Если вы предпочитаете автономный сканер тогда инструменты на основе ELM327 не будут вашими любимыми.

Кроме того, они работают только с автомобилями OBD2. Это блокирует всех владельцев автомобилей, энтузиастов и технических специалистов, которые владеют или часто работают с автомобилями, совместимыми с OBD1.

Часто задаваемые вопросы об ELM327

Начать с подключение адаптера ELM327 к порту OBD2 вашего автомобиля. Включите зажигание без запуска двигателя. Подойдите к телефону или планшету и включите Bluetooth или Wi-Fi включен (смотря какой из них использует интерфейс ELM327). Ищи адаптер и подключите к телефону для сопряжения.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Обратите внимание, что название адаптер зависит от его марки и модели.

  • Как заставить работать ELM327?

Убедитесь, что зажигание вашей машины включено.Соедините сканер с вашим компьютерным устройством, на котором диагностическое приложение / программное обеспечение. Он будет автоматически связываться с ЭБУ и отображать диагностические данные через приложение / программное обеспечение.

  • Могу ли я обновить мою версию ELM327?

Нет, ты не можешь. Если вам нужна более новая версия, вам нужно купить новый интерфейс ELM327.

  • Индикатор питания моего адаптера ELM327 продолжает мигать и он не соединится с моим телефоном. Что мне делать?

В интерфейс неисправен.Верните на замену или купите новый интерфейс.

  • Где мне купить интерфейс ELM327?

Ознакомьтесь с приведенными выше рекомендациями и выберите интерфейс ELM327, который соответствует вашим потребностям.

Подробнее: ELM327 Mini: обзор подлинного Bluetooth-адаптера ELM327

Torque Pro App OBD2 Обзор ✅ Выпуск 2020

Torque - это передовое приложение для диагностики автомобилей и сканера производительности для вашего смартфона Android.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Приложение Torque необходимо для адаптеров OBD2 с поддержкой Bluetooth.Это одно из моих любимых приложений OBDII для телефонов Android!

Скачайте Torque Pro из магазина Google Play здесь! Вы также можете попробовать бесплатную версию Torque, чтобы узнать, нужна ли вам вообще версия PRO: Torque Lite

Torque Lite - это бесплатная версия Torque Pro . В то время как Torque Lite достаточно хорош для большинства пользователей, Torque Pro - лучшее предложение, которое поставляется с полным набором функций.

Приложение для диагностики двигателя Torque OBD2: всесторонний обзор

При использовании вместе с адаптерами OBD2 Bluetooth для Android Torque Pro может связываться с различными датчиками, управляющими системой управления двигателем в двигателе, трансмиссии и другими электрическими компонентами вашего автомобиля, включая ABS, датчики колес и датчики подушек безопасности.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Torque Pro - это приложение, работающее в операционной системе Android. Приложение Torque может использоваться с любыми устройствами под управлением ОС Android и не только позволяет владельцам автомобилей получать массив информации от множества подключенных датчиков системы управления двигателем, но и внимательно следить за блоками управления двигателем своего автомобиля (ЭБУ. ), а также для проверки и удаления диагностических кодов неисправностей.

Индикатор проверки двигателя - изображение любезно предоставлено Крисом

Вы знаете, что надоедливый индикатор проверки двигателя на приборной панели? Вот о чем я.Индикатор проверки двигателя - это способ ЭБУ сообщить вам, что с системой что-то не так. Если у вашего автомобиля есть индикатор проверки двигателя на консоли, не паникуйте. Индикатор проверки двигателя не обязательно означает конец света. Если вы будете действовать быстро, вы сможете диагностировать причину кода неисправности, чтобы предотвратить дальнейшее повреждение двигателя.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

К счастью для вас, смартфоны, планшеты и ноутбуки теперь можно использовать для определения характера и значения диагностического кода неисправности или DTC. Все, что вам нужно, - это совместимый адаптер OBD2 Bluetooth и приложение, которое вы можете легко скачать бесплатно.

Что это значит для вас? Это означает, что вы можете сэкономить время и деньги, пропустив механику!

Почему приложение Torque?

Это Android-приложение от Torque может использовать внутреннюю систему GPS в вашем сотовом телефоне вместе с другими датчиками, которые отображают ценную информацию об ускорении, торможении и общей производительности автомобиля.

Torque Pro оснащен полным набором функций, включая встроенный динамометр для определения номинальной мощности лошадиных сил и крутящего момента вашего автомобиля.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Владельцы автомобилей могут запускать базовое сканирование для диагностики неисправностей и кодов ошибок (DTC и PID), но они уникальны своей способностью эффективно сохранять обнаруженные коды неисправностей в ЭБУ автомобиля.

Удобно, что Torque Pro автоматически очищает код неисправности DTC, чтобы вернуться в исходное состояние после того, как вы устранили и согласовали проблемы с кодами неисправности. Это потребует устранения проблемы, например замены или очистки датчиков и проверки всех электрических соединений.

Torque имеет возможность использовать широкий спектр адаптерных устройств OBD, от недорогих инструментов сканирования OBD, таких как FOSEAL ELM327, до адаптеров премиум-класса, таких как OBD Link 426101, и других!

Критически важные для процесса диагностики автомобиля, устройства адаптера OBD2 используются вместе с устройствами Android для связи с блоками управления двигателем в автомобилях.

Да, и если Torque не для вас, не волнуйтесь, есть масса других приложений для Android, которые подключаются к адаптерам OBD2.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Ознакомьтесь с нашим руководством по приложению для смартфонов OBDII здесь : Выберите лучшее приложение и программное обеспечение OBD2 для Android, iPhone, Windows

Как использовать Torque Pro

Если у вас еще нет диагностического прибора OBD2, он вам понадобится! Нам нравятся адаптеры BAFX и Foseal.

Шаги к использованию Torque Pro просты.Настройка PID и расширенной диагностики - вот где бывает сложно. Я привел ссылку на видео ниже, чтобы описать это более подробно. Вы также можете прочитать более подробные инструкции на официальном сайте Torque Wiki.

Для начала вам необходимо:

  1. Найдите свой порт OBD2 и подключите диагностический прибор OBD2 (нам нравятся BAFX или Foseal). Обычно он находится на панели под рулевым колесом со стороны водителя. Если вы не знаете, Google поможет вам его найти.
  2. Поверните ключ в положение «Вкл» или «Аксессуар».«Вам не нужно запускать двигатель.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  3. Подключите телефон к приложению через Bluetooth. Щелкните значок Bluetooth в настройках телефона и выберите «Поиск устройств». Выберите адаптер.
    Pro Совет: обычно пароль «0000» или «1234»
  4. Теперь запустите приложение Torque на своем телефоне!

Зачем использовать такое приложение, как Torque Pro?

Благодаря широкому спектру функций, возможностей и дополнительных возможностей, Torque является фундаментальным и необходимым компонентом репертуара любого автовладельца.Благодаря способности информировать вас об огромном количестве важной информации в отношении производительности, безопасности и кодов неисправностей, это приложение для Android является абсолютно необходимым для владельцев, которые ищут доступный и удобный вариант решения и избежания текущего и будущего обслуживания или проблемы с ремонтом.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Как только загорается лампа проверки двигателя, обычно следует ехать к дилеру. Вся процедура записи на прием и диагностика значения кода неисправности будет стоить сотни долларов авансом.Это не включает работу и запчасти.

Torque дает вам возможность глубоко понять, что происходит с вашим автомобилем. Просматривайте важные данные датчиков, такие как обороты, время впуска, турбо-ускорение и многое другое!

Torque OBD2 дает автовладельцам возможность не только самостоятельно диагностировать и устранять очевидные проблемы с автомобилем, но и позволяет значительно сэкономить деньги за счет снижения затрат, связанных с посещением дорогостоящих механических и ремонтных мастерских.

Короче говоря, ваш диагностический прибор OBD2 и приложение Torque Pro позволят вам сэкономить тысячи долларов на ремонте автомобиля.Это также расширит ваше понимание того, как работают системы двигателей, чтобы дать вам желаемый уровень производительности и отзывчивости.

Torque Pro упростит ремонт вашего автомобиля и поможет вам сэкономить деньги в долгосрочной перспективе.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Опытным пользователям также понравятся возможности мониторинга в реальном времени Torque Pro.

Если вы заинтересованы в повышении производительности и безопасности вашего автомобиля, возьмите Torque Pro и адаптер Bluetooth OBDII

Основные особенности и особенности

Компас на основе глобальной системы позиционирования
Получите подробный и личный взгляд на характеристики, надежность и работу вашего автомобиля в режиме реального времени Предлагает возможность персонализированной компоновки именно тех виджетов и датчиков, которые вам нужны и желаете

Получите критически важные коды ошибок БД, связанные с характеристиками автомобиля и данными датчиков Функции аналогичны диагностическому прибору с его способностью отображать и возвращать коды неисправности DTC и CEL по умолчанию.
Работает вместе с Global Positioning Systems для обеспечения регистрации двигателя OBD с критически важными журналами отслеживания, которые позволяют вам получить информацию о прошлой активности Помогает владельцам транспортных средств значительно снизить затраты на ремонт и техническое обслуживание, предоставляя возможность самодиагностики и определения проблем с автомобилем и кодов ошибок
Показывает диномометр, мощность и крутящий момент Способность считывать температуру трансмиссии в зависимости от транспортного средства
Предлагает автовладельцам возможность измерять скорость своего автомобиля или грузовика с временными интервалами от нуля до шестидесяти миль в час, что обеспечивает повышенную точность по сравнению с данными Global Positioning Systems Удобная индикация выбросов CO2
Индивидуальный профиль пользователя и панель управления с широкими возможностями настройки Уникальная возможность комплексно записывать поездки и приключения с помощью плагина «Track Recorder» с наложением экранных данных OBD2
Отправляйте автоматические твиты Глобальной системы позиционирования непосредственно на такие сайты, как Twitter, чтобы информировать ваших друзей и семью об активности в реальном времени Обширная универсальная база данных кодов неисправностей и ошибок для быстрого поиска кодов различных марок и моделей автомобилей различных производителей.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
Доступен широкий спектр персонализированных тем для изменения внешнего вида вашей приборной панели Совместим с широким спектром планшетов, включая, помимо прочего, Dell Streak, Samsung Galaxy Tab, Nook и Motorola Xoom
Функция вождения HUD (Heads Up Display) для вождения в ночное время, не подверженный влиянию магнитных полей

Основные особенности и особенности

(продолжение)

С AIDL / API для сторонних приложений, которые включают простой для понимания интерфейс Telnet для пользователей для связи со сканерами и адаптерами OBD Уникальная возможность участвовать в социальных сетях, делясь личными снимками экрана с друзьями и семьей в Twitter, Google Plus и Facebook

Опора для док-станции Возможность построения графиков данных для прошлого, настоящего и текущего использования
Эксклюзивный компонент Turbo-Boost, поддерживающий датчики MAF и MAP Важные голосовые уведомления с наложением предупреждений и звуковых сигналов, которые уведомляют владельцев транспортных средств о критических проблемах

Отправляйте журналы отслеживания, снимки экрана и действия в реальном времени в Интернет или по электронной почте для подробного анализа с помощью Microsoft Excel или программы чтения OpenOffice Система глобального позиционирования отслеживает использование и активность спидометра в режиме реального времени, которую можно загрузить в Интернет

Таблица совместимости автомобилей

Форд Ситроен
Volkswagen Дженерал Моторс
Ягуар Vauxhall / Opel
Audi Мерседес
Крайслер Субару
Шкода Киа
Mazda Лексус
Мицубиси Рено
Nissan Honda
Hyundai Додж
Тойота Сиденье
Понтиак Джип
BMW Пежо

Примечание : Torque Pro разработан для работы с любым автомобилем, использующим стандартный протокол OBD2.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Это включает в себя большинство автомобилей, выпущенных после 2000 года, и широкий спектр автомобилей, выпущенных после 1996 года. Проверка совместимости с OBD2 - простая задача, требующая лишь беглого осмотра моторного отсека на наличие ярлыка с обозначением OBD2.

Просмотр кодов неисправностей DTC в Torque поможет вам диагностировать сложные проблемы с двигателем!

Приложение для диагностики крутящего момента двигателя: разные примечания и советы

  • Приложение Torque OBD2 зависит от совместимого адаптера Bluetooth OBD2 для облегчения связи между автомобилем и телефоном.На рынке доступен широкий спектр адаптеров по доступной цене, которые можно использовать вместе с Torque OBD2. Следует отметить, что Garmin Eco-Route не поддерживается Torque OBD2
  • .
  • Torque работает в операционных системах Android, включая 5, 1.6, 2.0, 2.1 и выше
  • Что касается вашего бюджета, Torque можно загрузить как версию без рекламы или версию с поддержкой рекламы
  • Для вашего удобства
  • Torque предлагает онлайн-журналы изменений и истории версий.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид
  • Веб-сайт программы просмотра крутящего момента доступен для владельцев автомобилей для загрузки данных в реальном времени и соответствующей информации о транспортном средстве для просмотра записанных данных БД для более детального и подробного анализа характеристик вашего автомобиля.

Практический обзор: при взломе адаптера OBD-II внимательно выбирайте

Вы можете получить важную информацию из своего автомобиля и создать несколько отличных дополнений, взломав адаптер OBD-II, но остерегайтесь клонов

Т.К. Хариендран, писатель

Несколько недель назад я решил купить пару дешевых адаптеров OBD-II, чтобы начать несколько этических хакерских экспериментов. Однако при поиске на рынке надежного адаптера можно получить много запутанной информации. Этот практический обзор поможет вам избежать дорогостоящих ошибок и самостоятельно сделать правильный выбор.

Бортовая диагностика ( OBD ) означает способность любого транспортного средства регистрировать и сообщать о проблемах, которые могут возникнуть или произошли в системе.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Примеры включают низкую производительность, низкую экономию топлива и большие выбросы. OBD-I был впервые представлен в 1987 году для стандартизации бортовой диагностики во всей отрасли. Однако, если у вас есть автомобиль, построенный после 1996 года, он, вероятно, имеет порт OBD-II.

OBD-II использует высокоскоростную двухпроводную шину, которая соединяет различные подсистемы и работает со скоростью 500 кбит / с (фактически от 125 до 900 кбит / с). Таким образом, автобус может использоваться для доступа к широкому спектру информации о транспортном средстве, включая скорость транспортного средства, частоту вращения двигателя, температуру масла и множество других деталей.Хотя базовая структура OBD-II одинакова для автомобилей разных производителей, по большей части протоколы могут незначительно отличаться. Используются пять известных протоколов сигналов: SAE J1850 PWM, SAE J1850 VPW, ISO9141-2, ISO14230-4 (KWP2000) и ISO 15765-4 / SAE J2480 (CAN-BUS).

Основной способ предупреждения водителя о любой проблеме, обнаруживаемой OBD-II, - это световой индикатор «проверьте двигатель» (или световой индикатор MIL).Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Однако буквально любой, у кого есть подходящий диагностический прибор, может прочитать диагностические коды неисправностей (DTC), хранящиеся в системе, чтобы более точно определить проблему с автомобилем.Профессиональные механики используют специальные портативные сканеры, чтобы разобраться в этих диагностических кодах неисправностей, а при наличии определенных навыков и терпения вы тоже можете это сделать.

Порт OBD-II позволяет подключить сканирующий прибор или что-нибудь еще, совместимое с OBD-II, и получить доступ к диагностическому кодексу неисправности. Порт обычно находится под приборной панелью со стороны водителя. В нем есть слоты для 16 контактов, но в зависимости от протокола сигнала, поддерживаемого автомобилем, он может не использовать 16 контактов. Разъем OBD официально называется диагностическим разъемом SAE J1962, но он также известен как диагностические разъемы (DLC), порт OBD или разъем OBD и выглядит так:

Одним из популярных сменных ключей для доступа к порту OBD является адаптер ELM327 OBD-II.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид ELM327 является одним из настоящего семейства трансляторов OBD от ELM Electronics и содержит предварительно запрограммированный микроконтроллер PIC18F2480, настроенный с использованием проприетарного кода, который реализует протоколы тестирования. Эти устройства позволяют пользователям получать информацию от системы OBD-II при подключении к порту OBD-II автомобиля и могут предоставлять эту информацию через Bluetooth или Wi-Fi. С помощью этого ключа в качестве посредника, абстрагирующего протоколы низкого уровня, вы можете превратить свой смартфон или планшет (с помощью совместимого приложения) в невероятно удобный сканер, который показывает подробную информацию о вашем автомобиле.

Скорее всего, вы можете найти такие ключи на eBay, Amazon, AliExpress или Google, используя ключевые слова «ELM327 OBD-II Adapters». Вы получите результаты, показывающие множество очень дешевых адаптеров OBD-II на базе ELM327 с радиоинтерфейсом Bluetooth или Wi-Fi из ряда источников.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Однако большинство из них не настоящие ELM327 - это дешевые китайские подделки, выдавающие себя за ELM327. (Чтобы заглянуть внутрь, , посмотрите этот демонтаж на дочернем сайте EP, EDN.) Эти подделки могут неправильно или полностью не реализовывать код для чтения OBD, что в лучшем случае раздражает, а в худшем может маскировать важные проблемы безопасности.

Когда я получил свои адаптеры OBD-II (версии Bluetooth и Wi-Fi) с eBay, с помощью приложения « Используйте свободно ELM327 », установленного на телефоне с Windows 10, я сначала попробовал версию Bluetooth. (Несмотря на внешний вид, адаптеры Bluetooth и Wi-Fi ELM327, которые я приобрел, электронно идентичны; отличаются только их интерфейсы связи.) В качестве первоначального теста я просто запитал адаптер OBD-II напряжением 12 В постоянного тока, взятым из моего лабораторного блока питания. до 12 В постоянного тока / 500 мА.Затем я отправил несколько AT-команд через приложение, и адаптер быстро ответил, как и ожидалось.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид В моем случае команда AT-I (status) вернула ELM327 v2.1, указав используемую версию программного обеспечения. Вот случайный снимок:

Однако некоторые пользователи сообщают, что клоны, помеченные как «v2.1», не всегда соответствуют заявленным ими требованиям. Эти клоны фактически используют несуществующую версию прошивки, которая просто маскируется под 2.1. Этот хитрый трюк приводит к появлению универсальных адаптеров, которые не поддерживают все протоколы сигналов.Так что будьте осторожны. Если вы ищете адаптер, который безопасно поддерживает все протоколы, выбирайте проверенные бренды, предлагаемые уважаемыми поставщиками.

Если вы не уверены, то дальнейшее тестирование адаптера довольно просто; просто попробуйте приложение для Android « ELM327 Identifier », чтобы убедиться в надежности вашего адаптера. Идентификатор ELM327 отправляет на ваше устройство почти все доступные AT-команды и сообщает, какие команды поддерживает устройство, в соответствии с официальной таблицей данных ELM327 (до прошивки v2.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид 2). Это позволяет быстро проверить, правильно ли указан адаптер или это поддельный адаптер.

Я уверен, что мои адаптеры поставляются с правильной прошивкой v2.1 Elm Electronics, но не используют оригинальный (и дорогостоящий) микроконтроллерный чип Elm Electronics. Я думаю, что вместо этого я использую дрянный чип, хотя с идентичной функциональностью и совместимостью с подлинным чипом Elm Electronics.

Недавно стало доступно обновленное устройство, адаптер OBD-II на базе ELM327 2.2 SM, а также его клоны.Неподдельный адаптер v2.2 имеет подлинное ядро ​​ELM327 2.2 SM. Для проверки обратите внимание на микросхему микроконтроллера устройства. Подлинный (28-контактный) чип ELM327 2.2 SM от ELM Electronics имеет свой логотип, нанесенный лазером наверху, и имеет размеры 7 x 18 мм. Клонирующий чип может иметь квадратную форму или меньшие размеры.

Для хакера
Как вы могли догадаться, с помощью дешевого адаптера Bluetooth (или Wi-Fi) ELM327 подключиться к автомобильной шине несложно.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Затем вы можете создать свои собственные внешние аппаратные интерфейсы для взаимодействия с автомобилем в каком-либо конкретном режиме или для создания впечатляющих надстроек, таких как роскошные датчики, указатели поворота, звуковые сигналы, хедз-ап дисплеи и тому подобное.« Virtudash » - одна из таких разработок оборудования, предлагающая захватывающий проект DIY с открытым исходным кодом, цель которого - предоставить любителям автомобилей недорогой, настраиваемый и программируемый автомобильный датчик. Аппаратная часть основана на Arduino и модифицированном адаптере, совместимом с ELM327.

Если вы собираетесь создать надстройку или что-то подобное, в ваш список желаний можно включить « Freematics OBD-II Emulator ». Эмулятор - это электронное устройство, которое имитирует несколько исходных сигналов автомобиля, что делает его незаменимым инструментом для любителей OBD.Это экономит топливо и время, которые в противном случае были бы потрачены на тестирование и отладку программ на реальных автомобилях.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид Удивительно, но женский порт OBD-II эмулятора похож на порт реального автомобиля; таким образом, устройства, совместимые с OBD-II, которые подключаются к эмулятору, получают питание и работают так, как если бы они были подключены к порту OBD-II реального автомобиля.

И последнее замечание: не существует «лучшего» адаптера OBD-II, на который я могу вам указать. На рынке есть много вариантов, поэтому, если вы собираетесь купить продукт высшего качества, а не просто какой-либо средний, вы должны быть готовы потратить немного больше и принять решение только после тщательного исследования.Без такого исследования поддельная версия и подлинная версия не будут отличаться друг от друга. Однако с точки зрения безопасности и надежности между ними есть заметные различия!

Чтобы узнать больше о практических обзорах TK, перейдите по этим ссылкам:
Практический обзор: ESP32 предлагает мощный MCU с поддержкой IoT для новичков и профессионалов.Как настроить обд 2 адаптер: Подключение автосканеров ELM327 к ОС Андроид

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
