Как настроить ближний свет фар: Как отрегулировать фары самостоятельно? Подробная инструкция по настройке фар своими руками

Как отрегулировать фары: самостоятельная настройка возле стены

На чтение 9 мин Просмотров 1.7к. Опубликовано 24.03.2021 Обновлено 24.03.2021

Содержание

1. Как должны светить фары ближнего света
2. Где находятся регулировочные винты света фар
3. Для чего нужна регулировка
4. Настройка
5. Ближний свет
6. Дальний свет
7. Противотуманки
8. Меры безопасности

Отрегулировать фары самостоятельно по силам практически любому водителю. Главное – выбрать один из проверенных вариантов настройки и точно соблюдать все рекомендации по проведению работы. Также важно разобраться с особенностями светового оборудования, чтобы понимать, какой винт нужно вращать и в какую сторону.

Как должны светить фары ближнего света

Есть требования по силе света для световых приборов, но изучать показатели нет смысла, так как измерить их без специального оборудования нельзя.

Поэтому стоит разобраться с особенностями ближнего света, чтобы понимать, каким он должен быть в нормальных условиях. Особенности показаны на схеме, по ней можно понять, что световой поток распределяется неравномерно, это происходит за счет разной формы рассеивателей.

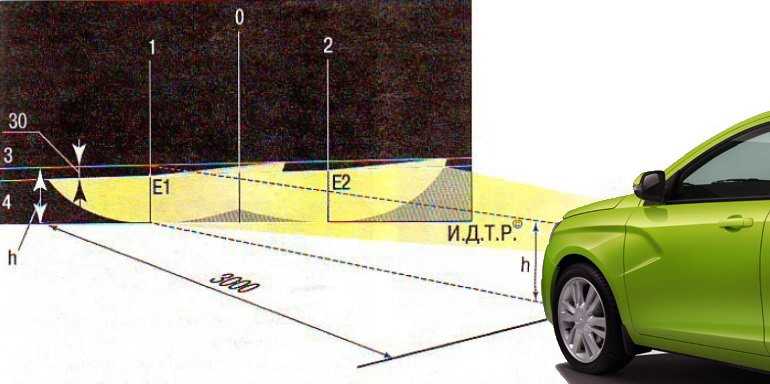

Так выглядит идеальная схема распределения ближнего света в фарах с галогенными лампами.

Исходя из графического изображения можно сделать несколько выводов:

1. Основная часть света должна распределяться по полосе движения на расстояние не менее 60 метров.
2. Обочина также должна освещаться, для этого световой поток немного смещен вправо (а в странах с левосторонним движением влево).
3. Часть света распределяется на встречную полосу. Но тут очень важно настраивать свет так, чтобы он не слепил встречных водителей, для этого чаще всего и производится регулировка.

Где находятся регулировочные винты света фар

Еще до начала работы необходимо четко знать, где находятся регулировочные винты.

Они есть на всех типах фар, но месторасположение может различаться, как и конструкция. Тут важно помнить следующее:

1. Проще всего изучить информацию в инструкции по эксплуатации автомобиля или найти данные на тематических форумах, посвященных определенной модели авто. Нередко можно найти видео, где все показывается наглядно, что существенно упрощает процесс.

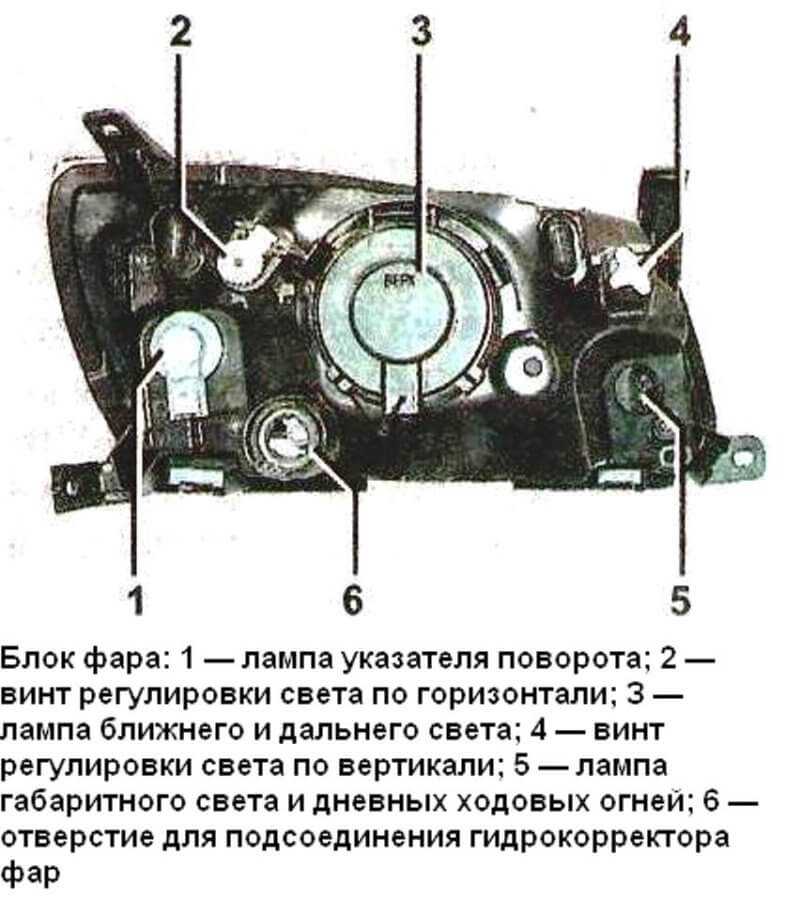

2. На каждой фаре есть два винта. Первый регулирует световой поток в вертикальной плоскости, второй – в горизонтальной. Поэтому можно настроить не только высоту света, но и при необходимости смещать его относительно дорожного полотна.
3. Система регулировки также может отличаться. Вращать винты можно вручную, с помощью плоской или крестообразной отвертки, шестигранником или даже звездочкой. Стоит заранее уточнить этот момент, чтобы нужный инструмент был под рукой. Не стоит вращать пластиковые детали не подходящим приспособлением, они очень легко повреждаются.

В некоторых моделях авто регулировка осуществляется через специальные отверстия в передней облицовке. В этом случае главное – подобрать отвертку или другой ключ подходящей длины.

Иногда фары регулируются через специальное отверстие над фарой.

Для чего нужна регулировка

Эту работу следует выполнять не при возникновении проблем, а не реже одного раза в год или сразу после того, как было замечено нарушение света. Периодически регулировать фары нужно по нескольким причинам:

1. Обеспечение нормальной видимости в темное время суток. Большое количество аварий происходит из-за того, что водитель вовремя не увидел препятствие или пешехода.

   Ближний свет должен обеспечивать видимость на расстоянии не менее 60 метров.

2. Исключение ослепления встречного транспорта
   . Из-за этого также зачастую возникают аварийные ситуации.
3. Поддержка работоспособности системы регулировки. Пластиковые элементы за несколько лет могут просто прикипеть друг к другу и не будут двигаться.

Без правильно настроенного света фар пройти техосмотр также не получится. Лучше заранее убедиться, что со светом все в порядке.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

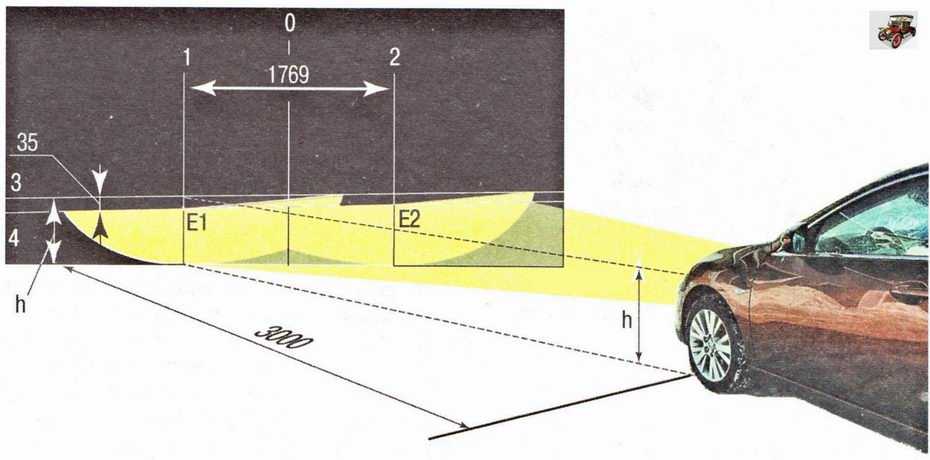

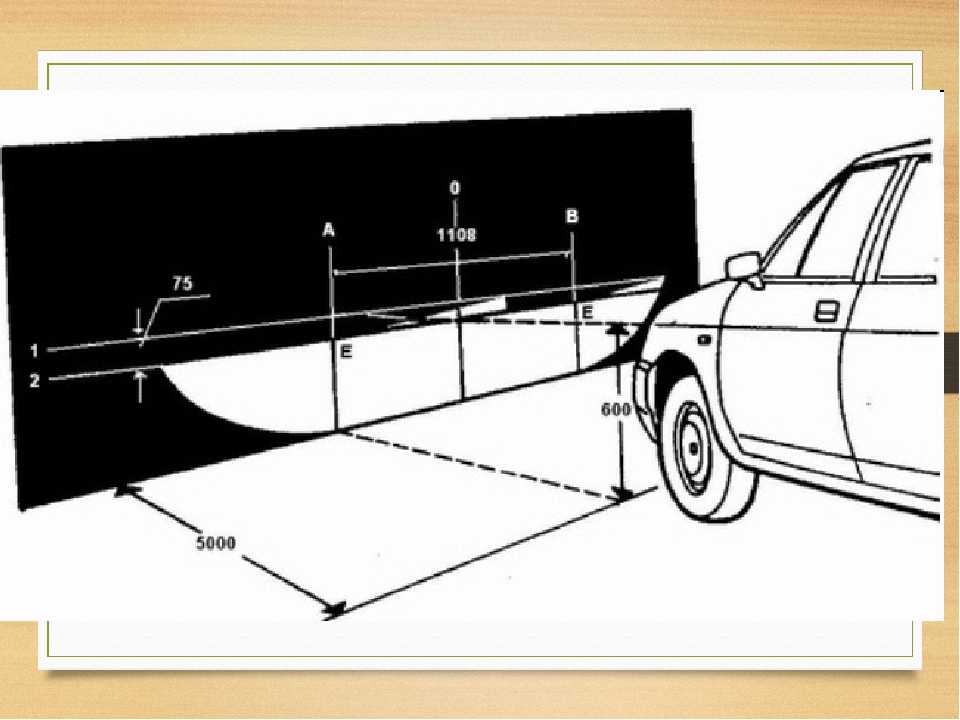

1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке. Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

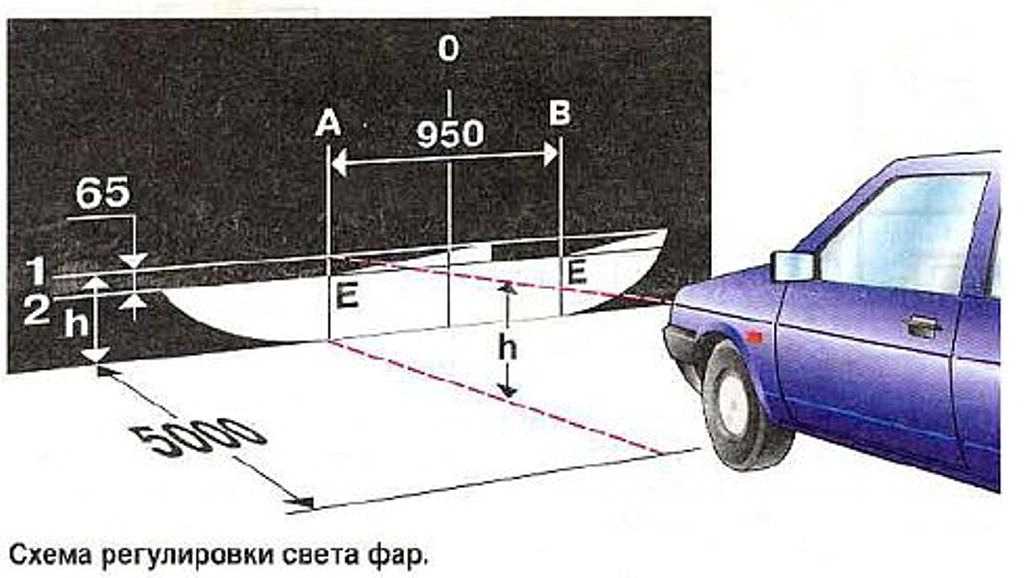

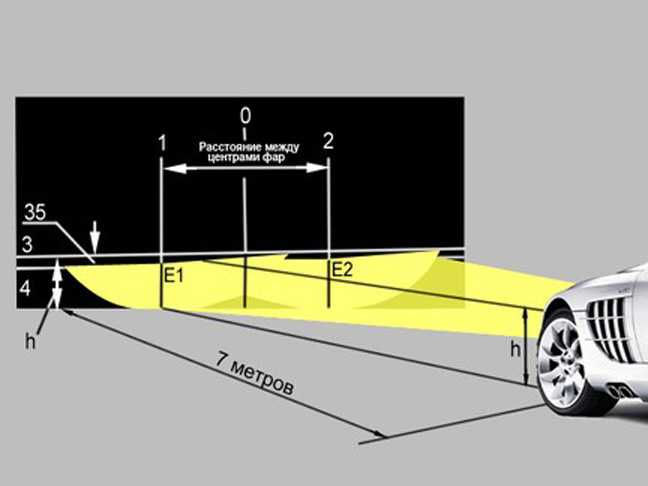

1. Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота. Важно выставить авто правильно.
2. Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
3. Верхний край светового потока (он четко виден) должен располагаться по линии. Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
4. Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

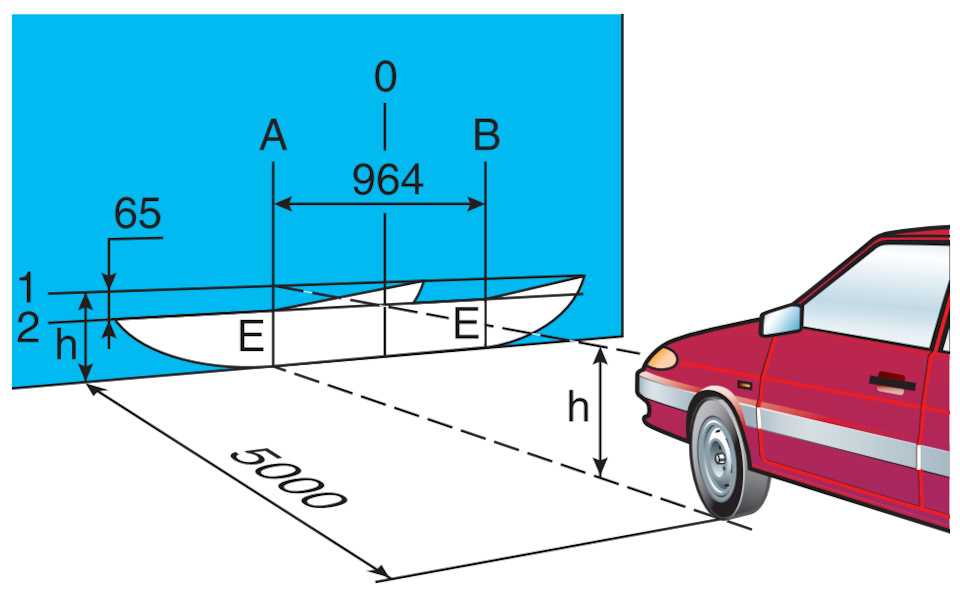

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Читайте также: Как улучшить свет фар на автомобиле

Меры безопасности

Чтобы при проведении работ не нанести вреда здоровью и не сломать фары, нужно помнить несколько простых советов:

1. Надевать перчатки при работе и не касаться проводки.
2. Использовать только подходящий инструмент для регулировочных винтов, они очень легко ломаются.
3. Ставить машину на ручной тормоз.
4. При регулировке не прикладывать излишнее усилие.

В завершении еще один метод регулировки.

Отрегулировать свет фар несложно, если есть ровная площадка со стеной напротив нее. Главное – правильно нанести разметку, от этого зависит точность регулировки. Если после проведения работы встречные водители мигают, значит свет бьет слишком высоко и его нужно опустить.

Как отрегулировать ближний свет. Как отрегулировать ближний свет фар

Вождение автомобиля в темное время суток невозможно без освещения. Как можно в темноте разглядеть приближающееся встречное транспортное средство или опознать догоняющую попутку?! В том-то и дело — никак. И тут мало иметь хорошую оптику, необходима правильная регулировка ближнего света фар или дальнего освещения. Можно ли сделать все своими руками или нужно обязательно поручать эту работу специалистам? И в чем вообще вся суть? Попробуем разобраться в этом непростом деле.

Необходимость

Фары не просто так даны автомобилям, поскольку обеспечивают водителям отличную видимость в темное время суток. Это позволяет не терять контроль над ситуацией и своевременно принимать важные решения. При этом если световой пучок настроен не так как нужно, это представляет серьезную опасность для встречных водителей. Их может ослепить, что приводит к возникновению аварийной ситуации.

В то же время, если свет будет непосредственно вблизи транспортного средства, не далее нескольких десятков метров, то водитель не увидит всей картины, и большая часть дороги будет во мраке. А это не позволит в случае обнаружения препятствия на скорости, принять быстрое и верное решение.

По этой причине каждому автолюбителю желательно знать, как отрегулировать свет фар, чтобы при необходимости можно было провести настройку самому. Ведь никто не знает, когда это может понадобиться.

Основные причины нарушения освещения

Не в любой ситуации, когда нарушен свет фар, требуется тут же проводить их настройку. Необходимо сначала провести визуальную диагностику источников света — не исключено, что причина кроется на поверхности. В качестве основных причин можно рассмотреть следующие ситуации:

• Самый распространенный случай — это помутнение рассеивателя. Большая часть светового потока не может преодолеть мутную поверхность фары, из-за чего его дальность существенно снижается. Решить такую проблему можно двумя способами: заменить полностью оптику (дорого и трудоемко) или выполнить полировку прозрачной поверхности (немного легче).
• Что касается автомобилей старшего поколения, то у многих моделей конструкция оптики устроена так, что невозможно добиться желаемого освещения. Здесь не поможет ни полировка стекла, ни таблица регулировки фар ближнего света. Единственно возможный выход из ситуации — приобретение ксеноновых ламп.
• Отрицательным образом сказывается и наличие конденсата внутри оптики. Он может появиться из-за трещин стеклянной или пластиковой поверхности фар либо в случае нарушения герметизации модуля. Тут выручит замена прозрачного элемента фары при помощи клея-герметика.
• Из-за неисправного генератора свет может быть тусклым или АКБ не в состоянии выработать нужное напряжение, чтобы лампочки светили ярко. Здесь для проверки стоит использовать тестер.

Если перечисленные причины не были обнаружены или наоборот уже устранены, то следует задуматься над регулировкой.

Услуга СТО

Не все автолюбители, в особенности новички, в точности знают, как отрегулировать свет фар на своем транспортном средстве. Зачастую результат такой самодеятельности приводит к их неправильному свечению, а это довольно опасно, причем не только в для самого владельца автомобиля, но и прочих водителей, как правило, встречных. Они уже точно не обрадуются тому, что их слепят.

Настройка требует определенных знаний и умений. Однако при отсутствии опыта, подходящего помещения или места, а также при наличии каких-либо сомнений, лучше посетить СТО, где вся работа будет выполнена на профессиональном уровне.

Большинство станций имеют необходимое оборудование, которое позволяет более точно провести регулировку. Даже если автолюбитель сделал все вроде вполне удачно, все равно необходимо обратится к специалистам, которые проверят правильность настройки ближнего света фар. Если все сделано как надо, то в будущем можно спокойно делать работу, ни о чем не беспокоясь.

Самостоятельный процесс

Если же есть уверенность в своих силах, то можно попробовать сделать всю работу самостоятельно. При этом обычно используется стандартная схема по настройке автомобильной оптики. Тем не менее, ряд производителей источников освещения могут предложить свой алгоритм. При этом схему можно найти в личной документации к автомобилю или лампам.

Рассмотрим универсальный вариант, который может подойти ко всем моделям автомобилей. Но для начала стоит упомянуть некоторые нюансы, о которых не следует забывать.

Нюансы регулировки

Перед выполнением регулировки ближнего света фар нужно проверить, накачаны ли колеса, как то предусматривают технические требования. Транспортное средство должно быть нагружено равномерно, чтобы не было перегрузки на одну из осей. Что касается узлов и агрегатов подвески, то они должны быть без дефектов, из-за которых автомобиль может быть завышен или занижен относительно дороги.

Как отмечает большинство производителей транспортных средств, машину стоит заправить на полбака. Сами лампы тоже должны быть целыми, при наличии каких-либо дефектов регулировка невозможна. Также важно, с какой стороны находится руль, так как если это праворульная модель, то здесь применяются отличные лампочки.

Еще стоит учесть тип источников света:

• раздельный;
• совмещенный.

Как правильно настроить ближний свет в этом случае? Совмещенная лампа может обеспечить как ближний, так и дальний свет. С раздельным фонарем все понятно — каждый отвечает только за ближнее или дальнее освещение. Регулировка раздельных ламп производится по отдельности, а совмещенные по ближнему освещению.

Подготовительный этап

Как советуют многие опытные водители, не стоит проводить настройку световых приборов без подготовки. В противном случае придется обратиться к специалисту. Суть подготовки сводится к созданию подходящих условий:

1. Из багажника автомобиля удаляются все лишнее, за исключением штатного набора инструментов, домкрата, аптечки, знака аварийной сигнализации.
2. Проверяется, накачаны ли шины, как говорилось ранее. Причем на всех колесах должно быть одинаковое давление в соответствии с указаниями производителя.
3. Весь процесс регулировки ближнего света своими руками может пройти быстрее, если пригласить помощника, который должен обладать таким же весом, что и владелец автомобиля.
4. Фары нужно очистить от загрязнений. И если обычная грязь убирается водой, то для удаления пятен масла или клея нужен органический растворитель (уайт-спирит, ацетон или сольвент).

Также потребуется найти ровную горизонтальную площадку со стеной. Она должна быть подходящей площади, чтобы расположить автомобиль на расстоянии 5-10 м от стены, выступающей в качестве вертикального стенда. Также пригодятся мелки либо и крестообразная отвертка.

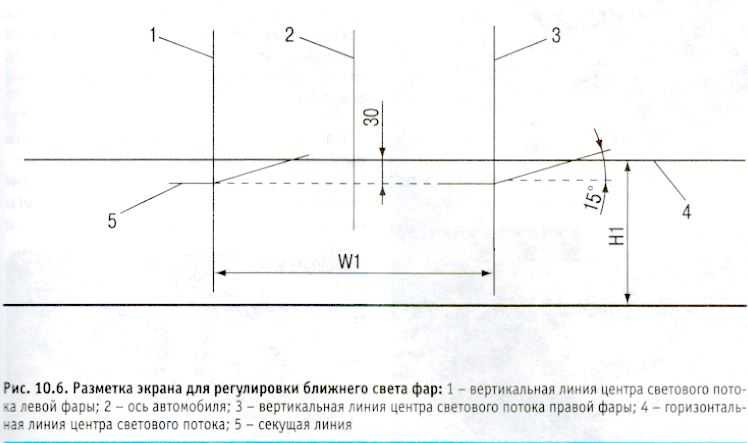

Нанесение разметки

На стене нужно провести вертикальную линию, которая должна приходиться на центральную ось симметрии автомобиля. По обе стороны от нее нужно начертить еще две тоже вертикальные линии, которые будут совпадать с центром фар.

Теперь для регулировки ближнего света фар нужно начертить горизонтальную линию, которая должна располагаться на высоте, равной расстоянию от центра фар до поверхности земли. Ниже нее на 50 мм будет вторая горизонтальная линия. А ниже второй границы на 100 мм следует расположить третью линию.

После подготовки стенда можно переходить непосредственно к регулировке световой оптики.

Технология проверки фар

Транспортное средство располагается на определенном расстоянии от стенда проверки, что указано в инструкции по эксплуатации автомобиля. После этого включается ближний свет.

Теперь, закрывая по очереди каждый фонарь непрозрачным материалом (хорошо подходит картон или фанера), проверяется расположение светового пятна. Верхняя граница должна соответствовать второй линии на разметке. Что касается границы то она не должна быть выше третьей линии.

Сама регулировка

Если в ходе проверки все совпало, то есть фара передняя правая и левая светит как надо, значит, все в порядке и беспокоится не о чем. В противном случае необходимо переходить к непосредственной регулировке.

Для этого у каждого автомобильного осветительного прибора присутствуют специальные винты. У большинства моделей они расположены на внутренней поверхности. Настройка производится путем их поворачивания. Важно, чтобы световой пучок соответствовал описанной выше схеме.

Обычно для регулировки используются 2 винта. Один из них нужен для настройки наклона фары, иными словами, он регулирует границу светового потока относительно горизонтальной линии. Обычно он располагается в верхней или нижней части корпуса.

При помощи второго винта обеспечивается поднятие либо опускание правой части светового пятна. Его место расположения — сбоку фары.

Длительность процедуры

Многие приведенные советы по регулировке ближнего света фар помогут вам настроить оптику. На проведение процедуры уходит 30 минут, а по завершении работы можно приятно удивиться результату проделанной работы. К тому же правильно настроенные фары позволяют избежать утомляемости глаз. При этом, если следовать простой инструкции, то итог будет не хуже той регулировки, которая будет проделана в автосервисе.

Способы восстановления отражателей фар

Иногда возникает необходимость восстановить отражающие свойства рефлектора фары. В этом случае можно прибегнуть к одной из нескольких методик:

• использование металлизированного скотча;
• наклеивание зеркальной пленки;
• покрытие хром-краской.

Фольгированный скотч с глянцевой металлизированной поверхностью продается в любом строительном магазине. Восстановление отражателей фар с его помощью хорошо тем, что в отличие от обычной фольги, он в меньшей степени мнется, но не исключается появление заломов. У материала есть прочная клеящая основа, которая может держаться годами, что позволяет отражателю спокойно функционировать.

Внешний вид пленки «Оракал №351» напоминает хромированную поверхность и отличается гибкостью и эластичностью. За счет этого ею удобно оклеивать различные неровности.

Перед тем, как наносить скотч или пленку поверхность отражателя нужно очистить и обезжирить. Потом нарезать из материала фрагменты произвольного размера, после чего приступать к наклейке. Только для пленки лучше предварительно из бумаги сделать шаблон. А для разглаживания стоит использовать пластиковую лопатку с закругленным концом. При необходимости материал подрезается канцелярским ножом.

Восстановление отражателей фар при помощи хром-краски не сулит ничего сложного. Не надо ничего резать. Все, что нужно, — это на очищенную поверхность нанести содержимое баллончика (одного вполне достаточно). На просушку уходит 1,5-2 ч., после чего рефлектор готов к работе.

В заключение

Как показывает практика, новички проходят настоящее испытание, а вся процедура может затянуться на час, если не больше. Однако это не означает, что настройка автомобильной оптики является невыполнимой работой. С течением времени приходит опыт и сноровка, что позволяет снизить продолжительность до нескольких десятков минут (оптимально — полчаса).

Но, несмотря на легкость процесса, от владельца транспортного средства требуется предельная концентрация внимания. Причем нужно помнить о риске повредить регулировочные винты фар. Если ничего не страшит, то можно смело браться за регулировку ближнего света фар. В ином случае лучше воспользоваться услугами профессионала.

Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

• свет фар отличается, если встать перед автомобилем;
• при езде на ближнем свете водители встречного транспорта моргают дальним;
• ухудшился обзор обочины;
• галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;

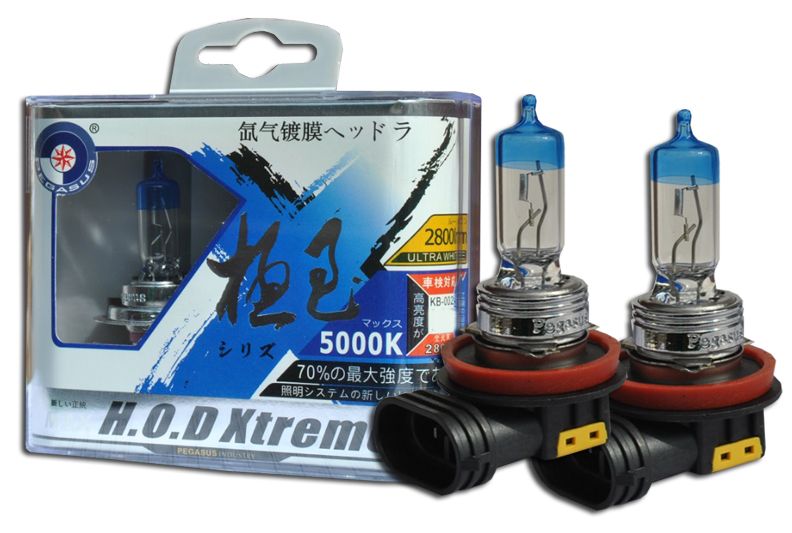

• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

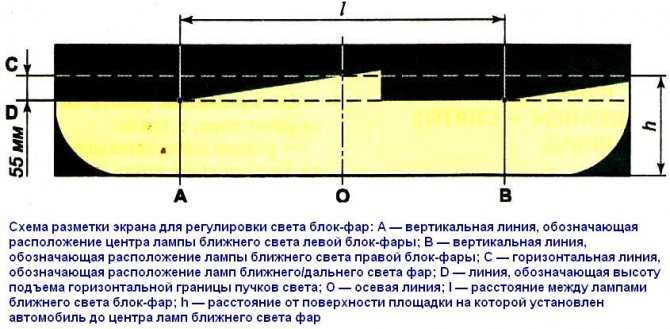

Нанесение разметки

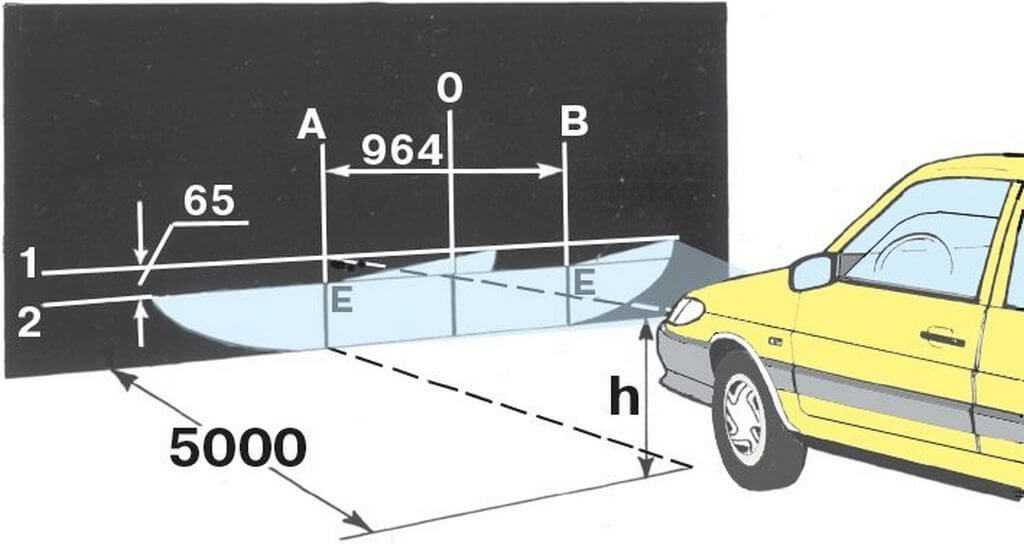

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

1. Измерить высоту лампы ближнего света относительно земли.
2. Перенести горизонтальную линию на стену.
3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
4. Замерить расстояние между лампами в правой и левой фаре.
5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

• винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
• угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

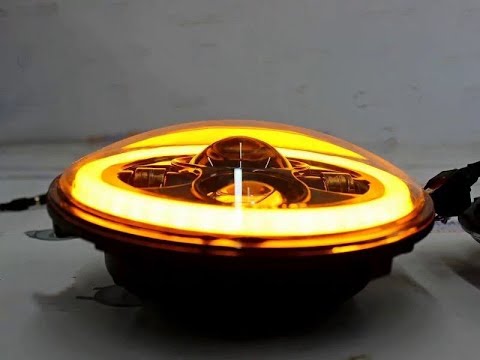

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
3. Граница галки не должна выходить за пределы горизонтальной пометки.

Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

Статья о регулировании автомобильных фар — тонкости процесса, советы, рекомендации. В конце статьи — видео о регулировке фар всех моделей автомобиля.

Содержание статьи:

Каждый автолюбитель знает, что без головного (переднего) освещения ездить нельзя! Но при этом даже опытные водители не всегда понимают важность правильной настройки головного освещения автомобиля. Если настройка освещения выполнена неправильно или не выполнена вовсе, то велика вероятность ослепления водителей, движущихся в противоположном направлении, что может привести к лобовому столкновению или другому опасному ДТП.

Кроме того, неправильно настроенные фары существенно уменьшают зону видимости и в дождливую, снежную или туманную погоду дают обратный, отрицательный эффект. Например, широкий и высоко направленный луч «отсвечивает» пространство впереди машины и создает непроницаемую световую завесу для всех участников дорожного движения, провоцируя потенциально опасную аварийную ситуацию.

Настроить свет фар можно на СТО (станции технического обслуживания) или самостоятельно. Регулировка фар на СТО будет платной и с использованием профессионального оборудования, однако не каждый водитель может позволить себе тратить из семейного бюджета средства на обслуживание в СТО. Да и сами станции техобслуживания иногда бывают расположены слишком далеко от небольших населенных пунктов.

Дороги бывают разные (особенно российские), и на них случается всякое. Особенно на таких, которые напоминают дороги войны после бомбежки, с ямами и ухабами. На таких дорогах не только «слетают» колеса с шаровых опор, но и «стряхиваются» (сбиваются) настройки света фар.

Кроме того, фары обязательно нужно настраивать в следующих случаях:

• При необходимости установки ПТФ (противотуманных фонарей).
• При ДТП с повреждением передних элементов кузова.
• После ремонта подвески.
• При замене колесных дисков или покрышек на них.

Некоторые автопроизводители, а также изготовители ламп, предлагают свои методы настройки головного освещения. Обычно их методы прилагаются к технической инструкции на машину.

Вместе с этим, существует и универсальный, самостоятельный способ настройки света фар, подходящий почти для всех автомобилей, при котором выполняется ряд одинаковых действий и условий, во многом совпадающих с методами производителей. В целом, самостоятельный процесс настройки фар предусматривает несколько несложных действий, описанных ниже.

Прежде чем начать настраивать свет передних фар автомобиля, необходимо выполнить подготовку самого автомобиля. И на этом этапе настоятельно рекомендуется принять во внимание конкретные условия эксплуатации авто. Например, учесть, как часто используется машина с нестандартной (не заводской) нагрузкой.

Дело в том, что большинство предлагаемых методов регулировки фар усредненные. Их методология «заточена» под среднестатистические условия эксплуатации машины – среднюю «снаряженную массу» (совокупный вес при базовой минимальной комплектации: усредненный вес водителя (75 кг) без учета веса пассажиров, вес инструментов и запаски, давление в шинах и др.). Особенно это касается тех автовладельцев, которые чаще всего используют свою «железную лошадку» только для перевозки малогабаритных грузов, для своего хозяйства или заработка.

Подготовка машины для регулировки фар заключается в нескольких достаточно простых действиях:

1. Очистить корпус и регулировочные винты (или шурупы) от грязи. Расположение регулировочных винтов можно узнать из инструкции к автомобилю или к фарам. Для удаления грязи можно использовать обычную чистую воду, а для очистки элементов от масла – органические растворители. По возможности, использовать продувку воздухом.
2. Регулирующие винты смочить антикоррозийной жидкостью. Убедиться, что поверхности линз и отражателей не имеют дефектов, искажающих световой поток.
3. Автомобиль должен быть установлен на ровной горизонтальной площадке.
4. Из багажника убираются все посторонние предметы и оставляются только штатные: запасное колесо, заводской инструмент и др.
5. Довести давление в шинах до заводской нормы. Все покрышки на дисках должны быть одного размера и без видимых дефектов. Сами диски также должны иметь ровную поверхность, без деформаций.
6. Топливный бак должен быть заполнен топливом минимум на 50%.
7. Машину следует загрузить так, чтобы ее вес примерно соответствовал весу при наиболее частых поездках. Вес груза необходимо равномерно распределить на все оси. В качестве груза можно использовать емкости, заполненные водой, или другие предметы.
8. Зафиксировать колеса автомобиля противооткатными предметами.

Чаще всего, в качестве экрана с разметкой для корректировки освещения используют ровную стену. Также некоторые водители делают специальные фанерные щиты с прибитыми к ним деревянными рейками, которые служат ориентирными линями вместо обычных нарисованных линий. Иногда, если позволяют размеры и ровность площадки, в качестве стенда используют гаражные ворота.

Регулировочная разметка на стенде делается следующим образом:

• Машина подгоняется к стенду (стене) вплотную.
• На стенде отмечаются три контрольные точки: две – напротив центров осей ламп, третья наносится посередине между двумя первыми и должна соответствовать середине машины. Таким образом, на стенде должны появиться три точки: одна – напротив центра машины и две – напротив центров осей ламп. Данные точки лучше обозначить буквами, например, середина – «V», а точки по бокам (напротив осей ламп) – «С» и «С».
• Машина откатывается от стенда на 7.5 метров (при отдельной настройке дальнего освещения – на 10 метров).
• Через каждую из трех обозначенных на стенде точек («С», «V», «С») проводятся вертикальные линии.
• Проводится горизонтальная линия «1», которая должна пройти через обозначенные контрольные точки: «С», «V», «С».
• Провести горизонтальную линию «2» ниже линии «1» на 5 см. (При отдельной настройке дальнего освещения – ниже на 12 см.).
• Буквой «В» можно обозначить боковые точки (центры перекрестий) в местах пересечения вертикальных линий с горизонтальной прямой линией «2».

Лампы бывают 2-х видов: раздельные или с совмещением ближнего и дальнего света. В совмещенных лампах светопоток регулируется по ближнему свету, а дальнее освещение самонастраивается автоматически. В раздельных лампочках регулировку дальнего и ближнего света придется делать по-отдельности.

Согласно ГОСТу, нижняя граница светотени для ближнего освещения не регламентирована, тогда как для верхней границы есть определенные условия: с левой стороны граница светопотока должна располагаться горизонтально (чтобы не слепить встречных водителей), а справа она должна подниматься, освещая обочину дороги и пешеходов. Такую восходящую границу света часто называют «галкой».

Кстати, в странах, где существует левостороннее движение, восходящая «галка» должна находиться слева. Соответственно, в странах, где движение правостороннее, «галка» должна быть справа.

Порядок настройки фар с совмещенным ближним и дальним светом

• Установить машину на расстоянии 7.5 метров от стенда.
• Включить ближний свет.
• Одну из фар закрыть плотной тканью или листом картона. Открытой остается только та фара, которая будет регулироваться.
• Используя регулировочные винты, отрегулировать фары таким образом, чтобы боковые вертикальные линии находились посередине световых пятен. А горизонтальная линия «2» была сверху и касалась границ пятен (как бы на них лежала).

Дальний свет настроится автоматически.

Порядок настройки фар с разделенным ближним и дальним светом

• Для отдельной настройки ближнего света выполнить предыдущие действия, указанные выше (регулировка совмещенных фар).
• Установить машину на расстоянии 10 метров от стенда.
• Включить дальний свет и закрыть одну из фар.
• С помощью регулирующих винтов направить световые пятна так, чтобы они точно попадали в перекрестия, образованные при пересечении линии «1» с вертикальными боковыми линиями, в точках «С» и «С». То есть, центр перекрестия должен находиться в центре светового пятна.

Противотуманные фары (ПТФ) должны быть установлены параллельно продольной оси автомобиля. Настройка противотуманных фар несильно отличается от методики настройки головных фар и состоит из следующих действий:

• Фонари очищаются от грязи.
• Для автомобиля выбирается ровная площадка.
• Машина подгоняется вплотную к стенду (стене). На стене отмечаются точки напротив центра каждой противотуманной фары, а между ними – точка напротив центра (середины) машины. Таким образом, должно получиться три точки, которые можно обозначить как: середина – «V», точки по бокам – «С» и «С».
• Машина устанавливается на расстоянии 5 метров от стены.
• Через каждую из трех точек («С», «V», «С») проводится вертикальная линия.
• Рисуется горизонтальная линия «1», соединяющая три точки «С», «V», «С». Таким образом, в местах пересечения горизонтальной линии «1» с вертикальными линиями, должны образоваться перекрестия.
• Рисуется горизонтальная линия «2», ниже линии «1» на 10 см.
• Световые пятна противотуманок регулируются так, чтобы они точно попадали в боковые перекрестия, полученные при пересечении горизонтальной линии «2» с вертикальными линиями боковых точек «С» и «С».

Настройка света «народным способом» должна производиться только в темное время суток, а не в условиях недостаточной видимости!

Машина ставится на ровную дорогу. Впереди, строго перед машиной и ровно поперек дороги, на расстоянии 20 – 25 метров кладется большая палка. Включается ближний свет и закрывается одна из фар (если есть напарник, он может ее прикрыть, встав напротив нее).

Далее с помощью винта для регулировки верхняя граница светотени подводится к палке на дороге. Настройка по направлению потока, чтобы светило прямо, делается «на глазок» при включенном дальнем свете (на ближнем свете луч может уходить немного вправо).

Заключение

Процесс самостоятельной регулировки фар не так сложен, как кажется на первый взгляд. Достаточно сделать это один раз, и в дальнейшем самостоятельная регулировка будет проходить легко и быстро. При этом не следует забывать, что своевременная и правильная регулировка света головных фар — это важная процедура, от которой серьезно зависит безопасность движения в темное время суток. Но которой, к сожалению, часто пренебрегают даже опытные водители!

Видео о регулировке фар всех моделей автомобиля:

С каждым днём на наших дорогах увеличивается число машин, имеющих современные и очень яркие лампы дополнительного и головного света. Благодаря этим осветительным приборам ездить в ночное время стало намного удобнее. Но такие лампы имеют один недостаток. Они своим сильным световым потоком просто ослепляют автомобилистов в едущих навстречу машинах, из-за чего риск возникновения аварийной ситуации становится существенно выше. Чтобы не допустить возникновения ДТП, возникающих из-за находящихся во встречных машинах ослеплённых автомобилистов, и при этом не уменьшать освещенное перед машиной расстояние можно выполнить регулирование фар.

Когда необходима регулировка фар

Световой поток регулируют не только с целью безопасности. Так, при установке новых фар, новых типов ламп обязательно необходимо отрегулировать свет. Устанавливая новые противотуманные фары, а также после ремонта деталей подвески, автомобилист часто выполняет эту операцию.

Световой поток в фарах можно отрегулировать тремя способами: с применением нужного оборудования, в автосервисе или вручную. Желающие сэкономить могут отрегулировать свет в фарах самостоятельно (при условии, что эта процедура будет правильно выполнена). Весь процесс регулировки светового потока делится на 4 этапа: на стене делается разметка, выполняется разметка ламп, выполняется регулировка ближнего света фар, выполняется регулировка дальнего света фар.

Регулирование светового потока является важной процедурой, от которой напрямую зависят безопасность и комфорт при поездках на машине. Как правило, в новых автомобилях перед выводом его на продажу регулируют заводскую оптику, световой поток которой со временем сбивается и возникает необходимость в его корректировке и регулировке.

Кроме того, после попадания в аварийную ситуацию, при ремонте кузова (замене кузовных деталей), при замене стойки передней подвески или пружины также необходимо отрегулировать поток света в фарах.

После выполнения этой операции корректируется направление потока света на дорожное покрытие трассы и обочину. При правильном направлении света улучшается комфорт и, самое главное, безопасность во время поездок при плохой погоде и ночью.

Перед началом регулирования головную оптику разбирать не нужно. С тыльных сторон каждой из фар нужно найти винты для регулировки (ручки из пластика), при помощи которых поднимаются или опускаются фары (сверху вниз и снизу вверх), а также поворачивается световой поток к центру или отводится к границе в горизонтальном направлении (слева направо и наоборот). При выполнении регулирования каждой из фар необходимо также воспользоваться крестовой отвёрткой (длинной или короткой), а также, при работе с фарами некоторых типов, — ещё и накидным или торцевым ключом либо шестигранником.

Регулировка света фар своими руками проходит по стандартному принципу. Для этого машину перегоняют на горизонтальную площадку, на которой установили ровную вертикальную стену (используется в качестве стенда). Регулируемый автомобиль ставится на расстоянии 10 метров от стенда. Также перед началом процедуры не стоит забывать взять с собой что-либо для разметки (мел вполне подойдёт).

Напомним, перед началом регулировки нужно проверить, должным ли образом накачаны шины, не перегружен ли автомобиль (равномерная ли нагрузка), отсутствуют ли существенные дефекты, приводящие к завышению или занижению автомобиля над дорожным покрытием. По мнению изготовителей, перед началом процедуры нужно, чтобы топливный бак был заполнен на ½ ёмкости. Лампочки в каждой из фар должны быть без дефектов.

Напомним, что в фарах машин, в которых руль находится справа, должен быть установлен другой тип фар. Также необходимо проверить, совмещённые или раздельные фары в машине. От этого зависит последовательность их регулирования.

В лампах совмещённого типа происходит одинаковое регулирование дальнего и ближнего света, а в осветителях раздельного типа одна из ламп предназначена для ближнего света, а другая – для дальнего. В лампах совмещённого типа регулируется лишь ближний свет, а в осветителях раздельного типа каждый тип регулируется отдельно. Ниже описывается последовательность регулирования фар.

Автомобиль ставится на небольшом расстоянии от стенда (в большинстве случаев функции стенда выполняет вертикальная стена). Затем одна фара закрывается картонкой или другим не пропускающим свет материалом. На стене делается разметка (отмечаются точки, которые соответствуют центру каждой из фар и оси симметрии машины), которая затем соединяется линией 1.

Под этой линией на небольшом расстоянии (не более 12 сантиметров) проводится линия 2, параллельная линии 1. Под линией 2 проводится ещё одна параллельная линия 3 (дистанция между ними не должна превышать 22 сантиметра). Далее через точки (центр симметрии и фар) проводятся перпендикулярные проведенным ранее линиям ещё три линии. После этого выполняется включение ближнего света каждой из фар. Верхнее ограничение светового пятна фар должно быть на уровне линии 2 (противотуманных фар – не выше линии 3). Также нужно проверять, в каком положении находится наклонный луч (для обеспечения освещения обочины трассы) каждой из фар. В нормально отрегулированных фарах положение наклонного луча выходит из точек, в которых пересекаются вертикальные линии, проходящие через центр каждой из фар, и горизонтальная линия 2. При отсутствии совпадения с помощью регулировочных винтов выполняется корректировка положения фар. Во многих автомобилях винты расположены на внутренних поверхностях фар. Корректировка светового потока производится с помощью двух винтов, первый из которых регулирует наклон каждой из фар (выставляется верхняя граница пучка света на уровень соответствующей линии). Располагается этот винт либо в верхней, либо в нижней части фары. Другой винт поднимает или опускает правую часть пучка света (его наклонную часть).

Этот винт расположен в боковой части фары.

Последовательность проведения самостоятельной регулировки фар

Как регулировать свет фар? Стоит отметить, что процесс корректировки светового потока в фарах автомобилей ВАЗ несколько отличается от регулировки фар в легковых машинах зарубежного производства. Поэтому ниже мы решили на примере легкового автомобиля марки ВАЗ модели 2110 описать корректировку фар в отечественных машинах.

1. Сначала машину ставят на небольшом расстоянии от стенки (стенда). Далее выполняется включение ближнего света. На стенке с помощью мела выставляются отметки, соответствующие центрам каждой из фар. Затем дистанция между нарисованными отметками разделяется пополам и рисуется третья точка. Затем через все отметки рисуется горизонтальная линия. Затем этого под первой линией на дистанции в 75 мм рисуется параллельная ей другая линия.
2. Через все три точки проводятся вертикальные линии.
3. Оптика выключается и машины отводят на указанную в паспорте дистанцию. Оптика включается снова.
4. Проверяют, совпадает ли граница потока света каждой из фар с уровнем нижней горизонтали, совпадает ли расположение точки вознесения потока света с точкой пересечения линий, совпадает ли величина угла излома пучка света с указанной в паспорте автомобиля.

Световой поток каждой из фар регулируется по очереди. Сначала фанерой или картонкой закрывается каждый из фонарей. Далее вращение фары выполняется кручением винтов как горизонтально, так и вертикально.

Видео как самостоятельно отрегулировать поток света фар

Итог

Правильно выполненная регулировка фар освещения не только избавит вас от возможных неприятностей на дороге, но и обеспечит необходимый обзор. Отнеситесь к этой процедуре со всей ответственностью и результат вас не разочарует.

Любому водителю известно, что комфортное управление автомобилем в темное время суток возможно только при условии правильной регулировки фар. Если регулировка угла наклона фар выполнена неверно или не выполнена вообще, то водители машин, едущих по встречной полосе, с большой долей вероятности будут ослеплены рассеянным световым потоком. В такой ситуации значительно возрастает вероятность лобового столкновения во время встречного разъезда автомобилей. Кроме того, снижение эффективности работы фар существенно уменьшает зону видимости, создавая потенциальную угрозу возникновения дорожно-транспортного происшествия.

Когда нужно регулировать

В процессе езды по дорожному покрытию автомобиль неизбежно наезжает на различные неровности дороги. Вследствие этого через некоторое время заводская регулировка оптики сбивается и нуждается в корректировке.

Помимо этого, угол наклона фар обязательно должен регулироваться в случае возникновения одного из описанных ниже событий:

• Установка новой фары, лампы или ее отражателя.
• Монтаж противотуманных фар.
• Возникновение ДТП, в результате которого была повреждена передняя часть кузова транспортного средства.
• Установка новых элементов подвески или проведение работ, связанных с их ремонтом.
• Замена дисков или резины.

Как осуществляется регулировка

Конечно, процедуру регулировки направления светового пучка лучше всего производить на СТО. Недостаток этого метода в том, что за регулировку фар, как и за любую другую услугу, которую оказывают СТО, нужно будет заплатить определенную сумму денег. Не следует забывать и о существенном преимуществе метода. Оно заключается в том, что станции технического обслуживания в своем распоряжении имеют профессиональное оборудование и стенды. Благодаря такой регулировке световой поток, который создают фары вашей машины, будет правильно распределен по проезжей части и по краям обочины.

Для экономии семейного бюджета осуществить данную процедуру можно самостоятельно. Ниже описаны действия, которые надо выполнить в этом случае.

Подготовка автомобиля. Для правильной настройки фар автомобиль должен пройти обязательную предварительную подготовку, состоящую из нескольких простых действий. Обтекатели головной оптики следует очистить от мусора и пыли, после чего их нужно протереть сухой тряпкой. На поверхности линз и отражателей не должно быть дефектов, которые могут препятствовать правильному формированию светового потока. Все шины должны иметь одинаковый размер и давление, соответствующее рекомендациям завода-изготовителя, указанным в руководстве по эксплуатации автомобиля. Топливный бак необходимо заполнить топливной смесью как минимум на 50%. Автомобиль нужно загрузить таким образом, чтобы его вес соответствовал весу, при котором осуществляется его ежедневная эксплуатация. При этом необходимо следить за тем, чтобы на какой-либо оси не образовался перегруз.

Подготовка площадки. Для того чтобы процедура регулировки фар была проведена правильно, транспортное средство должно стоять на ровной горизонтальной площадке. Для обеспечения дополнительной фиксации под колеса автомобиля рекомендуется установить противооткатные упоры.

Подготовка контрольного экрана. В качестве стенда, на котором будет начерчена схема регулировки фар автомобиля, проще всего использовать ровную стену, однако в случае необходимости ее можно заменить гаражными воротами или листом фанеры.

Процесс составления схемы выглядит следующим образом:

• Транспортное средство вплотную подгоняется к стене.
• Отмечается точка, соответствующая центру транспортного средства.
• Две другие точки наносятся таким образом, чтобы они соответствовали центральной оси ламп головной оптики.
• Автомобиль отгоняется от стены на расстояние 5–7,5 метров (в зависимости от марки автомобиля).
• Через три заданные точки проводятся вертикальные линии «А», «О», «В».
• Чертится горизонтальная линия «1», которая должна проходить через вышеозначенные контрольные метки.
• Горизонтальная линия «2» располагается ниже первой на расстоянии от 5 до 7,5 см. (в зависимости от марки машины).
• Точки «Е» указывают место пересечения прямых «В» и «А» с прямой «2».

Регулировка фар. Процедура регулировки фар состоит из нескольких простых действий, выполнение которых не займет много времени даже у человека, впервые этим занимающегося.

1. Включается ближний свет.
2. Одна из фар прикрывается куском плотной материи или любым другим подходящим материалом.
3. При помощи регулировочных винтов, которые чаще всего расположены на внутренней поверхности фар, световой пучок корректируется таким образом, чтобы центральная точка его верхней границы совпадала с точками «Е» на построенной схеме. Из этих же точек должен выходить и наклонный луч, который отвечает за освещение правой обочины.
4. Регулировка второй фары осуществляется также.

Как видно, самостоятельная регулировка фар является несложным процессом, не занимающим много времени и не требующим специального оборудования.

Если данная статья не ответила на все интересующие вас вопросы, то смотрите видео, в котором детально показана регулировка фар.

Видео

Принцип регулировки фар показан в видеоматериале:

Как правильно отрегулировать противотуманные фары, настроить ближний и дальний свет своими руками. Регулировка передних фар автомобиля своими руками Регулировка пучка света фар

На границе света и тьмы: как правильно отрегулировать фары самому

Задумайтесь, когда вы последний раз регулировали свет фар на своем автомобиле? Уверен, большинство из вас скажет, что никогда. А между тем регулировка фар не меньше влияет на безопасность дорожного движения, нежели исправные тормоза или рулевое управление. Расскажем, когда регулировка фар обязательна и как её сделать самому, не используя сложное оборудование

текст: Олег Славин / 10.01.2018

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в , это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

С каждым днём на наших дорогах увеличивается число машин, имеющих современные и очень яркие лампы дополнительного и головного света. Благодаря этим осветительным приборам ездить в ночное время стало намного удобнее. Но такие лампы имеют один недостаток. Они своим сильным световым потоком просто ослепляют автомобилистов в едущих навстречу машинах, из-за чего риск возникновения аварийной ситуации становится существенно выше. Чтобы не допустить возникновения ДТП, возникающих из-за находящихся во встречных машинах ослеплённых автомобилистов, и при этом не уменьшать освещенное перед машиной расстояние можно выполнить регулирование фар.

Когда необходима регулировка фар

Световой поток регулируют не только с целью безопасности. Так, при установке новых фар, новых типов ламп обязательно необходимо отрегулировать свет. Устанавливая новые противотуманные фары, а также после ремонта деталей подвески, автомобилист часто выполняет эту операцию.

Световой поток в фарах можно отрегулировать тремя способами: с применением нужного оборудования, в автосервисе или вручную. Желающие сэкономить могут отрегулировать свет в фарах самостоятельно (при условии, что эта процедура будет правильно выполнена). Весь процесс регулировки светового потока делится на 4 этапа: на стене делается разметка, выполняется разметка ламп, выполняется регулировка ближнего света фар, выполняется регулировка дальнего света фар.

Регулирование светового потока является важной процедурой, от которой напрямую зависят безопасность и комфорт при поездках на машине. Как правило, в новых автомобилях перед выводом его на продажу регулируют заводскую оптику, световой поток которой со временем сбивается и возникает необходимость в его корректировке и регулировке.

Кроме того, после попадания в аварийную ситуацию, при ремонте кузова (замене кузовных деталей), при замене стойки передней подвески или пружины также необходимо отрегулировать поток света в фарах.

После выполнения этой операции корректируется направление потока света на дорожное покрытие трассы и обочину. При правильном направлении света улучшается комфорт и, самое главное, безопасность во время поездок при плохой погоде и ночью.

Перед началом регулирования головную оптику разбирать не нужно. С тыльных сторон каждой из фар нужно найти винты для регулировки (ручки из пластика), при помощи которых поднимаются или опускаются фары (сверху вниз и снизу вверх), а также поворачивается световой поток к центру или отводится к границе в горизонтальном направлении (слева направо и наоборот). При выполнении регулирования каждой из фар необходимо также воспользоваться крестовой отвёрткой (длинной или короткой), а также, при работе с фарами некоторых типов, — ещё и накидным или торцевым ключом либо шестигранником.

Регулировка света фар своими руками проходит по стандартному принципу. Для этого машину перегоняют на горизонтальную площадку, на которой установили ровную вертикальную стену (используется в качестве стенда). Регулируемый автомобиль ставится на расстоянии 10 метров от стенда. Также перед началом процедуры не стоит забывать взять с собой что-либо для разметки (мел вполне подойдёт).

Напомним, перед началом регулировки нужно проверить, должным ли образом накачаны шины, не перегружен ли автомобиль (равномерная ли нагрузка), отсутствуют ли существенные дефекты, приводящие к завышению или занижению автомобиля над дорожным покрытием. По мнению изготовителей, перед началом процедуры нужно, чтобы топливный бак был заполнен на ½ ёмкости. Лампочки в каждой из фар должны быть без дефектов.

Напомним, что в фарах машин, в которых руль находится справа, должен быть установлен другой тип фар. Также необходимо проверить, совмещённые или раздельные фары в машине. От этого зависит последовательность их регулирования.

В лампах совмещённого типа происходит одинаковое регулирование дальнего и ближнего света, а в осветителях раздельного типа одна из ламп предназначена для ближнего света, а другая – для дальнего. В лампах совмещённого типа регулируется лишь ближний свет, а в осветителях раздельного типа каждый тип регулируется отдельно. Ниже описывается последовательность регулирования фар.

Автомобиль ставится на небольшом расстоянии от стенда (в большинстве случаев функции стенда выполняет вертикальная стена). Затем одна фара закрывается картонкой или другим не пропускающим свет материалом. На стене делается разметка (отмечаются точки, которые соответствуют центру каждой из фар и оси симметрии машины), которая затем соединяется линией 1.

Под этой линией на небольшом расстоянии (не более 12 сантиметров) проводится линия 2, параллельная линии 1. Под линией 2 проводится ещё одна параллельная линия 3 (дистанция между ними не должна превышать 22 сантиметра). Далее через точки (центр симметрии и фар) проводятся перпендикулярные проведенным ранее линиям ещё три линии. После этого выполняется включение ближнего света каждой из фар. Верхнее ограничение светового пятна фар должно быть на уровне линии 2 (противотуманных фар – не выше линии 3). Также нужно проверять, в каком положении находится наклонный луч (для обеспечения освещения обочины трассы) каждой из фар. В нормально отрегулированных фарах положение наклонного луча выходит из точек, в которых пересекаются вертикальные линии, проходящие через центр каждой из фар, и горизонтальная линия 2. При отсутствии совпадения с помощью регулировочных винтов выполняется корректировка положения фар. Во многих автомобилях винты расположены на внутренних поверхностях фар. Корректировка светового потока производится с помощью двух винтов, первый из которых регулирует наклон каждой из фар (выставляется верхняя граница пучка света на уровень соответствующей линии). Располагается этот винт либо в верхней, либо в нижней части фары. Другой винт поднимает или опускает правую часть пучка света (его наклонную часть).

Этот винт расположен в боковой части фары.

Последовательность проведения самостоятельной регулировки фар

Как регулировать свет фар? Стоит отметить, что процесс корректировки светового потока в фарах автомобилей ВАЗ несколько отличается от регулировки фар в легковых машинах зарубежного производства. Поэтому ниже мы решили на примере легкового автомобиля марки ВАЗ модели 2110 описать корректировку фар в отечественных машинах.

1. Сначала машину ставят на небольшом расстоянии от стенки (стенда). Далее выполняется включение ближнего света. На стенке с помощью мела выставляются отметки, соответствующие центрам каждой из фар. Затем дистанция между нарисованными отметками разделяется пополам и рисуется третья точка. Затем через все отметки рисуется горизонтальная линия. Затем этого под первой линией на дистанции в 75 мм рисуется параллельная ей другая линия.
2. Через все три точки проводятся вертикальные линии.
3. Оптика выключается и машины отводят на указанную в паспорте дистанцию. Оптика включается снова.
4. Проверяют, совпадает ли граница потока света каждой из фар с уровнем нижней горизонтали, совпадает ли расположение точки вознесения потока света с точкой пересечения линий, совпадает ли величина угла излома пучка света с указанной в паспорте автомобиля.

Световой поток каждой из фар регулируется по очереди. Сначала фанерой или картонкой закрывается каждый из фонарей. Далее вращение фары выполняется кручением винтов как горизонтально, так и вертикально.

Видео как самостоятельно отрегулировать поток света фар

Итог

Правильно выполненная регулировка фар освещения не только избавит вас от возможных неприятностей на дороге, но и обеспечит необходимый обзор. Отнеситесь к этой процедуре со всей ответственностью и результат вас не разочарует.

В процессе эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неправильное функционирование фар. Неправильная настройка фар головного света существенно снижает видимость в плохих условиях или в темное время суток.

Еще одна опасность в том, что ваш автомобиль могут вовремя не увидеть издалека водители тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки. Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

• произведение разметки по определенным схемам на стене;
• выполнение разметки положения ламп;
• осуществление непосредственно самой настройки света.

Важная ремарка: перед тем как приступить к регулированию, проверьте исправно ли само транспортное средство.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов :

• давление в автомобильных шинах;
• исправность пружин подвески легкового авто;
• нагрузка на подвеску, а точнее — ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно. Некоторым удается сделать еще хуже, чем было до начала регулировки .

Для того чтобы работа была произведена в достаточной степени качества, вам следует обязательно соблюсти ряд важных требований :

1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же – используя универсальные значения, подходящие к превалирующему числу легковых машин.

После того, как «обмыли» новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. о подготовке автомобиля к зимовке.

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной : она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки. Еще до того момента, как начнется регулировка фар, обязательно (и тщательно!) вымойте лампы . Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточного или рассеянного света автомобильных фар становятся имеющиеся на стеклах дефекты.

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света? Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

• найдите большую по размерам площадку с ровной и достаточно высокой стеной;
• поставьте машину на расстоянии в 5 м. от стены;
• попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
• начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
• дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
• включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение — что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, что больше подойдет вашей машине — тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли отогреть машину за 5 минут?

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.

Заранее нужно ослабить болты , при помощи которых фары крепятся к бамперу.
Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование – обязательно воспользуйтесь этой возможностью!

Как известно, безопасность передвижения в темное время суток во многом зависит от того, насколько качественно настроены фары, поэтому следует уделить этому вопросу особое внимание. Рассмотрим, как правильно отрегулировать ближний свет фар без специального стенда, в этом процессе нет ничего сложного, если знать все нюансы и выполнять все рекомендации.

Чтобы основной этап был проведен качественно, необходимо соблюдение целого ряда важных условий:

Исправность подвески	Провести точную настройку на машине, в которой неравномерно просевшие пружины и другие неисправности, влияющие на положение кузова невозможно. Поэтому если у вас есть проблемы с данной частью конструкции, то устраните в первую очередь их
Одинаковое давление в шинах	Еще один очень важный фактор, о котором многие забывают, это приводит к тому, что машина расположена не так, как положено, и после накачки шин ее положение изменится, что сведет на нет все ваши усилия по настройке. Поэтому проследите, соответствует ли давление в шинах заводским рекомендациям
Еще один важный момент – в машине должен быть полный бак, а на водительском месте должно присутствовать утяжеление в 70 кг, можно просто посадить туда человека, чтобы не таскать тяжелые предметы
Исправность световых элементов	Если у вас установлены лампочки, не предусмотренные конструкцией, или имеются трещины на рассеивателе, то настройка вряд ли поможет точно выставить положение светового потока, важно, чтобы все элементы были целыми и соответствовали всем требованиям

Важно!
Не стоит ставить лампочки более высокой мощности, качество света они улучшат несущественно, зато будет подвергаться повышенным нагрузкам, что может привести к поломкам и даже замыканиям.

Рабочий процесс

Так как цена данной услуги в автосервисах высока, то вы сможете сэкономить значительные средства, регулировка света фар ближнего света производится так, как описано ниже.

Подготовка

В первую очередь необходимо подготовить место:

• Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров. Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
• В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;
• Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
• Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки. Это будут наши основные метки, поэтому постарайтесь сделать все точно.

Настройка

Инструкция по проведению работ своими руками выглядит следующим образом:

• Если в вашем автомобиле предусмотрен корректор фар, то обязательно предварительно установите его в положение «0» ;

Важно!
Проконтролируйте, чтобы центр машины находился напротив соответствующей линии на стене, это очень важно для обеспечения точности.

• Далее необходимо закрыть одну фару картоном или другим непрозрачным материалом , так как настраивается всегда только один световой элемент;
• После этого следует внимательно посмотреть расположение светового пучка , его верхняя граница должна располагаться на уровне линии, которую вы прочертили заранее. Если положение не соответствует, то необходимо отрегулировать положение отражателя с помощью регулировочного винта, расположенного в задней части корпуса, работа достаточно проста, и для ее проведения вам понадобится отвертка либо шестигранник;

• Если вертикальная настройка произведена, то можно приступить к горизонтальной , тут все просто: на световом пятне отчетливо видно место, где свет начинает уклоняться вверх, именно этот участок должен совпадать с ранее сделанной пометкой напротив соответствующей фары;

• Второй элемент регулируется соответствующим образом , после проведения работ вы можете наслаждаться качественным светом, при этом фары не будут слепить встречных водителей.

Если все проведено правильно, то результат практически не будет уступать профессиональной работе, на этом вопрос, как отрегулировать ближний свет фар, можно считать завершенным.

Можно заодно настроить и . Процесс производится следующим образом:

• Ниже ранее проведенной линии проводится еще одна, она должна располагаться на уровне середины противотуманных фар. Так как данный тип изделий регулируется только по вертикали, то делать пометки по ширине расположения не имеет смысла;

Важно!
Машину в этом случае необходимо расположить на расстоянии 7,5-7,6 метра, это очень значимый фактор, поэтому не забывайте его, иначе регулировка получится неправильной.

• Далее необходимо ослабить крепления противотуманных фар, так как они могут закиснуть, и в процессе настройки вы потратите много времени на то, чтобы сорвать винты. Если они не поддаются, пробуйте обработку с помощью WD40, это может упростить задачу;

• Далее все происходит, как и с ближним светом: на месте водителя должен быть вес в 70 килограммов, а одна из фар закрывается картоном;
• Теперь вы настраиваете световой луч так, чтобы его верхняя граница располагалась на 10 сантиметров ниже линии, которая была проведена ранее и располагается напротив ПТФ;

• Вторая фара настраивается подобным образом, на этом работа окончена, следует очень тщательно зафиксировать положение ПТФ, чтобы положение не изменилось.

Вывод

Чтобы настроить свет, не нужно много времени и наличие специальных навыков, достаточно площадки и стены перед ней, конечно же, не забывайте правильно готовить машину и следить за качеством светового оборудования, тогда результат работы будет отличным. Видео в этой статье расскажет некоторые особенности процесса.

Качественный автомобильный свет является залогом не только хорошего обзора в ночное и вечернее время, но и обеспечением безопасности на дороге. В такой ситуации регулировка света фар своими руками является важным этапом во время ремонтных или профилактических работ с автомобилем. Значительного количества сложных приборов или инструментов не понадобится.

Все автолюбители и профессионалы знают, что управлять автомобилем разрешено при наличии в нем исправного внешнего освещения (ближний/дальний свет). При неправильно настроенной оптике, когда выставленный угол распространения луча не соответствует заводским требованиям, повышается риск ослепления встречных водителей рассеянным световым пучком.

Ослепление на трассе или в условиях городской дороги способно привести к дорожно-транспортному происшествию . Также малая эффективность работы фор приводит зачастую к аварийным столкновениям.

Проверить состояние и настроить фары стоит тем автомобилистам, которые эксплуатируют свой транспорт на трассах с неровным покрытием. Это связано с разбалансировкой крепежа, что приводит к необходимости периодической подстройки. Существуют и другие ситуации, когда необходимо знать, как правильно отрегулировать фары:

• после монтажа противотуманок;
• когда была установлена новая фара или осуществлялась замена лам либо отражателей;
• обязательными являются регулировочные процедуры после ремонта поврежденного передка автомобиля;
• если проводился ремонт всей подвески или базовых ее элементов;
• когда проводилась замена дисков или шин.

Если не выполнять подстройку своевременно, то это приведет к дальнейшему ухудшению работы и полной разбалансировке автомобильной оптики.

Подготовительные операции

Бывалые специалисты не приступают к настройкам, не произведя определенных предварительных манипуляций с автомобилем и некоторыми его системами. В противном случае результат окажется не на должном уровне с возможными погрешностями. Тогда придется завершать все не самостоятельно, а отправиться в автосервис за помощью.

Подготовительный этап заключается в том, чтобы обеспечить транспортному средству положение, соответствующее стандартному, которое будет максимально приближено к используемому в заводских условиях. Для этого проводим такие процедуры:

• из багажного отсека вынимаем посторонние вещи, оставив там лишь стандартный набор автомобилиста, включающий домкрат, аптечку, знак аварийной стоянки;
• обеспечиваем правильное позиционирование автомобиля, проконтролировав значение давления в шинах и приведя его при необходимости к параметрам, рекомендуемым заводом-изготовителем;
• для ускорения работ можно привлекать помощников;
• внешнюю часть оптических приборов очищаем от механических загрязнений (пыль, грязь и пр. ), а также используем слабо концентрированный раствор органического состава для удаления масляных и прочих жировых загрязнений;
• разобравшись на схеме, где находятся регулировочные винты света фар, заранее смачиваем их проникающей жидкостью для комфортного ослабления крепежа, проверяя надежность крепления фар в посаженной нише;
• до старта настроек потребуется выбрать ровную площадку, располагающуюся перед стеной с нанесенной на ней вертикальной разметкой.

Во время регулировке в салоне должен находиться водитель или кто-то сходный по комплекции, чтобы придать подвеске нужное положение.

Используемая разметка

Чтобы получить правильный настроечный шаблон на вертикальной поверхности, заранее подъезжаем к свободной стене на удаление 2 метров. Наносим на отметку центра машины и аналогичные линии отметок от ламп на вертикали. Последующий шаг требует расчертить горизонталь от дороги до линии фар. Потом потребуется нанести горизонталь на 5 см ниже предыдущей отметки, что станет соответствием позиции лампы от дорожного покрытия.

Важно знать, что когда в легковушке используется раздельная оптика, то замеры проводятся для каждой лампы.

Потребуется отъехать от стены на расстояние 7 метров. Выбираем точки, которые соответствуют оптическим центрам для каждого из приборов и соединяем их линиями.

Первый вариант настройки

Находим ровный участок с расположенной неподалеку стеной. Проводим разметку на вертикальной поверхности. Сначала обычно осуществляется регулировка ближнего света фар. Выкручиваем винты таким образом, чтобы поток оказался направленным на центральную горизонтальную линию.

Обеспечить направление потока помогает плавное вращение отвертки без резкого осевого нажатия. Все винты расположены с тыльной стороны фары в области подкапотного пространства. Важно проводить операцию попеременно для каждой фары, при этом блокируем свет от второй, закрыв ее плотным полотном, например, листом картона. Далее переходим ко второму оптическому прибору, когда удалось добиться перенаправления пучка света немного ниже центральной оси.

Второй способ настройки

Для наладки дальнего света схема регулировки фар несколько отличается. Также потребуется вертикальная ровная поверхность, но удаление от нее будет составлять до 10 м.

Регулировка для дальнего света проводится в описанной последовательности:

• автомобиль в полном снаряжении устанавливается на ровной площадке непосредственно перед стеной, где размечены места центров фар;
• предварительно отмечаем указанные точки и проводим горизонтальную линию на 12 см ниже основной оси;
• отъезжаем от вертикали на десятиметровое удаление;
• выставляем свет на ноль;
• контролируем световой пучок, который должен исходить от головной оптики и верхней своей границей касаться нижней проведенной горизонтали.

Понять правильность операций помогает представленное видео на странице.

Настройка противотуманок

Во время регулировок каждую противотуманную фару вращают по вертикальной и горизонтальной оси. При этом стремятся добиться оптимального угла наклона. Для удобства работы заранее ослабляем фиксирующий крепеж.

Пошаговый алгоритм настроек состоит из таких операций:

• устанавливаем автомобиль на ровной горизонтальной поверхности таким образом, чтобы продольная ось машины оказалась перпендикулярной к вертикально стоящей рядом стене;
• на стенке размечаем регулировочный шаблон для конкретного авто;
• при необходимости доводим давление в шинах до оптимального значения и отъезжаем на расстояние 5-7 м от вертикали;
• размечаем на стене горизонталь, соответствующую уровню установленных противотуманок;
• включив ближний, отмечаем на вертикали зону пары световых пучков и центра между ними;
• переключаемся от ближнего света к противотуманкам;
• если авто удалено на пятиметровом расстоянии от стены, то для обычного света наклон луча должен быть на 10 см ниже установленной горизонтали, а противотуманная оптика настраивается в параллельном режиме без наклона;
• обеспечиваем регулировочными винтами межосевое расстояние для пучков ПТФ в 1,2 м;
• используя разметку на вертикали, прочерчиваем ось авто сверху вниз и замеряем от нее расстояние до пучков света (оно должно быть равным с обеих сторон от оси).

В тонкостях регулировок помогает разобраться видео. Важно четко следовать описанным в ролике инструкциям.

Adjustment — Toyota Avalon Repair

Последнее обновление пятница, 03 июня 2022 | Ремонт Toyota Avalon

1. ПОДГОТОВКА АВТОМОБИЛЯ К РЕГУЛИРОВКЕ НАПРАВЛЕНИЯ ФАР

(a) Подготовьте автомобиль:

• Убедитесь в отсутствии повреждений или деформации кузова вокруг фар. Заполните топливный бак.

Убедитесь, что масло залито до указанного уровня.

Убедитесь, что охлаждающая жидкость заправлена ​​до указанного уровня.

Накачайте шины до соответствующего давления. Установите запасное колесо, инструменты и домкрат в исходное положение. Разгрузить багажник.

Посадить человека среднего веса (68 кг, 150 фунтов) на место водителя.

2. ПОДГОТОВКА К НАПРАВЛЕНИЮ ФАР (с помощью тестера)

(a) Подготовьте автомобиль к проверке угла наклона фар.

(b) Отрегулируйте в соответствии с инструкциями тестера фар.

3. ПОДГОТОВКА К НАПРАВЛЕНИЮ ФАР (с использованием экрана)

(a) Подготовьте автомобиль в соответствии со следующими условиями:

• Установите автомобиль в достаточно темном месте, чтобы четко видеть светотеневую границу. Светотеневая граница – это четкая линия, ниже которой можно наблюдать свет от фар, а выше – нет.

• Установите автомобиль под углом 90° к стене.

• Обеспечьте расстояние 7,62 м (25 футов) между автомобилем (центр лампы фары) и стеной.

• Установите автомобиль на ровную поверхность.

• Покачайте автомобиль вверх и вниз, чтобы установить подвеску.

ВНИМАНИЕ:

Расстояние 7,62 м (25 футов) между автомобилем (центр лампы фары) и стеной необходимо для правильной регулировки направления. Если это невозможно, обеспечьте расстояние ровно 3 м (90,84 фута) для проверки и регулировки. (Зона цели меняется с расстоянием, поэтому следуйте инструкциям на рисунке.)

(b) Подготовьте лист толстой белой бумаги (приблизительно 2 м (6,6 фута) (высота) x 4 м (13,1 фута) ( ширина)) для использования в качестве экрана.

(c) Нарисуйте вертикальную линию по центру экрана (линия V).

(d) Установите экран, как показано на рисунке. СОВЕТ:

• Поставьте экран перпендикулярно земле.

• Совместите V-линию на экране с центром автомобиля. 9

Н—у

7,62 м (25 футов)

E126301E01

В, левая линия			Линия В	Линия ВП
						Н-линия
			!		Земля
Р						I033423E13

(e) Нарисуйте базовые линии (линия H, линии V LH, V RH) на экране, как показано на рисунке.

ПОДСКАЗКА:

• Базовые линии различаются для «проверки ближнего света» и «проверки дальнего света».

• Отметьте центральные метки ламп фар на экране. Если на фаре невозможно увидеть центральную метку, используйте центр лампы фары или название производителя, нанесенное на фару, в качестве центральной метки.

(1) H-линия (высота фары):

Проведите горизонтальную линию по экрану так, чтобы она проходила через центральные метки. Линия H должна быть на той же высоте, что и центральные метки ламп ближнего света.

(2) V LH Line, V RH Line (центральная метка левой (LH) и правой (RH) фары): начертите две вертикальные линии так, чтобы они пересекали H-линию в каждой центральной метке (совмещены с центром ламп ближнего света).

4. ПРОВЕРЬТЕ НАПРАВЛЕНИЕ ФАР

(a) Закройте или отсоедините разъем фары на противоположной стороне, чтобы свет от непроверяемой фары не мешал проверке направления фары.

ВНИМАНИЕ:

Не оставляйте фару закрытой более чем на 3 минуты. Линза фары изготовлена ​​из синтетической смолы и может легко расплавиться или повредиться из-за нагревания.

ПОДСКАЗКА:

При проверке направления дальнего света закройте ближний свет или отсоедините разъем.

(б) Запустите двигатель.

ВНИМАНИЕ:

Число оборотов двигателя должно составлять 1500 или более.

(c) Включите фару и убедитесь, что светотеневая граница попадает в указанную зону, как показано на рисунке.

Расстояние выравнивания составляет 7,62 м (25 футов):

Низкий луч:

Линия отсечения

Высокий луч:

H Линия

V LIN LH LIN

	Н	с
	г
		В, левая линия В правая линия В, левая линия В правая линия Н Линия 101 мм 101 мм (3,97 дюйма) (3,97 дюйма) Расстояние выравнивания составляет 3 м (90,84 фута): Ближний свет: В, левая линия В правая линия Линия отсечки Дальний свет: В, левая линия В правая линия Н Линия В, левая линия В правая линия Н Линия 40 мм 40 мм 40 мм ПОДСКАЗКА: • Поскольку фары ближнего и дальнего света представляют собой единое целое, если цель на одной из них правильная, то и другая должна быть правильной. Тем не менее, проверьте оба луча, чтобы убедиться. Граница светотеневой границы находится на 101 мм (3,97 дюйма) выше и ниже линии H, а также слева и справа от линии V с ближним светом (SAE J599). Граница светотеневой границы находится на 40 мм (1,57 дюйма) выше и ниже линии H, а также слева и справа от линии V с ближним светом (SAE J599). Граница светотеневой границы находится на 101 мм (3,97 дюйма) выше и ниже линии H, а также слева и справа от линии V с дальним светом (SAE J599). Граница светотеневой границы находится на 40 мм (1,57 дюйма) выше и ниже линии H, а также слева и справа от линии V с дальним светом (SAE J599). Граница светотеневой границы находится на 53 мм (2,08 дюйма) ниже линии H при ближнем свете. Граница светотеневой границы находится на 21 мм (0,82 дюйма) ниже линии H при ближнем свете. 5. РЕГУЛИРОВКА НАПРАВЛЕНИЯ ФАР (a) Отрегулируйте прицел по вертикали: Отрегулируйте угол наклона фары в указанном диапазоне, поворачивая регулировочный винт А с помощью отвертки. ВНИМАНИЕ: Окончательный оборот прицельного винта должен быть сделан по часовой стрелке. Если винт затянут чрезмерно, ослабьте, а затем снова затяните его так, чтобы последний оборот винта был по часовой стрелке. ПОДСКАЗКА: • Выполните регулировку направления ближнего света. • Направляющая фары перемещается вверх при вращении регулировочного винта по часовой стрелке и вниз при вращении регулировочного винта против часовой стрелки. • На газоразрядной фаре оба винта должны быть повернуты на одно и то же число в одном направлении.

Продолжить чтение здесь: Установка

Была ли эта статья полезной?

Как отрегулировать фары — Extreme Lights

Этот пост предназначен исключительно для всех наших покупателей сменных светодиодных ламп для фар. Чего большинство людей не знает, так это того, что после замены галогенных ламп на светодиодные лампы для замены фар вы должны отрегулировать угол луча фар, чтобы получить правильный рисунок и не слепить встречный транспорт. Читайте дальше для получения подробной информации, чтобы сделать именно это.

Нужно настроить лучи? Вот наше краткое руководство по настройке фар, чтобы светить на дорогу, а не в глаза встречным водителям.

Если вы в отпуске, а задняя часть автомобиля загружена охотничьими и рыболовными снастями, может быть, даже крупным уловом, а также прочим «прилегающим к дороге весом», это, вероятно, является причиной ваших проблем с фарами. Этот дополнительный вес толкает заднюю часть вниз достаточно, чтобы наклонить переднюю часть и балки. Если вы периодически перевозите тяжелые задние грузы в рамках своего образа жизни, единственное реальное лекарство — это пара воздушных амортизаторов, выравнивающих нагрузку.

 Однако в большинстве случаев корректор фар сбился, и его просто нужно отрегулировать. Почему? Замена передней фары в сборе, безусловно, могла бы помочь — наложение производственных допусков могло повлиять на то, как сядет сборка. Даже новая галогенная лампа может быть виновата, хотя это менее вероятно.

И прицел фар не вечен, особенно если узел расшатывается и смещается или если подвеска автомобиля проседает.

Многие модели (особенно Honda и Acura) оснащены пузырьковым уровнем в узле фар для проверки вертикального наведения. Это облегчает диагностику нежелательного тильта. Просто убедитесь, что давление в шинах соответствует спецификациям, а автомобиль стоит на ровной поверхности (проверьте с помощью пузырькового уровня плотника на плоской поверхности). Топливный бак должен быть наполовину полон, а кто-то должен сидеть за рулем. При необходимости переместите автомобиль, чтобы получить ровное место. Покачайте каждую сторону передней части автомобиля вверх и вниз несколько раз, чтобы установить подвеску. Измерьте от любой удобной фиксированной точки на каждой из фар до земли; размеры должны быть в пределах 1,27 см, что указывает на отсутствие чрезмерного провисания подвески с обеих сторон. Затем найдите вертикальный регулятор и поверните его, чтобы центрировать пузырек. Даже если в ваших фарах есть пузырьковый уровень, он предназначен строго для вертикального наведения. Это менее распространено, но все же возможно, когда фара направлена ​​​​в горизонтальное положение. Левая фара может быть направлена ​​на встречные автомобили, а не прямо или немного вправо, и это одинаково раздражает. Но вам может повезти. Некоторые автомобили с пузырьковым уровнем для вертикального наведения также имеют индикатор выравнивания для горизонтального наведения (опять же, Honda и Acura). Вам просто нужно повернуть регулятор, чтобы сбросить индикатор. Однако на большинстве автомобилей это не так просто, потому что нет пузырькового уровня или индикатора горизонтального выравнивания. Все, что у вас есть, это регуляторы, а в некоторых автомобилях только для вертикальной наводки. Если горизонтальная ориентация отключена и нет горизонтального регулятора, проблема заключается в механическом выравнивании кожуха в передней части, и все, что вы можете сделать для этого, — это подложить одну сторону кожуха — это операция проб и ошибок — до тех пор, пока выравнивание луча не станет приемлемым. Без индикаторов в корпусе или профессионального оборудования для юстировки фар приходится смотреть, как лучи падают на вертикальную плоскую поверхность, и, если они не светятся, вносить коррективы.

Правильное направление света фар имеет решающее значение. Проверьте прицел с водителем в машине и полным баком бензина. Отсечка ближнего света (a) должна быть немного ниже центра линзы (b) , чтобы не допускать бликов от встречного транспорта и уменьшать отражение света, возникающее в дождливую или снежную погоду. С той же целью изгиб на отрезке должен быть немного правее центра полосы движения. Это будет освещать поверхность дороги перед автомобилем, а также бордюр справа. Существует стандартная процедура, использующая плоскую и ровную подъездную дорожку, обращенную к серой или тускло-белой стене, лишенной какого-либо источника периферийного света (возможно, задняя стена вашего гаража, внутреннее освещение выключено). Свободное пространство на стене должно быть не менее ширины автомобиля плюс дополнительные 60 см с каждой стороны. Проверьте давление в шинах — оно должно быть в норме. Убедитесь, что автомобиль стоит на ровной поверхности, используя хороший столярный уровень сбоку автомобиля — на внедорожнике попробуйте крышу, а на большинстве автомобилей — дверную раму. Припаркуйте машину так, чтобы расстояние от стены до фар составляло ровно 7,6 м — не оценивайте.

Некоторые исключения включают Toyota, для которой указано значение 3 м, Pontiac GTO — 4,5 м, и Chrysler, для некоторых моделей которого указано 10 м. Однако процедура 7,6 м должна давать удовлетворительные результаты для большинства транспортных средств. В любом случае используйте рулетку. Проверьте высоту подвески из стороны в сторону, чтобы убедиться в отсутствии чрезмерного провисания подвески. Теперь предстоит много очень тщательных измерений. Во-первых, определите физический центр каждой фары ближнего света — с современными многоламповыми корпусами фактически включите фары, чтобы убедиться, что у вас правильный свет. Некоторые фары имеют небольшую точку или кружок в центре. Проведите ленту поперек центра каждого фонаря и вертикальную ленту по центру лобового стекла. С помощью рулетки сделайте на стене соответствующие установочные отметки. Для этой части вы можете измерить стену снизу вверх, но проще (и лучше перепроверить) подвести автомобиль очень близко к стене. Затем снова с помощью скотча перенесите места на стену (возможно, используя пузырьковый уровень, чтобы перекрыть зазор между автомобилем и стеной, чтобы обеспечить точный перенос).

На стене сделайте линии очень широкими — в основном одной горизонтальной линией для обеих осевых линий фар и вертикальной линией для центральной линии автомобиля — и достаточно длинной, чтобы было легко выровнять автомобиль и для линии, образующие крест. Сделайте центральную линию вертикальных пересекающихся лент для самих фар длиной около 60см на стене. Точность любой регулировки зависит от контрольных точек. На самом деле, хорошей идеей будет наклеить полоски ленты на землю посередине задних колес, чтобы, когда вы отъезжаете на указанное расстояние от стены, вы могли быть уверены, что соблюдаете общее выравнивание колес. автомобиль к стене. Лента на лобовом стекле и центральная линия стены также должны быть полезными визуальными средствами.

Затем найдите регуляторы фар. Если вы опытный субботний механик, это может звучать как «вы шутите», но мы серьезно. Раньше регуляторы находились на внешнем ободе фар с закрытым светом. Но с заменой на кварцевые галогенные лампы они находятся на задней части фар. Некоторые производители просто закопали или убрали горизонтальные регуляторы. Так узнай, что у тебя есть и где это. Мы видели ряд «массовых» автомобилей (да, включая General Motors) с вертикальными регуляторами в нижней части корпуса. Это не проблема, если на пути регулятора ничего нет, но мы видели за ним аккумулятор, бачок с охлаждающей жидкостью и даже привод антиблокировочной системы тормозов. Возможно, вам придется удалить то, что находится за корпусом, чтобы подтвердить расположение регуляторов или даже установить инструмент на регулятор. Как только вы найдете регуляторы, поднимите автомобиль задним ходом до отметки 7,6 м и включите ближний свет — сделайте это темной ночью. Посадите пассажира на место водителя. Заблокируйте свет от одной фары, но не закрывая фару в сборе (она может нагреться настолько, что расплавится пластиковая линза).

Кухонный стул с накинутой на спинку курткой в ​​паре футов от бампера подойдет. Посмотрите на световой узор на стене. Вертикальная направленность: верхняя часть наиболее интенсивной части луча должна быть на уровне или ниже центральной линии горизонтальной линии фары. Горизонтальное направление: большая часть интенсивной части луча должна быть справа от вертикальной осевой линии фары в сборе. Спецификации различаются, и если ваша система государственного техосмотра проверяет угол наклона фар, то у нее могут быть свои спецификации, которыми вы, конечно же, должны пользоваться. В противном случае соблюдайте спецификации производителя (в разделах освещения в руководствах по обслуживанию), если таковые имеются. С современными более яркими фарами вы хотите быть как можно более дружелюбными к встречным автомобилям, не влияя на свою способность видеть вперед. Некоторые примеры заводских спецификаций для типичных автомобилей (измеряется ниже горизонтальной осевой линии фары): нулевое расстояние для General Motors, менее 1,27 см для Toyota (на расстоянии 3 м), от менее 2,5 см до чуть более 9см на автомобилях Nissan и 5-15 см на автомобилях Chrysler Group.

Если у вас нет спецификаций (или пузырькового уровня в сборке), по крайней мере 5-10 см ниже центральной линии на высоте 7,6 м должно быть приемлемым, хотя немного больше наверняка устранит любые жалобы от встречных транспортных средств. Может быть довольно трудно определить середину наиболее интенсивной части луча, но верхняя кромка общего луча должна быть очень небольшой над горизонтальной линией. Подброс — это часть паттерна, где свет проецируется выше нормального отсечки. Это делается для освещения объектов справа, таких как дорожные знаки или пешеходы, без ослепления встречного транспорта. Придется вносить коррективы? Сначала покачайте каждую сторону передней части, чтобы стабилизировать подвеску, затем поверните регулятор на четверть оборота и посмотрите.

Горизонтальное направление наиболее интенсивной части луча может быть указано в спецификациях производителя. В противном случае для встречных автомобилей удобно расположить 5–10 см справа от вертикального центра фары в сборе. Сверхдружественная настройка General Motors заключается в том, чтобы левый край интенсивной части каждого луча находился на одном уровне с физическими вертикальными осевыми линиями узлов фары и находился прямо под горизонтальной осевой линией. Повторите процедуру для другой фары, стараясь максимально приблизить наиболее интенсивную часть луча к регулировке первой фары. Источник: www.popularmechanics.com

Как отрегулировать направление фар на вашем грузовике — RECON

от Recon 22 марта 2021 г. Категории: Category_Aftermarket Headlights, Category_How To Guides

Как владелец грузовика, вы обязаны следить за тем, чтобы ваш автомобиль был в отличном состоянии. Вы можете делать простые вещи, такие как проверка достаточного давления воздуха в шинах, исправности тормозов и чистоты масла и фильтра для хорошего состояния двигателя. Еще одним важным моментом является обеспечение правильного направления света фар.

Владельцы грузовиков нередко имеют плохо направленные фары. В таком случае вам следует научиться регулировать угол наклона фар, чтобы получить максимальную отдачу от фар. Зачем покупать первоклассные светильники только для того, чтобы использовать их неправильно? В конце концов, правильная регулировка фар – это ваша безопасность и безопасность других водителей.

Многие дорожно-транспортные происшествия происходят из-за того, что их отвлекает свет от неправильно отрегулированных или неправильно направленных фар. Поэтому прочтите это руководство, чтобы правильно направить фары на свой грузовик.

Прежде чем начать процесс

Фары проектора не так сложно отрегулировать, поскольку они поставляются с регулировочными винтами. Вы можете настроить эти винты, чтобы отрегулировать выравнивание фар. Тем не менее, очень важно держать руководство пользователя рядом с собой, чтобы направлять вас во время работы.

Перед тем, как приступить к работе, необходимо все подготовить — рабочее место и инструменты. Вот список того, что вам нужно, прежде чем приступить к фактическому процессу.

● Отвертка или храповая сборы

● Руководство пользователя

● Маскирующая лента

● Измерительная лента

● Маркер сухой стира Регулировка угла наклона фар

Давайте теперь приступим к выполнению задачи, выполнив следующие шаги, чтобы отрегулировать угол наклона фар.

Проверьте, есть ли в вашем грузовике пузырьковые уровни

Некоторые грузовики поставляются с вертикальными и горизонтальными пузырьковыми уровнями, которые могут очень помочь, если вы хотите отрегулировать угол наклона фар. Вы можете найти их на боковой или верхней части фар. С помощью этих пузырьковых уровней вы можете направлять фары вашего грузовика до тех пор, пока пузырьки не переместятся в центр уровня.

Найдите ось фары

С помощью сухостираемого маркера отметьте небольшой точкой каждый центр фары. Имейте в виду, что нельзя рисовать на дальнем свете, только на центре ближнего света.

Паркуйте свой грузовик на ровной поверхности

Если ваш грузовик не поставляется с пузырьковыми уровнями, найдите место, где вы можете припарковать свой автомобиль на ровной поверхности. Вы должны следить за тем, чтобы бензобак был полным, а в шинах было достаточное давление воздуха. Грузовик не должен нести дополнительный вес, кроме собственного веса, чтобы он не изменил уровень фокусировки транспортного средства.

Однако, если ваш грузовик обычно несет дополнительный вес или груз во время движения, вы можете оставить этот вес на нем, пока будете вносить коррективы. Таким образом, вы можете вносить коррективы практически.

Встряхните подвеску грузовика

Покачайте грузовик или проверьте высоту дорожного просвета со всех четырех углов, чтобы убедиться, что подвеска находится на нормальном уровне.

Поиск вертикальной поверхности

После парковки грузовика на плоской поверхности самое время найти вертикальную поверхность или стену. Вы должны убедиться, что вертикальная поверхность ровная, чтобы отражение света на ней было правильным. Затем припаркуйте свой грузовик на расстоянии 25 футов от стены.

Начертите направляющую на вертикальной поверхности

Когда грузовик уже направлен на стену гаража или любую вертикальную поверхность, отмерьте 3,5 фута по стене с помощью рулетки. Затем используйте клейкую ленту, чтобы отметить высоту, и наклейте полоску ленты, чтобы провести вертикальную и горизонтальную линии.

Убедитесь, что горизонтальная линия соответствует длине грузовика, а затем наклейте вертикальную ленту поверх горизонтальной.

Ищите регуляторы фар

Теперь пришло время найти регуляторы фар. Это болты или винты, расположенные сбоку или сзади фар вашего грузовика. Регуляторы фар различаются в зависимости от автопроизводителя, но обычно они окрашены в серебристый или серый цвет, что выгодно отличает их от темного корпуса фары.

Вы также можете найти вертикальные регуляторы в нижней части блока фары. Обязательно обратитесь к руководству пользователя, чтобы найти их с меньшими трудностями.

Отрегулируйте прицелы с помощью отметок на стене в качестве ориентира

Теперь, когда вы отдалили грузовик и нашли регуляторы, теперь вы можете отрегулировать угол наклона фар.

Сначала заблокируйте одну фару и посмотрите, где другой луч отражается относительно линий, которые вы нарисовали на вертикальной поверхности. Для вертикального наведения верхняя часть наиболее интенсивной части луча должна находиться на уровне или ниже центра горизонтальной линии.

Для горизонтального наведения интенсивная часть луча должна падать справа от вертикальной линии. Причина этой процедуры горизонтальной регулировки заключается в том, чтобы не ослеплять встречных водителей и чтобы вы могли лучше видеть дорогу. Затем вы можете внести необходимые корректировки, медленно поворачивая регуляторы до тех пор, пока свет не будет указывать на то, что вам нужно.

Замена фары ближнего света

Иногда вы столкнетесь с фарой ближнего света, даже если ваши фары включены правильно. Когда это произойдет, навигация по дороге будет затруднена. Итак, вам необходимо заменить лампу фары, которая имеет дефект. Вы можете заменить все это самостоятельно или нанять механика, который сделает эту работу за вас.

Первый шаг — найти лампочку, которая включает ближний свет. Затем прочитайте руководство пользователя и следуйте пошаговым инструкциям по замене лампы фары.

Также может быть, что проблема связана с электричеством. Специалист по электропроводке должен сделать для вас работу, чтобы исправить электропитание автомобиля. После исправления электропроводки фары на этой стороне теперь должны работать правильно. Если нет, вам может потребоваться дальнейшее изучение проблемы с механиком.

Вывод

Правильное направление фар может повлиять на вашу способность видеть другие транспортные средства и объекты в ночное время. Это также может повлиять на зрение других водителей, если ваши фары направлены им в глаза. Решить эту проблему относительно просто, но это важно для всех, кто находится в дороге.
