Микротрещина в головке или цилиндре
| Микротрещина в цилиндре наверно самая большая головная боль, хозяина автомобиля, так и мастера к которому он обращается. Расскажу сначала про микротрещину в головке, а ниже про микротрещину в цилиндре. Подъехал парень на ВАЗ-2106 и говорит машина все время кипит, подождал немого пока перестанет кипеть двигатель, открыл крышку радиатора и долил охлаждающей жидкости в радиатор, завел двигатель на холостых оборотах. Стал смотреть в радиатор, вижу как пузыри выходят из радиатора, (но если долили жидкость в радиатор то обычно сразу выскакивает несколько пузырей но они быстро прекращаются), в переднеприводных машинах начинает раздувать бачек в который наливают охлаждающую жидкость и также идут пузыри. Если прокладка под головкой прогорела сильно то жидкость идет в цилиндр, сквозь поршень жидкость просачивается в блок двигателя и попадает в масло, признак, масло становится цвета белой эмульсии и увеличивается в объеме. Сразу определил, что начинает прогорать прокладка, снимаю головку а прокладка новая (совсем свежая) и никакого намека на прогар, спросил, уже меняли прокладку, говорит два дня назад купил головку с рук, заменили ее и с тех пор кипит. Спрашиваю, а до этого на старой головке кипела, говорит, нет ни кипела, но она троила из-за прогара клапана, я решил купить эту головку тем более не дорого предложили, чтобы с той не мучится. Говорю, у тебя два варианта, покупать другую головку, или вези старую я ее починю, решил он ремонтировать старую (головка и правда была сильно ушатана, пришлось менять все клапана и направляющие втулки клапанов). Поставил отремонтированную головку и кипение прекратилось. Но что смешно, через некоторое время ко мне подъехал другой парень на ВАЗ-2107 и также пожаловался что кипит двигатель, открыл капот и узнал головку из-за которой кипела шестерка (на ней было пятно красной краской, потому и запомнил). Спросил у него давно головку менял, говорит, на днях. Рассказал я ему историю этой головки.
Фото. Микротрещина в головке Чаще всего микротрещина в головке бывает как показано на фото, и чаще всего в моей практики она бывает во втором или третьем цилиндре. На фото красным показано расположение микротрещины. Проще найти микротрещину так, зачистите ножом нагар в том месте где показана трещина, и она проявляется.
Фото. Головка от Нивы сразу с двумя микротрещинами А один раз попалась головка сразу с двумя микротрещинами, она есть на фото и трещины показаны стрелками, их нашел сразу, стоило только ножом снять нагар. Признак этих микротрещин в этой Ниве был такой, второй и третий цилиндры троили, на малых оборотах, уходил тосол и вылетал через глушитель, также шли пузыри в радиатор, но в масло тосол не шел. Может потому что у этого движка очень хорошая поршневая группа, а была бы плохая поршневая то и в блок проникал бы тосол. Микротрещина в цилиндреПризнаки такие что и микротрещина в головке, повторятся не буду, а сразу опешу способ ремонта такого цилиндра. Хорошо если можно визуально найти такую трещину, это может быть скол в цилиндре, но чаще ее не видать, а проявляется она когда двигатель работает и нагревается до рабочей температуры. Сталкивался с микротрещиной, когда двигатель работал долго, и вдруг проявлялась микротрещина, но где она, неизвестно.
Фото. Трещина в цилиндре, отмечена стрелкой.
На фото видите блок двигателя ВАЗ 2106 с трещиной в цилиндре. А все потому, что этот блок рассчитан под поршни 79мм, его расточили под поршни 82мм. и видать плохо обкатывали, что и привело к этой трещине, признаки были такие, шли постоянные пузыри в расширительный бачек. Мне попадались несколько машин с расточкой блока ВАЗ 2106 под поршни 82мм. и в принципе нормально работали. Но не советую этого делать, так как гильза цилиндра становиться очень тонкой, и есть большая возможность образования такой трещины.
Фото. Головка с тремя трещинами, обратите внимание, эту головку фрезеровали на станке, но такая фрезеровка недопустима, так как остаются очень глубокие неровности, они сразу прожимаются металлической частью прокладки, что способствует быстрому прогоранию прокладки. Головка при фрезеровании должна быть абсолютно гладкая.
Пришлось гильзовать этот блок, и ставить поршни 79мм. двигатель заработал как новый. Всегда хозяина машины предупреждаю после того как снимаю головку и не нахожу прогара в прокладке и трещины в головке или блоке, что может быть две причины, и даю ему выбор с чего начнем первого, замены головки или будем гильзовать блок. Главное чтобы расточник что растачивает цилиндры и гильзует блок был профессионал своего дела. Обычно хозяин машины выбирает начинать с загильзовки блока, а если не поможет, тогда конечно придется менять головку. Знаю одну девяносто девятую, которая ездит с такой микротрещиной, водитель просто слегка накручивает пробку на расширительный бачек чтобы его не раздувало, и она не кипит. В чём причина образования постоянных воздушных пробок в двигателе ВАЗ инжектор?Это происходит так, завели двигатель, работает нормально, но через какое-то время начинает течь охлаждающая жидкость из под пробки расширительного бачка. Можно подумать что причина в микротрещине в прокладке, головке, или цилиндре двигателя, но пузырей во время прогрева в расширительном бачке нет. Обычно виновата в этом пробка расширительного бачка, в ней не держит давление клапан, стоит ее заменить новой как все прекращается. Что интересно, видел машины которые ездили даже без пробок в расширительном бачке, но не кипели, а другие начинают закипать и образовывать воздушные пробки из-за плохого клапана в крышке расширительного бачка. Это для меня загадка. Трещина в блоке цилиндров ВАЗ 21083. ВидеоГоробинский С.В. |
Видео
д.
Все дело в том, что ее не видать визуально, а симптомы что начинает прогорать прокладка под головкой. Несколько раз попадались мне такие двигатели. Но бывает и микротрещина и в головке. Признак микротрещины в цилиндре и головке один и тот же что и начинающий прогар прокладки под головкой.
Это так и осталось загадкой, почему не проникал тосол в масло сквозь поршни, думаю его очень мало поступало в цилиндры, в основном давление продавливало воздух в головку и совсем капли засасывало в цилиндры.
Хороший расточник может отлично загильзовать даже явную трещину в цилиндре. Поэтому сразу предупредите расточника что в каком-то цилиндре микротрещина, (не знаю тонкости как гильзуют цилиндры) но несколько таких блоков двигателей после гильзовки ходят уже несколько лет и все нормально.
Проверить трещину в головке двигателя. Обнаружение микротрещин
Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.
Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.
Вероятные симптомы и причины
Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.
- Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
- Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
- Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
- В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
- Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин.
Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания.
Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ. - Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
- Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.
Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания.
Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ. Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.
На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.
Методы определения
Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.
- Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
- На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
- Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.
Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.Места расположения дефектов, за устранение которых браться не стоит.
- на клапанных гнёздах;
- на зеркалах цилиндров;
- на плоскости прилегания блока и головки.
Как заделать поврежденные места
Заделывание электросваркой
Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.
Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.
На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.
Электродуговая сварка
В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала.
Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.
Заделка трещин ГБЦ
Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.
Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.
Применение эпоксидной пасты
Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.
Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:
- 1 слой 1 мм,
- второй 2-3 мм,
- третий 3-4 мм.
Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.
После просушки склеенный участок зачистить и выровнять шлифовкой.
Вам понадобится
- — металлическая линейка,
- — отрезок транспортерной ленты – 1 м,
- — компрессор,
- — кусок органического стекла – в соответствии с размером ГБЦ,
- — струбцины – 4-6 шт.
Инструкция
Одним из самых неприятных моментов для автомобилиста считается явление, как открытие пробки расширительного бачка, сопровождающееся кратковременным выбросом , не говоря уже об ее непрекращающемся выдавливании, когда она бурлит продолжительное время, хотя температура двигателя не достигла критической отметки. Данный фактор явно свидетельствует о проникновении газов в водяную рубашку системы .
Чтобы досконально выяснить причину возникновения указанной неисправности, с двигателя демонтируется головка блока цилиндров и помещается на верстак.
После чего она разбирается полностью, вплоть до извлечения из нее газораспределительного механизма.
Очищенная поверхность головки проверяется на предмет искривлений ребром металлической линейки. Наложив линейку сверху по длине головки, перемещайте ее руками от одного края к другому, при этом внимательно наблюдайе за нижним краем линейки и плоскостью ГБЦ. Любые просветы, обнаруженные в этот момент, указывают на то, что головка поведена, как правило, из-за перегрева двигателя.
Чтобы выявить микротрещины в исследуемой детали двигателя, потребуется изготовить из куска транспортерной ленты подобие прокладки головки блока, с той лишь разницей, что в ней вырезаются только отверстия для камеры сгорания.
Затем изготовленная прокладка накладывается на рабочую поверхность ГБЦ, поверх нее кладется органическое стекло, вырезанное по форме головки, и весь этот «бутерброд» сжимается струбцинами. После чего наглухо заделываются отверстия в месте, предназначенном для крепления помпы, а на штуцер для выхода на отопитель надевается шланг, подключенный к воздушному компрессору.
Подготовленная подобным образом головка помещается в ванну с чистой водой. Затем включается компрессор и в водяную рубашку проверяемой детали нагнетается сжатый воздух, в пределах 1,6 атмосфер. На данном этапе производится опрессовка ГБЦ. Любое появление пузырьков воздуха укажет на место, в котором образовалась трещина в головке.
Источники:
- Снятие и установка головки блока цилиндров
Ремонтные работы, связанные с двигателем – одна из услуг, оказываемая мастерами на станциях техобслуживания. Для этого они оснащены всем необходимым. Зачастую среди неисправностей встречаются поломки, ремонт которых требует нестандартных подходов. Среди них и трещины в корпусе двигателя. Поэтому решение данной проблемы рекомендуется возлагать только на опытных специалистов.
Есть несколько факторов, способствующих возникновению трещин. Прежде всего,это механические повреждения, образующиеся при ДТП или ударе (к примеру: неудачный демонтаж, падение двигателя). Кроме того, к появлению дефектов приводит перепад температур.
Это случается, когда или замерзает охлаждающая жидкость. Случается, что трещины образовываются со временем, от износа металла.
Рассматривая проблему трещин, надо иметь в виду, что они бывают как визуально определяемыми, так и невидимыми (микротрещины). Первые обнаружить не составляет труда, а для выявления вторых существует ряд способов, делается это с использованием специального оборудования.
Первый способ – с помощью звукового тестера. Его работа основана на принципе разницы в скоростях отражения звуковой волны от поверхностей различных по структуре и толщине. Это позволяет возможность дать оценку размерам стенок цилиндров и целостности стенок «рубашки».
Следующий способ – с помощью магнитного тестера. В этом случае на проверяемую деталь наносят металлический порошок, после чего его намагничивают. По рисунку, образованному порошком, можно определить имеются ли повреждения на проверяемой поверхности.
Еще один способ обнаружения микротрещин – с помощью ультрафиолетового излучения.
Для этого исследуемая поверхность покрывается специальным раствором, после чего намагничивается. Затем в темноте включается ультрафиолетовый фонарь. В результате микротрещины будут определяться контрастными линиями.
Очередной способ представляет собой фотохимический процесс, при котором микротрещины выявляют посредством проникающей краски. Он включает три стадии обработки проверяемой детали: растворителем, специальной краской и проявителем. После этого трещины становятся видны невооруженным глазом. Поиск микротрещин на некоторых СТО, мастера проводят на специальных стендах, с помощью нагнетания воздуха под большим давлением.
Ну и самый простой способ – это растереть грифельный порошок на изучаемой поверхности, и любая трещинка сразу проявится.
В зависимости от структуры проверяемой поверхности и доступности к ней, механики-профессионалы для обнаружения микротрещин выбирают оптимальный способ исследования.
Деформации ключевых элементов двигателя, таких как блок цилиндров и головка блока цилиндров, являются серьезными неисправностями, которые при несвоевременном устранении могут привести к необходимости капитального ремонта мотора.

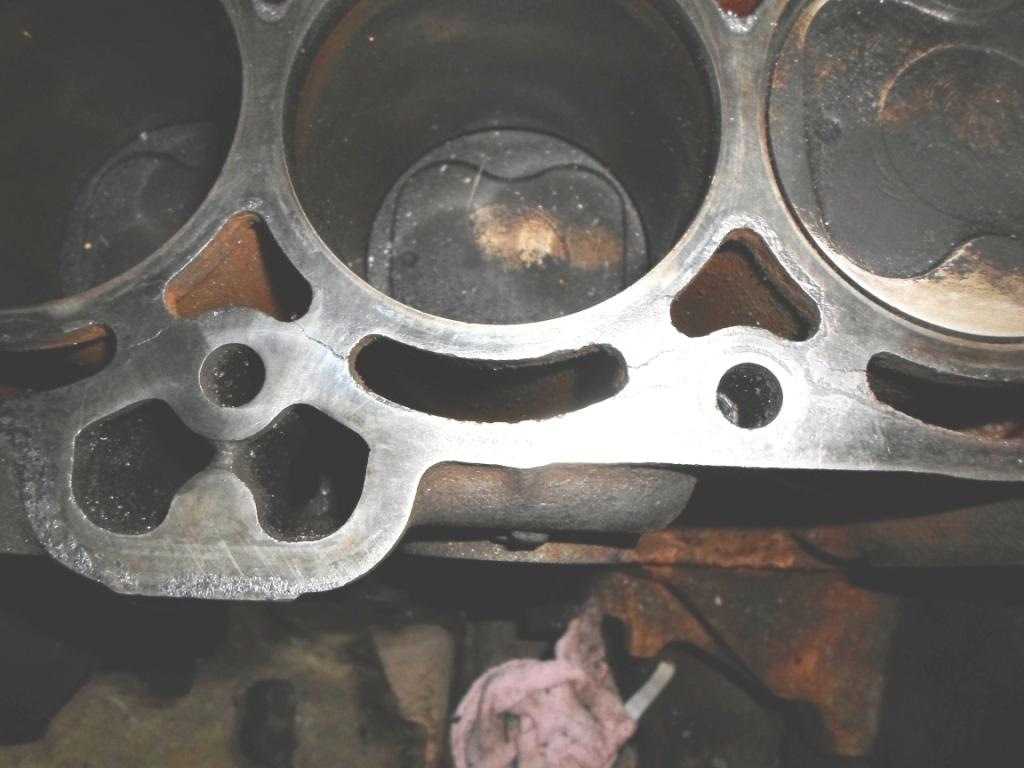

Образование трещин в блоке цилиндров двигателя и головки блока цилиндров — одна из самых сложных поломок в автомобиле. Возникнуть трещины могут по причине удара (например, при ДТП), из-за высокого износа или производственного брака. В рамках данной статьи рассмотрим, как определить, что треснул блок цилиндров двигателя или ГБЦ, и что с этим можно сделать.
Оглавление:
Симптомы образования трещины в блоке цилиндров и головке блока цилиндров
Есть несколько признаков, при обнаружении которых стоит бить тревогу и отправлять двигатель на диагностику. Они могут указывать, как на образование трещин в двигателе, так и на другие неисправности. Наиболее часто о трещинах в блоке цилиндров и ГБЦ свидетельствует:
- Регулярный . Если из-за трещины система перестала быть герметичной, это приведет к вытеканию охлаждающей жидкости и постоянному перегреву двигателя. Также такая проблема может возникать из-за прогара или других дефектов ;
- Проблемы с работой прибора для контроля температуры (термопары). Это чревато сильным перегревом двигателя и его деформацией;
- В расширительном бачке не держится давление и образуются воздушные пробки;
- Некорректные показатели . Если стрелка датчика температуры хаотично меняется, то в большую, то в меньшую сторону, это может указывать на резкие скачки температуры самого двигателя при работе;
- Вибрации двигателя. Один из наиболее очевидных признаков наличия трещин в блоке цилиндров. Если двигатель излишне вибрирует или “троит”, особенно при движении в горку, это может указывать на наличие микротрещин в блоке двигателя.
Это чревато сильным перегревом двигателя и его деформацией;Как обнаружить трещины в блоке цилиндров
Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:
- Пневматической опрессовки;
- Использования ультразвукового сканирования;
- Применения специализированного магниточувствительного оборудования;
- Гидроконтроля.
Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.
Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.
Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками. Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.
Как заделать трещину в блоке цилиндров
В зависимости от масштаба повреждения, можно использовать различные способы ремонта блока цилиндров.
Стоит отметить, что в некоторых случаях целесообразнее произвести замену блока, а не его ремонт.

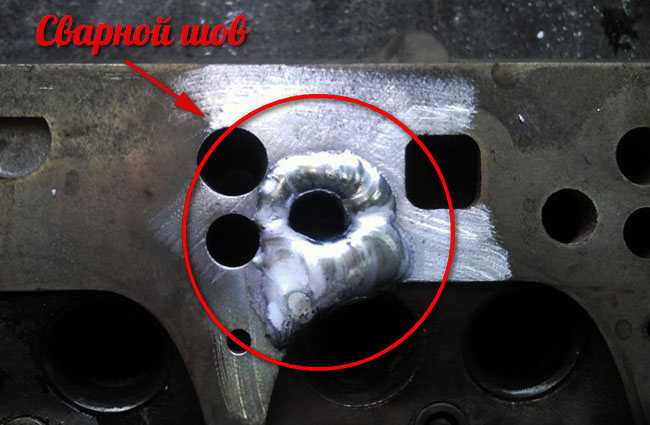

Методом сварки
Самый распространенный способ заделывания трещины в блоке цилиндров. При этом сваривание блока цилиндров достаточно сложная работа, поскольку предполагает четкое соблюдение технологического регламента. Если допустить ошибки при сварке, в процессе работы двигателя шов разойдется и проблема вернется.
При сварке изначально происходит засверливание концов трещины на блоке цилиндров. Это необходимо сделать, чтобы избежать вероятности распространения трещины. Засверливание и дальнейшая шлифовка проводятся под углом в 90 градусов.
Далее начинается сам процесс сварки. Для этого блок цилиндров нужно разогреть до 650 градусов по Цельсию, после чего с помощью присадочного чугунно-медного прута и флюса накладывается сплошной шов. Далее деталь постепенно охлаждается в термошкафу.
Важно: Нельзя резко охладить деталь, иначе это приведет к разрыву шва.
Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его.
Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва.
Методом наложения эпоксида и стеклоткани
Простой способ, который позволяет устранить незначительные трещины на поверхности блока цилиндров. Метод подразумевает создание на поверхности трещины дополнительного слоя, выполненного из эпоксидной пасты и стеклоткани.
Для заделывания трещины данным способом предварительно нужно хорошо обезжирить поверхность, чтобы накладываемые составы лучше “прижились”. Далее поочередно накладывается несколько слоев эпоксидной пасты и несколько слоев стеклоткани. Последним слоем должен быть именно эпоксид.
Методом SEAL-LOCK
Довольно трудоемкий современный способ устранения трещин блока цилиндров.
Его явное преимущество — возможность проводить работы без сварки и без демонтажа самого двигателя. Суть метода заключается в заполнении имеющихся трещин мягким металлом.
Выполняется работа следующим образом:
В отличие от метода ремонта путем сварки шва, способ SEAL-LOCK позволяет получить более надежный шов, который не восприимчив к температурным перепадам.
Микротрещина в цилиндре наверно самая большая головная боль, хозяина автомобиля, так и мастера к которому он обращается. Все дело в том, что ее не видать визуально, а симптомы что начинает прогорать прокладка под головкой. Несколько раз попадались мне такие двигатели. Но бывает и микротрещина и в головке. Признак микротрещины в цилиндре и головке один и тот же что и начинающий прогар прокладки под головкой.
Расскажу сначала про микротрещину в головке, а ниже про микротрещину в цилиндре.
Подъехал парень на ВАЗ-2106 и говорит машина все время
кипит, подождал немого пока перестанет кипеть двигатель, открыл крышку
радиатора и долил охлаждающей жидкости в радиатор, завел двигатель на холостых
оборотах.
Стал смотреть в радиатор, вижу как пузыри выходят из
радиатора, (но если долили жидкость в радиатор то обычно сразу выскакивает
несколько пузырей но они быстро прекращаются), в переднеприводных машинах
начинает раздувать бачек в который наливают охлаждающую жидкость и также идут
пузыри. Если прокладка под головкой прогорела сильно то жидкость идет в
цилиндр, сквозь поршень жидкость просачивается в блок двигателя и попадает в
масло, признак, масло становится цвета белой эмульсии и увеличивается в объеме.
Сразу определил, что начинает прогорать прокладка, снимаю
головку а прокладка новая (совсем свежая) и никакого намека на прогар, спросил,
уже меняли прокладку, говорит два дня назад купил головку с рук,
заменили ее и с тех пор кипит. Спрашиваю, а до этого на старой головке кипела,
говорит, нет ни кипела, но она троила из-за прогара клапана, я решил купить
эту головку тем более не дорого предложили, чтобы с той не мучится. Говорю, у
тебя два варианта, покупать другую головку, или вези старую я ее починю, решил
он ремонтировать старую (головка и правда была сильно ушатана, пришлось менять
все клапана и направляющие втулки клапанов).
Поставил отремонтированную головку
и кипение прекратилось. Но что смешно, через некоторое время ко мне подъехал
другой парень на ВАЗ-2107 и также пожаловался что кипит двигатель, открыл капот
и узнал головку из-за которой кипела шестерка (на ней было пятно красной
краской, потому и запомнил). Спросил у него давно головку менял, говорит, на
днях. Рассказал я ему историю этой головки. Визуально в этой головке я так и не
нашел микротрещины, и в каком она месте так и не понял.

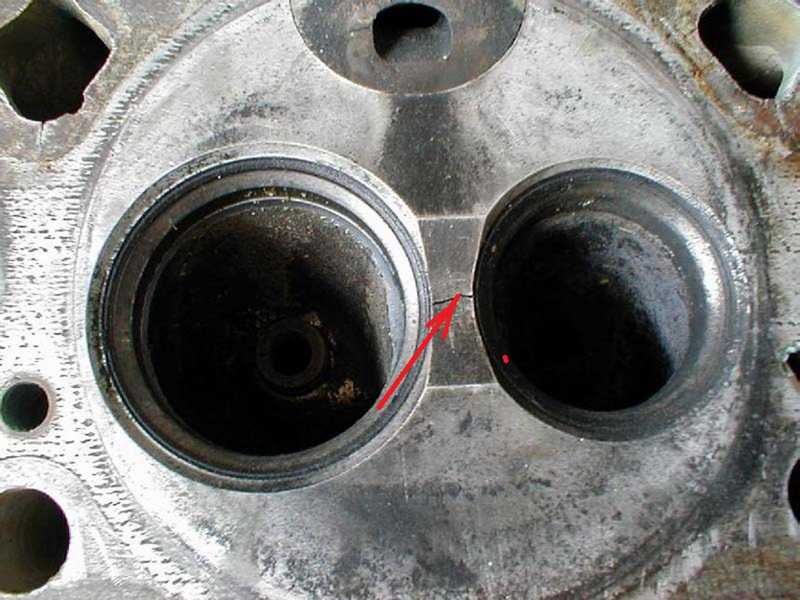

Фото. Микротрещина в головке
Чаще всего микротрещина в головке бывает как показано на фото, и чаще всего в моей практики она бывает во втором или третьем цилиндре. На фото красным показано расположение микротрещины. Проще найти микротрещину так, зачистите ножом нагар в том месте где показана трещина, и она проявляется.
Фото. Головка от Нивы сразу с двумя микротрещинами
А один раз попалась головка сразу с двумя микротрещинами, она есть на фото и трещины показаны стрелками, их нашел сразу, стоило только ножом снять нагар.
Признак этих микротрещин в этой Ниве был такой, второй и третий цилиндры троили, на малых оборотах, уходил тосол и вылетал через глушитель, также шли пузыри в радиатор, но в масло тосол не шел. Может потому что у этого движка очень хорошая поршневая группа, а была бы плохая поршневая то и в блок проникал бы тосол. Это так и осталось загадкой, почему не проникал тосол в масло сквозь поршни, думаю его очень мало поступало в цилиндры, в основном давление продавливало воздух в головку и совсем капли засасывало в цилиндры.
Микротрещина в цилиндре
Признаки такие что и микротрещина в головке, повторятся не буду, а сразу опешу способ ремонта такого цилиндра. Хорошо если можно визуально найти такую трещину, это может быть скол в цилиндре, но чаще ее не видать, а проявляется она когда двигатель работает и нагревается до рабочей температуры. Сталкивался с микротрещиной, когда двигатель работал долго, и вдруг проявлялась микротрещина, но где она, неизвестно.

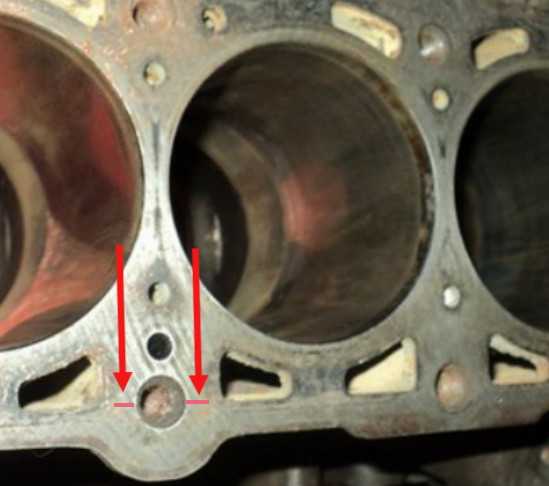

Фото. Трещина в цилиндре, отмечена стрелкой.
На фото видите блок двигателя ВАЗ 2106 с трещиной в цилиндре. А все потому, что этот блок рассчитан под поршни 79мм, его расточили под поршни 82мм. и видать плохо обкатывали, что и привело к этой трещине, признаки были такие, шли постоянные пузыри в расширительный бачек.
Мне попадались несколько машин с расточкой блока ВАЗ 2106 под поршни 82мм. и в принципе нормально работали. Но не советую этого делать, так как гильза цилиндра становиться очень тонкой, и есть большая возможность образования такой трещины.
Фото. Головка с тремя трещинами, обратите внимание, эту головку фрезеровали на станке, но такая фрезеровка недопустима, так как остаются очень глубокие неровности, они сразу прожимаются металлической частью прокладки, что способствует быстрому прогоранию прокладки. Головка при фрезеровании должна быть абсолютно гладкая.
Пришлось гильзовать этот блок, и ставить поршни 79мм. двигатель заработал как новый.
Всегда хозяина машины предупреждаю после того как снимаю головку и не нахожу прогара в прокладке и трещины в головке или блоке, что может быть две причины, и даю ему
выбор с чего начнем первого, замены головки или будем гильзовать блок.
Главное чтобы расточник что растачивает цилиндры и гильзует блок был профессионал своего дела. Хороший расточник может отлично загильзовать даже явную трещину в цилиндре. Поэтому сразу предупредите расточника что в каком-то цилиндре микротрещина, (не знаю тонкости как гильзуют цилиндры) но несколько таких блоков двигателей после гильзовки ходят уже несколько лет и все нормально.
Обычно хозяин машины выбирает начинать с загильзовки блока, а если не поможет, тогда конечно придется менять головку.
Знаю одну девяносто девятую, которая ездит с такой микротрещиной, водитель просто слегка накручивает пробку на расширительный бачек чтобы его не раздувало, и она не кипит.
В чём причина образования постоянных воздушных пробок в двигателе ВАЗ инжектор?
Это происходит так, завели двигатель, работает нормально, но через какое-то время начинает течь охлаждающая жидкость из под пробки расширительного бачка. Можно подумать что причина в микротрещине в прокладке, головке, или цилиндре двигателя, но пузырей во время прогрева в расширительном бачке нет.
Обычно виновата в этом пробка расширительного бачка, в ней не держит давление клапан, стоит ее заменить новой как все прекращается.
Что интересно, видел машины которые ездили даже без пробок в расширительном бачке, но не кипели, а другие начинают закипать и образовывать воздушные пробки из-за плохого клапана в крышке расширительного бачка. Это для меня загадка.
Трещина в блоке цилиндров ВАЗ 21083. Видео
Горобинский С.В.
Ремонт головки цилиндров как вы понимаете это долгий нудный, требующий особой внимательности труд. Если думаете что это как два пальца обоссать, сильно ошибаетесь. Расскажу почему. Для начала головку нужно снять, на некоторых автомобилях проще снять двигатель целиком, нежели же снять только головку. Снятую головку необходимо тщательно отмыть соляркой или лучше бензином,а совсем хорошо было бы положить ее в ванну с каустической содой.
Далее визуальный осмотр и диагностика. Алюминиевые головки имеют такую особенность или свойство — после перегрева плоскость головки цилиндров немного искривляется, после чего прокладка ГБЦ (головки блока цилиндров) начинает в небольших или больших количествах пропускать масло и воду.
Масло и охлаждающая жидкость могут просачиваться как наружу (в результате двигатель становится грязным и всем своим видом показывает что нуждается в ремонте), так и во внутрь двигателя, где охлаждающая жидкость будет попадать в поддон картера и смешиваться с моторным маслом, превращаясь в моторный яд, который ушатает двигатель вашей машины очень быстро.
Необходимо проверить плоскость, у меня для этого есть специальная линейка идеально плоская, изготовленная на заводе сверхточных приборов специально для измерения неровностей плоских поверхностей. Чем может замерить плоскость ГБЦ человек у которого нет такого прибора я даже незнаю… Но если все же найдете что либо подходящее с идеально ровной поверхностью, то делаете следующее: 1. Отчищаете плоскость головки от нагара, накипи и остатков старой прокладки ГБЦ. 2. На очищенную плоскость ГБЦ ставите ваш «измерительный прибор» вдоль длины головки и смотрите зазор между прибором и плоскостью ГБЦ, двигаете прибор по всей плоскости, ставите по диагонали и снова высматриваете зазор.
Если зазора нет, то плоскость ГБЦ в порядке; если есть зазор 0.5-1мм, то головку лучше торцануть или если позволяют финансы поставить новую. если зазор больше 2мм, то головку нужно реставрировать, то есть торцевать обязательно. При торцевании ГБЦ снимается искривленный слой плоскости, после чего ГБЦ можно снова использовать. P.S. Водитель, который проверяет масло в моторе хотя бы раз в неделю, увидев, что масла стало в два раза больше, а радиатор полупустой просто дольет в радиатор еще тосола и поедет дальше, через несколько дней попадет на ремонт и запчасти.
yamotorist.ru
Как проверить головку блока цилиндров на ваз 2114 — Ремонт 2114
Для выполнения работы по проверке головки блока цилиндров вам потребуются:
- набор плоских щупов
- специальный шаблон или широкая слесарная линейка
Видео по теме:
Remont2114.ru
Проверка головки блока цилиндров
Удалите весь нагар со стенок камер сгорания (рис.
2.121). Проверьте головку блока цилиндров на наличие трещин во впускных и выпускных каналах, камерах сгорания и на поверхности головки. Используя поверочную линейку и щуп, проверьте плоскостность поверхности разъема головки с блоком цилиндров в общей сложности в 6 местах. Если деформация превышает предельное значение, поправьте уплотняемую поверхность пластиной и наждачной бумагой примерно №400 (Водостойкая наждачная бумага с карбидом кремния): Оберните пластину наждачной бумагой и прошлифуйте уплотняемую поверхность, чтобы убрать выступающие места. Если после этого результаты измерения не соответствуют норме (превышают предельное значение), замените головку блока цилиндров. Утечка продуктов сгорания через плоскость разъема головки и блока цилиндров часто является следствием деформации уплотняемых поверхностей: такая утечка приводит к снижению мощности двигателя (рис. 2.122). Предельное значение отклонения уплотняемой поверхности головки блока цилиндров от плоскости: 0,03 мм. Деформация посадочных поверхностей коллекторов: Проверьте посадочные поверхности коллекторов на головке блока цилиндров, используя поверочную линейку и щуп, чтобы определить, возможна ли правка поверхностей или необходимо заменить головку блока цилиндров (рис.
2.123). Предельное значение деформации посадочных поверхностей впускного и выпускного коллекторов на головке блока цилиндров: 0,05 мм.
carmanz.com
Как проверить головку блока цилиндров после шлифовки?
Проверить головку блока цилиндров в принципе и не так уж и сложно.
Очистить ГБЦ от грязи, масла, стружки. Внимательно осмотреть со всех сторон головку на предмет того, чтобы не было раковин и трещин.
В специализированных мастерских плоскость головки блока проверяют специальным шаблоном.
В домашних условиях когда этого шаблона нет, можно проверить плоскостность металлической широкой длинной линейкой. Её надо прикладывать к плоскости головки ребром, на рисунке показано в каких местах делать прикладывания
И проверять зазоры щупом. Зазор проверяется по всему периметру В идеале — зазоров быть не должно. Но если зазор имеется не более 0,01 мм, то это допускается.
Подчеркну и выделю: новая или шлифованная головка блока цилиндров, зазор именно НЕ БОЛЕЕ 0,01 мм.
Потому как при оставленных зазорах в 0,1мм (в некоторых инструкциях по ремонту допущена именно эта опечатка) будет большая вероятность пробития прокладки головки блока. А это снова разбор и ремонт ГБЦ, а то и всего двигателя, вплоть до его замены.
Головку блока цилиндров надо также проверить на герметичность. Это можно сделать например залив керосин в полости охлаждения, заткнув отверстие подачи жидкости. Опрессовку делают ещё и сжатым воздухом примерно в 1,5 — 2 атмосферы, но это конечно нужен компрессор, ванна, то есть — определённые условия.
Когда головка проверена прошлифована, и снова проверена на плоскостность, на герметичность, тогда можно устанавливать клапана, предварительно притерев их, а после сборки, также проверить их на протекание керосином. Если керосин не протекает примерно в течении получаса, то это уже хорошо значит притёрты клапана.
Блок цилиндров ясное дело тоже не забыть почистить от нагара, промыть от грязи, прочистить и продуть все каналы.
Помыть картер, приёмную сетку маслонасоса, убедиться в работоспособности самого маслонасоса. Ну и можно приступать к окончательной сборке мотора.
Что вызвало трещину в головке блока цилиндров моего дизельного двигателя?
Мы знаем, как неприятно бывает, когда треснет головка блока цилиндров. Вы теряете охлаждающую жидкость, имеете компрессию в системе охлаждения или видите чрезмерное количество дыма, и вы смотрите на потерянное время, деньги и дорогостоящий ремонт.
Один из способов избавить себя от этого разочарования — попытаться предотвратить выход из строя головки блока цилиндров до того, как это произойдет.
В этом посте мы расскажем вам, почему ваша головка блока цилиндров может треснуть, и как вы можете помочь предотвратить это в будущем.
Мы здесь, чтобы помочь вам восстановить работоспособность, быстро и предотвратить повторный сбой.
Что вызвало трещину в головке блока цилиндров?
В неисправной головке блока цилиндров наиболее частым симптомом является треснувшая головка.
Если у вас треснула голова, вы, вероятно, задаетесь вопросом, что ее вызвало. Традиционно трещина в головке блока цилиндров возникает в результате воздействия температуры и давления.
Другими словами, экстремальные температуры и давление внутри цилиндра создают среду, которую головка цилиндра не выдерживает. Материал со временем начнет ослабевать, и вы получите трещину или множественные трещины в головке блока цилиндров.
Ваши клапаны тоже могут пострадать
Ваши клапаны страдают в той же самой среде, они, вероятно, в конечном итоге растянутся, сломаются или частым отказом является перелом хорды. Мы также видели ситуации, когда клапаны «вырастают».
Эта экстремальная температура вызывает растяжение клапана и уменьшает зазор между клапанами и коромыслами.
Вы заметите уменьшение накладных ресниц и ускоренный износ.
Установка более прочных и долговечных клапанов, таких как клапаны из инконеля, поможет решить проблему с клапанами, но это не обязательно предотвратит растрескивание головки блока цилиндров. Вы будете лечить симптом, а не причину проблемы.
Если у вас есть проблемы с выступанием вкладыша или, например, пробитая прокладка головки блока цилиндров, вы все равно получите трещину в головке. Вы не сможете обойти это, если не исправите проблему с базовым двигателем.
Маловероятно, что трещина в головке блока цилиндров является результатом дефекта материала. Скорее всего, существует основная проблема, которую необходимо решить, чтобы помочь жизни вашей головы.
Удаление двигателя может вызвать проблемы с головкой блока цилиндров
Если вы изменили свой статус выбросов или мощность в лошадиных силах, вы, вероятно, повлияли на синхронизацию двигателя, что может быть причиной растрескивания головки блока цилиндров.
Удаление двигателя может создать среду, которая делает головку более восприимчивой к растрескиванию, особенно с двойным турбонаддувом. Если эти двигатели были удалены, вы, скорее всего, увидите трещины в головке блока цилиндров из-за поршней с более высокой степенью сжатия, а также соотношения газораспределения и топливовоздушной смеси, которые теперь не сбалансированы.
Важно отметить, что удаление движка является незаконным, и мы не участвуем в этой практике и не потворствуем ей. Но если у вас возникли проблемы с головкой блока цилиндров на удаленном двигателе, обратите внимание на несколько вещей.
Как удаление влияет на ваш двигатель
Во-первых, люди обычно удаляют свои двигатели из-за проблем с системой доочистки выхлопных газов и низкого расхода топлива. И хотя эти проблемы могут быть устранены после удаления, это создает другие проблемы в вашем движке.
Это может непреднамеренно вызвать трещины в головке блока цилиндров из-за повышения давления в цилиндре.
Это означает, что время выключено, а температура выше.
Предотвращение трещин в головке блока цилиндров
Мы не занимаемся калибровкой времени на удаленных двигателях, но есть некоторые вещи, которые вы можете сделать, чтобы предотвратить растрескивание головки блока цилиндров.
Во-первых, вы можете уменьшить давление и температуру в баллоне. Есть несколько способов сделать это, но если вы хотите остановить трещины в головке и протечки прокладки, это необходимо сделать.
На моделях 3406 и C15 также стало обычным изменение калибровки лошадиных сил, чтобы попытаться выжать из них всю мощность, насколько это возможно. Однако иногда не все работает вместе, и вы можете начать замечать проблемы.
Другие проблемы, которые могут привести к перегреву головок цилиндров
Проблемы могут быть из-за того, что зенковки не были прорезаны, выступ гильзы отсутствует, и вы пробили прокладку головки блока цилиндров. Это вызывает сжатие в системе охлаждения, что приводит к образованию воздушных карманов, которые перегревают головку блока цилиндров.
Условия вождения также могут вызвать трещины в головке блока цилиндров. Если вы едете по гористой местности, у вас есть длинные тяги, которые заставляют двигатель работать в течение более длительного периода времени.
Этому может противодействовать водитель, то, как он переключает передачи и в каких диапазонах оборотов работает, сохраняя ускорение немного ниже, а обороты немного выше. Тот факт, что вам не нужно переключаться, чтобы подняться на вершину холма, не означает, что вы не должны переключаться на более низкую передачу.
Многие водители хотят не переключаться на пониженную передачу при движении в гору. Это снизит обороты двигателя и приведет к повышению температуры двигателя.
Чем быстрее вращается поршень, тем больше воздуха поступает в двигатель и тем больше выхлопных газов и тепла уходит. Более высокие обороты означают, что вы получаете больше выхлопных газов из двигателя, что снижает температуру. Это поможет вашей головке блока цилиндров прослужить дольше.
Уникальность диагностики проблем с головкой блока цилиндров заключается в том, что вы не можете измерить давление и температуру в цилиндре. В отличие от вашего давления масла, нет манометра, который сообщает вам, какое у вас давление в цилиндре.
Так что это действительно скрытый враг, каждый день создающий проблемы. Давление наддува — это показатель, поэтому иногда лучше — меньше!
Детали для шоссейных дорог помогут решить проблемы с головкой цилиндровДетали для автомобильных дорог и тяжелых грузов помогут вам решить проблемы с головкой цилиндров. Наша команда экспертов может помочь вам диагностировать ваши проблемы и предоставить вам детали, необходимые для того, чтобы ваш двигатель снова работал нормально!
Для более мощных двигателей, таких как C15, вы также можете подумать о переходе на головку блока цилиндров с врезанными в нее огнестрельными кольцами. Это может предложить вам большую надежность в чрезвычайно стрессовых условиях.
Когда мы приступим к делу, мы понимаем, что вам нужны качественные, недорогие детали, которые прослужат долго, и вы хотите получить их быстро.
Вот почему компания Highway & Heavy Parts поставляет детали для дизельных двигателей только от самых качественных производителей. Это те же детали, которые вы получите от дилера OEM!
У нас есть огромный запас головок цилиндров, которые мы можем доставить вам в течение двух дней или меньше, в большинстве случаев. Многие детали даже отправляются в тот же день!
Не жертвуйте качеством ради лучшей цены! У нас есть все необходимое — самые выгодные цены, высококачественные запасные части, подкрепленные ведущей в отрасли гарантией.
РЕСУРСЫ ДЛЯ ГОЛОВКИ ЦИЛИНДРОВ И КОМПОНЕНТОВ
Статьи по теме:
АНАЛИЗ НЕИСПРАВНОСТЕЙ ГОЛОВКИ ЦИЛИНДРОВ: ПОЧЕМУ МОЯ ГОЛОВКА Треснула?
ВЫБОР КОМПЛЕКТА ПРОКЛАДОК ГОЛОВКИ
КАК УСТАНОВИТЬ ГОЛОВКУ ЦИЛИНДРА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
ЧТО ВХОДИТ В ВОССТАНОВЛЕННУЮ ГОЛОВКУ ЦИЛИНДРА ОТ HHP?
ПРИЗНАКИ НЕОБХОДИМОСТИ ЗАМЕНЫ ГОЛОВКИ ЦИЛИНДРОВ
Видео по теме:
youtube.com/embed/EfYIsttMJj4″ frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» xml=»lang» data-mce-src=»https://www.youtube.com/embed/EfYIsttMJj4″ data-mce-style=»position: absolute; top: 0px; left: 0px; width: 100%; height: 100%; border: none;»>
Мало времени? Получите вашу цитату онлайн!
Мы поняли: когда вам нужны запчасти для дизельных двигателей, время имеет решающее значение. Вот почему мы разработали систему онлайн-котировок HHP.
Просто заполните форму, указав свое имя, информацию о двигателе и необходимые детали, и наши сертифицированные ASE технические специалисты свяжутся с вами и составят смету.
Это настолько близко к волшебству, насколько это возможно для дизельного двигателя!
Как проверить треснутую ГБЦ?
Модель Toyota не выбрана
Фильтрация товаров не производится.
Toyota Hilux:
Toyota Hilux Surf:
Toyota Land Cruiser:
Как мне найти свою модель? I
НЕОБХОДИМО ПОСЛОВИТЕСЬ? I
Выберите свою Toyota
Добро пожаловать в RogeTrax 4×4 — Бесплатная Великобритания Mainland Dropping
. Вы испытываете перегрев, испарение воды или охлаждающей жидкости на Toyota Hilux Pickup, Hilux Surf или Land Cruiser? Если да, то вы, скорее всего, станете жертвой страшной треснувшей головки блока цилиндров. Эта статья расскажет вам о простых шагах, которые необходимо выполнить, чтобы идентифицировать треснувшую головку блока цилиндров. Головка блока цилиндров чаще всего трескается в камере сгорания, а между клапанами появляются микротрещины. Это связано с плохой конструкцией водяной камеры, которая не может выдерживать колебания температуры, а также с более высоким ограничением скорости в Великобритании по сравнению с Японией, для которой изначально были разработаны двигатели, где ограничения скорости намного ниже, чем в Великобритании. Toyota признала это и позже продала головки блока цилиндров, в которых камера сгорания была увеличена, чтобы избежать растрескивания головки блока цилиндров. Более дешевые китайские головки блока цилиндров изготавливаются не только из более дешевых материалов, но и имеют оригинальную толщину камеры сгорания, поэтому не выдерживают колебаний температур и более высоких ограничений скорости, как и оригинальное более тонкое литье. Если двигатель перегревается и выходит за пределы своего нормального рабочего диапазона, повышенные температуры могут вызвать чрезмерную нагрузку на головку блока цилиндров, что может привести к; Трещины в головках цилиндров обычно образуются, когда головка цилиндров подвергается слишком большой тепловой нагрузке, потере охлаждающей жидкости и сильному перегреву. А также внезапные перепады рабочей температуры с горячей на холодную, что может создать условия для образования трещин. Когда металл нагревается, он расширяется, и хотя головки рассчитаны на определенное нормальное расширение, повышенные рабочие температуры могут привести к тому, что головка блока цилиндров выйдет за эти расчетные пределы, что приведет к деформации металла. Если в камере сгорания или между клапанами нет видимых трещин, испытание головки блока цилиндров не является самостоятельной работой, мы рекомендуем, чтобы все испытания головок цилиндров выполнялись квалифицированными механиками или мастерами по ремонту двигателей. Наиболее распространенная форма проверки на треснувшую головку — это проверка камер сгорания под давлением. Если вы все еще испытываете признаки треснутой головки и не можете найти трещину, следующим процессом будет тестирование красителя. Испытание под давлением; Все каналы охлаждающей жидкости перекрыты, в водяную рубашку нагнетается воздух. Затем голову погружают в воду. Из трещины видны пузырьки воздуха. Тестирование красителей; Выполнение теста на проникновение красителя делает легко видимыми мельчайшие трещины.
Какие участки головки блока цилиндров чаще всего имеют трещины?

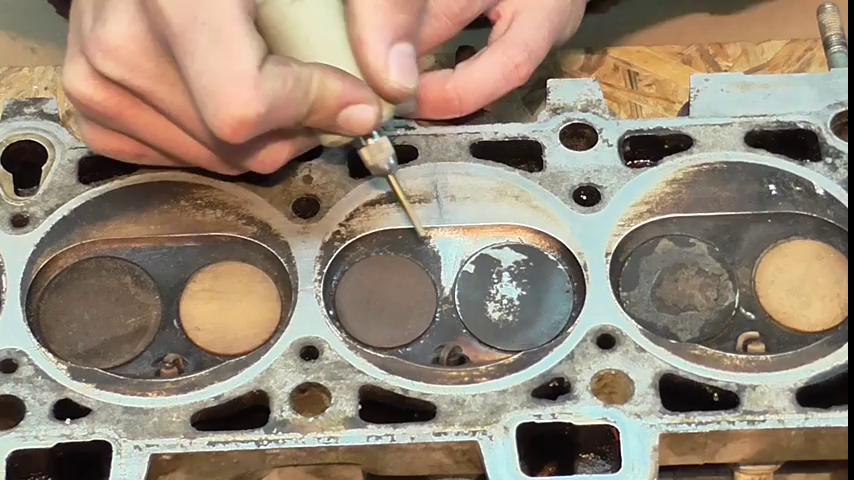

Трещина в камере сгорания ГБЦ.
Трещина между клапанами.
Трещина в камере сгорания головки блока цилиндров. Что может вызвать перегрев?
— Это, в свою очередь, может привести к образованию трещин по мере остывания и сжатия металла.
