Содержание

Фаркоп на ВАЗ моделей 2109, 2114

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ.  Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента. ТСУ делят на:

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

  • Быстросъемные.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

  1. С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
  2. С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм. Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

При установке фаркопа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2109 и ВАЗ 2108 используют соответствующие ТСУ. Опытные автомобилисты рекомендуют приобретать тяговые сцепные устройства, произведенные компаниями: «Босол», «Трейлер», «Лидер-Плюс».Как крепится фаркоп на ваз 2114: Страница не найдена - Carfrance Чтобы определить, какой фаркоп поставить на машину, потребуется изучить маркировку. Она указанна на корпусе детали.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

  • Компания-производитель.

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара.

  • Грузоподъемность.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

  • Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом. Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

  • Комплектация.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

При приобретении изделия, необходимо выписать идентификационный номер детали. Он понадобится при регистрации ТСУ в ГИБДД.

Что нужно подготовить перед монтажом

Перед процессом установки тягового сцепного устройства потребуется подготовить автомобиль, а также инструменты, необходимые для монтажа. Транспортное средство отгоняют на эстакаду или смотровую яму, обесточивают автомобиль, при необходимости, демонтируют бампер.

Среди инструментов для монтажа, надо подготовить набор ключей, электрическую дрель с фрезой, а также фаркоп, провода и розетку.

Процесс установки

Установка фаркопа на ВАЗ 2114 производится по следующему алгоритму:

  • Поперечную балку ТСУ крепят к лонжеронам. Задние отверстия рассверливают при помощи дрели с фрезой.
  • После, нужно снять шумоизоляционное покрытие со стороны багажника, и поставить пластины в прямоугольные отверстия лонжеронов.Как крепится фаркоп на ваз 2114: Страница не найдена - Carfrance К ним уже приварены крепежные элементы. Отверстия расширяются с помощью дрели.
  • Далее к лонжеронам прикладывают поперечную балку, и закрепляют ее болтами. Гайки потребуется наживить, но не стоит их закручивать.
  • Завершающими этапами монтажа, станет установка продольной металлической детали с фаркопом. Для этого, в отверстия в нише запаски вставляют крепления, прикладывают к ним устанавливаемый элемент, и слегка закручивают гайки. Две металлические конструкции фаркопа крепятся между собой с помощью 2 или 4 болтов, по симметрии машины выставляют крюк, устанавливают сцепной шар, и полностью закручивают крепежи.

При установке фаркопа своими руками на автомобили ВАЗ 21099, 2114, 2109, 2115, 2108, нужно инструкции, которая прилагается в комплекте к ТСУ. Работу рекомендуется выполнять вдвоем.

Подключение розетки

После того, как фаркоп был установлен, приступают к подключению розетки с проводами. Они обеспечивают электрическое соединение с прицепным устройством автомобиля. Распиновка контактов выглядит следующим образом:

  1. Желтый (Указатель левого поворота).
  2. Свободный.
  3. Черный (Масса).
  4. Белый (Указатель правого поворота).
  5. Свободный.
  6. Красный (Стоп-сигнал).
  7. Синий (Габаритные огни).

После выполнения соединения, провода протягивают в отверстия в нише для запаски. Запитывают розетку от коннекторов задних фар автомобиля.

Рекомендации по эксплуатации

При эксплуатации автомобиля Лада с фаркопом, надо соблюдать некоторые правила эксплуатации данной детали:

  • После каждой поездки тяговой элемент обрабатывается специальными антикоррозийными растворами, с него удаляют грязь и влагу.
  • Сцепной шар, если он не используется, покрывается защитной смазкой и специальным колпачком.
  • При транспортировке прицепного устройства с полной загрузкой, скорость автомобиля не должна превышать 90 километров в час.
  • Перевозку сверхтяжелых, крупногабаритных прицепов, осуществляют с использованием фаркопа с повышенной грузоподъемностью.Как крепится фаркоп на ваз 2114: Страница не найдена - Carfrance
  • После установки ТСУ, деталь регистрируют в ГИБДД.



Фаркоп расширяет возможности автомобиля. Оснащенная ТСУ машина, способна буксировать прицепы или другие транспортные средства. Однако следует подбирать тяговые сцепные устройства, подходящие под конкретную модель транспортного средства.

Несколько секретов как поставить фаркоп на ВАЗ 2114 своими руками

Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

Самые популярные типы фаркопов:

  • фланцевые;
  • сварные;
  • съёмные.

Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

Фаркоп на ваз 2114

Как установить фаркоп на ваз 2114

Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.

Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.

Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.

Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.

Установка фаркопа на ваз 2114

    1. Сначала нужно установить поперечную балку.Как крепится фаркоп на ваз 2114: Страница не найдена - Carfrance Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

Поперечная балка

    1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
    2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
    3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
    4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

Продольный элемент фаркопа

  1. Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне.Как крепится фаркоп на ваз 2114: Страница не найдена - Carfrance

Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Схема электрики фаркопа

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.
Кроме того:

  1. Все электроработы рекомендуется проводить с применением тестера.
  2. Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена. В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.

Полезное видео

Дополнительную интересную информацию вы можете найти на видео ниже:

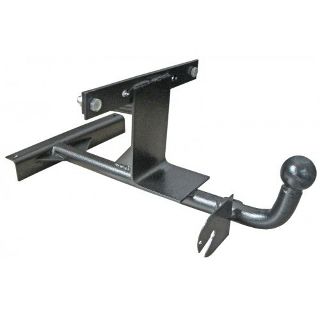

Установка фapкoпа на ВАЗ 2113, 2114





Для ваз 2113/ 2114 существует 3 вида прицепных устройств отечественного производителя ТМ
"Автоприбор". Первый (тот, что рассматриваем) - с цельно-вварным крюком, второй: со съемным
только шаром, и третий - с кованным крюком, съемным на 2 болта. Принцип установки у всех трёх
фapкoпов на 13-.ю и 14-ю модель ВАЗа одинаковый. Тип фapкoпа - лонжеронный (бамперный
описан в статье 2108/09). Комплект прицепного полный, имеет электропакет, сертификат
качества и все дополнительные кронштейны и элементы для монтажа на авто.
Процес установки фapкoпа на 2113, 2114 может отнять 2.5-3 часа времени у мастера, включая
подключение розетки. Изнутри багажника кузов машины обклеен шумо-виброизоляцией,
продольно лонжерону по обе стороны идет 2 прорези, в которые вкладываются уголки с
внутренней резьбой для крепежных болтов фapкoпа. Рама ВАЗ 2114 , 2113 имеет готовые под
установку фapкoпа отверстия, приложив к ним деталь, попадаем болтом в резьбу уголка и
наживляем болты крепления.Как крепится фаркоп на ваз 2114: Страница не найдена - Carfrance Наживив все болты- затягиваем.




В нише багажника делаем 4 сквозных вертикальных отверстия к багажнику, соответствующие
отверстиям фapкoпа, промазываем болты и закручиваем гайки.

После операции по установке фapкoпа на Ладу 2113 2114 - обрабатываем поверхности в стыках
соприкосновения к кузову автомобиля и болты.



Согласно данной в комплекте прицепного распиновке- собираем розетку и через резиновые
уплотнители в кузове - прокладываем провода к контактем задних фонарей. И подключаем.


                           Если у Вас возникнут дополнительные вопросы, можете обращаться по телефонам: (097)8506444, (050)2082444.

Благодарим за внимание. Ждем Ваших звонков.

С уважением,
Александр Антонюк
Компания "RMotors"
тел. 044-592-34-44
063-263-89-44
097-850-64-44
050-208-24-44
www.rmotors.com.ua
[email protected]
