Инжектор что это такое: что это, значение, принцип работы

Инжектор питания PoE – что это такое, кому и зачем нужно?

Продолжаем углубляться в особенности сетевого оборудования и на этот раз остановимся на инжекторах питания PoE. Расскажем, что это такое, когда и зачем они нужны и какую проблему решают. Но для начала стоит поговорить о том, что это вообще за технология.

В чем суть?

PoE (Power over Ethernet) – это, как несложно понять из названия, технология передачи питания по стандартному «интернет-кабелю», то есть, по витой паре. При этом используются «дополнительные» жилы, незадействованные для передачи данных.

Главная проблема, которую решает технология – прокладка кабелей к удаленным устройствам, в особенности к расположенным на улице, где нет обычной бытовой розетки. Чаще всего она используется в системах видеонаблюдения, точках доступа и IP-телефонии. При этом наличие дополнительной «питающей» линии на качество сигнала никак не влияет, но полноценно раскрывает потенциал кабеля, часть жил в котором при обычном подключении остается незадействованной.

Более того, принцип работы PoE достаточно «умен». Питающее устройство, в роли которого выступает маршрутизатор или коммутатор с поддержкой технологии, действует не «в слепую», а выполняет серию проверок:

1. Производится тестовая подача питания, чтобы определить, требуется ли питать устройство по подключенному Ethernet-кабелю и поддерживает ли оно соответствующую технологию. К примеру, подавать напряжение на, подключенный к маршрутизатору ПК не требуется. Для этого по жилам подается небольшое (2-10 вольт) напряжение и измеряется сопротивление. Если замеренные показатели соответствуют необходимым, происходит переход к следующему шагу.
2. Роутер/коммутатор определяет класс питаемого оборудования. Это нужно для подачи тока с нужной силой. Всего существует 5 классов, каждому из которых соответствует определенная сила тока, подаваемого на порт: 0 (15,4 Вт), 1 (4,5 Вт), 2 (7 Вт), 3 (15,4 Вт), 4 (30 Вт).
3. После классификации подается напряжение в течение 400 мс. Ограничение времени нужно для дополнительной проверки. Если потребление не будет превышать 5 мА или сопротивление подключенного оборудования превышает 1980 кОм, подача питания прекратится. Также постоянно контролируется перегрузка: если в течение 75 мс потребление тока будет превышать 400 мА, питание также отключается. Если устройство проходит проверку, питание продолжает подаваться до его отключения.

И еще один важный момент – стандартизация. В настоящий момент существует 3 стандарта PoE:

• 3af,
• 3at (также известен как PoE+),
• 3bt.

Если не вдаваться в тонкости, то ключевое различие между ними – максимальная сила тока. Коммутаторы/маршрутизаторы, соответствующие более новым стандартам, способны питать более мощное оборудование. Кабель при этом используется всегда одинаковый – стандартная 8-жильная витая пара, меняется лишь распиновка питающих жил.

Альтернатива

К ответу на заглавный вопрос мы приблизились вплотную, но перед этим нужно рассказать про альтернативный вариант, так называемый Passive PoE. Изначально предполагается, что оба устройства и то, что подает питание, и которое принимает, имеют поддержку Power over Ethernet. Однако в отдельных случаях у одной из сторон ее может и не быть, а значит, «договориться» оборудование друг с другом не сможет. Здесь-то и используется «пассивное» PoE, в рамках которого этапы классификации и согласования напряжений просто пропускаются. Кроме того, в дополнение к нему в общую систему включаются вспомогательные устройства, в том числе и вынесенный в заголовок инжектор питания PoE.

Что это?

Инжектор питания – это отдельное устройство, позволяющее подключить к коммутатору, не имеющему поддержку PoE, камеру в которой отсутствует отдельный разъем для питания. Оно представляет собой модуль, куда подключается витая пара, и отдельный блок питания. Таки образом на выходящий из него Ethernet-кабель будет подаваться питание для камеры.

Инжектор может быть активным и пассивным. В первом случае узел берет на себя все необходимые проверки и «договаривается» с потребителем вместо коммутатора. Во втором – просто подает постоянный ток 12, 24 или 48В. Самые простые устройства оснащаются одним портом, более технологичные и «умные» – несколькими.

Существует и противоположный случай, когда устройство-потребитель не поддерживает Power over Ethernet. Например, если система видеонаблюдения начала постепенно модернизироваться и был заменен центральный коммутатор, который временно нужно использовать со старыми камерами. Эту проблему решает недорогой PoE-сплиттер – модуль, который разделяет линию данных и питание на, соответственно, витую пару и кабель питания.

В обоих случаях, используя пассивное оборудование, нужно убедиться, что напряжение и сила тока, выдаваемые инжектором или сплиттером, соответствуют допустимым значениям потребителя. Иначе он просто «сгорит».

Инжектор: принцип работы

Инжектор (форсунка) – это элемент системы впрыска горючей смеси в двигатель транспортного средства. Иногда под понятием «инжектор» подразумевается вся система впрыска топлива.

• 1. Виды инжекторов
• 2. Основные элементы инжекторной системы и принцип работы
• 3. Краткая история инжектора
• 4. Плюсы и минусы инжекторов

Его предназначение – подача топлива дозами к двигателю, распыление топлива, приготовление воздушно-топливной смеси. Сегодня инжекторы устанавливают в системы впрыска двигателей большинства современных автомобилей, и бензиновых, и дизельных.

1. Виды инжекторов

Различают такие виды инжекторов по способу впрыска горючей смеси:

Электромагнитные.

Электрогидравлические.

Пьезоэлектрические.

Рассмотрим более детально каждый из видов.

Электромагнитный инжектор – обычно, такие инжекторы ставят на бензиновые двигатели (также и на те, что имеют систему непосредственного впрыска). Устройство этого типа инжекторов очень простое и включает сопло, электромагнитный клапан и иглу.

Процесс работы электромагнитного инжектора можно описать следующим образом. В нужный момент электронный блок подаёт напряжение на обмотку клапана. Создаётся электромагнитное поле, преодолевающее силу пружины и втягивающее якорь с иглой, что освобождает сопло. Потом производится впрыск топлива. Во время исчезновения напряжения, игла инжектора возвращается в исходное положение с помощью пружины.

Электрогидравлический инжектор – обычно, используют в дизельных двигателях (также в тех, которые оборудованы системой для впрыска Common Rail). Конструкция такого инжектора соединяет электромагнитный клапан, камеру управления, дроссели (впускной и сливной).

Электрогидравлические инжекторы работают на основе использования давления топлива во время впрыска и при его прекращении. По умолчанию клапан закрыт, а игла прижата к седлу давлением топлива на поршень. При этом впрыск не происходит, а давление на игле будет меньше давления, передаваемого на поршень. По сигналу из электронного блока открывается сливной дроссель, так как срабатывает электромагнитный клапан.

Топливо при этом течёт в сливную магистраль, а впускной дроссель не может быстро выровнять давление во впускной магистрали и камере управления. Из-за этого снижается давление на поршень. Что касается давления на иглу, то оно не меняется. Под действием такого давления игла поднимается и топливо впрыскивается.

Пьезоэлектрический инжектор – на сегодня это самый продвинутый прибор для впрыска топлива. Такой вид инжекторов устанавливают на дизельных двигателях с системой Common Rail. Они управляются с использование пьезоэффекта, основанном на том, что длина пьезокристалла меняется под напряжением.

Конструктивно пьезоэлектрический инжектор из пьезоэлемента и толкателя (переключает клапан и иглу в корпусе).

В основе работы этого вида инжекторов использован гидравлический принцип. В начальном положении игла за счёт давления топлива, посажена на седло. Когда на пьезоэлемент поступает сигнал, то его длина увеличивается, и

он даёт усилие на толкатель, при чём происходит открытие клапана, и топливо идёт в сливную магистраль. Давление на иглу в верхней части падает, а за счёт давления в нижней части, игла поднимается и топливо впрыскивается. Количество топлива, которое нужно впрыснуть, определяется исходя из давления топлива в топливной рампе и длительности действия на пьезоэлемент.

Пьезоинжекторы срабатывают быстрее в четыре раза, нежели электромагнитные, что даёт возможность многократно впрыска в один цикл и точечной дозировки топлива.

Системы впрыска топлива в зависимости от количества инжекторов и мест подачи топлива подразделяются на такие виды:

Одноточечные (моновпрыск) – во впускном коллекторе предусмотрено всего один инжектор на все цилиндры.

Многоточечные (распределённые) – у каждого отдельного цилиндра присутствует индивидуальный инжектор, осуществляющий подачу топлива коллектору.

Непосредственные (прямого впрыска) – подача топлива осуществляется прямо в цилиндры при помощи инжекторов. Системы непосредственного впрыска дают самый лучший результат работы двигателя

2.

Основные элементы инжекторной системы и принцип работы

Инжекторная система состоит из таких элементов:

Электрический бензонасос (осуществляет подачу топлива на инжектор).

Регулятор давления (даёт возможность поддерживать разницу в давлении на инжекторах и воздуха впускного коллектора).

Контроллер (делает обработку информации от разных датчиков и управляет системой зажигания и подачи топлива).

Датчики (передают контроллеру необходимую информацию для работы всей системы; в систему входят датчики детонации, температуры, коленчатого вала и т. д.). Инжектор (осуществляет впрыск топлива в двигательную систему).

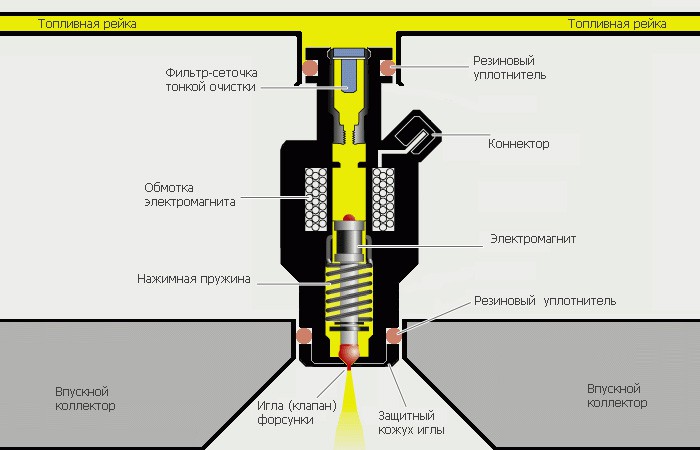

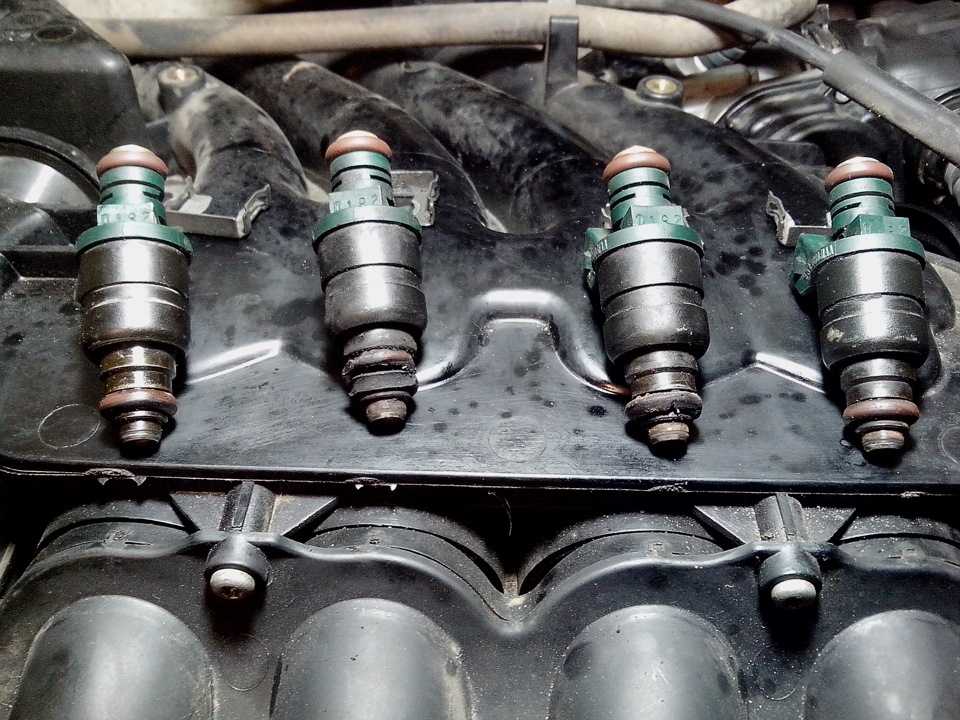

Главными составляющими инжектора являются топливный фильтр, пружина, якорь, игла, штифт, электромагнитная обмотка, корпус, электрический контакт и уплотнительное кольцо. Самый важный элемент инжектора (форсунки) – сопло.

Рассмотрим принцип работы инжекторной системы.

Бензонасос создаёт давление и топливо, под этим давлением, подаётся на инжекторы. Клапан инжектора открывается и топливо попадает в коллектор (либо сразу в цилиндр, если впрыск прямой). Чем дольше клапан находится в открытом состоянии, тем большее количество топлива впрыскивается в цилиндр и, тем выше будут обороты двигателя. Длительностью открытия клапана управляет контроллер на основе информации, полученной из датчиков.

Эти датчики собирают информацию о всех параметрах работы двигателя – оборотах коленвала, температуре жидкости для охлаждения, расходе воздуха, скорости движения автомобиля, степени открытия дросселя, детонации, напряжении бортовой сети и других. Вся эта информация помогает выбрать самый оптимальный режим работы двигателя в любых условиях нагрузки.

За инжектором обязательно нужно ухаживать, чтобы он исправно работал. Во-первых, его регулярно нужно промывать (каждые 20-25 тыс. км), а во-вторых – заправлять автомобиль качественным бензином. Если долго не промывать инжектор, он может закоксоваться и тогда его вовсе придётся поменять. Содержание в топливе примесей и смол также не пойдёт на пользу инжекторам.

3. Краткая история инжектора

Принципы работы двигателя с инжекторной системой были известными ещё в конце 19 века, но ввиду сложной конструкции о таких двигателях долгое время не вспоминали.

Применение инжекторов в системах впрыска обусловил топливный кризис в 70-х годах и всеобщее внимание к окружающей среде в 80-х годах прошлого века. Карбюраторные двигатели выбрасывали в воздух очень много вредных отработанных веществ из-за сильного обогащения горючей смеси. Для уменьшения количества этих выбросов нужно было полностью менять двигательную систему.

Считается, что инжекторная система впрыска топлива родилась в 1951 году, когда корпорация Bosch установила такую систему на двухтактный двигатель Goliath 700 Sport. В 1954 году подобную систему установили на Mercedes-Benz 300 SL. А в 1967 году создали первый инжектор с электронным управлением.

Первые инжекторные двигатели были очень капризными и имели сложную механику. Зато такие отличались экологичностью и тяговитостью, а по своим характеристикам во многих аспектах превосходили карбюраторные системы.

Массовое же внедрение инжекторов началось с конца 70-х годов 20 века. Настоящий же «золотой век» инжекторов наступил в конце 20-го века с приходом электроники в автомобилестроение.

Сегодня двигатели с карбюраторными системами уже стали архаизмом. Современные транспортные средства оснащаются инжекторными системами впрыска топлива. Первые десять лет 21-го века почти завершили вытеснение карбюраторов в пользу инжекторов.

4. Плюсы и минусы инжекторов

Плюсы инжекторных систем:

Уменьшают расходы топлива благодаря правильной дозировке топлива.

Выхлопные газы с такими системами менее токсичны вследствие верно приготовленной воздушно-топливной смеси.

Повышают мощность двигателя на 8-10% (цилиндры наполняются более объёмно, а угол опережения зажигания установлен оптимально).

Система в автоматическом режиме корректирует параметры смеси при изменении нагрузок.

Не зависит от погодных условий.

Легко приводится в действие.

Минусы инжекторных систем:

Невысокая ремонтопригодность элементов системы в случае её поломки.

Высокая стоимость отдельных узлов системы и её ремонта.
