У каждого мужчины в домашнем хозяйстве должен быть мультиметр, который может пригодиться в различных замерах характеристик, связанных с электричеством или электроникой. Как правильно пользоваться мультиметром, что им можно измерять – на эти вопросы вы получите ответ в нашей статье.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Краткое содержимое статьи:

Что такое мультиметр

Мультиметр представляет собой прибор для измерения следующих электрических параметров:

  • напряжение;
  • сила тока;
  • сопротивление.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

В зависимости от модели, аппараты могут определять другие величины, связанные с электричеством:

  • емкость современных конденсаторов
  • частота электрического тока;
  • температура;
  • параметры современных транзисторов.
  • состояние диодов.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Для измерения этих дополнительных значений производители наделяют аппараты добавочными функциями.


Как подразделяют мультиметры

Мультиметры бывают как аналоговые, так и цифровые.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Аналоговый прибор оснащен шкалой со стрелкой. Показания в нем определяются по двигающейся стрелке, в чем и заключается главный недостаток такого измерителя. Стрелка на месте не фиксируется, чтобы снять показание, надо безотрывно следить за перемещением и остановкой стрелки, суметь быстро запомнить значение на шкале. Все это делать порой неудобно, так как приходится следить ещё и за положениями щупов.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Но у стрелочного тестера есть свои достоинства. Главное из них – это наглядность перемещения стрелки. При измерении пользователь по её движению сразу же определяет, что происходит с сигналом. Аналоговый прибор не так восприимчив к помехам, как его цифровой собрат.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Электронный мультиметр более популярен ввиду своих многочисленных преимуществ над стрелочными аналогами.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Результаты замеров здесь выводятся на дисплей в форме цифровых показаний. Не нужно высчитывать, как на стрелочном, следить за мерцающей стрелкой. В этом плане цифровой аппарат очень удобен, а его простота и достаточная измерительная точность, значительно большие функциональные возможности, доступная цена, делают цифровой тестер более актуальным.


Устройство мультиметра

Внутри корпуса помещены блок питания, плата, дисплей или шкала со стрелкой. У аналогового измерителя в корпус вмещен экран со стрелкой и разноцветной шкалой.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

В центре лицевой стороны корпуса находится регулятор, с помощью которого устанавливаются виды замеров, их диапазоны. Работает он от батареек, поэтому важно не забывать после использования прибора, выставлять переключатель в положение «OFF».

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Каждый тестер снабжен двумя щупами, представляющими собой провода красного и черного цветов с металлическими стержнями на одном конце, штекерами – на другом.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Рассмотрим имеющиеся обозначения на корпусе мультиметра.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

В корпусе, как правило, внизу справа, размещены три гнезда-разъема, к которым подключаются вышеуказанные проводники.

  • Для измерений переменного тока до 10 ампер служит самый верхний разъем, обозначаемый 10ADC.
  • Следующим размещен разъем VmA. В данные гнезда подключается только красный провод.
  • Самый нижний разъем – СОМ. К нему подключают черный (минус) провод.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Цифровой тестер оповестит, если была ошибка при подключении: на экране появится знак «-». Полярность необходимо соблюдать при замерах в цепях постоянного тока.


Большинство мультиметров оснащены гнездом, предназначенным специально для проверки параметров транзисторов.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Лицевая сторона корпуса поделена на сектора. Каждый предназначен для определенного вида измерений.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

При переключении регулятора на ЖК-экране должны появиться цифры. Если дисплей пуст, то батарейка либо разряжена, либо её нет в приборе.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Далее, согласно инструкции по использованию мультиметра, проверяем исправность тестера.

  • Подключаем красный провод к разъему «VmA», черный проводник – к разъему «СОМ».
  • Переключатель ставим в сектор измерения сопротивления.
  • Замыкаем концы щупов.
  • На дисплее должны появиться нули. Аппарат исправен и готов к работе.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Если щупы разомкнуть, на экране возникнет цифра «1» с показателем значения сопротивления, на котором находится регулятор.


Измеряем мультиметром напряжение

Рассмотрим, как пользоваться цифровым мультиметром при замере напряжения.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Если измеряем напряжение в домашней сети, регулятор переводим в сектор ACV и устанавливаем на значение 600 V (в других моделях 750V). Касаться металлических концов щупов нельзя.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Для замера напряжения в батарейках, аккумуляторах переключатель переводим в сектор измерения постоянного напряжения DCV. Выбираем значение выше, чем номинальное значение измеряемого элемента.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Стрелочным мультиметром пользуются в таком же порядке, как и цифровым прибором.


Измеряем сопротивление

Переключаем регулятор в сектор со знаком сопротивления Ω . Его надо установить на ближнее большее значение. Предположим, мы осведомлены, что номинал измеряемого нами резистора равен 50 кОм. Переключаем ползунок в ближнюю большую позицию, в нашем случае это будет 200k.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Когда регулятор будет в положении меньше номинала измеряемого элемента, на дисплее отображаться ничего не будет.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Измеряем силу тока

Необходимо знать, что нельзя измерять ток, к примеру, всунув напрямую стержни тестера в розетку – спалите прибор.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Следует последовательно подключить нагрузку (лампу с патроном) в цепь от мультиметра до розетки. Красный щуп подключают к разъему 10ADC. Штекер второго провода остается в прежнем гнезде. Переключатель ставят на самую большую отметку в секторе DCA .

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Крепят любой исправный кусок провода к цоколю лампы и присоединяют другим концом к щупу аппарата. От цоколя лампы должен быть ещё один провод, его вставляют в розетку.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкцияВторой щуп втыкают в розетку.

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

На дисплее появятся результаты замера.


Фото инструкция как пользоваться мультиметром

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Инструкция к мультиметру: Как пользоваться мультиметром пошаговая инструкция

Как пользоваться мультиметром – подробная инструкция

Мультиметр – это чуть ли не самый главный прибор для любого электрика и должен находиться в любом доме. Ведь благодаря ему вы всегда сможете проверить целостность проводки, работоспособность практически любого электроприбора, проверить есть ли напряжение в розетке, не находится ли провод в обрыве и много другое.

Думаете этот прибор только для профессионалов? Вы глубоко ошибаетесь и в этом материале я подробно расскажу, как пользоваться мультиметром для чайников.

Оглавление



Что ты такое – Мультиметр

Итак, прежде чем хватать прибор и пытаться что-либо им измерить, нужно знать какими функциями он наделен. И что же за иероглифы на лицевой панели начертаны.

В качестве подопытного образца будет выступать мультиметр Мастер MY – 62 (моя рабочая лошадка, которая выполняет практически все возможные функции).

Мультиметр Мастер MY 62

Если внимательно посмотрите на выше представленное изображение, то сможете увидеть следующие обозначения:

  • Auto Power OFF (ON/OFF) – красная кнопка. В принципе тут все предельно понятно. Эта кнопка отвечает за включение и отключение мультиметра, а надпись «Auto» говорит о том, что в случае того, если вы забыли выключить мультиметр, он автоматически отключится (в моем случае через 40 минут).

В Аппаратах попроще забывать отключать мультиметр крайне не рекомендуется, так как никакого отключения не произойдет и мультиметр будет разряжаться.

  • V ~ (или ACV) — означает что в этом секторе происходит измерение переменного напряжения, а цифрами указывается предел производимых измерений.
  • V ― (или DCV) в данном секторе производится измерение постоянного напряжения (в случае если есть такой знак «—», то еще и импульсного напряжения). Цифрами так же указаны пределы измерения (если после цифр идут буквы, например 200m, то приставка «m» означает, что предел равен 200 милливольтам или же 0,2 Вольта).

Мультиметр и его индикаторы

  • Ω —  с помощью данного сектора мультиметра происходит измерение сопротивления. Приставки «К» — кОм, означает что, например, сопротивление 2К равно 2 000 Ом, а 2М — это 2 000 000 Ом.
  • hFe с помощью данной функции можно проверять на целостность транзисторы.
  • A ~ в данном разделе происходит измерение переменного тока. Максимальный предел для всех мультиметров составляет 10 Ампер (тут есть свои тонкости, которые мы рассмотрим далее).
  • A (либо же DCA) — как вы наверное уже догадались и сами тут измеряют постоянный ток. При наличии значка «—» — импульсный.
  • F — в данном секторе мультиметра происходит измерение емкости конденсаторов. В моем конкретном случае предельная емкость измеряемого конденсатора равна 20 микрофарадам (есть мультиметры с большими параметрами).
  • ˚С —  измерение температуры.

Для лучшего восприятия внимательно рассмотрите изображение мультиметра с поясняющими надписями:

Мультиметр с расписанными функциями

А это более простой вариант мультиметра

Мультиметр DT-832 с расписанными функциями

Обратили внимание, что в одном случае на мультиметре три разъема, а во втором аж четыре? Но проводов то всего два. Это говорит о том, что для правильного измерения требуемых параметров нам с вами нужно верно размещать провода.

Правила размещения щупов в мультиметре

На самом деле тут так же все предельно просто. Достаточно внимательно смотреть, что написано на самом приборе и понимать, что вы планируете измерять.

Итак черный щуп, независимо от того, что вы измеряете всегда вставляется в одно и то же гнездо, отмеченное надписью COM.

Черный измерительный щуп вставляется в разъем COM

А вот красный щуп уже будет менять свое положение в зависимости от измеряемого параметра. Итак, если планируется измерение напряжения, сопротивления или же необходима прозвонка диодов, то красный щуп вставляется в крайнее правое гнездо, которое обозначено символами «VΩ >/.»

Мультиметр с вставленными щупами в разъемы

Требуется измерить ток в миллиамперах? Тогда переставляем красный щуп в гнездо, подписанное как «mA» (предел измерения в таком положении щупов равен 200 миллиамперам).

Щупы вставленные для измерения тока до 200 мА

В некоторых комплектациях эти два гнезда объединяются в одно гнездо, которое называется «VΩmA». Пределы измерений такие же.

Размещение щупов на мультиметре DT-832

Если же вам требуется измерить ток до 10 Ампер, то необходимо переставить опять же красный щуп в гнездо подписанное как «А» (либо же 10ADC).

Щупы на мультиметре установлены для измерения тока до 10А

Запомните, данные положения крайне важны. Если вы не будете соблюдать эти требования, то ваш прибор очень быстро выйдет из строя.

Возможно, у вас завалялся еще стрелочный вариант исполнения мультиметра. Так вот для домашнего использования вариант цифрового прибора гораздо более практичен и прост в восприятии. На табло вы сразу же видите готовый результат измерений и не требуется никаких дополнительных манипуляций для подсчета показаний.

Мультиметр со стрелочным табло

Итак, с органами управления мы с вами разобрались и теперь знаете, какое положение за что отвечает. Сейчас давайте приступим к непосредственным практическим опытам с мультиметром.

Как измерить напряжение мультиметром

Итак, для того, чтобы измерить напряжение в розетке, вставляем черный щуп в гнездо COM, а красный, в зависимости от модификаций мультиметра в «VΩ >/» или же «VΩmA».

Так как мы планируем измерять напряжение в розетке, то по новому стандарту должно быть 230 Вольт. Значит, на приборе выставляем предел измерений 750 Вольт переменки.

Готовим мультиметр к измерению переменного напряжения в розетке

Теперь все просто. Вставляем щупы мультиметра в гнезда розетки и проверяем напряжение.

Измерение напряжения мультиметром в розетке

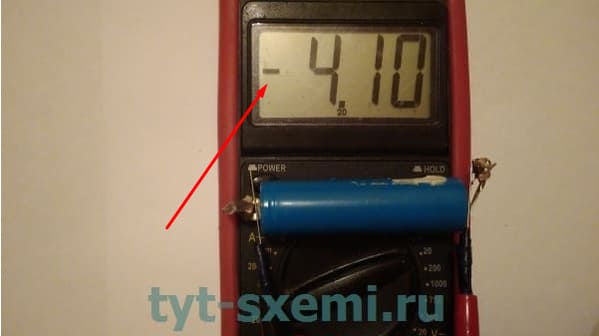

Для того, чтобы измерить напряжение аккумулятора, щупы оставляем в неизменном положении, а вот на мультиметре теперь выставляем измерение постоянки и предел выбираем 20 Вольт.

Теперь для того, чтобы получить правильные данные, черный щуп сажаем к минусовой клемме, а красный щуп к плюсовой. Если вы их перепутаете местами, конечно, ничего страшного не случится, только на приборе будет показано значение с минусом.

Измеряем напряжение кроны с помощью мультиметра

Важно. Измерение напряжения производится параллельным присоединением щупов. Всегда выбирайте предел измерений выше, чем у прибора, на котором будет производиться измерение напряжения. Так же ни в коем случае не касайтесь оголенных токоведущих частей.

Теперь давайте перейдем к следующему виду измерений, а именно к измерению тока.

Как измерить ток с помощью мультиметра

В данном варианте измерения требуют дополнительных манипуляций и они сложнее (хотя в быту такие измерения практически не производятся, я расскажу про алгоритм, чтобы вы были в курсе).

Для того, чтобы измерить ток мультиметром необходимо включить его в измеряемую цепь последовательным образом.

Для измерения тока выполняем последовательное соединение мультиметра

Теперь нам нужно определиться с тем, какова примерно будет измеряемая величина тока до 200 мА или же больше. От этого зависит положения щупов.

Допустим нам нужно измерить сколько потребляет ампер автомобильная лампа. Для этого выбираем предел 10 А и собираем схему проверки.

Только после сборки проверочной схемы включаем питание и смотрим сколько же она потребляет.

Отключение мультиметра нужно производить только после обесточивания проверочной схемы.

Как измерить сопротивление с помощью мультиметра

Теперь давайте разберем, наверное, самую востребованную функцию во всех мультиметрах. Для того, чтобы произвести измерение сопротивления с помощью мультиметра нам нужно выбрать предел измерения сопротивления и вставить щупы в соответствующие гнезда.

Подготавливаем мультиметр для измерения сопротивления

Важно. Обязательно, перед тем как измерять сопротивление убедитесь, что на измеряемом резисторе отсутствует напряжение. Иначе вы просто спалите свой прибор (кстати, по статистике наиболее частая причина выхода из строя мультиметров — это как раз спаленная прозвонка).

После этого прислоняем щупы к сопротивлению и смотрим, какие значения отображаются на циферблате.

Если прибор показал «1», то увеличьте предел измерения. Если на самом высоком пределе измерения все так же «1», то, скорее всего сопротивление в обрыве.

Проверка мультиметром сопротивления

Прибор показал «0», то сопротивление пробито. Прибор показывает сопротивление не то, что написано на самом сопротивлении. Это нормально, у самих резисторов есть допустимый разброс по параметрам.

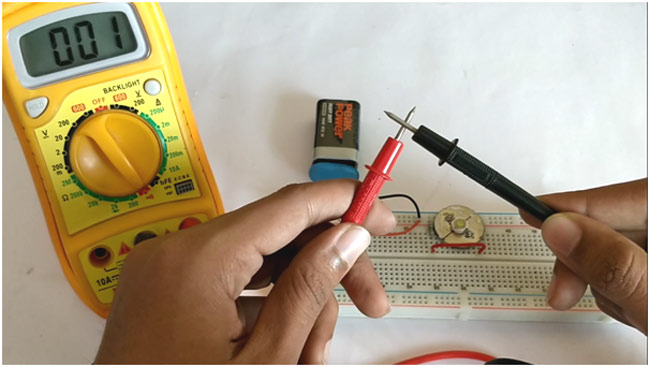

Прозвонка с помощью мультиметра

Так же крайне востребованная функция в мультиметре и при этом предельно простая. Для того, чтобы прозвонить на целостность, например провод, выставляем на мультиметре щупы и стрелку следующим образом:

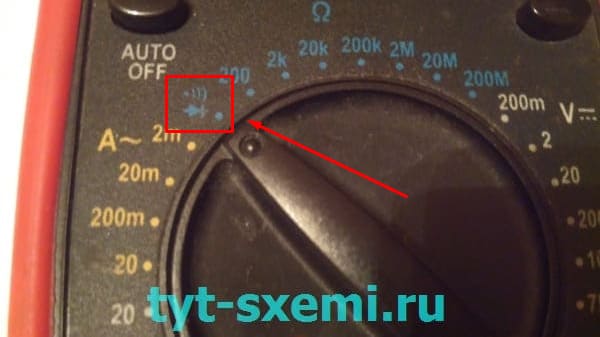

Прозвонка на мультиметре

Теперь прислоняем щупы к проводу. Если прибор противно запищал и на циферблате практически ноль, значит провод цел. Если же нет, то он в обрыве (все просто и понятно).

Проверка конденсаторов мультиметром

Для того, чтобы проверить конденсаторы с помощью мультиметра, нам не нужны концы. Просто переводим стрелку на требуемый предел и вставляем конденсатор в соответствующее гнездо.

Проверка конденсатора мультиметром

Показания соответствуют параметрам? Значит конденсатор в норме. Нет? Значит, он не годен.

Проверка транзисторов с помощью мультиметра

Для того, чтобы проверить на целостность транзистор, так же переводим стрелку на «hFE» и в соответствующее гнездо, согласно даташиту изделия, вставляете транзистор.

Проверка транзистора мультиметром

Биполярные транзисторы подразделяются на три типа:

  1. NPN.
  2. PNP.
  3. Нерабочий хлам.

Правильно вставили транзистор в соответствующие выводы, смотрим на табло. Если на экране «0» значит, транзистор относится к третьему типу, если «1», то проверяемый транзистор исправен.

Если вам удобней воспринимать информацию в видео формате, то вот:

Подробная видеоинструкция как пользоваться мультиметром



Какой мультиметр выбрать

Этот вопрос возникает у каждого кто захотел себе такой прибор в домашнюю мастерскую. Так вот, если же вам нужен прибор, чтобы пару раз в месяц измерить напряжение в розетке и проверить целостность питающего шнура, то нет смысла покупать дорогостоящие аппараты. С этим справится самый обычный мультиметр.

Если же вы планируете выполнять какие либо электронные поделки осуществлять проверку схем, то лучше приобрести более дорогой вариант мультиметра.

Бонус для дочитавших

Итак, не хотите произвести небольшой эксперимент, и узнать какое напряжение вырабатывает ваше собственное тело?

Для этого на мультиметре выставите предел измерения постоянного напряжения на 200 мV, щупы поставьте соответствующим образом и просто коснитесь пальцами щупов.

Теперь вы знаете, какое напряжение протекает по вашему телу. Понравился материал, тогда поддержите меня и репостните его в социальных сетях, так же не стесняйтесь задавать свои вопросы в комментариях.

Поделиться ссылкой:

Как пользоваться мультиметром - инструкция для начинающих

Рубрика: Статьи обо всем, Электрические измерения Опубликовано 19.01.2020   ·   Комментарии: 0   ·   На чтение: 6 мин   ·   Просмотры:

Post Views: 1 010

Мультиметр — это универсальный измерительный прибор, который позволяет проверять радиодетали и измерить напряжения. Это полезный измерительный прибор как для радиолюбителей, так и для мастеров.
Как пользоваться мультиметром

Настройка мультиметра

Для начала, нужно настроить мультиметр для работы.

Как правильно пользоваться мультиметром

Разъемы для щупов

В мультиметрах существует от 3 до 4 разъемов для щупов. В 90% измерениях понадобятся только два разъема. Это COM и VΩ.

В COM всегда подключается черный щуп мультиметра. Черный щуп по умолчанию — это минус, общий провод. Поэтому он называется COM.
Настройка мультиметра
Для измерения напряжения, сопротивления или прозвонки радиодеталей красный щуп подключается в разъем VΩ.
Как пользоваться мультиметром новичку

Где плюс у мильтиметра

По умолчанию плюс — это красный провод, если вы его правильно подключили. Черный щуп мультиметра — это всегда минус, и он вставляется в разъем COM в независимости от режима работы.

Проверка работы

Как прозванивать детали с помощью мультиметра

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то  прибор покажет ноль.

Проверка мультиметра

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Как пользоваться мультиметром начинающему

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Измерение напряжений

Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.

Измерение переменного напряжения

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

Измерение напряжения мультиметром

Мультиметр выставлен на измерение переменного напряжения

Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.

Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.

Как измерить напряжение сети с помощью мультиметра

Проверка сетевого напряжения мультиметром

И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

Измерение постоянного напряжения с помощью мультиметра

Мультиметр выставлен на измерение постоянного напряжения

Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.
Как правильно измерить напряжение мультиметром

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

Проверка аккумулятора с помощью мультиметра

Измерение напряжения аккумулятора

То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.

Измерение аккумулятора мультиметром

Правильная полярность прибора и аккумулятора

Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка светодиода с помощью мультиметра

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Проверка радиодеталей мультиметром

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления мультиметром

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка резистора мультиметром

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Как проверить конденсаторы мультиметром
Переключаем прибор на шкалу с фарадами.

Проверка конденсаторов мультиметром

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Как проверить емкость конденсатора с помощью мультиметра

Измерение емкости конденсатора мультиметром

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, постоянный A—.

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.
Измерение тока с помощью мультиметра
Когда присутствуют такие надписи как «20 A MAX 10 SEC» это значит, что можно измерять токи не более 20 А не дольше 10 секунд. Иначе сгорит предохранитель.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h31э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Итог

Мультиметр это отличный измерительный прибор. На самом деле, он уступает специализированным, таким как ESR приборам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то лучше всего купить самый простой и обычный мультиметр, такой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть удобные подставки и подсветка дисплея.

Конечно, можно купить и более совершенный, с измерением емкости конденсаторов, но шкала и точность по сравнению со специализированными приборами будет очень низкой. Все таки мультиметр нужен для оперативного и быстрого измерения напряжений и проверки радиодеталей. Не нужно требовать от мультиметра высокой точности и богатой функциональности.

Полезные видео



Post Views: 1 010

Как пользоваться мультиметром

В первую очередь вы должны знать – мультиметр позволяет диагностировать неисправности электрооборудования, электросетей, электроматериалов и т.д.

В настоящее время существует большое число разнообразных моделей тестеров, которые, в основном, отличаются количеством функций и точностью измерения. Для того, чтобы правильно пользоваться цифровым мультиметром, давайте рассмотрим, что же он из себя представляет.

При этом, я намеренно не буду описывать возможности профессиональных устройств, ведь для домашнего использования подойдет практически любой, даже самый простой цифровой тестер, который в любом случае сможет измерять напряжение, сопротивление и силу тока в электрических цепях переменного или постоянного тока.

Стандартный цифровой мультиметр выглядит примерно так:


Простой мультиметр для дома


У него есть:

- Экран. На нем отражаются результат

- Колесо выбора режимов, с различными диапазонами измерений. Им выбираются параметры тестирования

- Два щупа – красный и черный. Ими выполняются непосредственно измерения требуемых участков цепи

Давайте более подробно рассмотрим эти основные компоненты, а также режимы работы, способы измерения, всё то, что необходимо знать, чтобы научиться пользоваться цифровым тестером.


Экран мультиметра


Экран мультиметра


У бытовых моделей тестеров экраны монохромные ЖК (жидкокристаллические), чаще всего без подсветки, различаются они по количеству отображаемых символов, наиболее распространены модели с четырьмя разрядами. При этом обычно не все 4 символа могут быть в диапазоне от 0 до 9ки, чаще первая цифра может быть 0 или 1, а вот оставшиеся три могут быть от 0 до 9 каждая.

Чем больше диапазон отображения, тем более точные вы получите показания. Но не следует путать это с погрешностью или точностью измерения приборов, тестер с отображаемыми 5тью разрядами и 4мя, могут одинаково точно выполнять замеры, но вот у первого вы сможете увидеть больше цифр значения, например, после запятой, когда как устройство с четырьмя разрядами, крайнюю цифру не покажет, округлив её значение.

На дисплее так же может отображаться различная дополнительная информация, вроде заряда батареи, выбранного режима измерения и т.д. кроме этого обязательно показывается знак минус, если значение отрицательное.



Колесо выбора режимов работы тестера


Выбор режима работы мультиметра


Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.


Чаще всего у стандартного тестера существуют следующие функции измерения:

V=  Измерение напряжения постоянного тока

V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

Ω  Измерение сопротивления

-hFE  Проверка транзисторов

o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

OFF  Выключение прибора

Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

AC - Alternating Current – переменный ток

DC - Direct Current – постоянный ток

И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.

Многие из этих режимов, имеют несколько пределов измерения - диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.


Диапазоны измерений мультиметра


Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:

- μ микро n/1 000 000

- m мили n/1 000

- k кило n*1 000

- M мега n*1 000 000

, где n-основная единица измерения.

Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.


Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!


Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.


Разъемы для подключения и щупы мультиметра



Разъемы и щупы тестера


Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета - один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений - сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп


Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.


Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.


Как измерять мультиметром


Существует три основных способа измерений мультиметром, каждый применяется для разных режимов:

Подключение щупов последовательно, в разрыв электрической сети, так измеряется сила тока.


измерение силы тока цифровым мультиметром, последовательное подключение


Подключение щупов параллельно электрической сети, так измеряется напряжение.


Измерение напряжение мультиметром, параллельное подключение


Подключение щупов к полюсам исследуемого объекта, так измеряется сопротивление и делается прозвонка.

Один из вариантов последовательного подключения, разница лишь в том, что источником питания для получения показаний является сам мультиметр, а проверяется так обесточенный элемент.


измерение сопротивления цифровым мультиметром


Теперь, когда вы имеете общее представление о том какие есть режимы работы и пределы измерений, а главное, как пользоваться мультиметром для измерения основных величин, предлагаю закрепить эти знания и приступить к замерам. Вы удивитесь, как много реально полезной информации можно получить тестером в быту.

В следующей статье, я расскажу, как прозвонить провода, как проверить батарейку, узнать напряжение сети и многое-многое другое, а пока вступайте в нашу группу вконтакте, следите за выходом новых материалов!

Как пользоваться мультиметром самостоятельно?

Иногда очень полезно знать о функциях приборов, которые всегда пригодятся в повседневной жизни. Хотите разобраться, как пользоваться мультиметром самостоятельно? Этот инструмент поможет как простому пользователю, так и опытному специалисту проверить детали, убедиться в работоспособности техники.

Фото: Nur.kz: Original

Что такое мультиметр и для чего он нужен

Прежде чем изучить правила пользования прибором, давайте разберемся, для чего он предназначен. Мультиметр — это измерительный тестер, комбинирующий сразу несколько функций. С его помощью вы сможете измерить:

  • силу переменного тока;
  • сопротивление цепи;
  • температуру;
  • индуктивность;
  • емкость;
  • частоту.

Принцип работы мультиметра прост, и воспользоваться его ресурсами может даже новичок. Самый простой тестер, который встречается в продаже, — цифровой. Значения сразу отображаются на дисплее в виде цифр. Старые аналоговые мультиметры оснащены стрелочной шкалой и почти не используются. Подобные приборы не столь точны, а их шкала имеет высокую долю ошибки.

Читайте также

Как узнать модель ноутбука: простые способы

Простая работа с мультиметром обусловлена его конструкцией, которая практически не отличается в зависимости от производителя. На лицевой панели расположен дисплей, ниже — механический переключатель и разъемы для щупов. Если рассматривать более навороченные модели, тогда вы найдете там кнопки для записи показателей или включения подсветки.

Фото: pixabay.com: UGC

Так устроен мультиметр. Как пользоваться прибором? Прежде всего изучите значения на панели. Итак:

  • OFF — тестер отключен;
  • Ω — сопротивление;
  • ACV (V~) — переменное напряжение;
  • DCV (V-) — постоянное напряжение;
  • DCA (А-) — постоянный ток.

Как работает мультиметр? Щупы нужно подсоединить к контактам измеряемого прибора, после чего на табло высветится результат. Для этого важно правильно подключить щупы. Запомните, что:

Читайте также

Что такое система «умный дом»

  1. Черный щуп подсоединяется к разъему COM.
  2. Красный, в зависимости от ситуации, переключается в отверстие VΩmA для измерения тока в пределах нормы. А если ток выше 200 мА, тогда провод необходимо переключить в позицию 10 ADC.

Фото: pixabay.com: UGC

Использование мультиметра поможет определить работоспособность техники или отдельной ее детали. К примеру, с помощью прибора можно выяснить, работает ли ТЭН в стиральной машине или его следует заменить. Либо определить силу напряжения в розетке, проверить конденсатор и транзистор.

Читайте также: Как восстановить флешку: инструкции и советы

Как пользоваться мультиметром: советы

Тестер — это максимально полезная вещь даже для домашнего мастера. Чтобы определить работоспособность детали, вам не придется вызывать мастера и переплачивать, просто возьмите мультиметр. Давайте выясним, как применять его в разных случаях:

Читайте также

Светодиодная лампа для авто: как сделать самостоятельно

  • Измерение постоянного напряжения.

Такой способ отлично подходит для измерения напряжения в розетке либо проверки батареек.

Как пользоваться тестером напряжения? Для этого подключение щупов не меняйте, а переключатель поверните в позицию V-. Теперь выберите примерное значение измерений. Лучше сразу поставьте большое, а затем снижайте.

Щупы параллельно подведите к контактам. При неправильной подводке мультиметр цифровой отобразит на экране знак минус. Это значит, вам нужно поменять щупы местами.

Фото: YouTube.com/Сергей Сощенко: UGC

Когда на дисплее появилось значение 008, к примеру, тогда напряжение батареек значительно ниже, чем установленный порог в мультиметре. Понижайте диапазон до тех пор, пока не появится 8,9. Это нормальное значение, которое показывает напряжение в 9 вольт. А если на дисплее появилась единица, тогда диапазон, наоборот, нужно повышать.

Читайте также

Масляный обогреватель: как выбрать

  • Измерение переменного напряжения.

Для этой процедуры щупы не переставляйте. Как правильно пользоваться мультиметром дальше? Поворотник установите в позицию V~.

На примере рассмотрим обычную розетку 220 вольт. Полярность подключения значения не имеет, а вот диапазон измерения установите на максимум. Вставьте щупы в розетку и смотрите на дисплей. В норме результат должен составить от 180 до 240 вольт.

Фото: YouTube.com/MasteR: UGC

  • Измерение сопротивления.

Этот способ поможет определить работоспособность техники и ее деталей. Прежде всего отключите измеряемый прибор от сети, иначе значение будет неточным. Переключатель поверните в позицию Ω.

Правильное пользование мультиметром включает подсоединение щупов к контактам. Если на табло показалась единица, OL или OVER, значит, случилась перегрузка и нужно установить больший диапазон. Но если на дисплее вы увидели ноль, тогда необходимо снизить диапазон.

Читайте также

Почему греется ноутбук

Фото: YouTube.com/Сергей Сощенко: UGC

  • Замер силы тока.

Сразу скажем, что мультиметр лучше не использовать для измерения диапазонов свыше 10 А, иначе тестер может выйти из строя. Кроме того, важно придерживаться последовательности подключения.

Как пользоваться тестером? Красный щуп подключите в гнездо mA или 10 ADC, а черный — COM. Переключатель поверните в позицию А- и подсоедините щупы в разрыв цепи, как показано на фото. Параллельное соединение запрещено, поскольку может вывести тестер из строя.

Фото: YouTube.com/Сергей Сощенко: UGC

  • Проверка радиодеталей.

На примере рассмотрим диод. Вам нужно определить, насколько деталь рабочая.

Как пользоваться устройством? Черный щуп подключите в отверстие COM, а красный — V/Ω. Далее черный щуп подведите к минусовому контакту диода, а красный — к плюсовому.

Читайте также

Самый простой металлоискатель своими руками

В исправном состоянии диод покажет цифровые показатели. Если же деталь сгорела, тогда на дисплее высветится единица, а если пробита — значения меньше единицы.

Фото: YouTube.com/Сергей Гаврилов: UGC

Здесь на сопротивление проверяется электрическая цепь. Если у вас есть мультиметр, инструкция поможет разобраться с правильным использование тестера.

Чтобы узнать, нет ли в проводе обрыва цепи, выберите отделение с колокольчиком. Замкните щупы вместе. Если слышен писк — мультиметр находится в рабочем состоянии. Теперь подведите щупы к концам провода. Издается писк? Провод целый. Если ничего не слышно, значит, есть обрыв и провод неисправен.

Фото: YouTube.com/Tonurwator: UGC

Придерживаясь нехитрых правил, вы сможете легко проверить детали и технику на работоспособность. Удачи!

Читайте также: Как настроить гитару новичку: советы

Читайте также

Как усилить Wi-Fi-сигнал: подробная инструкция

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЦИФРОВОЙ МУЛЬТИМЕТР

Модель UT58A / B / C: РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Model UT58A/B/C: OPERATING MANUAL Содержание Заголовок Обзор страницы Распаковка Осмотр Информация о безопасности Правила безопасной эксплуатации Международные электрические символы Структура измерителя Поворотный переключатель Функциональные кнопки Символы на дисплее

Дополнительная информация

UT202A Руководство по эксплуатации.Содержание

UT202A Operating Manual. Contents Заголовок Содержание Обзор страницы Распаковка Осмотр Информация о безопасности Правила безопасной эксплуатации Международные электрические символы Структура измерителя Функциональные кнопки и автоматическое отключение питания Символы на дисплее

Дополнительная информация

Ручной мультиметр для измерения дальности

Manual Ranging MultiMeter Руководство пользователя Руководство по измерению дальности MultiMeter, модель 82345 ВНИМАНИЕ: Перед использованием данного продукта прочтите, усвойте и соблюдайте Правила техники безопасности и Инструкции по эксплуатации.! Безопасность! Операция! Обслуживание!

Дополнительная информация

ЦИФРОВОЙ МУЛЬТИМЕТР, 7 ФУНКЦИЙ

7 FUNCTION DIGITAL MULTIMETER 7 ФУНКЦИОНАЛЬНЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР 90899 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ 3491 Mission Oaks Blvd., Camarillo, CA 93011 Посетите наш веб-сайт по адресу http://www.harborfreight.com. Авторское право 2004 г., Harbor Freight Tools. Все права

Дополнительная информация

Цифровой мультиметр с автоматическим выбором диапазона

AutoRanging Digital MultiMeter Руководство пользователя Цифровой мультиметр с автоматическим выбором диапазона Модель No.82139 ВНИМАНИЕ! Перед использованием данного продукта прочтите, усвойте и соблюдайте Правила техники безопасности и Инструкции по эксплуатации, приведенные в данном руководстве. Безопасность эксплуатации, техническое обслуживание

Дополнительная информация

Цифровой мультиметр с семью функциями

Seven function digital multimeter Семифункциональный цифровой мультиметр 98025: инструкция по установке и эксплуатации, распространяемая исключительно компанией Harbor Freight Tools. 3491 Mission Oaks Blvd., Camarillo, CA 93011 Посетите наш веб-сайт: http: // www.harborfreight.com

Дополнительная информация

10 Мультиметр. Руководство пользователя

10 Multimeter. Users Manual 10 Мультиметр Руководство пользователя 1991-2001 Fluke Corporation, Все права защищены. Напечатано в США. Все названия продуктов являются товарными знаками соответствующих компаний. 10 МУЛЬТИМЕТР m m Mk ВЫБОР ДИАПАЗОНА ВЫКЛ VDC VAC

Дополнительная информация

Модель UT71A / B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Model UT71A/B OPERATING MANUAL Модель UT71A / B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГЛАВА НАЗВАНИЕ СТРАНИЦА 1.2. Перед началом работы Обзор Распаковка Осмотр Информация о безопасности Правила безопасной эксплуатации Международные электрические символы Знакомство Turning

Дополнительная информация

Токовые клещи i410 / i1010 переменного / постоянного тока

i410/i1010 AC/DC Current Clamp / i1010 Токовые клещи переменного / постоянного тока. Инструкции по безопасности. XW Прочтите в первую очередь: Информация по безопасности. Чтобы обеспечить безопасную работу и обслуживание токовых клещей, следуйте этим инструкциям: Дополнительная информация

ВВЕДЕНИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ /

INTRODUCTION SAFETY PRECAUTIONS/ Номер титульной страницыВВЕДЕНИЕ .................................. 1 МЕРЫ ПРЕДОСТОРОЖНОСТИ / ПРЕДУПРЕЖДЕНИЯ .......... ....... 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................ 3 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ ..... ................. 6

Дополнительная информация

Цифровой мультиметр с двумя дисплеями

Dual Display Digital Multimeter Цифровой мультиметр с двумя дисплеями GDM-8246 GW INSTEK PART NO. 82DM-82460MG1 Это руководство содержит конфиденциальную информацию, защищенную авторскими правами.Все права защищены. Не является частью данного руководства

Дополнительная информация

Токоизмерительные клещи HVAC. Руководство пользователя

HVAC Clamp Meter. Users Manual Токоизмерительные клещи 902 HVAC Руководство пользователя PN 2547887 Май 2006 г. Ред. 1, 3/07 2006-2007 Fluke Corporation. Все права защищены. Отпечатано в Китае. Имена всех продуктов являются торговыми марками соответствующих компаний. LIMITED

Дополнительная информация

Зажим сопротивления заземления на тестере

Ground Resistance Clamp On Tester РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Зажим сопротивления заземления на тестере МОДЕЛЬ 382357 Введение Поздравляем вас с покупкой тестера сопротивления заземления Extech s 382357.Этот зажим на устройстве позволяет пользователю измерять землю

Дополнительная информация

Что такое мультиметр?

What is a multimeter? Что такое мультиметр? Мультиметр - это устройство, используемое для измерения напряжения, сопротивления и тока в электронике и электрическом оборудовании.Он также используется для проверки целостности цепи между 2 точками, чтобы убедиться, что

Дополнительная информация

Руководство пользователя. ProcessMeter

Users Manual. ProcessMeter 787 ProcessMeter Руководство пользователя апрель 1997 г., ред.3, 12/01 1997, 1898, 2000, 2001 Fluke Corporation, Все права защищены. Напечатано в США. Все названия продуктов являются товарными знаками соответствующих компаний. LIMITED

Дополнительная информация

Основные электрические концепции

Essential Electrical Concepts Основные электрические концепции Введение Современные автомобили включают в себя множество электрических и электронных компонентов и систем: Аудио Освещение Навигация Управление двигателем Управление коробкой передач Торможение и тяга

Дополнительная информация

Оглавление.заглавие

Table of Contents. Title Содержание Заголовок Номер страницы ВВЕДЕНИЕ ... 2 МЕРЫ ПРЕДОСТОРОЖНОСТИ / ПРЕДУПРЕЖДЕНИЯ ... 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ... 3 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ ... 8 ПРОЦЕДУРЫ ТЕСТИРОВАНИЯ ... 10 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ... 17 АККУМУЛЯТОР И ПРЕДОХРАНИТЕЛЬ

Дополнительная информация

Оглавление. Страница №

Table of Contents. Page No. Содержание Заголовок Номер страницы ВВЕДЕНИЕ ... 2 МЕРЫ ПРЕДОСТОРОЖНОСТИ / S ... 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ... 3 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ ... 8 ПРОЦЕДУРЫ ТЕСТИРОВАНИЯ ... 10 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ... 17 ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЕЙ ...

Дополнительная информация

Источники питания переменного тока с прямым отключением питания

AC Direct Off-Line Power Supplies Источники питания переменного тока с прямым отключением питания r Введение Многие источники питания постоянного тока, используемые в электронных системах, в том числе в этой технической школе, выпрямляют напряжение 120 вольт в электрической розетке. Начальный

Дополнительная информация

УСТРОЙСТВО ИСТОЧНИКА ПИТАНИЯ ПОСТОЯННОГО ТОКА C.С.

DC POWER SUPPLY ALIMENTATION C.C. МОДУЛЬ ИСТОЧНИКА ПИТАНИЯ C.C. ISO-TECH IPS 303A 201-3424 ISO-TECH IPS 601A 201-3446 82IP-303A0ME E1 УСЛОВИЯ БЕЗОПАСНОСТИ И СИМВОЛЫ БЕЗОПАСНОСТИ В данном руководстве или на продукте могут встречаться следующие термины: ПРЕДУПРЕЖДЕНИЕ. Предупреждение

Дополнительная информация

Комплект испытательных концов модели 1756

Model 1756 Test Lead Kit Keithley Instruments 28775 Aurora Road Cleveland, Ohio 44139 1-888-KEITHLEY http: //www.keithley.com, Модель 1756, Комплект тестовых проводов Общее назначение Информация о тестовых проводах Описание Эти измерительные провода позволяют использовать

Дополнительная информация

Модель UT713 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Model UT713 OPERATING MANUAL Модель UT713 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СОДЕРЖАНИЕ НАЗВАНИЕ СТРАНИЦА Введение Распаковка Проверка Информация по технике безопасности Включение калибратора Имитация измерения термопары Измерение термопары Имитация TC

Дополнительная информация

Электрический тестер T + и T + PRO

T+ and T+ PRO Electrical Tester Инструкция к электрическим тестерам T + и T + PRO Введение Электрические тестеры Fluke T + и T + PRO (тестер) имеют следующие функции: измерение переменного и постоянного напряжения, от 12 В до 600 В, с или

Дополнительная информация

Мультиметр с температурой

Multimeter with Temperature 16 Мультиметр с температурой P Прочтите в первую очередь: Инструкции по технике безопасности Чтобы обеспечить безопасное использование измерителя, следуйте этим инструкциям: Не используйте его, если на измерителе или измерительных выводах появляются

Дополнительная информация

1.ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. SAFETY INFORMATION Измеритель уровня звука с интерфейсом RS-232 72-860A ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www.tenma.com 1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ Внимательно прочтите следующую информацию по безопасности, прежде чем пытаться использовать или обслуживать измеритель. Используйте счетчик

Дополнительная информация

Основы сигнатурного анализа

Fundamentals of Signature Analysis Основы сигнатурного анализа Углубленный обзор тестирования при отключении питания с использованием аналогового сигнатурного анализа www.huntron.com 1 www.huntron.com 2 Содержание РАЗДЕЛ 1. ВВЕДЕНИЕ ... 7 НАЗНАЧЕНИЕ ...

Дополнительная информация

ЦИФРОВОЙ ТЕРМОМЕТР RS

RS DIGITAL THERMOMETER ЦИФРОВОЙ ТЕРМОМЕТР RS 1319A РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ C F MX MN AVG НАЗВАНИЕ СОДЕРЖАНИЕ СТРАНИЦА 1. ВВЕДЕНИЕ ... 1 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ... 1 3. НАИМЕНОВАНИЕ ДЕТАЛЕЙ И ПОЛОЖЕНИЕ ... 3 4. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ... 5

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG

TIG INVERTER INSTRUCTION MANUAL ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG Содержание Предупреждение Общее описание Блок-схема Основные параметры Принципиальная схема Установка и эксплуатация Предостережение Техническое обслуживание Список запасных частей Поиск и устранение неисправностей 3 4 4

Дополнительная информация

СВЧ-метр.Руководство пользователя

Microwave Meter. Instruction Manual Микроволновый расходомер 840046 Руководство по эксплуатации Микроволновый расходомер 840046 Авторское право Sper Scientific, 2009 г. ВСЕ ПРАВА ЗАЩИЩЕНЫ Отпечатано в США. Воспроизведение или передача содержимого этого руководства запрещены.

Дополнительная информация

СИСТЕМА УПРАВЛЕНИЯ ТАНКАМИ TMS

TMS TANK MANAGEMENT SYSTEM СИСТЕМА УПРАВЛЕНИЯ ТАНКАМИ TMS Страница 1 из 9 Руководство по эксплуатации ОБЩИЕ ПОЛОЖЕНИЯ Система управления резервуарами представляет собой индивидуальную конструкцию для управления, мониторинга и обеспечения эффективного хранения и распределения TMS.ФУНКЦИИ

Дополнительная информация

Talon VFD / Inverter Meter

Talon VFD / Inverter Meter Подана заявка на патент на ЧРП / инверторный расходомер Talon. Авторские права 2009. Стр. 1 из 37 Содержание Talon VFD / Inverter meter ... 1 Содержание ... 2 ПРЕДУПРЕЖДЕНИЕ ... 3 Краткое описание продукта ... 4 Предостережения относительно продукта и теория

Дополнительная информация

Основы цифровых мультиметров

The Basics of Digital Multimeters IDEAL INDUSTRIES INC.Основы цифровых мультиметров Руководство, которое поможет вам понять основные характеристики и функции цифрового мультиметра. Автор: Патрик Эллиотт, инженер по продажам, IDEAL Industries,

Дополнительная информация

Портативные портативные тестеры бытовой техники

Handheld portable appliance testers PAT100 SERIES Портативные портативные тестеры бытовой техники PAT100 SERIES Ручные портативные тестеры бытовой техники Простые отметки / крестики, индикация прохождения / негодности плюс измерение Питание от батареи с перезаряжаемыми опциями Включает

Дополнительная информация

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

MOUNTING AND OPERATING INSTRUCTIONS ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ CF 51/55 1.Объем поставки Вычислитель CF 51 / 55-1 с аккумулятором (опционально с сетевым питанием) - 1 кронштейн для настенного монтажа - упаковка с материалом для уплотнения, винты, стена

Дополнительная информация

Лабораторная работа E1: Введение в схемы.

Lab E1: Introduction to Circuits E1.1 Лабораторная работа E1: Введение в схемы Цель этой лабораторной работы - познакомить вас с некоторыми основными приборами, используемыми в электрических схемах. Вы научитесь пользоваться источником постоянного тока, цифровым мультиметром

. Дополнительная информация

Накладной тестер сопротивления заземления

Ground Resistance Clamp-On Tester Руководство пользователя накладной тестер сопротивления заземления МОДЕЛЬ 382357 Гарантия EXTECH INSTRUMENTS CORPORATION (компания FLIR) гарантирует, что основной прибор не имеет дефектов в деталях и изготовлении для одного прибора

. Дополнительная информация

Многофункциональный калибратор процессов

Multifunction Process Calibrator Многофункциональный калибратор процесса 725 Обзор продукта PN 1549644 Английский Январь 2000 Ред.2, 8/05 2000-2005 Fluke Corporation. Все права защищены. Напечатано в США. Все названия продуктов являются товарными знаками их

Дополнительная информация

Модели термопар термометров

Thermocouple Thermometer Models Технология упрощена ... Термопары, модели 60010-00 (Тип J) 60010-10 (Тип K) 60010-20 (Тип T) 68X309905 Ред. 1 04/04 СОДЕРЖАНИЕ 1. ВВЕДЕНИЕ 4 2. МЕРЫ ПРЕДОСТОРОЖНОСТИ 6 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дополнительная информация

Измеритель света (футовые свечи)

Light Meter (Foot Candles) Измеритель света (ножные свечи) 840021 Руководство по эксплуатации SPER SCIENTIFIC LTD.СОДЕРЖАНИЕ 1. ВВЕДЕНИЕ ... 2 2. ОПИСАНИЕ ПАНЕЛИ ... 3 3. ПРОЦЕДУРЫ ИЗМЕРЕНИЙ ... 4 4. НАСТРОЙКА НУЛЯ И КАЛИБРОВКА ...

Дополнительная информация

= V пик 2 = 0,707 В пик

= V peak 2 = 0.707V peak ОСНОВНАЯ ЭЛЕКТРОНИКА - НАЗНАЧЕНИЕ РЕКТИФИКАЦИИ И ФИЛЬТРА Предположим, вы хотите создать простой электронный блок питания постоянного тока, который работал бы от входа переменного тока (например, что-то, что вы могли бы подключить к стандартному

Дополнительная информация

СМЕСИТЕЛЬ ДЛЯ СБОРА КРОВИ

BLOOD COLLECTION MIXER СМЕСИТЕЛЬ ДЛЯ СБОРА КРОВИ, РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Модель CM735 No.CAT.CM73522Ce Centron Technologies Corporation 319-25 Sadang-4-dong, Dongjak-ku Seoul, Korea 156-823 Тел. + 82-2.522.7807 Факс + 82-2.522.7806 Стол

Дополнительная информация

Транзисторные усилители

Transistor Amplifiers Physics 3330 Эксперимент № 7, осень 1999 г. Транзисторные усилители Назначение Целью этого эксперимента является разработка биполярного транзисторного усилителя с коэффициентом усиления минус 25 по напряжению. Усилитель должен принимать входной сигнал

. Дополнительная информация .

Как использовать цифровой мультиметр

Так же, как стетоскоп для врачей, переполнение стека для программистов, гаечные ключи для механика и Джарвиса для Тони Старка. Мультиметр является очень важным инструментом для инженеров, которые заинтересованы в работе с электроникой. Возможно, это будет первый инструмент, с которым мы познакомимся, когда начнем изучать вещи, связанные с электроникой.

В этой статье мы узнаем , как использовать цифровой мультиметр и как это поможет нам в нашем путешествии с электроникой. Это будет очень простая статья, которая познакомит вас с различными операциями с мультиметром. .В конце этой статьи вы узнаете, как измерить напряжение мультиметром, измерить постоянный ток, проверить целостность цепи, измерить сопротивление, а также проверить, находятся ли некоторые компоненты, такие как светодиоды и диоды, в рабочем состоянии. Фуу ... звучит как большой список, не так ли! Но поверьте мне, они будут очень полезны, когда вы попробуете что-то самостоятельно. Поэтому расслабьтесь и прочитайте, а я постараюсь сделать эту статью как можно более интересной.

Как измерить напряжение с помощью мультиметра:

Обычно мультиметром можно измерить два разных напряжения.Один - это напряжение постоянного тока, а другой - напряжение переменного тока. Почти все электронные устройства работают с постоянным напряжением (обычный переменный ток будет преобразован в постоянный), и поэтому постоянное напряжение является наиболее измеряемым параметром.

Наш мультиметр может измерять как переменное, так и постоянное напряжение. Начнем с постоянного напряжения.

Как измерить напряжение постоянного тока с помощью мультиметра:

Перед выполнением любых измерений необходимо проверить на мультиметре две вещи. Это Позиция испытателей (a.k.a тестовые щупы) и выбор режима / диапазона. По умолчанию черный измерительный провод должен находиться в разъеме COM , а красный измерительный провод должен находиться в разъеме В . Это положение изменится, только если мы измеряем ток.

Итак, для измерения напряжения черный измерительный провод должен быть в разъеме COM, а красный провод - в разъеме V. Теперь нам нужно выбрать режим, используя регулятор, похожий на ручку в центре мультиметра. Мы должны найти символ напряжения постоянного тока (показанный на рисунке ниже) и выбрать диапазон под ним.По умолчанию диапазон будет таким: 200 мВ, 2 В, 20 В, 200 В и 600 В. В зависимости от уровня напряжения, которое вы планируете измерить, вы можете выбрать диапазон. И не волнуйтесь, он не взорвется, если вы выберете меньшую дистанцию, по которой всегда сможете ударить и попробовать. Например, если вы измеряете 35 В, и если вы поместите его в диапазон 20 В, то ваш счетчик будет просто читать 1, это означает, что вы должны выбрать диапазон высокого напряжения в этом случае 200 В. На картинке ниже я установил измеритель так, чтобы он считывал напряжение постоянного тока, которое находится в диапазоне 20 В.

How to measure DC voltage with Multimeter

После того, как мы настроили измеритель, мы можем просто поместить щупы на клеммы, на которых мы должны измерять напряжение. Поместите красный провод на положительную клемму, а черный провод на отрицательную клемму, и вы получите значение напряжения. Если вы измените полярность кабеля, вы все равно получите значение, но оно будет с отрицательным знаком, всегда используйте щупы с правильной полярностью, чтобы избежать ошибок. Вы можете измерить напряжение аккумулятора, адаптера постоянного тока, зарядного устройства телефона и даже падение напряжения на каждом компоненте в цепи во время отладки приложений.В видео ниже показано, как измерить напряжение постоянного тока с помощью мультиметра .

Как измерить напряжение переменного тока с помощью мультиметра:

Хотя напряжение переменного тока редко измеряется с помощью цифрового мультиметра, оно по-прежнему важно в местах, где присутствует сеть переменного тока. Чтобы измерить напряжение переменного тока, поместите красный провод в гнездо V, а черный - в гнездо COM, как показано на рисунке ниже. Теперь установите режим с помощью ручки, мы должны поместить ее на символ переменного напряжения (показано на рисунке ниже).Обычно у нас есть два диапазона для напряжений переменного тока: 200 В и 600 В. Для измерения напряжения переменного тока в Индии, которое составляет 220 В, мы должны перевести его в режим 600 В, как показано на рисунке ниже.

How to measure AC voltage with Multimeter

Процесс измерения в точности аналогичен измерению постоянного напряжения, но здесь нет полярности, поскольку мы имеем дело с переменным током. В следующем видео показано , как измерить напряжение сети переменного тока с помощью мультиметра .

Как измерить постоянный ток с помощью мультиметра:

Большинство обычных мультиметров не имеют возможности измерения переменного тока, поэтому мы обсудим только измерение постоянного тока, однако, если вы ищете прибор для измерения тока, клещи.Не пытайтесь измерить переменный ток мультиметром постоянного тока, это может привести к необратимому повреждению измерителя.

Для измерения постоянного тока черный датчик следует поместить в разъем COM, а красный датчик - в разъем A, как показано на рисунке ниже. Это сделано потому, что ток всегда следует измерять последовательно. Также обратите внимание, что некоторые измерители могут иметь два слота A в зависимости от диапазона, поэтому обязательно прочтите символ перед подключением. Затем мы можем выбрать режим, повернув ручку на символ постоянного тока (как показано на рисунке).Опять же, у нас есть диапазоны от 200 мкА до 10А, мы можем выбрать требуемый диапазон. На изображении ниже измеритель настроен на считывание постоянного тока на уровне 2 мА, поэтому я использую тот же слот V. Но если ток 10А, то надо было поменять слот.

How to measure DC current with Multimeter

Как было сказано ранее, ток можно измерить только последовательно с нагрузкой. Поэтому, если вы хотите измерить ток, протекающий по любому проводу, вы должны отсоединить провод и подключить этот измеритель последовательно, поместив один зонд на одном конце, а другой - на другом.На видео ниже показано , как измерить ток, протекающий через провод, питающий светодиод.

Как проверить целостность с помощью мультиметра:

Еще одна важная и полезная функция мультиметра - проверка целостности цепи. Это спасательный инструмент, который помогает отлаживать электронику, будь то ваша новая печатная плата или простое соединение на макетной плате, вы можете использовать инструмент непрерывности, чтобы проверить, есть ли соединение между двумя терминалами.Это также можно использовать для обнаружения обрыва провода .

Устройство проверяет целостность любого провода или цепи. , поместите черный датчик в разъем COM, а красный датчик в разъем V, затем поверните ручку к символу целостности (показано на рисунке ниже). Чтобы проверить целостность цепи между клеммами, скажем, клемма A и клемма B, поместите один датчик (любой датчик) на клемму A, а другой - на клемму B. Если есть соединение между клеммой A и клеммой B, то счетчик покажет ноль, и вы также получите звуковой сигнал.Если соединение отсутствует, вы не услышите звуковой сигнал.

How to check continuity with Multimeter

На видео ниже будет показано, как проверить целостность цепей и как обнаружить обрыв соединения .

Как измерить сопротивление с помощью мультиметра:

Один из наиболее часто используемых и неизбежных компонентов электроники - это резисторы. Доступен широкий диапазон резисторов в зависимости от их номинальной мощности и значения сопротивления, значение каждого резистора будет указано с помощью цветовой кодировки.Важно научиться считывать значение резисторов с помощью цветового кода, но в некоторых случаях бывает трудно прочитать цвет. В таких случаях мы можем использовать мультиметр, чтобы легко прочитать значение сопротивления резистора.

От

до измерьте сопротивление мультиметром. убедитесь, что черный щуп находится в гнезде COM, а красный - в гнезде V. Теперь поверните ручку к символу сопротивления. Опять же, у нас есть диапазоны от 200 Ом до 2 МОм, выберите тот, который вам нужен, здесь, на рисунке ниже, я помещаю его на значение 20 кОм.Вы всегда можете попробовать разные диапазоны, чтобы получить правильный диапазон, подходящий для вашего резистора.

How to measure resistance with multimeter

На видео ниже показано, как можно измерить значение сопротивления с помощью мультиметра . Измеренное значение не будет точным; это можно использовать просто как приближение. Кроме того, если резистор находится внутри цепи, мы не должны измерять сопротивление с помощью мультиметра, поскольку он покажет неправильные значения.

Как проверить компоненты в диодном режиме:

Еще один интересный режим мультиметра - это режим Diode.Вы когда-нибудь задумывались, находится ли светодиод / диод в вашей цепи в рабочем состоянии или какого цвета ваш светодиод может светиться при включении! Больше не думайте, переводите мультиметр в диодный режим и сразу же проверяйте. Вы проверяете полярность своего светодиода и даже заставляете его светиться, чтобы проверить его работу.

Чтобы использовать диодный режим, убедитесь, что черный датчик находится в разъеме COM, а красный датчик - в разъеме V. Теперь установите ручку регулятора на символ диода, как показано на рисунке ниже. Режим диода и режим сопротивления 2K используют одно и то же место, так что не беспокойтесь об этом.Теперь поместите красный зонд на анод и черный зонд на катод светодиода, и он должен светиться. Это работает, потому что светодиод также является формой диода, если вы измените полярность, светодиод не будет светиться, то же самое можно использовать для проверки работы диода.

How to check components using diode mode in multimeter

На видео ниже показано , как мы можем использовать режим Diode для проверки состояния светодиодов и диодов . Опять же, этот метод не рекомендуется использовать, когда компоненты находятся в цепи, потому что существующие соединения могут привести к плохому / неправильному результату.

.Цифровой мультиметр

Ручной инструмент - Купить портативный цифровой мультиметр, цифровой мультиметр, Dmm Продукт на Alibaba.com

Описание продукта

1999 Цифровой мультиметр размером с ладонь с емкостным самозащитным диодным триодом

Основные характеристики / особые характеристики:

    Портативный цифровой мультиметр серии
  • UA33 - это полнофункциональные продукты, стабильная работа, новая структура, безопасная и надежная
  • Маленький портативный цифровой мультиметр с ручным диапазоном 3 1/2
  • Это ремонт идеального семейства инструментов, школы, плавки, телекоммуникаций , производство, нефть, оборона, энергетика, химическая промышленность и другие отрасли
Основные функции Диапазон Точность
Напряжение постоянного тока
Напряжение переменного тока
200 мВ / 2 В / 20 В / 200 В / 600 В
200 В / 600 В
± (0.5% +3)
± (1,2% +10)
Постоянный ток 20 мА / 200 мА / 10 А ± (1% +2)
Сопротивление 200 Ом / 2000 Ом /
200 кОм / 20 МОм
± (0,8% +3)
Специальная функция
Емкость 2 мкФ-200 мкФ
Испытание диодов
Испытание триода
Защита от ударов
Индикация низкого заряда батареи
Входное сопротивление 10 МОм
Сохранение данных
Подсветка
Максимальный дисплей 1999
Размер дисплея 47x27 мм
Питание Аккумулятор 9В (F622)
Общие характеристики
Цвет фюзеляжа
Вес фюзеляжа

Красный + железный пепел
Около 176 г
Максимальный дисплей 1999
Стандартная упаковка Подарочная коробка

Сопутствующие товары:

Информация о компании

Интегрированный производитель измерительных инструментов

Мы специализируемся на разработке, проектировании, производстве и продаже различных измерительных приборов.Мы всегда придерживаемся ориентации на элиту приборостроительной и измерительной промышленности в Китае и во всем мире, и наши продукты имеют свои особенности.

Мы стремимся к оптимальному продвижению высокотехнологичных брендов в Китае и мире. В наш ассортимент входят инфракрасные термометры, измерители освещенности, цифровые мультиметры, токоизмерительные клещи постоянного и переменного тока и т. Д. С момента основания нашей компании наша продукция пользуется репутацией высокого качества.

FAQ

Q: У вас есть запасы?

A: Да, обычно у нас есть запасы; Если нет на складе, время выполнения заказа составляет 7-15 дней.

В: Можно мне образцы?

A: Доступны образцы для оценки.

Q: Доступны ли OEM и ODM?

A: OEM и ODM приветствуются.

Если вы не найдете именно то, что вам нужно, свяжитесь с нами для получения более подробной информации.

.

Мультиметры аналоговые и цифровые

Мультиметры

Мультиметр - самый важный электронный измерительный прибор. Даже если у вас есть лишь мимолетный интерес к электронике, вам следует подумать о покупке дешевой, потому что она имеет много применений в доме, на работе и при работе с техникой или автомобилями. Но если вы серьезно относитесь к электронике, подумайте о покупке качественного, высокоомного и высокоточного мультиметра. В идеале у вас должны быть как цифровой, так и аналоговый мультиметр.

Аналоговые мультиметры менее дорогие, несколько менее точные, чем цифровые. На сегодняшний день они лучше всего подходят для наблюдения за тенденцией медленно изменяющегося напряжения, сопротивления или тока.

Цифровые мультиметры обычно на более точные, и легче считываются , чем их аналоговые аналоги. Они лучше всего подходят для определения точного значения напряжения, тока или сопротивления. Цифровой мультиметр может оказаться немного более надежным, если вы случайно поставите его на неправильную шкалу.Они также могут иметь больше функций, таких как измеритель емкости, датчик температуры или частотомер.

Точность не критична для хобби-электроники или ремонта бытовой техники, но важна надежность. Необходима пара качественных, надежных и хорошо изолированных тестовых проводов . Дешевые мультиметры могут поставляться со слишком тонкими или хлипкими проводами; замените их на качественные, чтобы избежать поражения электрическим током. Если вы хотите быть рядом и наслаждаться экспериментами с электроникой, всегда относитесь к электричеству с уважением, которого оно заслуживает!

В следующей таблице перечислены диапазоны постоянного и переменного напряжения, тока, сопротивления и частоты, которые можно измерить с помощью самых популярных цифровых мультиметров на рынке:

Модель Счетчики В постоянного тока В переменного тока Постоянного тока A переменного тока A Сопротивление. Емкость. Част.
M830B DT830B 2000 0,1 мВ - 1000 В 0,1 В - 750 В 0,1 мкА - 10 А - 0,1 Ом - 2 МОм - -
M832 2000 0,1 мВ - 1000 В 0,1 В - 700 В 1 мкА - 10 А - 0,1 Ом - 2 МОм - -
M838 2000 0.1 мВ - 1000 В 0,1 В - 700 В 1 мкА - 10 А - 0,1 Ом - 2 МОм - -
M890D 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мкА - 20 А 10 мкА - 20 А 0,1 Ом - 200 МОм 1 пФ - 20 мкФ -
M890F 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мкА - 20 А 10 мкА - 20 А 0.1 Ом - 200 МОм 1 пФ - 20 мкФ 20 кГц
M890C + 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мкА - 20 А 10 мкА - 20 А 0,1 Ом - 200 МОм 1 пФ - 20 мкФ -
M890G DT-830G 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мкА - 20 А 10 мкА - 20 А 0,1 Ом - 20 МОм 1 пФ - 20 мкФ 20 кГц
M9502 2000 0.1 мВ - 1000 В 0,1 мВ - 700 В 0,1 мкА - 20 А 0,1 мкА - 20 А 0,1 Ом - 200 МОм 1 пФ - 20 мкФ -
M93 2000 1 мВ - 400 В 0,1 В - 400 В 0,1 мА - 200 мА - 1 Ом - 2 МОм - -
M93A 2000 1 мВ - 400 В 0,1 В - 400 В - - 1 Ом - 2 МОм - -
Innova
3320
2000 0.1 мВ - 600 В 1 мВ - 600 В 10 мкА - 10 А 10 мкА - 100 мА 0,1 Ом - 20 МОм - -
M300 2000 1 мВ - 500 В 0,1 В - 500 В 0,1 мА - 200 мА - 1 Ом - 2 МОм - -
M320 4000 1 мВ - 600 В 1 мВ - 600 В 10 мкА - 400 мА 10 мкА - 400 мА 0.1 Ом - 40 МОм - -
M3211D 2000 0,1 мВ - 500 В 1 мВ - 500 В 0,1 мА - 200 мА 0,1 мА - 200 мА 0,1 Ом - 20 МОм - -
M3900 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 10 мкА - 20 А 10 мкА - 20 А 0,1 Ом - 20 МОм - -
Fluke
87-5
20000 0.1 мВ - 1000 В 0,1 мВ - 1000 В 0,1 мкА - 10 А 0,1 мкА - 10 А 0,1 Ом - 50 МОм 10 пФ - 10 мФ 200 кГц
Fluke
114
6000 0,1 мВ - 600 В 0,1 мВ - 600 В - - 0,1 Ом - 40 МОм - -
Fluke
115
6000 0,1 мВ - 600 В 0,1 мВ - 600 В 1 мА - 10 А 1 мА - 10 А 0.1 Ом - 40 МОм 1 нФ - 10 мФ 50 кГц
Fluke
117
6000 0,1 мВ - 600 В 0,1 мВ - 600 В 1 мА - 10 А 1 мА - 10 А 0,1 Ом - 40 МОм 1 нФ - 10 мФ 50 кГц
Fluke
175
6000 0,1 мВ - 1000 В 0,1 мВ - 1000 В 10 мкА - 10 А 10 мкА - 10 А 0,1 Ом - 50 МОм 1 нФ - 10 мФ 100 кГц
Fluke
177
6000 0.1 мВ - 1000 В 0,1 мВ - 1000 В 10 мкА - 10 А 10 мкА - 10 А 0,1 Ом - 50 МОм 1 нФ - 10 мФ 100 кГц
Fluke
179
6000 0,1 мВ - 1000 В 0,1 мВ - 1000 В 10 мкА - 10 А 10 мкА - 10 А 0,1 Ом - 50 МОм 1 нФ - 10 мФ 100 кГц
Fluke
787
30000 0.1 мВ - 1000 В 0,1 мВ - 1000 В 1 мкА - 1 А 1 мА - 1 А 0,1 Ом - 40 МОм - 20 кГц
MY-61 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мА - 20 А 1 мА - 20 А 0,1 Ом - 200 МОм 1 пФ - 20 мкФ -
MY-62 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мА - 20 А 1 мА - 20 А 0.1 Ом - 200 МОм 1 пФ - 20 мкФ -
MY-63 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мА - 20 А 1 мА - 20 А 0,1 Ом - 200 МОм 1 пФ - 20 мкФ 20 кГц
MY-64 2000 0,1 мВ - 1000 В 0,1 мВ - 700 В 1 мА - 20 А 1 мА - 20 А 0,1 Ом - 200 МОм 1 пФ - 20 мкФ 20 кГц
MY-65 20000 0.01 мВ - 1000 В 0,1 мВ - 700 В 0,1 мА - 10 A 0,1 мА - 10 A 0,01 Ом - 200 МОм 0,1 пФ - 20 мкФ 20 кГц
MY-68 3260 0,1 мВ - 1000 В 1 мВ - 700 В 0,1 мА - 10 А 0,1 мА - 10 А 0,1 Ом - 32,6 МОм 100 пФ - 32,6 мкФ 200 кГц
.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
