Мультиметр dt9205a инструкция по применению

Описание мультиметра DT9205A

Мультиметр DT9205A представляет собой сложное устройство для измерения тока, напряжения, сопротивления. Необходимо учитывать параметры, особенности, функции модели. Также важно рассмотреть комплект товара — DT 9205а инструкция, щуп, батарея.

Для чего используется мультиметр DT9205A

У цифрового мультиметра широкая сфера применения. Он подходит для измерения тока и рабочего напряжения в цепи. На предприятиях и в лабораториях оборудование применяется для замера сопротивления.

Важно! Если в цепи используются диоды либо транзисторы, можно узнать об их проводимости.

Параметры мультиметра DT9205A

В руководстве мультиметра указаны следующие параметры:

• масса 0,3 кг,
• гарантия 2 года,
• напряжение 750 вольт,
• категория безопасности — 2,
• напряжение питания 9 В,
• минимальная температура 0 градусов,
• предохранитель 500 миллиампер,
• частота — 2 измерения в секунду,
• максимальная температура плюс 40 градусов.

Описание функций

В комплекте товара находится непосредственно мультиметр ДТ9205А, инструкция по применению, щуп, а также батарея.

• измерение силы тока;
• определение электрического сопротивления;
• замер переменного напряжения;
• тест проводимости элементов.

На промышленных предприятиях устройство выбирают из-за наличия дисплея. На экране может показываться 4-значное число. Если рассматривать переднюю панель, имеются следующие элементы:

• переключатель;
• индикатор перезагрузки;
• регулятор угла;
• кнопки (отключение, цепь переменного тока, фиксация измерений).

Если пользоваться тестером в цепи переменного тока, допустимый параметр напряжения 200 мВ. Также мультиметровый прибор (multimeter) способен уловить электрический поток 750 вольт. Работая в цепи постоянного тока, минимальный показатель напряжения 200 мВ. Максимум устройство способно уловить показатель 1000 вольт. Что касается использования в цепях переменного тока, устройство функционирует в следующих диапазонах:

Также есть возможность определять сопротивления, минимальный параметр 200 Ом. Если в цепи используются электролитические конденсаторы, максимальный параметр доходит до 200 МОм. По функциональной части отмечается высокий предел измерения постоянного тока — 220 ампер.

Важно! Представленная модификация не предназначена для определения температуры окружающей среды.

Минимальный порог емкости — 20 нФ. Мультиметр способен показать конденсаторы с характеристикой до 200 мкФ. Но у представленной модели, к сожалению, не предусмотрена функция изменения частоты (в отличие от версии DT9208A, которая выпущена несколько позже). При тестировании диодов минимальный уровень напряжения 2,8 В и максимум может доходить до 1 мА.

Если в цепи есть транзисторы, необходимо переключиться на опцию «hFE». Тогда представится возможность определить напряжение компонентов от 0 до 1000 вольт.

Как правильно использовать

При эксплуатации мультиметра необходимо придерживаться правил безопасности. Если корпус повреждён, необходимо выключить прибор и обратиться в сервисный центр. Когда проводятся замеры, пальцами нельзя прикасаться к гнездам. Для настройки оборудования используется поворотный переключатель. Он позволяет менять единицы измерения, а также функции.

Когда цепь находится под напряжением, запрещается переводить прибор на опцию тестирования сопротивления. Если требуется узнать силу постоянного либо переменного тока, при помощи поворотного переключателя выбирается функция «СОМ». Когда все сделано правильно, сработает красный индикатор.

Первоначально производятся замеры от 200 мА. Необходимо дождаться положительного или отрицательного результата. Затем можно переключиться на другой режим. Чтобы определить сопротивление в цепи, необходимо вывести поворотный переключатель назначения «Ω». Следующим шагом подключается щуп устройства. При замере сопротивления надо следить за показаниями дисплея. Когда процедура завершена, следует выключить аппарат.

Выше описана инструкция по эксплуатации мультиметра DT9205A. Учитываются его характеристики, область применения. Прибор считается многофункциональным, однако есть правила безопасности, которые нельзя нарушать.

Мультиметр DT9205A: обзор технических характеристик и настройки

После покупки универсального прибора Multimeter Digital DT9205A пользователи часто задаются вопросом, как правильно его настроить, выбрать рабочие диапазоны для более точных результатов, как пользоваться мультиметром, чтобы он работал без сбоев, поломок и длительное время.

Проведем краткий обзор мультиметра с описанием всех его возможностей и настроек.

Краткий обзор

Цифровой мультиметр предназначен для измерения силы тока, постоянного, переменного напряжения, сопротивления, емкости конденсаторов.

С его помощью определяют коэффициент усиления частот транзистора, проводят диодное тестирование и прозвон цепи со звуковым сигналом.

Мультиметр DT9205A — надежный, компактный, цифровой тестер. Это отличный помощник в любительской радиотехнике, промышленной отрасли, сельском хозяйстве.

Мультиметр цифровой вычисляет надежность и работоспособность любого бытового прибора, с точностью оценивает безопасность использования выключателей, розеток, электрооборудования.

Его можно использовать при починке электроцепи автомобиля, ремонте радиоаппаратуры, блоков питания, в лабораторных исследованиях.

Цифровой мультиметр многофункционален, портативен. Питание осуществляется за счет батарейки. Благодаря небольшим размерам прибора его транспортировка и хранение не составляют труда.

В его состав входят аналого-цифровой преобразователь, который выполнен по КМОП-технологии (металл-оксид-полупроводник) с такими функциями, как автоматическая калибровка нуля, индикация отрицательной полярности. Схема имеет защиту от перегрузки и перенапряжения во всех диапазонах.

Хорошую работу обеспечивает 30-позиционный поворотный переключатель режимов.

Прорезиненный чехол предохраняет аппарат от внешнего воздействия и случайных падений.

Отзывы пользователей, которые приобрели данное устройство, только положительные. Мультиметр прост, удобен в работе. Стоимость его невысокая.

Единственный недостаток модели состоит в том, что тестер не поддерживает режимов измерения температуры, термоэлектрический преобразователь или термопара отсутствуют.

В комплект устройства входят:

Характеристики и функции

Основные характеристики и функции мультиметра DT9205A:

1. Точность базового постоянного тока — ±0,5%.
2. Измерение емкости — 1 пФ — 20 мкФ.
3. Измерение сопротивления — 0,1 Ом — 200 МОм.
4. Индикация неправильно проведенного тестирования.
5. Максимальный показатель на ЖК-экране — 1999 (3 1/2 знака).
6. Максимальное напряжение входа СОМ — 50 В (постоянное).
7. Принцип работы — АЦП с 2-петлевым интегратором.
8. Скорость проверки — 3 отсчета в секунду.
9. Диапазон температур точного измерения — 18-28°C.
10. Диапазон рабочих температур — 0-40°C.
11. Температура хранения — 10-50°C.
12. Возможность регулирования наклона экрана.
13. Автоматическое выключение аппарата.
14. Удобная подставка.
15. Размеры — 186х86х41 мм.
16. Вес — 318 г.
17. Бренд — Digital.
18. Страна-производитель — Китай.

Основные измерения мультиметра

Для проведения измерений постоянного или переменного напряжения необходимо следовать инструкции:

1. Подключите черный щуп во входное гнездо СОМ, красный — во входное гнездо V/Ω.
2. Поверните переключатель режимов в требуемую позицию DCV.
3. Присоедините щупы к устройству, которое проверяется. На экране будут отображаться параметры напряжения, полярность.

При измерении показателей силы тока необходимо:

1. Присоединить черный щуп к гнезду СОМ, красный — к гнезду А (максимум 200 мА) или входу 20 А (максимум — 20 А, 10 секунд).
2. Переключатель поверните в позицию DCA.
3. Соедините щупы последовательно к измеряемому устройству.
4. На экране будут отображены показатели силы тока, полярность.

В процессе измерения этих параметров необходимо учитывать такие факторы:

• если исследуемое напряжение неизвестно, кнопку переключателя диапазонов выставляют в максимальное положение;
• при появлении на индикаторе символа перегрузки и перенапряжения 1 переключатель поворачивают на больший рабочий диапазон;
• на вход не прикладывают более 1000 В для постоянного напряжения и 700 В для переменного напряжения, чтобы не повредить принципиальную схему прибора;
• при работе с высокими напряжениями нельзя касаться цепи;
• время проведения измерений не должно быть больше 15 секунд при подключении к гнезду 20 А, иначе схема аппарата выйдет из строя, так как отсутствует предохранитель.

Многие начинающие радиолюбители не знают, как пользоваться мультиметром для измерения сопротивлений.

Для решения этого вопроса необходим тестер и исследуемое сопротивление. Перед проведением работы схема должна быть обесточена.

Далее проделайте такие операции:

1. Присоедините черный щуп ко входному гнезду СОМ, красный — к гнезду V/Ω (полярность красного щупа +).
2. Поверните переключатель в позицию Ω, присоедините щупы к проверяемой схеме.

Рабочие замечания, которые надо учитывать при тестировании сопротивления:

1. Если значение используемого сопротивления больше максимального для рабочего диапазона, индикатор покажет перегрузку 1, настройте на более широкий диапазон.
2. При сопротивлении больше 1 МОм для установления постоянного режима необходимо некоторое время.
3. Если схема разомкнута, индикатор также показывает перегрузку.
4. Питание должно быть отключено при измерении внутреннего сопротивления, конденсаторы разряжены.
5. В диапазоне 200 МОм при замыкании щупов накоротко экран покажет символ 1, что является нормальным состоянием, при измерении в 10 МОм на диапазоне 200 МОм на экране будет 11,0 МОм, сопротивление в 100 МОм — 101,0 МОм. 10 единиц младшего разряда являются константами. Требуемое значение определяют способом вычитания их из результатов тестирования.

Для измерения емкости переключатель режимов устанавливают в позицию F, разряжают конденсатор, замкнув его выводы, и подключают ко входному гнезду Cx, соблюдая полярность.

Результаты будут показаны на экране. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя.

При определении направления тока диодов точно так же соединяют щупы к гнездам СОМ, V/Ω на панели мультиметра. Переключатель режимов устанавливают в положение диодного тестирования, щуп подсоединяют к диоду.

Прямое падение напряжений будет отображаться на экране при протекании прямого тока, измеряется в милливольтах. Если ток движется обратно, появляется символ перенапряжения 1. Тестовый ток — 1,5 мА.

Присоедините щупы к 2 точкам проверяемой цепи. При сопротивлении меньше 70 Ом встроенный динамик подает звуковой сигнал. Это явление называется прозвоном цепи.

Измерение коэффициента усиления частот транзистора выполняют следующим образом:

1. Поворотный переключатель выставляют в позицию hFE.
2. Определяют тип транзистора (NPN или PNP), цоколевку его выводов.
3. Присоединяют правильно выводы во входные гнезда мультиметра.
4. При токе базы 10 мкА и напряжении коллектора-эмиттера около 3 В индикатор покажет приблизительное значение коэффициента hFE.

Следуя данной инструкции, можно обеспечить работу мультиметра на долгие годы. При правильной настройке и грамотном подключении к устройствам прибор будет работать без поломок, сбоев и показывать точные результаты.

Тема: нужна инструкция DT9205A

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

нужна инструкция DT9205A

Помогите пожалуйста найти инструкцию на мультиметр DIGITAL DT9205А за ранее спасибо

dt9205a

а этот мультиметр DT9205A должен сам выключать питание?
как его заставить это сделать, не выключается – прождал более получаса..

спасибо за инструкцию!

но вопрос про автоотключение остается в силе

Последний раз редактировалось maslovets; 05.03.2010 в 11:56 . Причина: обьединено

Задам вопрос к владельцам сего прибора.
Как измерять им ёмкость конденсаторов ? где плюс где минус ? у меня над входами С и Х литеры что из них плюс не знаю подскажите.

И ещё Автовыключение в нём не работает похоже если кто добился его работы напишите.

Не совсем в тему, но может кому-то пригодится.

В этой модели ручка переключения режимов и диапазонов, своей нижней стороной постоянно трется об печатную плату. Со временем, ручка протирает печать до разрыва дорожек. Рекомендуется, в местах трения, на печатные проводники напаять медные проволочки. Лучше брать не ММ, а жесткую медь. Возможно, через год-два придется заново перепаивать проволочки, зато не нужно будет восстанавливать печать.

Если уж будете разбирать мультиметр, все трущие поверхности (в том числе и печатные дорожки переключателя) смажьте какой-нибудь консистентной смазкой. После смазки переключение становится очень мягким, душа не нарадуется.

multimeter DT-9205A Руководство пользователя:

Мультиметр для “чайников”: базовые принципы проведения измерений мультиметром:

спасибо ваши ссылки очень полезны особенно для начинающих радиолюбителей.

Купил на Али похожий мультик. Кто из знатоков прояснит, пожалуйста:
1. Что за кнопка (или просто типа декор) DH ?
З.Ы. Похоже на запоминание показания, но не фурычит (при попытке нажатия особого хода или щелчка не происходит) – показания на экране не остаются. Светодиод на ней рабочий – при прозвонке отзывается.
2. Что за странная наметка ,,1.5V mA,, между OF и прозвонкой ?
3. . белый треугольник с желтой молнией ,, между hFE и 200m ?
Вложение 269983

1 DATA HOLD Фиксация показаний дисплея. Индицируется символом Н (кнопка может быть без фиксации)
2 наверно “тестер” 1.5в батареек типа ААА АА

Следующие пользователи поблагодарили flashmax за это сообщение:

Спасибо за ответ.
А что в этих батарейках тестировать-то, не пойму ?

Ну, как таковой, кнопки DH нет – обманка, только светодиод.

Ну и 3 пункт предыдущего поста – переключатель на белый треугольник с молнией – никаких соображений ?

Спасибо за ответ.
А что в этих батарейках тестировать-то, не пойму ?

Ну, как таковой, кнопки DH нет – обманка, только светодиод.

Ну и 3 пункт предыдущего поста – переключатель на белый треугольник с молнией – никаких соображений ?

ну если кнопка обманка – то и предохранителя не ищите
а треугольник в первые вижу. может что-то мерить, например логический сигнал 1 или 0. но тогда там молния лишняя

Следующие пользователи поблагодарили flashmax за это сообщение:

Спс. Хз – а может китаезы его как-то замаскировали ? Не может эта беда являться суперкитайским защитным сопротивлением ?

А то собрался спорить с продаваном на Али и вдруг обложаюсь по не знанию.

У прибора, по-моему, какой-то глюк. Пытаюсь проверить транзисторы (без разницы какие). В режиме прозвонки и проверки диодов, по эмиттеру и коллектору выдает одинаковые показания – нонсенс или это какие-то новые технологии китайской электроники ? В режиме сопротивления 2К – никаких изменений, хотя резисторы меряет боль-мень. Что за беда такая, никто не в курсе ?

Спс. Хз – а может китаезы его как-то замаскировали ? Не может эта беда являться суперкитайским защитным сопротивлением ?

А то собрался спорить с продаваном на Али и вдруг обложаюсь по не знанию.

У прибора, по-моему, какой-то глюк. Пытаюсь проверить транзисторы (без разницы какие). В режиме прозвонки и проверки диодов, по эмиттеру и коллектору выдает одинаковые показания – нонсенс или это какие-то новые технологии китайской электроники ? В режиме сопротивления 2К – никаких изменений, хотя резисторы меряет боль-мень. Что за беда такая, никто не в курсе ?

по колектору должно быть немного меньшие. возможно транзисторы такие попались
ну и в режиме диод, меряется не сопротивления а падения напряжения на переходе (если мерить полупроводник)

деталь на рисунке вроде как паралельно стоит, так что врядили. больше похож на конденсатор

AliExpress

Мультиметры

Профессиональный цифровой мультиметр Multimetro EXCEL DT9205A AC DC Амперметр Вольтметр емкостно-резистивный тестер Измеритель Multitester

Новый купон пользователя по заказам US $4.00

Гарантия возврата денег Возврат за 15 дней

• Бренд: Barry Century
• Материалы для самостоятельного изготовления: Электрический
• Рабочая температура: 0-50 ℃
• Тип дисплея: Цифровой дисплей

Профессиональный цифровой мультиметр Multimetro EXCEL DT9205A AC DC Амперметр Вольтметр емкостно-резистивный тестер Измеритель Multitester

Этот измеритель может использоваться во многих областях, таких как лаборатория, фабрика, мастерская и дома. это незаменимый инструмент для электриков. он может измерять напряжение постоянного/переменного тока, ток постоянного/переменного тока, сопротивление и емкость. Его также можно использовать для тестирования диода и непрерывности.

3 & frac12; цифры, 7 сегментов, большой ЖК-дисплей.

Максимальный дисплей: 1999, автоматический дисплей полярности

Все диапазоны полностью защищены.

Тест на сборку диодов/транзистор P-N тест на соединение/Высокочастотный транзистор тест

Проверка непрерывности с звуковой сигнал в цепи.

Индикация низкого напряжения батареи.

Автоматическим включением/выключением питания.

Функция удержания данных.

Электрическая защита от короткого замыкания.

Максимальный ток переменного тока: 20А

Макс AC Напряжение диапазон: 750 V

Максимальный диапазон напряжения постоянного тока: 1000 в

Измерение сопротивления: Диапазон 200 Ohm-2000M Ом

Мультиметр DT9205A, только это не тот что я тогда угробил.

Профи обзоров

Обновлено: 5 июня 2017

Я специально прикрепил к обзору не фотографию из карточки товара, а фотографию из отзыва, где представлены 2 мультиметра DT9205A в разных модификациях. Ситуация следующая:

1) когда я заказывал – на фотках был тот, что справа. Т.е. что заказал – то и поимел.

2) сейчас фотографии карточки товара изменились и теперь там красуется тот, что слева, т.е. тот, где под дисплеем написано Excel. И очень много народу пишут в отзывах, что приходит “как бы это то что заказывали, но не то что заказывали”. Т.е. прийти может и тот и другой. же расскажу о том, который пришел мне.

В одном из обзоров я рассказывал, что уже похоронил два мультиметра DT9205A. Представленный в обзоре экземпляр – не в их числе, этот еще живой (надолго ли?).

Опустив подробности, в комплект входит мультиметр, щупы и мануал, который никогда никто не читает.

Скажу честно – щупы очень позорные. Под относительно толстой изоляцией скрываются медные провода сечением. повезет если это 0,25мм2. В то же время мы видим, что диапазон измерений силы тока у нас ограничен 20 Амперами. Щупы такой нагрузки не выдержат – поплавятся. А если не успеют поплавиться – как минимум сильно нагреются. Так что со щупами аккуратнее.

У меня есть и нормальные щупы.

Вот только для данного мультиметра они не подходят – они даже не влезают. Вот смотрите – я воткнул щупы максимально глубоко, дальше они уже не лезут. Далее выставляем режим прозвонки и. И никакой реакции.

Ну и раз уж затронули эту тему, сразу же расскажу как должно быть. На приведенном выше фото стоит единица в наивысшем разряде дисплея, что обозначает “зашкал”. А если замкнуть щупы, то мультиметр начнет пищать, единица постепенно сменится на три нуля (я не стал дожидаться этого момента), плюс будет подан световой сигнал.

Теперь давайте пробежимся по режимам.

По часовой стрелке:
– режим прозвонки 1,5-вольтовых батареек
– прозвонка-пищалка (уже рассказал)
– омметр – измеритель сопротивления
– hFE – режим прозвонки транзисторов (рассмотрен не будет, т.к. транзисторов у меня не нашлось)
– детектор фазы
– вольтметр постоянного напряжения
– вольтметр переменного напряжения
– амперметр переменного тока
– амперметр постоянного тока
– фарадметр – измеритель емкости конденсаторов

Ну и плюс есть надпись “auto power off”, т.е. мультиметр сам выключается, если этого не сделать вручную. И это действительно так.

Обратите внимание – включен режим прозвонки цепи, а на дисплее пусто. Отключение автоматическое через 10 минут.

Самое интересное – это прозвонка батареек. Суть в том, что на батарейку подается резистивная нагрузка, а на дисплее отображается ток, который на данной нагрузке выдает батарейка.

В качестве батарейки возьмем никель-кадмиевый аккумулятор Camelion/ Я не оговорился – именно никель-кадмиевый, а не никель-металлгидридный.

Для начала просто померяем напряжение.

Аккумулятор находится очень далеко от разряженного состояния. теперь переключимся в режим прозвонки батареек и снова приложим щупы. Получили почти 36,9mA.

Далее я с помощью другого мультиметра замерил сопротивление DT9205A в режиме прозвонки батареек. Получилось 37,4 Ома.

Разумеется, на 1,5-вольтовых батарейках показания будут несколько другими.

Теперь погоняем омметр.

Для этих целей я воспользуюсь своей USB-нагрузкой – у нее 4 резистора номиналом 20, 10, 4,7 и 2,2 Ома. Тот факт, что эти номиналы соответствуют реальности я уже доказывал в обзоре мультиметра Uni-T UT33B, поэтому останавливаться на этом не будем. Просто запомните, что номиналы соответствуют реальности.

Теперь давайте посмотрим сколько выдаст нам DT9205A на этих же резисторах.

Когда омметр завышает на 0,1-0,2 Ома – это еще можно списать на сопротивление щупов. Но когда показания занижаются (как в случае с 20-омным резистором) – это не нормально. Да, я не спорю, показания крайне близки к реальным, но все равно это не нормально. Да и сопротивление щупом высчитать – тот еще квест. Замыкаем щупы и наблюдаем как скачут показания: то 0,3 Ома то 0,6, то.

Т.е. вычислить погрешность щупов с помощью данного мультиметра не представляется возможным. Вобщем, это мультиметр абсолютно не для вейперов.

Для тех, кто не в курсе, многие вейперы (это те, кто курят парят электронные сигареты) рано или поздно начинают самостоятельно наматывать спирали (нагревательные элементы). И там не то что разница в 0,1 Ом, там даже разница в 0,01 Ом может сыграть ощутимую роль.

Наматываются спирали вот из такой проволоки, которую я заранее скрутил в “косичку”.

В данном случае это кантал 2х0,3мм, в прутке около 30 см. Самое интересное, что если измерить его сопротивление, то получится ровно 7 Ом, при чем показания не скачут.

Однако, в свете выше сказанного, я бы не стал доверять этим показаниям.

Режим фазоискателя (молния рядом с hFE)/ Работает оно следующим образом:
1) черный щуп втыкаем в COM, красный – в V/Омега.
2) красный щуп тыкаете в розетку, а черный – держите в руке, при чем так, чтоб игра касалась кожи.

На всякий случай уточню – средним пальцем я придерживаю красный щуп, а не показываю кому-то “фак”, а черный “заземлен” на мое тело. Там где фаза – рядом с единицей в старшем разряде появляется надпись HV.

Ну. Да, согласен, на фото я к мультиметру подключился неправильно (перепутал местами щупы), но принципиально ничего не меняется.

У меня уже есть плата опорного напряжения, потому грех не прогнать мультиметр через нее. Результаты:.

Чем ниже напряжение – тем выше погрешность. Если б погрешность была равномерной (например, во всех 4 замерах было бы превышение или занижение показаний на 0,01-0,02В) – я бы сказал “ничего страшного, вскроем и отрегулируем. Но погрешность тут плавающая. Если мы вскроем и подгоним его так, чтоб он показывал ровно 2,5В, то на 10В он будет показывать 10,3В, что не совсем точно. так что для работы с аккумуляторами этот мультиметр тоже вряд ли годится.

Теперь амперметр. Я покажу только схему подключения, т.к. на точность мне, к сожалению, тестировать особо нечем.

Для этого я взял фонарик, снял задний колпачок, COM-щуп (черный) подключил к минусу аккумулятора, а красный – заземлил на корпус фонарика. Как видите, фонарик включен, а потребляемый ток составляет 0,46A. Т.е. если в случае с напряжением мы прикладываем щупы к “плюсу” и “минусу”, но в случае с токоизмерением необходимо именно встраивать мультиметр в цепь, чтоб он был продолжением проводов.

Остался только фарадметр.

Тут все просто – вставляем контакты конденсатора в COM и mA и получаем результат. В нашем случае он составил 0,46uF.

Ну и на этом обзор функционала заканчивается. Переходим от самого интересного к менее интересному – внешний вид.

Сзади есть ступенька-подставка.

Болтается она достаточно сильно, потому может выпадать даже в те моменты, когда Вы просто берете прибор в руки.

Оранжевое – это силиконовый чехол, который можно снять.

Батарейный отсек находится сзади и закрывается на шуруп.

Не смотрите, что у меня стоит Pleomax – это я на времянку поставил. Хуже батареек я еще в жизни не встречал.

Теперь можно снять заднюю крышку.

В основном тут все на SMD-компонентах. Остатков флюса нигде не увидел. Зато увидел 3 подстроечных крутилки под крестовую отвертку (VR1, VR2, VR3).

Итак, мы выяснили, что прибор не блещет супер-высоко точностью. Однако, если вспомнить о наличии DT830B, DT9205A – не худший вариант в этом плане.

Так же мы выяснили, что для вейперов этот аппарат вообще не подходит.

Т.е. это относительно недорогой мультиметр для домашних работ, где не требуется супер-высокая точность. Это такой прибор, который бОльшую часть времени проводит лежа на полке и ничего не делая, а по назначению используется максимум 1 раз в 2-3 месяца.

Ребят, вот серьезно, если Вам нужен замер емкости конденсаорта – можно брать. Если нет – в той же ценовой категории можно купить Uni-T UT33B, который несколько поинтереснее в плане функционала, да и точность у него повыше.

Мультиметр DT-9205M+

• Цена: $7.99 с учетом скидки

• Перейти в магазин

Всем привет. В данном обзоре речь пойдет о недорогом мультиметре DT-9205M+ приобретенном по случаю в Tmart. Будет разборка, рекомендации по ремонту (а как же без ремонта новой китайской вещи:-) и немного метрологии.

Прошу сильно не казнить, это мой первый обзор на mysku.
Данный мультиметр был приобретен по наводке одного из обитателей муськи, к сожалению ссылка на ту акцию не сохранилась, цена в 8 долларов показалась копеечной, и товар был приобретен. Доехало примерно за месяц, трек код продавец не предоставил, точнее то что он предоставил нигде не трекалось. Качество упаковки — ужасное. Она фактически отсуствует, коробка с прибором была просто помещена в кулёчек, никакой пупырки или даже бумаги. Тмарту — огромный минус. Вообще первый раз что то покупал в Tmatr и теперь лишний раз подумаю стоит ли, ведь с такой упаковкой может и не доехать.

Для начала приведу технические характеристики прибора, взятые с сайта продавца. Оригинальную инструкцию выкладывать не буду, поскольку она у данного производителя похоже одна на все приборы и упоминание об измерении частоты и температуры может вызвать лишние вопросы. Итак что мы имеем:

Specifications
DC Voltage Range 200mV/2V/20V/200V/1000V Accuracy: ±(0.5%+3)
AC Voltage Range 2V/20V/200V/700V Accuracy: ±(0.8%+5)
DC Current Range 2mA/20mA/200mA/20A Accuracy: ±(0.8%+10)
AC Current Range 2mA/20mA/200mA/20A Accuracy: ±(2.0%+5)
Resistance Range 200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ/200MΩ Accuracy: ±(0.8%+3)
Capacitance Range 20nF/2uF/20uF/200uF Accuracy: ±(2.5%+20)
Low Voltage Display Yes
Automatic Shutdown Yes
Shockproof Yes
Maximum Display 1999
Display Screen 63 x 36mm
Power 9V (6F22) Battery
Dimensions 6.73 x 3.5 x 1.42″ / 17.1 x 8.9 x 3.6cm (LxWxH)
Weight 7.26 oz / 206 g
Package Includes
2 x Probe
1 x Manual
1 x Certificate
1 x Multimeter

Как видно достаточно стандартные параметры, за исключением возможности измерения емкости. Также в характеристиках на сайте продавца не указана возможность измерения коэффициента передачи транзистора — hFE. Непонятно какой это коэффициент передачи, но руководствуясь логикой скорее всего наш h31э. Функция, надо сказать, в наше время высокой интеграции мало актуальная.
Также видим, что в комплект батарейка не входит, но продавец её все же положил. В плюс тмарту, хотя на фоне всего остального и совсем небольшой.

После беглого ознакомления с инструкцией и сабжем решил проверить его возможности. Функции измерения тока, напряжения и сопротивления работают хорошо, а вот на емкости нас конечно же ждал небольшой китайский зверек (назовем его панда). В переводе на русский язык емкость прибор не мерил, совсем. Оставлять этот вопрос нерешенным мне не позволила честь инженера. Итак, разбираем. Смотрим.

Кишочки. Все достаточно стандартно, есть три подстроечных резистора для подстройки точности измерения емкости, постоянного напряжения и переменного.

Плата контроллера со стороны переключателя режимов. Вот тут собачка и порылась.
На этом снимке (пометил стрелкой), видно остатки маски (т.е. краски) на плате там где ее не должно быть, прямо на контактных площадках переключателя режимов. Видно что она стала уже крошиться от ползунковых контактов. Из за нее и не работал режим измерения емкости. Аккуратно сдираем ее скальпелем и протираем контакты спиртом.

Результат.

Собираем все в обратном порядке. При сборке обнаружил еще одну особенность, плата контроллера прикручивается к корпусу четырьмя саморезами, при сильном затягивании плата начинает слегка прогибаться, что как мы понимаем не очень хорошо для скользящих по плате контактов. Так что, кто будет разбирать — собирать нечто подобное обратите внимание.
Итак, собрали, откалибровали и вот он результат.

На конденсаторе написана емкость измеренная образцовым измерителем иммитанса, на пережатом снимке видно плохо — написано 4.88 мкФ.
Прибор заработал и можно было бы порадоваться, но не тут то было. Измерение емкости работает нестабильно, часто показывает неправильную емкость, цифру 9 на всех диапазонах измерения, причем уловить какую то закономерность сложно. Но если в выбранном режиме измерения начал показывать правильно, то точность измерения достаточно хорошая. Пробовал мерить емкости в диапазоне от 300 пФ до 100 мкФ, точность достаточно неплохая. Таким образом прибор вроде бы как заработал, но для того чтобы быть точно уверенным в правильности измерения нужно иметь пару образцовых емкостей и каждый раз перед измерением сверятся. Получился ремонт наполовину.

Теперь немного метрологии. Крутилки напряжения не трогал, для чистоты эксперимента все измерения проводились с родными щупами. Показания сравнивал с поверенным блоком питания.

К.З. на родных щупах, 0.3 Ома, бывает и хуже.

0,3 вольта на диапазоне 200Вольт. Хорошо.



С ростом напряжения погрешность растет, но точность все равно достойная для 8$ 😉

0.1 Ампера на диапазоне 20 А.

1.36 А

3.12 А. Как видно прибор занижает показания но не существенно.

Переменное напряжение и ток возможности подать нет, померял напряжение в розетке, разбег 5 вольт с хорошим прибором, достаточно много.

На измерении сопротивлений прибор также повел себя достаточно неплохо, разбег по точности с хорошим прибором составлял не более 2% в диапазоне измерений 200 Ом — 200 кОм.

Попытка проверить транзистор, ни к чему хорошему не привела, так что считаем данная функция не работает.

Выводы: Стоит прибор своих денег или нет? Наверное да. За 8 $ получаем неплохую точность измерения напряжения, токов и сопротивления. Что касается измерения емкости то могу предположить что мне просто не повезло и у всех остальных все ок.
Стоит покупать данный прибор за полную стоимость? Я бы не стал, особенно в свете описанного выше.
Спасибо за внимание и также дополнительно прошу сильно не пинать, это мой первый обзор на mysku.

– все о покупках на AliExpress

Инструменты, ремонт

Рабочий кэшбэк с eBay:

Блоги

• Спорт, активный отдых, туризм1.13
• Покупки на AliExpress – инструкции для начинающих0.00
• Красота, здоровье0.00
• Электроника0.00
• Купоны Aliexpress0.00
• Проекты0.00
• Компьютеры, планшеты0.00
• Телефоны и аксессуары0.00
• Флэшки, карты памяти, SSD0.00
• Инструменты, ремонт0.00

Прямой эфир

admin 6 декабря 2017, 13:30

olegdan0213 25 октября 2016, 13:10

Valdr 20 сентября 2016, 00:46

Valdr 9 июля 2016, 08:29

admin 9 июня 2016, 00:45

Valdr 10 января 2016, 00:33

Мультиметр (тестер) DT-9205A

Предлагаю Вашему вниманию обзор недорогого мультиметра, который подойдет как для радиолюбителей, так и для работников сервис центров и ремонта радиоаппаратуры, известная модель DT-9205A

Вот его характеристики, заявленные производителем:

Экран 1999-разрядный ЖК-дисплей
Питание 9 В батарейка (6F22, тип «Крона»)
Габариты 186× 86 × 41 мм
Вес 318 г
Измерения

• Постоянное напряжение (DC) 200 мВ / 2 В / 20 В / 200 В / 1000 В; ±0.5%
• Переменное напряжение (AC) 200 мВ / 2 В / 20 В / 200 В / 750 В; ±1.2%
• Постоянный ток (DC) 2 мА / 20 мА / 200 мА/ 20 А; ±2%
• Переменный ток (AC) 2 мА / 20 мА / 200 мА/ 20 А; ±3%
• Сопротивление 200 Ом / 2000 Ом / 20 КОм/ 200 КОм/ 2 МОм / 20 МОм / 200 МОм
• Емкость 20 нФ / 200 нФ / 2 мкФ / 20 мкФ

Специальные функции

• Выбор диапазона — Ручной
• Тестирование диодов +
• Тестирование транзисторов +
• Индикация низкого заряда батареи +
• Автоотключение +

Основные отличия DT-9205А от дешевых тестеров в том, что он может автоматически отключаться после 15 минут бездействия, может пищать, может мигать светодиодом, может мерить емкость, постоянный ток до 20А (теоретически), температуру (термодатчика в комплекте нет).

В комплекте тестер, батарейка, щупы и инструкция.

Судя по внешнему виду тестер собран более-менее нормально:

Мультиметр имеет желтую резиновую накладку (похожую на силиконовые чехлы для телефонов). Чтобы добраться до отсека с батарейкой, снимать ее не нужно.
Также сзади есть откладывающаяся ножка.

Также лежит довольно простенькая инструкция:

А вот со щупами как обычно беда — они тренировочные и оставляют желать лучшего. Провода очень тонкие, прослужат такие недолго, лучше поискать нормальные щупы по местным магазинам радиотоваров:

Скорее всего из-за тоненьких проводочков страдает и точность измерения — вот пример измерения сопротивления:

Вывод: сам по себе мультиметр DT-9205A вполне подходит среднему радиолюбителю для большинства нужд, цена на него вполне адекватная. Щупы желательно заменить, а для постоянного использования рекомендуется также поискать перезаряжаемый аккумулятор 6F22 (Крону).

Также на Aliexpress можно найти и другие типы мультиметров и тестеров, как самых простых, так и более профессионального уровня.

Учимся пользоваться мультиметром | HamLab

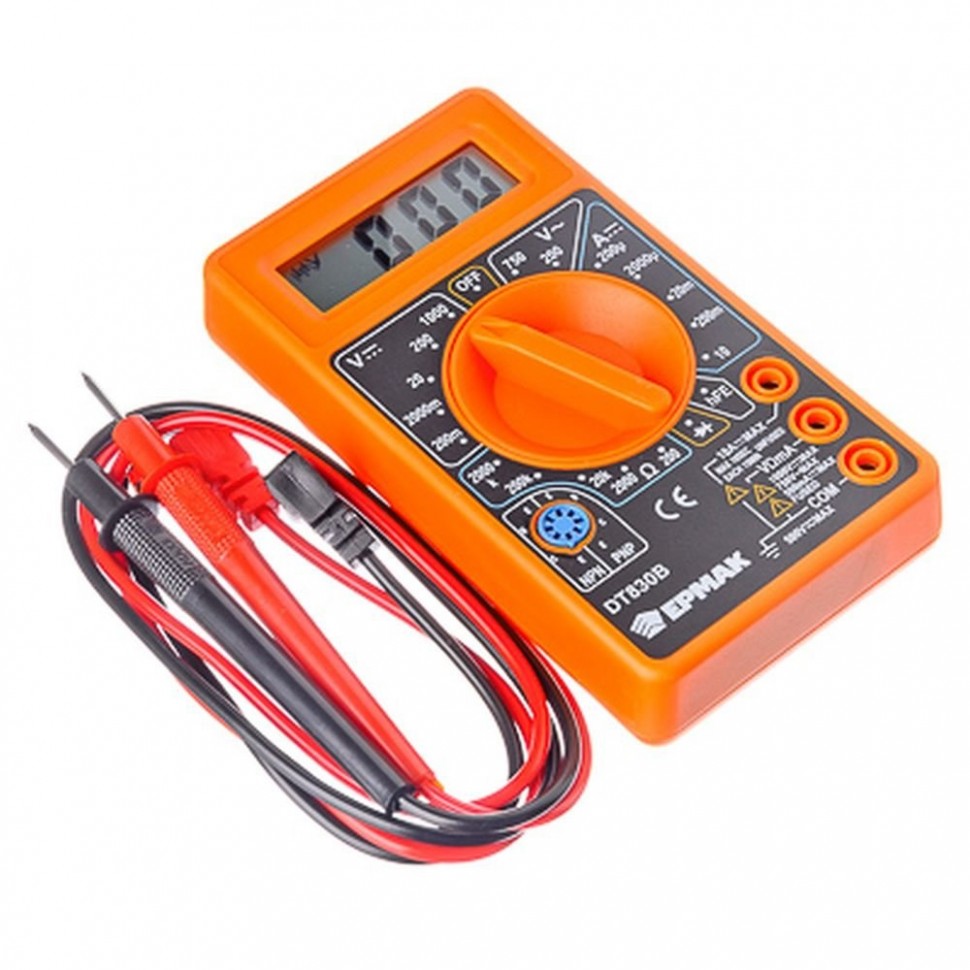

Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:

DCV – измерение постоянного напряжения

ACV — измерение переменного напряжения

DCA – измерение постоянного тока

hFE – измерение коэффициента передачи транзистора

– генератор прямоугольных импульсов

o))) — прозвонка

-измерение сопротивления

Приступим к измерениям.

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.Красным к плюсу, а черным к минусу.рис 1.

Рис. 1.

На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак «-» рис 2.

Рис. 2.

Если же на индикаторе высветилась 1 рис 3.

Рис. 3.

значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.

Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.

Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.

Рис. 4.

На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.

Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.

Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.

Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.

Рис. 5.

напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.

Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого  резистора 8.3 кОм.

Рис. 6.

Постскриптум.

Если на дисплее высвечивается значок батареи рис. 7,

Рис.7.

ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.

В некоторых случаях для удобства пользованием щупами советую надеть на них «крокодилы» рис. 8.

Рис. 8.

Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.

Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. 10,

Рис. 9.

Рис. 10.

стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру

Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.

© Савицкий А. 2006 г.

Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!

% PDF-1.6 % 38 0 obj> эндобдж xref 38 81 0000000016 00000 н. 0000002347 00000 н. 0000002482 00000 н. 0000002578 00000 н. 0000002702 00000 н. 0000003412 00000 н. 0000003443 00000 н. 0000003580 00000 н. 0000003717 00000 н. 0000004481 00000 н. 0000004919 00000 н. 0000004953 00000 н. 0000004997 00000 н. 0000005044 00000 н. 0000005244 00000 н. 0000005320 00000 н. 0000005400 00000 н. 0000017713 00000 п. 0000028672 00000 п. 0000029048 00000 н. 0000029337 00000 п. 0000030097 00000 п. 0000030292 00000 п. 0000030521 00000 п. 0000042633 00000 п. 0000054714 00000 п. 0000066035 00000 п. 0000079256 00000 п. 0000080490 00000 н. 0000081707 00000 п. 0000082924 00000 н. 0000083082 00000 п. 0000084299 00000 н. 0000085509 00000 п. 0000085911 00000 п. 0000086039 00000 п. 0000086073 00000 п. 0000086253 00000 п. 0000086540 00000 п. 0000086633 00000 п. 0000097749 00000 п. 0000109272 00000 н. 0000111941 00000 н. 0000114610 00000 н. 0000126785 00000 н. 0000129774 00000 н. 0000129968 00000 н. 0000130149 00000 п. 0000130621 00000 н. 0000130959 00000 п. 0000131796 00000 н. 0000134932 00000 н. 0000135154 00000 н. 0000135972 00000 н. 0000136671 00000 н. 0000151441 00000 н. 0000151634 00000 н. 0000152103 00000 н. 0000174216 00000 н. 0000174463 00000 н. 0000174702 00000 н. 0000174925 00000 н. 0000175123 00000 н. 0000175837 00000 н. 0000176080 00000 н. 0000190940 00000 н. 0000190978 00000 н. 0000216403 00000 н. 0000216441 00000 н. 0000241190 00000 н. 0000241228 00000 н. 0000251576 00000 н. 0000251614 00000 н. 0000268896 00000 н. 0000268934 00000 н. 0000293857 00000 н. 0000293895 00000 н. 0000293989 00000 н. 0000294077 00000 н. 0000294143 00000 н. 0000001954 00000 н. трейлер ] >> startxref 0 %% EOF 118 0 obj> поток % j % QV ۋ 1 А! FHMW {ETzdRU jNQ% $ OZBi {0! d8 [H]

NIUGZ3l,} G-`7 *, Q} |: 9-ԉ7] wO9PE ׌ eDѤm} ޴ ES ~ ݃9 \} V7? S5MT

{٫ X1gEBcw? { конечный поток эндобдж 39 0 obj! R˻! O | ׁ {qtē` ~ UPgnment: align_fi) / V 2 >> эндобдж 40 0 obj> эндобдж 41 0 obj> / Кодировка >>>>> эндобдж 42 0 obj> / ColorSpace> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / ExtGState >>> / Type / Page >> эндобдж 43 0 obj [44 0 R 45 0 R] эндобдж 44 0 obj> / A 116 0 R / H / N / Border [0 0 0] / Type / Annot >> эндобдж 45 0 obj> / A 117 0 R / H / N / Border [0 0 0] / Type / Annot >> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj [/ ICCBased 79 0 R] эндобдж 49 0 obj [/ проиндексировано 73 0 250 87 0 R] эндобдж 50 0 obj [/ Indexed / DeviceRGB 255 90 0 R] эндобдж 51 0 obj> эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> поток D / 5p ++ 8UMTz% c & ܮ + 5]) iR6z? // 4w7T & AKT \ `6 ^ 7xjlB}! Sa / r} PZ) AiMb1W] ɐ6_V! V 7KC O $ P5 VV? (/ G

HTTP-статус 404 — страница не найдена

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Бокорезы

Плоскогубцы

Диагональная резка

Клещи для опрессовки

Разное.Инструменты

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Изображения

Принадлежности

Комплекты

ИК-термометры

Шнековые буровые коронки

Короткие сверла шнековые

Гибкие биты

Кольцевые пилы

Фрезы с твердосплавными напайками

Сверла ступенчатые

Пробойники

Свёрла / метчики

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Внутренние шнуры

Уличные шнуры

Катушки для шнура

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

% PDF-1.6 % 567 0 объект > эндобдж xref 567 121 0000000016 00000 н. 0000004420 00000 н. 0000004616 00000 н. 0000004660 00000 н. 0000004814 00000 н. 0000004965 00000 н. 0000005503 00000 н. 0000005571 00000 н. 0000005823 00000 н. 0000005901 00000 н. 0000005978 00000 п. 0000006053 00000 н. 0000007256 00000 н. 0000007962 00000 н. 0000008208 00000 н. 0000032075 00000 п. 0000061381 00000 п. 0000062056 00000 п. 0000062114 00000 п. 0000062298 00000 п. 0000062485 00000 п. 0000062609 00000 п. 0000062664 00000 п. 0000062810 00000 п. 0000062971 00000 п. 0000063026 00000 п. 0000063177 00000 п. 0000063232 00000 п. 0000063407 00000 п. 0000063549 00000 п. 0000063604 00000 п. 0000063740 00000 п. 0000063925 00000 п. 0000064079 00000 п. 0000064134 00000 п. 0000064324 00000 п. 0000064525 00000 п. 0000064689 00000 н. 0000064744 00000 п. 0000064892 00000 п. 0000065041 00000 п. 0000065096 00000 п. 0000065231 00000 п. 0000065286 00000 п. 0000065447 00000 п. 0000065502 00000 п. 0000065643 00000 п. 0000065698 00000 п. 0000065861 00000 п. 0000065916 00000 п. 0000066087 00000 п. 0000066142 00000 п. 0000066287 00000 п. 0000066342 00000 п. 0000066475 00000 п. 0000066530 00000 п. 0000066677 00000 п. 0000066732 00000 п. 0000066883 00000 п. 0000066938 00000 п. 0000067127 00000 п. 0000067273 00000 п. 0000067328 00000 п. 0000067472 00000 п. 0000067629 00000 н. 0000067684 00000 п. 0000067825 00000 п. 0000067880 00000 п. 0000067935 00000 п. 0000067990 00000 н. 0000068045 00000 п. 0000068222 00000 п. 0000068277 00000 п. 0000068442 00000 п. 0000068497 00000 п. 0000068636 00000 п. 0000068691 00000 п. 0000068840 00000 п. 0000068895 00000 п. 0000069060 00000 н. 0000069115 00000 п. 0000069278 00000 п. 0000069333 00000 п. 0000069388 00000 п. 0000069443 00000 п. 0000069498 00000 п. 0000069553 00000 п. 0000069688 00000 п. 0000069743 00000 п. 0000069898 00000 п. 0000069953 00000 п. 0000070008 00000 п. 0000070063 00000 п. 0000070214 00000 п. 0000070269 00000 п. 0000070404 00000 п. 0000070459 00000 п. 0000070586 00000 п. 0000070641 00000 п. 0000070780 00000 п. 0000070835 00000 п. 0000070972 00000 п. 0000071027 00000 п. 0000071164 00000 п. 0000071219 00000 п. 0000071358 00000 п. 0000071413 00000 п. 0000071550 00000 п. 0000071605 00000 п. 0000071800 00000 п. 0000071855 00000 п. 0000071910 00000 п. 0000072030 00000 п. 0000072085 00000 п. 0000072219 00000 п. 0000072274 00000 п. 0000072419 00000 п. 0000072474 00000 п. 0000072625 00000 п. 0000072678 00000 п. 0000002716 00000 н. трейлер ] >> startxref 0 %% EOF 687 0 объект > поток xVyPW ل B «, lC \ I! $ b9% ‘PkCxZmbf ґ @ 0 u ZGm5cǙ? N.7o7

Как использовать цифровой мультиметр Cen-Tech

Cen-Tech производит несколько различных цифровых мультиметров, но вам не нужны отдельные инструкции для каждого из них. Если вы знаете, как использовать недорогую семифункциональную модель 98025, вы можете использовать все остальные. Эти семь функций относятся к способности этой модели измерять напряжение, ток и сопротивление постоянного и переменного тока, а также к ее способности тестировать диоды, транзисторы и батареи.

Подготовка к использованию мультиметра

Обратите внимание на главное колесо выбора на передней панели мультиметра.Используйте это колесо, чтобы выбрать нужную функцию и чувствительность измерения, которое вы собираетесь провести. Вы заметите три входа jack, расположенных вертикальной линией в правом нижнем углу. Они отмечены сверху вниз — 10ADC, VΩmA и COM. Измеритель поставляется с парой проводов, одним черным и одним красным, которые подходят к этим гнездам. С левой стороны вы увидите многополюсный транзистор / гнездо hFE для тестирования транзисторов. Вы также увидите кнопку включения / выключения. Включите это, чтобы активировать светодиодный дисплей.

Измерение напряжения и тока

Чтобы измерить напряжение переменного тока, поверните переключатель так, чтобы он указывал на 750 в секции напряжения переменного тока (ACV) вверху.Подключите красный провод к разъему с маркировкой VΩmA, а черный провод к разъему с маркировкой COM. Коснитесь выводами оголенных проводов цепи, которую вы тестируете, и запишите показания. Если оно меньше 250 вольт, поверните переключатель в положение 250 в секции напряжения переменного тока, чтобы получить более точные показания.

Для измерения напряжения постоянного тока оставьте красный провод в разъеме с маркировкой VΩmA, а черный провод в разъеме с маркировкой COM и поверните ручку против часовой стрелки до значения 1000 в разделе напряжения постоянного тока (DCV).Снимите показания, прикоснувшись выводами к оголенным проводам цепи. Если показание меньше 200, переместите циферблат в это положение. Если показание меньше 20, переместите циферблат в это положение. Продолжайте поворачивать шкалу по мере необходимости до 200 мВ, если необходимо, для получения наиболее точных показаний.

Для измерения тока подключите красный провод к разъему 10 ADC и оставьте черный провод в разъеме COM. Поверните шкалу в положение 10 А (10 А), убедитесь, что измеритель включен, коснитесь выводами оголенных проводов цепи и запишите показания.Если он ниже 0,2 А, выключите измеритель, вставьте красный провод в гнездо VmA и поверните ручку на одну позицию против часовой стрелки до значения 220 м в области усилителя постоянного тока (DCA). Включите глюкометр и снимите еще одно показание. Продолжайте поворачивать циферблат против часовой стрелки — при необходимости до 200 µ — для повышения точности показаний.

Измерение сопротивления и целостности цепи

При измерении сопротивления прибор выдает небольшой ток, поэтому другого источника тока быть не должно.Проверьте цепь с функцией напряжения, чтобы убедиться, что измеритель показывает 0. Вставьте красный провод в гнездо VΩmA, а черный провод в COM. Включите мультиметр и переместите переключатель в положение 200 в области Ом (Ом). Перед измерением соедините провода вместе и убедитесь, что измеритель показывает 0, что указывает на отсутствие сопротивления между выводами. Коснитесь выводами оголенных проводов цепи и запишите показания. Если показание равно 1, поверните циферблат на одну позицию против часовой стрелки и повторите попытку.Продолжайте поворачивать циферблат — вплоть до 2000 кОм, если необходимо — пока не получите показание, отличное от 1.

Вы можете использовать функцию сопротивления для проверки целостности цепи. Установите шкалу в положение 2000 кОм в секции Ом и измерьте цепь так же, как и сопротивление. Если показание равно 1, цепь разомкнута. Любое другое показание указывает на замкнутую цепь.

Проверка диодов, батарей и транзисторов

Вы можете использовать мультиметр для проверки падения напряжения на диоде, чтобы вы могли сравнить его с характеристиками диода и определить, все ли в порядке.Поверните циферблат на диодную секцию, которая находится в положении «6 часов» рядом с самым низким значением в омической секции. Вставьте красный провод в гнездо VΩmA, а черный — в COM. Включите глюкометр. Прикоснитесь к одному выводу диода красным проводом, а к другому — черным и обратите внимание на показания, которые отображаются в милливольтах. Если показание равно 1, поменяйте местами провода и попробуйте еще раз.

С помощью этого прибора можно тестировать батареи 9 В, D-элементы, C-элементы, AA и AAA. Поверните циферблат к секции батарей в верхней части меню справа от секции ACV.Вставьте красный провод в гнездо VΩmA, а другой — в гнездо COM и включите измеритель. Прикоснитесь красным проводом к положительной клемме аккумулятора, а черный провод к отрицательной клемме и запишите показания. Не проверяйте автомобильные аккумуляторы на 6 В или 12 В с помощью этой функции. Вместо этого используйте вольтметр.

Для проверки транзистора поверните диск в положение hFE, которое находится справа от настройки диода. Вставьте транзистор в многоконтактный разъем NPN / PNP. Чтобы получить правильную ориентацию, вам, возможно, придется обратиться к руководству по транзистору.Включите измеритель, обратите внимание на показания и сравните их со спецификациями для этого транзистора.

• Никогда не прикасайтесь пальцами к оголенным металлическим проводам во время измерения.

  Выключите мультиметр перед переключением функций.

  Не используйте этот измеритель для проверки напряжения в цепях выше 750 В переменного тока или 1000 В постоянного тока. Не проверяйте ток в цепях выше 200 мА.

% PDF-1.5 % 1 0 obj > / OCGs [77 0 R 96 0 R 116 0 R 131 0 R 161 0 R 183 0 R] >> / Страницы 2 0 R / Тип / Каталог >> эндобдж 92 0 объект > поток 2009-05-15T09: 51: 13 + 08: 002009-05-15T09: 36: 35 + 08: 002009-05-15T09: 51: 13 + 08: 00

% PDF-1.3 % 14 0 объект > эндобдж xref 14 85 0000000016 00000 н. 0000002414 00000 н. 0000002513 00000 н. 0000003200 00000 н. 0000003537 00000 н. 0000003562 00000 н. 0000004222 00000 п. 0000004247 00000 н. 0000004783 00000 н. 0000004808 00000 н. 0000004921 00000 п. 0000005032 00000 н. 0000005079 00000 п. 0000005126 00000 н. 0000005173 00000 н. 0000005306 00000 н. 0000005440 00000 н. 0000005578 00000 н. 0000007451 00000 п. 0000007476 00000 н. 0000007605 00000 н. 0000007947 00000 н. 0000009290 00000 н. 0000010569 00000 п. 0000011854 00000 п. 0000013027 00000 н. 0000014125 00000 п. 0000014567 00000 п. 0000014930 00000 п. 0000015112 00000 п. 0000015526 00000 п. 0000015810 00000 п. 0000015938 00000 п. 0000016267 00000 п. 0000016411 00000 п. 0000016674 00000 п. 0000016932 00000 п. 0000018310 00000 п. 0000018819 00000 п. 0000020282 00000 п. 0000020724 00000 п. 0000021323 00000 п. 0000022887 00000 п. 0000023195 00000 п. 0000023407 00000 п. 0000023721 00000 п. 0000023790 00000 п. 0000023869 00000 п. 0000044705 00000 п. 0000047478 00000 п. 0000047744 00000 п. 0000048119 00000 п. 0000048188 00000 п. 0000050436 00000 п. 0000050515 00000 п. 0000071185 00000 п. 0000071460 00000 п. 0000071673 00000 п. 0000071954 00000 п. 0000077855 00000 п. 0000077934 00000 п. 0000078003 00000 п. 0000078554 00000 п. 0000078623 00000 п. 0000078833 00000 п. 0000079093 00000 п. 0000087797 00000 п. 0000087880 00000 п. 0000087992 00000 п. 0000088061 00000 п. 0000088140 00000 п. 0000093811 00000 п. 0000094072 00000 п. 0000094272 00000 п. 0000094297 00000 п. 0000094633 00000 п. 0000094771 00000 п. 0000097280 00000 п. 0000097617 00000 п. 0000098029 00000 п. 0000101495 00000 п. 0000104244 00000 н. 0000105812 00000 н. 0000107404 00000 н. 0000001996 00000 н. трейлер ] / Назад 347653 >> startxref 0 %% EOF 98 0 объект > поток hb«d`g`g`dcb @

mercury MTB01, MTB02 Цифровой мультиметр Руководство пользователя

MTB01, MTB02 Цифровой мультиметр

ПРЕДУПРЕЖДЕНИЕ

Перед использованием устройства внимательно прочтите это руководство и убедитесь, что все его содержание полностью усвоено.

Предупреждение

Во избежание поражения электрическим током или травм, а также во избежание возможного повреждения измерителя или тестируемого оборудования соблюдайте следующие правила:

• Перед использованием измерителя осмотрите корпус. Не используйте измеритель, если он поврежден или корпус (или его часть) удален. Ищите трещины или отсутствующий пластик. Обратите внимание на изоляцию вокруг разъемов.
• Осмотрите измерительные провода на предмет повреждения изоляции или оголенного металла.Проверьте щупы на целостность.
• Не подавайте напряжение выше номинального, указанного на измерителе, между клеммами или между любыми клеммами и заземлением.
• Поворотный переключатель должен быть установлен в правильное положение, и во время измерения не должно производиться переключение диапазона во избежание повреждения измерителя.
• Когда счетчик работает при эффективном напряжении более 60 В постоянного тока или 30 В среднеквадратичного значения переменного тока, следует проявлять особую осторожность, поскольку существует опасность поражения электрическим током.
• Используйте правильные клеммы, функции и диапазон для ваших измерений.
• Не используйте и не храните глюкометр в среде с высокой температурой, влажностью, взрывоопасными, легковоспламеняющимися и сильными магнитными полями. Работа глюкометра может ухудшиться после увлажнения.
• При использовании измерительных проводов держите пальцы за защитными щитками для пальцев.
• Отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи, диодов или hFE.
• Замените батарею, как только загорится индикатор батареи. При низком заряде батареи глюкометр может давать ложные показания, что может привести к поражению электрическим током и травмам.
• Удалите соединение между измерительными проводами и проверяемой цепью и выключите питание измерителя, прежде чем открывать корпус измерителя.
• Запрещается произвольно изменять внутреннюю схему счетчика во избежание повреждения счетчика и несчастного случая.
• Мягкую ткань и мягкое моющее средство следует регулярно очищать поверхность счетчика.Не используйте абразивные материалы и растворители, чтобы предотвратить коррозию, повреждение и повреждение поверхности счетчика.
• Измеритель предназначен только для использования внутри помещений.
• Выключайте питание глюкометра, когда он не используется, и выньте батарею, если не используете его в течение длительного времени. Регулярно проверяйте батарею, так как она может протекать, когда она использовалась в течение некоторого времени, замените батарею, как только появится утечка. Протекающая батарея повредит глюкометр.

Общие технические условия

Максимальный дисплей: ЖК-дисплей 3 ½ разряда (1999 количество) 0.5 дюймов, высокая полярность: автоматическая, с отрицательным знаком, с положительным знаком. Метод измерения: инструмент с двойным интегральным аналого-цифровым переключателем.

Скорость выборки: 2 раза в секунду

Индикация перегрузки: отображается «1»

Рабочая среда: 0 ℃ ~ 40 ℃, при относительной влажности <80%

Условия хранения: -10 ℃ ~ 50 ℃, при относительной влажности <85%

Питание: 9 В NEDA 1604 или 6F22

Индикация низкого заряда батареи: «»

Статическое электричество: около 4 мА

Размер продукта: 126 x 70 x 26 мм

Вес нетто продукта: 108 г (включая батарею)

Таблица функций мультиметров серии

Технические характеристики

Точность гарантирована 1 год, 23 ℃ ± 5 ℃, менее 80% относительной влажности

НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 220 В переменного тока для диапазона 200 мВ и 500 В постоянного или 500 В переменного тока для всех диапазонов.

НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА

ОТВЕТ: Среднее значение отклика, калиброванное в среднеквадратичном значении синусоидальной волны.

ДИАПАЗОН ЧАСТОТ: 45 Гц ~ 450 Гц

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 500 В постоянного тока или 500 В среднеквадратичное значение для всех диапазонов.

НЕПРЕРЫВНОСТЬ

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 15 секунд максимум 220Vrms.

ТОК ПОСТОЯННОГО ТОКА

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: предохранитель F0.5A / 250V и F5A / 250V

ИЗМЕРЕНИЕ ПАДЕНИЯ НАПРЯЖЕНИЯ: 200 мВ

СОПРОТИВЛЕНИЕ

МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ ОТКРЫТОЙ ЦЕПИ: 3 В.

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 15 секунд максимум 220Vrms.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА

1. Подключите красный измерительный провод к разъему «VΩmA», черный провод к разъему «COM».
2. Установите переключатель ДИАПАЗОНА в желаемое положение НАПРЯЖЕНИЕ, если измеряемое напряжение не известно заранее, установите переключатель в самый высокий диапазон и уменьшайте его до получения удовлетворительного показания.
3. Подключите измерительные провода к устройству или цепи, в которой выполняется измерение.
4. Включите питание устройства или цепи, в которой измеряемое значение напряжения отобразится на цифровом дисплее вместе с полярностью напряжения.

ИЗМЕРЕНИЕ ТОКА ПОСТОЯННОГО ТОКА

1. Красный провод к «VΩmA». Черный провод к «COM» (для измерений между 200 мА и 5 А красный провод подключите к разъему «5 А», полностью нажав)
2. Установите переключатель RANGE в желаемое положение DCA.
3. Разомкните цепь, которую необходимо измерить, и подключите измерительные провода ПОСЛЕДОВАТЕЛЬНО к нагрузке, в которой измеряется ток.
4. Считайте текущее значение на цифровом дисплее.
5. Кроме того, функция «5A» предназначена только для периодического использования. Максимальное время контакта тестовых проводов со схемой составляет 10 секунд, с минимальным перерывом в 15 минут между тестами.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

1. Красный провод к «VΩmA». Черные ведут к «COM».
2. Установите переключатель RANGE в желаемое положение Ω.
3. Если измеряемое сопротивление подключено к цепи, выключите питание и разрядите все конденсаторы перед измерением.
4. Подключите измерительные провода к измеряемой цепи.
5. Считайте значение сопротивления на цифровом дисплее.

ИЗМЕРЕНИЕ ДИОДОВ

1. Красный провод к «VΩmA», черный провод к «COM».
2. Установите переключатель RANGE в положение «».
3. Подключите красный щуп к аноду измеряемого диода, а черный щуп к катоду.
4. Отображается прямое падение напряжения в мВ. Если диод перевернут, будет показана цифра «1».

ИЗМЕРЕНИЕ hFE ТРАНЗИСТОРА

1. Установите переключатель RANGE в положение hFE.
2. Определите, является ли транзистор PNP типа NPN, и найдите выводы эмиттера, базы и коллектора. Вставьте провода в соответствующие отверстия гнезда hFE.
3. Измеритель отобразит приблизительное значение hFE при условии базового тока 10 мкА и напряжения V _CE 2,8 В.

ТЕСТ НА НЕПРЕРЫВНОСТЬ

1. Красный провод к «VΩmA», черный провод к «COM».
2. Переключатель ДИАПАЗОНА в положение «».
3. Подключите измерительные провода к двум точкам цепи, которую нужно проверить. Если сопротивление ниже 30 Ом ± 20 Ом, раздастся звуковой сигнал.

ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ

Предохранитель редко требует замены и почти всегда перегорает в результате ошибки оператора.

Если на дисплее отображается «», это означает, что батарею необходимо заменить.

Для замены батареи и предохранителя (F500mA / 250V для клеммы mA и F5A / 250V для клеммы 5A) открутите 2 винта в нижней части корпуса, просто удалите старый и замените его новым.Соблюдайте полярность.

ПРИНАДЛЕЖНОСТИ

• Инструкция по эксплуатации
• Набор щупов (красный и черный)
• Батарея 9 В, тип NEDA 1604 6F22.

Этот продукт классифицируется как электрическое или электронное оборудование, и его нельзя утилизировать вместе с другими бытовыми или коммерческими отходами по окончании срока службы. Товар необходимо утилизировать в соответствии с указаниями местного совета.

mercury MTB01, MTB02 — оптимизированный PDF Руководство пользователя цифрового мультиметра
mercury MTB01, MTB02 — оригинальный PDF
