Инструкция по применению мультиметра dt 832Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT-832. Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю.

Назначение и особенности

Мультиметр DT-832 представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Мультиметром можно измерить:

  • Мультиметр dt 832
    постоянное и переменное напряжение;
  • сопротивление;
  • p-n переходы;
  • постоянный ток;
  • целостность проводки;
  • коэффициент усиления транзистора.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:

  • присутствие защиты от перегрузки для всех измерительных диапазонов;
  • автоматическое определение полярности постоянного сигнала;
  • автоматическая корректировка нуля на основе аналого-цифрового двойного преобразования.

Правила применения мультиметра dt 832

Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют 126 и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает 150 грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. Для работы мультиметра требуется элемент питания типа «КРОНА» с напряжением девять вольт.

Как работает мультиметр dt 832В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT-832. Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

Характеристики прибора

Применение мультиметра dt 832

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Основой прибора является аналого-цифровой преобразователь Intersil ICL7106 (отечественным аналогом его является КР572 ПВ 5), выполненный в DIE корпусе («капля») и 1/3-разрядный дисплей, автоматически определяющий полярность поданного сигнала. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется 500 В как для постоянного, так и переменного сигнала.

Производитель гарантирует точность измерений при температуре 21—25 °C и бесперебойную работу устройства от 0 до 40 °C. Индикация перегрузки составляет единицу в старшем разряде. Для защиты от перегрузок используется невосстанавливающийся предохранитель.

Транспортировка изделия разрешается в любом положении. Хранить устройство необходимо в помещении с нормальной влажностью при минимальной температуре -10 °C и наибольшей 50 °C. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии.

Наибольший предел измерений для величин:

  • постоянного напряжения — 1000 В;
  • переменного напряжения — 750 В;
  • постоянного тока — 5 А;
  • сопротивления — 2 Мом.

Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм. В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм.

Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT-832 будет неполной, если в ней не указать точность измерений. А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице.

Для постоянного сигнала:

Таблица показателей мультиметра dt 832

Для переменного сигнала:

Измерение мультиметром dt 832 напряжение

Для сопротивления:

Показатели мультиметра dt 832

Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже.

Руководство по работе

Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:

  • Что измеряет мультиметр dt 832
    OFF — выключение тестера;
  • ACV — режим измерения переменного напряжения;
  • DCV — позволяет провести замеры постоянного напряжения;
  • DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
  • Ω — служит для получения результатов о сопротивлении;
  • hFE — предназначен для измерения коэффициента усиления транзисторов;
  • -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.

Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов. Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Среднее, обозначенное VΩmA, используется при исследовании напряжений, сопротивлений и токов, не превышающих 200 мА. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода (нулевого).

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT-832 имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора. Если такой знак появился, то батарейку в устройстве следует заменить.

Измерения напряжений и сопротивления

Сфера применения мультиметра dt 832Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется 750 В, а для постоянного сигнала — 1000 В. Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать.

Действия при измерении напряжения можно описать следующими этапами:

  1. Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
  2. Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
  3. Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
  4. Полученный результат отобразится на ЖК-дисплее.

В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Переключатель необходимо будет установить в положение, соответствующее области Ω прибора. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число 2000 K. Если же на экране высвечивается единица, переключатель переставляется на разряд выше.

Вычисление постоянного тока

Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.

Вычисление тока происходит следующим образом:

  1. Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
  2. Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
  3. Щупы подключаются последовательно в разрыв исследуемой электрической линии.
  4. Отобразившееся число на дисплее будет соответствовать измеренной силе тока.

При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное.

Проверка диодов и транзисторов

Где используется мультиметр dt 832Замерить значение переменного тока, воспользовавшись мультиметром ДТ 832, к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления. Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h31.

Перед тестированием полупроводникового прибора крайне важно определить его тип. Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки. В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:

  1. Красный провод подключается к положительному гнезду VΩmA, а чёрный — к общему COM.
  2. Переключатель устанавливается на предел -|>| —)))
  3. Щупы мультиметра параллельно подсоединяются к диоду.

Модель мультиметра dt 832Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал.

Таким образом, с помощью мультиметра DT- 832, впрочем, как и его аналога м832, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

rusenergetics.ru

Как пользоваться мультиметром - инструкция, понятная каждому

Мультиметр предназначен для  проверки параметров электрических сетей и электронных компонентов. Неискушенному человеку управление этим прибором покажется сложным. Но на самом деле достаточно понять принцип снятия показаний и установки настроек. После этого покажется, что без него нельзя даже поменять розетку, и это действительно так.

Возможности мультиметра

Что же это за прибор, и какие функции он может выполнять? На первом этапе ознакомления с работой мультиметра необходимо разобраться с его настройками и возможностями. Практически на всех моделях обозначения нанесены латиницей и являются аббревиатурами или сокращениями от английских терминов.

1

Теперь, зная «язык» устройства можно приступать к изучению его возможностей. Название мультиметр (или мультитестер) означает широкий диапазон измерений различных электрических величин:

  • Постоянное и переменное напряжение и ток.
  • Значение сопротивления.
  • Емкость. Эта функция встречается в основном только в профессиональных устройствах.

Для бытовых нужд можно приобрести стандартный цифровой мультиметр с оптимальным набором функций. Так как отечественные производители практически не выпускают приборы подобного класса – выбор останавливается на зарубежных цифровых мультиметрах.

Рабочая панель прибора разделена на два условных сектора – ЖК дисплей и блок настроек. Последний чаще всего представляет собой круговой переключатель с нанесенной вокруг него разметкой. Она же, в свою очередь, разделена по измеряемым величинам с максимальным значением границ измерения.

ABM-4084_800

Измерения выполняются с помощью щупов, которые устанавливаются в специальные гнезда на приборе.

Перед началом тестирования проверяются элементы питания и работоспособность прибора. Повернув переключатель в любое положение кроме «Off», на индикаторе должны отобразиться нули. Теперь можно начинать измерения интересующих величин.

img_lcdСначала выставляется верхний предельный уровень. Например, для постоянного напряжения он может быть от 200 мВ до 1000 В. Если известен хотя бы порядок значения — выставляется ближайшее к нему верхнее ограничение. В противном случае рекомендуется установить максимальное значение и уменьшать его, пока в процессе замеров на индикаторе не появятся цифры, отличные от нуля. Если же не следовать этой методике, то появится вероятность выхода прибора из строя.

Напряжение

Практически все бытовые приборы и элементы питания работают от постоянного напряжения. Это самая часто измеряемая величина. Первый опыт снятия показаний будет начат именно с нее.

Устанавливаем щупы в соответствии с цветовой разметкой. Если же такой не наблюдается, найдите на корпусе щупа обозначение «+» или «-». После этого выставляется максимальное значение силы постоянного напряжения. В нашем случае это 1000 В. Далее контакты щупов прикасаются к соответствующим полюсам тестируемого элемента. В этом случае можно не бояться ошибочной полярности – значение на экране поменяет лишь свой знак.

DT830B

Понижая граничный предел переключая рукоять, останавливаемся в том случае, когда на дисплее появятся стабильные показания.

Переменное напряжение измеряется по такому же принципу. Исключение составляет отсутствие полярности.

Ток

2При измерении постоянного тока следует заранее продумать, как мультиметр будет подключен к испытуемой цепи. Эта задача рассматривается индивидуально для каждого случая. Если нет опыта составления таких схем – лучше всего сначала изучить теорию. В противном случае велика вероятность поломки мультиметра.

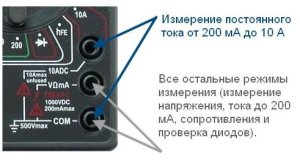

Еще один важный момент – расположение щупов в гнездах. Если искомый параметр тока будет гарантированно меньше 200 мА, то их расположение остается стандартным. Но при показаниях выше 200 мА и до 10А один из щупов устанавливается в специальный разъем.

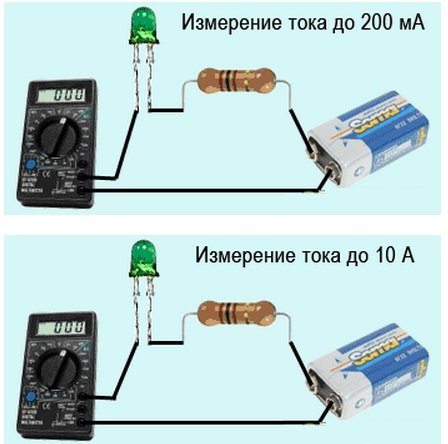

Ниже показаны самые простые примеры измерения силы тока различной величины.

3

Сопротивление

Измерение значения сопротивления может пригодиться не только для проверки параметров электросети. Такая функция будет полезна при монтаже электрического теплого пола или любых других нагревательных систем, работающих на электроэнергии.

Принцип измерения полностью аналогичен этапам нахождения величины постоянного напряжения. Необходимо перевести тумблер в нужный сектор.

Профессиональные электрики и электронщики помимо этих основных видов снятия показаний знают множество других параметров, которые прямо или косвенно можно узнать с помощью мультиметра. Но для бытовых нужд вышеописанной информации будет достаточно, и скоро пользование мультиметром будет так же привычно, как индикаторной отверткой.

electroadvice.ru

Цифровой мультиметр dt 830b тестер инструкция. Подробная инструкция по использованию мультиметра и его возможностям

Мультиметр DT-830B - прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

  • значений электрического тока;
  • напряжения между 2 точками в электрической цепи;
  • сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

  • прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
  • протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
  • проверить полупроводниковый транзистор;
  • измерить и индуктивность;
  • измерить температуру с помощью термопары;
  • определить частоту гармонического сигнала.

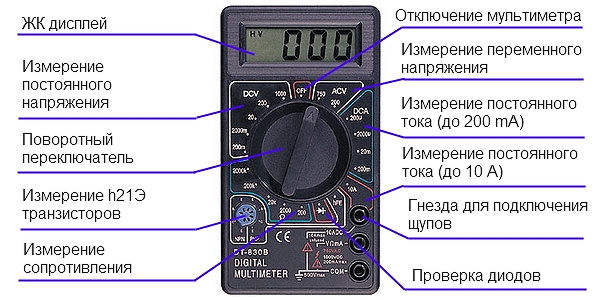

Как устроен мультиметр?

  1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
  2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение "Выкл".
  3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
  4. Тестовые гибкие провода красного и черного цвета с клещами.
  5. Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при сопротивлений:

  1. Высокая погрешность показаний.
  2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение "20". На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение "500". Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение "HV", которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак "-".

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Ехал мультиметр довольно долго 1,5 месяца.

Немного потрошков, запаха гари и просьб о помощи внизу.
ВНИМАНИЕ!!! Фоток на 80+ метров я не стал сжимать… а фотки с телефона

Предыстория:

В далеком теплом июле добрый человек под именем поделился с народом радостью, где можно потратить немного монет. За что ему огромная благодарность! Кому не трудно могут зайти и тоже сказать спасибо.

Различия мультиметров серии 830:

Мультиметр приехал в стандартном желтом пакете:


В красивой коробочке:

Комплект посылки:

мультиметр, щупы, инструкция письмо от продавца.


На щупах красуется надпись 1000V, но я бы поостерегся…

И даже с письмецом от продавца:

И инструкцией:
Пробежался глазами по инструкции, хотел найти характеристики щупов, но как оказалось инструкция для всех типов одна.
Понравился ра

stroyew.ru

принцип работы, конструкция и технические характеристики, режимы работы и уход за тестером

Тестер напряжения — вспомогательное измерительное средство для достижения бесперебойной работы любых электрических приборов. Что оно собой представляет, как пользоваться электронным тестером, что такое электрические пробники напряжения, какие есть разновидности и другое далее.

Описание

Тестером напряжения является портативный электрический и технический прибор, который нужен, чтобы индефицировать возможный потенциал токопроводящих участков. Благодаря нему обеспечивается простое и быстрое тестирование переменного с постоянным напряжением до 400 Ватт. Стоит отметить, что он только указывает на диапазон, но не указывает точный показатель.

Тестер напряжения

Конструкция

Современный тестер считается многофункциональным измерительным прибором, который носит второе название — мультиметр. Состоит он из внешнего и встроенного измерительного щупа, светодиодной шкалы индикации, защитного кольца и кнопки тестирования. Бывают двух типов: аналоговые или стрелочные, цифровые. Первые осуществляют определение величины измеряемого тока при помощи положения стрелки на циферблатной шкале устройства.

Как выглядит устройство

Обратите внимание! Сегодня такие приборы морально устарели из-за небольшой погрешности измерений. Важно, что шкала такого агрегата имеет зеркальную дорожку, поэтому, снимая показания, стрелка должна совпасть с зеркальным отражением. Это требуется, чтобы сделать четкую фиксацию величины тока.

Цифровые или электронные измерители — высокоточные устройства, которые сегодня наиболее распространены на рынке. В них показатели находятся внутри жидкокристаллического экрана. Показываются цифрами. Гнезда приборов оснащены двумя щупами, которые, в свою очередь, дополнены специальными наконечниками для измерения.

Конструктивные особенности устройства

Технические характеристики

Как правило, каждый электротестер нацелен на измерение постоянного с переменным током от 150 до 500 ватт. Показывает данные с точностью от −30% до 0% от показываемого числа. Диапазон частот равен от 50 до 60 герц. Работает непрерывно в течение 30 секунд при температуре от −15 до 45 градусов Цельсия и влажности не больше 80%. Предельно может функционировать на высоте не более 2000 метров. Весит от 100 до 150 граммов. Восстанавливается примерно 10 минут, после того как был произведен первый замер.

Технические характеристики

Как пользоваться

Пользоваться устройством нужно, в соответствии с инструкцией, не применяя силу. Его можно использовать как дома, так и в условиях производства. Чтобы делать измерение сетевого уровня электроцепи дома, достаточно воспользоваться руководством для пользователя универсального тестера. Современные мультиметры обладают расширенным функционалом. Они позволяют совершать определение полярности диода, замер емкости конденсатора, а самые продвинутые модели способны делать замер температуры объекта.

Режимы работы

Оснащен агрегат несколькими режимами и параметрами работы. Он работает на низком уровне чувствительности, чтобы изучить напряжение переменного тока, на среднем уровне чувствительности для бесконтактного обнаружения наличия переменного тока и на высоком уровне чувствительности.

Разновидности электрических пробников напряжения

Электрические пробники напряжения призваны проверять целостность электроцепи. От них будет зависеть работа любого элетрического прибора. Каждый многофункциональный тестер обладает целой схемой с отдельным питанием активной сети, который призван осуществлять прозвон даже обесточенных электрических цепей.

Бывает пробник пассивным, активным, многофункциональным, универсальным и самодельным. Пассивный тестер оснащен одним полюсом фазы и выполняет только одну задачу. Он показывает, есть или нет напряжения в электроцепи. Профессиональные электрики его не используют из-за того, что у него ограниченный функционал, а для домашнего использования он подходит.

Активный индикатор считается чувствительным детектором напряжения, состоящим из светодиода, реагирующего на все электромагнитное поле проводника. Спектр его использования больше. К примеру, он помогает отыскать место обрыва проводки дома. Также он позволяет прозванивать провода, и определять исправность их работы.

Активный прибор

Многофункциональный тестер — улучшенный вариант активного индикатора. Отличие лишь в том, что в этом имеется переключатель, регулирующий чувствительность устройств. Он работает как в контактном, так и бесконтактном режиме. Дополняется такой тестер дисплейным управлением и зуммером. В отличие от мультиметров, имеет только один щуп.

Многофункциональный прибор

Универсальный аппарат — распространенный функциональный и удобный тестер, который может как определять фазу с нулевой сетью, так и прозванивать проводку для определения напряжения. Кроме того, он обладает звуковой и визуальной индикацией.

Универсальный прибор

Самодельный контрольный аппарат — это пробник, который имеет обычную 220 вольтовую лампочку, вкрученную в патрон с проводами в виде щупов.

Обратите внимание! Отличается от других пробников тем, что по яркости свечения лампы можно узнать оптимальное напряжение или нет. Кроме того, с таким агрегатом можно осуществлять проверку всех трех фаз.

Дополнительные функции

Современные тесторы сделаны так, что с помощью них можно проверять биполярные транзисторы, а также определять емкость конденсатора и индуктивность катушек.

Проверка транзисторов

Транзисторная проверка является специфичной процедурой. Она нужна только тем, кто занимается ремонтированием радиоэлектронных приборов. Чтобы определить работает ли биполярный триод, пользователь тестера прозванивает диоды при помощи поочередного поключения щупов. Транзистор исправен, если все показания сходятся в случае с подключением база-эмиттер.

Определение емкости и индуктивности

Емкостью называется физический показатель величины, который характеризуется как способность конденсатора к накоплению электрической энергии. Электроемкость измеряется в микрофараде, нанофараде и пикофараде. Индуктивность это показатель накопителя энергии тока, преобразующаяся в энергию магнитного поля.

Определить емкость и индуктивность можно с помощью мультиметра, точнее путем переключения его в диапазон этих величин. Все что нужно, это вставить приборные штекеры и сделать измерение так же, как и измерение сопротивления. Осуществляя замеры, необходимо использовать зажимы крокодилы.

Важно! Определяя емкость конденсаторов, имеющих электролит, необходимо соблюдать тот факт, чтобы было полярное подключение.

Определение емкости и индуктивности

Уход за тестером

Тестер не требует какого-то специфического ухода. Все что нужно, это держать его в сухости, хранить при оптимальной температуре, обращаться с ним бережно и аккуратно и держать прибор в чистоте. Важно не допускать падения прибора и деформации его деталей, а также не протирать от пыли корпус, используя растворители с моющими средствами. При поломке оборудования, необходимо его выкинуть, поскольку ремонт может обойтись дороже нового.

Инструкция по безопасному применению

Как правило, инструкция по безопасной эксплуатации для всех аппаратов общая. До начала проведения работ с тестером, необходимо надеть на руки средства личной безопасности. Затем изучить инструкцию к конкретному выключателю тока, который нужно протестировать. Далее нужно нажать кнопку выключателя тока или короткого замыкания, вставить щуп к фазному выходу, а другой подсоединить к заземленному контакту тестируемого прибора. Потом требуется нажать кнопку тестирования и узнать данные.

Обратите внимание! Важно, что тестировать незаземленные контакты нельзя. Это может быть опасно для жизни.

Инструкция по безопасному применению

В целом, тестер напряжения или мультиметр, согласно современной терминологии, — устройство многофункциональное, направленное на проверку любого электрооборудования. Бывает разных видов и поставляется на рынок с разными функциями. Позволяет проверять емкость, индуктивность и транзистор во многих случаях. Работает исправно в течение многих лет по инструкции. Не требует особого ухода.

rusenergetics.ru

Как пользоваться мультиметрами: DT830B, DT832, DT838, DT9205A

Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра. С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой. Однако не все пользователи знают, как правильно пользоваться мультиметром.

Разновидности прибора

Все мультиметры или мультитесторы делятся на две большие подгруппы:

  1. Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
  2. Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.

Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.

Как применять аналоговый мультитестер

Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Аналоговый мульт

Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.

Инструкция по применению аналогового тестера

Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:

  1. Проверить элементы питания, воспользовавшись специальным режимом.
  2. Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
  3. Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
  4. Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
  5. Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
  6. Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.

Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.

Особенности цифровых мультиметров

В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.

Цифровые мультиметры

Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:

  • off — прибор выключен;
  • avc — показатель переменного напряжения;
  • dvc — постоянное напряжение;
  • dca — ток постоянный;
  • Ω — сопротивление.

В любом современном мультиметре предусмотрено три разъема для присоединения проводов. Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:

  • черный провод подключается только ко входу COM;
  • при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
  • если сила тока более 200 мА, то красный шнур включают в «10ADC».

Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».

Определение короткого замыкания в цепи

В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи. Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.

ДТ 838

Чтобы определить наличие короткого замыкания, следуйте инструкции:

  1. Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
  2. Переключите «ручку» в режим прозвонки. Мульт 182
  3. Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.

Так быстро и просто вы узнаете о наличии КЗ.

Как меряется постоянный ток

Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.

Прозвонка

Чтобы узнать заряжена ли батарея или нет, проделайте следующее:

  1. Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
  2. Выставите «ручку» на максимальный показатель в 500 V.
  3. Свободный конец черного щупа закрепите на неизолированной части батареи.
  4. Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
  5. Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.

Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.

Проверка розетки или измерение переменного напряжения

Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.

Проверка розетки

Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:

  1. Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
  2. Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
  3. Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.

Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.

Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.

Особенности проверки термопары

Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.

Проверка термопары

Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:

  1. Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
  2. Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
  3. Необходимо снять термопару, открутив гайку.
  4. Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
  5. Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
  6. В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.

Немного рекомендаций

Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:

Мультитестер

  1. У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
  2. Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
  3. Если прибор не включается, причиной может быть севшая батарейка. Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
  4. Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.

Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.

Видео по теме

Подробная инструкция, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:

Чтобы понимать все особенности популярной модели тестера DT9205A, посмотрите видеоматериал, приведенный ниже: Подробнее о том, как проверить термопару при помощи мультиметра, смотрите в видеоматериале:

profazu.ru

Инструкция как пользоваться мультиметром.

Самый распространенный прибор для электротехнических измерений – это мультиметр, который позволяет определить не только  величину силы тока и напряжения, а также эффективно прозвонить цепь на целостность, определить величину ее сопротивления. А кроме того мультиметр поможет радиолюбителям проверить транзисторы, диоды и другие радиодетали, но Мы на этом не будем подробно останавливаться, а очень подробно остановимся на тех функциях, которые касаются непосредственно электротехнических измерений в домашней электросети и бытовых электроприборов.

В качестве примера, Я возьму самую распространенную китайскую модель мультиметра, который стоит недорого и купить его можно практически везде. Для редкого использования в домашнем хозяйстве его будет достаточно, но для каждодневного использования профессиональными электриками он не годится из-за низкой надежности и качества изготовления материалов.

Изучив принципы работы в нашей инструкции с мультиметром, изображенном  на рисунке ниже- Вы сможете работать и с любой другой моделью, так как принципы работы везде аналогичны. Различия встречаются только в нанесенных значках, видах и пределах измерений и наличии дополнительных функций.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

Щупы включаются следующим образом: в самый нижний включается черный, а красный- в средний. Самый верхний используется для подключения красного щупа при измерении величины тока до 10 Ампер. Подключение по цветам необходимо только для проведения замеров в сети постоянного тока (красный-плюс, а черный минус), для переменного тока- без разницы, как они подключены. Рекомендую прочитать нашу статью: «про отличия постоянного от переменного тока«.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

  1. ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
  2. DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
  3. hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
  4. Генератор прямоугольных импульсов, то же для радиотехников.
  5. Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
  6. Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
  7. DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица —  не правильно выставлен предел, если  минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

Как проверить мультиметр.

  • Проверить довольно просто, подключив параллельно с ним к розетке другой мультиметр или вольтметр.
  • Для проверки точности определения сопротивления, возьмите с нанесенной маркировкой и величиной любое сопротивления и сравните с показаниями прибора.
  • Для проверки точности измерения величины тока. Проведите поочередно измерения одинаковой нагрузки вашим устройством и амперметром.

Как прозвонить мультиметром.

Ставим переключатель в режим прозвонки, и замыкаем щупы- прибор должен запищать и показания должны высветиться: либо ноль, или чуть выше. Звуковой индикатор только пищит до 80 ОМ. После этого проверяем с двух сторон на целостность электрическую схему и ее соединения. Более подробно Я опишу как это правильно делается в отдельной статье.

Как измерять мультиметром.

Как мультиметром измерить ток.

Данная модель позволяет измерять максимум до  10 Ампер. Для определения силы тока потребления подключают последовательно мультиметр  к  бытовому прибору, как показано на картинке.

Чаще всего делается следующим образом:  прибор подключается в разрыв одного фазного провода, идущего к измеряемому потребителю.

Внимание, если для измерения силы тока выше 200 мА  предусмотрена отдельная клемма, не забудьте переставить щуп в соответствующее место.

Как мультиметром измерить напряжение.

В домашней электрической розетке мультиметром можно измерить только переменное напряжение  с выставлением верхнего предела 700 Вольт. Блоки питания и аккумуляторы необходимо замерять с соблюдением полярности в режиме измерения постоянного напряжения,  выставив с запасом верхний предел.

Как проверить аккумулятор мультиметром.

Сразу скажу для того, что бы эффективно проверить автомобильный аккумулятор необходима специальная нагрузочная вилка, которая замеряет напряжение под нагрузкой, иначе качественно Вы не определите состояние аккумулятора автомобиля.

Для обычных пальчиковых аккумуляторов для проверки состояния- необходимо переключатель поставить на самый максимальный предел замера постоянного тока  и буквально на не более чем на полсекунды замкнуть его проволочкой, чтобы успеть разглядеть показания на экране.  Не держите более 0.5 сек. — это вызывает поломку или ухудшение эксплуатационных характеристик АКБ.

Для 1-2 вольтовых исправных аккумуляторов ток  короткого замыкания должен быть не менее 2 Ампер. Если он меньше 1 Ампера, тогда придется покупать новый или использовать его для пультов управления бытовой техникой в доме.

Как измерить сопротивление мультиметром.

Сразу хочу сказать, что сопротивление ни в розетке, ни в батарейке Вы не сможете измерить. Но за то легко можно его узнать у электрической лампочки или тэна электрочайника или обогревателя, это требуется для определения их целостности или работоспособности.

Внимание! Перед измерением необходимо отключить все провода от измеряемого устройства! В этом режиме нельзя измерять   находящиеся под напряжением устройства!

Совет! Вы можете измерить даже сопротивление своего тела, просто возьмите щупы мультиметра в разные руки. Это полностью безопасно и не повредит вашему здоровью.

jelektro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
