В современных автомобилях большинство узлов компьютеризированы. Именно автоматизация многих процессов позволяет современным автомобилям быть более совершенными с точки зрения экономии расхода топлива, экологичности, быстроты ремонта. Во многом компьютеризация определяется по работе датчиков. Чиповая система распространена практически повсеместно, поэтому большинство узлов современных Камазов посылают информацию о своей работе центральному блоку управления, распределяющему нагрузки соответствующим образом.

Датчик скорости имеет очень важный функционал.

Не даром водителю запрещена эксплуатация транспортного средства, если не работает спидометр. Точное определение скоростного режима является одной из составляющих безопасного движения, позволяя контролировать автомобиль. Скорость грузовика нужно контролировать вдвойне тщательно, ведь помимо своего собственного веса тягач везет вес прицепа, груза, обуславливающие поведение грузовика при определенном скоростном режиме. Существует понятие «скорость принятия решения» — точка невозврата, после которой могут произойти необратимые последствия. Для каждого режима езды существует свой скоростной режим, однако, чтобы узнать, где он превышен, необходимо знать текущую скорость, а узнать ее можно только при помощи специального датчика. Где находится ДСА?

Расположение

ДСА — аббревиатура датчика скорости автомобиля. ДСА является традиционным приводом спидометра, монтируется внутрь коробки передач, раздаточную коробку или редуктор ведущего моста, отслеживая скорость вторичного или промежуточного валов.

Далее система передает данные контроллеру измерения скорости.

Разные модификация Камазов имеют различное расположение датчика скорости. Определяется это конструктивными особенностями определенной модели.

Самый распространенный вариант — вхождение в систему спидометра. Компонент передает данные, измеряя текущую скорость. Именно поэтому при фразе «не работает спидометр» логичнее предположить поломку именно датчика (данное расположение начали брать за основу, начиная с Камаза 43118).
Система впрыска, зажигания, прочих систем двигателя может скрывать внутри определитель скорости, чтобы корректировать систему работы двигателя внутреннего сгорания. Данным образом достигается синхронизация между ходовыми качествами тягача и мощностью. Во время движения динамика работы двигателя постоянно меняется. Располагаясь внутри системы впрыска, датчик может отслеживать динамику изменения оборотов двигателя, высчитывая интенсивность движения.

Любые системы сигнализации либо безопасности могут содержать скоростные определители. Данная система работает аналогично круиз-контролю. Помимо фиксации скорости, она контролирует определенный режим, если водитель вдруг потеряет бдительность, система скорректирует интенсивность движения за него.
Самый редкий случай расположения, практически никогда не встречающийся на автомобилях марки Камаз — гидроусилитель руля. Как правило, такую локацию практикуют гоночные модификации тягачей. Данная система заключается в алгоритме управления автомобилем через скоростной режим. Иными словами, управляемость напрямую связана с интенсивностью движения.

Одна небольшая деталь, имеющая вполне конкретный функционал, может стать частью совершенно разных механизмов. Однако, расположение внутри механизма спидометра остается самой популярной среди сопутствующих.

Типовые особенности

Контактные типы датчиков признаны самыми ненадежными. Ввиду соприкосновения с другими деталями, они намного быстрее изнашиваются. Постоянные вращения, трения, вибрации способны вывести из строя даже качественную аналоговую деталь. Однако данный тип устройства используется часто, устанавливаются вместо привода механического спидометра, модернизируют тормозные механизмы. Контактные модели проще подобрать, однако недолгий срок эксплуатации является их очевидным минусом.

Безконтактная установка интегрирует датчик от вращающегося вала. Скорость измеряется благодаря наличию задающего диска либо ротора. Безконтактные модели служат дольше, поэтому именно им конструкторы современных Камазов при проектировании отдают свое предпочтение.

Самое современное решение — датчик скорости Камаз ZF, созданный по современным стандартам. Основой работы является современная раздаточная коробка, позволяющая получать более точные технические характеристики транспортного средства. Благодаря современным технологиям сбора, обработки данных, именно эти системы используются современными отечественными разработчиками грузовиков, помогая двигателю выбирать более экономичный режим для меньшего расхода топлива, минимизации вредных выбросов.

При поломке датчика, его необходимо заменить новым, ремонту данные запчасти не подлежат. Помимо обязательной замены, следует учесть модель измерительного компонента. Необходимо выбирать именно ту модель, что была установлена ранее, либо любой другой аналог, рекомендованный заводом-изготовителем. Выбирать дешевые китайские аналоги очень рискованно. Такие запчасти могут частично терять данные, выдавать необъективную информацию, элементарно компонент может «не встать» на место ввиду неправильных размеров, некорректно расположенных разъемов.

Поломка ДСА может быть выявлена по ряду признаков.

Водитель потеряет информацию о текущей скорости, пройденном километраже. Перестанет работать спидометр, на некоторых моделях Камазов комплексно отключится тахометр. Так как сам прибор проверить сложнее (придется разбирать приборную панель), лучше обратить внимание на ДСА, возможно, причина кроется именно там.
Мотор станет работать хуже (неравномерные обороты холостого хода, мощность будет скакать, резко падать, сильно увеличится расход топлива). Иногда тягач может просто беспричинно начать глохнуть.
Могут хуже начать работать системы безопасности, повышенного комфорта: гидроусилитель руля, АБС.

Большую роль играет визуальная целостность ДСА. Система расположения компонента имеет открытый тип, поэтому иногда узел поражается коррозией, со временем разъедающей элементы микросхемы. Наиболее подвержены коррозии хрупкие контакты.

При возникновении первых признаков неисправности, необходимо обратиться к специалистам сертифицированного сервисного центра Камаз, имеющим специальное диагностическое оборудование. Благодаря компьютеризированной системе, специалисты подключатся к бортовому компьютеру тягача, выявят код ошибки, после чего компьютер определит тип неисправности, локацию неисправного узла.

Безопасность выбранных режимов, передача актуальных данных, своевременное реагирование — основные задачи ДСА, которыми оснащены практически все современные автомобили марки Камаз.

[~DETAIL_TEXT] =>

Существует понятие «скорость принятия решения» — точка невозврата, после которой могут произойти необратимые последствия. Для каждого режима езды существует свой скоростной режим, однако, чтобы узнать, где он превышен, необходимо знать текущую скорость, а узнать ее можно только при помощи специального датчика. Где находится ДСА?

Расположение

Самый распространенный вариант — вхождение в систему спидометра. Компонент передает данные, измеряя текущую скорость. Именно поэтому при фразе «не работает спидометр» логичнее предположить поломку именно датчика (данное расположение начали брать за основу, начиная с Камаза 43118).
Система впрыска, зажигания, прочих систем двигателя может скрывать внутри определитель скорости, чтобы корректировать систему работы двигателя внутреннего сгорания. Данным образом достигается синхронизация между ходовыми качествами тягача и мощностью. Во время движения динамика работы двигателя постоянно меняется. Располагаясь внутри системы впрыска, датчик может отслеживать динамику изменения оборотов двигателя, высчитывая интенсивность движения.

Любые системы сигнализации либо безопасности могут содержать скоростные определители. Данная система работает аналогично круиз-контролю. Помимо фиксации скорости, она контролирует определенный режим, если водитель вдруг потеряет бдительность, система скорректирует интенсивность движения за него.
Самый редкий случай расположения, практически никогда не встречающийся на автомобилях марки Камаз — гидроусилитель руля. Как правило, такую локацию практикуют гоночные модификации тягачей. Данная система заключается в алгоритме управления автомобилем через скоростной режим. Иными словами, управляемость напрямую связана с интенсивностью движения.

Типовые особенности

Поломка ДСА может быть выявлена по ряду признаков.

Водитель потеряет информацию о текущей скорости, пройденном километраже. Перестанет работать спидометр, на некоторых моделях Камазов комплексно отключится тахометр. Так как сам прибор проверить сложнее (придется разбирать приборную панель), лучше обратить внимание на ДСА, возможно, причина кроется именно там.
Мотор станет работать хуже (неравномерные обороты холостого хода, мощность будет скакать, резко падать, сильно увеличится расход топлива). Иногда тягач может просто беспричинно начать глохнуть.
Могут хуже начать работать системы безопасности, повышенного комфорта: гидроусилитель руля, АБС.
Большую роль играет визуальная целостность ДСА. Система расположения компонента имеет открытый тип, поэтому иногда узел поражается коррозией, со временем разъедающей элементы микросхемы. Наиболее подвержены коррозии хрупкие контакты.

Важная особенность маленькой, но такой необходимой детали — возможность помочь водителю соблюдать режим дорожного движения, чтобы избежать транспортного происшествия. Крупногабаритные автомобили нуждаются в фиксации скорости, потому что для высоконагруженных двигателей существуют свои оптимальные режимы, позволяющие сохранить мотор в рабочем состоянии как можно дольше. Безопасность выбранных режимов, передача актуальных данных, своевременное реагирование — основные задачи ДСА, которыми оснащены практически все современные автомобили марки Камаз.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

[~PREVIEW_TEXT] =>

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => Array ( [ID] => 8877 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2019-06-10 01:18:34.

Где стоит датчик скорости: Где на КАМАЗе находится датчик скорости opex.ru

000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 621 [WIDTH] => 930 [FILE_SIZE] => 73062 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/a18 [FILE_NAME] => a18a51d7c78529866b2087236791935e.jpg [ORIGINAL_NAME] => gde-na-kamaze-nakhoditsya-datchik-skorosti.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => aa420137e6b8737a2bc64d82e204eab4 [~src] => [SRC] => /upload/iblock/a18/a18a51d7c78529866b2087236791935e.jpg [UNSAFE_SRC] => /upload/iblock/a18/a18a51d7c78529866b2087236791935e.jpg [SAFE_SRC] => /upload/iblock/a18/a18a51d7c78529866b2087236791935e.jpg [ALT] => Где на КАМАЗе находится датчик скорости [TITLE] => Где на КАМАЗе находится датчик скорости ) [~DETAIL_PICTURE] => 8877 [TIMESTAMP_X] => 10.

opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Где на КАМАЗе находится датчик скорости [ELEMENT_CHAIN] => Где на КАМАЗе находится датчик скорости [BROWSER_TITLE] => датчик скорости КамАЗ в Техническом центре ОРЕХ в г. Балашиха Московской областиГде на КАМАЗе находится датчик скорости [KEYWORDS] => Где на КАМАЗе находится датчик скорости [DESCRIPTION] => датчик скорости КамАЗ в Техническом центре ОРЕХ в г. Балашиха Московской области. Ремонт большегрузной техники и продажа запчастей для грузовых Где на КАМАЗе находится датчик скорости ) [IMAGES] => Array ( [0] => Array ( [ID] => 8877 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2019-06-10 01:18:34.

jpg [ALT] => Где на КАМАЗе находится датчик скорости [TITLE] => Где на КАМАЗе находится датчик скорости [TMB] => Array ( [SRC] => /upload/resize_cache/iblock/a18/400_300_1/a18a51d7c78529866b2087236791935e.jpg [WIDTH] => 0 [HEIGHT] => 0 [SIZE] => ) ) ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Датчик скорости имеет очень важный функционал. Не даром водителю запрещена эксплуатация транспортного средства, если не работает спидометр. Точное определение скоростного режима является одной из составляющих безопасного движения, позволяя контролировать автомобиль. Скорость грузовика нужно контролировать вдвойне тщательно, ведь помимо своего собственного веса тягач везет вес прицепа, груза, обуславливающие поведение грузовика при определенном скоростном режиме. Существует понятие «скорость принятия решения» — точка невозврата, после которой могут произойти необратимые последствия. Для каждого режима езды существует свой скоростной режим, однако, чтобы узнать, где он превышен, необходимо знать текущую скорость, а узнать ее можно только при помощи специального датчика. Где находится ДСА?

Поломка ДСА может быть выявлена по ряду признаков.

Где находится датчик скорости на ВАЗ-2112 16 клапанов: фото, видео

Автомобиль: ВАЗ-2112.
Спрашивает: Чуев Сергей.
Суть вопроса: Где находится датчик скорости на ВАЗ-2112, хочу его заменить, но никак не найду где он?

Здравствуйте! Подскажите, пожалуйста, где на ВАЗ-2112 с 16-ти клапанным двигателем находится датчик скорости? Мне надо его проверить потому, что стрелка на спидометре работает как-то хаотично и нестабильно.

Датчик скорости

Датчик скорости находится рядом с щупом под корпусом воздушного фильтра

Основная цель и предназначение датчика скорости на ВАЗ-2112 заключается в получении и диагностике всей информации о количестве оборотов, исходящих от шестерён коробки переключения передач и передних колёс. После чего вся информация передаётся на электронный блок управления и контроллер ,обрабатывая всю полученную информацию, посылает её на панель приборов в виде стрелочного обозначения на стрелке спидометра.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Кроме этого ЭБУ способен одновременно рассчитать все пропорции топлива, которые подаются в камеры сгорания.

Виды датчиков

На ВАЗ-2112 устанавливались два вида датчиков, на модели до 2006 года выпуска механического типа, а уже после полностью электронные.

Датчик скорости старого типа.

Датчик скорости нового типа.

Где находится датчик скорости

Датчик скорости на ВАЗ-2112 расположен на коробке переключения передач, а точнее в верхней его части. Это делает его полностью видимым и доступным из подкапотного пространства. Этот датчик можно увидеть, если заглянуть в район правого шруса. К датчику присоединён кабель питания, а к корпусу он зафиксирован при помощи одного болта.

Датчик скорости на посадочном месте.

Схема подключения

Схема достаточно простая.

Подключение датчика скорости к системе происходит через контроллер ЭБУ, поэтому выход из строя этого датчика возможен как из-за выхода самого элемента, так и проводки.

Однако так как сам датчик неподвижен, ломается он крайне редко, чего нельзя сказать о колодке питания. Так как этот элемент всегда находится на открытом воздухе и чаще подвержен коррозии в связи воздействия влаги и влажности.

Факты о датчике скорости

Благодаря исправному состоянию датчика скорости, владелец автомобиля, осуществляющий торможение двигателем (например, на спуске – прим. ) способен получить экономию топлива. Это происходит из-за того, что при движении накатом датчик скорости передаёт информацию о скорости автомобиля, а датчик холостого хода анализирует эти данные и отключает систему подачи топлива. Тем самым экономия топлива в таких ситуациях «просто налицо».

Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание!
Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Краткое содержание:

Где находится датчик скорости?
Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости?
Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание!
На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание!
Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание!
Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик:
Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Как выявить неполадку датчика скорости

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик скорости – является прибором, использующим принцип Холла, т.е.явление возникновения поперечнойразности потенциаловпри помещении проводника с постоянным током вмагнитное поле. Датчикскорости выдает на выходе прямоугольные импульсы, период (промежуток времени между импульсами) которых и переводится в скорость и пробег.

Датчик скорости устанавливается в посадочное место на коробке передач, не требует дополнительной защиты, и в случае неисправности подлежит замене целиком.

Стоит отметить, что спидометр показывает верные данные при стандартной комплектации автомобиля ВАЗ, в частности, при размере шин рекомендуемом производителем.

Внешние проявления неисправностей датчика

— Неравномерный холостой ход, либо глохнет в режиме холостого хода;

— Плохо работает либо вообще не работает спидометр;

— Повышенный расход бензина;

— Падает тяга двигателя.

Частой неисправностью датчика скорости является износ движущейся части, и, как следствие, проскальзывание ее в посадочном гнезде коробки переключения передач. Такая неисправность выражается чаще всего в заниженных показаниях спидометра и одометра или периодическом останове этих приборов.

Не исключается отказ и электронной части датчика скорости, вследствие чего, спидометр, зачастую, отказывает полностью.

Диагностику датчика скорости следует начинать с замера питания (+12 В) на первом контакте колодки и «земли» на 3-м контакте. Второй контакт является сигнальным. Работу датчика можно проверить измерив сигнал на втором контакте при движении (или вывешивании ведущего колеса) осциллографом или вольтметром. Измерения стоит проводить при скорости не менее 5 км/ч. Частота сигнала при использовании вольтметра измеряется косвенно, фиксируя увеличение напряжения при нарастании оборотов двигателя. Если, при наличии питания выходной сигнал отсутствует, вывод датчик скорости неисправен.

Датчик скорости с поводом 2109-3843010-00 Вы можете приобрести у нас !
Датчик скорости 2111-3843010 Вы можете приобрести у нас !
Датчик скорости 2118-3843010-04 Вы можете приобрести у нас !
Датчик скорости 2170-3843010-02 Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости с поводом 2109-3843010-00
Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости 2111-3843010
Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости 2118 / 2170

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

расположение, неисправности и замена (видео)

Датчик скорости является важной деталью топливной системы современного автомобиля с инжекторным двигателем. Что собой представляет установленный на автомобиле Лада Приора датчик скорости: характеристики, основные неисправности, диагностика, замена – рассматривается в данной статье.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Место расположения ДС

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

ДС для Лада Приора

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

повышенный расход горючего;
неправильные показания на спидометре и одометре либо их отсутствие;
двигатель нестабильно работает на холостых;
снижается мощность.

Если датчик скорости Приора неисправен, его нужно сразу же поменять.

Проверка работоспособности

Существует три способа проверки ДС:

Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

Отсоединить минус от АКБ.
Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
Вынимаем устройство из корпуса коробки переключения передач.
Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»

После замены нужно проверить работоспособность ДС. Для этого заводим автомобиль и проезжаем несколько метров, наблюдая за показаниями приборов. Одометр и спидометр должны показывать правильные значения.

Загрузка …

Видео «Быстрая замена ДС на Лада Приора»

В этом видео показана замена датчика скорости на Приоре (автор ролика – alextv).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

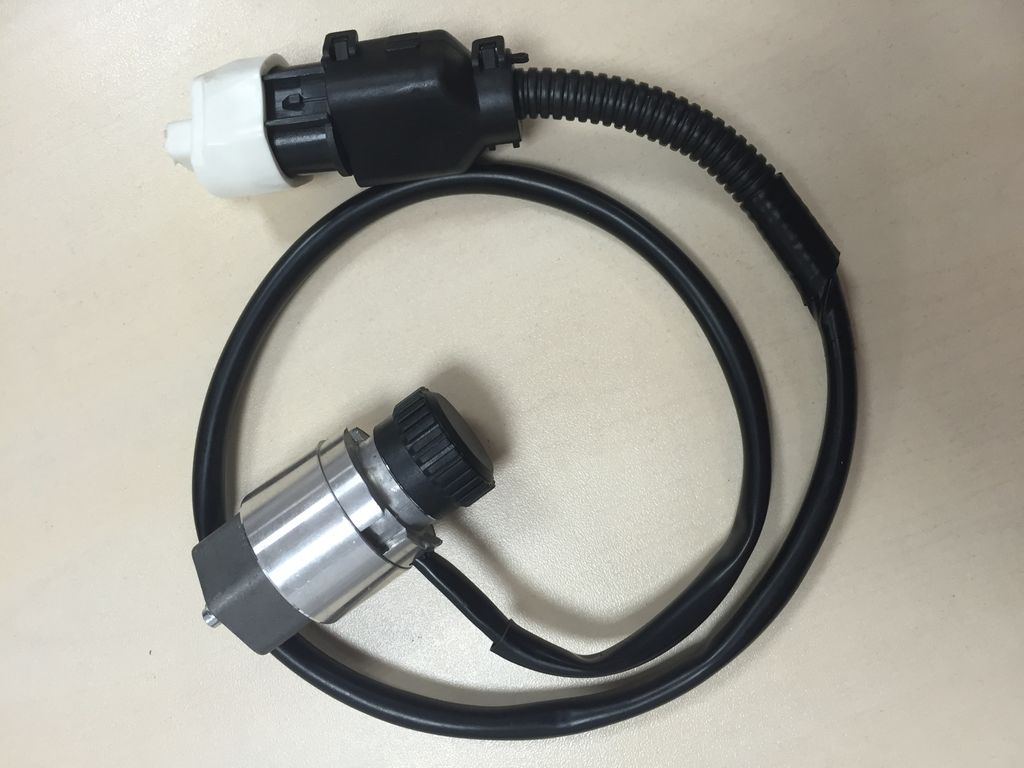

Датчики скорости для тахографа | 1Тахограф

В некоторых случаях для обеспечения работы тахографа может потребоваться специальный датчик скорости. Приобрести, установить и заменить его можно в техцентре компании «1Тахограф».

В большинстве современных автомобилей датчик скорости, установленный на заводе-изготовителе, полностью совместим с цифровыми тахографами, одобренными ФБУ «Росавтотранс». В этом случае замена датчика скорости новым прибором не требуется — он органично вписывается в создаваемую систему контроля.

Но в транспортных средствах старого образца применяются аналоговые датчики скорости для тахографа, работающие совместно с тросиковыми спидометрами, и для работы с цифровыми тахографами они не подходят. Подобные устройства несовместимы как конструктивно, так и с электронно-технической точки зрения.

Для решения проблемы приходится устанавливать новые датчик и спидометр — только в этом случае будет возможным подключение тахографа. Современные модели таких устройств полностью совместимы со штатной аппаратурой транспортных средств при условии соблюдения технологии и правил монтажа. Выполнять процедуру установки нового датчика скорости следует в сертифицированных техцентрах, имеющих официальное разрешение ФБУ «Росавтотранс».

Пять причин купить датчик скорости для тахографа в компании «1Тахограф»

Широкий спектр услуг — от предварительного обследования машины до создания контрольной системы под ключ с монтажом и заменой всех необходимых компонентов.

Наличие в продаже устройств разных модификаций, функциональных возможностей и ценовых категорий для всех видов транспортных средств.

Бесплатное консультирование. Наш специалист подскажет, какой датчик скорости для тахографа оптимален в конкретном случае с учетом специфики машины и бюджета клиента.

Открытость, прозрачность. Скрытые и навязанные сервисы, лишние платежи и комиссии, «мелкий шрифт» в договоре и прочие маркетинговые уловки исключены.

Быстрота и удобство обслуживания. Заказать датчик скорости для тахографа и записаться на его установку в Москве и области можно по телефону +7 (495) 255-28-48 или через веб-форму.

Рено Логан 1.

4 и 1.6 датчик скорости: как снять, артикул

Иногда владельцев практичных «французов» Renault Logan с мотором 1.4 и соответственно 1.6 настигают неполадки внутри спидометра, характеризующиеся «падением» стрелки при езде, затем возвратом в прежнюю позицию и снова повторным падением. Разумеется, одометр в такие минуты также отказывается функционировать. Не подтверждает свою работоспособность в данный момент и бортовой компьютер, в части возложенной не него миссии подсчета остатков топлива в одноименном баке.

Причин, побудивших возникновение данной ситуации, бывает две. Это замыкание между проводками магнитолы и спидометра или если пришел в негодность датчик скорости. Первую неполадку устранить не составит особого труда, а во втором случае придется раскошелиться на покупку компонента и приложить некоторые усилия по замене. Кроме этого, необходимо знать, как снять датчик.

Случай с замыканием кабелей магнитолы

Некорректное функционирование спидометра в Renault Logan проявляет себя ввиду особенностей самого устройства, предполагающих подвод провода сначала к головному аудиоустройству, а затем уже непосредственно к щитку. Это конструктивное решение позволяет в автоматическом режиме производить регулировку громкости при движении.

Важно! Возникновение проблемы, связанной с фактом сдвоенных проводов, может произойти только в дорестайлинговых Renault Logan в 1.6 исполнении, выпуск которых осуществлялся до конца 2007 г.

Спровоцировать поломку способен некорректный монтаж магнитолы в автомобиле Рено Логан, в результате чего могут быть разрезаны или повреждены спаренные кабели. Для устранения неприятной неисправности достаточно будет демонтировать устройство, и произвести соединение двух кабелей, окрашенных зеленым цветом (они спарены одним ISO-разъёмом). Если обозначенные здесь рекомендации не помогают, то источник проблемы может заключаться в самом детекторе скорости или же в повреждении пластмассового приводного узла. Такого вида неисправность будет немного сложнее устранить в собственноручном режиме.

Монтаж компонента

Оснащение Рено Логан предполагает присутствие двух разных элементов, отличающихся способом расположения их контактных групп: рядные и напоминающие треугольную форму. Перед приобретением узла потребуется уяснить его тип, который применен именно в вашем Рено Логан.

Для многих обладателей «француза» в 1.4 исполнении приобретение оригинального комплектующего не является рентабельной мерой в части финансовой оставляющей, не говоря уже о стоимости устранения поломки в сервисе. Здесь на помощь приходит изделие румынского производства, имеющее идеальный баланс качества и ценового фактора. Есть еще более дешевые аналоги корейского происхождения, однако гарантией длительного срока службы они не обладают.

Выше обозначенная деталь в Рено Логан расположена в подкапотной зоне на поверхности трансмиссии.

Активация бортового компьютера Рено Логан
Замок зажигания Логан

Как снять датчик и установить новый? Процесс по замене выглядит согласно ниже приведенному алгоритму.

Снимаем фильтр впускного воздушного тракта. Для откручивания винтов корпуса элемента вооружаемся трещоткой с удлиненным воротком-рукояткой.
Нажимаем на соответствующую защелку и извлекаем датчик скорости, производя в это время покачивающие воздействия.
Вставляем новый компонент.
Фильтр возвращаем на «законное» место.

Теперь радуемся новой вмонтированной детали с одновременной ее проверкой. Если вдруг неисправность не «исчезла со спидометра», то потребуется обращение к электрику, поскольку возможно присутствие риска выхода из строя плат, отвечающих за функционал «приборки» модели Рено Логан.

Кроме некорректного монтажа магнитолы, в числе причин, сгенерировавших рассматриваемую здесь поломку, может присутствовать факт последствий неправильной коррекции данных о пробеге, отображаемых одометром. Такого рода вмешательство генерирует возникновение серьезных дефектов, что может повлечь потребность замены панели целиком.

Иные причины

Иногда может случаться что датчик скорости вышел из строя после некорректного обслуживания или монтажа системы «ABS» в вашем авто Рено Логан. Причем данная система может функционировать в штатном режиме, а спидометр вдруг отказывается проявлять свою дееспособность.

Иногда спровоцировать поломку способно попадающее на датчик скорости масло. Характерным признаком такого обстоятельства является особое поведение стрелки, которая начинает «оживать» при встряске авто, например, во время преодоления лежачего полицейского. Первичным методом «лечения» выступает изъятие датчика с последующей его очисткой. Но в дальнейшем владельца ожидает замена указанного компонента.

Как проверить датчик скорости передачи

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Значит, трансмиссия вашего автомобиля работает или выдает душераздирающий код неисправности, и вы хотите выяснить, не вызывают ли это датчики скорости? Поразительнй.

Датчики скорости трансмиссии вашего автомобиля жизненно важны для работы трансмиссии. Большинство современных автомобилей имеют два датчика скорости трансмиссии: один на входном валу, а другой — на выходном.Эти датчики работают в тандеме и отправляют модулю управления трансмиссией (то есть компьютеру, который управляет двигателем и трансмиссией) разницу скоростей между коленчатым валом двигателя и выходным валом трансмиссии и, следовательно, передаточное число. Эти данные, наряду с данными других датчиков автомобиля, используются для установки точек переключения передач, настройки калибровки двигателя и даже управления круиз-контролем. Если эти датчики не работают должным образом, трансмиссия может переключаться грубо или медленно, круиз-контроль может не работать или спидометр может работать неправильно.

Диагностика неисправного датчика скорости трансмиссии довольно проста, как и его замена, но для полной диагностики проблемы вам потребуется использовать мультиметр для проверки напряжения. Если нет, отнесите машину к квалифицированному механику для осмотра. Команда Drive crack с практическими рекомендациями готова помочь вам диагностировать и устранить проблемы с датчиком скорости трансмиссии и вернуться в путь.

Основы

Расчетное время, необходимое: Полчаса

Уровень квалификации: Средний

Система автомобиля: Коробка передач

Безопасность

Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали.Это также может быть опасно, так как жидкости могут быть очень горячими, а шины могут упасть вам на пальцы ног. Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости целыми.

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу — Ред.)

Вам также понадобится плоское рабочее пространство, такое как пол гаража, подъездная дорожка или парковка на улице. Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице.

Все, что вам понадобится

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

Список деталей

Новые датчики скорости трансмиссии (если применимы)

Вот как проверить датчики скорости передачи

Давайте сделаем это!

Проверка датчиков скорости трансмиссии

С помощью сканера OBD2 проверьте наличие кодов ошибок, связанных с датчиком скорости трансмиссии.
Если да, то в этом ваша проблема. Деталь необходимо будет заменить.
Если кодов нет, или если ваша машина эпохи Регана, вам необходимо физически проверить датчик.
Для увеличения клиренса приподнимите переднюю часть автомобиля.
Найдите датчики скорости трансмиссии, они будут рядом с передней и задней частью корпуса трансмиссии. Обратитесь к руководству по ремонту вашего автомобиля.
Поместите ведро или поддон для слива масла под датчик, там будет стекать немного масла .
Отсоедините датчик от корпуса на трансмиссии, как указано в руководстве по ремонту вашего автомобиля.
Отсоедините проводную муфту датчика.
Поверните ключ зажигания, но при выключенном двигателе, положение (один щелчок клавиши за принадлежностью)
С помощью вольтметра мультиметра подключите щупы к заземляющему и опорному проводу в разъеме.
Если напряжение не поступает, датчик неисправен.
При наличии напряжения вам может потребоваться диагностика автомобиля у квалифицированного специалиста.

Замена датчиков скорости трансмиссии

Обнаружив неисправность датчика или датчиков, снимите разъем между датчиком и проводкой автомобиля.
Используя подходящую головку, снимите неисправный датчик.
Подсоедините новый датчик к проводке автомобиля.
Установить новый датчик.
Опустите автомобиль.
Запустить двигатель.
Сделайте тест-драйв.
Убедитесь, что коробка передач переключается правильно.
Убедитесь, что круиз-контроль работает правильно.
Подождите, чтобы увидеть, не погаснет ли индикатор проверки двигателя.
Если все в порядке, ты золотой.

Поздравляю, у вас получилось!

Советы от Pro

Вот наши лучшие профессиональные советы, которые помогут вам диагностировать и отремонтировать датчик скорости трансмиссии.

Если ваша трансмиссия приобретает бронковую окраску, остановитесь. Если вы продолжите, вы можете серьезно повредить ряд деталей.
Колебание спидометра может быть признаком неисправности датчика трансмиссии.
Если у вас грузовик или внедорожник с достаточным дорожным просветом, поднимать автомобиль домкратом не нужно.

Лайфхаки

Поскольку у вас может не быть доступа к нужным инструментам, мы также составили список наших лучших советов, которые сделают вашу жизнь проще и меньше опустошают ваш карман.

Если у вас нет под рукой сканера OBD2, ваш местный магазин автозапчастей одолжит вам его.

Как часто вам нужно проверять датчик скорости трансмиссии?

Автопроизводители создают эти датчики с длительным жизненным циклом, единственная причина, по которой вам нужно будет протестировать или заменить датчик скорости трансмиссии, будет заключаться в том, что он снова начал давать сбой.

Как заменить датчик скорости передачи

У каждого транспортного средства, которое мы ведем, должен быть какой-то способ определения скорости движения во время движения. Датчики скорости трансмиссии предназначены для точного расчета скорости движения через выходной вал трансмиссии. Датчик очень точен для стандартного автомобильного оборудования от производителя.

Если у вашего автомобиля шины меньшего размера, чем обычно, скорость движения будет вычисляться по более высокой скорости, даже если вы едете медленнее.Это связано с тем, что выходной вал вращается быстрее. Если у вашего автомобиля шины большего размера, чем обычно, скорость движения будет рассчитываться с меньшей скоростью. В этом случае, даже если вы едете на предельной скорости, вы будете обгонять другие транспортные средства.

Световые коды двигателя для датчиков скорости трансмиссии:

Неисправный датчик скорости трансмиссии может вызвать загорание лампы двигателя. Некоторые датчики скорости трансмиссии приводятся в действие шестерней, что делает их похожими на регулятор, однако большинство датчиков скорости представляют собой магниты, которые изменяют сигнал при вращении выходного вала.

Выходной вал имеет шпоночную конструкцию на валу. Блок вращается вместе с валом, и каждая шпонка проходит над магнитом датчика. Когда магнит указывает на измеримое сопротивление металла, он посылает на компьютер некоторое напряжение. Когда на магнит попадает слишком много металлических частиц или если магнит теряет свой магнетизм, датчик перестает работать. Иногда датчик выходит из строя, если он погружен в масло другого типа, отличного от рекомендованного, из-за вязкости.

Признаками отказа датчика скорости трансмиссии являются:

Если вы управляете транспортным средством, и спидометр ничего не регистрирует, или если спидометр начинает двигаться после движения транспортного средства, то датчик скорости трансмиссии вышел из строя.
Если магнит оторвется от датчика скорости, он застрянет в трансмиссии, издав скрежет.

В зависимости от того, как датчик вышел из строя, загорится индикатор двигателя, информируя водителя о проблеме.

Часть 1 из 6: Проверьте состояние датчика скорости трансмиссии

Необходимый материал

Шаг 1: Включите зажигание и запустите двигатель . Обведите автомобиль вокруг блока, чтобы проверить, будет ли работать спидометр.

Шаг 2: Проверить под автомобилем . Возвращаясь с тест-драйва, возьмите фонарик и пройдите под автомобиль. Найдите датчик скорости трансмиссии и проверьте, прикреплен ли и закреплен ли ремень.

Часть 2 из 6: Подготовка автомобиля

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности . Убедитесь, что трансмиссия находится в парковочном режиме (для автоматики) или на 1 передаче (для механических коробок передач).

Шаг 2: Закрепите колеса .Установите противооткатные упоры вокруг шин, которые останутся на земле. В этом случае установите противооткатные упоры вокруг передних колес, так как задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3. Установите девятивольтовый аккумулятор в прикуриватель . Это сохранит работоспособность вашего компьютера и сохранит текущие настройки в автомобиле. Если у вас нет устройства энергосбережения на девять вольт, вы можете пропустить этот шаг.

Шаг 4: Отсоедините аккумулятор . Откройте капот автомобиля и отсоедините аккумулятор автомобиля. Снимите заземляющий провод с отрицательного полюса аккумуляторной батареи, чтобы отключить питание системы зажигания и топливной системы.

Примечание : Важно защитить руки. Обязательно наденьте защитные перчатки, прежде чем снимать какие-либо клеммы аккумулятора.

Шаг 5: Поднимите автомобиль . Используя напольный домкрат, рекомендованный для веса автомобиля, поднимите его в указанных точках, пока колеса полностью не оторвутся от земли.

Примечание : Всегда лучше следовать рекомендациям, данным в руководстве по эксплуатации вашего автомобиля, и использовать домкрат в точках, подходящих для вашего автомобиля.

Шаг 6: Установите опоры домкрата . Стойки домкрата должны заходить под места установки домкратов. Затем опустите автомобиль на домкратные опоры.

Наконечник : В большинстве современных автомобилей точки поддомкрачивания опор для домкратов будут на сварном шве прямо под дверями вдоль днища автомобиля.

Часть 3 из 6: Снимите датчик скорости трансмиссии

Шаг 1. Соблюдайте меры безопасности . Наденьте защитную одежду, маслостойкие перчатки и защитные очки.

Шаг 2: Возьмите гусеницу, фонарик и инструменты для работы . Вставьте под автомобиль и найдите датчик скорости трансмиссии.

Шаг 3: Поместите поддон под коробку передач . Возьмите поддон и поместите его под корпус выходного вала коробки передач, где находится датчик скорости.

Шаг 4: Снимите крепежные болты . Отверните болты крепления датчика скорости. Отсоедините жгут от датчика.

Примечание : Монтажные болты, которыми приводной вал крепится к задней оси, могут иметь шестигранные, шестигранные или звездообразные головки.

Шаг 5: Используйте отвертку с плоским жалом и извлеките датчик . Имейте в виду, что при ее снятии вытечет около одной литра трансмиссионной жидкости.

Примечание : Датчик скорости трансмиссии расположен в задней части трансмиссии с продольной опорой.В коробках передач с главной передачей в сборе датчик скорости расположен на длинной стороне выходного вала. Это будет конец коробки передач, обращенный к передней части двигателя.

Часть 4 из 6: Установите новый датчик скорости трансмиссии

Шаг 1: Установите новый датчик . Убедитесь, что новое уплотнительное кольцо установлено на новом датчике скорости трансмиссии. Установите новый датчик в корпус выходного вала. Подсоедините жгут к датчику.

Шаг 2: Вкрутите монтажные болты .Затяните болты вручную и добавьте еще 1/8 оборота.

Примечание : Не затягивайте крепежные болты слишком сильно, иначе датчик треснет.

Шаг 3. Залейте трансмиссионное масло . Откройте капот вашего автомобиля. Снимите щуп или пробку трансмиссионного масла. Возьмите воронку и добавьте одну литр трансмиссионного масла или то количество, которое было слито из трансмиссии во время снятия датчика.

Часть 5 из 6: Подключите аккумулятор и опустите автомобиль

Шаг 1: Подключите аккумулятор .Откройте капот автомобиля. Снова подсоедините заземляющий кабель к отрицательной клемме аккумуляторной батареи.

Выньте девятивольтный аккумулятор из прикуривателя.

Затяните зажим аккумулятора, чтобы убедиться, что соединение хорошее.

Примечание : Если вы не использовали девятивольтовую батарею, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала. Если вы использовали девятивольтовую батарею, вам нужно будет очистить коды двигателя, если они есть, перед запуском автомобиля.

Шаг 2: Очистите свои инструменты . Соберите все инструменты и вашу лиану и уберите их с дороги.

Шаг 3: Поднимите автомобиль . Используя напольный домкрат, рекомендованный для веса автомобиля, поднимите его под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 4: Снимите опоры домкрата . Снимите опоры домкрата и держите их подальше от автомобиля.

Шаг 5: Опустите автомобиль .Опустите автомобиль так, чтобы все четыре колеса были на земле. Вытащите домкрат и отложите его в сторону.

Шаг 6: Снимите противооткатные упоры . Снимите противооткатные упоры с задних колес и отложите их в сторону.

Часть 6 из 6: Тест-драйв автомобиля

Необходимый материал

Шаг 1: Объехать на автомобиле квартал . Пока вы едете, проверьте, не загорается ли снова индикатор двигателя. Следите за спидометром, чтобы увидеть, регистрирует ли он движение автомобиля.

Шаг 2: Проверить на утечки масла . Когда вы закончите тест-драйв, возьмите фонарик и посмотрите под автомобилем, нет ли утечки масла.

Посмотрите на датчик скорости трансмиссии на наличие признаков утечки масла. Также убедитесь, что привязь все еще прикреплена.

Если ваш автомобиль не регистрирует скорость даже после замены датчика скорости трансмиссии, может потребоваться дальнейшая диагностика датчика скорости.

Если проблема не исчезнет, обратитесь за помощью к одному из сертифицированных технических специалистов YourMechanic и проверьте раздаточную коробку.

Что делает датчик скорости автомобиля?

Датчик скорости автомобиля или VSS измеряет выходную мощность трансмиссии / трансмиссии или скорость колес. Модуль управления двигателем (ЕСМ) использует эту информацию для изменения функций двигателя, таких как угол зажигания, соотношение воздух / топливо, точки переключения передач, а также для запуска программ диагностики.

Где расположены эти датчики?

Датчик скорости автомобиля обычно расположен на коробке передач или трансмиссии.

Будет ли неисправный датчик скорости автомобиля включать контрольную лампу двигателя или влиять на работу автомобиля?

Да, неисправный датчик скорости автомобиля может загореться контрольной лампой неисправности (MIL) и вызвать многочисленные и различные проблемы с управляемостью из-за количества задач, в которых задействован выходной сигнал датчика.

Каковы общие причины сбоев?

Помимо износа, эти датчики могут иметь металлическое загрязнение, повреждение шестерни или попадание воды в зависимости от того, где расположен разъем.

Как определить, неисправны ли эти датчики?

Модуль управления трансмиссией (PCM) контролирует VSS на предмет неисправностей компонентов, а также проблем цепи. Диагностические коды находятся в диапазоне от P0500 до P0503. VSS можно проверить с помощью диагностического прибора или пройти проверку сопротивления.

Проверьте все реле, датчики и переключатели , доступные в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о датчике скорости вашего автомобиля, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Pixabay.

Более 90 лет назад Национальная ассоциация автомобильных запчастей (NAPA) была создана для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей.Сегодня 91% покупателей, которые делают это своими руками, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.

Датчик скорости Что это такое и как работает? — Арнол Моторс

Неисправности датчика скорости часто являются основной причиной доставки автомобиля в ремонтную мастерскую. Датчик скорости — это устройство, которое измеряет скорость движения автомобиля и отправляет этот сигнал на автомобильный компьютер ECU.

ЭБУ использует этот сигнал для расчета точного времени, в которое автоматическая коробка передач должна переключить передачу. Он также рассчитывает время впрыска топлива и время зажигания.

Датчик скорости VSS также важен для правильной работы спидометра платы или кластера.

Этот датчик находится в коробке передач на выходном валу или также в коленчатом валу автомобиля. У компьютера всегда будет два датчика для сравнения этих сигналов.

Неисправности датчика скорости и частые неисправности датчика Vss Что делать?

Датчик переключения АКПП связан с датчиком скорости АКПП. Однако симптомы выхода из строя датчика АКПП разные.

Датчик скорости работает по очень простому принципу: есть звездочка, которая соединяется либо с выходным валом трансмиссии, либо с коленчатым валом двигателя.

Датчик скорости АКПП

При вращении вала вращается прикрепленная к нему звездочка.Это колесо имеет свободное пространство с одним или несколькими зубьями. А с другой стороны находится датчик, который представляет собой оптический датчик, который обнаруживает сигналы от каждого из этих зубцов колеса, когда они проходят перед ним.

Когда он проходит белое пространство колеса перед датчиком скорости, он определяет, что полный поворот был завершен, и этот сигнал отправляется в ЭБУ для расчета скорости.

Признаки неисправности датчика скорости

Датчик скорости может выйти из строя по многим причинам, но основные причины следующие:

Загрязнение наконечника датчика или коррозия звездочки.
Обрыв проводки.
Отключение датчика от ЭБУ.
Плохая установка датчика или слишком далеко от звездочки.
Датчик с неисправным внутренним сопротивлением, вызывающим медленное измерение.
Повреждение катушки датчика скорости.

Однако, если вы обнаружите какой-либо из этих симптомов, отнесите свой автомобиль в ремонтную мастерскую:

Спидометр, который не работает или работает медленно. Автомобили с электронной системой впрыска используют сигнал датчика скорости для отображения скорости на приборной панели.Поэтому неисправный датчик приводит к тому, что скорость не отображается или отображается медленно.

Контрольная лампа двигателя активирована: если ЭБУ не обнаруживает сигнал датчика скорости, он активирует контрольную лампу или световой индикатор неисправности на приборной панели Check Engine, в этом случае автомобиль следует доставить для проверки с помощью автомобильного сканера.

Медленное переключение передач в автоматической или механической трансмиссии: при неисправности датчика скорости VSS ЭБУ не может послать сигнал в компьютер трансмиссии, чтобы указать, что соленоиды должны переключать передачи.Поэтому одна из причин, которую необходимо учитывать при обнаружении неисправностей в датчике скорости, заключается в следующем. Это также влияет на автомобили с механической коробкой передач, поскольку эти современные системы используют этот сигнал для более эффективной регулировки переключения передач.

Проблемы с круиз-контролем: Одна из причин или причин подозрений в том, что датчик скорости VCC выходит из строя, — это когда круиз-контроль не активирован или скорость не увеличивается или уменьшается, когда круиз-контроль активен.Это связано с тем, что, когда круиз-контроль активен, он зависит от сигнала датчика скорости, чтобы поддерживать передачу в длительных поездках.

Техническое руководство по эксплуатации датчика скорости VSS

Датчик скорости автомобиля (VSS) — это датчик с регулируемым сопротивлением или на эффекте Холла, который генерирует сигнал с частотой, пропорциональной скорости автомобиля.

Если автомобиль движется с относительно низкой скоростью, датчик выдает сигнал с низкой частотой.По мере увеличения скорости автомобиля датчик генерирует сигнал с более высокой частотой.

PCM или ECU используют частотный сигнал, генерируемый (входные сигналы) датчиком скорости автомобиля VSS, для управления такими параметрами, как впрыск топлива, управление зажиганием, программирование переключения трансмиссии и программирование преобразователя сцепления.

Как работают датчики скорости сегодня

В настоящее время датчики скорости в основном работают на эффекте Холла, качество цифрового сигнала всегда гарантировано (даже на низких скоростях), сигнал датчика скорости принимается PCM и используется несколькими системами, включенными в автомобиль через сеть CAN, как есть случай систем контроля устойчивости, тормозных систем ABS, контроля и обучения в автоматических трансмиссиях, управления впрыском и времени зажигания.

Где расположен датчик скорости трансмиссии?

Где находится датчик скорости автоматической коробки передач?

Найдите датчики скорости трансмиссии, они будут рядом с передней и задней частью корпуса трансмиссии. Обратитесь к руководству по ремонту вашего автомобиля. Поместите ведро или поддон для слива масла под датчик, так как масло будет стекать.

Что происходит, если датчик скорости трансмиссии выходит из строя?

Резкое или неправильное переключение передач Без действительного сигнала скорости от этих датчиков PCM не сможет правильно управлять переключением передач в трансмиссии.Это может привести к тому, что коробка передач переключится грубо или быстрее, чем обычно.

Сколько стоит замена датчика скорости трансмиссии?

Стоимость замены датчика скорости своими руками — это стоимость датчика. В зависимости от года выпуска, марки и модели датчик скорости может стоить от 7,92 долларов США до 100 долларов США. Для большинства автомобилей стоимость датчика скорости составляет от 25 до 45 долларов.

Как снять датчик скорости трансмиссии?

Как заменить датчик скорости трансмиссии Припаркуйте автомобиль и выключите двигатель.Дайте автомобилю остыть в течение получаса. Залезть под машину; лягте на спину и посмотрите вверх. Нажмите на фиксатор на электрическом разъеме. С помощью гаечного ключа возьмитесь за датчик и поверните его против часовой стрелки, пока он не освободится достаточно свободно, чтобы его можно было снять.

В чем разница между датчиком скорости автомобиля и датчиком скорости трансмиссии?

Датчик скорости автомобиля работает. Если вы заметили, я до сих пор использовал слова «датчик скорости трансмиссии» и «датчик скорости автомобиля».Единственная разница между ними — это то, что производитель решил называть. В любом случае, чем быстрее движется выходной вал трансмиссии, тем большее напряжение вырабатывает датчик.

Как проверить коробку передач?

Припаркуйте автомобиль, включите стояночный тормоз, затем нажмите педаль сцепления и включите первую передачу. Прислушайтесь и почувствуйте любой скрежет или другие шумы при включении рычага переключения передач, так как это может указывать на потенциальную проблему с синхронизатором этой конкретной передачи.

Может ли неисправный датчик вызвать проблемы с трансмиссией?

Если он не работает, это может вызвать проблемы с автоматической коробкой передач, такие как позднее резкое переключение передач, раннее плавное переключение, или может привести к тому, что переключение передач вообще не произойдет. Датчик массового расхода воздуха напрямую связан с характеристиками двигателя, поэтому проблема может повлиять на управляемость автомобиля и плохую работу двигателя.

Можете ли вы водить машину с неисправным датчиком скорости?

Поэтому вообще небезопасно ездить на ТС с неисправным датчиком скорости вращения колеса.Если датчик скорости вращения колеса повреждается или изнашивается, поначалу вы, вероятно, не заметите большой разницы в работе вашего автомобиля, если загорится индикатор ABS, если только вы не едете по скользкому асфальту.

Как проверить датчик скорости трансмиссии?

Поместите датчик на стол и проверьте пульсирующее напряжение переменного тока с помощью вольтметра, медленно поворачивая шестерню рукой. Если нет напряжения, возможно, датчик неисправен. Установите новый датчик в трансмиссию и замените стопорный болт.

Сколько времени занимает замена датчика коробки передач?

Это может занять немного больше времени в зависимости от уровня урона. Некоторые профессиональные техники выполняют полную замену за два-три часа.

Может ли датчик ABS вызвать проблемы с трансмиссией?

Да, АБС влияет на трансмиссию. А именно датчик скорости автомобиля является частью системы ABS. Здесь ваш грузовик считывает скорость движения. Настройка трансмиссии также основана на скорости движения и контролирует, когда грузовик переключает передачу на более высокую, более низкую и когда блокировать гидротрансформатор.

Влияет ли спидометр на трансмиссию?

Автомобиль может потерять сигнал скорости автомобиля, что может повлиять на работу спидометра и качество переключения передач. Чаще всего неисправен датчик скорости автомобиля, однако иногда неисправна ведомая шестерня внутри трансмиссии.

Можно ли почистить датчик скорости трансмиссии?

Датчик скорости трансмиссии измеряет частоту вращения вала трансмиссии. В этом случае может не потребоваться замена датчика, так как датчик можно очистить.Тем не менее, только механик должен делать это определение, потому что может быть повреждена электрическая часть датчика.

Сколько датчиков на коробке передач?

Обычно два датчика передают данные передачи в модуль управления трансмиссией автомобиля. Первый датчик, называемый входным датчиком, контролирует скорость входного вала трансмиссии. Второй датчик — это выходной датчик, который контролирует частоту вращения выходного вала.

Замена датчика скорости передачи

| Трансмиссия Street Smart®

После сканирования OBD II вы узнаете, что ваш входной или выходной датчик скорости автомобиля (VSS) неисправен и нуждается в замене.Вы можете отнести свой автомобиль в ремонтную мастерскую или в дилерский центр и потратить от 100 до 250 долларов или более на замену одного датчика скорости, или вы можете заменить датчик самостоятельно за небольшую часть стоимости.

Выполните следующие процедуры для замены неисправного датчика скорости автомобиля (VSS).Одинаковые инструкции по снятию и установке применимы как к входному, так и к выходному датчику скорости.

ВНИМАНИЕ: При замене нового датчика скорости перед установкой убедитесь, что уплотнительное кольцо нового датчика правильно установлено на датчике.

Примечание. Датчики скорости на входе и выходе не взаимозаменяемы.

Процедуры замены датчика скорости начинаются здесь

Удаление неисправного датчика

1) Отсоедините и снимите отрицательный провод аккумуляторной батареи.

2) Найдите неисправный датчик скорости и отсоедините разъем датчика скорости.

Примечание. На старых автомобилях и транспортных средствах, эксплуатируемых в суровую погоду, будьте особенно осторожны при отсоединении пластикового электрического разъема от датчика, поскольку они довольно легко ломаются / трескаются.

3) Отвинтите и снимите датчик.

4) Проверьте проводку разъема, чтобы убедиться в отсутствии обрывов или оголенных проводов. Лучше всего заменить сломанный разъем, но это не обязательно, если разъем плотно прилегает к датчику.Используйте изоленту, чтобы отремонтировать оголенные провода.

Установка нового датчика

5) Убедитесь, что уплотнительное кольцо установлено на новом датчике.

6) Установите и затяните новый датчик. ВНИМАНИЕ: Эти датчики могут легко сломаться — не затягивайте их слишком сильно.

7) Подсоединить электрический разъем датчика скорости.

8) Подсоедините и затяните отрицательный кабель аккумуляторной батареи. Прижимная защелка включает снятие трансмиссии с автомобиля и открытие корпуса для доступа к защелке.Таким образом, стоимость замены парковочной защелки высока. Хорошая сделка по замене парковочной защелки — любая цена ниже 500 долларов. Но, в зависимости от года выпуска, марки и модели вашего автомобиля, стоимость может превышать 1000 долларов.

После замены датчика скорости диагностический код неисправности , из-за которого загорелся индикатор проверки двигателя, должен исчезнуть сам по себе, что приведет к выключению индикатора проверки двигателя. Если индикатор проверки двигателя не гаснет, повторите сканирование компьютера, чтобы убедиться, что установлен другой код.

Датчик скорости

— обзор

11.7.2 Гидравлически-электрическая антиблокировочная тормозная система (ABS), подходящая для автомобилей (Bosch) (рис. 11.40 и 11.41)

Датчик скорости и возбудитель (рис. 11.40) Датчик скорости использует Принцип магнитного зондирования с переменным магнитным сопротивлением, при котором цилиндрический сердечник постоянного магнита с намотанным вокруг него проводом катушки, установленный на неподвижном держателе ступицы, кожухе оси или задней пластине, создает магнитное поле (поток), которое перекрывает вращающееся кольцо возбудителя.Возбудитель может быть типа зубчатого кольца или кольца с ребром-пазом, прикрепленного к вращающейся ступице колеса или ведущему валу. Ряд зубцов или пазов расположены радиально, которые в зависимости от скорости вращения опорного колеса определяют частоту сигнала, передаваемого на электронный блок управления. При вращении колеса и возбудителя зубцы и зазоры или ребра и пазы возбудителя проходят через магнитное поле датчика. Катушка, намотанная вокруг магнитного конуса, воспринимает изменяющуюся напряженность магнитного поля, когда зубцы или ребра проходят через силовые линии, и поэтому в катушке индуцируется переменное напряжение, частота которого пропорциональна скорости вращающегося колеса.Напряжение передается на блок управления всякий раз, когда опорные катки вращаются, независимо от того, задействованы ли тормоза.

Рис. 11.40. Магнитный датчик скорости и возбудитель

Скорость ходового колеса, измеренная датчиком скорости, обеспечивает сигналы замедления и ускорения колес для электронного блока управления. Объединение и обработка сигналов отдельных датчиков скорости колеса блоком управления обеспечивает единую опорную скорость, которая приблизительно равна скорости транспортного средства.Сравнение любой скорости отдельного колеса с эталонной скоростью подает сигнал о пробуксовке колеса (колесо стремится заблокироваться).

Электронный блок управления (Рис. 11.41 (a)) Функцией электронного блока управления является получение, усиление, обработка, вычисление и включение отдельных электромагнитных регулирующих клапанов. То есть, чтобы оценить минимальное замедление колеса и максимальное ускорение колеса для оптимального торможения и, соответственно, подать ток питания на отдельные электромагнитные регулирующие клапаны, чтобы они могли регулировать необходимое давление в трубопроводе цилиндра колеса.

Рис. 11.41 (а – в). Антиблокировочная тормозная система (АБС) для легковых автомобилей

Гидро / электрический модулятор (рис. 11.41 (а)) Этот блок объединяет в себе электромагнитные регулирующие клапаны; по одному на каждое колесо, гидроаккумулятор для каждой из цепей двойного тормоза и двухцилиндровый возвратный насос, приводимый в действие от электродвигателя. Электромагнитный клапан частично или полностью включается и выключается через полупроводниковые цепи блока управления, в результате чего подача жидкости из главного цилиндра в колесный цилиндр прерывается много раз в секунду.Аккумулятор пониженного давления быстро сбрасывает давление в трубопроводе гидравлического цилиндра колеса, когда электромагнитный клапан открывает обратный канал, так как пространство камеры диафрагмы мгновенно увеличивается, чтобы поглотить вытекающую жидкость. Насос обратного потока с его впускным и выпускным шаровыми клапанами перекачивает жидкость под давлением из гидроаккумулятора редуктора на выход главного цилиндра, ведущий к тормозным цилиндрам. Таким образом, давление жидкости в колесном цилиндре согласовывается с оптимальной жесткостью торможения в зависимости от состояния дорожного покрытия.

В нижеследующем описании работы системы противоскольжения для простоты рассматривается только одно колесо.

Нормальные условия торможения (Рис. 11.41 (a)) При нормальных условиях торможения соленоид отключен, а клапан якоря удерживается в крайнем нижнем положении возвратной пружиной. Когда тормоза задействованы, жидкость без ограничений течет от главного цилиндра к колесному цилиндру через центральный канал клапана якорного типа с поршневым соленоидом. Это продолжается до тех пор, пока необходимое повышение давления на поршне суппорта не приведет к желаемому торможению автомобиля.

Удержание давления (рис. 11.41 (b)) Когда замедление колеса приближается к некоторому заданному значению, датчик скорости сообщает блоку управления компьютера об опасности блокировки колеса. Блок управления немедленно реагирует пропусканием небольшого электрического тока на соответствующий электромагнитный клапан. Соответственно, катушка соленоида частично находится под напряжением. Это поднимает клапан якоря до тех пор, пока он не блокирует поток жидкости, проходящей от главного цилиндра к трубопроводу колесного цилиндра.Давление жидкости в трубопроводе теперь поддерживается постоянным (рис. 11.42).

Рис. 11.42. Типичное давление антиблокировочной тормозной системы (ABS), характеристики колеса и скорости автомобиля в зависимости от времени

Снижение давления (рис. 11.41 (c)) Если датчик колеса все еще сигнализирует об аномально быстром снижении скорости, которое может привести к блокировке колеса , блок управления увеличивает подачу тока к электромагнитной катушке, заставляя клапан якоря подниматься еще дальше до положения, при котором он открывает канал обратного потока.Давление в «удерживающей» линии мгновенно падает, потому что жидкость под высоким давлением может уйти в аккумулятор редуктора. В то же время, когда аккумулятор заряжается, избыточная жидкость всасывается из аккумулятора в насос обратного потока через впускной клапан, откуда она сбрасывается обратно в соответствующий напорный трубопровод выхода главного цилиндра. Следовательно, снижение давления (рис. 11.42) позволяет колесу снова ускориться и восстановить сцепление с поверхностью дороги.Пока жидкость закачивается обратно в выходной трубопровод главного цилиндра, водитель ощущает легкую пульсацию давления на ножной педали из-за циклического нагнетания насоса.

Повышение давления (Рис. 11.41 (a)) После того, как вращательное движение колеса изменилось с замедления на ускорение, датчик подает сигнал блоку управления на отключение подачи тока на электромагнитный клапан. Возвратная пружина мгновенно переводит электромагнитный клапан в самое нижнее положение, и снова восстанавливается канал для жидкости между выходным трубопроводом главного цилиндра и трубопроводом цилиндра суппорта колеса, что приводит к повторному включению тормоза (рис.

Где на КАМАЗе находится датчик скорости opex.ru

Расположение

Типовые особенности

Расположение

Типовые особенности

Где находится датчик скорости на ВАЗ-2112 16 клапанов: фото, видео

Датчик скорости

Виды датчиков

Где находится датчик скорости

Схема подключения

Факты о датчике скорости

Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Как выявить неполадку датчика скорости

расположение, неисправности и замена (видео)

Характеристика контрольно-измерительного прибора

Расположение

Функции и принцип действия

Ошибки и признаки неисправности

Проверка работоспособности

Инструкция по замене

Фотогалерея «Процедура замены ДС на Приоре»

Видео «Быстрая замена ДС на Лада Приора»

Датчики скорости для тахографа | 1Тахограф

Пять причин купить датчик скорости для тахографа в компании «1Тахограф»

Рено Логан 1.

Случай с замыканием кабелей магнитолы

Монтаж компонента

Иные причины

Как проверить датчик скорости передачи

Основы

Безопасность

Все, что вам понадобится

Список инструментов

Список деталей

Вот как проверить датчики скорости передачи

Советы от Pro

Лайфхаки

Как часто вам нужно проверять датчик скорости трансмиссии?

Как заменить датчик скорости передачи

Часть 1 из 6: Проверьте состояние датчика скорости трансмиссии

Часть 2 из 6: Подготовка автомобиля

Часть 3 из 6: Снимите датчик скорости трансмиссии

Часть 4 из 6: Установите новый датчик скорости трансмиссии

Часть 5 из 6: Подключите аккумулятор и опустите автомобиль

Часть 6 из 6: Тест-драйв автомобиля

Что делает датчик скорости автомобиля?

Где расположены эти датчики?

Будет ли неисправный датчик скорости автомобиля включать контрольную лампу двигателя или влиять на работу автомобиля?

Каковы общие причины сбоев?

Как определить, неисправны ли эти датчики?

Датчик скорости Что это такое и как работает? — Арнол Моторс

Где расположен датчик скорости трансмиссии?

Где находится датчик скорости автоматической коробки передач?

Что происходит, если датчик скорости трансмиссии выходит из строя?

Сколько стоит замена датчика скорости трансмиссии?

Как снять датчик скорости трансмиссии?

В чем разница между датчиком скорости автомобиля и датчиком скорости трансмиссии?

Как проверить коробку передач?

Может ли неисправный датчик вызвать проблемы с трансмиссией?

Можете ли вы водить машину с неисправным датчиком скорости?

Как проверить датчик скорости трансмиссии?

Сколько времени занимает замена датчика коробки передач?

Может ли датчик ABS вызвать проблемы с трансмиссией?

Влияет ли спидометр на трансмиссию?

Можно ли почистить датчик скорости трансмиссии?

Сколько датчиков на коробке передач?

| Трансмиссия Street Smart®

— обзор

11.7.2 Гидравлически-электрическая антиблокировочная тормозная система (ABS), подходящая для автомобилей (Bosch) (рис. 11.40 и 11.41)

Ответить Отменить ответ
