Предохранитель прикуривателя Форд Фокус 3: где находится, замена, фото

Предохранитель прикуривателя Форд Фокус 3 при увеличенной нагрузке на устройство стабильно перегорает, чем доставляет водителю определенные проблемы. Неприятность свойственна машинам 1 поколения, выпущенным в 2003 году и модификациям после рестайлинга.

Автомобиль оборудован тремя основными блоками предохранителей. Первый расположен под капотом, второй – за вещевым ящиком. Здесь сосредоточены все вставки и защитные элементы авто.

Содержание

  • 1 За что отвечает
    • 1.1 Схема предохранителя
    • 1.2 Расположение
  • 2 Какие предохранители ставить
  • 3 Почему предохранитель перегорает на Focus 3
  • 4 Замена предохранителя
  • 5 Итог

За что отвечает

Плавкий элемент имеет два назначения. В первой модификации и версии, претерпевшей рестайлинг 2012 года, суть не меняется. Элемент отвечает за непосредственно прикуриватель и розетку кормовой части.Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте...

Отдельные водители для снятия нагрузки монтируют «подкуривалку» напрямую от аккумулятора. Так получается подключить к розетке более мощное оборудование без риска повреждения системы.

Схема предохранителя


Стандартный предохранитель расположен в салонном модуле и подключается в бортовую цепь в месте разрыва проводки перед потребителями и выключателем. Происходит защита всей цепи и отсутствует вероятность ее повреждения.

Расположение

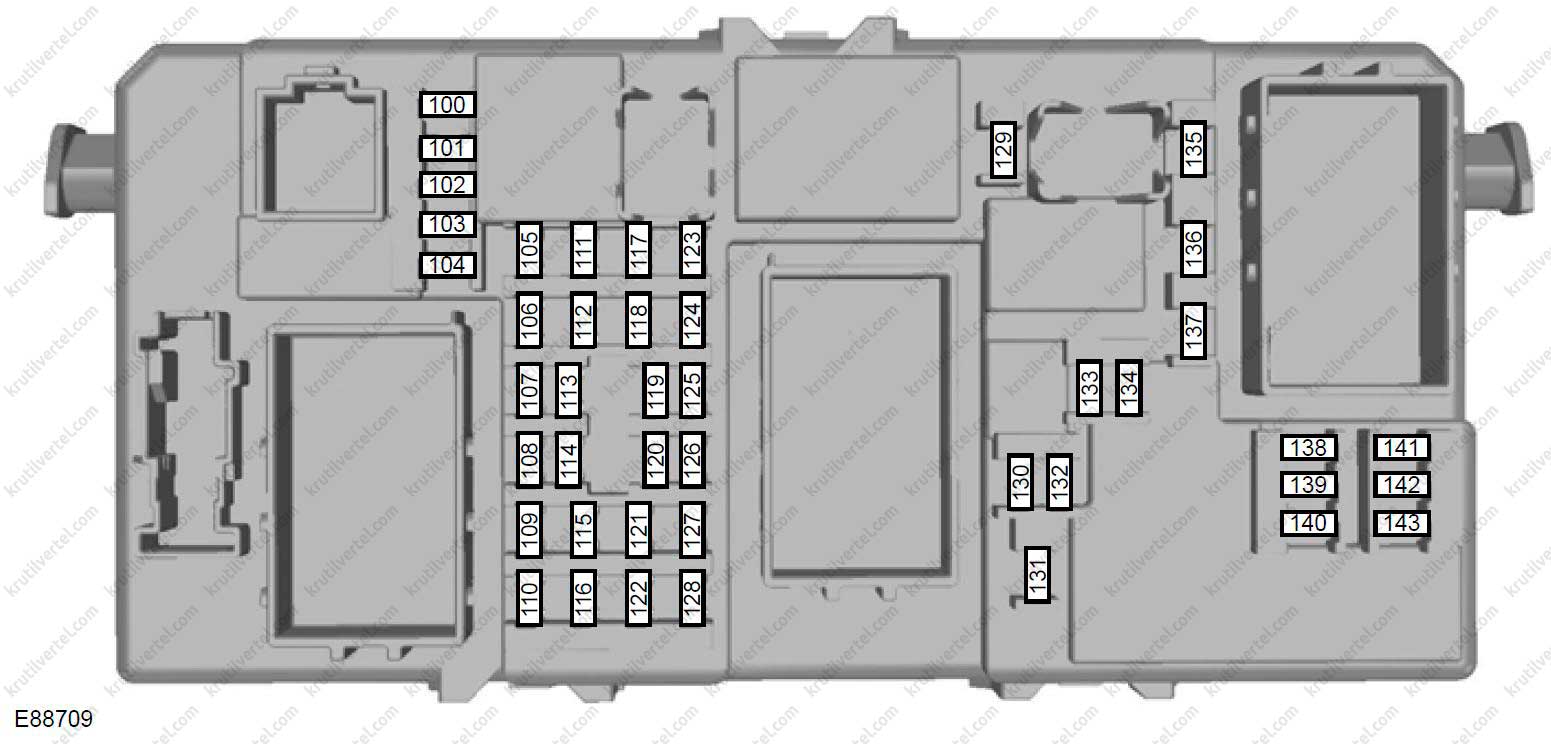

На Фокусе третьего поколения предохранитель находится под бардачком. Деталь стоит на одном месте, независимо от того, какая модификация кузова. Неважно, будь это универсал, хэтчбек или седан.

Для получения доступа к модулю следует отжать фиксаторы защитной крышки и вынуть ее с посадочного места.


Здесь вставка окрашена в желтый цвет и установлена в первом левом ряду по вертикали, четвертое гнездо снизу.

Какие предохранители ставить

Устанавливаются только микро элементы.Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте...

Замена детали на стандартные типа ЕВРО недопустима – блок не предназначен для работы с подобным номером детали.

Почему предохранитель перегорает на Focus 3

При постоянном выходе из строя проверка магистрали выполняется в определенной последовательности.

  1. Установить машину на ровной поверхности и надежно зафиксировать ее.
  2. Отключить питание от аккумуляторной батареи.
  3. Вынуть прикуриватель из гнезда и проверить его целостность.
  4. Если элемент цел – диагностируется проводка самого устройства и задней розетки. Возможно в цепи присутствуют повреждения провода или перетерлась оплетка магистрали.
  5. Если проблема не найдена – проверяется монтажный блок.

Замена предохранителя


Чтобы поменять следует выполнить ряд действий.

  1. Обесточить бортовую цепь.
  2. Вскрыть защитную панель монтажного блока.
  3. Извлечь модуль из гнезда.
  4. Здесь следует найти плавкую вставку под номером F61.Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте...
  5. Далее, используя специальный инструмент, вынуть предохранитель из гнезда и установить на его место заведомо исправный.

Итог

Предохранитель Фокуса 3 является важным и простейшим элементом бортовой проводки автомобиля. Деталь можно заменить самостоятельно, при наличии 10 минут свободного времени.

Оставить отзыв

Предохранители Skoda Rapid и реле с описанием назначения. Предохранитель прикуривателя, омывателя.

Skoda Rapid – пятидверный лифтбэк, относится к автомобилям гольф класса. Выпускается с 2013 года. На территории России и странах СНГ официальные поставки осуществлялись в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и по настоящее время. Рапид продаётся как с бензиновыми, так и дизельными двигателями. В нашем материале мы представим описание предохранителей и реле Шкода Рапид. Покажем места где находятся блоки с предохранителями и реле, их фотографии и схемы с расшифровкой элементов.Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте... Выделим предохранитель отвечающий за прикуриватель и омыватель лобового стекла.

Назначение предохранителей и их количество зависит от года выпуска и уровня электро оснащенности Skoda Rapid. В случае затруднения обратитесь к ближайшему дилеру.

Содержание

  • 1 Блок в салоне
    • 1.1 Вариант 1. Модели до 2015 года.
    • 1.2 Вариант 2. Модели с 2016 года.
    • 1.3 Блок реле
  • 2 Блок под капотом
    • 2.1 Вариант 1. Модели до 2015 года.
    • 2.2 Вариант 2. Модели с 2016 года.
  • 3 Электросхема Шкода Рапид

Блок в салоне

Блок с предохранителями находится под панелью приборов и закрыт защитной крышкой.

Вариант 1. Модели до 2015 года.

Фотография

Схема

Описание

15А Контакт S
25А Система СТАРТ / СТОП
37,5А Комбинация приборов, корректор фар, телефон, датчик уровня масла
45А Блок управления ABS / ESC
55А Бензиновый двигатель: круиз-контроль
610А Фонарь заднего хода (МКП)
710А Зажигание, блок управления двигателя, АКП
85А Концевой выключатель педали тормоза, выключатель педали сцепления, вентилятор радиатора
95А Управление отопителем,блок управления климатиче­ской установки, парковочный ассистент, стеклоподъ­ёмники, вентилятор радиатора, форсунки омывателя
10DC/DC – преобразователь
115А Регулировка зеркал
12БУ распознания прицепа
1310А Блок управления АКП, селектор АКП
1410А Корректор фар
15не используется
165А Усилитель рулевого управления, датчик скорости, блок управления двигателя
1710А Головное устройство (Старт-стоп), дневной режим освещения
185А Обогрев зеркал
197,5А Замок зажигания
2015А Блок управления двигателя, блок управления топливного насоса, топливный насос
2110А Фонарь заднего хода (АКП), противотуманные фары с функцией CORNER
227,5А Управление отопителем, блок управления климати­ческой установки, телефон, комбинация приборов, датчик угла поворота рулевого колеса, многофунк­циональное рулевое колесо, блокировка извлечения ключа из замка зажигания
2315А Освещение салона, вещевого ящика и багажного отсека, габаритные огни
245А Центральный блок управления
25не используется
2615А Стеклоочиститель заднего стекла
27не используется
2810А Бензиновый двигатель: электромагнитный клапан ад­сорбера, дополнительный электрический отопитель РТС
2910А Впрыск, насос системы охлаждения
3020А Топливный насос, зажигание, круиз-контроль
3110А Лямбда-зонд
3220А ТНВД, клапан давления
3320А Блок управления двигателя
34Блок управления двигателя, вакуумный насос
355А Подсветка переключателей, освещение номерного знака, стояночные огни, система очистки фар
3615А Дальний свет
375А Задний противотуманный фонарь, DC/DC- преобразователь
3810А противотуманные фары
3930А Вентилятор отопителя
40не используется
4120А Передние сиденья с подогревом
4230А Обогрев заднего стекла
4315А Звуковой сигнал
4430А Стеклоочиститель ветрового стекла
4520А Замок двери багажного отсека, центральный замок
467,5А Сигнал тревоги
4715А Предохранитель прикуривателя, розетка в багажном отсеке
4815А АБС
4915А Указатели поворотов,стоп-сигналы
5010А DC/DC-преобразователь, головное устройство
5130А Электрические стеклоподъемники (дверь водителя + задняя левая дверь)
5230А Электрические стеклоподъемники (дверь переднего пассажира + задняя правая дверь)
5315А Омыватель
545А Система Старт-стоп комбинация приборов, блок подрулевых переключателей, многофункциональное рулевое колесо
5530А БУ АКП
5625А Омыватель фар
5715А Ближний свет левой фары
5815А Ближний свет справа

В данном исполнении за прикуриватель отвечает предохранитель номер 47, а за омыватель 53.Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте...

Вариант 2. Модели с 2016 года.

Фото – пример

Схема

Обозначение

140А Свет слева (дальний)
230А Центральный замок,  омыватели ветрового и заднего стёкол (только с KESSY или с обогревом ветрового стекла)
340А/ 30А Реле системы зажигания
440А Свет справа (дальний)
525А Стеклоподъемник водителя
630А Центральный БУ – внутр освещение
720А Звуковой сигнал
8ТСУ – левый фонарь (фаркоп)
910А Подрулевой рычаг, БУ двигателя, ESC, ТСУ, электроусилитель
10Стеклоподъемник задней левой двери
11Омыватель фар
12Дисплей ГУ, навигационной системы
13Оборудование для такси
147,5А Подрулевой рычаг, переключатель освещения, световой сигнал, датчик дождя
157,5А Кондиционер, диагностический разъем, обогрев ветрового стекла
167,5А Комбинация приборов, аварийный вызов
17Сигнализация, звуковой сигнал
18Подогрев заднего сиденья
19не используется
20не используется
21не используется
2210А Омыватели ветрового и заднего стёкол (без KESSY или без обогрева ветрового стекла)
2320А Передние сидения с подогревом
2430А Вентилятор кондиционера, отопитель, кондиционер
25не используется
267,5А Клавиша подогрева передних сидений
27Стеклоочиститель заднего стекла
28не используется
2910А Подушки безопасности
307,5А Электрические стеклоподъёмники, выключатель фонаря заднего хода, климатическая установка, парковочный ассистент, регулировка наружных зеркал заднего вида, питание средней панели клавиш, питание боковой панели клавиш, внутреннее зеркало заднего вида, выключатель аварийной световой сигнализации
317,5А Топливный насос, вентилятор радиатора, реле омывателя
327,5А Диагностический разъем, корректор фар, подрулевой переключатель, освещение салона
337,5А Реле стартера, выключатель педали счепления
347,5А Обогрев форсунок стеклоомывателя
35не используется
36Функция зарядки от порта USB
37Радар
38не используется
39Дополнительный электрический отопитель
40не используется
4130А Обогрев заднего стекла
4225А Стеклоподъемник пассажира
43ТСУ – контакт в розетке
4420А Прикуриватель, розетка 12 В в салоне, розетка 12 В в багажном отсеке
45Стеклоподъемник задней правой двери
4615А Омыватель стекол, подрулевой рычаг
47ТСУ – контакт в розетке
48ТСУ – правый фонарь (фаркоп)
4920А Топливный насос
5020А ГУ (головное устройство), Система Infotainment
5110А Обогрев зеркал
52KESSY
53Блокировка руля
5415А ABS, ESC
55не используется
56не используется
57не используется
58Подогрев заднего сиденья
59не используется

В данном исполнении за прикуриватель отвечает предохранитель номер 44, а за омыватель номер 46.Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте...

Блок реле

Он крепится к специальной колодке под самой панелью приборов, за блоком предохранителей. Больше информации можете получить в данном видео.

Схема блока реле

Тут могут находиться следующие реле:

  • 1A/646 – Реле топливного насоса
  • 1B/646/645/644 – Местное реле
  • 5/645 – Высоковольтное реле нагревательных элементов (PTC)
  • 6/645 – Реле омывателя фар

Прочие реле размещаются под капотом (реле свечей накала, ПТФ .Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте... .).

Блок под капотом

Вариант 1. Модели до 2015 года.

В моторном отсеке данный блок расположен на плюсовой клемме аккумуляторной батареи и состоит из 2-х отделов (отдел предохранителей и отдел плавких вставок высокой мощности.) В зависимости от версии двигателя, 1-ый блок может находится как слева так и справа от АКБ.

Схема

Назначение

1175А Генератор
280А не используется
360А Салон (вариант 1), Питание блока предохранителей (вариант 2]
440А Дополнительный электрический отопитель (вариант 1) Салон (вариант 2)
5Салон
6Вентилятор радиатора, блок управления системы предварительного накаливания
7Электрогидравлический усилитель рулевого управления
830А ABS
9Вентилятор радиатора
10Автоматическая коробка передач
115А ABS
1240А Центральный блок управления
13Дополнительный электрический отопитель

Вариант 2.

Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте... Модели с 2016 года.

Блок находится в левой части моторного отсека под защитной крышкой. Варианты доступа смотрите на рисунке. С боку к нему крепятся предохранители высокой мощности в виде плавких вставок. В углу возможно нахождение реле обогрева ветрового стекла.

Фотография

Схема

Расшифровка

  1. Вентилятор радиатора
  2. Система предварительного накаливания
  3. ABS или ESC
  4. Электрический дополнительный отопитель — контур 2, отопитель ветрового стекла
  5. Электрический дополнительный отопитель — контур 3, отопитель ветрового стекла
  6. Автоматическая коробка передач
  7. Система управления двигателя
  8. Стеклоочиститель ветрового стекла
  9. Центральный блок управления, модуль контроля АКБ
  10. АBS или ESC
  11. Вакуумный насос тормозной системы
  12. Форсунки, клапан дозирования топлива, регулятор давления топлива, компоненты двигателя
  13. Концевой выключатель педали тормоза
  14. Топливный насос, вентилятор радиатора, насос системы охлаждения наддувочного воздуха, компоненты двигателя
  15. Система управления двигателя
  16. Стартер
  17. Система управления двигателя
  18. Клапан заслонок впускных каналов, регулятор давления наддува, температура моторного масла, клапан адсорбера, клапан регулирования давления масла, компоненты двигателя
  19. Лямбда-зонд
  20. Система предварительного накаливания, обогрев вытяжной вентиляции картера

Электросхема Шкода Рапид

Не нашли ответ на свой вопрос? Предлагаем ознакомится с электро схемой автомобиля Skoda rapid в формате pdf: “скачать“.Где находится предохранитель на прикуриватель: Перевірка браузера, будь ласка, зачекайте...

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

На этом все. А если Вам есть что добавить, пишите в комментариях.
