Метка (риска) на маховике двигателя автомобиля

При установке момента зажигания, замене ремня привода ГРМ на автомобилях ВАЗ 2108, 2109, 21099 нужно выставлять коленчатый вал двигателя в определенное положение по специальным установочным меткам.

Одна из его установочных меток — метка (риска) на маховике.

Очень часто ее трудно найти по целому ряду причин. Поэтому покажем наглядно где находится эта метка, как она выглядит и как ее выставить. В качестве «подопытного» будет использоваться карбюраторный двигатель 21083 автомобиля ВАЗ 21083 (21093, 21099).

Где находится установочная метка на маховике двигателя?

На автомобилях ВАЗ 2108, 2109, 21099 эту метку можно увидеть в картере лючка сцепления двигателя. Обычно лючок закрыт резиновой заглушкой. См. фото в начале статьи.

Как выглядит метка на маховике двигателя 21083?

Метка на маховике представляет собой длинную тонкую риску поперек маховика. Причем только маховика, но не зубчатого венца.

Как найти метку на маховике?

В идеале, для того чтобы найти метку на маховике нужно совместить метку на шкиву распредвала и выступ на задней крышке привода ГРМ. После чего метка на маховике должна быть видна в лючке картера сцепления, напротив шкалы углов опережения зажигания. Если не видна, нужно еще раз провернуть шкив распредвала (на 360 гр) и тогда она будет видна уже наверняка.

Шкив распредвала нужно поворачивать вращая коленчатый вал за зубцы маховика шлицевой отверткой в лючке картера сцепления. За болт крепления шкива поворачивать нельзя.

В некоторых случаях метка на маховике может быть скрыта слоем грязи или (и) масла, либо съедена коррозией. Обнаружить ее в таком случае поможет только тщательный досмотр. Для поиска необходимо вооружиться фонариком, шлицевой отверткой и тряпкой с растворителем.

Трудно различимая метка на маховике двигателя автомобиля ВАЗ 2108, 2109, 21099

По сантиметру поворачиваем маховик за шлицы зубчатого венца отверткой. Тщательно протираем его поверхность тряпкой смоченной растворителем и ищем метку.

Иногда во время ремонта двигателя, маховик устанавливают неправильно. При совмещении других установочных меток метка на маховике оказывается внизу, а не вверху и не видна. Эту особенность так же следует учитывать при ее поиске.

Как правильно выставить метку на маховике?

Для правильной установки ремня ГРМ, при выставлении начального угла опережения зажигания или для регулировки клапанов нужно установить поршни первого и четвертого цилиндра в верхнюю мертвую точку (ВМТ). Этого можно достигнуть только совместив три пары установочных меток. В таком случае будут совмещены метка на шкиву распредвала и метка-выступ на задней крышке привода ГРМ, метка на шкиву коленчатого вала и метка на корпусе масляного насоса, метка на маховике и середина треугольного выреза шкалы градусов в лючке картера сцепления.

Вращая маховик отверткой за шлицы добиваемся совмещения всех трех пар меток. При этом метка — риска на маховике должна находится напротив середины треугольного выреза шкалы градусов в лючке картера сцепления. Подробнее «Метки ГРМ двигателя 2108, 21081, 2103».

Примечания и дополнения

Источник

О том, как правильно поставить маховик на двигатель

Маховик на ДВС

Очень важно правильно поставить маховик, иначе в дальнейшем не избежать проблем. Существует определенная схема, по которой следует это делать, но есть в деле и свои нюансы. Попробуем разобраться во всем более подробно.

Общее понятие о маховике

Деталь автомотора, которая предназначена для регулирования подачи энергии, называется маховиком. Именно благодаря этому узлу обеспечивается накапливание энергии при большей подачи вращательного движения.

Итак, маховик в современном автомобиле нужен для того чтобы:

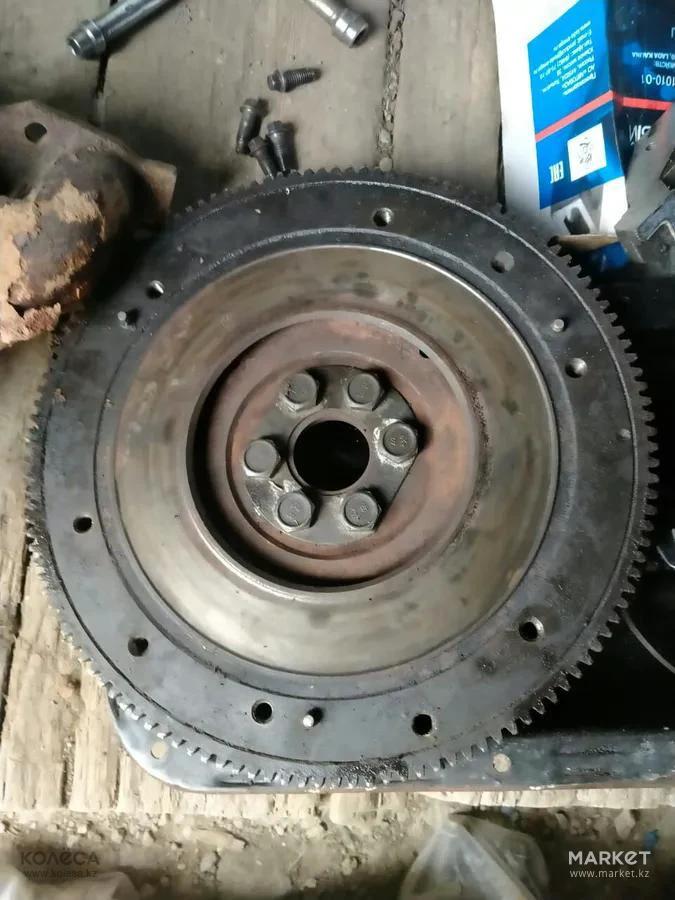

Представляя собой немаленький металлический диск с надетым по краю венцом, маховик легко входит в зацепление со стартером, после поворота ключа зажигания. Таким образом, осуществляется запуск двигателя.

Дефект маховика, снятие

Проблемы у автомобиля начинаются, как правило, после значительного пробега. В частности, ухудшается работа сцепления. Сам маховик может протянуть до 200-300 тысячного пробега, но бывает и такое, что он портится гораздо раньше. В этом случае приходится искать причины скорого износа, связанные, скорее всего, с климатом, неисправностями сцепления и т. д.

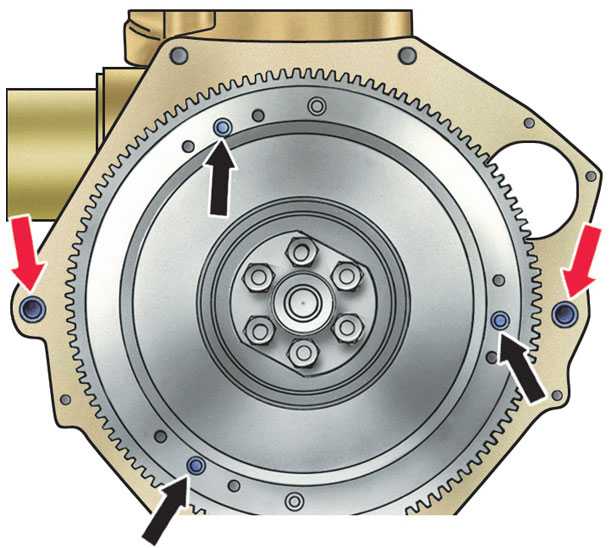

Метка на маховике

Понятно, что если сцепление автомобиля выходит из строя, это затрагивает и маховик.

Алгоритм проведения демонтажа маховика с автомобиля выглядит следующим образом:

Совет. При откручивании болтов маховика, последний может проворачиваться. Чтобы застопорить его, приходится вставлять между зубьями маховика отвертку или монтировку.

Застопорить маховик

Теперь, когда маховик снят, можно осмотреть его, или, как принято называть, провести дефектовку. Первым делом осматриваются зубья венца, которые со временем стачиваются, а при изначально неправильной установке – вовсе приходят в негодность, мешая маховику входить в зацепление со стартером.

Думать в этом случае не приходится – если на венце имеются явные повреждения и изъяны, маховик нужно обновить или отреставрировать. Может быть и так, что с зубьями все в порядке, но зеркало фрикционных накладок имеет сильные повреждения и прочие неисправности.

Внимание. Ремонт маховика будет подразумевать замену венца.

Обратная установка маховика подразумевает в первую очередь обезжиривание болтов и резьбовых отверстий под них. Затем на резьбу наносится герметик, деталь монтируется обратно в таком же порядке, как и снималась. Но важно суметь совместить отверстия на конце коленвала и маховике (располагаться они должны асимметрично).

Нюансы правильной установки

Правильная установка маховика подразумевает, прежде всего, совпадение меток. Если при снятии маховика не было отмечено положение узла относительно коленвала и датчика (он находится как раз между), это приводит к проблеме.

Эксперты утверждают, что 20-й зуб после разрыва маховика, посчитанный вверх по часовой стрелке, должен смотреть на датчик коленвала, а сам вал – стоять в ВМТ.

Внимание. Проверить положение коленвала можно с обратной стороны двигателя. Там имеется специальный указатель.

Кроме того, знание о том, как правильно установить маховик, поможет полнее реализовать возможности автомотора. На заводе изначально комплектуют систему штатным узлом. Например, на Ваз – узел стоит старого формата, еще с эпохи «фиатовского» прототипа.

Естественно, это послужило поводом для проведения модернизации и переделок. И сегодня в помощь тюнеру приходят инновационные техприемы.

Рассмотрим эти возможности.

Инсталляция 2-массового маховика дает возможность сдвинуть РКК (мезомерия колебаний) на амплитуду вращения двукратно меньшую, чем холостой ход ДВС. В 2-массовом маховике пружинная система находится не в сцеплении, а между чугунными деталями.

Несмотря на столь большое количество положительных свойств, 2-массовый маховик редко становится выбором тюнеров, так как стоит дорого, не подлежит гаражному ремонту из высокоточости изготовления и по ряду других причин.

Внимание. Помимо всего прочего, 2-массовый маховик часто выходит из строя. При запуске ДВС или остановке мотора слышится характерный скрип, шум и вибрации, что и свидетельствует о проблемах с узлом.

Более действенным способом снизить нагрузку на КПП, станет установка облегченной модели маховика. В этом случае реальный вес изделия уменьшается на максимально возможную величину. Новый узел в итоге весит на 4-5 кг меньше штатного варианта.

Облегченный маховик

Установка облегченной модели узла подразумевает очень много нюансов. В первую очередь, это касается проточки маховика с обеих сторон.

Резюме: если по какой-либо причине положение валов и маховика вызывает сомнение, рекомендуется выполнить следующее. Выставить метку на коленвале в соответствие с риской на нижнем кожухе ремня грм. Одновременно с этим выставляется метка на маховике, которая должна смотреть на датчик коленвала. Что касается метки распредвала, то она должна находиться на уровне кромки ГБЦ.

Источник

Как найти метку на маховике (риску)

Часто на автофорумах новички автомобилисты ищут ответ на вопрос – как найти метки на маховике? При этом редко встретишь правильные рекомендации на эту тему. Попробуем разобраться в деле конкретно, дать ценные советы.

Метка на маховике

Метка для установки момента зажигания или вмт на маховике представляет собой тонкую, будто бы поцарапанную черточку. Находится метка не на венце, естественно, а на зеркале элемента (гладкой плоскости). К сожалению, эта метка часто ржавеет, и автомобилисту бывает полезно изредка чистить ее отверткой или шилом.

Одновременно с этой меткой, на зеркале предусмотрены лунки или выемки. Это тоже специальные риски, предназначенные для грамотной установки маховика на оконечность кривошипного вала.

Увидеть метки на балансире кривошипного вала, если ничего не разобрано с машины (не демонтирована коробка), удастся сквозь специальный лючок. Безусловно, нужно воспользоваться помощью ассистента, без этого никак. Один человек должен тихо вращать коленвал, другой – следить за метками. Смотреть надо под хорошим освещением, чтобы не упустить требуемую метку. Если освещения недостаточно, воспользоваться фонариком.

Метку маховика правильнее называть риской. Существует несколько видов меток, и риску нельзя спутать с остальными.

К примеру, на 8-клапанном двигателе отечественной «восьмерки» и более поздних моделей автопрома есть метки следующего типа:

Последние две метки видны только после снятия шкива генераторного привода. Треугольник-вырез картера сцепления лучше просматривается после снятия КПП.

А вот на 16-клапанной силовой установке отечественной 21126 метки, кроме вышеописанных, находятся еще в следующих местах:

Справка. Маховик автомобиля – это особая деталь механического типа, изготовленная в виде диска. Фиксируется он болтами к задней оконечности кривошипного вала, служит большей частью для сохранения инерционной энергии.

Зачем нужна метка маховика

В частности, по этой метке удается выставить вмт, что, в свою очередь, помогает грамотно установить, к примеру, ремень грм. Неправильность выставления меток приводит к катастрофическим последствиям – это следует помнить всегда.

Пошаговый алгоритм выставления меток грм выглядит примерно следующим образом:

Вот тут и приходит «время маховика». Если его метка не совпадет с корпусом (блоком), то всем проведенным выше манипуляциям, грош цена. Увидеть метку получится через отверстие, надо будет заранее снять заглушку с КПП.

Метка маховика должна совпасть с блоком. Ассистент должен вращать коленвал, автовладелец – смотреть внимательно.

По этой же метке выставляется регулировка, если рвется приводной ремень или проводится настройка после ремонта ГБЦ.

Установка меток на силовом агрегате автомашины помогает правильно выставить УОЗ, согласовать работу ГРС механизма и системы впрыска.

Пара важных нюансов

Вот, на что хотелось бы обратить внимание:

Балансировка

Безусловно, метка элемента (риска), выставленная по уму, станет эффективной только в случае идеально ровного маховика. Если наблюдается дисбаланс элемента, то придется осуществлять балансировку. В список задач балансировщика войдет также найти радиус маховика.

К сожалению, стенд балансировочный имеется не в каждом городе. На таком станке проще регулировать кривошипный вал и маховик.

Делается балансировка либо на особой оправке, либо на самом валу (не снимается). Основное действие, которое проводится при балансировке – это облегчение. С маховика снимается некоторый слой металла, чтобы отрегулировать правильность его массы. Снимать слои можно только с краев, центр детали должен оставаться целым, чтобы не убавились прочностные характеристики детали.

Важный момент. Прежде чем приступить к балансировке маховика, нужно идеально отбалансировать кривошипный вал.

Для лучшего понимания процесса балансировки, представим маховик с радиусом 135 мм. Наличие «паразитной» массы в таком элементе – около 5 граммов. Из-за этих, казалось бы, незначительных граммов возникают те самые вибрации, которые так отрицательно влияют на работу двигателя.

Лишний вес с маховиков удаляется путем сверления. Слои снимаются в несколько заходов, пока не отрегулируется правильное вращение.

Следите за чистотой маховика. Если появляется возможность снять деталь, то не поленитесь тщательно осмотреть ее на дефекты. Риску маховика регулярно прочищайте от грязи, чтобы в дальнейшем она бы хорошо просматривалась.

Источник

О том, как правильно поставить маховик на двигатель

Очень важно правильно поставить маховик, иначе в дальнейшем не избежать проблем. Существует определенная схема, по которой следует это делать, но есть в деле и свои нюансы. Попробуем разобраться во всем более подробно.

Общее понятие о маховике

Деталь автомотора, которая предназначена для регулирования подачи энергии, называется маховиком. Именно благодаря этому узлу обеспечивается накапливание энергии при большей подачи вращательного движения.

Итак, маховик в современном автомобиле нужен для того чтобы:

Представляя собой немаленький металлический диск с надетым по краю венцом, маховик легко входит в зацепление со стартером, после поворота ключа зажигания. Таким образом, осуществляется запуск двигателя.

Дефект маховика, снятие

Проблемы у автомобиля начинаются, как правило, после значительного пробега. В частности, ухудшается работа сцепления. Сам маховик может протянуть до 200-300 тысячного пробега, но бывает и такое, что он портится гораздо раньше. В этом случае приходится искать причины скорого износа, связанные, скорее всего, с климатом, неисправностями сцепления и т.д.

Понятно, что если сцепление автомобиля выходит из строя, это затрагивает и маховик.

Алгоритм проведения демонтажа маховика с автомобиля выглядит следующим образом:

Совет. При откручивании болтов маховика, последний может проворачиваться. Чтобы застопорить его, приходится вставлять между зубьями маховика отвертку или монтировку.

Теперь, когда маховик снят, можно осмотреть его, или, как принято называть, провести дефектовку. Первым делом осматриваются зубья венца, которые со временем стачиваются, а при изначально неправильной установке – вовсе приходят в негодность, мешая маховику входить в зацепление со стартером.

Думать в этом случае не приходится – если на венце имеются явные повреждения и изъяны, маховик нужно обновить или отреставрировать. Может быть и так, что с зубьями все в порядке, но зеркало фрикционных накладок имеет сильные повреждения и прочие неисправности.

Обратная установка маховика подразумевает в первую очередь обезжиривание болтов и резьбовых отверстий под них. Затем на резьбу наносится герметик, деталь монтируется обратно в таком же порядке, как и снималась. Но важно суметь совместить отверстия на конце коленвала и маховике (располагаться они должны асимметрично).

Нюансы правильной установки

Правильная установка маховика подразумевает, прежде всего, совпадение меток. Если при снятии маховика не было отмечено положение узла относительно коленвала и датчика (он находится как раз между), это приводит к проблеме.

Эксперты утверждают, что 20-й зуб после разрыва маховика, посчитанный вверх по часовой стрелке, должен смотреть на датчик коленвала, а сам вал – стоять в ВМТ.

Внимание. Проверить положение коленвала можно с обратной стороны двигателя. Там имеется специальный указатель.

Кроме того, знание о том, как правильно установить маховик, поможет полнее реализовать возможности автомотора. На заводе изначально комплектуют систему штатным узлом. Например, на Ваз – узел стоит старого формата, еще с эпохи «фиатовского» прототипа.

Естественно, это послужило поводом для проведения модернизации и переделок. И сегодня в помощь тюнеру приходят инновационные техприемы.

Рассмотрим эти возможности.

Инсталляция 2-массового маховика дает возможность сдвинуть РКК (мезомерия колебаний) на амплитуду вращения двукратно меньшую, чем холостой ход ДВС. В 2-массовом маховике пружинная система находится не в сцеплении, а между чугунными деталями.

Несмотря на столь большое количество положительных свойств, 2-массовый маховик редко становится выбором тюнеров, так как стоит дорого, не подлежит гаражному ремонту из высокоточости изготовления и по ряду других причин.

Внимание. Помимо всего прочего, 2-массовый маховик часто выходит из строя. При запуске ДВС или остановке мотора слышится характерный скрип, шум и вибрации, что и свидетельствует о проблемах с узлом.

Более действенным способом снизить нагрузку на КПП, станет установка облегченной модели маховика. В этом случае реальный вес изделия уменьшается на максимально возможную величину. Новый узел в итоге весит на 4-5 кг меньше штатного варианта.

Установка облегченной модели узла подразумевает очень много нюансов. В первую очередь, это касается проточки маховика с обеих сторон.

Резюме: если по какой-либо причине положение валов и маховика вызывает сомнение, рекомендуется выполнить следующее. Выставить метку на коленвале в соответствие с риской на нижнем кожухе ремня грм. Одновременно с этим выставляется метка на маховике, которая должна смотреть на датчик коленвала. Что касается метки распредвала, то она должна находиться на уровне кромки ГБЦ.

Источник

Замена маховика на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание!
Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик?
Он подлежит замене при:

Как будет вести себя машина при изношенном маховике?

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки»)

2) Следом снимите с маховика кожух сцепления, совместно с нажимным и ведомым диском. (О том как это сделать, читайте в статье: «Замена сцепления на ВАЗ»)

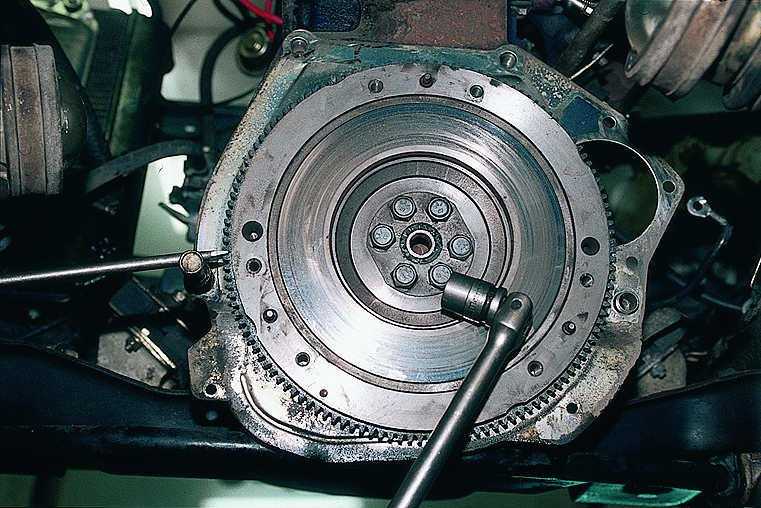

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

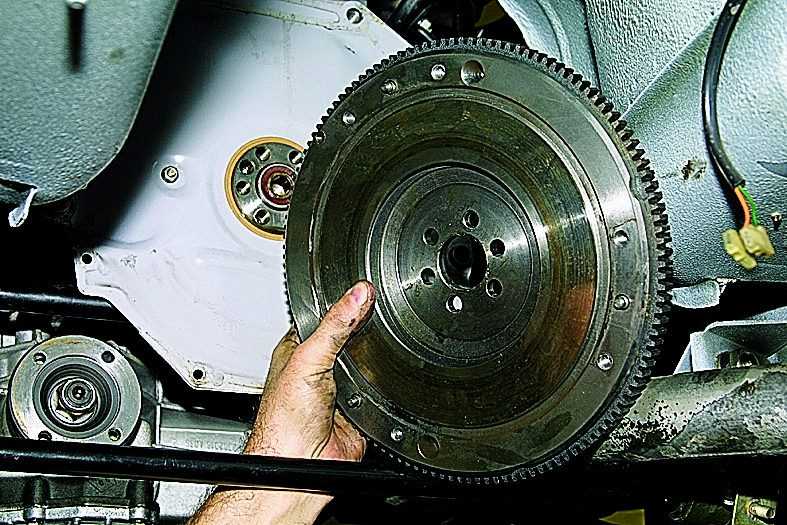

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!
Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт «Важно», внизу статьи)

Установка:
1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!
Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!
После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!
Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления?
Ответ: А – Поверхность трения маховика.
1 – Зубчатый венец.
2 – Болты крепления маховика.

Источник
