Где находится датчик положения коленвала?
Определить, где находится датчик положения коленвала, не имея представления о том, что это такое и как он выглядит, довольно непросто. Именно поэтому вводная часть нашей статьи будет посвящена информации о назначении и конструктивных особенностях устройства, называемого в зависимости от источника, то датчиком синхронизации, то датчиком ВМТ, то датчиком положения коленчатого вала.
По сути своей, датчик синхронизации, не что иное, как электромагнитный элемент, синхронизирующий функциональное взаимодействие системы зажигания с топливными форсунками. Датчик выдает информацию о положении, направлении и частоте вращения коленчатого вала ЭБУ (электронному блоку управления). Важность этого элемента невозможно переоценить, поскольку датчик положения коленвала – практически единственный элемент современного автомобиля, нарушение работоспособности которого предполагает полную остановку силовой установки. Функционирование системы впрыска автомобильного топлива невозможно без участия данного датчика.
Типовая классификация датчиков положения коленвала
1.1 Магнитные, или индуктивные, датчики
Отличительной особенностью датчиков данного типа является необязательность наличия отдельного источника питания. Индуцирование напряжения для формирования сигнала ЭБУ происходит в момент прохождения зуба синхронизации сквозь магнитное поле. Датчик данного типа нередко выполняет дополнительные функции, например, контроля скорости.
1.2 Датчики Холла
В основу функционирования таких датчиков положен эффект Холла. Приближаясь к датчику, изменяющееся магнитное поле, инициирует начало движения тока. Зубья диска синхронизации, перекрывая магнитное поле, вступают с ним во взаимодействие. Может использоваться в качестве датчика распределителя зажигания.
1.3 Оптические датчики
Основное конструктивное отличие оптических датчиков заключается в наличии пазов или отверстий в диске синхронизации, осуществляющем прерывание светового потока от светодиода к приемнику.
Приемник передает поток, превращенный в импульс электрического напряжения, в ЭБУ.
Где находится датчик положения коленвала?
А теперь ответ на вопрос, вынесенный в заголовок нашей статьи. Местоположение датчика синхронизации можно определить следующим образом: он установлен рядом со шкивом привода генератора и размещен в специальном кронштейне. Зазор между датчиком и зубчатым шкивом, выставляется посредством соответствующих шайб и составляет 1,0 миллиметр (рис.1).
Шкив привода генератора имеет 58 зубьев, расположенных через каждые 60. Промежуток, выполненный в виде двух отсутствующих зубов, генерирует импульс синхронизации оборотов коленвала. Корпус датчика практически аналогичен корпусам других датчиков, однако его отличает разъем подключения к автомобильной сети, имеющий довольно длинный провод. Длина провода (не менее 70 сантиметров) позволяет несколько нивелировать неудобство размещения датчика в моторном отсеке автомобиля.
Существует еще один важный аспект.
В современных автомобилях применяется шкив привода генератора двух типов: шкив с демпфером и цельнометаллический шкив. Если цельнометаллический шкив чрезвычайно износоустойчив и не требует серьезных усилий при обслуживании. Совсем иная картина при эксплуатации шкива с демпфером. Его целостность – предмет особой заботы автолюбителя, поскольку любые ее (целостности) нарушения приводят к полной остановке силового агрегата.
Определенного контроля со стороны автовладельца требует и сам датчик положения коленвала, хотя практика показывает, что из строя он выходит крайне редко. Проверка работоспособности датчика синхронизации выполняется при помощи измерения сопротивления обмотки посредством мультиметра (тестера).
Сопротивление обмотки исправного датчика колеблется в диапазоне 800-900 Ом.
Повреждения (как правило, механического типа) датчика возникают в основном в процессе выполнения ремонтно-восстановительных работ, а также при попадании посторонних предметов между зубьями шкива и датчиком.
Где находится датчик распредвала ВАЗ 2110
Датчик скорости на ваз 21102.
датчика скорости на Калине Тюнинг ВАЗ, 2106.
ВАЗ 2114, ВАЗ 2115 — Стартер.Дефекты.Советы.Решения.
Применяемость: ВАЗ 2113-15,2110… торцевой, Датчик фазы распредвала.
Инструкция по замене датчика фаз положения распредвала ВАЗ 2114.
коленвала ваз клапанов датчик ремонт датчику провода.

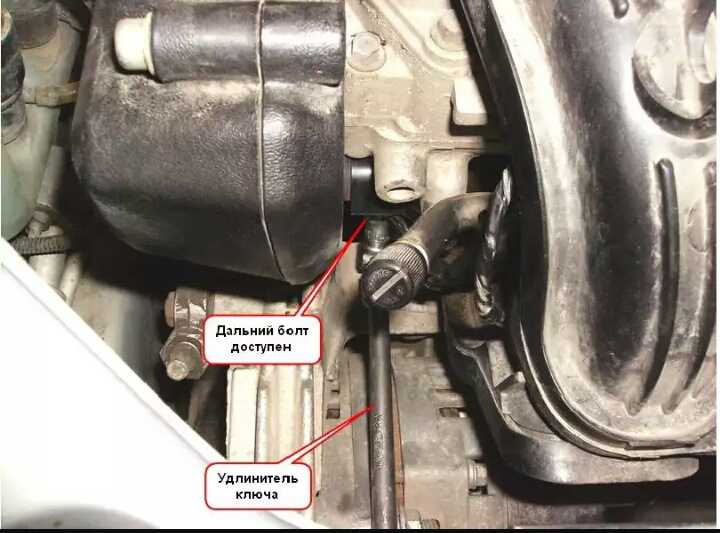

Головкой «на 10» отворачиваем два болта крепления датчика фаз.
Главное понимать примерное расположение болта и… Начну наверно с месторас…
Датчик фаз 21.3847.
Замена датчика фазы (положения распредвала) на ВАЗ 2114.
Неисправности датчика положения коленчатого вала.
регулятор давления топлива ВАЗ 2110-12.
Замена датчиков.
Датчик коленвала ваз 2114 фото.
доработка 8 клапанных головок блока
Датчик скорости ваз 2115 фото.
замена датчика фаз — положения распредвала на ВАЗ 2109-2108 инжектор.
…повышенный расход топлива, ухудшение динамики при разгоне и т.д. Диагнос…
Датчики tr4.
Откручиваем крепления датчика фаз.
Ваз 21102 датчик охлаждающей жидкости.
где находится датчик распредвала на ваз 2110.
Замена датчика коленвала на ВАЗ-2110-13.
Замена датчика уровня масла ваз 2114.
РЕКОМЕНДАЦИЯ Убедиться в неисправности датчика положения распределительного …
Датчик распредвала ваз 2114 фото.Расположение и функции датчиков распредвала и коленчатого вала — замена автозапчастей, обзоры, ремонт автомобилей вниз. Двигатели транспортных средств имеют четыре цикла: впуск, сжатие, сгорание и выпуск. На такте впуска распределительный вал открывает впускные клапаны, позволяя воздуху и топливу поступать в двигатель. Оказавшись внутри, поршни поднимаются и сжимают газ и воздух, чтобы подготовить их к такту сгорания.
При сгорании свеча зажигания дает искру и вызывает взрыв в цилиндре, толкая поршень обратно вниз.
На такте сжатия и сгорания впускные клапаны закрываются, а выпускные открываются, позволяя продуктам взрыва выйти через выхлоп. На такте выпуска поршень выталкивает использованный газ и воздух через выпускные клапаны и через выхлопную систему.
Синхронизация
Поскольку два твердых объекта не могут одновременно занимать одно и то же пространство, клапаны должны закрываться при подъеме поршня. Датчик распредвала сообщает компьютеру, где в процессе находится распредвал. Датчик коленчатого вала сообщает компьютеру, где в процессе находится коленчатый вал. Компьютер использует сигналы обоих датчиков — или любого из них, если у автомобиля есть один или другой — для определения нескольких частей информации, необходимой двигателю для эффективной работы, включая скорость двигателя (об/мин), которая, в свою очередь, сообщает компьютеру чтобы открыть или закрыть топливные форсунки для большего или меньшего количества топлива.

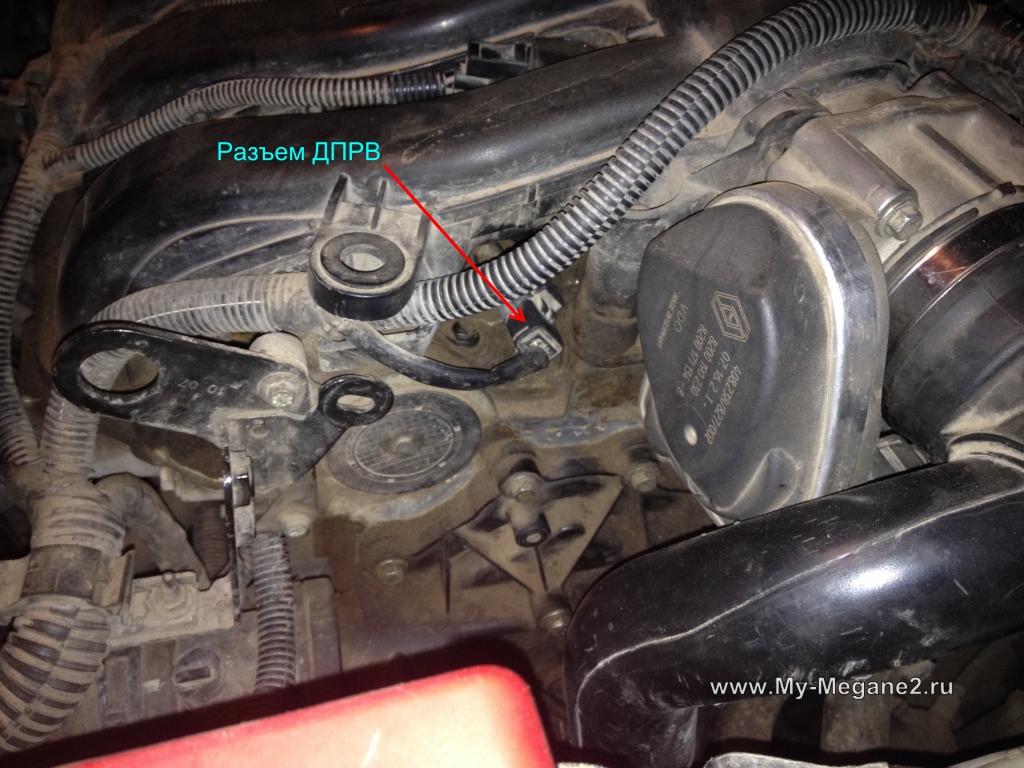

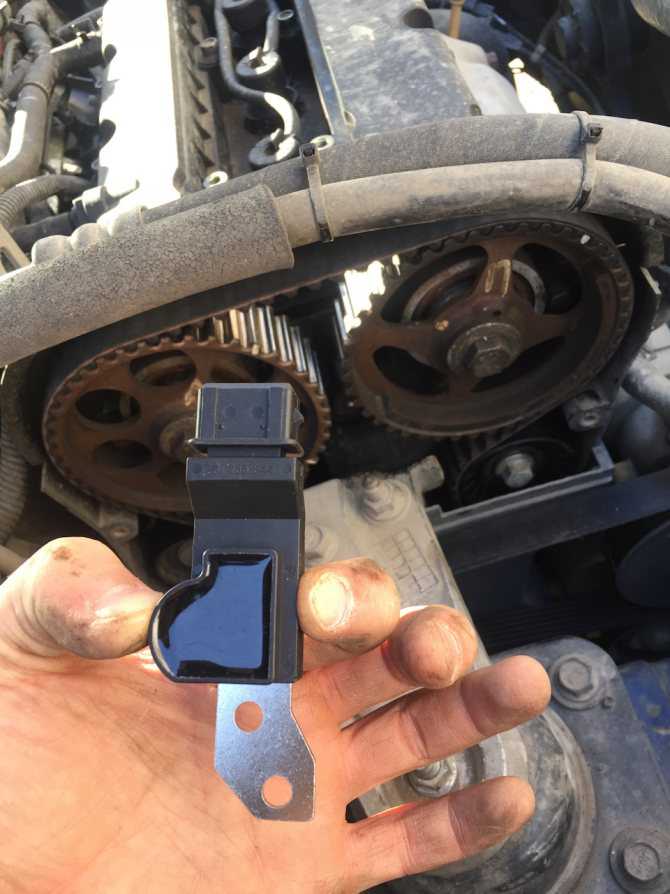

Расположение датчика распределительного вала
Датчик распределительного вала обычно располагается в верхней части двигателя.
Он может быть на верхней части блока, на одной или обеих головках или на впускном коллекторе, обычно рядом с крышкой ГРМ. В некоторых случаях вы можете найти датчик распредвала за крышкой ГРМ. Если датчик распредвала находится снаружи двигателя, его обычно легко заменить.
Расположение датчика коленчатого вала
Датчик коленчатого вала обычно располагается в нижней части блока, ближе к передней части двигателя. В большинстве случаев вы найдете его за гармоническим балансировщиком. В некоторых автомобилях вы можете найти датчик коленчатого вала за крышкой ГРМ, рядом с нижней частью блока, хотя это бывает редко. Пока датчик находится снаружи блока, его относительно легко заменить.
Советы по замене датчиков
В некоторых случаях код датчика распредвала не означает, что датчик неисправен. Например, двигатель Dodge Hemi имеет фазовращатели распредвала на шестернях распредвала, а также датчик масла распредвала под впускным отверстием. Если датчик неисправен, компьютер может отправить код датчика распредвала.
В некоторых случаях код датчика коленчатого вала может означать другую проблему, вызывающую неверные показания датчика коленчатого вала.
- Перед отсоединением косички проверьте проводку, чтобы убедиться, что она в хорошем состоянии. Возможно, вам придется немного оттянуть жгут проводов, чтобы увидеть хорошие 3-4 дюйма.
- С помощью отвертки с плоской головкой аккуратно подденьте пластиковые фиксаторы датчика от косички.
- Всегда вытягивайте косичку прямо. Если он не хочет легко отрываться от сенсора, легкими движениями перемещайте его вперед и назад. Вы не хотите повредить штифты внутри.
- Обязательно поймайте болты, когда будете их выкручивать. Если они упадут в моторный отсек или на землю, вы можете их не найти. Большинство датчиков не поставляются с новыми болтами.
Посетите Motorad сегодня, чтобы узнать больше о датчиках кривошипа и кулачка и узнать, где найти качественные запасные части для вашего автомобиля.
Источник: https://itstillruns.com/differences-camshaft-sensor-crankshaft-sensor-7467710.html
Датчики распределительного вала — Детали Holstein — Датчики управления двигателем
Датчики распределительного вала
Высокотехнологичные датчики качества оригинального оборудования
О ПРОДУКТЕ
Датчик положения распределительного вала контролирует положение вращения распределительного вала относительно положения коленчатого вала. Эти данные отправляются в ЭБУ автомобиля, где они используются для регулировки угла опережения зажигания и работы топливных форсунок. Существует два типа датчиков распредвала: магнитные и датчики Холла. Магнитный тип производит свой собственный сигнал переменного тока (синусоиду), и вы можете идентифицировать его по двум проводам. Тип с эффектом Холла использует внешний источник питания для создания цифрового сигнала («прямоугольная волна», вкл. или выкл.) и имеет три провода. Для правильной работы двигателя скорости коленчатого и распределительного валов должны быть синхронизированы друг с другом.
- Компания Holstein Parts фокусируется на использовании материалов только самого высокого качества, изготовленных в соответствии со строгими стандартами для послепродажного обслуживания, которое действительно соответствует или превосходит оригинальную деталь .
- Линейка датчиков положения распределительного вала Holstein Parts имеет превосходное покрытие для отечественных и импортных приложений
- 3 года гарантии на все детали Holstein Датчики положения распредвала
Подробная информация о продукте
Что делает датчик положения распределительного вала?
Датчик положения распределительного вала контролирует вращение распределительного вала и скорость открытия и закрытия клапанов/поршней. Датчики распределительного вала работают с датчиками положения коленчатого вала, чтобы оценить работу двигателя.
Где находится датчик положения распределительного вала? Датчик положения распределительного вала обычно располагается в головке блока цилиндров двигателя.
Будет ли неисправный датчик положения распределительного вала включать индикатор проверки двигателя?
Да. Когда показания датчика положения распределительного вала и датчика положения коленчатого вала различаются, на приборной панели загорается индикатор Check Engine.
Каковы распространенные причины отказа?
Часто эти датчики выходят из строя из-за высоких температур.
Как определить, неисправны ли эти датчики:
Автомобильный специалист использует специальные инструменты для измерения оборотов и других данных, чтобы определить, неисправен ли датчик.
Что делает датчики положения распредвала Holstein лучшими?
- Компания Holstein Parts фокусируется на использовании материалов только самого высокого качества, изготовленных в соответствии со строгими стандартами для послепродажного обслуживания, которое действительно создано, чтобы соответствовать или превосходить оригинальную деталь .
