Гайковерт. Виды и устройство. Работа и применение. Как выбрать

Гайковерт – монтажный инструмент, применяемый для закручивания и раскручивания резьбовых соединений. С его помощью осуществляется монтаж гаек, болтов и анкеров. Инструмент обладает мощным крутящим моментом, благодаря чему может раскручивать резьбовые соединения, на которые ручных усилий человека может быть недостаточно. Применение гайковерта ускоряет работу в десятки раз. Инструмент применяется в промышленных и бытовых нуждах. Его можно встретить на линии сбора каркасных конструкций и автомобилей. Данное оборудование применяют в автомастерских, а также на шиномонтаже.

Существует несколько разновидностей гайковертов, но всех их объединяет схожий принцип работы. Внешне инструмент напоминает дрель. Хотя он и схож с дрелью, но имеет внутренние отличия. Вместо зажимного патрона в гайковерте используется шпиндель, предназначенный для закрепления ударных головок. Инструмент может снабжаться электрическим двигателем или работать на пневматической и гидравлической тяге. Специальный редуктор превращает создаваемое воздействие в усилие, которое прокручивает крепеж. Гайковерт оснащается обратным ходом. Благодаря этому он может вращаться в обе стороны с одинаковой мощностью.

Инструмент бывает различных размеров, что обусловлено тем, для какого крепежа он предназначен. Стандартные бытовые гайковерты имеют шпиндель диаметром 1/2 дюйма. Оборудование, применяемое для монтажа крупногабаритного крепежа, применяемого в строительстве, имеет шпиндель на 3/4 или 1 дюйм.

На выступающий из корпуса шпиндель насаживаются ударные головки. Которые позволяют присоединяться к гайкам. Болтам и анкерам. На корпусе устройства имеется переключатель направления вращения и трещотка, для регулировки силы зажатия.

Разновидности инструмента

Электрические.
Гидравлические.
Пневматические.

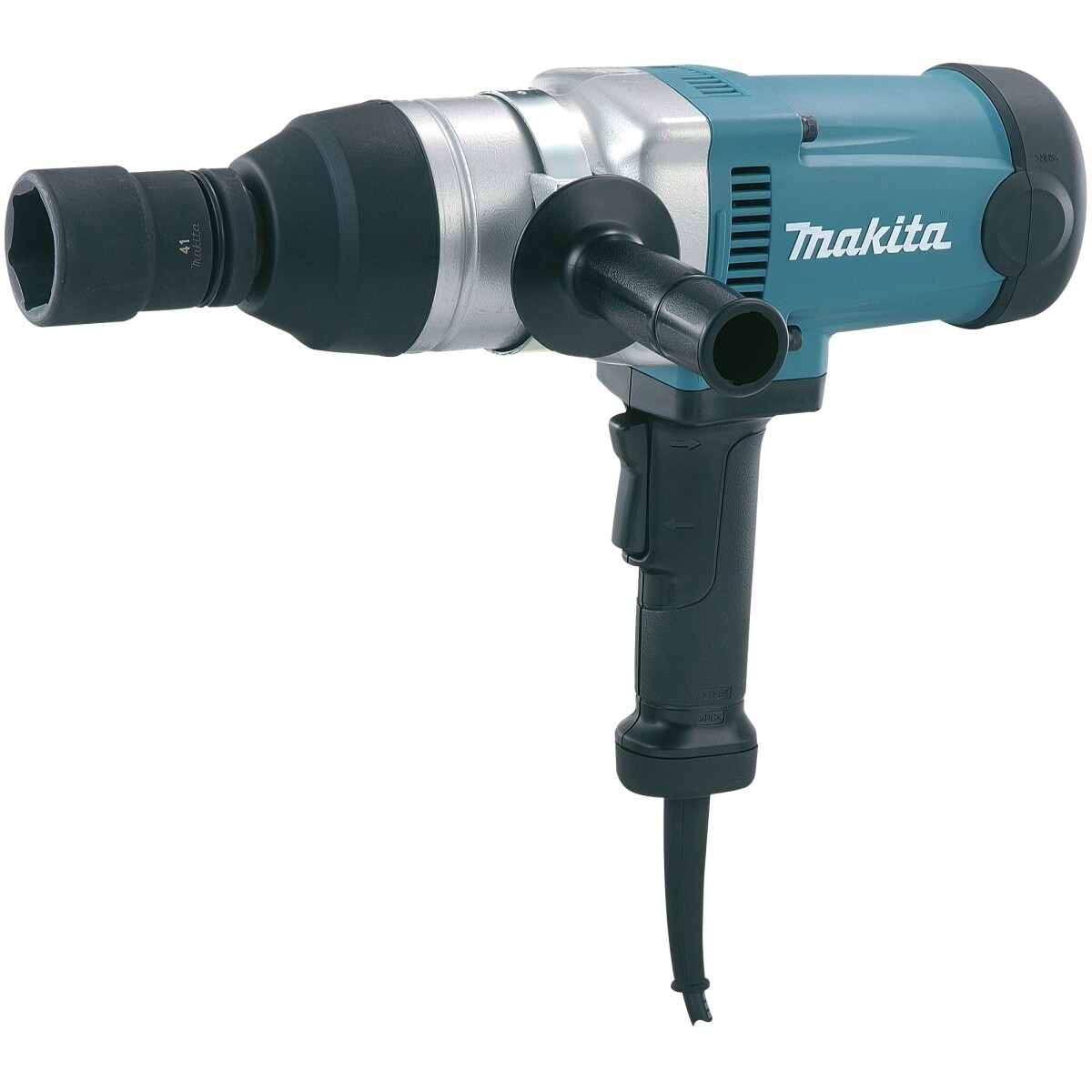

Электрические оснащаются электродвигателем, который работает от сети или аккумулятора. Аккумуляторный инструмент предназначен для выполнения мелких бытовых задач. Его мощность не настолько большая, чтобы проводить раскручивание сильно заржавевших резьбовых соединений, к примеру, элементов подвески автомобиля. Обычно аккумуляторный инструмент используется для проведения монтажных работ с новым крепежом, не покрытым слоем коррозии.

Гидравлические оснащаются гидроцилиндром, превращающим подаваемое давление во вращательное движение. Преимущества применения данного оборудования заключается в том, что оно может работать в агрессивной среде. Отсутствие электродвигателя исключает появление искры, которая может привести к воспламенению. Кроме этого, подобное оборудование функционирует даже под водой, что позволяет применять его для проведения ремонта затопленных коммуникаций, кораблей, мостов и пирсов.

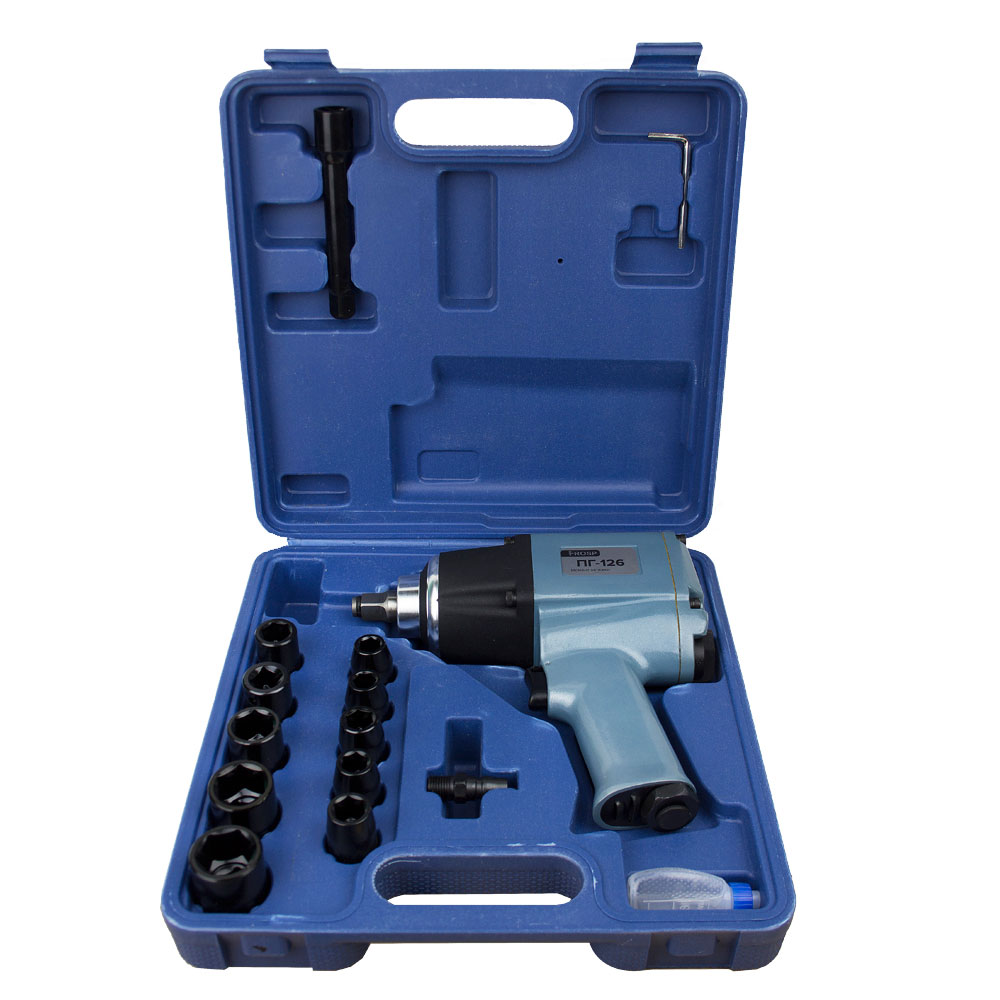

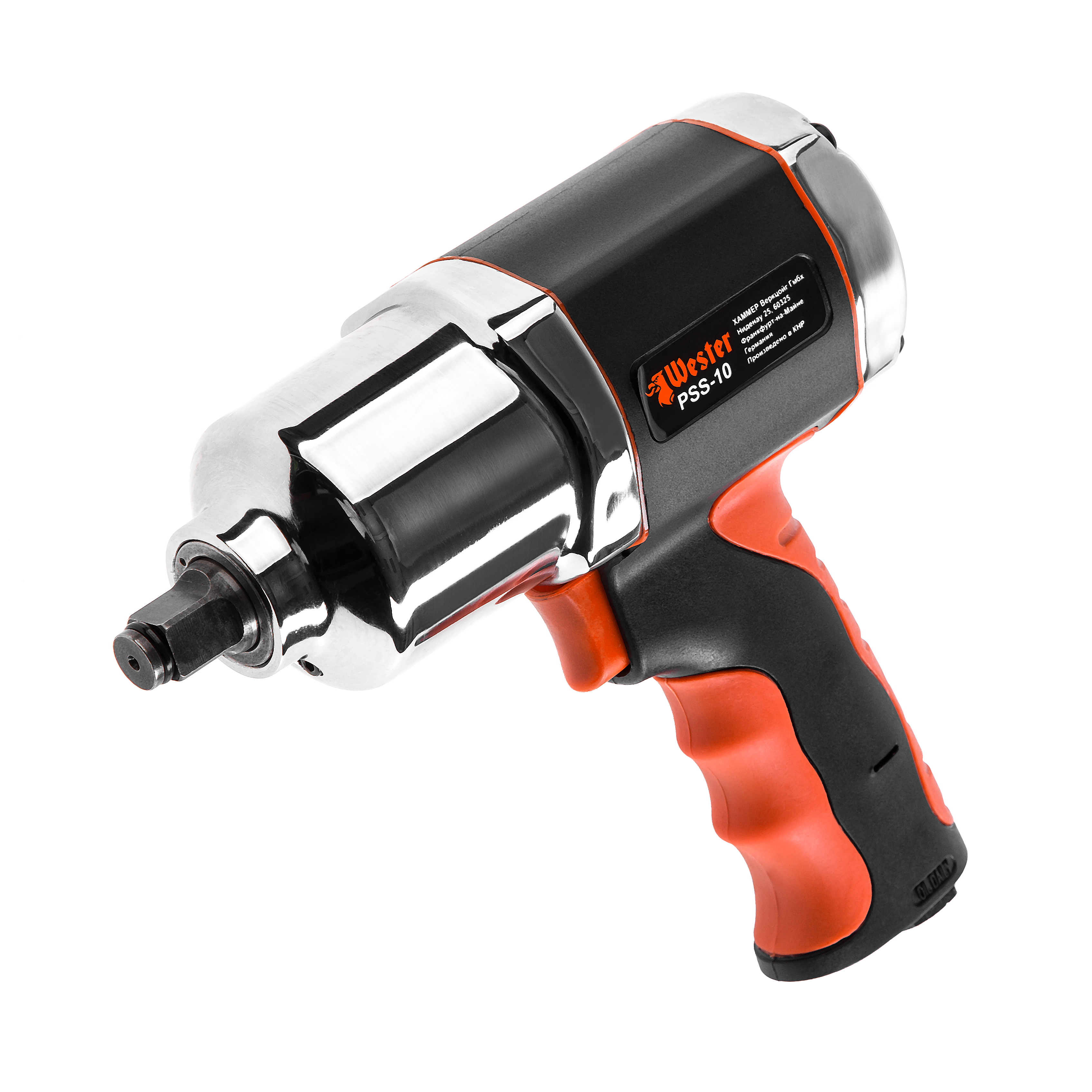

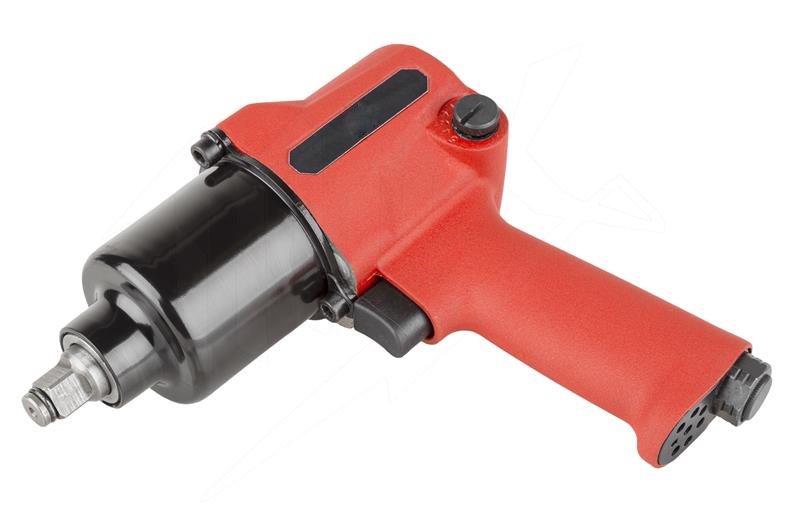

Пневматический гайковерт сравнительно легкий инструмент, обладающий высокой мощностью. Он стоит сравнительно недорого, поэтому в случае наличия компрессора стоит отдать предпочтение именно ему. Для работы таких гайковертов требуется соединение с компрессором с помощью жесткого шланга высокого давления.

Преимущества и недостатки электрических гайковертов

Электрический гайковерт является самым распространенным. Он выпускается в широком модельном ряде. Среди представленного ассортимента имеется как промышленное, так и бытовое оборудование. Применение электрических гайковертов сопровождается умеренным уровнем шума, поэтому при осуществлении монтажных работ внутри помещения лучше отдать предпочтение именно таким устройствам. Электрические образцы довольно мобильные. Если они оснащаются аккумулятором, то их можно применять практически где угодно.

Рассматривая преимущества сетевых гайковертов можно отметить:

Низкую шумность.
Высокую мощность.
Доступную стоимость.
Высокий КПД.

При этом стоит отметить и недостатки. Самым главным разочарованием будет то, что данное оборудование сильно греется, особенно при работе в жару. Хотя электрогайковерт и оснащается собственным вентилятором для внутреннего охлаждения, в большинстве моделей он не справляется. В связи с этим, работать долго не получится. Оборудованию нужно давать время для остывания. Сфера применения таких гайковертов ограничена, поскольку использовать их при монтаже в сырости или под дождем небезопасно.

К преимуществам гайковертов на аккумуляторной тяге можно отнести:

Автономность.
Низкую шумность.
Плавный механизм регулировки.
Достаточная мощность для бытовых задач.

Применение подобного оборудования для выполнения большого объема работы нецелесообразно. Ресурс подобных гайковертов не рассчитан на непрерывную и тяжелую работу. Одним из главных недостатков аккумуляторных устройств является их сравнительно высокий вес. Конечно, они не настолько тяжелые чтобы ими нельзя было работать, но на рынке предлагаются гайковерты на других типах тяги, которые весят гораздо легче. Дешевые модели аккумуляторных гайковертов, которые предлагаются в продаже, имеют слабый запас заряда, поэтому долго таким инструментом не поработаешь. Придется подзаряжать аккумулятор, даже если работа еще не закончена.

Электрический инструмент выпускают многие бренды. В связи с этим можно приобрести оборудование как низкого, так и высокого ценового сегмента. Среди представленных в продаже инструментов самыми мощными являются гайковерты с крутящим моментом 350Нм. Чтобы осознать насколько это много, стоит отметить, что большинство шуруповертов имеют мощность 25Нм и даже меньше.

Преимущества и недостатки гидравлических гайковертов

Гайковерт гидравлического типа выгодно выделяется на фоне оборудования с другим типом привода. К его достоинствам можно отнести:

Высокая мощность.
Возможность раскручивание ржавого крепежа.
Возможность самостоятельного ремонта.
Устойчивость к влажной среде и воде.
Плавная регулировка зажима.

Данное оборудование имеет и недостаток. В первую очередь это высокая стоимость используемых гидравлических систем для подсоединения к инструменту. В связи с этим гидравлические гайковерты обычно можно встретить только на производстве. Их выпускают не так много производителей. Подавляющее большинство оборудования представленного на рынке предназначено для работы с крупногабаритным крепежом. В связи с этим его почти не используют в бытовых целях.

Преимущества и недостатки пневматических

Пневматический гайковерт является самым лучшим решением, в том случае если мобильность оборудования не важна. При одинаковых габаритах с электрическими, выдаваемая мощность пневматических будет на порядок выше. Пневматика имеет легкий корпус и обладает высокой производительностью.

Если рассматривать положительные стороны подобных инструментов, то можно отметить:

Легкий корпус.
Высокое зажимное усилие.
Умеренную стоимость.
Ударопрочную конструкцию.
Минимальный нагрев.

Главный недостаток данного инструмента в том, что он подключается к компрессору, который закачивает воздух с высокой шумностью. В связи с этим при использовании гайковерта можно испытывать дискомфорт. Хотя само оборудование стоит недорого, но покупка компрессора с ресивером обойдется не дешево.

При использовании пневматического инструмента многие забывают о том, что регулировку силы зажатия можно проводить не только на самом гайковерте, но и на компрессоре. Устанавливая меньшее давление на ресивере, можно снизить зажимную силу. При необходимости добиться максимума, нужно увеличить давление и настроить трещотку на корпусе инструмента на большее усилие.

Выбор гайковерта для бытового использования

Для применения в быту следует выбрать гайковерт с диаметром шпинделя 1/2 дюйма. Такой инструмент предназначен для присоединения головок на 8-32 мм. Этого более чем достаточно для выполнения подавляющего большинства работ. К примеру, редко какой легковой автомобиль имеет в своей конструкции болты и гайки большего размера, чем 32 мм, поэтому переплачивать за более производительный инструмент нет смысла.

Решающее значение в выборе гайковерта имеет момент затяжки. Именно по этому показателю можно судить о том, как сильно инструмент сможет оказывать давление на крепеж.

Если приобрести слишком слабый инструмент, то он просто не сможет выкрутить заржавевший болт, поэтому все равно придется работать вручную. В том случае если инструмент применяется для выполнения простых бытовых задач, то можно обойтись гайковертом с крутящим моментом на уровне 160 Нм. Для выполнения строительных работ или скручивания колес у грузовиков, диапазон мощности инструмента должен составлять 500-1000 Нм. Подобный инструмент очень мощный и дорогой. Максимальный диапазон момента затяжки имеют стационарные модели гайковертов.

Покупая инструмент лучше отдать предпочтение тому, который имеет металлический корпус. Использование пластика в оборудовании, выполняющем столь тяжелую работу, не лучший способ удешевления продукции, которым пользуются производители. В том случае если основная нагрузка ложится на металлическую часть инструмента, а пластик используется только для обшивки, то это вполне приемлемо. У дешевых китайских моделей зачастую металлическая часть впаяна в пластиковый корпус, который берет на себя основную нагрузку. В этом случае при критическом давлении гайковерт разламывается на 2 части, и ремонту не подлежит. Единственное что можно, это найти другой корпус, что будет большой удачей.

ГАЙКОВЕРТ – НАЗНАЧЕНИЕ ИНСТРУМЕНТА, ПРИНЦИП ДЕЙСТВИЯ И ОСОБЕННОСТИ ВЫБОРА

В арсенале многих автолюбителей часто можно встретить такой полезный инструмент как гайковерт. Он может применяться как в быту, так и в промышленных условиях, стать незаменимым помощником для специалистов автосервиса.

Гайковерт это: Гайковерт. Виды и устройство. Работа и применение. Как выбрать

Как правильно выбирать этот агрегат и в чем его особенности, будет рассказано в настоящей статье.

Назначение и принцип функционирования

Основное назначение инструмента состоит в быстром и качественном закручивании гаек. Рассматривая фото гайковерта, многие пользователи могут отметить внешнюю схожесть с шуруповертом. В этом есть определенная правда. Однако назначение инструментов принципиально различается.

У гайковертов в большинстве случаев имеется ударная муфта импульсного типа. В процессе работы совершаются удары по направлению вращения. Такой механизм функционирует следующим образом. Благодаря действию ведущего элемента, происходит вращение патрона.

Сигналом для его прекращения является достижение некоторого порогового усилия. Зацепление между ведущим элементом и патроном прекращает действие, при неподвижном патроне совершается оборот.

Происходит удар с заданной силой по кулачку, относящемуся к оси патрона. Поскольку ведущий элемент имеет большую массу, а также набирает высокую скорость, то за счет крутящего момента положение гайки изменяется.

Качество сборки ударного механизма во многом определяет стоимость изделия и его долговечность. В некоторых моделях этот механизм отключается, а инструмент работает как шуруповерт.

Ударные гайковерты обладают и таким важным параметром, как крутящий момент. Для этого применяемые аккумуляторы способны выдавать необходимый ток в течение длительного времени, что существенно увеличивает их стоимость.

В отличие от шуруповертов гайковерт аккумуляторный имеет мощный разрядный ток. Поэтому время непрерывной работы у них значительно меньше – не более 15-20 мин. с применением одного аккумулятора.

Если в быту данный инструмент рекомендуют использовать в основном в гараже, то для профессиональных целей гайковерт полезен на СТО, в пунктах шиномонтажа, при оказании технической помощи, при промышленном монтаже металлоконструкций, на производствах.

Важные технические параметры

Осуществляя выбор инструмента, нужно обратить внимание на базовые технические характеристики гайковерта.

При этом сам инструмент может быть ударного или безударного типа.

Тип ударного механизма

В первую очередь должен интересовать покупателя именно этот параметр, который иногда может и не указываться производителем. Особенностью механизма pin clutch является наличие длинного носа, который имеет форму конуса. Эта же специфика характерна и для rocking dog. Отличие состоит в том, что в механизме pin clutch имеется множество мелких комплектующих.

Поэтому материал, из которого они изготавливаются, должен быть очень качественным и износостойким. Благодаря его действию, ударное действие в гайковерте смягчается, а также понижается вибрация при сохранении требуемых параметров крутящего момента.

Технология rocking dog более простая и менее требовательная к материалам, использующимся в изготовлении деталей. Она применяется в недорогих моделях, отличаясь при этом повышенной шумливостью и вибрацией.

Промежуточное значение по техническим характеристикам занимает система pin less. Она также проста в устройстве, но при этом не создает больших вибраций. А вот механизмы twin hammer и jumbo hammer отличаются самым высоким уровнем крутящего момента.

Их применяют в промышленных инструментах, которые испытывают регулярные повышенные нагрузки в процессе эксплуатации. Ударный винтоверт этого типа будет сильно вибрировать, а регулирование крутящего момента в процессе ударов затруднено.

Параметры крутящего момента

Высокий уровень этой рабочей характеристики отражает способность инструмента работать с большими гайками и винтами, которые сильно заржавели. Если вы будете пытаться применять его при манипуляциях с маленькими винтами, то рискуете деформировать и удалить головку. Величина крутящего момента должна соответствовать диаметру гайки:

для гаек класса менее М12 достаточно инструмента с наибольшим моментом 100 Нм;
гайки, не превышающие М18, требуют параметра 250-300 Нм;
выкручивать или закручивать винты М20, а также проводить операции по шиномонтажу и выкручиванию заржавевших конструкций, целесообразно инструментом более 600 Нм.

Особо приветствуется возможность регулировки крутящего момента под конкретные цели и конструкции.

Особенности патрона

Для разных типов гаек, имеющих определенный диаметр и форму, предназначается отдельный тип патрона. Учитываются также и параметры крутящего момента. Полезной будет комплектация дополнительными переходниками или универсальными патронами.

Шестигранным типом на четверть дюйма оборудуется небольшой по мощности инструмент. Можно проводить манипуляции с крестовыми битами в пределах 1-3 и гайками до М12. Биты для ударных отверток требуют патрон на 3/8 дюйма, а для гаек М8-М20 подойдет патрон квадратного типа на полдюйма.

Модели на дюйм или ¾ дюйма квадратной формы часто применяются на производстве, при работе с металлоконструкциями или грузовыми машинами.

Число оборотов

Этот параметр определяет уровень производительности инструмента. Он связан с числом ударов, благодаря росту которого степень вибрации снижается.

Высокий максимум оборотов важен для промышленных моделей. Для бытового инструмента ценится наличие редуктора с возможностью управления скоростями.

Тип питания

Инструмент имеет различные способы подключения – от сети, через аккумулятор и с запиткой от автомобиля. Сетевой гайковерт предпочтителен в том случае, если планируется длительная непрерывная работа, поскольку 1-2 аккумуляторов может не хватить даже на полчаса работы без перерыва.

Бортовой тип инструмента удобен при перевозке, мобилен в использовании и не зависит от заряда батареи. Для аккумуляторных моделей нужно обратить внимание на количество батарей, входящих в комплект.

Особенности выбора инструмента

Если вы хотите решить, как выбрать винтоверт с максимальной эффективностью, надо ориентироваться на сферу его применения. Собирать компактные конструкции для дачи и сада, например, при установке оборудования на детскую или спортивную площадку, можно при помощи аккумуляторной модели.

Для таких целей требуется незначительный крутящий момент. Патрон лучше выбирать на половину или четверть дюйма.

Автолюбителям нужно более мощное оборудование. Поэтому выбирайте модели с крутящим моментом не менее 250-800 Нм. Патрон должен быть на полдюйма. Агрегаты с бортовым питанием стоят недорого, но будут удобны в дороге.

Если же вы работаете с крупными крепящими болтами, то без мощного гайковерта не обойтись. Для работ в труднодоступных зонах применяются угловые гайковерты, для которых подбирается квадрат хвостовика требуемого размера.

Чтобы ввинтить или развинтить болт, не потребуется больших усилий, если вы воспользуетесь универсальными гайковертами. Это качественный и надежный инструмент, который станет помощникам мастерам во многих ситуациях.

Надеемся, что данная статья поможет вам с выбором удобного для вас помощника на долгие годы.

Гаечный ключ | Типы, использование и обслуживание

разводной ключ

См. все материалы

Связанные темы:: торцевой ключ рожковый ключ накидной ключ разводной ключ Шестигранный ключ

См. все сопутствующие материалы →

гаечный ключ , также называемый гаечный ключ , инструмент, обычно управляемый вручную, для затяжки болтов и гаек. В основном гаечный ключ состоит из прочного рычага с выемкой на одном или обоих концах для захвата болта или гайки таким образом, что его можно повернуть, потянув за ключ под прямым углом к осям рычага и болта. или орех. Некоторые гаечные ключи имеют на концах прямые прорези, которые надеваются на затягиваемую деталь; эти инструменты известны как гаечные ключи с открытым зевом и изготавливаются различных размеров, чтобы соответствовать определенным размерам болтов и гаек.

Накидные ключи имеют концы, охватывающие гайку, и имеют 6, 8, 12 или 16 точек внутри головки. Ключ с 12 точками используется либо для шестигранной, либо для квадратной гайки; 8- и 16-гранные ключи используются на квадратных элементах. Поскольку стенки коробки тонкие, эти ключи подходят для заворачивания гаек, до которых трудно дотянуться гаечным ключом с открытым зевом.

Еще от Britannica

Ручной инструмент: Отвертки и гаечные ключи

Когда гайка или головка болта находится в углублении под поверхностью болтового элемента, необходимо использовать торцевой ключ; по сути, это короткая труба с квадратным или шестигранным отверстием и цельной или съемной ручкой. Современные торцевые ключи изготавливаются наборами, состоящими из нескольких коротких головок с квадратным отверстием на одном конце, которое подходит для съемной рукоятки, и 8- или 12-гранными отверстиями на другом конце для болтов и гаек различных размеров. Существует несколько типов ручек и удлинителей, таких как Т-образная рукоятка, рукоятка с отверткой и рукоятка с храповым механизмом ( см. храповик ).

Полезным аксессуаром для набора торцевых ключей является рукоятка, оснащенная механизмом, измеряющим крутящий момент или усилие поворота, прилагаемое ключом к гайке или болту.

Один тип динамометрической рукоятки имеет два рычага, прикрепленных к головке, на которой закреплено гнездо, подходящее для затягиваемого болта или гайки; одна рука несет шкалу, показывающую крутящий момент, и остается неподвижной относительно головки, а другая рука несет рукоятку и изгибается относительно головки и шкалы при затягивании болта. Стрелка на согнутом рычаге указывает крутящий момент на шкале. Назначение динамометрического ключа состоит в том, чтобы убедиться, что винты и болты в узлах с болтовым соединением установлены с достаточной затяжкой, чтобы предотвратить ослабление во время использования, без чрезмерной затяжки.

Ключи с одной фиксированной и одной регулируемой параллельной губкой могут использоваться для болтов и гаек различных размеров в ограниченном диапазоне. У одного типа челюсти расположены под прямым углом к рукоятке; этот гаечный ключ известен как гаечный ключ. У другого типа, первоначально называвшегося гаечным ключом в форме полумесяца, губки расположены почти параллельно рукоятке.

На обоих типах подвижная челюсть регулируется поворотом червяка, который входит в зацепление с зубчатой рейкой, врезанной в челюсть.

Разводной трубный ключ, или ключ Стиллсона, используется для удержания или поворота труб или круглых стержней. Этот гаечный ключ имеет зазубренные губки, одна из которых поворачивается на рукоятке, чтобы обеспечить сильное сцепление с заготовкой.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.

Подпишитесь сейчас

Винты с потайной головкой или установочные винты обычно имеют шестигранную выемку и требуют специального ключа, обычно называемого шестигранным ключом; он состоит из шестигранного стержня из инструментальной стали в форме буквы L, любой конец которого входит в выемку.

Силовые или ударные гайковерты используются для быстрой затяжки или ослабления гаек. По сути, это небольшие ручные электрические или пневматические двигатели, которые могут вращать торцевые ключи с высокой скоростью. Они оснащены устройством ограничения крутящего момента, которое останавливает вращение торцевого ключа при достижении заданного крутящего момента. Пневматические ключи обычно используются на станциях технического обслуживания автомобилей, где имеется сжатый воздух, а искрение электродвигателей представляет опасность возгорания.

Эта статья была недавно пересмотрена и обновлена Эми Тикканен.

Ключ | HowStuffWorks

Гаечный ключ предназначен для поворота головки болта или гайки. Выбор подходящего ключа зависит от конструкции и размера застежки. Это также может зависеть от сложности доступа к застежке. Типы гаечных ключей включают открытый конец, комбинированный, регулируемый и шестигранный ключ.

Совет: при использовании гаечного ключа тяните его на себя, а не отталкивайте. Это дает вам больше контроля и снижает вероятность получения травмы в случае соскальзывания ключа.

Вот некоторые из различных типов ключей, из которых вы можете выбрать:

Накидной ключ. Накидной или закрытый торцевой ключ используется там, где есть место, чтобы надеть его на крепежную деталь. Накидные гаечные ключи доступны в версиях с 6 и 12 точками, чтобы соответствовать количеству сторон крепежной детали. Шестигранные застежки имеют 6 сторон или точек и являются наиболее популярными.
Открытый конец. Этот тип гаечного ключа используется для поворота крепежа в местах, где накидной ключ не может охватить крепеж.
Комбинация. У комбинированного ключа есть концы, которые выполняют определенные задачи. Один конец может быть открытым, а другой закрытым, один может быть смещенным, а другой прямым, или два конца могут иметь немного разные размеры.
Регулируемый. Разводной ключ можно использовать с крепежными деталями различных размеров. Недостатком является то, что он менее стабилен, чем ключ фиксированного размера, и может легко поранить вас или повредить крепеж. Разводной ключ следует использовать только в том случае, если ключ нужного размера недоступен.
Розетка. Торцевые ключи надеваются на застежку, что делает снятие проще и безопаснее, чем с другими ключами. Розетки бывают стандартной и увеличенной глубины; Имеются удлинители, облегчающие снятие креплений. Их часто покупают наборами по размеру диска.
Аллен. Названные торговой маркой Allen, они используются на крепежных элементах с шестиугольным отверстием в головке. Шестигранные ключи доступны с L-образной или Т-образной рукояткой.
