САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

   Если вам нужно передать аудио-звук на относительно небольшое расстояние, то вы можете собрать схему трансмиттера представленную на этой странице. Основой схемы служат два NPN транзистора BC547. Дальность в лучшем случае будет метров 70 метров. Регулировать громкость передачи звука можно с помощью переменного резистора на 100 килоОма, а также на самом приёмнике. Светодиод с резистором 330 Ом ставить необязательно, он служит как индикатор.

Принципиальная схема простого трансмиттера

   Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть — скачать.

   Аналогом импортного кремниевого биполярного n-p-n транзистора bc547 является отечественный кт3102. Чем выше коэффициент усиления транзисторов, тем мощнее будет аудио-передатчик. Если хотите сделать устройство миниатюрным, применяйте транзисторы в корпусе sot-23: BC847. На картинке ниже видно расположение базы, коллектора и эмиттера.

   Лучшим, на мой взгляд, питанием для схемы будут служить две батарейки AA по 1,5 В соединённые последовательно. Вместе они будут давать напряжение три вольта. Время работы зависит от тока потребления, а также от ёмкости батареек. Обычно чем выше их стоимость, тем они лучше. К примеру, если использовать достаточно дорогие батарейки GP Ultra Alkaline, с заявленной производителем ёмкостью 3,1 A при токе в цепи 8 mA данное устройство сможет без перерыва проработать, грубо говоря 387 часов. Проблема в том, что “высосать” весь заряд батареи очень сложно. Поэтому реально схема проработает без выключения и со стабильной передачей сигнала приблизительно 150 часов, или почти 7 дней.

   Катушка имеет шесть витков медного изолированного провода сечением 0,3-0,5 мм. Эту катушку мотаем на пасте от ручки.

   При испытаниях устройства ток в цепи составил почти 10 mA.

   Поймать частоту трансмиттера очень просто крутя подстрочный конденсатор и “играя” катушкой, сдвигая и раздвигая её витки. Я “поймал” свой трансивер на частоте 89,90 МГц.

   Данную схему собрал на smd деталях, только транзисторы взял в корпусе TO92. Антенна – кусок медного провода, чем больше — тем лучше. Если просто дотрагиваться до провода антенны, то частота не уходит, а если взять в руки — начинаются шумы в наушниках приёмника.

   Звук пробовал передавать как с компьютера, так и с телефона. Слишком громкий сигнал передаётся с многочисленными шумами и хрипами, оптимальную силу звука настраивается подстрочным резистором. В общем, качество передачи аудио-звука довольно неплохая. Принимал на чёрно-белый телефон Nokia, а звук слушал в наушниках. Никаких больших проблем приёма не возникло.

   Видео работы передатчика звука ниже. Песня: bwb – мои пацаны.

Видео работы трансмиттера

   На этом прощаюсь. С вами был EGOR.

   Форум по радиопередающим схемам

   Обсудить статью САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

radioskot.ru

макетная плата и настройка на нужную частоту FM трансмиттера

В этой инструкции я расскажу вам как своими руками собрать миниатюрный FM трансмиттер. Он транслирует волны в диапазоне ФМ и вы легко можете принимать их на смартфоне, радио и т.д. Как говорит название и, исходя из фотографий, вы можете заметить, что FM модулятор очень маленький и его размер равен размеру разъема для 9-вольтовой батарейки.

Этот передатчик похож на те, которые используются в фильмах для слежки за людьми и для записи разговоров, но данная статья написана только в учебных целях!

Что делает данный девайс?
Это излучатель волн в диапазоне ФМ, так что вы можете создать свою радиостанцию.

Как он работает?
Каждый из вас слышал о частотной модуляции, также известной как FM. Моя схема, распространяющая аудиосигналы, захваченные микрофоном, работает на очень похожем принципе. Для усиления сигнала в схеме используется транзистор BC547, а затем сигнал модулируется. Ввиду того, что схема крохотная и питается от батарейки в 9V, радиус действия сигнала ограничен 15 метрами.

Шаг 1: Инструмент и компоненты

Как обычно, нужно начать с приобретения компонентов. Список достаточно прост.

Компоненты:

Инструмент:

Шаг 2: Компоненты

Практически все компоненты для ФМ трансмиттера были найдены мной в старой коробке с ненужными платами. Всё, что мне пришлось купить — BC547 и микрофон. Честно говоря, я нашел на старой плате даже BC547, но не был уверен, что он в рабочем состоянии.

Шаг 3: Макетная плата

Начнём с того, что вырежем макетную плату нужного размера. Нам подойдёт размер, соотносящийся с батарейкой Кроной. Сначала плата такого размера будет казаться очень маленькой, но на ней отлично уместятся все необходимые компоненты. При помощи наждачки сгладьте острые углы платы. Удостоверьтесь, что плата имеет большие отверстия, так как штырьки переменного конденсатора не войдут в отверстия стандартного размера.

Шаг 4: Микрофон

Микрофон можно купить в местном магазине радиоэлектроники, заодно возьмите пины-папы для того, чтобы закрепить его на плате. Я не советую использовать для соединения провода, потому что уже опробовал собрать схему с проводным соединением и звук всегда искажался помехами, а при использовании пинов он был всегда намного чище.

Шаг 5: Схема

Как только вы закончили с созданием платы и определились с тем, где поместите и припаяете микрофон, пришло время завершить остальную часть схемы. Следуя приложенной картинке, спаяйте все компоненты. Если вы хотите сделать схему максимально маленькой, то не оставляйте между компонентами пустого пространства. Для индуктора возьмите провод 0.5 мм и сделайте 8 витков, каждый диаметром 6 мм.

Для антенны подойдет любой тонкий длинный провод длиной 5 см. Также вы могли заметить, что в схеме присутствует светодиод, который используется для индикации того, что схема находится в рабочем режиме. В своём варианте я не использовал светодиод, так как он вытягивает из батарейки дополнительный заряд.

Шаг 6: Время для изоляции

Как только вы соберете схему, покройте её слоем изоленты. Я покрыл изолентой все компоненты, кроме микрофона и переменного конденсатора. Это очень важный шаг перед тем, как перейдёте к следующему, где вам нужно будет настроить нужную радиочастоту, ведь если вы будете касаться компонентов схемы, особенно катушки, то она начнёт испускать шумы.

Вместо изоленты можно использовать термоусадку, но я хотел провести со схемой кое-какие эксперименты, поэтому мне не нужен был вариант с перманентной изоляцией.

Шаг 7: Настройка на нужную радиочастоту

Пришло время настроить схему, сделать это можно двумя способами:

  1. Использовать телефон для поиска сигнала
  2. Вручную настроить переменный конденсатор для того, чтобы попасть на определённую частоту.

Я рекомендую воспользоваться первым вариантом, потому что вам нужно будет просто включить устройство и запустить на телефоне автопоиск сигналов. Затем вы пробежитесь по найденным сигналам и найдёте нужный (например, включив рядом с передатчиком какую-нибудь музыку).

Второй метод займёт время, вам нужно будет включить радио и схему, настроить радио на определённый канал, а затем очень медленно настраивать переменный конденсатор, пока не услышите на радио звуки, которые он издаёт.

Шаг 8: Перезаряжаемая версия

После использования схемы с 9-вольтовыми батарейками я подумал о том, что пора заменить их перезаряжаемыми литий-ионными батарейками, которые работают дольше, чем обычные батарейки типа Крона.

masterclub.online

Простой и дешевый радио передатчик своими руками


Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике.

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например:
1) беспроводной удлинитель для наушников
2) Радио няня
3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются:
1) Паяльник
2) Провода
3) Аудио штекер 3.5 мм
4) Батарейки
5) Медный лакированный провод
6) Клей (Момент или эпоксидный) но он может и не понадобится
7) Старые платы от радио или телевизора(если есть)
8) Кусок простого текстолита или толстого картона

Вот его схема, питается она от 3-9 вольт


Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)

Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.


В качестве корпуса для передатчика был взят корпус из под батареек


Внутри было все убрано. Для удобства монтажа

Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)

Теперь спаиваем все компоненты согласно схеме

Берем аудио штекер

И припаиваем к нему провода, которые на схеме показаны как (вход)

Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку


Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.
Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие


Так же вместо аудио штекера, можно поставить микрофон и тогда наш передатчик превратится в жучок или радио няню. Размещаем передатчик в комнате с ребенком, а на кухне настраиваем радио и слушаем, что ребенок там делает.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Простой FM передатчик. Слушай свою музыку по радио


Доброго времени суток, Самоделкины!
Решили сегодня заморочиться со следующим вопросом — магнитола древняя в кухне есть. В силу того, что в зале на компьютере играет почти круглосуточно онлайн радио (чиллаут или джаз с классикой) захотелось продублировать эту же музыку на кухне. Прокладывать провод — по относительно недавнему ремонту, да и использовать тяжелую технику в виде перфоратора как-то было ну совсем облом.

Вот и родилась идея сделать FM передатчик и выдать через него сигнал на радиоприемник в кухне.
Да, будет моно. При размерах магнитолы — стерео там и не слышно =)


На этот раз крафт будет уже из новых компонентов. Заморочки начались сразу. Убил полдня на сортировку запасов резисторов и конденсаторов, выяснилось что половина нужных номиналов в SMD, половина — обычные ногастые. Придется делать сборную солянку. Провод для катушки 0,3мм нашелся сразу. Из транзисторов — тоже, сначала думал SMD BC847 ставить — в итоге остановился на советской классике КТ3102.

Если пользовать такую монтажную плату, как у меня — ноги на деталях не обрезайте сразу — из них делаются шины плюса и минуса, а также нечто вроде дорожек.

По поводу определения диаметра проволоки обычной линейкой, без микрометра и штангенциркуля. Действуем так же, как и в задачке — определить вес монеты, если погрешность весов выше ее веса. А именно — мотаем пару десятков витков вплотную в один ряд на стержень — и меряем линейкой. Ширину намотки делим на количество витков и получаем диаметр проволоки.

Материалы и компоненты

1. Проволока 0.3-0.5мм — десять см
2. Транзисторы КТ3102 или аналоги — 2шт
3. 10pF — 2шт
4. 100nF — 1шт
5. 1000pF -1шт
6. 0,1mF -1шт
7. 50pF — 1шт
8. Подстроечный резистор — от 10КОм до 100КОм
9. 47 КОм -1шт
10. 470 Ом — 1шт
11. 150 КОм — 1шт
12. 330 Ом -1шт

Батарейка — аккумулятор — блок питания — на выбор от 3 до …12+ вольт (зависит от транзистора). Я поставил АКБ от телефона 3.7В. С повышенным напряжением сегодня не стал играться. Оставлю на следующий раз, будем уменьшать габариты. Травану платку и заколбасим все на SMD.

Итак, погнали паять !
Расположение элементов заранее не планировал, поэтому позиционирование буду делать по ходу пьесы.


Набрал первые три элемента — подстроечник, транзистор и входной конденсатор.
Ноги загнул пока так.

Пообкусывал лишнее и пропаял подстроечный резистор, базу транзистора и конденсатор.

Собираю дальше. слева — прокинул минусовую перемычку, поставил еще один конденсатор.

Погнали с СМД баловаться =)

Тут мне стало ясно, что схемка выйдет ну просто микроскопическая. Да. зеленым на схеме зачеркиваю то, что уже установил. Иначе потом думай — что забыл или что поставил. Тем более мелкие SMD, и благо если у всех конденсаторов номинал одинаковый. Конденсаторы не маркируются никак — поди потом догадайся что впаял.

Пришло время мотать катушку.

Мотаю на стержень 4мм диаметром, провод 0,3. Лак перед намоткой снял с одной стороны и залудил.

Второй конец зачищал острым ножом после намотки. Его залуживаем тоже.

Нашел удобное место для катушки, ну и впаял оную.

Паяю 50 пикофарад на обратную сторону на тот случай, если не подойдет и придется подбирать из более мелких. Прямо на фото подписал вывод антенны.

Припаял антенну и провода входа, аккумулятор.

Итак, теперь запуск!
Заработало с первого раза. Попал в самый низ FM диапазона. Поигрался с катушкой, раздвинул ей виточки и настроился на свободную от радиостанций частоту 87МГц. Накрыло все комнаты и кухню. Решили с сыном проверить дальнобойность — метров 50 на улице бьет. Для увеличения радиуса покрытия можно поднять напряжение или поставить более мощный выходной транзистор, но такой цели не было. Да и зачем соседям музыку мою слушать. Так как у меня частный сектор — то при трансляции из дома покрытие практически только моего участочка небольшого. У соседа в доме уже не берет! Идеально получилось.
Для чего нужен подстроечник. Им мы будем регулировать уровень громкости входного сигнала, ибо я дал ему сигнал с Audigy PRO — а там — все добрые 500мВ. Проще говоря убрать искажения и ограничить входной сигнал.
Как подать аудиосигнал… Из ЛЮБОГО источника звука, куда вставляются наушники или разъема типа тюльпан. До 500мВ.
По потреблению. Очень даже экономная схемка. Всего-навсего 15мА тока при 3.7 вольтовой Li-Ion батарее от телефона. То есть 1500 мА батареи хватит на 100 часов или 4 дня непрерывной работы.
Скорее всего таким передатчиком теперь оснастим портативную аудиоколонку. Или вообще к ней USB разъем припаяем в виде источника питания и зарядника… пущай пока пару дней потрудится как домашняя радиостанция.

Остались очень довольны простотой схемки, да и я что-то давненько SMD не паял.
Всем удачи и хороших идей!

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

что это такое, как выбрать и настроить

У вас в машине установлен обычный FM-радиоприёмник, но иногда хочется послушать записи с флеш-карты? Для этого вовсе не обязательно покупать дорогую аудио систему, вполне достаточно будет установить небольшой прибор, называемый FM-трансмиттером. Давайте разберёмся, что такое FM-трансмиттер и какие функции он выполняет.

Что такое FM-трансмиттер

Как может выглядеть FM-трансмиттер.

Небольшой по размерам гаджет, который носит название FM-модулятора или FM-трансмиттера, необходим, чтобы быть связующим звеном между обычной флешкой с USB-разъёмом и FM-радиоприёмником. Обычно устройство используется в машинах, возраст которых перевалил за 10-15 лет, укомплектованные магнитолами старого образца. С подключением FM-трансмиттера появляется возможность воспроизводить с помощью магнитолы музыкальные композиции, записанные на USB-флешке и других цифровых носителях.

В современных FM-модуляторах предусмотрена возможность сопряжения с телефоном, ноутбуком для считывания аудиофайлов из их памяти без переноса на флеш-карту. Это устройство чрезвычайно облегчает жизнь владельцам старых машин и позволяет обходиться без замены автомагнитолы на новое цифровое аудиоустройство.

Как работает FM-трансмиттер?

Как выглядит подключенный FM-трансмиттер в машине

Типовой FM-трансмиттер оснащён разъёмом для автомобильного прикуривателя, от которого получает электропитание. Практически все модели оборудованы небольшим дисплеем, на котором отражается рабочая частота и другие параметры. В комплекте к некоторым моделям прилагается пульт ДУ, который позволяет управлять трансмиттером с заднего сиденья.

У всех современных устройств присутствует USB-разъём для подключения флеш-накопителя, и слот для микро-SD карты. Модуляторы, способные коммутироваться с телефоном или ноутбуком, делают это через стандартный шнур с аудиоразъёмом либо через bluetooth. Ещё один вариант подключения – при помощи соответствующих приложений для телефонов, которые можно скачать в магазине приложений.

Основным узлом FM-трансмиттер является электронный блок, считывающий информацию в цифровом формате и трансформирующий ее в аналоговый радиосигнал выбранной частоты. Считывание происходит непосредственно с подключенного носителя, либо вначале информация переписывается на внутреннюю память устройства, и уже оттуда поступают на модуляцию.

В зависимости от конструкции, сигнал поступает либо на маломощный радиопередатчик, транслирующий его на антенну FM-магнитолы, либо на проводной модулятор, передающий его на воспроизведение магнитолой по проводу. Длина несущей частоты должна быть отличной от частотных диапазонов радиостанций, иначе наложение принимаемых FM-приёмником сигналов будет ухудшать качество воспроизведения звука, а то и вообще сделает прослушивание музыки невозможным.

Как выбрать FM-трансмиттер

Выбирая трансмиттер, легко запутаться в разнообразии моделей и функций, поэтому необходимо предварительно хотя бы немного ознакомиться с возможностями разных устройств. За основу классификации примем стоимостные сегменты, так как этот показатель практически всегда совпадает с функциональными возможностями FM-модуляторов.

Недорогие бюджетные FM-трансмиттеры

Наиболее простые модели обеспечивают, как правило, лишь одну функцию – возможность проигрывания на автомагнитоле аудиозаписей с USB-накопителя с небольшой ёмкостью памяти. Они оснащены минимумом управляющих кнопок и маленьким чёрно-белым дисплеем. Полноценное сканирование плейлиста чаще всего невозможно, проигрывание осуществляется в порядке записи в корневом каталоге. Собственной памятью такие устройства не обладают, качество воспроизведения среднее.

FM-трансмиттеры среднего ценового сегмента

Устройства обладают небольшой собственной памятью и цветным дисплеем, на котором могут отображаться фотографии либо другие графические изображения. Благодаря наличию памяти скорость обработки информации увеличена по сравнению с простейшими моделями, поэтому функционал позволяет формировать собственные плейлисты и обрабатывать файлы в нескольких разных форматах. Как правило, такие FM-модуляторы могут коммутировать со смартфонами и другими медиапроигрывателями с собственной памятью, для чего в комплекте предусмотрен шнур с аудиоразъёмом. Кроме того, в конструкции обычно предусмотрен слот для микро-SD карт памяти.

FM-трансмиттеры с bluetooth

Отсутствие шнура для подключения к смартфону обеспечивает удобство использования FM-трансмиттером. Помимо воспроизведения аудио, они служат для поддержания громкой связи, позволяющей разговаривать по телефону, не прерывая движение по дороге. Предусмотрены и другие функции – воспроизведение видео, пульт ДУ и др.

На что обращать внимание при выборе?

В зависимости от того, как будет эксплуатироваться FM-трансмиттер, можно выделить три пользовательских режима:

  • источник фонового звука – для тех, кто не слишком обращает внимание на проигрываемые мелодии, не любит самостоятельно формировать плейлисты, поэтому можно ограничиться самой простой и недорогой моделью;
  • аудио+ bluetooth – оптимальный режим для тех, кто ежедневно много времени проводит в дороге, часто вынужден отвечать на звонки, нуждается в качественной и удобной громкой связи;
  • максимум возможностей – вариант для тех, кто ценит качественное звучание либо испытывает потребность в воспроизведении видеофайлов.

Впрочем, технические возможности модуляторов постоянно возрастают, и не исключено, что новые модели будут обладать или уже обладают ещё более расширенным функционалом.

Как настроить FM-трансмиттер

Нередко при попытках настройки FM-трансмиттера максимум, что удаётся сделать – получить звук, сопровождаемый шипением радиопомех. Для многих водителей непонятно, как это может происходить, ведь магнитола и трансмиттер находятся рядом, буквально на расстоянии полуметра друг от друга, и уровень радиосигнала должен обеспечивать идеальный приём. Однако они забывают, что приём сигнала осуществляет не сама магнитола, а её антенна, которая обычно вынесена за пределы салона, находится в задней части корпуса, к тому же металл кузова поглощает значительную часть радиосигнала. Нельзя забывать и о помехах, наводимых электрическими проводами, протянутыми по улицам. Напротив, для активной антенны на лобовом стекле сигнал FM-трансмиттера может оказаться чересчур сильным, и устройство буквально захлёбывается, пропуская мощный сигнал через свой широкополосный усилитель входа.

Если после всех ваших усилий по настройке трансмиттера шипение никак не удаётся убрать:

  • поищите другую частоту передачи и приёма – возможно, та частота, которая была выбрана вами вначале, забивается помехами от какой-то FM-станции;
  • переместите антенну магнитолы ближе к трансмиттеру;
  • если вы используете активную антенну, попробуйте отвести её дальше от трансмиттера;
  • вообще отключите наружную антенну, если не планируете в ближайшее время слушать радио.

Видео на тему

Похожие статьи

avtonov.com

Зарубежные схемы FM трансмиттеров — РАДИОСХЕМЫ

Выкладываю небольшой сборник принципиальных схем радиопередатчиков, собранных из различных зарубежных сайтов. Начиная от маломощных, на несколько милливатт, и до мощных многоваттных усилителей УМВЧ. Работоспособность не проверял, но схемотехника внушает доверие. Все схемы трансмиттеров предназначены для стандартного вещательного УКВ диапазона 88-108 МГц.

FM Transmitter в ручке

Проект ФМ жучка в пишущей ручке очень популярен у начинающих радиолюбителей. В стремлении уменьшить размер этой конструкции, использованы компоненты поверхностного монтажа. Схема имеет низкое энергопотребление, но достаточную выходную мощность для покрытия радиуса 50 — 200 м. Можете поставить сюда часовые батарейки или литий-ионный аккумулятор от системы Блютус.

FM трансмиттер на 5 километров

Предлагаемый передатчик вещательного диапазона действительно очень устойчивый, имеет сложную, но качественную и продуманную схемотехнику, и использует стандартные FM-частоты 88 — 108 МГц. Его радиус действия составляет реальные 5 км. Схема включает в себя стабильный генератор питающийся через стабилизатор LM7809 — это 9 В стабилизированный источник питания, на транзисторе Т1 и элемент перестройки частоты потенциометр 10К. Мощность ВЧ выхода этого передатчика около 1 Вт. Пара варикапов MV2019 функционируют в качестве переменных конденсаторов.

Транзисторы Т2 и Т3 тут в качестве буферного каскада, где Т2 в качестве усилителя напряжения и Т3 — тока. Этот буфер необходим для стабилизации частоты проводя хорошую развязку между генератором и усилителем мощности ВЧ. Транзистор Т4 — предварительный усилитель, что позволяет подвести достаточную мощность к транзистору оконечника Т5. Как показано на схеме, Т4 имеет подстроечный конденсатор в коллекторе, это выставит резонансный контур по минимуму нежелательных гармоник. Катушки L2 и L3 должны быть под углом 90 градусов одна к другой, что позволяет предотвратить паразитные связи.

Заключительный каскад ФМ передатчика — мощный СВЧ транзистор не менее одного ватта мощности. Использовать нужно транзисторы 2N3866, 2N3553, KT920A, 2N3375, 2SC1970 или 2SC1971. Не забывайте поставить эффективный радиатор для транзистора Т5, потому что он при работе становится слегка теплым. Для схемы потребуется 12В/1А источник питания.

Моточные данные катушек:

  • L1 = 5 витков на 4 мм каркасе
  • L2 = 6 витков на 6 мм каркасе
  • L3 = 3 витка на 7 мм каркасе
  • L4 = 6 витков на 6 мм каркасе
  • L5 = 4 витка на 7 мм каркасе

Всё мотается проводом около миллиметра в диаметре. Транзисторы T1 = T2 = T3 = T4 = BF199, T5 = 2N3866 или 2SC1971, BLY81, 2N3553.

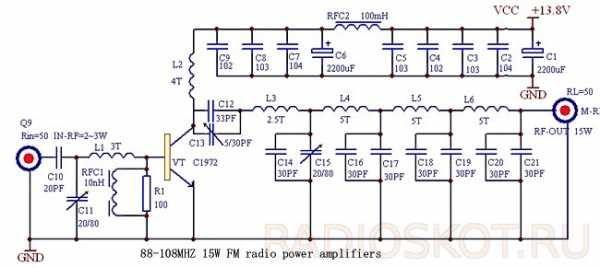

15 Вт УВЧ для диапазона 88-108MHz

Усилитель мощности ВЧ усиливает все частоты 88-108МГЦ с входной 1 Вт мощности, полученной от FM передатчика, до 15 Вт. Схема включает в себя многоуровневый фильтр низких частот и имеет высокую эффективность. С хорошей антенной ожидаемый радиус передачи не менее 20 км. Он использует RF транзистор высокой мощности 2SC1972 (175 МГц, 4 А, 25 Вт), который должен быть установлен на радиатор для рассеивания избыточного тепла.

Катушки индуктивности L1-L6 проводом 0.8 мм с диаметром каркаса около 5 мм. Если сюда поставить транзистор C2538 — мощность будет еще больше.

Схема при отладке обязательно должна подключаться с эквивалентом нагрузки, например резистор на 50 Ом 10 Ватт. Мощность источника питания не менее 2,5 ампера, сопротивление антенны строго 50 Ом. Настройку введите только с питающим напряжением сниженным до 9 Вольт, при замере высокочастотного напряжения на антенном выходе не нужно использовать обычный мультиметр — будут ложные показания из-за наводок на микросхемы прибора.

Передатчик УКВ на 300 мВт

Последняя схема также представляет интерес, как довольно продуманная и не заезженная. Хотя в принципе здеь всё как обычно — генератор со стабилизатором питания и усилитель мощности высокой частоты с настраиваемыми контурами подавления гармоник. За счёт 12-вольтового питания и транзистора 2SC2538 удалось получить дальность до километра на небольшую спиральную антенну.

radioskot.ru

Стерео передатчик FM из MP3 плеера

Не так уж давно китайский производитель разработал данный девайс для счастливых обладателей кассетных магнитол, у которых не хватает средств купить себе нормальную проигрыватель с MP3.
Дешево и сердито – стоит относительно дешево (я взял за 200р.), при этом обладает рядом преимуществ включая пульт дистанционного управления. Всё просто: вставил в прикуриватель, воткнул флешку с любимой музыкой, настроил магнитолу на частоту передатчика и всё! Клацай с пульта не трогая руками с расстояния.
У меня нет машины, но эту вещицу я решил использовать по-своему. Как стерео передатчик. Для чего мне это нужно? А для того, чтобы транслировать с ноутбука звук на музыкальный центр. Дело в том, что я люблю посмотреть кино на большом экране, на проекторе. Видео подключаю с ноутбука на прямую, а чтоб подключить звук нужно к центру тянуть длинный провод. Вот чтобы этого не было я решил избавиться от проводов по своему.

Купил, разобрал. Сделав своеобразную кучку деталей.

Делиться устройство на две части: маленькая плата это стабилизатор. Он уменьшает напряжение до 5 вольт и соответственно стабилизирует его. К нему идут 3 провода: два провода питания и третий антенна (белый по цвету). Большая плата с дисплеем – сам MP3 плеер.

Все три провода отпаиваем от большой платы. За место антенного провода припаиваем более длинный провод для увеличения радиуса передачи. Берем переходник USB и припаиваем от него питание к плате как показано на рисунке.


Далее подключаем звук к передатчику. Находим микросхему передатчика. К нему через два чип — конденсатора поступает звук с процессора. Удаляем эти конденсаторы, я просто аккуратно сбил их отверткой. Работа кропотливая. К выходу микросхемы припаиваем два конденсатора номиналом 0,01…0,1 мкФ и подаем к ним звук. Общий провод берём от минуса платы. Вот собственно и всё. Хорошо бы добавить делитель из резисторов на каждый вход, скажем 1:2, а то выход у ноутбука более высоковольтный, чем нужно. Но я потом это понял.

Закрываем, проверяем. Работает!



Очень удобно! Питается наш передатчик так же от ноутбука. Качество конечно не как через провод, но довольно достойное. Теперь с пульта ДУ можно пенять только передаваемую частоту, остальное утратило свою силу. Я думаю, ничего сложного тут нет, любой с небольшими усилиями сделает сам без важных проблем.
