Что такое EGR?

Что-же такое EGR ? ЕGR — система рециркуляции отработавших газов. Из названия понятно что при своей работе данная система возвращает часть отработавших газов из выпускного во впускной коллектор. Основная задача системы — снижении токсичности выхлопа в режимах прогрева и резкого ускорения двигателя, который на данных режимах работает на обогащённой топливной смеси. В общем ничего сложного, но только почему-же данная система так усложняет жизнь многим, занимающимся ремонтом автомобилей? Прежде всего рассмотрим состав системы: 1) основная часть — клапан EGR. Обеспечивает перепускание газов из выпускного во впускной коллектор. По причине постоянного контакта с раскалёнными газами — наименее живучая часть системы. Основная, она-же и самая главная неисправность — негерметичность. В разных модификациях системы EGR может управляться как электрически ( большая часть автомобилей GM ) так и пневматически ( основная масса автомобилей ) . 2) соленоид EGR. Применяется в системах с пневматическим управлением клапаном. Основная неисправность та-же что и для клапана — негерметичность и на работе двигателя сказывается одинаково так-как в результате мы тоже получаем открытый клапан EGR. 3) датчик положения штока клапана EGR / датчик степени открытия клапана EGR. Случается что ломаются, но кроме загоревшейся лампы неисправности двигателя никаких неприятных последствий не наблюдается. 4) блок управления двигателя. Разные системы могут иметь различный набор компонентов , но общее — это клапан EGR. Рассмотрим как его неисправности сказываются на работе двигателя. Я уже писал, что основная неисправность это негерметичность и она обеспечивает подсос дополнительного воздуха во впускной коллектор. Как результат мы имеем : В двигателях с расходомером воздуха (MAF-сенсор) — обеднение топливной смеси вызванное присутствием неучтённого MAFом воздуха. В двигателях с датчиком давления (MAP-сенсор) — обогащение топливной смеси вызванное увеличением давления во впускном коллекторе. В двигателях использующих оба способа контроля за количеством воздуха (из-за значительной погрешности MAF-сенсора при низком потоке через датчик) мы имеем обогащение на холостом ходу и резкое обеднение на переходных режимах (Японские автомобили — ярчайшие примеры). И во всех случаях из-за снижения количества кислорода в поступающем в двигатель воздухе, нарушается горение топливной смеси в цилиндрах двигателя. В общем зависимость очень сложная и по этому неисправность системы EGR на разных моделях автомобилей проявляеся по разному. Большое значение имеет количество поступающих во впускной коллектор отработавших газов (т.е. величина открытия клапана EGR), общее состояние двигателя (износ свечей зажигания, проблемы топливного насоса или забитость топливных форсунок. ..), частота вращения и нагрузка на двигатель. Вам интересно как состояние топливной системы влияет на симптомы немсправности? Дело в том, что любой блок управления двигателем имеет программу по которой он стремится стабилизировать частоту оборотов холостого хода и состав топливной смеси. Причём величина регулирования степени открытия/закрытия исполнительного механизма системы регулирования оборотов холостого хода и длительность времени впрыска имеют вполне понятные пределы. Когда блоку управления удаётся стабилизировать холостой ход, на переходных режимах он не справится с необходимой коррекцией состава смеси, так-как нажатие на педаль акселератора приведёт к возрастанию давления в выпускном колекторе и увеличению количества поступающих во впускной коллектор отработавших газов, которые не содержат необходимого для горения кислорода. На данном этапе всё это будет ухудшать разгонную динамику автомобиля, возможно появление провалов и рывков при движении. Но дальше картина неисправности будет менятся. Дело в том, что раскалённые газы взаимодействуя с маслянным туманом во впускном коллекторе (если Вы забыли откуда он там берётся я напомню о системе вентиляции картера , клапане PCV ,…), приведут к усилению нагарообразования на внутренних частях коллектора, отложению нагара на впускных клапанах ,повышенному загрязнению наружных частей распылителей топливных форсунок и появлению копоти на изоляторах свечей зажигания. Всё это скажется на пусковых характеристиках двигателя и нестабильных оборотах холостого хода, причём возможно как дёрганье и пропуски зажигания, так и плавание оборотов. При резком нажатии на газ возможно появление вспышек во впускном коллекторе. Если на данной стадии не обращать внимание на автомобиль, то очень скоро холостой ход пропадёт совсем, или его величина превысит все допустимые пределы. А на машинах с АКПП высокая величина холостого хода очень быстро приведёт к поломке коробки. Что с этим делать? В любых руководствах по ремонту и техническому обслуживанию написано что система EGR имеет ограниченный ресурс. В идеале необходима замена всех компонентов системы при пробеге 70-100 тысяч километров, однако это справедливо при достаточно качественном топливе. С Российским бензином я мог бы рекомендовать Вам замену всех компонентов при пробеге 50000 километров. Хотя в условиях кризиса для многих это нереально. Что-же делать тем, кто не может позволить себе приобретение дорогостоящих компонентов, или не имеет возможность приобрести нужные запчасти. Совет один — своевременное обслуживание системы позволит продлить срок её службы. Что в ней можно и нужно обслуживать ? Во первых сам клапан EGR. В нём нужно очистить седло и шток клапана для обеспечения плотного закрытия и свободы хода клапана. Для этого очень удобно использовать жидкость для очистки карбюратора в аэрозольной упаковке. Однако будте внимательны, попадание жидкости на диафрагму может вызвать её разрушение, так как входящие в аэрозоль вещества разлагают резину. Во вторых — соленоид EGR (при его наличии). Как правило содержит маленький фильтр для защиты вакумной системы от попадания в неё грязи. Именно этот фильтр необходимо очистить. Ну вот и весь список элементов нуждающихся в переодическом техническом обслуживании. Кстати именно такое обслуживание способно вернуть к жизни многие системы. Многие — но не все. Можно ли отключить систему и нормализовать работу двигателя ? Можно, вполне достаточно вырезать из тонкой жести прокладку под клапан EGR не прорезая отверстия для прохода газов. Внимательно посмотрите на клапан, если шток выступает за посадочную плоскость, отверстие под ним сделайте обязательно. Вот и всё, но сразу хочется огорчить владельцев многих Фордов — система контроля за работоспособностью EGR обязательно зажгёт MIL. Так что придётся мириться с горящей лампочкой на приборной панели. Владельцам Крайслеров и GM проще — при таком отключении лампа не загорается https://carsoft.ru Более 2000 руководств по ремонту и техническому обслуживанию автомобилей различных марок      Toyota-Club Поддержать · Donate

Клапан EGR: что это такое, работа, цена, проблемы и как их избежать

Даже если мы ничего не знаем о механике или даже если мы не любим автомобили, наверняка мы слышали о знаменитом клапан рециркуляции отработавших газов. Это элемент защиты от загрязнения, которым оснащены все автомобили, и который всегда упоминается в разговорах о проблемах и поломках, особенно когда речь идет о дизельных двигателях.

В этой статье мы подробно рассмотрим захватывающий мир клапанов рециркуляции отработавших газов, узнаем, для чего они нужны, понимаем их

работа и неисправности которые они могут вызвать, которые происходят чаще, чем мы можем себе представить.

Индекс

• 1 Что такое клапан EGR?
• 2 Как работает клапан EGR?
• 3 проблемы с клапаном ЕГР
• 4 Как избежать поломок в EGR?
• 5 Как почистить клапан ЕГР
• 6 Перекрыть клапан EGR
• 7 цена клапана егр

Что такое клапан EGR?

клапан рециркуляции отработавших газов

Во-первых, нужно придать смысл аббревиатуре EGR, аббревиатуре от рециркуляции выхлопных газов или Рециркуляция выхлопных газов на испанском. Хотя это может показаться актуальной проблемой, правда в том, что он использовался в некоторых автомобилях с 70-х годов, особенно в Соединенных Штатах, где правила борьбы с загрязнением окружающей среды были более строгими. В Европе это обязательное оснащение с момента вступления в силу Евро 2 в 1996 году.

Функция клапана EGR проста, и мы можем догадаться об этом по его названию. Ваша работа рециркулировать часть газов, выходящих из выхлопа, во впуск, то есть повторно ввести дым от сгорания двигателя в цилиндры, чтобы уменьшить выбросы оксидов азота (NOx). Клапан EGR соединяет выпускной коллектор с впуском и его открытие зависит от различных параметров, которые мы сейчас будем знать. Ключом к уменьшению оксидов азота является снижение температуры в камера сгорания путем рециркуляции в него выхлопных газов.

Подпишитесь на наш Youtube-канал

Теме статьи:

Как почистить клапан ЕГР

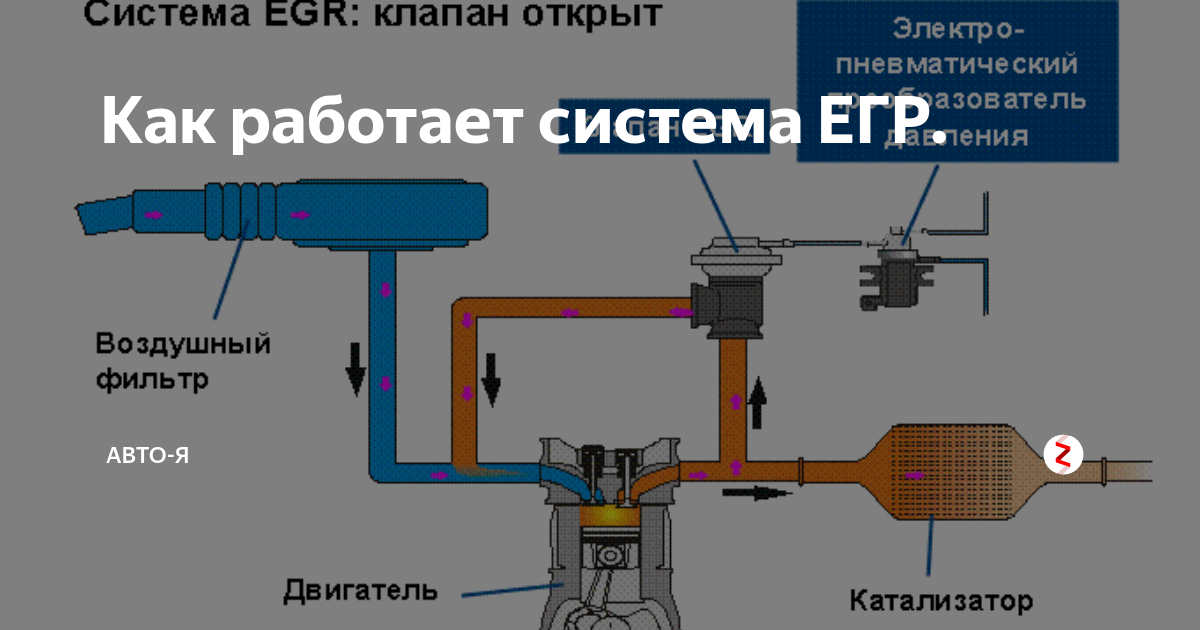

Как работает клапан EGR?

В более современных двигателях работа EGR регулируется сигналом от датчики температуры двигателя, оборотов двигателя и нагрузки на дроссельную заслонку. В зависимости от этого ЭБУ автомобиля будет управлять рециркуляцией отработавших газов, открывая или закрывая его. Как правило, EGR открыты (попадают в двигатель отработанные газы), когда мы едем с горячим двигателем, при низкой нагрузке и на низких оборотах двигателя.

Теме статьи:

Основные операции блока управления двигателем (ECU)

Если параметры открытия EGR соблюдены, мы увидим, что он активируется двумя способами, в зависимости от его характера. Это может быть для вакуумный привод или электрический привод. Последние являются наиболее эффективными и в настоящее время устанавливаются почти на все автомобили, поскольку позволяют лучше контролировать степень открытия клапана. Некоторые автомобили оснащены клапанами EGR, охлаждаемыми теплообменником, в котором используется охлаждающая жидкость двигателя. Таким образом, температура газов, поступающих в цилиндры, снижается, а выбросы NOx еще меньше.

Когда клапан EGR в камере сгорания открыт, рециркулирующие газы смешиваются со свежими газами из впуска. В этом случае секунды короче, чем если бы клапан был закрыт, и, следовательно, при взрывах выделяется меньше тепла, что приводит к сокращению выбросов NOx. Как нетрудно догадаться, работа клапана рециркуляции отработавших газов снижает мощность двигателя. Чем холоднее воздух, поступающий в двигатель, и чем больше в нем кислорода, тем мощнее будут взрывы и, следовательно, тем лучше будут характеристики автомобиля. По этой причине, когда мы требуем большого ускорения, EGR остается закрытым, чтобы сохранить все характеристики двигателя.

проблемы с клапаном ЕГР

Когда грязь скапливается, начинаются проблемы

Лас- ошибки в EGR относительно распространены, особенно в дизельных двигателях что много ездят по городу и что привыкают делать это на малых скоростях. И почему дизели доставляют больше проблем, чем бензин? Ну, потому что они производят больше углерода, и этот углерод прилипает к стенкам EGR и даже к впускным коллекторам, из-за чего его диаметр уменьшается, и поэтому наша машина плохо дышит, и ее производительность снижается.

Когда накопление углерода в EGR избыточен, возможно, он застревает или плохо реагирует на команды от ECU, так как грязь может помешать ему полностью открыться или закрыться. В дополнение к загоранию соответствующей лампочки неисправности на панели это может привести, особенно если она остается открытой, к потеря мощности двигателя, рывки или затрудненный запуск в холодном состоянии, помимо большей дымовыделение.

Теме статьи:

Удалить углерод из вашего автомобиля

Наверняка это не первый раз, когда у вас возникают проблемы с EGR.

Если EGR закрыт, основная проблема будет заключаться в том, что он не будет выполнять свою функцию снижения загрязнения, но возможно, что автомобиль сообщит нам о неисправности, и он не будет работать должным образом. Когда системы защиты от загрязнения не работают должным образом, машина переходит в режим «охрана» или неисправность, ограничивающая обороты двигателя или скорость.

Также может быть случай, когда EGR с вакуумным приводом выходят из строя, если нет проблем, создающих необходимое разрежение для его приведения в действие (например, воздухозаборники), или что электрические клапаны EGR могут иметь внутренние неисправности, хотя это обычно менее распространено.

Как избежать поломок в EGR?

Некоторые индикаторы переключения передач советуют переключаться слишком рано, что в долгосрочной перспективе вредно для нашего двигателя.

Избежать поломок любого механического элемента автомобиля сложно, но это можно предотвратить. Хотя кажется, что он плывет против течения, лучший совет, чтобы избежать потенциальных отказов системы рециркуляции отработавших газов, — забыть об эффективном вождении. Циркулируя на очень низких оборотах и ​​на высоких передачах, мы форсируем механику и заставляем работать EGR., поэтому, если мы всегда ездим так, мы будем постоянно рециркулировать выхлопные газы. бежать. Грязные газы, которые забивают воздуховоды двигателя так же, как холестерин в наших венах.

Особенно вождение в городе может вызвать больше всего проблем с клапанами рециркуляции отработавших газов и сажевыми фильтрами, особенно в дизельном топливе. Проблема EGR на бензиновом двигателе встречается редко. Езжайте с счастливым двигателем Это лучшее решение, позволяющее избежать поломок в будущем, возможно, за счет дополнительных затрат на топливо. Периодическая очистка клапана рециркуляции отработавших газов и впуска также может предотвратить это.

Как почистить клапан ЕГР

La трудности с чисткой клапана EGR Это будет зависеть от того, механический он или электронный. В том случае, если в нашей машине установлен один из второго типа, и он был поврежден, скорее всего, вам придется его поменять. В любом случае, если вы не хотите тратить то, что стоит сдача, вы всегда можете пойти в эксперт по уборке. Для этого он будет использовать ультразвук для устранения частиц между ним и протоками системы EGR.

Если механический, шаги, которые вы должны будете выполнить, чтобы очистить его являются:

• Ставим нейтраль и стояночный тормоз и открываем капот. Как только он откроется, отсоедините черный кабель (минусовую клемму) от аккумулятора. Взгляни на Как безопасно отключить автомобильный аккумулятор. С помощью отвертки приступим к снимите верхнюю и нижнюю трубки сапуна двигателя.
• Найдите клапан EGR автомобиля (обычно видно невооруженным глазом) с помощью руководства по эксплуатации автомобиля. После обнаружения с помощью плоскогубцев и отвертки мы освободим пружинный хомут и винты, соединяющие шланг, подающий воздух в систему, и впускной коллектор к клапану EGR.
• С помощью шестигранного ключа, мы удалим винты, которые крепят клапан EGR к выпускному коллектору. Есть базовый ящик для инструментов для машины очень пригодится.
• После того, как клапан EGR снят, мы должны выбросить резиновые прокладки между ним и коллекторами. Приходится покупать запчасти (цена на них очень дешевая), чтобы после очистки можно было переустановить в тех же условиях.

• Когда у нас будет клапан EGR из двигателя, мы перейдем к очистите впускные и выпускные отверстия очистителем карбюратора. Для более глубокой и эффективной очистки мы даем продукту подействовать на несколько минут. В любом случае, если у нас нет этой чистящей жидкости, мы всегда можем погрузить клапан в горячую воду чтобы вложенные остатки размякли и лучше вышли.
• Когда остатки станут мягкими, с зубной щеткой смоченной в жидкости для удаления жира или жидкости для очистки карбюратора, будем натирать внутреннюю часть клапана для удаления грязи. В тех местах, где грязь более въелась, мы всегда можем помочь себе шпателем или отверткой с пластиковым наконечником. В любом случае необходимо соблюдать осторожность не царапайте и не повреждайте бабочку То, что находится внутри.
• Как только клапан будет чистым, мы проверим, что впускной коллектор это понятно. Если нет, мы можем очистить его с помощью дрели с круглой щеткой, чтобы удалить грязь.
• Наконец, как только мы очистили оба элемента, приступим к его сборке. Для этого мы поменяем шаги с 4 на 1, не забывая при этом использовать резиновые прокладки для герметизации клапана на впускном и выпускном отверстиях.

Теме статьи:

Факторы, влияющие на работу двигателя: температура и высота

Перекрыть клапан EGR

Перегруженный пневматический клапан EGR

Когда EGR начинает давать проблемы, особенно если они возвращаются после чистки клапана или даже его замены, не мало кто задумывается перекрыть клапан ЕГР. Пневматические можно аннулировать, сняв вакуумный впускной патрубок и закрыв его, а электронные — сняв электрический разъем или вставив пластину между EGR и патрубком, идущим на впуск.

Они априори кажутся эффективными решениями, цель которых — держать клапан закрытым. Проблема в том, что в современных автомобилях так много технологий, что они, вероятно, обнаруживают отсутствие потока воздуха, поступающего из EGR, поэтому сигнальная лампа неисправности двигателя и автомобиль перейдет в ухудшенный режим. Решение? Обратитесь к квалифицированному специалисту, способному отключить EGR программно. Основная проблема, связанная с переопределением EGR, заключается в том, что в ITV машина не смогла пройти проверку газом, хотя у многих водителей с этим проблем нет.

цена клапана егр

Клапан EGR является одним из механических элементов автомобиля, который вы можете увидеть его различную цену в зависимости от типа клапана любой (механический или электронный) и марка автомобиля (независимо от того, производитель его та или иная фирма).

По данным Европейской группы по гарантии на транспортные средства (REGV), очистка или замена клапана рециркуляции отработавших газов может достигать средняя цена около 500 евро. Предельная стоимость этой очистки или ремонта составляет от 50 евро для моделей с механическими клапанами первого поколения и 1.422,84 евро для автомобилей с новейшей технологией в системе EGR.

Изображение 8 – 3ndymion

Преимущества и недостатки удаления рециркуляции отработавших газов

Если вы хотите повысить производительность вашего дизельного двигателя, вы, возможно, сталкивались с идеей приобрести комплект для удаления рециркуляции отработавших газов. В этой статье мы расскажем вам о некоторых преимуществах и недостатках, связанных с установкой этого комплекта на дизельный автомобиль, чтобы помочь вам лучше понять, какой правильный выбор будет для вашей конкретной ситуации. Начнем с основ.

Что такое удаление EGR?

Чтобы объяснить плюсы и минусы удаления EGR, мы должны сначала понять, что такое EGR, роль, которую он играет в двигателе, и недостатки, связанные с этим клапаном. EGR означает рециркуляцию отработавших газов, и именно это он и делает. Клапан рециркуляции отработавших газов рециркулирует точное количество выхлопных газов во впускную систему двигателя, чтобы уменьшить выбросы, повысить эффективность и снизить расход топлива.

Звучит неплохо, правда? Итак, почему вы хотите получить EGR 9?0012 удалить ?

Рециркуляция отработавших газов в дизельном двигателе также означает рециркуляцию сажи, что может привести к засорению системы впуска и на самом деле работает против намеченной цели повышения эффективности двигателя и требует дорогостоящего ремонта.

Комплект для удаления EGR удаляет клапан EGR и позволяет двигателю работать без рециркуляции выхлопных газов. Если вы решите установить комплект для удаления рециркуляции отработавших газов, вы сразу же заметите некоторые большие различия в вашем автомобиле. Так как же выглядят и ощущаются эти различия?

Преимущества удаления EGR

Больше мощности

• Удаление клапана EGR повысит эффективность и производительность вашего автомобиля, и он станет намного мощнее. Клапан рециркуляции отработавших газов, хотя и является благонамеренной конструктивной особенностью, непрактичен в том смысле, что он жертвует производительностью двигателя, чтобы в конечном итоге работать против своей цели.

Повышенная топливная экономичность

• При полном восстановлении уровня мощности увеличивается топливная экономичность. Это связано с тем, что вы сжигаете более чистое топливо, не рециркулируя грязные выхлопные газы обратно в систему. Вы также снижаете риск отказа дизельного сажевого фильтра и, вероятно, увидите увеличение эффективности использования топлива до 20%.

Доступный комплект

• Комплект для удаления рециркуляции отработавших газов — один из самых доступных модов, которые вы можете купить для своего автомобиля, и обычно он идет рука об руку с комплектом для удаления DPF. Эти моды не будут стоить вам больше нескольких сотен долларов, максимум.

Недостатки системы рециркуляции отработавших газов Удалить

Несмотря на то, что обход неисправной системы зачастую дает множество преимуществ, они могут подойти не для каждого автомобиля. Некоторые автомобили с дизельным двигателем могут испытывать неблагоприятные последствия, такие как снижение мощности, повышение температуры выхлопных газов и детонация двигателя. В некоторых случаях может быть выгоднее заменить клапан рециркуляции отработавших газов, чем обойти его.

Если клапан рециркуляции отработавших газов заблокирован, он, по сути, действует как удаление рециркуляции отработавших газов, и комплект не всегда необходим. Лучше всего, чтобы доверенный механик осмотрел ваш двигатель, чтобы определить наилучший план действий.

Вердикт

Клапаны рециркуляции отработавших газов чаще всего являются очень полезным модом, который может улучшить производительность, топливную экономичность и срок службы вашего двигателя, и, безусловно, заслуживает внимания. Конечно, один размер никогда не подходит всем, поэтому, если вы все еще не уверены, подходит ли он вам, обязательно проконсультируйтесь со специалистом для вашей конкретной ситуации.

Что такое охладитель EGR?

Система рециркуляции отработавших газов неисправна один из используемых методов к уменьшить сумму вредных выбросов двигателя. Это является важная часть вашего система двигателя, и, как и все сверхмощные компоненты, он должен работать в чрезвычайно жестких условиях.

Но почему выхлопные газы работает через эту систему нужно охлаждать? Как вы знаете, что кулер в вашем двигателе выходит из строя? Почему его нужно чистить? Не могли бы вы предотвратить ваш EGR кулер от провала? Продолжайте читать, чтобы получить ответы на эти и другие вопросы, чтобы обеспечить долговечность вашего охладителя EGR и защитите свой двигатель.

Что делает охладитель EGR?

Загрязняющие вещества приходят в большей форме, чем просто несгоревшие газы от вашего двигателя. Они также образуются при сильном нагреве внутри вашего дизельного двигателя. камера разрывает химические связи, образуя новые молекулы. Оксиды азота (NOx) и озон (O3) образуются, когда это тепло объединяет атомы азота и кислорода из воздух. NOx может образовывать смога, а при смешивании с водой могут образовываться кислотные дожди. Озоновый слой защищает нас от ультрафиолетовый свет, но на уровне земли этот газ может вызвать проблемы с дыханием, особенно для тех, у кого чувствительные легкие / проблемы с дыханием.

Выхлоп Рециркуляция газа (EGR) снижает температуру сгорания за счет разбавления воздушно-топливной смеси. смеси с небольшим количеством инертных выхлопных газов. производительность вашего двигателя остается высокой, а возможность попадания загрязняющих веществ образований значительно снижается. Наиболее эффективное разбавление воздуха / бывает смесь газов когда выхлопные газы холодные, отсюда и наличие охладителя рециркуляции отработавших газов.

Система рециркуляции отработавших газов кулер это вода-воздух теплообменник, который находится между турбиной и клапаном EGR. Тело имеет полая трубка или ряд трубок, через которые проходят горячие выхлопные газы. Эти трубы окружены несколькими проходами для охлаждающей жидкости. Тепло переносится через стены, разделяющие выхлоп и охлаждающая жидкость, подача более холодных, инертных выхлопных газов, готовых к более низкие пиковые температуры сгорания. Поток выхлопных газов через EGR охладитель управляется бортовым компьютером через клапан рециркуляции отработавших газов.

Тепло от системы выпуска отработавших газов передается в систему охлаждения автомобиля. Это дополнительное тепло просто рассеивается через радиатор. Однако, поскольку охладитель EGR соединяет системы выпуска и охлаждения вашего двигателя, неисправности внутри кулера могут привести к к потере охлаждающей жидкости, перегреву и повреждению двигателя, среди прочих отказов.

Что произойдет, если ваш охладитель EGR выйдет из строя?

Если охладитель EGR выходит из строя, он плохой. Как правило, будет трещина или утечка между охлаждающей жидкостью и стороной выпуска кулера. Это часто будет означать, что охлаждающая жидкость попадет в выхлопную трубу. газовый тракт на обратном пути в двигатель. В некотором смысле это является лить воду в двигатель. Типичным первым симптомом является много из белый дым из выхлопной трубы, когда охлаждающая жидкость превращается в пар из выхлопной трубы. Вы также можете заметить повторяющийся низкий уровень охлаждающей жидкости или охлаждающая жидкость переполнение, так как охлаждающая жидкость втягивается в выпускной тракт или выхлопные газы попадают в тракт охлаждающей жидкости. Так как дизель является машиной постоянного объема, введенный пар будет причина что бы слабое звено в вашем конкретном двигателе не сработало. Катастрофический возможно серьезное повреждение двигателя из-за закипания охлаждающей жидкости. камера сгорания, сильно перенапрягающая внутренние компоненты двигателя.

Почему Охладители AMBAC EGR лучше?

Имея 110-летнюю историю в отрасли, мы видели нашу выставку доля конструктивных недостатков.
