Эбу как расшифровывается: Что такое ЭБУ в автомобиле. Где находится, а также пару слов о прошивке

Функционал

Итак, что такое ЭБУ в машине? Блок управления двигателем представляет собой устройство, использующееся для приема сигналов от контроллеров и датчиков, а также их последующей обработки и передачи команд на исполнительные механизмы. Данные, которые получает система управления мотором в машине, обрабатываются по установленному производителем алгоритму. После обработки информации электронный блок управления двигателем передает соответствующие команды на исполнительные механизмы и компоненты.

Электронная система управления двигателем дает возможность оптимизировать важные параметры для функционирования силового агрегата, в частности:

• наладить наиболее оптимальный расход горючего;
• контролировать состав и соотношение вредных веществ в выхлопных газах;
• произвести контроль за показателями крутящего момента;
• обеспечить наиболее оптимальную мощность силового агрегата;
• произвести регулировку положения заслонки дросселя;
• контролировать работу системы зажигания;
• отрегулировать работу системы рециркуляции выхлопных газов;
• произвести управления фазами газораспределительного механизма;
• произвести регулировку температуры антифриза при необходимости.

Нужно учитывать, что это далеко не все функции, которые может выполнять электронный блок управления двигателем. Это самые основные параметры, но в зависимости от модели ЭСУД, управляющий модель может выполнять и другие опции. Этот девайс также дает возможность произвести диагностику автомобиля в целом, если в работе тех или иных узлов были зафиксированы неполадки. О необходимости проведения проверки может свидетельствовать появление лампочки Чек на щитке приборов.

Контрольная лампа системы управления двигателем, которая стоит на приборке, появляется в том случае, если ЭСУД обнаружила неисправности в функционировании тех или иных узлов. Для получения более точных данных о поломках, автовладелец должен осуществить компьютерную диагностику системы и расшифровать полученные комбинации ошибок (автор видео — Павел Ксенон).

Теперь рассмотрим вопрос расположения управляющего модуля в автомобиле. В большинстве случаев, как видно по фото, девайс стоит в салоне автомобиля, за центральной консолью, посредине. Для получения доступа к устройству необходимо будет разобрать часть торпеды. Также ЭБУ может быть расположен за вещевым ящиком или приборной панелью, если же он был установлен самостоятельно, то место монтажа определяется установщиком. В некоторых моделях авто устройство находится в моторном отсеке.

Компоненты

Две основные составляющие любой электронной системы управления двигателем — это программное, а также аппаратное обеспечение.

Программное обеспечение, в свою очередь, включает в себя следующие вычислительные модули:

1. Контрольный модуль, изначально предназначенный для проверки транспортного средства и инспектирования исходящих сигналов. Благодаря этому модулю, если нужно, осуществляется корректировка импульсов. Помимо этого, контрольный модуль позволяет даже заглушить мотор, если в этом есть необходимость (к примеру, при перегреве или других неполадках).
2. Не менее важный модуль — функциональный. Он используется для получения сигналов, передающихся на блок управления автомобиля от контроллеров и датчиков. Когда модуль получает сигнал, он его обрабатывает, а затем формирует определенные команды, которые впоследствии посылаются на исполнительные элементы (автор видео — Павел Ксенон).

Также схема ЭБУ включает в себя и аппаратное обеспечение, которое включает в себя разные электронные элементы — микросхемы, процессор и т.д. В конструкции управляющего модуля имеется специальный аналогово-цифровой преобразователь, предназначенный для улавливания аналоговых сигналов, которые передают контроллеры и датчики. С помощью преобразовательного устройства осуществляется перевод полученных импульсов в цифровой формат, с которым в дальнейшем работает сам процессор. Также данный элемент преобразует импульсы и в обратной последовательности, если есть необходимость передачи сигнала от микропроцессора.

Отдельно следует сказать о защите модуля. В случае взлома автомобиля злоумышленник может с легкостью получить доступ к ЭБУ, вскрыв торпеду. Защита ЭБУ может быть обеспечена путем установки дополнительного сейфа либо специального резервуара, который позволит предотвратить получение преступником доступа к устройству. Здесь же нужно отметить такой момент, как взаимозаменяемость ЭБУ.

Взаимозаменяемость ЭБУ автомобиля позволяет заменить управляющий модуль в машине в случае его выхода из строя, однако это также позволит преступнику поменять установленный в авто блок на собственный. Благодаря чему злоумышленник сможет обойти противоугонную систему, именно поэтому важно позаботиться о защите модуля.

Принцип работы

Если говорить о принципе действия, то блок управления мотором получает сигналы от различных датчиков, их количество может изменяться в зависимости от типа авто:

• импульсы от лямбда-зонда;
• сигналы о расходе воздуха, поступающие от ДМРВ;
• о температуре работы двигателя;
• о положении коленвала, а также о частоте его работы:
• о неровной дороге;
• о скорости авто и т. д.

Обрабатывая полученные сигналы, управляющий блок передает команды на различные системы:

1. Зажигания машины. Как известно, транспортное средство, в зависимости от того, какой двигатель на него установлен, может быть оснащено одной или несколькими катушками. В соответствии с полученным сигналом система зажигания определяет оптимальный режим для подачи искры, что необходимо для возгорания топливовоздушной смеси.
2. На приборную панель. Лампа Чек, как сказано выше, является связующим звеном между блоком и водителем. Ее появление на приборке может быть обусловлено обнаружением ЭСУД неполадок в работе тех или иных узлов. В некоторых случаях сообщения об ошибке свидетельствуют о неисправности тех или иных датчиков.
3. На форсунки силового агрегата, с помощью которых осуществляется наиболее оптимальный впрыск топливовоздушной смеси в цилиндры ДВС. Нужно учитывать, что частота изменения объема смеси может быть разной.
4. На устройства для тестирования ЭСУД (автор видео — Павел Ксенон).

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

• с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля;
• снижается расход воздушного потока;
• обеспечивается более упрощенный запуск силового агрегата;
• у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически;
• если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.

Основные недостатки:

1. Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
2. Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
3. Для оптимальной работы водитель должен заправлять только качественное горючее.
4. Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Фотогалерея

Несколько фото автомобильного ЭБУ.

Фото 1. Плата, установленная внутри ЭБУ

Фото 2. Поврежденный слева разъем блока

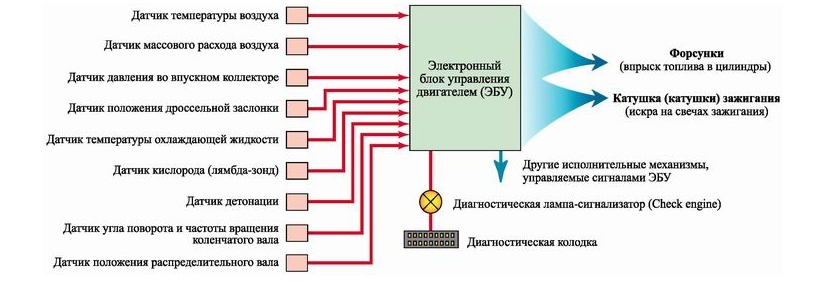

Фото 3. Схема взаимодействия ЭБУ с автомобильными системами

 Загрузка …

Видео «Ремонт электронного блока управления своими руками»

В ролике ниже представлен процесс ремонта блока ЭСУД, а также основные особенности этого процесса с описанием всех нюансов (автор видео — канал Авто Практика).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поддержите проект — поделитесь ссылкой, спасибо!

Оценить пользу статьи:

Загрузка. ..

Обсудить статью: 3

2023 год

ЭБУ в автомобиле. Вопросы и ответы.

Содержание

Современные автомобили невозможно представить без набора систем, отвечающих как за безопасность, так и за комфорт. Работа каждой возможна благодаря сложным электронным компонентам. Один из главных — электронный блок управления (ЭБУ).

Что делает ЭБУ?

Аббревиатура расшифровывается как «Электронный блок управления». Чаще его называют блоком управления двигателем или системой управления двигателем.

Основная задача блока — обеспечить бесперебойную работу двигателя. На автомобилях с электронным впрыском топлива блок может контролировать количество топлива, поступающего в цилиндры двигателя.

Это оптимизирует топливно-воздушную смесь в цилиндре при его сжатии, что, в свою очередь, увеличивает мощность автомобиля и снижает количество потраченного впустую топлива.

Где находится электронный блок управления в автомобиле?

Не существует отраслевого стандарта для установки электронного блока управления в автомобилях, поэтому его расположение может отличаться в разных марках и моделях авто. Однако, автопроизводители не располагают этот блок слишком далеко от двигателя, поэтому, при необходимости, искать его нужно в моторном отсеке, либо где-нибудь в передней части салона автомобиля, например, в бардачке или под приборной панелью. Точное расположение должно быть указано в руководстве пользователя.

Что произойдет, если блок управления автомобиля неисправен?

Поскольку блок управляет многими функциями современных автомобилей, последствия неисправности ЭБУ могут сильно различаться. Например, на приборной панели может загореться «Check engine», расход топлива и производительность автомобиля могут ухудшиться, а двигатель может начать глохнуть или вовсе не запускаться.

Может ли машина работать без этого блока?

В то время как современный автомобиль может управляться с неисправным или дефектным ЭБУ, управлять им без блока вообще невозможно. Например, блок автомобиля будет управлять электронной системой впрыска топлива, двигатель не сможет работать, если в нем отсутствует этот компонент.

Как проверяется ЭБУ автомобиля?

Можно протестировать блок управления, но сделать это не имея профессиональных навыков и не разобравшись в электронных и вычислительных системах современного автомобиля, практически невозможно.

В результате, если необходима профессиональная диагностика на наличие потенциальных проблем, необходимо обратиться в сервисный центр.

Можно ли заменить ЭБУ автомобиля на другой?

Заменить электронный блок автомобиля на запасной, конечно можно. Однако, блоки часто программируются специально для марки или модели автомобиля, эта работа не так проста, как вынуть старый блок и подключить новый.

Эта манипуляция, как и в случае с диагностикой, в большинстве случаев не может быть выполнена самостоятельно. Это связано с тем, что в официальных сервисных центрах должны быть инструменты и оборудование, необходимые для выполнения такой работы, тогда как в независимом гараже потенциально их может не быть.

Как настроить ЭБУ автомобиля?

Можно настроить электронную систему автомобиля, загрузив в блок новое программное обеспечение. Это процесс, известный как прошивка. Есть ряд компаний, занимающихся послепродажным обслуживанием, они могут настроить ЭБУ автомобиля.

Во многих случаях прошивка увеличивает выходную мощность двигателя, хотя некоторые из них ориентированы на экономию топлива. Стоит иметь в виду, что в подавляющем большинстве случаев перепрошивка аннулирует его гарантию.

Seat EDC15 с расшифровкой Galetto 1260? : Общий тюнинг

Seat EDC15 с Galetto 1260 расшифровать?

by

baba » Сб, 26 января 2013 г., 12:43

У меня Seat Leon 1.9 TDI и программатор Galetto 1260. Я могу прочитать содержимое EPROM с помощью Galetto и получить файл размером 512 КБ.

Думаю, следующим шагом будет расшифровать файл, затем отредактировать его с помощью winOLS или какой-либо другой программы, вычислить новую контрольную сумму, снова зашифровать и затем поместить обратно в ECU? Кнопка «мастер» в программном обеспечении Galetto позволяет мне открыть исходный файл и файл назначения, но ничего не делает (файл не создается).

Есть ли где-нибудь в сети учебник для начинающих вроде меня?

баба



Сообщения: 5

Присоединился: Сб 26 января 2013 г. 12:15

Адрес: Германия

---

Re: Seat EDC15 с Galetto 1260 расшифровать?

by Relic » Сб, 26 января 2013 г., 14:28

Просто переименуйте файл, который вы читаете, из блока управления с расширением .bin или .ori.
Загрузить корзину винолами.
Его шестнадцатеричный код… возможно, не зашифрован.

Реликвия



Сообщения: 410

Присоединился: Пн, 06 августа 2012 г., 15:18

Адрес: Англия

---

Re: Seat EDC15 с Galetto 1260 расшифровать?

by baba » Сб, 26 января 2013 г., 17:01

Я попробую ;-). Скажите, что содержится в этом файле? Если я прошью в ЭБУ какой-нибудь «мусорный» файл, что произойдет? Будет ли ЭБУ загружаться достаточно далеко, чтобы я мог восстановить исходный файл, или у меня возникнут серьезные проблемы?

баба



Сообщения: 5

Присоединился: Сб 26 января 2013 г. 12:15

Адрес: Германия

---

Re: Seat EDC15 с Galetto 1260 расшифровать?

by Relic » Сб, 26 января 2013 г., 19:45

Это была бы очень плохая идея.
Бог нанесет личный визит и выгонит вас в приват 😉

Не то, что вы хотите проверить… по крайней мере, машина не заведется.
В худшем случае это заблокирует вас, я думаю = кирпичный блок управления

Просто попробуйте пока прочитать блок управления и найти карты в winols.
В этом файле можно найти много карт.
:палец вверх:

Реликвия



Сообщения: 410

Присоединился: Пн, 06 августа 2012 г. , 15:18

Адрес: Англия

---

Re: Seat EDC15 с Galetto 1260 расшифровать?

по зок » Пт, 14 июня 2013 г., 13:19

блин…

Как восстановить заблокированный EDC15C2 (Renault 1.9 dCi)? 😕

зок



Сообщения: 318

Присоединился: 5 мая 2013 г., 21:29

Адрес: Словения

---

Re: Seat EDC15 с Galetto 1260 расшифровать?

by holder91 » Пт, 14 июня 2013 г., 14:21

lool

держатель91



Сообщения: 3

Присоединился: Пт, 14 июня 2013 г., 14:15

Адрес: Португалия

---

Re: Seat EDC15 с Galetto 1260 расшифровать?

by zok » Сб, 15 июня 2013 г. , 9:38

Может показаться забавным, но это не так. :eh:

Однако каким-то образом мне удалось снова заставить машину работать.

Теперь у меня есть один запасной ЭБУ, так что я могу научиться работать на стенде. :палец:

зок



Сообщения: 318

Присоединился: 5 мая 2013 г., 21:29

Адрес: Словения

---

Re: Seat EDC15 с Galetto 1260 расшифровать?

by evonut270 » Сб, 15 июня 2013 г., 11:31

, просто используйте пакет VAGEDC15P.
обязательно сохраните копию исходного файла bin на случай, если что-то пойдет не так.

эвонут270



Сообщения: 10

Присоединился: Пн 03 июня 2013 г. 16:35

Адрес: Шотландия

---

Показать сообщения из предыдущих: Все сообщения1 день7 дней2 недели1 месяц4 месяца6 месяцев1 год Сортировать по АвторуВремя публикацииТема По возрастаниюПо убыванию

---

Вернуться к общей настройке

Перейти к: Выберите форум——————ECUEDIT. COM   ECUEDIT Rules — (Незаконные действия запрещены и недопустимы)   Реклама пакетов   Только пользователи со ЗНАЧКОМ могут продавать файлы и зарабатывайте деньги на форуме   Открытый сервисный значок / звание — получите его сейчас  Представьте себя — пожалуйста, не пропускайте  Предложения форумаТюнинг ECU  Общая настройка  Настройка ECU Аппаратное обеспечение  Программное обеспечение для настройки ECU   Словарь Диагностика и анализ Отключение EGR Удаление фильтра FAP/DPF Восстановление ЭБУ Иммобилайзеры и ключи Диагностика аппаратного и программного обеспечения ЭБУ Книги и автомобильная литература Оценить мою мелодию Участник Тюнинг автомобилей Чип-тюнинг Fun & Humor Другие файлы ЭБУ Оригинальные файлы обмена ЭБУ Запросы на настройку ЭБУ WW продажа    На обмен  Отдам бесплатно

Сейчас на форуме

Пользователи, просматривающие этот форум: Нет зарегистрированных пользователей и 1 гость 53 утра

У меня есть настоящий ведомый Ктаг и гений, могу ли я как-нибудь увидеть файлы, которые я получаю от хозяина?

ej2купе



Сообщений: 4

Присоединился: Чт, 17 декабря 2015 г. , 2:43

Местоположение: england

---

Re: чтение зашифрованного файла Ktag/genius

by v3trox » Чт, 17 декабря 2015 г., 13:53

Если вы хотите самостоятельно читать и изменять файлы, вам потребуется основное оборудование.

Все файлы, которые у вас есть от вашего подчиненного устройства, будут зашифрованы мастером, который отправил их вам. Только этот мастер может декодировать файлы с вашего ведомого.

Однако, если вы хотите увидеть, как выглядит файл, и попрактиковаться в его отображении самостоятельно (хотя вы не сможете записать его в автомобиль с ведомым оборудованием), прокрутите вниз до форума «Оригинальные файлы ECU» и поиграйте.

v3trox



Сообщения: 40

Присоединился: Вс 01 ноября 2015 г. 17:51

Адрес: Великобритания

---

Re: чтение Ktag/genius в зашифрованном файле

by ej2coupe » Пт, 18 декабря 2015 г. , 2:48

Я слышал от кого-то, что он использует средство записи файлов из Португалии, которое может читать мои зашифрованные файлы, мне просто интересно, как это сделать.

Я поиграю, когда прочитаю еще немного, я хотел бы научиться, прежде чем я начну возиться с несколькими битами. 🙂

Ура.

ej2купе



Сообщений: 4

Присоединился: Чт, 17 декабря 2015 г., 2:43

Местонахождение: Англия

---

Re: чтение Ktag/genius в зашифрованном файле

by ecarruda » вторник, 24 апреля 2018 г., 12:27

ej2coupe написал: я слышал от кого-то, что он использует пишущий файл мои зашифрованные файлы, мне просто интересно, как.

Я поиграю, когда прочитаю еще немного, я хотел бы научиться, прежде чем я начну возиться с несколькими битами. 🙂

Ура.

Вы нашли, как это сделать?

экарруда



Сообщения: 3

Присоединился: Среда, 6 декабря 2017 г., 19:04

Адрес: Рибейран-Прету, SP, Бразилия

---

Re: чтение зашифрованного файла Ktag/genius

by djexit » Чт, 30 августа 2018 г., 10:14

Здравствуйте, я сделал программу для расшифровки настроенных файлов. Вы можете попробовать это:

http:// adamk.pl/MPPSDecryptor.zip

джекзит



Сообщения: 7

Присоединился: Среда, 28 мая 2014 г., 10:01

Адрес: Польша

---

Re: чтение зашифрованного файла Ktag/genius

by Escort » Вт, 15 октября 2019 г., 11:40

Привет,
Эта программа для расшифровки работает?
Кто-нибудь пробовал?

Джон
😀

Эскорт



Сообщения: 67

Присоединился: Ср, 24 июля 2019 г. , 8:43

Адрес: UK

---

Re: чтение зашифрованного файла Ktag/genius

by Lambda1 » Пн, 21 октября 2019 г., 11:22

Лол… 99% уверен, что он очистит только тег noread…

лямбда1



Сообщений: 653

Присоединился: Вт Янв 17, 2017 12:19pm

Местонахождение: Европа

---

Re: чтение Ktag/genius, зашифрованное в файле

by djexit » Среда, 23 октября 2019 г., 8:03

Lambda1 написал: Лол… 99% уверен, что тег noread только очистится. ..

Каково это — ошибиться на 99%? 😆

Моя программа не удаляет этот тег, она расшифровывает файл, который можно сохранить с помощью MPPS, когда мы читаем защищенный ЭБУ.

джекзит



Сообщения: 7

Присоединился: Среда, 28 мая 2014 г.
