Ошибки и причины неисправностей электронного блока управления (ЭБУ)

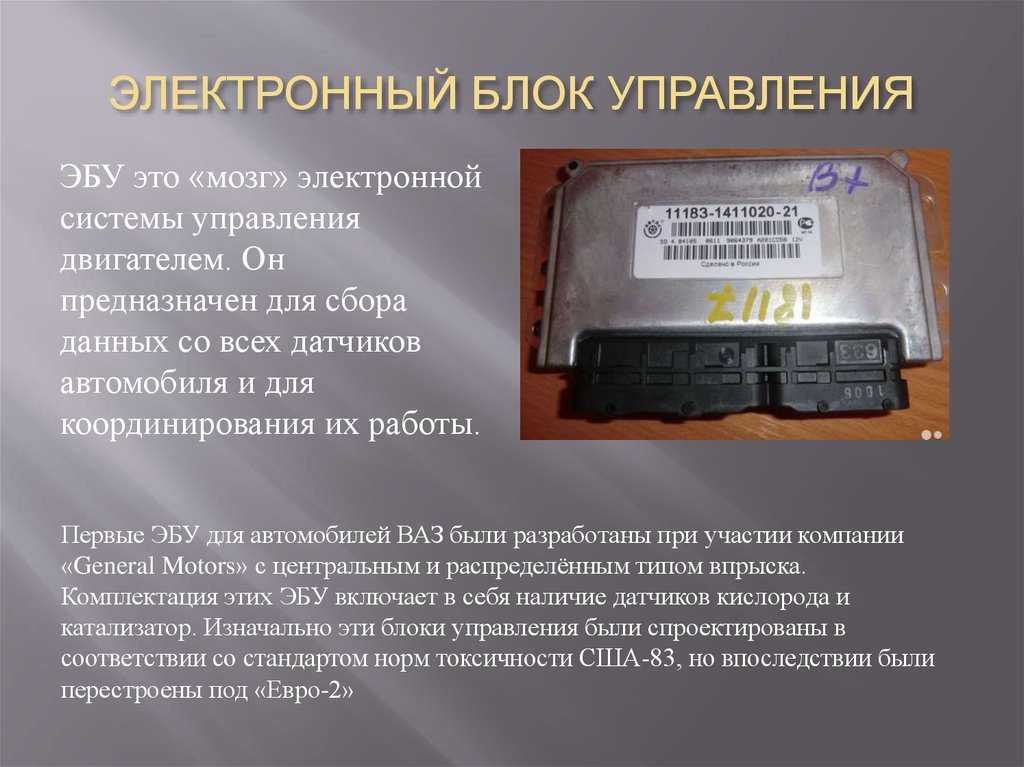

Электронный блок управления – очень важное оборудование, неисправность которого может повлечь за собой некорректную работу всей системы. Как своеобразный «мозговой центр» всей системы ЭБУ ответственен за все процессы, поэтому повреждение микропроцессора может стать причиной неправильной работы трансмиссии, системы зарядок, системы контроля над токсичностью выхлопа и других систем.

Коды протокола OBD-II, связанные с неисправностями ЭБУ:

P0600 ошибка передачи данных, связанная с неисправностью канала связи с системой
P0601 внутренняя ошибка контрольной суммы FLASH-памяти
P0602 программная ошибка управляющего модуля
P0603 внутренняя ошибка постоянной памяти блока управления
P0604 внутренняя ошибка оперативной памяти ОЗУ (RAM) управляющего модуля
P0605 внутренняя ошибка в памяти ПЗУ (ROM) модуля управления
P0606 неисправность процессора ЭБУ
P0607 работоспособность  модуля управления (внутренняя электронная неисправность)
P0608 неисправность датчика VSS «A» модуля управления
P0609 неисправность датчика VSS «В» модуля управления
P0610 неправильная конфигурация блока PCM некорректная работа блока управления (неправильно запрограммированы опции).Эбу что это такое: что такое, где находится и как прошить :: Autonews

Обнаружение сканером одного из этих диагностических кодов, будет означать неисправность модуля управления и необходимость его замены. Но для подтверждения некорректной работы ЭБУ, требуется провести дополнительную диагностику – тестирование. При проведении тестов используются специальные таблицы диагностики неисправностей. Отслеживание появлений неисправностей в модуле управления  происходит путем введения исходных данных и сравнений с нормой. Отсутствие реакции ЭБУ или её некорректность говорят о том, что блок управления нуждается в замене.

Но автолюбителям нужно быть предельно внимательными при проведении диагностики неполадок. Довольно часто автомеханики, не видя явных причин неполадок в работе остальных систем, склонны сообщать о неисправности бортового компьютера. Электронный блок – дорогостоящий и сложный компонент, поэтому его замена должна быть обоснована.

Подтверждение работоспособности блока управления

Блоки управления, которые работают некорректно или которые являются источником неправильной роботы двигателя, могут быть возращены по гарантии.Эбу что это такое: что такое, где находится и как прошить :: Autonews Более половины блоков оказываются работоспособными, но многие владельцы авто идут на это, надеясь, что новый блок решит возникшие проблемы.

Чтобы подтвердить работоспособность блока управления его необходимо протестировать. Для проведения тестирования нужно подключить  компьютер к сложному оборудованию, чтобы проверить входные и выходные цепи. Если их нормальное функционирование подтверждено, то такое оборудование может быть возвращено обратно поставщику. Поставщик заново тестирует блок и если не обнаруживается никаких дефектов, заново отправляет его в продажу.

Распространенные причины некорректной работы блоков управления

Для того чтобы поставленный новый блок управления устранил причины появляющихся ошибок, необходимо достоверно знать в чем заключается поломка старого ЭБУ.

Электронные модули управления наиболее часто выходят из строя по причине перегрузки напряжения (короткое замыкание в цепи) или из-за постоянного перегрева оборудования, тряски, ударов, коррозии.Эбу что это такое: что такое, где находится и как прошить :: Autonews Не устраняя причины короткого замыкания, владелец автомобиля рискует   получить в скором времени полностью непригодный к эксплуатации бортовой компьютер.

Из внешних факторов, которые также могут влиять на работу ЭБУ, стоит обращать внимание на возможное воздействие воды на приборы. Вода может попадать вовнутрь прибора, стимулируя развитие коррозийных процессов и становясь причиной возникновения коротких замыканий. Восстановление модулей управления, на которые оказывала воздействие вода, практически невозможно. Единственно возможный вариант в этом случае – замена ЭБУ. А вот механические повреждения, микротрещины в плате можно устранить силами специалистов.

Электронные модули управления и их идентификация

Идентификация электронных модулей управления очень важна, потому как сами ЭБУ очень схожи между собой внешне по количеству соединительных контактов, размерам, но существенно отличаются настройкой и комплектацией. Для того чтобы установить клиенту правильный и подходящий по характеристикам блок, очень важно уметь их идентифицировать.Эбу что это такое: что такое, где находится и как прошить :: Autonews Несоответствующий системе модуль управления не только может работать некорректно, но и нарушить работу остальных систем.

Для правильной, точной идентификации ЭБУ необходимы точные данные относительно года выпуска авто, объема двигателя и код производителя, указанный на самом блоке управления. Зная такие данные, замену можно подобрать с помощью таблицы перекрёстных ссылок. После того, как старый модуль будет заменен на новый блок управления, следует сделать перезапись параметров для нового ППЗУ (программируемого постоянного запоминающего устройства). Такая процедура недоступна для оборудования вторичного рынка, так как производитель предупредил эту возможность, не желая, чтобы частные ремонтники меняли настройки блока, рискуя изменить эксплуатационные характеристики. Настройка модуля возможна только при наличии специального оборудования, например, специального сканера DRB и дилерских кодов.

Восстановление электронных модулей управления

Некоторые электронные блоки управления могут быть отремонтированы и восстановлены для дальнейшей эксплуатации, исключение составляют блоки, на работоспособность которых повлияло воздействие воды.Эбу что это такое: что такое, где находится и как прошить :: Autonews Полная замена старого блока на новый – это дорогостоящий процесс, обойти который вполне реально. Так, к примеру,  восстановленные в заводских условиях  ЭБУ могут эксплуатироваться на тех же условиях, что и новые, нужно только найти завод, имеющий возможность тестирования и ремонта.

Так как в модуле управления нет изнашивающихся частей, то его восстановление заключается в полном тестировании, определении неисправностей и их устранении. Поле устранения неисправностей, ЭБУ снова тестируется и если все нормально, поставляется для дальнейшей продажи или возвращается владельцу, заказавшему ремонт. Иногда на складе отсутствует нужный тип модуля управления и тогда возможен вариант отправки неисправного блока изготовителю.

Замена ЭБУ – советы и рекомендации

Перед процедурой замены электронного блока управления, первое, что необходимо сделать – это отсоединить аккумулятор. Вне зависимости от того, где расположен ЭБУ, будь он скрыт под компонентами приборной панели или под сидением, нужно соблюдать первоочередность этапов.Эбу что это такое: что такое, где находится и как прошить :: Autonews   Аккумулятор подсоединяется только после того, как новый блок будет установлен. После этого наступает следующий этап – настройка электронного блока, то есть его подгон под параметры конкретного автомобиля. Для перепрограммирования блока управления может понадобиться специальное оборудование – автосканер.

Точные требования по подгонке под параметры транспортного средства можно найти в техническом руководстве от производителя. Дольно часто для настройки авто используют процедуру тест-драйва. Машину, после установки ЭБУ нужно неспешно погонять в течение короткого времени, это позволит правильно настроиться новому оборудованию. При дальнейших поездках электронный модуль управления продолжит настройку уже под определенные параметры, например под тип  топлива.

Бывает так, что после замены ЭБУ индикатор неисправности вновь становится активным, в этом случае можно говорить, что причина была не найдена или она заключалась не в модуле управления. И тогда владельцу авто необходимо организовать дополнительную диагностику неисправному оборудованию.Эбу что это такое: что такое, где находится и как прошить :: Autonews Следует помнить, что для корректной работы блока управления необходимо соблюдение многих условий: это и работа всех датчиков, и нормальное напряжение аккумуляторной батареи, и обеспечение возможности посылать управляющие сигналы всем подчиняющимся устройствам.

Поэтому проверяя ЭБУ, нужно обращать внимание на работу кислородного датчика, на датчик температуры охлаждающей жидкости, на напряжение зарядки, исправность соединения с аккумулятором.

Способы работы с памятью ЭБУ

Большинство блоков управления позволяют считывать\записывать прошивку несколькими способами – через колодку диагностики, через отладочный интерфейс, через сервисный режим работы блока и т.д. В настоящей статье мы рассмотрим существующие способы программирования ЭБУ и попытаемся, что называется, на пальцах объяснить – чем один способ лучше или хуже другого.

Внимание! Статья рассчитана на новичков. Матерым специалистам по чип-тюнингу она будет не актуальна.

Итак, пройдемся по существующим способам:

Чтение\запись через колодку OBD2 – наиболее простой и доступный способ чтения и записи прошивки.Эбу что это такое: что такое, где находится и как прошить :: Autonews Возможен на очень многих автомобилях.

Плюсы:

+ Удобство использования — не нужно ничего снимать, разбирать, вскрывать и т.п.

+ Как правило, не нужно «подготавливать» файл прошивки (переносить область калибровок из «тюна» в сток).

+ Относительно безопасен — многие флэшеры при записи по OBD2 сами следят за корректностью структуры прошивки, пересчитывают контрольную сумму, переносят синхронизацию иммобилайзера и т.д.

Минусы:

— Не все системы управления позволяют считывать и\или записывать прошивку по OBD2. На каких-то ЭБУ такая возможность отсутствует в принципе. На каких-то ЭБУ, требуется предварительное снятие защиты от записи модифицированных прошивок.

— В большинстве случаев, по OBD2 читаются\пишутся не все области памяти ЭБУ, а только область калибровок.

— На некоторых ЭБУ операция чтения через OBD2 выполняется очень долго (по несколько часов).

BDM и JTAG – условно, эти два способа можно назвать «инженерными» способами чтения\записи.Эбу что это такое: что такое, где находится и как прошить :: Autonews Их суть заключается в работе с памятью ЭБУ через одноименный отладочный интерфейс. Для этого блок управления снимается с автомобиля, его корпус вскрывается, а программатор подключается, непосредственно, к контактам отладочного интерфейса, расположенного на самой плате ЭБУ. Многие блоки управления с процессором Motorolla MPC5xx имеют на плате отладочный интерфейс BDM. А многие блоки с процессором Renesas SH705x имеют интерфейс JTAG.

Плюсы:

+ Возможность вычитывать и записывать все области памяти ЭБУ.

+ Как следствие из предыдущего пункта, возможность создавать полную резервную копию памяти ЭБУ, а также возможность «клонировать» блоки управления.

+ Возможность восстанавливать «уваленные» блоки управления, после неудачной записи через OBD2.

+ Возможность записать в ЭБУ все что угодно. В том числе, прошивку на базе другого софта (в случаях, когда по OBD2 такой возможности не предусмотрено).

+ Гарантированно работает при любых раскладах (при наличии самого интерфейса на плате и поддержки такого ЭБУ в программаторе).Эбу что это такое: что такое, где находится и как прошить :: Autonews

+ Высокая скорость обмена данными при операциях чтения\записи.

Минусы:

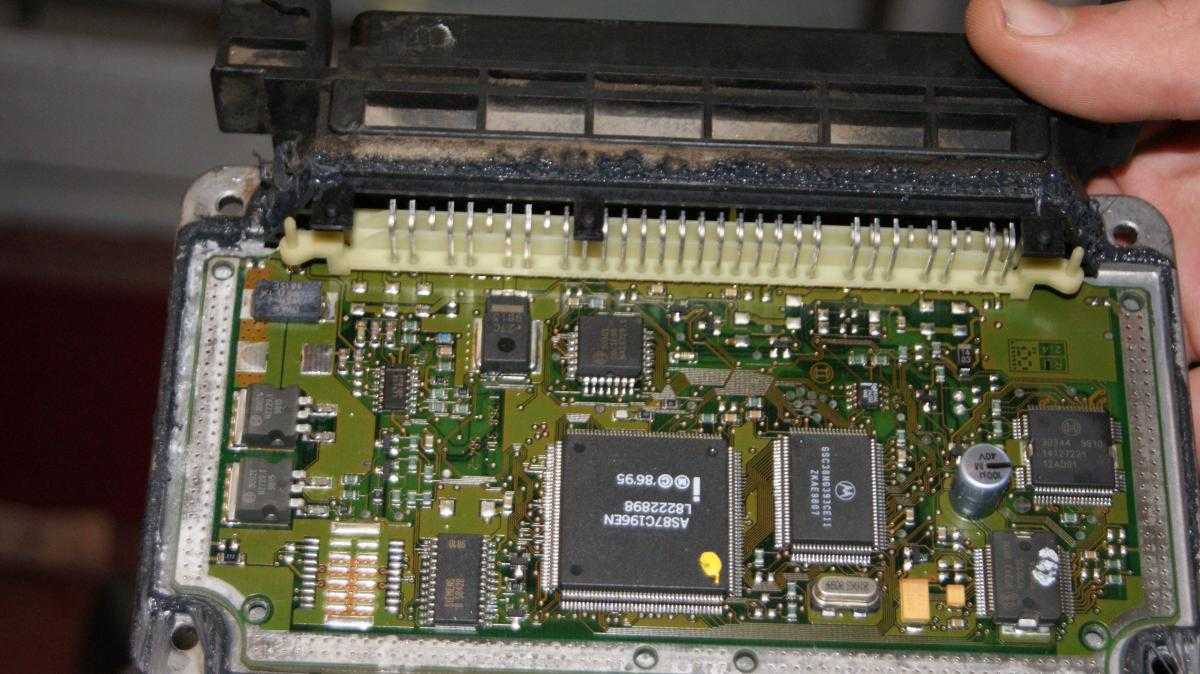

— Менее удобен в использовании, по сравнению с работой по OBD2 – нужно снимать ЭБУ с автомобиля, вскрывать корпус, вручную подключаться к контактам интерфейса и самого ЭБУ. Зачастую требуется искать недостающую информацию (расположение ЭБУ на автомобиле, распиновку ЭБУ и т.д.).

— Повышенные риски при работе. В частности, риск повредить плату ЭБУ при вскрытии блока.

— Нужно подготавливать «файл» прошивки. Как минимум, переносить область тюнингованных калибровок.

BSL режим – еще один «инженерный» способ взаимодействия с памятью ЭБУ. Отличается от BDM и JTAG принципом работы. Чтение\запись происходит не через отладочный интерфейс, а с помощью встроенного аппаратного загрузчика ЭБУ. При этом процессор ЭБУ запускается, в так называемом BSL-режиме, путем изменения физического уровня сигналов на определенных контактах процессора (такие контакты еще называют бут-пинами). Если говорить простыми словами, то для запуска ЭБУ в BSL-режиме требуется ряд действий.Эбу что это такое: что такое, где находится и как прошить :: Autonews Как правило, это замыкание определенных контактов на массу, допайка резисторов, подача определенного напряжения на бут-пин и т.п.

Минусы и плюсы работы в режиме BSL, по сути, такие же, что и у BDM\JTAG: риски выше, работать сложнее, зато возможностей больше.

BSM – Bosch Service Mode (иногда его называют TSM — Tricore Service Mode, если речь идет про блоки управления EDC17\MED17 с процессором Tricore) – способ чтения\записи прошивки ЭБУ, доступный на подавляющем числе ЭБУ марки Bosch. Как следует из названия, данный способ позволяет работать с памятью ЭБУ через “сервисный режим Bosch”. Процедура осуществляется путем прямого подключения к разъему ЭБУ, без вскрытия блока.

Плюсы:

+ Те же самые, что и любого «инженерного» способа.

+ При этом всем, вскрывать ЭБУ не требуется!

Минусы:

— Для подключения все равно придется снимать ЭБУ с автомобиля, искать распиновку, подключаться «на столе». Либо держать в наличие кабели для быстрого подключения к ЭБУ на автомобиле.Эбу что это такое: что такое, где находится и как прошить :: Autonews

Комбинированные режимы – Это режимы, при которых часть операций выполняется одним способом, а часть – другим. К примеру, OBD2+BSL, где снятие защиты ЭБУ выполняется в BSL, а запись модифицированных калибровок делается через колодку диагностики. Если в описании прошивки идет речь про комбинированный режим, то, вероятнее всего, это единственный способ записи модифицированной прошивки на данном ЭБУ. Выводы о плюсах и минусах, в данном случае, не уместны.

Прямое подключение к разъему ЭБУ – Это даже не совсем способ, а, скорее, исключение из правил. На некоторых автомобилях (особенно отечественных), отсутствует возможность чтения\записи прошивки через колодку диагностики. Причины, как правило, банальны: в OBD2 отсутствует CAN. Либо, для выполнения операции требуется подача напряжения на определенный контакт ЭБУ для разрешения программирования. В остальном, работа через прямое подключение ничем не отличается по функциональности от работы через OBD2. А по количеству необходимых телодвижений требуемых от мастера, очень похожа на BSM\TSM.Эбу что это такое: что такое, где находится и как прошить :: Autonews

В данной статье мы рассмотрели наиболее популярные способы работы с памятью блоков управления, а также указали плюсы и минусы каждого из этих подходов. Очевидно, что с различными ЭБУ возможно работать только определенными способами. К примеру, с ЭБУ который поддерживает чтение\запись по JTAG, навряд ли получится работать через BSL.

В заключение, хотелось бы еще добавить, что существует множество других способов чтения\записи. В том числе и более изощренных. К примеру, способ с выпайкой микросхемы Flash и прошивкой ее на внешнем программаторе. Впрочем, подобные подходы, с каждым днем, все реже и реже используются в реальной практике.
