Что такое стартер?
Стартер — это важнейший элемент автомобиля. На его плечи возлагается основная задача — пуск двигателя. Но, как и любой двигатель постоянного тока, стартер не обладает высокой надежностью. Иногда он выходит из строя, поэтому требуется ремонт или замена.
Как-то не слишком задумаешься о том, как работают системы автомобиля. До тех пор, пока что-то не выйдет из строя. И этим чем-то часто оказывается стартер, который предназначен для запуска двигателя. Чаще всего ломается его механическая часть, немного реже электрическая. Чтобы провести диагностику и ремонт, необходимо знать принцип работы стартера и его основные узлы. И небольшие, хотя бы общие, познания в электротехнике, не окажутся лишними. Так из каких же основных узлов состоит стартер и почему он крутится только при повороте ключа до упора?

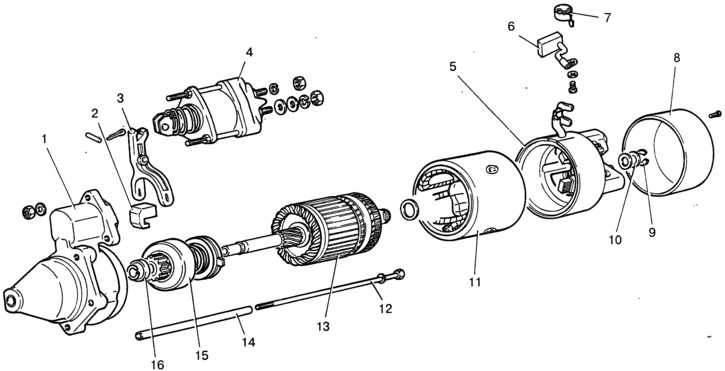

Устройство и принцип работы
Стартер – это двигатель постоянного тока, у него имеется две обмотки (роторная и статорная). На роторе обмотка предназначена для создания электромагнитного поля, без которого невозможно получить движение. Вокруг ротора создается одно магнитное поле, а вокруг статора – поле, ему противодействующее. Получается, что одно толкает второе и приводит в движение ротор двигателя. Это если описать простым и доступным языком.
На статоре обмотка неподвижная, подать напряжение на нее довольно просто. А вот ротор – это подвижная деталь, поэтому приходится пользоваться щеточным узлом. Напряжение питания через щетки подается к ламелям на коллекторе, а далее на обмотку ротора. Щеточный узел – это самая уязвимая часть в стартере, так как он состоит из меди и графита. Материал такой, что быстро стирается, поэтому щеткам требуется замена.
Бендикс – это элемент, который служит для передачи движения от ротора стартера к маховику. Он состоит из обгонной муфты, шестерни и вилки. Муфта дает механизму вращаться в одну только сторону. Вилка соединяет втягивающее реле и непосредственно бендикс.
Признаки неисправности стартера
Часто случается неисправность, когда стартер вращается, а маховик не приводится в движение. При этом слышны посторонние металлические звуки, скрежет. Это говорит о том, что венец на маховике износился и требует замены. Стоит заметить, что при прокручивании коленчатого вала на несколько сантиметров, стартер «схватывает» и автомобиль заводится. Для ремонта потребуется снимать коробку передач и менять венец. В крайнем случае, его можно просто перевернуть, так как изнашивается он до середины.
А вот если крутится стартер, но движение не передается, при этом нет посторонних звуков, и при прокручивании коленвала не заводится двигатель, то проблема в обгонной муфте. Снимите стартер, разберите его, проверьте муфту. Если она свободно вращается в обе стороны, то сразу же замените ее. Обычно муфта идет в единой конструкции с вилкой и шестерней.
А вот в случае, если не слышно щелчка втягивающего реле, то можно судить о том, что есть две поломки. Самая безобидная – это севший аккумулятор, поэтому не хватает тока для притягивания якоря. Если же аккумулятор заряжен, то неисправность во втягивающем реле. Либо сгорела обмотка, либо контакты подгорели и перестали проводить электричество.
Что такое реле стартера?
Главная
» Информация
» Статьи
» ЗАПЧАСТИ
» Электро оборудование
» Элементы электрооборудования
»
Предохр. реле, монтажный блок
» Что такое реле стартера?
- 26452 просмотра
Посмотреть реле стартера в каталоге «АВТОмаркет Интерком»
Втягивающее реле в стартере автомобиля подает ток на мотор самого стартера, а также выталкивает бендикс стартера. Таким образом, когда стартер начинает крутиться, то бендикс стартера должен вытолкнуться. Реле стартера считают простым прибором. Но в случае, когда он по каким-то причинам не работает, то автомобиль просто не завести, особенно если вы ездите на машине с коробкой автомат.

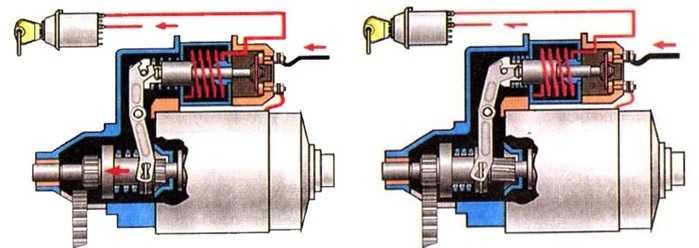

Как устроено реле стартера и каким образом оно работает?
Втягивающее реле в стартере является частью зацепления венца маховика с бендиксом. Электромагнитизм – это основные принципы его работы. На сердечник в виде полой трубки, в которой помещён якорь, намотана специальная проволока-обмотка. Ток в катушке активизирует специальное электромагнитное поле, под влиянием которого якорь начинает входить в сам сердечник.
У стартера в состав втягивающего реле входят разные корпуса, якоря, магниты с 2-мя обмотками, возвращающая пружина и специальные контакты. Магнит внешне выглядит в виде двух катушек: одна катушка держит, другая втягивает. Та катушка, которая удерживает объединена с выводом управления и стыкуется с корпусом. Втягивающая — с клеммой управления и электрическим двигателем.
Когда питается контакт управления стартера, в катушке наводится магнитная индукция, которая может создать магнитное поле. Оно действует на якорь, который начинает работать с возвратной пружиной — сжимать ее. Тут же якорь начинает крутить бендикс, который соединяет стартер с автомобильным аккумулятором автомобиля (АКБ).
В то время, когда замыкание контактов, втягивающая обмотка запитывается от плюсовой клеммы. В итого, ток перестаёт генерироваться на катушке, но якорь продолжает оставаться внутри под воздействием созданного поля удерживающей катушки. После запуска двигателя питание отключается и возвратная пружина выталкивает якорь на исходную позицию. Контакты размыкаются и бендикс выходит из зацепления.
Неисправности втягивающего реле
Главной причиной, по которой реле ломается и становится неисправным – это выход из строя контактных пластин в самом реле, сгорание обмотки, усталость и неисправность самих материалов. Как можно узнать, что втягивающее реле неисправно?
1. После того, как вы завели автомобиль, стартер не выключается, и так же быстро вращается. Появляется характерный звук – жужжание.
2. После включения зажигания в стартовое положение щелчок включения можно услышать, но вращения нет.
3. Автомобильный стартер после запуска начинает крутиться, но в холостую – он не вращает двигатель автомобиля.
Зачем служит реле стартера мы вам рассказали, если вам требуются новые автозапчасти для электрооборудования автомобиля, то обратитесь в магазины запчастей для иномарок и автомобилей ваз компании «АВТОмаркет Интерком». Для замены реле в автомобиле обратитесь в наш /»>автосервис на ул. Пономарева, 25.
+7 (351) 240-85-85 Многоканальный
+7 (351) 220-18-88 Интернет-магазин
Знание основ стартера жизненно важно для предоставления надлежащего обслуживания
Ни для кого не секрет, что первые автомобили запускались вручную. Также довольно очевидно, что где-то по пути кто-то заменил рукоятку электродвигателем.
В 1911 году друг Генри Лиланда, основателя Cadillac, скончался от травм, полученных при перезапуске автомобиля для дамы. Для Лиланда стала очевидной необходимость в методе старта, исключающем риск получения травм.
Он поручил Чарльзу Кеттерингу, главе Dayton Electrical Co. (сегодня Delco), разработать лучший метод. Этим лучшим методом был электрический стартер. К 1912, электрические стартеры были стандартными для всех Cadillac.
«Бендикс» на стартере тоже имеет свою историю. Он был назван в честь Винсента Бендикса, который разработал и запатентовал стартер в 1910 году.
Между электрическим стартером Кеттеринга и стартерным приводом Бендикса теперь есть стандартный стартер, используемый сегодня в автомобилях по всему миру. С годами изменились размеры, форма, номинальное напряжение и методы управления. Несмотря на эти изменения, принцип действия и конструкция стартера практически не изменились на протяжении почти столетия.
Конструкция и эксплуатация
Многое должно произойти, прежде чем сигнал «пуск» от выключателя зажигания достигнет стартера в сборе. Выключатель зажигания просто посылает сигнал напряжения через защитный выключатель на соленоид стартера. В некоторых старых системах использовалось реле стартера, а в некоторых — нет. В современных системах запуска PCM теперь является ключом к работе. Реле стартера не сработает без сигнала от PCM.
Как только сигнал «пуск» достигает узла стартера, должны произойти дополнительные действия, прежде чем двигатель начнет проворачиваться. Напряжение сигнала «пуск» поступает на выступ меньшего диаметра на соленоиде стартера.
Обмотки соленоида стартера находятся под напряжением и толкают плунжер внутри соленоида назад. Передняя часть плунжера соединена с вилкой, которая поворачивается и зацепляет ведущую шестерню стартера с маховиком двигателя. Зубья шестерни скошены для облегчения зацепления с маховиком.
На максимальной длине хода плунжера задняя часть плунжера прижимает контактную пластину к двум толстым выступам в задней части соленоида. Это завершает электрический путь между кабелем батареи большого сечения и вниз к щеткам стартера. Затем щетки передают электричество на контакты якоря, называемые «коммутатором».
После этого якорь получает магнитный заряд. Магнитные поля якоря противодействуют магнитным полям постоянных магнитов. После всего этого начинает вращаться стартер, который, в свою очередь, раскручивает двигатель. Привод стартера (или бендикс) содержит обгонную муфту (обгонную муфту), которая защищает стартер при запуске двигателя.
Несмотря на то, что стартер невелик, это небольшая электростанция. При измерении электродвигателя мощность в лошадиных силах используется редко. Обычно они измеряются в ваттах. Типичный стартер для бензинового 4-цилиндрового двигателя имеет номинальную мощность от 1000 до 1200 Вт.
Какая именно мощность? Одна лошадиная сила равна 745,699 Вт. Это означает, что стартер мощностью 1200 Вт для 4-цилиндрового двигателя составляет примерно 1,6 л.с.
Еще не впечатлен? Хорошо, подумай об этом. Одна лошадиная сила — это способность поднять в воздух 33 000 фунтов веса на один фут за одну минуту.
Это означает, что 4-цилиндровый стартер мощностью около 1,6 л.с. имеет достаточную мощность, чтобы поднять около 52 800 фунтов. (или 26,4 тонны) веса одного фута в течение одной минуты. Это немного более впечатляюще, если смотреть на это таким образом, не так ли?
Что касается более крупных стартеров для больших дизельных двигателей, показания мощности могут достигать 13 л.с.! При стендовых испытаниях стартера необходимо соблюдать осторожность, чтобы ничего не попало в зону Бендикса. Это может привести к повреждению стартера и/или травмам. Если вам не повезло, и палец застрял в бендиксе, стартер, вероятно, даже не замедлится.
Советы по диагностике
Как и в любом другом случае, вам сначала нужно узнать о системе, с которой вы работаете. Это обычная система стартера или современная система, в которой PCM может заблокировать стартер? Тот факт, что у него есть заводская система безопасности, не означает, что система может блокировать стартер.
Обязательно ознакомьтесь с маркой и моделью, прочитав «описание и принцип работы», указанные в вашей информационной системе. Если вы хорошо читаете электрические схемы, беглый взгляд на схему может раскрыть секреты ее работы.
В рамках данного обсуждения «реле» и «соленоиды» будут определяться следующим образом:
Реле: Устройство, в котором используется внутренний электромагнит, заставляющий внутренний переключатель преодолевать натяжение пружины и замыкать или размыкать электрическую цепь. Реле способно передавать только электрическую энергию. Примером реле может быть реле вентилятора системы охлаждения.
Соленоид: Устройство, в котором используется внутренний электромагнит, заставляющий внутренний плунжер преодолевать натяжение возвратной пружины для перемещения и передачи механической энергии. Соленоид также может использоваться для завершения электрического пути в сочетании с механическим выходом, например, в случае соленоида стартера сверху стартера. Высокоамперное реле крепления крыла, используемое Ford, НЕ является соленоидом, хотя его часто ошибочно называют таковым даже производители. Он только передает электрическую энергию и поэтому считается реле.
Как правило, при любой жалобе, связанной с запуском системы, прослушивание является лучшим диагностическим средством на передовой.
Если двигатель переворачивается, прислушайтесь к возможным срывающим звукам столкновения передач. Звуки отрыва могут быть результатом неисправной обгонной муфты в приводе стартера, поврежденных или отсутствующих зубцов на маховике, соленоида, который возбуждает якорь до того, как ведущая шестерня полностью зацепит маховик, стартера, который ослаблен, или неправильно установленный стартер (спасибо GM, на улицах все еще ездят несколько автомобилей, которые достаточно стары, чтобы нуждаться в прокладках).
Стартер вращается свободно, не вращая двигатель? Это может быть поврежденная обгонная муфта в бендиксе, отсутствующие зубья на маховике или сломанная вилка включения шестеренчатого привода внутри стартера.
Прослушайте звук стартера. Звучит тяжело? Стартер с низким и затрудненным звуком часто является результатом слабого аккумулятора. Это также может быть вызвано высоким сопротивлением кабелей аккумуляторной батареи, аксессуаром на приводном ремне, препятствующим вращению двигателя через ремень, механическим заклиниванием двигателя или внутренним отказом стартера. Как правило, неисправный стартер будет работать больше в горячем состоянии, чем в холодном.
Если он вообще не проворачивается, есть ли хотя бы звук, как будто ведущая шестерня ударяется о маховик? Прислушайтесь к слышимому «лязгу», исходящему от узла стартера.
Если бендикс зацепляет маховик, но якорь стартера не вращается, это может быть вызвано высоким сопротивлением в линии подачи большой силы тока к стартеру (например, плохим кабелем аккумулятора), очень слабым аккумулятором, плохим контактом пластина в задней части соленоида или проблемы со стартером, например сгоревшие щетки.
Вы хотя бы слышите щелчок реле стартера (на крыле или внутри распределительной коробки)? Если реле стартера, по крайней мере, щелкнет, это будет убедительным признаком того, что замок зажигания исправен, и PCM по какой-либо причине не заблокировал стартер. Для большинства автомобилей это также доказывает, что нейтральный предохранительный выключатель также хорош.
Это, однако, НЕ доказывает исправность реле стартера. Если реле щелкает, это означает, что магнитная катушка внутри находится под напряжением. Это не означает, что контактный выключатель внутри способен передавать электрическую энергию.
Реле и соленоиды щелкают один раз за цикл ключа или дребезжат? Реле или соленоид, которым не хватает мощности, могут быть не в состоянии генерировать магнитное поле, достаточное для удержания контактного переключателя или плунжера в нужном положении против натяжения собственной внутренней пружины. Затем они часто издают стучащий, гудящий или жужжащий звук, когда им требуется функционировать.
Недостаточное питание реле может быть вызвано слабым аккумулятором, высоким сопротивлением в проводке, высоким внутренним сопротивлением этого реле или соленоида или высоким сопротивлением любого переключателя, такого как зажигание, который питает реле или соленоид.
Визуальный осмотр также может быть очень информативным и сэкономить много времени.
Посмотрите на кабели аккумулятора. Они проржавели, сломаны или ослаблены? Не забудьте посмотреть на массу кабеля аккумулятора на блоке двигателя и положительный конец кабеля на задней части стартера.
Если пускового механизма вообще нет, не забудьте посмотреть на индикацию какой-либо противоугонной системы – неоригинальной или заводской. Большинство противоугонных систем выполняют прерывание запуска.
Например, в заводских системах Ford сигнальным признаком активации противоугонной системы является быстрое мигание индикатора безопасности. Напротив, на Форде, если вы поворачиваете ключ в положение «включено» и лампочка гаснет, заводская противоугонная система не является причиной того, что двигатель не запускается/не заводится.
Коробка передач полностью переведена в режим парковки на автоматической коробке передач? Если это так, попробуйте перевести переключатель в нейтральное положение и запустить. Если по-прежнему ничего, проверьте фонари заднего хода в положении «R». Это может быстрее указать вам на неисправный переключатель нейтрали.
На автомобилях с механической коробкой передач убедитесь, что напольный коврик не сбился под педалью сцепления и просто не позволяет педали сцепления перемещаться достаточно далеко.
Использование тестового оборудования
Ваше тестовое оборудование не обязательно должно быть модным, но оно должно работать правильно, и вы должны понимать, что оно вам говорит. Прочтите все учебные материалы, прилагаемые к нему.
Прежде чем вы сможете идентифицировать плохие измерения, вы должны сначала узнать, что является хорошим. Типичные бензиновые поршневые двигатели добавляют 25 ампер пускового тока на цилиндр, начиная со 125 ампер для 3-цилиндрового двигателя. Таким образом, 4-цилиндровый двигатель потребляет примерно 150 ампер, 5-цилиндровый двигатель примерно 175 ампер, 6-цилиндровый двигатель составляет 200 ампер и так далее.
Проверка падения напряжения должна выполняться с использованием соответствующих проводов. Попросите партнера попытаться запустить двигатель. Система зажигания должна быть отключена, и следует соблюдать осторожность, чтобы никто не пострадал от движущихся частей под капотом.
Измерьте напряжение при запуске двигателя. Если оно слишком высокое, то между двумя измеряемыми точками имеется чрезмерное сопротивление. Обычно виноват кабель, но могут быть задействованы и другие соединения, например, монтажная поверхность между корпусом стартера и блоком двигателя или коробкой передач.
Обычно падение напряжения на положительной стороне составляет около 0,2 вольта (добавляется еще 0,1 вольта для реле крепления крыла, которые несут большой ток, как продукты Ford). Минус обычно составляет около 0,15 вольта. Положите плюс или минус на эти общие цифры примерно по 0,05 вольта каждая для допуска вашего измерителя.
После проведения визуальной и звуковой проверки у вас должно быть четкое представление о проблеме и о том, что нужно проверить дальше.
Пример диагностики
В этом примере грузовик Ford Ranger 1990 года выпуска с двигателем V6 мог заводиться, но при запуске тормозил. Кажется хуже, когда двигатель горячий, чем когда он холодный.
В этот момент выполняется тест нагрузки батареи. Аккумулятор прошел нагрузочный тест. Следующим логическим тестом был стартовый тест на ничью. При размещении индуктивного амперметра на положительном кабеле аккумулятора и проворачивании было обнаружено показание около 400 ампер, что примерно вдвое больше, чем должно быть.
Противодействующая электродвижущая сила представляет собой электрическую силу, создаваемую электродвигателями. Эта электрическая сила индуцируется в якоре электродвигателя и противодействует напряжению от источника, питающего двигатель.
В общих чертах это можно обозначить сопротивлением ветра движущемуся транспортному средству. Чем быстрее движется автомобиль и чем сильнее ветер дует в переднюю часть автомобиля, тем больше воздух сопротивляется движению автомобиля вперед, создавая нагрузку на кузов и заставляя двигатель работать с большей нагрузкой.
Все, что заставляет стартер вращаться слишком медленно, может привести к превышению нормального значения тока. Такими вещами может быть двигатель, который механически удерживается от пробуксовки. Чтобы проверить это, двигатель прокручивали вручную через ремень. Никакие аксессуары не оказались зажатыми, и двигатель перевернулся с нормальным усилием.
Следующим испытанием было испытание на падение напряжения. Почему? Не снижает ли высокое сопротивление силу тока компонента? Обычно да, но в случае с электродвигателем, если двигателю не хватает мощности, он не будет вращаться так быстро, как должен.
Как мы знаем, это приведет к тому, что двигатель не будет производить достаточное CEMF. Затем батарея может пропускать больший ток, чем обычно, через якорь.
Проверка падения напряжения показала нормальные показания. Виноват был стартер. Новый стартер потреблял в среднем 192 ампера.
Сравните аналоговые показания с цифровыми. Цифровой измеритель остановился на числе 192 и очень мало отличался от этого измерения. Однако аналоговый измеритель быстро переключается между 100 и 275 амперами.
Почему цифровое измерение не переключается между высоким и низким значениями? Цифровые счетчики отображают среднее значение измерения.
Это важно помнить при использовании цифровых счетчиков. Поскольку они отображают только среднее значение, некоторая информация может быть скрыта от пользователя.
В этом случае показания аналогового измерителя колеблются в диапазоне около 175 ампер так быстро, что камера едва фиксирует изображение стрелки. Обычно вы увидите диапазон колебаний около 50 ампер.
Слишком большие колебания могут быть вызваны цилиндрами с низкой компрессией. Новый стартер устранил возникшую проблему, но возможность механической поломки двигателя вырисовывается как «призрак рождественского будущего» в размытом движении аналогового амперметра.
Стартеры для мотоциклов, квадроциклов, байков
Компания Rick’s Motorsport Electrics уже более 30 лет поставляет стартеры для вторичного рынка. Производители Рика 90 129 новых и восстановленных стартеров на заказ для мотоциклов, квадроциклов, UTV, внедорожников, уличных велосипедов и снегоходов.
Все восстановленные статоры требуют замены сердечника и имеют годовую гарантию замены. На всех наших стартерах восстанавливается , весь якорь переделывается , а также все щетки/щеточные пластины . Большинство восстановленных стартеров имеют заряд ядра, который будет возмещен, как только вы отправите нам свой старый стартер. .
Позвоните нам по телефону 603-329-9901, чтобы узнать о индивидуальном ремонте вашего старого стартера.
Стартеры
Стартер — это устройство, которое проворачивает двигатель при запуске автомобиля. Когда стартер вращает коленчатый вал, начинается процесс сгорания. После запуска двигателя стартер отключается.
Читайте дальше, чтобы узнать больше о том, как работают стартеры и как Rick’s Motorsport Electrics может помочь вам найти идеальный новый или отремонтированный стартер для вашего мотоцикла, квадроцикла, UTV, уличного велосипеда или снегохода.
Как работают стартеры?
Двигатели внутреннего сгорания не могут запуститься сами по себе — им нужен какой-то внешний источник энергии, чтобы начать работу. Здесь на помощь приходят стартеры.
Стартеры обычно представляют собой электродвигатели, которые включаются, когда вы включаете зажигание и нажимаете кнопку стартера или поворачиваете ключ в положение запуска. После включения они проворачивают двигатель и позволяют ему начать всасывать воздух.
В большинстве мотоциклов, квадроциклов, гидроциклов и бок о бок используется система прямого привода односторонней муфты, прикрепленной к коленчатому валу двигателя. После запуска двигателя односторонняя муфта отключает стартер от работающего двигателя.
Второй тип зацепления стартера — типичная автомобильная система, которая запускает ведущую шестерню для зацепления с зубчатым венцом, прикрепленным к коленчатому валу двигателя. При запуске двигателя шестерня втягивается и отсоединяется от работающего двигателя.
Общие проблемы со стартером
Стартеры могут иметь ряд проблем, которые могут привести к их повреждению или выходу из строя.
Стартер, потребляющий слишком большую силу тока, может привести к тому, что двигатель будет вращаться очень медленно. Стартеры также могут иметь проблемы с соленоидом, который может быть встроен или не встроен непосредственно в стартер.
Стартеры также могут иметь механические проблемы, и в этом случае обычно требуется восстановление или замена. Стартеры также могут выйти из строя, если повреждены зубья зубчатого венца или муфты свободного хода. В этих случаях может потребоваться замена маховика или сцепления.
Тщательный ремонт стартеров
Стартеры являются одними из наиболее часто используемых и наиболее важных компонентов любого автомобиля. Именно они помогают запустить двигатель и позволяют ему работать самостоятельно. Стартер — это деталь, которая приводит в движение все остальное, поэтому важно следить за тем, чтобы он всегда был в хорошем состоянии.
Стартеры подвергаются большому давлению, и по мере их старения они, вероятно, будут сталкиваться с некоторыми проблемами, от отказа зубчатого колеса до ослабления или короткого замыкания обмоток. В этом случае важно как можно быстрее отремонтировать, восстановить или заменить стартер.
Rick’s Motorsport Electrics уже более 30 лет поставляет высококачественные стартеры для вторичного рынка. Мы предлагаем нашим клиентам новые и восстановленные стартеры на заказ для мотоциклов, квадроциклов, UTV, уличных велосипедов, снегоходов и других транспортных средств.
Мы понимаем важность качественного изготовления, поэтому мы используем только высококачественные материалы и передовые производственные стандарты для создания лучших в своем классе стартеров, которые заменяют OEM.
